기계정비산업기사 필기 기출문제복원 (2017-03-05)

기계정비산업기사
(2017-03-05 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 다음 유압 회로의 명칭으로 옳은 것은?

  1. 시퀀스 회로
  2. 미터아웃 회로
  3. 블리드 오프 회로
  4. 카운터 밸런스 회로
(정답률: 58%)
  • 이 회로는 작동 순서에 따라 유압 실린더를 제어하는 회로로, 시퀀스 회로라고 부릅니다. A 실린더가 먼저 작동하여 B 실린더가 작동하기 전에 A 실린더가 완전히 작동을 마쳐야 합니다. 따라서 A 실린더의 작동이 끝나기 전에 B 실린더가 작동하는 것을 방지하기 위해 시퀀스 회로를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 밸브 기호의 명칭은?

  1. 급속 배기밸브
  2. 고압 우선형밸브
  3. 저압 우선형밸브
  4. 파일럿 조작 체크밸브
(정답률: 63%)
  • 다음 밸브 기호의 명칭은 "급속 배기밸브"이다. 이는 밸브의 모양이 일반적인 배기밸브와 유사하며, 급속 배기를 위한 밸브이기 때문이다. 다른 보기들은 밸브의 모양이나 기능이 다르기 때문에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공기탱크와 공압회로 내의 공기압을 규정 이상으로 상승되지 않도록 하며 주로 안전밸브로 사용되는 밸브는?

  1. 감압 밸브
  2. 교축 밸브
  3. 릴리프 밸브
  4. 시퀀스 밸브
(정답률: 75%)
  • 릴리프 밸브는 공기압이 규정 이상으로 상승될 경우, 밸브 내부의 스프링이나 웨이트 등의 부품이 작동하여 밸브가 열리게 되어 공기를 방출시키는 역할을 합니다. 따라서 공기탱크나 공압회로 내의 공기압이 규정 이상으로 상승되지 않도록 하며, 주로 안전밸브로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 토출되는 압축공기가 왕복 운동을 하는 피스톤과 직접 접촉하지 않아 주로 깨끗한 환경에 사용되는 압축기는?

  1. 격판 압축기
  2. 베인 압축기
  3. 스크루 압축기
  4. 피스톤 압축기
(정답률: 74%)
  • 격판 압축기는 압축기 내부에 피스톤 대신 격판을 사용하여 압축공기를 생산하는 방식으로, 피스톤과 직접 접촉하지 않아서 오일이나 먼지 등이 발생하지 않는 깨끗한 환경에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림에서 팽창 측과 수축 측의 부하가 같고, 로드륵의 밸브 C를 담았을 때, 압력 P2[kgf/cm2]는? (단, D=50mm, d=25mm, P1=30kgf/cm2 이다.)

  1. 4
  2. 40
  3. 400
  4. 4000
(정답률: 75%)
  • 팽창 측과 수축 측의 부하가 같으므로, 로드량의 밸브 C를 담았을 때 압력은 P1과 같아진다. 따라서 P2=30kgf/cm2 이다. 이 값은 40이 아니므로, 정답은 "40"이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 파스칼 원리에 대한 설명으로 옳은 것은?

  1. 일정한 부피에서 압력은 온도에 비례한다.
  2. 일정한 온도에서 압력은 부피에 반비례한다.
  3. 밀폐된 용기내의 압력은 모든 방향에서 동일하다.
  4. 유체의 운동 속도가 빠를수록 배관의 압력은 낮아진다.
(정답률: 78%)
  • 파스칼 원리는 압력이 가해지는 곳에는 모든 방향으로 동일하게 전달된다는 원리이다. 따라서 밀폐된 용기 내의 압력은 모든 방향에서 동일하다는 것이 옳다. 이는 용기 내부의 분자들이 서로 충돌하여 압력을 전달하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공압모터의 사용 시 주의사항으로 적절하지 않은 것은?

  1. 저온에서의 사용 시 결빙에 주의 한다.
  2. 모터의 진동 및 소음문제로 밸브는 모터에서 먼 곳에 설치한다.
  3. 윤활기를 반드시 사용하고 윤활유 공급이 중단되어 소손되지 않도록 한다
  4. 모터의 성능이 충분히 확보되도록 배관 및 밸브는 가능한 유효단면적이 큰 것을 사용한다.
(정답률: 81%)
  • "모터의 진동 및 소음문제로 밸브는 모터에서 먼 곳에 설치한다."가 적절하지 않은 것이다. 이는 오히려 부적절한 조치일 수 있으며, 모터와 밸브 사이의 짧은 배관을 유지하여 모터의 성능을 최대한 활용하는 것이 바람직하다. 모터와 밸브 사이의 거리가 멀어질수록 유체의 저항이 증가하고, 유동성이 떨어져 모터의 성능에 영향을 미칠 수 있다. 따라서 모터와 밸브 사이의 거리는 최소한으로 유지하되, 진동 및 소음 문제가 발생할 경우에는 모터의 진동을 완화시키는 진동감소기나 소음감소기를 사용하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 유압모터의 특징으로 틀린 것은?

  1. 점도 변화에 영향이 적다.
  2. 소형ㆍ경량으로서 큰 출력을 낼 수 있다.
  3. 작동유내에 먼지나 공기가 침입하지 않도록, 특히 보수에 주의하여야 한다.
  4. 작동유는 인화하기 쉬우므로 화재 염려가 있는 곳에서의 사용은 곤란하다.
(정답률: 81%)
  • "점도 변화에 영향이 적다."가 틀린 것이다. 유압모터는 작동유의 점도 변화에 민감하게 반응하며, 점도가 높아지면 출력이 감소하고, 점도가 낮아지면 출력이 증가한다. 따라서 작동유의 점도를 일정하게 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 어큐물레이터의 사용 목적이 아닌 것은?

  1. 일정 압력 유지
  2. 충격 및 진동 흡수
  3. 유압 에너지의 저장
  4. 실린더 추력의 증가
(정답률: 72%)
  • 어큐물레이터의 사용 목적은 "실린더 추력의 증가"가 아니라, 일정 압력 유지, 충격 및 진동 흡수, 유압 에너지의 저장 등이다. 어큐물레이터는 유압 시스템에서 유압 에너지를 저장하고, 일정한 유압 압력을 유지하며, 충격 및 진동을 흡수하여 시스템의 안정성을 높이는 역할을 한다. 따라서, 실린더 추력의 증가는 어큐물레이터의 사용 목적이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 4포트 3위치 밸브 중 중립 위치에서 펌프를 무부하 시킬 수 있는 것은?

(정답률: 72%)
  • 정답은 "" 입니다. 이유는 이 밸브는 중립 위치에서 A와 B 포트를 연결하고 C와 D 포트를 차단하기 때문에, 펌프가 무부하 상태가 됩니다. 이 밸브는 펌프를 멈추거나 유량을 조절하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 압력을 검출할 수 있는 센서는?

  1. 리졸버
  2. 유도형 센서
  3. 용량형 센서
  4. 스트레인 게이지
(정답률: 74%)
  • 스트레인 게이지는 물체에 가해지는 압력으로 인해 변형되는 변형량을 감지하여 압력을 측정하는 센서입니다. 따라서 압력을 검출할 수 있는 센서 중에서는 스트레인 게이지가 가장 적합한 선택입니다. 리졸버는 회전 운동을 감지하는 센서이고, 유도형 센서는 자기장을 이용하여 위치를 감지하는 센서입니다. 용량형 센서는 전기용량을 이용하여 거리나 위치를 측정하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 시간의 변화에 대해 연속적 출력을 갖는 신호는?

  1. 디지털 신호
  2. 접점의 개폐
  3. 아날로그 신호
  4. ON-OFF 신호
(정답률: 79%)
  • 아날로그 신호는 시간의 변화에 따라 연속적인 출력을 갖는 신호이기 때문에 정답입니다. 디지털 신호는 이산적인 값을 갖는 신호이며, 접점의 개폐는 이진적인 ON-OFF 신호를 생성할 수 있지만, 연속적인 출력을 갖지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 스핀들 리드가 20mm이고, 회전각이 180°인 스텝모터의 이송거리[mm]는?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 69%)
  • 스핀들 리드가 20mm이므로, 스텝모터가 1회전할 때 스프인들이 이동하는 거리는 20mm입니다. 회전각이 180°이므로, 스텝모터는 1/2회전을 하게 됩니다. 따라서 이송거리는 20mm x 1/2 = 10mm가 됩니다. 따라서 정답은 "10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. A1의 면적이 20cm2일 때 이곳에서 흐르는 물의 속도 V1은 10m/sec이다. A2의 면적이 5cm2라면, 이곳에 흐르는 물의 속도 V2[m/sec]는?

  1. 2
  2. 40
  3. 100
  4. 1000
(정답률: 83%)
  • 유체의 연속성 원리에 따라 유체의 질량 유량은 일정하므로, A1에서의 유체의 질량 유량과 A2에서의 유체의 질량 유량은 같다. 따라서, A1에서의 유체의 질량 유량은 다음과 같다.

    m1 = ρA1V1 = 1000 kg/m3 × 0.00002 m2 × 10 m/sec = 0.2 kg/sec

    여기서, ρ는 물의 밀도이다. A2에서의 유체의 질량 유량은 m1과 같으므로, 다음과 같다.

    m2 = m1 = 0.2 kg/sec

    따라서, A2에서의 물의 속도 V2는 다음과 같다.

    V2 = m2 / (ρA2) = 0.2 kg/sec / (1000 kg/m3 × 0.00005 m2) = 4 m/sec

    따라서, 정답은 "40"이 아니라 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 펌프에서 소음이 나는 원인으로 적합하지 않은 것은?

  1. 공기의 침입
  2. 이물질의 침입
  3. 작동유의 과열
  4. 펌프의 흡입불량
(정답률: 76%)
  • 작동유의 과열은 펌프에서 소음이 나는 원인으로 적합하지 않습니다. 이는 작동유가 과열되면 유체의 점성이 감소하여 펌프 내부에서 마찰이 증가하고, 이로 인해 소음이 발생하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 회로에서 점선 안에 있는 제어기의 명칭은?

  1. 카운터
  2. 플리커 릴레이
  3. ON 지연 타이머
  4. OFF 지연 타이머
(정답률: 68%)
  • 점선 안에 있는 제어기는 OFF 지연 타이머이다. 이는 입력 신호가 들어오면 일정 시간이 지난 후에 출력이 OFF 되는 기능을 가지고 있기 때문이다. 즉, 입력 신호가 들어오면 일정 시간이 지난 후에 출력이 OFF 되므로, 이는 OFF 지연 타이머라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 2kbit의 단의 변환이 옳은 것은?

  1. 1024 bit
  2. 2000 bit
  3. 128 byte
  4. 256 byte
(정답률: 74%)
  • 2kbit는 2 x 1024 bit이므로 총 2048 bit이 됩니다. 8 bit이 1 byte이므로 2048 bit을 8로 나누면 256 byte가 됩니다. 따라서 정답은 "256 byte"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 작업요소의 작업순서가 표시되고, 각 요소의 관계는 스템별로 비교될 수 있는 것은?

  1. 논리도
  2. 제어선도
  3. 파레토도
  4. 변위-단계선도
(정답률: 68%)
  • 작업요소의 작업순서와 각 요소의 관계를 나타내는 것은 "변위-단계선도"입니다. 이는 작업요소의 변위와 단계를 표시하여 작업의 진행 상황을 파악할 수 있으며, 각 작업요소의 관계를 스템별로 비교할 수 있습니다. 다른 보기인 "논리도", "제어선도", "파레토도"는 작업요소의 관계를 나타내는 것이 아니므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 두 개의 복동 실린더가 직렬로 하나의 유니트에 조합되어 가압하면 약 2배의 추력을 얻을 수 있는 구조의 실린더는?

  1. 격판 실린더
  2. 충격 실린더
  3. 탠덤 실린더
  4. 다위치 제어 실린더
(정답률: 84%)
  • 탠덤 실린더는 두 개의 실린더가 직렬로 연결되어 있으며, 한 실린더에서 압축된 공기가 다른 실린더로 이동하여 더 많은 압력을 발생시키는 구조입니다. 이를 통해 약 2배의 추력을 얻을 수 있습니다. 격판 실린더는 압력을 발생시키는 방식이 다르고, 충격 실린더는 충격을 흡수하는 역할을 하며, 다위치 제어 실린더는 정해진 위치로 이동하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 실제의 시간과 관계된 신호에 의해서 제어가 이루어지는 것은?

  1. 논리 제어
  2. 동기 제어
  3. 비동기 제어
  4. 시퀀스 제어
(정답률: 65%)
  • 동기 제어는 실제 시간과 관련된 신호에 의해 제어가 이루어지는 방식이다. 이는 시스템의 동작이 외부 신호와 동기화되어 있어야 하며, 정확한 타이밍에 작업이 수행되어야 하는 경우에 사용된다. 예를 들어, 공장에서 제품을 생산할 때, 생산 라인의 속도와 움직임은 외부 신호에 의해 제어되어야 하며, 정확한 타이밍에 움직임이 일어나야 한다. 이러한 경우에 동기 제어가 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 윤활유를 사용하는 목적이 아닌 것은?

  1. 감마작용
  2. 냉각작용
  3. 방청작용
  4. 응력 집중 작용
(정답률: 83%)
  • 윤활유는 마찰을 줄이고 부드러운 움직임을 돕기 위해 사용됩니다. 따라서 응력 집중 작용과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 공진(resonance)에 관한 설명으로 옳은 것은?

  1. 진동 파형의 순간적인 위치 및 시간의 지연
  2. 수직과 수평 방향으로 동시에 발생하는 진동
  3. 고유진동수와 강제진동수가 일치할 때 진폭이 증가하는 현상
  4. 연결된 두 개의 축 중심이 일치하지 않을 때 발생하는 진동
(정답률: 79%)
  • 공진은 고유진동수와 강제진동수가 일치할 때 진폭이 증가하는 현상입니다. 이는 강제진동이 고유진동수와 일치하여 파동이 더욱 커지는 것으로, 이를 공진이라고 합니다. 다른 보기들은 공진과는 관련이 없는 용어들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기계진동의 발생에 따른 문제점으로 가장 관련성이 적은 것은?

  1. 기계의 수명 저하
  2. 고유진동수의 증가
  3. 기계가공 정밀도의 저하
  4. 진동체에 의한 소음 발생
(정답률: 73%)
  • 고유진동수의 증가는 기계진동의 발생 원인이 될 수 있지만, 다른 문제점과는 직접적인 관련성이 적다. 고유진동수는 기계의 구조와 재질 등에 의해 결정되는 고유한 진동 주파수를 의미하며, 이 값이 증가하면 기계의 안정성이 떨어지고 진동이 더욱 심해질 수 있다. 하지만 이는 기계의 수명 저하나 가공 정밀도의 저하, 진동체에 의한 소음 발생과는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 제품에 대한 전형적인 고장률 패턴인 욕조곡선 중 우발고장기간에 발생될 수 있는 원인이 아닌 것은?

  1. 안전계수가 낮은 경우
  2. 사용자 과오가 발생한 경우
  3. 스트레스가 기대 이상인 경우
  4. 디버깅 중에 발견되었던 고장이 발생한 경우
(정답률: 77%)
  • 디버깅 중에 발견되었던 고장이 발생한 경우는 이미 발견되어 수정되었기 때문에 욕조곡선에 포함되지 않습니다. 따라서 이는 욕조곡선 중 우발고장기간에 발생될 수 있는 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 보전표준의 종류 중 진단(Diagnosis)방법, 항목, 부위, 주기 등에 대한 것이 표준화 대상인 것은?

  1. 수리표준
  2. 작업표준
  3. 설비점검표준
  4. 일상점검표준
(정답률: 80%)
  • 설비점검표준은 설비의 진단 방법, 항목, 부위, 주기 등을 표준화하여 일관성 있는 점검을 가능하게 하기 위한 표준이다. 따라서 진단 방법, 항목, 부위, 주기 등이 표준화 대상이 되는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 설비보전 관리시스템의 지속적인 개선을 위한 사이클로 옳은 것은?

  1. P(계획)-D(실시)-A(재실시)-C(분석)
  2. P(계획)-D(실시)-C(분석)-A(재실시)
  3. P(계획)-D(재실시)-A(분석)-C(실시)
  4. P(계획)-D(재실시)-A(실시)-C(분석)
(정답률: 86%)
  • 설비보전 관리시스템의 지속적인 개선을 위한 사이클은 "P(계획)-D(실시)-C(분석)-A(재실시)" 이다. 이유는 먼저 계획을 수립하고, 그 계획에 따라 실시를 하고, 그 결과를 분석하여 문제점을 파악하고 개선안을 수립한 후에 다시 실시를 하여 개선 효과를 확인하는 것이 가장 효과적인 방법이기 때문이다. 따라서, 계획-실시-분석-재실시의 사이클을 반복함으로써 지속적인 개선이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 로스 계산방법 중 설비의 종합효율과 관계가 가장 적은 것은?

  1. 양품율
  2. 에너지 효율
  3. 시간 가동률
  4. 성능 가동률
(정답률: 71%)
  • 로스 계산방법에서 설비의 종합효율과는 관계가 가장 적은 것은 "에너지 효율"입니다. 이는 설비의 종합효율은 생산성과 관련이 있으며, 생산성은 설비의 가동률, 성능, 양품율 등 다양한 요소에 영향을 받기 때문입니다. 따라서 에너지 효율은 생산성과는 직접적인 연관성이 적어 로스 계산방법에서 설비의 종합효율과는 관계가 적다고 볼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 공압밸브에서 나오는 배기소음을 줄이기 위하여 사용되는 소음 방지장치로 가장 적당한 것은?

  1. 차음벽
  2. 진동 차단기
  3. 댐퍼(damper)
  4. 소음기(silencer)
(정답률: 88%)
  • 공압밸브에서 나오는 소음은 압축 공기가 배기구를 통해 빠르게 이동하면서 발생하는 파동음이 주 원인입니다. 이러한 소음을 줄이기 위해서는 파동음을 흡수하거나 감소시키는 장치가 필요합니다. 이 중에서 가장 적합한 것은 소음기입니다. 소음기는 파동음을 흡수하고 분산시켜서 소음을 감소시키는 역할을 합니다. 따라서 공압밸브에서 나오는 배기소음을 줄이기 위해서는 소음기를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 주기(T), 주파수(f), 각진동수(ω)의 관계가 옳은 것은?

  1. ω=2πT
  2. ω=2πf
  3. ω=πT
  4. ω=πf
(정답률: 78%)
  • 정답은 "ω=2πf"입니다.

    주기(T)는 한 주기가 지나는데 걸리는 시간을 말하며, 단위는 초(s)입니다. 주파수(f)는 1초당 발생하는 주기의 수를 말하며, 단위는 헤르츠(Hz)입니다. 각진동수(ω)는 한 주기당 회전하는 각도를 말하며, 단위는 라디안/초(rad/s)입니다.

    이 세 가지 값들은 다음과 같은 관계가 있습니다.

    주기(T) = 1/주파수(f)

    각진동수(ω) = 2π/주기(T) = 2πf

    따라서, 주기와 주파수는 역수 관계이며, 각진동수는 주파수에 2π를 곱한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설비보전 자재관리의 활동영역과 거리가 먼 것은?

  1. 보전자재 범위결정
  2. 보전자재 재고관리
  3. 설비 손실(loss)관리
  4. 구매 또는 제작에 관한 의사결정
(정답률: 63%)
  • 설비보전 자재관리는 설비의 안정적인 운영을 위해 필요한 자재를 적절한 시기에 확보하고 관리하는 활동이다. 이 중에서도 "설비 손실(loss)관리"는 설비가 손상되거나 고장이 발생했을 때 이를 최소화하고 복구하는 활동을 말한다. 다른 활동들은 설비보전 자재를 관리하는데 필요한 활동들이지만, 설비 손실 관리는 이미 발생한 문제를 해결하는 활동으로서 설비보전 자재관리의 활동영역과는 거리가 먼 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 설비보전 보직에 있어서 지역보전의 특징이 아닌 것은?

  1. 근무시간의 교대가 유기적이다.
  2. 생산라인의 공정변경이 신속히 이루어진다.
  3. 1인으로 보전에 관한 전 책임을 지고 있다.
  4. 보전감독자나 보전 작업원들은 생산계획, 생산성의 문제점, 특별작업 등에 관하여 잘 알게 된다.
(정답률: 74%)
  • 1인으로 보전에 관한 전 책임을 지고 있다는 것은 설비보전 보직에서 해당 보전을 담당하는 사람이 모든 책임을 지고 있다는 것을 의미합니다. 이는 다른 보직과는 달리 보전 작업에 대한 전문성과 책임감이 크게 요구되는 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 설비 열화 현상 중 돌발고장 현상이 아닌 것은?

  1. 기계 축 절단
  2. 전기회로 단선
  3. 압축기 피스톤 링 마모
  4. 과부하로 인한 모터 소손
(정답률: 69%)
  • 설비 열화 현상은 시간이 지남에 따라 설비의 성능이 저하되는 현상을 말합니다. 돌발고장 현상은 갑작스러운 고장으로, 예측하기 어렵고 긴급한 대처가 필요합니다.

    따라서, 압축기 피스톤 링 마모는 설비 열화 현상 중 하나이며, 돌발고장 현상이 아닙니다. 압축기 피스톤 링은 압축기 내부에서 가스를 압축하는 역할을 하며, 사용 시간이 길어지면 마모가 발생할 수 있습니다. 이는 설비의 성능 저하를 초래할 수 있으므로, 정기적인 유지보수가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 센서 부착 방법 중 일반적인 에폭시 시멘트 고정의 특징으로 틀린 것은?

  1. 고정이 빠르다.
  2. 먼지와 습기가 많아도 접착에는 문제가 없다.
  3. 사용할 수 있는 주파수 영역이 넓고 정확도와 안전성이 좋다.
  4. 에폭시를 사용할 경우 고온에서 문제가 발생할 수 있다.
(정답률: 81%)
  • 먼지와 습기가 많을 경우 에폭시 시멘트의 접착력이 감소할 수 있으므로, 이는 일반적인 에폭시 시멘트 고정의 특징이 아니다. 따라서 정답은 "먼지와 습기가 많아도 접착에는 문제가 없다."가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 기계의 공진을 제거하는 방법으로 맞지 않은 것은?

  1. 우발력을 증대시킨다.
  2. 기계의 강성을 보강한다.
  3. 기계의 질량을 바꾸어 고유진동수를 변화시킨다.
  4. 우발력의 주파수를 기계의 고유진동수와 다르게 한다.
(정답률: 66%)
  • "우발력을 증대시킨다."는 기계의 공진을 제거하는 방법이 아닙니다. 우발력은 기계가 발생시키는 힘의 크기를 나타내는 것으로, 공진을 제거하기 위해서는 기계의 고유진동수와 주파수를 맞추거나 다르게 설정하는 등의 방법이 필요합니다. 따라서 "우발력을 증대시킨다."는 공진을 제거하는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 품질 개선 활동 시 사용하는 현상 파악 방법 중 공정에서 취득한 계량치 데이터가 여러개 있을 때 데이터가 어떤 값을 중심으로 어떤 모습으로 산포하고 있는가를 조사하는데 사용하는 방법은?

  1. 산정도
  2. 그래프
  3. 파레토도
  4. 히스토그램
(정답률: 57%)
  • 히스토그램은 계량치 데이터를 일정한 간격으로 나누어 각 구간에 속하는 데이터의 빈도를 막대 그래프로 나타낸 것이다. 이를 통해 데이터가 어떤 값 주변에 모여있는지, 어떤 범위에서 분포하는지 등을 한눈에 파악할 수 있어 품질 개선 활동에서 많이 사용된다. 따라서 정답은 "히스토그램"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 작업이 표준화되고 대량생산에 적합한 설비배치로 일면 라인별 배치라고도 하는 것은?

  1. 기능별 설비배치
  2. 제품별 설비배치
  3. 혼합형 설비배치
  4. 제품 고정형 설비배치
(정답률: 79%)
  • 라인별 배치는 작업이 순차적으로 이루어지는 라인을 구성하여 대량생산에 적합한 설비배치 방식입니다. 이에 반해 제품별 설비배치는 제품의 특성에 맞게 설비를 배치하여 생산하는 방식으로, 작업의 특성에 따라 다양한 설비를 사용할 수 있어 유연성이 높습니다. 따라서 제품별 설비배치가 라인별 배치보다는 작업의 다양성과 유연성을 보장할 수 있어 제품의 품질과 생산성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 설비보전의 발전 순서가 올바르게 나열된 것은?

  1. 사후보전 → 예방보전 → 생산보전 → 개량보전 → 보전예방 → TPM
  2. 예방보전 → 생산보전 → 사후보전 → 개량보전 → TRM → 보전예방
  3. 사후보전 → 예방보전 → 생산보전 → 개량보전 → TRM → 보전예방
  4. 예방보전 → 생산보전 → 사후보전 → 개량보전 → 보전예방 → TPM
(정답률: 62%)
  • 올바른 발전 순서는 "사후보전 → 예방보전 → 생산보전 → 개량보전 → 보전예방 → TPM" 입니다. 이는 먼저 사후보전으로 기계의 고장을 예방하고, 그 다음 예방보전으로 정기적인 점검과 유지보수를 실시하여 고장을 예방하며, 생산보전으로는 생산성을 높이고, 개량보전으로는 기계의 성능을 개선합니다. 그리고 보전예방으로는 예방적인 보전을 실시하며, TPM(Total Productive Maintenance)으로는 모든 직원이 설비보전에 참여하여 생산성과 품질을 높입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 회전기계에서 발생하는 이상 현상 중 언밸런스나 베어링 결함 등의 검출에 가장 널리 사용되는 설비진단 기법은?

  1. 진동법
  2. 오일분석법
  3. 응력해석법
  4. 페로그래피법
(정답률: 78%)
  • 진동법은 회전기계에서 발생하는 이상 현상 중 언밸런스나 베어링 결함 등을 검출하는데 가장 널리 사용되는 설비진단 기법입니다. 이는 회전체의 진동을 측정하여 진동의 주파수, 진폭, 위상 등을 분석하여 이상 현상을 파악하는 방법입니다. 이는 비파괴적이며, 빠르고 정확한 진단이 가능하며, 예방 정비에 매우 유용합니다. 따라서 진동법이 가장 널리 사용되는 설비진단 기법이라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 설비배치 개혁이 필요한 경우가 아닌 것은?

  1. 시제품 제조
  2. 작업장 축소
  3. 재 공장 건설
  4. 작업 방법 개선
(정답률: 71%)
  • 시제품 제조는 일시적이고 실험적인 과정이므로 설비배치 개혁이 필요한 경우가 아니다. 다른 보기들은 생산성 향상을 위해 설비배치 개혁이 필요한 경우가 있을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 정비계획을 수립할 때 주어진 조건을 조합하여 최적 보수비용, 최적 수리 시기 등을 결정한다. 이 때 주어진 조건이 아닌 것은?

  1. 계측관리
  2. 생산계획
  3. 설비능력
  4. 수리형태
(정답률: 48%)
  • "계측관리"는 정비계획을 수립할 때 고려해야 할 주요 조건이 아니다. 계측관리는 제품의 품질을 유지하기 위해 제품의 생산과정에서 측정, 분석, 관리하는 것을 말한다. 따라서 정비계획과는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 3상 유도전동기의 정ㆍ역 동시 투입에 의한 단락사고를 방지하기 위하여 사용하는 회로는?

  1. 인터록 회로
  2. 자기유지 회로
  3. 플러깅 회로
  4. 시한동작 회로
(정답률: 81%)
  • 3상 유도전동기의 정ㆍ역 동시 투입에 의한 단락사고를 방지하기 위해서는 인터록 회로를 사용합니다. 이는 정상적인 운전 상태에서는 모터의 회전 방향을 제어하는 역할을 하지만, 단락이 발생하면 회로가 차단되어 모터를 정지시키는 역할을 합니다. 이를 통해 모터의 안전한 운전을 보장할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 미리 정해진 공정에 따라 제어를 진행하는 것은?

  1. 정치제어
  2. 추종제어
  3. 비율제어
  4. 프로그램제어
(정답률: 83%)
  • 미리 정해진 공정에 따라 제어를 진행하는 것은 프로그램제어이다. 이는 미리 작성된 프로그램에 따라 자동으로 제어가 이루어지기 때문이다. 예를 들어, 공장에서 제품을 생산할 때, 생산 라인의 속도나 온도 등을 미리 프로그램으로 설정해 놓으면, 그에 따라 자동으로 제어가 이루어지게 된다. 이를 통해 일관된 품질과 생산성을 유지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직류기의 3대 요소는?

  1. 계자, 전기자, 보주
  2. 전기자, 보주, 전류자
  3. 계자, 전기자, 정류자
  4. 전기자, 정류자, 보산권선
(정답률: 87%)
  • 직류기의 3대 요소는 계자, 전기자, 정류자입니다.

    - 계자: 전기를 측정하는데 사용되는 도구로, 전류나 전압 등을 측정할 수 있습니다.
    - 전기자: 전기를 생성하거나 전기를 이용하여 일을 하는데 사용되는 장치입니다. 예를 들어, 발전기나 전동기 등이 있습니다.
    - 정류자: 교류를 직류로 바꾸는데 사용되는 장치입니다. 교류로 생성된 전기를 직류로 변환하여 사용할 수 있습니다.

    따라서, 이 중에서 "계자, 전기자, 정류자"가 직류기의 3대 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 5kgf/cm2와 같은 압력은?

  1. 50 mHg
  2. 3.68 mAq
  3. 61.1 psi
  4. 490 kPa
(정답률: 60%)
  • 5kgf/cm2는 5kg의 무게가 1cm2의 면적에 가해지는 압력을 의미합니다. 이를 kPa로 변환하면 5kgf/cm2 × 9.81m/s2 ÷ 10000cm2/m2 = 0.490 kPa가 됩니다. 따라서, "490 kPa"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 블록선도에서 블록을 잇는 선은 무엇을 표시하는가?

  1. 변수의 흐름
  2. 대상의 흐름
  3. 공정의 흐름
  4. 신호의 흐름
(정답률: 73%)
  • 블록선도에서 블록을 잇는 선은 "신호의 흐름"을 나타냅니다. 이는 블록들 간에 데이터나 제어 신호가 어떻게 전달되는지를 보여주는 것으로, 블록들 간의 상호작용을 이해하는 데 중요한 역할을 합니다. 따라서 블록선도를 통해 시스템의 동작을 파악하고 개선하는 데 유용하게 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 인덕턴스 회로의 설명으로 틀린 것은?

  1. 전압은 전류보다 위상이 90° 앞선다.
  2. 전압과 전류는 동일 주파수의 정현파이다.
  3. 코일은 일반적으로 순수한 L값만을 가진다.
  4. 전압과 전류의 실효치의 비는 XL=ωL과 같다.
(정답률: 59%)
  • "코일은 일반적으로 순수한 L값만을 가진다."는 틀린 설명입니다. 실제 코일은 내부 저항이 존재하므로, 이를 고려해야 합니다. 따라서 코일의 전기적 특성은 일반적으로 L과 R이 결합된 형태로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 액위 측정장치로서 원리와 구조가 간단하며 고온 및 고압에도 사용할 수 있어 공업용으로 많이 쓰이는 직접식 액위계는?

  1. 압력식 액위계
  2. 기포식 액위계
  3. 초음파식 액위계
  4. 플로트식 액위계
(정답률: 55%)
  • 직접식 액위계는 액체의 밀도 변화에 따라 측정하는데, 플로트식 액위계는 액체에 띄워진 플로트의 위치 변화를 측정하여 액위를 파악한다. 이는 구조가 간단하고 고온 및 고압에도 사용할 수 있어 공업용으로 많이 쓰이는 이유이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음의 특성방정식을 갖는 시스템의 안정도는?

  1. 안정하다.
  2. 불안정하다.
  3. 고주파 영역에서만 안정하다.
  4. 안정, 불안정 연부를 파악할 수 없다.
(정답률: 70%)
  • 주어진 시스템의 특성방정식은 s^2 + 2s + 2 = 0 으로 표현됩니다. 이 특성방정식의 해를 구해보면 s = -1 + i, -1 - i 입니다. 이때, s의 실수부는 -1이고, 이 값이 0보다 작으므로 시스템은 불안정합니다. 따라서 정답은 "불안정하다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 최대눈금의 1% 확도를 갖는 0~300V 전압계를 사용해서 측정한 전압이 120V 일 때 제한 오차를 백분율로 계산하면 약 몇 % 인가?

  1. 1.0
  2. 1.5
  3. 2.0
  4. 2.5
(정답률: 52%)
  • 최대눈금의 1% 확도를 갖는 전압계는 측정값의 1% 이내의 오차를 가질 수 있습니다. 따라서, 측정값 120V의 제한 오차는 1.2V 이내입니다.

    제한 오차를 백분율로 계산하면 (1.2V / 120V) x 100% = 1% 입니다.

    따라서, 보기에서 정답이 "2.5"가 아닌 "1.0"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 온도가 변화함에 따라 저항 값이 변화하는 특성을 이용하여 온도를 검출하는데 사용되는 반도체는?

  1. 발광 다이오드
  2. CdS(황화 카드뮴)
  3. 배리스터(Varistor)
  4. 서미스터(thermistor)
(정답률: 81%)
  • 서미스터는 온도가 변화함에 따라 저항 값이 변화하는 특성을 가지고 있기 때문에 온도를 검출하는데 사용됩니다. 따라서 이 문제에서 정답은 서미스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 불대수의 법칙으로 틀린 것은?

  1. A+1=1
  2. Aㆍ1=A
  3. A+Ā=A
  4. AㆍĀ=0
(정답률: 61%)
  • 정답은 "A+1=1"이다.

    이유는 A+1은 A와 1이 동시에 참인 경우를 의미하는데, 1은 항상 참이므로 A가 참이든 거짓이든 상관없이 A+1은 항상 참이 된다. 따라서 A+1=1은 옳지 않다.

    A+Ā=A는 불대수의 보수 법칙에 따라 A와 A의 부정(Not A)이 동시에 거짓인 경우를 의미하므로 참이다. Aㆍ1=A는 불대수의 곱셈 법칙에 따라 A와 1이 동시에 참인 경우를 의미하므로 참이다. AㆍĀ=0은 불대수의 곱셈 법칙에 따라 A와 A의 부정이 동시에 참인 경우를 의미하므로 참이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 그림과 같은 반전 증폭기의 입력전압과 출력 전압의 비 즉, 전압이득을 옳게 표현한 식은?

(정답률: 65%)
  • 입력 전압은 V1, 출력 전압은 V2라고 하면, 전압이득은 V2/V1이다. 그림에서는 V1과 V2가 반전되어 있으므로 전압이득은 -V2/V1이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 직류 직권 전동기의 벨트운전을 금하는 이유는?

  1. 출력이 감소하므로
  2. 손실이 많이 발생하므로
  3. 과대 전압이 유기되므로
  4. 벨트가 벗겨지면 무구속 속도가 되므로
(정답률: 77%)
  • 직류 직권 전동기는 속도 조절이 어렵기 때문에 벨트운전을 하면 벨트가 벗겨지면 무구속 속도가 되어 사고가 발생할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 논리식 Y=AㆍĀ+B를 간단히 한 식은?

  1. Y=A
  2. Y=B
  3. Y=Ā+B
  4. Y=1+B
(정답률: 70%)
  • 논리식 Y=AㆍĀ+B를 간단히 하면 Y=B가 된다. 이유는 A와 Ā는 서로 상반되는 값이므로, 둘 중 하나가 참이면 다른 하나는 거짓이다. 따라서 AㆍĀ는 항상 거짓이 되고, B가 Y의 값이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 잔류편차를 제거하기 위해 사용하는 제어기는?

  1. 비례제어
  2. ONㆍOFF제어
  3. 비례적분제어
  4. 비례미분제어
(정답률: 69%)
  • 잔류편차를 제거하기 위해서는 시간이 지남에 따라 편차를 줄여나가는 기능이 필요합니다. 이를 위해 사용하는 제어기는 비례적분제어입니다. 비례적분제어는 현재 편차와 과거 편차의 합을 이용하여 제어 신호를 생성하므로, 시간이 지남에 따라 편차를 줄여나가는 효과를 얻을 수 있습니다. 따라서 잔류편차를 제거하는 데에 적합한 제어기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 연산증폭기(op-amp)의 입력단과 출력단의 구성은?

  1. 1개의 입력과 1개의 출력
  2. 1개의 입력과 2개의 출력
  3. 2개의 입력과 1개의 출력
  4. 2개의 입력과 2개의 출력
(정답률: 78%)
  • 연산증폭기는 일반적으로 2개의 입력과 1개의 출력을 가지고 있습니다. 이는 연산증폭기가 입력 신호를 비교하여 출력 신호를 생성하는데 사용되기 때문입니다. 일반적으로 하나의 입력은 비교하고자 하는 신호이고, 다른 하나의 입력은 참조 신호입니다. 이러한 구성은 연산증폭기가 다양한 응용 분야에서 사용될 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 이상적인 연산 증폭기의 특징이 아닌 것은?

  1. CMRR=∞
  2. 전압이득=0
  3. 출력 임피던스=0
  4. 입력 임피던스=∞
(정답률: 70%)
  • 전압이득=0은 이상적인 연산 증폭기의 특징이 아닙니다. 이유는 이상적인 연산 증폭기는 입력 신호를 증폭시키는 기능을 가지기 때문입니다. 따라서 전압이득은 0이 아닌 양수여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 단상 교류 전력 측정법과 가장 관계가 없는 것은?

  1. 2전력계법
  2. 3전압계법
  3. 3전류계법
  4. 단상 전력계법
(정답률: 60%)
  • 단상 교류 전력 측정법은 2전력계법, 3전압계법, 3전류계법, 단상 전력계법으로 구성되어 있습니다. 그 중에서 가장 관계가 없는 것은 2전력계법입니다. 2전력계법은 3상 전력 측정에 사용되는 방법으로, 단상 교류 전력 측정과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 40Ω의 저항에 5A의 전류가 흐르면 전압은 몇 V인가?

  1. 8
  2. 100
  3. 200
  4. 400
(정답률: 76%)
  • 오예! 이 문제는 오므라이스 문제 중에서도 가장 기본적인 문제 중 하나입니다. 전압, 전류, 저항의 관계를 나타내는 오므라이스 법칙을 이용하면 쉽게 답을 구할 수 있습니다.

    오므라이스 법칙은 "전압 = 전류 x 저항"으로 표현됩니다. 따라서 이 문제에서는 전류와 저항이 주어졌으므로 전압을 구할 수 있습니다.

    전압 = 전류 x 저항
    전압 = 5A x 40Ω
    전압 = 200V

    따라서, 정답은 "200"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 유접점 방식의 시퀀스제어에 사용되는 것은?

  1. 다이오드
  2. 트랜지스터
  3. 사이리스터
  4. 전자개폐기
(정답률: 59%)
  • 유접점 방식의 시퀀스제어는 전기적 신호를 이용하여 작동하는데, 이때 전기적 신호를 제어하는 장치로서 전자개폐기가 사용된다. 전자개폐기는 작은 전류로도 큰 전류를 제어할 수 있으며, 빠른 속도로 작동할 수 있어 유접점 방식의 시퀀스제어에 적합하다. 따라서 전자개폐기가 유접점 방식의 시퀀스제어에 사용되는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 배관계통의 정비를 위하여 분해할 필요가 있는 곳에 사용하는 관 이음쇠로 맞는 것은?

  1. 니플
  2. 엘보우
  3. 레듀셔
  4. 유니언
(정답률: 71%)
  • 유니언은 두 개의 파이프를 분리하거나 연결할 수 있는 이음쇠로, 배관계통의 정비를 위해 분해할 필요가 있는 곳에서 사용됩니다. 다른 보기인 니플, 엘보우, 레듀셔는 각각 파이프의 연결, 방향전환, 지름감소 등의 용도로 사용되지만, 분해에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 V-벨트의 종류 중 단면이 가장 작은 것은?

  1. A형
  2. B형
  3. E형
  4. M형
(정답률: 74%)
  • M형은 다른 벨트에 비해 단면이 작아서 가장 작은 벨트 중 하나입니다. 이는 M형 벨트가 작은 기계나 장비에 적합하다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

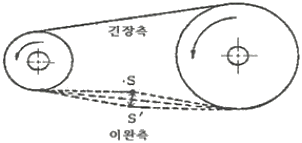

63. 체인을 걸 때 이음 링크를 관통시켜 임시 고정시키고 체인의 느슨한 측을 손으로 눌러보고 조정해야 하는데 아래 그림에서 S-S' 가 어느 정도일 때 가장 적당한가?

  1. 체인 폭의 1~2배
  2. 체인 폭의 2~4배
  3. 체인 피치의 1~2배
  4. 체인 피치의 2~4배
(정답률: 71%)
  • S-S'가 체인 폭의 2~4배일 때 가장 적당합니다. 이유는 S-S'가 너무 길면 체인이 느슨해지고, 너무 짧으면 체인이 너무 타이트해져서 회전에 영향을 미칠 수 있기 때문입니다. 체인 폭의 2~4배로 이음 링크를 관통시키면 체인의 느슨한 측을 손으로 눌러보고 조정하기 적당한 길이가 됩니다. 체인 피치는 체인의 각 핀 사이의 거리를 의미하며, 체인 폭은 체인의 폭을 의미합니다. 따라서 체인 폭과 관련된 이 문제에서는 체인 폭을 기준으로 답을 찾아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 용적형 펌프의 종류가 아닌 것은?

  1. 기어 펌프
  2. 베인 펌프
  3. 나사 펌프
  4. 터빈 펌프
(정답률: 56%)
  • 터빈 펌프는 유체를 흡입하여 회전하는 로터를 통해 압축하는 방식이 아니라, 유체를 회전하는 로터에 에너지를 공급하여 유체를 추진하는 방식의 펌프이기 때문에 용적형 펌프의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 임펠러(impeller)의 진동원인으로 가장 거리가 먼 것은?

  1. 임펠러(impeller)의 부식마모
  2. 임펠러(impeller)의 낮은 회전수
  3. 임펠러(impeller)의 질량 불평형
  4. 임펠러(impeller)에 더스트(dust) 부착
(정답률: 72%)
  • 임펠러의 진동은 일반적으로 회전 중심축의 불평형 때문에 발생합니다. 따라서 회전수가 낮을수록 불평형이 더 크게 작용하므로, 낮은 회전수일 때 더 많은 진동이 발생할 수 있습니다. 그러므로 "임펠러의 낮은 회전수"가 가장 거리가 먼 진동원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 송풍기 축의 설치와 조정 방법으로 가장 적당한 것은?

  1. 베어링 케이스와 축 관통부 축과의 틈새의 차가 0.5mm이하이어야 한다.
  2. 베어링 케이스와 축 관통부 축과의 틈새의 차가 0.5mm이상이어야 한다.
  3. 전동기 축과 반 전동기축의 수평부에 수준기를 놓고 수준기의 좌ㆍ우의 구배의 차가 0.2mm 이하이어야 한다.
  4. 전동기 축과 반 전동기축의 수평부에 수준기를 놓고 수준기의 좌ㆍ우의 구배의 차가 0.05mm 이하이어야 한다.
(정답률: 58%)
  • 송풍기 축의 설치와 조정은 정밀한 작업이 필요하며, 축과 베어링 케이스 사이의 틈새가 적절하게 유지되어야 합니다. 따라서, 전동기 축과 반 전동기축의 수평부에 수준기를 놓고 수준기의 좌ㆍ우의 구배의 차가 0.05mm 이하이어야 합니다. 이는 축과 베어링 케이스 사이의 틈새를 적절하게 유지하면서도 축의 수평성을 보장하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 펌프를 정격유량 이하의 부분유량으로 운전 시 발생되는 현상이 아닌 것은?

  1. 임펠러에 작용하는 추력의 증가
  2. 차단점 부근에서 펌프 과열현상 발생
  3. 고 양정 펌프는 차단점 부근에서 수온저하 발생
  4. 특성곡선의 변곡점 부근에서 소음 밎 진동발생
(정답률: 50%)
  • 정격유량 이하의 부분유량으로 운전 시 발생하는 현상은 "임펠러 효율저하"이다. 이는 펌프의 효율이 감소하고, 전력소비량이 증가하며, 펌프의 수명이 단축되는 문제를 야기한다.

    고 양정 펌프는 차단점 부근에서 수온저하가 발생하는 이유는, 차단점 부근에서 유체의 압력이 상승하면서 유체의 속도가 증가하고, 이로 인해 열이 발생하게 된다. 이 때, 고 양정 펌프는 수온저하를 방지하기 위해 펌프 내부에 냉각수를 순환시켜 열을 흡수하고, 수온을 낮추는 기능을 가지고 있다. 따라서 차단점 부근에서 수온저하가 발생하지 않는다.

    따라서 정답은 "고 양정 펌프는 차단점 부근에서 수온저하 발생"이 아닌 다른 보기들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 효율이 높은 터보 팬의 베인 방향으로 맞는 것은?

  1. 사류 베인
  2. 횡류 베인
  3. 후향 베인
  4. 가벽익 배인
(정답률: 73%)
  • 터보 팬은 공기를 압축하여 엔진에 공급하는 역할을 합니다. 이때, 효율적인 공기 공급을 위해서는 공기의 흐름 방향과 팬의 베인 방향이 일치해야 합니다. 후향 베인은 공기를 팬의 뒤쪽으로 밀어내는 방향으로, 터보 팬에서 가장 효율적인 방향입니다. 따라서, 효율이 높은 터보 팬의 베인 방향으로 맞는 것은 "후향 베인"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 나사의 피치가 2mm이고, 2줄 나사일 때 리드는 몇 mm인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 83%)
  • 리드는 나사가 한 번 회전할 때 나사가 이동하는 거리를 말한다. 2줄 나사는 한 번 회전할 때 2mm만큼 이동하므로 리드는 2mm이 된다. 따라서 정답은 "3"이 아닌 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 압축기에 부착된 밸브의 조립에 관한 사항으로 틀린 것은?

  1. 밸브 홀더 볼트는 각각 서로 다른 토크로 잠근다.
  2. 밸브 컴플릿(complete)을 실린더 밸브 홈에 부착한다.
  3. 실린더 밸브 호의 시트 패킹의 오물을 청소한 후 조립한다.
  4. 시트 패킹을 물고 있지는 않은가 밸브를 좌우로 회전시켜 확인한다.
(정답률: 78%)
  • "밸브 홀더 볼트는 각각 서로 다른 토크로 잠근다."가 틀린 것이다. 이유는 밸브 홀더 볼트는 동일한 토크로 잠그는 것이 올바른 조립 방법이다. 서로 다른 토크로 잠그면 밸브가 제대로 고정되지 않을 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 글로브 밸브의 일종으로 L형 밸브라고도 하며 관의 접속구가 직각으로 되어 있는 밸브는?

  1. 체크밸브
  2. 앵글 밸브
  3. 게이트 밸브
  4. 버터플라이 밸브
(정답률: 77%)
  • 앵글 밸브는 관의 접속구가 직각으로 되어 있어서 L자 형태를 띄고 있습니다. 따라서 L형 밸브라고도 불리며, 다른 보기인 체크밸브, 게이트 밸브, 버터플라이 밸브는 이와 다른 형태를 띄고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 열박음 가열 작업 시 주의사항으로 틀린 것은?

  1. 조립 후 냉각할 때는 급냉 해서는 안 된다.
  2. 중심에서 둘레로 서서히 균일하게 가열한다.
  3. 대형부품을 열박음 할 때는 기중기를 사용한다.
  4. 250℃ 이상으로 가열하면 재질의 변화가 변형이 발생한다.
(정답률: 65%)
  • "대형부품을 열박음 할 때는 기중기를 사용한다."가 틀린 것입니다.

    열박음은 금속을 가열하여 형상을 바꾸는 공정으로, 대형부품을 열박음 할 때에는 기중기를 사용하지 않습니다. 대신에 크레인 등의 장비를 사용하여 부피가 큰 부품을 이동시키며 가열 작업을 수행합니다.

    "중심에서 둘레로 서서히 균일하게 가열한다."는 열박음 작업 시 중요한 주의사항 중 하나입니다. 이는 부품의 형상이 일정하게 유지되도록 하기 위함입니다. 중심부터 가열하면 부품의 중심이 먼저 팽창하여 형상이 일그러지게 되기 때문에, 둘레에서부터 서서히 가열하여 균일하게 팽창하도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 운전 중에 두 축을 결합시키거나 떼어 놓을 수 있도록 한 축이음은?

  1. 클러치(clutch)
  2. 스플라인(spline)
  3. 커플링(coupling)
  4. 자재이음(universal joint)
(정답률: 66%)
  • 클러치는 운전 중에 엔진과 변속기 사이에서 두 축을 결합하거나 떼어 놓을 수 있는 장치입니다. 이를 통해 운전자는 변속기를 조작하여 차량의 속도를 조절할 수 있습니다. 스플라인, 커플링, 자재이음은 모두 축을 연결하는 장치이지만, 클러치처럼 운전 중에 두 축을 결합하거나 떼어 놓을 수 있는 기능을 갖추고 있지 않습니다. 따라서 정답은 "클러치(clutch)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 스패너를 사용하여 볼트를 체결할 때 힘이 작용하는 점까지의 스패너 길이를 L, 볼트에 작용하는 토크를 T라 하면 가하는 힘 F는?

  3. F=L2×T
(정답률: 67%)
  • 정답은 ""이다. 이유는 스패너를 사용하여 볼트를 체결할 때 가하는 힘 F는 T/L로 계산되기 때문이다. 따라서 L이 짧을수록 F는 커지고, T가 크면 F도 커진다. ""는 스패너의 크기와는 관련이 없는 단위이고, ""는 토크와 관련된 공식이지만, F와는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 왕복펌프의 종류가 아닌 것은?

  1. 기어 펌프
  2. 피스톤 펌프
  3. 플런저 펌프
  4. 다이어프램 펌프
(정답률: 58%)
  • 기어 펌프는 왕복펌프가 아닌 것입니다. 왕복펌프는 유체를 흡입하고 밀어내는 작업을 하는 펌프로, 피스톤 펌프, 플런저 펌프, 다이어프램 펌프 등이 이에 해당합니다. 반면에 기어 펌프는 유체를 회전하는 기어의 간격을 이용하여 유체를 이동시키는 펌프로, 왕복펌프가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 센터링 불량으로 인한 현상이 아닌 것은?

  1. 기계 성능이 저하 된다.
  2. 축의 진동이 증가한다.
  3. 동력의 전달이 원활하다.
  4. 베어링부의 마모가 심하다.
(정답률: 83%)
  • 센터링 불량은 축과 베어링 사이의 정확한 중심 맞춤이 되지 않아 베어링이 비대칭적인 하중을 받아 기계 성능이 저하되고 축의 진동이 증가하며 베어링부의 마모가 심해지는 현상입니다. 따라서 "동력의 전달이 원활하다"는 선택지는 센터링 불량과 관련이 없으므로 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 프로펠러의 양력으로 액체의 흐름을 임펠러에 대해 축 방향으로 평행하게 흡입, 토출하는 것으로 대구경, 대용량이며 비교적 낮은 양정(1~5m)이 필요한 곳에 사용되는 펌프는?

  1. 기어 펌프
  2. 수격 펌프
  3. 원심 펌프
  4. 축류 펌프
(정답률: 65%)
  • 축류 펌프는 프로펠러의 양력을 이용하여 액체를 축 방향으로 평행하게 흡입하고 토출하는 펌프로, 대용량이며 비교적 낮은 양정(1~5m)이 필요한 곳에 사용됩니다. 따라서 이 문제에서는 축류 펌프가 정답입니다. 기어 펌프는 기어의 회전 운동을 이용하여 액체를 이동시키는 펌프, 수격 펌프는 진공을 이용하여 액체를 흡입하는 펌프, 원심 펌프는 회전하는 원심력을 이용하여 액체를 이동시키는 펌프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 소음과 진동이 적고 역전을 방지하는 기능을 가지고 있으며 효율이 낮고 호환성이 없는 기어는?

  1. 웜 기어
  2. 스퍼 기어
  3. 베벨 기어
  4. 하이포이드 기어
(정답률: 71%)
  • 웜 기어는 원리적으로 소음과 진동이 적고 역전을 방지하는 기능을 가지고 있습니다. 그러나 효율이 낮고 호환성이 없는 특징이 있습니다. 따라서 이러한 특성 때문에 웜 기어는 다른 기어와 함께 사용되기보다는 독립적으로 사용되는 경우가 많습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 기어의 표면피로에 의한 손상으로 가장 적합한 것은?

  1. 습동 마모
  2. 피이닝 항복
  3. 파괴적 피칭
  4. 심한 스코어링
(정답률: 53%)
  • 기어의 표면피로에 의한 손상은 파괴적 피칭이 가장 적합하다. 이는 기어 표면에서 작은 부분이 파손되어 큰 부분으로 확대되는 현상으로, 기어의 수명을 단축시키는 가장 심각한 손상 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 직접측정기가 아닌 것은?

  1. 측장기
  2. 마이크로미터
  3. 다이얼 게이지
  4. 버니어 캘리퍼스
(정답률: 63%)
  • 다이얼 게이지는 직접측정기가 아닌 것입니다. 다이얼 게이지는 측정값을 다이얼에 표시하여 읽는 방식으로 간접적으로 측정하는 도구입니다. 따라서 직접적으로 측정하는 측장기, 마이크로미터, 버니어 캘리퍼스와는 다른 종류의 측정도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
