기계설계산업기사 필기 기출문제복원 (2010-03-07)

기계설계산업기사
(2010-03-07 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

  1. 선반(Lathe)
  2. 밀링머신(MiIIing machine)
  3. 드릴링 머신(DriIIing machine)
  4. 원통 연삭기(CyIindricaI grinding machine)
(정답률: 82%)
  • 일감과 공구가 모두 회전하는 공작기계 중에서는 원통 연삭기가 절삭 작업에 특화되어 있습니다. 원통 연삭기는 회전하는 원통 모양의 작업물을 고정하고, 회전하는 연삭 도구를 이용하여 작업물의 표면을 절삭하는 기계입니다. 이러한 구조로 인해 원통 연삭기는 작업물의 정밀한 원형을 유지하면서 고정된 크기와 표면 마무리를 제공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 버핑의 사용 목적이 아닌 것은?

  1. 공작물의 표면을 광택내기 위하여
  2. 공작물의 표면을 매끈하게 하기 위하여
  3. 정밀도를 요하는 가공보다 외관을 좋게하기 위하여
  4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
(정답률: 59%)
  • 버핑은 공작물의 표면을 다듬질하기 위한 것이 아니라, 광택을 내거나 매끈하게 만들거나 외관을 좋게 하기 위한 것입니다. 따라서 "폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여"는 버핑의 사용 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 윤활제의 구비조건이 될 수 없는 것은?

  1. 사용 상태에서 충분한 점를 유지할 것
  2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
  3. 산화나 열에 대하여 안정성이 높을 것
  4. 화학적으로 불활성이며 깨끗하고 균질 할 것
(정답률: 87%)
  • 윤활제는 기계 부품의 마찰을 줄이고 부품의 수명을 연장하기 위해 사용됩니다. 따라서 윤활제는 사용 상태에서 충분한 점을 유지할 수 있어야 하며, 산화나 열에 대한 안정성이 높아야 합니다. 또한 화학적으로 불활성하고 깨끗하며 균질해야 합니다. 그러나 한계 윤활 상태에서 견딜 수 없는 유성이 있으면 윤활제는 부품을 보호하지 못하고 오히려 손상을 초래할 수 있기 때문에 구비조건이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 브로치머신의 절삭공구인 브로치의 구조의 해당되지 않는 것은?

  1. 자루부
  2. 절삭부
  3. 안내부
  4. 경사부
(정답률: 56%)
  • 브로치의 구조에서 경사부는 해당되지 않는다. 브로치는 자루부, 절삭부, 안내부로 구성되어 있으며, 이들 부분이 함께 작동하여 원하는 형태의 구멍을 만들어내는데 사용된다. 경사부는 브로치의 구조에 포함되지 않으며, 따라서 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 직업병의 발생원인과 가장 관계가 먼 것은?

  1. 분진
  2. 유해가스
  3. 공장규모
  4. 소음
(정답률: 90%)
  • 직업병은 일하는 환경에서 발생하는 유해한 요인들로 인해 발생하는 것이기 때문에, "공장규모"와는 가장 관계가 먼 것입니다. 다른 보기들은 모두 일하는 환경에서 발생하는 유해한 요인들 중 하나이지만, 공장규모는 직업병의 발생과 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 각도 측정기인 오토 고리메이터(auto-collimator)의 주요 부품에 해당하지 않는 것은?

  1. 폴리건 프리즘
  2. 변압기
  3. 펜터 프리즘
  4. 접촉시 프로브
(정답률: 48%)
  • 오토 고리메이터는 빛을 이용하여 각도를 측정하는 기기입니다. 따라서 "변압기"와 "펜터 프리즘"은 빛을 조절하고 측정하는 데 필요한 주요 부품입니다. "폴리건 프리즘"은 빛을 반사하여 측정하는 데 사용되는 부품입니다. 반면에 "접촉시 프로브"는 물리적인 접촉을 통해 측정하는 기능을 가진 부품으로, 오토 고리메이터의 주요 부품에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 회전하는 상자에 공작물과 숫돌입자, 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 것은?

  1. 숏피닝
  2. 슈퍼피니싱
  3. 버니싱
  4. 배럴가공
(정답률: 63%)
  • 배럴가공은 회전하는 상자에 공작물과 함께 숫돌입자, 공작액, 컴파운드 등을 넣어 공작물의 표면을 매끈하게 가공하는 방법입니다. 이 방법은 상자 안에서 공작물이 회전하면서 입자와 충돌하면서 요철을 제거하므로 매우 효과적입니다. 따라서 이 방법이 바로 "배럴가공"이라고 불리는 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 드라이버 사용 시 유의사항으로 맞지 않는 것은?

  1. 드라이버 날 끝이 홈이 폭과 길이가 같은 것을 사용한다.
  2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
  3. 작은 공작물은 한손으로 잡고 사용한다.
  4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
(정답률: 79%)
  • 작은 공작물은 한손으로 잡고 사용한다는 것은 올바른 사용 방법이 아닙니다. 작은 공작물은 손이 미끄러질 수 있으므로 미끄러짐 방지 장갑을 착용하거나 큰 공작물을 사용하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 절삭저항의 3분력에 해당되지 않는 것은?

  1. 표면분력
  2. 주분력
  3. 이송분력
  4. 배분력
(정답률: 84%)
  • 절삭저항은 물체가 다른 물체와 접촉하여 움직이는 데 필요한 힘을 의미합니다. 이 중 3분력은 물체가 움직이는 방향과 수직인 방향으로 작용하는 힘을 말합니다. 따라서 "표면분력"은 물체가 움직이는 방향과 수직인 방향으로 작용하는 힘이 아니므로 절삭저항의 3분력에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 수기가공에서 수나사를 가공하는 공구는?

  1. 탭
  2. 리머
  3. 다이스
  4. 스크레이퍼
(정답률: 73%)
  • 다이스는 나사나 볼트 등의 외부나사를 가공할 때 사용하는 공구로, 나사의 외부를 정밀하게 가공할 수 있도록 도와줍니다. 따라서 수나사를 가공하는 데에도 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

  1. 배율이 높다.
  2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
  3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
  4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
(정답률: 78%)
  • "비교측정기가 아니기 때문에 마스터는 필요 없다."는 잘못된 설명입니다. 마이크로미터는 비교측정기가 아니기 때문에 측정 대상과 비교하여 측정하는 것이 아니라, 마이크로미터 자체가 측정값을 나타내기 때문에 마스터가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

  1. 드릴링
  2. 리밍
  3. 태핑
  4. 그라인딩
(정답률: 76%)
  • 그라인딩은 회전하는 연마 도구를 이용하여 물체의 표면을 연마하는 공정으로, 보링 머신에서는 회전하는 도구를 사용하지 않기 때문에 가공이 불가능하다. 따라서 정답은 "그라인딩"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

  1. 공작물의 길이가 짧을 때
  2. 바이트의 날끝이 불량할 떄
  3. 절삭속도가 부적당할 때
  4. 공작물의 고정이 불량할 떄
(정답률: 79%)
  • 공작물의 길이가 짧을 때는 충분한 진동공명이 발생하지 않기 때문에 떨림(chattering)이 생기지 않는다. 따라서 이유가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 밀링에서 상향절삭과 비교하여 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 표면거칠기가 좋다.
  2. 공구의 수명이 길다.
  3. 가공물의 고정이 유리하다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 72%)
  • 정답은 "백 래시를 제거하지 않아도 된다." 이다. 하향절삭은 밀링 작업 시 밀링 커터가 물체의 아래쪽으로 이동하면서 작업을 수행하는 방식이다. 이에 따라 밀링 커터가 물체의 상단을 가공하면서 발생하는 백 래시를 제거할 필요가 없어진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 연삭가공의 특징으로 옳지 않은 것은?

  1. 경화된 강과 같은 단단한 재료를 가공할 수 있다.
  2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
  3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
  4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
(정답률: 71%)
  • "가공물과 접촉하는 연삭점의 온도가 비교적 낮다."가 옳지 않은 것은 연삭가공에서는 가공물과 연삭점 사이에 마찰이 발생하므로 연삭점의 온도가 높아지는 것이 일반적이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 주철과 같이 메짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

  1. 전단형
  2. 경작형
  3. 균열형
  4. 유동형
(정답률: 50%)
  • 주철과 같은 메짐이 있는 재료는 경도가 높기 때문에 저속으로 절삭할 때 칩이 발생하며, 이때 칩의 형태는 균열형이 일반적입니다. 이는 재료 내부에서 발생하는 응력과 열의 영향으로 인해 칩이 균열을 일으키면서 형성되기 때문입니다. 따라서 균열형이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 금속 귀환장치가 있는 기계는?

  1. 셰이퍼
  2. 지그보링 머신
  3. 미링
  4. 호빙머신
(정답률: 67%)
  • 금속 귀환장치는 금속 가공 과정에서 작업물을 고정시키는 역할을 합니다. 이 중에서 셰이퍼는 작업물을 고정시키는 테이블과 함께 금속을 절삭하는 칼날이 움직이는 구조로 되어 있어, 귀환장치가 필요합니다. 따라서 정답은 "셰이퍼"입니다. 지그보링 머신, 미링, 호빙머신은 모두 작업물을 고정시키는 테이블이 있지만, 귀환장치가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

  1. A
  2. C
  3. WA
  4. GC
(정답률: 46%)
  • 정답은 "C"입니다.

    알루미나 계열보다 단단하나 취성이 커서 인장강도가 낮은 재료는 강도는 높지 않지만 연마력이 높은 재료입니다. 이러한 특성을 가진 재료를 연삭에 사용할 때는 연마력이 높은 탄화규소(SiC) 계열의 숫돌입자가 적합합니다. 따라서, 정답은 "C"입니다.

    보기에서 "A"는 알루미나 계열의 숫돌입자를 나타내며, "WA"는 화이트 알루미나 계열의 숫돌입자를 나타냅니다. "GC"는 그린 실리콘 카바이드 계열의 숫돌입자를 나타내며, 이는 탄화규소 계열보다 연마력이 높습니다. 따라서, 이 문제에서는 "C"가 가장 적합한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 보조 프로그램 호출시 사용되는 보조기능은?

  1. M00
  2. M01
  3. M98
  4. M99
(정답률: 62%)
  • 보조 프로그램 호출시 사용되는 보조기능은 M98이다. M98은 서브프로그램 호출 기능을 나타내며, 호출하려는 서브프로그램의 번호와 호출 후 돌아갈 위치를 지정할 수 있다. 따라서 M98을 사용하여 보조 프로그램을 호출하면, 호출된 서브프로그램을 실행한 후 다시 원래 위치로 돌아갈 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

  1. 가공물을 연속적으로 가공하기가 곤란하다.
  2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
  3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
  4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
(정답률: 58%)
  • 센터리스 연삭기는 가공물을 연속적으로 가공할 수 있다는 것이 장점이다. 따라서 "가공물을 연속적으로 가공하기가 곤란하다."는 잘못된 설명이다. 이유는 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 그림과 같은 원뿔의 전개도에서 중심각 θ은 몇 도 인가?

  1. θ = 100.8°
  2. θ = 105.0°
  3. θ = 90.7°
  4. θ = 210.0°
(정답률: 45%)
  • 원뿔의 전개도에서 중심각 θ은 원뿔의 중심각과 같다. 따라서, 원뿔의 중심각을 구해야 한다.

    원뿔의 전개도에서 밑면의 중심각은 360°이므로, 이 중에서 이미 알고 있는 2개의 각도를 빼면, 나머지 각도가 원뿔의 중심각이 된다.

    따라서, 360° - 120° - 139.2° = 100.8° 이므로, 중심각 θ는 100.8°이다.

    정답은 "θ = 100.8°"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 T형강의 표시방법이 바르개 된 것은?

  1. T B x H x t1 x t2 - L
  2. T B x H x t1 - t2 -L
  3. T B x H - t2 -t1 -L
  4. T H- B - t2 - t1 L
(정답률: 74%)
  • 정답은 "T B x H x t1 x t2 - L" 입니다.

    T형강은 상단에 수평한 횡보를 가지고 있고, 그 아래에 수직한 세로보가 있습니다.

    따라서, T형강의 표시방법은 다음과 같습니다.

    - T: T형강을 나타내는 기호입니다.
    - B: 횡보의 너비를 나타냅니다.
    - H: 세로보의 높이를 나타냅니다.
    - t1: 횡보의 두께를 나타냅니다.
    - t2: 세로보의 두께를 나타냅니다.
    - L: T형강의 길이를 나타냅니다.

    따라서, "T B x H x t1 x t2 - L"은 T형강의 표시방법으로, 횡보의 너비, 세로보의 높이, 횡보와 세로보의 두께, 그리고 T형강의 길이를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 제3각 정투상도로 투상된 그림과 같은 정면도와 우측면도가 있은 때 평면도로 적합한 것은?

(정답률: 65%)
  • 정면도와 우측면도를 보면, 물체가 대각선으로 기울어져 있음을 알 수 있습니다. 따라서, 평면도로는 대각선으로 기울어진 물체를 수직으로 세워서 보여주는 "" 가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. SPP로 나타내는 재질의 명칭은 어떤 것인가?

  1. 일반 구조용 탄소강관
  2. 냉간 압연 강재
  3. 인반 배관용 탄소강관
  4. 보일러용 압연 강재
(정답률: 53%)
  • SPP는 "Seamless Pipe Process"의 약자로, 무계면 강관 생산 공정 중 하나이다. 따라서 SPP로 나타내는 재질은 무계면 강관으로, 인반 배관용 탄소강관은 무계면 강관 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

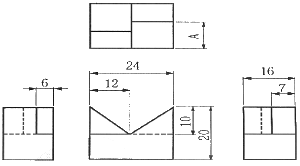

25. V-블록을 제3각법으로 정투상한 그림과 같은 도면에서 A 부분의 치수는?

  1. 6
  2. 7
  3. 9
  4. 10
(정답률: 86%)
  • A 부분의 치수는 제3각법으로 정투상한 도면에서 AB와 AC의 길이를 더한 값과 같습니다. 따라서 AB와 AC의 길이를 구해서 더하면 됩니다.

    AB의 길이는 V-블록의 밑면에서 AB와 평행한 면과 AB가 교차하는 선분의 길이입니다. 이 선분은 V-블록의 높이와 같으므로 6입니다.

    AC의 길이는 V-블록의 옆면에서 AC와 평행한 면과 AC가 교차하는 선분의 길이입니다. 이 선분은 V-블록의 밑면의 대각선과 같으므로 9입니다.

    따라서 A 부분의 치수는 6 + 9 = 15입니다. 하지만 제3각법으로 정투상한 도면에서는 실제 길이와 다르게 보일 수 있으므로, 도면 상에서 A 부분의 치수는 약 9정도로 보입니다. 이것이 보기에서 정답이 "9"인 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양이라는 의미를 지닌 기호는?

(정답률: 70%)
  • 해당 기호는 "가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양"이라는 의미를 지니기 때문에, 방사 모양을 나타내는 ""이 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 형상공차로 표시된 것의 뜻은?

  1. 구분구간 100mm에 대하여는 0.05mm, 전체길이에 대하여는 0.1mm의 평행도
  2. 전체길이 100mm에 대하여는 0.05mm, 100mm 이하일 경우에는 0.1mm의 평행도
  3. 전체길이 100mm에 대하여는 0.05mm, 구분 구간은 0.1mm의 평행도
  4. 구분 구간에서 0.05/100mm, 전체 길이에 대하여 0.1mm 평행도
(정답률: 67%)
  • 그림에서 형상공차로 표시된 것은 "평행도"입니다. 따라서 보기 중 "구분구간 100mm에 대하여는 0.05mm, 전체길이에 대하여는 0.1mm의 평행도"가 정답입니다. 이는 전체 길이에서는 0.1mm의 평행도를 허용하되, 100mm 구간 내에서는 더 엄격하게 0.05mm의 평행도를 요구한다는 뜻입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 헐거운 끼워 맞춤의 설명으로 틀린 것은?

  1. 항상 틈새가 생긴다.
  2. 구멍의 최대 치수에서 축의 최소 치수를 뺀 값이 최대 틈새이다.
  3. 축의 최대 치수에서 구멍의 최대 치수를 뺀 값이 최대 죔새이다.
  4. 구멍의 최소 치수에서 축의 최대 치수를 뺀 값이 최소 틈새이다.
(정답률: 71%)
  • 정답은 "축의 최대 치수에서 구멍의 최대 치수를 뺀 값이 최대 죔새이다." 이다.

    이유는 축과 구멍의 크기가 같을 때, 틈새가 생기지 않는 것이 가장 이상적이지만 실제로는 항상 틈새가 생긴다. 따라서 최대한 작은 틈새를 만들기 위해서는 축과 구멍의 크기 차이가 작을수록 좋다. 이때, 축의 최대 치수에서 구멍의 최대 치수를 뺀 값이 가장 작으므로, 이 값이 최대한 작을수록 작은 틈새를 만들 수 있다. 따라서 "축의 최대 치수에서 구멍의 최대 치수를 뺀 값이 최대 죔새이다."가 맞는 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 화살표 방향을 정면으로 하는 그림과 같은 입체도를 제3각법으로 정투상한 도면으로 올바르게 나타낸 것은?

(정답률: 80%)
  • 정면에서 본 입체도를 제3각법으로 표현할 때, 정면에서 본 모습을 정면도(Front View)로 하고, 나머지 두 면을 나란하게 그리면 된다. 이때, 정면에서 본 모습은 그대로 유지하고, 위쪽 면을 위쪽 도면(Top View)으로, 오른쪽 면을 오른쪽 도면(Right View)으로 그리면 된다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 제3각 정투상도(정면도, 평면도, 죄측면도)에서 미완성된 좌측면도로 가장 적합한 것은?

(정답률: 48%)
  • 정답은 ""입니다. 이유는 제시된 그림에서 미완성된 좌측면도를 보면, 이 도면은 물체의 왼쪽 부분이 잘린 상태로 그려져 있습니다. 따라서 물체의 왼쪽 부분을 볼 수 있는 ""가 가장 적합한 답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 기계 재료 중 기계 구조용 탄소 강재에 해당하는 것은?

  1. SS 400
  2. SCr 410
  3. SM 40C
  4. SCS 55
(정답률: 85%)
  • 기계 구조용 탄소 강재는 일반적으로 내구성과 강도가 높은 강재로, SM 40C은 이러한 특성을 가지고 있기 때문에 기계 구조용 탄소 강재에 해당한다. 다른 보기들은 각각 다른 용도에 적합한 강재이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. KS 용접 기호 중 현장 용접을 뜻하는 것은?

(정답률: 82%)
  • 정답은 ""이다. 이 기호는 현장에서 용접을 할 때 사용하는 기호로, "F"는 Field의 약자이다. 다른 보기들은 모두 공장에서 용접을 할 때 사용하는 기호들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계제도의 재료 기호 STC는 다음 중 어느 것은 나타내는가?

  1. 일반 구조용 압연 강재
  2. 기계 구조용 탄소 강재
  3. 탄소 공구강 강재
  4. 합금 공구강 강재
(정답률: 72%)
  • STC는 "탄소 공구강 강재"를 나타냅니다. 이는 공구 제작에 적합한 고강도 강재로, 내구성과 내마모성이 뛰어나며 가공성이 우수합니다. 따라서 기계제도에서는 공구 제작에 이용되는 재료로 STC를 사용합니다. 다른 보기들은 일반 구조용 강재나 기계 구조용 강재 등으로, 공구 제작에는 적합하지 않습니다. 합금 공구강 강재는 고급 공구 제작에 사용되지만, STC보다는 비교적 가격이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 원형축 형상에서 기호표시란 (Y)에 들어갈 수 있는 기하 공차로 가장 적합한 것은?

  1. ○
  2. ∠
  3. ↗
(정답률: 56%)
  • 기호표시(Y)와 인접한 두 개의 각이 직각이므로, 이는 원형축이 수직인 직육면체를 형성한다는 것을 의미한다. 따라서, 기하 공차는 수직면과 수평면 사이의 각도를 나타내는 "↗"가 가장 적합하다. 다른 보기들은 이러한 조건을 만족시키지 못하기 때문에 선택할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 제3각법으로 투상한 정면도와 우측면도가 그림과 같을 때 평면도로 가장 적합한 것은?

(정답률: 71%)
  • 정답은 "" 이다.

    이유는 제3각법으로 그린 정면도와 우측면도를 보면, 물체의 전면과 우측면이 모두 보이고 있으므로 이를 모두 포함할 수 있는 평면이 필요하다. 따라서, ""가 가장 적합하다.

    ""는 물체의 전면과 좌측면이 보이고 있으므로 우측면이 보이지 않는다.

    ""은 물체의 전면과 상면이 보이고 있으므로 우측면이 보이지 않는다.

    ""는 물체의 전면과 후면이 보이고 있으므로 우측면이 보이지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 줄 다듬질 가공을 나타내는 약호는?

  1. FL
  2. FF
  3. FS
  4. FR
(정답률: 72%)
  • 줄 다듬질 가공을 나타내는 약호는 "FF"이다. 이는 Full Finish의 약어로, 줄의 끝을 깔끔하게 다듬어 마무리한 것을 의미한다. 다른 보기인 "FL"은 Flat Finish로, 줄의 끝을 평평하게 다듬은 것을 의미하며, "FS"는 Fused and Sealed의 약어로, 줄의 끝을 녹여서 봉인한 것을 의미한다. "FR"은 Flame Retardant의 약어로, 줄이 불에 잘 타지 않도록 처리한 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 기준치수 42mm, 위 치수허용차 값이 -0.009mm, 치수공차 값이 0.016mm일 때 최소 허용 치수는?

  1. 41.001mm
  2. 41.975mm
  3. 41.984mm
  4. 41.993mm
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 도면의 해독으로 틀린 것은?

  1. 드릴 구멍의 지름이 25mm이다.
  2. 정사각형의 한 변의 길이가 30mm이다.
  3. 판의 두께가 25mm이다.
  4. 구멍의 깊이가 15mm이다.
(정답률: 76%)
  • 정답은 "드릴 구멍의 지름이 25mm이다." 이다.

    도면에서 보면, 정사각형의 한 변의 길이가 30mm이고, 판의 두께가 25mm이므로, 구멍의 지름은 30mm - 2 x 25mm = -20mm가 된다. 하지만, 구멍의 깊이가 15mm이므로, 실제로는 구멍의 지름이 20mm보다 작아져야 한다. 따라서, "드릴 구멍의 지름이 25mm이다."라는 설명은 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 기어의 제도에 대하여 설명한 것으로 잘못된 것은?

  1. 잇봉우리원은 굵은 실선으로 표시한다.
  2. 피치원은 가는 1점 쇄선으로 표시한다.
  3. 이골원은 가는 실선으로 표시한다.
  4. 잇줄방향은 통상 3개의 가는 1점 쇄선으로 표시한다.
(정답률: 75%)
  • "잇줄방향은 통상 3개의 가는 1점 쇄선으로 표시한다."가 잘못된 것이 아닙니다. 이것은 기어의 제도 중 하나인 "잇줄방향"을 표시하는 방법 중 하나입니다. 잇줄방향은 기어의 회전 방향과 일치하는 방향으로, 기어의 이음부에서 연결된 두 기어의 축 사이를 연장한 선과 수직인 방향을 말합니다. 이 방향을 표시하기 위해 3개의 가는 1점 쇄선을 사용하는 것은 일반적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 스퍼기어에서 피치원의 지름이 150mm이고, 잇수가 50일 때 모듈(module)은?

  1. 5
  2. 4
  3. 3
  4. 2
(정답률: 86%)
  • 모듈(module)은 톱니바퀴의 크기를 나타내는 단위로, 피치원의 지름을 잇수로 나눈 값이다. 따라서 이 문제에서는 150mm / 50 = 3mm 이므로 모듈은 3이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 탄소강에서 공석강의 현미경 조직은?

  1. 초석페라이트와 펄라이트
  2. 초석시멘타이트와 펄라이트
  3. 층상펄라이트와 시멘타이트의 혼합조직
  4. 공석 페라이트와 공석 시멘타이트의 혼합조직
(정답률: 53%)
  • 탄소강에서 공석강의 현미경 조직은 "공석 페라이트와 공석 시멘타이트의 혼합조직"이다. 이는 탄소강에서 공석이 형성되는 과정에서 발생하는 혼합조직으로, 공석 페라이트와 공석 시멘타이트가 혼합되어 나타나는 것이다. 이 혼합조직은 강의 강도와 내구성을 결정하는 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 담금질 효과와 가장 관련이 적은 것은?

  1. 가열온도
  2. 냉각속도
  3. 자성
  4. 결정입도
(정답률: 76%)
  • 담금질은 금속을 가열하여 높은 온도에서 녹인 후 빠르게 냉각시켜 결정입도를 세밀하게 조절하는 공정입니다. 이 때 자성은 금속의 물성 중 하나로, 금속 내부의 자기장을 나타냅니다. 따라서 담금질과 가장 관련이 적은 것은 자성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 순철에 대한 설명으로 잘못된 것은?

  1. 투자율이 높아 변압기, 발전기용으로 사용된다.
  2. 단접이 용이하고, 용접성도 좋다.
  3. 바닷물, 화확약품 등에 대한 내식성이 좋다.
  4. 고온에서 산화작용이 심하다.
(정답률: 65%)
  • 순철은 바닷물, 화학약품 등에 대한 내식성이 좋은 것이 맞지만, 고온에서 산화작용이 심하다는 것은 잘못된 설명입니다. 순철은 고온에서도 안정적이며, 내식성이 좋은 재질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선반용 기계, 화학 기계등에 사용하는 황동은?

  1. 에드미럴티 황동
  2. 네이벌황동
  3. 델타메탈
  4. 톰백
(정답률: 52%)
  • 황동에 첨가된 1~2%Fe은 델타상 구조를 형성하게 되어 강도와 내식성이 향상됩니다. 따라서 이러한 특성을 가진 황동은 델타메탈이라고 불리며, 광산기계, 선반용 기계, 화학 기계 등에 사용됩니다. 따라서 정답은 "델타메탈"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?

  1. C와 Si
  2. Si와 Mn
  3. Si와 S
  4. Ti와 P
(정답률: 61%)
  • 회주철의 조직에 가장 큰 영향을 주는 것은 탄소(C)와 규소(Si)입니다. 이는 회주철의 주요 구성 요소이며, C는 회주철의 경도와 내식성을 결정하고, Si는 회주철의 인성과 내열성을 결정합니다. 따라서 C와 Si의 함량이 회주철의 조직과 성질을 크게 좌우합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 풀림 처리의 목적으로 가장 적합한 것은?

  1. 연화 및 내부응력 제거
  2. 경도의 증가
  3. 조직의 오스테나이트화
  4. 표면의 경화
(정답률: 62%)
  • 풀림 처리는 금속재료의 내부응력을 제거하고, 연화하여 조직을 오스테나이트화시키는 과정입니다. 따라서 "연화 및 내부응력 제거"가 가장 적합한 목적입니다. 경도의 증가나 조직의 오스테나이트화, 표면의 경화는 다른 열처리 과정에서 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 담금질 조직 중 가장 경도가 높은 것은?

  1. 펄라이트
  2. 마텐자이트
  3. 솔바이트
  4. 트루스타이트
(정답률: 73%)
  • 마텐자이트는 탄소 함량이 매우 높은 담금질 조직으로, 탄소 원자들이 강하게 결합하여 매우 경도가 높은 성질을 가지고 있습니다. 따라서 가장 경도가 높은 담금질 조직 중 하나입니다. 반면, 펄라이트는 탄소 함량이 낮아 경도가 낮고, 솔바이트와 트루스타이트는 다른 원소와 결합하여 형성되어 경도가 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 구조용 복합재료 중 섬유강화 금속은?

  1. FRTP
  2. SPF
  3. FRM
  4. FRP
(정답률: 72%)
  • 섬유강화 금속은 FRM이다. FRM은 Fiber Reinforced Metal의 약자로, 금속 내부에 섬유강화재료를 혼합하여 강도와 경량화를 동시에 이루는 복합재료이다. 따라서 FRM은 금속의 강도와 내구성을 유지하면서도 경량화가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 합금이 아닌 것은?

  1. 니켈
  2. 황동
  3. 두랄루민
  4. 켈밋
(정답률: 70%)
  • 정답은 "니켈"입니다.

    니켈은 순수한 금속으로, 다른 금속과 합쳐져서 합금이 되는 경우가 많습니다. 하지만 단독으로 존재하는 경우는 합금이 아니라 순수한 금속입니다.

    반면에 황동, 두랄루민, 켈밋은 각각 구리와 아연, 알루미늄과 구리, 코발트와 크롬 등의 금속들이 합쳐져서 만들어진 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 연강의 사용 용도로 적합하지 않은 것은?

  1. 볼트
  2. 리벳
  3. 파이프
  4. 게이지
(정답률: 60%)
  • 연강은 구조물을 만들 때 사용되는 강철로, 강도가 높고 내구성이 좋아서 많이 사용됩니다. "볼트", "리벳", "파이프"는 모두 구조물을 만들 때 연강과 함께 사용될 수 있는 부속품이지만, "게이지"는 연강과 직접적인 관련이 없는 측정 도구이기 때문에 사용 용도로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 마찰자 중 무단(無段)변속장치로 이용할 수 없는 것은?

  1. 홈 마찰자
  2. 에반스 마찰자
  3. 원판 마찰자
  4. 구면 마찰자
(정답률: 45%)
  • 홈 마찰자는 원판과 마찰하여 회전 운동을 전달하는데 사용되는데, 무단(無段)변속장치에서는 회전 운동의 속도를 조절하기 위해 마찰자의 위치를 조절해야 하기 때문에 홈 마찰자는 이용할 수 없다. 따라서 홈 마찰자가 무단(無段)변속장치로 이용할 수 없는 것이다. 반면, 에반스 마찰자, 원판 마찰자, 구면 마찰자는 마찰자의 위치를 조절하여 회전 운동의 속도를 조절할 수 있기 때문에 무단(無段)변속장치에서 이용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 400rpm으로 전동축으로 지지하고 있는 미끄럼 베어링에서 저널의 지름 d=6cm, 저널의 길이 ℓ=10cm이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 44%)
  • 베어링 압력은 다음과 같이 계산할 수 있다.

    P = F/(πdl)

    여기서, F는 레이디얼 하중, d는 저널 지름, l은 저널 길이이다.

    따라서, P = 4.2kN/(π x 6cm x 10cm) = 0.7 MPa

    따라서, 정답은 "0.7"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ=40[N/mm2], 키의 규격(폭×높이) b×h=12mm×10mm이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 80
  2. 85
  3. 90
  4. 95
(정답률: 29%)
  • 묻힘 키의 최소 길이는 다음과 같이 구할 수 있다.

    전달할 수 있는 토크(T)는 다음과 같다.

    T = (π/2) × τ × b × h × ℓ

    여기서, π/2는 강축의 회전운동에 의한 토크 변환 계수이다.

    따라서, 묻힘 키의 최소 길이는 다음과 같다.

    ℓ = (2 × T) / (π × τ × b × h)

    전달할 토크(T)는 다음과 같다.

    T = P / (2 × π × n / 60)

    여기서, P는 전달할 출력, n은 회전속도이다.

    따라서, 전달할 수 있는 토크(T)는 다음과 같다.

    T = (50,000 W) / (2 × π × 350 / 60) ≈ 5,027 Nm

    따라서, 묻힘 키의 최소 길이는 다음과 같다.

    ℓ = (2 × T) / (π × τ × b × h) ≈ 95 mm

    따라서, 정답은 "95"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. SI단위와 기호로 잘못 짝지어진 것은?

  1. 주파수-헤르츠(Hz)
  2. 에너지-줄(J)
  3. 전기량, 전하-와트(W)
  4. 전기저항-옴(Ω)
(정답률: 61%)
  • 전기량과 전하는 쿨롱(C)으로 표시되며, 전력은 와트(W)로 표시됩니다. 전력은 전압(V)과 전류(A)의 곱으로 계산됩니다. 따라서 전기량과 전하는 와트(W)와 짝지어지면 안됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)

  1. 8.59
  2. 16.84
  3. 30.23
  4. 181.38
(정답률: 36%)
  • 최대 전달 동력은 축의 최대 허용비틀림응력을 넘지 않도록 결정된다. 따라서, 최대 전달 동력은 다음과 같이 계산할 수 있다.

    최대 전달 동력 = (최대 비틀림응력) x (단면적) x (회전수) / 1000

    여기서, 단면적은 원통의 단면적인 πr^2 이다. 따라서,

    최대 전달 동력 = (39.2 MPa) x (π(0.025m)^2) x (300 rpm) / 1000
    = 30.23 kW

    따라서, 정답은 30.23 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?

  1. 체크 밸브
  2. 감압 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 78%)
  • 체크 밸브는 유체가 한쪽 방향으로만 흐를 수 있도록 하며, 역류를 방지하는 밸브입니다. 따라서 역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브로 적합합니다. 감압 밸브는 유체의 압력을 일정하게 유지하는 밸브, 시퀀스 밸브는 여러 개의 압력을 순차적으로 제어하는 밸브, 언로드 밸브는 압력을 해제하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 나사를 용도에 따라 체결용과 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 삼각 나사
(정답률: 54%)
  • 운동용 나사는 회전운동을 이용하여 물체를 이동시키는데 사용되는 나사이므로, 삼각 나사는 운동용 나사에 속하지 않습니다. 삼각 나사는 주로 나사를 고정시키는 용도로 사용되며, 체결용 나사에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 스플라인에 대한 설명으로 틀린 것은?

  1. 축에 여러 개의 같은 키 홈을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
  2. 종류에는 각형 스플라인, 헬리컬 스플라인, 세리이션 등이 있다.
  3. 용도는 주로 변속장치, 자동차 변속기 등의 속도변화용 축에 사용된다.
  4. 키 보다 큰 토크를 전달할 수 있다.
(정답률: 47%)
  • 스플라인에 대한 설명으로 틀린 것은 없다. 모든 보기가 맞는 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용응력은 60MPa로 하고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)

  1. 12mm
  2. 18mm
  3. 22mm
  4. 25mm
(정답률: 26%)
  • 나사 잭이 받는 하중은 수직하중과 비틀림하중이 동시에 작용하므로, 나사 막대의 지름을 결정할 때는 두 가지 응력을 모두 고려해야 한다.

    수직응력:

    하중 F = 10kN
    면적 A = πd²/4
    응력 σ = F/A

    허용응력 60MPa에 대입하여 d를 구하면,

    d = √(4F/πσ) = √(4×10,000/π×60) ≈ 22.3mm

    비틀림응력:

    비틀림모멘트 M = F×h
    단면 2차 모멘트 I = πd⁴/64
    비틀림응력 τ = M×d/2I

    수직응력의 1/3 정도로 본다는 조건에 따라,

    τ ≤ σ/3

    허용응력 60MPa에 대입하여 d를 구하면,

    d³ ≥ 3M/πτ = 3×10,000×1000/(π×60/3) ≈ 1,909,859
    d ≥ ∛1,909,859 ≈ 12.6mm

    따라서, 수직응력과 비틀림응력 모두 고려하여 가장 적당한 나사 막대의 지름은 22mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 기본 부하용량이33000N이고, 베어링하중이 4000N인 불베어링이 900rpm로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

  1. 9050
  2. 9500
  3. 10400
  4. 11500
(정답률: 44%)
  • 베어링의 수명시간은 다음과 같이 계산할 수 있다.

    수명시간 = (C/P)^3 x 10^6 ÷ n

    여기서 C는 기본 동적 하중능력, P는 베어링하중, n은 회전속도이다.

    따라서, 주어진 조건에서 수명시간은 다음과 같이 계산할 수 있다.

    수명시간 = (33000/4000)^3 x 10^6 ÷ 900
    = 10400

    따라서, 정답은 "10400"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 주어진 양 끝점만 통과하고 중간의 점은 조정점의 영향에 따라 근사하고 부드럽게 연결되는 선은?

  1. Bezier 곡선
  2. Spline 곡선
  3. Polygonal line
  4. 퍼거슨 곡선
(정답률: 53%)
  • 주어진 양 끝점을 지나는 직선과 조정점을 이용하여 부드럽고 근사한 곡선을 만들기 위해서는 Bezier 곡선을 사용해야 합니다. Bezier 곡선은 주어진 끝점과 조정점을 이용하여 곡선을 정의하며, 이를 통해 부드럽고 근사한 곡선을 만들 수 있습니다. Spline 곡선은 주어진 점들을 이용하여 곡선을 만들지만, 보다 부드럽고 근사한 곡선을 만들기 위해서는 보통 Bezier 곡선을 사용합니다. Polygonal line은 각 점들을 직선으로 연결한 것으로, 부드럽지 않은 곡선을 만듭니다. 퍼거슨 곡선은 Bezier 곡선과 유사하지만, 보다 복잡한 곡선을 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. CAD 용어에 대한 설명 중 틀린 것은?

  1. Pan:도면의 다른 영역을 보기 위해 디스플레이 윈도를 이동시키는 행위
  2. Zoom:화면상의 이미지를 실제 사이즈를 포함하여 확대 또는 축소
  3. Clipping:필요없는 요소를 제거하는 방법, 주로 그래픽에서 클리핑 윈도로 정의된 영역 밖에 존재하는 요소들을 제거하는 것을 의미
  4. Toggle:명령의 실행 또는 마우스 클릭시마다 On 또는 Off가 번갈아 나타나는 세팅
(정답률: 70%)
  • 정답은 "Zoom:화면상의 이미지를 실제 사이즈를 포함하여 확대 또는 축소"가 아닙니다. Zoom은 화면상의 이미지를 실제 사이즈와는 다르게 확대 또는 축소하는 것을 의미합니다. 예를 들어, 100% 크기에서 200% 크기로 확대하는 것이나, 50% 크기로 축소하는 것이 Zoom의 예시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 컴퓨터에서 최소의 입출력 단위로 물리적으로 읽기를 할 수 있는 레코드에 해당하는 것은?

  1. Blok
  2. field
  3. word
  4. bit
(정답률: 54%)
  • 컴퓨터에서 데이터를 읽고 쓰는 최소 단위는 바이트(byte)이다. 하지만 바이트 단위로 읽고 쓰는 것은 비효율적일 수 있기 때문에 여러 바이트를 묶어서 처리하는 것이 일반적이다. 이렇게 묶인 데이터의 단위를 블록(block)이라고 부른다. 따라서 블록은 컴퓨터에서 최소의 입출력 단위로 물리적으로 읽기를 할 수 있는 레코드에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. CAD에서 사용되는 입력장치에 해당하는 않는 것은?

  1. 마우스(mouse)
  2. 트랙볼(track ball)
  3. 플라즈마 디스플레이 패널(plasma display panel)
  4. 라이트펜(light pen)
(정답률: 75%)
  • CAD에서는 플라즈마 디스플레이 패널을 입력장치로 사용하지 않습니다. 플라즈마 디스플레이 패널은 출력장치로 사용되며, CAD에서는 주로 마우스, 트랙볼, 라이트펜 등의 입력장치를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 핵과 열이 각각 m 행과 n 열을 가지면 m×n 행렬이라고 한다. 3×2 행렬과 2×3 행렬을 서로 곱했을 때 그 결과의 행렬(matrix)에서 행(row)의 개수는?

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 58%)
  • 3×2 행렬과 2×3 행렬을 곱하면 결과는 3×3 행렬이 된다. 이유는 첫 번째 행렬의 행의 개수와 두 번째 행렬의 열의 개수가 같기 때문에 곱셈이 가능하며, 결과 행렬의 크기는 첫 번째 행렬의 행의 개수와 두 번째 행렬의 열의 개수가 된다. 따라서 3×2 행렬과 2×3 행렬을 곱하면 결과의 행렬에서 행의 개수는 3이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. CAD 소프트웨어에서 명령어를 아이콘으로 만들어 아이템별로 묶어 명령을 편리하게 이용할 수 있도록 한 것은?

  1. 툴바
  2. 스크롤바
  3. 스크린메뉴
  4. 풀다운메뉴바
(정답률: 81%)
  • 툴바는 CAD 소프트웨어에서 명령어를 아이콘으로 만들어 아이템별로 묶어 명령을 편리하게 이용할 수 있도록 한 것입니다. 이는 사용자가 자주 사용하는 명령어를 더 빠르고 쉽게 접근할 수 있도록 도와주며, 작업 효율성을 높이는 데에 큰 도움을 줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 컴퓨터 그래픽의 기본 요소(PRIMTIVE) 중 3차원 프리미티브에 해당되지 않는 것은?

  1. 구(sphere)
  2. 관(tube)
  3. 원통(cylinder)
  4. 직선(line)
(정답률: 71%)
  • 3차원 프리미티브는 3차원 공간에서 기본적인 도형을 의미합니다. 구, 관, 원통은 모두 3차원 도형으로서 3차원 프리미티브에 해당됩니다. 하지만 직선은 길이만 있고 굵기나 너비가 없는 1차원 도형으로서 3차원 프리미티브에 해당되지 않습니다. 따라서 정답은 "직선(line)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. CAD 시스템의 구성 요소인 모니터와 관련하여 Rersdh라는 용어에 의해서 일어나는 현상과 가장 관계가 가까운 것은?

  1. Flicker 현상
  2. Zoom 현상
  3. Cathode 현상
  4. Compound 현상
(정답률: 66%)
  • Rersdh는 Refresh rate(주사율)의 오타로, 모니터의 주사율이 낮을 때 발생하는 화면 깜빡임 현상인 Flicker 현상과 관련이 가장 가깝습니다. 주사율이 낮을 경우 화면이 빠르게 깜빡이는데, 이는 눈에 불편을 줄 뿐만 아니라 시력에도 영향을 미칠 수 있습니다. 따라서 CAD 시스템에서는 주사율이 높은 모니터를 사용하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 곡면(surface)으로 기하학적 형상을 정의하는 과정에서 곡면 구성 종류가 아닌 것은?

  1. 쿤스 곡면(Coons surface)
  2. 회전 곡면(Revolved surface)
  3. 베지어 곡면(Bezier surface)
  4. 트위스트 곡면(Twist surface)
(정답률: 55%)
  • 트위스트 곡면은 곡면을 구성하는 종류가 아니라, 다른 곡면들을 변형시켜 만들어지는 곡면이기 때문에 정답이다. 즉, 트위스트 곡면은 회전 곡면이나 베지어 곡면 등의 기본적인 곡면을 변형시켜 만들어지는 곡면으로, 곡면을 구성하는 종류가 아니라 변형 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 솔리드 모델의 CSG 표현 방식에 대한 설명으로 거리가 먼 것은?

  1. 기본 입체의 조합으로 물체를 표현한다.
  2. 불 연산(Boolean operation)을 이용한다.
  3. B-rep 표현방식에 대비하여 전개도 작성이 쉽다.
  4. 중량계산을 할 수 있다.
(정답률: 58%)
  • CSG 표현 방식은 기본 입체의 조합으로 물체를 표현하며, 불 연산(Boolean operation)을 이용합니다. 이 방식은 B-rep 표현 방식에 비해 전개도 작성이 쉽다는 장점이 있습니다. B-rep 표현 방식은 물체의 표면을 나타내는 방식으로, 전개도 작성이 어렵고 복잡한 물체의 경우 표현이 어렵습니다. 따라서 CSG 표현 방식은 전개도 작성이 쉽고 복잡한 물체의 표현에 용이합니다. 또한, CSG 표현 방식은 물체의 중량계산을 할 수 있다는 장점도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 이진법 1011을 십진법으로 계산하면 얼마인가?

  1. 2
  2. 4
  3. 8
  4. 11
(정답률: 71%)
  • 이진법에서 각 자리수는 2의 거듭제곱으로 표현된다. 따라서 1011은 2^3 + 2^1 + 2^0 = 8 + 2 + 1 = 11이 된다. 따라서 정답은 "11"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 솔리드 모델(solid model)의 특징 설명으로 틀린 것은?

  1. 두 모델간의 간섭체크가 용이하다.
  2. 물리적 성질 등의 계산이 가능하다.
  3. 이동ㆍ회전 등을 통한 정확한 형상 파악이 곤란하다.
  4. 컴퓨터의 메모리 용량이 많아진다.
(정답률: 72%)
  • 솔리드 모델은 3차원 형상을 정확하게 모델링할 수 있으며, 두 모델간의 간섭체크가 용이하고 물리적 성질 등의 계산이 가능하다는 특징이 있습니다. 하지만 이동ㆍ회전 등을 통한 정확한 형상 파악이 곤란한 이유는 솔리드 모델이 3차원 형상을 표현하기 위해 많은 수의 점, 선, 면 등으로 구성되어 있기 때문입니다. 따라서 이동ㆍ회전 등의 작업을 통해 형상을 파악하기 어렵습니다. 이는 솔리드 모델의 복잡성과 컴퓨터의 메모리 용량 증가와도 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

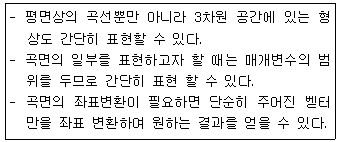

73. 다음 설명의 특징을 가진 곡면에 해당하는 것은?

  1. 원추(Cone)곡면
  2. 퍼거슨(Ferguson)곡면
  3. 베지어(Bezier)곡면
  4. 스플라인(Spline)곡면
(정답률: 59%)
  • - 퍼거슨(Ferguson)곡면은 4개의 곡면 패치(patch)를 이용하여 구성된다.
    - 각 패치는 3차원 공간에서 직사각형 모양을 가지며, 서로 연결되어 있다.
    - 이 곡면은 곡면 패치의 경계선에서도 연속성을 가지고 있어 자연스러운 곡면을 만들 수 있다.
    - 따라서, 이 곡면은 자동차 디자인, 항공기 디자인 등에서 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. f(x, y)=ax2+bxy+cy2+dx+ey+g=0식에 표시된 계수에 의해서 정의되는 도형으로 옳은 것은?

  1. 원:b=0, a=c
  2. 타원:b2-4ac＞0
  3. 포물선:b2-4ac≠0
  4. 쌍곡선:b2-4ac＜0
(정답률: 52%)
  • 주어진 식을 일반 이차곡선의 일반식인 Ax2+Bxy+Cy2+Dx+Ey+F=0와 비교해보면, a=A, b=B, c=C이다. 따라서 이차곡선의 형태를 결정하는 b2-4ac를 계산하면, (B2-4AC)/4 = (b2-4ac)/4 이다.

    원의 경우, B=0이므로 b=0이 되고, 따라서 b2-4ac=0-4ac=-4ac이다. 이 값이 0이 되려면 a=c여야 하므로, "원:b=0, a=c"가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. DXF(Data Exchange File) 파일의 섹션 구성에 해당되지 않는 것은?

  1. header section
  2. library section
  3. tablse section
  4. entities section
(정답률: 55%)
  • DXF 파일의 섹션 구성은 "header section", "tables section", "entities section"으로 이루어져 있습니다. "library section"은 DXF 파일의 섹션 구성에 해당되지 않습니다. 이유는 DXF 파일에는 "library section"이라는 섹션이 존재하지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 기하학적 형상 Modeling에서 B-spline 곡선의 성질 중 곡선상에 있는 몇 개의 점을 알고 있을 때 그에 따른 B-spline 곡선의 조정점을 구할 수 있는데 이를 무엇이라 하는가?

  1. 연속성
  2. 역변환(inverse transform)
  3. convex hull property
  4. 곡선 조정
(정답률: 43%)
  • B-spline 곡선은 조정점의 위치에 따라 곡선의 모양이 결정되기 때문에, 곡선상에 있는 몇 개의 점을 알고 있을 때 이를 통해 조정점을 구하는 것이 필요하다. 이를 역변환(inverse transform)이라고 부르는 이유는, 곡선상에 있는 점들을 조정점으로 변환하는 것이 일반적인 변환(transform)과는 반대 방향으로 이루어지기 때문이다. 따라서, 역변환을 통해 곡선상에 있는 점들을 조정점으로 변환하고, 이를 이용하여 B-spline 곡선을 조정하는 것이 가능하다. 이때, B-spline 곡선은 연속성과 convex hull property를 가지므로, 조정점을 적절히 조절하여 곡선의 모양을 조절할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 원의 중심점을 (x, yc)라 할 때 원의 방정식 표현으로 올바른 것은? (단, r은 원의 반지름이다.)

  1. (x+xc)2+(y+yc)2=r2
  2. (x-xc)2+(y-yc)2=r
  3. (x+xc)2+(y+yc)2=r
  4. (x-xc)2+(y-yc)2=r2
(정답률: 45%)
  • 원의 방정식은 일반적으로 "(x-a)² + (y-b)² = r²"의 형태를 가진다. 여기서 (a,b)는 원의 중심점이고 r은 반지름이다. 따라서 주어진 보기 중에서 올바른 것은 "(x-xc)² + (y-yc)² = r²"이다. 이는 (xc,yc)를 중심으로 하고 반지름이 r인 원을 나타내는 방정식이다. x와 y의 좌표값에서 중심점의 좌표값을 빼주는 이유는 원의 중심점을 (0,0)으로 옮겨서 계산하기 위함이다. 따라서 (x-xc)와 (y-yc)는 각각 x와 y가 중심점으로부터 얼마나 떨어져 있는지를 나타내는 값이 되고, 이 값들의 제곱의 합이 반지름의 제곱과 같아지는 것이 원의 방정식이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 솔리드모델링에서 기본형상의 불 연산방법이 아닌 것은?

  1. 합집합
  2. 차집합
  3. 곱집합
  4. 교집합
(정답률: 75%)
  • 솔리드모델링에서 기본형상의 불 연산 방법은 합집합, 차집합, 교집합이다. 그러나 곱집합은 불 연산 방법이 아니라 두 개의 형상을 결합하는 방법이다. 곱집합은 두 개의 형상을 겹쳐서 하나의 형상으로 만드는 것으로, 예를 들어 두 개의 정육면체를 겹쳐서 하나의 정육면체로 만드는 것이다. 따라서 곱집합은 불 연산 방법이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 와이어 프레임 모델의 장점에 해당하지 않는 것은?

  1. 데이터의 구조가 간단하다.
  2. 모델 작성이 용이하다.
  3. 투시도의 작성이 용이하다.
  4. 물리적 성질(질량)의 계산이 가능하다.
(정답률: 75%)
  • 와이어 프레임 모델은 3차원 모델링의 가장 기본적인 형태로, 데이터의 구조가 간단하고 모델 작성이 용이하며 투시도의 작성이 용이하다는 장점이 있다. 하지만 물리적 성질(질량)의 계산은 모델의 형태와 구조를 고려해야 하므로, 와이어 프레임 모델의 장점에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 식은 3차원 공간 상에서의 좌표변환시 x축을 중심으로 θ만큼 회전하는 행렬식(matrix)을 나타낸다. (X)에 알맞은 값은?

  1. sin θ
  2. -sin θ
  3. cos θ
  4. -cos θ
(정답률: 51%)
  • 정답은 "-sin θ"이다.

    이유는 x축을 중심으로 θ만큼 회전하는 경우, y와 z축은 변화하지 않고 x축만 변화하게 된다. 따라서 y와 z축에 대한 변환 행렬의 값은 각각 1과 1이 되어야 한다.

    그리고 x축에 대한 변환 행렬의 값은 cos θ와 -sin θ가 된다. 이는 삼각함수의 정의에 따라 x축의 변화량이 cos θ, y축의 변화량이 -sin θ가 되기 때문이다.

    따라서, x축을 중심으로 θ만큼 회전하는 행렬식은 다음과 같다.

    [1 0 0]
    [0 cos θ -sin θ]
    [0 sin θ cos θ]

    따라서, 정답은 "-sin θ"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
