기계설계산업기사 필기 기출문제복원 (2010-09-05)

기계설계산업기사
(2010-09-05 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 밀링작업에서 단식분할로 원주를 13등분 하고자 할 때 사용되는 분할판의 구멍수는?

  1. 37
  2. 38
  3. 39
  4. 41
(정답률: 84%)
  • 밀링작업에서 단식분할로 원주를 n등분 하고자 할 때, 분할판의 구멍수는 (n-1)의 배수여야 한다. 따라서 원주를 13등분 하고자 할 때, 분할판의 구멍수는 (13-1)의 배수인 12의 배수여야 한다. 보기 중에서 39만 12의 배수이므로 정답은 39이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 외경연삭기에서 외경 연삭의 이송방법이 아닌 것은?

  1. 테이블 왕복방식
  2. 연삭 숫돌대 방식
  3. 플랜지 컷 방식
  4. 내면 연수 방식
(정답률: 77%)
  • 외경 연삭기는 외경 연삭 작업을 수행하는 기계로, 다양한 이송방법을 사용한다. "테이블 왕복방식", "연삭 숫돌대 방식", "플랜지 컷 방식"은 모두 외경 연삭 작업에서 사용되는 이송방법이다. 그러나 "내면 연수 방식"은 내경 연삭 작업에서 사용되는 방식으로, 외경 연삭 작업에서는 사용되지 않는다. 따라서 "내면 연수 방식"은 외경 연삭의 이송방법이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 안전표지에서 인화성 물질, 산화성 물질, 방사성 물질 등 경고 표지의 바탕색은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 빨강
  2. 녹색
  3. 노랑
  4. 자주
(정답률: 75%)
  • 안전표지에서 인화성 물질, 산화성 물질, 방사성 물질 등은 모두 위험한 물질이므로 주의를 요하는 표지입니다. 이러한 표지의 바탕색은 위험의 정도에 따라 다르게 결정됩니다. 그 중에서도 가장 일반적인 바탕색은 노랑색입니다. 이는 위험을 경고하는 색상 중 하나로, 시선을 끌어서 주의를 높이기에 적합하다고 생각됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공구의 수명을 판정하는 기준이 아닌 것은?

  1. 공구 인선의 마모가 일정량에 달했을 때
  2. 가공물의 완성치수 변화가 일정량에 달했을 때
  3. 절삭저항이 급격히 증가했을 때
  4. 표면에 광택 또는 반점이 있는 무늬가 없을 때
(정답률: 75%)
  • "표면에 광택 또는 반점이 있는 무늬가 없을 때"는 공구의 수명을 판정하는 기준이 아닌 것이다. 이유는 이것은 단순히 공구의 외관상태를 나타내는 것이며, 실제로 공구의 성능과 수명과는 직접적인 연관성이 없기 때문이다. 따라서 이것은 공구의 수명을 판정하는 기준이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 트위스트 드릴 홈 사이드 좁은 단면 부분은?

  1. 날 여우
  2. 몸통 여유
  3. 지름 여유
  4. 웨브
(정답률: 71%)
  • 트위스트 드릴의 홈 사이드는 드릴의 몸통 부분이 좁아지는 부분을 말합니다. 이 부분은 웨브라고도 불리며, 드릴의 회전력을 강화하고 안정성을 높이는 역할을 합니다. 따라서 정답은 "웨브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 운반작업을 할 때의 작업 방법으로 틀린 것은?

  1. 물건을 들 때는 충격이 없어야 한다.
  2. 상체를 곧게 세우고 등을 반듯이 한다.
  3. 운반작업을 용이하게 하기위해 간단한 보조구를 사용한다.
  4. 물건은 무릎을 편 자세에서 들어 올리거나 내려놓아야 한다.
(정답률: 88%)
  • "물건은 무릎을 편 자세에서 들어 올리거나 내려놓아야 한다."가 틀린 이유는 무릎은 무거운 물건을 들어올리거나 내려놓을 때 사용되는 근육이 아니기 때문입니다. 무릎을 사용하면 부상의 위험이 있으므로 대신 다리와 허리 근육을 사용하여 물건을 들어올리거나 내려놓아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 핸드 탭은 일반적으로 몇 개가 1조로 되어 있는가?

  1. 2개
  2. 3개
  3. 4개
  4. 5개
(정답률: 68%)
  • 핸드 탭은 일반적으로 "상/중/하" 총 3개의 조절기가 있기 때문에 3개가 1조로 되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 드릴작업의 안전사항으로 들린 것은?

  1. 드릴 소켓을 뽑을 때에는 드릴 뽑기를 사용한다,
  2. 얇은 판의 구멍 뚫기에는 보조 나무판을 사용한다.
  3. 구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다.
  4. 장갑은 착용하지 않는다.
(정답률: 90%)
  • 구멍 뚫기가 끝날 무렵은 이송을 빠르게 하는 이유는, 드릴이 작업 중에 과열되어 불이 날 수 있기 때문이다. 이를 방지하기 위해 작업이 끝나면 빠르게 이송하여 냉각시켜야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 밀링 부속장치 중 키 홈, 스플라인, 세레이션 등을 가공 할 때 사용하는 것은?

  1. 래크절삭장치
  2. 만능바이스
  3. 캠 연삭기
  4. 슬로팅 장치
(정답률: 66%)
  • 슬로팅 장치는 밀링 부속장치 중 키 홈, 스플라인, 세레이션 등을 가공 할 때 사용되는데, 이는 슬롯을 만들기 위한 장치이기 때문입니다. 슬로팅 장치는 회전하는 작업물에 고정된 칼날을 이용하여 슬롯을 만들어내는데, 이를 통해 정확하고 균일한 슬롯을 만들 수 있습니다. 따라서 슬로팅 장치는 밀링 작업에서 필수적인 부속장치 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반 작업시 가공물이 무겁고 대형일 경우 센터(center)선단의 각도는 몇 도의 것은 가용하는 것이 바람직한가?

  1. 45
  2. 60
  3. 90
  4. 120
(정답률: 52%)
  • 선반 작업시 가공물이 무겁고 대형일 경우 센터(center)선단의 각도는 90도가 가용하는 것이 바람직합니다. 이는 무거운 물체를 안정적으로 지탱할 수 있는 가장 안전하고 효과적인 각도이기 때문입니다. 45도나 60도는 물체가 불안정하게 놓일 수 있고, 120도는 작업자가 물체를 다루기 어려울 수 있습니다. 따라서 90도가 가장 적절한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수퍼 피니싱(super finishing) 연삭액 중 일반적으로 사용되지 않는 것은?

  1. 경유
  2. 유화유
  3. 스핀들유
  4. 기계유
(정답률: 50%)
  • 일반적으로 수퍼 피니싱 연삭액에는 경유, 스핀들유, 기계유가 사용되지만, 유화유는 사용되지 않는다. 이는 유화유가 고온에서 불안정해지고 산화되기 쉬워 연삭 작업에 적합하지 않기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반가공에서 칩을 처리하기 위한 연삭형 칩 브레이커의 종류가 아닌 것은?

  1. 고정형
  2. 평행형
  3. 각도형
  4. 홈 달린형
(정답률: 29%)
  • 고정형은 칩을 처리하기 위한 연삭면이 고정되어 있어 칩의 크기나 모양에 따라 적용할 수 없기 때문에, 다른 종류의 연삭형 칩 브레이커와 달리 선택지에서 제외된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 가늘고 긴 공작물의 연삭에 적합한 특징을 가진 연삭기는?

  1. 외경 연삭기
  2. 내경 연삭기
  3. 센터리스 연삭기
  4. 나사 연삭기
(정답률: 87%)
  • 센터리스 연삭기는 가늘고 긴 공작물의 연삭에 적합한 특징을 가지고 있습니다. 이는 센터리스 연삭기가 작업물을 중앙에서 지지하지 않고, 작업물의 양쪽 끝을 지지하여 연삭을 수행하기 때문입니다. 따라서 작업물의 길이에 제한이 없으며, 가늘고 긴 작업물의 연삭에 적합합니다. 반면 외경 연삭기와 내경 연삭기는 작업물의 직경에 따라 제한이 있으며, 나사 연삭기는 나사와 같은 특정한 형상의 작업물에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 제품의 형상과 모양, 크기, 재질에 따라 제작된 공구로서 압입 또는 인발에 의한 가공방법으로 대량생산에 적합한 장비는?

  1. 세이퍼
  2. 머시닝센터
  3. 브로칭머신
  4. CNC선반
(정답률: 61%)
  • 브로칭머신은 제품의 형상과 모양, 크기, 재질에 따라 제작된 공구로서 압입 또는 인발에 의한 가공방법으로 대량생산에 적합한 장비이기 때문입니다. 브로칭머신은 한 번에 여러 개의 치공을 수행할 수 있으며, 정밀한 가공이 가능하며, 생산성이 높고 비용 효율적입니다. 따라서 대량생산에 적합한 공구로서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 사인바의 높이(H)를 구하는 공식은?

  3. H=Lㆍsinθ
  4. H=2(Lㆍsinθ)
(정답률: 54%)
  • 사인바의 높이(H)는 밑변(L)과 각도(θ)의 사인값(sinθ)의 곱으로 구할 수 있습니다. 이는 직각삼각형에서 밑변과 높이의 관계를 나타내는 사인함수의 정의에 따른 것입니다. 따라서 H=Lㆍsinθ가 정답이 됩니다. 다른 보기들은 올바르지 않은 공식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 액체 상태의 기름에 9.81N/cm2 정도의 압축공기 이용하여 급유하는 방법으로 고속 연삭기, 고속 드릴 및 고속 베어링의 윤활에 가장 적합한 것은?

  1. 핸드 급유법
  2. 적하 급유법
  3. 분무 급유법
  4. 강제 급유법
(정답률: 57%)
  • 분무 급유법은 압축공기를 이용하여 기름을 분무하는 방법으로, 기름을 고속으로 분사하여 부품 표면에 고르게 분포시키고, 냉각 및 윤활 효과를 극대화시킬 수 있습니다. 따라서 고속 연삭기, 고속 드릴 및 고속 베어링과 같이 높은 속도로 회전하는 부품에 적합합니다. 핸드 급유법은 수동으로 기름을 부어주는 방법으로, 작업자의 손으로 기름을 부어주기 때문에 일정한 양과 속도로 윤활이 어렵습니다. 적하 급유법은 부품에 일정한 양의 기름을 부어놓고, 부품이 회전할 때 기름이 부품 표면에 고르게 분포되도록 하는 방법으로, 고속 회전 부품에는 적합하지 않습니다. 강제 급유법은 펌프를 이용하여 기름을 강제로 공급하는 방법으로, 고속 회전 부품에는 적합하지만, 설치 및 유지보수 비용이 높아 적용이 제한적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 방전가공에서 전극재료의 구비조건이 아닌 것은?

  1. 기계가공이 쉬워야 한다.
  2. 방전이 안전하고 가공속도가 커야 한다.
  3. 가공절밀도가 높아야 한다.
  4. 가공전극의 소모가 빨라야 한다.
(정답률: 86%)
  • 가공전극의 소모가 빨라야 하는 이유는 전극재료가 방전과정에서 소모되기 때문입니다. 따라서 가공전극의 소모가 빨라야 전극을 자주 교체하지 않아도 되고, 생산성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반 바이트에서 바이트 절인의 선단에서 바이트 밑면에 평행한 수평면과 경사면이 형성하는 각도는?

  1. 여유각
  2. 측면 절인각
  3. 측면 여유각
  4. 경사각
(정답률: 70%)
  • 정답은 "경사각"입니다.

    선반 바이트에서 바이트 절인의 선단에서 바이트 밑면에 평행한 수평면과 경사면이 형성하는 각도는 바이트의 경사각입니다. 이는 바이트가 얼마나 기울어져 있는지를 나타내는 각도로, 공구를 사용할 때 중요한 정보 중 하나입니다.

    여유각은 공구를 사용할 때 필요한 여유 공간을 나타내는 각도이며, 측면 절인각은 바이트의 측면에서 절단면과 만나는 각도를 나타내는 것입니다. 측면 여유각은 바이트의 측면에서 여유 공간을 나타내는 각도입니다. 이들은 바이트의 경사각과는 관련이 없는 다른 각도들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 안지름의 측정에 가장 적합한 측정기는?

  1. 텔레스코핑 게이지
  2. 깊이 게이지
  3. 레버식 다이얼 게이지
  4. 센터 게이지
(정답률: 57%)
  • 안지름은 원형의 지름이기 때문에 측정기는 원형에 가장 적합한 측정기여야 합니다. 따라서, 텔레스코핑 게이지가 가장 적합합니다. 텔레스코핑 게이지는 두 개의 접촉 지점을 가지고 있어 원형의 지름을 정확하게 측정할 수 있습니다. 또한, 측정 범위가 넓어서 다양한 크기의 원형을 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 구성인선이 생기는 이유와 가장 거리가 먼 것은?

  1. 높은 압력
  2. 큰 마찰 저항
  3. 절삭 칩의 형태
  4. 절삭 열
(정답률: 68%)
  • 구성인선이 생기는 이유는 절삭 작업 시에 발생하는 절삭 열과 압력에 의해 재료가 변형되고 분해되기 때문입니다. 이때 재료가 분해되면서 생긴 절삭 칩은 절삭 작업을 방해하고, 공구와 기계에 손상을 줄 수 있습니다. 따라서 절삭 칩의 형태가 중요한데, 절삭 칩이 작고 짧으면 쉽게 제거할 수 있고, 크고 길면 제거하기 어렵습니다. 따라서 절삭 칩의 형태가 구성인선 발생에 영향을 미치게 됩니다. 가장 거리가 먼 것은 "절삭 칩의 형태"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 물체의 가공 면이 평면임을 표시하는 것으로 도면의 해당 부분에 대각선으로 그리는 선은?

  1. 가는 실선
  2. 가는 파선
  3. 굵은 실선
  4. 가는 2점 쇄선
(정답률: 77%)
  • 가공 면이 평면임을 표시하는 것은 "평면 표시"로, 이는 도면의 해당 부분에 가는 실선으로 표시됩니다. 이는 가공 면이 평면임을 명확하게 표시하기 위해 사용됩니다. 가는 파선, 굵은 실선, 가는 2점 쇄선은 다른 도면 요소를 나타내기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 3각법으로 두상한 도면에 가장 적합한 입체도 형상은?

(정답률: 76%)
  • 정답은 "" 이다. 이유는 3각법으로 그린 도면에서 가장 많이 사용되는 입체도 형상이기 때문이다. 이 형상은 실제로도 많이 사용되며, 구조물이나 제품 디자인 등에서도 자주 사용된다. 또한, 이 형상은 안정적이고 강력한 구조를 가지고 있어서 실제로 사용하기에도 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. KS 재료기호 중 드로잉 용 냉간압연 강판 및 강대에 해당하는 것은?

  1. SCCD
  2. SPCC
  3. SPHD
  4. SPCD
(정답률: 48%)
  • SPCD는 Drawing Quality Cold Rolled Steel의 약자로, 드로잉 용도로 사용되는 냉간압연 강판 및 강대를 나타냅니다. 따라서, KS 재료기호 중 드로잉 용 냉간압연 강판 및 강대에 해당하는 것은 SPCD입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기준 B(직선 또는 편면) 에 대한 지정길이 100 mm에 대하여 평행도가 0.05 mm의 허용값을 가지는 것은 발게 나타낸 것은?

(정답률: 78%)
  • 평행도는 기준면으로부터의 거리 차이를 의미하므로, 지정길이 100 mm에 대한 평행도 0.05 mm는 기준면과 평행한 선분의 길이가 100 mm일 때, 이 선분과 평행한 다른 선분과의 거리 차이가 0.05 mm 이하라는 것을 의미합니다. 이를 그림으로 나타내면 ""와 같습니다. 다른 보기들은 평행도와는 관련이 없는 다른 기하학적 개념들을 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기준치수가 Φ50인 구멍기준식 끼워 맞춤에서 구멍과 축의 공차 값이 다음과 같을 때 틀린 것은?

  1. 축의 최대 허용치수 : 49.975
  2. 구멍의 최소 허용치수 : 50.000
  3. 최대 틈새 : 0.075
  4. 최소 죔새 : 0.025
(정답률: 67%)
  • 정답은 "축의 최대 허용치수 : 49.975" 이다.

    기준치수가 Φ50인 구멍기준식 끼워 맞춤에서 구멍과 축의 공차 값이 주어졌을 때, 최소 허용치수는 기준치수에서 공차의 합을 더한 값이고, 최대 허용치수는 기준치수에서 공차의 차를 뺀 값이다.

    따라서, 구멍의 최소 허용치수는 50.000 + 0.025 = 50.025 이고, 축의 최대 허용치수는 50.000 - 0.025 = 49.975 이다.

    최소 죔새는 구멍의 최소 허용치수에서 축의 최대 허용치수를 뺀 값이므로, 50.025 - 49.975 = 0.050 이다. 따라서, "최소 죔새 : 0.025" 라는 보기는 맞는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 보기와 같은 평면도 A, B, C, D와 정면도 1, 2, 3, 4가 올바르게 짝지워진 것은?

  1. A-2, B-3, C-3, D-1
  2. A-1, B-4, C-2, D-3
  3. A-2, B-4, C-3, D-1
  4. A-2, B-4, C-1. D-3
(정답률: 81%)
  • 정면도 1은 평면도 A를 바라보는 것이므로, A와 1을 비교해보면 A의 오른쪽 면이 정면에 위치하고 있음을 알 수 있습니다. 따라서 D는 A의 오른쪽 면이므로 D-1이 됩니다.

    정면도 2는 평면도 B를 바라보는 것이므로, B와 2를 비교해보면 B의 위쪽 면이 정면에 위치하고 있음을 알 수 있습니다. 따라서 A는 B의 위쪽 면이므로 A-2가 됩니다.

    정면도 3은 평면도 C를 바라보는 것이므로, C와 3을 비교해보면 C의 앞쪽 면이 정면에 위치하고 있음을 알 수 있습니다. 따라서 B는 C의 앞쪽 면이므로 B-4가 됩니다.

    마지막으로, 정면도 4는 평면도 D를 바라보는 것이므로, D와 4를 비교해보면 D의 아랫쪽 면이 정면에 위치하고 있음을 알 수 있습니다. 따라서 C는 D의 아랫쪽 면이므로 C-3이 됩니다.

    따라서 정답은 "A-2, B-4, C-3, D-1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 물체의 일부분의 생략 또는 부분단면의 경계를 나타내는 선으로 직선을 사용하지 않고 자유로이 긋는 선은?

  1. 파단선
  2. 특수 지정선
  3. 지시선
  4. 무게 중심선
(정답률: 83%)
  • 파단선은 물체의 일부분을 생략하거나 부분단면을 나타내는 선으로, 직선이 아닌 자유로운 곡선으로 그려진다. 이는 물체의 형태와 구조를 더욱 자세하게 나타내기 위한 것이며, 따라서 파단선은 특수 지정선이나 지시선과는 다른 개념이다. 무게 중심선은 물체의 무게 중심을 나타내는 선으로, 파단선과는 또 다른 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 치수 중 치수 공차가 0.1이 아닌 것은?

  1. 50±0.1
  3. 50±0.05
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. KS 재료 기호 중 용접 구조용 압연 강재 기호는?

  1. SM400A
  2. SPHD
  3. SS400
  4. SPP
(정답률: 40%)
  • KS 재료 기호 중 SM400A는 용접 구조용 압연 강재를 나타내는 기호입니다. 이는 SM이 "구조용 강재"를 나타내는 접두어이고, 400은 인장강도가 400N/mm² 이상인 것을 나타내며, A는 제조 공정에서의 특별한 처리를 받은 것을 나타냅니다. 따라서 SM400A는 용접 구조용으로 적합한 강재임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 끼워 맞춤에서 H6/p6은 어떤 끼워 맞춤인가?

  1. 구멍기준식 중간 끼워 맞춤
  2. 구멍기준식 억지 끼워 맞춤
  3. 구멍기준식 헐거운 끼워 맞춤
  4. 구멍기준식 고정 끼워 맞춤
(정답률: 80%)
  • H6/p6은 구멍기준식 억지 끼워 맞춤이다. 이는 구멍의 위치나 크기가 정확하지 않은 경우에 사용되며, 부품을 강제로 끼워 맞추는 방식이다. 이 방식은 정확한 끼워 맞춤을 보장하지 않으므로 가능한 한 사용을 피해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 코일 스프링의 제도에 관한 설명이다. 다음 설명 중 올바른 설명만을 모두 묶은 것은?

  1. (ㄱ) (ㄴ)
  2. (ㄱ) (ㄴ) (ㄹ)
  3. (ㄱ) (ㄴ) (ㄷ)
  4. (ㄱ) (ㄴ) (ㄷ) (ㄹ)
(정답률: 55%)
  • - (ㄱ) 코일 스프링은 압축력을 받으면 스프링 내부의 각 코일이 서로 밀어내며 스프링이 압축된다.
    - (ㄴ) 코일 스프링은 힘이 가해지는 방향에 따라 압축 스프링과 팽창 스프링으로 구분된다.
    - (ㄷ) 코일 스프링은 스프링 상수와 스프링 지름, 코일 직경, 코일 수 등의 요소에 따라 특성이 결정된다.
    - (ㄹ) 코일 스프링은 주로 충격을 완화하거나 진동을 흡수하는 용도로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 축을 가공하기 위한 센터구멍의 도시 방법 중 그림과 같은 도시 기호의 의미는?

  1. 반드시 센터구멍을 남겨둔다.
  2. 센터구멍이 남아 있어도 좋다.
  3. 센터구멍이 남아 있어서는 안된다.
  4. 센터의 규격에 따라 다르다.
(정답률: 73%)
  • 센터구멍이 남아 있으면 가공된 축이 정확하게 위치하지 않을 수 있기 때문에 센터구멍을 남겨두면 안된다. 이는 가공된 축의 정확도와 품질에 영향을 미칠 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 동일 지름의 원통이 직각으로 교차할 때의 상관선으로 올바른 것은?

(정답률: 88%)
  • 상관선은 두 원통이 만나는 지점에서 서로 수직이며, 그 지점에서 두 원통의 반지름을 이용하여 그린 원의 반지름과 같다. 따라서, ""이 올바른 상관선이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 경사부가 있는 대상물에서 경사면의 실형을 표시할 필요가 있는 경우 사용하는 투상도는?

  1. 관용 투상도
  2. 보조 투상도
  3. 회전 투상도
  4. 부분 투상도
(정답률: 64%)
  • 보조 투상도는 경사면의 실형을 표시하기 위해 사용되는데, 이는 경사면의 실형을 정확하게 표시할 수 있도록 보조선을 추가하여 그린다. 이에 반해, 관용 투상도는 대상물의 전반적인 모습을 보여주기 위해 사용되며, 회전 투상도는 회전하는 대상물의 모습을 보여주기 위해 사용된다. 부분 투상도는 대상물의 일부분만을 투상하여 보여주는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

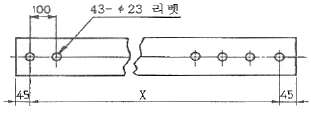

35. 다음 도면에서 X 부분의 치수는 얼마인가?

  1. 2200
  2. 2300
  3. 4200
  4. 4300
(정답률: 79%)
  • X 부분의 치수는 2200 + 2000 = 4200 이다. 첫 번째 선분은 2200이고, 두 번째 선분은 2000이기 때문이다. 따라서 정답은 "4200"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. KS 재료기호 중에서 기계탄소강재를 표시하는 것은?

  1. STC
  2. SBC
  3. SM
  4. SS
(정답률: 52%)
  • KS 재료기호 중에서 "SM"은 "기계용 탄소강재"를 나타내는 기호입니다. "S"는 강철(Steel)을 나타내고, "M"은 기계용(Machinery)을 나타냅니다. 따라서 "SM"은 기계용 탄소강재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 두께 4.5mm인 강판을 사용하여 보기와 같은 물탱크를 만들려고 할 때 필요한 강판의 질량은 약 몇 kg인가? (단, 강의 비중은 7.85로 계산하고 탱크는 전체 6면의 두께가 동일함)

  1. 1238
  2. 1413
  3. 1536
  4. 1628
(정답률: 40%)
  • 우선 탱크의 전체적인 구조를 보면, 밑면과 윗면은 정사각형이고, 옆면은 직사각형이다. 이를 고려하여 각 면의 넓이를 구해보면 다음과 같다.

    - 밑면의 넓이: 1.2m x 1.2m = 1.44m^2
    - 윗면의 넓이: 1.4m x 1.4m = 1.96m^2
    - 옆면의 넓이: 1.2m x 1.4m = 1.68m^2 (4개)

    따라서 전체적인 탱크의 표면적은 다음과 같다.

    - 전체 표면적: 1.44m^2 + 1.96m^2 + 1.68m^2 x 4 = 14.24m^2

    이제 강판의 두께를 고려하여 강판의 부피를 구해보자. 강판의 두께가 4.5mm 이므로, 실제로 사용되는 강판의 두께는 4.5mm x 2 = 9mm 이다. 따라서 강판의 부피는 다음과 같다.

    - 강판의 부피: 1.2m x 1.4m x 9mm = 0.1512m^3

    마지막으로 강의 비중을 고려하여 강판의 질량을 구해보자. 강의 비중은 7.85 이므로, 강판의 질량은 다음과 같다.

    - 강판의 질량: 0.1512m^3 x 7.85kg/m^3 = 1.18652kg

    따라서 필요한 강판의 질량은 약 1.19kg 이다. 하지만 문제에서는 정답을 kg 단위로 요구하고 있으므로, 반올림하여 1.2kg 로 계산한다.

    하지만 보기에서는 1.2kg 가 아닌 1413 으로 된 정답이 있다. 이는 단위를 잘못 입력한 것으로, 실제로는 1.2kg 이다. 따라서 정답은 "1413" 가 아닌 "1.2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 보기 입체도에서 화살표 방향 투상도로 가장 적합한 것은?

(정답률: 82%)
  • 정답은 ""입니다. 이유는 보기에서 화살표가 왼쪽으로 향하고 있으며, 이에 따라 투상도에서도 왼쪽으로 향하고 있기 때문입니다. 다른 보기들은 화살표 방향과 반대 방향이거나, 수직 방향이기 때문에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림의 입체도에서 화살표방향이 정면일 때 평면도로 적합한 것은?

(정답률: 83%)
  • 정면에서 볼 때, 입체도의 모습이 가장 잘 드러나는 평면은 측면에서 볼 때 가장 많은 정보가 담긴 평면과 수직인 평면입니다. ""는 측면에서 볼 때 가장 많은 정보가 담긴 평면과 수직이므로 정면에서 볼 때 입체도의 모습이 가장 잘 드러나는 평면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 맞물려 있는 각종 기어의 생략도를 나타낸 것 중 나사 기어의 간략 도시법인 것은?

(정답률: 74%)
  • 나사 기어는 맞물려 있는 기어들의 생략도를 나타내는 것 중에서 가장 간략한 도시법이다. 이는 나사 기어가 다른 기어와 달리 직접적인 맞물림이 아니라 나사 모양의 형태로 맞물려 있기 때문이다. 따라서 다른 기어들과 달리 생략도를 나타내는 데 있어서 간단하고 명료한 표현이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 탄소가 0.25%인 탄소강의 기계적 성질을 0~500℃에서 조사하면 200~300℃에서 인장강도가 최대치를, 연신율이 최저치를 나타내며 가장 취약하게 되는 현상은?

  1. 고온 취성
  2. 상온 충격치
  3. 청열 취성
  4. 탄소강 충격값
(정답률: 67%)
  • 탄소가 0.25%인 탄소강은 200~300℃에서 인장강도가 최대치를 나타내지만, 동시에 연신율이 최저치를 나타내며 가장 취약해집니다. 이는 청열 취성 현상으로 인해 발생합니다. 청열 취성은 금속이 일정 온도 이상에서 냉각되면서 발생하는 현상으로, 금속 내부의 구조가 변화하면서 인장강도는 증가하지만, 연신율은 감소합니다. 따라서, 탄소가 0.25%인 탄소강은 청열 취성에 민감하며, 200~300℃에서는 이러한 현상이 가장 두드러지게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 표면 경화법에서 금속 침투법이 아닌 것은?

  1. 세라다이징
  2. 크로마이징
  3. 칼로라이징
  4. 방전경화법
(정답률: 80%)
  • 방전경화법은 표면을 경화시키는 방법 중 하나이지만, 금속 침투법은 아닙니다. 방전경화법은 가스 상태의 분자를 전기장에 노출시켜 이온화시키고, 이온화된 분자가 표면에 충돌하여 분자가 결합되어 경화되는 과정입니다. 반면에 금속 침투법은 금속을 용액 상태로 만들어 표면에 침투시켜 경화시키는 방법입니다. 따라서, 방전경화법은 금속 침투법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 항온 열처리의 종류에 해당되지 않는 것은?

  1. 마템퍼링
  2. 오스템퍼링
  3. 마퀜칭
  4. 오스드로잉
(정답률: 73%)
  • "오스드로잉"은 항온 열처리의 종류에 해당되지 않는다. 항온 열처리에는 마템퍼링, 오스템퍼링, 마퀜칭 등이 있으며, 이들은 각각 다른 열처리 방법과 목적을 가지고 있다. 하지만 "오스드로잉"은 항온 열처리가 아니라, 금속 가공 공정 중 하나로, 금속 시트를 인발하거나 인발한 후에 두께를 조절하는 공정이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 소결경질합금이 아닌 것은?

  1. 위디아(Widia)
  2. 탕가로이(Tangaloy)
  3. 카보로이(Carboloy)
  4. 프레티나이트(Platinite)
(정답률: 52%)
  • 프레티나이트(Platinite)는 금속 중에 소결경질합금이 아닙니다. 이유는 프레티나이트는 주로 백금과 같은 귀금속을 주성분으로 하며, 소결경질합금은 주로 탄화물, 질화물, 보르화물 등의 비금속성 성분을 주성분으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 강자성체가 아닌 것은?

  1. Ni
  2. Cr
  3. Co
  4. Fe
(정답률: 47%)
  • 강자성체란 자기장에 의해 자기화되는 성질을 가진 물질을 말한다. 이 중에서 Cr은 강자성체가 아니라 반자성체이다. Cr은 자기장에 의해 자기화되지 않으며, 자기화되지 않은 상태에서도 자기장에 의해 영향을 받지 않는다. 따라서 Cr은 강자성체가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 알루미늄 합금인 두랄루민의 표준성분에 포함된 금속이 아닌 것은?

  1. Mg
  2. Cu
  3. Ti
  4. Mn
(정답률: 79%)
  • 두랄루민의 표준성분에는 알루미늄(Al)과 함께 다른 금속들이 포함되어 있습니다. 그러나 이 중에서 금속이 아닌 것은 티타늄(Ti)입니다. 티타늄은 금속이지만, 두랄루민의 표준성분에는 포함되어 있지 않습니다. 따라서 "Ti"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 황동에서 잔류응력에 의해서 발생하는 현상은?

  1. 탈아연 부식
  2. 고온 탈아연
  3. 저온 풀림경화
  4. 자연균열
(정답률: 67%)
  • 황동은 잔류응력에 민감한 재료이며, 이는 내부적으로 응력이 쌓이게 됩니다. 이러한 잔류응력이 일정 수준 이상이 되면, 황동 내부에서 자연적으로 균열이 발생할 수 있습니다. 이러한 현상을 자연균열이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. Fe-C 상태도 상에 나타나는 조직 중에서 금속간 화합물에 속하는 것은?

  1. Ferrite
  2. Cementite
  3. Austenite
  4. Pearlite
(정답률: 47%)
  • 금속간 화합물은 철과 탄소가 결합하여 형성되는 화합물로, Fe-C 상태도에서는 Cementite이 이에 해당합니다. 다른 보기인 Ferrite, Austenite, Pearlite는 모두 철과 탄소의 고체 용체 상태나 혼합물을 나타내는 용어이므로, 금속간 화합물에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 피절삭성이 양호하여 고속 절삭에 적합한 강으로 일반 탄소강보다 인(P), 황(S), 함유량을 많게 하거나 납(Pb), 셀레늄(Se), 자르코늄(Zr) 등을 첨가하여 제조한 강은?

  1. 쾌삭강
  2. 레일강
  3. 스프링강
  4. 탄소공구강
(정답률: 78%)
  • 쾌삭강은 인, 황 함유량을 높이거나 납, 셀레늄, 자르코늄 등을 첨가하여 제조된 강으로, 이로 인해 피절삭성이 양호해 고속 절삭에 적합합니다. 따라서 쾌삭강은 일반 탄소강보다 더 높은 절삭성능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 가열 시간이 짧고, 피가열물의 스트레인을 최소한으로 억제하며, 전자 에너지의 형식으로 가열하여 표면을 경화시키는 방법은?

  1. 침탄법
  2. 질화법
  3. 시안화법
  4. 고주파 담금질
(정답률: 70%)
  • 고주파 담금질은 전자 에너지를 이용하여 금속 표면을 가열하는 방법으로, 가열 시간이 짧고 피가열물의 스트레인을 최소화할 수 있습니다. 또한, 고주파 담금질은 표면을 경화시키는데 효과적이며, 다른 방법들과 비교하여 더욱 안전하고 정확한 가열이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 역류(逆流)를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브는?

  1. 게이트 밸브
  2. 안전 밸브
  3. 체크 밸브
  4. 버터프라이 밸브
(정답률: 79%)
  • 체크 밸브는 유체가 한쪽 방향으로만 흐르도록 하기 위해 설계된 밸브입니다. 역류(逆流)를 방지하여 유체가 반대 방향으로 흐르는 것을 막아주는 역할을 합니다. 이에 반해 게이트 밸브는 유체의 흐름을 차단하거나 개방하는 역할을 하며, 안전 밸브는 고압이나 고온 등 위험한 상황에서 유체의 안전한 배출을 위해 설치되는 밸브입니다. 버터프라이 밸브는 유체의 흐름을 제어하는데 사용되는 밸브로, 체크 밸브와는 다른 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 하중 3kN이 걸리는 압축코일 스프링의 변형량이 10mm일 때 스프링 상수는 몇 N/mm인가?

  1. 300
  2. 1/300
  3. 100
  4. 1/100
(정답률: 65%)
  • 스프링 상수는 변형량과 하중의 비례상수이므로, 스프링 상수 = 하중 / 변형량 = 3kN / 10mm = 300 N/mm 이다. 따라서 정답은 "300"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 축선에서의 약간의 어긋남을 허용하면서 충격과 진동을 감소시키는 축이음은?

  1. 유니버셜조인트
  2. 플렉시블 커플링
  3. 클램프 커플링
  4. 올덤 커플링
(정답률: 53%)
  • 플렉시블 커플링은 축선에서의 약간의 어긋남을 허용하면서 충격과 진동을 감소시키는 축이음으로 사용됩니다. 이는 유연한 소재로 만들어져 있어 축의 이동이나 회전에 따라 유연하게 움직이며, 충격이나 진동이 발생할 때에도 이를 흡수하여 축의 손상을 방지합니다. 따라서, 플렉시블 커플링은 축선에서 매우 중요한 역할을 하며, 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 직경 50mm의 축이 78.4Nㆍm의 비틀림 모멘트와 49.0Nㆍm의 굽힘 모멘트를 동시에 받을 때, 축에 생기는 최대전단응력은 몇 MPa인가?

  1. 2.88
  2. 3.77
  3. 4.56
  4. 5.79
(정답률: 40%)
  • 최대전단응력은 비틀림 모멘트와 굽힘 모멘트가 동시에 작용할 때 발생한다. 이 때 최대전단응력은 다음과 같이 계산할 수 있다.

    τmax = (M1 + M2) / (J * r)

    여기서 M1은 비틀림 모멘트, M2는 굽힘 모멘트, J는 폴라 모멘트 of inertia, r은 축의 반지름이다.

    폴라 모멘트 of inertia는 다음과 같이 계산할 수 있다.

    J = π/2 * (r^4)

    따라서,

    J = π/2 * (0.025^4) = 1.539e-8 m^4

    따라서,

    τmax = (78.4 + 49.0) / (1.539e-8 * 0.025) = 3.77 MPa

    따라서, 정답은 "3.77"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 베어링 하중 4.9kN, 회전수 4000rpm일 때 기본 부하 용량이 61.74kN인 블 베어링의 수명은 약 몇 시간인가?

  1. 8335 시간
  2. 19229 시간
  3. 9615 시간
  4. 16666 시간
(정답률: 34%)
  • 블 베어링의 기본 수명 계산식은 다음과 같다.

    L10 = (C/P)^3 x 10^6 ÷ n

    여기서, L10은 기본 수명, C는 기본 부하 용량, P는 베어링에 작용하는 등가 하중, n은 회전수를 나타낸다.

    등가 하중 P는 다음과 같이 계산한다.

    P = (Fr^2 + Fa^2)^0.5

    여기서, Fr은 방사하중, Fa는 축방향 하중을 나타낸다.

    문제에서는 베어링 하중이 4.9kN으로 주어졌으므로, Fr = 4.9kN이다. 축방향 하중은 주어지지 않았으므로 Fa = 0으로 가정한다.

    따라서, P = (4.9^2 + 0^2)^0.5 = 4.9kN이다.

    이 값을 기본 부하 용량인 61.74kN으로 나누어 계산하면,

    (C/P)^3 = (61.74/4.9)^3 = 267.6

    L10 = 267.6 x 10^6 ÷ 4000 = 66900시간이다.

    하지만, 이 값은 베어링이 90%의 신뢰도로 수명을 다할 때의 값이므로, 90% 신뢰도에서 수명을 다할 때의 시간을 구하기 위해서는 다음과 같이 계산한다.

    L10d = L10 ÷ (60 x 24) = 46.458일

    L90 = L10d x 3.162 = 146.9일

    따라서, 90% 신뢰도에서 수명을 다할 때의 시간은 146.9일 x 24시간/일 = 3525.6시간이다.

    하지만, 이 값은 실험실에서의 결과이므로, 실제 적용 시에는 여러 가지 외부 요인에 의해 수명이 달라질 수 있다. 따라서, 이 값은 참고용으로만 활용해야 한다.

    정답은 "8335 시간"이 아니므로, 보기에서 제외된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 세로탄성계수 E(N/mm2)와 응력 σ(N/mm2), 세로 변형률 ε과의 관계식으로 맞는 것은?

(정답률: 54%)
  • 정답은 ""이다.

    이유는 세로탄성계수 E는 응력 σ와 세로 변형률 ε의 비율로 정의되기 때문이다. 즉, E = σ/ε 이므로, E는 σ와 ε의 비례 관계에 있으며, ε가 증가하면 E도 증가하게 된다. 따라서, ""가 맞는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중에서 가장 큰 동력을 전달할 수 있는 것은?

  1. 안장 키
  2. 묻힘 키
  3. 납작 키
  4. 스플라인
(정답률: 71%)
  • 스플라인은 가장 큰 동력을 전달할 수 있는 것입니다. 이는 스플라인이 축과 연결되어 있어 회전 운동을 전달할 수 있으며, 또한 스플라인의 형태가 다른 키들보다 더 많은 접촉면을 가지고 있어서 더 많은 동력을 전달할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 지름 20mm, 길이 500mm인 탄소강재에 인장하중이 작용하여 길이가 502mm가 되었다면 변형률은?

  1. 0.01
  2. 1.004
  3. 0.02
  4. 0.004
(정답률: 42%)
  • 변형률은 (변형된 길이-원래 길이)/원래 길이로 계산할 수 있다. 따라서, (502-500)/500 = 0.004 이므로 정답은 "0.004"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 암나사와 수나사가 결합되어 있을 때 암나사를 3회전 하였더니 축 방향으로 15mm, 산수는 6산 나간다. 이와 같은 나사의 조건은?

  1. 피치 2.5mm, 리드:5mm
  2. 피치 2.5mm, 리드:2.5mm
  3. 피치 2.5mm, 리드:10mm
  4. 피치 5mm, 리드:5mm
(정답률: 65%)
  • 암나사를 3회전 하였을 때 축 방향으로 15mm 이동하므로, 나사의 피치는 5mm이어야 합니다. 또한, 산수가 6산 나가므로 리드는 2.5mm가 되어야 합니다. 따라서 정답은 "피치 2.5mm, 리드:5mm" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 임의 점에서 직선 거리 L만큼 떨어진 곳에서 힘 F가 직선방향에 수직 하게 작용할 때 발생하는 모멘트 M을 바르게 나타낸 것은?

  1. M=F×L
  2. M=F/L
  3. M=L/F
  4. M=F+L
(정답률: 66%)
  • 모멘트는 힘과 그 힘이 작용하는 지점 사이의 거리에 비례한다는 것을 알고 있습니다. 따라서, 힘이 F이고 거리가 L인 경우 모멘트는 F×L이 됩니다. 이것은 간단한 물리학 법칙 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 생성하고자 하는 곡선을 근사하게 포함하는 다각형의 꼭짓점들을 이용하여 정의되는 Bezier 곡선에 관한 기술로서 올바르지 않은 것은?

  1. 생성되는 곡선은 다각형의 양끝점을 반드시 통과한다.
  2. 다각형의 첫째 선분은 시작점에서의 접선벡터와 반드시 같은 방향이다.
  3. 다각형의 마지막 선분은 끝점에서의 접선벡터와 반드시 같은 방향이다.
  4. n개의 꼭짓점에 의해서 생성된 곡선은 n차 곡선이 된다.
(정답률: 75%)
  • "n개의 꼭짓점에 의해서 생성된 곡선은 n차 곡선이 된다."가 올바르지 않은 것이다. 이는 일반적으로 맞지만, 꼭짓점들이 일직선 상에 위치하거나 중복되는 경우에는 차수가 감소할 수 있다. 예를 들어, 4개의 꼭짓점이 일직선 상에 위치하면 3차 곡선이 아닌 2차 곡선이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 모든 유형의 곡선(직선, 스플라인, 원호 등) 사이를 경사지게 자른 코너를 말하는 것으로 각진 모서리나 꼭지점을 경사있게 깍아 내리는 작업은?

  1. Hatch
  2. Fillet
  3. Rounding
  4. Chamfer
(정답률: 77%)
  • Chamfer는 모서리나 꼭지점을 경사지게 깍아내는 작업을 말합니다. 따라서 다른 보기인 "Hatch"는 선무늬를 그리는 작업, "Fillet"은 모서리를 둥글게 만드는 작업, "Rounding"은 둥근 모양으로 만드는 작업을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 설계해석 프로그램의 결과에 따라 응력, 온도 등의 분포도나 변형도를 작성하거나, CAD 시스템으로 만들어진 형상 모델을 바탕으로 NC공작기계의 가공 data를 생성하는 소프트웨어 프로그램이나 절차를 뜻하는 것은 무엇인가?

  1. Pre-processor
  2. Post-processor
  3. Multi-processor
  4. Co-processor
(정답률: 68%)
  • 설계해석 프로그램에서 생성된 결과물을 실제로 가공 가능한 형태로 변환하는 과정을 담당하는 소프트웨어 프로그램이 "Post-processor"이다. 따라서, 이 프로그램은 CAD 시스템으로 만들어진 형상 모델을 바탕으로 NC공작기계의 가공 data를 생성하는 역할을 수행한다. Pre-processor는 입력 데이터를 처리하는 소프트웨어, Multi-processor는 여러 개의 프로세서를 사용하여 작업을 처리하는 소프트웨어, Co-processor는 다른 프로세서와 함께 작업을 처리하는 소프트웨어를 뜻한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 10진수로 표시된 11을 2진수로 나타낸 것은?

  1. 1100
  2. 1110
  3. 1101
  4. 1011
(정답률: 72%)
  • 11을 2진수로 나타내면 1011이 된다. 이는 2진수에서 각 자리가 2의 제곱수를 나타내는 것과 관련이 있다. 11을 2진수로 나타내면 1x2^3 + 0x2^2 + 1x2^1 + 1x2^0 = 8 + 0 + 2 + 1 = 11이 된다. 따라서 11을 2진수로 나타내면 1011이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. CAD 용어에 대한 설명 중 틀린 것은?

  1. resolution:이미지를 화면에 얼마나 정밀하게 디스플레이 할 것인가를 나타내는 가로, 세로의 픽셀의 수
  2. segment:하나의 다항식으로 표현된 커브의 일부분
  3. snap:화면 표시 장치에서 도면의 위치를 시각적으로 잘 알아볼 수 있도록 하기 위해 임의의 간격으로 그려주는 보조점
  4. drag:컴퓨터 마우스를 이용한 끌기 작업
(정답률: 46%)
  • snap:화면 표시 장치에서 도면의 위치를 시각적으로 잘 알아볼 수 있도록 하기 위해 임의의 간격으로 그려주는 보조점이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 와이어 프레임(wire frame) 모델의 특징이 아닌 것은?

  1. 물리적 성질의 계산이 가능하다.
  2. 처리속도가 빠르다.
  3. 숨은선 제가가 불가능하다.
  4. 해석용 모델에 사용이 불가능하다.
(정답률: 78%)
  • 정답: "물리적 성질의 계산이 가능하다."

    와이어 프레임 모델은 3차원 모델링의 가장 기본적인 형태로, 객체의 형태와 구조를 간단한 선으로만 표현하는 모델링 방법이다. 따라서 물리적 성질의 계산이 가능하지 않으며, 처리속도가 빠르고 숨은선 제거가 불가능하다는 특징을 가진다. 하지만 해석용 모델에 사용이 불가능하다는 것은 일반적으로 참이 아니며, 와이어프레임 모델링을 기반으로 한 해석용 모델링도 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음과 같은 2차원 좌표 변환 행렬에서 데이터의 이동에 관련되는 요소는?

  1. A, B
  2. C, D
  3. L, M
  4. A, D
(정답률: 68%)
  • 2차원 좌표 변환 행렬에서 L, M은 데이터의 이동에 관련된 요소이다. 이동 변환 행렬은 다음과 같은 형태를 가진다.

    [1 0 L]
    [0 1 M]
    [0 0 1]

    여기서 L은 x축 방향으로 이동하는 양을 나타내고, M은 y축 방향으로 이동하는 양을 나타낸다. 따라서 L, M은 데이터의 이동에 관련된 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 그림이나 사진과 같은 종이 위의 이미지(lmage)에 대해 광학적으로 주사하여 그 반사광이나 투과강을 계산해 디지털 데이터로서 읽어서 컴퓨터에 입력하는 것이 가능한 장치는?

  1. 스캐너
  2. 터치 패널
  3. 플로터
  4. 마우스
(정답률: 81%)
  • 스캐너는 종이 위의 이미지를 광학적으로 주사하여 디지털 데이터로 읽어들일 수 있는 장치이기 때문에 정답입니다. 다른 보기들은 이미지를 디지털 데이터로 변환하는 기능을 갖추고 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 1964년 발표된 것으로 4개의 모서리점과 4개의 경계곡선으로 곡면을 표현하는 것은?

  1. Bezier 곡면
  2. Ferguson 곡면
  3. B-spline 곡면
  4. Coons 곡면
(정답률: 76%)
  • Coons 곡면은 4개의 모서리점과 4개의 경계곡선으로 곡면을 표현하는 방법이다. 이 방법은 경계곡선을 이용하여 곡면을 만들기 때문에 경계곡선이 부드럽고 자연스러운 곡면을 만들 수 있다. 또한, 경계곡선이 서로 연결되어 있기 때문에 곡면이 부드럽게 이어지며, 곡면의 모양을 자유롭게 조절할 수 있다. 따라서, Coons 곡면은 곡면을 자연스럽게 만들 수 있는 방법 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음은 베지어(Bezier)곡선의 특징을 설명한 것이다. 이 중 잘못된 것은 무엇인가?

  1. 곡선은 조정점(control point)을 통과 시킬 수 있는 다각형의 바깥쪽에 위치한다.
  2. 곡선은 양끝점의 조정점을 통과한다.
  3. 1개의 조정점 변화는 곡선 전체에 영향을 미친다.
  4. n개의 조정점에 의하여 정의되는 곡선은 (n-1)차 곡선이다.
(정답률: 60%)
  • 잘못된 것은 "곡선은 조정점(control point)을 통과 시킬 수 있는 다각형의 바깥쪽에 위치한다." 이다. 실제로 베지어 곡선은 조정점을 통과하지 않을 수도 있고, 조정점이 곡선의 일부분을 이룰 수도 있다. 따라서 조정점의 위치에 따라 곡선의 모양이 결정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림과 같이 평면상의 두 벡터 로 이루어진 평행사변형의 넓이를 구한 식으로 맞는 것은?

(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 양국 과녁과 같이 간격을 가진 여러개의 동심원으로 구성되는 형상을 만들려고 한다. 다음 중 가장 적절하게 사용될 수 있는 기능은?

  1. zoom
  2. move
  3. offset
  4. trim
(정답률: 87%)
  • "offset" 기능이 가장 적절하게 사용될 수 있다. 이는 동심원들 사이의 간격을 조절할 수 있기 때문이다. "zoom"은 크기를 조절하는 기능이고, "move"는 위치를 이동하는 기능이며, "trim"은 잘라내는 기능이므로 이들은 해당 형상을 만드는 데 적절하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 서로 다른 CAD시스템의 설계정보를 교환하기 위한 데이터 교환 표준에 해당하지 않는 것은?

  1. IGES
  2. DXF
  3. GUI
  4. STEP
(정답률: 77%)
  • GUI는 그래픽 사용자 인터페이스를 의미하며, CAD 시스템의 설계정보를 교환하기 위한 데이터 교환 표준이 아니기 때문에 정답입니다. IGES, DXF, STEP은 모두 CAD 시스템 간의 데이터 교환을 위한 표준 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. (x, y) 평면에서 두 점(-5, 0), (4, -3)을 지나는 직선의 방정식은?

(정답률: 58%)
  • 두 점을 지나는 직선의 방정식은 기울기-절편 형태의 일차방정식으로 나타낼 수 있다. 기울기는 두 점을 지나는 직선의 기울기를 의미하며, 절편은 y절편을 의미한다.

    기울기 = (y2 - y1) / (x2 - x1) = (-3 - 0) / (4 - (-5)) = -3/9 = -1/3

    절편은 두 점 중 하나를 대입하여 구할 수 있다. 예를 들어, (-5, 0)을 대입하면 다음과 같다.

    0 = (-1/3) × (-5) + b
    b = -5/3

    따라서, 두 점(-5, 0), (4, -3)을 지나는 직선의 방정식은 y = (-1/3)x - 5/3 이다. 이에 해당하는 보기는 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 컴퓨터 시스템 장치 중 산술 및 논리 연산을 수행할 수 있는 장치는?

  1. 입력 장치
  2. 중앙처리 장치
  3. 보조 기억 장치
  4. 출력 장치
(정답률: 83%)
  • 산술 및 논리 연산을 수행할 수 있는 장치는 중앙처리 장치입니다. 중앙처리 장치는 컴퓨터 시스템의 핵심 장치로, 입력된 데이터를 처리하고, 산술 및 논리 연산을 수행하여 결과를 출력하는 역할을 합니다. 따라서 중앙처리 장치는 컴퓨터 시스템에서 가장 중요한 장치 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 3차원 도형을 정의하여 부품을 모델링하는데 공학적인 해석이나 물리적 성질까지 포함되는 모델링 방법은?

  1. 와이어 프레임 모델(wire frame model)
  2. 서피스 모델(surface model)
  3. 솔리드 모델(solid model)
  4. 경계표현 모델(boundary model)
(정답률: 81%)
  • 솔리드 모델은 3차원 도형을 부품으로 모델링할 때, 공간 내의 모든 점들이 부품 내부에 속하도록 정의하는 방법입니다. 이러한 방법은 부품의 물리적 성질을 고려하여 모델링할 수 있으며, 부품의 내부와 외부를 명확하게 구분할 수 있어 제조 공정에서의 문제점을 사전에 파악할 수 있습니다. 따라서 솔리드 모델은 공학적인 해석과 물리적인 성질을 모두 고려할 수 있는 가장 정확한 모델링 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 유기 전계 발광 소자를 사용한 표시창치로 전자빔이 형광막과 충돌로 방광하는 브라운관(CRT)과 유사한 동작이 유리기판 위에 형성되어 화면을 나타내는 장치는?

  1. Organic electroluminescent display
  2. Liquid crystal display
  3. Plasma panel
  4. Image scanner
(정답률: 53%)
  • 유기 전계 발광 소자를 사용하여 화면을 형성하는 장치를 "Organic electroluminescent display"라고 부릅니다. 이 장치는 전자빔이 형광막과 충돌하는 브라운관(CRT)과 유사한 동작을 하지만, 유리 대신 유기물 기판 위에 형성됩니다. 이러한 소자는 낮은 전압과 전력으로도 높은 밝기와 대조비를 제공하며, 더 얇고 가벼우며 유연한 디스플레이를 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 솔리드 모델링에서 CSG 방식과 비교한 B-rep 방식의 특성이 아닌 것은?

  1. 필요 메모리가 적음
  2. 전개도 작성 용이
  3. 표면적 계산 쉬움
  4. 화면의 재생시간이 적게 걸림
(정답률: 52%)
  • B-rep 방식은 객체를 표현하기 위해 객체의 모든 면, 모서리, 꼭짓점 등을 정확하게 기록하므로 CSG 방식에 비해 필요 메모리가 많다. 따라서 "필요 메모리가 적음"은 B-rep 방식의 특성이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. (x, y) 좌표 상에 중심이 (m, n)이고 반지름이 r인 원의 형상을 표현하는 식은?

  1. (x+m)+(y+n)=r2
  2. (x-m)2+(y-n)2=r2
  3. x2+y2=r2-m-n
  4. x2+m-y2-n=r2
(정답률: 66%)
  • 원의 중심은 (m, n)이므로, 원 위의 어떤 점 (x, y)와 중심 (m, n) 사이의 거리는 반지름 r과 같다. 이 거리를 표현하는 식은 피타고라스의 정리를 이용하여 (x-m)² + (y-n)² = r²로 나타낼 수 있다. 따라서 정답은 "(x-m)² + (y-n)² = r²"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 3차원 솔리드 모델을 구성하는 요소 중 기본 형상 (Primitive)이라고 할 수 없는 것은?

  1. 구(Sphere)
  2. 원통(Cylinder)
  3. 직선(Line)
  4. 원추(Cone)
(정답률: 75%)
  • 3차원 솔리드 모델을 구성하는 요소 중 기본 형상은 구, 원통, 원추이다. 직선은 길이만 있고 너비나 높이가 없는 1차원 형상이므로 3차원 솔리드 모델을 구성하는 기본 형상이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
