1과목: 기계가공법 및 안전관리

1. 선반의 가로 이송대에 4mm 리드로 100등분 눈금의 핸들이 달려 있을 때 지름 38mm의 환봉을 지름 32mm 절삭하려면 핸들의 눈금은 몇 눈금을 돌리면 되겠는가?

  1. 35
  2. 70
  3. 75
  4. 90
(정답률: 64%)
  • 1등분당 이동 거리는 4mm이므로, 100등분하면 1등분당 이동 거리는 0.04mm이다.

    지름 38mm의 환봉을 지름 32mm으로 절삭하려면 반지름 차이는 3mm이다. 이 반지름 차이를 이동 거리로 환산하면 1등분당 이동 거리인 0.04mm로 나누어주면 된다.

    3mm ÷ 0.04mm = 75

    따라서, 핸들의 눈금을 75 눈금 돌리면 지름 38mm의 환봉을 지름 32mm으로 절삭할 수 있다. 정답은 "75"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭가공에서 내면연삭에 대한 설명으로 틀린 것은?

  1. 외경 연삭에 비하여 숫돌의 마모가 많다.
  2. 외경 연삭보다 숫돌 축의 회전수가 느려야 한다.
  3. 연삭숫돌의 지름은 가공물의 지름보다 작아야 한다.
  4. 숫돌 축은 지름이 작기 때문에 가공물의 정밀도가 다소 떨어진다.
(정답률: 52%)
  • "외경 연삭보다 숫돌 축의 회전수가 느려야 한다."가 틀린 것이 아니라 옳은 것이다. 내면연삭은 외경 연삭보다 숫돌 축의 회전수가 느려야 한다. 이유는 내면연삭은 가공물의 내부를 가공하기 때문에 숫돌과 가공물 사이의 마찰력이 크기 때문에 회전수를 줄여야 마모가 적어지고 정밀도가 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 동일직경 3개의 핀을 이용하여 수나사의 유효지름을 측정하는 방법은?

  1. 광학법
  2. 삼침법
  3. 지름법
  4. 반지름법
(정답률: 91%)
  • 수나사의 유효지름을 측정하는 방법 중 삼침법은 동일한 직경의 3개 핀을 이용하여 측정하는 방법입니다. 이 방법은 핀의 위치를 조정하여 핀과 수나사의 접촉점을 찾아내고, 이를 이용하여 유효지름을 측정합니다. 즉, 핀의 위치를 조정하는 과정에서 삼각형의 변의 길이를 이용하여 측정하는 방법이기 때문에 삼침법이라고 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 비교 측정방법에 해당되는 것은?

  1. 사인 바에 의한 각도 측정
  2. 버니어캘리퍼스에 의한 길이 측정
  3. 롤러와 게이지 블록에 의한 테이퍼 측정
  4. 공기 마이크로미터를 이용한 제품의 치수 측정
(정답률: 53%)
  • 공기 마이크로미터는 공기 압력을 이용하여 물체의 치수를 정밀하게 측정하는 도구이다. 따라서 이 방법은 제품의 치수를 비교 측정하는 방법에 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 호닝 작업의 특징으로 틀린 것은?

  1. 정확한 치수가공을 할 수 있다.
  2. 표면정밀도를 향상 시킬 수 있다.
  3. 호닝에 의하여 구멍의 위치를 자유롭게 변경하여 가공이 가능하다.
  4. 전 가공에서 나타난 테이퍼, 진원도 등에 발생한 오차를 수정할 수 있다.
(정답률: 73%)
  • "호닝에 의하여 구멍의 위치를 자유롭게 변경하여 가공이 가능하다."가 틀린 것이다. 호닝 작업은 이미 정해진 위치에 구멍을 가공하는 작업이므로 구멍의 위치를 변경할 수는 없다. 호닝은 정확한 치수가공과 표면정밀도 향상, 전 가공에서 발생한 오차 수정 등의 특징을 가진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주축(spindle)의 정지를 수행하는 NC-code는?

  1. M02
  2. M03
  3. M04
  4. M05
(정답률: 56%)
  • 주축을 정지시키기 위해서는 M05 코드를 사용해야 한다. M02는 프로그램 종료, M03은 시계 방향 회전, M04는 반시계 방향 회전을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 합금공구강에 대한 설명으로 틀린 것은?(문제 오류로 가답안 발표시 3번으로 발표되었지만 확정답안 발표시 전항 정답 처리 되었습니다. 여기서는 가답안인 3번을 누르면 정답 처리 됩니다.)

  1. 탄소공구강에 비해 절삭성이 우수하다.
  2. 저속 절삭용, 총형 절삭용으로 사용된다.
  3. 탄소공구강에 Ni, Co 등의 원소를 첨가한 강이다.
  4. 경화능을 개선하기 위해 탄소공구강에 소량의 합금 원소를 첨가한 강이다.
(정답률: 67%)
  • 정답은 4번입니다. 합금공구강은 경화능을 개선하기 위해 탄소공구강에 소량의 합금 원소를 첨가한 강입니다. 탄소공구강에 비해 절삭성이 우수하며, 저속 절삭용, 총형 절삭용으로 사용됩니다. 따라서 3번은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 측정자의 미소한 움직임을 광학적으로 확대하여 측정하는 장치는?

  1. 옵티미터(optimeter)
  2. 미니미터(minimeter)
  3. 공기 마이크로미터(air micrometer)
  4. 전기 마이크로미터(electrical micrometer)
(정답률: 72%)
  • 옵티미터는 광학적으로 측정하는 장치로, 측정자의 미소한 움직임을 광학적으로 확대하여 측정합니다. 따라서 옵티미터가 정답입니다. 미니미터는 작은 길이를 측정하는 장치, 공기 마이크로미터는 공기압을 측정하는 장치, 전기 마이크로미터는 전기적인 신호를 측정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. TiC 입자를 Ni 혹은 Ni과 Mo를 결합제로 소결한 것으로 구성인선이 거의 발생하지 않아 공구수명이 긴 절삭공구 재료는?

  1. 서멧
  2. 고속도강
  3. 초경합금
  4. 합금공구강
(정답률: 51%)
  • TiC 입자를 결합제로 사용한 서멧은 고강도, 고내마모성, 고열저항성 등의 우수한 물성을 가지고 있어 절삭공구 재료로 많이 사용됩니다. 또한, Ni나 Ni-Mo와 같은 결합제를 사용하여 구성인선이 거의 발생하지 않아 공구수명이 길다는 장점이 있습니다. 따라서, 정답은 "서멧"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연삭깊이를 깊게 하고 이송속도를 느리게 함으로써 재료 제거율을 대폭적으로 높인 연삭방법은?

  1. 경면(mirror) 연삭
  2. 자기(magnetic) 연삭
  3. 고속(high speed) 연삭
  4. 크립 피드(creep feed) 연삭
(정답률: 78%)
  • 크립 피드 연삭은 연삭깊이를 깊게 하고 이송속도를 느리게 함으로써 재료 제거율을 대폭적으로 높이는 방법이다. 이는 재료를 빠르게 제거할 수 있어 생산성이 높아지고, 연삭면의 표면 품질도 향상된다. 따라서 크립 피드 연삭은 대량 생산에 적합한 방법으로 폭넓게 사용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가연성 액체(알코올, 석유, 등유류)의 화재 등급은?

  1. A급
  2. B급
  3. C급
  4. D급
(정답률: 70%)
  • 가연성 액체는 B급 화재 등급에 속합니다. 이는 액체가 쉽게 증발하여 공기 중에 불순물을 발생시키고, 불꽃이나 열에 의해 쉽게 불이 붙을 수 있기 때문입니다. 또한, 이러한 액체를 불 지르면 화염이 빠르게 번지며 화재가 확산될 가능성이 높기 때문에 B급으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반의 주축을 중공축으로 할 때의 특징으로 틀린 것은?

  1. 굽힘과 비틀림 응력에 강하다.
  2. 마찰열을 쉽게 발산시켜 준다.
  3. 길이가 긴 가공물 고정이 편리하다.
  4. 중량이 감소되어 베어링에 작용하는 하중을 줄여준다.
(정답률: 48%)
  • "마찰열을 쉽게 발산시켜 준다."가 틀린 것이다. 선반의 주축을 중공축으로 할 때, 중공축은 일반적으로 외경이 크고 내경이 작아서 베어링 면적이 작아지기 때문에 마찰열이 발생하기 쉽다. 따라서 중공축을 사용할 경우에는 마찰열 발생을 줄이기 위해 적절한 윤활유를 사용하거나, 냉각장치를 설치하는 등의 대책이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기어 절삭법이 아닌 것은?

  1. 배럴에 의한 법(barrel system)
  2. 형판에 의한 법(templet system)
  3. 창성에 의한 법(generated tool system)
  4. 총형 공구에 의한 법(formed tool system)
(정답률: 70%)
  • 배럴에 의한 법은 기어를 제작할 때 기어의 형상을 바렐(통) 모양의 공구에 의해 형성하는 방법이다. 따라서 기어 절삭법이 아닌 것이다. 형판에 의한 법은 기어의 형상을 형판에 따라 제작하는 방법이고, 창성에 의한 법은 기어의 형상을 컴퓨터로 생성하여 제작하는 방법이며, 총형 공구에 의한 법은 기어의 형상을 미리 만들어진 총형 공구를 사용하여 제작하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 지름이 75mm의 탄소강을 절삭속도 150m/min으로 가공하고자 한다. 가공 길이 300mm, 이송은 0.2mm/rev 할 때 1회 가공 시 가공시간은 약 얼마인가?

  1. 2.4분
  2. 4.4분
  3. 6.4분
  4. 8.4분
(정답률: 45%)
  • 가공 속도 = 절삭속도 × π × 지름 = 150 × 3.14 × 75 = 35,325mm/min
    1회 가공 거리 = 가공 길이 + 이송 거리 = 300 + (0.2 × 1) = 300.2mm
    가공 시간 = 1회 가공 거리 ÷ 가공 속도 = 300.2 ÷ 35,325 ≈ 0.0085시간 = 0.51분
    따라서, 1회 가공 시간은 약 0.51분이므로, 2회 가공 시간은 약 1.02분, 3회 가공 시간은 약 1.53분, 4회 가공 시간은 약 2.04분, 5회 가공 시간은 약 2.55분이다. 이 중에서 가장 가까운 값은 "2.4분" 이므로 정답은 "2.4분" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 표면 거칠기의 측정법으로 틀린 것은?

  1. NPL식 측정
  2. 촉침식 측정
  3. 광 절단식 측정
  4. 현미 간접식 측정
(정답률: 53%)
  • NPL식 측정은 표면 거칠기를 측정하는 방법 중에 없습니다. NPL식은 온도 측정에 사용되는 방법입니다. 따라서 NPL식 측정이 틀린 것입니다. 촉침식 측정은 표면에 촉감을 이용하여 거칠기를 측정하는 방법이고, 광 절단식 측정은 광선을 이용하여 표면의 거칠기를 측정하는 방법입니다. 현미 간접식 측정은 현미경을 이용하여 표면의 거칠기를 측정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 수직 밀링머신의 주요 구조가 아닌 것은?

  1. 니
  2. 칼럼
  3. 방진구
  4. 테이블
(정답률: 75%)
  • 수직 밀링머신의 주요 구조는 니, 칼럼, 테이블이다. 방진구는 수직 밀링머신의 구조 중 하나가 아니며, 환경 보호를 위한 부속품으로 사용된다. 따라서 방진구는 주요 구조가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 드릴을 가공할 때, 가공물과 접촉에 의한 마찰을 줄이기 위하여 절삭날 면에 주는 각은?

  1. 선단각
  2. 웨브각
  3. 날 여유각
  4. 홈 나선각
(정답률: 70%)
  • 드릴을 가공할 때, 절삭날 면에 주는 각은 "날 여유각"이다. 이는 가공물과 접촉에 의한 마찰을 줄이기 위해 절삭날이 가공물에 덜 박히도록 하기 위한 각도이다. 이 각도를 크게 주면 절삭력이 약해지고, 작게 주면 절삭력이 강해져 가공물에 더 박히게 된다. 따라서 적절한 날 여유각을 설정하여 가공을 진행해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밀링머신의 테이블 위에 설치하여 제품의 바깥부분을 원형이나 윤곽가공 할 수 있도록 사용되는 부속장치는?

  1. 더브테일
  2. 회전 테이블
  3. 슬로팅 장치
  4. 래크 절삭 장치
(정답률: 68%)
  • 밀링머신의 테이블 위에 설치하여 제품의 바깥부분을 원형이나 윤곽가공 할 수 있도록 사용되는 부속장치는 회전 테이블입니다. 이는 테이블을 회전시켜 제품을 다양한 각도로 가공할 수 있게 해주기 때문입니다. 따라서 회전 테이블은 밀링머신에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 높은 정밀도를 요구하는 가공물, 각종 지그 등에 사용하며 온도 변화에 영향을 받지 않도록 항온항습실에 설치하여 사용하는 보링 머신은?

  1. 지그 보링 머신(jig boring machine)
  2. 정밀 코어 머신(fine boring machine)
  3. 코어 보링 머신(core boring machine)
  4. 수직 보링 머신(vertical boring machine)
(정답률: 61%)
  • 지그 보링 머신은 높은 정밀도를 요구하는 가공물이나 지그 등을 가공할 때 사용되며, 온도 변화에 영향을 받지 않도록 항온항습실에 설치하여 사용됩니다. 이는 지그 보링 머신이 가공물의 위치를 정확하게 유지하고, 작업 중에 발생하는 열팽창 등의 영향을 최소화하기 위함입니다. 따라서, 지그 보링 머신은 다른 보링 머신들보다 더 높은 정밀도를 요구하는 작업에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 밀링머신 테이블의 이송속도 720mm/min, 커터의 날수 6개, 커터 회전수가 600rpm일 때, 1날 당 이송량은 몇 mm 인가?

  1. 0.1
  2. 0.2
  3. 3.6
  4. 7.2
(정답률: 62%)
  • 1회 회전 시 커터가 이동하는 거리는 커터의 둘레이므로, 커터의 지름이 D일 때, 이동 거리는 πD이다. 여기서 커터의 지름은 밀링머신 테이블의 이송속도와 커터 회전수에 영향을 받는다.

    커터의 회전수가 600rpm이므로 1분에 600회전을 한다. 따라서 1회전에 걸리는 시간은 1/600분이다.

    밀링머신 테이블의 이송속도가 720mm/min이므로, 1분에 720mm를 이동한다. 따라서 1초에 이동하는 거리는 12mm이다.

    커터의 날수가 6개이므로, 1회 회전 시 6번의 절삭이 이루어진다. 따라서 1회 회전 시 이동 거리는 6πD이다.

    따라서 1분에 이동하는 거리는 6πD × 600 = 3600πD이다.

    이제 D를 구하기 위해 이동 거리를 1날 당 이송량으로 나누어준다.

    1날 당 이송량 = 720 × 60 × 24 = 1036800mm

    1036800 = 3600πD × 60

    D = 0.0457mm

    따라서 1회 회전 시 이동 거리는 6πD = 0.86mm이다.

    1날 당 이송량은 0.86 × 600 = 516mm이므로, 1날 당 이송량은 약 0.2mm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 강구조물(steel structure) 등의 치수 표시에 관한 KS 기계 제도 규격에 관한 설명으로 틀린 것은?

  1. 구조선도에서 절점 사이의 치수를 표시할 수 있다.
  2. 형상, 강관 등의 치수를 각각의 도형에 연하여 기입할 때 길이의 치수도 반드시 나타내야 한다.
  3. 구조선도에서 치수는 부재를 나타내는 선에 연하여 직접 기입할 수 있다.
  4. 등변 ㄱ형상 경우 “L 100×100×5-1500”과 같이 나타낼 수 있다.
(정답률: 48%)
  • "형상, 강관 등의 치수를 각각의 도형에 연하여 기입할 때 길이의 치수도 반드시 나타내야 한다."가 틀린 것이다. KS 기계 제도 규격에서는 형상, 강관 등의 치수를 각각의 도형에 연하여 기입할 때 길이의 치수를 나타내지 않아도 된다. 단, 길이의 치수를 나타내는 것이 더 명확하고 이해하기 쉬울 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림에서 나타난 기하공차 도시에 대해 가장 올바르게 설명한 것은?

  1. 임의의 평면에서 평행도가 기준면 A에 대해 mm 이내에 있어야 한다.
  2. 임의의 평면 100mm×100mm에서 평행도가 기준면 A에 대해 mm 이내에 있어야 한다.
  3. 지시하는 면 위에서 임의로 선택한 길이 100mm에서 평행도가 기준면 A에 대해 0.05mm이내에 있어야 한다.
  4. 지시한 화살표를 중심으로 100mm 이내에서 평행도가 기준면 A에 대해 0.05mm 이내에 있어야 한다.
(정답률: 64%)
  • 그림에서 나타난 기하공차 도시는 기준면 A와 수직인 면들이 모여 만들어진 도시이다. 이 도시에서는 모든 면이 기준면 A와 평행하다. 따라서, 어떤 면에서든 그 면 위에서 임의로 선택한 길이 100mm에서 평행도가 기준면 A에 대해 0.05mm 이내에 있어야 한다. 이는 지시하는 면 위에서 임의로 선택한 길이 100mm에서 평행도가 기준면 A에 대해 0.05mm이내에 있어야 한다는 것을 의미한다. 따라서, 정답은 "지시하는 면 위에서 임의로 선택한 길이 100mm에서 평행도가 기준면 A에 대해 0.05mm이내에 있어야 한다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 헬리컬 기어 제도에 대한 설명으로 틀린 것은?

  1. 잇봉우리원은 굵은 실선으로 그린다.
  2. 피치원은 가는 1점 쇄선으로 그린다.
  3. 이골원은 단면 도시가 아닌 경우 가는 실선으로 그린다.
  4. 축에 직각인 방향에서 본 정면도에서 단면 도시가 아닌 경우 잇줄 방향은 경사진 3개의 가는 2점 쇄선으로 나타낸다.
(정답률: 70%)
  • 정답은 "축에 직각인 방향에서 본 정면도에서 단면 도시가 아닌 경우 잇줄 방향은 경사진 3개의 가는 2점 쇄선으로 나타낸다." 이다. 이유는 헬리컬 기어의 잇줄 방향은 항상 2점 쇄선으로 나타내야 하기 때문이다. 3개의 가는 2점 쇄선은 헬리컬 기어의 피치원과 이골원을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 환봉의 “A“ 면을 선반 가공할 때 생기는 표면의 줄무늬 방향 기호로 가장 적합한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. C
  2. M
  3. R
  4. X
(정답률: 70%)
  • 정답은 "C"입니다. 이유는 환봉의 "A" 면을 선반 가공할 때 생기는 표면의 줄무늬 방향은 가로 방향이기 때문입니다. 따라서, "C"가 가로 방향을 나타내는 기호이므로 가장 적합합니다. "M", "R", "X"는 모두 세로 방향을 나타내는 기호이므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 구름 베어링의 상세한 간략 도시방법에서 복렬 자동 조심 볼 베어링의 도시기호는?

(정답률: 65%)
  • 복렬 자동 조심 볼 베어링의 도시기호는 "" 입니다. 이는 베어링 내부에 두 개의 볼을 가지고 있으며, 자동 조심 기능이 있어서 베어링 내부의 공간이 자동으로 맞춰지는 것을 나타냅니다. 다른 보기들은 볼 베어링의 다른 종류를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 기하공차의 도시 방법에서 위치도를 나타내는 것은?

(정답률: 83%)
  • 기하공차의 도시 방법에서 위치도를 나타내는 것은 "" 이다. 이유는 위치도는 기하공차의 도시에서 각 건물의 위치를 나타내는데, 이를 통해 건물들의 위치 관계를 파악할 수 있기 때문이다. 다른 보기들은 기하공차의 도시에서 사용되는 용어들이지만, 위치도를 나타내는 것은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 제 3각법으로 나타낸 정면도와 평면도에 가장 적합한 우측면도는?

(정답률: 77%)
  • 우측면도는 물체의 오른쪽 부분을 보여주는 것이므로, 정면도와 평면도에서 물체의 오른쪽 부분이 가장 잘 보이는 ""가 가장 적합하다. 다른 보기들은 물체의 왼쪽이나 뒷부분이 더 잘 보이기 때문에 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 도면에 마련되는 양식의 종류 중 작성부서, 작성자, 승인자, 도면명칭, 도면번호 등을 나타내는 양식은?

  1. 표제란
  2. 부품란
  3. 중심마크
  4. 비교눈금
(정답률: 84%)
  • 표제란은 도면의 기본 정보를 나타내는 양식으로, 작성부서, 작성자, 승인자, 도면명칭, 도면번호 등을 포함합니다. 이 정보는 도면을 식별하고 추적하기 위해 필요하며, 도면을 사용하는 모든 사람들이 이 정보를 확인할 수 있도록 표시됩니다. 따라서 표제란은 도면의 핵심적인 부분 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 정투상도(정면도와 평면도)에서 우측면도로 가장 적합한 것은?

(정답률: 63%)
  • 우측면도에서는 물체의 오른쪽 부분이 보이기 때문에, 정면도에서 오른쪽에 위치한 부분이 가장 잘 보이는 ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 기하학적 형상의 특성을 나타내는 기호 중 자유상태 조건을 나타내는 기호는?

  1. Ⓟ
  2. Ⓜ
  3. Ⓕ
  4. Ⓛ
(정답률: 68%)
  • 자유상태 조건은 도형이 이동, 회전, 대칭 등의 변환에 의해 변하지 않는 상태를 말합니다. 이를 나타내는 기호는 "Ⓕ"입니다. "Ⓟ"는 점, "Ⓜ"은 중심, "Ⓛ"는 직선을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 필릿 용접 기호 중 화살표 반대쪽에 필릿 용접을 지시하는 것은?

(정답률: 70%)
  • 화살표 반대쪽에 필릿 용접을 지시하는 것은 "뒤로 용접"을 의미합니다. 이는 두 개의 부재를 뒤집어서 용접하는 것을 의미하며, ""가 뒤로 용접을 지시하는 기호이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 의 구멍과 축 사이의 최소 죔새는?

  1. 0.053
  2. 0.037
  3. 0.021
  4. 0.005
(정답률: 59%)
  • 이 문제는 두 개의 원이 겹쳐져 있는 형태이므로, 두 원의 반지름과 중심 사이의 거리를 이용하여 최소 죔새를 구할 수 있다.

    먼저, 첫 번째 원의 반지름은 0.03이고 중심은 (0,0)이다. 두 번째 원의 반지름은 0.02이고 중심은 (0.04,0)이다.

    따라서, 두 원의 중심 사이의 거리는 (0.04-0)^2 + (0-0)^2 = 0.0016 + 0 = 0.0016 이다.

    두 원의 반지름의 합은 0.03 + 0.02 = 0.05 이다.

    따라서, 두 원이 겹쳐지는 부분의 최소 죔새는 (두 원의 반지름의 합) - (두 원의 중심 사이의 거리) = 0.05 - 0.0016 = 0.0484 이다.

    하지만 문제에서 요구하는 것은 최소 죔새이므로, 이 값을 2로 나눈 0.0242보다 작은 값인 0.005이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 도면에서 가는 실선이 교차하는 대각선 부분은 무엇을 의미하는가?

  1. 평면이라는 뜻
  2. 나사산 가공하는 뜻
  3. 가공에서 제외하는 뜻
  4. 대각선의 홈이 파여 있다는 뜻
(정답률: 85%)
  • 가는 실선이 교차하는 대각선 부분은 평면에서의 두 개의 면이 교차하는 지점을 나타내며, 따라서 "평면이라는 뜻"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

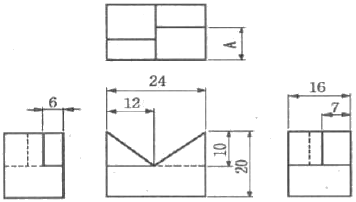

34. V-블록을 3각법으로 정투상한 그림과 같은 도면에서 “A”부분의 치수는?

  1. 6
  2. 7
  3. 9
  4. 10
(정답률: 84%)
  • "A" 부분의 치수는 3√2 이다.

    이유는 V-블록은 정육면체의 한 모서리를 3등분한 형태이므로, 삼각비를 이용하여 구할 수 있다.

    ∠BAC = 45도 이므로, sin 45 = BC/AC = 1/√2 이다.

    AC = 3√2 이므로, BC = AC × sin 45 = 3√2 × 1/√2 = 3 이다.

    따라서 "A" 부분의 치수는 BC + 6 = 3 + 6 = 9 이다.

    보기에서 정답이 "9" 인 이유는 위에서 구한 것과 같이 "A" 부분의 치수가 9 이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 재료 기호가 “SS 275”로 나타났을 때 이 재료의 명칭은?

  1. 탄소강 단강품
  2. 용접 구조용 주강품
  3. 기계 구조용 탄소 강재
  4. 일반 구조용 압연 강재
(정답률: 74%)
  • SS 275은 일반 구조용 압연 강재를 나타내는 재료 기호입니다. 이는 SS는 강철의 재질을 나타내는 기호이며, 275는 강재의 인장강도를 나타내는 숫자입니다. 일반 구조용 압연 강재는 건축, 기계, 자동차 등 다양한 분야에서 사용되는 일반적인 강재로, 강도와 가공성이 뛰어나며 비교적 저렴한 가격으로 구매할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 치수 기입의 원칙에 관한 설명으로 옳지 않은 것은?

  1. 치수는 되도록 주 투상도에 집중하여 기입한다.
  2. 치수는 되도록 공정마다 배열을 분리하여 기입한다.
  3. 치수는 기능, 제작, 조립을 고려하여 명료하게 기입한다.
  4. 중요치수는 확인하기 쉽도록 중복하여 기입한다.
(정답률: 84%)
  • "중요치수는 확인하기 쉽도록 중복하여 기입한다."는 옳은 설명이다. 이는 중요한 치수가 제품의 제작, 조립, 검사 등에서 중요한 역할을 하기 때문에, 중복 기입하여 확인하기 쉽도록 하는 것이 좋다는 원칙이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 용접기호가 나타내는 용접 작업 명칭은?

  1. 가장자리 용접
  2. 표면 육성
  3. 개선 각이 급격한 V형 맞대기 용접
  4. 표면 접합부
(정답률: 53%)
  • 이 용접기호는 "V형 맞대기 용접"을 나타내는 것이지만, 그 중에서도 "개선 각이 급격한" 형태를 가지고 있어서 용접 작업 명칭은 "표면 육성"이 됩니다. 이는 용접 작업 시에 용접 부위의 표면을 높이기 위해 용접선을 용접 부위의 표면보다 높게 유지하여 용접을 수행하는 방법입니다. 이렇게 하면 용접 부위의 표면이 높아져서 용접 부위의 강도와 내구성이 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 도면에서 부분 확대도를 그리는 경우로 가장 적합한 것은?

  1. 특정한 부분의 도형이 작아서 그 부분의 상세한 도시나 치수기입이 어려울 때 사용한다.
  2. 도형의 크기가 클 경우에 사용한다.
  3. 물체의 경사면을 실제 길이로 투상하고자 할 때 사용한다.
  4. 대상물의 구멍, 홈 등과 같이 그 부분의 모양을 도시하는 것으로 충분한 경우에 사용한다.
(정답률: 82%)
  • "특정한 부분의 도형이 작아서 그 부분의 상세한 도시나 치수기입이 어려울 때 사용한다." 이유는, 부분 확대도는 작은 부분을 크게 보여주기 때문에 작은 부분의 상세한 도시나 치수기입이 어려운 경우에 사용됩니다. 큰 도형에서는 부분 확대도를 사용하면 전체적인 크기가 너무 커져서 보기 어렵기 때문에, 작은 부분에 대해서만 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 입체도의 정면도(화살표 방향)로 가장 적합한 것은?

(정답률: 80%)
  • 정답은 "" 입니다. 이유는 입체도에서 정면을 보면 가장 많은 정보를 얻을 수 있기 때문입니다. ""은 측면에서 본 것이고, ""와 ""은 위나 아래에서 본 것이므로 정보가 부족합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 공ㆍ유압 장치의 조작 방식을 나타낸 그림 중에서 전기 조작에 의한 기호는?

(정답률: 54%)
  • 정답은 "" 입니다. 이 기호는 전기적인 신호에 의해 작동하는 것을 나타내는 기호이기 때문입니다. 다른 기호들은 기계적인 작동이나 수동 조작을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 아연을 소량 첨가한 황동으로 빛깔이 금색에 가까워 모조금으로 사용되는 것은?

  1. 톰백(tombac)
  2. 델타 메탈(delta metal)
  3. 하드 블라스(hard brass)
  4. 문쯔 메탈(muntz metal)
(정답률: 78%)
  • 톰백은 황동에 아연을 소량 첨가하여 만든 합금으로, 빛깔이 금색에 가깝습니다. 이러한 특성 때문에 모조금으로 사용되며, 또한 악기 제작 등에도 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 열가소성 재료의 유동성을 측정하는 시험방법은?

  1. 로크웰 시험법
  2. 브리넬 시험법
  3. 멜트 인덱스법
  4. 샤르피 시험법
(정답률: 59%)
  • 열가소성 재료의 유동성을 측정하는 시험방법은 멜트 인덱스법입니다. 이는 재료를 녹인 후 일정한 압력과 시간에 따라 녹아나는 속도를 측정하여 유동성을 파악하는 방법입니다. 다른 시험방법들은 재료의 경도나 인장강도 등을 측정하는 방법이므로, 열가소성 재료의 유동성을 측정하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 금속의 결정 구조 중 체심입방격자(BCC)인 것은?

  1. Ni
  2. Cu
  3. Al
  4. Mo
(정답률: 50%)
  • 체심입방격자(BCC) 구조는 금속 원자들이 입방 격자의 체심과 모서리에 위치하는 구조를 말합니다. 이 중에서 "Mo"는 체심입방격자(BCC) 구조를 가지고 있습니다. 다른 보기인 "Ni", "Cu", "Al"은 모두 밀도 중심 입방격자(FCC) 구조를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 담금질한 후 치수의 변형 등이 없도록 심냉처리 해야 하는 강은?

  1. 실루민
  2. 문쯔메탈
  3. 두랄루민
  4. 게이지강
(정답률: 53%)
  • 게이지강은 담금질 후 치수의 변형 등이 없도록 심냉처리를 해야 하는 고강도 강으로, 다른 보기들인 실루민, 문쯔메탈, 두랄루민은 이와 관련이 없는 다른 종류의 금속이기 때문에 정답은 게이지강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 탄소 함유량이 약 0.85%C~2.0%C에 해당하는 강은?

  1. 공석강
  2. 아공석강
  3. 과공석강
  4. 공정주철
(정답률: 46%)
  • 탄소 함유량이 0.85%C~2.0%C에 해당하는 강은 중탄소강으로, 이 중에서도 탄소 함유량이 높은 과탄소강에 해당합니다. 이 중에서도 과탄소강 중에서도 공기로 냉각시키는 공기 경화강(Air Hardening Steel)을 의미하는 "과공석강"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드 등에 가장 적합한 재료는?

  1. 회주철
  2. 저탄소강
  3. 고속도공구강
  4. 18-8스테인리스강
(정답률: 58%)
  • 회주철은 진동에너지를 흡수하는 능력이 뛰어나기 때문에 공작기계의 베드 등에 가장 적합한 재료입니다. 이는 회주철이 내구성이 높은 동시에 충격을 흡수하여 기계의 안정성을 높일 수 있기 때문입니다. 저탄소강, 고속도공구강, 18-8스테인리스강은 회주철보다 진동에너지를 흡수하는 능력이 떨어지기 때문에 공작기계의 베드 등에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 비정질 합금에 관한 설명으로 틀린 것은?

  1. 전기 저항이 크다.
  2. 구조적으로 장거리의 규칙성이 있다.
  3. 가공경화 현상이 나타나지 않는다.
  4. 균질한 재료이며, 결정 이방성이 없다.
(정답률: 45%)
  • "구조적으로 장거리의 규칙성이 있다."는 비정질 합금의 특징이 아니라 결정체 구조를 가진 결정성 합금의 특징입니다. 비정질 합금은 결정체 구조를 가지지 않으며, 구조적으로 장거리의 규칙성이 없습니다. 따라서, "구조적으로 장거리의 규칙성이 있다."는 비정질 합금에 관한 설명에서 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 노 내에서 Fe-Si, Al 등의 강력한 탈산제를 첨가하여 완전히 탈산시킨 강은?

  1. 킬드강(killed steel)
  2. 림드강(rimmed steel)
  3. 세미킬드강(semi-killed steel)
  4. 세미림드강(semi-rimmed steel)
(정답률: 68%)
  • 킬드강은 Fe-Si, Al 등의 강력한 탈산제를 첨가하여 완전히 탈산시킨 강으로, 이로 인해 공기 중의 산소와 반응하지 않아서 내부에 기포나 구멍이 생기지 않고 균일한 미세구조를 가지게 됩니다. 따라서 킬드강은 우수한 가공성과 용접성을 가지며, 고강도와 고인성을 동시에 갖춘 고급강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 강 표면에 Al을 침투시키는 표면 경화법은?

  1. 크로마이징
  2. 칼로라이징
  3. 실리콘나이징
  4. 보로나이징
(정답률: 80%)
  • 칼로라이징은 강철 표면에 탄소를 침투시켜 경도를 높이는 표면 경화법 중 하나입니다. 이 과정에서 강철 표면에 탄소를 침투시키기 위해 칼슘 카보네이트(CaCO3)와 석회(CaO)를 사용합니다. 이 과정은 고온에서 진행되며, 강철 표면에 탄소가 침투되어 경도가 높아지고 내식성이 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 항공기 재료에 많이 사용되는 두랄루민의 강화 기구는?

  1. 용질강화
  2. 시효경화
  3. 가공경화
  4. 마텐자이트 변태
(정답률: 64%)
  • 두랄루민은 알루미늄 합금으로, 시효경화 기구를 사용하여 강화됩니다. 시효경화란, 합금을 일정한 온도에서 일정 시간 동안 보관하면서 결정 구조를 조절하여 강도와 경도를 높이는 과정입니다. 이는 항공기와 같은 고강도 요구 사항을 충족시키기 위해 필수적인 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 폭(b)×높이(h)=10mm×8mm인 묻 힘 키가 전동축에 고정되어 0.25 kNㆍm의 토크를 전달 할 때, 축지름은 약 몇 mm 이상이어야 하는가? (단, 키의 허용 전단응력은 36MPa 이며, 키의 길이는 47mm이다.)

  1. 29.6
  2. 35.3
  3. 41.7
  4. 50.2
(정답률: 34%)
  • 키의 최대 전단응력은 36MPa이므로, 전단응력 τmax = Tc / J <= 36MPa 여야 한다. 여기서 Tc는 토크, J는 평균키 단면의 극관성이다.

    J = (b×h³) / 12 = (10mm×8mm³) / 12 = 2133.33mm⁴
    Tc = 0.25kNㆍm = 250Nㆍmm

    따라서, τmax = Tc / J = 250Nㆍmm / 2133.33mm⁴ = 0.117MPa

    키의 최대 전단응력은 36MPa보다 작으므로, 축지름을 구할 수 있다.

    τmax = (16T / πd³) <= 36MPa
    d³ >= (16T / πτmax)
    d >= (16T / πτmax)^(1/3)

    여기서 T는 뉴턴-미터(Nㆍm) 단위이므로, T = 0.25kNㆍm × 1000N/kN = 250Nㆍm이다.

    d >= (16×250Nㆍm / π×0.117MPa)^(1/3) = 29.6mm

    따라서, 축지름은 약 29.6mm 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 래크 공구로 모듈 5, 압력각은 20°, 잇수는 15인 인벌류트 치형의 전위 기어를 가공하려 한다. 이때 언더컷을 방지하기 위하여 필요한 이론 전위량은 약 mm 인가?

  1. 0.124
  2. 0.252
  3. 0.510
  4. 0.613
(정답률: 18%)
  • 인벌류트 치형의 전위 기어를 가공할 때 언더컷을 방지하기 위해서는 이론 전위량을 적용해야 한다. 이론 전위량은 다음과 같이 계산된다.

    이론 전위량 = (모듈 × 잇수) / (2 × cos(압력각))

    여기서 모듈은 5, 압력각은 20°, 잇수는 15이므로,

    이론 전위량 = (5 × 15) / (2 × cos(20°)) = 0.613

    따라서 정답은 "0.613"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 베이링 설치 시 고려해야 하는 예압(preload)에 관한 설명으로 옳지 않은 것은?

  1. 예압은 축의 흔들림을 적게 하고, 회전 정밀도를 향상시킨다.
  2. 베어링 내부 틈새를 줄이는 효과가 있다.
  3. 예압량이 높을수록 예압 효과가 커지고, 베어링 수명에 유리하다.
  4. 적절한 예압을 적용할 경우 베어링의 강성을 높일 수 있다.
(정답률: 72%)
  • "예압량이 높을수록 예압 효과가 커지고, 베어링 수명에 유리하다."가 옳은 설명이다. 예압은 베어링 내부의 공간을 채워 축의 흔들림을 최소화하고, 베어링의 회전 정밀도를 향상시킨다. 또한, 적절한 예압을 적용할 경우 베어링의 강성을 높일 수 있다. 베어링 내부 틈새를 줄이는 효과도 있지만, 이는 예압의 부작용으로 인해 발생하는 것이며, 과도한 예압은 베어링 내부의 마찰을 증가시켜 오히려 수명을 단축시킬 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 평벨트 전동에서 유효장력이란 무엇인가?

  1. 벨트 긴장측 장력과 이완측 장력과의 차를 말한다.
  2. 벨트 긴장측 장력과 이완측 장력과의 비를 말한다.
  3. 벨트 긴장측 장력과 이완측 장력의 평균값을 말한다.
  4. 벨트 긴장측 장력과 이완측 장력의 합을 말한다.
(정답률: 64%)
  • 평벨트 전동에서 유효장력은 벨트가 회전하는 동안 전달되는 실제 힘을 의미합니다. 이를 계산하기 위해서는 벨트 긴장측 장력과 이완측 장력을 고려해야 합니다. 따라서 유효장력은 "벨트 긴장측 장력과 이완측 장력과의 차를 말한다."는 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 두 축의 중심선이 어느 각도로 교차되고 그 사이의 각도가 운전 중 다소 변하여도 자유로이 운동을 전달 할 수 있는 축 이음은?

  1. 플랜지 이음
  2. 셀러 이음
  3. 올덤 이음
  4. 유니버설 이음
(정답률: 66%)
  • 유니버설 이음은 두 축의 중심선이 어느 각도로 교차되어도 자유롭게 운동을 전달할 수 있는 이음으로, 다양한 각도에서도 유연한 운동 전달이 가능하다. 따라서 자동차나 기계 등에서 많이 사용되며, 다른 이음들보다 더 넓은 범위의 운동을 가능하게 한다. 반면에 플랜지 이음은 두 축이 평행하게 이어지는 이음, 셀러 이음은 두 축이 직각으로 이어지는 이음, 올덤 이음은 두 축이 일직선상으로 이어지는 이음이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 공업 제품에 대한 표준화를 시행 시 여러 장점이 있다. 다음 중 공업제품 표준화와 관련한 장점으로 거리가 먼 것은?

  1. 부품의 호완성이 유지된다.
  2. 능률적인 부품생산을 할 수 있다.
  3. 부품의 품질향상이 용이하다.
  4. 표준화 규격 제정 시에 소요되는 시간과 비용이 적다.
(정답률: 59%)
  • "표준화 규격 제정 시에 소요되는 시간과 비용이 적다."는 장점이 아니다. 이유는 표준화 규격 제정에는 많은 시간과 비용이 소요되기 때문이다.

    부품의 호완성이 유지된다는 장점은 다양한 제조업체에서 생산된 부품이 서로 호환되어 사용될 수 있기 때문이다.

    능률적인 부품 생산을 할 수 있다는 장점은 표준화된 부품을 대량으로 생산할 수 있기 때문이다.

    부품의 품질향상이 용이하다는 장점은 표준화된 부품의 품질을 일정 수준으로 유지할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 두께 10mm의 강판에 지름 24mm의 리벳을 사용하여 1줄 겹치기 이음할 때 피치는 약몇 mm 인가? (단, 리벳에서 발생하는 전단응력은 35.5MPa이고, 강판에 발생하는 인장응력은 42.2MPa이다.)

  1. 43
  2. 62
  3. 55
  4. 74
(정답률: 38%)
  • 리벳을 사용하여 이음을 할 때, 인장응력과 전단응력이 발생한다. 이 문제에서는 강판에 발생하는 인장응력과 리벳에서 발생하는 전단응력이 주어졌다.

    리벳의 전단응력은 다음과 같이 계산할 수 있다.

    전단응력 = (4 × 전단력) / (π × 지름²)

    전단력은 인장력과 같으므로, 다음과 같이 계산할 수 있다.

    전단력 = 인장력 × 면적

    면적은 리벳의 단면적인 π × 지름² / 4 이므로, 전단응력은 다음과 같이 계산할 수 있다.

    전단응력 = (4 × 인장력) / (π × 지름²)

    주어진 전단응력과 인장응력을 대입하여, 리벳의 지름에 대한 식을 만들 수 있다.

    (4 × 35.5 × 10⁶) / (π × 지름²) = 42.2 × 10⁶

    이를 정리하면, 지름² = (4 × 35.5 × 10⁶) / (π × 42.2 × 10⁶) 이다.

    따라서, 지름은 약 24.3mm 이다.

    리벳을 겹치기 이음할 때, 피치는 리벳의 지름과 같다. 따라서, 피치는 약 24.3mm 이다.

    하지만, 이 문제에서는 피치를 mm 단위로 정확하게 계산하라고 하지 않았다. 따라서, 가장 가까운 정수로 반올림하여 정답을 구해야 한다. 가장 가까운 정수는 62 이므로, 정답은 "62" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 10kN의 물체를 수직방향으로 들어올리기 위해서 아이볼트를 사용하려 할 때, 아이볼트 나사부의 최소 골지름은 약 몇 mm 인가? (단, 볼트의 허용인장응력은 50MPa이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 14
  2. 16
  3. 20
  4. 22
(정답률: 46%)
  • 아이볼트를 사용하여 물체를 들어올리는 경우, 볼트에 작용하는 응력은 인장응력이다. 따라서 볼트의 허용인장응력을 고려하여 최소 골지름을 구할 수 있다.

    먼저, 물체의 무게는 10kN이므로 이에 상응하는 힘은 10kN/9.81 ≈ 1,019.7kgf 이다. 이 힘이 아이볼트에 작용하게 되므로, 이를 인장응력으로 환산하여 계산한다.

    아이볼트의 단면적은 π/4 x d^2 이므로, 인장응력은 F/A = 1,019.7kgf / (π/4 x d^2) 이다. 이 값이 볼트의 허용인장응력인 50MPa 이하여야 한다.

    따라서, d^2 > (4 x 1,019.7kgf) / (π x 50MPa) 이어야 하며, 이를 계산하면 d^2 > 13.02 이다. 여기서 d는 최소 골지름이므로, d ≈ 3.61mm 이다.

    하지만, 볼트의 골지름은 일반적으로 정수값으로 결정되므로, 가장 가까운 정수값인 16mm이 최소 골지름으로 결정된다. 따라서 정답은 "16" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 드럼 지름이 300mm인 밴드 브레이크에서 1kNㆍm의 토크를 제동하려고 한다. 이 때 필요한 제동력은 약 몇 N 인가?

  1. 667
  2. 5500
  3. 6667
  4. 795
(정답률: 48%)
  • 제동력 = 토크 / 반지름
    제동력 = 1kNㆍm / 0.15m
    제동력 = 6667 N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그림과 같은 스프링 장치에서 전체 스프링 상수 K 는?

  1. K = k1 + k2
  4. K = k1×k2
(정답률: 66%)
  • 스프링 장치에서 왼쪽과 오른쪽 스프링은 병렬 연결되어 있으므로, 두 스프링에 작용하는 힘은 같다. 따라서 왼쪽 스프링에 작용하는 힘 F1과 오른쪽 스프링에 작용하는 힘 F2는 각각 K/2이다. 이때, 왼쪽 스프링 상수를 k1, 오른쪽 스프링 상수를 k2라고 하면, F1 = k1Δx1 = K/2Δx1, F2 = k2Δx2 = K/2Δx2 이다. 이를 합하면 F1 + F2 = K/2(Δx1 + Δx2) = KΔx/2 이므로, K = 2(F1 + F2)/Δx = k1 + k2 이다. 따라서 정답은 "K = k1 + k2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 매개변수 μ 방향으로 3차 곡선, ν 방향으로 2차 곡선으로 이루어진 Bezier 곡면을 정의하기 위해 필요한 조정점의 개수는?

  1. 6
  2. 12
  3. 24
  4. 48
(정답률: 51%)
  • 3차 곡선을 정의하기 위해서는 4개의 조정점이 필요하고, 2차 곡선을 정의하기 위해서는 3개의 조정점이 필요하다. 따라서, μ 방향으로 4개의 조정점이 필요하고, ν 방향으로 3개의 조정점이 필요하므로, 총 필요한 조정점의 개수는 4 x 3 = 12개가 된다. 따라서, 정답은 "12"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. CAD 용어에 대한 설명 중 틀린 것은?

  1. Pan : 도면의 다른 영역을 보기 위해 디스플레이 윈도를 이동시키는 행위
  2. Zoom : 대상물의 실제 크기(치수 포함)를 확대하거나 축소하는 행위
  3. Clipping : 필요 없는 요소를 제거하는 방법, 주로 그래픽에서 클리핑 윈도로 정의된 영역 밖에 존재하는 요소들을 제거하는 것을 의미
  4. Toggle : 명령의 실행 또는 마우스 클릭시마다 On 또는 Off가 번갈아 나타나는 세팅
(정답률: 67%)
  • Zoom은 대상물의 실제 크기(치수 포함)를 확대하거나 축소하는 행위가 아니라, 대상물을 화면에서 확대하거나 축소하는 행위를 의미합니다. 즉, 화면상에서의 크기를 조절하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 CAD 소프트웨어가 갖추어야 할 기능으로 가장 거리가 먼 것은?

  1. 제조 공정 제어
  2. 데이터 변환
  3. 화면 제어
  4. 그래픽 요소 생성
(정답률: 73%)
  • 정답: 제조 공정 제어

    CAD 소프트웨어는 주로 2D 또는 3D 모델링을 위해 사용되며, 데이터 변환, 화면 제어, 그래픽 요소 생성 등의 기능을 갖추어야 한다. 그러나 제조 공정 제어는 CAM (Computer-Aided Manufacturing) 소프트웨어의 역할이며, CAD 소프트웨어와는 별개의 기능이다. 따라서 "제조 공정 제어"가 가장 거리가 먼 기능이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 4개의 경계곡선이 주어진 경우, 그 경계곡선을 선형보간하여 만들어지는 곡선은?

  1. Coon's 곡면
  2. Bezier 곡면
  3. Blending 곡면
  4. Sweep 곡면
(정답률: 69%)
  • Coon's 곡면은 4개의 경계곡선을 선형보간하여 만들어지는 곡면이다. 이 곡면은 경계곡선의 모양을 보존하면서 부드러운 곡면을 만들어낼 수 있으며, 경계곡선이 서로 교차하는 경우에도 적용할 수 있다. 따라서 이 문제에서 주어진 조건에 가장 적합한 곡면은 Coon's 곡면이다. Bezier 곡면은 제어점을 이용하여 곡면을 만드는 방법이며, Blending 곡면은 두 개의 곡면을 섞어서 만드는 방법이다. Sweep 곡면은 하나의 곡선을 따라서 곡면을 만드는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. CAD 시스템을 활용하는 방식에 따라 크게 3가지로 구분한다고 할 때 이에 해당하는 않는 것은?

  1. 연결형 시스템(connected system)
  2. 독립형 시스템(stand alone system)
  3. 중앙통제형 시스템(host based system)
  4. 분산처리형 시스템(distributed based system)
(정답률: 52%)
  • 정답: 연결형 시스템(connected system)

    설명: 연결형 시스템은 CAD 시스템과 다른 시스템이 연결되어 있는 형태를 말하는데, 이는 CAD 시스템의 특성상 다른 시스템과의 연동이 필요한 경우에 사용된다. 따라서 CAD 시스템을 활용하는 방식에 따라 크게 3가지로 구분되는데, 연결형 시스템은 이에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 와이어 프레임 모델의 장점에 해당하지 않는 것은?

  1. 데이터의 구조가 간단하다.
  2. 모델 작성이 용이하다.
  3. 투시도의 작성이 용이하다.
  4. 물리적 성질(질량)의 계산이 가능하다.
(정답률: 81%)
  • 와이어 프레임 모델은 3차원 모델링의 가장 기본적인 형태로, 데이터의 구조가 간단하고 모델 작성이 용이하며 투시도의 작성이 용이하다는 장점이 있다. 하지만 물리적 성질(질량)의 계산은 가능하지 않다. 와이어 프레임 모델은 단순히 모양과 구조만을 표현하기 때문에 물리적인 특성은 고려하지 않는다. 따라서 물리적 성질(질량)의 계산은 다른 모델링 기법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 벡터의 성질과 관련하여 다음 중 틀린 것은? (단, 는 공간상의 벡터를 나타내고, 는 스칼라 양을 나타낸다.)

(정답률: 56%)
  • 답: ""

    설명: 벡터의 성질 중 ""은 벡터의 크기가 0일 때, 영벡터라는 것을 의미한다. 즉, 방향만 존재하고 크기가 없는 벡터를 말한다. 이는 모든 벡터에 대해 성립하는 것이 아니라, 특정한 벡터에 대해서만 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. (x, y) 좌표 기반의 2차원 평면에서 다음 직선의 방정식 중 기울기의 절대값이 가장 큰 것은?

  1. 수평축에서 135도 기울어져 있는 직선
  2. 점 (10, 10), (25, 55)를 지나는 직선
  3. 직선의 방정식이 4y = 2x+7인 직선
  4. x축 절편이 3, y축 절편이 15인 직선
(정답률: 49%)
  • 기울기의 절대값이 가장 크다는 것은 해당 직선이 가장 가파르다는 것을 의미합니다. 따라서 기울기가 큰 직선을 찾아야 합니다.

    "수평축에서 135도 기울어져 있는 직선"은 기울기가 없는 수평선이므로 기울기가 가장 작습니다.

    "점 (10, 10), (25, 55)를 지나는 직선"은 두 점을 지나기 때문에 기울기를 구할 수 있지만, 다른 직선들보다 기울기가 작습니다.

    "직선의 방정식이 4y = 2x+7인 직선"은 기울기를 구할 때 y에 대해 정리하면 기울기가 1/2가 됩니다. 다른 직선들보다 기울기가 작습니다.

    따라서 "x축 절편이 3, y축 절편이 15인 직선"이 기울기의 절대값이 가장 큰 직선입니다. 이 직선의 기울기는 y축 절편에서 x축 절편을 뺀 후, y축 절편으로 나누면 구할 수 있습니다. (15-0)/(0-3) = -5 이므로 기울기의 절대값은 5가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 CAD(Computer aided design) 시스템을 사용함으로써 얻을 수 있는 효과로 가장 거리가 먼 것은?

  1. 제품 설계 시간의 단축
  2. 구조해석, 응력해석 등이 가능
  3. 제품 가공 시간의 단축
  4. 설계 검증의 용이
(정답률: 70%)
  • "제품 가공 시간의 단축"은 CAD 시스템을 사용하여 제품을 디자인하고 제조하는 과정에서 생산성을 높이고, 인력과 시간을 절약할 수 있기 때문이다. CAD 시스템을 사용하면 제품의 3D 모델링과 가공 경로 생성 등을 자동화할 수 있으며, 이를 통해 제품 가공 시간을 단축할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 빛을 편광시키는 특성을 가진 유기화합물을 이용하여 투과된 빛의 특성을 수정하여 디스플레이 하는 방식으로 CRT 모니터에 비해서는 두께가 얇은 모니터를 만들 수 있으나 시야각이 다소 좁고 백라이트가 필요하며 어느 정도의 두께 이상은 줄일 수 없다는 단점을 가진 이 디스플레이 장치는?

  1. 플라지마 패널(plasma panel)
  2. 액정 디스플레이(liquid crystal display)
  3. 전자 발광 디스플레이(electroluminescent display)
  4. 래스터 스캔 디스플레이(raster scan display)
(정답률: 72%)
  • 액정 디스플레이는 유기화합물을 이용하여 빛을 편광시켜 투과된 빛의 특성을 수정하여 디스플레이하는 방식으로, CRT 모니터에 비해 두께가 얇고 시야각이 다소 좁으며 백라이트가 필요하며 일정 두께 이상은 줄일 수 없는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 B-Rep 모델링에서 토폴로지 요소간에 만족해야 하는 오일러-포앙카레 공식으로 옳은 것은? (단, V는 꼭지점의 개수, E는 모서리의 개수, F는 면 또는 외부 루프의 개수, H는 면상의 구멍 루프의 개수, C는 독립된 셸의 개수, G는 입체를 관통하는 구멍의 개수이다.)

  1. V + F + E + H = 2(C + G)
  2. V + F - E + H = 2(C + G)
  3. V + F - E - H = 2(C - G)
  4. V - F + E - H = 2(C - G)
(정답률: 46%)
  • B-Rep 모델링에서 오일러-포앙카레 공식은 V + F - E - H = 2(C - G)이다. 이 공식은 꼭지점, 모서리, 면, 면상의 구멍 루프, 독립된 셸, 입체를 관통하는 구멍의 개수를 이용하여 입체 모델의 토폴로지를 검증하는 공식이다. 이 공식은 입체 모델의 토폴로지가 유효한 경우 항상 성립한다. 이 공식은 꼭지점, 모서리, 면, 면상의 구멍 루프, 독립된 셸, 입체를 관통하는 구멍의 개수를 이용하여 입체 모델의 토폴로지를 검증하는 공식이다. 이 공식은 입체 모델의 토폴로지가 유효한 경우 항상 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 서로 다른 CAD 시스템간의 데이터 상호 교환을 위한 표준화 파일형식을 모두 고른 것은?

  1. 가, 나, 다
  2. 가, 다, 라
  3. 가, 나, 라
  4. 나, 다, 라
(정답률: 62%)
  • 서로 다른 CAD 시스템 간의 데이터 상호 교환을 위한 표준화 파일 형식은 STEP, IGES, STL입니다. 이 중에서 "가, 나, 라"는 모두 포함되어 있기 때문에 정답입니다. STEP은 3D 모델링 데이터를 교환하기 위한 표준화된 파일 형식이며, IGES는 2D 및 3D 모델링 데이터를 교환하기 위한 표준화된 파일 형식입니다. STL은 3D 모델링 데이터를 표면 삼각형으로 변환하여 교환하기 위한 파일 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 서피스 모델링(surface modeling)의 일반적인 특징으로 거리가 먼 것은?

  1. NC 데이터를 생성 할 수 있다.
  2. 은선 제거가 불가능하다.
  3. 질량 등 물리적 성질 계산이 곤란하다.
  4. 복잡한 형상표현이 가능하다.
(정답률: 62%)
  • 서피스 모델링은 곡면이나 곡면의 조합으로 모델링을 수행하기 때문에, 일반적으로는 은선이 발생한다. 은선은 서피스 모델링에서 인접한 두 곡면이 서로 맞닿을 때 발생하는 선으로, 이를 제거하는 것은 매우 어렵다. 따라서 은선 제거가 불가능하다는 것이 서피스 모델링의 일반적인 특징 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 공간상에서 곡면을 작성하고자 한다. 안내선(guide line)과 단면모양(section)으로 만들어지는 곡면은?

  1. Revolve 곡면
  2. Sweep 곡면
  3. Blending 곡면
  4. Grid 곡면
(정답률: 73%)
  • 안내선과 단면모양을 이용하여 Sweep 곡면을 만들 수 있다. Sweep 곡면은 단면모양을 따라 안내선을 따라 이동하면서 곡면을 형성하는 방식으로 만들어진다. 따라서 안내선과 단면모양이 주어지면 Sweep 곡면을 만들 수 있다. Revolve 곡면은 회전축을 기준으로 회전시켜 만들어지는 곡면이고, Blending 곡면은 두 개 이상의 곡면을 부드럽게 이어붙여 만들어지는 곡면이다. Grid 곡면은 격자 모양의 구조를 가진 곡면으로, 안내선과 단면모양이 주어지지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 래스터 그래픽 장치의 프레임 버퍼(frame buffer)에서 8bit plane을 사용한다면 몇 가지 색상을 동시에 낼 수 있는가?

  1. 32
  2. 64
  3. 128
  4. 256
(정답률: 64%)
  • 8bit plane은 2의 8승인 256가지 색상을 표현할 수 있기 때문에, 256이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 솔리드 모델링의 데이터 구조 중 CSG(constructive solid geometry) 트리구조의 특징에 대한 설명으로 틀린 것은?

  1. 데이터 구조가 간단하고 데이터의 양이 적어 데이터 구조의 관리가 용이하다.
  2. CSG 트리로 저장된 솔리드는 항상 구현이 가능한 입체를 나타낸다.
  3. 화면에 입체의 형상을 나타내는 시간이 짧아 대화식 작업에 적합하다.
  4. 기본형상(primitive)의 파라미터만 간단히 변경하여 입체 형상을 쉽게 바꿀 수 있다.
(정답률: 51%)
  • "화면에 입체의 형상을 나타내는 시간이 짧아 대화식 작업에 적합하다."가 틀린 것이다. CSG 트리구조는 대화식 작업에 적합하지 않은 경우가 많다. 이유는 CSG 트리구조는 계산량이 많아서 복잡한 모델링 작업에서는 시간이 오래 걸리기 때문이다. 따라서 대화식 작업보다는 미리 계획된 모델링 작업에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CAD 시스템에서 원호를 정의하고자 한다. 다음 중 하나의 원호를 정의내릴 수 없는 경우는?

  1. 중심점과 원호의 시작점과 끝점, 그리고 시작점에서 원호가 그려지는 방향이 주어질 때
  2. 중심점과 원호의 시작점, 현의 길이 그리고 시작점에서 원호가 그려지는 방향이 주어질때
  3. 원호를 이루는 각각의 시작점, 중간점, 끝점이 주어질 때
  4. 중심점과 원호 반지름의 크기, 그리고 시작점에서 원호가 그려지는 방향이 주어질 때
(정답률: 47%)
  • 정답은 "원호를 이루는 각각의 시작점, 중간점, 끝점이 주어질 때"이다. 이유는 원호를 정의하기 위해서는 중심점과 반지름이 필요하며, 시작점과 끝점은 원호의 일부분을 나타내는 것이지 전체를 나타내는 것이 아니기 때문이다. 또한 현의 길이는 반지름과 각도에 의해 결정되므로, 현의 길이만으로는 원호를 정확하게 정의할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 3차원 그래픽스 처리를 위한 ISO 국제표준의 하나로서 ISO-IEC TTC 1/SC 24에서 제정한 국제 표준으로 구조체 개념을 가지고 있는 것은?

  1. PHIGS
  2. DTD
  3. SGML
  4. SASIG
(정답률: 66%)
  • PHIGS는 구조체 개념을 가지고 있어서 3차원 그래픽스 처리를 위한 ISO 국제표준 중 하나이다. 다른 보기들인 DTD, SGML, SASIG는 모두 마크업 언어와 관련된 국제 표준이지만, 구조체 개념을 가지고 있지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 꽃병 형상의 도형을 그리기에 가장 적합한 방법은?

  1. 오프셋 곡면
  2. 원추 곡면
  3. 회전 곡면
  4. 필릿 곡면
(정답률: 78%)
  • 회전 곡면은 원을 중심으로 회전하면서 만들어지는 곡면으로, 꽃병 형상의 도형을 그리기에 가장 적합한 방법입니다. 이는 꽃병의 몸통 부분이 원형을 띄고 있기 때문에 회전 곡면을 사용하면 자연스러운 곡선을 그릴 수 있기 때문입니다. 오프셋 곡면은 기존 도형에서 일정 거리만큼 떨어진 새로운 도형을 만드는 방법이며, 원추 곡면은 원뿔 모양의 곡면을 만드는 방법입니다. 필릿 곡면은 두 개의 곡면이 만나는 부분에서 생기는 곡면으로, 꽃병 형상의 도형을 그리기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 벡터 가 존재한다. a1, a2, a3는 x, y, z축 방향의 변위 일 때 벡터의 크기 는?

(정답률: 49%)
  • 벡터의 크기는 각 축 방향의 변위를 제곱하여 더한 후 제곱근을 취한 값이다. 따라서, = √(a1² + a2² + a3²) 이다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
