1과목: 기계가공법 및 안전관리

1. 밀링머신에서 커터 지름이 120mm, 한 날 당 이송이 0.11mm, 커터 날수가 4날, 회전수가 900rpm 일 때, 절삭속도는 약 몇 m/min 인가?

  1. 33.9
  2. 113
  3. 214
  4. 339
(정답률: 64%)
  • 절삭속도는 커터의 지름과 회전수를 이용하여 원주 속도를 계산하는 원리를 사용합니다.
    ① [기본 공식] $V = \frac{\pi D N}{1000}$
    ② [숫자 대입] $V = \frac{\pi \times 120 \times 900}{1000}$
    ③ [최종 결과] $V = 339$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 측정에서 다음 설명에 해당하는 원리는?

  1. 아베의 원리
  2. 버니어의 원리
  3. 에어리의 원리
  4. 헤르쯔의 원리
(정답률: 84%)
  • 표준자와 피측정물을 동일한 축 선상에 배치하여 측정 오차를 최소화해야 한다는 원리는 아베의 원리입니다.
    $$\text{표준자와 피측정물은 동일 축 선상에 있어야 한다.}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 밀링 분할판의 브라운 샤프형 구멍열을 나열한 것으로 틀린 것은?

  1. No.1 – 15, 16, 17, 18, 19, 20
  2. No.2 – 21, 23, 27, 29, 31, 33
  3. No3. - 37, 39, 41, 43, 47, 49
  4. No4. - 12, 13, 15, 16, 17, 18
(정답률: 64%)
  • 브라운 샤프형 분할판의 구멍열 구성에는 No.1, No.2, No.3 그룹만 존재하며, No.4 그룹은 존재하지 않습니다.

    오답 노트
    No.1: 15, 16, 17, 18, 19, 20
    No.2: 21, 23, 27, 29, 31, 33
    No.3: 37, 39, 41, 43, 47, 49
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반적인 밀링작업에서 절삭속도와 이송에 관한 설명으로 틀린 것은?

  1. 밀링커터의 수명을 연장하기 위해서는 절삭속도는 느리게 이송을 작게 한다.
  2. 날 끝이 비교적 약한 밀링커터에 대해서는 절삭속도는 느리게 이송을 작게 한다.
  3. 거친 절삭에서는 절삭 깊이를 얕게, 이송은 작게, 절삭속도를 빠르게 한다.
  4. 일반적으로 나비와 지름이 작은 밀링커터에 대해서는 절삭속도를 빠르게 한다.
(정답률: 68%)
  • 거친 절삭(황삭)은 빠르게 많은 양의 소재를 제거하는 것이 목적이므로, 커터의 회전 속도(절삭속도)는 낮추고 공작물의 이송량과 절삭 깊이는 크게 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 절삭공구에서 칩 브레이커(chip breaker)의 설명으로 옳은 것은?

  1. 전단형이다.
  2. 칩의 한 종류이다.
  3. 바이트 생크의 종류이다.
  4. 칩의 인위적으로 끊어지도록 바이트에 만든 것이다.
(정답률: 85%)
  • 칩 브레이커는 절삭 가공 시 발생하는 길고 연속적인 칩이 엉키는 것을 방지하기 위해, 칩이 인위적으로 끊어지도록 바이트에 만든 홈이나 돌출부를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 구성인선의 방지 대책으로 틀린 것은?

  1. 경사각을 작게 할 것
  2. 절삭 깊이를 적게 할 것
  3. 절삭속도를 빠르게 할 것
  4. 절삭공구의 인선을 날카롭게 할 것
(정답률: 77%)
  • 구성인선을 방지하기 위해서는 공구의 경사각을 크게 하여 칩의 흐름을 원활하게 해야 합니다.

    오답 노트
    절삭 깊이를 적게 함, 절삭속도를 빠르게 함, 인선을 날카롭게 함: 모두 구성인선 발생을 억제하는 올바른 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 게이지 블록 구조형상의 종류에 해당되지 않은 것은?

  1. 호크형
  2. 캐리형
  3. 레버형
  4. 요한슨형
(정답률: 55%)
  • 게이지 블록의 구조 형상으로는 대표적으로 요한슨형, 호크형, 캐리형 등이 있으며, 레버형은 게이지 블록의 구조 형상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 호칭치수가 200mm인 사인 바로 21° 30′ 의 각도를 측정할 때 낮은 쪽 게이지 블록의 높이가 5mm 라면 높은 쪽은 얼마인가? (단, sin21° 30′ = 0.3665 이다.)

  1. 73.3 mm
  2. 78.3 mm
  3. 83.3 mm
  4. 88.3 mm
(정답률: 52%)
  • 사인 바로의 높이 차이는 호칭치수와 측정 각도의 사인 값으로 계산하며, 높은 쪽 게이지 블록의 높이는 낮은 쪽 높이에 이 차이값을 더해 구합니다.
    ① $H = L \times \sin\theta$
    ② $H = 200 \times 0.3665 = 73.3$
    ③ $H_{high} = 5 + 73.3 = 78.3\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 드릴가공에서 깊은 구멍을 가공하고자 할 때 다음 중 가장 좋은 드릴가공 조건은?

  1. 회전수와 이송을 느리게 한다.
  2. 회전수는 빠르게 이송을 느리게 한다.
  3. 회전수는 느리게 이송은 빠르게 한다.
  4. 회전수와 이송은 정밀도와는 관계없다.
(정답률: 51%)
  • 깊은 구멍 가공 시에는 칩 배출이 어렵고 공구의 강성이 저하되어 진동이나 파손의 위험이 큽니다. 따라서 절삭 부하를 줄이고 칩 배출을 원활하게 하기 위해 회전수와 이송을 모두 느리게 설정하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 가공능률에 따라 공작기계를 분류할 때 가공할 수 있는 기능이 다양하고, 절삭 및 이송속도의 범위도 크기 때문에 제품에 맞추어 절삭조건을 선정하여 가공할 수 있는 공작기계는?

  1. 단능 공작기계
  2. 만능 공작기계
  3. 범용 공작기계
  4. 전용 공작기계
(정답률: 56%)
  • 범용 공작기계는 가공 기능이 다양하고 절삭 및 이송속도의 범위가 넓어, 다양한 제품의 특성에 맞춰 절삭 조건을 자유롭게 선정하여 가공할 수 있는 기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주성분이 점토와 장석이고 균일한 기공을 나타내며 많이 사용하는 숫돌의 결합제는?

  1. 고무 결합제(R)
  2. 셸락 결합제(E)
  3. 실리게이트 결합제(S)
  4. 비트리파이드 결합제(V)
(정답률: 61%)
  • 비트리파이드 결합제(V)는 점토와 장석을 주성분으로 하며, 소성 과정을 통해 균일한 기공을 형성하는 것이 특징입니다.

    오답 노트
    고무 결합제(R): 고무와 유황이 주성분
    셸락 결합제(E): 셸락 천연수지가 주성분
    실리게이트 결합제(S): 규산나트륨이 주성분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 윤활유의 사용 목적이 아닌 것은?

  1. 냉각
  2. 마찰
  3. 방청
  4. 윤활
(정답률: 76%)
  • 윤활유는 기계 부품 간의 마찰을 줄여 마모를 방지하고, 열을 식히는 냉각, 부식을 막는 방청, 부드럽게 움직이게 하는 윤활을 목적으로 사용합니다. 따라서 마찰을 일으키는 것은 사용 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. ø13이하의 작은 구멍 뚫기에 사용하며 작업대 위에 설치하여 사용하고, 드릴 이송은 수동으로 하는 소형의 드릴링머신은?

  1. 다두 드릴링머신
  2. 직립 드릴링머신
  3. 탁상 드릴링머신
  4. 레이디얼 드릴링머신
(정답률: 80%)
  • 탁상 드릴링머신은 $\phi 13$이하의 소형 공작물을 가공하기 위해 작업대 위에 설치하여 사용하는 소형 드릴링머신입니다.

    오답 노트
    다두 드릴링머신: 여러 공구를 순차적으로 사용함
    직립 드릴링머신: 대형 공작물 가공용
    레이디얼 드릴링머신: 대형 공작물 가공 및 암(arm) 이동 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 서보기구의 종류 중 구동 전동기로 펄스 전동기를 이용하며 제어장치로 입력된 펄스 수만큼 움직이고 검출기나 피드백 회로가 없으므로 구조가 간단하며, 펄스 전동기의 회전 정밀도와 볼 나사의 정밀도에 직접적인 영향을 받는 방식은?

  1. 개방 회로 방식
  2. 폐쇄 회로 방식
  3. 반폐쇄 회로 방식
  4. 하이브리드 서보 방식
(정답률: 62%)
  • 개방 회로 방식은 피드백 장치 없이 펄스 전동기(스테핑 모터)를 사용하여 입력된 펄스 수만큼만 구동하는 구조가 간단한 방식입니다.

    오답 노트
    반폐쇄 회로 방식: 엔코더 등으로 위치를 검출하여 피드백함
    폐쇄 회로 방식: 스케일 등으로 위치를 검출하여 오차 보정이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 마이크로미터의 나사 피치가 0.2 mm 일 때 심블의 원주를 100 등분하였다면 심블 1눈금의 회전에 의한 스핀들의 이동량은 몇 mm 인가?

  1. 0.005
  2. 0.002
  3. 0.01
  4. 0.02
(정답률: 82%)
  • 마이크로미터의 최소 읽기 값은 나사 피치를 심블의 분할 수로 나누어 계산합니다.
    ① [기본 공식] $L = \frac{P}{N}$ (이동량 = 피치 / 분할수)
    ② [숫자 대입] $L = \frac{0.2}{100}$
    ③ [최종 결과] $L = 0.002$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 슬로터(slotter)에 관한 설명으로 틀린 것은?

  1. 규격은 램의 최대행정과 테이블의 지름으로 표시된다.
  2. 주로 보스(boss)에 키 홈을 가공하기 위해 발달된 기계이다.
  3. 구조가 셰이퍼(shaper)를 수직으로 세워 놓은 것과 비슷하여 수직 셰이퍼(shaper)라고도 한다.
  4. 테이블의 수평길이 방향 왕복운동과 공구의 테이블 가로방향 이송에 의해 비교적 넓은 평면을 가공하므로 평삭기라고도 한다.
(정답률: 56%)
  • 슬로터는 바이트가 고정된 램을 수직 왕복 운동시켜 키 홈이나 평면을 가공하는 기계로, 구조가 셰이퍼를 수직으로 세운 것과 비슷해 수직 셰이퍼라고도 합니다.

    오답 노트
    테이블의 수평길이 방향 왕복운동과 공구의 가로방향 이송으로 넓은 평면을 가공하는 것은 평삭기에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 드릴링 머신의 안전사항으로 틀린 것은?

  1. 장갑을 끼고 작업을 하지 않는다.
  2. 가공물을 손으로 잡고 드릴링 한다.
  3. 구멍 뚫기가 끝날 무렵은 이송을 천천히 한다.
  4. 얇은 판의 구멍가공에는 보조 판 나무를 사용하는 것이 좋다.
(정답률: 89%)
  • 드릴링 작업 시 가공물을 손으로 잡고 작업하면 드릴에 말려 들어가거나 가공물이 회전하여 매우 위험합니다. 반드시 바이스나 클램프 등의 고정 장치를 사용하여 가공물을 견고하게 고정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 절삭공구에서 크레이터 마모(crater wear)의 크기가 증가할대 나타나는 현상이 아닌 것은?

  1. 구성인선(built up edge)이 증가한다.
  2. 공구의 윗면경사각이 증가한다.
  3. 칩의 곡류반지름이 감소한다.
  4. 날끝이 파괴되기 쉽다.
(정답률: 46%)
  • 크레이터 마모는 공구의 윗면(경사면)이 마모되어 오목하게 파이는 현상입니다. 이로 인해 윗면 경사각이 증가하고 칩의 곡률 반지름이 감소하며, 결과적으로 날끝의 강도가 약해져 파괴되기 쉬워집니다. 구성인선은 주로 절삭 속도나 공구 재질, 경사각 등에 영향을 받으며 크레이터 마모의 직접적인 결과로 증가하는 현상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 방전가공용 전극 재료의 구비 조건으로 틀린 것은?

  1. 가공정밀도가 높을 것
  2. 가공전극의 소모가 적을 것
  3. 방전이 안전하고 가공속도가 빠를 것
  4. 전극을 제작할 때 기계가공이 어려울 것
(정답률: 87%)
  • 방전가공용 전극은 가공 정밀도를 높이고 전극 소모를 줄여야 하며, 방전이 안정적이고 가공 속도가 빨라야 합니다. 또한, 전극 자체를 제작해야 하므로 기계가공이 쉬운 재료여야 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연삭숫돌의 입도(grain size) 선택의 일반적인 기준으로 가장 적합한 것은?

  1. 절삭 깊이와 이송량이 많고 거친 연삭은 거친 입도를 선택
  2. 다듬질 연삭 또는 공구를 연삭할 때는 거친 입도를 선택
  3. 숫돌과 일감의 접촉 면적이 작을 때는 거친 입도를 선택
  4. 연성이 있는 재료는 고운 입도를 선택
(정답률: 53%)
  • 연삭숫돌의 입도는 입자의 크기를 의미하며, 가공 목적과 조건에 따라 선택합니다. 절삭 깊이와 이송량이 많고 거친 연삭이 필요할 때는 칩 제거 능력이 좋은 거친 입도를 선택하는 것이 일반적입니다.

    오답 노트
    다듬질 연삭 또는 공구 연삭: 정밀도가 필요하므로 고운 입도 선택
    접촉 면적이 작을 때: 미세한 입자(고운 입도) 선택
    연성 재료: 칩 배출을 위해 거친 입도 선택
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 다음 끼워맞춤 중에서 헐거운 끼워맞춤인 것은?

  1. 25 N6/h5
  2. 20 P6/h5
  3. 6 JS7/h6
  4. 50 G7/h6
(정답률: 69%)
  • 축 기준 끼워맞춤($h6$)에서 구멍의 공차역 클래스가 $G7$인 경우, 항상 구멍이 축보다 커서 틈새가 발생하는 헐거운 끼워맞춤이 됩니다.

    오답 노트
    25 N6/h5, 20 P6/h5: 억지 끼워맞춤
    6 JS7/h6: 중간 끼워맞춤
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 치수 보조기호에 대한 설명으로 옳지 않은 것은?

  1. : 데이텀 치수 50mm를 나타낸다.
  2. : 판재의 두께 5mm를 나타낸다.
  3. : 원호의 길이 20mm를 나타낸다.
  4. : 구의 반지름 30mm를 나타낸다.
(정답률: 85%)
  • 치수 값에 괄호를 사용하는 표기법은 데이텀 치수가 아니라, 설계 시 참고로 제공하는 참고치수를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

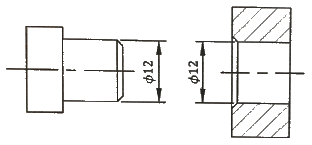

23. 그림은 축과 구멍의 끼워 맞춤을 나타낸 도면이다. 다음 중 중간 끼워 맞춤에 해당하는 것은?

  1. 축 - ø12k6, 구멍 - ø12H7
  2. 축 - ø12h6, 구멍 - ø12G7
  3. 축 - ø12e8, 구멍 - ø12H8
  4. 축 - ø12h5, 구멍 - ø12N6
(정답률: 53%)
  • 구멍 기준 끼워맞춤에서 구멍 공차 $H7$과 조합하여 중간 끼워맞춤을 형성하는 축 공차는 $js6, js7, k6, m6$입니다. 따라서 축 $\phi 12k6$, 구멍 $\phi 12H7$ 조합이 중간 끼워맞춤에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 암, 리브, 핸들 등의 전단면을 그림과 같이 나타내는 단면도를 무엇이라 하는가?

  1. 온 단면도
  2. 회전도시 단면도
  3. 부분 단면도
  4. 한쪽 단면도
(정답률: 78%)
  • 암, 리브, 핸들처럼 단면의 형상이 일정하고 대칭인 부품의 경우, 단면의 일부를 회전시켜 나타내는 회전도시 단면도를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 나사의 제도방법을 설명한 것으로 틀린 것은?

  1. 수나사에서 골 지름은 가는 실선으로 도시한다.
  2. 불완전 나사부를 나타내는 골지름 선은 축선에 대해서 평행하게 표시한다.
  3. 암나사를 축방향으로 본 측면도에서 호칭지름에 해당하는 선은 가는 실선이다.
  4. 완전 나사부란 산봉우리와 골 밑 모양의 양쪽 모두 완전한 산형으로 이루어지는 나사부이다.
(정답률: 52%)
  • 나사가 끝나는 부분의 불완전 나사부를 나타내는 골지름 선은 축선에 평행하게 그리는 것이 아니라, 축선에 대하여 $30^{\circ}$ 경사지게 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 도면에 나사의 표시가 “M50×2-6H” 로 기입되어 있을 경우 이에 대한 올바른 설명은?

  1. 감김 방향은 왼나사이다.
  2. 나사의 피치는 알 수 없다.
  3. M50×2의 2는 수량 2개를 의미한다.
  4. 6H는 암나사의 등급 표시이다.
(정답률: 81%)
  • 나사 표시 M50×2-6H에서 6H는 암나사의 공차 등급을 나타내는 표시입니다.

    오답 노트
    왼나사: 별도의 L 표시가 없으므로 오른나사임
    피치: $\times 2$에서 2가 피치 값임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 도면에 대한 설명으로 옳은 것은?

  1. 부분 확대하여 도시하였다.
  2. 반복되는 형상을 모두 나타냈다.
  3. 대칭되는 도형을 생략하여 도시하였다.
  4. 회전도시 단면도를 이용하여 키 홈을 표현하였다.
(정답률: 78%)
  • 도면을 보면 중심선을 기준으로 형상이 대칭이며, 한쪽 부분만 그려내고 나머지는 생략하여 도시한 것을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS 용접 기호표시와 용접부 명칭이 틀린 것은?

  1. : 플러그 용접
  2. : 점 용접
  3. : 가장자리 용접
  4. : 필릿 용접
(정답률: 75%)
  • 기호는 가장자리 용접이 아니라 I형 맞대기 용접을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 스퍼 기어의 도시 방법에 대한 설명으로 틀린 것은?

  1. 잇봉우리원은 굵은 실선으로 그린다.
  2. 피치원은 가는 2점 쇄선으로 그린다.
  3. 이골원은 가는 실선으로 그린다.
  4. 축에 직각 방향으로 단면 투상할 경우, 이골원은 굵은 실선으로 그린다.
(정답률: 74%)
  • 기어의 피치원은 가상의 선으로, 제도 규칙상 반드시 가는 1점 쇄선으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

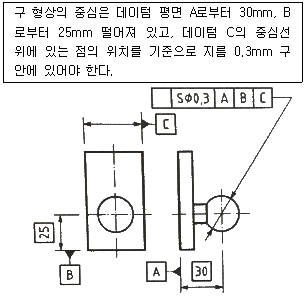

30. 다음 보기의 설명에 적합한 기하공차 기호는?

(정답률: 74%)
  • 점, 선, 평면의 형체가 이론적인 정확한 위치에서 벗어난 정도를 규제하는 위치도 공차에 대한 설명입니다. 따라서 위치도를 나타내는 기호인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 절단면 표시 방법인 해칭에 대한 설명으로 틀린 것은?

  1. 같은 절단면상에 나타나는 같은 부품의 단면에는 같은 해칭을 한다.
  2. 해칭은 주된 중심선에 대하여 45°로 하는 것이 좋다.
  3. 인접한 단면의 해칭은 선의 방향 또는 각도를 변경하든지 그 간격을 변경하여 구별한다.
  4. 해칭을 하는 부분에 글자 또는 기호를 기입할 경우에는 해칭선을 중단하지 말고 그 위에 기입해야 한다.
(정답률: 78%)
  • 해칭 영역 내에 글자나 기호를 기입할 때는 가독성을 위해 해당 부분의 해칭선을 중단하고 기입하는 것이 원칙입니다.

    오답 노트
    같은 부품의 단면: 동일한 해칭 적용
    해칭 각도: 주 중심선 기준 $45^{\circ}$ 권장
    인접 단면 구별: 방향, 각도, 간격 변경으로 구분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 표시해야할 선이 같은 장소에 중복될 경우 선의 우선순위가 가장 높은 것은?

  1. 무게 중심선
  2. 중심선
  3. 치수 보조선
  4. 절단선
(정답률: 71%)
  • 도면에서 여러 선이 겹칠 때 적용하는 선의 우선순위는 다음과 같습니다.
    외형선 > 숨은선 > 절단선 > 중심선 > 무게 중심선 > 치수 보조선
    따라서 제시된 보기 중 절단선이 가장 우선순위가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 입체도를 화살표 방향에서 본 투상 도면으로 가장 적합한 것은?

(정답률: 84%)
  • 제시된 입체도의 화살표 방향은 정면에서 바라본 투상 방향입니다. 물체의 외형과 굴곡진 형태를 분석했을 때, 정면에서 보이는 형상을 정확하게 표현한 도면은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. KS 나사에서 ISO 표준에 있는 관용 테이퍼 암나사에 해당하는 것은?

  1. R 3/4
  2. Rc 3/4
  3. PT 3/4
  4. Rp 3/4
(정답률: 71%)
  • ISO 표준 관용 테이퍼 나사에서 숫나사는 R, 암나사는 Rc로 구분하여 표기합니다.

    오답 노트
    R 3/
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 그림에 대한 설명으로 가장 올바른 것은?

  1. 대상으로 하고 있는 면은 0.1 mm 만큼 떨어진 두 개의 동축 원통면 사이에 있어야 한다.
  2. 대상으로 하고 있는 원통의 축선은 ø0.1 mm의 원통 안에 있어야 한다.
  3. 대상으로 하고 있는 원통의 축선은 0.1 mm 만큼 떨어진 두 개의 평행한 평면 사이에 있어야 한다.
  4. 대상으로 하고 있는 면은 0.1 mm 만큼 떨어진 두 개의 평행한 평면 사이에 있어야 한다.
(정답률: 54%)
  • 제시된 이미지 의 기하공차 기호는 원통도(Cylindricity)를 나타냅니다. 원통도는 대상이 되는 면이 두 개의 동축 원통면 사이에 있어야 함을 의미하므로, 대상으로 하고 있는 면은 $0.1\text{ mm}$ 만큼 떨어진 두 개의 동축 원통면 사이에 있어야 한다는 설명이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 가공 방법의 기호 중에서 다듬질 가공인 스크레이핑 가공 기호는?

  1. FS
  2. FSU
  3. CS
  4. FSD
(정답률: 72%)
  • 스크레이핑 가공은 정밀한 다듬질 가공의 일종으로, 영어 명칭인 Finishing Scraping의 약자인 FS를 기호로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 제3각법으로 그린 투상도 중 옳지 않은 것은?

(정답률: 56%)
  • 제3각법에서는 정면도, 평면도, 우측면도가 서로 일관된 형상을 보여야 합니다.
    의 경우, 평면도에서 보이는 단의 라인과 정면도의 계단 형상이 우측면도에 정확히 반영되지 않았습니다. 즉, 평면도와 우측면도의 형상이 서로 모순되므로 옳지 않은 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 도시 기호에 대한 설명으로 틀린 것은?

  1. 용접하는 곳이 화살표쪽이다.
  2. 온둘레 현장용접이다.
  3. 필릿 용접을 오목하게 작업한다.
  4. 한쪽 플랜지형으로 필릿 용접 작업한다.
(정답률: 63%)
  • 제시된 기호는 온둘레 필릿 용접을 나타내며, 화살표가 가리키는 곳에 오목하게 용접하라는 지시입니다.
    한쪽 플랜지형으로 필릿 용접 작업한다는 내용은 해당 기호의 정의와 일치하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 최대 실체 공차방식으로 규제된 축의 도면이 다음과 같다. 실제 제품을 측정한 결과 축 지름이 49.8 mm 일 경우 최대로 허용할 수 있는 직각도 공차는 몇 mm 인가?

  1. ø 0.3mm
  2. ø 0.4mm
  3. ø 0.5mm
  4. ø 0.6mm
(정답률: 48%)
  • 최대 실체 공차 방식(MMC)에서 축의 경우, 실제 치수가 최소 치수(MMC)보다 작아지면 그 차이만큼 보너스 공차가 발생하여 전체 허용 공차가 증가합니다.
    ① [기본 공식] $\text{허용공차} = \text{기본공차} + (\text{최대 허용 치수} - \text{실제 측정값})$
    ② [숫자 대입] $\text{허용공차} = 0.1 + (50.2 - 49.8)$
    ③ [최종 결과] $\text{허용공차} = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 입체도를 제 3각법으로 투상할 때 가장 적합한 투상도는?

(정답률: 84%)
  • 제 3각법 투상법에 따라 정면도, 평면도, 우측면도를 배치해야 합니다. 의 형상을 분석했을 때, 각 면의 외형과 숨은선(은선)이 정확하게 표현된 투상도는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 다음 중 강자성체 금속에 해당되지 않는 것은?

  1. Fe
  2. Ni
  3. Sb
  4. Co
(정답률: 61%)
  • 강자성체는 외부 자기장에 의해 강하게 자화되는 물질로, 대표적으로 철(Fe), 니켈(Ni), 코발트(Co) 및 그 합금이 해당합니다. 따라서 Sb(안티모니)는 강자성체 금속이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기계가공으로 소성 변형된 제품이 가열에 의하여 원래의 모양으로 돌아가는 것과 관련있는 것은?

  1. 초전도 효과
  2. 형상기억 효과
  3. 연속주조 효과
  4. 초소성 효과
(정답률: 83%)
  • 소성 변형된 제품이 특정 온도 이상으로 가열되었을 때 원래의 모양으로 되돌아오는 성질을 형상기억 효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. Al을 침투시켜 내식성을 향상시키는 금속침투법은?

  1. 보로나이징
  2. 칼로라이징
  3. 세라다이징
  4. 실리코나이징
(정답률: 74%)
  • 금속 표면에 특정 원소를 침투시켜 성질을 개선하는 방법 중, 알루미늄(Al)을 침투시켜 내식성을 높이는 공법은 칼로라이징입니다.

    오답 노트
    보로나이징: 붕소(B) 침투
    세라다이징: 아연(Zn) 침투
    실리코나이징: 규소(Si) 침투
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 합금 공구강에 해당되는 것은?

  1. SUS 316
  2. SC 40
  3. STS 5
  4. GCD 550
(정답률: 79%)
  • STS 5는 합금 공구강의 규격에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 철강 소재에서 일어나는 다음 반응은 무엇인가?

  1. 공석반응
  2. 포석반응
  3. 공정반응
  4. 포정반응
(정답률: 52%)
  • 제시된 반응식 $\gamma \rightarrow \alpha + Fe_{3}C$는 고체 상태의 오스테나이트($$\gamma$$)가 냉각되어 페라이트($$\alpha$$)와 시멘타이트($$Fe_{3}C$$)로 변하는 공석반응을 나타냅니다.

    오답 노트
    공정반응: 액체 $\rightarrow$ 오스테나이트 + 시멘타이트
    포정반응: 액체 + 페라이트 $\rightarrow$ 오스테나이트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 두랄루민의 구성 성분으로 가장 적절한 것은?

  1. Al + Cu + Mg + Mn
  2. Al + Fe + Mo + Mn
  3. Al + Zn + Ni + Mn
  4. Al + Pb + Sn + Mn
(정답률: 77%)
  • 두랄루민은 알루미늄(Al)에 구리(Cu), 마그네슘(Mg), 망가니즈(Mn)를 첨가하여 강도를 높인 경합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 열처리 방법과 목적이 서로 맞게 연결된 것은?

  1. 담금질 – 서냉시켜 재질에 연성을 부여한다.
  2. 뜨임 – 담금질한 것에 취성을 부여한다.
  3. 풀림 – 재질을 강하게 하고 불균일하게 한다.
  4. 불림 – 재료의 결정 입자를 미세하게하고 조직을 균일하게 한다.
(정답률: 67%)
  • 불림은 재료의 결정 입자를 미세하게 하고 조직을 균일하게 하여 기계적 성질을 개선하는 열처리 방법입니다.

    오답 노트
    담금질: 경도와 강도 증가
    뜨임: 인성 부여 및 취성 제거
    풀림: 연성 부여 및 내부 응력 제거
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 일반적인 청동합금의 주요 성분은?

  1. Cu-Sn
  2. Cu-Zn
  3. Cu-Pb
  4. Cu-Ni
(정답률: 59%)
  • 청동(Bronze)은 구리(Cu)를 주성분으로 하여 주석(Sn)을 첨가한 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 금속 표면에 스텔라이트, 초경합금 등을 용착시켜 표면 경화층을 만드는 방법은?

  1. 침탄처리법
  2. 금속침투법
  3. 쇼트피닝
  4. 하드페이싱
(정답률: 53%)
  • 하드페이싱은 금속 표면에 스텔라이트나 초경합금 같은 내마모성 재료를 용착시켜 표면 경화층을 형성함으로써 내마모성과 내식성을 높이는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 플라스틱의 일반적인 특성에 대한 설명으로 옳은 것은?

  1. 금속재료에 비해 강도가 높다.
  2. 전기절연성이 있다.
  3. 내열성이 우수하다.
  4. 비중이 크다.
(정답률: 74%)
  • 플라스틱은 일반적으로 전기가 통하지 않는 전기절연성이 매우 뛰어난 재료입니다.

    오답 노트
    금속재료에 비해 강도가 높다: 강도가 낮음
    내열성이 우수하다: 열에 약함
    비중이 크다: 비중이 작고 가벼움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 코일 스프링에서 코일의 평균 지름은 32mm, 소선의 지름은 4mm 이다. 스프링 소재의 허용전단응력이 340MPa 일 때 지지할 수 있는 최대 하중은 약 몇 N 인가? (단, Wahl의 응력수정계수(K)는 (C 스프링지수) 이다.)

  1. 174
  2. 198
  3. 225
  4. 246
(정답률: 43%)
  • 스프링의 허용전단응력 공식을 이용하여 최대 하중을 산출합니다. 먼저 스프링 지수 $C$를 구해 응력수정계수 $K$를 결정한 후 하중 $P$를 계산합니다.
    ① [기본 공식] $P = \frac{\tau \pi d^{3}}{8DK}$
    ② [숫자 대입] $P = \frac{340 \times \pi \times 4^{3}}{8 \times 32 \times 1.184}$
    ③ [최종 결과] $P = 225$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 응력-변형률 선도에서 재료가 파괴되지 않고 견딜 수 있는 최대 응력은? (단, 공칭응력을 기준으로 한다.)

  1. 탄성한도
  2. 비례한도
  3. 극한강도
  4. 상항복점
(정답률: 77%)
  • 응력-변형률 선도에서 재료가 파괴되기 전까지 견딜 수 있는 최대 응력(최대 공칭응력)을 극한강도라고 합니다. 극한강도 지점을 지나면 재료는 점차 약해지며 결국 파괴점에 도달하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 마찰력을 이용하는 브레이크가 아닌 것은?

  1. 블록 브레이크
  2. 밴드 브레이크
  3. 폴 브레이크
  4. 내부확장식 브레이크
(정답률: 55%)
  • 마찰 브레이크는 마찰력을 이용해 제동하며 블록 브레이크, 밴드 브레이크, 내부확장식 브레이크, 원판 브레이크 등이 이에 해당합니다. 반면 폴 브레이크는 마찰력이 아닌 기계적 걸림(쐐기 작용)을 이용하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 950 N·m 의 토크를 전달하는 지름 50mm인 축에 안전하게 사용할 키의 최소 길이는 약 몇 mm 인가? (단, 묻힘 키의 폭과 높이는 모두 8mm 이고, 키의 허용 전단응력은 80 N/mm2 이다.)

  1. 45
  2. 50
  3. 65
  4. 60
(정답률: 39%)
  • 키의 허용 전단응력을 이용하여 토크를 전달하는 데 필요한 키의 최소 길이를 산출합니다.
    $$l = \frac{2T}{br\tau}$$
    $$l = \frac{2 \times 950 \times 10^3}{8 \times 80 \times 50}$$
    $$l = 60$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 길이에 비하여 지름이 5mm 이하로 아주 작은 롤러를 사용하는 베어링으로, 일반적으로 리테이너가 없으며 단위 면적당 부하용량이 큰 베어링은?

  1. 니들 롤러 베어링
  2. 원통 롤러 베어링
  3. 구면 롤러 베어링
  4. 플렉시블 롤러 베어링
(정답률: 63%)
  • 지름이 매우 작고 길이가 긴 롤러를 사용하며, 리테이너 없이 단위 면적당 부하용량이 큰 베어링은 니들 롤러 베어링의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 체인 피치가 15.875 mm, 잇수 40, 회전수가 500 rpm 이면 체인의 평균속도는 약 몇 m/s 인가?

  1. 4.3
  2. 5.3
  3. 6.3
  4. 7.3
(정답률: 40%)
  • 체인의 평균속도는 피치, 잇수, 회전수를 곱한 후 단위 환산을 통해 구합니다.
    $$v = \frac{pzn}{1000 \times 60}$$
    $$v = \frac{15.875 \times 40 \times 500}{1000 \times 60}$$
    $$v = 5.3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 축방향으로 32MPa 의 인장응력과 21MPa의 전단응력이 동시에 작용하는 볼트에서 발생하는 최대전단응력은 약 몇 MPa 인가?

  1. 23.8
  2. 26.4
  3. 29.2
  4. 31.4
(정답률: 44%)
  • 인장응력과 전단응력이 동시에 작용할 때의 최대전단응력을 구하는 공식입니다.
    $$\tau_{max} = \sqrt{(\frac{\sigma}{2})^2 + \tau^2}$$
    $$\tau_{max} = \sqrt{(\frac{32}{2})^2 + 21^2}$$
    $$\tau_{max} = 26.4$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 기어 감속기에서 소음이 심하여 분해해보니 이뿌리 부분이 깎여 나가 있음을 발견하였다. 이것을 방지하기 위한 대책으로 틀린 것은?

  1. 압력각이 작은 기어로 교체한다.
  2. 깎이는 부분의 치형을 수정한다.
  3. 이끝을 깎아 이의 높이를 줄인다.
  4. 전위기어를 만들어 교체한다.
(정답률: 56%)
  • 이뿌리 부분이 깎여 나가는 현상은 언더컷(Undercut)이며, 이를 방지하기 위해서는 압력각을 크게 해야 합니다.

    오답 노트
    치형 수정, 이 높이 감소, 전위기어 사용: 모두 언더컷을 방지하기 위한 적절한 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 10kN의 인장하중을 받는 1줄 겹치기 이음이 있다. 리벳의 지름이 16mm 라고 하면 몇 개 이상의 리벳을 사용해야 되는가? (단, 리벳의 허용전단응력은 6.5 MPa 이다.)

  1. 5
  2. 6
  3. 7
  4. 8
(정답률: 32%)
  • 리벳의 전단 응력 공식을 이용하여 하중을 견디기 위해 필요한 최소 리벳 개수를 산출합니다.
    ① [기본 공식] $n = \frac{4P}{\pi d^{2} \tau}$
    ② [숫자 대입] $n = \frac{4 \times 10 \times 10^{3}}{\pi \times 16^{2} \times 6.5}$
    ③ [최종 결과] $n = 7.65 \approx 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 커플링의 종류 중 원통 커플링에 속하지 않는 것은?

  1. 머프 커플링
  2. 올덤 커플링
  3. 클램프 커플링
  4. 셀러 커플링
(정답률: 44%)
  • 원통 커플링에는 머프 커플링, 클램프 커플링, 셀러 커플링 등이 포함됩니다.

    오답 노트
    올덤 커플링: 원통형이 아닌 특수 형상의 슬리브를 사용하는 커플링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 공간상에 존재하는 2개의 곡면이 서로 교차하는 경우, 교차되는 부분에서 모서리(edge)가 발생하는데, 이 모서리(edge)를 주어진 반경으로 부드럽게 처리하는 기능을 무엇이라고 하는가?

  1. intersecting
  2. projecting
  3. blending
  4. stretching
(정답률: 82%)
  • 두 곡면이 교차하여 발생하는 날카로운 모서리를 지정된 반경을 가진 곡면으로 부드럽게 연결하여 처리하는 기능을 blending이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. CAD 시스템을 활용하기 위한 주변 장치 중 입력장치는 어느 것인가?

  1. 프린터(printer)
  2. LCD
  3. 모니터(Monitor)
  4. 마우스(Mouse)
(정답률: 80%)
  • CAD 시스템에서 사용자가 데이터를 입력하기 위해 사용하는 장치는 마우스(Mouse)입니다.

    오답 노트
    프린터(printer), LCD, 모니터(Monitor): 출력 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 솔리드 모델을 정육면체와 같은 간단한 입체의 집합으로 대략 근사적으로 표현하는 모델을 분해 모델(decomposition model)이라고 하는데, 다음 중 이러한 분해 모델의 표현에 해당하지 않는 것은?

  1. 복셀(voxel) 표현
  2. 컴파운드(compound) 표현
  3. 옥트리(octree) 표현
  4. 세포(cell) 표현
(정답률: 57%)
  • 분해 모델은 복잡한 솔리드 모델을 간단한 입체 집합으로 근사 표현하는 방식으로, 복셀(voxel), 옥트리(octree), 세포(cell) 표현 방식이 이에 해당합니다. 따라서 컴파운드(compound) 표현은 분해 모델의 표현 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. m 행과 n 열을 가진 행렬을 m × n 행렬이라고 한다. 3×2 행렬과 2×3 행렬을 서로 곱했을 때, 행(row)의 개수는?

  1. 2
  2. 3
  3. 5
  4. 6
(정답률: 53%)
  • 두 행렬의 곱셈에서 결과 행렬의 크기는 앞 행렬의 행 개수와 뒤 행렬의 열 개수로 결정됩니다.
    ① [기본 공식]
    $$ (m \times n) \times (n \times p) = (m \times p) $$
    ② [숫자 대입]
    $$ (3 \times 2) \times (2 \times 3) = (3 \times 3) $$
    ③ [최종 결과]
    $$ 3 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 설명에 해당하는 것은?

  1. Reverse engineering
  2. Feature-based modeling
  3. Digital Mock-Up
  4. Virtual Manufacturing
(정답률: 58%)
  • 이미 제작된 제품으로부터 3차원 데이터를 측정하여 CAD 모델로 역으로 만들어내는 과정은 Reverse engineering(역공학)의 핵심 정의입니다.

    오답 노트
    Feature-based modeling: 특징 형상 기반 모델링
    Digital Mock-Up: 가상 조립 및 검토 모델
    Virtual Manufacturing: 컴퓨터 상의 가상 제조
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 화면에 나타난 데이터를 확대하여 데이터의 일부분만을 스크린에 나타낼 때 상당부분이 viewport를 벗어나는데 이와 같이 일정한 영역을 벗어나는 부분을 잘라버리는 것을 무엇이라고 하는가?

  1. 윈도잉(Windowing)
  2. 클리핑(Clipping)
  3. 매핑(Mapping)
  4. 패닝(Panning)
(정답률: 66%)
  • 데이터를 확대하여 뷰포트(viewport)와 같이 정해진 일정한 영역을 벗어나는 부분을 잘라내어 보이지 않게 처리하는 것을 클리핑(Clipping)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 전자발광형 디스플레이 장치(혹은 EL 패널)에 대한 설명으로 틀린 것은?

  1. 스스로 빛을 내는 성질을 가지고 있다.
  2. TFT-LCD 보다 시야각에 제한이 없다.
  3. 백라이트를 사용하여 보다 선명한 화질을 구현한다.
  4. 응답시간이 빨라 고화질 영상을 자연스럽게 처리할 수 있다.
(정답률: 58%)
  • 전자발광형 디스플레이(EL 패널)는 소자 스스로 빛을 내는 자발광 방식이므로, 별도의 백라이트가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 퍼거슨(Ferguson) 곡면의 방정식에는 경계조건으로 16개의 벡터가 필요하다. 그 중에서 곡면 내부의 볼록한 정도에 영향을 주는 것은 무엇인가?

  1. 꼭짓점 벡터
  2. U 방향 접선벡터
  3. V 방향 접선벡터
  4. 꼬임 벡터
(정답률: 46%)
  • 퍼거슨 곡면에서 꼬임 벡터(Twist Vector)는 곡면의 내부 곡률과 볼록한 정도를 결정하는 핵심적인 경계 조건 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 래스터 방식의 그래픽 모니터에서 수직, 수평선을 제외한 선분들이 계단모양으로 표시되는 현상을 무엇이라고 하나?

  1. 플리커
  2. 언더컷
  3. 클리핑
  4. 앨리어싱
(정답률: 52%)
  • 래스터 방식의 모니터는 픽셀(점)의 집합으로 이미지를 표현하므로, 대각선이나 곡선 표현 시 경계면이 매끄럽지 않고 계단 모양으로 나타나는 앨리어싱 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. CAD 활용의 확장과 관련하여 공정의 계획, 운용, 공장 자원과의 직간접적인 인터페이스를 통한 생산운전 제어를 위해 컴퓨터를 활용하는 기술은?

  1. CAP(Computer-aided Planning)
  2. CAM(Computer-aided Manufacturing)
  3. CAE(Computer-aided Engineering)
  4. CAI(Computer-aided Inspection)
(정답률: 50%)
  • 컴퓨터응용가공(CAM)은 CAD 데이터를 기반으로 공정 계획, 운용 및 공장 자원과의 인터페이스를 통해 실제 생산 운전 제어를 수행하는 기술입니다.

    오답 노트
    컴퓨터응용공학(CAE): 설계에 대한 해석 및 시뮬레이션 수행
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 일반적인 CAD 시스템에서 2차원 평면에서 정해진 하나의 원을 그리는 방법이 아닌 것은?

  1. 원주상의 세 점을 알 경우
  2. 원의 반지름과 중심점을 알 경우
  3. 원주상의 한 점과 원의 반지름을 알 경우
  4. 원의 반지름과 2개의 접선을 알 경우(단, 2개의 접선은 만나는 점을 기준으로 한쪽으로만 무한히 연장되는 경우로 가정한다.)
(정답률: 63%)
  • 원을 유일하게 결정하기 위해서는 중심점의 위치가 확정되어야 합니다. 원주상의 한 점과 반지름만으로는 중심점이 원주상의 점을 중심으로 하는 원 위에 존재하게 되어 무수히 많은 원이 그려질 수 있으므로 원을 하나로 정의할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 컴퓨터에서 최소의 입출력 단위로 물리적으로 읽기를 할 수 있는 레코드에 해당하는 것은?

  1. block
  2. field
  3. word
  4. bit
(정답률: 47%)
  • 컴퓨터의 데이터 저장 단위 중 block은 입출력 장치에서 자료를 읽거나 출력하는 물리적인 최소 단위입니다.

    오답 노트
    word: CPU의 한 번 연산 처리 기본 단위
    field: 정보를 표현하는 최소 단위
    bit: 정보 표현의 최소 물리적 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 모델링에 관한 설명 중 틀린 것은?

  1. 솔리드 모델링은 3차원의 형상정보를 명확하게 표현하는 표현방식이다.
  2. 솔리드 모델의 표현방식에는 CSG(Constructive Solid Geometry) 방식과 B-rep(Boundary representation) 방식 등이 있다.
  3. B-rep 방식은 경계가 잘 정의되는 단위형상(primitive)의 조합으로 솔리드를 표현하는 방법이다.
  4. 모떼기(chamfer), 필릿(fillet), 포켓(pocket) 등 전형적인 특징형상을 시스템에 기억하고 있다가 불러내어 모델링 하는 방법도 있다.
(정답률: 59%)
  • B-rep 방식은 위상(Topology) 정보를 사용하여 객체의 경계면을 정의하는 방식입니다.

    오답 노트
    경계가 잘 정의되는 단위형상(primitive)의 조합으로 솔리드를 표현하는 방법은 CSG 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. Bezier 곡선을 이루기 위한 블렌딩 함수의 성질에 대한 설명으로 틀린 것은?

  1. 시작점이나 끝점에서 n번 미분한 값은 그 점을 포함하여 인접한 n-1 개의 꼭짓점에 의해 결정된다.
  2. 생성되는 곡선은 다각형의 시작점과 끝점을 반드시 통과해야 한다.
  3. Bezier 곡선을 이루는 다각형의 첫 번째 선분은 시작점에서의 접선벡터와 같은 방향이고, 마지막 선분은 끝점에서의 접선벡터와 같은 방향이어야 한다.
  4. 다각형의 꼭짓점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
(정답률: 52%)
  • Bezier 곡선에서 시작점이나 끝점의 $n$번 미분 값은 해당 점을 포함하여 인접한 $n$개의 꼭짓점에 의해 결정됩니다. 따라서 인접한 $n-1$개의 꼭짓점에 의해 결정된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 그림에서 벡터 a의 크기가 5, 벡터 b의 크기가 3이고 θ=30° 라면 이 두 벡터의 내적은 얼마인가?

  1. 7.50
  2. 10.58
  3. 12.99
  4. 15.39
(정답률: 49%)
  • 두 벡터의 내적은 각 벡터의 크기와 그 사이각의 코사인 값을 곱하여 계산합니다.
    ① [기본 공식] $a \cdot b = |a||b|\cos\theta$
    ② [숫자 대입] $a \cdot b = 5 \times 3 \times \cos 30^{\circ}$
    ③ [최종 결과] $a \cdot b = 12.99$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 형상 구속조건과 치수조건을 입력하여 모델링 하는 기법은?

  1. 파라메트릭 모델링
  2. Wire frame 모델링
  3. B-rap(Boundary Representation)
  4. CSG(Constructive Soild Geometry)
(정답률: 66%)
  • 파라메트릭 모델링은 치수와 형상 구속조건을 매개변수(Parameter)로 설정하여, 이 값들을 변경함으로써 모델의 형상을 효율적으로 제어하는 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 일반적으로 3차원 기하학적 형상 모델링이 아닌 것은?

  1. 서피스 모델링
  2. 솔리드 모델링
  3. 시스템 모델링
  4. 와이어 프레임 모델링
(정답률: 75%)
  • 3차원 기하학적 형상 모델링은 물체의 외형을 표현하는 방법으로, 와이어 프레임, 서피스, 솔리드 모델링이 대표적입니다. 시스템 모델링은 형상 표현을 위한 기하학적 모델링 기법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음은 CAD 시스템에서 사용되고 있는 출력장치들이다. 이 중 래스터 방식을 이용한 장치가 아닌 것은?

  1. 펜 플로터
  2. 정전식 플로터
  3. 열전사식 플로터
  4. 잉크 제트식 플로터
(정답률: 46%)
  • 펜 플로터는 펜이 실제로 이동하며 선을 그리는 벡터(Vector) 방식의 출력 장치입니다.

    오답 노트
    정전식, 열전사식, 잉크 제트식 플로터: 래스터(Raster) 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CAD에서 곡선을 표현하기 위한 방법 중 고전적인 보간법과 관계가 먼 것은?

  1. 선형보간
  2. 3차 스플라인 보간
  3. Lagrange 다항식에 의한 보간
  4. Bernstein 다항식에 의한 보간
(정답률: 45%)
  • Bernstein 다항식은 곡선이 제어점들을 반드시 지나야 하는 보간법(Interpolation)이 아니라, 제어점들에 의해 곡선의 형태가 결정되는 근사법(Approximation) 기반의 베지어(Bezier) 곡선에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 3차원 직교좌표계 상의 세점 A(1,1,1), B(2,1,4), C(5,1,3)가 이루는 삼각형의 면적은 얼마인가?

  1. 4
  2. 5
  3. 8
  4. 10
(정답률: 42%)
  • 세 점이 이루는 삼각형의 면적은 두 벡터의 외적 크기의 절반으로 구할 수 있습니다.
    ① [기본 공식] $Area = \frac{1}{2} \sqrt{(a_1b_2-a_2b_1)^2 + (a_1b_3-a_3b_1)^2 + (a_2b_3-a_3b_2)^2}$
    ② [숫자 대입] $Area = \frac{1}{2} \sqrt{(1\cdot 0-0\cdot 4)^2 + (1\cdot 2-3\cdot 4)^2 + (0\cdot 2-3\cdot 0)^2}$
    ③ [최종 결과] $Area = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
