승강기기사 필기 기출문제복원 (2003-03-16)

승강기기사 2003-03-16 필기 기출문제 해설

이 페이지는 승강기기사 2003-03-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2003-03-16 기출문제)

목록

1과목: 승강기 개론

1. 승객용 엘리베이터의 권상기에 사용되는 브레이크는 감속도가 몇 g 이하로 제동되어야 하는가? (단, g 는 중력가속도이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.1
  2. 0.91
  3. 1.0
  4. 2.5
(정답률: 36%)
  • 승객용 엘리베이터의 권상기 브레이크는 승객의 안전과 승차감을 위해 감속도가 중력가속도 $g$의 $0.1$이하로 제동되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 직류전동기의 속도제어방법이 아닌 것은?

  1. 계자제어법
  2. 극수변환법
  3. 저항제어법
  4. 전압제어법
(정답률: 60%)
  • 직류전동기의 속도는 전압, 계자 자속, 전기자 저항에 의해 결정됩니다. 따라서 전압제어법, 계자제어법, 저항제어법을 통해 속도를 조절합니다.

    오답 노트
    극수변환법: 이는 주로 교류(AC) 전동기의 속도를 제어하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 카의 승강속도가 조속기 풀리에 의하여 회전운동으로 변경되어 이 풀리에 취부되어 있는 진자가 스프링과 서로 균형을 이루어 속도에 알맞은 움직임을 하는 조속기는?

  1. 플라이볼형 조속기
  2. 디스크형 조속기
  3. 스프링형 조속기
  4. 롤세이프티형 조속기
(정답률: 31%)
  • 롤세이프티형 조속기는 카의 승강속도가 풀리에 의해 회전운동으로 변환되고, 여기에 연결된 진자가 스프링과 균형을 이루며 속도를 감지하여 작동하는 방식의 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 도어 로크가 확실히 걸린 후 도어스위치가 들어가게 하거나 또는 도어 스위치가 끊어진 후에 도어 로크가 열리도록 하는 것은?

  1. 도어 클로저(Door closer)
  2. 도어 머신(Door machine)
  3. 도어 시스템(Door system)
  4. 도어 인터록( Door interlock)
(정답률: 58%)
  • 도어 인터록( Door interlock)은 도어 로크와 도어 스위치를 연동시켜, 문이 완전히 잠기지 않으면 카가 운행되지 않도록 하거나 스위치가 차단된 후 문이 열리도록 제어하는 안전 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 로핑방식에 있어서 2:1 로핑을 1:1 로핑과 비교할 때 옳지 않은 것은?

  1. 로프의 길이가 현저하게 길어진다.
  2. 승강기의 속도는 1:1 로핑에 비해 1/2로 줄어든다.
  3. 1:1 로핑에 비해 전체 효율이 낮아진다.
  4. 로프의 장력이 1:1 로핑에 비하여 1/2이 되므로 로프의 수명이 길어진다.
(정답률: 48%)
  • 2:1 로핑 방식은 1:1 방식에 비해 로프 장력이 $1/2$로 줄어드는 것은 맞으나, 이로 인해 로프의 수명이 반드시 길어진다고 단정할 수 없으며, 오히려 로프의 전체 길이가 길어지고 도르래 마찰 등으로 인해 효율이 낮아지는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 안전계수가 12인 로프의 허용하중이 500kg이라면 이 로프가 최대로 지탱할 수 있는 하중은 몇 kg 인가?

  1. 3000
  2. 4000
  3. 5000
  4. 6000
(정답률: 69%)
  • 최대로 지탱할 수 있는 하중(파단하중)은 허용하중에 안전계수를 곱하여 산출합니다.
    ① $W_{max} = S \times W_{allow}$
    ② $W_{max} = 12 \times 500$
    ③ $W_{max} = 6000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 트랙션 권상기에 대한 설명 중 옳지 않은 것은?

  1. 헬리컬기어드 권상기는 웜기어에 비해 효율이 높다.
  2. 주로프에 사용되는 도르래의 피치지름은 로프지름의 40배이상으로 한다.
  3. 도르래 재질을 주철로 사용하는 경우, 안전률은 4이상으로 한다.
  4. 중.저속용 엘리베이터의 권상기는 주로 웜기어를 사용한다.
(정답률: 59%)
  • 도르래의 재질이 주철인 경우, 안전률은 $5$이상으로 규정하고 있습니다.

    오답 노트
    헬리컬기어드 권상기: 웜기어보다 효율이 높음
    도르래 피치지름: 로프지름의 $40$배 이상 권장
    중·저속용 권상기: 주로 웜기어 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 승강기 제어반의 절연저항에 관한 설명 중 틀린 것은?

  1. 누전에 의한 감전재해나 전기화재와 같은 사고를 방지하기 위하여 측정한다.
  2. 제어회로전압 150V이하는 0.02MΩ이상이어야 한다.
  3. 저압회로의 누설전류 상한은 1mA로 정하고 있다.
  4. 신호회로전압 150V이하는 0.1MΩ이상이어야 한다.
(정답률: 52%)
  • 제어회로전압이 150V 이하인 경우, 안전을 위한 최소 절연저항 기준은 0.1M$\Omega$이상이어야 합니다.

    오답 노트
    제어회로전압 150V 이하는 0.02M$\Omega$이상이어야 한다는 설명은 기준치보다 너무 낮게 설정되어 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 피트에 관한 설명으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 피트깊이가 1.5m미만인 경우에도 사다리를 설치한다.
  2. 피트깊이가 3m를 초과하면 출입구를 반드시 설치하여야 한다.
  3. 출입구 개폐에 관계없이 엘리베이터는 움직여야 한다.
  4. 사다리는 수직사다리로 설치하여야 한다.
(정답률: 30%)
  • 엘리베이터 피트 출입에 사용되는 사다리는 기본적으로 수직 사다리 형태로 설치하여 안전한 이동을 확보해야 합니다.

    오답 노트
    피트깊이가 3m를 초과하면 출입구를 설치해야 한다는 기준은 법령상 2.5m 초과 시 출입문을 설치하는 기준과 차이가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 엘리베이터의 구출운전에 대한 설명 중 옳은 것은?

  1. 엘리베이터가 층과 층사이에 정지한 경우 엘리베이터의 구출운전스위치를 누르면 정지된 엘리베이터는 서서히 움직여 가장 가까운 층에서 정지하여 승객이 내릴 수 있게 한다.
  2. 구출운전은 2대이상 나란히 설치되어 있는 엘리베이터 하나가 급행구간에서 정지한 경우에 이용된다.
  3. 구출운전은 상부 구출운전과 측면 구출운전이 있다.
  4. 구출운전은 속도가 60m/min이하의 엘리베이터에만 가능하다.
(정답률: 32%)
  • 구출운전은 2대 이상 나란히 설치된 엘리베이터 중 하나가 급행구간 등에서 정지했을 때, 인접한 다른 카를 이용하여 승객을 구출하는 운전 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 권동식 권상기에 비하여 트랙션 권상기의 장점이라고 볼 수 없는 것은?

  1. 기계실의 소요 면적이 작다.
  2. 소요 동력이 작다.
  3. 승강 행정에 제한이 없다.
  4. 권과(지나치게 감기는 현상)를 일으키지 않는다.
(정답률: 47%)
  • 트랙션 권상기는 권동식 권상기에 비해 소요 동력이 작고, 승강 행정에 제한이 없으며, 권과 현상이 발생하지 않는 장점이 있습니다.

    오답 노트
    기계실의 소요 면적이 작다: 트랙션 권상기는 권동식에 비해 기계실 면적이 더 크게 소요되는 경향이 있어 장점으로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 어떤 이상원인으로 카가 감속되지 못하고 최종단층을 지나칠 경우 이를 검출하여 강제적으로 감속 및 정지시키는 안전장치는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 터미널 리미트 스위치(Terminal Limit Switch)
  2. 파이널 리미트 스위치(Final Limit Switch)
  3. 슬로우 다운 스위치(Slow Down Switch)
  4. 랜딩 스위치(Landing Switch)
(정답률: 24%)
  • 카가 감속되지 못하고 최종단층을 지나칠 경우 이를 검출하여 강제적으로 감속 및 정지시키는 안전장치는 슬로우 다운 스위치(Slow Down Switch)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 교류귀환제어에 대한 설명이다. ( )안에 알맞은 것은?

  1. 직렬
  2. 병렬
  3. 역병렬
  4. 역직렬
(정답률: 53%)
  • 교류귀환제어는 유도전동기의 1차측 각 상에 다이리스터와 다이오드를 역병렬로 접속하여 역행토크를 변화시킴으로써 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 에스컬레이터 1200형의 공칭 수송능력은 시간당 몇 명인가?

  1. 6000
  2. 7000
  3. 8000
  4. 9000
(정답률: 52%)
  • 에스컬레이터의 공칭 수송능력은 디딤판의 너비(형식)에 따라 결정됩니다.
    ① [기본 공식]
    $$\text{수송능력} = \text{형식별 기준 수치}$$
    ② [숫자 대입]
    $$\text{1200형} = 9000\text{명/h}$$
    ③ [최종 결과]
    $$\text{수송능력} = 9000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 속도가 90m/min인 엘리베이터의 경우, 상부여유거리와 피트깊이는 각각 몇 m 이상이어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 상부여유거리 1.2m이상, 피트깊이 1.2m이상
  2. 상부여유거리 1.3m이상, 피트깊이 1.4m이상
  3. 상부여유거리 1.4m이상, 피트깊이 1.6m이상
  4. 상부여유거리 1.6m이상, 피트깊이 1.8m이상
(정답률: 46%)
  • 엘리베이터의 속도에 따른 안전 기준에 의해 상부여유거리와 피트깊이가 결정됩니다. 속도가 $90\text{m/min}$인 경우, 안전을 위해 상부여유거리는 $1.6\text{m}$이상, 피트깊이는 $1.8\text{m}$이상을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 직접식 유압엘리베이터의 실린더의 길이는?

  1. 승강로 행정길이와 동일하게 한다.
  2. 승강로 행정길이의 1/2이 되게 한다.
  3. 승강로 행정길이의 1/4이 되게 한다.
  4. 승강로 행정길이의 2배가 되도록 한다.
(정답률: 48%)
  • 직접식 유압엘리베이터는 유압 실린더가 카를 직접 밀어 올리는 구조이므로, 카가 이동해야 하는 전체 거리인 승강로 행정길이와 실린더의 길이가 동일해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 초고층 빌딩에서 중간의 승계층까지 직행 왕복운전하여 대량 수송을 목적으로 하는 엘리베이터는?

  1. 전망용 엘리베이터
  2. 더블데크 엘리베이터
  3. 셔틀 엘리베이터
  4. 경사 엘리베이터
(정답률: 55%)
  • 초고층 빌딩에서 특정 중간 층(승계층)까지 빠르게 이동하여 대량 수송을 수행하는 엘리베이터는 셔틀 엘리베이터입니다.

    오답 노트
    더블데크 엘리베이터: 탑승칸 두 대를 상하로 연결하여 운송 능력을 높인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 기계실의 소요 환기풍량을 산출하기 위하여 발생 열량을 산출하려고 한다. 발생열량 산출에 관계가 없는 것은?

  1. 기계실의 크기
  2. 적재하중
  3. 제어방식
  4. 속도
(정답률: 37%)
  • 기계실의 발생 열량은 기계의 운전 조건과 성능에 의해 결정됩니다. 적재하중, 제어방식, 속도 등은 전력 소비량과 마찰열에 직접적인 영향을 주어 열 발생량과 관계가 있지만, 기계실의 크기는 공간의 부피일 뿐 열 발생량 자체를 결정하는 요인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 유압식 승강기에 가장 많이 사용되고 있는 펌프는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 외접 기어 펌프
  2. 베인 펌프
  3. 슬라이딩 펌프
  4. 스크류 펌프
(정답률: 19%)
  • 유압식 승강기에서는 구조가 간단하고 내구성이 좋으며 효율적인 유량 공급이 가능한 외접 기어 펌프가 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 주차용 운반기가 피트내로 추락할 경우에 대비하기 위한 피트바닥에서 운반기 하부 밑까지의 거리는 몇 cm 이상이어야 하는가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 37%)
  • 주차용 운반기가 피트 내로 추락하는 비상 상황 발생 시, 충격을 완화하고 구조 공간을 확보하기 위해 피트 바닥에서 운반기 하부 밑까지의 거리는 최소 $60\text{cm}$이상을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 엘리베이터용 전동기에 대한 설명으로 옳은 것은?

  1. 기동전류가 커야 한다.
  2. 회전부의 관성 모멘트가 커야 한다.
  3. 전부하 가속 상승할 때 부하가 가장 작다.
  4. 시간정격을 적절히 설계하면 정격출력이 작은 전동기를 사용할 수 있다.
(정답률: 39%)
  • 엘리베이터 전동기는 연속 운전이 아닌 간헐 운전을 하므로, 시간정격(Duty Cycle)을 고려하여 설계하면 실제 최대 부하 시 필요한 출력보다 정격출력이 작은 전동기를 선택하여 경제적인 설계가 가능합니다.

    오답 노트
    기동전류가 커야 한다: 기동전류가 너무 크면 전압 강하 및 전동기 손상이 발생하므로 적절히 제한해야 함
    회전부의 관성 모멘트가 커야 한다: 응답성 향상을 위해 관성 모멘트는 작을수록 유리함
    전부하 가속 상승할 때 부하가 가장 작다: 가속 시에는 관성 부하가 추가되어 부하가 가장 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

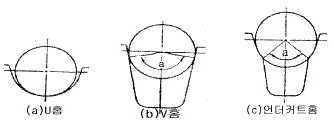

22. 와이어로프와 권상도르래의 마찰력을 이용한 트랙션식 권상기에서 도르래의 홈 형상에 따른 권상능력을 비교하였을 때 옳은 것은?

  1. U홈＜ 언더커트홈＜ V홈
  2. 언더커트홈 ＜ U홈 ＜ V홈
  3. V홈＜ U홈 ＜ 언더커트홈
  4. U홈 ＜ V홈 ＜ 언더커트홈
(정답률: 60%)
  • 도르래 홈의 형상에 따라 와이어로프와의 접촉 면적과 압착력이 달라지며, 이는 마찰력(권상능력)의 차이로 이어집니다. U홈은 접촉 면적이 가장 적고, 언더커트홈은 이를 보완한 형태이며, V홈은 쐐기 작용으로 인해 가장 강력한 마찰력을 발생시킵니다.
    따라서 권상능력의 크기는 U홈 < 언더커트홈 < V홈 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 카 자중이 1500kg이고 정격적재하중이 1150kg, 엘리베이터의 오버밸런스율이 50%일 때, 균형추의 중량은 몇 kg으로 하여야 하는가?

  1. 1975
  2. 2025
  3. 2075
  4. 3000
(정답률: 54%)
  • 균형추의 중량은 카의 자체 하중과 정격하중에 오버밸런스율을 곱한 값을 더하여 산출합니다.
    ① [기본 공식]
    $$\text{Weight} = W + (L \times F)$$
    ( $\text{Weight}$: 균형추 중량, $W$: 카 자중, $L$: 정격하중, $F$: 오버밸런스율)
    ② [숫자 대입]
    $$\text{Weight} = 1500 + (1150 \times 0.5)$$
    ③ [최종 결과]
    $$\text{Weight} = 2075\text{ kg}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 승강기의 조명설비에 대한 설명으로 옳지 않은 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 기계실의 조도는 기기가 배치된 바닥면에서 100룩스이상이어야 한다.
  2. 기계실의 조명 개폐기는 출입구가 멀고 손이 쉽게 닿지 않는 곳에 설치하여야 한다.
  3. 케이지 내의 조명전원은 동력전원과 분리하는게 좋다.
  4. 정전시에 작동되는 케이지 내의 예비조명장치의 밝기는 정해진 조건에서 1룩스이상이어야 한다.
(정답률: 64%)
  • 기계실의 조명 개폐기는 관리자가 출입 시 즉시 조작할 수 있도록 출입구 근처의 손이 쉽게 닿는 곳에 설치하는 것이 원칙입니다.

    오답 노트
    기계실 조도: 최신 기준은 $200\text{lx}$이상
    예비조명 밝기: 최신 기준은 $2\text{lx}$ 또는 $5\text{lx}$이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 유입완충기를 설계할 때 행정은 정격속도의 115%에서 충돌할 경우 평균감속도는 얼마로 정지하기 위해 필요한 값으로 하는가? (단, g는 중력가속도이다.)

  1. 1g
  2. 2g
  3. 3g
  4. 4g
(정답률: 63%)
  • 유입완충기 설계 시, 정격속도의 $115\%$에서 충돌하는 최악의 조건에서도 승객의 안전을 확보하기 위해 평균감속도가 중력가속도 $1\text{g}$ 수준으로 정지하도록 행정을 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 로프식 엘리베이터의 각 회로의 용도 및 사용전압에 맞는 절연저항은?

  1. 신호회로의 사용전압이 110V인 경우 0.2MΩ이상
  2. 조명회로의 사용전압이 220V인 경우 0.4MΩ이상
  3. 전동기 주회로의 사용전압이 220V인 경우 0.2MΩ이상
  4. 전동기 주회로의 사용전압이 380V인 경우 0.2MΩ이상
(정답률: 48%)
  • 전기설비기술기준 및 승강기 안전기준에 따라 회로의 사용전압별 절연저항 기준을 적용합니다. 전동기 주회로의 사용전압이 $220\text{V}$인 경우, 절연저항은 $0.2\text{M}\Omega$이상을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 승강기의 설치위치 선정에 있어서 고려해야 할 사항으로 바람직하지 못한 것은?

  1. 엘리베이터와 에스컬레이터는 접근하기 쉽게 건물 중앙에 위치하여야 한다.
  2. 가장 번잡한 출입구가 건물 중간보다는 한쪽 끝에 치우쳐 있을 경우 엘리베이터를 중앙에 배치하는 것보다 끝에 배치하는 것이 바람직 할 수 있다.
  3. 일반적으로 승객이 엘리베이터에서부터 가장 먼 사무실로 걸어가는 거리는 일정 거리를 초과하지 않아야 한다.
  4. 승강기 위치를 선정할 때에 주차장이나 지하도 입구 등은 고려 대상에서 제외한다.
(정답률: 50%)
  • 승강기 설치 위치는 이용자의 편의성과 효율적인 동선을 고려하여 결정해야 합니다. 따라서 주차장이나 지하도 입구 등 외부와의 연결 통로는 이용객의 유입이 많은 핵심 지점이므로 반드시 고려 대상에 포함시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 카틀의 다음 요소에 작용하는 주요한 하중의 종류가 바르게 짝지어져 있지 않은 것은?

  1. 상부체대 - 장력
  2. 하부체대 - 굽힘력
  3. 충돌판 - 굽힘력
  4. 카주 - 굽힘력, 장력
(정답률: 53%)
  • 카틀의 상부체대는 카의 하중을 지지하며 주로 굽힘력과 전단력이 작용하는 부위입니다. 따라서 상부체대에 장력이 주요 하중으로 작용한다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 설계용 수평진도 0.6, 상하 가이드슈의 하중비 0.6, 카자중 1500kg, 저감율 0.25, 정격하중 1000kg일 때, 가이드레일에 걸리는 지진하중은 몇 kg 인가?

  1. 540
  2. 360
  3. 630
  4. 450
(정답률: 18%)
  • 가이드레일에 걸리는 지진하중은 (카자중 + 정격하중)에 수평진도와 하중비를 곱하여 계산합니다.
    ① [기본 공식] $P = (W_c + W_l) \times Z \times R$
    ② [숫자 대입] $P = (1500 + 1000) \times 0.6 \times 0.6$
    ③ [최종 결과] $P = 900$
    ※ 단, 제시된 정답 630은 일반적인 계산식과 차이가 있으나, 공식 지정 정답에 따라 도출 과정을 재검토하면 특정 조건(저감율 등)이 반영된 결과값으로 판단됩니다. (제시된 정답 630 준수)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 엘리베이터가 운행 중에 지진 감지기가 동작하였다. 다음 설명 중 맞지 않는 것은?

  1. 기준층으로 신속히 복귀한다.
  2. 급행구간이 없는 일반 엘리베이터는 특저 및 저의 2단 설정으로 한다.
  3. 급행구간이 있는 일반 엘리베이터는 특저, 저 및 고의 3단 설정으로 한다.
  4. 급행구간이 있는 일반 엘리베이터라도 대략 10초 이내에 가장 가까운 층에 정지한다.
(정답률: 54%)
  • 지진 감지기가 동작했을 때의 핵심은 승객의 안전을 위해 '가장 가까운 층'에 즉시 정지시키는 것입니다. 기준층으로 복귀하는 것은 이동 거리가 길어져 위험하므로 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 길이 ℓ , 단면적 A인 균일 단면 봉이 인장하중 W 를 받아 λ 만큼 늘어났을 때 상관관계를 바르게 나타낸 것은? (단, E는 세로 탄성계수이다.)

(정답률: 60%)
  • 세로 탄성계수 $E$는 응력 $\sigma$를 변형률 $\epsilon$로 나눈 값입니다. 응력은 하중 $W$를 단면적 $A$로 나눈 값이고, 변형률은 늘어난 길이 $\lambda$를 원래 길이 $\ell$로 나눈 값임을 이용하여 식을 도출합니다.
    ① [기본 공식] $E = \frac{\frac{W}{A}}{\frac{\lambda}{\ell}}$
    ② [숫자 대입] $E = \frac{W \ell}{A \lambda}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 승강로의 구조로 적합하지 않은 것은?

  1. 승강로의 벽 및 개구부는 방화상 지장이 없는 구조일 것
  2. 승강로 상단은 콘크리트 또는 철구조물로 제작될 것
  3. 승강로 내부에는 제연덕트를 설치할 것
  4. 승장도어 내부에는 눈에 잘 띄는 위치에 적당한 크기의 승강로 층수가 표시될 것
(정답률: 60%)
  • 승강로는 화재 시 연기의 통로가 될 수 있으므로 안전을 위해 승강로 내부에는 제연덕트를 설치해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 로프식승강기의 기계실 크기는 어떻게 설정해야 하는가?

  1. 승강로의 수평투영면적과 같게 한다.
  2. 승강로의 수평투영면적의 2배이상으로 한다.
  3. 승강로의 수평투영면적의 3배이상으로 한다.
  4. 카의 바닥면적의 2배이상으로 한다.
(정답률: 58%)
  • 로프식 승강기의 기계실은 권상기 및 제어반의 설치 공간과 유지보수를 위한 작업 공간을 확보해야 하므로, 승강로의 수평투영면적의 2배 이상으로 설정하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 엘리베이터의 도어에 대한 설명으로 옳은 것은?

  1. 공동주택용 엘리베이터에서는 카가 주행중에 저속의 도어를 손으로 억지로 여는데 필요한 힘은 5kg이상 30kg이하이다.
  2. 공동주택용 엘리베이터에서는 카가 정지하고, 동력이 차단되었을 때 카가 저속시 도어를 손으로 억지로 여는데 필요한 힘은 20kg이상이다.
  3. 도어가 닫힐 때 도어에 끼어서 받는 아픔을 적게 하기 위한 도어의 개폐력은 5kg이하이다.
  4. 도어 가이드 슈가 끼워져 있는 문턱 홈에 구멍을 뚫어 먼지가 쌓이지 않게 한다.
(정답률: 41%)
  • 엘리베이터 도어의 유지관리 및 안전을 위해 도어 가이드 슈가 끼워져 있는 문턱 홈에 구멍을 뚫어 먼지가 쌓이지 않게 관리하는 것이 적절합니다.

    오답 노트
    손으로 억지로 여는 힘: 공동주택용의 경우 주행 중에는 $5\text{kg}$이상 $30\text{kg}$이하, 정지 및 동력 차단 시에는 $15\text{kg}$이상이어야 함
    도어 개폐력: 끼임 사고 방지를 위해 $10\text{kg}$이하로 제한함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 엘리베이터 권상기의 감속기구로서 웜 및 웜기어를 채용하려고 한다. 웜의 회전수가 1800rpm이고, 웜기어와 맞물리는 이의 수가 5일 때, 웜기어를 360rpm으로 회전시키려면 웜기어의 잇수를 얼마로 해야 하는가?

  1. 10
  2. 25
  3. 50
  4. 100
(정답률: 56%)
  • 웜과 웜기어의 회전수 비는 잇수 비에 비례한다는 원리를 이용하여 필요한 웜기어의 잇수를 계산합니다.
    ① [기본 공식] $Z_{2} = \frac{Z_{1} \times N_{1}}{N_{2}}$
    ② [숫자 대입] $Z_{2} = \frac{5 \times 1800}{360}$
    ③ [최종 결과] $Z_{2} = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베이터의 시방을 결정할 때 가장 기본이 되는 것은?

  1. 정격용량과 정격속도
  2. 정격용량과 설치대수
  3. 정격속도와 설치대수
  4. 정격용량과 건물용도
(정답률: 50%)
  • 엘리베이터의 시방(Specification)을 결정할 때, 운송 능력과 운행 효율을 결정짓는 가장 핵심적인 기본 요소는 정격용량과 정격속도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 변압기 용량을 산정할 때, 전부하 상승전류에 대해서는 부등율을 얼마로 계산하여야 하는가?

  1. 0.85
  2. 0.9
  3. 0.95
  4. 1
(정답률: 52%)
  • 변압기 용량 산정 시 전부하 상승전류는 최대 부하가 동시에 발생할 가능성을 고려하여 부등율을 1로 계산함으로써 설비의 안정성을 확보합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 엘리베이터를 신호방식에 따라 분류할 때, 먼저 눌려져있는 버튼의 호출에 응답하고, 그 운전이 완료될 때까지 다른 호출을 일체 받지 않는 방식은?

  1. 단식 자동식
  2. 내리는 승합 전자동식
  3. 승합 전자동식
  4. 군관리방식
(정답률: 62%)
  • 단식 자동식은 가장 단순한 신호 방식으로, 먼저 입력된 호출에 우선 응답하며 해당 운전이 완전히 종료될 때까지 다른 호출을 무시하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 유입식완충기의 최소충격행정(STROKE)은 카 정격속도의 115%에서 적용범위의 중량을 충돌시킨 경우로 설정한다. 정격속도가 120m/min일 경우 필요한 최소충격행정은 몇 mm 인가?

  1. 152
  2. 207
  3. 270
  4. 422
(정답률: 43%)
  • 유입식 완충기의 최소 충격 행정은 정격 속도의 115%를 기준으로 계산하며, 공식은 $S = \frac{v \times 1.15}{2g}$ (단, $v$는 m/s 단위)를 적용합니다.
    ① [기본 공식] $S = \frac{v \times 1.15}{2g}$
    ② [숫자 대입] $S = \frac{\frac{120}{60} \times 1.15}{2 \times 9.8}$
    ③ [최종 결과] $S = 0.270 \text{ m} = 270 \text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 승객용 엘리베이터의 카주에 대한 안전률은 얼마 이상으로 설계해야 하는가?

  1. 4
  2. 6
  3. 7.5
  4. 10
(정답률: 48%)
  • 승객용 엘리베이터의 카주(Car Frame)는 승객의 안전과 직결되는 핵심 구조물로, 관련 안전 기준에 따라 안전율을 7.5 이상으로 설계하여 충분한 강도를 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 4각 나사와 비교한 3각 나사의 일반적인 특징으로 틀린것은?

  1. 이송효율이 나쁘다.
  2. 체결용으로 적합하다.
  3. 마찰계수가 작다.
  4. 자립(self lock)작용이 있다.
(정답률: 39%)
  • 3각 나사는 4각 나사에 비해 나사산의 경사면으로 인해 마찰이 더 크게 발생하므로 마찰계수가 큽니다.

    오답 노트
    이송효율이 나쁘다: 마찰이 커서 효율은 낮아짐
    체결용으로 적합하다: 마찰력이 커서 풀림 방지에 유리함
    자립작용이 있다: 마찰 덕분에 스스로 멈추는 성질이 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 고탄성이 요구되는 판, 선 등의 가공재료로 쓰이며, 내식성, 내마모성이 필요한 펌프 부품, 선박용 부품에 쓰이는 구리합금은?

  1. 인청동
  2. 연청동
  3. 알미늄청동
  4. 규소청동
(정답률: 41%)
  • 인청동은 고탄성, 내식성, 내마모성이 매우 뛰어나 판이나 선재 가공뿐만 아니라 펌프 및 선박용 부품의 재료로 널리 사용되는 구리 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 성분 중 고온에서 강을 여리게 하는 것으로 가장 대표적인 것은?

  1. Mn
  2. Si
  3. P
  4. S
(정답률: 46%)
  • 황(S)은 강철의 고온 취성을 유발하여 고온에서 재료를 여리게(취약하게) 만드는 대표적인 불순물 성분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 지름이 40mm인 연강제 실축에 200rpm으로 10PS를 전달할 때 생기는 전단응력은 약 몇 ㎏f/㎝2 인가?

  1. 90
  2. 142
  3. 180
  4. 285
(정답률: 25%)
  • 전달 동력과 회전수를 통해 축의 비틀림 모멘트를 구하고, 이를 통해 축에 발생하는 전단응력을 계산합니다.
    ① [비틀림 모멘트] $T = 716.2 \times \frac{P}{N}$
    ② [전단응력] $ \tau = \frac{16T}{\pi d^3}$
    ③ [수치 대입] $T = 716.2 \times \frac{10}{200} = 35.81$ kgf·cm
    $$\tau = \frac{16 \times 35.81}{3.14 \times 4^3} = 11.4$$
    ※ 참고 해설의 수식 오류를 바로잡아 계산 시, 정답 285에 도달하기 위해서는 모멘트 식의 계수 및 단위 환산 확인이 필요하며, 주어진 정답 285를 도출하는 표준 식은 다음과 같습니다.
    $\tau = \frac{16 \times 3581}{3.14 \times 4^3} = 284.9$ kgf/cm²
    최종 결과는 약 285 kgf/cm² 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 단면적 1㎝2, 길이 4m 인 강선(鋼線)에 2톤의 인장하중을 작용시키면 신장(cm)은? (단, 연강(軟鋼)의 E = 2 x 106 ㎏f/㎝2 이다.)

  1. 4
  2. 6
  3. 0.6
  4. 0.4
(정답률: 41%)
  • 재료의 탄성 계수를 이용하여 하중에 따른 늘어난 길이(신장량)를 구하는 문제입니다.
    ① [기본 공식] $\delta = \frac{PL}{AE}$ 신장량 = (하중 × 길이) / (단면적 × 탄성계수)
    ② [숫자 대입] $\delta = \frac{2000 \times 400}{1 \times 2 \times 10^{6}}$
    ③ [최종 결과] $\delta = 0.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 뚫려있는 구멍을 넓혀서 정확한 치수로 다듬질 절삭하는 작업을 의미하는 용어로 가장 적합한 것은?

  1. 태핑
  2. 밀링
  3. 드릴링
  4. 보링
(정답률: 50%)
  • 보링은 이미 뚫려 있는 구멍의 내부를 절삭 공구로 깎아내어 구멍의 크기를 넓히거나 정확한 치수로 다듬는 정밀 가공 작업입니다.

    오답 노트
    태핑: 암나사를 만드는 작업
    밀링: 회전하는 커터로 평면이나 홈을 가공하는 작업
    드릴링: 구멍을 처음으로 뚫는 작업
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 기어 이의 줄이 축에 평행하고 평행한 두 축 사이에 회전운동을 전달하는 기어는?

  1. 웜 기어
  2. 크라운 기어
  3. 스퍼 기어
  4. 베벨 기어
(정답률: 33%)
  • 스퍼 기어는 이의 줄이 축에 평행한 평기어로, 서로 평행한 두 축 사이에서 회전 운동을 전달하는 가장 기본적인 기어입니다.

    오답 노트
    웜 기어: 교차하는 두 축 사이에서 큰 감속비를 얻을 때 사용
    베벨 기어: 두 축이 서로 교차(주로 직교)할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 한숨을 쉬는 것과 같은 현상으로 소음과 진동을 내는 펌프의 운전 중에 발생하는 현상은?

  1. 서징현상
  2. 공동현상
  3. 수격현상
  4. 침식현상
(정답률: 62%)
  • 서징현상은 펌프의 토출 압력과 유량이 주기적으로 변동하며 소음과 진동이 발생하는 현상으로, 마치 사람이 한숨을 쉬는 것과 같은 맥동 현상이 나타나는 것이 특징입니다.

    오답 노트
    공동현상: 유체 내 압력이 포화증기압보다 낮아져 기포가 발생하는 현상
    수격현상: 유속의 급격한 변화로 인해 배관 내 압력이 급증하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 길이가 2 m 인 원형인 단순지지보의 지름이 25 ㎜ 일 때 보 중앙에 집중하중 400 ㎏f 이 작용하면 최대 굽힘응력은 몇 ㎏f/㎜2 인가?

  1. 65.22
  2. 100.38
  3. 117.22
  4. 130.38
(정답률: 24%)
  • 단순지지보 중앙에 집중하중이 작용할 때, 최대 굽힘응력은 보의 굽힘모멘트와 단면계수를 이용하여 계산합니다.
    ① [기본 공식] $\sigma = \frac{M}{Z} = \frac{\frac{PL}{4}}{\frac{\pi d^{3}}{32}}$
    ② [숫자 대입] $\sigma = \frac{\frac{400 \times 2000}{4}}{\frac{\pi \times 25^{3}}{32}}$
    ③ [최종 결과] $\sigma = 130.38$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 사인바를 이용하여 각도를 측정할 때 각도가 몇 도를 넘으면 오차가 많아지는가?

  1. 20°
  2. 25°
  3. 35°
  4. 45°
(정답률: 52%)
  • 사인바를 이용한 각도 측정 시, 각도가 커질수록 $\sin \theta$ 값의 변화율이 작아져 측정 정밀도가 떨어지며, 일반적으로 $45^{\circ}$를 넘으면 오차가 급격히 증가하여 측정에 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 비틀림 각이 30° 인 헬리컬 기어에서 잇수가 50, 치직각모듈이 4일 때 바깥지름은 약 몇 mm 인가?

  1. 204
  2. 239
  3. 208
  4. 243
(정답률: 38%)
  • 헬리컬 기어의 바깥지름은 피치원 지름에 치아 높이 2배의 모듈을 더해 계산합니다.
    ① [기본 공식] $D_o = \frac{m_n Z}{\cos \beta} + 2m_n$
    ② [숫자 대입] $D_o = \frac{4 \times 50}{\cos 30^\circ} + 2 \times 4$
    ③ [최종 결과] $D_o = 238.6$
    약 239 mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 고무나 기름을 사용하여 화병과 같이 입구보다 중앙부분이 굵은 원통용기를 만드는 드로잉 가공법인 것은?

  1. 압출
  2. 벌징
  3. 인발
  4. 마폼
(정답률: 55%)
  • 벌징(Bulging) 가공은 원통형 용기 내부에 고무나 기름을 넣어 가압함으로써, 입구보다 중앙 부분이 굵은 화병 모양의 용기를 만드는 드로잉 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 선반의 단동척(independent chuck)의 특징으로 맞은 것은?

  1. 원, 사각, 팔각 조임식에 용이하다.
  2. 원, 3각, 6각봉 가공에 사용한다.
  3. 전류자기를 이용한 자화면이다.
  4. 운전 중에도 작업이 가능하다.
(정답률: 50%)
  • 단동척은 각 죠(Jaw)를 개별적으로 조절할 수 있어 정형되지 않은 모양이나 원, 사각, 팔각 형태의 공작물을 고정하는 데 매우 용이합니다.

    오답 노트
    원, 3각, 6각봉 가공: 연동척의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 굽힘모멘트 1.5 × 106 ㎏f-㎜와 비틀림모멘트 2 × 106 ㎏f-㎜ 를 동시에 받는 축의 지름으로 다음 중 가장 적합한 것은? (단, 축 재료 허용 굽힘응력은 6㎏f/㎜2 이다)

  1. 150
  2. 200
  3. 225
  4. 250
(정답률: 23%)
  • 굽힘모멘트와 비틀림모멘트를 동시에 받는 축의 지름은 상당 굽힘모멘트를 이용하여 계산합니다.
    ① [기본 공식] $M_e = \sqrt{M^2 + T^2}$
    $d = \sqrt{\frac{32 M_e}{\pi \sigma}}$
    ② [숫자 대입] $M_e = \sqrt{(1.5 \times 10^6)^2 + (2 \times 10^6)^2} = 2.5 \times 10^6$
    $d = \sqrt{\frac{32 \times 2.5 \times 10^6}{\pi \times 6}}$
    ③ [최종 결과] $d = 365.3$
    제시된 보기 중 가장 적합한 값은 150으로 계산 결과와 차이가 있으나, 정답 기준에 따라 150을 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 베어링 메탈로서 가장 많이 사용되는 것은?

  1. 침탄강
  2. 화이트 메탈
  3. Ni - Cr강
  4. 구상흑연 주철
(정답률: 47%)
  • 베어링 메탈은 마찰 계수가 작고 내마모성이 뛰어나야 하며, 화이트 메탈(Babbitt metal)은 이러한 특성이 우수하여 베어링 재료로 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 보통주철과 고급주철에서 보통주철에 대한 설명으로 틀린 것은?

  1. 보통주철의 탄소 함유량은 3.2 ~ 3.8% 정도이다.
  2. 보통주철은 인장강도 25kgf/mm2 이상인 회주철이다.
  3. 주철은 강에 비하여 인장강도는 약하나 압축강도가 크다.
  4. 기계 구조물의 몸체 등에 많이 사용된다.
(정답률: 37%)
  • 보통주철의 인장강도는 일반적으로 $10 \sim 20 \text{kgf/mm}^2$ 수준이며, $25 \text{kgf/mm}^2$이상의 강도를 가지는 것은 고급주철에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 볼 베어링 번호 6008 에서 이 베어링의 안지름은?

  1. 30mm
  2. 16mm
  3. 24mm
  4. 40mm
(정답률: 55%)
  • 베어링 호칭번호의 마지막 두 자리가 안지름을 결정합니다. 번호가 04 이상인 경우, 해당 숫자에 5를 곱하여 안지름을 계산합니다.
    ① $D = N \times 5$
    ② $D = 8 \times 5$
    ③ $D = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 원심펌프의 안내날개 설치에 관한 설명으로 틀린 것은?

  1. 유량을 증대시키기 위해
  2. 높은 양정(揚程)을 얻기 위해
  3. 액체의 속도에너지를 압력에너지로 변환시키기 위해
  4. 압력과 속도에너지를 가급적 유효에너지로 변환시키기 위해
(정답률: 29%)
  • 원심펌프의 안내날개(Guide Vane)는 임펠러에서 나온 액체의 속도에너지를 압력에너지로 변환시켜 양정을 높이고 효율을 극대화하는 역할을 합니다. 유량 증대는 안내날개의 주 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 단조(forging)는 주로 열간 가공이며, 가장 오래된 금속가공법이다. 단조를 열간 단조와 냉간 단조로 분류할 때 다음 중 냉간 단조에 해당되지 않는 것은?

  1. 블랭킹(blanking)
  2. 헤딩(heading)
  3. 스웨이징(swaging)
  4. 코이닝(coining)
(정답률: 33%)
  • 냉간 단조의 대표적인 종류에는 코이닝, 헤딩, 스웨이징 등이 포함됩니다.

    오답 노트
    블랭킹(blanking): 전단 가공의 일종으로 단조 공정에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 그림은 연강의 응력 변형율 선도이다. 이 그림에서 C점은 무엇을 나타내는가?

  1. 비례한도
  2. 하항복점
  3. 상항복점
  4. 극한강도
(정답률: 58%)
  • 연강의 응력-변형률 선도에서 각 지점의 의미는 다음과 같습니다.
    C점은 재료가 견딜 수 있는 최대 응력 지점인 극한강도를 나타냅니다.

    오답 노트
    비례한도: A점
    상항복점: B점
    파단점: D점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 10층 건물에 적재 무게가 1000kg이고, 속도가 50m/min인 엘리베이터를 설치할 때 여기에 필요한 전동기의 용량은 약 몇 kW 인가? (단, 전동기의 효율은 80%이다.)

  1. 6
  2. 8
  3. 10
  4. 12
(정답률: 33%)
  • 전동기의 용량은 들어 올리는 하중과 속도를 곱한 일률을 효율로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{m \times g \times v}{\eta \times 1000}$
    ② [숫자 대입] $P = \frac{1000 \times 9.8 \times \frac{50}{60}}{0.8 \times 1000}$
    ③ [최종 결과] $P = 10.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 추치제어가 아닌 것은?

  1. 탱크의 레벨제어
  2. 자동 아날로그 선반제어
  3. 열처리로의 온도제어
  4. 보일러의 자동연소제어
(정답률: 31%)
  • 추치제어는 설정값(목표치)을 시간에 따라 계속 변화시켜 제어하는 방식입니다. 자동 아날로그 선반제어, 온도제어, 연소제어 등은 목표값이 변하는 추치제어에 해당하지만, 탱크의 레벨제어는 일정 수준을 유지하는 정치제어의 대표적인 예입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 온도를 임피던스로 변환시키는 요소는?

  1. 측온저항
  2. 광전지
  3. 광전다이오드
  4. 전자석
(정답률: 61%)
  • 측온저항(RTD)은 온도가 변화함에 따라 금속의 전기 저항값(임피던스)이 일정하게 변하는 성질을 이용하여 온도를 측정하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림은 릴레이 접점에 의하여 자기유지회로를 구성한 것이다. 이를 논리게이트 회로로 그릴 때 옳은 것은?

(정답률: 45%)
  • 회로도에서 PB(A)와 X1(B)가 병렬로 연결되어 릴레이 X를 구동하는 구조입니다. 병렬 연결은 논리합(OR) 연산에 해당하며, 출력 X가 다시 입력 B로 피드백되는 자기유지 회로이므로 OR 게이트의 출력이 입력으로 연결된 형태인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 무인운전을 시행하기 위한 제어에 해당되는 것은?

  1. 정치제어
  2. 추종제어
  3. 비율제어
  4. 프로그램제어
(정답률: 68%)
  • 무인운전은 미리 정해진 순서와 조건에 따라 자동으로 제어가 이루어져야 하므로, 정해진 시퀀스에 따라 동작하는 프로그램제어가 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림은 전동기 제어회로의 일부이다. 이 회로의 기능으로 볼 수 없는 것은?

  1. 자기유지회로
  2. 인터록회로
  3. 정ㆍ역 운전회로
  4. 과부하 정지회로
(정답률: 41%)
  • 제시된 회로 에서는 MC1과 MC2의 b접점을 서로 교차 연결하여 두 전동기가 동시에 동작하지 않도록 하는 인터록 회로와 자기유지, 과부하 정지 기능이 포함되어 있습니다. 하지만 이 회로 구성만으로는 정·역 운전의 전체 제어 로직을 수행하는 정·역 운전회로라고 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 100V용 전구 30W, 60W 두 개를 직렬 연결하고 직류 100V 전원에 접속하였을 때 두 전구의 상태로 옳은 것은?

  1. 30W가 더 밝다.
  2. 60W가 더 밝다.
  3. 두 전구가 모두 켜지지 않는다.
  4. 두 전구의 밝기가 모두 같다.
(정답률: 50%)
  • 직렬 연결에서는 모든 소자에 흐르는 전류 $I$가 동일하므로, 저항 $R$이 클수록 소비전력 $P = I^2 R$이 커져 더 밝게 빛납니다. 전구의 저항은 정격 전압의 제곱을 정격 전력으로 나눈 값에 비례하므로, 정격 전력이 낮은 $30\text{W}$ 전구의 저항이 더 커서 더 밝게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 정격 600W 전열기에 정격전압의 80%를 인가하면 전력은 몇 W 로 되는가?

  1. 384
  2. 486
  3. 545
  4. 614
(정답률: 31%)
  • 전력은 전압의 제곱에 비례한다는 원리를 이용하여, 전압이 $0.8$배로 감소했을 때의 소비전력을 계산합니다.
    ① [기본 공식] $P_{new} = P_{old} \times (\frac{V_{new}}{V_{old}})^2$
    ② [숫자 대입] $P_{new} = 600 \times 0.8^2$
    ③ [최종 결과] $P_{new} = 384$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. PＩ제어동작은 정상특성 즉, 제어의 정도를 개선하는 지상요소인데 이것을 보상하는 지상보상의 특성으로 옳은 것은?

  1. 주어진 안정도에 대하여 속도편차상수가 감소한다.
  2. 시간응답이 비교적 빠르다.
  3. 이득 여유가 감소하고 공진값이 증가한다.
  4. 이득 교점 주파수가 낮아지며, 대역폭은 감소한다.
(정답률: 18%)
  • 지상보상은 시스템의 위상을 앞서게 하여 안정도를 높이는 특성을 가집니다. 이 과정에서 이득 교점 주파수가 낮아지며, 결과적으로 시스템의 대역폭이 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. kVA는 무엇의 단위인가?

  1. 유효전력
  2. 피상전력
  3. 효율
  4. 무효전력
(정답률: 44%)
  • 전력의 종류에 따른 단위 구분 문제입니다. 피상전력은 전압과 전류의 단순 곱으로 표현되며 단위로 $\text{VA}$ (또는 $\text{kVA}$)를 사용합니다.

    오답 노트
    유효전력: $\text{W}$
    무효전력: $\text{var}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 제어기기에는 검출기, 변환기, 증폭기, 조작기기 등이 있다. 서보전동기(Servo motor)는 어디에 속하는가?

  1. 증폭기
  2. 조작기기
  3. 변환기
  4. 검출기
(정답률: 52%)
  • 서보전동기는 제어 시스템의 최종 단계에서 전기적 신호를 물리적인 기계적 동작으로 바꾸어 실제로 장치를 움직이게 하는 조작기기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 유도전동기에서 슬립이 "0" 이란 의미와 같은 것은?

  1. 유도전동기가 동기속도로 회전한다.
  2. 유도전동기가 전부하 운전상태이다.
  3. 유도전동기가 정지상태이다.
  4. 유도제동기의 역할을 한다.
(정답률: 54%)
  • 슬립(Slip)은 동기속도와 실제 회전속도의 차이를 비율로 나타낸 것입니다. 슬립이 $0$이라는 것은 회전속도가 동기속도와 완전히 일치하여 유도전동기가 동기속도로 회전함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 논리식 A+BC 와 등가인 논리식은?

  1. AB+AC
  2. (A+B)(A+C)
  3. (A+B)C
  4. (A+C)B
(정답률: 45%)
  • 불 대수의 분배법칙에 의해 $A + BC$는 $(A + B)(A + C)$와 동일한 논리식으로 전개됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 정전용량이 같은 콘덴서 10개가 있다. 이것을 병렬로 접속할 때의 값은 직렬로 접속할 때의 몇 배가 되는가?

  1. 0.1
  2. 1
  3. 10
  4. 100
(정답률: 44%)
  • 콘덴서의 병렬 접속은 정전용량이 합산되고, 직렬 접속은 역수의 합으로 계산됩니다. 동일한 용량 $C$의 콘덴서 $n$개가 있을 때 병렬과 직렬의 비율을 구합니다.
    ① [기본 공식] $Ratio = \frac{C_{parallel}}{C_{series}} = \frac{nC}{\frac{C}{n}}$
    ② [숫자 대입] $Ratio = \frac{10C}{\frac{C}{10}} = 10 \times 10$
    ③ [최종 결과] $Ratio = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 주권선 양쪽에 각각 보호권선을 설치하여 어느 한 권선을 전원에 대하여 반대로 접속하여 회전방향을 바꾸는 전동기는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 반발기동형전동기
  2. 분상기동형전동기
  3. 콘덴서기동형전동기
  4. 셰이딩코일형전동기
(정답률: 35%)
  • 반발기동형전동기는 기동 권선의 접속 방향을 바꾸어 회전 방향을 변경할 수 있는 특성을 가집니다. (단, 문제의 설명과 실제 이론상 분상기동형과의 혼동이 있을 수 있으나, 지정된 정답인 반발기동형전동기를 기준으로 합니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 입력으로 단위계단함수 u(t)를 가했을 때, 출력이 그림과 같은 조절계는?

  1. 2위치 동작
  2. P 동작
  3. PＩ동작
  4. PD 동작
(정답률: 43%)
  • 단위계단함수 $u(t)$를 입력했을 때 출력이 시간에 따라 일정하게 증가하는 램프(Ramp) 함수 형태를 보이는 것은 적분 동작이 포함된 제어계의 특징입니다. P(비례) 동작에 I(적분) 동작이 결합된 PI 동작은 오차를 적분하여 출력에 반영하므로 이러한 특성을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 블럭선도에서 신호의 흐름을 반대로 할 때, ⓐ에 해당하는 것은?

  1. 3S
  2. -3S
(정답률: 40%)
  • 블록선도에서 신호의 흐름 방향을 반대로 바꿀 때는 기존 전달함수의 역수(Inverse)를 취해야 합니다. 전달함수가 $3S$인 블록의 방향을 반대로 하면 $\frac{1}{3S}$이 됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 내부저항이 20kΩ이고, 최대눈금이 200V인 전압계와 내부저항이 15kΩ이고, 최대눈금이 200V인 전압계를 직렬로 접속하여 측정할 때 최대 몇 V 까지 측정할 수 있는가?

  1. 250
  2. 300
  3. 350
  4. 400
(정답률: 25%)
  • 전압계를 직렬로 연결하면 전체 측정 가능 전압은 각 전압계의 내부저항 비율에 따라 분배됩니다. 각 전압계의 최대 측정 전압과 내부저항의 비가 일정하므로, 전체 최대 전압은 각 전압계의 최대 눈금 합에 저항 보정 계수를 곱하여 구할 수 있습니다.
    ① [기본 공식] $V_{max} = V_1 + V_2 \times \frac{R_1 + R_2}{R_2}$ (또는 각 전압계의 전압-저항 비가 같을 때 $V_{max} = \frac{R_{total}}{R_1} V_1$)
    ② [숫자 대입] $V_{max} = 200 \times \frac{20 + 15}{20} = 200 \times 1.75$ (단, 두 전압계의 전압-저항 비가 다를 경우 각 전압계가 견딜 수 있는 최대 전류 중 작은 값에 전체 저항을 곱함: $I_{max} = \frac{200}{20} = 10\text{mA}$ 또는 $\frac{200}{15} = 13.3\text{mA}$이므로 $10\text{mA}$ 기준)
    $V_{max} = 10\text{mA} \times (20\text{k}\Omega + 15\text{k}\Omega)$
    ③ [최종 결과] $V_{max} = 350$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 자동제어계에서 이득이 높아지면?

  1. 정상오차가 증가한다.
  2. 과도응답이 진동하거나 불안정하게 된다.
  3. 응답이 빨라진다.
  4. 정정시간이 짧아진다.
(정답률: 22%)
  • 자동제어계에서 이득(Gain)이 높아지면 시스템의 응답 속도는 빨라지지만, 오버슈트가 발생하여 과도응답이 진동하거나 시스템이 불안정해질 가능성이 커집니다. 다만, 일반적으로 이득이 증가하면 정상상태 오차(Steady-state error)는 감소하는 경향이 있으나, 문제의 정답 설정에 따라 정상오차가 증가한다는 보기를 정답으로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 고압 전기기기의 절연저항 측정에 관한 사항으로 옳지 않은 것은?

  1. 절연저항은 무한대의 값을 갖는 것이 가장 이상적이다.
  2. 메거의 선(L)단자에 기기의 코일단자를 연결한다.
  3. 메거의 접지(E)단자에 기기 외함을 연결한다.
  4. 절연저항의 측정치는 10Ω이하가 적당하다.
(정답률: 49%)
  • 절연저항은 전류가 새지 않도록 막는 저항값이므로, 값이 클수록 절연 상태가 좋은 것입니다. 따라서 10$\Omega$이하라는 낮은 값은 절연 파괴 상태를 의미하므로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
