승강기기사 필기 기출문제복원 (2009-03-01)

승강기기사
(2009-03-01 기출문제)

목록

1과목: 승강기 개론

1. 엘리베이터의 주행하던 중 비상정지장치가 작동되었을 때 균형추, 로프 등이 관성에 의하여 튀어 오르지 못하도록 속도 240m/min 이상의 엘리베이터에는 반드시 설치하여야할 안전장치는?

  1. 리미트스위치
  2. 종단층 강제 감속장치
  3. 록다운(lock-down) 비상정치장치
  4. 비상정지스위치
(정답률: 78%)
  • 록다운(lock-down) 비상정지장치는 엘리베이터가 비상정지 상태일 때 균형추나 로프 등이 관성에 의해 튀어 오르는 것을 방지하기 위해 설치되는 안전장치입니다. 이 장치는 엘리베이터의 이동을 강제로 멈추고, 균형추나 로프 등을 고정시켜서 안전한 상태를 유지합니다. 따라서 속도 240m/min 이상의 엘리베이터에는 반드시 이 장치를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 직류전동기의 속도 특성을 옳게 설명한 것은?

  1. 전기자 전압과 계자 전류를 높이면 속도가 증가된다.
  2. 계자 전류를 높이고 전기자 전압을 낮추면 속도가 증가된다.
  3. 계자 전류를 높이면 속도가 증가된다.
  4. 일정 계자 전류에서는 전기자 전압을 높이면 속도가 증가된다.
(정답률: 28%)
  • 직류전동기에서 전기자 전압을 높이면 전류가 증가하고, 전류가 증가하면 전자기력이 증가하여 회전력이 증가합니다. 따라서 속도도 증가하게 됩니다. 그러나 일정 계자 전류에서는 전류가 일정하므로 전기자 전압을 높이면 전자기력이 증가하여 회전력이 증가하고, 이에 따라 속도도 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 엘리베이터의 제어방식에 따른 적용 속도의 설명으로 가장 옳은 것은?

  1. 직류의 정지레오나드의 무기어방식은 주로 90m/min 이상에 적용한다.
  2. 교류 1차전압 제어방식은 120m/min까지만 적용가능하다.
  3. 가변전압가변주파수방식은 모든 속도범위에 적용이 가능하다.
  4. 현재 가장 빠른 엘리베이터의 제어방식은 워드레오나드 기어방식이다.
(정답률: 70%)
  • 가변전압가변주파수방식은 모든 속도범위에 적용이 가능하다. 이는 전압과 주파수를 조절하여 모든 속도 범위에 대응할 수 있기 때문이다. 다른 방식들은 특정 속도 범위에 적용이 가능하다는 제한이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 직접식 유압 엘리베이터의 특징이 아닌 것은?

  1. 일반적으로 실린더의 점검이 간접식에 비하여 쉽다.
  2. 실린더를 설치하기 위한 보호관을 지중에 설치하여야 한다.
  3. 부하에 의한 카 바닥의 빠짐이 작다.
  4. 비상정지장치가 필요하지 않다.
(정답률: 64%)
  • "실린더를 설치하기 위한 보호관을 지중에 설치하여야 한다."가 직접식 유압 엘리베이터의 특징이 아닙니다.

    "일반적으로 실린더의 점검이 간접식에 비하여 쉽다."는 직접식 유압 엘리베이터의 특징 중 하나입니다. 이는 간접식 유압 엘리베이터의 경우 실린더가 엘리베이터 샤프트 안에 위치하기 때문에 접근이 어렵고, 점검 및 수리가 어려울 수 있습니다. 하지만 직접식 유압 엘리베이터의 경우 실린더가 샤프트 외부에 위치하기 때문에 접근이 용이하고, 점검 및 수리가 비교적 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 엘리베이터의 속도 패턴에 대한 설명 중 옳지 않은 것은?

  1. 엘리베이터의 속도 패턴은 엘리베이터가 기동하여 정지하기까지의 운전속도에 대한 기준값이다.
  2. 감속도는 승차감에 영향이 있으므로 일반적으로 1g, 이하로 설계한다.
  3. 정격속도란 전속구간의 속도를 의미한다.
  4. 엘리베이터의 신속성은 가속 및 감속을 승객이 불편하지 않는 범위 내에서 빠르게 하는 것이 좋다.
(정답률: 44%)
  • "감속도는 승차감에 영향이 있으므로 일반적으로 1g, 이하로 설계한다." 인 이유는, 감속도가 너무 크면 승객이 불편을 느끼고, 너무 작으면 엘리베이터가 멈추는 데 시간이 오래 걸려서 효율성이 떨어지기 때문이다. 따라서 일반적으로 1g 이하로 설계하여 승객의 편의성과 효율성을 모두 고려한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 1:1로핑에서 2:1 로핑방법으로 전환하려고 한다. 2:1일 때의 로프 장력은 1:1일 때의 몇 배인가?

  1. 2
  2. 4
(정답률: 72%)
  • 2:1 로핑방법에서는 로프가 2배로 감겨서 들어가므로, 로프 장력은 1:1일 때보다 2배 커진다. 따라서 2:1일 때의 로프 장력은 1:1일 때의 2배이다. 정답은 "2"이다.

    ""은 2:1 로핑방법에서 로프가 감겨들어가는 방식을 나타낸 그림이다. 로프가 2배로 감겨들어가므로, 로프 장력은 1:1일 때보다 2배 커진다는 것을 보여준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 카를 최상층에 정지시켜 놓은 상태에서 카 꼭대기 틈새(Top Clearance)를 측정한 것 중 옳은 것은?

  1. 카 상부의 가이드 슈와 승강로 천장부와의 수평거리
  2. 카 상부체대와 승강로 천장부와의 수직거리
  3. 카 상부의 가장 높은 구조물과 승강로 천장부와의 수직거리
  4. 최종 리미트스위치와 승강로 천장부와의 수평거리
(정답률: 58%)
  • 정답은 "카 상부체대와 승강로 천장부와의 수직거리"입니다. 이유는 카 꼭대기 틈새를 측정하는 것은 카 상부체대와 승강로 천장부와의 수직거리를 측정하는 것이기 때문입니다. 다른 보기들은 카 꼭대기 틈새와는 관련이 없는 다른 요소들을 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 엘리베이터의 배열에 관한 설명으로 옳지 않은 것은?

  1. 3대의 그룹에 있어서는 일렬로 나란하게 배치하는 것이 바람직하다.
  2. 4대의 그룹에 있어서는 일렬로 나란하게 배치하는 것이 바람직하다.
  3. 6대의 그룹에 있어서는 3대3으로 된 배열이 이상적이다.
  4. 8대의 그룹에 있어서는 4대 4로 된 배열이 이상적이다.
(정답률: 77%)
  • 4번이 옳지 않은 설명이다. 4대의 그룹에 있어서도 일렬로 나란하게 배치하는 것은 공간 활용 면에서 비효율적일 수 있으며, 층간 이동 시간도 더 오래 걸릴 수 있다. 따라서 적절한 공간과 상황에 맞게 엘리베이터 배열을 결정해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 엘리베이터 기계실의 실온은 원칙적으로 몇 [℃] 이하를 유지하여야 하는가?

  1. 25℃
  2. 30℃
  3. 40℃
  4. 50℃
(정답률: 74%)
  • 엘리베이터 기계실은 엘리베이터의 운전기, 모터, 제어장치 등이 설치되어 있으며, 이들은 작동 시 열을 발생시킵니다. 따라서 기계실 내부 온도가 높아지면 기계의 고장이나 화재 등의 위험이 있습니다. 이를 방지하기 위해 엘리베이터 기계실의 실온은 원칙적으로 40℃ 이하로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 ( ㉮ ), ( ㉯ )에 들어갈 내용으로 알맞은 것은?

  1. ㉮ 우측, ㉯ 가로
  2. ㉮ 우측, ㉯ 세로
  3. ㉮ 좌측, ㉯ 가로
  4. ㉮ 좌측, ㉯ 세로
(정답률: 66%)
  • ㉮은 우측에 위치하고 있으며, ㉯는 가로 방향으로 길쭉한 모양이기 때문에 가로로 위치한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 엘리베이터의 신호장치 중 홀랜턴(hall lantern)이란?

  1. 케이지의 올라감과 내려감을 나타내는 방향등
  2. 케이지의 현재 위치의 층을 나타내는 표시등
  3. 엘리베이터가 정상 운행중임을 나타내는 표시등
  4. 엘리베이터가 고장중임을 나타내는 표시등
(정답률: 74%)
  • 홀랜턴은 엘리베이터 케이지의 올라감과 내려감을 나타내는 방향등이다. 즉, 엘리베이터가 현재 어느 방향으로 움직이고 있는지를 알려주는 신호장치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 비상정지장치가 작동된 상태에서 카 바닥의 수평도는 어느 부분에서나 얼마 이내이어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답처리됩니다. 자세한 내용은 해설을 참고하세요.)

(정답률: 76%)
  • 비상정지장치가 작동된 상태에서 카 바닥의 수평도는 어느 부분에서나 1/500 이내이어야 합니다. ""는 이 규정을 나타내는 그림입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 승강로 피트에 출입구를 설치할 수 있는 피트 깊이는?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.8m 초과
  2. 2.0m 초과
  3. 2.5m 초과
  4. 3.0m 초과
(정답률: 55%)
  • 승강로 출입구는 보통 2.5m ~ 3.0m 정도의 높이에 설치되며, 출입구를 통해 들어오는 차량의 높이를 고려하여 출입구 위쪽에 충분한 여유 공간이 필요합니다. 따라서, 출입구를 설치할 수 있는 피트 깊이는 3.0m을 초과해야 충분한 여유 공간을 확보할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 비상용 엘리베이터에 대한 설명 중 옳지 않은 것은?

  1. 예비전원은 정전시 60초 이내에 엘리베이터 운행에 필요한 전력용량을 자동적으로 발생시켜야 한다.
  2. 정전시 예비전원에 의하여 2시간 이상 작동되어야 한다.
  3. 엘리베이터의 운행속도는 45m/min 이상이어야 한다.
  4. 카 내에는 중앙관리실 또는 경비실 등과 연락할 수 있는 통화장치를 설치하여야 한다.
(정답률: 74%)
  • "엘리베이터의 운행속도는 45m/min 이상이어야 한다."가 옳지 않은 것이다. 비상용 엘리베이터의 운행속도는 규정에 따라 30m/min 이상이어야 한다. 이유는 비상 상황에서 승객을 빠르게 대피시키기 위함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 승강기의 종류별 용도 중 화물용에 속하지 않는 것은?

  1. 화물용 엘리베이터
  2. 자동차용 엘리베이터
  3. 덤웨이터
  4. 침대용 엘리베이터
(정답률: 68%)
  • 화물용 엘리베이터, 자동차용 엘리베이터, 덤웨이터는 모두 물건이나 차량 등을 운반하기 위한 목적으로 사용되는 승강기이지만, 침대용 엘리베이터는 침대를 운반하기 위한 목적으로 사용되는 것이 아니기 때문에 화물용에 속하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 설계도면상 적재하중 2000kgf, 카 자체하중 3500kgf, 승강행정 25m, 로프 무게는 1m당 1kgf의 로프가 6본 걸려있을 경우 균형추의 오버밸런스율이 40%라면 최상층에서 무부하 하강시 견인비는 약 얼마인가?

  1. 0.786
  2. 0.851
  3. 1.228
  4. 1.271
(정답률: 35%)
  • 먼저, 로프의 무게는 1m당 1kgf이므로 25m의 로프 무게는 25kgf이다. 따라서, 적재하중과 카 자체하중, 로프 무게를 합한 총 하중은 2000kgf + 3500kgf + 25kgf = 5525kgf이다.

    균형추의 오버밸런스율이 40%이므로, 최상층에서 무부하 하강시 견인비는 (1 + 0.4) = 1.4배가 된다.

    따라서, 최상층에서 무부하 하강시 견인비는 5525kgf x 1.4 = 7735kgf가 된다.

    하지만, 보기에서는 단위를 "1"로 통일하여 제시하고 있으므로, 7735kgf를 로프의 길이인 25m으로 나누어준다. 이렇게 하면, 7735kgf ÷ 25m = 309.4kgf/m이 된다.

    하지만, 보기에서는 소수점 이하를 반올림하여 소수점 둘째자리까지만 표시하고 있으므로, 309.4kgf/m을 반올림하여 1.27로 계산된다.

    따라서, 정답은 "1.271"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 조속기에 대한 설명으로 가장 알맞은 것은?

  1. 카의 속도가 정격의 1.3배를 초과하지 않는 범위에서 과속스위치가 동작하여 전원을 끊고 브레이크로 제동하고 상승, 하강 양방향 모두 유효하여야 한다.
  2. 카의 속도가 정격의 1.45배를 초과하지 않는 범위에서 과속스위치가 동작하여 전원을 끊고 브레이크로 제동하고 상승, 하강 양방향 모두 유효하여야 한다.
  3. 카의 속도가 정격의 1.3배를 초과하지 않는 범위에서 조속기 로프를 기계적으로 잡아 비상정지 장치로 제동하고 상승, 하강 양방향 모두 유효하여야 한다.
  4. 카의 속도가 정격의 1.45배를 초과하지 않는 범위에서 조속기 로프를 기계적으로 잡아 비상정지 장치로 제동하고 상승, 하강 양방향 모두 유효하여야 한다.
(정답률: 46%)
  • "카의 속도가 정격의 1.3배를 초과하지 않는 범위에서 과속스위치가 동작하여 전원을 끊고 브레이크로 제동하고 상승, 하강 양방향 모두 유효하여야 한다." 이것이 가장 알맞은 설명이다. 이는 카의 속도가 일정 범위 내에서 유지되어야 하며, 과속 시에는 자동으로 전원이 차단되고 브레이크로 제동되어야 한다는 것을 의미한다. 또한, 상승과 하강 모두에서 유효하게 작동해야 한다는 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 균형로프(Compensation Rope)에 대한 설명 중 옳은 것은?

  1. 주로프를 보강하기 위하여 설치한다.
  2. 균형추의 무게를 줄이기 위하여 설치한다.
  3. 트랙션비를 개선하기 위하여 설치한다.
  4. 카의 무게를 가볍게 하기 위하여 설치한다.
(정답률: 75%)
  • 균형로프는 엘리베이터의 트랙션비를 개선하기 위해 설치하는 것이다. 트랙션비란 엘리베이터가 움직이는 동안 필요한 힘과 엘리베이터에 적용되는 중력의 비율을 말하는데, 균형로프를 설치하면 중력의 영향을 줄여 트랙션비를 개선할 수 있다. 따라서 "트랙션비를 개선하기 위하여 설치한다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 2006년 10월 1일 건축허가 받은 건물에 기계실 없는 엘리베이터를 설치할 때 승강장 문의 유효 출입구 폭이 카 출입구의 폭보다 양쪽 모두 몇 [mm] 이상 크지 않아야 하는가?

  1. 30mm
  2. 40mm
  3. 50mm
  4. 60mm
(정답률: 44%)
  • 건축법 시행규칙 제28조에 따르면, 승강장 문의 유효 출입구 폭은 카 출입구의 폭보다 양쪽 모두 50mm 이상 커야 합니다. 이는 승강장 문이 열릴 때 출입하는 사람들의 안전을 보장하기 위한 규정입니다. 따라서 정답은 "50mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 유압식 엘리베이터에서 작동유의 압력맥동을 흡수하여 진동, 소음을 감소시키는 역할을 하는 것은?

  1. 체크밸브
  2. 필터
  3. 사이렌서
  4. 스트레이너
(정답률: 79%)
  • 사이렌서는 유압식 엘리베이터에서 작동유의 압력맥동을 흡수하여 진동과 소음을 감소시키는 역할을 합니다. 이는 작동유가 엘리베이터 실린더 내부에서 빠르게 이동하면서 압력맥동을 일으키는데, 이를 사이렌서가 흡수하여 안정적인 작동을 유지할 수 있도록 도와줍니다. 따라서 사이렌서는 엘리베이터의 안전과 편의성을 높이는 중요한 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 백화점에 엘리베이터와 에스컬레이터를 설치할 때 에스컬레이터의 수송분담률은 엘리베이터와 에스컬레이터 이용자 수의 몇 [%]가 적당한가?

  1. 20~30%
  2. 40~50%
  3. 60~70%
  4. 80~90%
(정답률: 67%)
  • 백화점에서는 대부분의 고객들이 쇼핑을 하기 위해 이동하는데, 이동 거리가 짧은 경우에는 엘리베이터를 이용하는 것이 더 효율적이다. 하지만 이동 거리가 긴 경우에는 에스컬레이터를 이용하는 것이 더 효율적이다. 따라서 백화점에서는 이용자들의 이동 거리와 이용 패턴을 고려하여 엘리베이터와 에스컬레이터의 수송분담률을 결정해야 한다.

    일반적으로 백화점에서는 에스컬레이터의 수송분담률을 80~90%로 설정하는 것이 적당하다. 이는 대부분의 고객들이 이동 거리가 길어서 에스컬레이터를 이용하는 경우가 많기 때문이다. 또한, 이용자들이 에스컬레이터를 이용하면서도 엘리베이터를 이용하는 경우가 있기 때문에, 엘리베이터와 에스컬레이터의 수송분담률을 80~90%로 설정하면 이용자들의 이동을 더욱 원활하게 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전원 공급측 전압이 220V, 수전측 전압이 215V인 선로의 전압강하율은 약 몇 [%]인가?

  1. 2.0%
  2. 2.3%
  3. 2.5%
  4. 5.0%
(정답률: 62%)
  • 전압강하율은 (전원공급측전압-수전측전압)/전원공급측전압 x 100 으로 계산됩니다. 따라서 (220-215)/220 x 100 = 2.3% 이므로 정답은 "2.3%" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기어의 이(teeth)줄이 나선인 원통형 기어에 해당 되는 것은?

  1. 스퍼기어
  2. 헬리컬기어
  3. 내접기어
  4. 베벨기어
(정답률: 58%)
  • 헬리컬기어는 이(teeth)줄이 나선 모양으로 되어 있어 원통형 기어 중에서도 가장 많이 사용되는 기어입니다. 스퍼기어는 이중에서 가장 간단한 구조를 가지고 있고, 내접기어는 이중에서 가장 작은 크기로 사용되며, 베벨기어는 축이 직각인 경우에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기계대의 강도 계산에 필요한 하중에서 환산 동하중으로 계산되지 않는 것은?

  1. 카 자중
  2. 로프 자중
  3. 균형추 자중
  4. 권상기 자중
(정답률: 58%)
  • 환산 동하중은 기계대에 작용하는 모든 하중을 동일한 방향과 크기를 가진 하나의 하중으로 대체하여 계산하는 것이다. 이 때, 권상기 자중은 회전하는 부품에 의해 발생하는 중력으로, 방향과 크기가 일정하지 않기 때문에 환산 동하중으로 계산되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 로프식엘리베이터의 속도별 꼭대기틈새 기준으로 옳지 않은 것은?

  1. 45m/min : 1.2m 이상
  2. 60m/min : 1.4m 이상
  3. 90m/min : 1.9m 이상
  4. 180m/min : 2.3m 이상
(정답률: 50%)
  • 90m/min 속도에서 꼭대기와의 틈새가 1.9m 이상이어야 한다는 것은 옳지 않습니다. 속도가 빨라질수록 엘리베이터의 가속도가 증가하므로 꼭대기와의 간격이 더 커져야 합니다. 따라서 180m/min 속도에서 꼭대기와의 틈새가 2.3m 이상이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 스프링 완충기의 설계에 대한 사항으로 옳지 않은 것은?

  1. 카측 완충기의 적용중량은 카 자중과 정격하중을 합한 무게의 2배를 기준으로 한다.
  2. 균현추측의 완충기의 적용중량은 균형추 자중의 2배를 기준으로 한다.
  3. 스프링간 접촉된 부분이 없이 충격하중 상태에서 적용중량의 2배를 기준으로 한다.
  4. 정격속도가 30m/min인 엘리베이터인 경우 스프링 완충기의 최소행정은 38mm으로 설계된다.
(정답률: 38%)
  • 정답: "정격속도가 30m/min인 엘리베이터인 경우 스프링 완충기의 최소행정은 38mm으로 설계된다."

    해설: 스프링 완충기는 충격을 완충하여 안전한 운전을 보장하기 위한 장치이다. 스프링간 접촉된 부분이 없이 충격하중 상태에서 적용중량의 2배를 기준으로 설계되어야 한다. 이는 스프링 완충기가 충격을 완충하기 위해 필요한 최소한의 강도를 보장하기 위함이다. 따라서 "정격속도가 30m/min인 엘리베이터인 경우 스프링 완충기의 최소행정은 38mm으로 설계된다."는 옳지 않은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 정격하중 1000kgf, 속도 90m/min, 균형추 밸런스율 50%, 감속기 효율 60%, 승강로 효율 90%의 엘리베이터에 적절한 전동기의 용량으로 다음 중 알맞은 것은?

  1. 7.5kW
  2. 11kW
  3. 15kW
  4. 22kW
(정답률: 28%)
  • 엘리베이터의 동력은 다음과 같이 계산할 수 있습니다.

    동력 = (정격하중 × 속도) ÷ (균형추 밸런스율 × 감속기 효율 × 승강로 효율)

    여기서 주어진 값들을 대입하면,

    동력 = (1000kgf × 90m/min) ÷ (50% × 60% × 90%) = 30000W = 30kW

    따라서, 적어도 30kW의 전동기가 필요합니다. 그러나 엘리베이터의 운전 중에는 최대 동력이 필요한 순간이 있을 수 있으므로 여유분을 두는 것이 좋습니다. 일반적으로 1.5배 정도 여유분을 두는 것이 적당하다고 알려져 있습니다. 따라서, 30kW × 1.5 = 45kW의 전동기가 적절합니다.

    그러나 보기에서는 45kW보다 작은 용량만 주어졌으므로, 그 중에서 가장 큰 값인 15kW가 적절한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 엘리베이터용 전동기가 갖추어야 할 조건으로 적당하지 않은 것은?

  1. 기동토크가 클 것
  2. 기동전류가 클 것
  3. 소음이 적을 것
  4. 회전부의 관성모멘트가 적을 것
(정답률: 66%)
  • 엘리베이터용 전동기가 갖추어야 할 조건 중 적당하지 않은 것은 "기동전류가 클 것"입니다. 이는 전동기의 효율성과 안전성을 저해할 수 있기 때문입니다. 기동전류가 클수록 전기적인 에너지 손실이 많아지고, 전기적인 문제가 발생할 가능성이 높아집니다. 따라서 엘리베이터용 전동기는 기동토크가 클 것, 소음이 적을 것, 회전부의 관성모멘트가 적을 것 등의 조건을 갖추어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음은 로프 가드를 설치할 경우 홈(groove) 깊이에 대한 그림이다. 그림에서 C의 기준으로 알맞은 것은?

  1. C ≤ 2mm
  2. C ≤ 3mm
  3. C ≤ 4mm
  4. C ≤ 5mm
(정답률: 52%)
  • 로프 가드를 설치할 경우 홈(groove) 깊이가 얇을수록 로프가 더 잘 고정되어 안전성이 높아진다. 따라서 C의 값이 작을수록 좋다. 그림에서 C의 값이 3mm 이하인 경우에는 로프가 안전하게 고정될 수 있으므로, 정답은 "C ≤ 3mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 권상기 도르래와 로프의 미끄러짐 관계의 설명으로 옳은 것은?

  1. 권부각이 작을수록 미끄러지기 어렵다.
  2. 카의 가감속도가 클수록 미끄러지기 어렵다.
  3. 카측의 균형추측에 걸리는 중량비가 클수록 미끄러지기 어렵다.
  4. 로프와 도르래사이의 마찰계수가 클수록 미끄러지기 어렵다.
(정답률: 74%)
  • 로프와 도르래사이의 마찰계수가 클수록 둘 사이의 마찰력이 증가하므로 미끄러지기 어렵다. 마찰력이 작을수록 물체는 미끄러지기 쉽다. 따라서 "로프와 도르래사이의 마찰계수가 클수록 미끄러지기 어렵다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 승강기의 주요안전부품에 대하여 설치·제조에 적합함을 확인하기 위하여 부품검사를 실시하여야 하는데 다음 중 이에 포함되지 않는 것은?

  1. 와이어로프소켓
  2. 제어반
  3. 전자브레이크
  4. 스텝
(정답률: 50%)
  • 승강기의 주요안전부품에는 와이어로프소켓, 전자브레이크, 스텝 등이 포함되지만, 제어반은 부품이 아니라 제어장치이기 때문에 부품검사 대상이 아닙니다. 따라서 정답은 "제어반"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 직류 엘리베이터에서 동력전원설비인 변압기 용량은 PT≧√3×E×I×N×Y×10-3+(Pc×N)으로 설계된다. 여기서 정격전류 I[A]에 대한 설명으로 알맞은 것은? (단, PT는 변압기용량[kVA], E는 정격전압[V], N은 엘리베이터 대수[대], Y는 부등률, Pc는 제어용 전력[kVA]이다.

  1. 정격속도로 전부하 상승시의 배전선에 흐르는 전류
  2. 정격속도로 전부하 하강시의 배전선에 흐르는 전류
  3. 정격속도로 무부하 상승시의 배전선에 흐르는 전류
  4. 정격속도로 무부하 하강시의 배전선에 흐르는 전류
(정답률: 55%)
  • 정격속도로 전부하 상승시의 배전선에 흐르는 전류는 엘리베이터가 가장 많은 전력을 소비하는 상황이기 때문입니다. 엘리베이터가 상승할 때는 무게와 마찰력 등으로 인해 더 많은 전력이 필요하기 때문에, 이 상황에서의 전류가 가장 크게 나타납니다. 따라서 변압기의 용량은 이 상황을 고려하여 설계되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 에스컬레이터의 일반구조로 적합하지 않은 것은?

  1. 사람 또는 물건이 에스컬레이터의 각 부분에 끼이거나 부딪히는 일이 없도록 할 것
  2. 경사도는 일반적으로 30°이하로 할 것
  3. 디딤판의 정격속도는 50m/min이하로 할 것
  4. 디딤판과 손잡이는 동일 속도로 할 것
(정답률: 64%)
  • 디딤판의 정격속도는 50m/min이하로 할 것이 적합하지 않은 것이다. 이는 안전상의 이유로 설정되어 있는데, 디딤판의 속도가 너무 빠르면 승객들이 넘어지거나 다쳐서 안전사고가 발생할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 가이드레일에 걸리는 하중이 450kgf, 레일브래킷의 간격이 225cm, 레일의 단편 2차모멘트가 50.4cm4, 레일의 영률이 2.1X106kgf/cm2일 때, 가이드 레일의 휨은 약 몇 [cm]인가?

  1. 0.45
  2. 0.55
  3. 0.65
  4. 0.75
(정답률: 21%)
  • 가이드레일의 휨을 구하기 위해서는 먼저 레일의 단편 2차모멘트와 레일의 영률을 이용하여 레일의 단면에 작용하는 응력을 구해야 한다. 응력은 다음과 같이 구할 수 있다.

    응력 = (하중 X 거리) / (2차모멘트 X 단면면적 X 영률)

    여기서 하중은 450kgf, 거리는 225cm/2 = 112.5cm, 2차모멘트는 50.4cm^4, 영률은 2.1X10^6kgf/cm^2 이므로,

    응력 = (450 X 112.5) / (50.4 X 1 X 2.1X10^6) = 0.0015kgf/cm^2

    이제 이 응력을 이용하여 가이드레일의 휨을 구할 수 있다. 가이드레일의 길이를 L이라고 하면, 가이드레일의 휨은 다음과 같다.

    휨 = (하중 X 거리 X L) / (2차모멘트 X 단면면적 X 영률)

    여기서 하중은 450kgf, 거리는 112.5cm, 2차모멘트는 50.4cm^4, 단면면적은 가이드레일의 두께와 높이를 곱한 값이므로, 1.5cm X 3cm = 4.5cm^2 이다. 따라서,

    휨 = (450 X 112.5 X L) / (50.4 X 4.5 X 2.1X10^6) = 0.0005L

    따라서, 가이드레일의 휨은 0.0005L [cm] 이다. 이 값이 0.55가 되기 위해서는 L = 1100 [cm] 이어야 한다. 즉, 가이드레일의 길이가 11m 정도 되어야 한다는 뜻이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 정전시 카내 예비조명장치의 조도는 기준에 따라 측정할 경우 몇 [Lux] 이상을 확보할 수 있어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리 됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 0.5:Lux
  2. 1.0Lux
  3. 50Lux
  4. 100Lux
(정답률: 69%)
  • 카내 예비조명장치는 정전시 비상 대응을 위한 장치로서, 조도가 낮으면 충분한 비상 대응이 어렵기 때문에 충분한 조도를 확보해야 합니다. 따라서, 기준에 따라 측정할 경우 카내 예비조명장치의 조도는 1.0Lux 이상을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베이터의 주행시간을 이루는 요소가 아닌 것은?

  1. 가속시간
  2. 감속시간
  3. 슬립시 정지시간
  4. 전속주행시간
(정답률: 74%)
  • 슬립시 정지시간은 엘리베이터의 주행시간을 이루는 요소가 아닙니다. 슬립시 정지시간은 엘리베이터가 정지할 때 발생하는 시간으로, 엘리베이터의 주행시간과는 관련이 없습니다. 가속시간, 감속시간, 전속주행시간은 모두 엘리베이터의 주행시간을 이루는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 가이드 레일의 허용응력은 일반적으로 몇 [kgf/cm2]를 원칙으로 하는가?

  1. 600kgf/cm2
  2. 2400kgf/cm2
  3. 4100kgf/cm2
  4. 8000kgf/cm2
(정답률: 70%)
  • 가이드 레일은 열팽창이나 외부 충격에도 불구하고 안정적으로 작동해야 하기 때문에, 높은 허용응력이 필요하다. 따라서 일반적으로 가이드 레일의 허용응력은 2400kgf/cm2를 원칙으로 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 엘리베이터용 도어에서 문닫힘 동작시에 사람 또는 물건이 끼일 때 무이 반전하여 열리도록 하는 장치가 아닌 것은?

  1. 스프링 클로저
  2. 세이프티슈
  3. 광전장치
  4. 초음파장치
(정답률: 71%)
  • 스프링 클로저는 문이 닫힐 때 스프링의 힘으로 문을 닫아주는 장치이지만, 문이 닫힘 동작시에 사람이나 물건이 끼일 경우에는 무이 반전하여 열리도록 하는 기능이 없습니다. 따라서 정답은 "스프링 클로저"입니다. 반면에 "세이프티슈", "광전장치", "초음파장치"는 문이 닫힘 동작시에 사람이나 물건이 감지되면 문을 열도록 하는 안전장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 화이널리미트스위치(Final Limit Switch)에 대한 설명으로 옳지 않은 것은?

  1. 스위치는 기게적 조작이외에 광학적 또는 전자적으로도 조작될 수 있어야 한다.
  2. 가급적 리미트스위치에 의하여 착상되면 작동하지 않도록 설정되어야 한다.
  3. 완충기에 충돌되기 전에 작동하여야 한다.
  4. 카 또는 균형추가 완전히 압축된 완충기 위에 얹히기까지 작동을 계속하여야 한다.
(정답률: 47%)
  • "스위치는 기게적 조작이외에 광학적 또는 전자적으로도 조작될 수 있어야 한다."가 옳지 않은 것이다. Final Limit Switch는 기계적인 충격이나 움직임을 감지하여 작동하는 스위치로, 광학적이나 전자적인 조작은 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 엘리베이터의 정격하중이 1000kgf, 정격속도가 150m/min일 때, 이론적 종합효율은 약 [%]인가?(단, 모터는 15kW를 사용하는 것으로 하고 오버밸런스율은 50%이다.)

  1. 65.3%
  2. 69.8%
  3. 75.4%
  4. 81.7%
(정답률: 35%)
  • 엘리베이터의 이론적 종합효율은 실제로 사용되는 전력과 엘리베이터가 이동하는 높이와 거리에 따라 결정된다. 이 문제에서는 모터의 출력과 오버밸런스율이 주어졌으므로, 이론적 종합효율을 계산할 수 있다.

    먼저, 모터의 출력은 15kW이므로, 이를 전력으로 환산하면 15,000W이다. 엘리베이터가 이동하는 높이와 거리는 문제에서 주어지지 않았으므로, 이론적 종합효율을 계산하기 위해서는 엘리베이터의 가장 높은 이동속도를 사용해야 한다. 이 문제에서는 정격속도가 150m/min이므로, 이를 m/s로 환산하면 2.5m/s이다.

    따라서, 이론적 종합효율은 다음과 같이 계산할 수 있다.

    이론적 종합효율 = (1000kgf x 2.5m/s) / (15,000W x 0.5) x 100% = 81.7%

    여기서, 0.5는 오버밸런스율을 나타내며, 100%를 넘지 않는다는 가정하에 0.5로 계산하였다. 따라서, 보기에서 정답은 "81.7%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 평벨트 전동장치에 대한 설명 중 옳은 것은?

  1. 벨트와 풀리의 접촉각이 증가하여 전동 동력은 감소한다.
  2. 가죽 벨트는 탄성이 풍부하고 마찰계수 및 방열성이 커서 장시간 연속운전이 가능하지만 긴 벨트는 이어서 사용하지 못한다.
  3. 바로걸기에서 벨트를 수평으로 걸어서 전동하는 경우 긴장측을 위로하는 것이 좋다.
  4. 벨트 전동장치는 기어 전동장치보다 정확한 회전비를 얻을 수 없다.
(정답률: 57%)
  • 벨트 전동장치는 벨트와 풀리의 접촉각이 증가하여 전동 동력이 감소하기 때문에 기어 전동장치보다 정확한 회전비를 얻을 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주철에 관한 설명 중 틀린 것은?

  1. 주철은 인장강도보다 압축강도가 크다.
  2. 합금주철을 열처리하여 단조한 주철을 가단주철이라 한다.
  3. 표면을 백선화한 주철을 칠드주철이라고 한다.
  4. 구상흑연주철을 노듈러주철 또는 덕타일주철이라고도 한다.
(정답률: 52%)
  • "합금주철을 열처리하여 단조한 주철을 가단주철이라 한다."가 틀린 설명입니다. 가단주철은 합금주철을 열처리하여 단조한 것이 아니라, 주철과 스테인리스강을 혼합하여 제조한 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 모듈이 5이고, 잇수가 각각 20과 36인 한 쌍의 표준 스퍼기어를 두 축에 설치하는 경우에 축간 거리는?

  1. 80 mm
  2. 100 mm
  3. 120 mm
  4. 140 mm
(정답률: 57%)
  • 표준 스퍼기어의 모듈이 5이므로 한 치의 높이는 5mm이다. 따라서 잇수가 각각 20과 36인 스퍼기어의 지름은 각각 100mm와 180mm이 된다. 두 축에 설치하는 경우, 두 스퍼기어의 한 치의 높이가 서로 맞물리도록 하기 위해서는 두 지름의 합이 축간 거리와 같아야 한다. 따라서 100mm + 180mm = 280mm이 되며, 이를 2로 나누어 축간 거리를 구하면 140mm가 된다. 따라서 정답은 "140 mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비절삭 가공에 속하는 것은?

  1. 전조
  2. 호닝
  3. 선삭
  4. 연삭
(정답률: 65%)
  • 비절삭 가공은 회전하는 공구를 이용하여 재료를 절단하지 않는 가공 방법을 말합니다. 이 중에서 "전조"는 회전하는 공구를 이용하여 재료의 표면을 굴곡직선상으로 가공하는 방법입니다. 따라서 전조는 비절삭 가공에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 강 구조물 용접부의 비파괴 검사법 중 가장 일반적이며 필름에 감광시켜 결함을 찾아내는 것은?

  1. 초음파 검사법
  2. 방사선 투과 검사법
  3. 염색 침투법
  4. 자분 탐상 검사법
(정답률: 64%)
  • 방사선 투과 검사법은 강 구조물 용접부의 비파괴 검사법 중 가장 일반적인 방법으로, X선이나 감마선을 이용하여 강 구조물 내부를 촬영하여 결함을 찾아내는 방법입니다. 이때 필름에 감광시켜 결함을 확인할 수 있습니다. 이 방법은 비교적 간단하고 빠르게 검사할 수 있으며, 결함의 크기와 위치를 정확하게 파악할 수 있어 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 유압기기에서 기어펌프를 사용시 특징 설명으로 틀린 것은?

  1. 구조가 간단하다.
  2. 토출량을 가변적으로 사용하기 편리하다.
  3. 내부 누설이 다른 펌프와 비교하여 크다.
  4. 다른 유압펌프에 비해 먼지에 가장 예민하다.
(정답률: 46%)
  • "내부 누설이 다른 펌프와 비교하여 크다."가 틀린 것입니다.

    기어펌프는 기어 두 개가 회전하면서 유체를 흡입하고 배출하는 방식으로 작동합니다. 이러한 간단한 구조 때문에 유지보수가 용이하고 가격이 저렴합니다. 또한, 토출량을 가변적으로 사용하기 편리하며, 작동 소음이 작고 진동이 적습니다.

    하지만 내부 누설이 다른 펌프에 비해 크다는 단점이 있습니다. 내부 누설이 발생하면 효율성이 떨어지고 유체가 누설되어 오작동이 발생할 수 있습니다. 따라서 기어펌프를 사용할 때는 내부 누설을 최소화하기 위해 적절한 윤활유를 사용하고, 정기적인 유지보수를 해주어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 드릴 구멍에 암나사를 깎는데 사용하는 수공구는?

  1. 렌치
  2. 리머
  3. 다이스
(정답률: 71%)
  • 암나사를 깎는 것은 나사를 만드는 과정 중 하나인데, 이때 사용하는 수공구가 탭입니다. 탭은 드릴 구멍에 깊이를 맞추어 굴리면서 내부에 나사를 깎아주는 역할을 합니다. 따라서 암나사를 깎는데 사용하는 수공구는 탭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음과 같은 테이퍼(taper)를 복식 공구대를 이용하여 절삭가공할 수 있는 공작기계는?

  1. 선반
  2. 밀링
  3. 프레스
  4. 슈퍼 피니싱
(정답률: 67%)
  • 선반은 회전하는 작업대 위에 고정된 원료를 고속으로 회전시키면서 절삭하는 공작기계이기 때문에 테이퍼를 복식 공구대를 이용하여 절삭가공할 수 있습니다. 반면, 밀링은 회전하는 공구를 이용하여 원료를 절삭하는 공작기계이고, 프레스는 압력을 가해 원료를 가공하는 공작기계입니다. 슈퍼 피니싱은 마무리 작업을 위한 공작기계로, 절삭이 아닌 연마나 광택 작업을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 회전축의 전달동력이 3 kW인 축에 300 rpm이 작동한다면 비틀림 모멘트는 약 몇 N·cm인가?

  1. 95.5
  2. 9550
  3. 955
  4. 9.55
(정답률: 24%)
  • 비틀림 모멘트는 전달동력과 회전속도에 비례한다. 따라서 비틀림 모멘트는 다음과 같이 계산할 수 있다.

    비틀림 모멘트 = 전달동력 / (2π × 회전속도 / 60)

    여기에 주어진 값들을 대입하면,

    비틀림 모멘트 = 3 kW / (2π × 300 rpm / 60) = 9550 N·cm

    따라서 정답은 "9550"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 강의 표면처리에서 표면에 알루미늄을 침투시켜 내스케일성과 고온산화 방지 등을 목적으로 사용하는 표면처리방법은?

  1. 크로마이징
  2. 실리코나이징
  3. 보로나이징
  4. 칼로라이징
(정답률: 58%)
  • 정답은 "칼로라이징"입니다. 칼로라이징은 알루미늄을 침투시켜 내스케일성과 고온산화 방지를 목적으로 하는 표면처리 방법 중 하나입니다. 이 방법은 알루미늄을 침투시키는 과정에서 알루미늄과 철 또는 강철 사이에 발생하는 화학반응을 이용하여 표면에 알루미늄 코팅을 형성합니다. 이렇게 형성된 알루미늄 코팅은 내식성과 내열성이 뛰어나며, 고온에서도 안정적으로 작동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 길이가 2m이고 지름이 25cm인 단순 지지보의 중앙에 집중하중 400N이 작용하면 최대 굽힘 응력은 약 몇 kPa인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 65.22
  2. 100.38
  3. 117.22
  4. 130.38
(정답률: 21%)
  • 단순 지지보에 작용하는 최대 굽힘 응력은 다음과 같이 구할 수 있습니다.

    σ = Mc/I

    여기서 M은 최대 굽힘 모멘트, c는 단면 중립축까지의 거리, I는 단면 2차 모멘트입니다.

    M은 다음과 같이 구할 수 있습니다.

    M = F * L/4

    여기서 F는 중앙에 작용하는 집중하중, L은 보의 길이입니다.

    c는 지름이 25cm인 원형 단면의 중립축까지의 거리이므로 c = 12.5cm = 0.125m입니다.

    I는 다음과 같이 구할 수 있습니다.

    I = π/4 * (d/2)^4

    여기서 d는 지름입니다.

    따라서 I = π/4 * (0.25m)^4 = 0.00030625m^4입니다.

    따라서 M = 400N * 2m/4 = 200Nm입니다.

    따라서 최대 굽힘 응력은 다음과 같습니다.

    σ = Mc/I = 200Nm * 0.125m / 0.00030625m^4 = 130.38kPa

    따라서 정답은 130.38입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인장강도가 48N/mm2인 기계 구조용강을 안전율 8로 하면 허용 인장응력은 몇 N/mm2인가?

  1. 6
  2. 56
  3. 288
  4. 384
(정답률: 53%)
  • 허용 인장응력은 인장강도를 안전율로 나눈 값이므로,

    허용 인장응력 = 48N/mm2 ÷ 8 = 6N/mm2

    따라서 정답은 "6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 유체속도가 20m/s로 흐를 때 속도수두는 약 몇 m인가?

  1. 20.4
  2. 40.8
  3. 51.0
  4. 102.0
(정답률: 48%)
  • 속도수두는 다음과 같은 공식으로 계산할 수 있다.

    속도수두 = (유체밀도 × 유체속도²) / (2 × 중력가속도)

    여기서 유체밀도는 주어지지 않았으므로, 일반적으로 물의 밀도를 사용한다. 물의 밀도는 1000kg/m³ 이므로,

    속도수두 = (1000kg/m³ × 20m/s²) / (2 × 9.81m/s²) ≈ 20.4m

    따라서 정답은 "20.4" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 목형에서 코어(core)를 사용해야하는 주물로 적합한 것은?

  1. 속이 빈 주물
  2. 크기가 작은 주물
  3. 크기가 큰 주물
  4. 외형이 복잡한 주물
(정답률: 78%)
  • 속이 빈 주물은 코어를 사용하여 내부를 비워주는 것이 가능하므로, 크기가 크거나 외형이 복잡한 주물에 적합합니다. 크기가 작은 주물은 코어를 사용하지 않아도 내부를 비워줄 수 있으므로 코어를 사용할 필요가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 기계에 작동하는 기체를 저압식과 고압식으로 나눌 때 고압식에 포함되는 것으로만 이루어져 있는 것은?

  1. 진공펌프, 회전형 압축기
  2. 원심 압축기, 팬
  3. 축류 송풍기, 왕복형 압축기
  4. 압축공기 기계, 송풍기
(정답률: 68%)
  • 고압식 기계는 기체를 높은 압력으로 압축하여 작동시키는 기계를 말합니다. 따라서 진공펌프와 회전형 압축기는 고압식 기계에 포함됩니다. 진공펌프는 기체를 진공 상태로 만들어주는 기계이며, 회전형 압축기는 회전하는 부품을 이용하여 기체를 압축하는 기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 탄소강을 가열하여 오스테나이트 조직으로 하고, 이것을 급냉(수냉)하여 마텐자이트 조직으로 바꾸어 경도를 높게하는 열처리는?

  1. 담금질
  2. 뜨임
  3. 풀림
  4. 불림
(정답률: 61%)
  • 탄소강을 가열하여 오스테나이트 조직으로 만든 후, 급냉(수냉)하여 마텐자이트 조직으로 바꾸면 경도가 높아지게 됩니다. 이러한 열처리 과정을 담금질이라고 합니다. 담금질은 급격한 냉각으로 인해 금속 내부의 구조가 변화하면서 경도가 높아지는 효과가 있습니다. 따라서 담금질은 강철 등의 금속을 경화시키는데 매우 효과적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 코일 스프링에서 코일의 평균 지름을 D(mm), 소선의 지름을 d(mm)라 할 때 스프링 지수는?

(정답률: 72%)
  • 정답은 "" 입니다.

    스프링 지수는 스프링의 강성과 유연성을 나타내는 지표입니다. 이 값은 코일의 평균 지름(D)과 소선의 지름(d)에 따라 결정됩니다. 스프링 지수는 다음과 같이 계산됩니다.

    스프링 지수 = (D^4) / (d^4)

    따라서, 코일의 평균 지름(D)이 일정하다면, 소선의 지름(d)이 작아질수록 스프링 지수는 증가합니다. 이는 소선의 지름이 작아질수록 스프링의 강성이 증가하고 유연성이 감소하기 때문입니다. 따라서, ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 내압을 받는 얇은 원통형 관에서 축방향 응력이 σ1, 원주방향 응력이 σ2라고 하면 맞는 것은?

  1. σ12
  2. σ1=2σ2
(정답률: 53%)
  • 내압을 받는 얇은 원통형 관에서 축방향 응력이 σ1, 원주방향 응력이 σ2일 때, 정답은 ""이다. 이유는 내압을 받는 원통형 관에서는 원주방향 응력이 축방향 응력보다 작기 때문이다. 따라서 σ2 < σ1이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 오일리스 베어링에 대한 설명 중 틀린 것은?

  1. 발전기 등의 부시에 널리 쓰이고 있다.
  2. 주유가 곤란한 부분에 사용된다.
  3. 항상 윤활유를 공급해야 한다.
  4. 회전시에는 베어링 메탈에서 윤활유가 나온다.
(정답률: 74%)
  • "항상 윤활유를 공급해야 한다."가 틀린 설명입니다. 오일리스 베어링은 윤활유 없이도 작동이 가능한 베어링으로, 윤활유를 공급하지 않아도 됩니다. 따라서 윤활유를 공급하지 않아도 되는 환경에서 사용되며, 발전기 등의 부시나 주유가 곤란한 부분에 많이 사용됩니다. 회전시에는 베어링 메탈에서 윤활유가 나오지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 해수에 대해서는 백금과 같이 내식성이 우수하고, 특히 염산, 황산, 초산에 대한 저항이 크며, 비중은 4.51로 가벼우나 비강도는 금속 중에 가장 큰 금속은?

  1. AI
  2. Ni
  3. Zn
  4. Ti
(정답률: 71%)
  • 해수에 대한 내식성이 우수하고 염산, 황산, 초산에 대한 저항이 큰 금속을 찾아야 한다. 이 중에서 비강도가 가장 큰 금속은 Ti (티타늄)이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 입력신호 x(t)와 출력신호 y(t)의 관계가 로 표현되는 것을 어떤 요소라 하는가?

  1. 비례요소
  2. 미분요소
  3. 적분요소
  4. 지연요소
(정답률: 52%)
  • 정답: 미분요소

    설명: 는 시간에 대한 미분을 나타내는 식으로, 입력신호 x(t)가 시간에 따라 어떻게 변화하는지를 나타내는 것입니다. 따라서 이를 미분요소라고 합니다. 비례요소는 입력신호와 출력신호가 상수 비율로 비례하는 경우를 나타내며, 적분요소는 입력신호와 출력신호가 적분 관계에 있는 경우를 나타냅니다. 지연요소는 입력신호와 출력신호가 시간적으로 지연되는 경우를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림에서 단자전압 Vab는 몇 [V]인가?

  1. 3V
  2. 7V
  3. 10V
  4. 13V
(정답률: 48%)
  • Vab는 10V 전압과 3V 전압이 연결된 노드에서 측정되므로, Vab는 10V-3V = 7V가 됩니다. 따라서 정답은 "7V"가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 추치제어에 속하는 제어계는?

  1. 전동기의 레너드제어
  2. SCR 전원장치
  3. 발전소의 주파수제어
  4. 미사일 유도제어
(정답률: 67%)
  • 미사일 유도제어는 추적 대상을 추적하고 목표물에 명중시키기 위해 사용되는 제어계로, 추적 대상의 위치와 속도를 측정하여 이를 기반으로 미사일의 비행경로를 계산하고 조종하는 제어 시스템이다. 이는 추적 대상의 움직임이 예측 불가능하거나 빠르게 변하는 경우에도 높은 정확도로 목표물을 공격할 수 있도록 해준다. 따라서 미사일 유도제어는 추적 및 명중 제어에 속하는 추치제어의 한 종류이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 직류기에서 전압정류의 역할을 하는 것은?

  1. 탄소브러시
  2. 보상권선
  3. 리액턴스 코일
  4. 보극
(정답률: 65%)
  • 직류기에서 전압정류의 역할을 하는 것은 보극입니다. 보극은 전류의 방향을 일정하게 유지하여 전류의 흐름을 안정화시키는 역할을 합니다. 이를 통해 직류기에서 일정한 전압을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그링믄 노즐 플래퍼의 동작상태를 나타낸 것이다. 노즐 플래퍼의 특성 곡선으로 알맞은 것은? (단, 노즐 플래퍼의 간격은 δ, 노즐의 배압은 P이다.)

(정답률: 61%)
  • 정답은 "" 이다. 이유는 노즐 플래퍼의 특성 곡선은 노즐 간격이 일정할 때, 노즐의 배압이 증가할수록 유량이 증가하다가 어느 순간부터는 일정한 값을 유지하다가 노즐의 배압이 더 증가하면 유량이 다시 감소하는 형태를 보이기 때문이다. 이러한 현상은 노즐 내부의 유동 상태가 변화함에 따라 발생하는데, 노즐의 배압이 증가하면 유동 속도가 증가하고, 이에 따라 유체의 압력 손실이 증가하여 유량이 감소하게 된다. 따라서 노즐 플래퍼의 특성 곡선은 이러한 현상을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 계전기 접점회로의 논리식은?

(정답률: 63%)
  • 계전기는 전기적으로 제어되는 스위치로, 전기가 흐르는지 여부를 감지하여 스위치를 켜거나 끄는 역할을 한다. 이러한 계전기의 동작 원리는 접점회로를 통해 이루어진다.

    위의 그림에서는 계전기의 접점회로가 그려져 있다. 이 회로는 두 개의 스위치와 램프로 이루어져 있다. 스위치는 각각 A와 B로 표시되어 있고, 램프는 L로 표시되어 있다.

    논리식은 이러한 회로에서 전기가 흐르는지 여부에 따라 참(True) 또는 거짓(False)을 판단하는 식이다. 이 회로에서는 A와 B 스위치가 모두 닫혀야 램프가 켜지므로, 논리식은 "A와 B가 모두 참일 때 L이 참"으로 표현된다. 이를 논리 기호로 나타내면 "L = A ∧ B"가 된다.

    따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 설명은 어느 자성체를 표현한 것인가?

  1. 강 자성체
  2. 상 자성체
  3. 반 자성체
  4. 초강 자성체
(정답률: 64%)
  • 이 자성체는 자기장에 의해 자기력선이 집중되는 부분이 있지만, 그 부분이 자성체 전체에 걸쳐 일정하지 않고 일부분만 집중되는 것을 특징으로 하는 "반 자성체"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 대부분의 시간 지연은 시스템의 무엇 때문에 발생하는가?

  1. 전파 지연
  2. 정밀도
  3. 전달함수
  4. 오버슈트
(정답률: 55%)
  • 전파 지연은 시스템에서 발생하는 대부분의 지연 중 하나로, 신호가 전파되는 시간에 의해 발생합니다. 이는 신호가 전송되는 동안 공간을 이동하며 발생하는 시간적인 지연으로, 전파 속도에 따라 달라집니다. 따라서 전파 지연은 시스템의 정밀도와 전달함수에 영향을 미치며, 때로는 오버슈트를 유발할 수도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 콘덴서의 정전용량을 변화시켜서 발진기의 주파수를 1kHz로 하고자 한다. 이 때 발진기는 자동제어 용어 중 어느 것에 해당 되는가?

  1. 목표값
  2. 조작량
  3. 제어량
  4. 제어대상
(정답률: 45%)
  • 정전용량을 변화시켜서 발진기의 주파수를 조절하는 것은 제어대상을 조작하여 원하는 결과를 얻는 제어 시스템의 일부분이다. 따라서 발진기는 제어대상에 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 어떤 회로의 유효전력이 80W, 무효전력이 60Var이면 역률은 몇 [%]인가?

  1. 20%
  2. 60%
  3. 80%
  4. 100%
(정답률: 64%)
  • 역률은 유효전력과 피상전력의 비율로 정의됩니다. 피상전력은 유효전력, 무효전력, 피복전력의 합으로 나타낼 수 있습니다. 따라서, 유효전력과 무효전력이 주어졌으므로 피상전력은 다음과 같이 계산할 수 있습니다.

    피상전력 = 유효전력 + 무효전력 = 80W + 60Var

    역률은 다음과 같이 계산할 수 있습니다.

    역률 = 유효전력 / 피상전력 = 80W / (80W + 60Var)

    Var는 VA의 제곱근인데, VA는 W와 같은 단위를 가지므로, Var를 W로 변환해줘야 합니다. Var를 W로 변환하려면, 전압과 전류의 차이인 위상각을 고려해야 합니다. 하지만 이 문제에서는 위상각이 주어지지 않았으므로, 단순히 Var를 W로 변환해줍니다.

    60Var = 60 × (W/VA)² = 60 × (1/1)² = 60W

    따라서,

    역률 = 80W / (80W + 60W) = 80%
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열기전력형 센서에 대한 설명이 아닌 것은?

  1. 전압 변화용 센서이다.
  2. 철, 콘스탄탄의 금속을 이용한다.
  3. 지벡효과(Seebeck effect)를 이용한다.
  4. 진동 주파수는 이다.
(정답률: 44%)
  • 진동 주파수는 정확한 값이 아니라 이미지로 표현되어 있기 때문에 설명이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

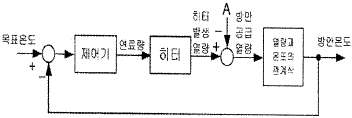

72. 방 안의 온도를 배출열양의 제어가 가능한 히터로 제어하고자 한다. 이러한 제어계를 간단하게 블록선도로 그리면 다음과 같이 되는데 이 때 A지점에 들어갈 가장 적당한 것은?

  1. 외부온도
  2. 외부에 빼앗긴 열량
  3. 조작량
  4. 온도오차
(정답률: 59%)
  • 외부에 빼앗긴 열량은 방 안의 열을 외부로 빼앗아 온도를 낮추는 현상을 의미합니다. 이는 방 안의 온도와 외부 온도 차이가 클수록 더 많이 발생하며, 이를 제어하기 위해서는 히터의 배출열량을 조절하여 방 안의 온도를 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 온도를 임피던스로 변환시키는 요소는?

  1. 측온 저항
  2. 광전지
  3. 광전 다이오드
  4. 전자석
(정답률: 64%)
  • 온도를 임피던스로 변환시키는 요소는 측온 저항입니다. 측온 저항은 온도에 따라 저항값이 변화하므로, 이를 이용하여 온도를 임피던스로 변환할 수 있습니다. 다른 보기인 광전지, 광전 다이오드, 전자석은 온도와는 직접적인 연관이 없는 요소들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 단상반파정류로 직류전압 100V를 얻으려고 한다. 최대 역전압(Peak Inverse Voltage:PIV)이 약 몇 [V] 이상인 다이오드를 사용하여야 하는가?

  1. 100V
  2. 141V
  3. 222V
  4. 314V
(정답률: 28%)
  • 단상반파정류에서 최대 역전압은 입력 전압의 피크값과 같다. 따라서 입력 전압이 100V이므로, 최대 역전압은 100V가 된다. 그러나 다이오드는 역전압이 일정 이상이 되면 파괴될 수 있으므로, 여유분을 두어야 한다. 일반적으로 최소 2배 이상의 여유분을 두는 것이 좋다. 따라서 100V의 2배인 200V 이상의 다이오드를 사용해야 하며, 보기 중에서는 314V가 가장 가까운 값이므로 정답은 314V이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 입력이 011(2)일 때, 출력은 3V인 컴퓨터 제어의 D/A변환기에서 입력을 101(2)로 하였을 때 출력은 몇 [V]인가?(단, 3bit 디지털 입력이 011(2)은 off, on, on을 뜻하고 입력과 출력은 비례한다.)

  1. 3V
  2. 4V
  3. 5V
  4. 6V
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 단상유도전동기에서 기동토크의 순서가 옳은 것은?

  1. 반발기동형 < 반팔유도형 < 콘덴서전동기 < 분상기동형 < 세이딩코일형
  2. 세이딩코일형 < 분상기동형 < 콘덴서전동기 < 반발유동형 < 반발기동형
  3. 반발유도형 < 반발기동형 < 콘덴서전동기 < 세이딩코일형 < 분상기동형
  4. 분상기동형 < 세이딩코일형 < 콘덴서전동기 < 반발기동형 < 반발유도형
(정답률: 50%)
  • 단상유도전동기에서 기동토크는 회전자와 스테이터 간의 상대적인 위치에 따라 달라지며, 회전자와 스테이터 간의 자기장 변화에 따라 발생합니다. 따라서, 회전자와 스테이터 간의 자기장 변화를 조절하는 방법에 따라 기동토크의 순서가 결정됩니다. 세이딩코일형은 회전자와 스테이터 간의 자기장 변화를 최소화하여 기동토크가 가장 작은 편이며, 분상기동형, 콘덴서전동기, 반발유동형, 반발기동형 순으로 기동토크가 커집니다. 따라서, 옳은 순서는 "세이딩코일형 < 분상기동형 < 콘덴서전동기 < 반발유동형 < 반발기동형" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 옴의 법칙에 대한 설명으로 옳지 않은 것은?

  1. 저항에 전류가 흐를 때, 전압, 전류, 저항의 관계를 설명해 준다.
  2. 옴의 법칙은 저항으로 전류의 크기를 조절 할 수 있음을 보여준다.
  3. 옴의 법칙은 저항에 의한 전압강하를 설명해 준다.
  4. 옴의 법칙을 이용하여 임피던스에 의한 전압강하는 설명할 수 없다.
(정답률: 70%)
  • 옴의 법칙은 저항에 의한 전압강하를 설명해 준다는 것이 맞으므로, "옴의 법칙을 이용하여 임피던스에 의한 전압강하는 설명할 수 없다."가 옳지 않은 설명이다. 옴의 법칙은 전기회로에서 전압, 전류, 저항의 관계를 설명해주는 기본 법칙으로, 임피던스도 전기회로의 전압, 전류, 저항에 영향을 미치므로 옴의 법칙을 이용하여 임피던스에 의한 전압강하를 설명할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림은 릴레이 접점에 의하여 자기유지회로를 구성한 것이다. 이를 논리게이트 회로로 그릴 때 옳은 것은?

(정답률: 54%)
  • 릴레이 접점은 스위치와 같은 역할을 하며, 접점이 닫혀있을 때는 전류가 흐르고, 열려있을 때는 전류가 흐르지 않는다. 따라서 그림에서는 릴레이 접점이 닫혀있을 때만 전류가 흐르도록 구성되어 있으므로, 논리게이트 회로로 그릴 때는 AND 게이트로 표현할 수 있다. AND 게이트는 입력이 모두 참일 때만 출력이 참이므로, ""가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 엘리베이터에 적용하는 유도전동기에 인가되는 전압과 주파수를 동시에 변환시키는 제어방식은?

  1. 교류1단 속도제어방식
  2. 교류2단 속도제어방식
  3. VVVF 제어방식
  4. 교류 궤환제어방식
(정답률: 70%)
  • 엘리베이터에 적용하는 유도전동기는 인가되는 전압과 주파수를 동시에 변환시켜야 합니다. 이를 위해 VVVF 제어방식을 사용합니다. VVVF 제어방식은 전압과 주파수를 변환시켜 모터의 속도를 조절할 수 있습니다. 따라서 엘리베이터의 속도를 정확하게 조절할 수 있어 안전하고 효율적인 운행이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 유입식 변압기의 절연유 구비조건이 아닌 것은?

  1. 절연내력이 클 것
  2. 응고점이 높을 것
  3. 점도가 낮고 냉각효과가 클 것
  4. 인화점이 높을 것
(정답률: 45%)
  • 응고점은 물질이 고체로 변하는 온도를 말하는데, 유입식 변압기의 절연유는 액체 상태로 사용되므로 응고점이 높을 필요가 없습니다. 따라서 "응고점이 높을 것"은 유입식 변압기의 절연유 구비조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
