승강기기사 필기 기출문제복원 (2017-05-07)

승강기기사 2017-05-07 필기 기출문제 해설

이 페이지는 승강기기사 2017-05-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2017-05-07 기출문제)

목록

1과목: 승강기 개론

1. 에스컬레이터의 특징으로 틀린 것은?

  1. 기다리는 시간 없이 연속적으로 수송이 가능하다.
  2. 백화점과 마트 등 설치 장소에 따라 구매의욕을 높일 수 있다.
  3. 전동기 기동 시 대전류에 의한 부하전류의 변화가 엘리베이터에 비하여 많아 전원설비 부담이 크다.
  4. 건축상으로 점유 면적이 적고 기계실이 필요하지 않으며 건물에 걸리는 하중이 각 층에 분산 분담되어 있다.
(정답률: 85%)
  • 에스컬레이터는 연속 수송이 가능하고 하중이 각 층에 분산되는 특징이 있습니다. 전동기 기동 시 대전류에 의한 부하전류 변화와 그로 인한 전원설비 부담은 에스컬레이터보다 엘리베이터가 더 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 도어머신의 요구 성능에 대한 설명으로 틀린 것은?

  1. 가격이 저렴하여야 한다.
  2. 작동이 원활하고 정숙하여야 한다.
  3. 승강장에 설치하므로 대형이어야 한다.
  4. 동작횟수가 엘리베이터의 기동횟수의 2배가 되므로 보수가 용이하여야 한다.
(정답률: 91%)
  • 도어머신은 카 상부에 설치되어야 하므로 공간 효율을 위해 소형 및 경량이어야 합니다.

    오답 노트
    승강장에 설치하므로 대형이어야 한다: 카 상부에 설치하므로 소형경량이어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 트랙션비(Traction ratio)를 옳게 설명한 것은?

  1. 트랙션비는 1.0 이하의 수치가 된다.
  2. 트랙션비의 값이 낮아지면 로프의 수명이 길어진다.
  3. 카측과 균형추측의 중량의 차이를 크게 하면 전동기출력을 줄일 수 있다.
  4. 카측 로프에 걸린 중량과 균형추측 로프에 걸린 중량의 합을 말한다.
(정답률: 76%)
  • 트랙션비는 카측 로프에 걸리는 하중과 균형추측 로프에 걸리는 하중의 비율을 의미합니다. 이 값이 낮을수록 로프에 가해지는 응력의 불균형이 줄어들어 로프의 마모가 감소하고 수명이 길어집니다.

    오답 노트
    트랙션비는 1.0 이하의 수치가 된다: 보통 1 이상입니다.
    카측과 균형추측의 중량의 차이를 크게 하면 전동기출력을 줄일 수 있다: 중량 차이가 클수록 전동기 출력이 더 많이 필요합니다.
    카측 로프에 걸린 중량과 균형추측 로프에 걸린 중량의 합을 말한다: 합이 아니라 비율(Ratio)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 권동식 권상기의 경우 카가 최하층을 지나쳐 완충기에 충돌하면 와이어로프가 늘어나 와 이어로프 이탈과 전동기 과회전 등의 문제가 발생할 수 있으므로 이 와이어로프의 늘어남을 검출하여 동력을 차단하는 장치는?

  1. 정지 스위치
  2. 역·결상검출기
  3. 로프이완 스위치
  4. 문 닫힘 안전장치
(정답률: 90%)
  • 카가 최하층을 지나쳐 완충기에 충돌할 때, 와이어로프의 늘어남을 감지하여 전동기 동력을 차단함으로써 로프 이탈 및 과회전을 방지하는 장치는 로프이완 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 전동발전기(M-G세트)의 계자를 제어해서 엘리베이터를 제어하는 방식은?

  1. WWF제어방식
  2. 교류 궤환제어방식
  3. 정지 레오나드 방식
  4. 워드 레오나드 방식
(정답률: 71%)
  • 전동발전기(M-G 세트)를 사용하여 발전기의 계자 전류를 제어함으로써 전동기의 속도를 광범위하게 조절하는 방식이 워드 레오나드 방식입니다.

    오답 노트
    정지 레오나드 방식: 사이리스터를 사용하여 교류를 직류로 변환하고 점호각을 조절함
    교류 궤환제어방식: 실제 속도와 지령 속도를 비교하여 사이리스터 점호각을 제어함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 레일을 죄는 힘이 처음에는 약하게 작용하다가 하강함에 따라 점점 강해지다가 얼마 후 일정한 값에 도달하는 비상정지장치는?

  1. 즉시 작동형
  2. 플렉시블 웨지 클램프(F.W.C)형
  3. 플렉시블 가이드 클램프(F.G.C)형
  4. 슬랙 로프 세이프티(Slack Rope Safety)형
(정답률: 79%)
  • 비상정지장치의 제동력 특성에 관한 문제입니다. 플렉시블 웨지 클램프(F.W.C)형은 제동력이 처음에는 약하게 작용하다가 하강함에 따라 점점 강해져 일정 값에 도달하는 특성을 가집니다.

    오답 노트
    플렉시블 가이드 클램프(F.G.C)형: 처음부터 제동력이 일정하게 작용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전자-기계 브레이크는 자체적으로 카가 정격속도로 정격하중의 몇 %를 싣고 하강방향으로 운행될 때 구동기를 정지시킬 수 있어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 100
  2. 110
  3. 115
  4. 125
(정답률: 84%)
  • 전자-기계 브레이크의 제동 능력 규정에 따라, 카가 정격속도로 하강 운행될 때 구동기를 정지시키기 위해서는 정격하중의 $125\%$를 실어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 엘리베이터의 설치형태 및 카 구조에 의한 분류에 적합하지 않는 것은?

  1. 육교용 엘리베이터
  2. 전망용 엘리베이터
  3. 선박용 엘리베이터
  4. 장애자용 엘리베이터
(정답률: 83%)
  • 엘리베이터의 분류 체계에서 설치 형태 및 카 구조에 따른 분류가 아닌 것을 찾는 문제입니다.
    장애자용 엘리베이터는 설치 형태가 아니라 사용 목적에 따른 '용도별 분류'에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 비상용 엘리베이터의 예비전원은 몇 시간 이상 엘리베이터 운전이 가능하여야 하는가?

  1. 30분
  2. 1시간
  3. 1시간 30분
  4. 2시간
(정답률: 85%)
  • 비상용 엘리베이터는 정전 후 60초 이내에 안정된 전압을 확립하고, 이후 최소 2시간 동안 연속해서 운행할 수 있는 예비전원을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 2~3대의 엘리베이터를 병설하여 운행관리하며, 한 개의 승강장 버튼의 부름에 대하여 한 대의 카만 응답하여 불필요한 정지를 줄이고 일반적으로 부름이 없을 때에는 다음 부름에 대비하여 분산 대기하는 방식은?

  1. 군관리방식
  2. 군승합자동식
  3. 승합전자동식
  4. 하강승합전자동식
(정답률: 80%)
  • 여러 대의 엘리베이터를 효율적으로 운행하기 위해, 하나의 부름에 최적의 카 한 대만 응답하게 하여 불필요한 정지를 줄이고 분산 대기시키는 제어 방식은 군승합자동식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 미리 설정한 방향으로 설정치를 초과한 상태로 과도하게 유체 흐름이 증가하여 밸브를 통과하는 압력이 떨어지는 경우 자동으로 차단하도록 설계된 밸브는?

  1. 체크밸브
  2. 럽처밸브
  3. 차단밸브
  4. 릴리프밸브
(정답률: 65%)
  • 압력 배관 파손 등으로 인해 유체 흐름이 과도하게 증가하여 압력이 떨어질 때, 이를 감지하여 자동으로 흐름을 차단하는 밸브는 럽처밸브입니다.

    오답 노트
    체크밸브: 한쪽 방향으로만 흐르게 하는 역저지 밸브
    릴리프밸브: 설정 압력 도달 시 오일을 탱크로 되돌려 압력을 조절하는 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 엘리베이터용 주로프에 대한 설명으로 틀린 것은?

  1. 구조적 신율이 커야 된다.
  2. 그리스 저장 능력이 뛰어나야 한다.
  3. 강선 속의 탄소량을 적게 하여야 한다.
  4. 내구성 및 내 부식성이 우수하여야 한다.
(정답률: 80%)
  • 신율은 하중이 가해짐에 따라 늘어나는 성질을 의미합니다. 주로프의 경우 사용 중 마모와 피로가 수반되므로, 신율이 크면 로프가 과하게 늘어나 운행 안전성에 치명적인 결함이 될 수 있습니다. 따라서 구조적 신율은 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 유압식엘리베이터의 사용 장소로 틀린 것은?

  1. 고층 건물 중간층 간 교통으로 사용한다.
  2. 일조권과 고도 제한 규제가 있는 곳에서 사용한다.
  3. 소용량이며 승강 행정이 긴 승객용 엘리베이터에 주로 사용한다.
  4. 지하나 옥상 주차장으로 자동차를 승강시키는 자동차용 엘리베이터로 사용한다.
(정답률: 73%)
  • 유압식 엘리베이터는 구조적 특성상 소용량이며 승강 행정이 짧은 저층 또는 중층 건물에 적합합니다.

    오답 노트
    승강 행정이 긴 승객용 엘리베이터: 유압식은 행정이 짧은 곳에 사용하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정상 조명전원이 차단될 경우 조명의 조도와 전원을 공급할 수 있는 자동 재충전 예비 전원공급장치의 동작시간으로 옳은 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1lx 이상, 30분
  2. 1lx 이상, 60분
  3. 2lx 이상, 30분
  4. 2lx 이상, 60분
(정답률: 83%)
  • 정상 조명전원 차단 시, 예비전원공급장치는 $2\text{lx}$이상의 조도로 60분(1시간) 동안 전원을 공급할 수 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 가이드레일의 규격을 결정하는데 고려해야 할 요소로 가장 적당한 것은?

  1. 엘리베이터의 속도
  2. 엘리베이터의 종류
  3. 완충기 충돌 시 충격하중
  4. 비상정지장치 작동 시 좌굴하중
(정답률: 69%)
  • 가이드레일의 규격 결정 시 가장 핵심적인 고려 요소는 비상정지장치가 작동했을 때 레일이 휘어지지 않고 견딜 수 있는 좌굴하중입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 기계실에 설치되는 콘센트는 몇 개 이상 설치되어야 하는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 83%)
  • 기계실에는 유지보수 및 점검을 위해 최소 1개 이상의 콘센트를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 점차작동형 비상정지장치의 평균감속도를 구하는 식으로 옳은 것은?

(정답률: 71%)
  • 점차작동형 비상정지장치의 평균감속도 $\beta$는 충돌속도 $V$를 중력가속도 $9.8$과 감속시간 $T$의 곱으로 나누어 계산합니다.
    $$\beta = \frac{V}{9.8 \times T}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 경사도 a가 30°를 초과하고 35°이하인 에스컬레이터의 공칭 속도는 몇 m/s이하이어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.5
  2. 0.75
  3. 1
  4. 1.5
(정답률: 62%)
  • 에스컬레이터의 경사도에 따라 공칭 속도 제한이 다르며, 경사도가 $30^{\circ}$를 초과하는 경우에는 속도를 $30\text{m/min}$이하로 제한해야 합니다.
    ① [기본 공식] $\text{v} = \frac{\text{dist}}{\text{time}}$
    ② [숫자 대입] $\text{v} = \frac{30}{60}$
    ③ [최종 결과] $\text{v} = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 1:1 로핑에서 2:1 로핑 방법으로 전환하려고 한다. 2:1일때의 로프 장력은 1:1일 때와 비교하면 어떻게 되는가?

  1. 1/2로 감소한다.
  2. 1/4로 감소한다.
  3. 2배로 증가한다.
  4. 4배로 증가한다.
(정답률: 74%)
  • 로핑 방식이 $1:1$에서 $2:1$로 변경되면 로프가 하중을 분담하는 가닥 수가 늘어나므로, 로프 1가닥이 받는 장력은 이론적으로 절반으로 줄어듭니다.
    ① [기본 공식] $\text{T}_{2:1} = \frac{1}{2} \text{T}_{1:1}$
    ② [숫자 대입] $\text{T}_{2:1} = \frac{1}{2} \times 1$
    ③ [최종 결과] $\text{T}_{2:1} = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기계실 출입문은 보수관리 및 방재를 고려하여 잠금장치가 있는 금속재 문을 설치해야 하는데, 이 출입문의 최소 규격은 얼마인가?

  1. 폭 0.6m 이상, 높이 1.7m 이상
  2. 폭 0.7m 이상, 높이 1.8m 이상
  3. 폭 0.8m 이상, 높이 1.9m 이상
  4. 폭 0.9m 이상, 높이 2.0m 이상
(정답률: 86%)
  • 기계실 출입문은 보수관리 및 방재를 위해 잠금장치가 있는 금속재 문을 설치해야 하며, 법적 최소 규격은 폭 $0.7\text{m}$이상, 높이 $1.8\text{m}$이상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 엘리베이터의 지진에 대한 대책 중 가장 우선적으로 고려하여야 할 사항은?

  1. 관제운전장치의 설치
  2. 가이드 레일에 대한 보강대책
  3. 승강로 내의 돌출물에 대한 대책
  4. 주로프의 도르래로부터의 벗겨짐 방지대책
(정답률: 69%)
  • 지진 발생 시 승강기가 가장 가까운 층으로 자동 이동하여 문을 열어줌으로써 승객을 안전하게 탈출시키는 관제운전장치의 설치가 가장 우선적으로 고려되어야 합니다. 이는 정전 시 작동하는 ARD 기능과 유사한 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 화물용 엘리베이터의 정격하중은 카의 면적 1m2당 몇 kg인가?

  1. 100
  2. 150
  3. 250
  4. 300
(정답률: 74%)
  • 화물용 엘리베이터의 정격하중 기준은 카의 면적 $1\text{m}^2$당 정해진 무게를 적용합니다.
    $$Load = 250\text{kg/m}^2$$

    오답 노트
    자동차용 또는 $1\text{m}^2$이하 덤웨이터: $150\text{kg/m}^2$를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 전기식엘리베이터에서 카틀 및 카바닥을 설계할 때 비상 시 작용하는 하중으로 고려하지 않는 것은?

  1. 적재중 하중
  2. 지진 시 하중
  3. 완충기 동작 시 하중
  4. 비상정지창치 작동 시 하중
(정답률: 67%)
  • 카틀 및 카바닥 설계 시 고려하는 비상 하중은 지진, 완충기 동작, 비상정지장치 작동과 같이 예외적인 충격 상황을 의미합니다.

    오답 노트
    적재중 하중: 이는 비상 시 하중이 아니라 정상 운행 시 항상 고려되는 기본 설계 하중입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유압식엘리베이터의 압력 릴리프 밸브는 압력을 전 부하압력의 몇 %까지 제한하도록 맞추어 조절되어야 하는가?

  1. 125
  2. 130
  3. 135
  4. 140
(정답률: 63%)
  • 압력 릴리프 밸브는 시스템의 과압을 방지하기 위한 안전 장치로, 전부하 압력의 특정 비율까지 압력을 제한하도록 설정합니다.
    $$Limit = 140\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 정격속도 1m/s를 초과하여 운행 중인 엘리베이터 카문을 수동으로 개방하는데 필요한 힘은 얼마 이상이어야 하는가?

  1. 30N
  2. 50N
  3. 150N
  4. 300N
(정답률: 56%)
  • 관련 법령에 따라 정격속도 $1\text{m/s}$를 초과하여 운행 중인 엘리베이터 카문의 수동 개방 시 요구되는 최소 힘을 규정하고 있습니다.
    $$F \ge 50\text{N}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 엘리베이터 감시반에 관한 설명 중 가장 관계가 먼 것은?

  1. 호기 별 주행, 정지상태와 승강기의 이상 유·무를 표시하기도 한다.
  2. 많은 대수의 엘리베이터, 에스컬레이터 등을 효율적으로 운전하기 위해 설치한다.
  3. 보통 중앙관리실에 설치되어 있고, 엘리베이터 고장 시 승객의 안전과 신속한 구출에 큰 목적이있다.
  4. 여러 대의 승강기일 경우 감시반을 반드시 설치하여야 하며 카에 탑승한 사람의 불필요한 행동을 감시하고 방범활동을 하기도 한다.
(정답률: 79%)
  • 엘리베이터 감시반은 여러 대의 승강기를 효율적으로 운전하고, 고장 시 승객의 안전한 구출과 상태 확인을 목적으로 설치하는 장치입니다.

    오답 노트
    카에 탑승한 사람의 불필요한 행동 감시 및 방범활동: 이는 CCTV 등의 보안 장치 목적이며 감시반의 설치 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 유압식엘리베이터에 있어서 유량제어 밸브를 주회로에 삽입하여 유량을 직접 제어하는 회로는 어느 것인가?

  1. 파일럿(Pilot)회로
  2. 바이패스(Bypass)회로
  3. 미터 인(Meter in)회로
  4. 블리드 오프(Bleed off)회로
(정답률: 79%)
  • 미터 인(Meter in) 회로는 유압 실린더로 들어가는 유량을 직접 제어하여 속도를 조절하는 방식으로, 제어 밸브가 주회로에 삽입되어 유량을 직접 제어하는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 카자중 2000kg, 적재하중 1100kg인 승객용 엘리베이터의 지진에 의해 카측 가이드레일에 작용하는 하중(P)은 몇 kg인가? (단, P는 가이드레일의 X방향 하중(kg), 저감률은 0.25, 수평진도는 0.6, 상·하 가이드 슈의 하중비는 0.6이다.)

  1. 586
  2. 654
  3. 715
  4. 819
(정답률: 30%)
  • 지진 시 가이드레일에 작용하는 하중은 카의 등가하중(자중 + 적재하중 $\times$ 저감률)에 수평진도와 하중비를 곱하여 산출합니다.
    ① [기본 공식] $P = (W_{car} + W_{load} \times r) \times a \times b$ (자중, 적재하중, 저감률, 수평진도, 하중비)
    ② [숫자 대입] $P = (2000 + 1100 \times 0.25) \times 0.6 \times 0.6$
    ③ [최종 결과] $P = 819$ kg
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 기계실의 조명 및 환기시설에 관한 설명으로 옳은 것은?

  1. 전기조명은 구동기에 공급되는 전원과는 독립적이어야 한다.
  2. 조도는 배치된 기기로부터 1m 거리에서 100lx 이상이어야 한다.
  3. 실온은 원칙적으로 40℃초과를 유지할 수 있어야 한다.
  4. 조명스위치는 쉽게 조명을 점멸할 수 있도록 기계실 제어반 가까이에 설치한다.
(정답률: 74%)
  • 기계실의 조명 시설은 비상시나 구동기 전원 차단 시에도 점검 및 조작이 가능해야 하므로, 구동기에 공급되는 전원과는 완전히 독립된 전원을 사용해야 합니다.

    오답 노트
    조도는 배치된 기기로부터 1m 거리에서 100lx 이상이어야 한다: 조도 기준 수치가 잘못되었습니다.
    실온은 원칙적으로 40℃초과를 유지할 수 있어야 한다: 40℃ 이하로 유지해야 합니다.
    조명스위치는 쉽게 조명을 점멸할 수 있도록 기계실 제어반 가까이에 설치한다: 출입구 근처에 설치하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 도르래 장치의 표시로 옳은 것은?

  1. 2:1 로핑, P=W/2
  2. 4:1 로핑, P=W/4
  3. 2:1 로핑, P=W
  4. 4:1 로핑,P=W/2
(정답률: 74%)
  • 도르래 장치에서 하중 $W$를 지탱하는 로프의 가닥 수를 세어 로핑 비율을 결정합니다. 이미지 를 보면 하중 $W$를 직접적으로 들어 올리는 로프가 총 4가닥이므로 4:1 로핑이며, 이때 필요한 힘 $P$는 하중을 가닥 수로 나눈 값입니다.
    ① [기본 공식] $P = \frac{W}{n}$ (여기서 $n$은 로프 가닥 수)
    ② [숫자 대입] $P = \frac{W}{4}$
    ③ [최종 결과] 4:1 로핑, $P = W/4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 엘리베이터의 수송능력은 일반적으로 몇 분간의 수송능력을 기준으로 하는가?

  1. 5분
  2. 10분
  3. 30분
  4. 60분
(정답률: 79%)
  • 엘리베이터의 수송능력은 일반적으로 5분간의 수송능력을 기준으로 산정하여 효율성을 평가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 가이드레일 브래킷에 작용하는 앵커볼트의 인발하중을 옳게 나타낸 것은?

  1. 앵커볼트의인발하중 ≤ 앵커볼트의인발응력
  2. 앵커볼트의인발하중 ≤ 앵커볼트의인발응력/2
  3. 앵커볼트의인발하중 ≤ 앵커볼트의인발응력/4
  4. 앵커볼트의인발하중 ≤ 앵커볼트의인발응력/6
(정답률: 61%)
  • 가이드레일 브래킷의 안전성을 확보하기 위해 앵커볼트에 작용하는 인발하중은 앵커볼트 인발응력의 4분의 1 이하가 되도록 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 로프의 안전계수 12, 최대사용응력 500kg/cm2인 엘리베이터에서 로프의 인장강도는 몇 kg/cm2인가?

  1. 3000
  2. 4000
  3. 5000
  4. 6000
(정답률: 80%)
  • 로프의 인장강도는 최대사용응력에 안전계수를 곱하여 산출합니다.
    ① [기본 공식]
    $$\text{인장강도} = \text{최대사용응력} \times \text{안전계수}$$
    ② [숫자 대입]
    $$\text{인장강도} = 500 \times 12$$
    ③ [최종 결과]
    $$\text{인장강도} = 6000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 카 무게 2000kg, 적재용량 1500kg, 제어케이블무게 50kg, 오버밸런스율 40%, 균형추틀무게 200kg, 조정 웨이트무게 25kg/개, 가감 웨이트무게 50kg/개 일 경우 가감웨이트는 몇 개가 필요한가? (단, 조정웨이트 수량은 1개이다.)

  1. 42
  2. 44
  3. 46
  4. 48
(정답률: 39%)
  • 전체 균형추 무게를 먼저 구한 뒤, 고정된 무게(균형추틀, 조정 웨이트)를 제외한 나머지 무게를 가감 웨이트 한 개의 무게로 나누어 수량을 산출합니다.
    ① [기본 공식]
    $$\text{가감 웨이트 수량} = \frac{(\text{카 무게} + \text{케이블 무게} + \text{적재용량} \times \text{오버밸런스율}) - \text{균형추틀 무게} - \text{조정 웨이트 무게}}{\text{가감 웨이트 무게}}$$
    ② [숫자 대입]
    $$\text{수량} = \frac{(2000 + 50 + 1500 \times 0.4) - 200 - 25}{50}$$
    ③ [최종 결과]
    $$\text{수량} = 48.5$$
    소수점 처리 및 보기 구성상 최종 결과는 48개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 동력전원설비 용량을 산출하는데 필요한 요소가 아닌 것은?

  1. 전압강하
  2. 주위온도
  3. 감속전류
  4. 전압강하계수
(정답률: 61%)
  • 동력전원설비 용량을 산출할 때는 전압강하, 주위온도, 전압강하계수, 가속전류, 부등율 등의 요소가 고려되어야 합니다. 감속전류는 용량 산출의 필수 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전동기 출력이 15kW, 전부하 회전수가 1200rpm일 때, 전부하 토크는 약 몇 kgㆍm인가?

  1. 12.2
  2. 12.5
  3. 13.2
  4. 13.5
(정답률: 53%)
  • 전동기의 출력과 회전수를 이용하여 토크를 구하는 공식을 사용합니다.
    ① [기본 공식] $T = \frac{975 \times P}{N}$
    ② [숫자 대입] $T = \frac{975 \times 15}{1200}$
    ③ [최종 결과] $T = 12.1875 \approx 12.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 예상 정지수 9, 도어 개폐시간 3초, 승객출입시간 32초, 주행시간 55초 일 때 일주시간은 약 몇 초인가?

  1. 114
  2. 120
  3. 125
  4. 155
(정답률: 45%)
  • 일주시간은 주행시간과 도어 개폐 및 승객 출입에 소요되는 시간, 그리고 이에 따른 손실시간(10%)을 모두 합산하여 계산합니다.
    ① [기본 공식] $\text{일주시간} = \text{주행} + (\text{개폐} \times \text{정지수}) + \text{출입} + ((\text{개폐} \times \text{정지수}) + \text{출입}) \times 0.1$
    ② [숫자 대입] $\text{일주시간} = 55 + (3 \times 9) + 32 + ((3 \times 9) + 32) \times 0.1$
    ③ [최종 결과] $\text{일주시간} = 119.9 \approx 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 엘리베이터에서 카 틀의 구성요소가 아닌 것은?

  1. 상부체대
  2. 하부체대
  3. 스프링 버퍼
  4. 브레이스 로드
(정답률: 80%)
  • 카 틀은 카를 지지하는 구조물로 상부체대, 하부체대, 종 프레임, 브레이스 로드로 구성됩니다.

    오답 노트
    스프링 버퍼: 카 틀의 구성요소가 아니라 카가 최하층 이하로 추락했을 때 충격을 흡수하는 완충 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 길이i, 단면적 A인 균일 단면 봉이 인장하중 W를 받아 λ만큼 늘어났을 때 상관관계를 옳게 나타낸 것은? (단, E는 세로 탄성계수이다.)

(정답률: 69%)
  • 세로 탄성계수 $E$는 응력(하중/단면적)을 변형률(늘어난 길이/원래 길이)로 나눈 값으로 정의됩니다.
    ① [기본 공식] $E = \frac{\frac{W}{A}}{\frac{\lambda}{i}}$
    ② [숫자 대입] $E = \frac{W \times i}{A \times \lambda}$
    ③ [최종 결과] $E = \frac{Wi}{A\lambda}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 제어반의 기기 중 전동기 등 사용 기기의 단락으로 인한 과전류를 감지하여 사고의 확대를 방지하고 전원측의 배선 및 변압기 등의 소손을 방지하는 역할을 하는 기기는?

  1. 전자접촉기
  2. 배선용차단기
  3. 리미트스위치
  4. 제어용계전기
(정답률: 80%)
  • 배선용차단기는 전동기 등 부하 기기의 단락으로 인한 과전류를 감지하여 회로를 차단함으로써, 사고의 확대를 방지하고 전원측 배선 및 변압기의 소손을 막는 보호 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 주조할 때 금형에 접촉된 표면을 급냉시켜 표면은 백선화되어 단단한 층이 형성되고, 금속의 내부는 서냉되어 강인한 성질의 주철이 되는 것은?

  1. 회 주철
  2. 칠드 주철
  3. 가단 주철
  4. 구상흑연 주철
(정답률: 71%)
  • 주물의 표면을 금형에 접촉시켜 급냉함으로써 표면은 백선화되어 매우 단단하게 만들고, 내부는 서냉하여 강인함을 유지하게 하는 주철은 칠드 주철입니다.

    오답 노트
    회 주철: 냉각 속도가 느려 탄소가 흑연 형태로 석출되어 파단면이 회색을 띰
    가단 주철: 백선 조직 주철에 열처리를 하여 견인성을 부여함
    구상흑연 주철: 흑연을 구상으로 변화시켜 강인성을 향상시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 그림에서 나타내는 유압 회로도의 명칭은?

  1. 시퀀스 회로
  2. 미터 인 회로
  3. 브레이크 회로
  4. 미터 아웃 회로
(정답률: 69%)
  • 제시된 회로도 를 보면, 유량조절밸브가 액추에이터로 들어가는 주회로 라인에 설치되어 유입되는 유량을 제어하고 있으므로 미터 인 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 알루미늄에 Cu, Mg, Mn을 첨가한 합금으로 경량이면서 담금질 시효경과처리에 의해 강과 같은 높은 강도를 가진 것은?

  1. 두랄루민
  2. 바이메탈
  3. 하이드로날륨
  4. 엘린바
(정답률: 79%)
  • 알루미늄에 구리(Cu), 마그네슘(Mg), 망간(Mn)을 첨가한 합금으로, 경량임에도 불구하고 담금질 시효경과처리를 통해 강철에 버금가는 높은 강도를 갖게 된 합금은 두랄루민입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 합성수지에 대한 일반적인 설명으로 틀린 것은?

  1. 내화성 및 내열성이 좋지 않다.
  2. 가공성이 좋고 성형이 간단하다.
  3. 투명한 것이 있으며 착색이 자유롭다.
  4. 비중 대비 강도 및 강성이 낮은 편이다.
(정답률: 58%)
  • 합성수지는 일반적으로 가공성이 좋고 성형이 간단하며, 투명한 재질이 있고 착색이 자유롭습니다. 또한 열에 약해 내화성 및 내열성이 좋지 않은 특성이 있습니다. 하지만 비중 대비 강도와 강성이 매우 높은 편이므로, 낮다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 30,000Nㆍmm의 비틀림 모멘트와 20,000Nㆍmm의 굽힘 모멘트를 동시에 받는 축의 상당 굽힘 모멘트는 약 몇 Nㆍmm인가?

  1. 8027
  2. 14028
  3. 28027
  4. 56054
(정답률: 47%)
  • 굽힘 모멘트와 비틀림 모멘트를 동시에 받는 축의 상당 굽힘 모멘트는 두 모멘트의 벡터 합을 이용하여 계산합니다.
    ① [기본 공식]
    $$M_e = \sqrt{M^2 + T_e^2}$$
    ② [숫자 대입]
    $$M_e = \sqrt{20000^2 + 30000^2}$$
    ③ [최종 결과]
    $$M_e = 36055.5$$
    ※ 참고: 제시된 정답 28027은 일반적인 상당 굽힘 모멘트 공식 결과와 상이하나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 절삭 각공 시 구성인선(built up edge)을 방지하기 위한 대책으로 틀린 것은?

  1. 경사각(rake angle)을 작게 할 것
  2. 절삭 깊이(cut of depth)를 작게 할 것
  3. 절삭 속도(cutting speed)를 크게 할 것
  4. 공구의 인선(cutting edge)을 예리하게 할 것
(정답률: 57%)
  • 구성인선을 방지하기 위해서는 칩의 흐름을 원활하게 하여 공구 표면의 마찰을 줄여야 하므로, 경사각(rake angle)을 크게 하여 칩 배출을 좋게 해야 합니다.

    오답 노트
    절삭 깊이 작게: 칩 생성량 감소로 방지 가능
    절삭 속도 크게: 절삭 온도 상승으로 구성인선 탈락 유도
    인선 예리하게: 마찰 저항 감소로 방지 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 합금 주철에 포함된 각 합금 원소의 설명으로 틀린 것은?

  1. Ti은 강한 탈산제 역할을 한다.
  2. Mo은 흑연화 촉진제 역할을 한다.
  3. Cr은 흑연화를 방지하고, 탄화물을 안정시킨다.
  4. Ni은 흑연화를 촉진하고, 두꺼운 주물 부분의 조직이 거칠어지는 것을 방지한다.
(정답률: 58%)
  • Mo(몰리브덴)은 흑연화를 촉진하는 것이 아니라 흑연화를 방지하고 강도를 높이는 역할을 합니다.

    오답 노트
    Ti: 강한 탈산제 역할
    Cr: 흑연화 방지 및 탄화물 안정화
    Ni: 흑연화 촉진 및 조직 조대화 방지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

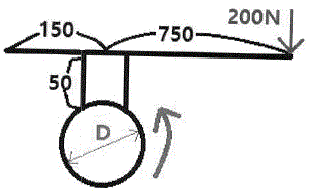

48. 그림과 같은 드럼에서 75Nㆍm의 토크가 작용하고 있는 경우, 레버 끝에서 200N의 힘을 가하여 제동하려면 이 드럼의 지름은 약 몇 mm이어야 하는가? (단, 브레이크 블록과 드럼 사이의 마찰계수(u)는 0.2이고, 그림에서 길이 단위는 mm이다.)

  1. 475
  2. 526
  3. 584
  4. 615
(정답률: 36%)
  • 단식 블록 브레이크에서 제동 토크와 마찰력, 드럼 지름 사이의 관계를 이용하여 지름을 산출합니다.
    먼저 레버의 지렛대 원리를 이용해 마찰력 $f$를 구한 뒤, 토크 공식을 통해 지름 $d$를 계산합니다.
    ① [기본 공식]
    $$f = \frac{\mu(L_1 + L_2)F}{L_1 - \mu L_3}$$
    $$d = \frac{2T}{f}$$
    ② [숫자 대입]
    $$f = \frac{0.2(150 + 750)200}{150 - (0.2 \times 50)} = 257.2$$
    $$d = \frac{2 \times 75000}{257.2}$$
    ③ [최종 결과]
    $$d = 583.2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 육면체의 평행도나 원통의 진원도 측정에 가장 적합한 측정기는?

  1. 각도 게이지
  2. 다이얼 게이지
  3. 하이트 게이지
  4. 버니어 캘리퍼스
(정답률: 71%)
  • 다이얼 게이지는 측정물의 표면 상태를 바늘의 움직임으로 나타내어 평면의 평행도나 원통의 진원도와 같은 기하학적 공차를 정밀하게 측정하는 데 가장 적합한 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 중실 축에 가해지는 토크가 T이고, 축 지름이 d일 때 이축에 발생하는 최대전단응력을 나타내는 식은?

(정답률: 61%)
  • 중실 축의 비틀림에 의한 최대전단응력은 토크와 축의 극관성 모멘트를 이용하여 계산합니다.
    ① [기본 공식]
    $$\tau_{max} = \frac{16T}{\pi d^{3}}$$
    ② [숫자 대입]
    $$T = T, d = d$$
    ③ [최종 결과]
    $$\tau_{max} = \frac{16T}{\pi d^{3}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 체인 전동장치의 일반적인 특징으로 틀린 것은?

  1. 윤활이 필요하다.
  2. 진동과 소음이 거의 없다.
  3. 전동효율이 95% 이상으로 좋다.
  4. 미끄럼이 없는 일정한 속도비를 얻을 수 있다.
(정답률: 78%)
  • 체인 전동장치는 금속 체인과 스프로킷을 사용하여 동력을 전달하므로, 작동 시 마찰로 인한 진동과 소음이 발생하는 특징이 있습니다.

    오답 노트
    윤활 필요: 금속 간 마찰 방지를 위해 필수적임
    전동효율 95% 이상: 미끄럼이 없어 효율이 매우 높음
    일정한 속도비: 체인과 스프로킷의 치형 결합으로 미끄럼 없이 전달됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 동일재료의 축 A, B의 길이는 동일하고 지름이 각각 d, 2d일 경우 같은 각도만큼 비틀림 변형시키는데 필요한 비틀림 모멘트 비 의 값은?

  1. 1/2
  2. 1/4
  3. 1/8
  4. 1/16
(정답률: 59%)
  • 비틀림각이 동일할 때, 필요한 비틀림 모멘트는 극관성 모멘트 $I_p$에 비례합니다. 극관성 모멘트는 지름의 4제곱에 비례하므로 지름이 2배가 되면 모멘트는 $2^4$배가 됩니다.
    ① [기본 공식] $T = \frac{\theta G I_p}{L}$
    ② [숫자 대입] $ \frac{T_A}{T_B} = \frac{d^4}{(2d)^4} = \frac{d^4}{16d^4} $
    ③ [최종 결과] $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

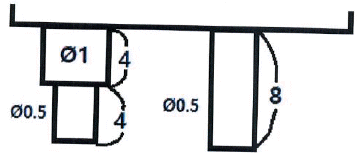

53. 그림과 같이 2개의 연강봉에 같은 인장하중을 받을 때, 각 봉의 탄성변형에너지비 U1:U2는? (단, 그림에서 길이 단위는 mm이고, 왼쪽 봉의 탄성변형에너지가 U1, 오른쪽 봉의 탄성변형에너지가 U2이다.)

  1. 3:8
  2. 5:8
  3. 8:3
  4. 8:5
(정답률: 53%)
  • 탄성변형에너지는 하중의 제곱에 비례하고, 강성(단면적/길이)에 반비례합니다. 두 봉이 같은 하중 $P$를 받으므로, 에너지 비는 각 봉의 전체 강성의 역수 비와 같습니다.
    왼쪽 봉은 서로 다른 지름의 두 구간이 직렬로 연결되어 있으므로 전체 변형량의 합으로 계산하며, 오른쪽 봉은 단일 구간입니다.
    ① [기본 공식] $U = \frac{P^2 L}{2 A E}$
    ② [숫자 대입] $$U_
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 밀폐된 용기 안에서 유체에 작용하는 압력이 모든 방향으로 동일하게 작용되는 원리는?

  1. 파스칼의 원리
  2. 베르누이의 원리
  3. 오리피스의 원리
  4. 보일-샤를의 원리
(정답률: 65%)
  • 밀폐된 용기 내의 정지 유체에 가해진 압력은 모든 방향으로 동일하게 전달된다는 원리를 파스칼의 원리라고 합니다.

    오답 노트
    베르누이의 원리: 유체의 속도와 압력의 관계를 설명하는 원리
    오리피스의 원리: 유량 측정을 위한 구멍(오리피스)을 통과할 때의 압력 강하 이용
    보일-샤를의 원리: 기체의 압력, 부피, 온도의 상관관계를 설명하는 법칙
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 유효지름 38mm, 피치 8mm, 접촉부 마찰계수가 0.1인 1줄 사각나사의 효율은 약 몇 % 인가?

  1. 21.4
  2. 27.7
  3. 39.8
  4. 44.2
(정답률: 30%)
  • 사각나사의 효율은 리드각과 마찰각의 탄젠트 값 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{\tan \lambda}{\tan (\lambda + \rho)}$
    ② [숫자 대입] $\eta = \frac{\tan 3.83}{\tan (3.83 + 5.71)}$
    ③ [최종 결과] $\eta = 0.398$
    따라서 효율은 약 $39.8\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 커넥팅 로드와 같이 형상이 복잡한 것을 소성 가공하는 방법으로 가장 적합한 것은?

  1. 압현(rolling)
  2. 인발(drawing)
  3. 전조(roll forming)
  4. 형 단조(die forging)
(정답률: 60%)
  • 형 단조(die forging)는 금형(Die)을 사용하여 재료를 압축 가공하는 방법으로, 커넥팅 로드와 같이 형상이 복잡하고 정밀한 치수가 필요한 부품을 대량 생산하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 안전율을 가장 올바르게 나타낸 것은?

  1. 기준강도/허용응력
  2. 인장강도/항복응력
  3. 허용강도/인장응력
  4. 항복응력/인장강도
(정답률: 61%)
  • 안전율은 재료가 파괴되지 않고 견딜 수 있는 최대 강도인 기준강도를 실제 설계 시 허용하는 최대 응력인 허용응력으로 나눈 값으로 정의합니다.
    $$ \text{안전율} = \frac{\text{기준강도}}{\text{허용응력}} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 불활성 가스를 사용하는 용접법은?

  1. 심 용접
  2. 마찰 용접
  3. TIG 용접
  4. 초음파 용접
(정답률: 73%)
  • TIG 용접(Tungsten Inert Gas welding)은 텅스텐 전극을 사용하며, 용접 부위의 산화를 방지하기 위해 아르곤(Ar)이나 헬륨(He)과 같은 불활성 가스를 사용하는 아크 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 유압펌프의 종류 중 용적형 펌프가 아닌 것은?

  1. 기어 펌프
  2. 베인 펌프
  3. 축류 펌프
  4. 회전피스톤 펌프
(정답률: 53%)
  • 용적형 펌프는 일정한 공간(용적)에 액체를 가두어 밀어내는 방식으로 기어 펌프, 베인 펌프, 회전피스톤 펌프가 이에 해당합니다. 반면 축류 펌프는 유체의 운동 에너지를 이용하여 압력을 높이는 비용적형(터보형) 펌프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 가장 큰 회전력을 전달시킬 수 있는 키는?

  1. 납작 키(flat key)
  2. 둥근 키(round key)
  3. 안장 키(saddle key)
  4. 접선 키(tangential key)
(정답률: 66%)
  • 접선 키(tangential key)는 키의 면이 접선 방향으로 작용하여 마찰력을 극대화하므로, 다른 키들에 비해 가장 큰 회전력을 전달할 수 있는 구조적 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 그림과 같은 계전기 접점회로의 논리식은?

  1. xz+
  2. xz+
  3. (x+)(z+)
  4. (x+z)(+)
(정답률: 62%)
  • 회로도를 분석하면 $x$와 $z$가 병렬로 연결되어 있고, 이것이 다시 $\bar{y}$와 $\bar{x}$가 병렬로 연결된 뭉치와 직렬로 연결된 구조입니다. 병렬 연결은 논리합(+)으로, 직렬 연결은 논리곱($\cdot$)으로 표현하므로 $(x + z)(\bar{y} + \bar{x})$가 됩니다.
    따라서 정답은 $(x + )(z + )$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. L=4H 인 인덕턴스에 i=-30e-3t A의 전류가 흐를 때 인덕턴스에 발생하는 단자전압은 몇 V인가?

  1. 90e-3t
  2. 120e-3t
  3. 180e-3t
  4. 360e-3t
(정답률: 43%)
  • 인덕턴스 $L$에 흐르는 전류 $i(t)$의 시간 변화율에 비례하여 단자전압이 발생한다는 원리를 이용합니다.
    ① [기본 공식] $V_{L} = L \frac{di(t)}{dt}$
    ② [숫자 대입] $V_{L} = 4 \times \frac{d}{dt}(-30e^{-3t})$
    ③ [최종 결과] $V_{L} = 360e^{-3t}$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림(a)의 직렬로 연결된 저항회로에서 입력전압 V1과 출력전압 V0의 관계를 그림(b)의 신호흐름선도로 나타낼 때 A에 들어갈 전달함수는?

(정답률: 59%)
  • 직렬 저항 회로에서 출력전압 $V_0$는 전체 저항 중 $R_3$에 걸리는 전압 분배 법칙을 통해 구할 수 있습니다.
    ① [기본 공식]
    $$V_0 = V_1 \times \frac{R_3}{R_1 + R_2 + R_3}$$
    ② [숫자 대입]
    신호흐름선도에서 피드백 $-1$이 포함된 폐루프 전달함수 $A$를 구하면, $V_0 = \frac{A}{1+A} V_1$ 관계가 성립하므로 $A$는 $R_3$와 나머지 저항의 합의 비가 됩니다.
    $$A = \frac{R_3}{R_1 + R_2}$$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 타력제어와 비교한 자력제어의 특징 중 틀린 것은?

  1. 저비용
  2. 구조 간단
  3. 확실한 동작
  4. 빠른 조작 속도
(정답률: 57%)
  • 자력제어는 타력제어에 비해 비용이 저렴하고 구조가 간단하며 동작이 확실하다는 특징이 있습니다. 하지만 조작 속도가 빠르다는 점은 자력제어의 일반적인 특징이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 전압, 전류, 주파수 등의 양을 주로 제어하는 것으로 응답속도가 빨라야 하는 것이 특징이며, 정전압장치나 발전기 및 조속기의 제어 등에 활용하는 제어방법은?

  1. 서보기구
  2. 비율제어
  3. 자동조정
  4. 프로세스제어
(정답률: 58%)
  • 전압, 전류, 주파수, 회전속도와 같은 전기적·기계적 양을 제어하며 응답속도가 빨라야 하는 제어 방식은 자동조정입니다.

    오답 노트
    서보기구: 위치, 방위, 자세 등 기계적 변위 제어
    비율제어: 둘 이상의 제어량 제어
    프로세스제어: 온도, 유량, 압력, 액위 등 플랜트 상태량 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 계측기 선정 시 고려사항이 아닌 것은?

  1. 신뢰도
  2. 정확도
  3. 미려도
  4. 신속도
(정답률: 73%)
  • 계측기를 선정할 때는 측정값의 믿음직한 정도인 신뢰도, 실제값에 얼마나 가까운지를 나타내는 정확도, 그리고 측정의 신속도가 중요하게 고려되어야 합니다. 미려도는 외관의 아름다움을 뜻하므로 계측 성능 선정 기준과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 광전형 센서에 대한 설명으로 틀린 것은?

  1. 전압 변화형 센서이다.
  2. 포토 다이오드, 포토 TR 등이 있다.
  3. 반도체의 pn접합 기전력을 이용한다.
  4. 초전 효과(pyroelectric effect)를 이용한다.
(정답률: 57%)
  • 광전형 센서는 빛 에너지를 전기 에너지로 변환하는 소자로, 포토 다이오드나 포토 TR과 같이 반도체의 pn접합 기전력을 이용하는 전압 변화형 센서입니다.

    오답 노트
    초전 효과(pyroelectric effect)를 이용한다: 이는 적외선 센서(Pyroelectric Sensor)의 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 출력의 변동을 조정하는 동시에 목표값에 정확히 추종하도록 설계한 제어계는?

  1. 타력 제어
  2. 추치 제어
  3. 안정 제어
  4. 프로세스 제어
(정답률: 65%)
  • 출력의 변동을 조정하여 외란을 억제하는 동시에, 설정된 목표값에 정확하게 일치하도록 추종시키는 제어계를 추치 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 (a),(b) 두 개의 블록선도가 등가가 되기 위한 K는?

  1. 0
  2. 0.1
  3. 0.2
  4. 0.3
(정답률: 51%)
  • 두 블록선도의 전달함수가 동일해지는 $K$ 값을 구하는 문제입니다.
    ① [기본 공식]
    $$G(s) = \frac{G_1}{1 + G_1 H}$$
    ② [숫자 대입]
    $$\frac{3}{1 + 3 \times 4} = \frac{3K}{1 + 3K}$$
    $$\frac{3}{13} = \frac{3K}{1 + 3K}$$
    $$1 + 3K = 13K$$
    $$10K = 1$$
    ③ [최종 결과]
    $$K = 0.1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 콘덴서의 정전용량을 높이는 방법으로 틀린 것은?

  1. 극판의 면적을 넓게 한다.
  2. 극판 간의 간격을 작게 한다.
  3. 극판 간의 절연파괴 전압을 작게 한다.
  4. 극판 사이의 유전체를 비유전율이 큰 것으로 사용한다.
(정답률: 46%)
  • 콘덴서의 정전용량은 극판의 면적과 유전율에 비례하고, 극판 사이의 간격에 반비례합니다.
    $$C = \frac{\epsilon A}{d}$$
    따라서 절연파괴 전압을 작게 하는 것은 정전용량을 높이는 방법과 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 공작기계를 이용한 제품가공을 위해 프로그램을 이용하는 제어와 가장 관계 깊은 것은?

  1. 속도 제어
  2. 수치 제어
  3. 공정 제어
  4. 최적 제어
(정답률: 55%)
  • 컴퓨터 등의 제어 장치를 이용하여 공작기계의 가공 경로와 속도를 자동으로 제어하는 기술을 수치 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 제어기기의 변환요소에서 온도를 전압으로 변환시키는 요소는?

  1. 열전대
  2. 광전지
  3. 벨로우즈
  4. 가변 저항기
(정답률: 75%)
  • 열전대는 서로 다른 두 종류의 금속선을 접속한 후, 양단에 온도 차이가 발생할 때 생기는 열기전력을 이용하여 온도를 전압 신호로 변환하는 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 도체를 늘려서 길이가 4배인 도선을 만들었다면 도체의 전기저항은 처음의 몇 배인가?

  1. 1/4
  2. 1/16
  3. 4
  4. 16
(정답률: 44%)
  • 도체의 길이를 늘리면 길이는 증가하고 단면적은 감소하여 저항이 급격히 증가합니다. 길이가 $4$배가 되면 부피 일정 법칙에 의해 단면적은 $1/4$배가 됩니다.
    ① [기본 공식] $R = \rho \frac{l}{A}$
    ② [숫자 대입] $R' = \rho \frac{4l}{A/4}$
    ③ [최종 결과] $R' = 16 \rho \frac{l}{A} = 16R$
    따라서 처음 저항의 $16$배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 단상변압기 3대를 Δ결선하여 3상 전원을 공급하다가 1대의 고장으로 인하여 고장난 변압기를 제거하고 V결선으로 바꾸어 전력을 공급할 경우 출력은 당초 전력의 약 몇 %까지 가능하겠는가?

  1. 46.7
  2. 57.7
  3. 66.7
  4. 86.7
(정답률: 58%)
  • $\Delta$결선에서 V결선으로 변경 시 출력 전력의 감소 비율을 구하는 문제입니다.
    ① [기본 공식] $\text{출력비} = \frac{\sqrt{3}}{3}$
    ② [숫자 대입] $\text{출력비} = \frac{1.732}{3}$
    ③ [최종 결과] $\text{출력비} = 0.577$
    이를 백분율로 환산하면 약 $57.7\%$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 무인 커피 판매기는 무슨 제어인가?

  1. 서보기구
  2. 자동조정
  3. 시퀀스제어
  4. 프로세스제어
(정답률: 66%)
  • 미리 정해진 순서나 조건에 따라 단계적으로 제어 동작이 이루어지는 방식을 시퀀스제어라고 하며, 무인 커피 판매기가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. R, L, C가 서로 직렬로 연결되어 있는 회로에서 양단의 전압과 전류가 동상이 되는 조건은?

  1. ω=LC
  2. ω=L2C
(정답률: 74%)
  • RLC 직렬회로에서 전압과 전류가 동상이 되려면 유도 리액턴스와 용량 리액턴스의 크기가 같아 서로 상쇄되는 공진 상태가 되어야 합니다.
    $$\omega L - \frac{1}{\omega C} = 0$$
    $$\omega L = \frac{1}{\omega C}$$
    $$\omega^2 = \frac{1}{LC}$$
    $$\omega = \frac{1}{\sqrt{LC}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 3상 권선형 유도전동기 2차측에 외부저항을 접속하여 2차 저항값을 증가시키면 나타나는 특성으로 옳은 것은?

  1. 슬립 감소
  2. 속도 증가
  3. 기동토크 증가
  4. 최대토크 증가
(정답률: 55%)
  • 권선형 유도전동기의 2차측에 외부 저항을 삽입하면 비례추이 원리에 의해 기동 시의 특성이 변화합니다.
    이 과정을 통해 기동 전류는 감소시키고 기동 토크는 증가시켜 효율적인 기동이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 궤환제어계에 속하지 않는 신호로서 외부에서 제어량이 그 값에 맞도록 제어계에 주어지는 신호를 무엇이라 하는가?

  1. 목표값
  2. 기준 입력
  3. 동작 신호
  4. 궤환 신호
(정답률: 49%)
  • 궤환제어계에서 제어 대상의 출력값이 목표로 하는 값에 도달하도록 외부에서 입력해 주는 신호를 목표값이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 논리식 중 동일한 값을 나타내지 않는 것은?(문제 오류로 문제 내용이 정확하지 않습니다. 여기서는 2번을 누르면 정답 처리됩니다. 참고용으로만 이용하세요.)

  1. X(X+Y)
  2. XY+Y
  3. XY+X
  4. (X+Y)(X+)
(정답률: 65%)
  • 불 대수(Boolean Algebra)의 간소화 법칙을 통해 각 식의 결과값을 비교합니다.
    XY + $\overline{X}$Y 는 $Y(X + \overline{X}) = Y$가 되어 결과값이 $Y$가 되지만, 나머지 식들은 모두 간소화하면 $X$가 됩니다.

    오답 노트
    X(X+Y): $X \cdot X + X \cdot Y = X + XY = X$
    XY + X$\overline{Y}$: $X(Y + \overline{Y}) = X$
    (X+Y)(X+$\overline{Y}$): $X \cdot X + X\overline{Y} + XY + Y\overline{Y} = X + X(Y + \overline{Y}) = X$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. (3/2)π(rad) 단위를 각도(°) 단위로 표시하면 얼마인가?

  1. 120°
  2. 240°
  3. 270°
  4. 360°
(정답률: 67%)
  • 호도법(rad)을 육십분법(°)으로 변환하기 위해서는 $\pi$ rad가 $180^{\circ}$임을 이용합니다.
    ① [기본 공식] $\text{각도} = \text{라디안} \times \frac{180}{\pi}$
    ② [숫자 대입] $\text{각도} = \frac{3}{2}\pi \times \frac{180}{\pi}$
    ③ [최종 결과] $\text{각도} = 270^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
