승강기기사 필기 기출문제복원 (2018-04-28)

승강기기사 2018-04-28 필기 기출문제 해설

이 페이지는 승강기기사 2018-04-28 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2018-04-28 기출문제)

목록

1과목: 승강기 개론

1. 엘리베이터 메인 브레이크에 대한 설명 중 틀린 것은?

  1. 브레이크 라이닝은 불연성이어야 한다.
  2. 브레이크에 공급되는 전류는 2개 이상의 독립적인 전기장치에 의해 차단되어야 한다.
  3. 카의 정격속도로 정격하중의 125%를 싣고 하강방향으로 운행될 때 구동기를 정지할 수 있어야 한다.
  4. 브레이크 코일에 전류가 공급되면 제동력이 발생한다.
(정답률: 64%)
  • 엘리베이터 브레이크는 안전을 위해 전원이 차단되었을 때 제동력이 발생하는 'Fail-Safe' 원리를 적용합니다. 따라서 브레이크 코일에 전류가 공급되면 자력이 발생하여 브레이크가 해제되고, 전류가 끊어지면 스프링 힘에 의해 제동력이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

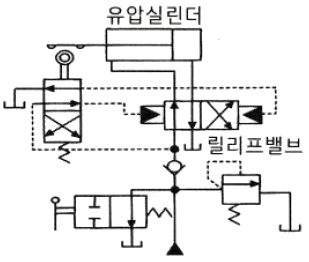

2. 그림과 같은 유압회로의 설명이 아닌 것은?

  1. 효율이 비교적 좋다.
  2. 정확한 제어가 가능하다.
  3. 미터인(METER-IN)회로이다.
  4. 펌프와 실린더 사이에 유량제어밸브를 삽입하여 직접 제어하는 방식이다.
(정답률: 78%)
  • 제시된 회로는 펌프와 실린더 사이에 유량제어밸브를 설치하여 유입량을 조절하는 미터인(METER-IN) 회로입니다. 이 방식은 정확한 제어가 가능하지만, 여분의 오일이 탱크로 되돌아가는 구조이므로 에너지 효율이 좋지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유압엘리베이터에 대한 설명으로 틀린 것은?

  1. 건물의 높이와 속도에 한계가 있다.
  2. 초고속 엘리베이터에 주로 사용된다.
  3. 하강 시에는 펌프를 구동시키지 않고 밸브만 제어하여 하강시킨다.
  4. 모터로 유압펌프를 구동시켜 압력을 가진 오일이 플런저를 밀어 올려 카를 상승시킨다.
(정답률: 87%)
  • 유압엘리베이터는 구조적 특성상 속도와 높이에 한계가 있어 저속·저층용으로 사용되며, 초고속 엘리베이터에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 사이리스터를 이용한 직류제어방식은?

  1. 워드 레오나드 방식
  2. 정지 레오나드 방식
  3. 교류 2단 속도제어방식
  4. 가변전압가변주파수 제어방식
(정답률: 74%)
  • 정지 레오나드 방식은 사이리스터(Thyristor)를 이용하여 교류 전원을 직류로 변환하여 전동기에 공급함으로써 속도를 제어하는 직류제어방식입니다.

    오답 노트
    워드 레오나드 방식: 발전기의 계자 전류를 조정하여 전압을 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 엘리베이터의 조속기 로프는 어디에 고정시켜야 하는가?

  1. 주로프(Main Rope)
  2. 카 프레임(Car Frame)
  3. 카의 상단 빔(Car Top Beam)
  4. 비상정지장치 암(Safety Device Arm)
(정답률: 76%)
  • 조속기 로프는 카와 함께 이동하며, 카의 속도가 정격 속도를 초과하여 과속이 감지되면 로프가 비상정지장치 암을 기계적으로 타격하여 카를 즉시 정지시켜야 하므로 비상정지장치 암(Safety Device Arm)에 고정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기어드(Geared)형 권상기에서 엘리베이터의 속도를 결정하는 요소가 아닌 것은?

  1. 시브의 직경
  2. 로프의 직경
  3. 기어의 감속비
  4. 권상모터의 회전수
(정답률: 81%)
  • 엘리베이터의 속도는 모터의 회전수, 기어의 감속비, 시브의 직경에 의해 결정되며, 로프의 직경은 속도 결정 요소와 무관합니다.
    속도 계산 공식은 다음과 같습니다.
    $$V = \frac{i \times \pi \times D \times N}{1000}$$
    ① [기본 공식] $V = \frac{i \times \pi \times D \times N}{1000}$
    ② [숫자 대입] (속도 결정 요소인 감속비 $i$, 시브 직경 $D$, 모터 회전수 $N$ 대입)
    ③ [최종 결과] $V$ (속도)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 직접식 유압엘리베이터에 대한 설명 중 틀린 것은?

  1. 부하에 의한 카 바닥의 빠짐이 적다.
  2. 실린더를 설치하기 위한 보호관을 지중에 설치하여야 한다.
  3. 승강로 소요평면 치수가 작고 구조가 간단하다.
  4. 비상정지장치가 필요하다.
(정답률: 68%)
  • 직접식 유압엘리베이터는 유압모터로 실린더를 작동시키며 로프가 없는 구조입니다. 특히 하강 시에는 별도의 유압 작동 없이 카의 자중에 의해 자연스럽게 내려오므로 비상정지장치가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 승강장 출입구 바닥 앞부분과 카바닥 앞부분과의 틈새 너비가 35mm이하이어야 한다. 이 기준을 적용하지 않는 엘리베이터의 종류는?

  1. 전망용
  2. 병원용
  3. 비상용
  4. 장애인용
(정답률: 83%)
  • 일반적인 엘리베이터의 승강장 출입구 바닥과 카 바닥 사이의 틈새 너비 기준은 $35\text{mm}$이하입니다. 하지만 장애인용 엘리베이터의 경우 휠체어 이동 편의를 위해 더 엄격한 기준인 $30\text{mm}$이하를 적용하므로, $35\text{mm}$ 기준을 적용하지 않는 종류에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 로핑 방법 중 로프에 걸리는 장력이 가장 적은 것은?

  1. 1:1
  2. 2:1
  3. 3:1
  4. 4:1
(정답률: 83%)
  • 로핑 방법에서 시브(Sheave)에 걸리는 로프의 수가 많아질수록 하중이 분산되어 로프 하나에 걸리는 장력은 줄어듭니다. 따라서 제시된 보기 중 로프 비율이 가장 높은 4:1 방식이 장력이 가장 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 ( ) 안에 들어갈 내용으로 옳은 것은?

  1. 165
  2. 145
  3. 135
  4. 125
(정답률: 86%)
  • 전자 브레이크의 성능 기준에 관한 문제입니다. 전자-기계 브레이크는 정격 속도로 정격 하중의 $125\%$를 싣고 하강 방향으로 운행될 때 구동기를 정지시킬 수 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. VVVF 제어방식의 설명으로 틀린 것은?

  1. 교류에서 직류로 변경되는 컨버터는 주로 사이리스터를 사용한다.
  2. 직류에서 교류로 변경되는 인버터에는 주로 트랜지스터 또는 IGBT가 사용된다.
  3. 발생하는 회생전력은 모두 저항을 통하여 열로 소비한다.
  4. 유도전동기에 인가되는 전압과 주파수를 동시에 변환하는 방식이다.
(정답률: 66%)
  • VVVF 제어방식은 전력회생 기능을 통해 회생전력을 재활용함으로써 전력 소비를 줄일 수 있는 것이 특징입니다.

    오답 노트
    발생하는 회생전력은 모두 저항을 통하여 열로 소비한다: 전력회생을 통해 소비전력을 줄임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 도어머신에 대한 설명 중 틀린 것은?

  1. 작동이 원활하고 소음이 없어야 한다.
  2. 작동회수는 엘리베이터 기동회수의 2배 정도이므로 보수가 쉬워야 한다.
  3. 감속장치는 기어에 의한 방식 이외에 벨트나 체인에 의한 방식도 사용되고 있다.
  4. 보수를 용이하게 하기 위해 DC모터를 사용한다.
(정답률: 81%)
  • 현재 도어머신은 유지보수가 간편하고 효율이 뛰어난 AC모터를 주로 사용합니다.

    오답 노트
    보수를 용이하게 하기 위해 DC모터를 사용한다: AC모터를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엘리베이터용 트랙션 권상기에 대한 설명 중 틀린 것은?

  1. 헬리컬기어드 권상기는 웜기어에 비해 효율이 높다.
  2. 웜기어 권상기는 소음이 작다.
  3. 로프의 권부각이 크면 미끄러지기 쉽다.
  4. 주로프에 사용되는 도르래의 피치지름은 로프지름의 40배 이상으로 한다.
(정답률: 79%)
  • 로프의 권부각이 작을수록 마찰력이 감소하여 미끄러지기 쉬우며, 권부각이 커야 미끄러짐을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 승강기방식 중 유압식이 아닌 것은?

  1. 스크류식
  2. 팬터그래프식
  3. 간접식
  4. 직접식
(정답률: 75%)
  • 스크류식은 홈기둥을 따라 케이지가 상하로 움직이는 구동방식으로, 유체(기름) 사용을 피하고자 할 때 사용하는 방식이므로 유압식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 에스컬레이터 적재하중을 산출하는데 필요한 사항이 아닌 것은?

  1. 층고
  2. 반력점간거리
  3. 디딤판(스텝)의 폭
  4. 디딤판(스텝)의 수평 투영 단면적
(정답률: 71%)
  • 에스컬레이터의 적재하중을 산출할 때는 층고, 스텝의 폭, 그리고 스텝의 수평 투영 단면적을 활용하여 계산하며, 반력점간거리는 적재하중 산출에 필요한 요소가 아닙니다.
    $$G = 270 \times \sqrt{3} \times W \times H$$
    $$G = 270 \times A$$
    (여기서 $W$는 스텝 폭, $H$는 층고, $A$는 스텝의 수평 투영 단면적)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 기계실의 구조에 대한 설명으로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 기계실은 건축물의 타부분으로부터 출입문으로 격리되어야 한다.
  2. 기계실의 위치는 항상 승강로의 최상부 쪽에 설치되어야만 한다.
  3. 기계실의 작업구역 유효높이는 2m이상이어야 한다.
  4. 기계실의 기둥, 벽, 천장은 기기의 보수 및 수리를 위하여 기기와 일정 거리 이상을 두도록 한다.
(정답률: 78%)
  • 기계실의 위치는 일반적으로 승강로 최상부에 설치하지만, 설계 및 기종에 따라 최하부나 측면 등 다른 위치에 설치하는 것도 가능하므로 항상 최상부 쪽에 설치되어야만 한다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 록다운 비상정지장치에 대한 설명 중 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 240 m/min 이상에 적용된다.
  2. 순간정지식 비상정지장치이다.
  3. 록다운 비상정지장치의 동작을 감지하는 스위치가 있어야 한다.
  4. 이 장치를 설치하면 균형추측의 직하부의 피트바닥을 두껍게 하지 않아도 된다.
(정답률: 71%)
  • 록다운 비상정지장치는 고속 엘리베이터에서 로프의 무게로 인한 불평형을 보상하고, 비상정지 시 균형추 로프 등이 관성으로 상승하는 것을 예방하기 위해 설치합니다. 따라서 장치 설치 여부와 관계없이 안전을 위해 균형추 측 직하부의 피트 바닥 보강은 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 권상기에서 구동 도르래(sheave)의 유효지름은 주로프 지름의 몇 배 이상이어야 하는가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 85%)
  • 권상기 구동 도르래(sheave)의 유효지름은 로프의 수명과 마모를 방지하기 위해 규정된 배수 이상이어야 합니다.

    오답 노트
    조속기: 30배 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 엘리베이터에 사용되는 인터폰에 관한 설명으로 틀린 것은?

  1. 전원은 충전용 배터리를 사용한다.
  2. 카의 조작반과 기계실이나 관리실 간에 설치한다.
  3. 비상 시 방재센터, 기계실 및 관리실에서 안내방송으로 사용된다.
  4. 관리실 등에서 인터폰을 받지 않으면 외부로 자동 통화연결 되어야 한다.
(정답률: 66%)
  • 인터폰은 기본적으로 상대방과 양방향 송수신(소통)이 가능해야 하는 장치입니다. 비상 시 방재센터, 기계실 및 관리실에서 안내방송으로 사용된다는 설명은 양방향 소통이 아닌 일방향 전달인 스피커의 기능에 해당하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 승강기의 카와 균형추를 로프로 감는 방법 중 더블랩을 사용하는 승강기는?

  1. 저속 화물용 엘리베이터
  2. 중속 승객용 엘리베이터
  3. 고속 승객용 엘리베이터
  4. 저속 승객용 엘리베이터
(정답률: 73%)
  • 승강기의 로프 권상 방식에서 고속 승객용 엘리베이터는 로프의 슬립을 방지하고 접촉 면적을 넓히기 위해 더블랩 방식을 사용합니다.

    오답 노트
    저속 및 중속 승객용/화물용: 싱글랩 방식 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 1대의 승강기 조작방식에서 자동운전방식이 아닌 것은?

  1. 단식자동식
  2. 군 관리방식
  3. 승합전자동식
  4. 하향승합자동방식
(정답률: 71%)
  • 군 관리방식은 1대의 조작 방식이 아니라, 3~8대 등 여러 대의 엘리베이터를 효율적으로 통합 운행하는 다수기 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 비상용엘리베이터에 대한 요건이 아닌 것은?

  1. 비상용엘리베이터는 모든 승강장문 전면에 방화구획된 로비를 포함한 승강로 내에 설치 되어야 한다.
  2. 비상용엘리베이터의 보조 전원공급장치는 방화구획 밖에 설치하여야 한다.
  3. 비상용엘리베이터는 소방운전 시 모든 승강장 출입구마다 정지할 필요는 없다.
  4. 비상용엘리베이터의 운행속도는 1m/s 이상이어야 한다.
(정답률: 67%)
  • 비상용엘리베이터의 보조 전원공급장치는 화재 시 안전한 작동을 보장하기 위해 반드시 방화구획 내에 설치하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 엘리베이터 로프의 안전율(S)을 산출하는 식으로 옳은 것은? (단, K : 초핑계수, N : 로프 본수, P : 로프 1본당 와이어로프의 절단하중(kg), W : 적재하중(kg), Wc : 카 자중(kg), Wr : 로프자중(kg) 이다. )(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 66%)
  • 엘리베이터 로프의 안전율은 로프의 총 절단하중에 초핑계수를 곱한 값을 전체 하중(적재하중 + 카 자중 + 로프 자중)으로 나누어 산출합니다.
    $$S = \frac{K \times N \times P}{W + W_c + W_r}$$
    제시된 정답 이미지 의 분자 부분에 $W$로 표기된 부분은 기존 해설 및 오류 신고 내용에 따라 초핑계수 $K$로 해석하여 적용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전기식 엘리베이터에서 피트 바닥은 전부하 상태의 카가 완충기에 작용하였을 때 완충기 지지대 아래에 부과되는 정하중의 몇 배를 지지할 수 있어야 하는가?

  1. 1~2
  2. 2~3
  3. 2.1~3.1
  4. 2.5~4
(정답률: 68%)
  • 전기식 엘리베이터의 피트 바닥은 전부하 상태의 카가 완충기에 작용했을 때, 완충기 지지대 아래에 부과되는 정하중의 $2.5\sim 4$배를 지지할 수 있는 강도를 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전동기의 효율에 관한 식으로 옳은 것은?

(정답률: 78%)
  • 전동기의 효율은 입력 에너지에서 손실 에너지를 뺀 유효 출력 에너지를 입력 에너지로 나눈 비율로 계산합니다.
    $$\eta = \frac{\text{입력} - \text{손실}}{\text{입력}} \times 100\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 동기 기어리스 권상기를 설계하려고 한다. 주 도르래의 직경을 작게 설계한 경우에 대한 설명으로 틀린 것은?

  1. 소형화가 가능하다.
  2. 회전수가 빨라진다.
  3. 브레이크 제동 토크가 커진다.
  4. 주로프의 지름이 작아질 수 있다.
(정답률: 74%)
  • 주 도르래의 직경을 작게 설계하면 회전수가 빨라지고 소형화가 가능하며 주로프의 지름도 작아질 수 있지만, 토크는 반지름에 비례하므로 브레이크 제동 토크는 오히려 작아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 도어클로저의 방식 중 레버시스템과 코일스프링 및 도어체크를 조합한 방식은?

  1. 레버 클로저 방식
  2. 와이어 클로저 방식
  3. 웨이트 클로저 방식
  4. 스프링 클로저 방식
(정답률: 66%)
  • 도어 클로저의 방식 중 레버시스템과 코일스프링 및 도어체크를 조합하여 구성한 방식은 스프링 클로저 방식입니다.

    오답 노트
    웨이트 클로저 방식: 코드와 추를 사용하여 구성한 간단한 구조의 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 유입식 완충기를 설계할 때 고려하여야 할 사항으로 옳은 것은?

  1. 재료의 안전율은 5cm 당 20% 이상의 신율을 갖는 재료에서는 2 이상이어야 한다.
  2. 플런저를 완전히 압축한 상태에서 완전 복구할 때 까지 소요하는 시간은 30초 이내여야 한다.
  3. 카의 정격하중을 싣고 정격속도의 115%의 속도로 자유낙하하여 카가 완충기에 충돌할 때의 평균 감속도는 1gn 이하여야 한다.
  4. 강도는 최대적용중량의 85% 중량으로 비상정지장치의 동작속도로 충격시킬 경우 완충기에 이상이 없어야 하며, 플런저는 완전복귀해야 한다.
(정답률: 76%)
  • 유입식 완충기 설계 시, 카의 정격하중을 싣고 정격속도의 $115\%$ 속도로 자유낙하하여 카가 완충기에 충돌할 때의 평균 감속도는 $1gn$이하여야 한다는 기준을 준수해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 카틀 높이가 3.4m 꼭대기틈새가 1.4m, 기계실높이가 2.0m 출입구높이가 2.1m 인 승객용 엘리베이터 오버헤드(OH)는 몇 m 인가?

  1. 5.4
  2. 5.5
  3. 4.8
  4. 3.4
(정답률: 71%)
  • 오버헤드(OH)는 카틀 높이와 꼭대기 틈새의 합으로 계산합니다.
    ① [기본 공식]
    $$\text{OH} = \text{카틀 높이} + \text{꼭대기 틈새}$$
    ② [숫자 대입]
    $$\text{OH} = 3.4 + 1.4$$
    ③ [최종 결과]
    $$\text{OH} = 4.8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 후크의 법칙과 관련하여 관계식 E=σ/ε 에 대한 설명으로 틀린 것은?

  1. σ는 응력이다.
  2. ε는 변형율이다.
  3. E는 횡탄성계수이다.
  4. σ는 하중을 단면적으로 나눈 것이다.
(정답률: 72%)
  • 후크의 법칙 관계식에서 $E$는 세로탄성계수(종탄성계수)를 의미합니다.

    오답 노트
    횡탄성계수(가로탄성계수)는 전단탄성계수인 $G$로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 트랙션비(Traction ratio)에 대한 설명으로 틀린 것은?

  1. 트랙션비의 값이 낮아질수록 트랙선 능력은 좋아진다.
  2. 트랙션비의 값이 커질수록 전동기의 출력은 낮아질 수 있다.
  3. 카측 로프가 매달고 있는 중량과 균형추측 로프가 매달고 있는 중량의 비를 말한다.
  4. 트랙션비의 계산 시는 적재하중, 카 자중, 로프 중량, 오버밸런스율 등을 고려하여야 한다.
(정답률: 70%)
  • 트랙션비가 커질수록 전동기가 작동시키는 데 더 많은 힘이 필요하므로, 전동기의 출력은 더 높아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전기식 엘리베이터에서 주로프에 관한 설명으로 틀린 것은?

  1. 직경은 항상 공칭지름이 12mm 이상이어야 한다.
  2. 카 1대에 대하여 3본(권동식의 경우 2본)이상이어야 한다.
  3. 주로프의 안전율이 12 이상이어야 한다.
  4. 끝부분은 1본마다 로프소켓에 바빗트 채움을 하거나 체결식 로프소켓을 사용하여 고정하여야 한다.
(정답률: 64%)
  • 전기식 엘리베이터의 주로프 공칭직경은 $8\text{mm}$이상이어야 합니다.

    오답 노트
    카 1대에 대하여 3본(권동식 2본) 이상 사용, 안전율 12 이상 유지, 로프소켓 바빗트 채움 또는 체결식 고정은 모두 옳은 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 공동주택(아파트)의 평균 운전간격은 몇 초(sec)가 적합한가?

  1. 60~90
  2. 45~60
  3. 35~45
  4. 15~30
(정답률: 61%)
  • 엘리베이터 운전 간격의 적정 기준에 따라, 공동주택(아파트)은 60~90초가 적합하며 호텔의 경우 40초 이하로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 베어링 메탈 재료의 구비조건으로 틀린 것은?

  1. 열전도가 잘 되어야 한다.
  2. 축과의 마찰계수가 작아야 한다.
  3. 축보다 단단한 강도를 가져야 한다.
  4. 제작이 용이하고 내부식성이 있어야 한다.
(정답률: 63%)
  • 베어링 메탈은 윤활유 부족 등 비상 상황 발생 시 축이 손상되는 것을 방지하기 위해 축보다 부드러운 성질(유연성)을 가져야 합니다.

    오답 노트
    축보다 단단한 강도를 가져야 한다: 축 보호를 위해 베어링이 희생되어야 하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. P10-co-150 지상 15층 규모 사무실 건물에 엘리베이터의 전 예상 정지수는?

  1. 5.3
  2. 5.8
  3. 6.3
  4. 6.8
(정답률: 37%)
  • 전 예상 정지수 계산 공식에 따라 지상 15층 규모 사무실 건물의 수치를 대입하여 산출합니다.
    ① [기본 공식]
    $$S = 0.4 + 0.2 \times N$$
    ② [숫자 대입]
    $$S = 0.4 + 0.2 \times 15$$
    ③ [최종 결과]
    $$S = 3.4$$
    단, 문제에서 제시된 정답 6.3은 특정 설계 기준이나 보정 계수가 적용된 결과값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 승객용 엘리베이터의 카측에 사용할 수 있는 가이드 레일의 최소 크기는?

  1. 1K
  2. 3K
  3. 5K
  4. 8K
(정답률: 69%)
  • 승객용 엘리베이터 카측에 사용되는 가이드 레일의 규격은 8K, 13K, 18K, 24K, 30K 등이 있으며, 이 중 최소 크기는 8K입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림은 승각기 권상 시브의 언더컷 홈 모양이다. 홈의 갂인 면 a의 값을 구하는 식으로 옳은 것은?

  1. 2a = d x sinβ
(정답률: 62%)
  • 그림의 기하학적 구조를 분석하면, 홈의 깎인 면 $a$의 절반은 반지름 $d/2$와 각도 $\beta/2$를 이용한 삼각함수 관계로 정의됩니다.
    $$\frac{a}{2} = \frac{d}{2} \times \sin \frac{\beta}{2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 비상용엘리베이터의 설계 시 고려해야할 사항으로 틀린 것은?

  1. 전선관, 박스 등은 물이 잠기지 않는 구조로 한다.
  2. 카 위의 각 전기장치에는 방적 카바, 물빼기 구멍 등을 설치한다.
  3. 승강장에서 카를 부르는 장치는 반드시 피난층에만 설치하여야 한다.
  4. 동일한 승강로 내에 다른 엘리베이터가 있다면 전체적인 공용 승강로는 비상용엘리베이터의 내화규정을 만족하여야 한다.
(정답률: 75%)
  • 비상용 엘리베이터의 승강장에서 카를 부르는 장치(콜 버튼)는 비상시 신속한 대응을 위해 피난층뿐만 아니라 모든 층에 설치되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 일반적으로 사용하는 가이드레일의 허용응력으로 가장 적합한 것은?

  1. 1200 kg/cm2
  2. 2400 kg/cm2
  3. 3600 kg/cm2
  4. 4800 kg/cm2
(정답률: 68%)
  • 가이드레일의 재질로 주로 사용되는 $SS400$ 강재의 허용응력 기준값을 적용합니다.
    ① [기본 공식] $\sigma_{allow} = 2400\text{ kg/cm}^{2}$
    ② [숫자 대입] $\sigma_{allow} = 2400\text{ kg/cm}^{2}$
    ③ [최종 결과] $2400\text{ kg/cm}^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 스프링 복귀식 유입완충기를 정격속도 90m/min의 승강기에 사용하여 성능시험을 실시하였을 때 완충기의 평균 감속도는 약 몇 gn 인가? (단, 완충기가 동작한 시간은 0.3sec, 조속기의 트립 속도는 정격속도의 1,4배이다.)

  1. 0.487
  2. 0.714
  3. 0.687
  4. 0.887
(정답률: 61%)
  • 완충기의 평균 감속도는 트립 속도를 중력가속도와 동작 시간의 곱으로 나누어 계산합니다.
    ① [기본 공식] $a = \frac{V}{g \times t}$
    ② [숫자 대입] $a = \frac{\frac{90}{60} \times 1.4}{9.8 \times 0.3}$
    ③ [최종 결과] $a = 0.714\text{ g_n}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 원형축이 비틀림을 받고 있을 때 최대전단응력(τmax)과 축의 지름(d)과의 관계는?

  1. τmax ∝ d2
  2. τmax ∝ d3
(정답률: 50%)
  • 원형축의 비틀림 응력은 토크와 축의 지름의 3제곱에 반비례하는 관계를 가집니다.
    ① [기본 공식] $\tau_{max} = \frac{16T}{\pi d^{3}}$
    ② [숫자 대입] $\tau_{max} \propto \frac{1}{d^{3}}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 표면경화법에서 질화법의 특징으로 틀린 것은?

  1. 경화층은 얇지만 경도가 높다.
  2. 마모 및 부식에 대한 저항이 작다.
  3. 담금질할 필요가 없고 변형이 작다.
  4. 600℃이하에서는 경도 감소 및 산화가 일어나지 않는다.
(정답률: 47%)
  • 질화법은 표면 내마모성을 높이기 위해 질소를 침투시키는 표면경화법으로, 경화층이 얇으면서도 경도가 매우 높고 마모 및 부식에 대한 저항성이 큰 것이 특징입니다.

    오답 노트
    마모 및 부식에 대한 저항이 작다: 저항성이 매우 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 용적형 펌프 중 정 토출량 및 가변 토출량으로서 공작기계, 프레스기계 등의 산업기계장치 도는 차량용에 널리 쓰이는 유압펌프는?

  1. 베인 펌프
  2. 원심 펌프
  3. 축류 펌프
  4. 혼유형 펌프
(정답률: 58%)
  • 베인 펌프는 용적형 펌프로서 정 토출량 및 가변 토출량이 가능하여 공작기계, 프레스기계 등 산업기계 및 차량용 유압 시스템에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 물체를 달아 올리기 위해 훅(hook) 등을 걸 수 있는 볼트는?

  1. T홈 볼트
  2. 나비 볼트
  3. 기초 볼트
  4. 아이 볼트
(정답률: 73%)
  • 아이 볼트는 머리 부분이 고리(Eye) 모양으로 되어 있어 훅 등을 걸어 물체를 달아 올릴 때 사용합니다.

    오답 노트
    기초 볼트: 기계를 바닥 콘크리트에 고정할 때 사용
    나비 볼트: 공구 없이 손으로 조이고 풀 때 사용
    T홈 볼트: T홈에 공작물을 고정할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 프레스 가공에서 드로잉한 제품의 플랜지를 소정의 형상이나 치수로 절단하는 가공법은?

  1. 펀칭
  2. 블랭킹
  3. 트리밍
  4. 셰이빙
(정답률: 57%)
  • 드로잉 가공 후 제품의 가장자리인 플랜지를 원하는 형상이나 치수로 절단하는 공정을 트리밍이라고 합니다.

    오답 노트
    블랭킹: 판금에서 필요한 형상을 따내는 가공
    펀칭: 판금에 구멍을 뚫는 가공
    셰이빙: 기어 등의 표면을 정밀하게 깎아내는 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 스프링의 일반적인 용도로 가장 거리가 먼 것은?

  1. 하중 및 힘의 측정에 사용한다.
  2. 진동 또는 충격에너지를 흡수한다.
  3. 운동에너지를 열에너지로 소비한다.
  4. 에너지를 저축하여 놓고 이것을 동력원으로 사용한다.
(정답률: 75%)
  • 스프링은 탄성에너지의 형태로 에너지를 저장하고 방출하는 부품입니다. 따라서 운동에너지를 열에너지로 소비하는 것은 스프링의 일반적인 용도가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 버니어캘리퍼스로 측정할 수 없는 것은?

  1. 구멍의 내경
  2. 구멍의 깊이
  3. 축의 편심량
  4. 공작물의 두께
(정답률: 72%)
  • 버니어캘리퍼스는 외경, 내경, 깊이 측정에 사용되는 도구입니다. 축의 편심량은 정밀한 측정값이 필요하므로 다이얼 게이지를 사용하여 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 직경 600mm, 800rpm으로 회전하는 원통마찰차로서 12.5kW를 전달시키는 힘은 약 몇 N인가? (단, 마찰계수 μ=0.2)로 한다.)

  1. 1832
  2. 2488
  3. 4984
  4. 1246
(정답률: 36%)
  • 전달 동력과 토크, 그리고 마찰력을 이용하여 원통마찰차가 전달하는 힘을 구하는 문제입니다.
    전달 동력 $P$는 토크 $T$와 각속도 $\omega$의 곱이며, 토크는 마찰력 $F$와 반지름 $r$의 곱으로 나타낼 수 있습니다.
    ① [기본 공식] $F = \frac{P}{r \times \frac{2\pi N}{60}}$
    ② [숫자 대입] $F = \frac{12500}{0.3 \times \frac{2 \times 3.14 \times 800}{60}}$
    ③ [최종 결과] $F = 2488$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 유압 및 공기압 용어에서 의미하는 표준상태는?

  1. 온도 0℃, 절대압 1.332kPa, 상대습도 50%인 공기상태
  2. 온도 0℃, 절대압 101.3kPa, 상대습도 65%인 공기상태
  3. 온도 10℃, 절대압 1.332kPa, 상대습도 50%인 공기상태
  4. 온도 20℃, 절대압 101.3kPa, 상대습도 65%인 공기상태
(정답률: 57%)
  • 유압 및 공기압 분야에서 정의하는 표준상태는 온도 $20^{\circ}C$, 절대압 $101.3\text{ kPa}$, 상대습도 $65\%$인 공기 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 감마(γ)철에 탄소가 최대 2.11% 고용된 고용체로 면심입방격자의 결정구조를 가지고 있는 것은?

  1. 펄라이트
  2. 오스테나이트
  3. 마텐자이트
  4. 시멘타이트
(정답률: 60%)
  • 오스테나이트는 $\gamma$철에 탄소가 최대 $2.11\%$까지 고용된 고용체이며, 결정 구조는 면심입방격자(FCC)를 가집니다.

    오답 노트
    펄라이트: 시멘타이트와 펄라이트의 층상 구조
    마텐자이트: 급냉 시 발생하는 매우 단단한 조직
    시멘타이트: 탄소 함량이 매우 높은 금속 간 화합물
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

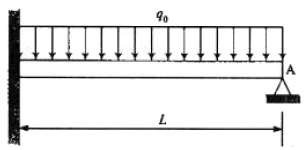

51. 그림과 같이 균일 분포하중(q0)을 받고 왼쪽 끝은 고정, 오른쪽 끝은 단순 지지되어 있는 보의 A점에서의 반력은?

(정답률: 62%)
  • 한쪽 끝은 고정단, 다른 쪽 끝은 단순 지지된 보에 균일 분포하중이 작용할 때, 단순 지지점인 A점에서의 수직 반력을 구하는 문제입니다.
    이 구조에서 A점의 반력은 전체 하중의 $\frac{3}{8}$에 해당합니다.
    ① [기본 공식] $R_A = \frac{3}{8} q_0 L$
    ② [숫자 대입] $R_A = \frac{3}{8} q_0 L$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 관용 나사에서 유체의 누설을 막기 위해 지정하는 테이퍼 값은?

  1. 1/40
  2. 1/25
  3. 1/16
  4. 1/10
(정답률: 49%)
  • 관용 테이퍼 나사는 나사산의 밀착을 통해 유체의 누설을 방지하며, 이때 규격으로 지정된 테이퍼 값은 $1/16$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 유압회로 명칭으로 옳은 것은?

  1. 로크 회로
  2. 브레이크 회로
  3. 파일럿 조작회로
  4. 정토크 구동 회로
(정답률: 66%)
  • 제시된 회로도 를 보면, 작은 밸브의 조작 압력을 이용하여 메인 밸브를 제어하는 구조이므로 파일럿 조작회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 외접 원통마찰차의 축간거리가 300 mm, 원동차의 회전수(N1)가 200 rpm, 종동차(N2)회전수가 100rpm 일 때 원동차의 지름(D1)과 종동차의 지름(D2)은 각각 몇 mm인가?

  1. D1 = 400, D2 = 200
  2. D1 = 200, D2 = 400
  3. D1 = 200, D2 = 100
  4. D1 = 100, D2 = 200
(정답률: 52%)
  • 마찰차의 축간거리 공식과 회전수와 지름의 반비례 관계를 이용하여 각 지름을 구할 수 있습니다.
    ① [기본 공식]
    $$C = \frac{D_1 + D_2}{2}$$
    $$N_1 D_1 = N_2 D_2$$
    ② [숫자 대입]
    $$300 = \frac{D_1 + D_2}{2}$$
    $$200 \times D_1 = 100 \times D_2$$
    ③ [최종 결과]
    $$D_1 = 200, D_2 = 400$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 봉이 인장하중을 받을 때, 탄성한도 영역 내에서 종변형률에 대한 횡변형률의 비는?

  1. 탄성한도
  2. 포와송 비
  3. 횡탄성 계수
  4. 체적탄성 계수
(정답률: 68%)
  • 재료가 인장하중을 받아 늘어날 때, 길이 방향의 종변형률에 대해 수직 방향으로 줄어드는 횡변형률의 비율을 포와송 비라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 취성재료에서 단순인장 또는 단순압축 하중에 대한 항복강도, 또는 인장강도나 압축강도에 도달하였을 때 재료의 파손이 일어난다는 이론은?

  1. 최대주응력설
  2. 최대전단응력설
  3. 최대주변형률설
  4. 변형률 에너지설
(정답률: 54%)
  • 취성 재료는 소성 변형이 거의 없이 파괴되는 특성이 있으며, 최대 주응력이 재료의 항복강도나 인장강도에 도달했을 때 파손이 일어난다고 보는 이론은 최대주응력설입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 주조품을 제조하기 위한 모형(pattern) 중 코어 모형을 사용해야 하는 주물로 적합한 것은?

  1. 골격형 주물
  2. 크기가 큰 주물
  3. 외형이 복잡한 주물
  4. 내부에 구멍이 있는 주물
(정답률: 64%)
  • 코어(Core)는 주물 내부에 빈 공간이나 구멍을 만들기 위해 사용하는 모형이므로, 내부에 구멍이 있는 주물을 제조할 때 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 연삭숫돌을 구성하는 3요소가 아닌 것은?

  1. 조직
  2. 입자
  3. 기공
  4. 결합제
(정답률: 49%)
  • 연삭숫돌을 구성하는 3요소는 입자, 결합제, 기공입니다.

    오답 노트
    조직: 구성 3요소에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 산화알루미늄(Al2O3) 분말을 마그네슘, 규소 등의 산화물과 소량의 다른 원소를 첨가하여 소결한 절삭공구로 충격에는 약하나 고속절삭에서 우수한 성능을 나타내는 것은?

  1. 세라믹 공구
  2. 고속도강 공구
  3. 초경합금 공구
  4. 다이아몬드 공구
(정답률: 64%)
  • 산화알루미늄($Al_{2}O_{3}$) 분말을 주성분으로 하여 소결한 공구는 세라믹 공구이며, 내열성이 뛰어나 고속 절삭에 유리하지만 충격에는 취약한 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 산화철 분말과 알루미늄 분말을 혼합하여 연소시킬 때 발생하는 열에 의해 접합하는 용접은?

  1. 테르밋 용접
  2. 탄산가스 아크용접
  3. 원자수소 아크용접
  4. 불활성가스 금속 아크용접
(정답률: 65%)
  • 산화철과 알루미늄 분말의 화학 반응 시 발생하는 강력한 반응열을 이용하여 금속을 용융 접합하는 방식은 테르밋 용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 다음과 같은 회로에서 a, b 양단자 간의 합성저항은? (단, 그림에서의 저항의 단위는 [Ω]이다.)

  1. 1.0[Ω]
  2. 1.5[Ω]
  3. 3.0[Ω]
  4. 6.0[Ω]
(정답률: 58%)
  • 제시된 회로는 브리지 평형 상태로, 중앙의 $1\Omega$ 저항은 전류가 흐르지 않아 무시할 수 있습니다. 따라서 상단($1\Omega, 2\Omega$)과 하단($1\Omega, 2\Omega$)의 병렬 구조로 계산합니다.
    ① [기본 공식]
    $$R = \frac{R_1 \times R_2}{R_1 + R_2}$$
    ② [숫자 대입]
    $$R = \frac{(1+2) \times (1+2)}{(1+2) + (1+2)} = \frac{3 \times 3}{3 + 3}$$
    ③ [최종 결과]
    $$R = 1.5$$
    따라서 합성저항은 $1.5\Omega$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 절연저항을 측정하는데 사용되는 계측기는?

  1. 메거
  2. 저항계
  3. 켈빈브리지
  4. 휘스톤브리지
(정답률: 68%)
  • 절연저항을 측정하기 위해 고전압을 인가하여 측정하는 전용 계측기는 메거입니다.

    오답 노트
    저항계: 일반적인 전기저항 측정
    켈빈브리지: 2개의 4단 저항 비교 측정
    휘스톤브리지: 4개의 저항을 이용한 미지 저항 측정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음의 논리식을 간단히 한 것은?

(정답률: 63%)
  • 주어진 논리식 $\overline{\overline{A}BC} + A\overline{\overline{B}}C + A\overline{B}C$를 간소화하면 $\overline{B}(A+C)$가 됩니다.
    풀이 과정:
    $\overline{\overline{A}BC} + ABC + A\overline{B}C$ (이중 부정 제거)
    $= \overline{B}(\overline{\overline{A}C} + AC + A\overline{B}C)$ 등의 논리 전개를 통해 정리하면 최종적으로 $\overline{B}(A+C)$가 도출됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 직류기에서 전압정류의 역할을 하는 것은?

  1. 보극
  2. 보상권선
  3. 탄소브러시
  4. 리액턴스 코일
(정답률: 58%)
  • 직류기에서 정류 작용을 도와 전압 정류의 역할을 수행하는 것은 보극입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. PLC프로그래밍에서 여러 개의 입력 신호 중 하나 도는 그 이상의 신호가 ON 되었을 때 출력이 나오는 회로는?

  1. OR회로
  2. AND회로
  3. NOT회로
  4. 자기유지회로
(정답률: 65%)
  • 여러 개의 입력 신호 중 하나라도 ON 되었을 때 출력이 발생하는 논리 회로는 OR회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 무인 엘리베이터의 자동제어로 가장 적합한 것은?

  1. 추종 제어
  2. 정치 제어
  3. 프로그램 제어
  4. 프로세스 제어
(정답률: 69%)
  • 프로그램 제어는 제어 목표값을 미리 정해진 규칙(프로그램)에 따라 변화시키는 방식으로, 정해진 층으로 이동해야 하는 무인 엘리베이터의 자동제어에 가장 적합합니다.

    오답 노트
    정치 제어: 목표값이 시간에 따라 변하지 않는 제어
    추종 제어: 임의의 시간적 변화를 하는 목표값에 제어량을 추종시키는 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 단상변압기 2대를 사용하여 3상 전압을 얻고자 하는 결선방법은?

  1. Y결선
  2. V결선
  3. Δ결선
  4. Y-Δ결선
(정답률: 50%)
  • 단상변압기 2대를 이용하여 3상 전원을 공급하기 위해 사용하는 결선 방식은 V결선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 그림과 같이 철심에 두 개의 코일 C1, C2를 감고 코일 C1에 흐르는 전류 I 에 △I 만큼의 변화를 주었다. 이 때 일어나는 현상에 관한 설명으로 옳지 않은 것은?

  1. 코일 C2에서 발생하는 기전력 e2는 렌츠의 법칙에 의하여 설명이 가능하다.
  2. 코일 C1에서 발생하는 기전력 e1은 자속의 시간 미분값과 코일의 감은 횟수의 곱에 비례한다.
  3. 전류의 변화는 자속의 변화를 일으키며, 자속의 변화는 코일 C1에 기전력 e1을 발생시킨다.
  4. 코일 C2에서 발생하는 기전력 e2와 전류 I 의 시간 미분값의 관계를 설명해 주는 것이 자기인덕턴스이다.
(정답률: 46%)
  • 코일 $C_1$의 전류 변화로 인해 $C_1$ 자체에 발생하는 기전력 $e_1$과의 관계는 자기인덕턴스로 설명하지만, $C_1$의 변화가 다른 코일인 $C_2$에 기전력 $e_2$를 발생시키는 관계는 상호인덕턴스로 설명해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 100[V], 40[W]의 전구에 0.4[A]의 전류가 흐른다면 이 전구의 저항은?

  1. 100[Ω]
  2. 150[Ω]
  3. 200[Ω]
  4. 250[Ω]
(정답률: 54%)
  • 옴의 법칙을 이용하여 전류와 전압의 관계로부터 저항값을 구할 수 있습니다.
    ① [기본 공식] $R = \frac{V}{I}$ 저항 = 전압 / 전류
    ② [숫자 대입] $R = \frac{100}{0.4}$
    ③ [최종 결과] $R = 250$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 개루프 전달함수 인 단위 궤환계에서 단위계단입력을 가하였을 때 의 오프셋(off set)은?

  1. 0
  2. 0.25
  3. 0.5
  4. 0.75
(정답률: 38%)
  • 단위계단입력 시 오프셋(정상상태 오차)은 최종값 정리를 이용하여 구할 수 있습니다.
    ① [기본 공식] $e_{ss} = \lim_{s \to 0} s [ \frac{1}{1 + G(s)} \cdot \frac{1}{s} ]$
    ② [숫자 대입] $e_{ss} = \lim_{s \to 0} \frac{1}{1 + \frac{1}{s^2 + 2s + 3}}$
    ③ [최종 결과] $e_{ss} = \frac{1}{1 + \frac{1}{3}} = \frac{3}{4} = 0.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 오차 발생시간과 오차의 크기로 둘러싸인 면적에 비례하여 동작하는 것은?

  1. P 동작
  2. I 동작
  3. D 동작
  4. PD 동작
(정답률: 39%)
  • I(적분) 동작은 오차를 시간에 대해 적분하여 그 누적값(면적)에 비례해 동작함으로써 정상 상태 오차를 제거하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 온도 보상용으로 사용되는 소자는?

  1. 서미스터
  2. 바리스터
  3. 제너다이오드
  4. 버랙터다이오드
(정답률: 61%)
  • 서미스터는 온도 변화에 따라 저항값이 민감하게 변하는 특성이 있어 온도 보상용 소자로 사용됩니다.

    오답 노트
    바리스터: 서지 전압 보호용
    제너다이오드: 정전압 회로용
    버랙터다이오드: 가변 용량용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 저항 8[Ω]과 유도리액턴스 6[Ω]이 직렬접속된 회로의 역률은?

  1. 0.6
  2. 0.8
  3. 0.9
  4. 1
(정답률: 54%)
  • 직렬 RL 회로에서 역률은 전체 임피던스에 대한 저항의 비율로 계산합니다.
    ① [기본 공식] $\cos \theta = \frac{R}{\sqrt{R^2 + X_L^2}}$
    ② [숫자 대입] $\cos \theta = \frac{8}{\sqrt{8^2 + 6^2}}$
    ③ [최종 결과] $\cos \theta = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전동기 2차측에 기동저항기를 접속하고 비례 추이를 이용하여 기동하는 전동기는?

  1. 단상 유도전동기
  2. 2상 유도전동기
  3. 권선형 유도전동기
  4. 2중 농형 유도전동기
(정답률: 50%)
  • 권선형 유도전동기는 2차 회로에 외부 저항을 삽입할 수 있어, 2차 저항과 슬립의 곱을 일정하게 유지함으로써 기동 토크를 조절하는 비례 추이 특성을 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 온 오프(on-off) 동작에 관한 설명으로 옳은 것은?

  1. 응답속도는 빠르나 오프셋이 생긴다.
  2. 사이클링은 제거할 수 있으나 오프셋이 생긴다.
  3. 간단한 단속적 제어동작이고 사이클링이 생긴다.
  4. 오프셋은 없앨 수 있으나 응답시간이 늦어질 수 있다.
(정답률: 51%)
  • 온 오프(on-off) 제어는 제어 대상이 설정값의 상하한에서만 동작하는 가장 간단한 단속적 제어 방식이며, 이로 인해 제어량이 설정값을 중심으로 계속 진동하는 사이클링 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하여 목표값의 임의의 변화에 항상 추종되도록 구성된 제어장치는?

  1. 서보기구
  2. 자동조정
  3. 정치제어
  4. 프로세스 제어
(정답률: 62%)
  • 물체의 위치, 방위, 자세와 같은 기계적 변위를 제어량으로 하여 목표값에 추종하도록 하는 장치를 서보기구라고 합니다.

    오답 노트
    자동조정: 속도, 회전력, 전압, 주파수, 역률 등을 제어합니다.
    프로세스 제어: 온도, 압력, 유량 등을 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 검출용 스위치에 속하지 않는 것은?

  1. 광전스위치
  2. 액면스위치
  3. 리미트스위치
  4. 누름버튼스위치
(정답률: 58%)
  • 검출용 스위치는 위치, 액면, 온도, 압력 등을 감지하는 용도이며, 누름버튼스위치는 사용자가 직접 조작하는 조작용 스위치입니다.

    오답 노트
    광전스위치, 액면스위치, 리미트스위치: 각각 빛, 액체 표면, 기계적 접촉을 통해 상태를 검출하는 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 공작기계의 물품 가공을 위하여 주로 펄스를 이용한 프로그램 제어를 하는 것은?

  1. 수치 제어
  2. 속도 제어
  3. PLC 제어
  4. 계산기 제어
(정답률: 50%)
  • 수치 제어는 컴퓨터 등의 제어장치를 통해 펄스 형태의 프로그램으로 공작기계를 자동 제어하는 기술입니다.

    오답 노트
    PLC 제어: 프로그램 가능 논리 제어 장치를 이용한 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 제어에 해당하는 것은?

  1. 개방 제어
  2. 시퀀스 제어
  3. 개루프 제어
  4. 폐루프 제어
(정답률: 60%)
  • 출력된 제어량을 검출부가 다시 입력측으로 되돌려 목표값과 비교하는 피드백 구조를 가지고 있으므로 폐루프 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음과 같은 회로에서 i2가 0 이 되기 위한 C의 값은? (단, L은 합성인덕턴스, M은 상호인덕턴스이다.)

  1. 1/wL
  2. 1/w2L
  3. 1/wM
  4. 1/w2M
(정답률: 36%)
  • 제시된 회로는 켐벨 브릿지(Campbell Bridge) 회로이며, $i_{2} = 0$이 되는 평형 조건에서의 커패시턴스 $C$ 값을 구하는 문제입니다.
    ① [기본 공식] $C = \frac{1}{\omega^{2}M}$
    ② [숫자 대입] $C = \frac{1}{\omega^{2}M}$
    ③ [최종 결과] $C = \frac{1}{\omega^{2}M}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
