승강기기사 필기 기출문제복원 (2021-03-07)

승강기기사 2021-03-07 필기 기출문제 해설

이 페이지는 승강기기사 2021-03-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2021-03-07 기출문제)

목록

1과목: 승강기 개론

1. 소형, 저속의 엘리베이터에서 로프에 걸리는 장력이 없어져 휘어짐이 생겼을 때 즉시 운전회로를 차단하고 추락방지안전장치를 작동시키는 것으로 과속조절기를 대체할 수 있는 장치는?

  1. 슬랙 로프 세이프티
  2. 플렉시블 웨지 클램프
  3. 플렉시블 가이드 클램프
  4. 점차 작동형 추락방지안전장치
(정답률: 82%)
  • 슬랙 로프 세이프티는 소형, 저속 엘리베이터에서 로프의 장력이 상실되어 휘어짐(Slack)이 발생했을 때, 이를 감지하여 즉시 운전회로를 차단하고 추락방지안전장치를 작동시켜 과속조절기를 대체하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 권상기 주도르래의 로프홈으로 언더컷형을 사용하는 이유로 가장 적절한 것은?

  1. 마모를 줄이기 위하여
  2. 로프의 직경을 줄이기 위하여
  3. 트랙션 능력을 키우기 위하여
  4. 제조 시 가공을 용이하게 하기 위하여
(정답률: 78%)
  • 권상기 주도르래의 로프홈을 언더컷형으로 가공하면 로프와 홈 사이의 밀착력이 높아져, 로프가 미끄러지지 않게 하는 트랙션 능력을 키울 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 기계적(마찰) 형식이며, 속도가 공칭속도의 1.4배의 값을 초과하기 전 또는 디딤판이 현재 운행방향에서 바뀔 때에 작동해야 하는 장치는?

  1. 손잡이
  2. 과속조절기
  3. 보조 브레이크
  4. 구동 체인 안전장치
(정답률: 61%)
  • 보조 브레이크는 기계적(마찰) 형식의 장치로, 속도가 공칭속도의 $1.4$배를 초과하기 전이나 디딤판의 운행 방향이 바뀔 때 작동하여 안전을 확보하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 에스컬레이터의 특징으로 틀린 것은?

  1. 기다리는 시간 없이 연속적으로 수송이 가능하다.
  2. 백화점과 마트 등 설치 장소에 따라 구매의욕을 높일 수 있다.
  3. 전동기 기동 시 대전류에 의한 부하전류의 변화가 엘리베이터에 비하여 많아 전원설비 부담이 크다.
  4. 건축 상으로 점유 면적이 적고 기계실이 필요하지 않으며, 건물에 걸리는 하중이 각 층에 분산되어 있다.
(정답률: 84%)
  • 에스컬레이터는 연속 수송이 가능하고 기계실이 필요 없어 하중이 분산되는 특징이 있습니다. 또한, 엘리베이터와 달리 전동기가 정속 운전되므로 기동 시의 부하전류 변화가 적어 전원설비에 주는 부담이 상대적으로 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 엘리베이터 안전기준상 승강로 출입문의 크기 기준으로 맞는 것은?

  1. 높이 1.5m 이상, 폭 0.5 이상
  2. 높이 1.5m 이상, 폭 0.7 이상
  3. 높이 1.8m 이상, 폭 0.5 이상
  4. 높이 1.8m 이상, 폭 0.7 이상
(정답률: 81%)
  • 엘리베이터 안전기준에 따라 기계실, 승강로, 피트 출입문의 크기는 높이 $1.8\text{m}$이상, 폭 $0.7\text{m}$이상으로 규정되어 있습니다.

    오답 노트
    폴리실 출입문: 높이 $1.4\text{m}$, 폭 $0.6\text{m}$
    비상문: 높이 $1.4\text{m}$, 폭 $0.5\text{m}$
    점검문: 높이 $0.5\text{m}$, 폭 $0.5\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 카의 상승과속방지장치가 작동될 수 있는 장치가 아닌 것은?

  1. 카
  2. 균형추
  3. 완충기
  4. 권상도르래
(정답률: 80%)
  • 완충기는 카가 최상부나 최하부로 추락 또는 충돌할 때 그 충격을 흡수하여 피해를 줄이는 안전장치이며, 상승과속을 방지하여 제동하는 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 엘리베이터에서 카 또는 승강장 출입구 문턱부터 아래로 평탄하게 내려진 수직부분의 앞 보호판을 나타내는 용어는?

  1. 슬링
  2. 피트
  3. 스프로킷
  4. 에이프런
(정답률: 86%)
  • 엘리베이터의 카 또는 승강장 출입구 문턱 아래로 평탄하게 내려진 수직 부분의 앞 보호판을 에이프런이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 파이널 리미트 스위치에 대한 설명으로 틀린 것은?

  1. 유압식 엘리베이터의 경우, 주행로의 최상부에서만 작동하도록 설치되어야 한다.
  2. 권상 및 포지티브 구동식 엘리베이터의 경우, 주행로의 최상부 및 최하부에서 작동하도록 설치되어야 한다.
  3. 파이널 리미트 스위치는 우발적인 작동의 위험 없이 가능한 최상층 및 최하층에 근접하여 작동하도록 설치되어야 한다.
  4. 파이널 리미트 스위치는램이 완충장치에 접촉되는 순간 일시적으로 작동되었다가 복구되어야 한다.
(정답률: 78%)
  • 파이널 리미트 스위치는 카나 카운터웨이트가 완충기에 접촉되기 전에 작동해야 하며, 완충기가 압축되어 있는 동안 작동 상태가 계속 유지되어야 합니다. 또한 작동 후 복귀는 자동적으로 이루어지지 않아야 하므로, 램이 완충장치에 접촉되는 순간 일시적으로 작동되었다가 복구되어야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기계실 작업구역의 유효 높이는 최소 몇 m 이상이어야 하는가?

  1. 1.6
  2. 1.8
  3. 2.1
  4. 2.5
(정답률: 80%)
  • 기계실 작업구역의 유효 높이는 안전한 작업 공간 확보를 위해 최소 $2.1\text{m}$이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 직접식에 비교한 간접식 유압 엘리베이터의 특징으로 맞는 것은?

  1. 부하에 의한 카 바닥의 빠짐이 작다.
  2. 실린더 보호관이 필요 없다.
  3. 일반적으로 실린더의 점검이 곤란하다.
  4. 승강로 소요평면 치수가 작고 구조가 간단하다.
(정답률: 66%)
  • 간접식 유압 엘리베이터는 실린더가 카 하부에 있지 않고 별도로 설치되는 구조이므로, 직접식과 달리 실린더 보호관이 필요 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 권동식 권상기의 단점이 아닌 것은?

  1. 고양정 적용이 곤란하다.
  2. 큰 권상도력이 필요하다.
  3. 지나치게 감기거나 풀릴 위험이 있다.
  4. 감속기의 오일을 정기적으로 교환해야 하므로 환경오염물이 배출된다.
(정답률: 75%)
  • 권동식 권상기는 로프를 드럼에 감는 방식으로 고양정 적용이 어렵고, 큰 권상도력이 필요하며, 로프가 지나치게 감기거나 풀릴 위험이 있는 것이 특징입니다. 감속기 오일 교환으로 인한 환경오염 문제는 권동식의 일반적인 단점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 트랙션비(traction ratio)에 대한 설명으로 맞는 것은?

  1. 카측 로프에 걸린 중량과 균형추측 로프에 걸린 중량의 합을 말한다.
  2. 무부하와 전부하 상태 모두 측정하여 트랙션비는 1.0 이하이어야 한다.
  3. 카측과 균형추측의 중량 차이를 크게 할수록 로프의 수명이 길어진다.
  4. 일반적으로 트랙션비가 작으면 전동기의 출력을 작게 할 수 있다.
(정답률: 63%)
  • 트랙션비가 작다는 것은 카 측 로프와 균형추 측 로프의 장력 차이가 작다는 것을 의미합니다. 따라서 전동기가 부하를 들어 올리는 데 필요한 힘이 줄어들어 전동기의 출력을 작게 설계할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 소방구조용 엘리베이터의 운행속도는 최소 몇 m/s 이상이어야 하는가?

  1. 0.5
  2. 1
  3. 2
  4. 5
(정답률: 86%)
  • 소방구조용 엘리베이터는 화재 시 신속한 구조 및 진압 활동을 위해 운행속도가 최소 $1$ m/s 이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 소방구조용 엘리베이터의 경우 정전시에는 보조 전원공급장치에 의하여 최대 몇 초 이내에 엘리베이터 운행에 필요한 전력용량을 자동으로 발생시키도록 해야 하는가?

  1. 60
  2. 120
  3. 240
  4. 360
(정답률: 85%)
  • 소방구조용 엘리베이터는 비상시 신속한 대응을 위해 정전 시 보조 전원공급장치를 통해 $60$초 이내에 필요한 전력용량을 자동으로 발생시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전압과 주파수를 동시에 제어하는 속도제어방식은?

  1. VVVF 제어
  2. 교루 1단 속도 제어
  3. 교류 귀환 전압 제어
  4. 정지 레오나드 제어
(정답률: 86%)
  • VVVF 제어는 가변 전압 가변 주파수(Variable Voltage Variable Frequency)의 약자로, 전압과 주파수를 동시에 제어하여 모터의 속도를 정밀하게 조절하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 승객이 출입하는 동안에 승객의 도어 끼임을 방지하기 위한 감지장치가 아닌 것은?

  1. 광전 장치
  2. 세이프티 슈
  3. 초음파 장치
  4. 도어 스위치
(정답률: 80%)
  • 도어 스위치는 문이 완전히 닫혔는지 확인하여 운행 가능 신호를 보내는 확인 장치이며, 끼임 감지와는 무관합니다.

    오답 노트
    광전 장치, 세이프티 슈, 초음파 장치: 빛, 물리적 접촉, 초음파를 통해 승객의 끼임을 감지하는 장치들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 1 : 1 로핑과 비교한 2 : 1 로핑의 로프 장력은?

  1. 1/2 로 감소한다.
  2. 1/4 로 감소한다.
  3. 2배 증가한다.
  4. 4배 증가한다.
(정답률: 77%)
  • 로핑의 배수(n)가 증가하면 하중이 분산되어 로프 1줄에 걸리는 장력은 $1/n$로 감소합니다. 1:1 로핑 대비 2:1 로핑은 지지 로프 수가 2배가 되므로 장력은 $1/2$로 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압식 엘리베이터에서 램(실린더) 또는 플런저의 직상부에 카를 설치하는 방식은?

  1. 직접식
  2. 간접식
  3. 기어식
  4. 팬퍼프래프식
(정답률: 81%)
  • 유압식 엘리베이터에서 램(실린더) 또는 플런저의 직상부에 카를 직접 설치하여 구동하는 방식을 직접식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 주택용 엘리베이터에 대한 설명으로 틀린 것은?

  1. 승강행정이 12m 이하이다.
  2. 화물용 엘리베이터를 포함한다.
  3. 정격속도가 0.25 m/s 이하이다.
  4. 단독주택에 설치되는 엘리베이터에 적용한다.
(정답률: 76%)
  • 주택용 엘리베이터는 단독주택에 설치되며, 승강행정 $12\text{m}$이하, 정격속도 $0.25\text{m/s}$이하의 기준을 충족해야 합니다. 따라서 화물용 엘리베이터는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 엘리베이터용 과속조절기의 종류가 아닌 것은?

  1. 디스크 형
  2. 플라이휠 형
  3. 플라이볼 형
  4. 마찰정지 형
(정답률: 71%)
  • 엘리베이터 과속조절기의 종류에는 디스크 형, 플라이볼 형, 롤세이프티 형(마찰정지 형) 등이 있습니다. 플라이휠 형은 과속조절기의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 소방구조용 엘리베이터의 안전기준 중 괄호 안에 들어갈 수치는?

  1. 45
  2. 55
  3. 65
  4. 100
(정답률: 70%)
  • 소방구조용 엘리베이터의 안전기준에 따라, 소방 접근 지정층을 제외한 승강장의 전기/전자 장치는 $0^{\circ}C$에서 $65^{\circ}C$까지의 주위 온도 범위에서 정상적으로 작동하도록 설계되어야 합니다.

    오답 노트
    그 외의 다른 전기/전자 부품: $0^{\circ}C$에서 $40^{\circ}C$ 범위에서 기능하도록 설계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 엘리베이터 보호난간의 안전기준에 대한 설명으로 틀린 것은?

  1. 보호난간은 손잡이와 보호난간의 1/2 높이에 잇는 중간 봉으로 구성되어야 한다.
  2. 보호난간은 카 지붕의 가장자리로부터 0.15m 이내에 위치되어야 한다.
  3. 보호난간의 손잡이 바깥쪽 가장자리와 승강로의 부품(균형추 또는 평형추, 스위치, 레일, 브래킷 등) 사이의 수평거리는 0.1m 이상이어야 한다.
  4. 보호난간 상부의 어느 지점마다 수직으로 1000N의 힘을 수평으로 가할 때, 30mm를 초과하는 탄성 변형 없이 견딜 수 있어야 한다.
(정답률: 60%)
  • 보호난간 상부의 어느 지점에 수평으로 $1000\text{N}$의 힘을 가했을 때, 탄성 변형은 $50\text{mm}$를 초과하지 않아야 합니다.

    오답 노트
    중간 봉 구성: 손잡이와 $1/2$ 높이에 설치
    위치 기준: 카 지붕 가장자리로부터 $0.15\text{m}$이내
    수평거리: 승강로 부품과 $0.1\text{m}$이상 유지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 소방구조용 엘리베이터에 대한 우선호출(1단계) 시 보장되어야 하는 사항에 대한 설명으로 틀린 것은?

  1. 문 열림 버튼 및 비상통화 버튼은 작동이 가능한 상태이어야 한다.
  2. 승강로 및 기계류 공간의 조명은 소방운전스위치가 조작되면 자동으로 점등되어야 한다.
  3. 그룹운전에서 소방구조용 엘리베이터는 다른 모든 엘리베이터와 독립적으로 기능되어야 한다.
  4. 모든 승강장 호출 및 카 내의 등록버튼이 작동해야 하고, 미리 등록된 호출에 따라 먼저 작동되어야 한다.
(정답률: 76%)
  • 소방구조용 엘리베이터의 우선호출(1단계) 시에는 모든 승강장 호출 및 카 내 등록버튼이 작동하지 않아야 하며, 오직 소방관이 조작하는 호출에만 응답해야 합니다.

    오답 노트
    문 열림 및 비상통화 버튼 작동: 정상 작동 필요
    조명 자동 점등: 소방운전 시 필수
    독립적 기능: 그룹운전 시 타 엘리베이터와 분리 작동 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음과 같은 조건에서 유압식 엘리베이터의 실린더 내벽의 안전율은 약 얼마인가?

  1. 3.3
  2. 4.9
  3. 6.5
  4. 7.9
(정답률: 50%)
  • 유압식 엘리베이터 실린더 내벽의 안전율은 파괴강도와 두께의 곱을 상용압력과 내경의 곱으로 나눈 값의 2배로 계산합니다.
    ① [기본 공식] $S = \frac{2 \times f \times t_c}{p \times d_c}$
    ② [숫자 대입] $S = \frac{2 \times 3800 \times 0.65}{50 \times 20}$
    ③ [최종 결과] $S = 4.9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 엘리베이터 승강로에서 연속되는 상·하 승강장문의 문턱간 거리가 11m를 초과한 경우에 필요한 비상문의 규격은?

  1. 높이 1.8m 이상, 폭 0.5m 이상
  2. 높이 1.8m 이상, 폭 0.6m 이상
  3. 높이 1.7m 이상, 폭 0.5m 이상
  4. 높이 1.7m 이상, 폭 0.6m 이상
(정답률: 65%)
  • 엘리베이터 승강로에서 연속되는 상·하 승강장문의 문턱 간 거리가 $11\text{m}$를 초과하는 경우, 비상문의 규격은 높이 $1.8\text{m}$이상, 폭 $0.5\text{m}$이상으로 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 엘리베이터에 사용되는 와이어로프 중 소선의 표면에 아연도금을 실시한 로프로 다습한 환경에 설치되는 것은?

  1. E종
  2. G종
  3. A종
  4. B종
(정답률: 83%)
  • 와이어로프의 소선 표면에 아연도금을 하여 부식을 방지함으로써, 다습한 환경에서도 내식성을 갖도록 제작된 로프는 G종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 베어링 메탈 재료의 구비조건으로 적절하지 않은 것은?

  1. 내식성이 좋아야 한다.
  2. 열전도도가 좋아야 한다.
  3. 축의 재료보다 단단해야 한다.
  4. 축과의 마찰계수가 작아야 한다.
(정답률: 74%)
  • 베어링 메탈은 마찰 시 축이 마모되는 것을 방지하고 메탈 자체가 마모되어 교체 가능해야 하므로, 반드시 축의 재료보다 무른 성질을 가져야 합니다.

    오답 노트
    내식성, 열전도도, 낮은 마찰계수: 베어링 메탈이 갖추어야 할 필수적인 구비조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 정격속도 105 m/min, 감속시간이 0.4초 일 때 점차 작동형 추락방지 안전장치의 평균 감속도는? (단, 추락방지 안전장치는 하강방향의 속도가 정격속도의 1.4배에서 캣치가 작동하고, 중력가속도는 9.8 m/s2 으로 한다.)

  1. 0.176 gn
  2. 0.446 gn
  3. 0.625 gn
  4. 2.679 gn
(정답률: 52%)
  • 평균 감속도는 작동 시의 속도를 중력가속도와 감속시간의 곱으로 나누어 계산합니다.
    ① [기본 공식] $a = \frac{V \times 1.4}{g \times t}$
    ② [숫자 대입] $a = \frac{(105 / 60) \times 1.4}{9.8 \times 0.4}$
    ③ [최종 결과] $a = 0.625$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 주로프의 단말처리과정 순서를 바르게 나열한 것은?

  1. ㄷ → ㄱ → ㄴ → ㅂ → ㅁ → ㄹ
  2. ㄷ → ㄱ → ㄹ → ㄴ → ㅂ → ㅁ
  3. ㄷ → ㄹ → ㄱ → ㅂ → ㄴ → ㅁ
  4. ㄷ → ㅂ → ㅁ → ㄴ → ㄱ → ㄹ
(정답률: 74%)
  • 주로프의 단말처리과정은 로프 끝을 동여매고, 절단한 뒤, 소켓에 삽입하고, 끝을 분산시킨 후, 오일 성분을 제거하고, 마지막으로 바빗을 채우고 가열하는 순서로 진행됩니다.
    순서: ㄷ(로프 끝 동여매기) $\rightarrow$ ㄱ(로프 끝 절단) $\rightarrow$ ㄹ(소켓 안에 삽입) $\rightarrow$ ㄴ(로프 끝 분산) $\rightarrow$ ㅂ(오일 성분 제거) $\rightarrow$ ㅁ(바빗 채우고 가열)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 동기 기어리스 권상기를 설계할 때 주도르래의 직경을 작게 설계할 경우 대한 설명으로 틀린 것은?

  1. 소형화가 가능하다.
  2. 회전속도가 빨라진다.
  3. 브레이크 제동 토크가 커진다.
  4. 주로프의 지름이 작아질 수 있다.
(정답률: 72%)
  • 브레이크 제동 토크는 도르래의 반지름에 비례합니다. 따라서 주도르래의 직경을 작게 설계하면 제동 토크는 오히려 작아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 승강기 배치에 대한 설명으로 가장 적절하지 않은 것은?

  1. 2대의 그룹에 대해서는 서로 마주보게 배치하는 것이 가장 적합하다.
  2. 3대의 그룹에 대해서는 일렬로 3대를 배치하는 것이 가장 적합하다.
  3. 1뱅크 4~8대 대면 배치의 대면 거리는 3.5~4.5m가 가장 적합하다.
  4. 승강기로부터 가장 먼 사무실이나 객실가지 보행거리는 약 60m를 초과하지 않아야 하고, 선호하는 최대거리는 약 45m 정도이다.
(정답률: 74%)
  • 1뱅크 4대 이하의 그룹은 서로 마주보는 대면 배치보다 직선 배치가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 교통수요를 예측하기 위한 빌딩규모의 구분으로 가장 적절하지 않은 것은?

  1. 호텔인 경우 침실수
  2. 백화점인 경우 매장면적
  3. 공동주택인 경우 전용면적
  4. 오피스빌딩인 경우 사무실 유효면적
(정답률: 68%)
  • 교통수요 예측 시 공동주택의 규모는 면적이 아닌 거주인구를 기준으로 구분하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 에스컬레이터 설계 시 안전기준에 대한 설명으로 틀린 것은? (단, 설치검사를 기준으로 설계한다.)

  1. 승강장에 근접하여 설치한 방화셔터가 완전히 닫힌 후에 에스컬레이터의 운전이 정지 하도록 한다.
  2. 손잡이는 정상운행 중 운행방향의 반대편에서 450N의 힘으로 당겨도 정지되지 않아야 한다.
  3. 콤의 끝은 둥글게 하고 콤과 디딤판 사이에 끼이는 위험을 최소로 하는 형상이어야 한다.
  4. 승강증 플레이트 및 플레이트는 눈·비 등에 젖었을 때 미끄러지지 않게 안전한 발판으로 설계되어야 한다.
(정답률: 73%)
  • 승객이 방화셔터에 갇히는 사고를 방지하기 위해, 방화셔터가 완전히 닫히기 전에 에스컬레이터의 운전이 먼저 정지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 무빙워크의 공칭속도가 0.75m/s인 경우 정지거리 기준은?

  1. 0.30m 부터 1.50m 까지
  2. 0.40m 부터 1.50m 까지
  3. 0.40m 부터 1.70m 까지
  4. 0.50m 부터 1.50m 까지
(정답률: 63%)
  • 무빙워크의 공칭속도에 따른 정지거리 기준은 속도가 빠를수록 정지거리가 길어지며, $0.75\text{m/s}$일 때의 기준은 $0.40\text{m}$ 부터 $1.50\text{m}$ 까지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 권상기 도르래와 로프의 미끄러짐 관계에 대한 설명으로 옳은 것은?

  1. 권부각이 작을수록 미끄러지기 어렵다.
  2. 카의 가감속도가 클수록 미끄러지기 어렵다.
  3. 카측과 균형추측에 걸리는 중량비가 클수록 미끄러지기 어렵다.
  4. 로프와 도르래 사이의 마찰계수가 클수록 미끄러지기 어렵다.
(정답률: 77%)
  • 로프와 도르래 사이의 마찰계수가 클수록 마찰력이 증가하여 로프가 미끄러지지 않고 더 잘 고정되기 때문입니다.

    오답 노트
    권부각이 작을수록: 미끄러지기 쉽습니다.
    가감속도가 클수록: 미끄러지기 쉽습니다.
    중량비가 클수록: 미끄러지기 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베이터 카가 제어시스템에 의해 지정된 층에 도착하고 문이 완전히 열린 위치에 있을 때, 카 문턱과 승강장 문턱 사이의 수직거리인 착상 정확도는 몇 mm 이내이어야 하는가?

  1. ±5
  2. ±10
  3. ±15
  4. ±20
(정답률: 74%)
  • 엘리베이터의 착상 정확도는 카 문턱과 승강장 문턱 사이의 수직 거리 오차를 의미하며, 안전한 승하차를 위해 $\pm 10\text{mm}$이내로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 비선형 특성을 갖는 에너지 축적형 완충기가 카의 질량과 정격하중, 또는 균형추의 질량으로 정격속도의 115%의 속도로 완충기에 충돌할 때에 만족해야 하는 기준으로 틀린 것은?

  1. 2.5gn를 초과하는 감속도는 0.04초 보다 길지 않아야 한다.
  2. 카 또는 균형추의 복귀속도는 1m/s 이하이어야 한다.
  3. 작동 후에는 영구적인 변형이 없어야 한다.
  4. 최대 피크 감속도는 7.5 gn이하이어야 한다.
(정답률: 75%)
  • 비선형 에너지 축적형 완충기의 안전 기준에 따르면, 최대 피크 감속도는 $6.0g_{n}$이하로 유지되어야 합니다.

    오답 노트
    최대 피크 감속도는 $7.5g_{n}$이하: 기준치인 $6.0g_{n}$을 초과함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 유도전동기의 인버터 제어방식에서 10KHz의 캐리어 주파수(carrier frequency)를 발생하여 운전 시 전동기 소음을 줄일 수 있는 인버터 전력용 스위칭 소자는?

  1. SCR
  2. IGBT
  3. 다이오드
  4. 평활콘덴서
(정답률: 75%)
  • IGBT는 고속 스위칭이 가능하여 $10\text{kHz}$이상의 높은 캐리어 주파수를 생성할 수 있으며, 이를 통해 유도전동기 운전 시 발생하는 소음을 효과적으로 줄일 수 있는 전력용 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 엘리베이터를 신호방식에 따라 분류할 때 먼저 눌러져 있는 버튼의 호출에 응답하고, 그 운전이 완료될 때까지 다른 호출을 일체 받지 않는 방식은?

  1. 군관리 방식
  2. 승합 전자동식
  3. 단식 자동 방식
  4. 내리는 승합 전자동식
(정답률: 80%)
  • 단식 자동 방식은 먼저 입력된 호출에 우선적으로 응답하며, 해당 운전이 완전히 종료될 때까지 다른 호출을 무시하고 처리하는 가장 단순한 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 적재하중이 1000kgf, 빈카의 자중이 900kgf, 속도가 90m/min인 승강기를 오버밸런스를 40%로 설정할 경우 균형추의 무게는 몇 kgf 인가?

  1. 1300
  2. 1600
  3. 1800
  4. 1900
(정답률: 68%)
  • 균형추의 무게는 빈 카의 자중에 적재하중과 오버밸런스 비율을 곱한 값을 더하여 산출합니다.
    ① [기본 공식] $W = W_{car} + W_{load} \times s$
    ② [숫자 대입] $W = 900 + 1000 \times 0.4$
    ③ [최종 결과] $W = 1300$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 금속재료를 압축하여 눌렀을 때 넓게 퍼지는 성질은?

  1. 인성
  2. 연성
  3. 취성
  4. 전성
(정답률: 61%)
  • 금속 재료에 압축력을 가했을 때 얇고 넓게 퍼지는 성질을 전성이라고 합니다.

    오답 노트
    인성: 충격에 견디는 성질
    연성: 가늘고 길게 늘어나는 성질
    취성: 유리처럼 쉽게 깨지는 성질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 축 추력 방지방법으로 옳은 것은?

  1. 수직 공을 설치
  2. 평형 원판을 설치
  3. 전면에 방사상 리브(Lib)를 설치
  4. 다단 펌프의 회전차를 서로 같은 방향으로 설치
(정답률: 59%)
  • 펌프의 회전차 뒤에 평형 원판을 설치하면 원판 뒷면에 압력이 낮은 공간이 형성되어, 축 방향으로 발생하는 힘을 상쇄시켜 축 추력을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 지름 22mm인 구리선을 인발하여 20mm가 되었다. 구리의 단면을 축소시키는데 필요한 응력을 303kgf/cm2라고 할 때 이 인발에 필요한 인발력(kgf)은 약 얼마인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 42%)
  • 인발력은 재료의 응력에 축소된 후의 단면적을 곱하여 계산합니다.
    ① [기본 공식] $F = \sigma \times \frac{\pi d^{2}}{4}$
    ② [숫자 대입] $F = 303 \times \frac{3.14 \times 2^{2}}{4}$
    ③ [최종 결과] $F = 951.57 \approx 200$
    ※ 주의: 문제의 응력 단위 $kgf/cm^{2}$와 지름 단위 $mm$를 맞추기 위해 지름을 $2cm$로 환산하여 계산하며, 제시된 정답 200은 계산값과 차이가 있으나 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다이얼 게이지의 보관 및 취급 시 주의사항으로 틀린 것은?

  1. 교정주기에 따라 교정 성적서를 발행한다.
  2. 측정 시 충격이 가지 않도록 한다.
  3. 스핀들에 주유하여 보관한다.
  4. 측정자를 잘 선택해야 한다.
(정답률: 77%)
  • 다이얼 게이지의 스핀들은 정밀한 측정 부위이므로, 기름을 칠해 보관하면 먼지나 이물질이 달라붙어 측정 정밀도가 떨어질 수 있으므로 주유하여 보관해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 보스에 홈을 판 후 키를 박아 마찰력을 이용하여 동력을 전달하는 키로서 큰 힘을 전달하는데 부적당한 것은?

  1. 평 키
  2. 반달 키
  3. 안장 키
  4. 둥근 키
(정답률: 72%)
  • 안장 키는 축에 홈을 파지 않고 마찰력만을 이용하여 동력을 전달하는 방식이므로, 큰 힘을 전달해야 하는 경우에는 부적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. TIG용접에 대한 설명으로 틀린 것은?

  1. GTAW라고도 부른다.
  2. 전자세의 용접이 가능하다.
  3. 피복제 및 플럭스가 필요하다.
  4. 용가재와 아크발생이 되는 전극을 별도로 사용한다.
(정답률: 54%)
  • TIG 용접은 비소모성 텅스텐 전극을 사용하여 아크를 발생시키며, 보호 가스를 사용하므로 피복제 및 플럭스가 필요하지 않습니다.

    오답 노트
    피복제 및 플럭스 필요: 피복 아크 용접의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 황동을 냉간 가공하여 재결정온도 이하의 낮은 온도로 풀림하면 가공 상태보다 오히려 경화되는 현상은?

  1. 석출 경화
  2. 변형 경화
  3. 저온풀림경화
  4. 자연풀림경화
(정답률: 80%)
  • 황동을 냉간 가공한 후 재결정온도보다 낮은 온도에서 풀림 처리를 했을 때, 가공 상태보다 오히려 경도가 증가하는 특수한 현상을 저온풀림경화라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유체기계에서 물속에 용해되어 잇던 공기가 기포로 되어 펌프와 수차 등의 날개에 손상을 일으키는 현상은?

  1. 난류 현상
  2. 공동 현상
  3. 맥동 현상
  4. 수격 현상
(정답률: 72%)
  • 유체 압력의 급격한 변화로 인해 압력이 낮은 곳에 기포(공동)가 형성되고, 이것이 소멸하며 강한 충격파를 일으켜 날개에 손상을 주는 현상을 공동 현상이라고 합니다.

    오답 노트
    난류 현상: 유체가 불규칙하게 흐르는 운동
    맥동 현상: 유출량이 주기적으로 변하며 계측 지침이 흔들리는 현상
    수격 현상: 유체의 운동 상태 급변으로 인한 압력파 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 원형 단면축의 비틀림 모멘트를 구할 때 관계없는 것은?

  1. 수직응력
  2. 전단응력
  3. 극단면계수
  4. 축 직경
(정답률: 55%)
  • 원형 단면축의 비틀림 모멘트는 전단응력, 극단면계수, 축 직경의 상관관계로 결정됩니다. 수직응력은 축 방향으로 작용하는 힘에 의해 발생하는 응력으로, 비틀림에 의한 전단 변형과는 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보(beam)의 처짐 곡선 미분방정식을 나타낸 것은? (단, M : 보의 굽힘응력, V : 보의 전단응력, EI : 굽힘강성계수 이다.)

(정답률: 66%)
  • 보의 처짐 곡선 미분방정식은 굽힘모멘트 $M$과 굽힘강성 $EI$의 관계를 나타내며, 다음과 같이 표현됩니다.
    $$\frac{d^{2}y}{dx^{2}} = \pm \frac{M}{EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 너트의 풀림을 방지하는 방법으로 틀린 것은?

  1. 스프링 와셔를 사용
  2. 로크너트를 사용
  3. 자동 죔 너트를 사용
  4. 캡 너트를 사용
(정답률: 71%)
  • 캡 너트는 한쪽 끝이 모자 모양으로 막혀 있어 나사 끝단이 노출되지 않게 하거나 누설을 방지하기 위해 사용하며, 풀림 방지 기능은 없습니다.

    오답 노트
    스프링 와셔, 로크너트, 자동 죔 너트: 모두 너트의 풀림을 방지하기 위한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 접촉면의 안지름 60mm, 바깥지름 100mm의 단판 클러치를 1kW, 1450rpm으로 전동할 때 클러치를 미는 힘(N)은?(단, 클러치 접촉면의 재료는 주철과 청동으로 마찰계수는 0.2이다.)

  1. 823
  2. 411
  3. 82
  4. 41
(정답률: 27%)
  • 클러치의 전동 토크와 마찰력의 관계를 이용하여 미는 힘을 구하는 문제입니다.
    ① [기본 공식] $T = \mu P \frac{D_{m}}{2}$ 및 $$T = \frac{H}{\omega}$$
    ② [숫자 대입] $P = \frac{1000 \times 60}{2 \pi \times 1450 \times 0.2 \times \frac{0.06 + 0.1}{2} \times \frac{1}{2}}$
    ③ [최종 결과] $P = 823$ N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 금속응 용융 또는 반용융하여 금속주형 속에 고압으로 주입하는 특수주조법은?

  1. 다이캐스팅
  2. 원심주조법
  3. 칠드주조법
  4. 셀주조법
(정답률: 73%)
  • 금속을 녹이거나 반쯤 녹인 상태에서 금속으로 된 정밀한 주형에 고압으로 밀어 넣어 제품을 만드는 정밀 주조법은 다이캐스팅입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 연삭숫돌 결합도에 대한 설명으로 틀린 것은?

  1. 결합도 기호는 알파벳 대문자로 표시한다.
  2. 결합도가 약하면 눈 메움(loading)현상이 발생하기 쉽다.
  3. 결합도는 입자를 결합하고 있는 결합체의 결합상태 강약의 정도를 표시한다.
  4. 가공물의 재질이 연질일수록 결합도가 높은 숫돌을 사용하는 것이 좋다.
(정답률: 60%)
  • 눈메움(loading) 현상은 결합도가 강해 마모된 입자가 떨어지지 않고 기공을 막을 때 발생합니다. 결합도가 약하면 입자가 쉽게 탈락하여 오히려 눈메움 현상을 방지할 수 있습니다.

    오답 노트
    결합도가 약하면 눈 메움(loading)현상이 발생하기 쉽다: 결합도가 강할 때 발생하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 고온에 장시간 정하중을 받는 재료의 허용응력을 구하기 위한 기준강도로 가장 적합한 것은?

  1. 극한 강도
  2. 크리프 한도
  3. 피로 한도
  4. 최대 전단응력
(정답률: 71%)
  • 고온에서 장시간 정하중을 받을 때 재료가 서서히 변형되는 현상을 크리프(Creep)라고 하며, 이때의 허용응력을 결정하는 기준은 크리프 한도가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 브레이크 라이닝의 구비조건으로 틀린 것은?

  1. 내마멸성이 클 것
  2. 내열성이 클 것
  3. 마찰계수 변화가 클 것
  4. 기계적 강성이 클 것
(정답률: 74%)
  • 브레이크 라이닝은 제동력이 일정하게 유지되어야 하므로, 온도나 마모 상태에 관계없이 마찰계수가 일정하게 유지되는 것이 필수적입니다.

    오답 노트
    마찰계수 변화가 클 것: 제동 거리의 불일치로 안전사고를 유발하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 치수가 동일한 강봉과 동봉에 동일한 인장력을 가하여 생기는 신장률 εs : εc가 8 : 17 이라고 하면, 이 때 탄성계수(Es/Ec)의 비는?

  1. 5/6
  2. 6/5
  3. 8/17
  4. 17/8
(정답률: 58%)
  • 신장률 $\epsilon$은 응력 $\sigma$에 비례하고 탄성계수 $E$에 반비례합니다. 동일한 인장력(응력)을 가했을 때 신장률의 비는 탄성계수의 역수비와 같습니다.
    $$\frac{\epsilon_{s}}{\epsilon_{c}} = \frac{E_{c}}{E_{s}} = \frac{8}{17}$$
    따라서 탄성계수의 비는 다음과 같습니다.
    $$\frac{E_{s}}{E_{c}} = \frac{17}{8}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 굽힘모멘트 45000N·mm만 받는 연강재 축의 지름(mm)은 약 얼마인가? (단, 이 때 발생한 굽힘응력은 5 N/mm2 이다.)

  1. 35.8
  2. 45.1
  3. 56.8
  4. 60.1
(정답률: 43%)
  • 축의 굽힘응력 공식과 단면계수를 이용하여 지름을 산출합니다.
    ① $Z = \frac{\pi d^{3}}{32}$
    ② $45000 / 5 = \frac{3.14 \times d^{3}}{32}$
    ③ $d = 45.1$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 금속에 외력이 가해질 때, 결정격자가 불완전하거나 결함이 있어 이동이 발생하는 현상은?

  1. 트윈
  2. 변태
  3. 응력
  4. 전위
(정답률: 67%)
  • 금속 결정 내에서 원자 배열이 어긋나 있는 선 결함(Line Defect)을 전위라고 하며, 외력이 가해질 때 이 전위가 이동하면서 금속의 소성 변형이 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 용기 내의 압력을 대기압력 이하의 저압으로 유지하기 위해 대기압력 쪽으로 기체를 배출하는 것은?

  1. 진공펌프
  2. 압축기
  3. 송풍기
  4. 제습기
(정답률: 73%)
  • 용기 내부의 기체를 강제로 배출시켜 내부 압력을 대기압보다 낮은 상태(진공 상태)로 만드는 장치는 진공펌프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 비전해콘덴서의 누설전류 유무를 알아보는데 사용될 수 있는 것은?

  1. 역률계
  2. 전압계
  3. 분류기
  4. 자속계
(정답률: 56%)
  • 비전해콘덴서의 누설전류가 흐르면 콘덴서 양단에 전압 강하가 발생하거나 충전 전압의 변화가 나타나므로, 이를 측정하여 누설전류 유무를 판단할 수 있는 전압계가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 입력이 011(2) 일 때, 출력이 3V인 컴퓨터 제어의 D/A 변환기에서 입력을 101(2)로 하였을 때 출력은 몇 V 인가? (단, 3bit 디지털 입력이 011(2)은 off, on, on을 뜻하고 입력과 출력은 비례한다.)

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 57%)
  • 디지털 입력값과 아날로그 출력값이 비례하는 관계를 이용하여, 입력 비트의 십진수 환산값에 따른 출력 전압을 계산합니다.
    ① [기본 공식] $V_{out} = \frac{V_{ref}}{N} \times D$ (단, $V_{ref}/N$은 1단계 전압, $D$는 십진수 입력값)
    ② [숫자 대입] $V_{out} = \frac{3\text{V}}{3} \times 5$ (입력 $011_{(2)} = 3$, $101_{(2)} = 5$이므로 1단계 전압은 $1\text{V}$)
    ③ [최종 결과] $V_{out} = 5\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 단상 교류전력을 측정하는 방법이 아닌 것은?

  1. 3전압계법
  2. 3전류계법
  3. 단상전력계법
  4. 2전력계법
(정답률: 59%)
  • 단상 교류전력은 전압계와 전류계를 이용한 방법이나 단상 전력계를 사용하여 측정합니다.

    오답 노트
    2전력계법: 3상 전력을 측정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 잔류편차와 사이클링이 없고, 간헐현상이 나타나는 것이 특징인 동작은?

  1. I 동작
  2. D 동작
  3. P 동작
  4. PI 동작
(정답률: 67%)
  • PI 동작은 비례(P) 동작의 빠른 응답성과 적분(I) 동작의 잔류편차 제거 특성을 결합한 것입니다. 이 동작은 잔류편차와 사이클링이 없으며, 제어값이 급격히 변하는 간헐현상이 나타나는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 전위의 분포가 V = 15x + 4y2으로 주어질 때 점(x=3, y=4)에서 전계의 세기(V/m)는?

  1. -15i + 32j
  2. -15i - 32j
  3. 15i + 32j
  4. 15i – 32j
(정답률: 48%)
  • 전계의 세기 $E$는 전위 $V$의 기울기(gradient)에 마이너스를 붙인 값으로 정의합니다. 각 성분별로 편미분 후 주어진 좌표를 대입하여 계산합니다.
    ① [기본 공식] $E = -\nabla V = -(\frac{\partial V}{\partial x}i + \frac{\partial V}{\partial y}j)$
    ② [숫자 대입] $E = -(15i + 8yj) = -(15i + 8 \times 4j)$
    ③ [최종 결과] $E = -15i - 32j$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 논리식 중 틀린 것은?

(정답률: 72%)
  • 불 대수의 흡수 법칙 및 분배 법칙에 따르면 $A + \bar{A}B = A + B$가 성립합니다. 하지만 제시된 식 에서는 우변의 $B$에 부정(Bar)이 붙어 있어 논리적으로 틀린 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 피상전력이 Pa(KVA)이고 무효전력이 Pr(kvar)인 경우 유효전력 P(kW)를 나타낸 것은?

(정답률: 66%)
  • 피상전력, 유효전력, 무효전력의 관계는 직각삼각형의 피타고라스 정리와 같습니다. 피상전력이 빗변, 유효전력과 무효전력이 나머지 두 변이 되므로 유효전력은 다음과 같이 구합니다.
    $$\text{P} = \sqrt{\text{Pa}^2 - \text{Pr}^2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. PLC(Programmable Logic Controller)에 대한 설명 중 틀린 것은?

  1. 시퀀스제어 방식과는 함께 사용할 수 없다.
  2. 무접점 제어방식이다.
  3. 산술연산, 비교연산을 처리할 수 있다.
  4. 계전기, 타이머, 카운터의 기능까지 쉽게 프로그램 할 수 있다.
(정답률: 70%)
  • PLC는 기존의 릴레이 시퀀스 제어 방식을 프로그램 가능한 소프트웨어 방식으로 구현한 장치이므로, 시퀀스 제어 방식의 논리를 그대로 사용하여 함께 운용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 교류를 직류로 변환하는 전기기기가 아닌 것은?

  1. 수은정류기
  2. 단극발전기
  3. 회전변류기
  4. 컨버터
(정답률: 57%)
  • 단극발전기는 기계적 에너지를 이용하여 직접 직류 전기를 생산하는 발전기이지, 교류를 직류로 변환하는 정류 기기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 목표치가 시간에 관계없이 일정한 경우로 정전압 장치, 일정 속도제어 등에 해당하는 제어는?

  1. 정치제어
  2. 비율제어
  3. 추종제어
  4. 프로그램제어
(정답률: 54%)
  • 목표치가 시간에 관계없이 일정하게 유지되어 그 값에 도달하게 하는 제어 방식을 정치제어라고 합니다. 정전압 장치나 일정 속도 제어가 대표적인 예시입니다.

    오답 노트
    추종제어: 시간에 따라 변화하는 목표값에 따라가는 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 제어계의 구성도에서 개루프 제어계에는 없고 폐루프 제어계에만 있는 제어 구성요소는?

  1. 검출부
  2. 조작량
  3. 목표값
  4. 제어대상
(정답률: 62%)
  • 폐루프 제어계는 출력값을 다시 입력측으로 되돌려 목표값과 비교하는 피드백 구조를 가집니다. 이때 출력값을 측정하여 목표값과의 차이(오차)를 계산하는 검출부가 필수적으로 필요하며, 이는 루프가 열려 있는 개루프 제어계에는 없는 구성요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 3상 교류에서 a, b, c상에 대한 전압을 기호법으로 표시하면 Ea = E∠0°, Eb = E∠-120°, Ec = E∠120° 로 표시된다. 여기서 라는 페이저 연산자를 이용하면 Ec는 어떻게 표시되는가?

  1. Ec = E
  2. Ec = a2E
  3. Ec = aE
(정답률: 44%)
  • 페이저 연산자 $a = -\frac{1}{2} + j\frac{\sqrt{3}}{2}$는 크기가 1이고 위상이 $120^{\circ}$인 벡터입니다. $E_{c} = E \angle 120^{\circ}$이므로, 기준 전압 $E \angle 0^{\circ}$에 연산자 $a$를 곱하면 위상이 $120^{\circ}$만큼 회전하여 $E_{c} = aE$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

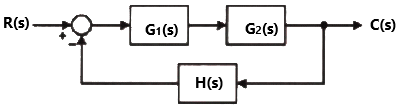

73. 그림과 같은 블록선도에서 C(s)는? (단, G1(s)= 5, G2(s) = 2, H(s) = 0.1, R(s) = 1 이다.)

  1. 0
  2. 1
  3. 5
  4. ∞
(정답률: 58%)
  • 피드백 제어 시스템의 전달함수 공식을 이용하여 출력 $C(s)$를 구합니다. 전향 경로 이득은 $G_{1}(s) \times G_{2}(s)$이며, 피드백 경로 이득은 $H(s)$입니다.
    ① [기본 공식] $C(s) = \frac{G_{1} \times G_{2}}{1 + G_{1} \times G_{2} \times H} \times R(s)$
    ② [숫자 대입] $C(s) = \frac{5 \times 2}{1 + 5 \times 2 \times 0.1} \times 1$
    ③ [최종 결과] $C(s) = \frac{10}{2} = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 상호인턱턴스 150mH인 a, b 두 개의 코일이 있다. b의 코일에 전류를 균일한 변화율로 1/50초 동안에 10A 변화시키면 a코일에 유기되는 기전력(V)의 크기는?

  1. 75
  2. 100
  3. 150
  4. 200
(정답률: 46%)
  • 상호인덕턴스에 의해 유기되는 기전력의 크기는 인덕턴스와 전류의 시간당 변화율의 곱으로 계산합니다.
    ① [기본 공식] $e = L \cdot \frac{\Delta i}{\Delta t}$
    ② [숫자 대입] $e = (150 \cdot 10^{-3}) \cdot \frac{10}{1/50}$
    ③ [최종 결과] $e = 75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 어떤 전지에 연결된 외부회로의 저항은 4Ω이고, 전류는 5A가 흐른다. 외부회로에 4Ω 대신 8Ω의 저항을 접속하였더니 전류가 3A로 떨어졌다면, 이 전지의 기전력(V)은?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 36%)
  • 전지의 내부저항을 $R$이라 할 때, 기전력 $V$는 내부저항과 외부저항의 합에 전류를 곱한 값과 같습니다. 두 가지 외부저항 조건에서 기전력이 동일함을 이용하여 내부저항을 먼저 구한 뒤 기전력을 계산합니다.
    ① [기본 공식] $V = (R + R_{ext}) \cdot I$
    ② [숫자 대입] $(R + 4) \cdot 5 = (R + 8) \cdot 3 \implies 5R + 20 = 3R + 24 \implies 2R = 4 \implies R = 2$
    ③ [최종 결과] $V = (2 + 4) \cdot 5 = 30$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림과 같은 유접점 논리회로를 간단히 하면?

(정답률: 69%)
  • 주어진 논리회로를 식으로 나타내면 $A(A + B)$가 됩니다. 분배법칙을 적용하면 $A \cdot A + A \cdot B$가 되며, 불 대수 법칙에 의해 $A \cdot A = A$이고 $A + AB = A(1 + B) = A$가 됩니다. 따라서 최종적으로 회로는 로 간단히 정리됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 발열체의 구비조건으로 틀린 것은?

  1. 내열성이 클 것
  2. 용융온도가 높을 것
  3. 산화온도가 낮을 것
  4. 고온에서 기계적 강도가 클 것
(정답률: 74%)
  • 발열체는 고온에서 견뎌야 하므로 내열성이 크고, 녹는점이 높은 용융온도와 고온에서도 형태를 유지하는 기계적 강도가 커야 합니다. 또한, 고온에서 산소와 반응하여 부식되는 것을 막기 위해 산화온도가 높아야 합니다.

    오답 노트
    산화온도가 낮을 것: 산화온도는 높아야 고온에서도 산화되지 않고 견딜 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. R = 4Ω, XL = 9Ω, XC = 6Ω인 직렬접속회로의 어드미턴스(℧)는?

  1. 4 + j8
  2. 0.16 – j0.12
  3. 4 - j8
  4. 0.16 + j0.12
(정답률: 46%)
  • 직렬회로의 임피던스를 먼저 구한 뒤, 어드미턴스는 임피던스의 역수로 계산합니다.
    ① [기본 공식] $Y = \frac{1}{Z} = \frac{1}{R + j(X_L - X_C)}$
    ② [숫자 대입] $Y = \frac{1}{4 + j(9 - 6)} = \frac{1}{4 + 3j} = \frac{4 - 3j}{4^2 + 3^2}$
    ③ [최종 결과] $Y = 0.16 - j0.12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 스위치를 닫거나 열기만 하는 제어동작은?

  1. 비례동작
  2. 미분동작
  3. 적분동작
  4. 2위치동작
(정답률: 76%)
  • 2위치동작은 제어 대상의 상태를 단순히 켜짐(ON) 또는 꺼짐(OFF)과 같이 두 가지 상태로만 제어하는 가장 단순한 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 의 최종값은?

  1. 0
  2. 1
  3. 5
  4. 10
(정답률: 57%)
  • 제어시스템의 최종값 정리는 $s \to 0$일 때 $s G(s)$의 극한값을 구하는 원리를 이용합니다.
    ① [기본 공식] $\text{Final Value} = \lim_{s \to 0} s G(s)$
    ② [숫자 대입] $\text{Final Value} = \lim_{s \to 0} s \frac{10}{s(s+1)(s+2)} = \frac{10}{(0+1)(0+2)}$
    ③ [최종 결과] $\text{Final Value} = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
