컴퓨터응용가공산업기사 필기 기출문제복원 (2009-03-01)

컴퓨터응용가공산업기사
(2009-03-01 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 연삭 숫돌의 3요소가 아닌 것은?

  1. 입자
  2. 결합제
  3. 입도
  4. 기공
(정답률: 67%)
  • 연삭 숫돌의 3요소는 입자, 결합제, 기공입니다. 입도는 연삭 숫돌의 특성을 나타내는 요소가 아니기 때문에 정답입니다. 입도는 연마재의 입자 크기를 나타내는 단위로, 연삭 숫돌의 입자 크기와는 관련이 있지만, 연삭 숫돌의 3요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 미소분말을 초고온(2000℃), 초고압(5만 기압 이상)에서 소결하여 만든 인공합성 절삭공구 재료로 뛰어난 내열성과 내마모성으로 인하여 난삭재료, 담금질강, 고속도강, 내열강 등의 절삭에 많이 사용되고 있는 것은?

  1. CBN 공구
  2. 다이아몬드 공구
  3. 서멧 공구
  4. 세라믹 공구
(정답률: 46%)
  • CBN 공구는 미소분말을 초고온, 초고압에서 소결하여 만든 인공합성 절삭공구 재료로, 난삭재료, 담금질강, 고속도강, 내열강 등의 절삭에 많이 사용되는 이유는 뛰어난 내열성과 내마모성 때문입니다. 다이아몬드 공구는 내화물질, 유리, 석재 등의 가공에 사용되며, 서멧 공구는 알루미늄, 구리, 황동 등의 가공에 사용됩니다. 세라믹 공구는 세라믹, 유리, 탄화규소 등의 가공에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 선반에서 지름 102mm인 환봉을 300rpm 으로 가공할 때 절삭 저항력이 100kgt이었다. 이 때 선반의 절삭효율을 75%라 하면 절삭 동력은 약 몇 kw인가?

  1. 1.4
  2. 2.1
  3. 3.6
  4. 5.4
(정답률: 50%)
  • 절삭 동력은 다음과 같이 계산할 수 있다.

    절삭 동력 = 절삭 저항력 × 회전속도 × 2π × 절삭효율 / 60

    여기서 회전속도는 rpm을 rad/s로 변환한 값이다. 따라서 계산하면 다음과 같다.

    절삭 동력 = 100 × 300 × 2π × 0.75 / 60 ≈ 2.1 kW

    따라서 정답은 "2.1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공작물을 화학반응을 통하여 가공하는 화학적 가공의 특징으로 틀린 것은?

  1. 강도나 경도에 관계없이 사용할 수 있다.
  2. 가공경화 또는 표면변질 층이 생긴다.
  3. 복잡한 형상과 관계없이 표면 전체를 한번에 가공할 수 있다.
  4. 한번에 여러 개를 가공할 수 있다.
(정답률: 48%)
  • "강도나 경도에 관계없이 사용할 수 있다."는 화학적 가공의 특징이 아니므로 틀린 것이다.

    가공경화 또는 표면변질 층이 생기는 이유는 화학적 반응에 의해 원래의 물질 구조가 변화되기 때문이다. 이러한 변화로 인해 물질의 강도나 경도가 증가하거나, 표면의 성질이 변화하여 보호나 미관 등의 목적으로 사용될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 드릴 머신으로 얇은 철판에 구멍을 뚫을 때, 공작물 보조 받침대로 가장 좋은 것은 무엇인가?

  1. 구리판
  2. 강철판
  3. 나무판
  4. 니켈판
(정답률: 81%)
  • 나무판이 가장 좋은 이유는 드릴링 작업 시 진동을 최소화할 수 있기 때문이다. 강철이나 구리, 니켈과 같은 단단한 재질의 보조 받침대는 드릴링 작업 시 진동이 심해져 정확한 구멍 위치를 파악하기 어렵고, 작업물에 손상을 줄 수 있다. 하지만 나무판은 부드러운 재질로 진동을 흡수해주기 때문에 작업물을 보호하면서 정확한 구멍 위치를 파악할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 선반의 주축을 중공축으로 한 이유에 속하지 않는 것은?

  1. 무게를 감소하여 베어링에 작용하는 하중을 줄이기 위하여
  2. 긴 가공물 고정이 편리하게 하기 위하여
  3. 지름이 큰 재료의 테이퍼를 깍기 위하여
  4. 굽힘과 비틀림 응력의 강화를 위하여
(정답률: 56%)
  • 선반의 주축을 중공축으로 한 이유는 지름이 큰 재료의 테이퍼를 깍기 위하여입니다. 중공축을 사용하면 큰 지름의 재료를 가공할 때도 안정적으로 회전시킬 수 있기 때문입니다. 무게를 감소하여 베어링에 작용하는 하중을 줄이기 위한 것이나, 긴 가공물 고정이 편리하게 하기 위한 것, 굽힘과 비틀림 응력의 강화를 위한 것은 선반의 구조나 기능과는 관련이 있지만, 중공축을 선택한 이유는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 절삭유제에 대한 설명 중 옳은 것은?

  1. 마찰계수가 높고 표면장력이 커야 한다.
  2. 공구의 인선을 냉각시켜 공구의 경도 저하를 방지한다.
  3. 식물유는 냉각효과가 우수하므로 고속 다듬질 절삭에 좋다.
  4. 광(물)유는 윤활작용이 좋고 냉각성이 크다.
(정답률: 49%)
  • 절삭유제는 금속 가공 시에 사용되는 윤활유로, 공구와 금속 사이의 마찰을 감소시켜 가공 효율을 높이고 공구의 수명을 연장시킨다. 이 때, 공구의 인선을 냉각시켜 공구의 경도 저하를 방지하는 것은 공구가 금속 가공 시에 고온과 마찰로 인해 경도가 떨어지는 것을 방지하기 위함이다. 따라서, 정답은 "공구의 인선을 냉각시켜 공구의 경도 저하를 방지한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. CNC 선반(수치제어선반)에 대한 설명이 잘못된 것은?

  1. 좌표치의 지령방식에는 절대지령과 증분지령이 있고 한 블록에 2가지를 혼합하여 지령할 수 없다.
  2. 축은 공구대가 전후 좌우의 2방향으로 이동하므로 2축을 사용한다.
  3. Taper나 원호를 절삭시, 임의의 인선을 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장치에서 자동으로 보정하는 인선 반지름 보정 기능이 있다.
  4. 휴지(Dwell)기능은 지정한 시간 동안 이송이 정지되는 기능을 의미한다.
(정답률: 53%)
  • 정답은 "좌표치의 지령방식에는 절대지령과 증분지령이 있고 한 블록에 2가지를 혼합하여 지령할 수 없다." 이다. 이유는 CNC 선반에서는 한 블록에 절대지령과 증분지령을 혼합하여 지령할 수 있다. 예를 들어, X축으로 10mm 이동한 후 Y축으로 5mm 이동하도록 지령할 수 있다. 이러한 혼합 지령은 복잡한 가공 작업을 수행할 때 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 수평 밀링 머신에 대한 설명이 아닌 것은?

  1. 주축은 기둥 상부에 수평으로 설치한다.
  2. 스핀들 헤드는 고정형 및 상하 이동형, 필요한 각도로 경사시킬 수 있는 경사형 등이 있다.
  3. 주축에 아버를 고정하고 회전시켜 가공물을 절삭한다.
  4. 공작물은 전후, 좌우, 상하 3방향으로 이동한다.
(정답률: 56%)
  • "주축은 기둥 상부에 수평으로 설치한다."는 수평 밀링 머신에 대한 설명이 맞는 내용이므로 정답이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 길이가 2m인 어떤 물체의 온도가 2℃ 상승하였을 시 온도변화에 따른 길이 변화량은 몇 μm인가? (단, 물체의 열팽창 계수는 11.3×10-6/℃이다.)

  1. 2.8
  2. 11.3
  3. 28
  4. 45.2
(정답률: 27%)
  • 물체의 길이 변화량은 다음과 같이 구할 수 있다.

    길이 변화량 = 길이 × 열팽창 계수 × 온도 변화량

    여기에 주어진 값들을 대입하면 다음과 같다.

    길이 변화량 = 2m × 11.3×10-6/℃ × 2℃ = 45.2μm

    따라서 정답은 "45.2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다이얼 게이지는 어떤 정기에 속하는가?

  1. 전장 측정기
  2. 단면 측정기
  3. 비교 측정기
  4. 각도 측정기
(정답률: 76%)
  • 다이얼 게이지는 측정 대상과 비교하여 크기나 거리를 측정하는데 사용되는 도구로, 비교 측정기에 속합니다. 측정 대상과 비교하여 크기나 거리를 측정하는 것이 전장 측정기와 달리, 다이얼 게이지는 측정 대상의 크기나 거리를 직접 측정하지 않고, 비교를 통해 측정합니다. 따라서 비교 측정기라고 부릅니다. 각도 측정기는 각도를 측정하는데 사용되며, 단면 측정기는 물체의 단면을 측정하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 공작기계로 가공된 평탄한 면을 더욱 정밀하게 다듬질하는 공구로 공작기계의 베드, 미끄럼면, 측정용 정밀정반 등 최종 마무리 가공에 사용되는 수공구는?

  1. 리머
  2. 정
  3. 다이스
  4. 스크레이퍼
(정답률: 72%)
  • 스크레이퍼는 공작기계로 가공된 면을 더욱 정밀하게 다듬질하는 공구로, 베드나 미끄럼면과 같은 평탄한 면을 정밀하게 다듬는 데 사용됩니다. 따라서 최종 마무리 가공에 사용되는 수공구로 적합합니다. 리머는 구멍을 다듬는 공구, 정은 각도를 측정하는 도구, 다이스는 나사를 만드는 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유는?

  1. 난삭재 가공
  2. 떨림 발생 방지
  3. 가공시간 단축
  4. 칩 처리용이
(정답률: 64%)
  • 브로칭 머신에서 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유는 떨림 발생 방지입니다. 브로칭 작업 중에는 브로치의 피치 간격이 일정하게 유지되어야 하지만, 이는 작업 중 브로치와 워크피스의 간섭으로 인해 떨림이 발생할 수 있습니다. 따라서 피치 간격을 일정하게 하지 않고 변화를 주어 브로치와 워크피스 간의 간섭을 최소화하여 떨림을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 작업장에서 무거운 짐을 들고 운반 작업을 할 때의 설명으로 틀린 것은?

  1. 짐은 가급적 몸 가까이 가져온다.
  2. 가능한 상체를 곧게 세우고 등을 반듯이 하여 들어 올린다.
  3. 짐을 들어올릴 때 충격이 없어야 한다.
  4. 짐을 무릎을 굽힌 자세에서 들고 편 자세에서 내려 놓는다.
(정답률: 77%)
  • "짐을 무릎을 굽힌 자세에서 들고 편 자세에서 내려 놓는다."가 틀린 설명입니다. 이는 올바른 들고 내리는 방법이 아니며, 무릎과 허리에 부담을 주어 부상의 위험성이 있습니다. 올바른 방법은 "가능한 상체를 곧게 세우고 등을 반듯이 하여 들어 올린다."입니다. 이렇게 하면 등과 다리 근육을 이용하여 짐을 들어올리므로 부상의 위험이 줄어듭니다. 또한, 짐을 들어올릴 때 충격이 없어야 하며, 짐은 가급적 몸 가까이 가져오는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 테이퍼 플러그 게이지(taper plug gage)의 측정에서 그림과 같이 정반위에 놓고 핀을 이용해서 측정하려고 한다. M을 구하는 식은?

  1. M=D+2r+2r×cot β
  2. M=D+r+r×cot β
  3. M=D+2r+2r×tan β
  4. M=D+r+r×tan β
(정답률: 44%)
  • 테이퍼 플러그 게이지는 원통형으로 제작되며, 끝 부분이 점점 좁아지는 형태를 가지고 있다. 이때 핀을 이용하여 측정할 때는 가장 넓은 부분인 정반경 부분에 핀을 대고 측정한다.

    따라서 M은 정반경의 직경 D에, 좁아지는 정반경과 핀이 닿는 지점까지의 거리인 2r에, 그리고 핀과 수직인 각도인 β의 cot 값에 r을 곱한 값인 2r×cot β를 더한 것이다. 따라서 M=D+2r+2r×cot β가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 비트리 파이드계 연삭숫돌로 내경 연삭을 할 때 일반적으로 공작물의 원주 속도는 몇 m/min 인가? (단, 이 값은 공작물의 재질 등에 따라 일정하지 않다.)

  1. 100~300
  2. 300~600
  3. 600~800
  4. 1600~2000
(정답률: 45%)
  • 비트리 파이드계 연삭숫돌은 고속 연삭이 가능한 장비로, 일반적으로 600~800m/min의 원주 속도를 가진다. 이 값은 공작물의 재질과 크기, 연삭숫돌의 종류와 크기, 연삭 조건 등에 따라 다를 수 있지만, 비트리 파이드계 연삭숫돌의 경우에는 이 범위 내에서 일반적으로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 슬로터를 이용한 가공이 아닌 것은?

  1. 내경 키 홈(key way)
  2. 내경 스플라인(spline)
  3. 세레이션(serration)
  4. 나사(thread)
(정답률: 72%)
  • 슬로터는 회전하는 작업툴을 이용하여 물체의 표면에 홈이나 돌기를 만드는 가공 방법입니다. 내경 키 홈, 내경 스플라인, 세레이션은 모두 슬로터를 이용한 가공 방법입니다. 하지만 나사는 슬로터를 이용한 가공이 아닙니다. 나사는 나사 톱니를 이용하여 나사 모양의 홈을 만드는 가공 방법입니다. 따라서 정답은 "나사(thread)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 절삭공구를 육각형 모양의 드럼(drum)에 가공 공정 순서대로 장착하고 동일 치수의 제품을 대량생산하고자 한다. 이때 사용하는 공작기계로 가장 적합한 것은?

  1. 탁상선반
  2. 정면선반
  3. 수직선반
  4. 터릿선반
(정답률: 59%)
  • 절삭공구를 가공 공정 순서대로 장착하고 대량생산하는 경우, 공작기계의 자동화와 생산성이 중요하다. 이에 따라 터릿선반이 가장 적합하다. 터릿선반은 여러 개의 공구를 한 번에 장착하여 자동으로 교체할 수 있으며, 높은 정밀도와 생산성을 보장한다. 또한, 육각형 모양의 드럼을 가공하는 경우, 여러 면을 한 번에 가공할 수 있는 터릿선반이 유리하다. 따라서, 터릿선반이 가장 적합한 공작기계이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선반에서 양센터 작업시 주축의 회전을 공작물에 전달하기 위하여 사용되는 것은?

  1. 센터 드릴(crnter drill)
  2. 돌리개(lathe dog)
  3. 면 판(face plate)
  4. 방진구(work rest)
(정답률: 62%)
  • 돌리개는 선반의 주축과 작업물을 연결하여 회전을 전달하는 역할을 합니다. 작업물을 고정시키고 회전시키기 위해 사용되며, 작업물의 크기와 형태에 따라 다양한 종류의 돌리개가 사용됩니다. 따라서 양센터 작업시 주축의 회전을 공작물에 전달하기 위해서는 돌리개가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 응급 처치시 유의 사항에 위배되는 것은?

  1. 긴급을 요하는 환자가 2인 이상 발생하였을 경우에는 대출혈, 중독 등의 환자보다 심한 소리와 행동을 나타내는 환자를 우선 처치하여야 한다.
  2. 충격방지를 위하여 환자의 체온유지에 노력하여야 한다.
  3. 응급 의료진과 가족에게 연락하고, 주위 사람에게 도움을 청해야 한다.
  4. 의식불명 환자에게 물 등 기타의 음료수를 먹이지 말아야 한다.
(정답률: 77%)
  • 긴급을 요하는 환자가 2인 이상 발생하였을 경우에는 대출혈, 중독 등의 환자보다 심한 소리와 행동을 나타내는 환자를 우선 처치하는 것은 응급 처치 우선순위를 무시하는 것이기 때문에 위배되는 것입니다. 응급 처치 우선순위는 생명 위협이 있는 환자부터 우선적으로 처치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 배빗 메탈(babbit metal)의 주요성분으로 옳은 것은?

  1. Sn-Sb-Cu
  2. Sn-Sb-Zu
  3. Sn-Pb-Si
  4. Sn-Pb-Cu
(정답률: 37%)
  • 배빗 메탈은 주로 스노우 화이트 메탈(Sn-Sb-Cu)로 구성되어 있습니다. 이는 주로 주조용으로 사용되며, 내마모성과 내식성이 뛰어나기 때문에 엔진 베어링, 펌프 베어링, 밸브 가이드 등에 사용됩니다. 스노우 화이트 메탈은 주로 주조용으로 사용되며, 내마모성과 내식성이 뛰어나기 때문에 엔진 베어링, 펌프 베어링, 밸브 가이드 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 합금공구감의 KS 분류기호로 옳은 것은?

  1. STC
  2. SC
  3. STS
  4. GCD
(정답률: 43%)
  • 정답은 "STS"입니다.

    KS 분류기호는 제품의 특성에 따라 분류하는 코드이며, 합금공구감은 "S"로 시작하는 분류기호를 가집니다. "STC"는 스테인리스강, "SC"는 탄소강, "STS"는 스테인리스강-합금강으로 분류됩니다. "GCD"는 금속주조용 고무몰드를 나타내는 분류기호이므로 합금공구감과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 합금강에서 합금 원소의 함유량이 많아지면 내식성, 내열성 및 자경성을 크게 증가시키며 탄화물을 만들기 쉽고, 내마명성이 커지게 하는 원소는?

  1. W
  2. V
  3. Ni
  4. Cr
(정답률: 46%)
  • Cr은 합금강에서 합금 원소의 함유량이 많아지면 내식성, 내열성 및 자경성을 크게 증가시키며 탄화물을 만들기 쉽고, 내마명성이 커지게 하는 원소이다. 이는 Cr이 합금강에서 크롬카바이드(Cr7C3)와 같은 탄화물을 형성하기 때문이다. 이 탄화물은 합금강의 경도와 내마모성을 향상시키는 역할을 한다. 또한, Cr은 합금강의 내식성을 향상시키는데 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 금반지를 18(K)금으로 만들었다. 순금(Au)은 몇 %가 함유된 것인가?

  1. 18
  2. 34
  3. 75
  4. 92
(정답률: 64%)
  • 18K 금은 금의 순도가 75%이다. 이는 18K 금이 24K(순금) 중 75%가 금으로 이루어져 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 금속의 공통적인 특성을 설명한 것으로 틀린 것은?

  1. 연성 및 전성이 좋다.
  2. 금속 고유의 관택을 갖는다.
  3. 열과 전기의 부도체이다.
  4. 고체 상태에서 결정구조를 갖는다.
(정답률: 68%)
  • "열과 전기의 부도체이다."가 틀린 것입니다. 금속은 열과 전기를 잘 전달하는 도체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 금속 중 자기 변태점이 없는 것은?

  1. Fe
  2. Ni
  3. Co
  4. Zn
(정답률: 45%)
  • Zn은 자기 변태점이 없는 금속입니다. 이는 Zn이 비자기성 금속으로, 자기장에 노출되어도 자기화되지 않기 때문입니다. 반면, Fe, Ni, Co는 자기성 금속으로, 자기장에 노출되면 자기화되어 자기 변태점이 존재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 기계구조용 탄소강 S45C의 탄소함유량으로 가장 적당한 것은?

  1. 0.02~2.01%
  2. 0.04~0.05%
  3. 0.32~0.38%
  4. 0.42~0.48%
(정답률: 62%)
  • 정답은 "0.42~0.48%"입니다. 이유는 S45C는 탄소강으로, 탄소함유량이 적당히 높아야 강도와 경도가 적절하게 유지됩니다. 너무 낮으면 인성이 떨어지고, 너무 높으면 가공성이 나빠집니다. S45C의 경우, 탄소함유량이 0.42~0.48%인 것이 이러한 조건을 만족시키기에 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. Cu-Sn의 평행상태도에서 γ상이 520℃에서 일으키는 변태는 어떤 변태인가?

  1. 포정변태
  2. 포석변태
  3. 공정변태
  4. 공석변태
(정답률: 29%)
  • Cu-Sn 합금에서 γ상이 520℃에서 일으키는 변태는 공석변태이다. 이는 Cu-Sn 합금에서 고온에서 발생하는 변태 중 하나로, 고온에서 Cu와 Sn의 원자들이 서로 이동하여 공간이 생기고, 이 공간이 공석으로 형성되는 것을 말한다. 이러한 공석 변태는 합금의 물성을 변화시키는데 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 조직이 펄라이트와 시멘타이트로 이루진 강은?

  1. 연강
  2. 과공석강
  3. 아공석강
  4. 공석강
(정답률: 39%)
  • 과공석강은 펄라이트와 시멘타이트로 이루어진 강으로, 내구성과 강도가 높아서 고온에서 사용되는 재료입니다. 반면에 연강은 탄소량이 적어서 가공성이 우수하지만 강도가 낮아서 고온에서 사용하기 어렵습니다. 아공석강은 펄라이트와 시멘타이트 대신 알루미나와 시리콘 카바이드로 이루어진 강으로, 내화성이 뛰어나지만 가공성이 낮아서 제한적으로 사용됩니다. 공석강은 펄라이트만으로 이루어진 강으로, 내화성이 뛰어나지만 강도가 낮아서 고온에서 사용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 탄소강은 일반적으로 충격치가 천이온도에 도달하면 급격히 감소되어 취성이 생기는데 이 취성을 무엇이라 하는가?

  1. 저온취성
  2. 청열 취성
  3. 뜨임취성
  4. 적열취성
(정답률: 27%)
  • 탄소강은 천이온도 이하에서 충격에 의해 인성이 감소하는데, 이를 저온취성이라고 합니다. 이는 탄소강의 구조 변화로 인해 발생하는데, 저온에서 탄소강의 석출체가 성장하면서 구조가 불균일해지고 인성이 감소하는 것입니다. 따라서 탄소강은 저온에서는 충격에 민감하므로 사용 시 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 96000 Nㆍcm 토크를 전달하는 지름 50mm인 축에 적합한 묻힘 키(폭×높이=12mm×8mm)의 길이는 약 몇 mm 이상이어야 하나? (단, 키의 전단강도만으로 계산하고, 키의 허용전단응력 τ=8000N/cm2이다.)

  1. 40mm
  2. 50mm
  3. 5mm
  4. 4mm
(정답률: 28%)
  • 토크(T)는 힘(F)과 회전반경(r)의 곱으로 나타낼 수 있습니다. 따라서 T = F × r 입니다. 이를 변형하면 F = T ÷ r 가 됩니다.

    묻힘 키의 전단강도는 8000N/cm2이므로, 전단응력 τ와 전단율 G의 관계식인 τ = G × γ를 이용하여 전단율을 구할 수 있습니다. 여기서 γ는 전단변형률로, 일반적으로 고무나 플라스틱 등의 탄성체에서 사용됩니다. 하지만 이 문제에서는 γ를 구할 필요가 없으므로 생략하겠습니다.

    전단강도 τ와 전단율 G를 이용하여 묻힘 키의 최대전단응력을 구할 수 있습니다. 최대전단응력은 τmax = T ÷ (G × A)로 나타낼 수 있습니다. 여기서 A는 묻힘 키의 단면적입니다.

    문제에서 주어진 토크와 축의 지름을 이용하여 힘을 구할 수 있습니다. 토크 T는 96000 Nㆍcm이고, 축의 지름 d는 50mm이므로 반지름 r은 25mm가 됩니다. 따라서 F = T ÷ r = 3840 N입니다.

    묻힘 키의 폭과 높이는 각각 12mm와 8mm이므로, 단면적 A는 A = 폭 × 높이 = 96mm2가 됩니다.

    이제 최대전단응력을 구해보겠습니다. 전단율 G는 물질의 특성에 따라 다르지만, 일반적으로 금속의 경우 8,000,000 N/cm2 정도입니다. 따라서 G = 8,000,000 N/cm2로 가정하겠습니다.

    τmax = T ÷ (G × A) = 96000 Nㆍcm ÷ (8,000,000 N/cm2 × 96mm2) = 0.125 N/cm2입니다.

    이제 묻힘 키의 길이를 구해보겠습니다. 묻힘 키의 길이 L은 L = (τmax ÷ τ) × h입니다. 여기서 τ은 허용전단응력이고, h는 묻힘 키의 높이입니다.

    문제에서 주어진 허용전단응력은 8000 N/cm2이므로, τ = 8000 N/cm2입니다. 높이 h는 8mm이므로, L = (τmax ÷ τ) × h = (0.125 N/cm2 ÷ 8000 N/cm2) × 8mm = 0.0001 × 8mm = 0.0008mm입니다.

    따라서 묻힘 키의 길이는 0.0008mm 이상이어야 합니다. 하지만 이 값은 매우 작으므로, 실제로는 묻힘 키의 길이가 40mm 이상이어야 합니다. 따라서 정답은 "40mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 길이가 100mm인 봉이 인장 응력을 받았을 때 변형률이 1이라면 변형 후의 전체 길이는?

  1. 50mm
  2. 100mm
  3. 150mm
  4. 200mm
(정답률: 32%)
  • 변형률은 (변형 후 길이 - 원래 길이) / 원래 길이 로 계산됩니다. 따라서 변형 후 길이는 (1 + 1) x 100mm = 200mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림에서 기어 A의 잇수 ZA=30, 기어 B의 잇수 ZB=20 이라 할 때 A를 고정하고 암 H를 시계방향(+)으로 2회전 시킬 때 B는 약 몇 회전하는가? (단, 시계방향을 +, 반시계방향을 -로 한다.)

  1. +1.3
  2. -3
  3. -1.3
  4. +3
(정답률: 36%)
  • 기어 A가 1회전할 때 기어 B는 ZB/ZA = 20/30 = 2/3 회전한다. 따라서 A를 시계방향으로 2회전하면 B는 2/3 × 2 = 4/3 회전한다. 하지만 B는 시계방향으로 회전해야 하므로 부호를 바꿔준다. 따라서 B는 -4/3 회전한다. 이를 소수점으로 표현하면 -1.3이므로 정답은 "-1.3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 국제단위계(St)에서 기본단위에 해당하지 않는 것은?

  1. 질량(kg)
  2. 평면각(rad)
  3. 전류(A)
  4. 광도(cd)
(정답률: 35%)
  • 국제단위계에서 기본단위는 길이(m), 질량(kg), 시간(s), 전류(A), 온도(K), 물질의 양(mol)입니다. 평면각(rad)은 기본단위에 해당하지 않습니다. 평면각은 각도의 크기를 나타내는 단위로, 반지름이 1인 원에서 중심각이 1 라디안인 부채꼴의 호의 길이와 같습니다. 따라서 평면각은 길이, 질량, 시간, 전류, 온도, 물질의 양과는 직접적인 관련이 없으므로 기본단위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 베어링 번호가 No. 6206인 롤링베어링의 안지름은?

  1. 6mm
  2. 20mm
  3. 30mm
  4. 40mm
(정답률: 67%)
  • 베어링 번호에서 "6206"은 6시리즈 베어링을 나타내며, 이는 안지름이 30mm임을 의미합니다. 6시리즈 베어링의 안지름은 00으로 끝나는 숫자에 5를 곱한 값과 같습니다. 따라서 6x5=30이므로, 안지름은 30mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 임의 점에서 직선 거리 L만큼 떨어진 곳에서 힘 F가 수직하게 작용할 때 발생하는 모멘트 M을 바르게 나타낸 것은?

  1. M=F×L
  2. M=F/L
  3. M=L/F
  4. M=F+L
(정답률: 60%)
  • 모멘트는 힘과 그 힘이 작용하는 지점 사이의 수직 거리를 곱한 것입니다. 따라서, M = F × L이 됩니다. F는 힘의 크기를 나타내고, L은 수직 거리를 나타냅니다. 따라서, 힘이 크면 모멘트도 커지고, 수직 거리가 멀면 모멘트도 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 두 물체 사이의 거리를 일정하게 유지시키면서 결합하는데 사용하는 볼트는?

  1. 아이 볼트
  2. 스테이 볼트
  3. T 볼트
  4. 리머 볼트
(정답률: 59%)
  • 스테이 볼트는 두 물체 사이의 거리를 일정하게 유지시키는 역할을 하기 때문에, 이름 그대로 물체를 고정시키는 데 사용됩니다. 따라서 스테이 볼트가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 안전율에 대한 설명으로 틀린 것은?

  1. 안전율은 항상 1보다 큰 값을 갖는다.
  2. 재료의 허용응력에 대한 기준강도의 비이다.
  3. 재료의 허용응력이 기준강도보다 반드시 커야한다.
  4. 충격하중은 정하중보다 안전율을 크게 한다.
(정답률: 37%)
  • "재료의 허용응력이 기준강도보다 반드시 커야한다."는 틀린 설명입니다. 실제로는 재료의 허용응력이 기준강도보다 작아야 안전한 것이며, 이를 위해 안전율이 적용됩니다. 안전율은 재료의 허용응력을 기준강도로 나눈 값으로, 이 값이 1보다 크면 안전하다고 판단됩니다. 따라서 안전율이 클수록 더 안전한 구조물이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 원통형 커플링(cylindrical coupling)의 종류에 해당하지 않는 것은?

  1. 플랜지 커플링
  2. 머프 커플링
  3. 마찰원통 커플링
  4. 셀러 커플링
(정답률: 27%)
  • 플랜지 커플링은 원통형이 아닌 평면형으로, 두 개의 플랜지를 볼트로 고정하여 파이프나 밸브 등을 연결하는 방식의 커플링이기 때문에 원통형 커플링의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 피치원 지름이 무한대인 기어는?

  1. 랙(rack)기어
  2. 헬리컬(helical)기어
  3. 스퍼(spur)기어
  4. 나사(screw)기어
(정답률: 49%)
  • 피치원 지름이 무한대인 기어는 랙(rack)기어입니다. 랙기어는 기어의 피치원 지름이 무한대인 직선 기어로, 회전운동을 직선운동으로 변환시키는 역할을 합니다. 다른 기어들은 회전운동을 회전운동으로 변환시키는 역할을 하지만, 랙기어는 회전운동을 직선운동으로 변환시키는 특별한 기어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 공간상에 존재하는 2개의 곡면이 서로 교차하는 경우 교차되는 부분에서 모서리(edge)가 발생하는데, 이 모서리를 주어진 반경을 갖고 부드럽게 처리하는 기능을 무엇이라고 하는가?

  1. intrsecting
  2. projecting
  3. blending
  4. stretching
(정답률: 72%)
  • 정답은 "blending"이다.

    교차되는 부분에서 모서리가 발생하는 경우, 이를 부드럽게 처리하기 위해 두 곡면을 서로 섞어주는(blending) 기능을 사용한다. 이를 통해 모서리가 부드럽게 연결되어 자연스러운 외형을 만들어낼 수 있다.

    따라서, "intrsecting"은 교차하는 것을 의미하고, "projecting"은 투영하는 것을 의미하며, "stretching"은 늘리는 것을 의미한다. 이들은 곡면의 모서리를 부드럽게 처리하는 기능과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 식에서 a=d 이면 도형은 어떻게 이동되는가? (단, a, d가 1보다 크다.)

  1. 원점을 중심으로 확대 변환한다.
  2. x축을 중심으로 회전한다.
  3. y축을 중심으로 회전한다.
  4. 이동하지 않는다
(정답률: 45%)
  • a=d 이므로 정사각형이 되고, 이동하지 않으므로 중심점은 그대로 유지된다. 따라서 변환된 도형은 원점을 중심으로 확대 변환된다. 이유는 정사각형의 대각선이 원점을 지나기 때문에, 확대 변환 시 원점을 중심으로 확대되는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직육면체를 8개의 정점의 좌표(V1-V8)와 각 정점을 연결하는 모서리들(e1~e1sub>2)에 관한 정보로만 표현하는 모델은?

  1. solid model
  2. surface model
  3. wire-frame model
  4. system model
(정답률: 49%)
  • 직육면체를 8개의 정점의 좌표와 각 정점을 연결하는 모서리들로만 표현하는 모델은 "wire-frame model"이다. 이는 모델링에서 가장 기본적인 형태로, 오직 선분과 점으로만 구성되어 있어 입체감이 없다. 따라서 직육면체의 내부 구조나 표면의 세부적인 형태는 나타내지 않지만, 구조의 형태와 크기를 정확하게 파악할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CAM에서 포스트 프로세서(Post processor)에 대한 설명으로 가장 적당한 것은?

  1. 여러 대의 컴퓨터와 터미넣을 상호 연결하기 위해 접속하는 데이터 통신망용 프로그램
  2. CAM 시스템으로 만들어진 공구 위치 정보를 바탕으로 CNC 공작기계의 제어코드를 산출하는 프로그램
  3. 설계해석용의 각종 정보를 추출하거나 필요한 형식으로 재구성하는 프로그램
  4. 주변장치의 제어를 위해 전기적, 논리적으로 중앙처리장치와 연결하는 프로그램
(정답률: 56%)
  • CAM 시스템으로 만들어진 공구 위치 정보를 바탕으로 CNC 공작기계의 제어코드를 산출하는 프로그램입니다. 즉, CAM 시스템에서 만들어진 가공 경로 정보를 실제 CNC 기계가 이해할 수 있는 코드로 변환하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 절점(knots)의 갯수가 9 이고 차수(degree)가 4인 임의의 B-스플라인곡선의 조정점(control point)의 갯수는 몇 개인가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 45%)
  • B-스플라인곡선의 조정점의 갯수는 절점의 갯수보다 1 적으므로 8개이다. 이때, 차수는 4이므로 조정점의 갯수는 (8-4+1) = 5개 이상이어야 한다. 따라서 보기에서 정답이 될 수 있는 것은 "5"와 "6" 뿐이다. 그러나 B-스플라인곡선에서는 최소한의 조정점으로도 원하는 곡선을 만들 수 있으므로, 조정점의 갯수는 5개보다 적을 수도 있다. 따라서 정답은 "4"가 될 수도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 2개의 3차 Bezier 곡선을 연결한 복합 Bezier 곡선을 정의하려면 조정점이 몇 개 필요한가?

  1. 6
  2. 7
  3. 12
  4. 13
(정답률: 32%)
  • 2개의 3차 Bezier 곡선을 연결하려면 각각의 곡선에 4개의 조정점이 필요하므로 총 8개의 조정점이 필요합니다. 그러나 두 곡선이 연결되는 지점에서는 중복되는 조정점이 있으므로 하나를 제외한 7개의 조정점이 필요합니다. 따라서 정답은 "7"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 자료의 데이터 변환(data transformation) 기능이라고 할 수 없는 것은?

  1. Scale 기능
  2. Pan 기능
  3. Translation 기능
  4. Rotation 기능
(정답률: 58%)
  • Pan 기능은 데이터 변환을 하는 기능이 아니라, 이미지나 문서 등을 스크롤하여 이동하는 기능이기 때문에 데이터 변환 기능이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 모델링 기법 중 3차원 형상의 물리적 성질(체적, 무게중심, 관성모멘트 등)의 계산이 용이한 것은?

  1. 솔리드 모델링(solid modeling)
  2. 와이어프레임 모델링(wire-frame modeling)
  3. 서피스 모델링(surface modeling)
  4. 시스템 모델링(system modeling)
(정답률: 64%)
  • 솔리드 모델링은 3차원 물체를 고체(solid)로 표현하는 모델링 기법으로, 물리적 성질을 계산하기 용이합니다. 이는 솔리드 모델링이 물체의 내부와 외부를 모두 포함하는 체적(volume) 정보를 가지고 있기 때문입니다. 또한, 무게중심(center of gravity)과 관성모멘트(moment of inertia) 등의 물리적 성질도 솔리드 모델링에서 쉽게 계산할 수 있습니다. 따라서, 솔리드 모델링은 제품 디자인 및 엔지니어링 분야에서 많이 사용되며, 물리적 성질을 고려해야 하는 다양한 분야에서 유용하게 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 그래픽처리 디스플레이 장치에 의해서 화면을 구성하고자 할 경우 화면을 구성하는 가장 최소 단위는?

  1. 픽셀(pixel)
  2. 스캔(scan)
  3. 레벨(level)
  4. 음극관(cathode)
(정답률: 72%)
  • 화면을 구성하는 가장 최소 단위는 픽셀(pixel)입니다. 픽셀은 그래픽처리 디스플레이 장치에서 화면을 구성하는 가장 작은 단위로, 화면에 표시되는 모든 그림이나 문자는 픽셀로 이루어져 있습니다. 따라서 화면의 해상도는 픽셀의 개수로 결정됩니다. 스캔(scan)은 화면을 스캔하는 과정을 의미하며, 레벨(level)은 밝기나 색상의 단계를 나타내는 용어입니다. 음극관(cathode)은 구형 모니터에서 사용되는 전자 광선 발생 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 원통 좌표계에서 표시된 점의 위치가 (r, θ, z) 이다. 이 위치를 직교 좌표계로 표현한 것은?

  1. x=r cosθ, y=r sinθ, z
  2. x=r sinθ, y=r cosθ, z
  3. x=r cosθ, y=r secθ, z
  4. x=r tanθ, y=r cotθ, z
(정답률: 42%)
  • 원통 좌표계에서 r은 원통의 중심에서 점까지의 거리, θ는 원통의 중심축과 점을 이은 선이 x축과 이루는 각도, z는 원통의 중심축과 점을 이은 선이 z축과 이루는 거리를 나타낸다.

    직교 좌표계에서 x, y, z는 각각 x축, y축, z축과 수직인 축을 따라 움직이는 좌표를 나타낸다.

    따라서, r은 원통의 중심에서 점까지의 거리이므로 x, y 좌표는 r cosθ, r sinθ가 된다. z 좌표는 원통의 중심축과 점을 이은 선이 z축과 이루는 거리이므로 그대로 z가 된다.

    따라서, 정답은 "x=r cosθ, y=r sinθ, z"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 곡면을 모델링하는 여러 방법들 중에서 평면도, 정면도, 측면도상에 나타난 곡면의 경계곡선들로부터 비례적인 관계를 이용하여 곡면을 모델링(modeling)하는 방법은?

  1. 점 데이터에 의한 방식
  2. 쿤스(coons) 방식
  3. 비례 전개법(proportional development)에 의한 방식
  4. 스윔(sweep)에 의한 방식
(정답률: 52%)
  • 비례 전개법은 곡면의 경계곡선들로부터 비례적인 관계를 이용하여 곡면을 모델링하는 방법이다. 이 방법은 경계곡선들을 평면도, 정면도, 측면도상에 나타내어 각각의 관계를 파악하고, 이를 기반으로 곡면을 만들어낸다. 따라서 경계곡선들의 비례적인 관계를 파악하는 것이 중요하며, 이를 통해 곡면을 정확하게 모델링할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. IGES 파일의 구성형식이 아닌 것은?

  1. Terminate
  2. Directory Entry Section
  3. Graphics Section
  4. Global Section
(정답률: 24%)
  • IGES 파일은 "Terminate", "Directory Entry Section", "Global Section"으로 구성되며, "Graphics Section"은 IGES 파일의 구성형식이 아닙니다. "Graphics Section"은 IGES 파일의 데이터 부분으로, 실제 모델링 데이터가 저장되는 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주어진 점들을 모두 통과하면서 부드럽게 연결한 곡선은?

  1. spline
  2. Bezier curve
  3. B-spline
  4. K-spline
(정답률: 58%)
  • 주어진 점들을 모두 통과하면서 부드럽게 연결하기 위해서는 곡선의 곡률이 일정해야 합니다. 이를 만족하는 곡선 중에서 가장 많이 사용되는 것이 스플라인(spline)입니다. 스플라인은 주어진 점들을 이용하여 여러 개의 다항식을 이어붙인 곡선으로, 각 구간에서의 다항식의 계수를 조절하여 곡률을 일정하게 유지합니다. 따라서 스플라인은 부드러운 곡선을 만들 수 있으며, 주어진 점들을 모두 통과하므로 데이터를 정확하게 표현할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. DNC(Direct Numerical Control) system의 구성요소가 아닌 것은?

  1. 컴퓨터
  2. 통신케이블
  3. CNC 테이프
  4. CNC 공작기계
(정답률: 57%)
  • DNC 시스템은 컴퓨터, 통신케이블, CNC 공작기계로 구성되며, CNC 테이프는 DNC 시스템의 구성요소가 아닙니다. DNC 시스템은 컴퓨터를 통해 CNC 공작기계를 제어하며, 통신케이블을 통해 데이터를 전송합니다. CNC 테이프는 과거에 사용되던 데이터 저장 매체로, DNC 시스템에서는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 솔리드 모델링 기법의 일종인 특징 형상 모델링 기법의 성격에 대한 설명으로 맞지 않는 것은?

  1. 모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 하자는 것이다.
  2. 전형적인 특징 형상은 모따기(chamfer), 구멍(hole), 슬롯(slot), 포켓(pockt) 등과 같은 것이다.
  3. 모델링된 입체를 제작하는 단계의 공정계획에서 매우 유용하게 사용될 수 있다.
  4. 사용 분야와 사용자에 관계없이 특징 형상의 종류가 항상 일정하다는 것이 장점이다.
(정답률: 53%)
  • "사용 분야와 사용자에 관계없이 특징 형상의 종류가 항상 일정하다는 것이 장점이다."는 옳은 설명이 아니다. 특징 형상 모델링 기법은 사용자의 요구사항에 따라 다양한 형상을 만들 수 있으며, 사용 분야에 따라 필요한 형상이 다를 수 있다. 따라서 이 기법은 유연성이 뛰어나고 다양한 형상을 만들 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CAD/CAM의 도입 효과와 거리가 먼 것은?

  1. 도면 품질 향상
  2. 설계 생산성 향상 및 설계 변경 용이
  3. 제품 개발 기간 단축
  4. 기업 내 업무의 통합적 관리
(정답률: 66%)
  • CAD/CAM의 도입은 제품 개발과 생산 과정에서 많은 이점을 가져올 수 있지만, 그 중에서도 가장 거리가 먼 것은 "기업 내 업무의 통합적 관리"이다. 이는 CAD/CAM이 주로 제품 개발과 생산 과정에 집중되어 있기 때문이다. 하지만 CAD/CAM을 도입하면 설계, 생산, 품질 관리 등의 업무가 통합적으로 이루어지기 때문에 기업 내 업무의 효율성과 생산성을 높일 수 있다. 따라서 CAD/CAM의 도입은 기업 내 업무의 통합적 관리를 간접적으로 향상시킬 수 있는 효과를 가져올 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CAD/CAM SYSTEM 구성에서 입력장치가 아닌 것은?

  1. 키보드(keyboard)
  2. 마우스(mouse)
  3. 스캐너(scanner)
  4. 플로터(plotter)
(정답률: 71%)
  • 입력장치는 CAD/CAM 시스템에 데이터를 입력하는 장치를 말하는데, 플로터는 출력장치로서 CAD/CAM 시스템에서 출력을 담당하는 장치이기 때문에 입력장치가 아닙니다. 따라서 정답은 "플로터(plotter)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

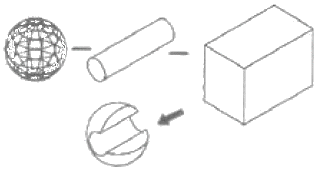

58. 그림과 같이 구에서 원통과 직육면체를 빼냄(subtraction)으로써 원하는 형상을 모델링하였다. 이와 같은 모델링 방법을 무엇이라고 하는가?

  1. CSG 방식
  2. B-rep 방식
  3. Trust 방식
  4. NURBS 방식
(정답률: 53%)
  • CSG 방식은 Constructive Solid Geometry의 약자로, 여러 개의 기본 도형을 결합하여 원하는 형상을 만드는 방식이다. 이 방식은 빼기(subtraction), 합집합(union), 교집합(intersection) 등의 연산을 이용하여 모델링을 할 수 있다. 따라서 위 그림에서 구, 원통, 직육면체를 빼내어 원하는 형상을 만들었으므로 CSG 방식으로 모델링한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 벡터 ā=(a1, a2, a3)는 x, y, z축 방향의 변위일 때 벡터의 크기(길이)는?

(정답률: 37%)
  • 벡터 ā의 크기는 √(a₁² + a₂² + a₃²)이다. 하지만 ā는 x, y, z축 방향의 변위이므로, 각 축 방향으로의 변위의 제곱의 합이 ā의 제곱이 된다. 즉, a₁² + a₂² + a₃² = x² + y² + z² 이므로 ā의 크기는 √(x² + y² + z²)이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 5축 CNC 가공에 대한 설명으로 틀린 것은?

  1. 곡면 상의 공구 접촉점이 주어지면 공구의 위가 유일하게 결정된다.
  2. 공구 원통면을 이용하여 단 한번의 공구경로로 cusp 없이 윤곽가공이 완료될 수 있다.
  3. 평 엔드밀 사용시 공구의 자세를 잘 조정함으로써 cusp양을 최소화 할 수 있다.
  4. 공구 중심날이 없는 황삭용 평 엔드밀을 이용한 하향 절삭이 가능하다.
(정답률: 18%)
  • "공구 원통면을 이용하여 단 한번의 공구경로로 cusp 없이 윤곽가공이 완료될 수 있다."가 틀린 것이다.

    "Cusp"는 곡면 상에서 공구 경로가 꺾이는 지점을 의미한다. 따라서 곡면 상의 공구 접촉점이 주어지면 공구의 위가 유일하게 결정되며, 이를 기반으로 공구 경로를 계산하여 cusp 없이 윤곽가공이 가능하다. 하지만 이는 단 한번의 공구경로로 완료될 수 있는 것은 아니다. 따라서 "공구 원통면을 이용하여 단 한번의 공구경로로 cusp 없이 윤곽가공이 완료될 수 있다."는 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 제 1각법에 관한 설명 중 올바른 것은?

  1. 정면도 아래에 저면도가 배치된다.
  2. 평면도 아래에 저면도가 배치된다.
  3. 정면도 우측에 좌측면도가 배치된다.
  4. 정면도 위에 평면도가 배치된다.
(정답률: 48%)
  • 정면도는 물체의 전면을 보여주는 도면이고, 좌측면도와 우측면도는 물체의 좌측과 우측을 보여주는 도면입니다. 이러한 관점에서 보면, 정면도와 좌측면도, 우측면도는 서로 수직적인 관계에 있기 때문에, 정면도 우측에 좌측면도가 배치되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

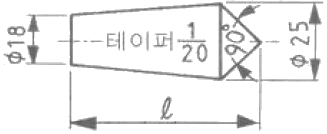

62. 다음 도면에서 센처의 길이 ℓ로 표시된 부분의 길이는? (단, 테이퍼는 1/20이고 단위는 mm 임)

  1. 82.5
  2. 140
  3. 152.5
  4. 292.5
(정답률: 46%)
  • 센처의 길이 ℓ은 100mm이므로, 그림에서 센처의 중심부터 좌우로 50mm씩 떨어진 지점이다. 이 지점에서부터 테이퍼가 시작되므로, 테이퍼가 끝나는 지점까지의 길이를 구해야 한다. 테이퍼는 1/20이므로, 길이가 20배가 되면 지름이 1배가 된다. 따라서, 테이퍼가 끝나는 지점에서의 지름은 100 + 50 = 150mm이다. 이 지름에서 테이퍼가 끝나는 지점까지의 길이는 (150/2) × (1/20) = 3.75mm이다. 따라서, 센처의 길이 ℓ로 표시된 부분의 길이는 100 + 50 + 3.75 + 3.75 = 152.5mm이다. 따라서, 정답은 "152.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 도면에서 구멍과 축의 최대 죔새는?

  1. 0.04
  2. 0.03
  3. 0.02
  4. 0.01
(정답률: 48%)
  • 도면에서 구멍의 최대 직경은 가장 큰 원형 구멍의 직경으로, 이는 0.04이다. 축의 최대 직경은 가장 작은 직사각형 구멍의 대각선 길이로, 이는 0.03이다. 따라서 정답은 "0.03"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 온 흔들림 기하공차의 기호를 나타낸 것은?

(정답률: 47%)
  • 온 흔들림 기하공차의 기호는 "" 이다. 이유는 이 기호가 등차수열에서 첫째 항과 마지막 항의 차이를 나타내는 것과 같이, 온 흔들림 기하공차에서도 첫째 항과 마지막 항의 비율을 나타내기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 가공 방법의 약호에 대한 설명 중 옳지 않은 것은?

  1. L: 선반가공, FF: 줄 다듬질, FB: 브러싱
  2. GH: 호닝가공, FL: 래핑 다듬질, BR: 브로칭가공
  3. D: 드릴가공, B: 보링머신가공, G: 주조
  4. CD: 다이캐스팅, M: 밀링가공, P: 플레이닝가공
(정답률: 27%)
  • 설명 중 옳지 않은 것은 "D: 드릴가공, B: 보링머신가공, G: 주조"이다. 이 약호들은 모두 실제로 존재하는 가공 방법들이지만, 다른 약호들과 달리 주조는 가공 방법이 아니라 주로 금속 등의 물질을 녹여서 주형에 부어 만드는 공정을 의미한다. 따라서 주조는 가공 방법의 약호가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. KS 기계재료에서 SF 340 A 는 어떤재료를 나타내는가?

  1. 탄소강 단강품
  2. 가단주철
  3. 합금 공구강재
  4. 니켈-동 합금 주물
(정답률: 46%)
  • SF 340 A는 탄소강 단강품을 나타냅니다. 이는 KS 기재재료 표기법에서 SF는 철강재료를 나타내는 기호이며, 340은 재료의 인장강도를 나타내는 숫자입니다. A는 첫 번째 생산공장에서 생산된 것을 나타내는 기호입니다. 따라서 SF 340 A는 탄소강 단강품 중 인장강도가 340 MPa 이하인 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 보기와 같은 면의 지시기호에서 λc 0.8은 무엇을 나타내는가?

  1. 컷 오프값
  2. 최대 높이
  3. 평균 거칠기
  4. 기준 길이
(정답률: 62%)
  • λc 0.8은 면의 거칠기를 나타내는 파장 중 80%가 표면에서 반사되는 지점을 의미한다.

    "컷 오프값"은 어떤 값을 기준으로 그 값보다 큰 것은 통과시키고 작은 것은 거르는 것을 의미한다. 따라서, 면의 거칠기를 측정할 때 사용되는 값 중에서, 컷 오프값은 그 값을 기준으로 높이가 그 값보다 큰 부분만을 측정하는 것이다. 이는 면의 거칠기를 정확하게 측정하기 위한 기준이 되는 값이다.

    "최대 높이"는 면의 거칠기 중에서 가장 높은 부분의 높이를 의미한다.

    "평균 거칠기"는 면의 거칠기를 측정할 때, 표면의 높이를 여러 곳에서 측정하여 그 값들의 평균을 구한 것이다.

    "기준 길이"는 면의 거칠기를 측정할 때, 측정하는 구간의 길이를 의미한다. 이는 면의 거칠기를 측정할 때, 얼마나 많은 부분을 측정할 것인지를 결정하는 중요한 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 가상선의 용도에 대한 설명으로 틀린 것은?

  1. 가공전 또는 가공 후의 모양을 나타내는 경우
  2. 인접부분을 참고로 나타내는 경우
  3. 도시된 물체의 바로 뒤쪽에 있는 물체를 나타내는 경우
  4. 가동 부분을 이동 중의 특정한 위치 또는 이동한계의 위치로 표시하는 경우
(정답률: 37%)
  • 가상선은 "도시된 물체의 바로 뒤쪽에 있는 물체를 나타내는 경우"가 아닌 것입니다. 가상선은 실제로 존재하지 않지만, 그림을 그릴 때 도움이 되는 선으로, 가공전 또는 가공 후의 모양을 나타내는 경우, 인접부분을 참고로 나타내는 경우, 가동 부분을 이동 중의 특정한 위치 또는 이동한계의 위치로 표시하는 경우 등 다양한 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 제 3각법으로 정투상된 보기와 같은 정면도와 평면도에 맞는 우측면도로 가장 적합한 것은?

(정답률: 34%)
  • 정면도와 평면도에서 보이는 선분들의 길이와 위치를 고려해보면, ""가 가장 적합하다. 이는 정면에서 보이는 선분의 길이와 위치, 평면에서 보이는 선분의 길이와 위치가 모두 일치하기 때문이다. 다른 보기들은 정면이나 평면에서 보이는 선분들의 길이나 위치가 일치하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 나사의 도시에서 완전나사부로 맞는 것은?

  1. a
  2. b
  3. c
  4. d
(정답률: 44%)
  • 정답은 "a"입니다. 이유는 나사의 도시에서 완전나사부는 오른쪽으로 돌리면서 나사를 끼워 넣을 때, 가장 처음으로 맞닿는 부분이 완전나사부이기 때문입니다. 그리고 "a"는 오른쪽으로 돌리면서 끼워넣을 때 가장 처음으로 맞닿는 부분이기 때문에 정답입니다. "b", "c", "d"는 완전나사부가 아닌 다른 부분들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

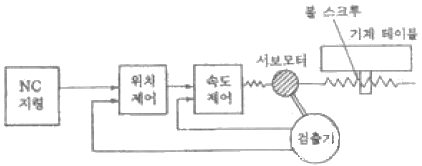

71. 그림과 같이 최종 제어 대사인 테이블 앞 서보모터에서 속도 검출과 위치 검출을 행하는 서보(servo)기구의 형식은?

  1. 개방회로 방식(open loop system)
  2. 패쇄회로 방식(closed loop system)
  3. 반폐쇄회로 방식(semi-closed loop system)
  4. 하이브리드 서보 방식(hybrid servo system)
(정답률: 48%)
  • 서보기구는 위치 제어를 위해 피드백 신호를 사용하는데, 이 그림에서는 위치 검출을 위한 엔코더와 속도 검출을 위한 타코제너레이터가 설치되어 있습니다. 하지만 이러한 피드백 신호를 이용한 위치 제어는 정확하지 않을 수 있습니다. 따라서 이 서보기구는 반폐쇄회로 방식으로 분류됩니다. 이 방식은 개방회로 방식과 패쇄회로 방식의 중간 형태로, 위치 제어를 위한 피드백 신호를 사용하면서도 일부 오차를 보정하기 위해 개방회로 방식의 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 머시닝센터의 자동공구 교환장치(ATC)에서 매거진 내의 배열순서와 무관하게 매거진 포트번호 또는 공구번호를 지령하는 것에 의해 임의로 공구를 주축에 격납시키는 방식은?

  1. 랜덤(random) 방식
  2. 팰릿(pallet) 방식
  3. 시퀸스(sequence) 방식
  4. 터릿(turret) 방식
(정답률: 43%)
  • 머시닝센터의 자동공구 교환장치(ATC)에서 랜덤 방식은 매거진 내의 배열순서와 무관하게 지령된 포트번호 또는 공구번호에 따라 임의로 공구를 주축에 격납시키는 방식입니다. 즉, 매거진 내의 어떤 위치에 있는 공구든 상관없이 지령된 번호에 해당하는 공구를 랜덤하게 선택하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CNC공작기계의 3가지 제어방식에 해당하지 않는 것은?

  1. 위치결정 제어
  2. 속도변환 제어
  3. 윤곽절삭 제어
  4. 직선절삭 제어
(정답률: 59%)
  • 속도변환 제어는 CNC공작기계의 제어방식 중 하나가 아닙니다. 위치결정 제어, 윤곽절삭 제어, 직선절삭 제어는 모두 CNC공작기계에서 사용되는 제어방식입니다. 속도변환 제어는 일반적으로 가변속도 구동기와 같은 장치에서 사용되며, CNC공작기계의 제어방식과는 별개의 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. CNC 공작기계에서 스핀들을 제어하는 보조기능이 아닌 것은?

  1. MO3
  2. MO4
  3. MO5
  4. MO6
(정답률: 59%)
  • "MO6"은 CNC 공작기계에서 스핀들을 제어하는 보조기능이 아닌 것입니다. 이유는 MO3, MO4, MO5는 스핀들을 제어하는 보조기능이지만, MO6은 프로그램 내에서 사용되는 특수한 기능 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 보조기능 중 MOO과 MO1의 기능 설명으로 옳은 것은?

  1. 프로그램 정지로 두 개가 똑같은 기능이다.
  2. 프로그램 정지 지령으로 두 개 모두 조작반의 스위치가 ON일 때 정지한다.
  3. 프로그램 정지 지령으로 MOO은 무조건 정지하고 MO1은 조작반의 선택적 프로그램 정지 스위치가 ON일 때 정지한다.
  4. 프로그램 정지 지령으로 MO1은 무조건 정지하고 MOO은 조작반의 선택적 프로그램 정지 스위치가 ON일 때 정지한다.
(정답률: 64%)
  • 정답은 "프로그램 정지 지령으로 MOO은 무조건 정지하고 MO1은 조작반의 선택적 프로그램 정지 스위치가 ON일 때 정지한다."입니다.

    이유는 MOO은 무조건 정지하므로 프로그램 정지 지령이 내려오면 바로 정지합니다. 반면에 MO1은 조작반의 선택적 프로그램 정지 스위치가 ON일 때만 정지하므로, 스위치가 OFF일 경우에는 계속 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음과 같은 CNC선반 프로그램에서 전개번호 N30에서의 주축 회전수는 몇 rpm 인가? (단, 직경지령 사용)

  1. 300
  2. 80
  3. 637
  4. 96
(정답률: 39%)
  • 전개번호 N30에서의 직경지령 지름은 80mm이다. 따라서 주축 회전수는 다음과 같이 계산할 수 있다.

    주축 회전수 = (직경지령 지름 × 주축 회전수 상수) ÷ 작업물 직경
    = (80 × 300) ÷ 637
    ≈ 37.6 rpm

    따라서 정답은 "300"이 아닌 "37.6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC가공 중 금지영역을 침범했을 때 방생하는 경보(alarm)내용은?

  1. P/S ALARM
  2. EMERGENCY L/S ON
  3. OT ALARM
  4. TORQUE LIMlT ALARM
(정답률: 38%)
  • CNC가공 중 금지영역을 침범하면 "OT ALARM"이 발생합니다. "OT"는 "Over Travel"의 약자로, 축 이동 범위를 벗어나서 발생하는 경보입니다. 이는 기계나 작업물에 손상을 줄 수 있는 위험 상황을 알리는 경보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC선반에서 지령값 X55.0으로 프로그램하여 소재의 외경을 가공한 후 측정한 경과가 ø54.97이었다. 기존의 X축 보정값이 0.004라 하면 보정값을 얼마로 수정해야 하는가? (단, 직경지령 사용)

  1. 0.0034
  2. 0.03
  3. 0.034
  4. 0.026
(정답률: 55%)
  • 보정값 = (실제값 - 지령값) / 2

    = (54.97 - 55.0) / 2

    = -0.015

    기존 보정값이 0.004이므로, 수정해야 할 보정값은

    0.004 - (-0.015) = 0.019

    따라서 정답은 "0.019"이어야 한다. 주어진 보기에서는 "0.034"가 정답으로 나와있는데, 이는 계산 과정에서 실수가 있었을 가능성이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC방전가공의 특징 설명으로 틀린 것은?

  1. 가공속도가 매우 느리다.
  2. 열에 의한 변형이 적으므로 가공정밀도가 우수하다.
  3. 전기적 부도체인 재료도 가공 할 수 있다.
  4. 담금질한 재료, 가공경화하기 쉬운 재효도 가공이 용이하다.
(정답률: 63%)
  • "가공속도가 매우 느리다."가 틀린 것이 아닌가요? CNC방전가공은 전기적 방전을 이용하여 작업물의 표면을 부식시키는 가공 방법으로, 가공속도가 느리다는 특징이 있습니다. 전기적 부도체인 재료도 가공할 수 있는 이유는 전기적 방전을 이용하기 때문에 전기적으로 절연된 재료도 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC선반 작업시 공구가 받는 절삭저항 중 가장 큰 것은?

  1. 주분력
  2. 배분력
  3. 이송분력
  4. 회전분력
(정답률: 69%)
  • CNC선반 작업시 공구가 받는 절삭저항 중 가장 큰 것은 "주분력"이다. 이는 공구가 회전하면서 자재를 절삭할 때 발생하는 힘으로, 절삭력의 대부분을 차지한다. 나머지 보기인 "배분력", "이송분력", "회전분력"은 모두 주분력에 비해 상대적으로 작은 힘이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
