컴퓨터응용가공산업기사 필기 기출문제복원 (2009-05-10)

컴퓨터응용가공산업기사 2009-05-10 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2009-05-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2009-05-10 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 공구마멸 중에서 공구날의 윗면이 칩의 마찰로 오목하게 패이는 현상을 무엇이라 하는가?

  1. 구성인선
  2. 크레이터마모
  3. 프랭크 마모
  4. 칩브레이커
(정답률: 75%)
  • 칩이 공구의 경사면(윗면)을 타고 흐르면서 마찰과 확산 작용으로 인해 오목하게 패이는 현상을 크레이터마모라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 보통 선반에서 보링(boring)작업을 할 때 가장 많이 사용 되는 공구는?

  1. 바이트(bite)
  2. 엔드밀(end mill)
  3. 탭(tap)
  4. 필터(filter)
(정답률: 58%)
  • 보링(boring)은 이미 뚫려 있는 구멍의 내경을 넓히는 작업으로, 선반에서는 주로 바이트(bite)를 사용하여 가공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 독일형 비니어캘리퍼스라고도 부르며, 슬라이더가 홍형으로 내측면의 측정이 가능하고, 최소 1/50㎜로 측정할 수 있는 버니어캘리퍼스는?

  1. M1형
  2. M2형
  3. CB형
  4. CM형
(정답률: 43%)
  • CM형 버니어캘리퍼스는 독일형으로 불리며, 슬라이더가 홍형으로 제작되어 내측 측정이 가능하고 최소 읽기 값이 $0.02\text{mm}$ ($1/50\text{mm}$)인 정밀 측정 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 선반에서 길이방향 이송, 전후방향 이송, 나사깎기 이송등의 이송장치를 가지고 있는 부분은?

  1. 왕복대
  2. 주축대
  3. 이송변환기어박스
  4. 리드 스크루
(정답률: 68%)
  • 왕복대는 선반의 베드 위에서 이동하며 공구대를 지지하고, 길이방향 이송, 전후방향 이송, 나사깎기 이송 등 실제 가공에 필요한 다양한 이송 기능을 수행하는 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 피복 초경합금의 피복재로 사용되지 않는 것은?

  1. TiC
  2. TiN
  3. Al2O3
  4. SiC
(정답률: 46%)
  • 피복 초경합금의 피복재로는 주로 내마모성과 내열성이 뛰어난 $TiC$, $TiN$, $Al_{2}O_{3}$ 등이 사용되며, $SiC$는 일반적인 피복재로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림에서 X는 18㎜, 핀의 지름이 ø6㎜ 이면 A 값은 약 몇 ㎜ 인가?

  1. 23.196
  2. 26.196
  3. 31.392
  4. 34.392
(정답률: 65%)
  • 핀의 지름과 경사각을 이용하여 전체 길이 A를 구하는 문제입니다.
    ① [기본 공식]
    $$A = X + \frac{d}{2}(1 + \tan 60^{\circ})$$
    ② [숫자 대입]
    $$A = 18 + \frac{6}{2}(1 + \tan 60^{\circ})$$
    ③ [최종 결과]
    $$A = 26.196$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 회전하는 상자 속에 공작물과 숫돌 입자, 공작액, 콤파운드(compound) 등을 함께 넣어 공작물을 입자와 충돌시켜 매끈한 가공면을 얻는 가공방법은?

  1. 숏 피닝(shot peening)
  2. 배럴 다듬질(barrel finishing)
  3. 버니싱(burnishing)
  4. 롤로(roller) 가공
(정답률: 62%)
  • 배럴 다듬질(barrel finishing)은 회전하는 통(배럴) 안에 공작물, 연삭 입자, 공작액 등을 함께 넣어 원심력과 충돌을 이용해 표면을 매끄럽게 다듬는 가공법입니다.

    오답 노트
    숏 피닝: 작은 구슬을 고속으로 투사하여 표면 경도를 높이는 방법
    버니싱: 롤러나 볼로 표면을 압착하여 매끄럽게 하는 방법
    롤로 가공: 롤러를 이용해 표면을 다듬는 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연삭숫돌 바퀴의 표시 “WA 46 J 4 V”에서 ‘4’가 나타내는 것은?

  1. 입도
  2. 결합도
  3. 조직
  4. 결합제
(정답률: 51%)
  • 연삭숫돌의 표시 기호 순서는 입자, 입도, 결합도, 조직, 결합제 순입니다.
    제시된 "WA 46 J 4 V"에서 네 번째 위치한 '4'는 조직을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 사고 발생이 많이 일어나는 것에서 점차로 적게 일어나는 것의 순서로 옳은 것은?

  1. 불안전한 조건 → 불가항력 → 불안전한 행위
  2. 불안전한 행위 → 불가항력 → 불안전한 조건
  3. 불안전한 행위 → 불안전한 조건 → 불가항력
  4. 불안전한 조건 → 불안전한 행위 → 불가항력
(정답률: 55%)
  • 산업 재해의 발생 원인 중 사람의 실수인 불안전한 행위가 가장 높은 비중을 차지하며, 그다음으로 설비나 환경의 불안전한 조건, 마지막으로 예측 불가능한 불가항력 순으로 발생 빈도가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 여러대의 NC공작기계를 1대의 컴퓨터에 연결시켜 작업을 수행하는 생산시스템은?

  1. FMS
  2. ANC
  3. DNC
  4. CNC
(정답률: 81%)
  • DNC(Direct Numerical Control)는 중앙 컴퓨터 한 대가 여러 대의 NC 공작기계를 직접 제어하고 관리하는 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 절삭속도 90m/min, 커터의 날 수 10개, 밀링 커터의 지름을 100mm 1개의 날 당 이송을 0.05mm 라 할 때 테이블의 오송속도는 약 mm/min 인가?

  1. 133.3
  2. 143.3
  3. 153.7
  4. 163.7
(정답률: 64%)
  • 밀링 머신의 테이블 이송속도는 주축 회전수와 날 수, 날당 이송량을 곱하여 산출합니다.
    ① [기본 공식]
    $$n = \frac{1000 \times V}{\pi \times d}$$
    $$F = f_z \times Z \times n$$
    ② [숫자 대입]
    $$n = \frac{1000 \times 90}{3.14 \times 100} = 286.47$$
    $$F = 0.05 \times 10 \times 286.47$$
    ③ [최종 결과]
    $$F = 143.3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보통선반 사용시 주의해야 할 안전사항 중 맞는 것은?

  1. 바이트를 교환할 때는 기계를 정지시키지 않아도 된다.
  2. 나사가공이 끝나면 반드시 하프너트를 풀어 놓는다.
  3. 바이트는 가급적 길게 설치한다.
  4. .저속운전 중에는 주축속도의 변환을 해도 된다.
(정답률: 80%)
  • 나사가공 후 하프너트를 풀어놓지 않고 기계를 작동시키면 기계에 심각한 손상을 줄 수 있으므로 반드시 풀어야 합니다.

    오답 노트
    바이트 교환 시 기계 정지: 안전을 위해 반드시 정지 필요
    바이트 설치 길이: 가급적 짧게 설치하여 강성 확보
    주축속도 변환: 반드시 정지 상태에서 수행
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공작기계의 기본운동이 아닌 것은?

  1. 위치조정운동
  2. 급속귀환운동
  3. 이송운동
  4. 절삭운동
(정답률: 77%)
  • 공작기계의 3대 기본운동은 절삭운동, 이송운동, 위치조정운동입니다. 급속귀환운동은 작업 효율을 높이기 위한 보조적인 운동일 뿐 기본운동에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 밀링에서 작업할 수 없는 것은?

  1. 나선홈 가공
  2. 기어 가공
  3. 널링 가공
  4. 키홈 가공
(정답률: 80%)
  • 밀링 머신은 나선홈, 기어, 키홈 가공 등에 사용되지만, 널링 가공은 공작물을 회전시키는 선반에서 수행하는 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 밀링 수직축 장치에 관한 설명으로 틀린 것은?

  1. 밀링 머신의 부속장치의 일종이다.
  2. 수평 및 만능 밀링머신에서 직립 밀링가공을 할 수 있다록 베드면에 장치한다.
  3. 일감에 따라 요구되는 각도로 선회시켜 사용할 수 있다.
  4. 수평방향의 스핀들 회전을 기어를 거쳐 수직방향으로 전환시키는 장치이다.
(정답률: 34%)
  • 밀링 수직축 장치는 수평방향의 스핀들 회전을 수직방향으로 전환하여 직립 밀링 가공을 가능하게 하는 장치이며, 베드면이 아닌 스핀들 헤드 부분에 장치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연강을 쇠톱으로 절단하는 방법으로 틀린 것은?

  1. 쇠톱으로 절단을 할 때 톱날의 왕복 횟수는 1분에 약 50 ~ 60회가 적당하다.
  2. 쇠톱을 앞으로 밀 때 균등한 절삭압력을 준다.
  3. 쇠톱작업을 할 때 톱날의 전체 길이를 사용하도록 한다.
  4. 쇠톱은 당길 때 재료가 잘리므로, 톱날의 방향은 잘리는 방향으로 고정한다.
(정답률: 48%)
  • 쇠톱의 날은 역삼각형 형태로 되어 있어, 톱을 앞으로 밀 때 재료가 절삭됩니다. 따라서 당길 때 재료가 잘린다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 센터리스 연삭기에서 조정 숫돌의 주된 역할은?

  1. 공작물의 연삭
  2. 공작물의지지
  3. 공작물 이송
  4. 연삭숫돌 회전
(정답률: 34%)
  • 센터리스 연삭기에서 조정 숫돌은 공작물을 지지함과 동시에 연삭 숫돌 쪽으로 밀어주어 공작물이 일정한 방향으로 전진하게 하는 공작물 이송 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 화재를 A급, B급, C급, D급으로 구분했을 때 전기화재는 어느 급에 해당하는가?

  1. A급
  2. B급
  3. C급
  4. D급
(정답률: 75%)
  • 화재의 분류 중 C급 화재는 전기 설비나 전선 등 전기가 흐르는 상태에서 발생하는 전기화재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 기어 절삭법이 아닌 것은?

  1. 창성법
  2. 인베스먼트법
  3. 형판에 의한 법
  4. 총형공구에 의한 방법
(정답률: 72%)
  • 기어 절삭법에는 창성법, 형판에 의한 법, 총형공구에 의한 방법 등이 있습니다.

    오답 노트
    인베스먼트법: 절삭법이 아니라 정밀 주조법의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭저항의 3분력에 속하지 않는 것은?

  1. 주분력
  2. 이송분력
  3. 배분력
  4. 상대분력
(정답률: 87%)
  • 절삭저항의 3분력은 주분력, 배분력, 이송분력으로 구성됩니다.

    오답 노트
    상대분력: 3분력에 포함되지 않는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 선철을 제조하는 과정에서 연료 겸 환원제로 사용하는 것은?

  1. 석회석
  2. 망간
  3. 내화물
  4. 코크스
(정답률: 51%)
  • 선철 제조 시 고로에 투입되는 코크스는 열원으로서 연료 역할을 함과 동시에, 철광석의 산소를 제거하여 철로 환원시키는 환원제 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 기계구조용 재료로 가장 많이 사용되는 2원 합금 재료는?

  1. 알루미늄합금
  2. 고속도강
  3. 스테인리스강
  4. 탄소강
(정답률: 52%)
  • 탄소강은 철(Fe)과 탄소(C)라는 두 가지 주성분으로 이루어진 2원 합금으로, 경제성과 가공성이 뛰어나 기계구조용 재료로 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 탄소강에 특스원소를 첨가할 경우 담금질성이 향상되는데 효과가 큰 것부터 나열된 것은?

  1. P ＞ Mn ＞ Cu ＞ Si
  2. Cu ＞ Si ＞ P ＞ Mn
  3. Mn ＞ P ＞ Si ＞ Cu
  4. Si ＞ Mn ＞ P ＞ Cu
(정답률: 33%)
  • 탄소강의 담금질성(경화능)을 향상시키는 원소의 영향력 순서는 망간(Mn)이 가장 크며, 그 뒤로 인(P), 규소(Si), 구리(Cu) 순으로 효과가 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 주철에 함유된 원소 중 Mn 이 소량일 때 Fe 와 화합하여 백주철화를 촉진하는 원소는?

  1. Si
  2. Cu
  3. S
  4. C
(정답률: 28%)
  • 황(S)은 망간(Mn)이 부족할 경우 철(Fe)과 결합하여 FeS를 형성하며, 이는 흑연화를 방해하고 백주철화를 촉진하는 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 강의 조직 중에서 오스테나이트 조직의 고용체는?

  1. α 고용체
  2. Fe3C
  3. δ 고용체
  4. γ 고용체
(정답률: 37%)
  • 강의 조직 중 오스테나이트는 면심입방격자(FCC) 구조를 가지며, 이를 $\gamma$ 고용체라고 부릅니다.

    오답 노트
    $\alpha$ 고용체: 페라이트
    $\delta$ 고용체: 델타 페라이트
    $Fe_{3}C$: 시멘타이트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 구리의 전도성을 가장 많이 감소시키는 원손?

  1. P
  2. Ag
  3. Zn
  4. Cd
(정답률: 38%)
  • 구리와 같은 전도체에 인(P)과 같은 불순물이 섞이면 결정 격자의 왜곡이 심해져 전자 이동을 방해하므로 전도성이 급격히 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 니켈 60~70% 정도로 함유한 Ni-Cu계의 합금으로, 내식성이 좋으므로 화학공업용 재료로 많이 쓰이는 재료는?

  1. 톰백
  2. 알코아
  3. Y합금
  4. 모넬메탈
(정답률: 37%)
  • 모넬메탈은 니켈(Ni) 60~70%와 구리(Cu)를 주성분으로 하는 합금으로, 특히 내식성이 매우 뛰어나 화학 공업 장치나 해양 구조물 재료로 널리 쓰입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 실제로 액체 금속이 응고할 때에는 반드시 융점의 온도에서 응고가 시작되는 일은 적고, 용융점보다 낮은 온도에서 응고가 시작된다. 이 현상을 무엇이라 하는가?

  1. 서냉
  2. 급냉
  3. 과냉
  4. 급냉과 과냉의 겹침
(정답률: 38%)
  • 액체 금속이 이론적인 융점(용융점) 이하로 온도가 내려가도 응고되지 않고 액체 상태를 유지하다가 특정 온도에서 응고가 시작되는 현상을 과냉(Supercooling)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 고온에서 다른 재료에 비해 비강도가 우수하기 때문에 항공기 외판 등에 사용하는 재료는?

  1. Ni
  2. Cr
  3. W
  4. Ti
(정답률: 54%)
  • Ti(티타늄)은 비강도(강도/밀도)가 매우 높고 내식성이 뛰어나며, 고온에서도 성질이 안정적이어서 항공기 외판 및 엔진 부품의 핵심 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 탄소강에서 탄소량의 증가에 따른 성질변화에 대한 설명으로 올바른 것은?

  1. 비중, 열팽창계수가 증가한다.
  2. 비열, 전기저항이 감소한다.
  3. 경도가 증가한다.
  4. 연신율이 증가한다.
(정답률: 48%)
  • 탄소강에서 탄소 함유량이 증가하면 강도와 경도는 높아지지만, 연성과 전성은 낮아지는 특성이 있습니다.

    오답 노트
    비중: 감소
    열팽창계수: 감소
    비열: 감소
    전기저항: 증가
    연신율: 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 관이음에서 방향을 바꾸는 경우 사용하는 관 이음쇠는?

  1. 소켓
  2. 니플
  3. 엘보
  4. 유니언
(정답률: 64%)
  • 관이음쇠 중 엘보는 배관의 방향을 90도 또는 45도로 변경할 때 사용하는 부품입니다.

    오답 노트
    소켓: 직선 관 연결
    니플: 관과 관 사이 연결
    유니언: 분해 조립이 가능하도록 연결
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 아이 볼트에 27 kN의 하중(W)이 걸릴 때 사용가능한 나사의 최소 크기는? (단, 나사부 허용인잔응력을 60 MPa로 한다.)

  1. M24
  2. M30
  3. M36
  4. M45
(정답률: 51%)
  • 허용 인장 응력을 바탕으로 나사의 최소 단면적을 구한 뒤, 이에 적합한 나사 규격을 선정하는 문제입니다.
    ① [기본 공식] $A = \frac{P}{\sigma}$ (단면적 = 하중 / 응력)
    ② [숫자 대입] $A = \frac{27 \times 10^{3}}{60} = 450\text{ mm}^{2}$
    ③ [최종 결과] $d = \sqrt{\frac{4 \times 450}{\pi}} \approx 23.93\text{ mm}$
    계산된 유효지름 $23.93\text{ mm}$를 만족하며, 바깥지름 기준 규격인 M30이 가장 적절한 최소 크기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기어를 사용한 동력전달의 일반적인 특징으로 거리가 먼 것은?

  1. 큰 동력을 일정한 속도비로 전달할 수 있다.
  2. 전동효율이 좋다.
  3. 외부 충격에 강하다.
  4. 소음과 진동이 발생한다.
(정답률: 62%)
  • 기어는 맞물림을 통해 동력을 전달하므로 큰 동력을 일정한 속도비로 정확하게 전달하고 효율이 높지만, 금속 간의 직접 접촉으로 인해 소음과 진동이 발생하며 외부 충격에 취약하여 파손될 위험이 있습니다.

    오답 노트
    큰 동력 전달, 전동효율 우수, 소음 및 진동 발생: 기어의 일반적인 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 볼베어링의 수명에 대한 설명으로 맞는 것은?

  1. 반지름방향 동등가하중의 3배에 비례한다.
  2. 반지름방향 동등가하중의 3승에 비례한다.
  3. 반지름방향 동등가하중의 3배에 반비례한다.
  4. 반지름방향 동등가하중의 3승에 반비례한다.
(정답률: 60%)
  • 볼베어링의 정격 수명 $L_{10}$은 동등가하중 $P$의 3승에 반비례한다는 수명 공식에 근거합니다.
    따라서 반지름방향 동등가하중의 3승에 반비례한다는 설명이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 정사각형의 봉에 10kN의 인장하중이 작용할 때 이 사각봉에 단면의 한 변 길이는? (단, 하중은 축방향으로 작용하며 이 때 발생한 인장 응력은 100N/㎝2이다.)

  1. 10㎝
  2. 20㎝
  3. 30㎝
  4. 40㎝
(정답률: 52%)
  • 인장 응력의 정의를 이용하여 하중을 견디기 위한 정사각형 단면의 한 변 길이를 구하는 문제입니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$ (응력 = 하중 / 단면적)
    ② [숫자 대입] $100 = \frac{10 \times 10^{3}}{x^{2}}$
    ③ [최종 결과] $x = 10\text{ cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 질량 1㎏의 물체가 1m/s2의 가속도로 움직일 수 있다록 가하는 힘은?

  1. 1 [N]
  2. 1 [dyne]
  3. 1 [kgf]
  4. 1 [kg]
(정답률: 50%)
  • 뉴턴의 제2법칙인 가속도의 법칙을 이용하여 힘을 계산합니다.
    ① $F = m \times a$
    ② $F = 1 \times 1$
    ③ $F = 1$
    따라서 힘의 단위인 $1\text{ N}$이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 100 N·m의 굽힘 모멘트를 받는 중실축의 지름은 약 몇 ㎜ 이상이어야 하는가? (단, 중실축의 허용굽힘응력은 98 MPa이다.)

  1. 12㎜
  2. 18㎜
  3. 22㎜
  4. 32㎜
(정답률: 25%)
  • 중실축의 굽힘 응력 공식을 이용하여 모멘트에 견딜 수 있는 최소 지름을 계산합니다.
    ① [기본 공식] $d = \sqrt[3]{\frac{32M}{\pi \sigma}}$
    ② [숫자 대입] $d = \sqrt[3]{\frac{32 \times 100 \times 10^{3}}{\pi \times 98}}$
    ③ [최종 결과] $d = 21.82$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 미끄럼 베어링 재료의 구비조건으로 틀린 것은?

  1. 마찰저항이 클 것
  2. 내식성이 높을 것
  3. 피로한도가 높을 것
  4. 열전도율이 높을 것
(정답률: 60%)
  • 미끄럼 베어링은 회전축과의 마찰을 최소화하여 마모를 줄이고 원활한 회전을 도와야 하므로 마찰저항이 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 재료의 기준강도(인장강도)가 400N/㎜2이고, 허용응력이 100N/㎜2일 때 안전율은?

  1. 0.25
  2. 0.5
  3. 2
  4. 4
(정답률: 61%)
  • 안전율은 재료의 기준강도를 허용응력으로 나눈 값으로 정의합니다.
    ① [기본 공식] $S = \frac{\sigma_{u}}{\sigma_{a}}$
    ② [숫자 대입] $S = \frac{400}{100}$
    ③ [최종 결과] $S = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 평벨트 풀리의 지름이 600㎜, 축의 지름이 50㎜라 하고, 풀리를 폭(b) x 높이(h) = 8㎜ x 7㎜의 묻힘키로 축에 고정하여 벨트 장력에 의해 풀리의 외주에 2kN의 힘이 작용한다면, 키의 길이는 몇 ㎜ 이상이어야 하나? (단, 키의 허용전단응력은 50 MPa로 하고, 허용전단응력만을 고려하여 계산한다.)

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 44%)
  • 풀리에 작용하는 외주력에 의한 토크를 구하고, 키의 허용전단응력 공식을 이용하여 필요한 최소 길이를 산출합니다.
    ① [기본 공식]
    $$T = \frac{P \times D}{2}$$
    $$L = \frac{2 \times T}{b \times d \times \tau}$$
    ② [숫자 대입]
    $$T = \frac{2000 \times 600}{2} = 600000$$
    $$L = \frac{2 \times 600000}{8 \times 50 \times 50}$$
    ③ [최종 결과]
    $$L = 60$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. CNC 가공에서 공구의 위치를 나태나는 좌표값을 나타내는 용어로 옳은 것은?

  1. CC point
  2. CL point
  3. CNC point
  4. CQ point
(정답률: 62%)
  • CNC 가공에서 공구의 중심 궤적을 나타내는 좌표값을 CL point(Cutter Location point)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. CGS(constructive solid geometry) 솔리드 모델을 구성하는 일반적은 기본 입체(primitive)라고 할 수 없는 것은?

  1. Sphere
  2. Cylinder
  3. Edge
  4. Cone
(정답률: 65%)
  • CGS 방식의 솔리드 모델링은 구(Sphere), 원통(Cylinder), 원뿔(Cone), 직육면체와 같은 기본 입체(Primitive)를 조합하여 형상을 만듭니다. Edge는 입체의 모서리를 의미하는 선 요소이므로 기본 입체에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 솔리드 모델의 특징에 속하지 않는 것은?

  1. 은선 제거가 가능하다.
  2. 물리적 성질의 계산이 가능하다.
  3. 간섭 체크가 불가능하다.
  4. 형상을 절단하여 단면도 작성이 용이하다.
(정답률: 72%)
  • 솔리드 모델링은 물체의 내부까지 꽉 찬 3차원 형상을 표현하므로, 부품 간의 겹침 여부를 확인하는 간섭 체크가 가능합니다.

    오답 노트
    은선 제거, 물리적 성질 계산, 단면도 작성: 솔리드 모델의 주요 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CPU와 메인메모리(RAM)사이에 위치하며 CPU와 메인메모리 사이에서 처리될 자료를 효율적으로 이송할 수 있도록 하여 자료처리 속도를 증가시키는 것은?

  1. coprocessor
  2. cache memory
  3. ROM
  4. BIOS
(정답률: 63%)
  • CPU와 메인메모리 사이의 속도 차이를 극복하기 위해 설치하는 고속의 임시 저장 장치로, 자주 사용하는 데이터를 미리 저장하여 자료 처리 속도를 높이는 cache memory가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 서피스 모델링(surface modeling)방식으로 정의된 곡면의 일부를 절단하면 일반적으로 어느 형태의 도형이 되는가?

  1. 점
  2. 평면
  3. 곡면
  4. 곡선
(정답률: 58%)
  • 서피스 모델링은 속이 빈 껍데기 형태의 면으로 형상을 정의하는 방식입니다. 따라서 면(Surface)의 일부를 절단하면 그 경계선인 곡선(Curve) 형태의 도형이 생성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CAD/CAM 시스템의 하드웨어 중 출력장치는?

  1. 플로터
  2. 스캐너
  3. 라이트 펜
  4. 터치 패드
(정답률: 68%)
  • CAD/CAM 시스템에서 플로터는 설계된 도면을 종이에 출력하는 대표적인 출력장치입니다.

    오답 노트
    스캐너, 라이트 펜, 터치 패드: 외부 데이터를 시스템으로 입력하는 입력장치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같이 변환시키려면 d의 값으로 올바른 것은?

  1. 1
  2. 2
  3. -1
  4. -2
(정답률: 52%)
  • 주어진 행렬식은 2차원 평면에서의 스케일링(Scaling) 변환을 나타내며, $y$축 방향의 확대/축소 비율은 $d$ 값에 의해 결정됩니다.
    변환 전 도형의 $y$축 범위는 $1$에서 $2$까지(높이 $1$)이며, 변환 후 도형의 $y$축 범위는 $2$에서 $4$까지(높이 $2$)로 $2$배 확대되었습니다.
    ① [기본 공식] $y' = y \times d$
    ② [숫자 대입] $2 = 1 \times d$
    ③ [최종 결과] $d = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. NURBS 곡선의 일반적인 특징에 대한 설명으로 틀린 것은?

  1. 일반적인 B-spline 곡선보다 설계자우도가 높다.
  2. 일반적인 B-spline 곡선과 마찬가지로 원, 타원을 근사하게 표현한다.
  3. 자유 곡선을 하나의 방정식으로 나타낼 수 있다.
  4. 조정점에서 동차 좌표를 포함하여 네 개의 자유도가 허용된다.
(정답률: 33%)
  • NURBS 곡선은 가중치(Weight) 개념을 도입하여 일반적인 B-spline 곡선으로는 불가능한 원, 타원과 같은 원추 곡선을 오차가 없는 정확한 값으로 표현할 수 있는 것이 가장 큰 특징입니다.

    오답 노트
    원, 타원을 근사하게 표현한다: 근사가 아닌 정확하게 표현함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. IGES 파일의 구조가 아닌 것은?

  1. Start Section
  2. Local Section
  3. Directory Entry Section
  4. Parameter Data Section
(정답률: 40%)
  • IGES 파일은 표준 데이터 교환을 위해 Start Section, Directory Entry Section, Parameter Data Section, Terminate Section의 4가지 구조로 구성됩니다. 따라서 Local Section은 IGES 파일의 구조에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 네 개의 조정점으로 정의된 베지어 곡선(Bezier curve)에 대한 설명으로 틀린 것은?

  1. 항상 조정점에 의해 생성된 다각형의 최외곽점에 의한 블록포(convex hull)의 내부에 포함된다.
  2. n개의 조정점에 의해 생성된 곡선은 (n+1)차 곡선이다.
  3. 번스타인 다항식은 베지어 곡선을 정의하기 위한 블렌딩 함수로 사용된다.
  4. 조정점 한 개의 위치를 변화시키면 곡선 세그먼트 전체의 형상이 변화한다.
(정답률: 63%)
  • 베지어 곡선에서 $n$개의 조정점이 주어지면 생성되는 곡선은 $(n-1)$차 다항식으로 정의됩니다.

    오답 노트
    블록포(convex hull) 내부 포함: 베지어 곡선의 기본 성질입니다.
    번스타인 다항식: 베지어 곡선을 정의하는 핵심 블렌딩 함수입니다.
    전체 형상 변화: 조정점 하나만 움직여도 곡선 전체의 모양이 영향을 받는 전역적 제어 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 그림에서 벡터 N은 블록 바깥쪽으로의 법선벡터이며, 벡터 M은 블록 면 위에 점에서 관찰자로의 벡터이다. 벡터 M과 N의 관계를 이용하여 면의 가시성에 대하여 올바르게 설명한 것은?

  1. M · N＜ 0 이면, 면이 선으로 표현된다.
  2. M · N ＞ 0 이면, 면이 가시적이다.
  3. M × N＜ 0 이면, 면이 선으로 표현된다.
  4. M × N = 0 이면, 면이 비가시적이다.
(정답률: 42%)
  • 면의 가시성은 관찰자 방향 벡터 $M$과 면의 법선 벡터 $N$의 내적 값으로 판단합니다. 두 벡터의 내적이 0보다 크면($M \cdot N > 0$) 두 벡터가 이루는 각이 $90^{\circ}$ 미만이 되어 관찰자에게 면이 보이게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음의 경계 모델링(Boundary Modeling) 기능 중에서 기존의 주어진 입체의 형상을 변화시켜 가면서 원하는 형상을 모델링하는 변형기능을 통칭하여 일컫는 용어는?

  1. 트위킹(tweaking)
  2. 스키닝(skinning)
  3. 리프팅(lifting)
  4. 스위핑(sweeping)
(정답률: 38%)
  • 경계 모델링에서 기존 입체의 형상을 직접 변형시켜 원하는 모양을 만드는 기능을 트위킹(tweaking)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2차원에서 변환 행렬 TH(3×3)은 크게 4부분으로 나누어 진다. 다음 설명 중 틀린 것은?

  1. a,b,c,d는 회전(rotation), 스케일링(scaling) 등에 관계된다.
  2. m,n은 이동(translation)에 관계된다.
  3. s는 전체적인 스케일링(overall scaling)에 영향을 미친다.
  4. p,q는 대칭변화(reflection)에 관계된다.
(정답률: 48%)
  • 2차원 변환 행렬 에서 각 요소의 역할은 다음과 같습니다.
    a, b, c, d는 회전 및 스케일링을 담당하며, m, n은 이동(translation)을, s는 전체적인 스케일링을 결정합니다. 반면 p, q는 이동 변환의 성분으로 작용하며 대칭변화와는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD 데이터 교환을 위한 표준파일형식 중 형상데이터 뿐만 아니라 부품표(BCM), 재료, NC 가공데이터 등 많은 종류의 데이터를 포함할 수 있는 것은?

  1. DXF
  2. IGES
  3. STEP
  4. PHIGS
(정답률: 33%)
  • STEP은 단순한 형상 데이터뿐만 아니라 부품표(BOM), 재료 정보, NC 가공 데이터 등 제품의 생애 주기 전반에 걸친 방대한 정보를 포함할 수 있는 표준 데이터 교환 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 곡선(curve)의 특징에 대한 설명으로 틀린 것은?

  1. B-spilne 곡선은 1개의 정점 변화가 곡선 전체에 영향을 미친다.
  2. Bezier 곡선은 반드시 주어진 시작점과 끝점을 통과한다.
  3. Bezier 곡선은 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
  4. B-spilne 곡선은 하나의 꼭짓점을 옮겨도 곡선 전체의 연속성이 보장 된다.
(정답률: 36%)
  • B-spline 곡선은 국부적인 제어가 가능하여 특정 정점을 변화시켜도 곡선의 일부만 영향을 받습니다.

    오답 노트
    B-spilne 곡선은 1개의 정점 변화가 곡선 전체에 영향을 미친다: 정점 변화가 곡선 전체에 영향을 주는 것은 Bezier 곡선의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 바닥면이 없는 원뿔을 중심축과 평행하게 단면 했을 때 생기는 원추 곡선(conic section은?

  1. 원
  2. 타원
  3. 포물선
  4. 쌍곡선
(정답률: 28%)
  • 원뿔을 중심축과 평행하게 단면했을 때 나타나는 원추 곡선은 쌍곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 화면에 나타난 데이터를 확대하여 데이터의 일부부 만을 스크린에 나타낼 때 상당부분이 viewport를 벗어나는데 이와 같이 일정한 영역을 벗어나는 부분을 잘라버리는 것을 무엇이라 하는가?

  1. 윈도잉(windowing)
  2. 클리핑(cllpping)
  3. 매핑(mapping)
  4. 패닝(panning)
(정답률: 58%)
  • 뷰포트(viewport)와 같이 설정된 일정한 영역을 벗어나는 부분을 잘라내어 화면에 표시하지 않는 과정을 클리핑(cllpping)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. DNC 운전시 데이터의 전송속도를 나타내는 것은?

  1. CPS
  2. IPS
  3. BPS
  4. MIPS
(정답률: 72%)
  • DNC 운전 시 데이터 전송 속도는 초당 전송되는 비트 수인 BPS(Bits Per Second)로 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 하나의 입체를 기하 요소(geometric entity)와 위상 요소(topological entity)를 이용하여 표현하는 솔리드 모델링 방법은?

  1. CSG 방식
  2. Sweep 방식
  3. FEM 방식
  4. b-rep 방식
(정답률: 36%)
  • b-rep(Boundary Representation) 방식은 입체의 경계면을 기하 요소(점, 선, 면)와 이들의 연결 관계인 위상 요소로 정의하여 표현하는 솔리드 모델링 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적으로 3축 가공과 비교한 5축 가공의 특징이 아닌 것은?

  1. 공구 접근성이 뛰어나다.
  2. 파트 프로그램 작성이 수월하다.
  3. 커습 양을 최소화 함으로써 가공 품질이 우수하다.
  4. 볼 엔드밀 사용시 절삭성이 좋은 공구 자세를 취할 수 있다.
(정답률: 70%)
  • 5축 가공은 3축 가공에 비해 제어해야 할 축이 많고 기하학적 계산이 복잡하여 파트 프로그램 작성이 훨씬 어렵고 까다롭습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 스퍼 기어 A,B가 그림과 같이 조립되어 있을 때 이에 대한 설명으로 틀린 것은?

  1. A기어의 이끝원 지름은 ø44 이다.
  2. B기어의 피치원 지름은 ø60 이다.
  3. 축간 중심거리는 54 이다.
  4. 전체 이높이는 약 4.3 이다.
(정답률: 41%)
  • 두 기어의 피치원 지름 합의 절반이 축간 거리입니다.
    A기어 피치원 지름: $d_A = m \times z_A = 2 \times 20 = 40$
    B기어 피치원 지름: $d_B = m \times z_B = 2 \times 30 = 60$
    축간 거리: $C = \frac{d_A + d_B}{2} = \frac{40 + 60}{2} = 50$
    따라서 축간 중심거리가 54라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 가공 방법의 약호 중에서 다듬질 가공인 스크레이핑 가공의 약호인 것은?

  1. FS
  2. FSU
  3. CS
  4. FSD
(정답률: 74%)
  • 다듬질 가공(Finishing)의 약호 F와 스크레이핑(Scraping) 가공의 약호 S가 결합되어 FS로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 베어링 호칭 번호 6308 Z NR에서 08 이 나타내는 뜻은?

  1. 실드기호
  2. 안지름 번호
  3. 베어링 계열기호
  4. 레이스 형상 기호
(정답률: 80%)
  • 베어링 호칭 번호에서 뒤의 두 자리 숫자는 안지름 번호를 나타냅니다. 안지름 번호에 $5$를 곱하면 실제 안지름 $\text{mm}$ 값이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 조립 전의 구멍의 치수가 100 , 축의 치수가 100 일 때 최대 틈새는?

  1. 0.02
  2. 0.06
  3. 0.10
  4. 0.04
(정답률: 67%)
  • 최대 틈새는 구멍의 최대 치수에서 축의 최소 치수를 뺀 값으로 계산합니다.
    $$ \text{최대 틈새} = \text{구멍 최대} - \text{축 최소} $$
    $$ \text{최대 틈새} = (100 + 0.04) - (100 - 0.06) $$
    $$ \text{최대 틈새} = 0.10 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

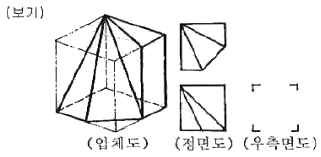

65. 보기 입체도의 각 제 3각 정투상도에서 누락된 우측면도로 가장 적합한 것은?

(정답률: 44%)
  • 제3각법 정투상도에서 우측면도는 정면도에서 바라본 입체도의 오른쪽 모습과 일치해야 합니다. 입체도 를 분석했을 때, 우측에서 본 형상은 와 같이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 도면에서 다음에 열거한 선이 같은 장소에 중복되었다. 어느선으로 표시하여야 하는가?

  1. 숨은선
  2. 중심선
  3. 치수 보조선
  4. 절단선
(정답률: 69%)
  • 도면에서 여러 종류의 선이 중복될 경우, 선의 우선순위에 따라 표시합니다. 제시된 의 선들 중 우선순위가 가장 높은 것은 숨은선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 나사 표기가 TM18 이라 되어 있을 때 이는 무슨 나사인가?

  1. 관용 평행나사
  2. 29° 사다리꼴나사
  3. 관용 테이퍼나사
  4. 30° 사다리꼴나사
(정답률: 39%)
  • 나사 표기법에서 TM은 인치계 기준의 29° 사다리꼴나사를 의미합니다.

    오답 노트
    30° 사다리꼴나사: TR로 표기(미터계)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보기와 같은 입체도의 화살표 방향 투상도로 가장 적합한 것은?

(정답률: 66%)
  • 제시된 입체도의 화살표 방향은 정면에서 바라본 투상도를 요구하고 있습니다. 해당 방향에서 보면 왼쪽 상단이 깎여 있고 오른쪽 상단에 홈이 파인 형태가 나타나므로 가 가장 적합한 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 가공 전 또는 가공 후의 모양을 표시하는 선은?

  1. 파단선
  2. 절단선
  3. 가상선
  4. 숨은선
(정답률: 69%)
  • 가상선은 가공 전 또는 가공 후의 모양, 가동 부분의 위치 등을 표시하기 위해 사용하는 가는 2점 쇄선입니다.

    오답 노트
    파단선: 부품의 일부를 생략하거나 끊어서 표시하는 선
    절단선: 절단 위치를 표시하는 선
    숨은선: 보이지 않는 부분을 표시하는 파선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음과 같은 표면거칠기 지시방법에서 λc 2.5 의 의미는?

  1. 기준 길이 2.5 ㎜
  2. 컷오프값 2.5 ㎜
  3. 기준 길이 2.5 ㎛
  4. 컷오프값 2.5 ㎛
(정답률: 48%)
  • 표면거칠기 지시 기호에서 $\lambda c$는 컷오프값(Cut-off value)을 의미하며, 이는 거칠기 곡선에서 파장 성분을 분리하기 위한 기준 길이를 나타냅니다. $\lambda c 2.5$는 컷오프값이 $2.5\text{ mm}$임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. CNC 공작기계의 서보기구 형식에 해당하지 않는 것은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 75%)
  • CNC 공작기계의 서보기구 형식은 피드백 유무와 측정 위치에 따라 개방회로 방식, 반폐쇄회로 방식, 폐쇄회로 방식으로 구분됩니다. 따라서 반개방회로 방식은 존재하지 않는 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

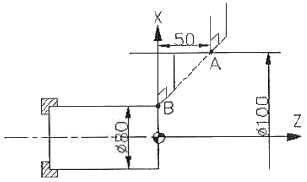

72. CNC선반 프로그램에서 급속이송(G00)으로 A점에서 B점으로 이동하는 지령 방법으로 틀린 것은?

  1. G00 X80. Z0 ;
  2. G00 U-20. W-50. ;
  3. G00 X80. W-50. ;
  4. G00 U-20. Z-50. ;
(정답률: 40%)
  • A점에서 B점으로 이동할 때, 절대 좌표계에서는 $X80, Z0$이며, 상대 좌표계에서는 현재 위치 A를 기준으로 $X$축 방향으로 $-20$($U-20$), $Z$축 방향으로 $-50$($W-50$)만큼 이동해야 합니다.
    따라서 상대 좌표인 $U-20$과 절대 좌표인 $Z-50$을 혼용하여 작성한 G00 U-20. Z-50. ; 지령은 잘못된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CNC선반 기공 프로그램에서 “G96 S120”으로 지정된 경우 의미를 맞게 설명한 것은?

  1. 절삭도가 120 m/min가 되도록 공작물의 직경에 따라 주축의 회전수가 변화한다.
  2. 주축이 120 rpm 으로 회전하도록 한다.
  3. 주축이 120 rpm 보다 높은 회전수를 요구하더라도 주축은 120 rpm 이상으로 회전하지 않는다.
  4. 주축속도가 120 rpm 이 되면 주축을 정지시키는 것을 의미한다.
(정답률: 44%)
  • G96은 주축의 '주속 일정 제어' 명령어로, 공작물의 직경이 변하더라도 절삭 속도를 일정하게 유지하기 위해 주축 회전수를 자동으로 조절하는 기능입니다. 따라서 절삭도가 $120\text{ m/min}$가 되도록 공작물의 직경에 따라 주축의 회전수가 변화한다는 설명이 정답입니다.

    오답 노트
    주축이 $120\text{ rpm}$으로 회전하도록 하는 것은 G97(주축 회전수 일정 제어)에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. CNC선반 프로그램에서 공구기능(T) T0202를 가장 잘 설명한 것은?

  1. 2번 공구의 공구 보정번호 2번 수행
  2. 공구보정 없이 2번 공구 선택
  3. 2번 공구의 2번 공구보정 취소
  4. 2번 공구의 2번 반복 수행
(정답률: 82%)
  • CNC 선반에서 $T x x y y$ 형식의 코드는 $xx$번 공구를 선택하고 $yy$번 보정 번호를 적용하여 실행한다는 의미입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 머시닝센터에서 G43으로 공구 길이보정을 수행하였다. 공구길이 보정 취소시 필요한 G코드는?

  1. G40
  2. G42
  3. G49
  4. G50
(정답률: 64%)
  • G49는 공구 길이 보정을 취소하는 명령어입니다.

    오답 노트
    G
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 기계 가공시의 안전 사항으로 틀린 것은?

  1. 척이 회전하는 도중에 일감이 튀어나오지 않도록 확실히 고정한다.
  2. 항상 비상 정지 버튼의 위치를 확인하고 있어야 한다.
  3. 기계에 공구나 가공물을 설치할 때에는 반드시 기계 정지 후 한다.
  4. 가공 칩은 반드시 기계 정지 후 손이나 측정기를 이용하여 제거한다.
(정답률: 84%)
  • 가공 칩을 제거할 때는 안전을 위해 반드시 기계를 정지시킨 후, 손이나 측정기가 아닌 브러쉬를 사용하여 제거해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 보조 프로그램이 끝나는 마지막 블록에 “M99 P0100 ;”을 지령하였다. 이에 대한 설명으로 맞는 것은?

  1. 주 프로그램의 N0100 블록으로 돌아가라는 뜻
  2. 주 프로그램 번호 ○0100으로 가라는 뜻
  3. 보조 프로그램의 N0100 블록으로 돌아가라는 뜻
  4. 보조 프로그램을 2번 반복 수행하라는 뜻
(정답률: 39%)
  • M99는 보조 프로그램의 종료를 알리는 명령어로, P 뒤에 오는 숫자는 복귀할 주 프로그램의 블록 번호를 지정합니다.
    따라서 P0100은 주 프로그램의 N0100 블록으로 돌아가라는 의미입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC 공작기계의 특징에 해당하지 않는 것은?

  1. 제품의 균일성을 향상시킬 수 있다.
  2. 작업자의 피로감소를 꾀할 수 있다.
  3. 특수공구가 필요하며 공구관리비가 증가할 수 있다.
  4. 제조원가 및 인건비를 줄일 수 있다.
(정답률: 77%)
  • CNC 공작기계는 자동화와 정밀 제어를 통해 제품의 균일성을 높이고 인건비와 작업자 피로도를 줄이는 장점이 있습니다.
    특수공구가 필요하여 공구관리비가 증가한다는 내용은 CNC의 일반적인 특징이나 장점에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC 방전기공의 특징을 잘못 설명한 것은?

  1. 열에 의한 변형이 적으므로 가공 정밀도가 우수하다.
  2. 전극으로 구리, 황동, 흑연 등을 사용하므로 성형이 용이하다.
  3. 강한 재료, 부도체 재료, 담금질 재료의 가공도 용이하다.
  4. 미세한 구멍, 얇은 두께의 재질을 가공해도 변형이 생기지 않는다.
(정답률: 58%)
  • 방전가공은 전기 스파크를 이용하므로 반드시 전기가 통하는 전도성 재료여야만 가공이 가능합니다.
    따라서 부도체 재료의 가공도 용이하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 절삭동력이 2 kW이고, 주축회전수가 500 rpm일 때 선반에서 ø80 ㎜의 환봉을 절삭하는 절삭 주분력은 약 몇 N 인가?

  1. 95.5
  2. 955
  3. 90.7
  4. 907
(정답률: 40%)
  • 절삭동력, 주축회전수, 가공 직경을 이용하여 절삭 주분력을 구하는 문제입니다.
    ① [기본 공식] $F = \frac{P}{\frac{\pi d n}{60 \times 1000}}$
    ② [숫자 대입] $F = \frac{2}{\frac{3.14 \times 0.08 \times 500}{60}}$
    ③ [최종 결과] $F = 955$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
