컴퓨터응용가공산업기사 필기 기출문제복원 (2010-03-07)

컴퓨터응용가공산업기사 2010-03-07 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2010-03-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2010-03-07 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 윤활제의 구비조건이 될 수 없는 것은?

  1. 사용 상태에서 충분한 점도를 유지할 것
  2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
  3. 산화나 열에 대하여 안정성이 높을 것
  4. 화학적으로 불활성이며 깨끗하고 균질할 것
(정답률: 88%)
  • 윤활제는 마찰을 줄이기 위해 한계 윤활 상태에서도 견딜 수 있는 우수한 유성을 가지고 있어야 합니다.

    오답 노트
    충분한 점도 유지, 산화 및 열 안정성, 화학적 불활성 및 균질성은 모두 윤활제가 갖추어야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

  1. 가공물을 연속적으로 가공하기가 곤란하다.
  2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
  3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
  4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
(정답률: 65%)
  • 센터리스 연삭기는 공작물을 센터나 척으로 고정하지 않고 지지 숫돌과 연삭 숫돌 사이에 놓아 가공하므로, 가공물을 연속적으로 공급하여 대량 생산하는 데 매우 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 표면거칠기가 좋다.
  2. 공구의 수명이 길다.
  3. 가공물 고정이 유리하다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 86%)
  • 하향절삭은 공구의 이송 방향과 절삭 방향이 같아 표면 거칠기가 좋고 공구 수명이 길며, 가공물이 아래로 눌려 고정이 유리합니다. 하지만 이송 방향의 반대 방향으로 힘이 작용하므로 반드시 백 래시를 제거해야 합니다.

    오답 노트
    백 래시를 제거하지 않아도 된다: 하향절삭 시에는 백 래시 제거가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 회전하는 상자에 공작물과 숫돌입자. 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하여 매끈한 가공연을 얻는 것은?

  1. 숏피닝
  2. 수퍼피니싱
  3. 버니싱
  4. 배럴가공
(정답률: 71%)
  • 회전하는 통(배럴) 안에 공작물과 연마재(숫돌입자, 컴파운드 등)를 함께 넣어 충돌과 마찰을 통해 표면의 요철을 제거하고 매끄럽게 만드는 가공법은 배럴가공입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 드라이버 사용 시 유의사항으로 맞지 않은 것은?

  1. 드라이버 날 끝이 흠의 폭과 길이가 같은 것을 사용한다.
  2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
  3. 작은 공작물은 한손으로 잡고 사용한다.
  4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
(정답률: 85%)
  • 작은 공작물을 가공하거나 나사를 조일 때 한 손으로만 잡고 작업하면 공작물이 튕겨 나가거나 미끄러져 부상을 입을 위험이 매우 큽니다. 따라서 작은 공작물은 반드시 바이스 등으로 고정하거나 두 손을 안전하게 사용하여 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

  1. 드릴링
  2. 리밍
  3. 태핑
  4. 그라인딩
(정답률: 83%)
  • 보링 머신은 구멍의 내경을 넓히거나 다듬는 가공을 수행하며, 드릴링, 리밍, 태핑과 같은 구멍 가공 작업이 가능하지만, 연삭 휠을 사용하는 그라인딩 가공은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 직업병의 발생원인과 가장 관계가 먼 것은?

  1. 분진
  2. 유해가스
  3. 공장규모
  4. 소음
(정답률: 88%)
  • 직업병은 주로 작업 환경 내의 물리적, 화학적 유해 요인에 의해 발생합니다. 분진, 유해가스, 소음 등은 직접적인 원인이 되지만, 공장규모는 작업 환경의 유해성 여부와 직접적인 상관관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

  1. 선반(Lathe)
  2. 밀링 머신(Milling machine)
  3. 드릴링 머신(Drilling machine)
  4. 원통 연삭기(Cylindrical grinding machine)
(정답률: 82%)
  • 원통 연삭기는 공작물(일감)과 연삭 휠(공구)이 모두 회전하면서 원통형 표면을 정밀하게 깎아내는 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 수기가공에서 수나사를 가공하는 공구는?

  1. 탭
  2. 리머
  3. 다이스
  4. 스크레이퍼
(정답률: 79%)
  • 수기가공 시 나사의 종류에 따라 사용하는 공구가 다릅니다. 수나사를 가공할 때는 다이스를 사용하며, 암나사를 가공할 때는 탭을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 각도 측정기인 오토 콜리메이터(auto-collimator)의 주요 부속품에 해당하지 않는 것은?

  1. 폴리건 프리즘
  2. 변압기
  3. 펜터 프리즘
  4. 접촉식 프로브
(정답률: 56%)
  • 오토 콜리메이터는 빛의 반사 원리를 이용한 광학식 각도 측정기로, 폴리건 프리즘, 펜터 프리즘, 변압기 등이 사용됩니다. 접촉식 프로브는 물리적 접촉을 통해 측정하는 장치이므로 광학식인 오토 콜리메이터의 부속품이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?

  1. 자루부
  2. 절삭부
  3. 안내부
  4. 경사부
(정답률: 57%)
  • 브로치의 기본 구조는 공구를 잡는 자루부, 실제 가공이 이루어지는 절삭부, 그리고 가공 정밀도를 유지하는 안내부로 구성됩니다. 경사부는 브로치의 표준 구조에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주철과 같이 메짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

  1. 전단형
  2. 경작형
  3. 균열형
  4. 유동형
(정답률: 56%)
  • 주철과 같이 취성이 강하고 메짐이 있는 재료를 저속으로 절삭하면, 칩이 연속적으로 생성되지 않고 불규칙하게 깨져 나가는 균열형 칩이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 보조 프로그램 호출시 사용되는 보조기능은?

  1. M00
  2. M01
  3. M98
  4. M99
(정답률: 80%)
  • CNC 가공에서 보조 프로그램 호출과 종료를 위한 보조기능은 다음과 같습니다.
    M98: 보조 프로그램 호출
    M99: 보조 프로그램 종료 및 주 프로그램으로 복귀
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가 낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

  1. A
  2. C
  3. WA
  4. GC
(정답률: 54%)
  • 탄화규소(SiC)계 숫돌 입자 중 알루미나계보다 단단하고 취성이 큰 특성을 가진 기호는 C입니다.

    오답 노트
    GC: 녹색 탄화규소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

  1. 공작물의 길이가 짧을 때
  2. 바이트의 날끝이 불량할 때
  3. 절삭속도가 부적당할 때
  4. 공작물의 고정이 불량할 때
(정답률: 81%)
  • 밀링 작업 시 떨림(chattering)은 공작물의 고정 불량, 부적당한 절삭속도, 바이트 날끝의 불량 등으로 인해 발생합니다. 공작물의 길이가 짧으면 오히려 강성이 높아져 떨림이 줄어들므로 떨림의 원인이 되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 버핑의 사용 목적이 아닌 것은?

  1. 공작물의 표면을 광택내기 위하여
  2. 공작물의 표면을 매끈하게 하기 위하여
  3. 정밀도를 요하는 가공보다 외관을 좋게 하기 위하여
  4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
(정답률: 57%)
  • 버핑은 공작물 표면의 광택을 내고 매끈하게 하여 외관을 좋게 만드는 최종 다듬질 공정입니다. 폴리싱은 버핑보다 더 정밀한 광택 작업이므로, 버핑을 폴리싱 전 단계의 다듬질로 보는 것은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 절삭저항의 3분력에 해당되지 않는 것은?

  1. 표면분력
  2. 주분력
  3. 이송분력
  4. 배분력
(정답률: 85%)
  • 절삭저항의 3분력은 주분력, 이송분력, 배분력으로 구성됩니다. 따라서 표면분력은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 연삭가공의 특징으로 옳지 않은 것은?

  1. 경화된 강과 같은 단단한 재료를 기공할 수 있다.
  2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
  3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
  4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
(정답률: 74%)
  • 연삭가공은 고속으로 회전하는 숫돌 입자가 재료를 긁어내는 방식이므로, 마찰열이 매우 심해 가공물과 접촉하는 연삭점의 온도가 매우 높게 상승합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 급속 귀환장치가 있는 기계는?

  1. 셰이퍼
  2. 지그보링머신
  3. 밀링
  4. 호빙머신
(정답률: 67%)
  • 셰이퍼는 공구가 전진하며 절삭하고 후진할 때는 절삭하지 않으므로, 비절삭 시간인 후진 시간을 단축하여 효율을 높이기 위해 급속 귀환장치를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

  1. 배율이 높다.
  2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
  3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
  4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
(정답률: 80%)
  • 공기 마이크로미터는 기본적으로 비교측정기이므로, 측정 대상물을 표준 치수와 비교하기 위한 마스터가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 순철에 대한 설명으로 잘못된 것은?

  1. 투자율이 높아 변압기, 발전기용으로 사용된다.
  2. 단접이 용이하고, 용접성도 좋다.
  3. 바닷물, 화학약품 등에 대한 내식성이 좋다.
  4. 고온에서 산화작용이 심하다.
(정답률: 81%)
  • 순철은 탄소 함유량이 매우 적어 투자율이 높고 연성이 좋아 변압기 철심 등으로 사용되지만, 내식성이 매우 낮아 바닷물이나 화학약품에 쉽게 부식됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 연강의 사용 용도로 적합하지 않은 것은?

  1. 볼트
  2. 리벳
  3. 파이프
  4. 게이지
(정답률: 68%)
  • 연강은 강도가 낮고 연성이 좋아 볼트, 리벳, 파이프 등 일반 구조용 부품에 적합하지만, 정밀한 치수 유지와 높은 내마모성이 요구되는 게이지용으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 풀림 처리의 목적으로 가장 적합한 것은?

  1. 연화 및 내부응력 제거
  2. 경도의 증가
  3. 조직의 오스테나이트화
  4. 표면의 경화
(정답률: 67%)
  • 풀림(Annealing)은 재료를 가열 후 서서히 냉각시켜 조직을 균일하게 만들고, 가공 중 발생한 내부 응력을 제거하여 재료를 부드럽게(연화) 만드는 것이 주 목적입니다.

    오답 노트
    경도 증가 및 표면 경화: 퀜칭(담금질)이나 표면경화법의 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선박용 기계, 화학 기계 등에 사용하는 황동은?

  1. 에드미럴티 황동
  2. 네이벌 황동
  3. 델타메탈
  4. 톰백
(정답률: 48%)
  • 델타메탈은 6:4 황동에 $1 \sim 2\%$의 $\text{Fe}$를 첨가하여 강도와 내식성을 크게 향상시킨 합금으로, 광산·선박·화학 기계 등 가혹한 환경의 부품에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 담금질 조직 중 가장 경도가 높은 것은?

  1. 펄라이트
  2. 마텐자이트
  3. 솔바이트
  4. 트루스타이트
(정답률: 80%)
  • 마텐자이트는 강을 고온에서 급랭시켰을 때 형성되는 조직으로, 탄소가 과포화된 체심정방격자 구조를 가져 담금질 조직 중 경도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 탄소강에서 공석강의 현미경 조직은?

  1. 초석페라이트와 펄라이트
  2. 초석시멘타이트와 펄라이트
  3. 층상펄라이트와 시멘타이트의 혼합조직
  4. 공석페라이트와 공석 시멘타이트의 혼합조직
(정답률: 54%)
  • 공석강은 공석 온도에서 오스테나이트가 페라이트와 시멘타이트로 동시에 변태하는 강으로, 이 두 조직이 층상 구조를 이룬 공석페라이트와 공석 시멘타이트의 혼합조직(펄라이트)을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 구조용 복합재료 중 섬유강화 금속은?

  1. FRTP
  2. SPF
  3. FRM
  4. FRP
(정답률: 79%)
  • 복합재료의 명칭은 강화재와 기재의 조합으로 결정됩니다. FRM은 Fiber Reinforced Metals의 약자로, 금속 기재 내에 섬유를 넣어 강화한 섬유강화 금속을 의미합니다.

    오답 노트
    FRP: 섬유강화 플라스틱
    FRTP: 열가소성 섬유강화 플라스틱
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?

  1. C와 Si
  2. Si와 Mn
  3. Si와 S
  4. Ti와 P
(정답률: 65%)
  • 회주철의 조직은 탄소(C)의 함량과 규소(Si)의 양에 의해 결정됩니다. 특히 규소는 흑연화를 촉진시켜 회주철 특유의 편상 흑연 조직을 형성하는 데 결정적인 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 합금이 아닌 것은?

  1. 니켈
  2. 황동
  3. 두랄루민
  4. 켈밋
(정답률: 73%)
  • 합금은 두 가지 이상의 금속 원소를 혼합하여 성질을 개선한 물질입니다. 황동(Cu+Zn), 두랄루민(Al+Cu+Mg+Mn), 켈밋(Mg+Al)은 대표적인 합금이지만, 니켈은 주기율표 상의 순수 금속 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 담금질 효과와 가장 관련이 적은 것은?

  1. 가열온도
  2. 냉각속도
  3. 자성
  4. 결정입도
(정답률: 79%)
  • 담금질은 강철을 고온으로 가열한 후 급랭시켜 경도를 높이는 열처리 공정입니다. 가열온도, 냉각속도, 결정입도는 조직의 변화와 경도에 직접적인 영향을 주지만, 자성은 열처리의 주된 목적이나 효과와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 역류를 방지하며 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?

  1. 체크 밸브
  2. 강압 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 82%)
  • 체크 밸브는 유체의 흐름을 한 방향으로만 허용하고 반대 방향으로의 역류를 자동으로 차단하는 기능을 가진 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 기본 부하용량이 33000N이고, 베어링하중이 4000N인 볼베어링이 900rpm으로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

  1. 9050
  2. 9500
  3. 10400
  4. 11500
(정답률: 50%)
  • 볼베어링의 수명 시간은 기본 부하용량과 실제 하중의 비율의 3제곱에 비례하며, 회전수와 시간 환산 계수를 적용하여 계산합니다.
    ① [기본 공식]
    $$L_h = \frac{10^6}{60 n} ( \frac{C}{P} )^3$$
    ② [숫자 대입]
    $$L_h = \frac{10^6}{60 \times 900} ( \frac{33000}{4000} )^3$$
    ③ [최종 결과]
    $$L_h = 10388.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 나사를 용도에 따라 체결용과 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 삼각 나사
(정답률: 62%)
  • 삼각 나사는 주로 체결용(결합용)으로 사용되며, 운동용 나사로는 사각 나사, 사다리꼴 나사, 톱니 나사 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ = 40[N/mm2], 키의 규격(폭×높이) b×h = 12mm×10mm이다.)

  1. 80
  2. 85
  3. 90
  4. 95
(정답률: 26%)
  • 전달 동력을 통해 토크를 먼저 구한 후, 키의 전단응력 공식을 이용하여 최소 길이를 산출합니다.
    ① [기본 공식]
    $$T = \frac{60 \times P}{2 \pi n}$$
    $$l = \frac{2 T}{b d \tau}$$
    ② [숫자 대입]
    $$T = \frac{60 \times 50000}{2 \pi \times 350} = 1364.18 \text{ N\cdot m} = 1364180 \text{ N\cdot mm}$$
    $$l = \frac{2 \times 1364180}{12 \times 60 \times 40}$$
    ③ [최종 결과]
    $$l = 94.7$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. Si 단위와 기호로 잘못 짝지어진 것은?

  1. 주파수 ― 헤르츠(Hz)
  2. 에너지 ― 줄(J)
  3. 전기량, 전하 ― 와트(W)
  4. 전기저항 ― 옴(Ω)
(정답률: 65%)
  • SI 단위계에서 전기량(전하)의 단위는 쿨롱(C)입니다. 와트(W)는 전력의 단위이므로 잘못 짝지어진 것입니다.

    오답 노트
    주파수: 헤르츠(Hz) 맞음
    에너지: 줄(J) 맞음
    전기저항: 옴($\Omega$) 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 마찰차 중 무단(無段)변속장치로 이용할 수 없는 것은?

  1. 홈 마찰차
  2. 에반스 마찰차
  3. 원판 마찰차
  4. 구면 마찰차
(정답률: 53%)
  • 에반스, 원판, 구면 마찰차는 접촉 위치나 반경을 변화시켜 속도를 연속적으로 바꿀 수 있는 무단변속장치로 활용 가능하지만, 홈 마찰차는 정해진 홈에 의해 회전비가 고정되므로 무단변속이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 스플라인에 대한 설명으로 틀린 것은?

  1. 축에 여러 개의 같은 키 흠을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
  2. 종류에는 각형 스플라인 , 헬리컬 스플라인, 세레이션 등이 있다.
  3. 용도는 주로 변속장치, 자동차 변속기 등의 속도 변환용 축에 사용된다.
  4. 키 보다 큰 토크를 전달할 수 있다.
(정답률: 48%)
  • 스플라인은 축에 여러 개의 키 홈을 파서 축 방향으로 미끄럼 운동이 가능하게 한 구조로, 큰 토크 전달이 가능하며 변속기 등에 사용됩니다. 세레이션은 스플라인의 일종이 아니라 톱니 모양의 결합 구조를 가진 별개의 형태로 구분하는 것이 일반적입니다.

    오답 노트
    축방향 미끄럼 운동 가능: 스플라인의 핵심 특징
    변속장치 사용: 주요 용도
    키보다 큰 토크 전달: 다수의 키 홈 덕분에 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)

  1. 8.59
  2. 16.84
  3. 30.23
  4. 181.38
(정답률: 41%)
  • 축의 회전수와 허용비틀림응력을 이용하여 전달 가능한 최대 동력을 계산합니다.
    ① [기본 공식] $H = \frac{2 \pi^{2} n \tau d^{3}}{60 \times 16 \times 10^{6}}$
    ② [숫자 대입] $H = \frac{2 \times \pi^{2} \times 300 \times 39.2 \times 50^{3}}{60 \times 16 \times 10^{6}}$
    ③ [최종 결과] $H = 30.23$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용용력은 60MPa로 하고, 비틀림용력은 수직응력의 1/3 정도로 본다.)

  1. 12mm
  2. 18mm
  3. 22mm
  4. 25mm
(정답률: 36%)
  • 나사 잭의 막대 지름을 구할 때는 하중과 허용응력을 고려한 설계 공식을 사용합니다.
    ① [기본 공식] $d = \sqrt{\frac{8W}{3\sigma}}$
    ② [숫자 대입] $d = \sqrt{\frac{8 \times 10 \times 10^{3}}{3 \times 60}}$
    ③ [최종 결과] $d = 21.08 \approx 22$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 400rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 저널의 지름 d = 6cm, 저널의 길이 ℓ = 10cm이고, 4.2KN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 44%)
  • 베어링 압력은 작용하는 하중을 베어링의 투영 면적(지름 $\times$ 길이)으로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{W}{d \times l}$
    ② [숫자 대입] $P = \frac{4.2 \times 10^{3}}{60 \times 100}$
    ③ [최종 결과] $P = 0.7$
    따라서 베어링 압력은 $0.7\text{ MPa}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 다음 중 DNC(Direct Numerical Control)의 설명에 가장 적합한 것은?

  1. NC 공작기계 내에 저장되어 있는 표준 부프로그램(subroutine)
  2. 컴퓨터(마이크로 프로세서)를 내장한 NC 공작기계
  3. 컴퓨터의 핵심기능을 수행하는 중앙 연산 처리장치
  4. 여러 대의 NC기계를 한 대의 컴퓨터에 연결시켜 공작기계를 제어
(정답률: 81%)
  • DNC(Direct/Distributed Numerical Control)는 중앙의 컴퓨터 한 대가 여러 대의 NC 공작기계에 데이터를 분배하고 전송하여 동시에 제어하는 시스템을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. CAD 시스템에서 곡선을 표시하는데 3차식을 사용하는 이유로 가장 적당한 것은?

  1. 4차 이상이 되면 곡면 생성시간이 많이 걸린다.
  2. 4차로는 부드러운 곡선을 표현할 수 없다.
  3. CAD 시스템은 3차 이상의 차수를 지원할 수 없다.
  4. 3차가 아니면 곡선의 변형이 안 된다.
(정답률: 69%)
  • 곡선을 표현할 때 차수가 높아질수록 연산량이 급격히 증가하여 곡면 생성 시간이 과도하게 소요됩니다. 따라서 효율성과 정밀도의 균형을 맞춘 3차식을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CAD 시스템에서 사용되는 그래픽용 입력 장치에 해당되지 않는 것은?

  1. 화상 스캐너(image scanner)
  2. 조이스틱(joystick)
  3. 트랙볼(track ball)
  4. 하드카피어(hardcopier)
(정답률: 49%)
  • 하드카피어(hardcopier)는 컴퓨터의 데이터를 종이 등의 물리적 매체로 출력하는 출력 장치이므로, 그래픽 데이터를 입력하는 입력 장치에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 모델 중에서 실루엣(silhouette)이 정확하게 나타날 수 있는 모델로 짝지어진 것은?

  1. Wireframe Model, Surlace Model
  2. Surface Model, Solid Model
  3. Solid Model, Wireframe Model
  4. Wireframe Model, Plane Draft Model
(정답률: 73%)
  • 물체의 외곽선인 실루엣(Silhouette)을 정확하게 표현하기 위해서는 면의 정보가 필요하므로, 면을 정의하는 Surface Model과 부피 정보까지 포함하는 Solid Model만이 이를 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. IGES(Initial Graphics Exchange Specification)를 옳게 설명한 것은?

  1. 초기 생성된 제품정의 정보를 수정하기 위한 기능
  2. 서로 다른 시스템간의 제품정의 정보의 상호교환용 파일 구조
  3. 장비에서 제품정의 정보를 생성하기 위한 초기화 상태를 위한 규칙
  4. 제품정의 정보 교환용 기계장치
(정답률: 76%)
  • IGES는 ANSI(미국규격협회)의 데이터 교환 표준 규격으로, 서로 다른 CAD/CAM/CAE 시스템 간에 도면 및 기하학적 형상 데이터를 상호 교환하기 위해 개발된 파일 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. Bezier 곡선의 특징이 아닌 것은?

  1. 곡선을 첫 번째와 마지막 조정점을 통과한다.
  2. 곡선은 조정 다각형의 첫 번째 및 마지막 선분에 접한다.
  3. 조정 다각형의 꼭지점의 순서가 거꾸로 되면 다른 곡선이 생성된다.
  4. 폐곡선은 조정 다각형의 두 끝점을 연결시켜 간단하게 생성할 수 있다.
(정답률: 66%)
  • Bezier 곡선은 조정점의 순서를 거꾸로 하여 곡선을 생성하더라도 결과적으로 동일한 곡선이 생성되는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 주기억 장치와 CPU(중앙처리장치) 사이에서 속도 차이를 줄이기 위해 데이터와 명령어를 일시적으로 저장하는 고속 기억 장치는?

  1. cache memory
  2. core memory
  3. volatile memory
  4. associative memory
(정답률: 77%)
  • cache memory는 CPU와 주기억장치 사이의 속도 차이로 인한 병목 현상을 해결하기 위해, 자주 사용하는 데이터와 명령어를 일시적으로 저장하는 고속 기억 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 솔리드 모델링으로부터 알 수 있는 물리적 성질이 아닌 것은?

  1. 부피(volume)
  2. 표면적(surface area)
  3. 비틀림 모멘트(torque)
  4. 무게중심(center of gravity)
(정답률: 63%)
  • 솔리드 모델링은 객체의 기하학적 형상 정보를 통해 부피, 표면적, 무게중심과 같은 물리적 성질을 산출할 수 있으나, 비틀림 모멘트(torque)와 같은 동역학적/공학적 해석 값은 별도의 해석 과정이 필요하므로 모델링 자체만으로는 알 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. B-spline 곡선에 대한 설명으로 알맞은 것은?

  1. 곡선의 차수가 조정점의 개수로부터 계산된다.
  2. 곡선의 형상을 국부적으로 수정하기 어렵다.
  3. 모든 조정점을 지나는 부드러운 곡선이다.
  4. 매듭값(knot vatue)에는 주기적(periodic) 매듭값과 비주기적(non-periodic) 매듭값이 있다.
(정답률: 43%)
  • B-Spline 곡선은 매듭값(knot value)을 통해 곡선의 특성을 제어하며, 이에 따라 주기적(periodic) 매듭값과 비주기적(non-periodic) 매듭값으로 구분됩니다.

    오답 노트
    곡선의 차수가 조정점의 개수로부터 계산된다: 차수와 조정점의 개수는 독립적임
    곡선의 형상을 국부적으로 수정하기 어렵다: 국부적 수정이 가능함
    모든 조정점을 지나는 부드러운 곡선이다: 모든 조정점을 지나지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 공간상의 벡터가 일 때, 벡터 와 x축과의 사이각은? (단, 는 각각 x, y, z 축에 대한 단위 방향벡터이다.)

  1. 30°
  2. 45°
  3. 60°
  4. 75°
(정답률: 47%)
  • 벡터 $\vec{a}$와 $x$축 사이의 각도는 벡터의 $x$성분과 벡터의 크기 사이의 관계를 통해 구할 수 있습니다. 벡터 $\vec{a} = 2\vec{i} + \vec{j} + \sqrt{3}\vec{k}$에서 $x$축 성분은 $2$이며, 벡터의 크기 $|\vec{a}|$는 $\sqrt{2^2 + 1^2 + (\sqrt{3})^2} = \sqrt{4 + 1 + 3} = \sqrt{8} = 2\sqrt{2}$ 입니다. 따라서 $x$축과의 사이각 $\theta$에 대한 코사인 값은 다음과 같습니다.
    $$\cos\theta = \frac{2}{2\sqrt{2}} = \frac{1}{\sqrt{2}} = \frac{\sqrt{2}}{2}$$
    이를 만족하는 각도 $\theta$는 $45^{\circ}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 컴퓨터에 전원을 연결시켰을 때 하드웨어가 작동하기 위해 필요한 기본적인 기능을 수행할 수 있도록 하는 정보를 수록하고 있는 곳은?

  1. RAM
  2. BIOS
  3. BUFFER
  4. ADDRESS
(정답률: 61%)
  • BIOS는 컴퓨터 전원 연결 시 하드웨어가 정상적으로 작동하기 위해 필요한 가장 기본적인 입출력 기능과 시스템 정보를 수록하고 있는 펌웨어 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. APT등의 자동 NC프로그램 시스템(CAM S/W)을 이용하여 NC 데이터를 생성하는 과정으로 맞는 것은?

  1. 도면 ― 곡선 및 곡면정의 ― CL Data 생성 ― 가공조건문 정의 ― Postprocessing ― NC Data 생성
  2. 도면 ― 가공조건문 정의 ― 곡선 및 곡면정의 ― Postprocessing ― CL Data 생성 ― NC Data 생성
  3. 도면 ― 곡선 및 곡면정의 ― 가공조건문 정의 ― CL Data 생성 ― Postprocessing ― NC Data 생성
  4. 도면 ― CL Data 생성 ― 가공조건문 정의 ― 곡선 및 곡면정의 ― Postprocessing ― NC Data 생성
(정답률: 63%)
  • CAM 소프트웨어를 이용한 NC 데이터 생성은 설계 도면을 바탕으로 형상을 정의하고 가공 조건을 설정한 뒤, 툴 경로를 생성하고 이를 기계 언어로 변환하는 순서로 진행됩니다.
    도면 $\rightarrow$ 곡선 및 곡면정의 $\rightarrow$가공조건문 정의 $\rightarrow$ CL Data 생성 $\rightarrow$ Postprocessing $\rightarrow$ NC Data 생성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 곡면 가공을 위한 절삭조건 중 고려사항으로 가장 거리가 먼 것은?

  1. 절삭속도
  2. 공작기계의 크기
  3. 절삭두께
  4. 공구에 작용하는 들림힘(Torque)
(정답률: 70%)
  • 곡면 가공 시에는 절삭속도, 절삭두께, 공구에 작용하는 들림힘(Torque)과 같은 실제 절삭 메커니즘과 관련된 조건들을 정밀하게 고려해야 합니다. 반면 공작기계의 크기는 가공 가능한 범위에는 영향을 줄 수 있으나, 절삭 조건 자체를 결정하는 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 솔리드 모델(solid model)의 일반적 특징이 아닌 것은?

  1. 데이터 구조가 간단하여 모델 작성이 쉽다.
  2. 복잡한 형상 표현이 가능하다.
  3. 물리적 성질의 계산이 가능하다.
  4. 금형설계, 기구학적 해석 등에 응용된다.
(정답률: 64%)
  • 솔리드 모델링은 복잡한 형상 표현과 물리적 성질 계산이 가능하며 금형설계 및 기구학적 해석에 응용되는 강력한 도구입니다. 하지만 데이터 구조가 매우 복잡하기 때문에 모델 작성이 어렵다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 2차원에서 동차좌표에 의한 일반적인 변환 행렬이 다음과 같을 때 잘못된 설명은?

  1. a, b, c, d는 회전, 전단 및 스케일링에 관계된다.
  2. m, n은 이동에 관계된다.
  3. p, q는 투영에 관계된다.
  4. s는 전체적인 대칭에 관계된다.
(정답률: 53%)
  • 제시된 동차좌표 변환 행렬 에서 우측 하단의 요소 $s$는 전체적인 크기를 조절하는 스케일링(Scaling)에 관계되는 요소입니다. 대칭 변환은 주로 주대각 성분의 부호를 변경하여 수행합니다.

    오답 노트
    a, b, c, d: 회전, 전단, 스케일링 결정 요소
    m, n: x축, y축 방향의 이동(Translation) 요소
    p, q: 투영(Projection) 변환 요소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음은 곡면 모델링에 관한 설명이다. 빈 칸에 가장 알맞은 말로 짝지어진 것은?

  1. ① 보간(interpolation), ② 근사(approximation)
  2. ① 근사(approximation), ② 보간(interpolation)
  3. ① 블렌딩(blending), ② 스무싱(smoothing)
  4. ① 스무싱(smoothing), ② 블렌딩(blending)
(정답률: 65%)
  • 곡면 모델링에서 주어진 제어점들을 정확하게 통과하도록 곡면을 생성하는 것을 보간(interpolation)이라고 하며, 점들이 곡면 위에 정확히 있지 않더라도 그 주변을 부드럽게 지나는 곡면을 생성하는 것을 근사(approximation)라고 합니다.
    따라서 의 빈칸 ①은 보간(interpolation), ②는 근사(approximation)가 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 지유곡면의 NC 밀링 가공을 위한 경로산출에 대한 설명으로 틀린 것은?

  1. 공구 흔적(cusp)을 줄이기 위해서는 경로 간 간격을 줄이거나 공구반경을 크게 한다.
  2. 큰 반경의 공구를 사용하면 오목한 부위에서 공구 간섭 영역이 적어진다.
  3. 원호 보간을 이용하면, NC 프로그램 길이를 크게 줄일 수 있다.
  4. 경로산출을 위해 곡면 오프셋(offset) 계산이 이용되기도 한다.
(정답률: 50%)
  • NC 밀링 가공 시 공구의 반경이 커지면 평평한 구간의 가공 효율은 좋아지지만, 오목한 부위(곡률이 작은 곳)에서는 공구의 큰 반경으로 인해 공구와 공작물 사이의 간섭 영역이 오히려 증가하여 가공이 어려워집니다.

    오답 노트
    공구 흔적(cusp) 감소: 경로 간격 축소 또는 공구 반경 확대 시 가능
    원호 보간: 직선 보간보다 데이터 양을 줄여 프로그램 길이 단축 가능
    곡면 오프셋: 공구 경로 산출을 위한 필수 계산 과정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 원점을 중심으로 점(4, 2)을 -60° 회전시킬 때 좌표값은?

(정답률: 45%)
  • 2차원 평면에서 점 $(x, y)$를 원점 중심으로 $\theta$만큼 회전시킨 새로운 좌표 $(x', y')$는 회전 변환 행렬을 통해 구할 수 있습니다.
    ① [기본 공식]
    $$x' = x \cos \theta - y \sin \theta$$
    $$y' = x \sin \theta + y \cos \theta$$
    ② [숫자 대입]
    $$x' = 4 \cos(-60^{\circ}) - 2 \sin(-60^{\circ}) = 4 \times 0.5 - 2 \times (-0.866) = 2 + \sqrt{3}$$
    $$y' = 4 \sin(-60^{\circ}) + 2 \cos(-60^{\circ}) = 4 \times (-0.866) + 2 \times 0.5 = -2\sqrt{3} + 1$$
    ③ [최종 결과]
    $$(2 + \sqrt{3}, -2\sqrt{3} + 1)$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 조립체 모델링에서 조립체를 구성하는 인스턴스(instance)에는 어떤 정보가 필요한가?

  1. 형상을 나타내는 기하 정보
  2. 형상을 구속하는 치수 정보
  3. 부품 정보와 조립 정보
  4. 모델링 과정을 나타내는 이력 정보
(정답률: 63%)
  • 인스턴스(Instance)는 조립체 모델링에서 동일한 부품을 중복 사용할 때 파일 크기를 줄이기 위해 부품의 실제 데이터 대신 링크 정보만을 포함하는 방식입니다. 따라서 인스턴스를 정의하기 위해서는 해당 부품이 무엇인지에 대한 부품 정보와 조립체 내 어디에 위치하는지에 대한 조립 정보가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 서피스 모델(surface model)의 일반적 특징을 설명한 것 중 틀린 것은?

  1. 곡면의 면적 계산이 가능하다.
  2. NC 가공 정보를 얻을 수 있다.
  3. 와이어 프레임보다 데이터량이 증가한다.
  4. 부피 및 관성모멘트와 같은 물리적 성질을 계산하기 쉽다.
(정답률: 71%)
  • 서피스 모델은 물체의 겉껍질(표면)만을 정의하는 모델링 방식이므로, 내부가 채워져 있지 않아 부피나 관성모멘트 같은 물리적 성질을 계산하기 어렵습니다.

    오답 노트
    부피 및 관성모멘트 계산: 솔리드 모델링의 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 그림과 같이 도면의 일부를 도시하는 것으로 충분한 경우 필요부분만 나타내는 투상도의 명칭은?

  1. 국부 투상도
  2. 부분 투상도
  3. 회전
  4. 부분 확대도
(정답률: 65%)
  • 이미지 와 같이 전체를 그릴 필요 없이 필요한 부분만을 선택적으로 나타내어 도시하는 투상법을 부분 투상도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 ( ) 안에 적절한 것은?

  1. 5mm
  2. 10mm
  3. 15mm
  4. 20mm
(정답률: 63%)
  • 도면을 철하기 위해 구멍 뚫기 여유를 설치할 경우, 이 여유의 최소 나비는 $20\text{mm}$로 규정하며 표제란에서 가장 멀리 떨어진 곳에 배치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림과 같은 표면의 결 표시기호에서 M이 뜻하는 것은?

  1. 가공으로 생긴 선이 투상면에 직각 또는 평행
  2. 가공으로 생긴 선이 거의 등심원
  3. 가공으로 생긴 선이 두 방향으로 교차
  4. 가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향
(정답률: 75%)
  • 표면 결 표시기호 에서 기호 M은 가공으로 생긴 선이 여러 방향으로 교차하거나 방향성이 없는 무방향 상태임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 물체의 보이지 않는 부분의 모양을 표시하는 선은?

  1. 외형선
  2. 숨은선
  3. 중심선
  4. 파단선
(정답률: 83%)
  • 숨은선은 물체의 외형에 가려져 직접 보이지 않는 부분의 모양을 표시하기 위해 사용하는 파선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 억지 끼워 맞춤에 해당하는 것은?

  1. H7 / g6
  2. H7 / k6
  3. H7 / m6
  4. H7 / s6
(정답률: 67%)
  • 구멍기준 끼워맞춤에서 축의 기호에 따라 다음과 같이 구분합니다.
    - 헐거움 끼워맞춤: $b \sim g$
    - 중간 끼워맞춤: $h \sim n$
    - 억지 끼워맞춤: $p \sim x$
    따라서 축 기호가 $s6$인 H7 / s6가 억지 끼워맞춤에 해당합니다.

    오답 노트
    H7 / g6: 헐거움 끼워맞춤
    H7 / k6, H7 / m6: 중간 끼워맞춤
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 도면에 표시된 재료기호가 “SF390A" 로 되었을 때 ”390“이 뜻하는 것은?

  1. 재질 표시
  2. 탄소 함유량
  3. 최저 인장 강도
  4. 제품명 또는 규격명 표시
(정답률: 73%)
  • 탄소강 단조품을 나타내는 재료기호 SF에서 숫자는 해당 재료의 최저 인장 강도를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 기사공차의 도시 방법에서 위치도를 나타내는 것은?

(정답률: 85%)
  • 기하공차에서 기호는 대상 요소의 이론적으로 정확한 위치로부터의 허용 오차를 나타내는 위치도를 의미합니다.

    오답 노트
    : 원통도
    : 진원도
    : 동심도(동축도)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 볼 베어링의 도시 기호에서 복렬 자동 조심 볼 베어링에 해당하는 것은?

(정답률: 65%)
  • 베어링 도시 기호에서 세로 선의 개수는 열의 수를 의미하며, 1개면 단열, 2개면 복렬을 뜻합니다. 기호는 세로 선이 2개이고 자동 조심 형태를 띠고 있으므로 복렬 자동 조심 볼 베어링에 해당합니다.

    오답 노트
    : 복렬 깊은 홈 볼베어링
    : 단열 자동 조심 볼베어링
    : 단열 깊은 홈 볼베어링
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

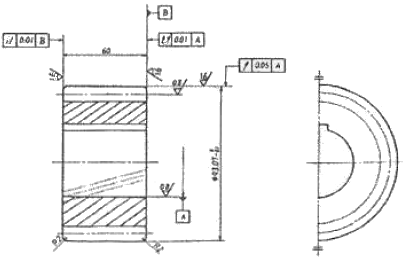

69. 그림은 어느 기어를 도시한 것인가?

  1. 스퍼 기어
  2. 헬리컬 기어
  3. 직선베벨 기어
  4. 웡 기어
(정답률: 74%)
  • 제시된 이미지 에서 기어의 잇줄 방향이 비스듬하게 3개의 가는 실선으로 표현되어 있으므로, 이는 헬리컬 기어의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

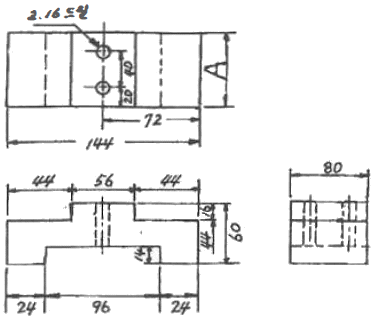

70. 다음 도면에서 A의 길이는 얼마인가?

  1. 60
  2. 80
  3. 72
  4. 96
(정답률: 82%)
  • 제시된 도면은 3각법으로 그려져 있습니다. 우측면도에서 확인되는 위쪽 치수 $80$은 평면도에서 좌측 세로 길이인 $A$와 동일한 위치의 치수입니다.
    따라서 $A = 80$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보가구 방식은?

  1. 폐쇄회로 방식
  2. 반개방회로 방식
  3. 개방회로 방식
  4. 반폐쇄회로 방식
(정답률: 41%)
  • 폐쇄회로 방식은 기계의 테이블에 직선 Scale과 같은 직접 검출기를 설치하여 실제 위치를 검출하고 이를 다시 피드백하여 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC 와이어 컷 방전가공에서 절연액(가공액)으로 물을 사용할 때의 장점이 아닌 것은?

  1. 취급이 용이하고 화재의 위험이 없다.
  2. 공작물과 와이어 전극을 빨리 냉각시킨다.
  3. 가공물의 표면상태가 양호하고 광택이 난다.
  4. 가공시 발생하는 불순물 제거가 양호하다.
(정답률: 66%)
  • 와이어 컷 방전가공에서 물을 절연액으로 사용하면 취급이 쉽고 냉각 효과가 좋으며 불순물 제거가 용이합니다. 하지만 가공 표면의 광택을 내기 위해서는 물이 아닌 등유를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 그림과 같이 ①에서 ②로 가공하고자 할 때 잘못된 프로그램은?

  1. G17 G90 G03 X10. Y10. R10. F200 ;
  2. G17 G91 G03 X10. Y10. R10. F200 ;
  3. G17 G91 G03 X10. Y10. I10. F200 ;
  4. G17 G91 G03 X10. Y10. J10. F200 ;
(정답률: 49%)
  • 그림에서 ①(0,0)에서 ②(10,10)로 반시계 방향 원호 가공을 할 때, 증분좌표($G91$)를 사용하면 반지름 $R10$ 또는 중심점 좌표를 지정해야 합니다.
    G03 반시계 원호 가공 시 $I$는 X축 중심 거리, $J$는 Y축 중심 거리를 나타냅니다. 해당 경로의 중심은 $(0, 10)$이므로 증분좌표 기준 $I0, J10$이 되어야 합니다. 따라서 $I10$을 지령한 프로그램은 잘못된 설정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 머시닝센터의 가공 작업시 주의할 사항으로 올바른 것은?

  1. 측정은 기계를 가동 중 직접 행한다.
  2. 주축의 회전은 최대 부하 상태로 지령해야 한다.
  3. 절삭유로 기름을 사용할 때는 필히 장갑을 끼고 가공한다.
  4. 칩의 제거는 기계가 정지한 후에 한다.
(정답률: 76%)
  • 가공 작업 중 안전을 위해 칩을 제거할 때는 반드시 기계가 완전히 정지한 상태에서 수행해야 합니다.

    오답 노트
    측정: 기계 정지 후 수행
    주축 회전: 적정 부하 상태로 지령
    장갑 착용: 회전체 가공 시 장갑 착용은 말림 사고 위험이 있어 금지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 CNC선반 프로그램에서 [ ]안에 가장 적합한 것을 순서대로 나열한 것은?

  1. S. G97. 0101. E
  2. S. G97. 0101. G
  3. F. G97. 0100. S
  4. S. G96. 0101. F
(정답률: 76%)
  • CNC 선반 프로그램의 각 행에 필요한 주소와 G-코드를 분석합니다.
    1번째 줄은 주축 회전수를 지정하는 $S$가 필요하며, 2번째 줄은 주속 일정 제어인 $G96$이 적합합니다. 3번째 줄은 공구 번호를 지정하는 $0101$이 들어가며, 4번째 줄은 이송 속도를 지정하는 $F$가 필요합니다.
    따라서 순서대로 $S, G96, 0101, F$가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 범용 공작기계에서 사람이 손으로 핸들을 돌리는 기능은 CNC 공작기계에서는 어느 부분에 해당하는가?

  1. 컨트롤러
  2. 볼 스크루
  3. 리즐버
  4. 서보기구
(정답률: 57%)
  • CNC 공작기계의 서보기구는 가공물의 절삭을 위해 공구를 실제로 움직이게 하는 장치로, 이는 범용 공작기계에서 작업자가 직접 핸들을 돌려 공구를 이동시키는 기능과 동일한 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 머시닝센터 프로그램에서 (+)방향 공구같이 보정을 나타내는 G-코드는?

  1. G49
  2. G44
  3. G43
  4. G45
(정답률: 74%)
  • 머시닝센터에서 공구 길이 보정 G-코드는 방향에 따라 구분합니다. G43은 (+)방향 공구 길이 보정을 수행하는 코드입니다.

    오답 노트
    G49: 공구 길이 보정 취소
    G44: (-)방향 공구 길이 보정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC선반에서 나사가공을 할 때 주축의 회전수가 변하면 올바른 나사를 가공할 수 없다. 이 때 주축 회전수를 일정하게 제어하기 위해 사용하는 G-코드로 알맞은 것은?

  1. G94
  2. G96
  3. G97
  4. G98
(정답률: 55%)
  • CNC선반에서 나사 가공 시 정확한 리드를 얻기 위해서는 주축의 회전수가 일정해야 하며, 이를 위해 주축 회전수 일정 제어 코드인 G97을 사용합니다.

    오답 노트
    G96: 주축 절삭 속도 일정 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 선반 외경용 툴 홀더 규격에서 밑줄 친 25가 나타내는 의미는 무엇인가?

  1. 생크의 높이
  2. 절삭날 길이
  3. 바이트의 길이
  4. 바이트의 폭
(정답률: 55%)
  • 선반 외경용 툴 홀더 규격 $\text{[ C S K P R 25 25 M 12 ]}$에서 밑줄 친 첫 번째 $25$는 툴 홀더의 생크 높이를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 밀링커터의 바깥지름이 100mm, 날수가 12개인 초경합금 커터로 길이 250mm의 연강을 절삭하려고 한다. 날 1개 마다 이송을 0.2mm로 하면 1회 절삭시간은 약 몇 분인가? (단, 절삭속도는 25m/min으로 한다.)

  1. 2
  2. 1.3
  3. 1.8
  4. 0.9
(정답률: 43%)
  • 밀링 절삭 시간은 커터의 회전수와 테이블 이송 속도를 먼저 구한 뒤, 전체 이동 거리를 이송 속도로 나누어 계산합니다.
    ① [기본 공식]
    $N = \frac{1000 \times V}{\pi \times D}$
    $f = f_z \times z \times N$
    $T = \frac{L + D}{f}$
    ② [숫자 대입]
    $N = \frac{1000 \times 25}{\pi \times 100} = 79.58$
    $f = 0.2 \times 12 \times 79.58 = 191$
    $T = \frac{250 + 100}{191}$
    ③ [최종 결과]
    $T = 1.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
