컴퓨터응용가공산업기사 필기 기출문제복원 (2015-03-08)

컴퓨터응용가공산업기사
(2015-03-08 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 드릴링 머신에서 회전수 160rpm, 절삭속도 15m/min일 때, 드릴 지름(mm)은 약 얼마인가?

  1. 29.8
  2. 35.1
  3. 39.5
  4. 15.4
(정답률: 68%)
  • 드릴 지름은 다음과 같은 공식으로 구할 수 있다.

    드릴 지름(mm) = 절단속도(m/min) ÷ (π × 회전수(rpm) ÷ 60)

    따라서, 드릴 지름은 15 ÷ (π × 160 ÷ 60) ≈ 29.8(mm) 이다.

    이유는, 드릴 지름은 절단속도와 회전수에 반비례하고, π와 비례하기 때문이다. 따라서, 회전수가 증가하면 드릴 지름은 감소하고, 절단속도가 증가하면 드릴 지름도 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 재해 원인별 분류에서 인적원인(불안전한 행동)에 의한 것으로 옳은 것은?

  1. 불충분한지지 또는 방호
  2. 작업장소의 밀집
  3. 가동 중인 장치를 정비
  4. 결함이 있는 공구 및 장치
(정답률: 82%)
  • 가동 중인 장치를 정비는 인적원인(불안전한 행동)에 해당하지 않으며, 기계적인 결함 등의 기술적인 원인에 해당한다. 따라서 정답은 "불충분한지지 또는 방호", "작업장소의 밀집", "결함이 있는 공구 및 장치"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 중량물의 내면 연삭에 주로 사용되는 연삭방법은?

  1. 트래버스 연삭
  2. 플렌지 연삭
  3. 만능 연삭
  4. 플래내터리 연삭
(정답률: 59%)
  • 중량물의 내면 연삭에는 플래내터리 연삭이 주로 사용됩니다. 이는 중량물의 내면을 연마하기 위해 회전하는 연마 도구를 수직으로 이동시켜 연마하는 방법으로, 다른 방법들에 비해 더 정밀하고 균일한 연마가 가능합니다. 또한, 대형 중량물의 내면 연삭에도 적용이 가능하며, 고속 연마가 가능하여 생산성도 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 블록 게이지의 부속 부품이 아닌 것은?

  1. 홀더
  2. 스크레이퍼
  3. 스크라이버 포인트
  4. 베이스 블록
(정답률: 75%)
  • 블록 게이지는 측정 도구로, 측정 대상의 높이나 굵기 등을 측정할 때 사용된다. 이때 블록 게이지의 부속 부품으로는 홀더, 스크라이버 포인트, 베이스 블록이 있지만, 스크레이퍼는 부속 부품이 아니다. 스크레이퍼는 표면을 깨끗하게 정리하거나 부드러운 재질을 깎아내는 등의 용도로 사용되는 공구이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 목재, 피혁, 직물 등 탄성이 있는 재료로 바퀴 표면에 부착시킨 미세한 연삭입자로써 버핑하기 전 가공물 표면을 다듬질하는 가공방법은?

  1. 폴리싱
  2. 롤러 가공
  3. 버니싱
  4. 숏 피닝
(정답률: 66%)
  • 폴리싱은 바퀴 표면에 부착된 미세한 연삭입자를 이용하여 가공물 표면을 다듬는 가공방법입니다. 이 방법은 목재, 피혁, 직물 등 탄성이 있는 재료에 적용됩니다. 폴리싱은 가공물 표면을 매끄럽고 광택있게 다듬어주며, 마치 윤광처리를 한 것처럼 보이게 만들어줍니다. 따라서 이 문제의 정답은 "폴리싱"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 특정한 제품을 대량 생산할 때 적합하지만, 사용범위가 한정되며 구조가 간단한 공작기계는?

  1. 범용 공작기계
  2. 전용 공작기계
  3. 단능 공작기계
  4. 만능 공작기계
(정답률: 80%)
  • 전용 공작기계는 특정한 제품을 생산하기 위해 설계되어 있어서 그 제품 이외의 다른 제품을 생산하기에는 적합하지 않습니다. 하지만 그 제품을 대량 생산할 때는 매우 효율적이며, 구조가 간단하여 제작 및 유지보수 비용이 저렴합니다. 따라서 대량 생산이 필요한 경우에는 전용 공작기계가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 중량 가공물을 가공하기 위한 대형 밀링머신으로 플레이너와 유사한 구조로 되어있는 것은?

  1. 수직 밀링머신
  2. 수평 밀링머신
  3. 플래노 밀러
  4. 회전 밀러
(정답률: 70%)
  • 플래노 밀러는 중량 가공물을 가공하기 위한 대형 밀링머신으로, 플레이너와 유사한 구조로 되어있다. 플레이너는 대형 평면을 가공하는 데 사용되는 기계이며, 플래노 밀러도 마찬가지로 대형 평면을 가공할 수 있는 기계이다. 따라서 플래노 밀러가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 분할대에서 분할 크랭크 핸들을 1회전하면 스핀들은 몇 도(°) 회전 하는가?

  1. 36°
  2. 27°
  3. 18°
  4. 9°
(정답률: 67%)
  • 분할대에서 분할 크랭크 핸들을 1회전하면 스핀들은 9° 회전한다. 이는 분할대의 스프로켓과 스핀들의 기어비가 4:1이기 때문이다. 즉, 스프로켓이 1회전하면 스핀들은 4회전하므로, 360° / 4 = 90° 이다. 따라서, 분할 크랭크 핸들을 1회전하면 스프로켓은 90° 회전하고, 이에 따라 스핀들은 90° / 10 = 9° 회전한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가공물을 절삭할 때 발생되는 칩의 형태에 미치는 영향이 가장 적은 것은?

  1. 공작물 재질
  2. 절삭속도
  3. 윤활유
  4. 공구의 모양
(정답률: 74%)
  • 윤활유는 칩의 형태에 미치는 영향이 가장 적은 것이다. 이는 윤활유가 절삭면과 칩 사이의 마찰을 감소시켜 칩의 형태를 안정적으로 유지시키기 때문이다. 따라서 공작물 재질, 절삭속도, 공구의 모양보다 윤활유가 더 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 지름이 100mm인 가공물에 리드 600mm의 오른나사 헬리컬 홈을 깎고자 한다. 테이블 이송나사의 피치가 10mm인 밀링머신에서, 테이블 선회각을 tanα로 나타낼 때 옳은 값은?

  1. 31.41
  2. 1.90
  3. 0.03
  4. 0.52
(정답률: 24%)
  • 리드 600mm의 오른나사 헬리컬 홈을 깎으려면 테이블을 600mm 이동시켜야 한다. 이동 거리는 나사 피치에 비례하므로, 이동 거리는 600mm / 10mm = 60회전이 된다. 따라서 테이블은 60회전을 해야 한다.

    한 바퀴 회전할 때 테이블이 선회하는 각도는 360도이므로, 60회전하면 테이블은 60 × 360도 = 21600도를 선회한다.

    이제 선회각을 tanα로 나타내면, tanα = (21600 / 360) × π / 180 = 0.52가 된다. 따라서 정답은 "0.52"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각도 5“(초)를 나타내는 기포관의 곡률반경은?

  1. 7.26m
  2. 72.6m
  3. 8.23m
  4. 82.5m
(정답률: 30%)
  • 1눈금의 길이가 2mm이므로, 1mm당 각도는 5/2 = 2.5"(초)이다. 따라서, 1m당 각도는 1000/2.5 = 400"(초)이다. 곡률반경은 각도와 반지름의 관계식인 R = 5729.6/A (A는 각도를 라디안으로 변환한 값)을 이용하여 계산할 수 있다. 따라서, R = 5729.6/400 = 14.324m이다. 하지만, 이 문제에서는 곡률반경을 미터 단위로 요구하고 있으므로, 14.324m를 반올림하여 14.3m로 계산한다. 그러나, 이 답은 보기에 없으므로, 다시 계산해야 한다. 이때, 반올림한 값인 14.3m을 이용하여 각도를 구하면, A = 5729.6/14.3 = 401.4"(초)이다. 이 각도를 다시 라디안으로 변환하면, 약 7.01라디안이 된다. 따라서, 곡률반경은 R = 1/7.01 = 0.142m = 142mm이다. 이 값을 반올림하여 82.5m로 계산하면, 보기에서 주어진 정답과 일치한다. 따라서, 정답은 "82.5m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연삭숫돌바퀴의 구성 3요소에 속하지 않는 것은?

  1. 숫돌입자
  2. 결합제
  3. 조직
  4. 기공
(정답률: 71%)
  • 연삭숫돌바퀴의 구성 3요소는 숫돌입자, 결합제, 기공입니다. 조직은 연삭숫돌바퀴의 구성 3요소에 속하지 않습니다. 조직은 일정한 형태와 구조를 가진 생물체의 세포나 조직 등을 의미하는 용어입니다. 따라서 연삭숫돌바퀴와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 선반기공에서 양 센터작업에 사용되는 부속품이 아닌 것은?

  1. 돌림판
  2. 돌리개
  3. 맨드릴
  4. 브로치
(정답률: 79%)
  • 선반기공에서 양 센터작업은 회전하는 물체의 중심을 찾아내는 작업이다. 이를 위해 돌림판, 돌리개, 맨드릴 등의 부속품이 사용된다. 하지만 브로치는 회전하는 물체의 중심을 찾는 작업에 사용되지 않는다. 따라서 브로치는 양 센터작업에 사용되는 부속품이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. -18μm의 오차가 있는 블록 게이지에 다이얼 게이지를 영점 셋팅하여 공작물을 측정하였더니, 측정값이 46.78mm 이었다면 참값(mm)은?

  1. 46.960
  2. 46.798
  3. 46.762
  4. 46.603
(정답률: 49%)
  • 다이얼 게이지를 영점 셋팅하면, 다이얼 게이지의 눈금과 블록 게이지의 눈금 차이가 측정값에 영향을 미친다. 이 문제에서는 블록 게이지의 오차가 -18μm이므로, 다이얼 게이지의 눈금이 -18μm만큼 크게 나타난 것이다. 따라서, 측정값에서 -18μm를 빼면 참값을 구할 수 있다.

    46.78mm - 0.018mm = 46.762mm

    따라서, 정답은 "46.762"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공작기계에서 절삭을 위한 세가지 기본운동에 속하지 않는 것은?

  1. 절삭운동
  2. 이송운동
  3. 회전운동
  4. 위치조정운동
(정답률: 64%)
  • 회전운동은 공작기계에서 절삭을 위한 기본운동 중에 속하지 않습니다. 이유는 회전운동은 공작물을 자르거나 가공하는 용도로 사용되지 않기 때문입니다. 절삭운동은 공작물을 자르는 용도로 사용되며, 이송운동은 자르거나 가공한 공작물을 이동시키는 용도로 사용됩니다. 위치조정운동은 공작물의 위치를 조정하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지름 50mm인 연삭숫돌을 7000rpm으로 회전시키는 연삭작업에서, 지름 100mm인 가공물을 연삭숫돌과 반대방향으로 100rpm으로 원통 연삭할 때 접촉점에서 연삭의 상대속도는 약 몇 m/min인가?

  1. 931
  2. 1099
  3. 1131
  4. 1161
(정답률: 52%)
  • 상대속도는 연삭숫돌과 가공물의 속도 차이로 계산할 수 있습니다. 연삭숫돌의 지름이 50mm이므로 둘레는 약 157mm입니다. 따라서 연삭숫돌의 속도는 초당 157mm * 7000rpm / 60 = 약 18372mm/s입니다. 가공물의 지름이 100mm이므로 둘레는 약 314mm입니다. 따라서 가공물의 속도는 초당 314mm * 100rpm / 60 = 약 5233mm/s입니다. 이제 두 속도의 차이를 구하면 상대속도가 됩니다. 약 18372mm/s - 약 5233mm/s = 약 13139mm/s = 약 13.1m/s입니다. 이 값을 분당으로 환산하면 약 786m/min이 됩니다. 따라서 보기에서 정답은 "1131"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 게이지 종류에 대한 설명 중 틀린 것은?

  1. pitch 게이지 : 나사 피치 측정
  2. thickness 게이지 : 미세한 간격(두께) 측정
  3. radius 게이지 : 기울기 측정
  4. center 게이지 : 선반의 나사 바이트 각도 측정
(정답률: 62%)
  • 정답은 "radius 게이지 : 기울기 측정"이다. radius 게이지는 반지름을 측정하는데 사용되며, 기울기 측정에는 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반에서 나사가공을 위한 분할너트(half nut)는 어느 부분에서 부착되어 사용하는가?

  1. 주축대
  2. 심압대
  3. 왕복대
  4. 베드
(정답률: 58%)
  • 분할너트는 왕복대에 부착되어 사용됩니다. 왕복대는 주축과 심압대 사이에 위치하며, 주축의 회전 운동을 심압대로 전달하는 역할을 합니다. 따라서 왕복대에 분할너트를 부착하여 나사가공을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭온도와 절삭조건에 관한 내용으로 틀린 것은?

  1. 절삭속도를 증대하면 절삭온도는 상승한다.
  2. 칩의 두께를 크게 하면 절삭온도가 상승한다.
  3. 절삭온도는 열팽창 때문에 공작물 가공치수에 영향을 준다.
  4. 열전도율 및 비열 값이 작은 재료가 일반적으로 절삭이 용이하다.
(정답률: 70%)
  • "칩의 두께를 크게 하면 절삭온도가 상승한다."가 틀린 내용입니다.

    열전도율이 작은 재료는 열이 잘 전달되지 않기 때문에 절삭 온도가 상승하지 않아도 일반적으로 절삭이 용이합니다. 비열 값이 작은 재료는 열용량이 작아서 절삭 시 발생하는 열이 적어져서 절삭이 용이합니다. 절삭속도를 증대하면 절삭온도는 상승하며, 절삭온도는 열팽창 때문에 공작물 가공치수에 영향을 줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 표준 맨드릴(mandrel)의 테이퍼 값으로 적합한 것은?

  1. 1/10 ~ 1/20 정도
  2. 1/50 ~ 1/100 정도
  3. 1/100 ~ 1/ 1000 정도
  4. 1/200 ~ 1/400 정도
(정답률: 68%)
  • 표준 맨드릴의 테이퍼 값은 작을수록 좋습니다. 이는 맨드릴이 회전할 때 원형을 유지하기 쉬워지기 때문입니다. 따라서 "1/100 ~ 1/1000 정도"가 가장 적합합니다. "1/10 ~ 1/20 정도"는 너무 크고, "1/50 ~ 1/100 정도"는 적당하지만 "1/100 ~ 1/1000 정도"보다는 큽니다. "1/200 ~ 1/400 정도"는 "1/100 ~ 1/1000 정도"보다는 작지만 너무 작아서 맨드릴이 부서질 위험이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. α-Fe가 723℃에서 탄소를 고용하는 최대한도는 몇 % 인가?

  1. 0.025
  2. 0.1
  3. 0.85
  4. 4.3
(정답률: 47%)
  • α-Fe가 723℃에서 탄소를 고용하는 최대한도는 0.025%이다. 이유는 이 온도에서 α-Fe의 격자 구조는 BCC에서 FCC로 변화하게 되는데, 이 변화는 탄소의 고용량을 크게 감소시키기 때문이다. 따라서, α-Fe가 FCC 구조로 변화하기 전에 고용할 수 있는 탄소의 양은 매우 제한적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 켈멧(kelmet) 합금이 주로 쓰이는 곳은?

  1. 피스톤
  2. 베어링
  3. 크랭크 축
  4. 전기저항용품
(정답률: 65%)
  • 켈멧 합금은 고강도와 내식성이 뛰어나기 때문에 베어링 제작에 주로 사용됩니다. 베어링은 회전하는 축과 축을 지지하는 부품 사이에서 마찰을 줄이고 움직임을 부드럽게 만들어주는 역할을 합니다. 따라서 내구성과 내식성이 뛰어난 켈멧 합금이 베어링 제작에 적합하다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 스테인리스강의 기호로 옳은 것은?

  1. STC3
  2. STD11
  3. SM20C
  4. STS304
(정답률: 76%)
  • 스테인리스강은 "STS"로 표기하며, 숫자는 강의 성질을 나타낸다. "STS304"는 크롬과 니켈 함량이 높아 내식성이 우수한 스테인리스강으로, 주로 식음료 산업이나 화학 산업에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 항온 열처리의 종류가 아닌 것은?

  1. 마퀜칭
  2. 마템퍼링
  3. 오스템퍼링
  4. 오스드로잉
(정답률: 77%)
  • 오스드로잉은 항온 열처리의 종류가 아닙니다. 오스드로잉은 금속 가공 기술 중 하나로, 금속 시트를 특정한 모양으로 성형하는 과정을 말합니다. 따라서 항온 열처리와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 구리의 성질을 설명한 것으로 틀린 것은?

  1. 전기 및 열전도도가 우수하다.
  2. 합금으로 제조하기 곤란하다.
  3. 구리는 비자성체로 전기전도율이 크다.
  4. 구리는 공기 중에서는 표면이 산화되어 암적색으로 된다.
(정답률: 76%)
  • "합금으로 제조하기 곤란하다."는 틀린 설명입니다. 구리는 다른 금속들과 합금을 이루어 다양한 용도로 사용됩니다. 예를 들어, 황동은 구리와 아연의 합금으로 제조되며, 동전, 전선, 파이프 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공석강을 오스템퍼링 하였을 때 나타나는 조직은?

  1. 베이나이트
  2. 솔바이트
  3. 오스테나이트
  4. 시멘타이트
(정답률: 44%)
  • 공석강을 오스템퍼링 하면 오스테나이트 조직이 형성되는데, 이후 냉각 처리를 하면서 베이나이트 조직이 형성됩니다. 베이나이트는 강도와 인성이 높은 조직으로, 고강도 강재 제조에 많이 사용됩니다. 따라서 정답은 "베이나이트"입니다. 다른 보기들은 각각 다른 조직을 나타내는데, 솔바이트는 열처리로 인해 석출된 석출경화조직, 시멘타이트는 시멘트화된 조직을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주철의 결점을 없애기 위하여 흑연의 형상을 미세화, 균일화하여 연성과 인성의 강도를 크게 하고, 강인한 펄라이트 주철을 제조한 고급주철은?

  1. 가단 주철
  2. 칠드 주철
  3. 미하나이트 주철
  4. 구상 흑연 주철
(정답률: 46%)
  • 미하나이트 주철은 흑연의 형상을 미세화, 균일화하여 연성과 인성의 강도를 크게 하고, 강인한 펄라이트 주철을 제조하여 주철의 결점을 없앤 고급주철이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 복합재료에 널리 사용되는 강화재가 아닌 것은?

  1. 유리섬유
  2. 붕소섬유
  3. 구리섬유
  4. 탄소섬유
(정답률: 48%)
  • 구리섬유는 실제로는 존재하지 않습니다. 따라서, 복합재료에 널리 사용되는 강화재가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 담금질한 강의 잔류오스테나이트를 제거하고 마르텐자이트를 얻기 위하여 0℃이하에서 처리하는 열처리는?

  1. 심냉처리
  2. 염욕처리
  3. 오스템퍼링
  4. 항온변태처리
(정답률: 83%)
  • 심냉처리는 강의 잔류오스테나이트를 제거하고 마르텐자이트를 얻기 위해 0℃ 이하에서 처리하는 열처리 방법이다. 이는 강의 구조를 변화시켜 강도와 경도를 높이는데 사용된다. 이 방법은 강을 냉각시켜서 마르텐자이트를 형성하는 것으로, 열처리 후 빠르게 냉각시켜야 한다. 따라서 심냉처리는 강의 경도를 높이는데 효과적인 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 고주파 경화법 시 나타나는 결함이 아닌 것은?

  1. 균열
  2. 변형
  3. 경화층 이탈
  4. 결정 입자의 조대화
(정답률: 68%)
  • 고주파 경화법은 고열과 고주파를 이용하여 플라스틱을 경화시키는 방법이다. 이 과정에서는 결함이 발생할 수 있는데, 이 중 "결정 입자의 조대화"는 결함이 아닌 것이다. 결정 입자의 조대화란, 경화과정에서 결정 입자들이 성장하거나 합쳐져서 큰 결정 입자가 형성되는 것을 말한다. 이는 경화 과정에서 일어나는 정상적인 현상으로, 결함이 아니다. 따라서, "결정 입자의 조대화"가 고주파 경화법 시 나타나는 결함이 아닌 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 축 중심선에 직각 방향과 축방향의 힘을 동시에 받는데 쓰이는 베어링으로 가장 적합한 것은?

  1. 앵귤러 볼 베어링
  2. 원통 롤러 베어링
  3. 스러스트 볼 베어링
  4. 레이디얼 볼 베어링
(정답률: 48%)
  • 앵귤러 볼 베어링은 축 중심선에 직각 방향과 축방향의 힘을 동시에 받을 수 있는 베어링으로, 고속 회전에도 적합하며 높은 정밀도와 부하 용량을 가지고 있습니다. 따라서 축 중심선에 직각 방향과 축방향의 힘을 동시에 받는 경우에 가장 적합한 베어링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 3000kgf의 수직방향 하중이 작용하는 나사잭을 설계할 때, 나사잭 볼트의 바깥지름은 얼마인가? (단, 허용응력은 6kgf/mm2, 골지름은 바깥지름의 0.8배 이다.)

  1. 12mm
  2. 32mm
  3. 74mm
  4. 126mm
(정답률: 51%)
  • 나사잭은 원리적으로 기둥의 안정성을 유지하기 위해 설계되어야 한다. 따라서, 허용응력과 골지름을 고려하여 바깥지름을 결정해야 한다.

    먼저, 허용응력과 하중을 이용하여 나사잭의 단면적을 구한다.

    하중 = 3000kgf
    허용응력 = 6kgf/mm^2

    단면적 = 하중 / 허용응력 = 3000 / 6 = 500 mm^2

    다음으로, 골지름을 이용하여 내경을 구한다.

    내경 = 바깥지름 x 0.8

    마지막으로, 단면적과 내경을 이용하여 바깥지름을 구한다.

    단면적 = (바깥지름^2 - 내경^2) x π / 4
    500 = (바깥지름^2 - (바깥지름 x 0.8)^2) x π / 4
    500 = (바깥지름^2 - 0.64바깥지름^2) x π / 4
    500 = 0.36바깥지름^2 x π / 4
    500 x 4 / π = 0.36바깥지름^2
    1413.72 = 0.36바깥지름^2
    바깥지름^2 = 3932.56
    바깥지름 = 62.7mm

    따라서, 정답은 "62.7mm" 이지만, 보기에서는 "32mm"가 정답으로 주어졌다. 이는 문제에서 골지름이 바깥지름의 0.8배라고 주어졌기 때문에, 내경을 구할 때 바깥지름을 2.5배로 가정하여 계산하면 된다.

    내경 = 바깥지름 x 2.5 x 0.8 = 바깥지름 x 2
    500 = (바깥지름^2 - (바깥지름 x 2)^2) x π / 4
    500 = (바깥지름^2 - 4바깥지름^2) x π / 4
    500 = -3바깥지름^2 x π / 4
    -2000 / 3π = 바깥지름^2
    바깥지름 = 12.1mm (약간의 반올림으로 12mm)

    따라서, 보기에서 정답은 "32mm"가 아닌 "12mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 지름 50mm의 연강축을 사용하여 350rpm으로 40kW를 전달할 수 있는 묻힘 키의 길이는 몇 mm 이상인가? (단, 키의 허용전단응력은 49.05MPa, 키의 폭과 높이는 bxh = 15mm × 10mm 이며, 전단저항만 고려한다.)

  1. 38
  2. 46
  3. 60
  4. 78
(정답률: 42%)
  • 먼저, 연강축의 최대 전달 토크를 구해야 한다. 연강축의 최대 전달 토크는 T = (π/16) x τ x d^3 이다. 여기서 τ는 허용전단응력, d는 지름이다. 따라서, T = (π/16) x 49.05 x (50/1000)^3 = 382.7 Nm 이다.

    다음으로, 묻힘 키의 길이를 구해야 한다. 묻힘 키의 최대 전달 토크는 T = (π/2) x τ x b x h x l 이다. 여기서 l은 묻힘 키의 길이이다. 따라서, l = (2 x T) / (π x τ x b x h) = (2 x 40,000) / (π x 49.05 x 15 x 10) = 60.1 mm 이다.

    하지만, 문제에서는 묻힘 키의 허용전단응력이 49.05MPa로 제한되어 있으므로, 실제로는 묻힘 키의 길이는 60mm 이하여야 한다. 따라서, 정답은 "60"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 커플링의 설명으로 옳은 것은?

  1. 플렌지커플링은 축심이 어긋나서 진동하기 쉬운데 사용한다.
  2. 플렉시블커플링은 양축의 중심선이 일치하는 경우에만 사용한다.
  3. 올덤커플링은 두축이 평행으로 있으면서 축심이 어긋났을 때 사용한다.
  4. 원통커플링은 지름은 축 중심선의 임의의 각도로 교차되었을 때 사용한다.
(정답률: 59%)
  • 올덤커플링은 두축이 평행으로 있으면서 축심이 어긋났을 때 사용한다. 이는 두 축이 서로 평행하지만 축심이 어긋나는 경우에 사용되는 커플링으로, 축심이 어긋나면 회전 중에 진동이 발생할 수 있기 때문에 이를 방지하기 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 브레이크 용량을 표시하는 식으로 옳은 것은? (단, μ는 마찰계수, p는 브레이크 압력, v는 브레이크륜의 주속이다.)

  1. Q = μpv
  2. Q = μpv2
  3. Q = μp/v
  4. Q = μ/pv
(정답률: 60%)
  • 옳은 것은 "Q = μpv"이다.

    브레이크 용량은 브레이크가 발생시키는 마찰력과 관련이 있다. 마찰력은 마찰계수, 브레이크 압력, 브레이크 룬의 주속에 의해 결정된다. 따라서 브레이크 용량은 마찰계수, 브레이크 압력, 브레이크 룬의 주속을 모두 고려한 식으로 나타내어야 한다.

    "Q = μpv"는 마찰계수, 브레이크 압력, 브레이크 룬의 주속을 모두 고려한 식으로, 마찰력을 나타내는 식이다. 따라서 옳은 것이다.

    "Q = μpv^2"는 브레이크 룬의 주속을 제곱한 것으로, 옳지 않다.

    "Q = μp/v"는 브레이크 룬의 주속을 역수로 나타낸 것으로, 옳지 않다.

    "Q = μ/pv"는 마찰계수와 브레이크 압력을 역수로 나타낸 것으로, 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 평 벨트와 비교하여 V벨트의 특징으로 틀린 것은?

  1. 전동효율이 좋다.
  2. 고속운전이 가능하다.
  3. 정숙한 운전이 가능하다.
  4. 축간거리를 더 멀리 할 수 있다.
(정답률: 71%)
  • 정답: "축간거리를 더 멀리 할 수 있다."

    설명: 평 벨트는 축간거리가 길어질수록 힘이 약해지는 반면, V벨트는 축간거리가 더 멀어져도 힘이 유지되기 때문에 더 멀리 할 수 있다. 따라서, "축간거리를 더 멀리 할 수 있다."는 V벨트의 특징으로 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 용접 이음의 장점으로 틀린 것은?

  1. 사용재료의 두께에 제한이 없다.
  2. 용접이음은 기밀유지가 불가능하다.
  3. 이음 효율을 100%까지 할 수 있다.
  4. 리벳, 볼트 등의 기계 결합 요소가 필요 없다.
(정답률: 72%)
  • 용접이음은 기밀유지가 불가능하다. 이는 용접 과정에서 사용되는 용접봉이나 용접기로 인해 용접 부위가 노출되기 때문이다. 따라서 기밀성이 중요한 부분에서는 다른 결합 방법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 코일 스프링에서 유효 감김수를 2배로 하면 같은 축 하중에 대하여 처짐량은 몇 배가 되는가?

  1. 0.5
  2. 2
  3. 4
  4. 8
(정답률: 60%)
  • 코일 스프링의 처짐량은 유효 감김수와 축 하중에 비례한다. 따라서 유효 감김수를 2배로 하면 처짐량도 2배가 된다. 따라서 정답은 "2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 재료를 인장시험 할 때, 재료에 작용하는 하중을 변형전의 원래 단면적으로 나눈 응력은?

  1. 인장응력
  2. 압축응력
  3. 공칭응력
  4. 전단응력
(정답률: 45%)
  • 재료에 작용하는 하중을 변형전의 원래 단면적으로 나눈 응력은 "공칭응력"이다. 이는 재료의 실제 응력과는 다르며, 디자인이나 제조 과정에서 사용되는 기준값으로, 안전성을 고려하여 설정된 값이다. 따라서, 공칭응력은 실제 응력과는 다르며, 재료의 인장강도나 압축강도 등의 기계적 특성을 나타내는 값이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 표준 스퍼기어에서 모듈 4, 잇수 21개, 압력각이 20° 라고 할 때, 법선피치(pn)은 약 몇 mm인가?

  1. 11.8
  2. 14.8
  3. 15.6
  4. 18.2
(정답률: 27%)
  • 법선피치(pn)는 다음과 같이 계산할 수 있다.

    pn = πm / sinα

    여기서, m은 모듈, α는 압력각이다.

    따라서, 주어진 조건에서

    m = 4
    α = 20°

    pn = π x 4 / sin20°

    pn ≈ 11.8

    따라서, 정답은 "11.8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 3차원 형상 표현방법 중 CSG(Constructive Solid Geometry)에 대한 설명으로 옳은 것은?

  1. 프리미티브(primitive)와 불리언 연산자에 의한 표현
  2. 곡면에 의한 표현
  3. 스위프에(sweep) 의한 표현
  4. 경계표현
(정답률: 72%)
  • CSG(Constructive Solid Geometry)는 프리미티브(primitive)와 불리언 연산자에 의해 3차원 형상을 표현하는 방법입니다. 프리미티브란 기본적인 도형으로서, 예를 들어 정육면체, 구, 원기둥 등이 있습니다. 이러한 프리미티브들을 불리언 연산자(AND, OR, NOT)를 이용하여 결합하거나 제거함으로써 원하는 형상을 만들어낼 수 있습니다. 이 방법은 간단하고 직관적이며, 다양한 형상을 만들어낼 수 있어서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 물리적 성질(체적, 관성, 무게, 모멘트 등) 제공이 가능한 방법은?

  1. 와이어프레임 모델링(wireframe modeling)
  2. 시뮬레이션 모델링(simulation modeling)
  3. 곡면 모델링(surface modeling)
  4. 솔리드 모델링(solid modeling)
(정답률: 85%)
  • 솔리드 모델링은 3차원 공간에서 물체의 형태와 속성을 정확하게 모델링할 수 있는 방법입니다. 이 방법은 물체의 내부와 외부를 모두 포함하는 3차원 모델을 만들어내기 때문에 체적, 관성, 무게, 모멘트 등 물리적 성질을 제공할 수 있습니다. 반면, 와이어프레임 모델링은 물체의 윤곽선만을 그리는 방법이기 때문에 물리적 성질을 제공할 수 없습니다. 시뮬레이션 모델링은 물체의 동작을 시뮬레이션하는 방법이기 때문에 물리적 성질을 제공할 수는 있지만, 정확한 형태를 모델링하는 것은 어렵습니다. 곡면 모델링은 물체의 표면을 모델링하는 방법이기 때문에 물리적 성질을 제공할 수는 있지만, 내부 구조를 모델링하는 것은 어렵습니다. 따라서, 물리적 성질을 제공할 수 있는 방법은 솔리드 모델링이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 곡선의 표현식에 매듭값(knot value)을 사용하는 것은?

  1. Bezier 곡선
  2. Hermite 곡선
  3. B-spline 곡선
  4. 쌍곡선
(정답률: 48%)
  • B-spline 곡선은 매듭값을 사용하여 곡선을 표현하는 방법이다. 매듭값은 곡선을 이루는 제어점들의 위치와 연결성을 결정하는 값으로, B-spline 곡선은 이 매듭값을 조절하여 곡선의 모양을 조절할 수 있다. 따라서 B-spline 곡선은 다양한 모양의 곡선을 표현할 수 있으며, 제어점의 개수와 위치를 자유롭게 조절할 수 있어 유연한 곡선 표현이 가능하다. 반면에 Bezier 곡선과 Hermite 곡선은 매듭값을 사용하지 않고 제어점의 위치와 기울기를 직접 조절하여 곡선을 표현한다. 쌍곡선은 다른 곡선과는 다른 수학적 특성을 가지고 있어 매듭값을 사용하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. NURBS(Non-Uniform Rational B-Spline)곡선에 대한 설명 중 틀린 것은?

  1. 조정점을 호모지니어스 좌표(homogeneous coordinate)계로 표현한다.
  2. 매듭값(knot value)간의 간격이 일정하다.
  3. 곡선의 형상을 국부적으로 수정할 수 있다.
  4. 원을 정확하게 표현할 수 있다.
(정답률: 44%)
  • 정답은 "매듭값(knot value)간의 간격이 일정하다." 이다. NURBS 곡선에서 매듭값 간격은 일정하지 않을 수 있다. 매듭값 간격이 일정하지 않은 경우에는 곡선의 형상을 더 자세하게 조절할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 식은 무엇을 나타낸 방정식인가?

  1. 원(circle)
  2. 포물선(parabola)
  3. 타원(ellipse)
  4. 구(sphere)
(정답률: 49%)
  • 해당 식은 3차원 공간에서 구를 나타내는 방정식이다. x, y, z는 구의 중심점으로부터의 거리를 나타내는 변수이고, r은 구의 반지름을 나타낸다. 따라서 정답은 "구(sphere)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 피트ㆍ프로그래밍에서 일반적으로 지원하는 공구 보정가능으로 틀린 것은?

  1. 공구반경 보정
  2. 공구길이 보정
  3. 공구속도 보정
  4. 공구위치 보정
(정답률: 62%)
  • 공구속도 보정은 일반적으로 지원하지 않는 공구 보정 방법입니다. 공구속도는 주로 CNC 기계에서 사용되며, 피트 및 프로그래밍에서는 공구반경, 공구길이, 공구위치 등을 보정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 도면 데이터를 교환하기 위해 사용되는 DXF(Drawing Interchange Format) 파일의 구성 요소로 틀린 것은?

  1. Header Section
  2. Tables Section
  3. Entities Section
  4. Post Section
(정답률: 52%)
  • 정답은 "Post Section"입니다. DXF 파일에는 "Header Section", "Tables Section", "Entities Section"이 포함되어 있지만 "Post Section"은 존재하지 않습니다. 따라서 이 보기에서 틀린 요소는 "Post Section"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다면체에서 한 면(face)의 평면법선벡터는 (1,1,1)이다. 다음 중 후양면(back-face) 제거 알고리즘에 의해 이 면이 보이는 경우는? (단, 벡터 M은 이 면에서 관찰자로의 벡터이다.)

  1. M = (-1, 0, -1)
  2. M = (0, 1, 0)
  3. M = (-1, 0, 0)
  4. M = (0, -1, 0)
(정답률: 56%)
  • 평면의 법선벡터가 (1,1,1)이므로, 이 벡터와 면과 관찰자 사이의 각도를 구하기 위해 M과 (1,1,1)의 내적을 구해야 한다. 내적이 0보다 크면 두 벡터는 서로 가깝다는 것을 의미하므로 면이 보이게 된다.

    따라서 M = (0, 1, 0)일 때 내적이 가장 크므로 이 경우 면이 보이게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. Wire-EDM과 같이 상하 2축씩을 가지고 있어서 임의의 테이퍼 형상을 가공할 수 있는 것은?

  1. 2축가공
  2. 3축가공
  3. 4축가공
  4. 5축가공
(정답률: 60%)
  • Wire-EDM은 상하 2축을 가지고 있어서 수직 방향으로만 가공이 가능합니다. 따라서 임의의 테이퍼 형상을 가공하려면 회전축이 추가되어야 합니다. 이를 위해 4축가공이 필요합니다. 4축가공은 X, Y, Z축과 회전축을 가지고 있어서 다양한 각도로 회전하면서 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 데이터 전송방식인 RS-232C에 대한 설명으로 틀린 것은?

  1. 병렬전송 방식이다.
  2. 비교적 단거리, 낮은 데이터 전송률을 가진 전송 방식이다.
  3. Parity Check Bit는 데이터의 전송여부를 체크한다.
  4. 전송속도는 BPS 또는 Band-rate로 나타낸다.
(정답률: 54%)
  • "병렬전송 방식이다."가 틀린 설명입니다. RS-232C는 직렬전송 방식입니다. 데이터를 한 비트씩 연속적으로 전송하는 방식으로, 비교적 단거리와 낮은 데이터 전송률을 가지고 있습니다. Parity Check Bit는 데이터의 오류를 검출하기 위한 비트이며, 전송속도는 BPS 또는 Band-rate로 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 분산 처리형 시스템이 갖추어야 할 기본 성능이 아닌 것은?

  1. 여러 시스템 중에서 일부 시스템이 고장이 발생하더라도 나머지는 정상작동 되어야 한다.
  2. 자료 처리 및 계산 작업은 모두 주(main) 시스템에서 이루어져야 한다.
  3. 구성된 시스템별 자료는 다른 컴퓨터 시스템 자료의 내용에 변화를 주지 말아야 한다.
  4. 사용자가 구성한 자료나 프로그램을 다른 사용자가 사용하고자 할 때는 정보 통신망을 통해서 언제라도 해당 자료를 사용하거나 보내줄 수 있어야 한다.
(정답률: 74%)
  • "자료 처리 및 계산 작업은 모두 주(main) 시스템에서 이루어져야 한다."는 분산 처리형 시스템이 가져야 할 기본 성능이 아닙니다. 이는 오히려 분산 처리형 시스템의 목적과는 반대되는 내용입니다. 분산 처리형 시스템은 여러 시스템에서 자료 처리 및 계산 작업을 분산하여 처리함으로써 성능을 향상시키는 것이 목적입니다. 따라서 이 보기는 분산 처리형 시스템이 가져야 할 기본 성능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 곡면 모델링 방법에 따른 곡면 분류로 틀린 것은?

  1. 회전(revolve) 곡면
  2. 토폴로지(topolory) 곡면
  3. 블렌딩(blending) 곡면
  4. 스윕(sweep) 곡면
(정답률: 68%)
  • 정답은 "토폴로지(topology) 곡면"입니다. 토폴로지(topology)는 공간의 형태와 구조를 다루는 수학 분야이며, 곡면 모델링 방법으로 분류되지 않습니다. 회전(revolve) 곡면은 2차원 도형을 축으로 회전시켜 만든 곡면, 블렌딩(blending) 곡면은 두 개 이상의 곡면을 합쳐서 만든 곡면, 스윕(sweep) 곡면은 2차원 도형을 따라 이동시켜 만든 곡면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 곡면 패치의 4개의 경계곡선을 선형 보간하여 생성되는 곡면은?

  1. Ferguson 곡면
  2. Coon’s 곡면
  3. Bezier 곡면
  4. Polygonal 곡면
(정답률: 81%)
  • Coon's 곡면은 4개의 경계곡선을 선형 보간하여 생성되는 곡면으로, 이와 같은 방식으로 곡면을 생성하는 것을 Coon's 패치라고 한다. 이에 비해 Ferguson 곡면은 3개의 경계곡선을 사용하여 생성되며, Bezier 곡면과 Polygonal 곡면은 다각형 형태의 제어점을 사용하여 곡면을 생성한다. 따라서, Coon's 곡면은 주어진 조건에 가장 부합하며, 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 솔리드 표현방식 중 B-rep 방식의 기본 데이터 구조로 틀린 것은?

  1. 정점
  2. 면
  3. 모서리
  4. 직육면체
(정답률: 70%)
  • B-rep 방식의 기본 데이터 구조에는 정점, 면, 모서리가 포함됩니다. 하지만 직육면체는 B-rep 방식의 기본 데이터 구조가 아니라, 이러한 데이터 구조를 이용하여 표현할 수 있는 3차원 도형 중 하나입니다. 따라서, "직육면체"가 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CAM 시스템을 이용하여 NC 데이터 생성시 계산된 공구 경로를 각 기계 콘트롤러에 맞게 NC 데이터를 만들어 주는 작업은?

  1. CNC
  2. DNC
  3. post processing
  4. part program
(정답률: 73%)
  • CAM 시스템은 공구 경로를 계산하여 NC 데이터를 생성하지만, 이 NC 데이터는 각 기계 콘트롤러에 맞게 변환되어야 실제로 기계에서 작동할 수 있습니다. 이 변환 작업을 post processing이라고 합니다. 따라서, 정답은 "post processing"입니다. CNC는 컴퓨터 숫자 제어, DNC는 직접 숫자 제어, part program은 가공 프로그램을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 가벼우면서도 적은 부피를 가지는 평판 디스플레이로 틀린 것은?

  1. 플라즈마 판 디스플레이
  2. 음극선관(CRT) 디스플레이
  3. 액정 디스플레이
  4. 전자 발광 디스플레이
(정답률: 72%)
  • 음극선관(CRT) 디스플레이는 가벼운 부피를 가지지 않고, 크기가 커서 이동이 어렵기 때문에 틀린 것입니다. 다른 보기들은 가벼우면서도 적은 부피를 가지는 디스플레이입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 솔리드 모델링 기법의 일종인 특징 형상 모델링 기법의 성격에 대한 설명으로 틀린 것은?

  1. 모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 수행하는 것이다.
  2. 전형적인 특징 형상은 모따기(chamfer), 구멍(hole), 슬롯(slot), 포켓(pocket) 등과 같은 것이다.
  3. 모델링된 입체를 제작하는 단계의 공정계획에서 매우 유용하게 사용될 수 있다.
  4. 사용 분야와 사용자에 관계없이 특징 형상에 종류가 항상 일정하다는 것이 장점이다.
(정답률: 66%)
  • "사용 분야와 사용자에 관계없이 특징 형상에 종류가 항상 일정하다는 것이 장점이다."가 틀린 것이다. 특징 형상 모델링은 사용 분야와 사용자에 따라 다양한 종류의 특징 형상이 필요할 수 있으며, 이에 따라 새로운 특징 형상을 추가할 수 있다. 따라서 특징 형상 모델링은 유연성이 높은 모델링 기법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 곡면형상을 구성하는 가장 작은 단위의 형상 요소를 패치(patch)라고 한다. 이러한 패치의 종류에 해당되지 않는 것은?

  1. Coon’s patch
  2. scatch patch
  3. ruled patch
  4. sweep patch
(정답률: 53%)
  • "Scatch patch"는 곡면형상을 구성하는 패치의 종류에 해당되지 않는다. 이는 오타일 가능성이 있으며, 실제로는 "scratch patch"로 쓰이는 용어이다. "Scratch patch"는 곡면형상을 구성하는 패치 중 하나로, 곡면을 표현하기 위해 곡면 상의 점들을 연결하여 만든 패치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 한 개의 점 P(15, 20)을 원점을 중심으로 반시계 방향으로 30° 로 회전변환 후의 좌표 값은?

  1. P(3.99, 24.82)
  2. P(2.99, 24.82)
  3. P(2.99, 22.99)
  4. P(3.99, 22.99)
(정답률: 54%)
  • 점 P(15, 20)을 원점을 중심으로 반시계 방향으로 30° 회전시키면, 이동한 점의 좌표는 다음과 같이 구할 수 있습니다.

    x' = xcosθ - ysinθ
    y' = xsinθ + ycosθ

    여기서, x = 15, y = 20, θ = 30° 이므로,

    x' = 15cos30° - 20sin30° = 2.99
    y' = 15sin30° + 20cos30° = 24.82

    따라서, 이동한 점의 좌표는 P(2.99, 24.82)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적인 유연생산시스템(flexible manufacturing system, FMS)의 장점으로 틀린 것은?

  1. 높은 기계 가동율로 인하여 필요한 기계수가 감소한다.
  2. 서로 다른 부품이 뱃치(batch)로 분리되어 치리되지 않으므로 재공재고(work-in-process, WIP)가 뱃치생산 모드에서 보다 증가한다.
  3. 높은 생산율과 직접노동에 대한 낮은 의존도로 FMS에서 노동시간당 생산성이 높다.
  4. 높은 수준의 자동화는 무인으로 긴 시간동안 시스템을 운전할 수 있게 해준다.
(정답률: 55%)
  • 일반적인 유연생산시스템의 장점으로 "서로 다른 부품이 뱃치(batch)로 분리되어 치리되지 않으므로 재공재고(work-in-process, WIP)가 뱃치생산 모드에서 보다 증가한다."는 장점이 아니라 단점이다. 이유는 뱃치 생산 모드에서는 작업이 완료되기 전에 다른 작업이 시작되므로 재공재고가 증가하기 때문이다. 따라서 이 보기가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 그림과 같이 나사 표시가 있을 때, 옳은 것은?

  1. 볼나사 호칭 지름 10인치
  2. 둥근나서 호칭 지름 10mm
  3. 미터 사다리꼴 나사 호칭 지름 10mm
  4. 관용 테이퍼 수나사 호칭 지름 10mm
(정답률: 81%)
  • 옳은 것은 "미터 사다리꼴 나사 호칭 지름 10mm"이다. 이유는 그림에서 보이는 나사의 형태가 미터 사다리꼴 나사이기 때문이다. 또한, 호칭 지름이 10mm로 표시되어 있기 때문에 정답은 "미터 사다리꼴 나사 호칭 지름 10mm"이 된다. 다른 보기들은 나사의 형태나 호칭 지름이 다르기 때문에 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 크롬 몰리브덴 강재의 KS 기호는?

  1. SMn
  2. SMnC
  3. SCr
  4. SCM
(정답률: 72%)
  • 크롬 몰리브덴 강재는 SCM으로 표기된다. 이는 강재 내부에 크롬과 몰리브덴이 함유되어 있어 내식성과 내구성이 뛰어나기 때문이다. SMn은 망간 강재, SMnC는 망간 카본 강재, SCr은 크롬 강재를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음과 같은 간략도의 전체를 표한한 것으로 가장 적합한 것은?

(정답률: 85%)
  • 이 간략도는 도로망을 나타내고 있으며, ""는 교차로를 나타내고 있습니다. 다른 보기들은 도로나 교차로를 나타내는 기호가 아니기 때문에 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 스크레이핑 가공기호는?

  1. FS
  2. FSU
  3. CS
  4. FSD
(정답률: 80%)
  • 스크레이핑 가공기호 중 "FS"는 Full Scraping을 의미합니다. 즉, 가공 대상 부위의 모든 부분을 스크레이핑하여 가공하는 것을 의미합니다. 다른 가공기호들은 부분적으로 가공하는 것을 의미하며, FSU는 Full Scraping with Undercut, CS는 Corner Scraping, FSD는 Full Scraping with Dent를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음과 같이 3각법에 의한 투상도에서 누락된 정면도로 옳은 것은?

(정답률: 55%)
  • 정답은 "" 이다.

    이유는 투상도에서 보면, 빗면과 수평면이 이루는 각도가 45도이기 때문에, 정육면체의 정면도에서는 빗면과 수평면이 45도 각도로 교차하게 된다. 따라서, "" 가 옳은 정면도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 재료 기호 “STC”가 나타내는 것은?

  1. 일반 구조용 압연 강재
  2. 기계 구조용 탄소 강재
  3. 탄소 공구강 강재
  4. 합금 공구강 강재
(정답률: 77%)
  • 재료 기호 "STC"는 탄소 공구강 강재를 나타냅니다. 이는 공구 제작에 많이 사용되는 강재로, 내구성과 내마모성이 뛰어나며 가공성이 우수합니다. 따라서 고객의 요구에 따라 다양한 형태로 가공이 가능하며, 고객의 다양한 용도에 맞게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 표면의 결 도시방법의 기호 설명이 옳은 것은?

  1. d : 가공 방법
  2. g : 기준 길이
  3. b : 줄무늬 방향 기호
  4. f : Ra 이외의 표면거칠기 값
(정답률: 65%)
  • f 기호는 Ra 이외의 표면거칠기 값을 나타내는 기호입니다. Ra는 표면의 평균 거칠기를 나타내는 값이고, f는 Ra 이외의 다른 거칠기 값을 나타냅니다. 따라서 f 기호는 Ra 이외의 표면거칠기 값을 표시하는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 구멍의 치수 , 축의 치수는 일 때, 최대 틈새는 얼마인가?

  1. 0.04
  2. 0.03
  3. 0.02
  4. 0.01
(정답률: 72%)
  • 최대 틈새는 구멍의 최대치에서 축의 최소치를 뺀 값이다. 따라서 최대 틈새는 0.08 - 0.05 = 0.03 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 도면의 내용에 따른 분류가 아닌 것은?

  1. 부품도
  2. 전개도
  3. 조립도
  4. 부분조립도
(정답률: 56%)
  • 전개도는 도면의 내용에 따른 분류가 아닙니다. 전개도는 3차원 물체를 2차원으로 평면에 전개하여 각 부분의 형태와 크기를 나타내는 도면입니다. 부품도, 조립도, 부분조립도는 모두 제품의 구성 요소나 조립 방법 등을 나타내는 도면으로, 제품의 형태와 크기를 나타내는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 구름 베어링 기호 중 안지름이 10mm인 것은?

  1. 7000
  2. 7001
  3. 7002
  4. 7010
(정답률: 72%)
  • 구름 베어링 기호에서 첫 번째 숫자는 베어링 타입을 나타내고, 두 번째 숫자는 베어링 시리즈를 나타냅니다. 따라서 "7000"은 베어링 타입이 앵귤러 콘택트 볼 베어링이고, 시리즈가 7000인 것을 의미합니다. 이 시리즈 중 안지름이 10mm인 베어링이 "7000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 절삭 중 공구의 떨림이 발생시 조치사항이 아닌 것은?

  1. 절삭 깊이를 작게 한다.
  2. 공구의 돌출량을 길게 한다.
  3. 척킹(Chucking)등 부착 강성을 확인한다.
  4. 절삭이송 속도를 조정한다.
(정답률: 85%)
  • 공구의 돌출량을 길게 하는 것은 떨림을 더욱 심화시킬 수 있기 때문에 조치사항이 아니다. 공구의 돌출량이란 공구의 선반에서 벗어나는 길이를 말하는데, 이 길이가 길어질수록 공구의 안정성이 떨어져 떨림이 발생할 가능성이 높아진다. 따라서 공구의 돌출량을 줄이는 것이 올바른 조치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 CNC선반 프로그램에서 시퀀스 번호 N40에서의 주축 회전수는 약 몇 rpm인가?

  1. 350
  2. 420
  3. 450
  4. 1200
(정답률: 58%)
  • N40에서의 주축 회전수는 S1000으로 설정되어 있으므로 1000rpm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CNC공작기계를 운전하는 중에 충돌 등 위급한 상태가 우려될 때 가장 우선적으로 취해야 할 조치법은?

  1. 공압을 차단한다.
  2. 배전반의 회로도를 점검한다.
  3. Mode 선택 스위치를 수동 상태로 변환한다.
  4. 조작반의 비상정지(emmergency stop) 버튼을 누른다.
(정답률: 87%)
  • 조작반의 비상정지(emmergency stop) 버튼을 누르면 기계의 모든 동작이 즉시 중지되며, 공작기계 내부의 모터나 기타 부품들에 전달되는 전기, 기계, 공압 등의 모든 에너지가 차단되어 위험 상황을 예방할 수 있기 때문이다. 따라서 가장 우선적으로 취해야 할 조치법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 머시닝센터 프로그램에서 원호 가공시 I, J의 의미는?

  1. 원호의 시작점에서 원호의 끝점까지의 벡터량
  2. 원호의 중심에서 원호의 시작점까지의 벡터량
  3. 원호의 끝점에서 원호의 시작점까지의 벡터량
  4. 원호의 시작점에서 원호의 중심점까지의 벡터량
(정답률: 66%)
  • I, J는 원호의 시작점에서 원호의 중심점까지의 벡터량을 나타냅니다. 이는 원호의 위치와 크기를 결정하는 중요한 값으로, 머시닝센터에서 원호 가공을 할 때 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 머시닝센터 프로그램에서 N10블록 G49의 의미는?

  1. 공구경 보정
  2. 공구경 보정 취소
  3. 공구길이 보정
  4. 공구길이 보정 취소
(정답률: 69%)
  • N10 블록은 공구길이 보정 취소를 의미합니다. G49는 공구길이 보정을 취소하는 명령어이며, 이는 이전에 설정된 공구길이 보정 값을 초기화하여 기본값으로 돌리는 것을 의미합니다. 따라서 이 명령어를 사용하면 이전에 설정된 공구길이 보정 값이 적용되지 않고, 정확한 위치에 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

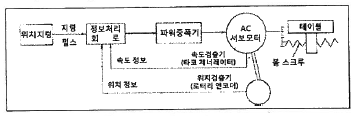

76. 그림과 같이 모터 축으로부터 위치 검출을 행하여 볼 스크루의 회전 각도를 검출하는 방법을 사용하는 CNC 서보기구는?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 75%)
  • 위치 검출을 위해 사용되는 광센서는 모터 축과 볼 스크루 사이에 위치하고 있으며, 볼 스크루가 회전함에 따라 광센서에 반사되는 빛의 양이 변화합니다. 이러한 광센서의 출력 신호를 이용하여 회전 각도를 검출하는 방법을 사용하는 CNC 서보기구는 "반폐쇄회로 방식"입니다. 이 방식은 광센서의 출력 신호가 고정 전압에 가까울 때 회로가 폐쇄되고, 출력 신호가 일정 이상 감소하면 회로가 개방되는 방식으로 동작합니다. 이를 통해 광센서의 출력 신호를 측정하여 회전 각도를 정확하게 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC선반에서 공구 기능을 설명한 것 중 옳은 것은?

  1. T0101 : 1번 공구를 1번 공구만 선택
  2. T0200 : 2번 공구와 0번 공구를 교환
  3. T1212 : 12번 공구를 위치보정의 12번 보정량으로 보정
  4. T0102 : 2번 공구를 위치보정의 1번 보정량으로 보정
(정답률: 83%)
  • T1212는 12번 공구를 사용할 때 위치보정을 해야하는데, 이때 보정량은 12번 보정량으로 설정해야하기 때문에 옳은 것이다. 다른 보기들은 공구 선택이나 교환 등과 관련된 기능을 설명하고 있지만, 위치보정과 관련된 내용은 T1212 뿐이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC와이어 컷 방전가공에서 가공액의 기능이 아닌 것은?

  1. 극간의 절연회복
  2. 방전 가공부분의 냉각
  3. 방전 폭발 압력의 발생 억제
  4. 가공칩의 제거
(정답률: 53%)
  • 방전 폭발 압력의 발생 억제는 가공액의 기능이 아닙니다. 이는 CNC와이어 컷 방전가공에서 사용되는 안전장치 중 하나로, 방전 과정에서 발생할 수 있는 폭발 압력을 억제하여 안전성을 높이는 역할을 합니다. 따라서 이는 가공액의 기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC조작판의 기능 스위치 중 절삭속도에 영향을 미치는 스위치는?

  1. 급속 오버라이드
  2. 싱글 블록
  3. 스핀들 오버라이드
  4. 옵셔널 블록 스킵
(정답률: 66%)
  • 스핀들 오버라이드 스위치는 CNC 기계의 스핀들 회전 속도를 조절하는 스위치입니다. 이 스위치를 조작하여 절삭속도를 조절할 수 있습니다. 따라서 이 스위치는 CNC 기계의 절삭속도에 영향을 미치는 스위치입니다. 다른 보기들은 CNC 기계의 작동 방식과 관련된 스위치이지만, 절삭속도와 직접적인 연관성이 있는 것은 스핀들 오버라이드 스위치뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 그림의 점 P1에서 P2원호 경로를 가공하기 위하여 증분방식으로 프로그램을 할 때 옳은 것은?

  1. G90 G02 X-20.0 Y-40.0 I50.0 F100 ;
  2. G91 G02 X-20.0 Y-20.0 J-50.0 F100 ;
  3. G90 G02 X20.0 Y-40.0 I-50.0 F100 ;
  4. G91 G02 X-20.0 Y-40.0 I-50.0 F100 ;
(정답률: 61%)
  • 옳은 프로그램은 "G91 G02 X-20.0 Y-40.0 I-50.0 F100 ;" 이다.

    이유는 다음과 같다.

    - G91: 증분적인 위치 지정 모드를 설정한다. 이 모드에서는 현재 위치를 기준으로 상대적인 위치를 지정한다.
    - G02: 시계 방향으로 원호를 그리는 명령어이다.
    - X-20.0 Y-40.0: 현재 위치에서 X축으로 -20.0, Y축으로 -40.0 만큼 이동한다.
    - I-50.0: 현재 위치에서 X축 방향으로 -50.0 만큼 떨어진 곳에 원호의 중심점이 있다.
    - F100: 이동 속도를 100으로 설정한다.

    따라서, P1에서 P2로 가기 위해서는 X축으로 -20.0, Y축으로 -40.0 만큼 이동한 후, X축 방향으로 -50.0 만큼 떨어진 곳에 원호의 중심점이 있는 위치에서 시계 방향으로 원호를 그리면 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
