컴퓨터응용가공산업기사 필기 기출문제복원 (2015-05-31)

컴퓨터응용가공산업기사
(2015-05-31 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 절삭공구를 연삭하는 공구연삭기의 종류가 아닌 것은?

  1. 센터리스 연삭기
  2. 초경공구 연삭기
  3. 드릴 연삭기
  4. 만능공구 연삭기
(정답률: 73%)
  • 센터리스 연삭기는 절삭공구가 중앙에 위치하지 않고 외부에 위치한 경우에 사용하는 연삭기이다. 따라서 절삭공구를 연삭하는 공구연삭기의 종류 중에서는 다른 세 가지가 해당되지만, 센터리스 연삭기는 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 일반적으로 방전가공 작업시 사용되는 가공액의 종류 중 가장 거리가 먼 것은?

  1. 변압기유
  2. 경유
  3. 등유
  4. 휘발유
(정답률: 81%)
  • 휘발유는 일반적으로 방전가공 작업시 사용되지 않습니다. 방전가공 작업시에는 전기방전을 일으키기 위해 전극 사이에 액체를 놓고 전기를 흘려보내는데, 이때 사용되는 액체는 전기를 잘 전도하고 방전 후에도 전극과 액체 사이의 저항이 낮은 것이 좋습니다. 따라서 방전가공 작업시에는 일반적으로 변압기유, 경유, 등유 등의 가공액이 사용되며, 휘발유는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭제의 사용 목적과 거리가 먼 것은?

  1. 공구의 온도상승 저하
  2. 가공물의 정밀도 저하 방지
  3. 공구 수명 연장
  4. 절삭 저항의 증가
(정답률: 92%)
  • 절삭 저항의 증가는 공구가 가공물을 절단할 때 발생하는 마찰과 열에 의한 공구의 손상을 방지하고, 공구의 수명을 연장시키기 위해 사용된다. 따라서 다른 보기들과는 달리, 가공품의 정밀도나 공구의 온도상승 등과는 거리가 먼 목적을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 척에 고정할 수 없으며, 불규칙하거나 대형 또는 복잡한 가공물을 고정할 때 사용하는 선반 부속품은?

  1. 면판(Face Plate)
  2. 맨드릴(mandrel)
  3. 방진구(work rest)
  4. 돌리개(dog)
(정답률: 71%)
  • 면판은 척과 달리 회전축을 가지고 있지 않아서 고정할 수 없는 불규칙한 형태의 가공물을 고정할 때 사용됩니다. 면판은 가공물의 크기와 형태에 따라 다양한 크기와 형태로 제작되어 사용됩니다. 따라서 면판은 대형이나 복잡한 가공물을 고정할 때 매우 유용한 선반 부속품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 탁상 연삭기 덮개의 노출각도에서, 숫돌 주축 수평면 위로 이루는 원주의 최대 각은?

  1. 45°
  2. 65°
  3. 90°
  4. 120°
(정답률: 49%)
  • 탁상 연삭기 덮개의 노출각도가 90도라고 가정하자. 이 경우, 숫돌 주축 수평면과 수직면이 만나는 모서리에서부터 덮개의 가장자리까지의 거리가 가장 길어진다. 이 거리를 L이라고 하면, 원주의 최대 각은 L의 반지름을 가지는 원의 둘레를 숫돌 주축 수평면 위에서 바라본 각도로 나타낸 것이다. 이 각도는 2πr/L이며, 이를 간단하게 계산하면 약 65도가 된다. 따라서, 정답은 "65°"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 선반의 주축을 중공축으로 한 이유로 틀린 것은?

  1. 굽힘과 비틀림 응력의 강화를 위하여
  2. 긴 가공물 고정이 편리하게 하기 위하여
  3. 지름이 큰 재료의 테이퍼를 깎기 위하여
  4. 무게를 감소하여 베어링에 작용하는 하중을 줄이기 위하여
(정답률: 55%)
  • 선반의 주축을 중공축으로 한 이유는 "지름이 큰 재료의 테이퍼를 깎기 위하여"입니다. 중공축은 회전 중에도 중심을 유지할 수 있기 때문에 큰 지름의 재료를 균일하게 가공할 수 있습니다. 또한, 중공축은 무게를 감소하여 베어링에 작용하는 하중을 줄이기도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 연삭숫돌의 원통도 불량에 대한 주된 원인과 대책으로 옳게 짝지어진 것은?

  1. 연삭숫돌의 눈 메움 : 연삭숫돌의 교체
  2. 연삭숫돌의 흔들림 : 센터 구멍의 홈 조정
  3. 연삭숫돌의 입도가 거침 : 굵은 입도의 연삭숫돌 사용
  4. 테이블 운동의 정도 불량 : 정도검사, 수리, 미끄럼면의 윤활을 양호하게 할 것.
(정답률: 72%)
  • 연삭숫돌의 원통도 불량은 연삭숫돌과 테이블 사이의 마찰로 인해 발생하는 것이 주된 원인입니다. 따라서 테이블 운동의 정도 불량을 해결하기 위해서는 정도검사를 통해 문제를 파악하고, 필요한 경우 수리를 해야 합니다. 또한, 미끄럼면의 윤활을 양호하게 유지하여 마찰을 최소화하고, 연삭숫돌과 테이블 사이의 마찰을 줄여야 합니다. 이를 통해 연삭숫돌의 원통도 불량을 개선할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 선반가공에서 ø100×400인 SM45C 소재를 절삭 깊이 3mm,이송속도를 0.2mm/rev, 주축회전수를 400rpm으로 1회 가공할 때, 가공 소요시간은 약 몇 분인가?

  1. 2
  2. 3
  3. 5
  4. 7
(정답률: 53%)
  • 가공 소요시간은 다음과 같이 계산할 수 있다.

    1회 가공에 소요되는 시간 = (절삭 깊이 ÷ 이송속도) × 60 ÷ 주축회전수
    = (3 ÷ 0.2) × 60 ÷ 400
    = 22.5초

    따라서, 1회 가공에 약 22.5초가 소요된다. 이를 분으로 환산하면 약 0.375분이 된다. 따라서, 1회 가공에 약 0.375분이 소요되므로, 정답은 "2"나 "3"이 될 수 없다. 또한, 주어진 보기에서 가장 작은 소수점 단위는 0.1이므로, 정답은 "5"가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 호브(Hob)를 사용하여 기어를 절삭하는 기계로써, 차동기구를 갖고 있는 공작기계는?

  1. 레이디얼 드릴링 머신
  2. 호닝 머신
  3. 자동 선반
  4. 호빙 머신
(정답률: 82%)
  • 호브(Hob)는 기어를 절삭하는 도구이고, 호빙 머신은 이 호브를 사용하여 기어를 절삭하는 기계입니다. 또한 차동기구를 갖고 있어서 다양한 크기와 모양의 기어를 절삭할 수 있습니다. 따라서 정답은 "호빙 머신"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 사인바(Sine Bar)의 호칭치수는 무엇으로 표시하는가?

  1. 롤러 사이의 중심거리
  2. 사인 바의 전장
  3. 사인 바의 중량
  4. 롤러의 직경
(정답률: 74%)
  • 사인바의 호칭치수는 "롤러 사이의 중심거리"로 표시된다. 이는 사인바가 두 개의 롤러로 구성되어 있고, 이 롤러 사이의 거리가 사인바의 정확도와 관련이 있기 때문이다. 롤러 사이의 거리가 더 멀어질수록 사인바의 정확도는 떨어지게 된다. 따라서 사인바를 선택할 때는 이 호칭치수를 고려하여 적절한 크기를 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 기계가공법에서 리밍 작업시 가장 옳은 방법은?

  1. 드릴 작업과 같은 속도와 이송으로 한다.
  2. 드릴 작업보다 고속에서 작업하고 이송을 작게한다.
  3. 드릴 작업보다 저속에서 작업하고 이송을 크게한다.
  4. 드릴 작업보다 이송만 작게하고 같은 속도로 작업한다.
(정답률: 62%)
  • 리밍 작업은 고정된 회전속도로 회전하는 공구를 이용하여 물체의 표면을 깎아내는 작업이다. 이때, 저속에서 작업하고 이송을 크게하는 것이 가장 옳은 방법이다. 이유는 다음과 같다.

    1. 저속에서 작업하면 공구와 물체 사이의 마찰력이 감소하여 공구의 마모를 줄일 수 있다.
    2. 이송을 크게하면 공구가 물체의 표면을 깊게 깎아내므로 작업시간을 단축할 수 있다.
    3. 고속에서 작업하면 공구와 물체 사이의 마찰력이 증가하여 공구의 마모가 빨라지고, 작업시간도 길어진다.
    4. 이송을 작게하면 공구가 물체의 표면을 얕게 깎아내므로 작업시간이 더 길어진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 절삭 날 부분을 특정한 형상으로 만들어 복잡한 면을 갖는 공작물의 표면을 한 번에 가공하는데 적합한 밀링 커터는?

  1. 총형 커터
  2. 엔드 밀
  3. 앵귤러 커터
  4. 플레인 커터
(정답률: 69%)
  • 총형 커터는 절삭 부분이 원통형이며, 이 형상은 복잡한 면을 가진 공작물의 표면을 한 번에 가공하는 데 적합하다. 따라서 총형 커터가 가장 적합한 선택이다. 엔드 밀은 끝 부분이 절삭 부분으로 되어 있어 평면 가공에 적합하며, 앵귤러 커터는 각도를 조절하여 가공할 수 있어 복잡한 형상 가공에 적합하다. 플레인 커터는 평면 가공에 적합한데, 이는 복잡한 면을 가진 공작물의 가공에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 수공구를 사용할 때 안전수칙 중 거리가 먼 것은?

  1. 스패너를 너트에 완전히 끼워서 뒤쪽으로 민다.
  2. 멍키렌치는 아래턱(이동 jow)방향으로 돌린다.
  3. 스패너를 연결하거나 파이프를 끼워서 사용하면 안 된다.
  4. 멍키렌치는 웜과 랙의 마모에 유의하고 물림상태 확인 후 사용한다.
(정답률: 62%)
  • 정답은 "스패너를 너트에 완전히 끼워서 뒤쪽으로 민다."입니다. 이유는 스패너를 너트에 완전히 끼워서 뒤쪽으로 민다면 힘이 고르게 전달되어 너트나 볼트가 손상될 가능성이 적어지기 때문입니다. 또한, 스패너를 너트에 완전히 끼워서 민다면 스패너가 미끄러져 손상될 가능성도 줄어듭니다. 따라서 안전하게 작업하기 위해서는 스패너를 너트에 완전히 끼워서 뒤쪽으로 민다는 안전수칙을 지켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 일반적으로 직경(외경)을 측정하는 공구로써 가장 거리가 먼 것은?

  1. 강철자
  2. 그루브 마이크로 미터
  3. 버니어 캘리퍼스
  4. 지시 마이크로미터
(정답률: 73%)
  • 그루브 마이크로 미터는 직경(외경)을 측정하는 공구 중에서 가장 거리가 먼 것입니다. 이는 그루브 마이크로 미터가 다른 공구들보다 더 정밀한 측정이 가능하기 때문입니다. 그루브 마이크로 미터는 공작기계 등에서 사용되는 정밀한 부품의 측정에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 견고하고 금긋기에 적당하며, 비교적 대형으로 영점 조정이 불가능한 하이트 게이지로 옳은 것은?

  1. HT형
  2. HB형
  3. HM형
  4. HC형
(정답률: 60%)
  • HM형은 견고하고 금긋기에 적당하며, 비교적 대형으로 영점 조정이 불가능한 하이트 게이지로서, 다른 보기인 HT형, HB형, HC형은 이러한 특징을 모두 갖추지 않기 때문에 정답은 HM형이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 마찰면이 넓은 부분 또는 시동횟수가 많을 때 사용하고 저속 및 중속 축의 급유에 사용되는 급유방법은?

  1. 담금 급유법
  2. 패드 급유법
  3. 적하 급유법
  4. 강제 급유법
(정답률: 64%)
  • 적하 급유법은 마찰면이 넓은 부분이나 시동횟수가 많을 때 사용하며, 저속 및 중속 축의 급유에 사용됩니다. 이는 유체의 압력을 이용하여 유량을 조절하는 방법으로, 유체의 압력을 낮추어 유량을 늘리는 방식입니다. 따라서 저속 및 중속 축에서는 유량이 많아져서 움직임이 원활해지며, 마찰면이 넓은 부분에서는 유체의 압력이 낮아져서 마찰이 감소하여 움직임이 용이해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 센터 구멍의 종류로 옳은 것은?

  1. A형
  2. B형
  3. C형
  4. D형
(정답률: 63%)
  • 이 그림은 B형 센터 구멍이다. 이유는 B형 센터 구멍은 원형으로 된 가운데 구멍과 그 주변에 작은 구멍들이 있는 형태이기 때문이다. A형은 작은 구멍이 없고, C형은 가운데 구멍이 없으며, D형은 가운데 구멍이 크고 작은 구멍이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음과 같이 표시된 연삭숫돌에 대한 설명으로 옳은 것은?

  1. 녹색 탄화규소 입자이다.
  2. 고운눈 입도에 해당된다.
  3. 결합도가 극히 경하다.
  4. 메탈 결합제를 사용했다.
(정답률: 61%)
  • 이 연삭숫돌은 입도가 매우 고하고, 따라서 고운눈 입도에 해당된다. 다른 보기들은 이 연삭숫돌에 대한 설명과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 비교 측정에 사용되는 측정기가 아닌 것은?

  1. 다이얼 게이지
  2. 버니어 캘리퍼스
  3. 공기 마이크로미터
  4. 전기 마이크로미터
(정답률: 78%)
  • 버니어 캘리퍼스는 비교 측정에 사용되는 측정기가 아니라, 길이 측정에 사용되는 측정기이다. 다이얼 게이지, 공기 마이크로미터, 전기 마이크로미터는 모두 비교 측정에 사용되는 측정기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 밀링 머신에서 절삭속도 20m/min, 페이스커터의 날수 8개, 직경 120mm, 1날당 이송 0.2mm일 때 테이블 이송속도는?

  1. 약 65mm/mim
  2. 약 75mm/min
  3. 약 85mm/min
  4. 약 95mm/min
(정답률: 61%)
  • 페이스커터의 직경이 120mm이므로, 한 바퀴 돌 때 이동 거리는 원주인 120πmm가 된다. 따라서 1날당 이송 0.2mm일 때, 1분에 이동하는 거리는 8개의 날이 모두 이동하는 거리인 120π × 0.2 × 8 = 192πmm가 된다. 이를 m/min으로 변환하면 192π × 20 / 1000 = 약 12.1m/min이 된다. 하지만 문제에서 요구하는 것은 mm/min이므로, 다시 12.1 × 1000 / 60 ≈ 약 202mm/min이 된다. 따라서 가장 가까운 값은 "약 85mm/min"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 뜨임의 목적이 아닌 것은?

  1. 탄화물의 고용강화
  2. 인성부여
  3. 담금질 할 때 생긴 내부응력 감소
  4. 내마모성의 향상
(정답률: 58%)
  • 탄화물의 고용강화는 뜨임의 목적이 아니라서 정답이다. 뜨임은 주로 금속재료를 가열하여 가공성을 향상시키는 공정으로, 인성부여, 내마모성의 향상, 담금질 할 때 생긴 내부응력 감소 등의 목적을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전연성이 좋고 색깔이 아름다우므로 장식용 악기 등에 사용되는 5~20% Zn이 첨가된 구리합금은?

  1. 톰백(tombac)
  2. 백동
  3. 6-4황동(muntz metal)
  4. 7-3황동(cartridge brass)
(정답률: 82%)
  • 톰백은 5~20%의 아연이 첨가된 구리합금으로, 전연성이 좋고 아름다운 색깔을 가지기 때문에 장식용 악기 등에 사용됩니다. 이에 비해 백동은 아연이 첨가되지 않은 순수한 구리로, 전기전도성이 뛰어나기 때문에 전선 등에 사용됩니다. 6-4황동과 7-3황동은 각각 6:4와 7:3의 비율로 구리와 아연이 합금된 것으로, 각각 저합금 황동과 탄산카트리지 등에 사용됩니다. 따라서, 톰백은 아연이 첨가된 구리합금으로, 전연성과 아름다운 색깔을 가지기 때문에 장식용 악기 등에 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 풀림의 목적을 설명한 것 중 틀린 것은?

  1. 강의 경도가 낮아져서 연화된다.
  2. 담금질된 강의 취성을 부여한다.
  3. 조직이 균일화, 미세화, 표준화 된다.
  4. 가스 및 불순물의 방출과 확산을 일으키고, 내부응력을 저하시킨다.
(정답률: 61%)
  • 담금질된 강의 취성을 부여하는 것이 풀림의 목적이 아닙니다. 풀림의 목적은 강의 경도를 낮추어 연화시키고, 조직을 균일화, 미세화, 표준화시키며, 가스 및 불순물의 방출과 확산을 일으키고, 내부응력을 저하시키는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 탄소강의 상태도에서 공정점에 발생하는 조직은?

  1. Pearlite, cementite
  2. Cementite, Austenite
  3. Ferrite, Cementite
  4. Austenite, Pearlite
(정답률: 61%)
  • 탄소강의 상태도에서 공정점은 고온에서 냉각되면서 발생하는 조직을 의미합니다. 이 때, 고온에서는 austenite 상태이며, 냉각하면서 pearlite, cementite, ferrite 등의 조직이 발생합니다. 그 중에서도 공정점에서는 cementite와 austenite가 함께 존재하게 됩니다. Cementite는 탄소강에서 가장 단단한 상태인데, 이는 탄소의 함량이 매우 높기 때문입니다. Austenite는 고온에서 존재하는 상태로, 탄소강에서는 가장 연성이 높은 상태입니다. 따라서, 공정점에서는 이 두 가지 상태가 함께 존재하게 되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 어떤 종류의 금속이나 합금을 절대영도 가까이 냉각하였을 때, 전기저항이 완전히 소멸되어 전류가 감소하지 않는 상태는?

  1. 초소성
  2. 초전도
  3. 감수성
  4. 고상접합
(정답률: 82%)
  • 초전도는 금속이나 합금을 극도로 냉각하여 전기저항이 완전히 소멸되어 전류가 감소하지 않는 상태를 말합니다. 이는 영하 온도에서 일어나며, 이러한 상태에서는 전기를 효율적으로 전달할 수 있어 매우 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 담금질한 강을 재가열할 때 600°C 부근에서의 조직은?

  1. 솔바이트
  2. 마텐자이트
  3. 투루스타이트
  4. 오스테나이트
(정답률: 43%)
  • 담금질한 강을 재가열할 때 600°C 부근에서의 조직은 솔바이트이다. 이는 이 온도에서 강의 탄소가 시효 경화에 의해 시소성으로 변화하기 때문이다. 솔바이트는 탄소 함량이 매우 낮고, 경도와 인성이 모두 높은 조직으로, 가공성이 좋고 내식성이 뛰어나다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주철 용해용 고주파 유도 용해로(전기로)의 크기 표시는?

  1. 매 시간당 용해톤(ton)수
  2. 1일 총 용해 톤(ton)수
  3. 1회 최대 용해톤(ton)수
  4. 8시간 조업 용해톤(ton) 수
(정답률: 61%)
  • 주철 용해용 고주파 유도 용해로(전기로)의 크기 표시는 "1회 최대 용해톤(ton)수"이다. 이는 한 번의 용해 작업에서 최대로 용해할 수 있는 금속의 양을 나타내는 것으로, 이 값이 크면 한 번에 많은 양의 금속을 용해할 수 있기 때문에 생산성이 높아진다. 다른 보기들은 시간 단위나 일 단위로 용해할 수 있는 총량을 나타내는 것이므로, 한 번의 용해 작업에서 얼마나 많은 양의 금속을 용해할 수 있는지를 나타내지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 18-8형 스테인리스강의 설명으로 틀린 것은?

  1. 담금질에 의하여 경화되지 않는다.
  2. 1000°C~1100°C로 가열하여 급랭하면 가공성 및 내식성이 증가된다.
  3. 고온으로부터 급랭한 것을 500°C~850°C로 재가열하면 탄화크롬이 석출된다.
  4. 상온에서는 자성을 갖는다.
(정답률: 64%)
  • "상온에서는 자성을 갖는다."가 틀린 것이다. 18-8형 스테인리스강은 상온에서는 비자성이다. 이는 크롬과 니켈의 함량이 높아서 자성을 갖지 않는 것이 일반적인데, 18-8형 스테인리스강은 이러한 비자성 스테인리스강 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 용광로의 용량으로 옳은 것은?

  1. 1회 선철의 총 생산량
  2. 10시간 선철의 총 생산량
  3. 1일 선철의 총 생산량
  4. 1개월 선철의 총 생산량
(정답률: 66%)
  • 용광로는 일정한 시간 동안 일정량의 철광석을 용해하여 철을 추출하는 장비이다. 따라서 용광로의 용량은 시간 단위로 표현되는 것이 아니라, 일 단위로 생산 가능한 총 생산량으로 표현된다. 따라서 "1일 선철의 총 생산량"이 옳은 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 내열용 알미늄 합금이 아닌 것은?

  1. Y합금
  2. 로엑스(Lo-Ex)
  3. 듀랄루민
  4. 코비탈륨
(정답률: 49%)
  • 듀랄루민은 내열용 알미늄 합금이 아닙니다. 내열용 알미늄 합금은 고온에서도 강도가 유지되는 합금으로, 주로 항공기 엔진 부품 등에 사용됩니다. 하지만 듀랄루민은 내식성과 인성이 뛰어나기 때문에 자동차 부품, 건축 자재 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 너클 핀 이음에서 인장력이 50kN인 핀의 허용전단응력을 50MPa이라고 할 때, 핀의 지름 d는 몇 mm 인가?

  1. 22.8
  2. 25.2
  3. 28.2
  4. 35.7
(정답률: 41%)
  • 허용전단응력은 다음과 같이 계산할 수 있다.

    τ = F / (π/4 * d^2)

    여기서 F는 인장력, d는 핀의 지름이다. 이를 d에 대해 정리하면 다음과 같다.

    d = sqrt(4 * F / (π * τ))

    여기에 F = 50kN, τ = 50MPa를 대입하면,

    d = sqrt(4 * 50,000 / (π * 50)) = 25.2mm

    따라서 정답은 25.2이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 어떤 축이 굽힘모멘트 M과 비틀림 모멘트 T를 동시에 받고 있을 때, 최대 주응력설에 의한 상당 굽힘 모멘트 Me는?

(정답률: 60%)
  • 최대 주응력설에 의한 상당 굽힘 모멘트 Me는 M과 T가 동시에 발생할 때, M과 T를 각각 Mx와 Tx로 분해하여 Mx와 Tx가 동시에 최대가 되는 경우를 고려하여 계산한다. 이 때, Mx와 Tx는 다음과 같다.

    Mx = M + T(d/2)/Jx
    Tx = T/Jt

    여기서 Jx는 단면의 굴곡관성 모멘트이고, Jt는 단면의 비틀림관성 모멘트이다. 이 중에서 Mx와 Tx가 동시에 최대가 되는 경우는 Tx = Tmax = Jx/Jt x (M/T)일 때이다. 이 때의 Mx를 최대 주응력설에 의한 상당 굽힘 모멘트 Me로 정의한다. 따라서, Me = Tmax x Jx/Jt = (M/T) x Jx x Jx/Jt = M x (Jx/Jt)^2 이다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 스프링의 자유높이 H와 코일의 평균지름 D의 비를 무엇이라 하는가?

  1. 스프링 지수
  2. 스프링 변위량
  3. 스프링 상수
  4. 스프링 종횡비
(정답률: 57%)
  • 스프링의 자유높이 H와 코일의 평균지름 D의 비를 스프링 종횡비라고 부릅니다. 이는 스프링의 높이와 지름이 어떤 비율로 구성되어 있는지를 나타내는 지표입니다. 종횡비가 높을수록 스프링의 높이가 더 높고 지름이 작은 형태를 띄게 됩니다. 따라서 스프링의 특성을 파악하고 설계할 때 종횡비를 고려하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 축간 거리 55cm인 평행한 두 축 사이에 회전을 전달하는 한 쌍의 스퍼기에서 피니언이 124회전할 때, 기어를 96회전시키려면 피니언의 피치원 지름은?

  1. 48cm
  2. 62cm
  3. 96cm
  4. 124cm
(정답률: 30%)
  • 두 축 사이의 거리는 55cm이므로, 한 번의 회전에 걸리는 거리는 두 축 사이의 둘레인 110cm이다.

    피니언이 124회전하면, 기어는 124 * (96/124) = 96회전한다. 여기서 96/124는 기어와 피니언의 회전비이다.

    따라서, 피치원 지름은 한 번의 회전에 걸리는 거리를 회전비로 나눈 값이다.

    피치원 지름 = 110 / (96/124) = 124.17cm

    하지만 보기에서 주어진 값은 모두 정수이므로, 가장 가까운 정수값인 48cm이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자전거의 래칫휠에 사용되는 클러치는?

  1. 맞물림 클러치
  2. 마찰 클러치
  3. 일방향 클러치
  4. 원심 클러치
(정답률: 63%)
  • 자전거의 래칫휠은 일방향 클러치를 사용합니다. 이는 자전거가 전진할 때는 자유롭게 회전하지만, 후진할 때는 회전하지 않도록 막아주는 역할을 합니다. 이를 통해 자전거의 페달을 뒤로 돌리는 경우에도 휠이 회전하지 않아 뒤로 물러나는 현상을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 보통운전으로 회전수 300rpm, 베어링 하중 110N을 받는 단열 레디얼 볼 베어링의 기본 동 정격하중은? (단, 수명은 6만 시간이고, 하중계수는 1.5이다)

  1. 1693N
  2. 169.3N
  3. 1650N
  4. 165.0N
(정답률: 34%)
  • 기본 동 정격하중은 다음과 같이 계산할 수 있다.

    기본 동 정격하중 = (하중계수 × 베어링 등급수)^(1/3) × 106

    여기서 하중계수는 1.5이고, 베어링 등급수는 1이므로,

    기본 동 정격하중 = (1.5 × 1)^(1/3) × 106 = 1693N

    따라서, 정답은 "1693N"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 나사산의 각도 중 틀린 것은?

  1. 미터보통나사 60°
  2. 관용평행나사 55°
  3. 유니파이 보통나사 60°
  4. 미터사다리꼴 나사 35°
(정답률: 73%)
  • 정답은 "미터사다리꼴 나사 35°"입니다.

    미터보통나사, 관용평행나사, 유니파이 보통나사는 모두 일반적으로 사용되는 나사 형태이며, 각도도 일반적인 값인 60° 또는 55°로 설정됩니다.

    하지만 미터사다리꼴 나사는 그 이름에서 알 수 있듯이 나사의 형태가 사다리꼴 모양이며, 각도도 일반적인 값이 아닌 35°로 설정됩니다. 이는 미터사다리꼴 나사가 특정한 용도에 사용되기 때문입니다.

    따라서, 다른 세 가지 나사는 일반적인 나사 형태와 각도를 가지고 있지만, 미터사다리꼴 나사는 특수한 형태와 각도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 1줄 리벳 겹치기 이음에서 간판의 효율(η1)을 나타내는 식은? (단, p:리벳의 피치, d=리벳구멍의 지름, t=강판의 두께, σt=강판의 인장응력이다.)

  3. ptσt
  4. (p-d)tσt
(정답률: 63%)
  • η1 = "" 이다. 이유는 이 식이 리벳 겹치기 이음에서 간판의 효율을 나타내는 식으로, p:리벳의 피치, d=리벳구멍의 지름, t=강판의 두께, σt=강판의 인장응력을 고려하여 계산된 값이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 각속도가 30rad/sec인 원운동을 rpm 단위로 환산하면 얼마인가?

  1. 157.1 rpm
  2. 186.5 rpm
  3. 257.1 rpm
  4. 286.5 rpm
(정답률: 23%)
  • 1 rad/sec는 60/2π ≈ 9.55 rpm이므로, 30 rad/sec는 30 × 9.55 ≈ 286.5 rpm이 된다. 따라서 정답은 "286.5 rpm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. V벨트의 사다리꼴 단면의 각도(θ)는 몇 도인가?

  1. 30°
  2. 35°
  3. 40°
  4. 45°
(정답률: 67%)
  • V벨트의 사다리꼴 단면은 삼각형과 유사한 모양을 가지고 있습니다. 이때, 삼각형의 각도의 합은 180도이므로, V벨트의 사다리꼴 단면의 각도 θ와 그에 대한 보조각의 각도를 더하면 180도가 됩니다. 즉, 90도 + θ + 90도 - 20도 = 180도 이므로, θ = 40도가 됩니다. 따라서 정답은 "40°"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. NC프로그래밍 전에 부품도면을 바탕으로 세우는 가공계획과 거리가 먼 것은?

  1. 위치 검출 방법의 선정
  2. 가공순서 및 공구의 선정
  3. 사용해야 할 NC 공작기계의 선정
  4. 가공물의 고정방법 및 치공구의 선정
(정답률: 54%)
  • 위치 검출 방법의 선정은 가공계획에서 가장 기본적이면서도 중요한 단계 중 하나이다. 이는 부품의 위치를 정확하게 파악하여 가공 작업을 수행하기 위함이다. 만약 위치 검출 방법이 부적절하게 선정되면, 가공 작업에서 오차가 발생하거나 부품이 파손될 수 있기 때문에 가공계획과 거리가 먼 것이다. 따라서 위치 검출 방법의 선정은 가공계획에서 가장 중요한 단계 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. CPU 내에서 자료를 처리할 때 발생하는 자료 이동의 병목 현상을 감소시키기 위한 것은?

  1. Instruction Set
  2. Cache memory
  3. Coprocessor
  4. BIOS
(정답률: 74%)
  • Cache memory는 CPU와 주기억장치 사이에 위치하여 CPU가 자주 사용하는 데이터를 미리 저장해두어 CPU가 필요할 때 빠르게 접근할 수 있도록 해줍니다. 이를 통해 CPU가 주기억장치로부터 데이터를 가져오는 빈도를 줄여 자료 이동의 병목 현상을 감소시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 기하학적 변환 중에서 변환 전의 거리와 비교할 때 변환이 수행된 후에 물체상에 위치한 특정 두 점간의 거리가 달라질 수 있는 변환은?

  1. 이동변환( Translation)
  2. 회전변환(rotation)
  3. 크기 변환(Scaling )
  4. 반사 변환(Reflection)
(정답률: 55%)
  • 크기 변환은 물체의 크기를 변화시키는 변환이기 때문에 변환 전과 후의 두 점 사이의 거리가 달라질 수 있습니다. 이동 변환과 회전 변환은 물체의 위치나 방향을 변화시키는 변환이기 때문에 거리는 변하지 않습니다. 반사 변환은 물체를 대칭시키는 변환이기 때문에 거리는 변하지 않지만, 크기도 변하지 않습니다. 따라서 크기 변환이 변환 전과 후의 두 점 사이의 거리가 달라질 수 있는 변환입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 일반적인 FMS(Flexible Manufacturing System)의 장점으로 보기 어려운 것은?

  1. 인건비를 절감할 수 있다.
  2. 재고 관리와 제어가 용이하다.
  3. 단품종 대량생산에 적합하다.
  4. 공정변화에 대한 유연한 대처가 용이하다.
(정답률: 73%)
  • 단품종 대량생산에 적합하다는 것은 FMS가 작업을 자동화하고, 일괄적인 생산을 가능하게 하기 때문에 대량생산에 효과적이라는 것을 의미합니다. 그러나 이는 다른 보기들과 달리 인건비를 절감하거나 재고 관리와 제어가 용이하다는 것과는 직접적인 연관성이 없습니다. 공정변화에 대한 유연한 대처가 용이하다는 것도 FMS의 장점 중 하나이지만, 단품종 대량생산에 적합하다는 것과는 별개의 이야기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 네 점p0, p1, p2, p3를 조정점으로 하는 3차 Bezier곡선의 p3에서의 접선벡터를 조정점의 함수로 표현하면?

  1. P1+2P2+P3
  2. 3P3-3P2
  3. P1-2P2+P3
  4. 3P2-3P3
(정답률: 44%)
  • 3차 Bezier곡선의 접선벡터는 다음과 같이 구할 수 있다.

    T(t) = 3(1-t)2(P1-P0) + 6(1-t)t(P2-P1) + 3t2(P3-P2)

    여기서 t=1일 때 T(t)를 구하면 p3에서의 접선벡터가 된다.

    T(1) = 3(1-1)2(P1-P0) + 6(1-1)1(P2-P1) + 3(1)2(P3-P2)
    = 3(P3-P2)

    따라서 정답은 "3P3-3P2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 서피스 모델의 특징으로 가장 거리가 먼 것은?

  1. 은선 제거가 가능하다.
  2. NC가공 정보를 얻을 수 있다.
  3. 2개 면의 교선을 구할 수 있다.
  4. 체적,관성모멘트 등 물리적 성질을 계산하기가 용이하다.
(정답률: 79%)
  • 서피스 모델은 3차원 모델링에서 표면을 중심으로 모델링하는 방식으로, 체적과 관성모멘트 등 물리적 성질을 계산하기가 용이합니다. 이는 표면을 기반으로 모델링하기 때문에 표면의 형태와 크기를 쉽게 파악할 수 있기 때문입니다. 따라서 서피스 모델은 물리적인 계산이 필요한 분야에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 4개의 모서리 점과 4개의 경계곡선을 부드럽게 연결한 곡면으로, 곡면의 표현이 간결하여 예전에는 널리 사용하였으나 곡면내부의 볼록한 정도를 직접 조절하기가 어려워 정밀한 곡면 표현에는 적합하지 않은 것은?

  1. 베지어 곡면
  2. 스플라인 곡면
  3. 쿤스 곡면
  4. B-spline 곡면
(정답률: 75%)
  • 쿤스 곡면은 모서리 점과 경계곡선을 이용하여 곡면을 만들기 때문에 간단하고 빠르게 곡면을 만들 수 있습니다. 하지만 곡면 내부의 볼록한 정도를 직접 조절하기가 어려워 정밀한 곡면 표현에는 적합하지 않습니다. 따라서 정밀한 곡면 표현이 필요한 경우에는 다른 곡면 표현 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. NURBS(Non Uniform Rational B-spline)곡선의 특징으로 거리가 먼 것은?

  1. 4개의 좌표의 조종점 사용으로 곡선의 변형이 자유롭다.
  2. 모든 조종점을 지나는 부드러운 곡선이다.
  3. 원추곡선의 정확한 표현이 가능하다.
  4. NURBS곡선으로 B-spline, Bezier 곡선도 표현할 수 있다.
(정답률: 52%)
  • NURBS곡선은 모든 조종점을 지나는 부드러운 곡선이다. 이는 조종점의 위치와 가중치를 조절하여 곡선의 모양을 자유롭게 변형할 수 있기 때문이다. 따라서 NURBS곡선은 곡선의 모양을 정확하게 표현할 수 있으며, B-spline과 Bezier 곡선도 NURBS곡선으로 표현할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 서로 다른 CAD/CAM 시스템 간의 형상 데이터 교환을 위해서 만들어진 중립파일(Neutral file)에 해당하는 것은?

  1. IGES
  2. HTML
  3. HWP
  4. PDF
(정답률: 81%)
  • IGES는 Initial Graphics Exchange Specification의 약자로, 서로 다른 CAD/CAM 시스템 간의 형상 데이터 교환을 위한 중립 파일 형식입니다. 이 파일 형식은 2D 및 3D 모델링 데이터를 포함하며, 다양한 CAD/CAM 시스템에서 지원됩니다. 따라서 IGES는 형상 데이터 교환을 위한 표준 파일 형식으로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 음영기법(Shdaing)방법에는 여러 가지가 있는데, 다음 보기 중 가장 현실감이 뛰어난 음영기법은?

  1. 퐁(phong)음영기법
  2. 평활(smooth)음영기법
  3. 단면별(faceted)음영기법
  4. 구로드(gouraud)음영기법
(정답률: 58%)
  • 퐁 음영기법은 광원과 물체의 표면 속성을 고려하여 현실적인 음영을 구현하는 방법입니다. 이 방법은 광원에서 발산하는 빛의 반사율과 물체의 재질, 그리고 뷰어의 위치와 방향 등을 고려하여 빛의 반사와 굴절을 계산하여 물체의 표면에 현실적인 그림자와 반사를 표현합니다. 따라서 다른 음영기법에 비해 더욱 현실감이 뛰어나다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 은선 제거(hidden surface removal)가 가능하지 않은 모델은?

  1. Wireframe model
  2. Surface model
  3. B-rep model
  4. CGS model
(정답률: 83%)
  • Wireframe model은 오직 선분으로만 모델링되어 있기 때문에, 은선 제거가 불가능하다. 다른 모델들은 표면 정보를 포함하고 있어 은선 제거가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CL Data를 이용하여 CNC공작기계의 제어부에 맞게 NC Data를 생성하는 과정을 무엇이라 하는가?

  1. 후 처리
  2. 공구경로 검증
  3. CL Data 생성
  4. 데이터 베이스(Database)
(정답률: 50%)
  • 후 처리는 CL Data를 이용하여 CNC공작기계의 제어부에 맞게 NC Data를 생성하는 과정을 말한다. CL Data는 공구경로 검증과 데이터 베이스에서 필요한 정보를 담고 있지만, 이 정보들은 CNC공작기계의 제어부에 맞게 변환되어야 실제 가공이 가능하다. 이러한 변환 과정을 후 처리라고 하며, 이를 통해 NC Data가 생성된다. 따라서 정답은 "후 처리"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 광원으로부터 나오는 광선이 직접 또는 반사 및 굴절을 거쳐 화면에 도달하는 경로를 역 추적하여 화면을 구성하는 각 화소의 빛의 강도와 색깔을 결정하는 렌더링 방법은?

  1. 광선 투사(ray tracing)법
  2. Z-버퍼 방법
  3. 화가 알고리즘(painter's algorithm)방법
  4. 후향면 제거(back-face culling)방법
(정답률: 80%)
  • 광선 투사법은 광원에서 나오는 광선을 역추적하여 화면에 도달하는 경로를 계산하고, 각 화소의 빛의 강도와 색깔을 결정하는 렌더링 방법입니다. 이 방법은 실제 광선의 움직임을 모방하기 때문에 자연스러운 그래픽을 만들어낼 수 있습니다. 반면에 Z-버퍼 방법, 화가 알고리즘, 후향면 제거 방법은 모두 폴리곤의 순서나 깊이를 기준으로 화면을 그리는 방법으로, 광선 투사법보다는 덜 자연스러운 그래픽을 만들어냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. VDI라는 이름으로 시작된 하드웨어 기준의 표준으로, 그래픽 기능과 하드웨어 간에 공유되어 하드웨어를 제어할 수 있는 표준규격은?

  1. GKS
  2. CGI
  3. CGM
  4. IGES
(정답률: 48%)
  • VDI는 그래픽 기능과 하드웨어 간에 공유되어 하드웨어를 제어할 수 있는 표준규격이다. 이 중에서도 CGI는 Computer Graphics Interface의 약자로, 그래픽 소프트웨어와 하드웨어 간의 인터페이스를 정의하는 표준규격이다. 따라서 CGI가 VDI에서 사용되는 하드웨어 기준의 표준 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC공작기계에 대한 설명 중 틀린 것은?

  1. CNC컨트롤러는 기계를 제어하기 위한 특수목적의 컴퓨터로 볼 수 있다.
  2. 1세대 NC 공작기계는 NC프로그램을 저장할 메모리가 없다.
  3. CNC공작기계의 두뇌라고 할 수 있는 기계제어 장치(MCU)는 데이터처리장치(DPU)와 제어루프장치(CLU)로 구성된다.
  4. CNC 공작기계의 데이터 처리장치는 축의 위치, 속도 등을 제어한다.
(정답률: 38%)
  • "CNC 공작기계의 데이터 처리장치는 축의 위치, 속도 등을 제어한다."가 틀린 것이다. CNC 공작기계의 데이터 처리장치는 축의 위치, 속도 등을 측정하고 모니터링하는 역할을 하며, 이 정보를 기반으로 제어루프장치(CLK)가 제어 신호를 생성하여 기계를 제어한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. NC기계의 DNC통신에서 병렬포트가 아니라 직렬포트를 쓰는 이유에 대한 설명 중 가장 거리가 먼 것은?

  1. 통신속도가 빠르다.
  2. 데이터 손실이 적다.
  3. 데이터를 주고 받을 수 있다.
  4. 잡음에 대한 성능이 우수하다.
(정답률: 55%)
  • "잡음에 대한 성능이 우수하다."는 직렬통신의 특징과는 관련이 없는 설명이므로 가장 거리가 먼 것이다.

    "통신속도가 빠르다."는 병렬통신과 비교하여 데이터를 한 번에 보내는 것이 아니라 순차적으로 보내기 때문에 전송속도가 느릴 것 같지만, 실제로는 데이터를 압축하여 보내기 때문에 전송속도가 빠르다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 방정식 ax+by+c=0라는 식으로 표현 가능한 것은?

  1. 포물선
  2. 타원
  3. 직선
  4. 원
(정답률: 59%)
  • 방정식 ax+by+c=0은 일차방정식의 형태를 가지고 있으며, 이는 x와 y의 일차식으로 이루어져 있다. 따라서 이 식으로 표현 가능한 것은 직선뿐이다. 포물선, 타원, 원은 모두 이차방정식의 형태를 가지고 있기 때문에, ax+by+c=0으로 표현할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 자주 설계되는 홀(hole), 키 슬롯(key slot), 포켓(pocket)등을 라이브러리(library)에 미리 갖추어 놓고, 필요시 이들을 단품설계에 사용하는 모델링 방식은 무엇인가?

  1. parametric modeling
  2. Feature-based modeling
  3. Surface modeling
  4. Boolean operation
(정답률: 52%)
  • Feature-based modeling은 미리 정의된 기능(Feature)을 사용하여 모델링하는 방식으로, 홀, 키 슬롯, 포켓 등과 같은 특정 기능을 라이브러리에 미리 갖추어 놓고 필요시 이를 단품설계에 사용하는 방식이다. 따라서 이 방식은 주어진 기능을 빠르고 쉽게 적용할 수 있어서 생산성이 높고, 수정이 용이하며 일관성 있는 모델링을 가능하게 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 3차원 솔리드 모델링을 구성하는 요소 중에서 프리미티브(primitive)라고 볼 수 없는 것은?

  1. 원기둥(cylinder)
  2. edge(엣지)
  3. 원뿔(cone)
  4. 구(sphere)
(정답률: 82%)
  • 프리미티브란 기본 도형을 의미하는데, 원기둥, 원뿔, 구는 모두 기본 도형으로 프리미티브에 해당한다. 하지만 엣지는 기본 도형이 아니라 선분으로 이루어진 요소이므로 프리미티브에 해당하지 않는다. 따라서 정답은 "edge(엣지)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 솔리드 모델링의 B-rep 표현 중 루프(loop)라는 용어에 관한 설명으로 옳은 것은?

  1. 하나의 모서리를 두 개의 다른 방향의 모서리로 쪼개어 놓은 것
  2. 모든 면에 대하여 이들을 내부와 외부로 경계 짓는 모서리들이 연결된 닫혀진 회로(closed circuit)
  3. 면과 면이 연결되어 공간상에서 하나의 닫혀진 면의 고리를 이룬 것
  4. 면과 면이 연결되어 공간상에서 하나의 닫혀진 입체를 이룬 것
(정답률: 60%)
  • B-rep 표현에서 루프(loop)는 모든 면에 대하여 이들을 내부와 외부로 경계 짓는 모서리들이 연결된 닫혀진 회로(closed circuit)를 의미한다. 즉, 루프는 면과 면이 연결되어 공간상에서 하나의 닫혀진 면의 고리를 이룬 것이다. 따라서 정답은 "모든 면에 대하여 이들을 내부와 외부로 경계 짓는 모서리들이 연결된 닫혀진 회로(closed circuit)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 도면에서 다음 종류의 선이 같은 장소에 겹치게 될 경우 가장 우선순위가 높은 것은?

  1. 중심선
  2. 무게 중심선
  3. 절단선
  4. 치수 보조선
(정답률: 72%)
  • 절단선은 도면에서 가장 중요한 선으로, 제품의 형태와 크기를 명확하게 보여주기 때문에 가장 우선순위가 높습니다. 절단선은 제품을 자르는 위치를 나타내며, 제품의 형태와 크기를 정확하게 파악할 수 있도록 도와줍니다. 따라서 다른 선들과 겹치게 될 경우에도 절단선이 가장 우선순위가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 나사의 표시가 다음과 같이 명기되었을 때 이에 대한 설명으로 틀린 것은?

  1. 나사의 감김 방향은 오른쪽이다.
  2. 나사의 종류는 미터나사이다.
  3. 암나사 등급은 6H, 수나사 등급은 6g이다.
  4. 2줄 나사이며 나사의 바깥지름은 10mm이다.
(정답률: 78%)
  • 나사의 감김 방향은 오른쪽이다는 것은 이 나사가 우향향으로 돌아가면서 조임된다는 것을 의미한다. 이는 일반적으로 시계방향으로 돌리면서 조임하는 것과 같은 방향이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 스케치도에 관한 설명으로 틀린 것은?

  1. 측정한 치수를 기입한다.
  2. 프리핸드로 그린다.
  3. 재질 및 가공법은 기입할 필요가 없다.
  4. 제작도로 대신 사용하기도 한다.
(정답률: 70%)
  • 재질 및 가공법은 기입할 필요가 없는 이유는 스케치도는 디자인 아이디어를 시각적으로 전달하기 위한 것이기 때문에, 제작 과정에서 사용될 재질이나 가공법은 디자이너가 아닌 제작자가 결정하게 되기 때문이다. 따라서 스케치도에는 재질 및 가공법을 기입할 필요가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 도면에서 기하공차에 관한 설명으로 가장 적합한 것은?

  1. ø20부분만 원통도가 ø0.01범위 내에 있어야 한다.
  2. ø20과 ø40부분의 원통도가 ø0.02범위 내에 있어야 한다.
  3. ø20과 ø40부분의 진직도가 ø0.02범위 내에 있어야 한다.
  4. ø20부분만 진직도가 ø0.02범위 내에 있어야 한다.
(정답률: 65%)
  • 도면에서 ø20과 ø40은 같은 축을 기준으로 회전하므로, 이 두 부분의 진직도가 일정 범위 내에 있어야만 축이 정확하게 수직으로 위치하게 된다. 따라서 ø20과 ø40부분의 진직도가 ø0.02범위 내에 있어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 표면의 결을 도시할 때 제거가공을 허용하지 않는다는 것을 지시한 것은?

(정답률: 77%)
  • 정답은 ""이다. 이유는 그림에서 보이듯이 "표면의 결을 도시할 때 제거가공을 허용하지 않는다"는 지시가 적혀있기 때문이다. 다른 보기들은 이와 관련된 내용이 아니거나, 제거가공을 허용하는 경우에 대한 지시이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 제 3각법 투상법으로 제도한 보기의 평면도와 좌측면도에 가장 적합한 정면도는?

(정답률: 75%)
  • 정답은 ""입니다.

    제 3각법 투상법에서 정면도는 수직면을 바라보는 평면이므로, 보기의 평면도와 좌측면도에서 수직으로 선을 그어서 만나는 점들을 이어서 그린 것이 가장 적합한 정면도가 됩니다. 이 경우, ""이 정면도가 됩니다.

    이유는, ""은 보기의 평면도에서는 수직으로 선을 그어서 만나는 점이 없으며, 좌측면도에서는 너무 많은 정보를 담고 있어서 정면도로는 적합하지 않습니다. ""은 보기의 평면도에서는 수직으로 선을 그어서 만나는 점이 있지만, 좌측면도에서는 너무 많은 정보를 담고 있어서 정면도로는 적합하지 않습니다. ""은 보기의 평면도에서는 수직으로 선을 그어서 만나는 점이 있지만, 좌측면도에서는 너무 적은 정보를 담고 있어서 정면도로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 가공 방법에 따른 KS 가공방법 기호가 바르게 연결된 것은?

  1. 방전가공: SPED
  2. 전해가공: SPU
  3. 전해 연삭: SPEC
  4. 초음파 가공: SPLB
(정답률: 60%)
  • 방전가공은 전기 방전을 이용하여 금속을 가공하는 방법이며, 이를 나타내는 KS 기호는 SPED입니다. 따라서 "방전가공: SPED"가 바르게 연결된 것입니다. 전해가공은 전해액을 이용하여 금속을 가공하는 방법으로 SPU, 전해 연삭은 SPEC, 초음파 가공은 SPLB로 표기됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 핸들이나 바퀴 등의 암 및 림, 리브 등 절단선의 연장선 위에 90° 화전하여 실선으로 그리는 단면도는?

  1. 온 단면도
  2. 한쪽 단면도
  3. 조합 단면도
  4. 회전도시 단면도
(정답률: 81%)
  • 회전도시 단면도는 핸들이나 바퀴 등의 회전하는 부분을 중심으로 그린 단면도이기 때문에 회전도시 단면도라고 불린다. 이에 반해 온 단면도는 전체적인 모습을 보여주는 단면도, 한쪽 단면도는 한쪽에서만 볼 수 있는 단면도, 조합 단면도는 여러 개의 단면도를 조합한 것을 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 끼워맞춤 공차 ø50H7/g6에 대한 설명으로 틀린 것은?

  1. ø50H7의 구멍과 ø50g6축의 끼워맞춤이다.
  2. 축과 구멍의 호칭 치수는 모두 ø50이다.
  3. 구멍 기준식 끼워 맞춤이다.
  4. 중간 끼워 맞춤의 형태이다.
(정답률: 70%)
  • 설명이 모두 맞다. 중간 끼워 맞춤의 형태는 구멍과 축의 중간 부분에서 끼워 맞추는 형태이다. 이는 높은 정밀도와 강한 결합력을 가지며, 회전 운동에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 도면에 굵은 선의 굵기를 0.5mm로 하였다. 가는 선과 아주 굵은 선의 굵기로 가장 적합한 것은? (순서대로 가는 선 - 아주 굵은 선)

  1. 0.18mm - 0.7mm
  2. 0.25mm - 1mm
  3. 0.35mm - 0.7mm
  4. 0.35mm - 1mm
(정답률: 65%)
  • 굵은 선의 굵기가 0.5mm이므로, 가는 선은 이보다 얇은 0.25mm가 적합하다. 이유는 굵은 선과 가는 선의 굵기 차이가 크면 도면이 지저분해 보이기 때문이다. 또한, 아주 굵은 선은 굵기가 1mm인 것이 적합하다. 이유는 굵은 선과 아주 굵은 선의 굵기 차이가 크면 도면의 구성 요소들이 더욱 뚜렷하게 드러나기 때문이다. 따라서, 정답은 "0.25mm - 1mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. CNC 선반에서 바이트의 날끝(nose)반경을 R, 이송을 f라 하면 가공면의 이론적인 최대 높이(Hmax)를 표시하는 식은?

(정답률: 57%)
  • 가공면의 이론적인 최대 높이(Hmax)는 다음과 같은 식으로 표시된다.

    Hmax = R - √(R2 - (f/2)2)

    정답은 "" 이다. 이유는 이 식에서 이송(f)가 작을수록 Hmax가 커지기 때문이다. 따라서 이송(f)가 가장 작은 ""이 가장 큰 Hmax를 가지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC공작기계에서 각 축의 이송 정밀도를 높이기 위하여 사용하는 나사는?

  1. 삼각나사
  2. 사각 나사
  3. 둥근나사
  4. 볼 나사
(정답률: 81%)
  • 볼 나사는 구형의 공이 들어간 나사로, 이 공이 나사와 함께 회전하면서 이송 정밀도를 높이는 역할을 합니다. 따라서 CNC공작기계에서 각 축의 이송 정밀도를 높이기 위해 사용됩니다. 다른 나사들은 이송 정밀도를 높이는 역할을 하지만, 볼 나사만큼 정밀한 이송을 보장하지는 못합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 원점 복귀와 관련된 준비기능에서 기계 원점으로 자동 복귀하는 기능은?

  1. G27
  2. G28
  3. G29
  4. G30
(정답률: 79%)
  • G28은 CNC 기계의 원점 복귀 명령어 중 하나로, 기계가 미리 설정된 원점 위치로 자동으로 이동하게 해주는 기능이다. 따라서 이 명령어는 원점 복귀와 관련된 준비기능에서 자동 복귀하는 기능으로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. CNC선반 가공 중 내경 완성치수 ø30.0부위를 측정시, 공구마멸의 원인으로 ø29.4로 나타났을 때, 해당공구의 공구 보정값은? (단, 현재의 공구보정값은 x=3.2, Z=6.0이다)

  1. X=3.5, Z=6.0
  2. X=3.5, Z=6.6
  3. X=3.8, Z=6.0
  4. X=3.8, Z=6.6
(정답률: 58%)
  • 공구마멸로 인해 내경 완성치수가 작아졌으므로, 공구보정값을 증가시켜야 한다. 이때, X축 보정값은 ø30.0에서 ø29.4까지의 차이인 0.6mm를 2등분하여 0.3mm를 증가시켜야 한다. 따라서 X=3.2+0.3=3.5가 된다. Z축 보정값은 내경 완성치수와 직접적인 관련이 없으므로, 현재의 공구보정값인 Z=6.0을 그대로 유지한다. 따라서 정답은 "X=3.5, Z=6.0"이다. "X=3.8, Z=6.0"과 "X=3.8, Z=6.6"은 X축 보정값을 과도하게 증가시킨 것이므로, 적절하지 않다. "X=3.5, Z=6.0"과 "X=3.5, Z=6.6"은 X축 보정값은 적절하지만, Z축 보정값이 변하지 않으므로 내경 완성치수를 정확히 맞출 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. CNC방전 가공에서 안전대책이 아닌 것은?

  1. 적절한 접지공사를 한다.
  2. 가공액은 지정된 가공액을 사용한다.
  3. 장시간 무인운전을 원칙적으로 피한다.
  4. 운전 중 전극을 만져 간격을 조절한다.
(정답률: 88%)
  • 운전 중 전극을 만져 간격을 조절하는 것은 매우 위험한 행동이기 때문에 안전대책이 아닙니다. 이는 전기적 충격을 일으키거나 부상을 입을 수 있기 때문입니다. 따라서 CNC방전 가공에서는 자동으로 간격을 조절하는 기능을 사용하거나, 수동으로 조절해야 할 경우에도 전원을 차단하고 안전장비를 착용한 후에 조절해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 머시닝센터 프로그램에서 고정사이클의 기능 중 G98의 의미는?

  1. R 원점 복귀
  2. 초기점 복귀
  3. 절대지령
  4. 증분지령
(정답률: 64%)
  • G98은 초기점 복귀 기능을 나타냅니다. 이 기능은 공작물의 가공 시작점으로 돌아가는 기능으로, 가공 중간에 프로그램이 중단되거나 에러가 발생했을 때 다시 시작점으로 돌아가서 작업을 재개할 수 있도록 도와줍니다. 따라서 G98은 초기점 복귀 기능을 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 머시닝센터에서 M8×1.25인 암나사를 탭핑 사이클로 가공하고자 할 때, 주축의 이송속도는? (단, 주축스핀들은 600rpm으로 지령 되어 있다.)

  1. 125mm/min
  2. 750mm/min
  3. 1000mm/min
  4. 1250mm/min
(정답률: 67%)
  • M8×1.25의 나사는 한 바퀴를 돌 때 1.25mm의 이동거리를 가진다. 따라서, 탭핑 사이클로 가공할 때는 주축의 이송속도가 1.25mm/min이 되어야 한다.

    주축의 회전속도는 600rpm이므로, 주축이 1분 동안 회전할 때 나사는 600 × 1.25 = 750mm의 이동거리를 가진다. 따라서, 주축의 이송속도는 750mm/min이 된다.

    따라서, 정답은 "750mm/min"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC와이어 컷 방전가공에서 방전 갭 50㎛, 와이어 직경 0.2mm일 때 보정량은 얼마인가?

  1. 0.12mm
  2. 0.13mm
  3. 0.14mm
  4. 0.15mm
(정답률: 48%)
  • 와이어 컷 방전가공에서 보정량은 다음과 같이 계산됩니다.

    보정량 = (방전 갭 - 와이어 직경) / 2

    따라서, 보정량 = (50 - 0.2) / 2 = 24.9 (소수점 이하 버림)

    하지만, CNC와이어 컷 방전가공에서는 최소 보정량이 0.15mm 이므로, 보정량은 0.15mm입니다.

    이유는 CNC와이어 컷 방전가공에서는 보정량이 너무 작으면 정확한 가공이 어렵기 때문에, 최소 보정량을 정해놓고 그 이상의 보정량을 사용합니다. 따라서, 이 문제에서도 최소 보정량인 0.15mm를 사용하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC선반 작업시 공구가 받는 절삭저항이 가장 큰 것은?

  1. 주분력
  2. 배분력
  3. 이송분력
  4. 회전분력
(정답률: 81%)
  • CNC선반 작업시 공구가 받는 절삭저항이 가장 큰 것은 "주분력"이다. 이는 공구가 회전하면서 자재를 절삭할 때 발생하는 힘으로, 자재를 절단하는 데 가장 큰 역할을 한다. 다른 보기들인 "배분력", "이송분력", "회전분력"은 모두 절삭저항에 영향을 미치지만, 주분력이 가장 큰 영향을 미치는 것으로 알려져 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

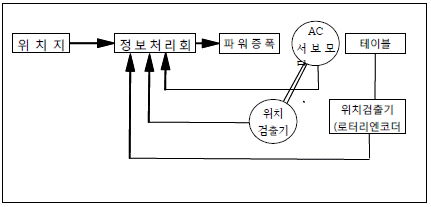

80. 고정밀도로 제어하는 방식으로 가격이 고가이며 그림과 같은 서보기구는?

  1. 하이브리드 서보 방식
  2. 반폐쇄회로 방식
  3. 개방회로 방식
  4. 폐쇄회로 방식
(정답률: 60%)
  • 이 그림에서 보이는 서보기구는 고정밀도로 제어하는 방식으로 가격이 고가인데, 이는 하이브리드 서보 방식을 사용하기 때문입니다. 하이브리드 서보 방식은 반폐쇄회로 방식과 개방회로 방식을 결합한 것으로, 정밀한 위치 제어와 빠른 속도 제어를 모두 가능하게 합니다. 또한, 폐쇄회로 방식과 달리 외부 요인에 영향을 받지 않아 안정적인 제어가 가능합니다. 따라서, 이러한 특징들로 인해 고가의 서보기구에서 많이 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
