컴퓨터응용가공산업기사 필기 기출문제복원 (2015-09-19)

컴퓨터응용가공산업기사 2015-09-19 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2015-09-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2015-09-19 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 구동 전동기로 펄스 전동기를 이용하며 제어장치로 입력된 펄스 수만큼 움직이고 검출기나 피드백 회로가 없으므로 구조가 간단하며, 펄스 전동기의 회전 정밀도와 볼 나사의 정밀도에 직접적인 영향을 받는 방식은?

  1. 폐쇄 회로 방식
  2. 반폐쇄 회로 방식
  3. 개방 회로 방식
  4. 하이브리드 서보 방식
(정답률: 73%)
  • 검출기나 피드백 회로 없이 입력된 펄스 수만큼만 구동하는 방식은 개방 회로 방식입니다. 구조가 간단하지만 정밀도는 펄스 전동기와 볼 나사의 성능에 전적으로 의존합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 밀링작업에서 분할대를 사용하여 직접 분할할 수 없는 것은?

  1. 3등분
  2. 4등분
  3. 6등분
  4. 9등분
(정답률: 75%)
  • 분할대의 웜휠 잇수가 보통 24이므로, 직접 분할은 24의 약수로만 가능합니다.

    오답 노트
    3등분, 4등분, 6등분: 24의 약수이므로 직접 분할 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 표면 거칠기 측정기가 아닌 것은?

  1. 촉침식 측정기
  2. 광절단식 측정기
  3. 기초 원판식 측정기
  4. 광파 간섭식 측정기
(정답률: 50%)
  • 표면 거칠기 측정기는 촉침식, 광절단식, 광파 간섭식 등이 사용됩니다. 기초 원판식 측정기는 표면 거칠기가 아닌 평면도나 진직도 등을 측정하는 정밀 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 화재를 A급, B급, C급, D급으로 구분했을 때, 전기화재에 해당하는 것은?

  1. A급
  2. B급
  3. C급
  4. D급
(정답률: 84%)
  • 화재의 종류는 가연물에 따라 구분하며, 전기 설비에서 발생하는 전기화재는 C급으로 분류합니다.

    오답 노트
    A급: 일반화재, B급: 유류화재, D급: 금속화재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 바이트의 크레이터 발생을 저지하고 지연시키는 방법으로서 옳은 것은?

  1. 칩의 흐름에 대한 저항을 증가시킨다.
  2. 절삭유 공급을 중단하고 바이트의 이송속도를 감소시킨다.
  3. 공구 윗면의 칩의 흐름에 대한 저항을 감소시킨다.
  4. 공구 윗면 경사각을 작게 하고, 절삭입력을 증가시킨다.
(정답률: 72%)
  • 크레이터(Crater)는 칩이 공구 윗면을 타고 흐르며 마찰과 확산으로 인해 파여나가는 현상입니다. 따라서 칩의 흐름에 대한 저항을 감소시켜 마찰을 줄이는 것이 발생을 저지하는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 브로칭 머신을 이용한 가공방법으로 틀린 것은?

  1. 키 홈
  2. 평면 가공
  3. 다각형 구멍
  4. 스플라인 홈
(정답률: 72%)
  • 브로칭 머신은 브로치라는 절삭 공구를 사용하여 구멍의 내경이나 외경에 복잡한 형상을 가공하는 기계로, 주로 키 홈, 다각형 구멍, 스플라인 홈과 같은 내부 형상 가공에 사용됩니다. 따라서 평면 가공에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 선반에서 ø100mm의 저탄소강재를 0.25mm/rev, 길이 50mm를 2회 가공했을 때 소요된 시간이 80초라면, 회전수는 약 몇 rpm 인가?

  1. 150
  2. 300
  3. 450
  4. 600
(정답률: 57%)
  • 선반 가공 시간 공식을 이용하여 회전수를 산출합니다.
    ① [기본 공식] $T = \frac{l}{n \times f}$
    ② [숫자 대입] $80 \times 60 = \frac{50 \times 2}{n \times 0.25}$
    ③ [최종 결과] $n = 300$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 선반에서 각도가 크고 길이가 짧은 테이퍼를 가공하기에 가장 적합한 방법은?

  1. 백기어를 사용하는 방법
  2. 심압대를 편위시키는 방법
  3. 테이퍼 절삭장치를 이용하는 방법
  4. 복식 공구대를 경사시키는 방법
(정답률: 66%)
  • 복식 공구대를 경사시키는 방법은 공구대를 회전시켜 각도를 조절하므로, 각도가 크고 길이가 짧은 테이퍼를 가공할 때 가장 효율적이고 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기포관 내의 기포 이동량에 따라 측정하며 수평 또는 수직을 측정하는데 사용하는 것은?

  1. 직각자
  2. 사인 바
  3. 측장기
  4. 수준기
(정답률: 73%)
  • 수준기는 기포관 내의 기포가 이동하는 원리를 이용하여 대상물의 수평 상태나 수직 상태를 측정하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 나사의 유효지름 측정방법 중 정밀도가 가장 높은 것은?

  1. 나사 마이크로미터
  2. 3침법
  3. 나사 한계게이지
  4. 센터 게이지
(정답률: 78%)
  • 나사의 유효지름을 측정하는 방법 중 3침법은 세 개의 정밀 핀을 사용하여 측정하므로 가장 높은 정밀도를 얻을 수 있는 측정법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자동선반에 많이 사용되는 척으로, 지름이 가는 환봉재료의 고정에 편리한 척은?

  1. 양용척
  2. 연동척
  3. 단동척
  4. 콜릿척
(정답률: 72%)
  • 콜릿척(Collet chuck)은 콜릿이라는 슬리브를 이용하여 지름이 작고 가는 환봉 재료를 빠르고 정확하게 고정할 수 있어 자동선반에서 매우 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 브라운샤프 분할판의 구멍열을 나열한 것으로 틀린 것은?

  1. No1 – 15, 16, 17, 18, 19, 20
  2. No2 – 21, 23, 27, 29, 31, 33
  3. No3 – 37, 39, 41, 43, 47, 49
  4. No4 – 12, 13, 15, 16, 17, 18
(정답률: 75%)
  • 브라운샤프 분할판의 표준 구멍열 구성에서 No4 구멍열은 51, 53, 57, 59, 61, 63 등으로 구성되어야 하며, No4 – 12, 13, 15, 16, 17, 18 구성은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 절삭공구로 사용되는 재료로 거리가 먼 것은?

  1. 세라믹
  2. 다이아몬드
  3. 스텔라이트
  4. 베이크라이트
(정답률: 69%)
  • 베이크라이트는 열경화성 수지(플라스틱)의 일종으로, 절삭공구에 필요한 경도와 내열성이 없어 공구 재료로 사용할 수 없습니다. 세라믹, 다이아몬드, 스텔라이트는 고경도 및 내열성을 가진 대표적인 공구 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 6각 구멍 붙이 머리 볼트를 공작물에 안으로 묻히게 하기 위한 단이 있는 구멍 가공법은?

  1. 리밍(reaming)
  2. 카운터 싱킹(counter sinking)
  3. 카운터 보링(counter boring)
  4. 보링(boring)
(정답률: 76%)
  • 볼트 머리가 공작물 표면 아래로 묻히도록 원통형의 단 구멍을 가공하는 방법은 카운터 보링(counter boring)입니다.

    오답 노트
    리밍: 구멍의 치수 정밀도 향상
    카운터 싱킹: 접시머리 나사용 원뿔형 가공
    보링: 기존 구멍을 넓히는 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 선반의 베드를 주조 후, 수행하는 시즈닝의 목적으로 가장 적합한 것은?

  1. 내부응력 제거
  2. 내열성 부여
  3. 내식성 향상
  4. 표면경도 향상
(정답률: 61%)
  • 시즈닝(Seasoning)은 주조 후 베드를 일정 기간 방치하거나 열처리를 통해 주조 과정에서 발생한 내부응력을 제거하여 기계의 정밀도와 변형 방지를 꾀하는 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 밀링작업에 대한 안전사항으로 틀린 것은?

  1. 가동 전에 각종 레버, 자동이송, 급속이송장치 등을 반드시 점검한다.
  2. 정면커터로 절삭작업을 할 때 칩 커버를 벗겨 놓는다.
  3. 주축속도를 변속시킬 때에는 반드시 주축이 정지한 후에 변환한다.
  4. 밀링으로 절삭한 칩은 날카로우므로 주의한다.
(정답률: 92%)
  • 정면커터 작업 시 칩이 비산되어 작업자가 다칠 위험이 크므로, 반드시 칩 커버를 닫고 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 래핑작업에서 사용하는 랩제의 종류가 아닌 것은?

  1. 탄화규소
  2. 산화알루미나
  3. 산화크롬
  4. 흑연분말
(정답률: 69%)
  • 래핑제로는 주로 탄화규소, 산화알루미나, 산화크롬, 산화철 등이 사용되며, 흑연분말은 래핑제로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 녹색 탄화규소 연삭숫돌을 표시하는 방법으로 옳은 것은?

  1. A 숫돌
  2. GC 숫돌
  3. WA 숫돌
  4. F 숫돌
(정답률: 82%)
  • 녹색 탄화규소는 Green Carbonization의 약자인 GC로 표시합니다.

    오답 노트
    A: 알루미나
    WA: 백색 알루미나
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 일반적인 연삭숫돌의 표시방법 순서로 옳은 것은?

  1. 입자 – 입도 – 결합도 – 조직 - 결합제
  2. 입자 – 조직 – 입도 – 결합도 - 결합제
  3. 입자 – 결합도 – 조직 – 입도 - 결합제
  4. 입자 – 입도 – 조직 – 결합도 – 결합제
(정답률: 74%)
  • 연삭숫돌의 표준 표시 순서는 입자의 종류, 입도(입자 크기), 결합도(결합 강도), 조직(입자 간격), 결합제의 순서로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 밀링작업에서 T홈 절삭을 하기 위해서, 선행해야 할 작업은?

  1. 엔드밀 홈 작업
  2. 더브테일 홈 작업
  3. 나사밀링커터 작업
  4. 총형밀링커터 작업
(정답률: 78%)
  • T홈 절삭은 전용 커터의 형상 특성상 바로 진입이 불가능하므로, 먼저 엔드밀 홈 작업을 통해 가공 공간을 확보하는 선행 작업이 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 다음 중 강자성체가 아닌 것은?

  1. Ni
  2. Cr
  3. Co
  4. Fe
(정답률: 56%)
  • 강자성체는 외부 자기장에 의해 강하게 자화되는 물질로, 대표적으로 철(Fe), 코발트(Co), 니켈(Ni)이 있습니다. 크롬(Cr)은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 유리섬유강화 플라스틱은?

  1. CFRP
  2. MFRP
  3. GFRP
  4. FRTP
(정답률: 81%)
  • 섬유 강화 플라스틱(FRP)에서 유리섬유는 Glass를 의미하므로, 유리섬유강화 플라스틱은 GFRP입니다.

    오답 노트
    CFRP: 탄소섬유강화 플라스틱
    FRTP: 열가소성 섬유강화 플라스틱
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 탄소 공구강을 나타내는 KS 기호는?(문제 오류로 보기 내용이 정확하지 않습니다. 정확한 내용을 아시는 분께서는 오류신고를 통하여 내용 작성 부탁드립니다. 정답은 2번입니다.)

  1. STD
  2. STC
  3. STS
  4. SCM
(정답률: 88%)
  • KS 규격에서 탄소공구강은 STC로 표기합니다.

    오답 노트
    STD: 합금공구강(냉각)
    STS: 스테인리스강
    SCM: 크롬 몰리브덴강
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. Fe-Fe3C 평행상태도 중 공정반응에서 나타나는 공정조직은?

  1. 펄라이트
  2. 시멘타이트
  3. 페라이트
  4. 레데뷰라이트
(정답률: 55%)
  • Fe-Fe3C 평형상태도에서 액상(L)이 고체인 오스테나이트(γ)와 시멘타이트(Fe3C)로 동시에 변하는 공정반응을 통해 형성되는 조직은 레데뷰라이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 탄소강 조직 중 브리넬 경도가 가장 높은 것은?

  1. 페라이트
  2. 시멘타이트
  3. 오스테나이트
  4. 펄라이트
(정답률: 65%)
  • 탄소강의 조직 중 시멘타이트($\text{Fe}_3\text{C}$)는 매우 단단하고 취성이 강한 화합물로, 제시된 조직들 중 브리넬 경도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 오스테나이트를 일정한 냉각속도로 연속 냉각하여 변태 개시점과 종료점을 측정하여 표시한 것은?

  1. 항온 변태도
  2. TTT 곡선
  3. CCT 곡선
  4. S 곡선
(정답률: 50%)
  • 오스테나이트를 일정한 속도로 연속적으로 냉각시켰을 때, 온도와 시간의 관계에 따라 변태가 시작되고 끝나는 지점을 나타낸 곡선을 CCT(Continuous Cooling Transformation) 곡선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 철-탄소 상태도에서 γ고용체 ↔ α고용체 + Fe3C의 형태로 일어나는 반응은?

  1. 공석변태
  2. 포석변태
  3. 공정변태
  4. 포정변태
(정답률: 52%)
  • 철-탄소 상태도에서 고체 상태의 $\gamma$고용체가 냉각되어 $\alpha$고용체와 $\text{Fe}_3\text{C}$(시멘타이트)라는 두 가지 고체 조직으로 동시에 변태하는 반응을 공석변태라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일반적으로 알루미늄 합금의 강도를 향상시키는 주요 방법이 아닌 것은?

  1. 개량처리
  2. 석출경화
  3. 시효경화
  4. 스트레인시효
(정답률: 51%)
  • 알루미늄 합금의 강도를 높이기 위해서는 석출경화, 시효경화, 개량처리 등의 방법을 사용합니다. 스트레인시효는 알루미늄 합금의 일반적인 강도 향상 주요 방법으로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 금속 원소 중 경금속 원소는?

  1. Fe
  2. Cu
  3. Pb
  4. Al
(정답률: 78%)
  • 금속의 비중이 $4.5$이하인 금속을 경금속이라고 합니다.
    Al(알루미늄)은 비중이 $2.7$로 경금속에 해당합니다.

    오답 노트
    Fe, Cu, Pb: 비중이 $4.5$를 초과하는 중금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 합금강의 경화능(hardenability)에 대하여 바르게 설명한 것은?

  1. 질량이 큰 재료일수록 담금질 효과가 증가한다.
  2. 강의 경화능은 합금원소, 오스테나이트, 결정입도 및 오스테나이트 온도 등에 따라서 결정된다.
  3. SAC법은 경화능이 높은 강에 적용된다.
  4. 경화능은 압축시험으로 측정할 수 있다.
(정답률: 67%)
  • 강의 경화능은 합금원소의 종류와 양, 오스테나이트 결정입도 및 변태 온도 등에 의해 결정되는 성질입니다.

    오답 노트
    질량이 큰 재료: 냉각 속도가 느려져 담금질 효과 감소
    SAC법: 경화능이 낮은 강에 적용
    측정 방법: 주로 Jominy 시험(단단함 측정)으로 측정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 지름이 25mm 이고 길이가 50mm 인 저널 베어링에서 5.9kN의 하중을 지지하고 있을 때 저널면에 작용하는 압력은 약 몇 MPa 인가?

  1. 3.59
  2. 4.18
  3. 4.72
  4. 4.90
(정답률: 51%)
  • 저널 베어링의 투영 면적에 가해지는 하중을 통해 압력을 계산합니다.
    ① [기본 공식] $P = \frac{W}{d \times l}$
    ② [숫자 대입] $P = \frac{5.9 \times 10^{3}}{25 \times 50}$
    ③ [최종 결과] $P = 4.72$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 입력축 기어(모듈은 4, 잇수는 18)는 4kW의 동력을 800rpm으로 전달한다. 이 스퍼기어의 회전력은 약 몇 N 인가?

  1. 1330
  2. 2660
  3. 4320
  4. 5630
(정답률: 28%)
  • 동력을 통해 토크를 구한 뒤, 기어의 피치원 반지름으로 나누어 회전력을 산출합니다.
    ① [기본 공식] $T = \frac{60 \times 10^{6} \times P}{2 \pi N}, F = \frac{T}{r}$
    ② [숫자 대입] $T = \frac{60 \times 10^{6} \times 4}{2 \pi \times 800}, F = \frac{47746}{4 \times 18 / 2}$
    ③ [최종 결과] $F = 1330$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 자동하중 브레이크에 속하지 않는 것은?

  1. 나사 브레이크
  2. 웜 브레이크
  3. 폴 브레이크
  4. 원심 브레이크
(정답률: 59%)
  • 자동하중 브레이크는 웜, 캠, 나사, 코일, 체인, 원심 브레이크 등이 해당합니다. 폴 브레이크는 이에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 축에 풀리, 기어, 플라이휠, 커플링 등의 회전체를 고정시켜서 원주 방향의 상대적인 운동을 방지하면서 회전력을 전달시키는 기계요소는?

  1. 볼트
  2. 코터
  3. 리벳
  4. 키
(정답률: 72%)
  • 키는 축과 회전체(풀리, 기어 등) 사이에 끼워져 두 부품이 함께 회전하도록 고정함으로써 원주 방향의 상대 운동을 방지하고 회전력을 전달하는 기계요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 바깥지름이 24mm인 1줄 사각나사에서 피치는 4mm, 유효지름은 22.051mm 이고, 나사 접촉부 마찰계수는 0.1일 때 나사의 효율은?

  1. 36.4%
  2. 38.4%
  3. 40.4%
  4. 42.4%
(정답률: 28%)
  • 나사의 효율은 리드각과 마찰각의 관계를 통해 계산하며, 리드각 $\tan \alpha$와 마찰각 $\tan \phi$를 이용하여 구합니다.
    ① [기본 공식]
    $$\eta = \frac{\tan \alpha}{\tan(\alpha + \phi)} \times 100$$
    ② [숫자 대입]
    $$\tan \alpha = \frac{4}{\pi \times 22.051} \approx 0.0576, \quad \tan \phi = 0.1$$
    $$\eta = \frac{0.0576}{\tan(\tan^{-1}(0.0576) + \tan^{-1}(0.1))} \times 100$$
    ③ [최종 결과]
    $$\eta = 36.4\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림은 인장코일 스프링에서 작용하중(W)과 변형량(δ)의 관계 그래프이다. 이 그래프에서 직선의 기울기와 삼각형(△OAB) 면적은 각각 무엇을 나타내는가?

  1. 응력과 가로탄성계수
  2. 스프링 상수와 탄성 변형에너지
  3. 응력과 탄성 변형에너지
  4. 스프링 상수와 피로 한도량
(정답률: 63%)
  • 하중-변형량 그래프에서 직선의 기울기는 단위 변형량당 필요한 힘인 스프링 상수를 의미하며, 그래프 하단의 삼각형 면적은 하중을 가해 변형시킬 때 저장되는 탄성 변형에너지를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음과 같은 리벳에 작용하는 강도 중 가장 중요하게 고려해야 할 강도는? (단, 판이 아닌 리벳만을 고려한다.)

  1. 압축강도
  2. 전단강도
  3. 비틀림강도
  4. 굽힘강도
(정답률: 62%)
  • 리벳은 두 개 이상의 판재를 겹쳐 놓고 고정하는 체결 요소로, 판재가 서로 밀리는 힘에 의해 리벳의 단면이 잘려 나가려는 전단 응력이 지배적으로 작용하므로 전단강도를 가장 중요하게 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 항복응력을 σY, 허용응력을 σa 라 할 때, 안전율(safety factor) Sf를 옳게 나타낸 것은?

(정답률: 47%)
  • 안전율은 재료가 견딜 수 있는 최대 응력인 항복응력을 실제 사용 시 허용되는 응력인 허용응력으로 나눈 값이며, 구조적 안전성을 위해 항상 1보다 커야 합니다.
    $$S_{f} = \frac{\sigma_{Y}}{\sigma_{a}} > 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 축선에서의 약간의 어긋남을 허용하면서 충격과 진동을 감소시키는 축이음은?

  1. 유니버셜 조인트
  2. 플렉시블 커플링
  3. 클램프 커플링
  4. 올덤 커플링
(정답률: 61%)
  • 플렉시블 커플링은 축선 간의 약간의 어긋남(미스얼라이먼트)을 허용하며, 탄성체를 통해 충격과 진동을 흡수하고 감소시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 원주속도 5m/s로 2.2kW를 전달하는 벨트 전동장치에서 긴장측 장력은 약 몇 N 인가? (단, 장력비(eμθ = 2 이다.)

  1. 450
  2. 660
  3. 750
  4. 880
(정답률: 39%)
  • 전달 동력과 원주속도를 이용해 유효 장력을 구한 뒤, 장력비를 곱하여 긴장측 장력을 산출합니다.
    ① [기본 공식]
    $$\text{Effective Tension} = \frac{P}{v}$$
    $$\text{Tight Side Tension} = \text{Effective Tension} \times \text{Tension Ratio}$$
    ② [숫자 대입]
    $$\text{Effective Tension} = \frac{2.2 \times 10^{3}}{5}$$
    $$\text{Tight Side Tension} = 440 \times 2$$
    ③ [최종 결과]
    $$\text{Tight Side Tension} = 880$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 다음은 가공경로 계획에서 parametric 방식과 Cartesian 방식을 비교하여 설명한 것이다. Cartesian 방식에 대한 설명으로 적절한 것은?

  1. 규칙적인 사각형 곡면을 가공하는 경우에 적합하다.
  2. 수치적 계산이 더 복잡하다.
  3. 곡면이 삼각형 패치로 정의된 경우에는 부적합하다.
  4. 피삭체 형상에 따라 적합하지 못한 경우가 있다.
(정답률: 58%)
  • 가공경로 계획 시 Cartesian 방식은 Parametric 방식에 비해 수치적 계산 과정이 더 복잡하다는 특징이 있습니다.

    오답 노트
    규칙적인 사각형 곡면 적합, 삼각형 패치 부적합, 피삭체 형상에 따른 부적합성은 Parametric 방식의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 날개 모서리(Winged edge) 데이터 구조에 대한 설명 중 틀린 것은?

  1. 임의의 모서리를 중심으로 하여, 각각의 모서리에 이웃하는 모서리들, 그 모서리를 공유하는 두 개의 면, 모서리의 양 끝 꼭지점을 저장하는 구조이다.
  2. 각각의 면의 경계를 이루는 모서리들은 따로 저장할 필요 없이 각각의 면에 속한 하나의 모서리만 알면 된다.
  3. 면을 이루고 있는 모서리의 개수가 유동적이어도 된다.
  4. 네 개의 날개 모서리를 구별 없이 저장해도 각 모서리의 주변정보를 탐색할 수 있다.
(정답률: 45%)
  • 날개 모서리(Winged edge) 데이터 구조에서는 주변 정보를 정확하게 탐색하기 위해 각각의 모서리를 명확히 구별하여 저장해야 합니다. 구별 없이 저장해서는 주변 정보를 탐색할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CAD/CAM 의 도입 효과와 가장 거리가 먼 것은?

  1. 도면 품질 향상
  2. 설계 생산성 향상 및 설계 변경 용이
  3. 제품 개발 기간 단축
  4. 회계, 고객관리 업무의 통합적 수행
(정답률: 86%)
  • CAD/CAM은 컴퓨터를 이용한 설계(CAD)와 제조(CAM)에 특화된 시스템으로, 도면 품질 및 생산성 향상, 개발 기간 단축 등의 효과가 있습니다. 하지만 회계나 고객관리 업무의 통합적 수행은 전사적 자원관리(ERP) 시스템의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 일반적인 NC 데이터의 생성과정으로 옳은 것은?

  1. 가 → 나 → 다 → 라 → 마
  2. 가 → 마 → 나 → 다 → 라
  3. 가 → 다 → 나 → 라 → 마
  4. 가 → 나 → 마 → 다 → 라
(정답률: 68%)
  • NC 데이터 생성의 일반적인 순서는 형상 모델링 $\rightarrow$가공조건 정의 $\rightarrow$ CL 데이터 생성 $\rightarrow$ 공구 경로 검증 $\rightarrow$ 포스트 프로세싱 순으로 진행됩니다.
    따라서 정답은 가 $\rightarrow$ 마 $\rightarrow$ 나 $\rightarrow$ 다 $\rightarrow$ 라 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 솔리드 모델링에 관련된 설명으로 틀린 것은?

  1. CSG(Constructive Solid Geometry)는 프리미티브(primitive)들을 불리안 작업을 하여 원하는 형상을 모델링 한다.
  2. 솔리드를 구성하는 면(face), 모서리(edge), 꼭지점(vertex)들의 이웃관계 정보를 위상관계(topology)라 한다.
  3. B-Rep(Boundary Representation)으로 표현되면 현실세계에서 반드시 존재하는 모델이다.
  4. Half-edge 자료구조는 솔리드를 표현하는 데이터 구조의 일종이다.
(정답률: 60%)
  • 솔리드 모델링은 수학적 정의를 통해 형상을 구현하므로, B-Rep(Boundary Representation)으로 표현되었다고 해서 반드시 현실 세계에 존재 가능한 모델인 것은 아닙니다. 이론적으로는 현실에 존재하지 않는 모델링도 제작이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 3차원 솔리드 모델링에서 일반적으로 사용되는 프리미티브(primitive)로 틀린 것은?

  1. 면(plane)
  2. 구(sphere)
  3. 원뿔(cone)
  4. 원기둥(cylinder)
(정답률: 78%)
  • 3차원 솔리드 모델링의 프리미티브(Primitive)는 부피를 가진 기본 입체 형상을 의미합니다. 면(plane)은 부피가 없는 2차원 요소이므로 솔리드 프리미티브에 해당하지 않습니다.

    오답 노트
    구(sphere), 원뿔(cone), 원기둥(cylinder): 모두 부피를 가진 기본 입체 형상임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. B-spline 곡선에 대한 일반적인 설명으로 틀린 것은?

  1. B-spline 곡선은 국소변형 성질을 가지고 있다.
  2. 비균일 유리 B-spline 곡선을 NURBS곡선이라 한다.
  3. B-spline 곡선은 조정점의 개수에 무관하게 곡선의 차수를 결정할 수 있다.
  4. B-spline 곡선의 오더가 k라면 특정 매개 변수에 해당하는 곡선의 형상에 영향을 미치는 조정점은 (k+1)개이다.
(정답률: 61%)
  • B-spline 곡선에서 오더(Order)가 $k$일 때, 특정 매개 변수 구간의 곡선 형상에 영향을 미치는 조정점의 개수는 $k+1$개가 아니라 $k$개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CAM작업시 NC 가공 변수인 허용 가공 오차와 관련된 설정 항목으로 틀린 것은?

  1. 공구 진행속도(feed rate)
  2. 스텝 길이(step length)
  3. 커스프의 높이(cusp height)
  4. 계산 오차(calculation tolerance)
(정답률: 51%)
  • 허용 가공 오차는 형상의 정밀도와 관련된 설정입니다. 스텝 길이, 커스프 높이, 계산 오차는 모두 가공 정밀도(오차)에 직접적인 영향을 주지만, 공구 진행속도는 가공 시간 및 표면 거칠기와 관련된 변수이지 형상 오차 설정 항목이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. IGES 파일을 구성하는 6개의 섹션(Section)들 중, Directory Entry 섹션에서 기입한 각 요소를 정의하는 실제 데이터를 담고 있는 것은?

  1. Parameter 섹션
  2. Terminate 섹션
  3. Flag 섹션
  4. Global 섹션
(정답률: 72%)
  • IGES 파일 구조에서 Directory Entry 섹션은 각 요소의 위치 정보를 담고 있으며, 실제 그 요소들의 구체적인 정의와 데이터는 Parameter 섹션에 저장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 곡면 모델링(surface modeling)에 관한 설명으로 틀린 것은?

  1. 체적 등 물리적 성질의 계산이 간단하다.
  2. 면과 면의 교서을 구할 수 있다.
  3. NC 데이터를 얻을 수 있다.
  4. 은선 제거가 가능하다.
(정답률: 76%)
  • 곡면 모델링은 껍데기(표면)만 정의하는 방식이므로 내부가 비어 있어 체적이나 질량 같은 물리적 성질을 계산할 수 없습니다.

    오답 노트
    면과 면의 교선 구하기, NC 데이터 생성, 은선 제거는 곡면 모델링에서 가능한 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. Bezier 곡선의 특징으로 틀린 것은?

  1. 첫 점과 끝 점으로 곡선의 시작과 끝 위치를 표시한다.
  2. 조정점들의 순서가 거꾸로 되어도 같은 곡선이 생성된다.
  3. 처음 두 점과 최종 두 점이 곡선의 시작점과 끝점에서의 기울기와 일치한다.
  4. 조정점(control point)들을 모두 지난다.
(정답률: 54%)
  • Bezier 곡선은 시작점과 끝점은 반드시 지나지만, 중간의 조정점들은 곡선의 형태를 결정하는 가이드 역할만 할 뿐 곡선이 직접 통과하지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 모델링 기법 중에서 숨은선(hidden line) 표현을 할 수 없는 것은?

  1. Constructive Solid Geometry 모델링 방법
  2. Boundary Representation 모델링 방법
  3. Wireframe 모델링 방법
  4. Surface 모델링 방법
(정답률: 76%)
  • 와이어프레임(Wireframe) 모델링은 객체의 모서리를 선(Line)으로만 표현하는 방식이므로, 면의 개념이 없어 앞면에 가려진 숨은선을 구분하여 표현할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 형상 모델링에서 스윕(sweep) 곡면의 설명으로 옳은 것은?

  1. 많은 점 데이터로부터 생성되는 곡면
  2. 안내곡선을 따라 단면곡선이 일정규칙에 따라 이동되면서 생성되는 곡면
  3. 만들어진 곡면을 불러들여 기존 모델의 평면을 변경하여 생성되는 곡면
  4. 두 곡면이 만나는 부분을 부드럽게 하기 위하여 생성하는 곡면
(정답률: 74%)
  • 스윕(sweep) 곡면은 특정 단면 곡선이 정해진 안내 곡선(Path)을 따라 일정한 규칙으로 이동하며 궤적을 생성하는 모델링 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CRT 모니터와 비교한 액정 디스플레이(LCD)의 일반적인 장점으로 틀린 것은?

  1. 시야각이 넓다.
  2. 얇고 가볍다.
  3. 완전한 평면이다.
  4. 깜박임(Fickering)이 없다.
(정답률: 68%)
  • LCD는 구조적 특성상 빛의 굴절과 편광 필터를 사용하므로, CRT에 비해 시야각이 좁다는 단점이 있습니다.

    오답 노트
    얇고 가볍다: LCD의 장점
    완전한 평면이다: LCD의 장점
    깜박임(Flickering)이 없다: LCD의 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공작기계의 좌표계에 대한 일반적인 설명으로 틀린 것은?

  1. Z축의 방향은 통상 주축과 평행하다.
  2. 밀링, 드릴링 머신과 같이 공구가 회전하는 공작기계에서 Z축은 공구의 축과 평행하다.
  3. 선반과 같이 공작물이 회전하고 있는 공작기계에서 X축은 공작물의 회전축과 직각으로 공구가 움직이는 방향이다.
  4. Y축은 x, y, z 좌표계가 왼손 좌표계를 형성하도록 X와 Z축으로부터 정해진다.
(정답률: 66%)
  • 공작기계의 좌표계는 KS 규격에 따라 오른손 좌표계를 표준으로 사용합니다. 따라서 Y축은 X, Z축과 함께 오른손 좌표계를 형성하도록 정해져야 합니다.

    오답 노트
    Z축의 방향은 통상 주축과 평행하다: 옳은 설명
    공구가 회전하는 기계에서 Z축은 공구 축과 평행하다: 옳은 설명
    선반에서 X축은 회전축과 직각 방향이다: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 절삭속도와 공구수명의 관계식이 다음과 같이 주어지는 경우 n = 0.25 일 때 절삭속도를 2배로 높이면 공구 수명은 몇 배가 되는가? (단, V : 절삭속도(m/min), T : 공구수명(min), n, C : 상수)

  1. 4
  2. 1/4
  3. 16
  4. 1/16
(정답률: 52%)
  • 테일러의 공구수명 방정식 원리를 이용하여, 절삭속도 변화에 따른 수명 변화비를 계산합니다.
    ① [기본 공식] $V T^{n} = C$
    ② [숫자 대입] $2V \times T_{new}^{0.25} = 1V \times T_{old}^{0.25}$
    ③ [최종 결과] $T_{new} = \frac{1}{2^{1/0.25}} T_{old} = \frac{1}{16} T_{old}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 일반적으로 CAD 시스템에서 사용하는 좌표계가 아닌 것은?

  1. 직교 좌표계
  2. 극 좌표계
  3. 원뿔 좌표계
  4. 구면 좌표계
(정답률: 68%)
  • CAD 시스템에서는 일반적으로 공간상의 위치를 정의하기 위해 직교 좌표계, 극 좌표계, 구면 좌표계를 사용합니다. 원뿔 좌표계는 일반적인 CAD 시스템의 표준 좌표계로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

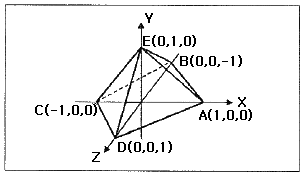

58. 다음 그림에 나타난 피라미드 형상에서 면 ADE의 바깥 방향으로의 법선 벡터는? (단, i, j, k는 각각 x, y, z축의 양의 방향으로의 단위 벡터이다.)

  1. i + j + k
  2. -i + j + k
  3. i = j + k
  4. i + j – k
(정답률: 46%)
  • 면 ADE를 구성하는 세 점의 좌표는 $A(1, 0, 0)$, $D(0, 0, 1)$, $E(0, 1, 0)$입니다. 이 면의 법선 벡터는 각 축의 양의 방향 성분을 모두 가지고 있으며, 바깥 방향을 향하는 단위 벡터의 합으로 표현됩니다.
    $$\vec{n} = i + j + k$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 3차원 변환에서 점 P(x, y, z, 1)을 Z축을 기준으로 임의의 각도마큼 회전한 경우 변환행렬 T는? (단, 반시계 방향으로 회전한 각이 양(+)의 각이고, 변환된 점 P* = P · T 이다.)

(정답률: 50%)
  • 3차원 변환에서 Z축을 기준으로 $\theta$만큼 회전할 때, Z 좌표는 변하지 않고 X, Y 좌표만 회전 변환 행렬의 영향을 받습니다. 변환된 점 $P^* = P \cdot T$ 형태의 행렬 곱셈을 위한 변환행렬 $T$는 다음과 같습니다.
    $$\begin{bmatrix} \cos\theta & \sin\theta & 0 & 0 \ $-\sin\theta$ & $\cos\theta$ & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 액상의 광경화수지에 레이저를 조사하여 굳힌 후 적층하는 방식의 RP(Rapid Prototyping) 공정은?

  1. SLA(Stereo Lithography Apparatus)
  2. LOM(Laminated-Objent Manufacturing)
  3. SLS(Selective Laser Sintering)
  4. FDM(Fused-Deposition Modeling)
(정답률: 42%)
  • 액체 상태의 광경화수지에 레이저를 조사하여 선택적으로 경화시키며 적층하는 방식은 SLA(Stereo Lithography Apparatus)입니다.

    오답 노트
    LOM: 박판을 층층이 쌓아 압착하는 방식
    SLS: 분말 재료를 레이저로 소결시키는 방식
    FDM: 열가소성 수지를 녹여 압출 적층하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 기계도면을 용도에 따른 분류와 내용에 따른 분류로 구분할 때, 용도에 따른 분류에 속하지 않는 것은?

  1. 부품도
  2. 제작도
  3. 견적도
  4. 계획도
(정답률: 54%)
  • 도면의 분류 중 용도에 따른 분류에는 계획도, 제작도, 주문도, 승인도, 견적도, 설명도가 포함됩니다. 부품도는 도면의 내용(구성)에 따른 분류에 해당하므로 용도에 따른 분류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음과 같은 기하공차에 대한 설명으로 틀린 것은?

  1. 동심도의 허용공차가 0.01 이내이다.
  2. 데이텀 A에 대한 기하 공차를 나타낸다.
  3. 데이텀 A는 생략할 수 있다.
  4. 데이텀 A에 대한 중심의 편차가 최대 0.01 이내로 제한한다.
(정답률: 81%)
  • 제시된 기하공차 는 동심도를 나타냅니다. 동심도는 두 원의 중심축이 얼마나 일치하는지를 측정하는 공차이므로, 기준이 되는 데이텀 A가 반드시 필요하며 절대 생략할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 열간압연 연강판 및 강대에서 드로잉용에 해당하는 것은?

  1. SNCD
  2. SPCD
  3. SPHD
  4. SHPD
(정답률: 61%)
  • 열간압연 연강판 및 강대에서 드로잉용은 SPHD입니다. 기호의 'H'는 Hot(열간)을 의미하며, 'D'는 Drawing(드로잉)을 의미합니다.

    오답 노트
    SPCD: 냉간(Cold) 압연 강판 및 강대
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 도면에서 치수 기입이 잘못된 것은?

  1. 7
  2. ø9
  3. ø21
  4. ø30
(정답률: 87%)
  • 도면의 치수 기입 시 실제 형상의 크기와 기입된 수치가 일치해야 합니다. 이미지 를 분석하면 해당 부위의 지름은 $\phi 10$으로 표시되어 있으나, 보기에서는 $\phi 9$로 잘못 기입되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 현의 길이를 올바르게 표시한 것은?

(정답률: 69%)
  • 현의 길이는 원호의 양 끝점을 직선으로 연결한 거리입니다. 따라서 치수선이 직선으로 표시된 가 정답입니다.

    오답 노트
    호의 길이: 치수선이 원호를 따라 굽어 있어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 단면도를 표시된 물체의 부품은 모두 몇 개인가?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 73%)
  • 단면도에서 부품의 개수는 해칭(Hatching)선의 방향과 간격이 서로 다른 영역의 수를 통해 구분합니다.

    제시된 이미지에서 해칭 방향이 서로 다른 영역이 2군데이므로 부품의 수는 2개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림과 같이 지시선의 화살표에 온 흔들림 공차를 적용하고자 할 때 옳게 나타낸 것은?

(정답률: 69%)
  • 온 흔들림 공차는 지시선 화살표가 가리키는 표면의 전체적인 흔들림을 규제하는 것으로, 기하공차 기호 중 온 흔들림 기호를 사용하고 데이터럼 A를 지정해야 합니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 보기에 해당하는 선의 종류는?

  1. 절단선
  2. 해칭선
  3. 파선
  4. 파단선
(정답률: 78%)
  • 물품의 일부를 파단한 곳을 표시하거나, 끊어낸 부분을 불규칙한 파형의 실선으로 나타내는 선은 파단선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 표면의 결 지시 기호에 대한 설명으로 틀린 것은?

  1. b : 가공방법
  2. c : 파형의 높이
  3. d : 표면의 줄무늬 방향
  4. e : 샘플링 길이
(정답률: 53%)
  • 표면 결 지시 기호에서 각 알파벳이 의미하는 바를 정확히 구분해야 합니다.
    기호 e는 샘플링 길이가 아니라 다듬질 여유를 의미합니다.

    오답 노트
    가공방법: b
    파형의 높이(컷 오프 값): c
    표면의 줄무늬 방향: d
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 구멍의 치수가 이고, 축의 치수가 일 때, 최대 틈새는?

  1. 0.004
  2. 0.005
  3. 0.009
  4. 0.008
(정답률: 85%)
  • 최대 틈새는 구멍의 최대 허용 치수에서 축의 최소 허용 치수를 뺀 값으로 계산합니다.
    구멍: $\phi 50^{+0.005}_{-0.004}$, 축: $\phi 50^{+0.005}_{-0.004}$
    ① [기본 공식] $\text{최대 틈새} = \text{구멍 최대} - \text{축 최소}$
    ② [숫자 대입] $\text{최대 틈새} = 0.005 - (-0.004)$
    ③ [최종 결과] $0.009$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. CNC선반가공에서 지령치 X = 80.0 으로 소재를 가공한 후 측정한 결과 X = 80.15 이었다. 기존의 X축 보정치를 0.005라 하면 공구 보정 값을 얼마로 수정해야 하는가? (단, 직경지령을 사용한다.)

  1. 0.155
  2. 0.145
  3. -0.155
  4. -0.145
(정답률: 54%)
  • 공구 보정값은 (지령치 - 측정치)를 통해 오차를 구하고, 이를 기존 보정치에 더하여 수정합니다. 단, 직경지령이므로 측정 오차를 그대로 반영합니다.
    ① [기본 공식] $\text{수정 보정치} = \text{기존 보정치} + (\text{지령치} - \text{측정치})$
    ② [숫자 대입] $\text{수정 보정치} = 0.005 + (80.0 - 80.15)$
    ③ [최종 결과] $-0.145$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC프로그램의 어드레스(address)와 그 기능이 틀린 것은?

  1. 준비기능 - G
  2. 이송기능 - F
  3. 주축기능 - S
  4. 휴지기능 - T
(정답률: 86%)
  • CNC 프로그램에서 T는 공구 선택(Tool) 기능을 수행하는 어드레스입니다.

    오답 노트
    휴지기능: P, U, X 등을 사용하여 일정 시간 정지시키는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 나사 사이클에서 F 지령의 의미로 옳은 것은?

  1. 이송 속도
  2. 나사산의 각도
  3. 나사의 리드
  4. 최초 절입량
(정답률: 71%)
  • 나사 가공 사이클 G76에서 F 지령은 나사의 리드(Lead) 또는 1회전당 이송량을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 머시닝센터에서 ø6mm 고속도 공구강 드릴로 알루미늄 소재를 드릴링 하고자 할 때, 드릴의 회전수는 약 몇 rpm 인가? (단, 절삭속도는 32 m/min 이다.)

  1. 1698
  2. 1598
  3. 1498
  4. 1398
(정답률: 63%)
  • 절삭속도와 회전수의 관계식을 이용하여 드릴의 회전수를 계산합니다.
    ① [기본 공식] $N = \frac{1000V}{\pi D}$
    ② [숫자 대입] $N = \frac{1000 \times 32}{\pi \times 6}$
    ③ [최종 결과] $N = 1697.6$
    따라서 약 1698 rpm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. X-Y 평면으로 설정된 상태에서 원호보간 지령시, X 방향의 속도와 Y 방향의 속도변화에 대한 설명으로 옳은 것은?

  1. X 방향의 속도가 항상 크다.
  2. Y 방향의 속도가 항상 크다.
  3. 어느 지점에서나 동일한 비율로 구성된다.
  4. 가공 지점에 따라 속도의 비율이 달라진다.
(정답률: 64%)
  • 원호보간은 두 축의 속도를 삼각함수(sin, cos) 비율로 제어하여 원호를 그리므로, 가공 지점(각도)에 따라 $X$ 방향과 $Y$ 방향의 속도 비율이 계속해서 변화하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. CNC 선반 작업에서 A점에서 B점으로 이동할 때 지령 방법으로 틀린 것은?

  1. G00 U-100.0 W-100.0;
  2. G00 U-50.0 Z0.0;
  3. G00 X50.0 W-100.0;
  4. G00 X50.0 Z0.0;
(정답률: 49%)
  • 그림 에서 A점($X 150, Z 100$)에서 B점($X 50, Z 0$)으로 이동하려면 $X$축으로 $-100$, $Z$축으로 $-100$만큼 이동해야 합니다.

    오답 노트
    G00 U-50.0 Z0.0: $X$축 증분값 $U$가 $-100$이 되어야 하는데 $-50$으로 잘못 지정되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음은 머시닝센터의 고정 사이클 구멍가공 모드 지령 방법 중 P가 의미하는 것은?

  1. 구멍바닥에서 휴지(dwell)시간
  2. 구멍가공에 소요되는 총 시간
  3. 고정 사이클의 가공 횟수
  4. 초기점에서부터 거리
(정답률: 78%)
  • 머시닝센터의 고정 사이클 구멍가공 지령 에서 $P$는 구멍 바닥면에서 가공 공구가 잠시 머무르는 휴지(dwell) 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC 방전가공 시 공작물의 예비가공에 의한 효과가 아닌 것은?

  1. 방전가공 시간을 단축시킨다.
  2. 가공 칩 배출을 용이하게 한다.
  3. 전극의 소모량을 줄일 수 있다.
  4. 가공 칩의 양이 증가하여 정밀도를 향상시킨다.
(정답률: 75%)
  • 방전가공 전 예비가공을 수행하면 가공 시간을 단축하고, 칩 배출을 원활하게 하며, 전극 소모량을 줄이는 효과가 있습니다. 하지만 가공 칩의 양을 증가시켜 정밀도를 향상시킨다는 설명은 방전가공의 원리와 맞지 않는 잘못된 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC공작기계의 제어방식이 아닌 것은?

  1. 하이브리드 제어방식
  2. 개방회로 제어방식
  3. 폐쇄회로 제어방식
  4. 반개방 제어방식
(정답률: 83%)
  • CNC공작기계의 제어방식은 크게 개방 회로, 폐쇄 회로, 반폐쇄 회로, 복합 회로(하이브리드)의 4가지로 분류됩니다. 따라서 반개방 제어방식은 존재하지 않는 잘못된 명칭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC프로그램에서 좌표치를 지령하는 방식이 아닌 것은?

  1. 절대지령 방식
  2. 기계원점지령 방식
  3. 증분지령 방식
  4. 혼합지령 방식
(정답률: 75%)
  • CNC 프로그램에서 좌표를 지정하는 방식은 기준점을 고정하는 절대지령 방식, 이전 위치를 기준으로 하는 증분지령 방식, 그리고 이 둘을 섞어 쓰는 혼합지령 방식 세 가지가 핵심입니다. 기계원점지령 방식은 표준 좌표 지령 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
