컴퓨터응용가공산업기사 필기 기출문제복원 (2019-04-27)

컴퓨터응용가공산업기사
(2019-04-27 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 다음 중 산화알루미늄(Al2O3) 분말을 주성분으로 소결한 절삭공구 재료는?

  1. 세라믹
  2. 고속도강
  3. 다이아몬드
  4. 주조경질합금
(정답률: 76%)
  • 산화알루미늄(Al2O3)은 세라믹의 일종으로, 고온에서 높은 강도와 내식성을 가지는 재료입니다. 따라서 이를 주성분으로 소결한 절삭공구 재료도 세라믹으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 선반가공에 영향을 주는 절삭조건에 대한 설명으로 틀린 것은?

  1. 이송이 증가하면 가공변질층은 깊어진다.
  2. 절사각이 커지면 가공변질층은 깊어진다.
  3. 절삭속도가 증가하면 가공변질층은 얕아진다.
  4. 절삭온도가 상승하면 가공변질층은 깊어진다.
(정답률: 52%)
  • "절삭온도가 상승하면 가공변질층은 깊어진다."가 틀린 것이 아니라 옳은 것입니다.

    이유는 절삭온도가 상승하면 재료 내부의 열이 증가하고, 이로 인해 재료의 인성이 감소합니다. 따라서 절삭면과 재료 사이의 마찰열이 증가하고, 이로 인해 가공변질층이 깊어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 대형이며 중량의 공작물을 가공하기 위한 밀링머신으로 중절삭이 가능한 것은?

  1. 나사 밀링머신(thread milling machine)
  2. 만능 밀링머신(universal milling machine)
  3. 생산형 밀링머신(production milling machine)
  4. 플레이너형 밀링머신(planer type milling machine)
(정답률: 80%)
  • 플레이너형 밀링머신은 대형이며 중량의 공작물을 가공할 수 있으며, 중절삭이 가능한 밀링머신입니다. 이는 플레이너형 밀링머신이 큰 작업평면을 가지고 있어 대형 공작물을 가공할 수 있으며, 중절삭이 가능한 이유는 밀링머신의 회전하는 칼날이 작업평면을 따라 이동하면서 공작물을 절단하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 원주를 단식 분할법으로 32등분하고자 할 때, 다음 준비된 ＜분할판＞을 사용하여 작업하는 방법으로 옳은 것은?

  1. 16구멍 열에서 1 회전과 4 구멍씩
  2. 20구멍 열에서 1 회전과 10 구멍씩
  3. 27구멍 열에서 1 회전과 18 구멍씩
  4. 33구멍 열에서 1 회전과 18 구멍씩
(정답률: 64%)
  • 분할판의 구멍 수가 32개이므로, 16구멍 열에서 1회전을 하면 32등분이 가능하다. 또한, 4구멍씩 이동하면 32를 8로 나눈 값인 4번 회전하면 32등분이 가능하다. 따라서 "16구멍 열에서 1 회전과 4 구멍씩"이 옳은 답이다. "20구멍 열에서 1 회전과 10 구멍씩", "27구멍 열에서 1 회전과 18 구멍씩", "33구멍 열에서 1 회전과 18 구멍씩"은 모두 32등분이 불가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 게이지 블록 중 표준용(calibration grade)으로서 측정기류의 정도검사 등에 사용되는 게이지의 등급은?

  1. 00(AA)급
  2. 0(A)급
  3. 1(B)급
  4. 2(B)급
(정답률: 68%)
  • 0(A)급은 가장 높은 등급으로, 최대한 정확하게 측정할 수 있는 게이지이기 때문입니다. 이 등급의 게이지는 측정기류의 정도검사 등에 사용됩니다. 다른 등급의 게이지들은 정확도가 낮아서 보다 일반적인 측정에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 도면에 편심량이 3mm로 주어졌다. 이때 다이얼 게이지 눈금의 면위량이 얼마로 나타나도록 편심시켜야 하는가?

  1. 3mm
  2. 4.5mm
  3. 6mm
  4. 7.5mm
(정답률: 75%)
  • 편심량이 3mm이므로 다이얼 게이지 눈금의 중심축에서 3mm만큼 편심시켜야 합니다. 다이얼 게이지는 반지름이 9mm이므로, 중심축에서 3mm만큼 편심시키면 반지름이 6mm인 위치에서 측정이 이루어집니다. 따라서 정답은 "6mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 드릴로 구멍 가공을 한 다음에 사용하는 공구가 아닌 것은?

  1. 리머
  2. 센터 펀치
  3. 카운터 보어
  4. 카운터 싱크
(정답률: 84%)
  • 센터 펀치는 구멍 가공을 하기 전에 사용하여 위치를 표시하는 공구이며, 나머지 보기는 구멍 가공 후에 사용하는 공구들이기 때문에 센터 펀치가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 선반에서 테이퍼의 각이 크고 길이가 짧은 테이퍼를 가공하기에 가장 적합한 방법은?

  1. 백기어 사용 방법
  2. 심압대의 편위 방법
  3. 복식 공구대를 경사시키는 방법
  4. 테이퍼 절삭장치를 이용하는 방법
(정답률: 64%)
  • 복식 공구대를 경사시키는 방법은 테이퍼의 각이 크고 길이가 짧은 경우에 가장 적합한 방법입니다. 이는 복식 공구대를 경사시켜 테이퍼를 가공할 때, 공구의 회전축과 테이퍼의 축이 일치하도록 조정하여 정확한 가공이 가능하기 때문입니다. 따라서 이 방법은 효율적이고 정확한 가공이 필요한 경우에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 밀링머신에 관한 안전사항으로 틀린 것은?

  1. 장갑을 끼지 않도록 한다.
  2. 가공 중에 손으로 가공면을 점검하지 않는다.
  3. 칩 받이가 있기 때문에 보호안경은 필요없다.
  4. 강력 절삭을 할 때에는 공작물을 바이스에 깊게 물린다.
(정답률: 87%)
  • 칩 받이가 있어도 작업 중에 칩이 튀어나올 수 있기 때문에 보호안경은 필수적이다. 따라서 "칩 받이가 있기 때문에 보호안경은 필요없다."는 틀린 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 수용성 절삭유에 속하는 것은?

  1. 유화유
  2. 혼성유
  3. 광유
  4. 동식물유
(정답률: 62%)
  • 수용성 절단유는 물과 섞이는 성질을 가지고 있습니다. 그 중에서도 유화유는 물과 섞이는 성질이 가장 높아 수용성 절단유에 속합니다. 따라서 정답은 "유화유"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. CNC선반에 대한 설명으로 틀린 것은?

  1. 축은 공구대가 전후좌우의 2방향으로 이동하므로 2축을 사용한다.
  2. 휴지(dweII)기능은 지정한 시간 동안 이송이 정지되는 기능을 의미한다.
  3. 좌표치의 지령방식에는 절대지령과 증분지령이 있고, 한 블록에 2가지를 혼합하여 지령할 수 없다.
  4. 테이퍼나 원호를 절삭 시, 임의의 인선 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장치에서 자동으로 보정하는 인선 반지름 보정 기능이 있다.
(정답률: 70%)
  • 정답은 "좌표치의 지령방식에는 절대지령과 증분지령이 있고, 한 블록에 2가지를 혼합하여 지령할 수 없다."이다. CNC선반에서는 한 블록에 절대지령과 증분지령을 혼합하여 지령할 수 있다. 이는 각 축의 위치를 지정하는 절대지령과 현재 위치에서 상대적인 이동거리를 지정하는 증분지령을 함께 사용할 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연삭가공 중 가공표면의 표면 거칠기가 나빠지고 정밀도가 저하되는 떨림 현상이 나타나는 원인이 아닌 것은?

  1. 숫돌의 평형 상태가 불량할 경우
  2. 숫돌축이 편심되어 있을 경우
  3. 숫돌의 결합도가 너무 작을 경우
  4. 연삭기 자체에 진동이 있을 경우
(정답률: 69%)
  • 숫돌은 연삭가공 시 회전하면서 가공표면을 연마하는데, 이때 숫돌의 결합도가 너무 작으면 숫돌이 가공표면에 충분한 압력을 전달하지 못하게 되어 가공표면의 표면 거칠기가 나빠지고 정밀도가 저하되는 떨림 현상이 발생하게 됩니다. 따라서 숫돌의 결합도는 적절한 수준으로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 허용할 수 있는 부품의 오차 정도를 결정한 후 각각 최대 및 최소 치수를 설정하여 부품의 치수가 그 범위 내에 드는지를 검사하는 게이지는?

  1. 다이얼 게이지
  2. 게이지 블록
  3. 간극 게이지
  4. 한계 게이지
(정답률: 69%)
  • 한계 게이지는 부품의 오차 범위를 결정하고, 각각 최대 및 최소 치수를 설정하여 부품의 치수가 그 범위 내에 드는지를 검사하는 게이지이다. 따라서, 부품의 한계치를 검사하는데 사용되며, 한계치를 벗어나면 불량품으로 판정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 일반적으로 니형 밀링머신의 크기 또는 호칭을 표시하는 방법으로 틀린 것은?

  1. 콜릿 척의 크기
  2. 테이블 작업면의 크기(길이×폭)
  3. 테이블의 이동거리(좌우×전후×상하)
  4. 테이블의 전ㆍ후 이송을 기준으로 한 호칭번호
(정답률: 68%)
  • 콜릿 척의 크기는 니형 밀링머신의 크기나 호칭을 표시하는 방법이 아닙니다. 콜릿 척은 밀링머신의 회전하는 축에 고정되어 있는 작업물을 잡아주는 부품으로, 작업물의 크기나 형태에 따라 다양한 크기의 콜릿 척을 사용할 수 있습니다. 따라서 콜릿 척의 크기는 밀링머신의 크기나 호칭과는 별개의 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 탭(tap)이 부러지는 원인이 아닌 것은?

  1. 소재보다 경도가 높은 경우
  2. 구멍이 바르지 못하고 구부러진 경우
  3. 탭 선단이 구멍바닥에 부딪혔을 경우
  4. 탭의 지름에 적합한 핸들을 사용하지 않는 경우
(정답률: 79%)
  • 탭이 부러지는 원인은 대개 소재보다 경도가 높은 경우입니다. 이는 탭이 부러지기 전에 나사 구멍에 대한 충격을 흡수하지 못하기 때문입니다. 구멍이 바르지 못하고 구부러진 경우나 탭 선단이 구멍바닥에 부딪혔을 경우도 탭이 부러질 수 있는 원인이 될 수 있지만, 이러한 경우에도 소재보다 경도가 높은 탭은 충격을 흡수하지 못하므로 부러질 가능성이 높아집니다. 탭의 지름에 적합한 핸들을 사용하지 않는 경우도 탭이 부러질 가능성을 높일 수 있지만, 이는 경도와는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 기어 가공의 절삭법이 아닌 것은?

  1. 형판을 이용하는 절삭법
  2. 다인 공구를 이용하는 절삭법
  3. 총형 공구를 이용하는 절삭법
  4. 창성을 이용하는 절삭법
(정답률: 66%)
  • 다인 공구는 절삭법이 아니라, 다인 공구를 이용하여 부품을 제작하는 가공법이다. 따라서, 다인 공구를 이용하는 절삭법이 아니라는 것이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 구성인선(built-up edge)이 생기는 것을 방지하기 위한 대책으로 틀린 것은?

  1. 절삭 속도를 높인다.
  2. 절삭 깊이를 깊게 한다.
  3. 절삭유를 충분히 공급한다.
  4. 공구의 윗면 경사각을 크게 한다.
(정답률: 76%)
  • 절삭 깊이를 깊게 한다는 것은 공구가 더 많은 재료를 제거하게 되므로 구성인선이 생기는 가능성이 높아집니다. 따라서 올바른 대책은 절삭 속도를 높이거나 절삭유를 충분히 공급하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 고속도강 절삭공구를 사용하여 저탄소강재를 절삭할 때 가장 일반적인 구성인선(built-up edge)의 임계 속도(m/min)는?

  1. 50
  2. 120
  3. 150
  4. 170
(정답률: 66%)
  • 고속도강 절삭공구를 사용하여 저탄소강재를 절삭할 때, 일반적으로 구성인선 현상이 발생한다. 이는 절삭면과 칩 사이에 임시적으로 쌓이는 칩의 층으로 인해 발생하는 현상으로, 절삭력이 증가하면서 칩이 끊어지면서 사라진다. 이러한 구성인선 현상은 절삭속도가 증가함에 따라 발생하는데, 일반적으로 구성인선이 발생하는 임계 속도는 120m/min이다. 따라서 정답은 "120"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구가 사용되며, 공작물의 홈을 빠르게 가공할 수 있어 대량생산에 적합한 가공 방법은?

  1. 보링(boring)
  2. 태핑(tapping)
  3. 셰이핑(shaping)
  4. 브로칭(broaching)
(정답률: 72%)
  • 브로칭은 가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구를 사용하여 공작물의 홈을 빠르게 가공하는 방법이다. 이 방법은 대량생산에 적합하며, 보링이나 태핑, 셰이핑보다 더욱 정밀하고 빠른 가공이 가능하다. 따라서 브로칭이 가공 방법으로 선택되는 경우가 많다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연삭균열에 관한 설명으로 틀린 것은?

  1. 열팽창에 의해 발생한다.
  2. 공석강에 가까운 탄소강에서 자주 발생한다.
  3. 연삭균열을 방지하기 위해서는 결합도가 연한 숫돌을 사용한다.
  4. 이송을 느리게 하고 연삭액을 충분히 사용하여 방지할 수 있다.
(정답률: 36%)
  • "연삭균열을 방지하기 위해서는 결합도가 연한 숫돌을 사용한다."가 틀린 설명입니다. 연삭균열은 열팽창에 의해 발생하며, 공석강에 가까운 탄소강에서 자주 발생합니다. 따라서 이송을 느리게 하고 연삭액을 충분히 사용하여 방지할 수 있습니다. 결합도가 연한 숫돌은 연삭균열 방지와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 다음 중 구리에 대한 설명과 가장 거리가 먼 것은?

  1. 전기 및 열의 전도성이 우수하다.
  2. 전연성이 좋아 가공이 용이하다.
  3. 건조한 공기 중에서는 산화하지 않는다.
  4. 광택이 없으며 귀금속적 성질이 나쁘다.
(정답률: 77%)
  • "건조한 공기 중에서는 산화하지 않는다."가 가장 거리가 먼 설명이다.

    구리는 전기 및 열의 전도성이 우수하고 전연성이 좋아 가공이 용이하며, 일반적으로 습기가 있는 공기 중에서는 산화되지만 건조한 공기 중에서는 산화하지 않는다. 하지만 광택이 없으며 귀금속적 성질이 나쁘다는 것은 구리가 귀금속처럼 광택이 나지 않고 쉽게 변색하며 부식되는 성질을 가지고 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 공구재료가 구비해야 할 조건으로 틀린 것은?

  1. 내마멸성과 강인성이 클 것
  2. 가열에 의한 경도 변화가 클 것
  3. 상온 및 고온에서 경도가 높을 것
  4. 열처리와 공작이 용이할 것
(정답률: 80%)
  • "가열에 의한 경도 변화가 클 것"이 틀린 조건입니다. 이유는 공구재료가 가열에 의해 경도가 변화하는 정도가 클수록 가공이 어려워지기 때문입니다. 따라서 공구재료는 가열에 의한 경도 변화가 적은 것이 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 철-탄소상태도에서 나타나지 않는 불변점은?

  1. 공정점
  2. 포석점
  3. 공석점
  4. 포정점
(정답률: 61%)
  • 철-탄소상태도에서 공정점, 공석점, 포정점은 모두 합성곡선 위에 위치하며, 각각 특정한 조건에서 변화하는 점을 나타냅니다. 하지만 포석점은 합성곡선 밖에 위치하며, 철과 탄소가 모두 고체 상태에서 존재하는 상태로서 변화하지 않는 불변점입니다. 따라서 포석점은 철-탄소상태도에서 나타나지 않는 불변점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 구리에 아연이 5~20% 정도 첨가되어 전연성이 좋고 색깔이 아름다워 장식용 악기 등에 사용되는 것은?

  1. 톰백
  2. 백동
  3. 6-4 황동
  4. 7-3 황동
(정답률: 79%)
  • 톰백은 구리에 5~20% 정도의 아연을 첨가하여 만들어진 합금으로, 전연성이 좋고 색깔이 아름다워 장식용 악기 등에 사용됩니다. 다른 보기인 백동, 6-4 황동, 7-3 황동은 모두 구리와 다른 금속들의 합금이지만, 아연이 첨가되어 있지 않기 때문에 톰백과는 성질이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 강의 표면 강화법에 대한 설명으로 틀린 것은?

  1. 침탐법에는 고체침탄법, 액체침탄법, 가스침탄법 등이 있다.
  2. 질화법은 강 표면에 질소를 침투시켜 경화하는 방법이다.
  3. 화염경화법은 일단 담금질법에 비해 담금질 변형이 적다.
  4. 세라다이징은 철강 표면에 Cr을 확산 침투시키는 방법이다.
(정답률: 67%)
  • 세라다이징은 철강 표면에 Cr을 확산 침투시키는 방법이 아니라, 알루미늄과 Cr을 함께 침투시켜서 강화하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 구조용 복합재료 중에서 섬유강화 금속은?

  1. FPF
  2. FRTP
  3. FRM
  4. GFRP
(정답률: 68%)
  • 섬유강화 금속은 FRM입니다. FRM은 Fiber Reinforced Metal의 약자로, 금속 매트릭스에 섬유 강화재료를 혼합하여 만든 복합재료입니다. 이는 금속의 강도와 섬유 강화재료의 경량성을 결합하여 높은 강도와 경량성을 가지는 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 금속재료와 비교한 세라믹의 일반적인 특징으로 옳은 것은?

  1. 인성이 크다.
  2. 내충격성이 높다.
  3. 내산화성이 양호하다.
  4. 성형성 및 기계가공성이 좋다.
(정답률: 46%)
  • 세라믹은 금속재료와 비교하여 인성이 낮고 내충격성이 낮은 특징이 있습니다. 그러나 내산화성이 양호하다는 특징이 있어 화학적으로 안정적인 환경에서 사용하기에 적합합니다. 이는 세라믹이 화학적으로 안정한 구조를 가지고 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 열가소성 수지로 나열된 것은?

  1. 페놀, 폴리에틸렌, 에폭시
  2. 알키드 수지, 아크릴, 페놀
  3. 폴리에틸렌, 염화비닐, 폴리우레탄
  4. 페놀, 에폭시, 멜라민
(정답률: 62%)
  • 열가소성이란 고온에서 변형되지 않는 성질을 말하는데, 폴리에틸렌, 염화비닐, 폴리우레탄은 이러한 성질을 가지고 있기 때문에 해당 보기에 포함됩니다. 폴리에틸렌은 가장 많이 사용되는 열가소성 수지 중 하나이며, 염화비닐은 내열성이 뛰어나고 폴리우레탄은 내마모성이 뛰어나기 때문에 열가소성 수지로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 아공석강에서 탄소함량이 증가함에 따른 기계적 성질 변화에 대한 설명으로 틀린 것은?

  1. 인장강도가 증가한다.
  2. 강도가 증가한다.
  3. 항복강도가 증가한다.
  4. 연신율이 증가한다.
(정답률: 66%)
  • 정답: "연신율이 증가한다."

    탄소함량이 증가하면 강도와 인장강도가 증가하고, 항복강도도 증가한다. 그러나 연신율은 감소한다. 이는 탄소함량이 증가하면 강도가 증가하면서 재료가 더 어려워지기 때문에 변형이 어려워지기 때문이다. 따라서 연신율은 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 결정격자가 면심입방격자인 금속은?

  1. Al
  2. Cr
  3. Mo
  4. Zn
(정답률: 70%)
  • 결정격자가 면심입방격자인 금속은 Al입니다. 이는 Al의 결정구조가 FCC(Face-centered cubic) 구조이기 때문입니다. FCC 구조는 각 코너와 중심을 잇는 대각선이 모두 같은 길이인 정육면체 형태를 띄며, 각 면의 중심에 원자가 위치하는 구조입니다. 이러한 구조는 면심입방격자로도 불리며, Al뿐만 아니라 Cu, Ag, Au 등의 금속들도 이 구조를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

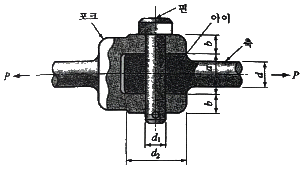

31. 너클 핀이음에서 인장하중(P) 20kN을 지지하기 위한 핀의 지름(d1)은 약 몇 mm이상이어야 하는가? (단, 핀의 전단응력은 50N/mm2이며, 전단응력만 고려한다.)

  1. 10
  2. 16
  3. 20
  4. 28
(정답률: 44%)
  • 너클 핀은 전단응력만 고려하므로, 전단응력 공식을 이용하여 지름을 구할 수 있다.

    전단응력 = P / (π/4 × d12)

    d1 = √(4P / (π × 전단응력))

    d1 = √(4 × 20,000 / (π × 50))

    d1 ≈ 16

    따라서, 지름은 약 16mm 이상이어야 한다. 정답은 "16"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 레이디얼 볼 베어링 ‘6304’에서 한계속도계수(dN, mmㆍrpm)값을 120000이라 하면, 이 베어링의 최고 사용 회전수는 약 몇 rpm인가?

  1. 4500
  2. 6000
  3. 6500
  4. 8000
(정답률: 58%)
  • 한계속도계수(dN)는 베어링의 크기와 회전수에 따라 결정되는 값으로, 베어링의 최대 사용 회전수를 나타내는 지표이다.

    6304 베어링의 한계속도계수(dN)가 120000이므로, 최대 사용 회전수(N)는 다음과 같이 구할 수 있다.

    dN = (diameter of the bearing) x N / 1000

    N = dN x 1000 / (diameter of the bearing)

    6304 베어링의 직경은 20mm이므로,

    N = 120000 x 1000 / 20 = 6000000 rpm

    하지만, 이 값은 이론적인 최대 회전수이며, 실제로는 베어링의 사용 환경에 따라 다를 수 있다. 따라서, 안전한 사용을 위해서는 베어링 제조사의 권장 회전수를 확인하고 사용해야 한다.

    따라서, 정답은 "6000"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계의 운동 에너지를 마찰에 따른 열에너지 등으로 변환ㆍ흡수하여 속도를 감소시키는 장치는?

  1. 기어
  2. 브레이크
  3. 베어링
  4. V-벨트
(정답률: 80%)
  • 기계가 움직이는 동안 운동 에너지가 발생하고, 이 운동 에너지는 마찰에 의해 열에너지로 변환됩니다. 브레이크는 이 열에너지를 흡수하여 기계의 속도를 감소시키는 장치입니다. 따라서 브레이크가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 접합할 모재의 한쪽에 구멍을 뚫고, 판재의 표면까지 용접하여 다른 쪽 모재와 접합하는 용접방법은?

  1. 그루브 용접
  2. 필릿 용접
  3. 비드 용접
  4. 플러그 용접
(정답률: 57%)
  • 플러그 용접은 접합할 모재의 한쪽에 구멍을 뚫고, 그 구멍에 다른 쪽 모재를 끼워넣고 용접하는 방법이다. 이 방법은 접합부의 미세한 차이나 각도 오차를 보완할 수 있으며, 용접 후에는 접합부가 매끄럽고 깔끔하게 마무리된다. 따라서 이 방법은 접합부의 외관적인 품질을 높일 수 있어 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 재료의 파손이론 중 취성 재료에 잘 일치하는 것은?

  1. 최대주응력설
  2. 최대전단응력설
  3. 최대주변형률설
  4. 변형률 에너지설
(정답률: 63%)
  • 취성 재료는 파손 시에 일어나는 변형이 비교적 작기 때문에, 파손은 주로 재료 내부에서 발생하는 결함이나 미세한 피로균열 등으로 인해 발생합니다. 이러한 경우, 최대주응력설이 가장 적합합니다. 이 이론은 재료 내부에서 발생하는 결함이나 균열 등이 최대주응력보다 크면 파손이 발생한다는 것을 말합니다. 따라서, 취성 재료의 파손을 예측하고 방지하기 위해서는 최대주응력설을 적용하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 스프링의 용도와 거리가 먼 것은?

  1. 하중의 측정
  2. 진동 흡수
  3. 동력 전달
  4. 에너지 축적
(정답률: 65%)
  • 정답은 "동력 전달"입니다. 스프링은 하중의 측정, 진동 흡수, 에너지 축적 등 다양한 용도로 사용됩니다. 하지만 동력 전달은 스프링의 주요 용도 중 하나가 아닙니다. 스프링은 일반적으로 움직임을 제어하거나 완충하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 축방향으로 10000N의 인장하중이 작용하는 볼트에서 골지름은 약 몇 mm 이상이어야 하는가? (단, 볼트의 허용인장응력은 48N/mm2이다.)

  1. 13.2
  2. 14.6
  3. 15.4
  4. 16.3
(정답률: 35%)
  • 인장응력 = 인장하중 / 골면적

    골면적 = 인장하중 / 인장응력

    골지름 = 2 x 골면적 / π

    골면적 = 10000N / 48N/mm2 = 208.33 mm2

    골지름 = 2 x 208.33 mm2 / π = 16.6 mm

    따라서, 골지름은 약 16.6 mm 이상이어야 한다. 따라서, 정답은 "16.3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 두 축을 주철 또는 주강제로 이루어진 2개의 반원통에 넣고 두 반원통의 양쪽을 볼트로 체결하며 조립이 용이한 커플링은?

  1. 클램프 커플링
  2. 셀러 커플링
  3. 머프 커플링
  4. 플랜지 커플링
(정답률: 49%)
  • 클램프 커플링은 두 개의 반원통을 볼트로 체결하는 형태로, 조립이 용이하고 빠르게 분리 및 조립이 가능합니다. 따라서 유지보수 및 수리 작업이 용이하며, 고속 회전에도 안정적으로 작동할 수 있습니다. 이에 반해 셀러 커플링은 두 축을 각각의 셀러로 연결하는 형태로, 머프 커플링은 유연한 고무나 플라스틱으로 이루어진 형태입니다. 플랜지 커플링은 두 축을 플랜지로 연결하는 형태로, 보통 고정식으로 설치되어 유지보수가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 원주속도 5m/s로 2.2kW의 동력을 전달하는 평벨트 전동장치에서 긴장측 장력은 약 몇 N인가? (단, 벨트의 장력비(eμθ)는 2이다.)

  1. 450
  2. 660
  3. 750
  4. 880
(정답률: 34%)
  • 평벨트 전동장치에서의 긴장측 장력은 다음과 같이 구할 수 있다.

    T1 = (P × 1000) / v

    여기서, T1은 긴장측 장력(N), P은 전달하는 동력(kW), v는 벨트의 속도(m/s)이다.

    따라서, T1 = (2.2 × 1000) / 5 = 440(N)

    하지만, 벨트의 장력비(eμθ)가 2이므로, 긴장측 장력은 이보다 2배 더 커야 한다.

    따라서, 실제 긴장측 장력은 440 × 2 = 880(N)이다.

    따라서, 정답은 "880"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 기어열에서 각각의 잇수가 ZA는 16, ZB는 60, ZC는 12, ZD는 64인 경우 A 기어가 있는 I축이 1500rpm으로 회전할 때, D기어가 있는 Ⅲ축의 회전수는 얼마인가?

  1. 56rpm
  2. 60rpm
  3. 75rpm
  4. 85rpm
(정답률: 49%)
  • 기어비를 구해보면, A와 B의 기어비는 60/16 = 3.75, B와 C의 기어비는 12/60 = 0.2, C와 D의 기어비는 64/12 = 5.33 이다. 이를 모두 곱하면 전체 기어비는 3.75 x 0.2 x 5.33 = 3.18 이다. 따라서 I축의 1500rpm은 III축에서 1500/3.18 = 471.7rpm으로 변환된다. 이 값에서 가장 가까운 보기는 "75rpm" 이므로 정답은 "75rpm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 다음 중 가공 경로를 계획할 때 고려해야 할 사항으로 가장 거리가 먼 것은?

  1. 공구의 제작사
  2. 곡면 정의 방식
  3. NC 기계의 자유도
  4. 수치적 계산의 난이도
(정답률: 78%)
  • 가공 경로를 계획할 때 고려해야 할 사항 중 가장 거리가 먼 것은 "공구의 제작사"이다. 이는 가공 경로를 계획할 때 공구의 종류와 크기, 제작사에 따라 가공 가능한 범위가 달라지기 때문이다. 따라서 적절한 공구를 선택하고 이를 이용한 가공 경로를 계획하는 것이 중요하다. 반면, "곡면 정의 방식", "NC 기계의 자유도", "수치적 계산의 난이도"는 모두 가공 경로를 계획할 때 고려해야 할 중요한 요소이지만, 공구의 제작사와 같이 직접적으로 가공 가능한 범위에 영향을 미치지는 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 3차원 모델링에서 솔리드 모델링(Solid modeling)의 특징이 아닌 것은?

  1. 부품상호 간의 간섭체크가 가능하다.
  2. 표면적, 체적, 관성모멘트 등의 계산이 가능하다.
  3. 단순 데이터로 용량이 작으며 처리시간도 짧다.
  4. 불리언(Boolean) 연산(합집합, 차집합, 교집합)이 쉽게 된다.
(정답률: 71%)
  • 단순 데이터로 용량이 작으며 처리시간도 짧다는 것은 솔리드 모델링이 복잡한 형상을 표현할 때에도 데이터 용량이 적고 처리 속도가 빠르다는 것을 의미합니다. 이는 솔리드 모델링이 현실적인 제품 설계에 매우 유용하다는 것을 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 곡면의 용도에 따른 분류에서 일반 가전제품의 외형이나 용기류 등의 플라스틱 제품에서 널리 발견되는 곡면으로서, 곡면의 미적 특성을 규정하는 곡선을 투영도상에 표시하는 곡면은?

  1. 유체역학적 곡면
  2. 심미적 곡면
  3. 공학적 곡면
  4. 재료역학적 곡면
(정답률: 66%)
  • 일반 가전제품의 외형이나 용기류 등의 플라스틱 제품에서 널리 발견되는 곡면은 주로 미적인 요소를 강조하기 위해 사용됩니다. 따라서 이러한 곡면은 심미적 곡면으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 공구경로 시뮬레이션을 통한 검증 내용으로 보기 어려운 것은?

  1. 공구가 공작물의 필요한 부분까지 제거하진 않는가
  2. 가공 중 공구수명에 도달하여 파손의 가능성이 있는가
  3. 공구가 클램프나 고정구와 충돌 하진 않는가
  4. 공구경로들은 효율적인가
(정답률: 75%)
  • 가공 중 공구수명에 도달하여 파손의 가능성이 있는가는 시뮬레이션으로 검증하기 어려운 것입니다. 이는 공구의 수명은 사용자의 조작 방법, 가공물의 속성 등에 따라 다양하게 영향을 받기 때문입니다. 따라서 이러한 검증은 실제 가공 작업을 통해 경험적으로 파악하는 것이 더욱 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CAD시스템에서 작성된 도면을 출력할 수 있는 장치로 틀린 것은?

  1. 플로터(plotter)
  2. 프린터(printer)
  3. 라이트 펜(light pen)
  4. 하드 카피어(hard copier)
(정답률: 78%)
  • 라이트 펜은 CAD 시스템에서 작성된 도면을 출력하는 장치가 아니라, 사용자가 화면에 표시된 그림을 직접 편집하거나 선택하는 데 사용되는 입력 장치이다. 따라서 정답은 "라이트 펜(light pen)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. NC 공구경로 시뮬레이션 및 검증방법 가운데 공작물을 사각기둥의 집합으로 표현하고 공구가 사각기둥을 깍아 나갈 때 그 높이를 갱신하여 가공되는 공작물의 디스플레이를 효과적으로 할 수 있도록 한 방법은?

  1. 3D histogram
  2. Point-vector
  3. Voxel
  4. Constructive Solid Geometry(CSG)
(정답률: 48%)
  • 3D histogram은 공작물을 사각기둥의 집합으로 표현하고, 각 사각기둥의 높이를 갱신하여 가공되는 공작물의 디스플레이를 효과적으로 할 수 있는 방법 중 하나입니다. 이는 3차원 공간에서 각 좌표에 대한 값을 히스토그램으로 표현하여 공작물의 형태를 시각적으로 파악할 수 있게 해주는 방법입니다. 따라서 3D histogram은 공작물의 형태를 빠르고 정확하게 검증할 수 있는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. B-spline 곡선을 정의하기 위해 필요하지 않은 입력 요소는?

  1. 조정점
  2. 절점(knot) 벡터
  3. 곡선의 오더(order)
  4. 끝점에서의 접선(tangent) 벡터
(정답률: 51%)
  • B-spline 곡선을 정의하기 위해 필요한 입력 요소는 조정점, 절점(knot) 벡터, 곡선의 오더(order)이다. 끝점에서의 접선(tangent) 벡터는 곡선의 끝점에서의 기울기를 나타내는 것으로, 곡선의 형태를 결정하는 데는 영향을 미치지 않는다. 따라서 B-spline 곡선을 정의하기 위해 필요하지 않은 입력 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 2차원으로 구성되는 가장 일반적인 원추곡선의 식이 다음과 같을 때, 식에서 계수가 b2-4ac=0인 경우의 표현은?

  1. 원
  2. 타원
  3. 포물선
  4. 쌍곡선
(정답률: 45%)
  • b2-4ac=0인 경우는 원추곡선의 식에서 꼭지점이 원점에 위치하는 경우이다. 이때 꼭지점을 중심으로 대칭되는 점들이 같은 거리에 위치하므로 이러한 곡선을 "포물선"이라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 두 점 (1, 1), (3, 4)를 잇는 선분을 원점 기준으로 X방향으로 2배, Y방향으로 0.5배 확대(축소)하였을 때 선분 양 끝점의 좌표를 구한 것은?

  1. (1, 1), (1.5, 2)
  2. (1, 1), (6, 2)
  3. (2, 0.5), (6, 2)
  4. (2, 2), (1.5, 2)
(정답률: 69%)
  • 선분을 X방향으로 2배, Y방향으로 0.5배 확대(축소)하면 X좌표는 2배가 되고, Y좌표는 0.5배가 된다. 따라서 (1, 1)은 (2, 0.5)로, (3, 4)는 (6, 2)로 변환된다. 따라서 정답은 "(2, 0.5), (6, 2)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 열가소성 수지를 액체 상태로 압출하여 층을 만드는 신속시작(RP) 방식은?

  1. FDM
  2. SLA
  3. SLS
  4. LOM
(정답률: 48%)
  • 열가소성 수지를 액체 상태로 압출하여 층을 만드는 신속시작(RP) 방식은 FDM(Fused Deposition Modeling) 방식이다. FDM은 열가소성 수지를 액체 상태로 압출하여 층을 만들고, 이를 냉각하여 고체 상태로 만드는 방식으로 작동한다. 이 방식은 비교적 저렴하고 간단한 구조로 제작할 수 있으며, 다양한 소재를 사용할 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 베지어(Bezier) 곡선의 특성이 아닌 것은?

  1. 조정점 다각형의 시작점과 끝점을 지난다.
  2. 조정점 다각형의 첫 번째 직선과 시작점에서의 접선 벡터의 방향이 같다.
  3. 조정점 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성된다.
  4. 조정점 하나가 변경되어도 곡선에는 영향을 미치지 않는다.
(정답률: 65%)
  • 조정점 하나가 변경되어도 곡선에는 영향을 미치지 않는다는 것은 베지어 곡선의 특성이 아닙니다. 조정점 하나가 변경되면 곡선의 모양이 변화합니다. 이는 베지어 곡선이 조정점에 의해 결정되기 때문입니다. 따라서 정답은 "조정점 하나가 변경되어도 곡선에는 영향을 미치지 않는다."가 아닌 "조정점 다각형의 시작점과 끝점을 지난다."입니다. 이는 베지어 곡선의 시작점과 끝점이 조정점 다각형의 첫 번째와 마지막 직선 위에 있어야 한다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 자유곡면의 NC 밀링 가공을 위한 경로산출에 대한 설명으로 틀린 것은?

  1. 공구 흔적(cusp)을 줄이기 위해서는 경로 간 간격을 줄이거나 공구반경을 크게 한다.
  2. 공구간섭은 공구지름 크기에 무관하다.
  3. 원호 보간을 이용하면, NC 프로그램 길이를 크게 줄일 수 있다.
  4. 경로산출을 위해 곡면 오프셋(offset) 계산이 이용되기도 한다.
(정답률: 64%)
  • "공구간섭은 공구지름 크기에 무관하다."는 틀린 설명입니다. 공구간섭은 공구의 지름이 클수록 발생할 가능성이 높아지기 때문에 공구지름 크기에 영향을 받습니다. 따라서 공구간섭을 줄이기 위해서는 공구반경을 크게 하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 3차원 솔리드 모델링 형상 표현방법 중 CSG(Constructive Solid Geometry)에 해당되는 사항은?

  1. 경계면에 의한 표현
  2. 로프트(loft)에 의한 표현
  3. 스위프(sweep)에 의한 표현
  4. 프리미티브(primitive)에 의한 표현
(정답률: 62%)
  • CSG(Constructive Solid Geometry)는 기본적인 도형(primitive)을 조합하여 복잡한 모델을 만드는 방법입니다. 따라서 "프리미티브에 의한 표현"이 CSG에 해당됩니다. 경계면에 의한 표현은 두 개 이상의 2D 도형을 결합하여 3D 모델을 만드는 방법이며, 로프트와 스위프는 각각 하나의 2D 도형을 따라 3D 모델을 만드는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD 데이터 교환을 위한 중간 파일로서, Flag섹션, Start섹션, Global섹션, Directory Entry섹션, Parameter Data섹션, Terminate 섹션 등으로 구성된 파일 형식은?

  1. DXF
  2. IGES
  3. PRT
  4. STEP
(정답률: 66%)
  • IGES는 CAD 데이터 교환을 위한 중간 파일로서 널리 사용되는 표준 파일 형식이다. IGES 파일은 Flag, Start, Global, Directory Entry, Parameter Data, Terminate 등으로 구성되어 있으며, 이러한 구성 요소들은 CAD 시스템 간의 데이터 교환을 가능하게 한다. 따라서 IGES는 CAD 데이터 교환을 위한 중간 파일로서 매우 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CAD/CAM시스템에서 모델링된 도형을 보다 현실감 있게 정적으로 화면에 디스플레이하기 위해 사용되는 것이 아닌 것은?

  1. 모핑(morphing)
  2. 음영기법(shading)
  3. 색체 모델링(color modeling)
  4. 은선/은면 제거(hidden line/surface removal)
(정답률: 58%)
  • 모핑은 CAD/CAM시스템에서 모델링된 도형을 현실감 있게 정적으로 화면에 디스플레이하는 기술이 아니라, 두 개 이상의 이미지나 도형을 서서히 변형시켜 하나의 이미지나 도형으로 만드는 기술이기 때문에 정답입니다. 음영기법, 색체 모델링, 은선/은면 제거는 모두 CAD/CAM시스템에서 모델링된 도형을 현실감 있게 정적으로 화면에 디스플레이하기 위해 사용되는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 솔리드 모델링 시스템에서 모따기, 구멍, 필릿, 슬롯 작업 등을 이용해 형상을 수정하는 것은?

  1. 불리안 작업
  2. 기본 입체(primitive) 모델링
  3. 스위핑 작업
  4. 특징형상 모델링
(정답률: 64%)
  • 특징형상 모델링은 솔리드 모델링 시스템에서 모따기, 구멍, 필릿, 슬롯 작업 등을 이용해 형상을 수정하는 방법입니다. 이는 기존의 모델을 수정하거나 새로운 형상을 만들 때 유용하게 사용됩니다. 따라서 정답은 "특징형상 모델링"입니다. 다른 보기들은 솔리드 모델링 시스템에서 사용되는 다른 기술들을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 어떤 NC공작기계의 MCU가 Z축을 이동시키기 위하여 5초에 10000펄스의 전기신호를 발생시켰다. 이 공작기계의 BLU가 0.005mm/Pulse이면 이 때 이동한 거리는 몇 mm인가?

  1. 20
  2. 50
  3. 100
  4. 250
(정답률: 55%)
  • BLU가 0.005mm/Pulse이므로 10000펄스를 발생시키면 Z축은 10000 x 0.005 = 50mm 이동하게 된다. 따라서 정답은 "50"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 CSG와 비교한 B-rep의 특성이 아닌 것은?

  1. 입체의 표면적 계산이 용이하다.
  2. 많은 저장 메모리가 요구된다.
  3. 투시도 작성이 용이하다.
  4. 3면도 작성이 곤란하다.
(정답률: 51%)
  • B-rep은 3면도 작성이 가능하다. 따라서 "3면도 작성이 곤란하다."는 B-rep의 특성이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC 선반용 NC 데이터를 생성 시 노즈 반경이 0.8mm인 바이트를 선정하고 도면에는 최대높이 거칠기가 0.02mm로 표시되었을 때 바이트의 이송속도는 약 몇 mm/rev로 지정해야 하는가?

  1. 0.357
  2. 0.457
  3. 0.505
  4. 0.557
(정답률: 32%)
  • 바이트의 이송속도는 다음과 같이 계산할 수 있다.

    이송속도 = (노즈 반경 × π × 바이트 회전수) ÷ (1,000 × 최대높이 거칠기)

    여기서 노즈 반경은 0.8mm, 최대높이 거칠기는 0.02mm로 주어졌으므로,

    이송속도 = (0.8 × π × 바이트 회전수) ÷ (1,000 × 0.02)

    이제 바이트 회전수를 구해야 하는데, 최대높이 거칠기가 0.02mm이므로 한 바이트 회전에 최대 0.02mm까지 잘라낼 수 있다는 뜻이다. 따라서 바이트가 한 번 회전할 때 잘라내는 길이는 0.02mm가 된다. 이를 이용하여 바이트 회전수를 구하면,

    바이트 회전수 = 원하는 이송거리 ÷ 잘라내는 길이

    여기서 원하는 이송거리는 1mm이므로,

    바이트 회전수 = 1 ÷ 0.02 = 50

    따라서 이송속도는 다음과 같이 계산된다.

    이송속도 = (0.8 × π × 50) ÷ (1,000 × 0.02) = 0.4π

    여기서 π는 약 3.14이므로,

    이송속도 ≈ 0.4 × 3.14 ≈ 1.256 ÷ 3.5 ≈ 0.357

    따라서 정답은 "0.357"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 곡면 모델(surface model)의 특징으로 틀린 것은?

  1. 은선 제거가 가능하다.
  2. CAM 가공을 위한 모델로 사용이 가능하다.
  3. 생성된 모델의 체적을 계산하기가 용이하다.
  4. 3차원 유한요소를 사용하기에 부적절한 모델이다.
(정답률: 62%)
  • 3차원 유한요소를 사용하기에 부적절한 모델이라는 것은 곡면 모델의 특징이 아니라 단점이다. 따라서 정답은 "생성된 모델의 체적을 계산하기가 용이하다." 이다. 이는 곡면 모델이 3차원 모델링에서 많이 사용되는 이유 중 하나이다. 곡면 모델은 표면을 근사화하여 표현하기 때문에 체적을 계산하기가 용이하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 공구, 지그 등의 위치를 참고로 나타내는 데 사용하는 선의 명칭은?

  1. 가상선
  2. 지시선
  3. 피치선
  4. 해칭선
(정답률: 62%)
  • 가상선은 실제로 그려지지는 않지만, 공구나 지그 등의 위치를 나타내기 위해 사용되는 선으로, 가상적으로 그려진 것이기 때문에 가상선이라고 부릅니다. 다른 보기들은 모두 실제로 그려지는 선들이기 때문에 가상선과 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 보기에서 치수 기입의 원칙에 대한 설명 중 옳은 것을 모두 고른 것은?

  1. a, b
  2. b, c
  3. a, c
  4. a, b, c
(정답률: 65%)
  • a. 치수는 순서대로 작성한다.
    b. 치수는 중복되지 않게 작성한다.

    a는 치수를 작성할 때 순서를 지켜야 한다는 원칙이며, b는 같은 치수를 중복해서 작성하지 않아야 한다는 원칙입니다. 따라서 "a, b"가 옳은 답입니다. "b, c"는 순서가 바뀌어 중복된 치수가 작성되었기 때문에 틀린 답입니다. "a, c"는 순서는 맞지만 중복된 치수가 작성되었기 때문에 틀린 답입니다. "a, b, c"는 중복된 치수가 없지만 순서를 지키지 않았기 때문에 틀린 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 평행 핀의 호칭방법을 옳게 나타낸 것은? (단, 비경화강 평행 핀으로 호칭 지름은 6mm, 호칭 길이는 30mm이며, 공차는 m6이다.)

  1. 평행 핀 -6×30 m6-St
  2. 평행 핀 -6 m6×30-St
  3. 평행 핀 St-6×30-m6
  4. 평행 핀 St-6 m6×30
(정답률: 40%)
  • 옳은 호칭방법은 "평행 핀 -6 m6×30-St"이다.

    - "평행 핀 -6×30 m6-St": 호칭 지름과 호칭 길이의 위치가 바뀌어있다. 따라서 옳지 않다.
    - "평행 핀 St-6×30-m6": 호칭 지름과 공차의 위치가 바뀌어있다. 따라서 옳지 않다.
    - "평행 핀 St-6 m6×30": 호칭 지름과 공차의 위치가 바뀌어있다. 따라서 옳지 않다.

    따라서, "평행 핀 -6 m6×30-St"은 호칭 지름이 6mm, 호칭 길이가 30mm이며, 공차가 m6인 평행 핀을 의미한다. 또한, "-St"는 규격을 나타내는 표시이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 치수선 및 치수 기입 방법에 대한 설명으로 틀린 것은?

  1. 치수선은 가는 실선으로 긋는다.
  2. 치수선은 원칙적으로 지시하는 길이에 평행하게 긋는다.
  3. 치수 수치는 다른 치수선과 교차하여 겹치도록 기입한다.
  4. 치수선이 인접해서 연속되는 경우에 치수선은 되도록 동일 직선상에 가지런히 기입하는 것이 좋다.
(정답률: 76%)
  • "치수 수치는 다른 치수선과 교차하여 겹치도록 기입한다."이 부분이 틀린 것입니다. 치수 수치는 다른 치수선과 겹치지 않도록 기입해야 합니다. 겹치게 되면 치수를 읽기 어려워지거나 혼란스러워질 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 파이프 상단 중앙에 드릴 구멍을 뚫은 그림과 같은 정면도를 보고 우측면도를 작성했을 때 다음 중 가장 적합한 것은?

(정답률: 77%)
  • 정답은 ""입니다.

    우측면도를 보면 파이프가 왼쪽으로 굽어져 있고, 상단에서 아래쪽으로 내려오면서 오른쪽으로 굽어져 있습니다. 이에 따라 파이프 상단 중앙에 있는 구멍은 우측면도에서 오른쪽으로 이동한 위치에 있게 됩니다. 따라서 ""가 정답입니다.

    다른 보기들은 파이프가 다른 방향으로 굽어져 있거나, 구멍의 위치가 다르게 표시되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기하공차 표시와 관련하여 상호 요구사항이 부가적으로 필요한 경우 Ⓜ 또는 Ⓛ 기호 다음에 명시하는 특정 기호는?

(정답률: 55%)
  • 상호 요구사항이 부가적으로 필요한 경우 Ⓜ 또는 Ⓛ 기호 다음에 명시하는 특정 기호는 "≒" 이다.

    ""는 기하공차를 나타내는 기호이다. 이 기호는 등차수열에서 각 항들의 차이가 일정한 값을 가지는 것을 나타내며, 이 값은 기하급수로 표현된다. 예를 들어, a, ar, ar^2, ar^3, ... 로 이루어진 등비수열에서 기하공차는 r이다. 따라서, ""는 등비수열에서 각 항들의 비율이 일정한 값을 가지는 것을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 줄다듬질 가공을 나타내는 가공기호는?

  1. FF
  2. FS
  3. PS
  4. SH
(정답률: 76%)
  • 줄다듬질 가공은 표면을 매끄럽게 하기 위해 작은 양의 재료를 제거하는 가공 방법입니다. 이를 나타내는 가공기호는 "FF"입니다. "FS"는 마무리 연마, "PS"는 정밀 연마, "SH"는 선반 가공을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 2개의 입체가 서로 만날 때 두 입체 표면에 만나는 선이 생기는데 이 선을 무엇이라고 하는가?

  1. 분할선
  2. 입체선
  3. 직립선
  4. 상관선
(정답률: 52%)
  • 두 개의 입체가 만나면 그들의 표면에서 만나는 선을 상관선이라고 합니다. 이는 두 입체의 상관관계를 나타내며, 두 입체가 서로 어떻게 위치하고 있는지를 알 수 있습니다. 따라서 상관선은 입체의 위치와 관련된 중요한 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 조립되는 구멍의 치수가 이고, 축의 치수가 인 끼워맞춤에서 최소 틈새는?

  1. 0.005
  2. 0.015
  3. 0.030
  4. 0.045
(정답률: 65%)
  • 끼워맞춤에서 최소 틈새는 구멍의 최대치와 축의 최소치의 차이인데, 이는 0.015이다. 예를 들어, 구멍의 크기가 10.015이고 축의 크기가 10이라면, 최소 틈새는 0.015가 된다. 따라서 정답은 "0.015"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 호칭번호가 6900인 베어링에 대한 설명으로 옳은 것은?

  1. 안지름이 10mm인 니들 롤러 베어링
  2. 안지름이 12mm인 원통 롤러 베어링
  3. 안지름이 12mm인 자동조심 볼 베어링
  4. 안지름이 10mm인 단열 깊은 홈 볼 베어링
(정답률: 45%)
  • 안지름이 10mm인 베어링은 "안지름이 10mm인 단열 깊은 홈 볼 베어링"이 맞습니다. 이유는 베어링의 종류는 안지름, 바깥지름, 두께 등의 크기에 따라 다양한 종류가 있습니다. 여기서 안지름이 10mm인 베어링은 볼 베어링 중에서도 깊은 홈 구조를 가진 단열 베어링을 의미합니다. 따라서 "안지름이 10mm인 단열 깊은 홈 볼 베어링"이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 CNC선반 프로그램에서 'F1.5'의 의미로 옳은 것은?

  1. 나사의 유효지름 1.5mm
  2. 나사산의 높이 1.5mm
  3. 나사의 리드 1.5mm
  4. 1.5등급 나사
(정답률: 74%)
  • CNC선반 프로그램에서 'F'는 피드레이트를 의미하고, '1.5'는 피드레이트의 값으로 나사가 1회전할 때 이동하는 거리를 나타냅니다. 따라서 'F1.5'는 나사가 1회전할 때 이동하는 거리가 1.5mm라는 뜻입니다. 이것은 나사의 리드값을 나타내며, 나사가 한 번 회전할 때 나사가 나아가는 거리를 의미합니다. 따라서 정답은 "나사의 리드 1.5mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC 와이어 컷 방전가공에서 가공액으로 물을 사용할 때 장점에 해당되지 않는 것은?

  1. 공작물과 와이어 전극을 빨리 냉각시킨다.
  2. 취급이 용이하고 화재의 위험이 없다.
  3. 전극에 강제진동이 발생되면 극간 접촉이 일어나게 도와준다.
  4. 가공 시 발생되는 불순물의 배제가 양호하다.
(정답률: 63%)
  • 전극에 강제진동이 발생되면 극간 접촉이 일어나게 도와준다는 것은 가공 정확도와 관련이 있습니다. 와이어 컷 방전가공에서 전극과 공작물 사이의 간격이 일정하지 않으면 가공 정확도가 떨어지게 됩니다. 따라서 전극에 강제진동을 발생시켜 극간 접촉을 도와주면 가공 정확도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 머시닝센터에서 4날-ø10 엔드밀을 사용하여 G94 F100 ; 의 프로그램으로 가공할 때 날 당 이송 속도는 약 몇 mm/날 인가? (단, 주축의 회전수는 1000rpm이다.)

  1. 0.025
  2. 0.032
  3. 0.25
  4. 0.40
(정답률: 45%)
  • G94는 날 당 이송 속도를 mm/분으로 설정하는 명령어이다. 따라서 이송 속도를 구하기 위해서는 주축의 회전수와 주어진 이송 속도를 이용하여 mm/분으로 변환해야 한다.

    주어진 프로그램에서는 F100으로 이송 속도가 설정되어 있으므로, 주축의 회전수와 F값을 이용하여 이송 속도를 구할 수 있다.

    1분에 주축이 회전하는 횟수는 1000회이므로, 1회 회전할 때 거리는 원주인 2πr이 된다. 따라서 1회 회전할 때 이동 거리는 2πr = 2π x 5 = 31.42mm이 된다.

    이제 F100으로 설정된 이송 속도를 구하기 위해서는 1분에 100mm를 이동해야 하므로, 1초에 이동하는 거리는 100/60 = 1.67mm가 된다.

    따라서, 1회 회전할 때 이동하는 거리는 31.42mm이고, 1초에 이동하는 거리는 1.67mm이므로, 날 당 이송 속도는 31.42 x 1.67 = 52.5mm/날이 된다.

    하지만 문제에서는 소수점 셋째 자리에서 반올림하여 답을 구하도록 요구하고 있으므로, 52.5mm/날을 1000으로 나누어 소수점 셋째 자리에서 반올림한 결과인 0.025가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. NC공작기계의 제어방식으로 틀린 것은?

  1. 방호결정 제어
  2. 위치결정 제어
  3. 직선절삭 제어
  4. 윤곽절삭 제어
(정답률: 77%)
  • 방호결정 제어는 NC공작기계의 제어 방식이 아닙니다. 방호결정 제어란, 기계나 장비에서 발생할 수 있는 위험을 방지하기 위해 안전한 조건을 만족하지 않으면 기계 작동을 중지시키는 제어 방식입니다. 따라서, NC공작기계의 제어 방식으로는 "위치결정 제어", "직선절삭 제어", "윤곽절삭 제어"가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. CNC선반에서 상대좌표계에 대한 내용으로 틀린 것은?

  1. 공구의 Setting 시 사용한다.
  2. 좌표어는 X, Z로 표시한다.
  3. 간단한 핸들의 이동에 사용한다.
  4. 일시적으로 상대좌표를 0(Zero)으로 설정할 수 있다.
(정답률: 57%)
  • 정답은 "간단한 핸들의 이동에 사용한다."입니다. 상대좌표계는 공구의 Setting 시 사용하며, 좌표어는 X, Z로 표시합니다. 또한 일시적으로 상대좌표를 0(Zero)으로 설정할 수 있습니다. 하지만 간단한 핸들의 이동에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음의 CNC선반 프로그램과 같은 복합고정형 나사절삭 사이클에 대한 설명으로 틀린 것은?

  1. Q50은 정삭 여유값이다.
  2. Q350은 첫 번째 절입량이다.
  3. P1190은 나사산의 높이값이다.
  4. P010060의 01은 다듬질 횟수다.
(정답률: 49%)
  • Q50은 정답이 아니다. Q50은 나사절삭 후에 나사를 정삭으로 다듬기 위한 여유값이 아니라, 나사절삭 전에 나사를 정삭으로 다듬기 위한 여유값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC프로그램상에서 다음 블록으로 작업을 수행하기 전에 일정시간을 지연시키는 코드는?

  1. G01
  2. G02
  3. G03
  4. G04
(정답률: 82%)
  • 정답은 "G04"입니다. "G04"는 지연 명령어로, 프로그램 실행을 일정 시간 동안 지연시키는 역할을 합니다. 이는 주로 가공 중간에 장비나 작업자의 작업을 위해 일시적으로 멈추는 경우에 사용됩니다. 다른 코드들은 이와 같은 기능을 수행하지 않습니다. "G01"은 직선 보간, "G02"는 시계 방향 원호 보간, "G03"은 반시계 방향 원호 보간을 수행하는 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC선반에서 2번 공구를 공구보정(Offset) 4번의 보정량으로 보정하여 사용하려고 할 때 공구지령으로 옳은 것은?

  1. T0402
  2. T2040
  3. T0204
  4. T4020
(정답률: 81%)
  • 정답은 "T0204"이다. 이유는 "T0204"는 2번 공구를 보정하기 위해 4번의 보정량을 사용하라는 지령이기 때문이다. "T0402"는 4번 공구를 보정하기 위해 2번의 보정량을 사용하라는 지령이고, "T2040"은 2번 공구를 보정하기 위해 40번의 보정량을 사용하라는 지령이다. "T4020"은 4번 공구를 보정하기 위해 20번의 보정량을 사용하라는 지령이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 머시닝센터 프로그램에서 고정 사이클의 기능 중 G98의 의미는?

  1. R점 복귀
  2. 초기점 복귀
  3. 절대지령
  4. 중분지령
(정답률: 61%)
  • G98은 초기점 복귀 기능을 의미합니다. 이 기능은 공구가 작업을 마치고 초기 위치로 돌아가는 명령입니다. 이를 통해 다음 작업을 수행하기 전에 공구를 초기 위치로 정확하게 위치시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC선반에서 ø60mm로 가공하기 위해 지령값 X=60.0으로 입력한 후 소재를 측정하였더니 ø59.6mm가 되었다. 파라미터에 입력된 기존 보정값이 0.25였다면 수정해야 할 공구 보정치는 얼마인가? (단, 직경지령을 사용한다.)

  1. 0.25
  2. 0.4
  3. -0.15
  4. 0.65
(정답률: 54%)
  • 보정값은 실제 측정값과 지령값의 차이를 보상하기 위해 사용하는 값이다. 이 문제에서는 실제 측정값이 지령값보다 작으므로 보정값은 양수가 된다.

    보정값 = (실제 측정값 - 지령값) / 2 = (59.6 - 60.0) / 2 = -0.2

    하지만 이 문제에서는 기존 보정값이 0.25로 입력되어 있으므로, 이 값을 보정값에서 빼주어야 한다.

    수정된 보정값 = -0.2 - 0.25 = -0.45

    따라서, 보기에서 정답이 "0.65"인 이유는 보정값을 수정한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
