1과목: 용접야금 및 용접설비제도

1. 맞대기 용접 이음의 가접 또는 첫 층에서 루트 근방의 열 영향부에서 발생하여 점차 비드속으로 들어가는 균열은?

  1. 토 균열
  2. 루트 균열
  3. 세로 균열
  4. 크레이터 균열
(정답률: 75%)
  • 루트 균열은 맞대기 용접의 루트 근방 열 영향부에서 발생하여 비드 내부로 진전되는 균열을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 2성분계의 평형상태도에서 액체, 고체 어떤 상태에서도 두 성분이 완전히 융합하는 경우는?

  1. 공정형
  2. 전율포정형
  3. 편정형
  4. 전율고용형
(정답률: 43%)
  • 두 성분이 액체 상태와 고체 상태 모두에서 전 농도 범위에 걸쳐 완전히 서로 섞여 단일 상을 형성하는 계를 전율고용형이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 용접 결함 중 비드 밑(under bead) 균열의 원인이 되는 원소는?

  1. 산소
  2. 수소
  3. 질소
  4. 탄산가수
(정답률: 86%)
  • 용접 시 유입된 수소가 금속 조직 내에서 확산하며 응력이 집중된 부위에 모여 압력을 형성함으로써 비드 밑 균열(under bead crack)을 유발하는 주원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반적으로 고장력강은 인장강도가 몇 N/mm2 이상일 때를 말하는가?

  1. 290
  2. 390
  3. 490
  4. 690
(정답률: 59%)
  • 일반적으로 고장력강은 인장강도가 $490\text{ N/mm}^{2}$이상인 강재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 오스테나이트계 스테인리스강의 용접시 유의사항으로 틀린 것은?

  1. 예열을 한다.
  2. 짧은 아크 길이를 유지한다.
  3. 아크를 중단하기 전에 크레이터 처리를 한다.
  4. 용접 입열을 억제한다.
(정답률: 55%)
  • 오스테나이트계 스테인리스강은 열팽창 계수가 크고 열전도율이 낮아 입열량이 많으면 변형이나 결정립 조대화가 발생하기 쉽습니다. 따라서 예열을 하지 않고 가급적 낮은 입열량으로 용접하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 응력제거 열처리법 중에서 노내 풀림시 판 두께가 25mm인 일반구조용 압연강재, 용접구조용 압연강재 또는 탄소강의 경우 일반적으로 노내 풀림 온도로 가장 적당한 것은?

  1. 300 ± 25℃
  2. 400 ± 25℃
  3. 525 ± 25℃
  4. 625 ± 25℃
(정답률: 67%)
  • 판 두께 $25\text{mm}$인 일반구조용 압연강재 및 탄소강의 노내 풀림(Stress Relief Annealing) 시, 응력을 효과적으로 제거하기 위한 표준 적정 온도는 $625 \pm 25\text{℃}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 산소에 의해 발생할 수 있는 가장 큰 용접 결함은?

  1. 은점
  2. 헤어크랙
  3. 기공
  4. 슬랙
(정답률: 84%)
  • 용접 중 산소가 유입되면 금속과 반응하여 산화물을 형성하거나 가스가 발생하며, 이것이 응고 과정에서 빠져나가지 못하고 내부에 갇히면 기공이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 제품이 너무 크거나 노내에 넣을 수 없는 대형 용접 구조물은 노내 풀림을 할 수 없으므로 용접부 주위를 가열하여 잔류 응력을 제거하는 방법은?

  1. 저온 응력 완화법
  2. 기계적 응력 완화법
  3. 국부 응력 제거법
  4. 노내 응력 제거법
(정답률: 74%)
  • 제품의 크기가 너무 커서 가열로(노내)에 넣을 수 없는 경우, 용접부 주위만을 국부적으로 가열하여 잔류 응력을 제거하는 국부 응력 제거법을 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 주철의 용접시 주의사항으로 틀린 것은?

  1. 용접 전류는 필요 이상 높이지 말고 지나치게 용입을 깊게 하지 않는다.
  2. 비드의 배치는 짧게 해서 여러 번의 조작으로 완료 한다.
  3. 용접봉은 가급적 지름이 굵은 것을 사용한다.
  4. 용접부를 필요 이상 크게 하지 않는다.
(정답률: 79%)
  • 주철은 탄소 함량이 높아 냉각 시 수축 및 균열 발생 가능성이 큽니다. 따라서 입열량을 정밀하게 조절하기 위해 지름이 굵은 용접봉보다는 가급적 가는 용접봉을 사용하여 입열량을 낮추는 것이 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 동일 강도의 강에서 노치 인성을 높이기 위한 방법이 아닌 것은?

  1. 탄소량을 적게 한다.
  2. 망간을 될수록 적게 한다.
  3. 탈산이 잘 되도록 한다.
  4. 조직이 치밀하도록 한다.
(정답률: 58%)
  • 노치 인성을 높이려면 강재의 순도를 높이고 취성을 줄여야 합니다. 망간($Mn$)은 황($S$)의 악영향을 제거하여 인성을 높이는 원소이므로, 적절히 첨가해야 하며 적게 하는 것은 옳지 않습니다.

    오답 노트
    탄소량: 탄소 함량이 낮을수록 인성이 증가함
    탈산: 탈산이 잘 되어 기포가 없어야 인성이 높아짐
    조직 치밀: 조직이 미세하고 치밀할수록 인성이 향상됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용접의 기본기호 중 가장자리 용접을 나타내는 것은?

(정답률: 87%)
  • 용접 기본기호 중 가장자리 용접(Edge weld)을 나타내는 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 건설 또는 제조에 필요한 정보를 전달하기 위한 도면으로 제작도가 사용되는데, 이 종류에 해당되는 것을만 조합된 것은?

  1. 계획도, 시공도, 견적도
  2. 설명도, 장치도, 공정도
  3. 상세도, 승인도, 주문도
  4. 상세도, 시공도, 공정도
(정답률: 64%)
  • 제작도는 실제 제품을 만들기 위해 필요한 구체적인 정보를 담은 도면으로, 상세도, 시공도, 공정도가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 용접 도면에서 기호의 위치를 설명한 것 중 틀린 것은?

  1. 화살표는 기준선이 한쪽 끝에 각을 이루며 연결된다.
  2. 좌우 대칭인 용접부에서는 파선은 필요 없고 생략하는 편이 좋다.
  3. 파선은 연속서의 위 또는 아래에 그을 수 없다.
  4. 용접부(용접면)가 이음의 화살표 쪽에 있으면 기호는 파선 쪽의 기준선에 표시한다.
(정답률: 37%)
  • 용접 도면에서 용접부(용접면)가 화살표 쪽에 있을 때는 기준선(실선)에 기호를 표시하며, 반대쪽에 있을 때 파선에 표시합니다. 따라서 용접부가 화살표 쪽에 있는데 파선 쪽에 표시한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 도면용지 A0의 크기로 옳은 것은?

  1. 841 × 1189
  2. 594 × 841
  3. 420 × 594
  4. 297 × 420
(정답률: 88%)
  • KS 표준 도면 용지 규격에 따라 A0 사이즈는 $841 \times 1189$ mm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 용접부 및 용접부 표면의 형상 보조기호 중 제거 가능한 이면 판재를 사용할 때 기호는?

(정답률: 85%)
  • 용접 보조기호에서 제거 가능한 이면 판재(Backing material)를 사용할 때는 기호를 사용하여 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 용접부의 비파괴시험 기호로서 “RT”로 표시하는 비파괴시험 기호는?

  1. 초음파 시험
  2. 자분탐상 시험
  3. 침투탐상 시험
  4. 방사선 투과 시험
(정답률: 81%)
  • RT는 Radiographic Testing의 약자로, 방사선을 투과시켜 내부 결함을 검사하는 방사선 투과 시험을 의미합니다.

    오답 노트
    초음파 시험: UT
    자분탐상 시험: MT
    침투탐상 시험: PT
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 치수를 둘러싸고 있는 사각 틀(□)이 뜻하는 것은?

  1. 정사각형의 한 변의 길이
  2. 이론적으로 정확한 치수
  3. 판 두께의 치수
  4. 참고치수
(정답률: 82%)
  • 치수 숫자에 사각형 틀 을 둘러싸서 표시하는 것은 설계상 이론적으로 정확한 치수임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 제도에서 사용되는 선의 종류 중 가는 2점 쇄선의 용도를 바르게 나타낸 것은?

  1. 물체의 가공 전 또는 가공 후의 모양을 표시하는데 쓰인다.
  2. 도형의 중심선을 간략하게 나타내는데 쓰인다.
  3. 특수한 가공을 하는 부분 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는데 쓰인다.
  4. 대상물의 실제 보이는 부분을 나타낸다.
(정답률: 52%)
  • 가는 2점 쇄선은 물체의 가공 전 또는 가공 후의 모양, 가동 부분의 위치, 인접 부분의 표시 등에 사용됩니다.

    오답 노트
    도형의 중심선: 가는 1점 쇄선
    특별한 요구사항 범위: 가는 2점 쇄선(단, 문제의 정답인 가공 전후 모양이 가장 대표적인 용도임)
    실제 보이는 부분: 굵은 실선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 도면을 그리기 위하여 도면에 설정하는 양식에 대하여 설명한 것 중 틀린 것은?

  1. 윤곽선 : 도면으로 사용된 용지의 안쪽에 그려진 내용을 확실히 구분되도록 하기 위함
  2. 도면의 구역 : 도면을 축소 또는 확대했을 경우, 그 정도를 알기 위함
  3. 표제란 : 도면 관리에 필요한 사항과 도면 내용에 관한 중요한 사항을 정리하여 기입하기 위함
  4. 중심 마크 : 완성된 도면을 영구적으로 보관하기 위하여 도면을 마이크로필름을 사용하여 사진 촬영을 하거나 복사하거나 할 때 도면의 위치를 알기 쉽도록 하기 위하여 표시하기 위함
(정답률: 55%)
  • 도면의 구역은 도면의 내용을 효율적으로 관리하고 찾기 쉽도록 도면을 일정한 구역으로 나누어 표시하는 것입니다.

    오답 노트
    축소 또는 확대 정도: 척도에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 주로 대칭 모양의 물체를 중심선을 기준으로 내부 모양과 외부 모양을 동시에 표시하는 단면도는?

  1. 회전 단면도
  2. 부분 단면도
  3. 한쪽 단면도
  4. 전단면도
(정답률: 55%)
  • 한쪽 단면도는 대칭 모양의 물체에서 중심선을 기준으로 절반은 단면으로, 나머지 절반은 외형으로 동시에 표시하여 내부와 외부 모양을 한눈에 파악할 수 있게 하는 제도법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접구조설계

21. 맞대기 용접 이음에서 이음 효율을 구하는 식은?

(정답률: 76%)
  • 맞대기 용접 이음의 이음 효율은 모재의 강도 대비 용접부의 강도 비율을 백분율로 나타낸 것입니다.
    $$\text{이음효율} = \frac{\text{용접시험편의 인장강도}}{\text{모재의 인장강도}} \times 100(\%)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 용접 이음을 설계할 때 주의사항으로 옳은 것은?

  1. 용접 길이는 되도록 길게 하고, 용착금속도 많게 한다.
  2. 용접 이음을 한 군데로 집중시켜 작업의 편리성을 도모한다.
  3. 결함이 적게 발생하는 아래보기 자세로 선택한다.
  4. 강도가 강한 필릿 용접을 주로 선택한다.
(정답률: 87%)
  • 용접 설계 시 용접 결함을 최소화하고 품질을 높이기 위해, 작업성이 가장 좋고 결함 발생률이 낮은 아래보기 자세를 선택하는 것이 가장 바람직합니다.

    오답 노트
    용접 길이를 너무 길게 하거나 용착금속을 과하게 사용하면 변형이 증가함 / 용접 집중은 응력 집중을 유발함 / 필릿 용접보다 맞대기 용접이 일반적으로 강도가 더 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 그림과 같은 용접이음 명칭은?

  1. 겹치기 용접
  2. T 용접
  3. 플레어 용접
  4. 플러그 용접
(정답률: 65%)
  • 제시된 이미지 와 같이 두 부재가 곡면을 이루며 맞닿아 있는 상태에서 모서리를 용접하는 방식은 플레어 용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 응력제거 열처리법 중에서 가장 잘 이용되고 있는 방법으로써 제품 전체를 가열로 안에 넣고 적당한 온도에서 일정시간 유지한 다음 노내에서 서냉 시킴으로써 잔류 응력을 제거하는데 연강류 제품을 노내에서 출입시키는 온도는 몇 도를 넘지 않아야 하는가?

  1. 100℃
  2. 300℃
  3. 500℃
  4. 700℃
(정답률: 78%)
  • 연강류 제품의 응력제거 열처리 시, 가열로에서 제품을 출입시키는 온도는 급격한 온도 변화로 인한 새로운 응력 발생을 방지하기 위해 $300\text{℃}$를 넘지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 꼭지각이 136° 인 다이아몬드 사각추의 압입자를 시험하중으로 시험편에 압입한 후 측정하여 환산표에 의해 경도를 표시하는 시험법은?

  1. 로크웰 경도 시험
  2. 브리넬 경도 시험
  3. 비커스 경도 시험
  4. 쇼어 경도 시험
(정답률: 44%)
  • 꼭지각이 $136^{\circ}$인 다이아몬드 사각추 압입자를 사용하는 것은 비커스 경도 시험의 핵심 특징입니다. 압입 후 자국 면적을 측정하여 경도 값을 산출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 용접부의 피로강도 향상법으로 맞는 것은?

  1. 덧붙이 크기를 가능한 최소화한다.
  2. 기계적 방법으로 잔류 응력을 강화한다.
  3. 응력 집중부에 용접 이음부를 설계한다.
  4. 야금적 변태에 따라 기계적인 강도를 낮춘다.
(정답률: 55%)
  • 용접부의 피로강도를 높이려면 응력 집중을 최소화해야 합니다. 덧붙이 크기를 가능한 최소화하여 형상 급변부를 줄이는 것이 피로 수명 향상에 효과적입니다.

    오답 노트
    잔류 응력 강화: 잔류 응력은 제거하거나 압축 응력으로 변환해야 함
    응력 집중부 설계: 응력 집중은 피로 파괴의 주원인이므로 피해야 함
    기계적 강도 낮춤: 강도를 낮추면 피로 저항력이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 용접 열영향부에서 생기는 균열에 해당되지 않는 것은?

  1. 비드 밑 균열(under bead crack)
  2. 세로 균열(longitudinal crack)
  3. 토 균열(toe crack)
  4. 라멜라테어 균열(lamella tear crack)
(정답률: 42%)
  • 세로 균열(longitudinal crack)은 열영향부가 아니라 용접 금속(용접부) 자체에 세로 방향으로 발생하는 균열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 용접이음에서 취성파괴의 일반적 특성에 대한 설명 중 틀린 것은?

  1. 온도가 높을수록 발생하기 쉽다.
  2. 항복점 이하의 평균응력에서도 발생한다.
  3. 파괴의 기점은 응력과 변형이 집중하는 구조적 및 형상적인 불연속부에서 발생하기 쉽다.
  4. 거시적 파면상황은 판 표면에 거의 수직이다.
(정답률: 49%)
  • 취성파괴는 재료가 소성 변형을 거의 일으키지 않고 갑작스럽게 파괴되는 현상으로, 일반적으로 온도가 낮아질수록 발생 가능성이 높아집니다.

    오답 노트
    항복점 이하 응력 발생: 취성파괴의 특징
    불연속부 기점 발생: 응력 집중 부위에서 시작됨
    파면 상황: 판 표면에 거의 수직으로 파괴됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 그림과 같은 순서로 하는 용착법을 무엇이라고 하는가?

  1. 전진법
  2. 후퇴법
  3. 캐스캐이드법
  4. 스킵법
(정답률: 89%)
  • 제시된 이미지 와 같이 용접 순서를 일정 간격으로 띄어서 진행한 후 나중에 빈 곳을 채우는 방식은 변형을 방지하기 위한 스킵법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 용접구조물의 수명과 가장 관련이 있는 것은?

  1. 작업 태도
  2. 아크 타임율
  3. 피로강도
  4. 작업율
(정답률: 86%)
  • 용접구조물은 반복적인 하중을 받는 경우가 많으며, 이러한 반복 응력에 저항하여 파괴되지 않고 견디는 능력인 피로강도가 구조물의 전체적인 수명을 결정짓는 핵심 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 잔류 응력을 제거하는 방법이 아닌 것은?

  1. 저온 응력 완화법
  2. 기계적 응력 완화법
  3. 피낭법(peening)
  4. 담금질 열처리법
(정답률: 78%)
  • 잔류 응력 제거는 주로 열처리(응력 제거 풀림)나 기계적 방법(피닝 등)을 통해 수행합니다. 담금질 열처리법은 급랭을 통해 경도를 높이는 방법으로, 오히려 내부 응력을 증가시킬 수 있어 잔류 응력 제거 방법으로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 필릿 용접에서 목 두께를 나타내는 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 77%)
  • 필릿 용접에서 목 두께(Throat thickness)는 용접부의 최단 거리 두께를 의미하며, 제시된 이미지 에서 ②번이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 용접부의 파괴 시험법 중에서 화학적 시험방법이 아닌 것은?

  1. 함유수소시험
  2. 비중시험
  3. 화학분석시험
  4. 부식시험
(정답률: 78%)
  • 화학적 시험은 성분 분석이나 부식성, 수소 함유량 등을 측정하는 방법입니다. 비중시험은 물질의 밀도를 측정하는 물리적 시험법에 해당합니다.

    오답 노트
    함유수소시험, 화학분석시험, 부식시험: 성분 및 화학적 반응을 확인하는 화학적 시험임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 2매의 판이 100° 의 각도로 조립되는 필릿 용접 이음의 경우 이론 목두께는 다리 길이의 약 몇 % 인가?

  1. 70.7%
  2. 65%
  3. 50%
  4. 55%
(정답률: 36%)
  • 필릿 용접에서 이론 목두께는 다리 길이와 각도의 관계에 의해 결정됩니다. 조립 각도가 $100^{\circ}$인 경우, 이론 목두께는 다리 길이의 약 $65\%$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 연강을 0℃ 이하에서 용접할 경우 예열하는 방법은?

  1. 이음의 양쪽 폭 100mm 정도를 40℃ ~ 75℃로 예열하는 것이 좋다.
  2. 이음의 양쪽 폭 150mm 정도를 150℃ ~ 200℃로 예열하는 것이 좋다.
  3. 비드 균열을 일으키기 쉬우므로 50℃ ~ 350℃로 용접홈을 예열하는 것이 좋다.
  4. 200℃ ~ 400℃ 정도로 홈을 예열하고 냉각속도를 빠르게 용접한다.
(정답률: 79%)
  • 연강을 저온에서 용접할 때는 급냉으로 인한 균열을 방지하기 위해 적절한 예열이 필요하며, 일반적으로 이음 양쪽 폭 $100\text{mm}$ 정도를 $40\text{℃} \sim 75\text{℃}$로 예열하는 것이 권장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 용접부의 시점과 끝나는 부분에 용입 불량이나 각종 결함을 방지하기 위해 주로 사용되는 것은?

  1. 엔드 탭
  2. 포지셔너
  3. 회전 지그
  4. 고정 지그
(정답률: 90%)
  • 엔드 탭은 용접의 시작과 끝부분에서 발생하기 쉬운 크레이터나 용입 불량 등의 결함을 방지하기 위해, 용접선 끝단에 덧대는 보조판을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 65%의 용착효율을 가지고 단일의 V형 홈을 가진 20mm 두께의 철판을 3m 맞대기 용접했을 때, 필요한 소요 용접봉의 중량은 약 몇 kgf 인가? (단, 20mm 철판의 용접부 단면적은 2.6 cm2 이고, 용착 금속의 비중은 7.85 이다.)

  1. 7.42
  2. 9.42
  3. 11.42
  4. 13.42
(정답률: 42%)
  • 용접에 필요한 용접봉의 중량은 용착 금속의 전체 부피에 비중을 곱한 후, 용착 효율로 나누어 계산합니다.
    ① [기본 공식] $W = \frac{A \times L \times \rho}{\eta}$
    ② [숫자 대입] $W = \frac{2.6 \times 300 \times 7.85}{0.65}$
    ③ [최종 결과] $W = 9420\text{ g} = 9.42\text{ kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 용접 제품을 제작하기 위한 조립 및 가접에 대한 일반적인 설명으로 틀린 것은?

  1. 강도상 중요한 곳에 용접의 시점과 종점이 되는 끝부분을 주로 가접한다.
  2. 조립 순서는 용접 순서 및 용접 작업의 특성을 고려하여 계획한다.
  3. 가접시에는 본 용접보다도 지름이 약간 가는 용접봉을 사용하는 것이 좋다.
  4. 불필요한 잔류응력이 남지 않도록 미리 검토하여 조립순서를 정한다.
(정답률: 80%)
  • 가접은 본 용접 전 부재를 고정하는 단계로, 본 용접의 시점과 종점이 되는 끝부분은 결함이 발생하기 쉬우므로 가접 부위를 피해서 설정해야 합니다.

    오답 노트
    조립 순서 고려: 용접 변형과 효율성을 위해 필수적임
    가는 용접봉 사용: 가접 후 제거가 용이하도록 함
    잔류응력 검토: 변형 방지를 위해 조립 순서 결정 시 중요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

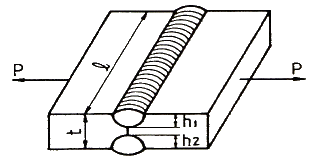

39. 그림과 같이 강판 두께(t) 19mm, 용접선의 유효길이(ℓ) 200mm, h1, h2가 각각 8mm, 하중(P) 7000 kgf 가 작용할 때 용접부에 발생하는 인장응력은 약 몇 kgf/mm2 인가?

  1. 0.2
  2. 2.2
  3. 4.8
  4. 6.8
(정답률: 54%)
  • 용접부의 인장응력은 하중을 용접부의 전체 단면적으로 나누어 계산합니다. 단면적은 용접선의 유효길이와 용접 목두께의 합으로 구합니다.
    ① [기본 공식] $\sigma = \frac{P}{l \times (h_1 + h_2)}$
    ② [숫자 대입] $\sigma = \frac{7000}{200 \times (8 + 8)}$
    ③ [최종 결과] $\sigma = 2.1875 \approx 2.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용접작업에서 지그 사용시 얻어지는 효과로 틀린 것은?

  1. 용접 변형을 억제하고 적당한 역변형을 주어 변형을 방지한다.
  2. 제품의 정밀도가 낮아진다.
  3. 대량생산의 경우 용접 조립 작업을 단순화 시킨다.
  4. 용접작업은 용이하고 작업능률이 향상된다.
(정답률: 90%)
  • 지그(Jig)를 사용하면 부품을 정확한 위치에 고정할 수 있어 제품의 정밀도가 향상되고 작업 능률이 올라갑니다.

    오답 노트
    제품의 정밀도가 낮아진다: 지그 사용 시 정밀도는 오히려 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접일반 및 안전관리

41. 교류 아크 용접기의 용접 전류 조정 방법에 의한 분류에 해당하지 않는 것은?

  1. 가동 철심형
  2. 가동 코일형
  3. 탭 전환형
  4. 발전형
(정답률: 82%)
  • 교류 아크 용접기의 전류 조정 방식은 철심을 움직이는 가동 철심형, 코일을 움직이는 가동 코일형, 탭을 바꾸는 탭 전환형으로 분류됩니다. 발전형은 전류 조정 방법의 분류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 정격 2차 전류 300A의 용접기에서 실제로 200A의 전류로서 용접한다고 가정하면 허용 사용률은 얼마인가? (단, 정격 사용률은 40%라고 한다.)

  1. 80%
  2. 85%
  3. 90%
  4. 95%
(정답률: 64%)
  • 용접기의 허용 사용률은 정격 전류와 실제 사용 전류의 제곱비에 정격 사용률을 곱하여 계산합니다.
    ① [기본 공식] $P = \frac{I_{1}^{2}}{I_{2}^{2}} \times \text{정격 사용률}$
    ② [숫자 대입] $P = \frac{300^{2}}{200^{2}} \times 40$
    ③ [최종 결과] $P = 90$
    따라서 허용 사용률은 $90\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 탄산가스 아크용접 장치에 해당되지 않는 것은?

  1. 용접 토치
  2. 보호 가스 설비
  3. 제어 장치
  4. 플러스 공급 장치
(정답률: 62%)
  • 탄산가스 아크용접 장치는 크게 용접 토치, 보호 가스 설비, 제어 장치 등으로 구성됩니다. 플러스 공급 장치는 용접 장치의 표준 구성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 피복 아크 용접법이 가스 용접법보다 우수한 점이 아닌 것은?

  1. 열의 집중성이 좋다.
  2. 용접 변형이 적다.
  3. 유해 광선의 발생이 적다.
  4. 용접부의 강도가 크다.
(정답률: 67%)
  • 피복 아크 용접은 가스 용접에 비해 열 집중도가 높고 변형이 적으며 강도가 우수하지만, 아크 발생 시 강렬한 자외선과 가시광선 등 유해 광선이 많이 발생한다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 서브머지드 아크 용접의 다전극 방식에 의한 분류 중 같은 종류의 전원에 두 개의 전극을 접속하여 용접하는 것으로 비드 폭이 넓고, 용입이 깊은 용접부를 얻기 위한 방식은?

  1. 탠덤식
  2. 횡병렬식
  3. 횡직렬식
  4. 종직렬식
(정답률: 51%)
  • 횡병렬식은 동일한 전원에 두 개의 전극을 병렬로 접속하여 용접하는 방식으로, 비드 폭을 넓게 형성하고 용입을 깊게 얻을 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 가스용접으로 주철을 용접할 때 가장 적당한 예열온도는 몇 ℃ 인가?

  1. 300 ~ 400℃
  2. 500 ~ 600℃
  3. 700 ~ 800℃
  4. 900 ~ 1000℃
(정답률: 46%)
  • 주철은 급열 및 급냉 시 균열이 발생하기 쉬운 재료이므로, 용접 전 $500 \sim 600\text{℃}$ 정도로 적절히 예열하여 열충격을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 용접기에서 떨어져 작업을 할 때 작업 위치에서 전류를 조정할 수 있는 장치는?

  1. 전자 개폐 장치
  2. 원격 제어 장치
  3. 전류 측정기
  4. 전격 방지 장치
(정답률: 89%)
  • 용접기 본체와 작업 위치가 떨어져 있을 때, 작업자가 이동하지 않고 현장에서 직접 전류를 조절하기 위해 사용하는 장치는 원격 제어 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 공업용 아세틸렌 가스 용기의 도색은?

  1. 녹색
  2. 백색
  3. 황색
  4. 갈색
(정답률: 85%)
  • 고압가스 용기 도색 기준에 따라 아세틸렌 가스 용기는 황색으로 도색하여 다른 가스와 쉽게 구분하도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 이음부의 루트 간격 치수에 특히 유의하여야 하며, 아크가 보이지 않는 상태에서 용접이 진행된다고 하여 잠호 용접이라고도 부르는 용접은?

  1. 피복 아크 용접
  2. 서브머지드 아크 용접
  3. 탄산가스 아크 용접
  4. 불활성가스 금속 아크 용접
(정답률: 86%)
  • 서브머지드 아크 용접은 용제(Flux) 속에 아크가 잠긴 상태에서 용접이 이루어지므로 아크가 외부로 보이지 않으며, 이를 잠호 용접이라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 산소 용기의 취급상의 주의사항으로 잘못된 사항은?

  1. 운반이나 취급에서 충격을 주지 않는다.
  2. 가연성 가스와 함께 저장하여 누설되어도 인화되지 않게 한다.
  3. 기름이 묻은 손이나 장갑을 끼고 취급하지 않는다.
  4. 운반시 가능한 한 운반 기구를 이용한다.
(정답률: 92%)
  • 산소는 강력한 조연성 가스로, 가연성 가스와 함께 저장할 경우 누설 시 폭발이나 화재의 위험이 매우 큽니다. 따라서 가연성 가스와는 반드시 격리하여 저장해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 중량물의 안전운반에 관한 설명 중 잘못된 것은?

  1. 힘이 센 사람과 약한 사람이 조를 짜며 키가 큰 사람과 작은 사람이 한 조가 되게 한다.
  2. 화물의 무게가 여러 사람에게 평균적으로 걸리게 한다.
  3. 긴 물건은 작업자의 같은 쪽 어깨에 메고 보조를 맞춘다.
  4. 정해진 자의 구령에 맞추어 동작 한다.
(정답률: 92%)
  • 중량물을 안전하게 운반하기 위해서는 작업자 간의 신체 조건과 능력이 유사해야 균형 있게 무게를 분담할 수 있습니다. 따라서 힘의 세기나 키가 서로 다른 사람을 한 조로 짜는 것은 무게 중심이 무너져 위험하므로 잘못된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 용접법의 분류에서 융접에 속하는 것은?

  1. 테르밋 용접
  2. 단접
  3. 초음파 용접
  4. 마찰 용접
(정답률: 67%)
  • 용접은 크게 융접, 압접, 납땜으로 분류됩니다. 테르밋 용접은 화학 반응열을 이용하여 금속을 녹여 접합하는 대표적인 융접 방식입니다.

    오답 노트
    단접, 초음파 용접, 마찰 용접: 압력을 가해 접합하는 압접 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 피복 아크 용접봉의 피복제 중에 포함되어 있는 주성분이 아닌 것은?

  1. 아크 안정제
  2. 가스 억제제
  3. 슬래그 생성제
  4. 탈산제
(정답률: 73%)
  • 피복제는 아크를 안정시키고, 슬래그를 형성하여 산화를 방지하며, 탈산제를 통해 불순물을 제거하는 역할을 합니다. 가스를 억제하는 것이 아니라, 오히려 보호 가스를 생성하여 대기와의 접촉을 차단하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 냉간 압접의 일반적인 특징으로 틀린 것은?

  1. 용접부가 가공 경화된다.
  2. 압접에 필요한 공구가 간단하다.
  3. 접합부의 열 영향으로 숙련이 필요하다.
  4. 접합부의 전기저항은 모재가 거의 동일하다.
(정답률: 65%)
  • 냉간 압접은 열을 가하지 않고 상온에서 압력만으로 접합하는 방식이므로, 접합부에 열 영향이 발생한다는 설명은 틀린 것입니다.

    오답 노트
    용접부가 가공 경화된다: 압력에 의해 조직이 변함
    압접에 필요한 공구가 간단하다: 열원 없이 압착 장치만 필요
    접합부의 전기저항은 모재가 거의 동일하다: 열 변형이 없어 저항 변화가 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 용가재인 전극 와이어를 와이어 송급 장치에 의해 연속적으로 보내어 아크를 발생시키는 용극식 용접 방식은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. TIG 용접
  2. MIG 용접
  3. 탄산가스 아크 용접
  4. 마찰용접
(정답률: 60%)
  • MIG 용접은 소모성 전극 와이어를 송급 장치로 연속 공급하며 불활성 가스로 보호하는 대표적인 용극식 용접 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 금속과 금속의 원자간 거리를 충분히 접근시키면 금속원자 사이에 인력이 작용하여 그 인력에 의하여 금속을 영구 결합시키는 것이 아닌 것은?

  1. 융접
  2. 압접
  3. 납땜
  4. 리벳이음
(정답률: 71%)
  • 융접, 압접, 납땜은 원자 간의 인력을 이용해 금속을 결합시키는 용접 방식이지만, 리벳이음은 기계적으로 구멍을 뚫고 리벳을 박아 고정하는 기계적 결합 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 연강용 피복 아크 용접봉 중 내균열성이 가장 좋은 용접봉은?

  1. 고셀룰로오스계
  2. 일미나이트계
  3. 고산화티탄계
  4. 저수소계
(정답률: 88%)
  • 저수소계 용접봉은 피복제 내의 수소 함량을 극도로 낮추어 용접 금속 내의 확산성 수소를 줄임으로써, 저온 균열을 방지하고 내균열성을 가장 높인 용접봉입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 연강의 가스 절단시 드래그(drag)길이는 주로 어느 인자에 의해 변화하는가?

  1. 예열과 절단 팁의 크기
  2. 토치 각도와 진행 방향
  3. 예열 불꽃 및 백심의 크기
  4. 절단 속도와 산소소비량
(정답률: 78%)
  • 가스 절단 시 드래그(drag) 길이는 절단면이 뒤로 밀리는 현상을 말하며, 이는 주로 절단 속도가 너무 빠르거나 산소 소비량의 조절 상태에 따라 변화합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 피복 아크 용접봉의 단면적 1mm2에 대한 적당한 전류 밀도는?

  1. 6 ~ 9 A
  2. 10 ~ 13 A
  3. 14 ~ 17 A
  4. 18 ~ 21 A
(정답률: 74%)
  • 피복 아크 용접봉의 적정 전류 밀도는 용접봉의 심선 단면적 $1\text{mm}^2$당 $10 \sim 13\text{A}$ 수준으로 유지하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 이음 형상에 따른 저항용접의 분류 중 맞대기 용접이 아닌 것은?

  1. 플래시 용접
  2. 버트심 용접
  3. 점 용접
  4. 퍼커션 용접
(정답률: 61%)
  • 점 용접은 두 금속판을 겹쳐 놓고 부분적으로 가압하여 접합하는 겹치기 용접의 일종입니다.

    오답 노트
    플래시 용접, 버트심 용접, 퍼커션 용접: 모두 부재를 맞대어 접합하는 맞대기 용접 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
