용접산업기사 필기 기출문제복원 (2019-03-03)

용접산업기사 2019-03-03 필기 기출문제 해설

이 페이지는 용접산업기사 2019-03-03 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접산업기사
(2019-03-03 기출문제)

목록

1과목: 용접야금 및 용접설비제도

1. 금속의 일반적인 특성으로 틀린 것은?

  1. 전성 및 연성이 좋다.
  2. 전기 및 열의 양도체이다.
  3. 금속 고유의 광택을 가진다.
  4. 액체 상태에서 결정 구조를 가진다.
(정답률: 88%)
  • 금속은 고체 상태에서 원자들이 규칙적으로 배열된 결정 구조를 가집니다. 액체 상태에서는 이러한 결정 구조가 유지되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 용접작업에서 예열을 하는 목적으로 가장 거리가 먼 것은?

  1. 열영향부와 용착금속의 경도를 증가시키기 위해
  2. 수소의 방출을 용이하게 하여 저온균열을 방지하기 위해
  3. 용접부의 기계적 성질을 향상시키고 경화 조직의 석출을 방지하기 위해
  4. 온도 분포가 완만하게 되어 열응력의 감소로 용접변형을 줄이기 위해
(정답률: 72%)
  • 예열의 주된 목적은 냉각 속도를 늦추어 열영향부의 경도를 낮추고 인성을 높여 저온 균열을 방지하는 것입니다. 따라서 열영향부와 용착금속의 경도를 증가시키기 위해 예열을 한다는 설명은 예열의 목적과 정반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. Fe-C계 평형 상태도에서 체심입방격자인 α철이 A3점에서 γ철인 면심입방격자로, A4점에서 다시 δ철인 체심입방격자로 구조가 바뀌는 것을 무엇이라고 하는가?

  1. 편석
  2. 자기 변태
  3. 동소 변태
  4. 금속간화합물
(정답률: 66%)
  • 동일한 원소 내에서 온도 변화에 따라 결정 구조(원자 배열)가 바뀌는 현상을 동소 변태라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 한국산업표준에서 정한 일반 구조용 탄소 강관을 표시하는 것은?

  1. SS275
  2. SM275A
  3. SGT275
  4. STWW290
(정답률: 40%)
  • 한국산업표준(KS)에서 일반 구조용 탄소 강관은 SGT로 표시합니다.

    오답 노트
    SS275: 일반 구조용 압연강재
    SM275A: 용접구조용 압연강재
    STWW290: 상수도용 도복장 강관
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 원소 중 적열취성의 원인이 되는 것은?

  1. C
  2. H
  3. P
  4. S
(정답률: 83%)
  • 강의 고온 가공 시 황(S) 성분이 불순물과 결합하여 결정립계에 응집되면, 고온에서 취성이 발생하는 적열취성의 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 연강류 제품을 용접한 후 노내 풀림법을 이용하여 용접 후 처리를 하려고 한다. 이때 제품을 노 내에서 출입시키는 온도로 가장 적당한 것은?

  1. 300℃ 이하
  2. 400℃ 이하
  3. 500℃ 이하
  4. 600℃ 이하
(정답률: 73%)
  • 노내 풀림법은 가열로 내부의 유지온도를 $625^{\circ}C$ 정도로 유지하며 처리하는 방식입니다. 이때 제품을 노에 넣거나 꺼낼 때의 온도는 $300^{\circ}C$이하로 하는 것이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 황동에서 일어나는 화학적 성질이 아닌 것은?

  1. 자연균열
  2. 시효경화
  3. 탈아연 부식
  4. 고온 탈아연
(정답률: 57%)
  • 시효경화는 재료의 기계적 성질 변화에 해당하며, 화학적 성질과는 무관합니다.

    오답 노트
    자연균열, 탈아연 부식, 고온 탈아연: 황동에서 발생하는 대표적인 화학적 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 일반적으로 강재의 탄소당량이 몇 % 이하일 때 용접성이 양호한 것으로 판단하는가?

  1. 0.4
  2. 0.6
  3. 0.8
  4. 1.0
(정답률: 66%)
  • 강재의 탄소당량은 일반적으로 $0.4\%$이하일 때 용접성이 양호한 것으로 판단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 경도가 가장 낮은 조직은?

  1. 펄라이트
  2. 페라이트
  3. 시멘타이트
  4. 마텐자이트
(정답률: 64%)
  • 강의 조직별 경도 순서를 비교하면 페라이트가 가장 낮고 시멘타이트가 가장 높습니다.

    오답 노트
    마텐자이트, 펄라이트: 페라이트보다 경도가 높은 조직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 용접한 오스테나이트계 스테인리스강의 입간 부식을 방지하기 위해 사용하는 탄화물 안정화 원소에 속하지 않는 것은?

  1. Ti
  2. Nb
  3. Ta
  4. Al
(정답률: 59%)
  • 오스테나이트계 스테인리스강의 입간 부식을 방지하기 위한 탄화물 안정화 원소로는 Ti, V, Nb, Ta가 사용됩니다. Al은 이에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 재료 기호 중 기계 구조용 탄소 강재를 나타낸 것은?

  1. SM38C
  2. SF340A
  3. SMA460
  4. SM375A
(정답률: 70%)
  • 기계 구조용 탄소 강재는 S(Steel)와 M(Machine structural)을 사용하며, 탄소 함유량을 숫자로 표기하고 C(Carbon)를 붙여 나타냅니다. 따라서 SM38C가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 도면에서 척도를 표시할 때 NS의 의미는?

  1. 배척을 나타낸다.
  2. 현척이 아님을 나타낸다.
  3. 비례척이 아님을 나타낸다.
  4. 척도가 생략됨을 나타낸다.
(정답률: 70%)
  • NS는 Not to Scale의 약자로, 도면을 특정 비례척으로 그리지 않았으므로 비례척이 아님을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

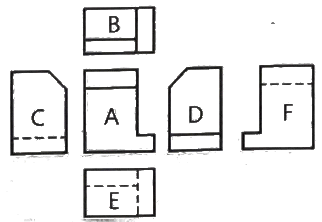

13. 다음 그림과 같은 제3각법 투상도에서 A가 정면도일 때 배면도는?

  1. C
  2. D
  3. E
  4. F
(정답률: 78%)
  • 제3각법 투상법의 배치 원리에 따라 정면도 A를 기준으로 각 도면의 위치는 다음과 같습니다.
    B: 평면도, C: 좌측면도, D: 우측면도, E: 저면도, F: 배면도
    따라서 배면도는 F입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

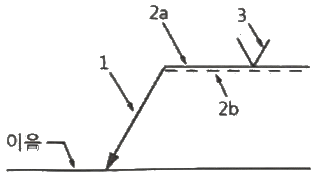

14. 다음 용접 기호 중 ‘2a'가 의미하는 것은?

  1. 홈 형상
  2. 루트 간격
  3. 기준선(실선)
  4. 식별선(점선)
(정답률: 76%)
  • 용접 기호의 구성 요소 중 $2a$는 용접 지시 사항을 기입하는 기준선(실선)을 의미합니다.

    오답 노트
    화살표: $1$
    식별선(점선): $2b$
    용접기호: $3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 용접 기호에 참고 표시로 끝(꼬리) 부분에 표시하는 내용이 아닌 것은?

  1. 용접 방법
  2. 허용 수준
  3. 작업 자세
  4. 재료 인장강도
(정답률: 58%)
  • 용접 기호의 끝(꼬리) 부분에는 용접 방법, 허용 수준, 작업 자세, 용접 재료 등을 참고 표시로 기입하며, 재료 인장강도는 여기에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 그림 중 모서리 이음을 나타낸 것은?

(정답률: 91%)
  • 제시된 이미지 중 가 두 부재의 모서리를 서로 맞대어 이은 모서리 이음을 나타냅니다.

    오답 노트
    : T이음
    : 맞대기 이음
    : 겹치기 이음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 부품의 면이 평면으로 가공되어 있고, 복잡한 윤곽을 갖는 부품인 경우에 그 면에 광명단 등을 발라 스케치 용지에 찍어 그 면의 실형을 얻는 스케치 방법은?

  1. 본뜨기법
  2. 프린트법
  3. 사진촬영법
  4. 프리핸드법
(정답률: 74%)
  • 물체의 표면에 광명단이나 스탬프 잉크를 칠한 후 용지에 직접 찍어 실형을 얻는 스케치 방법이 프린트법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 가는 이점 쇄선의 용도로 가장 적합한 것은?

  1. 치수선
  2. 수준면선
  3. 회전 단면선
  4. 무게 중심선
(정답률: 59%)
  • 가는 2점 쇄선은 무게 중심선이나 가상선을 표시하는 데 사용됩니다.

    오답 노트
    치수선: 가는 실선
    수준면선: 가는 실선
    회전 단면선: 가는 1점 쇄선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등의 절단면을 표시하는데 가장 적합한 단면도는?

  1. 부분 단면도
  2. 한쪽 단면도
  3. 회전도시 단면도
  4. 조합에 의한 단면도
(정답률: 77%)
  • 핸들이나 바퀴의 암, 리브, 축, 형강 등의 단면 모양을 $90^{\circ}$로 회전시켜 투상도의 안이나 밖에 그려 표시하는 방법이 회전도시 단면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 용접 도시기호의 설명으로 옳은 것은?

  1. 필릿 용접부의 목 길이는 6mm이다.
  2. 필릿 용접부의 목 두께는 6mm이다.
  3. 맞대기 용접부의 길이는 300mm이다.
  4. 필릿 용접을 화살표 반대쪽에서 실시한다.
(정답률: 67%)
  • 제시된 용접 기호 에서 기호 'a'는 필릿 용접의 목 두께(Throat thickness)를 의미하며, 숫자 6은 그 값이 $6\text{mm}$임을 나타냅니다. 따라서 필릿 용접부의 목 두께는 $6\text{mm}$이다 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접구조설계

21. 연강의 맞대기 용접 이음에서 용착금속의 인장강도가 100kgf/mm2이고 안전률이 5일 때 용접 이음의 허용응력은 몇 kgf/mm2인가?

  1. 10
  2. 20
  3. 40
  4. 80
(정답률: 87%)
  • 허용응력은 재료의 인장강도를 안전율로 나누어 산출합니다.
    $$ \text{허용응력} = \frac{\text{인장강도}}{\text{안전율}} $$
    $$ \text{허용응력} = \frac{100}{5} $$
    $$ \text{허용응력} = 20 \text{ kgf/mm}^2 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 용접시공 조건 중 수축과 관련된 내용으로 틀린 것은?

  1. 루트 간격이 클수록 수축이 작다.
  2. 피닝을 하면 수축이 감소한다.
  3. 구속도가 크면 수축이 작아진다.
  4. V형 이음은 X형 이음보다 수축이 크다.
(정답률: 64%)
  • 용접 시 재료의 루트 간격이 넓어질수록 채워야 할 용착 금속의 양이 많아지므로 수축 정도는 더 커지게 됩니다.

    오답 노트
    피닝: 기계적 충격으로 응력 완화 및 수축 감소
    구속도: 구속이 강할수록 변형(수축) 억제
    V형/X형: V형이 용착 금속량이 더 많아 수축이 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 용접 구조물 조립 시 일반적인 고려사항이 아닌 것은?

  1. 변형제거가 쉽게 되도록 하여야 한다.
  2. 구조물의 형상을 유지할 수 있어야 한다.
  3. 경제적이고 고품질을 얻을 수 있는 조건을 설정한다.
  4. 용접 변형 및 잔류 응력을 증가시킬 수 있어야 한다.
(정답률: 84%)
  • 용접 구조물을 조립할 때는 용접 변형이나 잔류 응력을 최소화하여 구조적 안정성을 확보하는 것이 핵심입니다. 따라서 용접 변형 및 잔류 응력을 증가시킬 수 있어야 한다는 설명은 잘못된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 용접부의 후열 처리로 나타나는 효과가 아닌 것은?

  1. 조직을 경화시킨다.
  2. 잔류응력을 제거한다.
  3. 확산성 수소를 방출한다.
  4. 급냉에 따른 균열을 방지한다.
(정답률: 61%)
  • 용접부의 후열 처리는 급냉으로 인해 딱딱해진 조직을 부드럽게 만드는 연화 작용을 통해 잔류응력을 제거하고 균열을 방지하는 것이 목적입니다. 따라서 조직을 경화시킨다는 설명은 후열 처리의 효과와 정반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 표점거리가 50mm인 인장 시험편을 인장 시험한 결과 62mm로 늘어났다면 연신율(%)은 얼마인가?

  1. 12
  2. 18
  3. 24
  4. 30
(정답률: 63%)
  • 인장 시험편의 연신율은 원래 길이에 대한 늘어난 길이의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{연신율} = \frac{L_1 - L_0}{L_0} \times 100$
    ② [숫자 대입] $\text{연신율} = \frac{62 - 50}{50} \times 100$
    ③ [최종 결과] $\text{연신율} = 24$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 120 A의 용접 전류로 피복 아크 용접을 하고자 한다. 적정한 차광 유리의 차광도 번호는?

  1. 4번
  2. 6번
  3. 8번
  4. 10번
(정답률: 74%)
  • 피복 아크 용접 시 용접 전류의 크기에 따라 적절한 차광 유리 번호를 선택해야 합니다. $120\text{ A}$의 전류 범위($150\sim 250\text{ A}$ 기준 하한선 인근)에서는 10번 차광 유리를 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

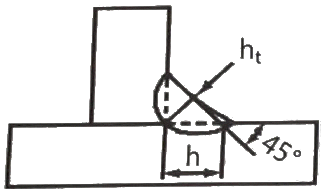

27. 다음 그림의 필릿 용접부에서 이론 목두께 ht는?

  1. 0.303h
  2. 0.505h
  3. 0.707h
  4. 1.414h
(정답률: 72%)
  • 필릿 용접부의 이론 목두께는 다리 길이 $h$에 각도 $\cos 45^{\circ}$를 곱하여 산출합니다.
    ① [기본 공식] $h_t = h \cos 45^{\circ}$
    ② [숫자 대입] $h_t = h \times 0.707$
    ③ [최종 결과] $h_t = 0.707h$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 용접 이음을 설계할 때 정하중을 받는 강(steel)의 안전율로 가장 적합한 것은?

  1. 3
  2. 6
  3. 9
  4. 12
(정답률: 50%)
  • 강(steel)의 용접 이음 설계 시 하중의 종류에 따라 안전율을 다르게 적용합니다. 정하중을 받는 경우에는 안전율을 3으로 설정하는 것이 가장 적합합니다.

    오답 노트
    동하중(일반): 5
    동하중(주기적): 8
    충격하중: 12
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 침투 탐상 검사의 특징으로 틀린 것은?

  1. 침투제가 오염되기 쉽다.
  2. 국부적 시험이 불가능하다.
  3. 미세한 균열도 탐상이 가능하다.
  4. 시험표면이 너무 거칠거나 기공이 많으면 허위 지시 모양을 만든다.
(정답률: 61%)
  • 침투 탐상 검사는 제품의 특정 부분만을 선택하여 검사하는 국부적 시험이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 잔류 응력을 경감시키는 방법이 아닌 것은?

  1. 피닝법
  2. 담금질 열처리법
  3. 저온 응력 완화법
  4. 기계적 응력 완화법
(정답률: 62%)
  • 담금질 열처리는 재료의 경도와 강도를 높이기 위한 방법이며, 잔류응력을 제거하거나 경감시키는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 용접구조물 설계 시 주의 사항에 대한 설명으로 틀린 것은?

  1. 용접이음의 집중, 교차를 피한다.
  2. 용접치수는 강도상 필요 이상 크게 하지 않는다.
  3. 후판을 용접할 경우 용입이 낮은 용접법을 이용하여 층수를 늘린다.
  4. 판면에 직각방향으로 인장하중이 작용할 경우 판의 압연방향에 주의한다.
(정답률: 82%)
  • 후판을 용접할 때는 용접열을 줄여 변형을 방지해야 하므로, 용입이 깊은 용접법을 사용하여 용접 층수를 줄이는 것이 올바른 설계 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 용접 잔류응력 등 인장응력이 걸리거나, 특정의 부식 환경으로 될 때 발생하는 용접 이음의 부식은?

  1. 입계부식
  2. 틈새부식
  3. 응력부식
  4. 접촉부식
(정답률: 77%)
  • 용접 잔류응력이나 인장응력이 작용하는 특정한 부식 환경에서 발생하는 부식 현상을 응력부식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 일반적인 용접구조물의 조립순서를 결정할 때 고려해야 할 사항으로 틀린 것은?

  1. 변형 발생 시 변형제거가 용이해야 한다.
  2. 수축이 큰 이음보다 적은 이음을 먼저 용접한다.
  3. 구조물의 형상을 고정하고 지지할 수 있어야 한다.
  4. 변형 및 잔류응력을 경감할 수 있는 방법을 채택한다.
(정답률: 83%)
  • 용접 변형을 최소화하기 위해서는 수축이 큰 이음부를 먼저 용접한 후, 수축이 작은 부분을 나중에 용접하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 용접 결함 중 치수상의 결함이 아닌 것은?

  1. 변형
  2. 치수 불량
  3. 형상 불량
  4. 슬래그 섞임
(정답률: 78%)
  • 용접 결함은 크게 치수상 결함과 구조상 결함으로 나뉩니다. 변형, 치수 불량, 형상 불량은 외형적인 치수와 관련된 결함이지만, 슬래그 섞임은 용접 내부의 불순물로 인한 구조상 결함에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 용융된 금속이 모재와 잘못 녹아 어울리지 못하고 모재에 덮인 상태의 결함은?

  1. 스패터
  2. 언더컷
  3. 오버랩
  4. 기공
(정답률: 78%)
  • 오버랩은 용융된 금속이 모재와 제대로 융합되지 않은 채, 용입이 불충분한 상태에서 모재 표면을 단순히 덮어버린 결함을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 용접이음부의 흠 형상을 선택할 때 고려해야 할 사항이 아닌 것은?

  1. 용착 금속의 양이 많을 것
  2. 경제적인 시공이 가능할 것
  3. 완전한 용접부가 얻어질 수 있을 것
  4. 홈 가공이 쉽고 용접하기가 편할 것
(정답률: 83%)
  • 용접이음부의 홈 형상은 구조적 안정성과 경제성을 위해 가급적 용착 금속의 양이 적게 되도록 설계하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 용접준비 사항 중 용접 변형 방지를 위해 사용하는 것은?

  1. 앤빌(anvil)
  2. 스트롱백(strong back)
  3. 터닝 롤러(turing roller)
  4. 용접 머니퓰레이터(welding manipulator)
(정답률: 68%)
  • 스트롱백(strong back)은 용접 시 발생하는 열변형을 억제하기 위해 피용접재를 강하게 구속시키는 지그의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 용접구조물 시공 시 비틀림 변형을 경감하기 위한 방법으로 틀린 것은?

  1. 용접 지그를 활용한다.
  2. 집중 용접을 피하여 작업한다.
  3. 이음부의 맞춤을 정확하게 한다.
  4. 용접 순서는 구속이 없는 자유단에서부터 구속이 큰 부분으로 진행한다.
(정답률: 83%)
  • 용접구조물의 비틀림 변형을 방지하기 위해서는 용접 순서를 구속이 큰 부분에서부터 구속이 없는 자유단 방향으로 진행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 허용응력을 계산하는 식으로 옳은 것은?

  1. 허용응력=하중/단면적
  2. 허용응력=단면적/하중
  3. 허용응력=변형량/단면적
  4. 허용응력=단면적/변형량
(정답률: 64%)
  • 허용응력은 재료에 가해지는 하중을 그 하중이 작용하는 단면적으로 나누어 계산합니다.
    ① [기본 공식] $ \sigma = \frac{F}{A} $ (허용응력 = 하중 / 단면적)
    ② [숫자 대입] (해당 없음)
    ③ [최종 결과] $ \text{허용응력} = \frac{\text{하중}}{\text{단면적}} $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 위보기 자세를 의미하는 기호는?

  1. F
  2. H
  3. V
  4. O
(정답률: 87%)
  • 용접 자세 기호에서 위보기 자세는 O(OH)로 표기합니다.

    오답 노트
    F: 아래보기
    H: 수평
    V: 수직
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접일반 및 안전관리

41. 피복 아크 용접 작업 중 스패터가 발생하는 원인으로 가장 거리가 먼 것은?

  1. 운봉이 불량할 때
  2. 전류가 너무 높을 때
  3. 아크 길이가 너무 짧을 때
  4. 건조되지 않은 용접봉을 사용했을 때
(정답률: 75%)
  • 스패터는 아크 길이가 너무 길 때 주로 발생합니다. 따라서 아크 길이가 너무 짧을 때는 발생 원인으로 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 46.7리터의 산소용기에 150kgf/cm2이 되게 산소를 충전하였고, 이것을 대기 중에서 환산하면 산소는 약 몇 리터 인가?

  1. 4090
  2. 5030
  3. 6100
  4. 7005
(정답률: 67%)
  • 가스 용기의 대기 중 환산 용량은 용기의 내용적에 충전 압력을 곱하여 계산합니다.
    $$\text{환산 용량} = \text{용기 내용적} \times \text{압력}$$
    $$V = 46.7 \times 150$$
    $$V = 7005$$
    따라서 환산 산소량은 $7005$ 리터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 피복 아크 용접 중 용접보에서 모재로 용융금속이 이행하는 방식이 아닌 것은?

  1. 단락형
  2. 용단형
  3. 스프레이형
  4. 글로뷸러형
(정답률: 57%)
  • 피복 아크 용접의 용적 이행 방식에는 단락형, 글로뷸러형, 스프레이형, 맥동이행 등이 있으며, 용단형은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. TIG용접 시 안전사항에 대한 설명으로 틀린 것은?

  1. 용접기 덮개를 벗기는 경우 반드시 전원 스위치를 켜고 작업한다.
  2. 제어장치 및 토치 등 전기계통의 절연 상태를 항상 점검해야 한다.
  3. 전원과 제어장치의 접지 단자는 반드시 지면과 접지되도록 한다.
  4. 케이블 연결부와 단자의 연결 상태가 느슨해졌는지 확인하여 조치한다.
(정답률: 87%)
  • 전기 작업 시 안전을 위해 용접기 덮개를 벗기거나 내부를 점검할 때는 반드시 전원 스위치를 끄고 전원을 차단한 상태에서 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 연납땜에 가장 많이 사용하는 용가재는?

  1. 구리납
  2. 망간납
  3. 주석납
  4. 황동납
(정답률: 59%)
  • 연납땜(솔더링)에서는 융점이 낮은 용가재를 사용하며, 일반적으로 주석과 납의 합금인 주석납을 가장 많이 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 가스용접에서 수소가스 충전용기의 도색 표시로 옳은 것은?

  1. 회색
  2. 백색
  3. 청색
  4. 주황색
(정답률: 73%)
  • 가스 충전 용기는 가스 종류별로 도색 색상이 규정되어 있으며, 수소 가스 충전 용기는 주황색으로 도색합니다.

    오답 노트
    회색: 프로판, 아르곤
    백색: 암모니아
    청색: 탄산가스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 산소-아세틸렌 용접에서 후진법과 비교한 전진법의 특징으로 틀린 것은?

  1. 용접변형이 크다.
  2. 용접속도가 느리다.
  3. 열 이용률이 나쁘다.
  4. 산화의 정도가 약하다.
(정답률: 51%)
  • 가스용접의 전진법은 후진법과 비교했을 때 산화의 정도가 더 심한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 아크용접기의 보수 및 점검 시 유의해야할 사항으로 틀린 것은?

  1. 회전부와 가동부분에 윤활유가 없도록 한다.
  2. 용접기는 습기나 먼지 많은 곳에 설치하지 않도록 한다.
  3. 2차측 단자의 한쪽과 용접기 케이스는 접지를 확실히 해 둔다.
  4. 탭 전환의 전기적 접속부는 샌드 페이퍼(sand paper)등으로 잘 닦아 준다.
(정답률: 71%)

  • 아크 용접기는 전자기기이면서 동시에 가동 부품이 포함된 장치입니다. 따라서 기계적인 마모를 방지하고 부드러운 작동을 위해 적절한 관리가 필요합니다.


    • 틀린 이유: 용접기의 가동 코일이나 회전 핸들 등 회전부와 가동 부분에는 마찰을 줄이고 부식을 방지하기 위해 주기적으로 윤활유(구리스 등)를 주입해야 합니다. '윤활유가 없도록 한다'는 설명은 기계적 고장을 유발할 수 있는 잘못된 관리 방법입니다.

  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 일반적인 가스압점의 특징으로 틀린 것은?

  1. 전력이 불필요하다.
  2. 용가재 및 용제가 불필요하다.
  3. 이음부의 탈탄층이 전혀 없다.
  4. 장치가 복잡하고 설비비가 비싸다.
(정답률: 68%)
  • 가스압점은 전력이 불필요하고 용가재나 용제가 필요 없으며, 이음부의 탈탄층이 전혀 없는 특징이 있습니다. 또한 설비비가 저렴하고 구조가 간단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 땜납의 구비조건으로 틀린 것은?

  1. 접합강도가 우수해야 한다.
  2. 모재보다 용융점이 높아야 한다.
  3. 표면장력이 적어 모재의 표면에 잘 퍼져야 한다.
  4. 유동성이 좋고 금속과의 친화력이 있어야 한다.
(정답률: 77%)
  • 땜납은 모재를 녹이지 않고 접합해야 하므로, 모재보다 용융점이 낮아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 가스 절단 시 예열불꽃의 세기가 강할 때 나타나는 현상으로 틀린 것은?

  1. 절단면이 거칠어진다.
  2. 역화를 일으키기 쉽다.
  3. 모서리가 용융되어 둥글게 된다.
  4. 슬래그 중 철 성분의 박리가 어려워진다.
(정답률: 48%)
  • 가스 절단 시 예열불꽃이 너무 강하면 과열로 인해 절단면이 거칠어지고, 모서리가 용융되어 둥글게 되며, 슬래그 내 철 성분의 박리가 어려워집니다. 하지만 예열불꽃의 세기가 강하다고 해서 역화를 쉽게 일으키는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 탄산가스 아크 용접에 대한 설명으로 틀린 것은?

  1. 가시 아크이므로 시공이 편리하다.
  2. 바람의 영향으로 받지 않으므로 방풍장치가 필요 없다.
  3. 전류 밀도가 높아 용입이 깊고, 용접 속도를 빠르게 할 수 있다.
  4. 단락 이행에 의하여 박판도 용접이 가능하며, 전자세 용접이 가능하다.
(정답률: 84%)
  • 탄산가스 아크 용접은 보호가스로 이산화탄소를 사용하므로 바람의 영향을 크게 받습니다. 따라서 풍속이 $2\text{m/s}$이상인 환경에서는 반드시 방풍장치를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 논 가스 아크 용접의 특징으로 옳은 것은?

  1. 보호가스나 용제를 필요로 한다.
  2. 용접장치가 복잡하고 운반이 불편하다.
  3. 보호가스의 발생이 적어 용접선이 잘 보인다.
  4. 용접 길이가 긴 용접물에 아크를 중단하지 않고 연속 용접을 할 수 있다.
(정답률: 59%)
  • 논 가스 아크 용접은 보호가스를 사용하지 않으므로 외부 환경의 제약이 적고, 용접 길이가 긴 용접물에 아크를 중단하지 않고 연속 용접을 할 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 초음파 용접으로 금속을 용접하고자 할 때 모재의 두께로 가장 적당한 것은?

  1. 0.01~2mm
  2. 3~5mm
  3. 6~9mm
  4. 10~15mm
(정답률: 62%)
  • 초음파 용접 시 모재의 적정 두께는 재질에 따라 다르며, 금속의 경우 $0.01\sim 2\text{mm}$가 가장 적당합니다.

    오답 노트
    플라스틱: $1\sim 5\text{mm}$가 적당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. AW 300의 교류 아크 용접기로 조정할 수 있는 2차 전류(A) 값의 범위는?

  1. 30~220A
  2. 40~330A
  3. 60~330A
  4. 120~480A
(정답률: 65%)
  • 교류 아크 용접기의 2차 전류 조정 범위는 전격 2차 전류의 $20\sim 110\%$ 범위로 계산합니다.
    ① [기본 공식]
    $$ \text{최소 전류} = \text{전격 전류} \times 0.2, \quad \text{최대 전류} = \text{전격 전류} \times 1.1 $$
    ② [숫자 대입]
    $$ 300 \times 0.2 = 60, \quad 300 \times 1.1 = 330 $$
    ③ [최종 결과]
    $$ 60\sim 330\text{A} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 가스절단에 사용하는 연료용 가스 중 발열량(kcal/m3)이 가장 낮은 것은?

  1. 수소
  2. 메탄
  3. 프로판
  4. 아세틸렌
(정답률: 55%)
  • 가스 절단용 연료 가스 중 수소의 발열량이 가장 낮습니다.

    오답 노트
    수소: 발열량이 가장 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 용접기호 중 수평 자세를 의미하는 것은?

  1. F
  2. H
  3. V
  4. O
(정답률: 84%)
  • 용접 자세 기호에서 수평 자세는 Horizontal의 앞 글자를 딴 H로 표기합니다.

    오답 노트
    F: 필렛 용접(Fillet)
    V: 수직 자세(Vertical)
    O: 전 자세(Overhead)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 카바이드(CaC2)의 취급 시 주의사항으로 틀린 것은?

  1. 카바이드는 인화성물질과 같이 보관한다.
  2. 카바이드 통을 개봉할 때 절단가위를 사용한다.
  3. 카바이드 운반 시 타격, 충격, 마찰을 주지 말아야 한다.
  4. 카바이드 개봉 후 뚜껑을 잘 닫아 습기가 침투되지 않도록 보관한다.
(정답률: 86%)
  • 카바이드는 물과 반응하면 가연성 가스인 아세틸렌이 발생하므로, 화재 및 폭발 위험을 방지하기 위해 인화성 물질과 함께 보관해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 토치를 사용하여 용접 부분의 뒷면을 따내거나 U형, H형의 용접흠으로 가공하기 위한 방법으로 가장 적당한 것은?

  1. 스카핑
  2. 분말 절단
  3. 가스 가우징
  4. 산소창 절단
(정답률: 69%)
  • 가스 가우징은 용접 결함이나 가접부 제거를 위해 가스 절단과 유사한 토치를 사용하여 용접 부분의 뒷면을 따내거나 U형, H형 등의 깊은 홈을 가공하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 접합할 모재를 고정시킨 후, 비소모식 틀을 이음부에 삽입시킨 후 회전하여 마찰열을 발생시켜 접합하는 것으로, 알루미늄 및 마그네슘 합금의 접합에 주로 활용되는 용접은?

  1. 오토콘 용접
  2. 레이저빔 용접
  3. 마찰 교반 용접
  4. 고주파 업셋용접
(정답률: 70%)
  • 마찰 교반 용접은 비소모식 툴을 회전시켜 발생하는 마찰열로 접합하는 방식으로, 주로 알루미늄 및 마그네슘 합금 접합에 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
