용접산업기사 필기 기출문제복원 (2018-08-19)

용접산업기사 2018-08-19 필기 기출문제 해설

이 페이지는 용접산업기사 2018-08-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접산업기사
(2018-08-19 기출문제)

목록

1과목: 용접야금 및 용접설비제도

1. 강자성체인 Fe, Ni, Co의 자기 변태 온도가 낮은 것에서 높은 순으로 바르게 배열된 것은?

  1. Fe → Ni → Co
  2. Fe → Co → Ni
  3. Ni → Fe → Co
  4. Ni → Co → Fe
(정답률: 57%)
  • 강자성체 3요소의 자기 변태 온도(퀴리 온도)를 낮은 순서대로 배열하면 다음과 같습니다.
    $$Ni(350^{\circ}C) \rightarrow Fe(768^{\circ}C) \rightarrow Co(1120^{\circ}C)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 일반적인 탄소강에 함유된 5대 원소에 속하지 않는 것은?

  1. Mn
  2. Si
  3. P
  4. Cr
(정답률: 70%)
  • 탄소강의 5대 원소는 $C$(탄소), $Si$(규소), $Mn$(망간), $P$(인), $S$(황)입니다.

    오답 노트
    $Cr$: 5대 원소가 아닌 합금 원소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 탄소강의 표준조직이 아닌 것은?

  1. 페라이트
  2. 마텐자이트
  3. 펄라이트
  4. 시멘타이트
(정답률: 63%)
  • 마텐자이트는 표준조직이 아니라, 고온의 오스테나이트 상태에서 급랭(담금질)했을 때 생성되는 매우 단단한 침상조직입니다.

    오답 노트
    페라이트, 펄라이트, 시멘타이트: 탄소강의 표준조직에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 탈황을 촉진하기 위한 조건으로 틀린 것은?

  1. 비교적 고온이어야 한다.
  2. 슬래그의 염기도가 낮아야 한다.
  3. 슬래그의 유동성이 좋아야 한다.
  4. 슬래그 중의 산화철분이 낮아야 한다.
(정답률: 68%)
  • 탈황 반응을 촉진하기 위해서는 더 많은 산소 이온이 필요하므로 슬래그의 염기도가 높아야 합니다.

    오답 노트
    슬래그의 염기도가 낮아야 한다: 염기도가 높아야 탈황이 촉진됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 습기제거를 위한 용접봉의 건조 시 건조온도가 가장 높은 것은?

  1. 저수소계
  2. 라임티탄계
  3. 셀룰로오스계
  4. 고산화티탄계
(정답률: 85%)
  • 저수소계 용접봉은 습기를 흡수하기 쉬운 성질이 있어, 이를 제거하기 위해 $300 \sim 350^{\circ}C$ 정도의 높은 온도에서 $1 \sim 2$시간 동안 건조시켜 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 알루미늄 계열의 분류에서 번호대와 첨가 원소가 바르게 짝지어진 것은?

  1. 1000계 : 순금속 알루미늄(순도＞99.0%)
  2. 3000계 : 알루미늄-Si계 합금
  3. 4000계 : 알루미늄-Mg계 합금
  4. 5000계 : 알루미늄-Mn계 합금
(정답률: 61%)
  • 알루미늄 계열 분류에서 1000계는 순도 $99.0\%$이상의 순금속 알루미늄을 의미합니다.

    오답 노트
    3000계: Al-Mn계 합금
    4000계: Al-Si계 합금
    5000계: Al-Mg계 합금
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 원소 중 황(S)의 해를 방지할 수 있는 것으로 가장 적합한 것은?

  1. Mn
  2. Si
  3. Al
  4. Mo
(정답률: 75%)
  • Mn(망간)은 강도, 경도, 인성을 증가시키고 유동성을 향상시키며, 특히 황(S)과 결합하여 황의 해를 감소시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 균열 중 모재의 열팽창 및 수축에 의한 비틀림이 주원인이며, 필릿 용접이음부의 루트 부분에 생기는 균열은?

  1. 힐 균열
  2. 설퍼 균열
  3. 크레이터 균열
  4. 라미네이션 균열
(정답률: 39%)
  • 힐 균열은 용접열에 의한 모재의 열팽창과 수축으로 인해 비틀림이 발생하며, 주로 필릿 용접이음부의 루트 부분에서 발생하는 균열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 용접하기 전 예열하는 목적이 아닌 것은?

  1. 수축 변형을 감소한다.
  2. 열영향부의 경도를 증가시킨다.
  3. 용접 금속 및 열영향부에 균열을 방지한다.
  4. 용접 금속 및 열영향부의 연성 또는 노치인성을 개선한다.
(정답률: 82%)
  • 용접 전 예열은 냉각 속도를 늦추어 열영향부와 용착금속의 급격한 경화를 방지하기 위해 수행합니다. 따라서 열영향부의 경도를 증가시킨다는 설명은 예열의 목적과 정반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 강을 연하게 하여 기계가공성을 향상시키거나, 내부 응력을 제거하기 위해 실시하는 열처리는?

  1. 불림(normalizing)
  2. 뜨임(tempering)
  3. 담금질(quenching)
  4. 풀림(annealing)
(정답률: 78%)
  • 풀림(annealing)은 재료를 가열 후 서서히 냉각시켜 내부 응력을 제거하고 결정 입자를 미세화하여 전연성을 높임으로써 기계가공성을 향상시키는 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 가는 실선으로 표시되는 것은?

  1. 외형선
  2. 숨은선
  3. 절단선
  4. 회전 단면선
(정답률: 49%)
  • 회전 단면선은 도면에서 가는 실선으로 표시하는 것이 원칙입니다.

    오답 노트
    외형선: 굵은 실선
    숨은선: 파선
    절단선: 굵은 실선과 가는 1점 쇄선의 조합
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 판의 맞대기 용접에서 위보기 자세를 나타내는 것은?

  1. H
  2. V
  3. O
  4. AP
(정답률: 91%)
  • 용접 자세 기호에서 O(Overhead)는 위보기 자세를 의미합니다.

    오답 노트
    H: 수평 자세
    V: 수직 자세
    AP: 전자세
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 치수기입 방법의 일반 형식 중 잘못 표시된 것은?

  1. 각도 치수 :
  2. 호의 길이 치수 :
  3. 현의 길이 치수 :
  4. 변의 길이 치수 :
(정답률: 84%)
  • 제시된 이미지는 각도 치수가 아니라 현의 길이를 나타내는 치수기입법이므로 잘못 표시된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 핸들이나 바퀴의 암 및 리브 훅, 축 구조물의 부재 등에 절단면을 90° 회전하여 그린 단면도는?

  1. 회전 단면도
  2. 부분 단면도
  3. 한쪽 단면도
  4. 온 단면도
(정답률: 92%)
  • 회전 단면도는 핸들, 바퀴의 암, 리브, 축 등과 같이 단면의 모양이 일정한 부재의 단면을 $90^{\circ}$ 회전시켜 투상도 내외에 그리는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 아래 그림의 화살표 쪽의 인접부분을 참고로 표시하는 데 사용하는 선의 명칭은?

  1. 가상선
  2. 숨은선
  3. 외형선
  4. 파단선
(정답률: 68%)
  • 가상선은 가는 2점 쇄선으로 그리며, 의 화살표 부분처럼 인접 부분을 참고로 표시하거나 가공 전후의 모양을 나타낼 때 사용합니다.

    오답 노트
    숨은선: 파선으로 표시함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 심(Seam) 용접이음 기호로 맞는 것은?

(정답률: 85%)
  • 심(seam) 용접이음 기호는 와 같이 표시합니다.

    오답 노트
    점(spot) 용접:
    이면 용접:
    표준 육성:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. X, Y, Z방향의 축을 기준으로 공간상에 하나의 점을 표시할 때 각 축에 대한 X, Y, Z에 대응하는 좌표값으로 표시하는 CAD 시스템의 좌표계의 명칭은?

  1. 극좌표계
  2. 직교좌표계
  3. 원통좌표계
  4. 구면좌표계
(정답률: 62%)
  • 직교좌표계는 $X, Y, Z$와 같이 서로 직교하는 축을 기준으로 공간상의 한 점을 각 축에 대응하는 좌표값으로 표시하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도면에 치수를 기입할 때의 유의 사항으로 틀린 것은?

  1. 치수는 계산할 필요가 없도록 기입하여야 한다.
  2. 치수는 중복 기입하여 도면을 이해하기 쉽게 한다.
  3. 관련되는 치수는 가능한 한곳에 보아서 기입한다.
  4. 치수는 될 수 있는 대로 주투상도에 기입해야 한다.
(정답률: 82%)
  • 도면에 치수를 기입할 때는 도면의 명확성과 효율성을 위해 중복 기입을 하지 않는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

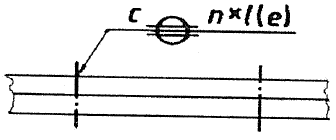

19. 다음 KS 용접기호에서 C가 의미하는 것은?

  1. 용접 강도
  2. 용접 길이
  3. 루트 간격
  4. 용접부의 너비
(정답률: 67%)

  • 심용접 기호에서 $c$는 용접부의 너비를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기계제도에 사용하는 문자의 종류가 아닌 것은?

  1. 한글
  2. 알파벳
  3. 상형문자
  4. 아라비아 숫자
(정답률: 78%)
  • 기계제도 도면에는 표준화된 한글, 알파벳, 아라비아 숫자를 사용하며, 상형문자는 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접구조설계

21. 잔류 응력 측정법의 분류에서 정량적 방법에 속하는 것은?

  1. 부식법
  2. 자기적 방법
  3. 응력 이완법
  4. 경도에 의한 방법
(정답률: 48%)
  • 응력 이완법은 재료를 인장시키면서 스트레인 게이지를 통해 구체적인 측정치를 산출하므로 정량적 측정 방법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 저온 균열의 발생에 가장 큰 영향을 주는 것은?

  1. 피닝
  2. 후열처리
  3. 예열처리
  4. 용착금속의 확산성 수소
(정답률: 69%)
  • 저온 균열은 잔류응력, 용착금속 내의 확산성 수소 가스, 그리고 용접부나 열영향부(HAZ)의 경화 현상에 의해 주로 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림의 용착 방법 종류로 옳은 것은?

  1. 전진법
  2. 후진법
  3. 비석법
  4. 덧살 올림법
(정답률: 88%)
  • 제시된 이미지 와 같이 홈의 바닥부터 위쪽으로 층층이 살을 쌓아 올리며 용접하는 방식은 덧살 올림법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 예열에 관한 설명으로 틀린 것은?

  1. 용접부와 인접한 모재의 수축응력을 감소시키기 위하여 예열을 한다.
  2. 냉각속도를 지연시켜 열영향부와 용착금속의 경화를 방지하기 위하여 예열을 한다.
  3. 냉각속도를 지연시켜 용접금속 내에 수소성분을 배출함으로써 비드 밑 균열을 방지한다.
  4. 탄소성분이 높을수록 입계점에서의 냉각속도가 느리므로 예열을 할 필요가 없다.
(정답률: 86%)
  • 탄소 성분이 높을수록 냉각 시 경화되기 쉽고 균열 발생 가능성이 커지므로, 냉각 속도를 늦추기 위한 예열이 반드시 필요합니다. 따라서 탄소 성분이 높을수록 예열을 할 필요가 없다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 피복 아크 용접에서 언더컷(under cut)의 발생 원인으로 가장 거리가 먼 것은?

  1. 용착부가 급냉 될 때
  2. 아크길이가 너무 길 때
  3. 용접전류가 너무 높을 때
  4. 용접봉의 운봉속도가 부적당할 때
(정답률: 69%)
  • 언더컷은 주로 용접 전류가 너무 높거나, 아크 길이가 너무 길 때, 또는 운봉 속도가 부적절하여 모재의 홈이 제대로 채워지지 않아 발생합니다. 용착부가 급냉되는 현상은 언더컷의 직접적인 발생 원인과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 그림과 같은 형상의 용접이음 종류는?

  1. 십자 이음
  2. 모서리 이음
  3. 겹치기 이음
  4. 변두리 이음
(정답률: 70%)
  • 제시된 이미지 는 두 부재를 겹쳐 놓고 그 변두리(가장자리)를 용접하는 형태이므로 변두리 이음에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 금속에 열을 가했을 경우 변화에 대한 설명으로 틀린 것은?

  1. 팽창과 수축의 정도는 가열된 면적의 크기에 반비례한다.
  2. 구속된 상태의 팽창과 수축은 금속의 변형과 잔류응력을 생기게 한다.
  3. 구속된 상태의 수축은 금속이 그 장력에 견딜만한 연성이 없으면 파단한다.
  4. 금속은 고온에서 압축응력을 받으면 잘 파단되지 않으며, 인장력에 대해서는 파단되기 쉽다.
(정답률: 61%)
  • 금속은 가열 시 원자 운동이 활발해져 팽창하고, 냉각 시 운동이 줄어들어 수축합니다. 이때 팽창과 수축의 정도는 가열된 면적의 크기에 비례하여 나타나므로, 반비례한다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 용접구조물의 피로 강도를 향상시키기 위한 주의사항으로 틀린 것은?

  1. 가능한 응력 집중부에 용접부가 집중되도록 할 것
  2. 냉간가공 또는 야금적 변태 등에 의하여 기계적인 강도를 높일 것
  3. 열처리 또는 기계적인 방법으로 용접부 잔류응력을 완화시킬 것
  4. 표면가공 또는 다듬질 등을 이용하여 단면이 급변하는 부분을 최소화 할 것
(정답률: 82%)
  • 피로 강도를 높이기 위해서는 응력 집중 현상을 방지해야 하므로, 가능한 응력 집중부에 용접부가 집중되지 않도록 설계하고 배치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 가늘고 긴 망치로 용접 부위를 계속적으로 두들겨 줌으로써 비드 표면층에 성질 변화를 주어 용접부의 인장 잔류 응력을 완화시키는 방법은?

  1. 피닝법
  2. 역변형법
  3. 취성 경감법
  4. 저온 응력 완화법
(정답률: 88%)
  • 피닝법은 망치 등으로 용접부를 두드려 표면층에 소성 변형을 줌으로써 인장 잔류 응력을 압축 응력으로 변환시켜 완화시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 용접부에 발생하는 인장응력(σ1)은 약 몇 MPa인가? (단, 용접길이, 두께의 단위는 mm이다.)

  1. 14.6
  2. 16.7
  3. 21.6
  4. 26.6
(정답률: 56%)
  • 인장응력은 하중을 단면적으로 나누어 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{25000}{10 \times 150}$
    ③ [최종 결과] $\sigma = 16.7$
    따라서 인장응력은 $16.7\text{ MPa}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 일반적인 자분탐상 검사를 나타내는 기호는?

  1. UT
  2. PT
  3. MT
  4. RT
(정답률: 74%)
  • 자분탐상 검사는 Magnetic Particle Testing의 약자로 MT라고 표기합니다.

    오답 노트
    UT: 초음파 검사
    PT: 침투탐상 검사
    RT: 방사선 검사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 인장강도 P, 사용응력 σ, 허용응력 σa라 할 때, 안전율을 구하는 공식으로 옳은 것은?

  1. 안전율 = P/(σ×σa)
  2. 안전율 = P/σa
  3. 안전율 = P/(2×σ)
  4. 안전율 = P/σ
(정답률: 63%)
  • 안전율은 재료가 견딜 수 있는 최대 강도(인장강도)를 실제 허용하는 응력으로 나눈 값으로 정의합니다.
    ① [기본 공식] $\text{안전율} = \frac{P}{\sigma_{a}}$
    ② [숫자 대입] (공식 동일)
    ③ [최종 결과] $\text{안전율} = \frac{P}{\sigma_{a}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 일반적인 침투 탐상 검사의 특징으로 틀린 것은?

  1. 제품의 크기, 형상 등에 크게 구애를 받지 않는다.
  2. 주변 환경의 오염도, 습도, 온도와 무관하게 항상 검사가 가능하다.
  3. 철, 비철, 플라스틱, 세라믹 등 거의 모든 제품에 적용이 용이하다.
  4. 시험 표면이 침투제 등과 반응하여 손상을 입는 제품은 검사할 수 없다.
(정답률: 73%)
  • 침투 탐상 검사는 침투액을 표면에 도포하여 결함을 찾는 방식이므로, 표면의 오염도나 주변의 온도, 습도 등 환경 요인에 따라 검사 결과에 영향을 받을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 용접사의 기량과 무관한 결함은?

  1. 용입불량
  2. 슬래그 섞임
  3. 크레이터균열
  4. 라미네이션균열
(정답률: 77%)
  • 라미네이션균열은 강재 제조 과정에서 비금속 개재물이나 기포 등이 압연 방향으로 평행하게 늘어나 층 모양으로 분리되는 내부 결함이므로, 용접사의 기량과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 처음 길이가 340mm 인 용접 재료를 길이방향으로 인장시험 한 결과 390mm가 되었다. 이 재료의 연신율은 약 몇 %인가?

  1. 12.8
  2. 14.7
  3. 17.8
  4. 87.2
(정답률: 62%)
  • 재료가 인장 하중을 받아 늘어난 비율을 계산하는 연신율 공식을 적용합니다.
    ① [기본 공식] $\text{연신율} = \frac{L_{f} - L_{0}}{L_{0}} \times 100$
    ② [숫자 대입] $\text{연신율} = \frac{390 - 340}{340} \times 100$
    ③ [최종 결과] $\text{연신율} = 14.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 본 용접을 시행하기 전에 좌우의 이음 부분을 일시적으로 고정하기 위한 짧은 용접은?

  1. 후용접
  2. 점용접
  3. 가용접
  4. 선용접
(정답률: 91%)
  • 본 용접을 하기 전, 부재의 위치를 정확하게 잡고 일시적으로 고정하기 위해 짧게 용접하는 것을 가용접이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 맞대기 용접 시 부등형 용접 흠을 사용하는 이유로 가장 거리가 먼 것은?

  1. 수축 변형을 적게 하기 위할 때
  2. 흠의 용적을 가능한 크게 하기 위할 때
  3. 루트 주위를 가우징 해야 할 경우 가우징을 쉽개 하기 위할 때
  4. 위보기 용접을 할 경우 용착량을 적게 하여 용접 시공을 쉽게 해야 할 때
(정답률: 51%)
  • 부등형 용접 홈을 사용하는 핵심 목적은 홈의 용적을 가능한 작게 하여 용착량을 줄이고, 이에 따라 입열량을 낮춰 수축 변형과 결함을 최소화하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 판 두께가 25mm 이상인 연강에서는 주위의 기온이 0℃ 이하로 내려가면 저온 균열이 발생할 우려가 있다. 이것을 방지하기 위한 예열온도는 얼마정도로 하는 것이 좋은가?

  1. 50~70℃
  2. 100~150℃
  3. 200~250℃
  4. 300~350℃
(정답률: 51%)
  • 연강을 $0^{\circ}\text{C}$이하의 저온에서 용접할 때 저온 균열을 방지하기 위해서는 이음 양쪽 폭 $100\text{mm}$ 정도를 $40\sim75^{\circ}\text{C}$ 정도로 예열하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 용접을 실시하면 일부 변형과 내부에 응력이 남는 경우가 있는데 이것을 무엇이라고 하는가?

  1. 인장응력
  2. 공칭응력
  3. 잔류응력
  4. 전단응력
(정답률: 91%)
  • 용접 시 발생하는 국부적인 가열과 냉각으로 인해 구조물 내부에 변형과 함께 남게 되는 응력을 잔류응력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용접구조물을 설계할 때 주의해야 할 사항으로 틀린 것은?

  1. 용접구조물은 가능한 균형을 고려한다.
  2. 용접성, 노치인성이 우수한 재료를 선택하여 시공하기 쉽게 설계한다.
  3. 중요한 부분에서 용접이음의 집중, 접근, 교차가 되도록 설계한다.
  4. 후판을 용접할 경우는 용입이 깊은 용접법을 이용하여 층수를 줄이도록 한다.
(정답률: 76%)
  • 용접구조물 설계 시 용접이음이 한곳에 너무 집중되거나 교차되면 응력 집중으로 인해 균열이나 파손의 위험이 커지므로, 중요한 부분일수록 이음의 집중과 교차를 피하도록 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접일반 및 안전관리

41. 상온에서 강하게 압축함으로써 경계면을 국부적으로 소성 변형시켜 압접하는 방법은?

  1. 냉간 압접
  2. 가스 압접
  3. 테르밋 용접
  4. 초음파 용접
(정답률: 62%)
  • 냉간 압접은 상온에서 강한 압력을 가해 금속 표면의 산화막을 파괴하고, 결정 격자점의 금속 이온 간 상호 작용과 확산을 통해 접합하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 피복 아크 용접에서 감전으로부터 용접사를 보호하는 장치는?

  1. 원격 제어 장치
  2. 핫 스타트 장치
  3. 전격 방지 장치
  4. 고주파 발생 장치
(정답률: 91%)
  • 피복 아크 용접 시 무부하 전압이 높으면 용접봉 홀더 부분을 통해 감전될 위험이 크므로, 이를 방지하기 위해 전격 방지 장치를 설치하여 용접사를 보호합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 T형 필릿 용접을 나타낸 것은?

(정답률: 93%)
  • T형 필릿 용접은 두 모재가 서로 직각(T자 형태)으로 교차하는 지점을 용접하는 방식입니다.
    따라서 정답은 입니다.

    오답 노트
    : 맞대기 용접
    : 모서리 용접
    : 겹치기 용접
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 납땜에 쓰이는 용제(flux)가 갖추어야 할 조건으로 가장 적합한 것은?

  1. 납땜 후 슬래그 제거가 어려울 것
  2. 청정한 금속면의 산화를 촉진 시킬 것
  3. 침지땜에 사용되는 것은 수분을 함유할 것
  4. 모재와 친화력을 높일 수 있으며 유동성이 좋을 것
(정답률: 86%)
  • 납땜용 용제(flux)는 모재 표면의 산화물을 제거하고 납의 젖음성을 좋게 하여 접합력을 높여야 하므로, 모재와 친화력을 높일 수 있으며 유동성이 좋아야 합니다.

    오답 노트
    납땜 후 슬래그 제거가 어려울 것: 제거가 쉬워야 함
    청정한 금속면의 산화를 촉진 시킬 것: 산화를 방지해야 함
    침지땜에 사용되는 것은 수분을 함유할 것: 수분은 제거되어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다전극 서브머지드 아크 용접 중 두 개의 전극 와이어를 독립된 전원에 접속하여 용접선에 따라 전극의 간격을 10~30mm 정도로 하여 2개의 전극 와이어를 동시에 녹게 함을써 한꺼번에 많은 양의 용착금속을 얻을 수 있는 것은?

  1. 다전식
  2. 탠덤식
  3. 횡직렬식
  4. 횡병렬식
(정답률: 57%)
  • 두 개의 전극 와이어를 독립된 전원에 접속하여 10~30mm 간격으로 동시에 녹여 용착량을 늘리는 방식은 탠덤식입니다.
    탠덤식은 비드 폭이 좁고 용입이 깊으며, 단전극 대비 2배 이상의 빠른 용접 속도를 얻을 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 가스 용접 시 전진법에 비교한 후진법의 장점으로 가장 거리가 먼 것은?

  1. 열 이용율이 좋다.
  2. 용접 변형이 작다.
  3. 용접속도가 빠르다.
  4. 판두께가 얇은 것(3~4mm)에 적당하다.
(정답률: 67%)
  • 후진법은 열 이용률이 좋고 변형이 적으며 속도가 빠르다는 장점이 있지만, 박판보다는 두꺼운 후판 용접에 적합한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. ø3.2mm인 용접봉으로 연강 판울 가스 용접하려 할 때 선택하여야 할 가장 적합한 판재의 두께는 몇 mm인가?

  1. 4.4
  2. 6.6
  3. 7.5
  4. 8.8
(정답률: 58%)
  • 가스 용접 시 용접봉의 지름은 판재 두께의 절반에 $1\text{mm}$를 더한 값으로 선정합니다.
    ① [기본 공식] $D = \frac{T}{2} + 1$
    ② [숫자 대입] $3.2 = \frac{T}{2} + 1$
    ③ [최종 결과] $T = 4.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 가스 용접용 용제에 관한 설명 중 틀린 것은?

  1. 용제는 건조한 분말, 페이스트 또는 용접봉 표면에 피복한 것도 있다.
  2. 용제의 융점은 모재의 융점보다 낮은 것이 좋다.
  3. 연강재료를 가스 용접할 대에는 용제를 사용하지 않는다.
  4. 용제는 용접 중에 발생하는 금속의 산화물을 용해하지 않는다.
(정답률: 47%)
  • 용제는 용접 중에 발생하는 금속의 산화물이나 비금속 개재물을 용해하여 융점이 낮은 슬래그를 형성함으로써 용착금속의 성질을 향상시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 압접에 속하는 용접법은?

  1. 단접
  2. 가스 용접
  3. 전자빔 용접
  4. 피복 아크 용접
(정답률: 71%)
  • 압접은 가압력을 이용하여 접합하는 용접법으로, 단접, 냉간압접, 저항용접, 유도가열용접, 초음파용접, 마찰용접 등이 이에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. MIG 용접에 관한 설명으로 틀린 것은?

  1. CO2가스 아크 용접에 비해 스패터의 발생이 많아 깨끗한 비드를 얻기 힘들다.
  2. 수동 피복 아크 용접에 비해 용접 속도가 빠르다.
  3. 정전압 특성 또는 상승특성이 있는 직류용접기가 사용된다.
  4. 전류 밀도가 높아 3mm 이상의 두꺼운 판의 용접에 능률적이다.
(정답률: 69%)
  • MIG 용접은 $\text{CO}_2$가스 아크 용접과 동일한 용극식 용접법으로, 스패터 발생량과 비드 품질이 서로 비슷합니다. 따라서 $\text{CO}_2$가스 아크 용접에 비해 스패터 발생이 많아 깨끗한 비드를 얻기 힘들다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 판 두께가 12.7mm인 강판을 가스, 절단하려 할 때 표준 드래그의 길이는 2.4mm이다. 이 때 드래그는 약 몇 %인가?

  1. 18.9
  2. 32.1
  3. 42.9
  4. 52.4
(정답률: 62%)
  • 가스 절단 시 드래그 백(Drag)은 판 두께에 대한 드래그 길이의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{Drag} = \frac{\text{Drag Length}}{\text{Plate Thickness}} \times 100$
    ② [숫자 대입] $\text{Drag} = \frac{2.4}{12.7} \times 100$
    ③ [최종 결과] $\text{Drag} = 18.9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 피복 아크 용접봉에서 피복 배합체의 성분 중 슬래그 생성제의 역할이 아닌 것은?

  1. 급냉 방지
  2. 균일한 전류 유지
  3. 산화와 절화 방지
  4. 기공, 내부결함 방지
(정답률: 68%)
  • 슬래그 생성제는 용융 금속 표면을 덮어 산화와 질화를 방지하고, 냉각 속도를 늦춰 급냉 방지 및 기공과 내부 결함을 억제하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 아크 에어 가우징에 관한 설명으로 가장 적합한 것은?

  1. 비철금속에는 적용되지 않는다.
  2. 압축공기의 압력은 1~2kg/cm2 정도가 가장 좋다.
  3. 용접 균열부분이나 용접 결함부를 제거하는데 사용한다.
  4. 그라인딩이나 가스 가우징보다 작업 능률이 낮다.
(정답률: 60%)
  • 아크 에어 가우징은 탄소 전극봉과 고속의 압축공기를 이용하여 용융 금속을 불어내어 홈을 파는 방법으로, 주로 용접 균열이나 결함부를 제거하는 데 사용됩니다.

    오답 노트
    비철금속에는 적용되지 않는다: 비철금속에도 적용 가능함
    압축공기의 압력은 1~2kg/cm² 정도가 가장 좋다: $0.5 \sim 0.7$ MPa 정도가 적당함
    그라인딩이나 가스 가우징보다 작업 능률이 낮다: 작업 능률이 더 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 일반적인 서브머지드 아크 용접에 대한 설명으로 틀린 것은?

  1. 용접 전류를 증가시키면 용입이 증가한다.
  2. 용접 전압이 증가하면 비드 폭이 넓어진다.
  3. 용접 속도가 증가하면 비드 폭과 용입이 감소한다.
  4. 용접 와이어 지름이 증가하면 용입이 깊어진다.
(정답률: 63%)
  • 동일한 전류 조건에서 용접 와이어의 지름이 증가하면 와이어를 녹이는 데 더 많은 에너지가 소모되어 용입 깊이는 오히려 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 피복 아크 용접기의 구비조건으로 틀린 것은?

  1. 역률 및 효율이 좋아야 한다.
  2. 구조 및 취급이 간단해야 한다.
  3. 사용 중에 온도 상승이 커야 한다.
  4. 용접전류 조정이 용이하여야 한다.
(정답률: 90%)
  • 피복 아크 용접기는 장시간 안정적인 작업과 안전을 위해 사용 중 온도 상승이 적어야 하며, 과열을 방지하는 구조여야 합니다.

    오답 노트
    사용 중에 온도 상승이 커야 한다: 과열은 기기 고장 및 안전사고의 원인이 되므로 온도 상승이 적어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 폭발위험이 가장 큰 산소 : 아세틸렌가스의 혼합비율은?

  1. 85 : 15
  2. 75 : 25
  3. 25 : 75
  4. 15 : 85
(정답률: 61%)
  • 산소와 아세틸렌의 혼합 가스 중 폭발 위험이 가장 큰 비율은 산소 85%, 아세틸렌 15%의 비율일 때입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 절단산소의 순도가 낮은 경우 발생하는 현상이 아닌 것은?

  1. 절단속도가 늦어진다.
  2. 절단흠의 폭이 좁아진다.
  3. 산소의 소비량이 증가된다.
  4. 절단 개시 시간이 길어진다.
(정답률: 62%)
  • 산소의 순도가 낮으면 연소 효율이 떨어져 절단 속도가 늦어지고, 산소 소비량과 절단 개시 시간이 증가하며, 절단 홈의 폭은 오히려 넓어지게 됩니다.

    오답 노트
    절단흠의 폭이 좁아진다: 순도가 낮으면 절단면이 거칠어지고 폭이 넓어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 아크 용접 작업 중 전격에 관련된 설명으로 옳지 않은 것은?

  1. 용접 홀더를 맨손으로 취급하지 않는다.
  2. 습기찬 작업복, 장갑 등을 착용하지 않는다.
  3. 전격 받은 사람을 발견하였을 때에는 즉시 맨손으로 잡아당긴다.
  4. 오랜 시간 작업을 중단할 때에는 용접기의 스위치를 끄도록 한다.
(정답률: 92%)
  • 전격 사고 발생 시 구조자가 맨손으로 피해자를 잡아당기면 구조자까지 함께 감전될 위험이 매우 큽니다. 전원을 즉시 차단하거나, 절연체를 이용하여 피해자를 떼어내야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 교류 아크용접기 중 가변 저항의 변화로 용접 전류를 조정하며, 조작이 간단하고 원격 제어가 가능한 것은?

  1. 탭 전환형
  2. 가동 코일형
  3. 가동 철심형
  4. 가포화 리액터형
(정답률: 69%)
  • 가포화 리액터형은 가변 저항의 변화를 통해 용접 전류를 조정하는 방식입니다. 전기적 제어 방식이므로 소음이 적고 기계적 수명이 길며, 조작이 간단하여 원격 제어가 가능하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 구리(순동)를 불활성 가스 텅스텐 아크 용접으로 용접하려 할 때의 설명으로 틀린 것은?

  1. 보호가스는 아르곤 가스를 사용한다.
  2. 전류는 직류 정극성을 사용한다.
  3. 전극봉은 순수 텅스텐 봉을 사용하는 것이 가장 효과적이다.
  4. 박판을 용접할 때에는 아크열로 시작점에서 가열한 후 용융지가 형성될 때 용접한다.
(정답률: 50%)
  • 구리 용접 시에는 순수 텅스텐 봉보다 토륨 텅스텐 전극봉을 사용하는 것이 아크 안정성과 용입 측면에서 더 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
