정밀측정기능사 필기 기출문제복원 (2004-07-18)

정밀측정기능사
(2004-07-18 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. KS규격의 안전색채에서 녹색의 표시사항이 아닌 것은?

  1. 안전
  2. 위생
  3. 주의
  4. 피난
(정답률: 90%)
  • 정답은 "주의"입니다.

    KS규격의 안전색채는 안전에 관련된 정보를 전달하기 위해 사용되는 색상입니다. "안전", "위생", "피난"은 모두 안전에 관련된 정보를 전달하는 것이므로 안전색채에서 표시될 수 있습니다. 하지만 "주의"는 경고나 주의를 전달하는 것이므로 안전색채에서는 표시되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 보링 작업에서 사용되는 절삭공구 중 가장 많이 사용되는 것은?

  1. 엔드밀
  2. 드릴
  3. 바이트
  4. 호브
(정답률: 80%)
  • 보링 작업은 원통형 구멍을 만드는 작업으로, 이를 위해 가장 많이 사용되는 절삭공구는 바이트입니다. 바이트는 보링 작업에 최적화된 공구로, 원하는 크기와 깊이의 구멍을 정확하게 만들 수 있습니다. 엔드밀은 평면을 가공하는데 주로 사용되고, 드릴은 구멍을 뚫는데 사용되지만 보링 작업에는 적합하지 않습니다. 호브는 기어 가공에 사용되는 공구로, 보링 작업과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 지그(jig)를 구성하는 부품이 아닌 것은?

  1. 고정구(fixture)
  2. 부시(bush)
  3. 몸체(body)
  4. 바이트(bite)
(정답률: 83%)
  • 지그(jig)를 구성하는 부품으로는 고정구, 부시, 몸체가 있지만 바이트는 지그와 직접적으로 관련이 없는 부품이기 때문에 정답입니다. 바이트는 컴퓨터 용어로, 데이터의 최소 단위를 나타내는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 슬로터(Slotter)의 구성 요소가 아닌 것은?

  1. 호브
  2. 회전 테이블
  3. 램
  4. 테이블 안내면
(정답률: 78%)
  • 슬로터(Slotter)는 회전 테이블, 램, 테이블 안내면으로 구성되며, 호브는 슬로터와는 관련이 없는 기계 요소입니다. 호브는 기어를 제작하는데 사용되는 기계 요소로, 슬로터와는 기능과 구성이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 오일 컵(oil cup)으로부터 작은 구멍, 밸브 등으로 거의 일정량씩 급유하는 방법은?

  1. 적하급유법(drop oiling)
  2. 패드급유법(pad oiling)
  3. 튀김급유법(splash oiling)
  4. 원심급유법(centrifugal oiling)
(정답률: 90%)
  • 적하급유법은 오일 컵에서 작은 구멍이나 밸브를 통해 일정량씩 오일을 떨어뜨려 부품에 골고루 윤활유를 공급하는 방법입니다. 이 방법은 오일의 양을 정확하게 조절할 수 있어 부품에 과다한 윤활유가 공급되는 것을 방지할 수 있습니다. 또한 오일이 부품에 직접 떨어지기 때문에 정확한 위치에 윤활유를 공급할 수 있어 부품의 수명을 연장시키는 데 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

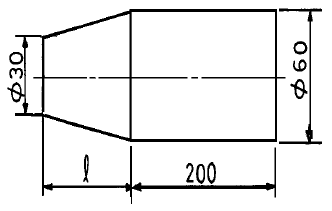

6. 다음 그림과 같이 선반에서 공작물을 테이퍼로 절삭가공할 때, 심압대의 편위 거리를 30mm로 하면 테이퍼부의 길이 ℓ 은 몇 mm 인가?

  1. 66.7
  2. 180.2
  3. 200
  4. 220
(정답률: 80%)
  • 테이퍼의 각도가 5도이므로, 심압대의 편위 거리 30mm에 대해 테이퍼의 길이 ℓ은 다음과 같이 구할 수 있다.

    tan(5도) = ℓ/30mm

    ℓ = 30mm x tan(5도) ≈ 2.6179mm

    하지만 문제에서 원하는 단위는 mm이므로, 소수점 이하를 버리고 ℓ = 2mm로 근사할 수 있다.

    따라서 정답은 200이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 니이형 밀링머신의 종류에 해당되지 않는 것은?

  1. 플레인 밀링 머신
  2. 만능 밀링 머신
  3. 수직 밀링 머신
  4. 편위 밀링 머신
(정답률: 83%)
  • 편위 밀링 머신은 일반적인 밀링 머신과는 다른 방식으로 작동합니다. 편위 밀링 머신은 작업물을 고정하고, 칼날을 이동시켜 작업을 수행합니다. 이에 반해, 일반적인 밀링 머신들은 작업물을 이동시키고, 칼날을 고정하여 작업을 수행합니다. 따라서 편위 밀링 머신은 일반적인 밀링 머신의 종류에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 방전 가공에 대한 특징 설명 중 틀린 것은?

  1. 전기 도체이면 쉽게 가공할 수 있다.
  2. 다듬질면은 전혀 방향성이 없다.
  3. 공구는 구리나 흑연 등의 연한 재료를 이용한다.
  4. 전극 전체에 걸리는 힘이 기계가공보다 아주 커서 얇은 판이나 가는 선의 가공이 어렵다.
(정답률: 89%)
  • 전기 도체이면 쉽게 가공할 수 있다는 것은 맞는 설명입니다. 다듬질면은 전혀 방향성이 없다는 것도 맞는 설명입니다. 공구는 구리나 흑연 등의 연한 재료를 이용한다는 것도 맞는 설명입니다. 하지만 전극 전체에 걸리는 힘이 기계가공보다 아주 커서 얇은 판이나 가는 선의 가공이 어렵다는 것은 틀린 설명입니다. 전극 전체에 걸리는 힘이 크다는 것은 사실이지만, 이는 오히려 얇은 판이나 가는 선의 가공이 더 쉽게 가능하다는 것을 의미합니다. 따라서 정답은 "전극 전체에 걸리는 힘이 기계가공보다 아주 커서 얇은 판이나 가는 선의 가공이 어렵다."가 됩니다.

    이유는 전극 전체에 걸리는 힘이 크기 때문에, 작은 부분을 가공할 때도 전체적으로 힘이 분산되어 작용하게 됩니다. 따라서 얇은 판이나 가는 선의 가공이 더 쉬워지는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 나사 측정에서 삼침(선)법 이란 궁극적으로 나사의 무엇을 측정하는 방법인가?

  1. 유효지름
  2. 바깥지름
  3. 골지름
  4. 피치
(정답률: 88%)
  • 삼침(선)법은 나사의 유효지름을 측정하는 방법입니다. 유효지름은 나사의 실제 지름으로, 바깥지름과 골지름 사이의 중간값입니다. 삼침(선)법은 바깥지름과 골지름을 측정하여 이를 이용해 유효지름을 계산합니다. 따라서 삼침(선)법은 나사의 유효지름을 정확하게 측정할 수 있는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연삭 숫돌 입자가 알루미나(Al2O3)인 경우 입자의 순도가 가장 높은 것은?

  1. 1A
  2. 4A
  3. 1C
  4. 4C
(정답률: 82%)
  • 알루미나(Al2O3)는 주로 4A족 원소인 알루미늄(Al)과 산소(O)로 이루어져 있습니다. 따라서 연삭 숫돌 입자의 순도가 가장 높은 것은 4A 입니다. 1A와 1C는 알칼리금속과 희토류 원소를 나타내는데, 이들은 알루미나와는 화학적으로 다른 성질을 가지고 있습니다. 4C는 탄소를 나타내는데, 이는 알루미나와는 전혀 다른 물질입니다. 따라서 4A가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. Fe-C 상태도에서 공정점은 탄소함유량이 약 몇 %인가?

  1. 6.67%
  2. 4.3%
  3. 1.7%
  4. 0.85%
(정답률: 84%)
  • Fe-C 상태도에서 공정점은 유동상태에서 고체와 함께 공존하는 탄소의 양이 최소가 되는 지점을 말합니다. 이 지점에서는 고체상태인 펄라이트와 액체상태인 오스테나이트가 함께 존재하며, 탄소함유량은 약 4.3%입니다. 이는 Fe-C 상태도에서 유동상태에서 고체와 액체가 함께 존재하는 영역인 유동상태 경계선에서 교차하는 지점이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 면심입방격자에 해당하는 금속으로만 이루어진 항은?

  1. Fe (철), Mg (마그네슘)
  2. Cr (크롬), Mo (몰리브덴)
  3. Zn (아연), W (텅스텐)
  4. Al (알루미늄), Cu (구리)
(정답률: 77%)
  • 면심입방격자는 FCC 구조를 가지며, FCC 구조를 가진 금속은 알루미늄과 구리입니다. 따라서 정답은 "Al (알루미늄), Cu (구리)"입니다. 다른 보기에 있는 금속들은 FCC 구조를 가지지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 내식성 알루미늄 합금에 해당되지 않는 것은?

  1. 라우탈(lautal)
  2. 하이드로 날륨(hydronalium)
  3. 알민(almin)
  4. 알드리(aldrey)
(정답률: 87%)
  • 라우탈(lautal)은 실제로는 존재하지 않는 합금으로, 가짜 합금이라고도 불립니다. 따라서 내식성 알루미늄 합금에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 운동용 나사에 해당되지 않는 것은?

  1. 사각나사
  2. 사다리꼴 나사
  3. 너클나사
  4. 관용나사
(정답률: 90%)
  • 운동용 나사는 일반적으로 사각나사, 사다리꼴 나사, 너클나사와 같은 형태를 가지고 있습니다. 하지만 관용나사는 이러한 형태를 가지지 않고, 일반적으로 기계나 장치를 조립할 때 사용되는 표준화된 나사입니다. 따라서 관용나사는 운동용 나사에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 강력한 흑연화 촉진 원소로서 탄소량을 증가시키는 것과 같은 효과를 가지며 주철의 응고 수축을 적게하는 원소는?

  1. Si
  2. Mn
  3. P
  4. S
(정답률: 81%)
  • Si는 주철 내부에서 흑연화를 촉진시키는 원소로서, 탄소와 결합하여 흑연을 형성하는데 도움을 줍니다. 이는 주철의 경도와 내식성을 향상시키는데 기여하며, 또한 응고 수축을 감소시켜 주철의 형태 안정성을 높입니다. Mn, P, S는 주철의 특성을 개선하는데 기여하지만, Si보다는 흑연화 촉진 효과가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계재료 및 기계요소

16. 지름 10 mm, 길이 300 mm의 탄소강에 2000 kgf의 하중이 작용할 때 늘어나는 길이는? (단, E = 2.1 × 104 kgf/mm2이다.)

  1. 0.036mm
  2. 0.36mm
  3. 2.1mm
  4. 21mm
(정답률: 77%)
  • 하중이 작용하면 탄성변형이 일어나게 되고, 이때 물체의 길이가 변화하게 됩니다. 이 변화된 길이는 하중과 물체의 재질에 따라 달라지게 됩니다. 이 문제에서는 탄소강의 재질과 지름, 길이, 그리고 하중이 주어졌으므로, 탄성변형에 의한 길이 변화를 구할 수 있습니다.

    먼저, 하중을 면적으로 나누어 단위 면적당 하중을 구합니다. 이를 응력이라고 합니다. 응력은 다음과 같이 구할 수 있습니다.

    응력 = 하중 / 단면적

    단면적은 원통의 경우 πr^2이므로, 이를 이용하여 응력을 구합니다.

    응력 = 2000 / (π(5)^2) = 25.46 kgf/mm^2

    다음으로, 탄소강의 탄성계수인 E와 길이, 지름, 응력을 이용하여 늘어나는 길이를 구합니다. 이를 변형률이라고 합니다. 변형률은 다음과 같이 구할 수 있습니다.

    변형률 = 응력 / 탄성계수

    변형률 = 25.46 / (2.1 × 10^4) = 0.001213

    마지막으로, 원래 길이와 변형률을 이용하여 늘어나는 길이를 구합니다. 이를 변위라고 합니다. 변위는 다음과 같이 구할 수 있습니다.

    변위 = 원래 길이 × 변형률

    변위 = 300 × 0.001213 = 0.3639 ≈ 0.36 mm

    따라서, 이 문제에서 늘어나는 길이는 0.36mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 두 축의 동력을 임의로 단속할 수 있는 축 이음으로 옳은 것은?

  1. 플랜지 커플링
  2. 슬리브 커플링
  3. 클러치
  4. 유니버설 조인트
(정답률: 79%)
  • 두 축의 동력을 임의로 단속할 수 있는 축 이음은 클러치입니다. 클러치는 엔진과 변속기 사이에 위치하여 엔진의 동력을 변속기로 전달하거나 차량을 정지시키는 역할을 합니다. 클러치는 페달을 밟으면 클러치 디스크와 플라이휠이 분리되어 엔진의 동력이 변속기로 전달되지 않도록 막습니다. 따라서 클러치를 이용하여 엔진의 동력을 임의로 단속할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 체인 전동의 특징으로 잘못 된 것은?

  1. 미끄럼이 없다.
  2. 고속 회전에 적당하다.
  3. 속도비가 정확하다.
  4. 내열, 내유, 내습성이 있다.
(정답률: 85%)
  • 체인 전동은 미끄럼이가 없어서 고속 회전에 적당하지 않습니다. 고속 회전 시 체인과 기어 사이에서 생기는 마찰로 인해 열이 발생하고 체인이 늘어나는 등의 문제가 발생할 수 있습니다. 따라서 체인 전동은 일반적으로 저속에서 사용되며, 고속 회전이 필요한 경우에는 벨트나 기어 등 다른 전동 방식이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 비금속 스프링에 속하지 않는 것은?

  1. 고무 스프링
  2. 공기 스프링
  3. 액체 스프링
  4. 동합금 스프링
(정답률: 95%)
  • 동합금 스프링은 비금속 스프링에 속하지 않는다. 이는 동합금이 금속이기 때문이다. 비금속 스프링은 고무, 공기, 액체 등 비금속성 소재로 만들어진 스프링을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. V벨트의 규격(형)이 아닌 것은?

  1. M
  2. A
  3. F
  4. E
(정답률: 90%)
  • 정답은 "F"입니다. "M", "A", "E"는 V벨트의 규격(형)이며, 각각의 규격은 벨트의 크기와 사용 용도에 따라 다릅니다. 하지만 "F"는 V벨트의 규격(형)이 아닌 것으로, 해당하는 벨트의 종류나 특징을 나타내는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 제 3각법에서 평면도는 정면도의 어느쪽에 있는가?

  1. 좌측
  2. 우측
  3. 위
  4. 아래
(정답률: 95%)
  • 제 3각법에서 평면도는 정면도의 위쪽에 위치합니다. 이는 평면도가 물체를 위에서 내려다보는 시점에서 그려지기 때문입니다. 따라서 평면도는 정면도의 위쪽에 위치하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 치수 10 mm 의 그림을 2/1 배척으로 그렸다면 도면에 기입하는 치수는 몇 mm 인가?

  1. 5
  2. 10
  3. 20
  4. 40
(정답률: 84%)
  • 2/1 배척으로 그린 도면은 실제 크기의 2배로 그려진 것이므로, 도면에 기입하는 치수는 20 mm가 됩니다. 따라서 정답은 "20"이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 구멍 에 조립되는 축의 치수가 이라면 어떤 무슨 끼워맞춤인가?

  1. 구멍 기준식 헐거운 끼워맞춤
  2. 구멍 기준식 중간 끼워맞춤
  3. 축 기준식 헐거운 끼워맞춤
  4. 축 기준식 중간 끼워맞춤
(정답률: 65%)
  • 축의 치수가 크기 때문에 구멍의 기준치보다 큰 축을 끼워맞추는 것이므로 "축 기준식 헐거운 끼워맞춤"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 베어링 번호표시가 6815 일때 안지름 치수는 얼마인가?

  1. 15
  2. 65
  3. 75
  4. 315
(정답률: 88%)
  • 베어링 번호표시에서 첫 번째 숫자는 안지름을 나타냅니다. 따라서 6815에서 첫 번째 숫자인 6은 안지름이 60mm임을 나타냅니다. 따라서 정답은 75입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림에서 x 의 값은 얼마인가?

  1. 31
  2. 25
  3. 27
  4. 30
(정답률: 78%)
  • 주어진 도형은 대각선이 서로 수직이고, 각 변의 길이가 8인 직각삼각형과 변의 길이가 6인 직각삼각형이 합쳐진 형태이다. 이를 이용하여 x의 값을 구할 수 있다.

    먼저, 대각선이 서로 수직이므로 두 직각삼각형의 빗변이 서로 만나는 점에서 직각이 만들어진다. 이 점을 O라고 하면, O를 꼭지점으로 하는 작은 직각삼각형의 밑변과 높이는 각각 6과 2이다. 따라서 O에서 대각선까지의 거리는 8 - 2 = 6이다.

    이제 큰 직각삼각형에서 O까지의 거리를 구해보자. 이 거리는 작은 직각삼각형에서 구한 값과 큰 직각삼각형의 밑변의 길이를 이용하여 구할 수 있다. 큰 직각삼각형의 밑변의 길이는 8이므로, O까지의 거리는 √(8² - 6²) = √28 = 2√7이다.

    따라서, x = 6 + 2√7 ≈ 13.65 이다. 따라서 정답은 "30"이 아닌 "31"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 보기와 같은 평면도와 정면도에서 정면도를 단면한 도면으로 가장 적합한 것은?

(정답률: 78%)
  • 정면도를 단면한 도면은 수직으로 자른 단면이므로, 수직으로 자른 단면이 가장 잘 보이는 ""가 가장 적합합니다. 다른 보기들은 수평으로 자른 단면이나, 기울어진 단면 등으로 인해 필요한 정보가 누락될 가능성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 보기의 그림은 어떤 물체의 평면도이다. 이물체의 정면도로 가장 적합한 것은?

(정답률: 81%)
  • 정답은 ""입니다. 이유는 평면도에서 물체의 가장 긴 변이 수평선에 가깝게 그려져 있기 때문에, 이를 따라 수직선을 그리면 물체의 정면이 가장 잘 나타납니다. ""는 이 조건을 가장 잘 만족시키기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 이미 다른 가공으로 얻어져 있는 전(前)가공의 상태를 그대로 유지하는 제거 가공해서는 안된다는 면의 지시 기호는?

(정답률: 94%)
  • ""는 "전(前)가공의 상태를 그대로 유지하는 제거 가공해서는 안된다"는 면의 지시 기호입니다. 이는 이미 가공된 상태를 유지하고 다른 부분만 제거하도록 지시하는 것으로, 전(前)가공의 상태를 유지하기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 기하 공차의 종류와 기호 설명이 잘못된 것은?

  1. ◎ ː 동축도 공차
  2. ↗ ː 원주 흔들림 공차
  3. ː 위치도 공차
  4. ○ ː 원통도 공차
(정답률: 90%)
  • 원통도 공차는 원통의 지름이나 반지름의 차이에 대한 공차를 의미합니다. 따라서 원통의 형태와 관련된 공차이며, 기호는 ○로 표시됩니다. 다른 보기들은 동축도, 원주 흔들림, 위치도 공차로 각각 동축성, 원주의 흔들림, 위치의 차이에 대한 공차를 의미하며, 각각의 기호는 ◎, ↗, 로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 가동부분을 이동 중의 특정한 위치 혹은 이동한계의 위치로 표시하는데 사용하는 선은?

  1. 치수선
  2. 지시선
  3. 해칭선
  4. 가상선
(정답률: 86%)
  • 가동부분을 이동 중인 상태에서 특정한 위치나 이동한계를 표시하기 위해서는 실제로 그 위치에 선을 그리기 어렵습니다. 따라서 그 위치를 가상적으로 상상하여 표시하는 선을 가상선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도(절삭부분)

31. 다이얼 게이지의 되돌림오차를 제거하는 역할을 하는 부품은?

  1. 스핀들
  2. 헤어 스프링
  3. 기어
  4. 지침 피니언
(정답률: 73%)
  • 다이얼 게이지는 회전하는 축과 연결된 스프링에 의해 움직입니다. 이때 스프링이 풀리는 힘과 다시 감겨지는 힘의 차이로 인해 되돌림 오차가 발생할 수 있습니다. 이러한 오차를 제거하기 위해 사용되는 부품이 헤어 스프링입니다. 헤어 스프링은 스프링의 풀림과 감김을 균등하게 조절하여 다이얼 게이지의 정확도를 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 블록게이지로 22.905mm 조합하려고 할 때 가장 오차가 적은 것은? (단, 표준블록게이지 32개조 사용)

  1. 1.005 + 1.900 + 20.000
  2. 20.000 + 1.900 + 1.003 + 1.002
  3. 11.900 + 10.000 + 1.005
  4. 1.900 + 1.000 + 20.000 + 0.005
(정답률: 70%)
  • 가장 오차가 적은 것은 "1.005 + 1.900 + 20.000" 입니다. 이유는 다음과 같습니다.

    - 블록게이지는 1.000mm부터 30.000mm까지 0.001mm 간격으로 존재합니다.
    - 따라서 22.905mm를 만들기 위해서는 여러 개의 블록게이지를 조합해야 합니다.
    - 이때 오차가 가장 적은 조합을 찾기 위해서는 22.905mm와 가장 가까운 값인 22.906mm를 만들어보고, 그 차이를 계산해야 합니다.
    - "1.005 + 1.900 + 20.000" 조합을 사용하면, 22.906mm를 만들 수 있습니다. 이때 오차는 0.001mm 입니다.
    - 다른 보기들은 모두 0.002mm 이상의 오차가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 구멍용 한계게이지의 종류 중 짧은 구멍 또는 진직도가 제작 방법에서 보증되었을 때 사용하며 진직도, 타원형, 기타 형상오차 등을 알 수 있는 잇점을 갖은 게이지는?

  1. 링 게이지
  2. 원통 스퀘어
  3. 나이프 에지
  4. 테보 게이지
(정답률: 75%)
  • 테보 게이지는 짧은 구멍이나 진직도가 제작 방법에서 보증되었을 때 사용하며, 진직도, 타원형, 기타 형상오차 등을 측정할 수 있는 게이지입니다. 다른 보기들은 이와 관련이 없는 게이지들이므로 정답은 테보 게이지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 한계 게이지의 마모 여유는 어디에 두는가?

  1. 통과측
  2. 정지측
  3. 양쪽 다 준다
  4. 양쪽 다 주지 않는다
(정답률: 80%)
  • 한계 게이지의 마모 여유는 "통과측"에 둡니다. 이는 한계 게이지가 모두 소모되어도 통과할 수 있도록 마모 여유를 두는 것입니다. 즉, 정지측에 마모 여유를 두면 한계 게이지가 모두 소모되면 정지되어 버리기 때문에 통과측에 마모 여유를 두는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음중 마이크로미터 측정면의 평행도 검사에 가장 적합한 것은?

  1. 블록게이지
  2. 옵티컬플랫
  3. 옵티컬패러렐
  4. 캘리퍼게이지
(정답률: 75%)
  • 마이크로미터 측정면의 평행도 검사에 가장 적합한 것은 "옵티컬패러렐"입니다. 이는 두 개의 평행한 표면을 확인하기 위해 사용되는 도구로, 빛을 투과시켜 두 개의 표면이 평행한지 확인할 수 있습니다. 따라서 마이크로미터 측정면의 평행도를 검사하기에 가장 적합한 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 열거한 측정기 중 하나가 나머지 것과 다른 용도의 것은?

  1. 수준기(Level)
  2. 사인 바아(Sine Bar)
  3. 각도 정규(Bevel Protractor)
  4. 광선 정반(Optical Flat)
(정답률: 76%)
  • 광선 정반(Optical Flat)은 평면도의 정확도를 측정하는데 사용되는 측정기로, 다른 측정기들은 각도나 수평을 측정하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 피치원 상에서 임의의 두 이 사이의 실제피치의 합과 이론적인 값의 차를 무엇이라 하는가?

  1. 단일피치 오차
  2. 인접피치 오차
  3. 누적피치 오차
  4. 법선피치 오차
(정답률: 55%)
  • 누적피치 오차는 피치원 상에서 임의의 두 이 사이의 실제피치의 합과 이론적인 값의 차이를 나타내는 오차입니다. 이 오차는 이전까지의 모든 피치 오차를 누적하여 계산되기 때문에 "누적"이라는 용어가 사용되었습니다. 따라서, 정답은 "누적피치 오차"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 미소각도, 정반의 평면도, 마이크로미터 측정면의 평행도를 측정할 수 있는 측정기는?

  1. 공구 현미경
  2. 투영기
  3. 사인바
  4. 오토 콜리메이터
(정답률: 81%)
  • 오토 콜리메이터는 레이저를 이용하여 물체의 미소각도, 정반의 평면도, 마이크로미터 측정면의 평행도를 측정할 수 있는 측정기입니다. 레이저를 이용하여 정밀하고 빠른 측정이 가능하며, 측정값의 정확도와 신뢰성이 높습니다. 따라서 오토 콜리메이터가 이러한 측정을 위해 가장 적합한 측정기라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 중심거리 100mm인 사인바가 있다. θ =30° 의 각도를 만드는데 블록 게이지의 높이를 얼마로 하면 되는가?

  1. 50mm
  2. 45mm
  3. 40mm
  4. 30mm
(정답률: 82%)
  • 사인바의 중심거리가 100mm이므로, θ = 30° 일 때 사인바의 높이는 50mm이다. 이는 삼각함수의 정의에 따라, sin(30°) = 0.5 이기 때문이다. 따라서, 블록 게이지의 높이는 50mm이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 형상기호 중 원통도를 나타내는 기호는?

  1. ◎
  4. ○
(정답률: 92%)
  • 정답은 ""입니다. 이 기호는 원통도를 나타내는 기호로, 위아래가 평행한 직사각형 안에 원통 모양이 그려져 있습니다. 다른 기호들은 각각 정육면체, 구, 원을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 한계 게이지의 종류 중 축용 한계 게이지는?

  1. 봉 게이지
  2. 스냅 게이지
  3. 판형 플러그 게이지
  4. 원통형 플러그 게이지
(정답률: 78%)
  • 축용 한계 게이지는 축의 직경을 측정하는 데 사용되는 게이지입니다. 스냅 게이지는 축의 직경을 측정하는 데 사용되며, 측정하려는 축의 둘레를 감싸는 형태로 만들어져 있습니다. 따라서 축의 직경을 측정할 때 스냅 게이지를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 나사의 측정 대상이 아닌 것은?

  1. 플랭크
  2. 나사산의 반각
  3. 피치
  4. 유효지름
(정답률: 80%)
  • 플랭크는 나사의 측정 대상이 아닙니다. 나사의 측정 대상은 나사산의 반각, 피치, 유효지름 등이 있지만, 플랭크는 나사와는 관련이 없는 물리학적인 단위입니다. 플랭크는 양자역학에서 사용되는 에너지 단위로, 나사와는 아무런 상관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 견고하여 금긋기 작업에 적당하고 0점 조정을 할 수 있는 하이트 게이지는?

  1. HM형
  2. HB형
  3. HC형
  4. HT형
(정답률: 68%)
  • HT형은 견고하고 금긋기 작업에 적합하며 0점 조정이 가능한 하이트 게이지이기 때문에 정답입니다. 다른 보기들은 이러한 특징을 모두 갖추고 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 나사마이크로미터는 나사의 어떤 지름을 측정하는가?

  1. 골지름
  2. 바깥지름
  3. 호칭지름
  4. 유효지름
(정답률: 83%)
  • 나사마이크로미터는 나사의 유효지름을 측정합니다. 유효지름은 나사의 실제 지름으로, 나사의 골지름과 바깥지름 사이의 중간값을 의미합니다. 호칭지름은 나사의 명시된 지름이며, 실제 지름과 다를 수 있습니다. 따라서 나사의 정확한 크기를 측정하기 위해서는 유효지름을 측정하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 표준실에서 서로 다른 두 사람이 같은 버어니어 캘리퍼스를 사용하여 같은 제품을 측정한 결과 측정값이 조금씩 차이가 있었다. 가장 크게 영향을 미치는 오차는 무엇인가?

  1. 개인 오차
  2. 계기 오차
  3. 되돌림 오차
  4. 환경 오차
(정답률: 88%)
  • 개인 오차는 각 개인의 측정 기술, 경험, 인내력 등에 따라 발생하는 오차로, 같은 계기를 사용하더라도 각 개인마다 차이가 발생할 수 있기 때문에 가장 큰 영향을 미치는 오차입니다. 따라서 이 경우에는 개인 오차가 가장 큰 영향을 미치게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 정밀측정법

46. 아래의 설명에 가장 타당한 마이크로미터는?

  1. 지시 마이크로미터
  2. 기어 마이크로미터
  3. V엔빌 마이크로미터
  4. 포인트 마이크로미터
(정답률: 72%)
  • 이미지에서 측정하고자 하는 부분이 매우 작은 점이기 때문에, 측정 정확도가 높은 포인트 마이크로미터가 가장 타당하다. 다른 마이크로미터들은 큰 부피나 높은 정밀도를 요구하는 측정에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 측정압의 차이에 의한 개인 오차를 없애서 최소측정값 0.01 mm로 높일 수 있는 버니어캘리퍼스는?

  1. 정압 버니어캘리퍼스
  2. 오프셋 버니어캘리퍼스
  3. 만능 버니어캘리퍼스
  4. 다이얼 버니어캘리퍼스
(정답률: 72%)
  • 정압 버니어캘리퍼스는 측정압의 차이에 의한 개인 오차를 없애기 위해 측정압을 일정하게 유지하는 장치가 내장되어 있습니다. 이를 통해 최소측정값을 0.01 mm로 높일 수 있습니다. 따라서 정답은 "정압 버니어캘리퍼스"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 기어의 오차가 아닌 것은?

  1. 치형 오차
  2. 피치 오차
  3. 표면 오차
  4. 편심 오차
(정답률: 71%)
  • 표면 오차는 기어의 표면의 거칠기나 울퉁불퉁함을 나타내는 것으로, 기어의 기본적인 기하학적 형상과는 관련이 없습니다. 따라서 기어의 오차 중에서는 기어의 기본적인 형상과 관련된 치형 오차, 피치 오차, 편심 오차가 있지만, 표면 오차는 그와는 별개의 오차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 스냅게이지(snap gauge)의 종류가 아닌 것은?

  1. 편구형
  2. 양구형
  3. C형
  4. 테보형
(정답률: 70%)
  • 스냅게이지는 측정 대상의 크기와 형태에 따라 다양한 종류가 있습니다. 편구형, 양구형, C형은 모두 스냅게이지의 종류 중 하나입니다. 하지만 테보형은 스냅게이지가 아닙니다. 테보형은 측정 대상의 두께나 간격을 측정하는데 사용되는 도구입니다. 스냅게이지는 측정 대상의 직경이나 너비를 측정하는데 사용됩니다. 따라서 테보형은 스냅게이지의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 상온 28℃에서 50mm의 블록게이지를 측정하였더니 50.004mm이었다. 이 블록게이지를 20℃에서 측정한다면 실제 얼마의 오차를 가지고 있겠는가? (단, 선팽창계수는 11.5x10-6/℃로 한다.)

  1. 약 0.12 ㎛
  2. 약 0.6 ㎛
  3. 약 4.6 ㎛
  4. 약 6.0 ㎛
(정답률: 65%)
  • 블록게이지의 길이 변화량은 다음과 같이 계산할 수 있다.

    ΔL = LαΔT

    여기서, ΔL은 길이 변화량, L은 초기 길이, α는 선형 팽창계수, ΔT는 온도 변화량이다.

    따라서, 28℃에서 50mm의 블록게이지가 20℃에서 측정될 때의 길이는 다음과 같다.

    ΔT = 28℃ - 20℃ = 8℃

    ΔL = 50mm x 11.5x10-6/℃ x 8℃ = 0.0046mm

    따라서, 28℃에서 측정한 50mm의 블록게이지가 20℃에서 측정될 때의 길이는 50.0046mm이다. 따라서, 이 블록게이지는 20℃에서 측정할 때 약 0.6㎛의 오차를 가지고 있다. 이는 주어진 보기에서 "약 0.6㎛"이 정답인 이유이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 표면 거칠기 측정법이 아닌 것은?

  1. 광절단법
  2. 촉침법
  3. 광파간섭법
  4. 간접투사법
(정답률: 72%)
  • 간접투사법은 표면 거칠기를 직접 측정하는 것이 아니라, 표면에 빛을 비추어 반사되는 빛의 양을 측정하여 거칠기를 추정하는 방법입니다. 따라서, 표면 거칠기 측정법 중에서는 유일하게 직접 측정하지 않는 방법이므로 정답은 "간접투사법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 아베의 원리에 맞는 측정기는?

  1. 외측 마이크로미터
  2. 버니어 캘리퍼스
  3. 캘리퍼형 내측 마이크로미터
  4. 하이트 게이지
(정답률: 87%)
  • 아베의 원리는 "측정기의 측정값은 측정기의 정확도와 측정 대상의 실제 크기에 비례한다"는 원리입니다. 따라서 외부 직경을 측정하는 외측 마이크로미터가 가장 적합한 측정기입니다. 버니어 캘리퍼스는 내부, 외부, 깊이 등 다양한 측정이 가능하지만 정확도가 낮을 수 있습니다. 캘리퍼형 내측 마이크로미터는 내부 직경을 측정하는데 적합하지만 외부 직경을 측정할 수 없습니다. 하이트 게이지는 높이를 측정하는데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 나사의 유효지름을 측정할 수 없는 것은?

  1. 삼침법
  2. 투영기
  3. 나사 게이지
  4. 공구 현미경
(정답률: 59%)
  • 나사 게이지는 나사의 유효지름을 측정하는 도구이기 때문에, 다른 측정 도구들과 달리 나사 게이지 자체로는 나사의 유효지름을 측정할 수 없습니다. 따라서 나사 게이지가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 최소 눈금이 0.01mm 이고, 눈금선 간격이 0.85mm 인 측정기의 배율은 얼마인가?

  1. 배율=8.5
  2. 배율=85
  3. 배율=580
  4. 배율=850
(정답률: 85%)
  • 배율은 측정기의 눈금선 간격과 실제 측정값 간의 비율을 나타내는 값입니다. 따라서, 배율은 눈금선 간격을 측정값으로 나눈 값입니다. 이 문제에서는 최소 눈금이 0.01mm 이므로, 측정값은 0.85mm보다 작을 것입니다. 따라서, 배율은 0.85mm를 0.01mm로 나눈 값인 85이 됩니다. 따라서, 정답은 "배율=85"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 베셀 점(Bessel point)에 대하여 맞게 설명한 것은?

  1. 양단면이 평행이 되도록 지지하는 점
  2. 양측면이 평행이 되도록 지지하는 점
  3. 양단면의 오차를 최소로 지지하는 점
  4. 전장의 오차를 최소로 하도록 지지하는 점
(정답률: 64%)
  • 베셀 점은 양측면의 오차를 최소화하여 전장의 오차를 최소로 하도록 지지하는 점입니다. 이는 광학계에서 렌즈나 거울 등을 정확하게 위치시키기 위해 중요한 개념입니다. 따라서 "전장의 오차를 최소로 하도록 지지하는 점"이 맞는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 설명에서 수준기(Level)의 사용 용도가 아닌 것은?

  1. 공작기계의 정도 검사
  2. 공작기계의 설치
  3. 진직도 검사
  4. 제품치수 검사
(정답률: 58%)
  • 수준기(Level)은 평면의 수평을 측정하기 위한 도구로, 공작기계의 정도 검사, 공작기계의 설치, 진직도 검사와 같이 수평을 유지해야 하는 작업에서 사용됩니다. 하지만 제품치수 검사는 제품의 크기나 형태를 측정하는 작업으로, 수준기의 사용 용도와는 관련이 없습니다. 따라서 정답은 "제품치수 검사"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 선반의 주축 구멍에 테스트 바를 끼우고, 그 입구 및 선단에 다이얼 게이지를 셋팅하고 주축 회전중에서 다이얼게이지 지시 눈금의 최대 차를 측정값으로 구하는 선반의 정도 검사 부분은?

  1. 주축의 직각도 측정
  2. 주축의 동심도 측정
  3. 주축의 흔들림 측정
  4. 주축의 축방향 움직임 측정
(정답률: 71%)
  • 선반의 주축 구멍에 테스트 바를 끼우고, 다이얼 게이지를 셋팅하여 주축 회전중에서 다이얼게이지 지시 눈금의 최대 차를 측정하는 것은 주축의 흔들림 측정입니다. 이는 주축이 회전하는 동안 축의 중심이 일정하지 않고 흔들리는 정도를 측정하여, 선반의 정확한 가공이 가능한지를 판단하는 검사 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다이얼게이지의 특징을 설명한 것으로 틀린 것은?

  1. 측정 범위가 좁다.
  2. 연속된 변위량의 측정이 가능하다.
  3. 많은 개소의 측정을 동시에 할 수 있다.
  4. 소형, 경량으로 취급이 용이하다.
(정답률: 62%)
  • 다이얼게이지는 측정 범위가 좁다는 특징이 있습니다. 이는 다이얼게이지의 측정 원리가 변위량을 변위 감지기와 눈금판을 통해 측정하는 것이기 때문입니다. 따라서 측정 범위가 한정되어 있어 큰 변위량을 측정하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 중심을 내는 금긋기 작업에 편리한 측정기는?

  1. 베벨각도기
  2. 클리노미터
  3. 수준기
  4. 콤비네이션 세트
(정답률: 82%)
  • 중심을 내는 금긋기 작업에서는 수평과 수직을 정확하게 측정해야 합니다. 이를 위해 콤비네이션 세트는 수평, 수직, 베벨각도, 클리노미터 등 다양한 측정 기능을 한 번에 제공하여 작업의 효율성과 정확성을 높일 수 있습니다. 따라서 콤비네이션 세트가 중심을 내는 금긋기 작업에 편리한 측정기로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 테이퍼축의 테이퍼를 측정하는데 가장 적합한 측정기는?

  1. 한계게이지
  2. 베벨각도기
  3. 사인센터
  4. 오토콜리메이터
(정답률: 55%)
  • 테이퍼축의 테이퍼를 측정하는데 가장 적합한 측정기는 "사인센터"입니다. 이는 사인센터가 테이퍼축의 중심축을 찾아내어 측정하기 때문입니다. 다른 측정기들은 테이퍼축의 기울기나 각도를 측정하는데 적합하지만, 정확한 중심축을 찾아내는 것은 어렵습니다. 따라서 테이퍼축의 테이퍼를 정확하게 측정하려면 사인센터를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
