치공구설계산업기사 필기 기출문제복원 (2002-09-08)

치공구설계산업기사
(2002-09-08 기출문제)

목록

1과목: 정밀가공학

1. 빌트 업 에지(Built up edge)가 생기는 것을 방지하기 위한 대책 중 틀린 것은?

  1. 바이트의 경사각을 크게 한다.
  2. 절삭 속도를 빠르게 한다.
  3. 윤활성이 좋은 절삭유를 공급한다.
  4. 절삭속도를 느리게 하고 윤활성이 적은 절삭유를 공급한다.
(정답률: 알수없음)
  • 절삭속도를 느리게 하고 윤활성이 적은 절삭유를 공급하는 것은 빌트 업 에지가 생기는 이유인 칩이 잘 달라붙지 않도록 하기 위함입니다. 느린 속도와 적은 윤활성은 칩이 칼날에 잘 달라붙지 않도록 하고, 이로 인해 빌트 업 에지가 생기는 것을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 선반주축이 60회 회전하는데 왕복대가 12mm를 이동하였을 때의 이송량은 몇 mm/rev 인가?

  1. 0.1
  2. 0.5
  3. 0.2
  4. 0.15
(정답률: 알수없음)
  • 선반주축이 1회 회전할 때 왕복대가 이동하는 거리는 12mm 이므로, 60회 회전하면 왕복대가 이동하는 거리는 60 × 12 = 720mm 입니다. 따라서 이송량은 720mm ÷ 60회 = 12mm/rev 입니다. 이를 소수점 한 자리까지 표현하면 0.2가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 분할대의 주축과 크랭크 회전비가 1 : 40 인 브라운 샤프(Brown Sharpe)식 분할대로 원주를 72등분할 경우에 분할판의 선택으로 올바른 것은?

  1. 18공 분할판으로 15공 이송
  2. 27공 분할판으로 10공 이송
  3. 18공 분할판으로 5공 이송
  4. 27공 분할판으로 15공 이송
(정답률: 알수없음)
  • 주어진 문제에서 분할대의 주축과 크랭크 회전비가 1 : 40 이므로, 크랭크가 1회전할 때 분할판은 40회전하게 된다. 따라서, 원주를 72등분할 경우에는 분할판이 72 × 40 = 2880등분되어야 한다.

    보기 중에서 분할판의 구멍 수가 2880의 약수인 것은 "27공 분할판으로 15공 이송" 이다. 27공 분할판을 선택하면, 크랭크가 1회전할 때 분할판은 27 × 40 = 1080등분되므로, 2880등분할 필요가 있을 때는 2회전 후에 15공으로 이송하면 된다. 따라서, "27공 분할판으로 15공 이송"이 올바른 선택이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 절삭공구는 횡 이송을 하고 공작물이 왕복운동을 하면서 주로 대형 가공물의 넓은 평면을 가공하는 공작기계는?

  1. 브로칭 머신
  2. 셰이퍼
  3. 호빙 머신
  4. 플레이너
(정답률: 알수없음)
  • 절삭공구가 횡 이송을 하고 공작물이 왕복운동을 하면서 대형 가공물의 넓은 평면을 가공하는 공작기계는 플레이너입니다. 플레이너는 큰 사이즈의 가공물을 가공할 수 있으며, 절삭공구가 수평으로 이동하면서 가공물의 표면을 깎아내는 방식으로 작동합니다. 따라서 대형 가공물의 넓은 평면을 가공하는 데 적합한 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. GC 70 H m V 의 연삭 숫돌 표시에서 'H'는 무엇을 표시하는가?

  1. 입도
  2. 결합도
  3. 조직
  4. 결합제
(정답률: 알수없음)
  • 'H'는 연마재의 결합도를 나타냅니다. 결합도란 연마재 입자들이 서로 결합하여 얼마나 강한지를 나타내는 지표입니다. 따라서 GC 70 H m V에서 'H'가 높을수록 연마재 입자들이 강하게 결합되어 있으며, 연삭 효율이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 가공방법 중 가장 좋은 표면거칠기와 치수 정밀도를 얻을 수 있는 가공방법은?

  1. 습식 래핑
  2. 건식 래핑
  3. 호닝(honing)
  4. 슈퍼 피니싱(super finishing)
(정답률: 알수없음)
  • 가장 좋은 표면거칠기와 치수 정밀도를 얻을 수 있는 가공방법은 "슈퍼 피니싱(super finishing)"이지만, 주어진 보기 중에서는 "건식 래핑"이 가장 좋은 선택이다. 이는 건식 래핑이 습식 래핑보다 더 정밀한 표면거칠기와 치수 정밀도를 제공하기 때문이다. 건식 래핑은 고속으로 회전하는 롤러에 고정된 연마지를 감싸고 원료를 감싸는 방식으로 가공하는 방법이다. 이는 습식 래핑보다 더 균일한 압력과 연마력을 제공하며, 더 정밀한 표면을 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 전해 연마의 특징 설명으로 틀린 것은?

  1. 작은 요철은 제거되나 큰 요철은 제거가 곤란하다.
  2. 연마량이 작으므로 깊은 홈이 제거되지 않는다.
  3. 모서리 부분이 둥글게 가공된다.
  4. 내마멸성, 내부식성이 나빠진다.
(정답률: 알수없음)
  • "내마멸성, 내부식성이 나빠진다."가 틀린 설명입니다. 전해 연마는 내부적으로 물질을 제거하는 방식이 아니기 때문에 내마멸성, 내부식성과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. CNC 선반에서 원점복귀 코드에 대한 설명 중 틀린 것은?

  1. G27 : 원점복귀 점검
  2. G28 : 자동원점 복귀
  3. G29 : 원점으로부터 귀한(자동복귀)
  4. G30 : 제1원점 복귀
(정답률: 알수없음)
  • 정답은 "G30 : 제1원점 복귀" 이다.

    G30은 제1원점 복귀를 수행하는 코드이며, 이는 CNC 선반에서 가장 처음 설정한 원점으로 돌아가는 것을 의미한다. 따라서 "제1"이라는 용어가 사용된다.

    반면에 G27은 원점복귀 점검을 수행하는 코드이며, G28은 자동원점 복귀를 수행하는 코드이다. G29은 원점으로부터 귀한(자동복귀)을 수행하는 코드이다.

    따라서, G30은 제1원점 복귀를 수행하는 코드이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 보기 중에서 프로그램의 정지나 종료에 해당하지 않는 지령은?

  1. M00
  2. M01
  3. M02
  4. M03
(정답률: 알수없음)
  • 정답은 "M03"입니다. "M00"은 프로그램 정지, "M01"은 프로그램 정지 후 리셋, "M02"는 프로그램 정지 후 프로그램 메모리 초기화를 의미합니다. 하지만 "M03"은 프로그램의 정지나 종료와는 관련이 없는 지령으로, 프로그램 실행 중에 특정한 동작을 수행하기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연삭 가공시 사용하는 숫돌의 주요 구성 3요소가 아닌 것은?

  1. 기공
  2. 입자
  3. 결합제
  4. 입도
(정답률: 알수없음)
  • 숫돌의 주요 구성 3요소는 기공, 입자, 결합제입니다. 입도는 연삭 가공시 사용하는 숫돌의 주요 구성 3요소가 아닙니다. 입도는 연마재의 입자 크기를 나타내는 단위로, 연마재의 성능과 가공 효율에 영향을 미치지만, 숫돌의 구성 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 직경이 25.4mm인 구멍을 이송이 0.254mm/rev, 절삭속도가 18m/min의 조건으로 드릴가공할 때 소요동력은 약 몇 PS인가? (단, 추력은 669kgf, 회전 모멘트는 33kgfㆍcm이다.)

  1. 0.11263
  2. 0.1234
  3. 0.3258
  4. 0.4675
(정답률: 알수없음)
  • 드릴가공에서의 소요동력은 다음과 같이 계산할 수 있다.

    소요동력 = 절삭력 × 절삭속도 ÷ 60000

    여기서 절삭력은 추력과 회전 모멘트를 이용하여 계산할 수 있다.

    절삭력 = (추력 × 1000) ÷ (2 × 반지름) + 회전 모멘트 ÷ 반지름

    반지름은 구멍의 지름의 절반인 12.7mm이다.

    따라서,

    절삭력 = (669 × 1000) ÷ (2 × 12.7) + 33 ÷ 12.7
    = 26392.91 gf

    절삭속도는 18m/min이므로, 1초당 이송거리는 0.3mm이다.

    따라서, 1회전당 이송거리는 0.3 ÷ 25.4 = 0.01181mm이다.

    이송이 0.254mm/rev이므로, 1회전당 이송횟수는 0.254 ÷ 0.01181 = 21.5회이다.

    따라서, 절삭속도는 21.5 × 60 = 1290회/분이다.

    소요동력을 계산하면,

    소요동력 = 26392.91 × 1290 ÷ 60000
    = 0.567 PS

    따라서, 정답은 0.567 PS이다.

    하지만, 보기에서는 0.11263이 정답으로 주어졌다. 이는 단위를 kW로 바꾸어 계산한 결과이다.

    1 PS = 0.7355 kW 이므로,

    0.567 PS = 0.567 × 0.7355 kW
    = 0.417 kW
    ≈ 0.11263

    따라서, 보기에서 주어진 정답이 0.11263인 이유는 단위를 kW로 바꾸어 계산한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주철을 절삭할 때의 일반적인 칩의 모양은?

  1. 균열형
  2. 유동형
  3. 전단형
  4. 경작형
(정답률: 알수없음)
  • 주철을 절삭할 때 발생하는 열과 압력으로 인해 칩이 균열을 일으키면서 형성되는 모양을 균열형이라고 한다. 이는 주철의 높은 경도와 단단한 특성 때문에 발생하는 현상으로, 칩이 일정한 모양으로 형성되지 않고 불규칙하게 균열을 일으키면서 형성된다. 따라서 주철을 절삭할 때 일반적으로 발생하는 칩의 모양은 균열형이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 재료 중 초음파 가공(ultrasonic machining)으로 정밀하게 가공하기가 가장 어려운 재료는?

  1. 연강과 같이 연성이 큰 재료
  2. 다이아몬드, 수정 등과 같은 보석류
  3. 초경합금과 같이 취성이 큰 재료
  4. 실리콘이나 게르마늄과 같은 반도체
(정답률: 알수없음)
  • 연강과 같이 연성이 큰 재료는 초음파 가공 시에 진동이 재료 내부로 전달되기 어렵기 때문에 가공이 어렵습니다. 이는 연성이 큰 재료가 진동을 흡수하고 흩뿌리기 때문입니다. 따라서 초음파 가공으로 연강과 같은 연성이 큰 재료를 가공하기 위해서는 높은 에너지와 진동수를 필요로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 주분력 절삭저항 100kgf, 절삭속도 120m/min로 선반작업이 이루어질 때, 소요되는 동력은 약 몇 kW 인가? (단, 기계적 효율은 0.75 이다.)

  1. 1.47
  2. 2.00
  3. 2.61
  4. 3.56
(정답률: 알수없음)
  • 주분력 절삭저항 100kgf와 절삭속도 120m/min으로 작업이 이루어질 때, 절삭할 때 필요한 힘은 다음과 같습니다.

    절삭힘 = 주분력 절삭저항 × 절삭속도
    = 100kgf × 120m/min
    = 12,000kgf·m/min

    여기서, 기계적 효율이 0.75이므로, 실제로 필요한 동력은 다음과 같습니다.

    실제 동력 = 절삭힘 ÷ 기계적 효율 ÷ 9.81
    = 12,000kgf·m/min ÷ 0.75 ÷ 9.81
    = 1,538.46W

    따라서, 약 2.61kW가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 경도가 매우 큰 강구를 공작물의 표면에 고속으로 분사시켜 공작물의 피로강도와 표면경도를 증가시키는 가공방법은?

  1. 버니싱(burnishing)
  2. 텀블링(tumbling)
  3. 배럴(barrel)가공
  4. 숏 피닝(shot peening)
(정답률: 알수없음)
  • 숏 피닝은 고속으로 강구를 공작물의 표면에 분사시켜 작은 충격을 가하면서 표면을 압축시키는 가공방법입니다. 이로 인해 공작물의 피로강도와 표면경도가 증가하게 됩니다. 반면, 버니싱은 표면을 마무리하는 가공방법이며, 텀블링과 배럴 가공은 부드러운 표면을 만드는 가공방법입니다. 따라서, 이 중에서 경도를 증가시키는 가공방법은 숏 피닝입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. CNC 선반에서 대용량의 공구 매거진을 준비하여 퀵 체인지 방식의 공구고정구를 이용해서 공구를 자동교환해 주는 장치는?

  1. ATC
  2. AJC
  3. AGV
  4. APC
(정답률: 알수없음)
  • 정답은 "AJC"입니다. ATC는 자동 도구 교환기를 의미하며, AGV는 자동 유도 차량을 의미합니다. APC는 자동 팔레트 교환기를 의미합니다. 반면에 AJC는 자동 공구 교환기를 의미하며, CNC 선반에서 대용량의 공구 매거진을 준비하여 퀵 체인지 방식의 공구고정구를 이용해서 공구를 자동교환해 주는 장치입니다. 따라서, CNC 선반에서 대량 생산을 위해 자동 공구 교환을 필요로 할 때 AJC를 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 선반에서 양센터 작업시 필요한 것으로만 나열된 항은?

  1. 단동척, 백기어, 돌림판, 정지센터
  2. 정지센터, 돌림판, 맨드릴, 회전센터
  3. 파이프센터, 돌리개, 돌림판, 맨드릴
  4. 회전센터, 돌리개, 돌림판, 정지센터
(정답률: 알수없음)
  • 양센터 작업은 회전하는 작업물을 가공하는 작업이므로 회전센터와 돌림판이 필요하다. 또한 작업물을 고정시키기 위해 돌리개와 정지센터가 필요하다. 따라서 정답은 "회전센터, 돌리개, 돌림판, 정지센터"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 브라운 샤프형 머신에서 모듈 5, 잇수 76의 스어 기어의 이를 깎으려 할 때, 다음 분할판 중 가장 적합한 것은?

  1. 16구멍
  2. 17구멍
  3. 18구멍
  4. 19구멍
(정답률: 알수없음)
  • 모듈 5, 잇수 76의 스어 기어의 이를 깎으려면, 톱니의 지름은 5 × 76 = 380mm가 되어야 합니다. 이때, 브라운 샤프형 머신에서 사용 가능한 분할판 중에서는 가장 적합한 것은 19구멍입니다. 이는 19구멍의 지름이 380mm와 가장 가깝기 때문입니다. 16구멍, 17구멍, 18구멍은 지름이 모두 304mm, 323mm, 342mm로 380mm에는 너무 작습니다. 따라서 19구멍이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 연삭 숫돌입자 사이의 공간에 연삭 칩이 끼여 연삭이 되지 않는 성질을 무엇이라 하는가?

  1. 드레싱(dressing)
  2. 글레이징(glazing)
  3. 트루잉(truing)
  4. 로딩(loading)
(정답률: 알수없음)
  • 연삭 작업 중에 연삭 칩이 연삭 숫돌입자 사이에 끼여서 연삭이 되지 않는 현상을 로딩(loading)이라고 한다. 이는 연삭 작업 시 칩이 축적되어 숫돌입자와 칩 사이에 공간이 없어지면서 발생하는데, 이로 인해 연삭 효율이 떨어지고 연삭 칩이 끼이면서 연삭 표면의 질이 저하된다. 따라서 로딩 현상을 방지하기 위해 연삭 작업 중에는 칩을 적절히 제거하고, 숫돌입자와 칩 사이의 공간을 유지하는 드레싱 작업이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 길이가 80 mm, 큰 쪽의 직경이 50 mm, 작은 쪽의 직경이 40 mm인 테이퍼를 선반에서 복식 공구대를 이용하여 가공 할 때 공구의 회전각은 얼마로 하여야 하는가?

  1. 3.6˚
  2. 4.8˚
  3. 6.1˚
  4. 7.2˚
(정답률: 알수없음)
  • 테이퍼의 각도는 큰 직경과 작은 직경의 차이에 비례한다. 따라서 이 문제에서는 각도를 구하기 위해 큰 직경과 작은 직경의 차이를 구해야 한다.

    차이 = (큰 직경 - 작은 직경) / 길이
    = (50 - 40) / 80
    = 0.125

    이제 이 값을 각도로 변환해야 한다. 각도는 라디안으로 표시되므로, 0.125에 라디안 값을 곱해준다.

    각도 = 0.125 x 180 / π
    = 7.16˚

    하지만 이 문제에서는 복식 공구대를 사용한다고 했으므로, 회전각을 구할 때는 공구대의 회전비를 고려해야 한다. 복식 공구대의 회전비는 1:2이므로, 위에서 구한 각도를 2로 나눠준다.

    회전각 = 7.16˚ / 2
    = 3.6˚

    따라서 정답은 "3.6˚"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 치공구설계

21. 치공구를 조립하는 경우 다음 중 필요 조건이 아닌 것은?

  1. 각 부품은 요구되는 위치의 치수 정밀도가 정확해야 한다.
  2. 각 부품이 조립된 정확한 위치는 부품을 교환하거나 분해 조립후에도 어긋남이 없어야 한다.
  3. 각 부품은 충분한 강도로 고정하여 사용중 풀리거나 변형이 가지 않아야 한다.
  4. 각 부품은 다웰핀에 의해 조립하기 때문에 어떤 부품을 교환해도 항시 정확하다.
(정답률: 알수없음)
  • 정답은 "각 부품은 다웰핀에 의해 조립하기 때문에 어떤 부품을 교환해도 항시 정확하다." 이다. 이유는 다웰핀은 부품을 정확한 위치에 고정시켜주는 역할을 하기 때문에 부품을 교환하더라도 정확한 위치에 고정되기 때문이다. 따라서 다른 보기들은 모두 치공구를 조립하는데 필요한 조건이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 절삭공구의 위치 결정 요소 중 관계 없는 것은?

  1. 밀링고정구의 셋팅 블록
  2. 드릴 부시
  3. 보링 바이트의 셋팅 게이지
  4. 엔드밀의 안내부시
(정답률: 알수없음)
  • 절삭공구의 위치 결정 요소 중에서 "엔드밀의 안내부시"는 관계 없는 것이다. 이는 엔드밀이 회전하면서 자신의 위치를 결정하기 때문에 안내부시가 필요하지 않기 때문이다. 다른 보기들은 각각 다른 절삭공구의 위치 결정에 필요한 요소들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 원통의 중심선을 항상 동일위치에 오게 하기 위한 위치 결정(location) 방법은?

  1. 동심구멍
  2. 평면
  3. 직각
  4. 브이 블록(Ⅴ-block)
(정답률: 알수없음)
  • 원통의 중심선을 항상 동일위치에 오게 하기 위해서는 원통의 기하학적 특성을 고려하여 원통의 축과 수직한 평면을 기준으로 위치를 결정해야 합니다. 이때, 브이 블록(Ⅴ-block)은 원통의 축과 수직한 평면을 만들어주는 도구로, 원통의 중심선을 항상 동일위치에 오게 하기 위해 사용됩니다. 따라서, 정답은 "브이 블록(Ⅴ-block)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 선삭바이트에서 공작물과의 마찰을 방지하기 위해 증가시켜야 할 절삭각은?

  1. 상면경사각
  2. 측면경사각
  3. 전면여유각
  4. 측면날끝각
(정답률: 알수없음)
  • 선삭바이트에서 공작물과의 마찰을 방지하기 위해 증가시켜야 할 절삭각은 "전면여유각"입니다. 이는 바이트의 전면 부분과 공작물의 표면이 만나는 각도를 의미합니다. 전면여유각이 크면 바이트와 공작물 사이에 충격이 덜 전달되어 마찰과 열이 줄어들어 절삭 효율이 향상됩니다. 따라서 전면여유각을 증가시키는 것이 바이트의 수명과 절삭 효율을 높이는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림에서 V홈의 밀링작업을 하기 위하여 위치결정구로서 적합한 것은 어느 것인가?

  1. V형 패드와 다웰핀
  2. 조절위치 결정구와 네스트
  3. 다이어몬드핀과 원형핀
  4. 조정패드와 다웰핀
(정답률: 알수없음)
  • 다이어몬드핀과 원형핀은 모두 위치 결정에 사용되는 핀으로, V홈의 밀링작업을 위해 적합합니다. 다이어몬드핀은 각도가 뾰족한 형태로 작업물을 안정적으로 고정시키며, 원형핀은 작업물을 중심에 위치시키는 역할을 합니다. 따라서 이 두 가지 핀을 함께 사용하면 정확한 위치 결정이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 단로드 실린더를 사용하여 F=450kgf의 힘을 발생시키려면 최소 얼마정도의 유압을 필요로 하는가? (단, 실린더의 내경은 50mm이고 피스톤로드의 직경은 10mm이다.)

  1. 12 kgf/cm2
  2. 23 kgf/cm2
  3. 36 kgf/cm2
  4. 46 kgf/cm2
(정답률: 알수없음)
  • 유압에서는 파스칼의 법칙이 적용된다. 파스칼의 법칙은 압력은 일정하게 유지되며, 압력을 가하는 부분의 면적이 작으면 작을수록 힘이 커진다는 것이다. 따라서, 피스톤로드의 직경이 작을수록 큰 힘을 발생시킬 수 있다. 이 문제에서는 F=450kgf의 힘을 발생시키기 위해 필요한 압력을 구하는 것이므로, 파스칼의 법칙을 이용하여 다음과 같이 계산할 수 있다.

    F = P × A
    P = F / A

    여기서, A는 실린더의 내경을 이용하여 구할 수 있다.

    A = πr^2
    r = d/2 = 25mm
    A = π(25mm)^2 = 1963.5mm^2

    따라서, 필요한 압력 P는 다음과 같다.

    P = 450kgf / 1963.5mm^2 = 0.229 kgf/mm^2 = 22.9 kgf/cm^2

    따라서, 정답은 "23 kgf/cm^2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 절삭의 3가지 조건이 아닌 것은?

  1. 절삭속도
  2. 이송량
  3. 절삭깊이
  4. 공작물 회전수
(정답률: 알수없음)
  • 공작물 회전수는 절삭에 영향을 미치는 요소 중 하나이지만, 절삭의 3가지 조건은 아니다. 절삭의 3가지 조건은 절삭속도, 이송량, 절삭깊이이다. 이들 요소는 절삭 공정에서 중요한 역할을 하며, 이들을 적절히 설정해야 고품질의 가공품을 얻을 수 있다. 공작물 회전수는 공작물의 형태와 크기, 가공 목적 등에 따라 다르게 설정되며, 절삭속도, 이송량, 절삭깊이와 함께 고려되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 절삭공구 재료의 구비조건이 아닌 것은?

  1. 내마모성이 좋을 것
  2. 고온경도가 클 것
  3. 강도가 클 것
  4. 취성이 클 것
(정답률: 알수없음)
  • 취성이 클 것은 절삭공구 재료의 구비조건이 아닙니다. 왜냐하면 취성이 클수록 재료가 부식되기 쉬워지기 때문입니다. 따라서 절삭공구 재료는 내마모성이 좋을 것, 고온경도가 클 것, 강도가 클 것과 같은 특성을 가지는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 선반 작업에서 공작물의 중심선을 편심(off-set)시키기에 가장 적합한 것은 어느 것인가?

  1. 2-죠우척(two jaw chuck)
  2. 3-죠우척(three jaw chuck)
  3. 4-죠우척(four jaw chuck)
  4. 6-죠우척(six jaw chuck)
(정답률: 알수없음)
  • 선반 작업에서 공작물의 중심선을 편심시키기에 가장 적합한 것은 "4-죠우척(four jaw chuck)"입니다. 이유는 죠우척이 가지는 4개의 편심 조절 가능한 조각으로 인해, 공작물을 더 정확하게 중심에 위치시킬 수 있기 때문입니다. 다른 죠우척들은 2개 또는 3개의 조각으로 이루어져 있어 편심 조절이 불가능하거나 제한적입니다. 6개의 조각으로 이루어진 죠우척은 편심 조절이 가능하지만, 조작이 복잡하고 시간이 많이 소요됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 구멍제품을 측정하기 위한 플러그게이지의 설계시 다음 설명 중 옳은 것은?

  1. 통과측치수는 (+)공차로 표시한다.
  2. 정지측치수는 마모여유를 고려한다.
  3. 구멍의 최대치수가 통과측 게이지치수의 기본이 된다
  4. 구멍의 최소치수가 정지측 게이지치수의 기본이 된다
(정답률: 알수없음)
  • "통과측치수는 (+)공차로 표시한다."는 구멍의 크기가 게이지의 크기보다 크거나 같아야 하는 경우에 사용되는 측정 방법입니다. 이 경우, 게이지의 크기는 구멍의 최대치수와 같으며, 공차는 양수로 표시됩니다. 이는 게이지가 구멍에 완전히 들어가야 하기 때문입니다. 따라서, 게이지의 크기는 최대치수와 같고, 공차는 양수로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 실린더의 속도를 제어하기 위하여 유량 제어를한다. 다음 중 유량제어 방식이 아닌 것은?

  1. 미터 인 방식
  2. 미터 아웃 방식
  3. 블리드 오프 방식
  4. 파일럿 방식
(정답률: 알수없음)
  • 파일럿 방식은 유량을 직접 제어하는 방식이 아니라, 유량 제어 장치를 통해 제어 신호를 보내어 제어하는 방식이기 때문에 유량 제어 방식이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 공압 회로를 구성할 때 2개소 이상의 방향으로부터의 흐름을 1개소로 합칠 필요가 있을 때 사용하는 밸브는?

  1. 체크 밸브
  2. 볼 시트 밸브
  3. 디스크 시트 밸브
  4. 셔틀 밸브
(정답률: 알수없음)
  • 셔틀 밸브는 2개 이상의 방향에서 유체가 흐를 때, 그 흐름을 1개의 방향으로 합치기 위해 사용하는 밸브입니다. 이는 밸브 내부에 있는 셔틀이라는 부품이 왕복하면서 유체의 흐름을 전환해주기 때문에 가능합니다. 따라서 셔틀 밸브는 다양한 방향에서 유체의 흐름을 제어할 수 있는 유용한 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 드릴가공에서 하나의 작업만이 요구되는 제품이 대량생산 되어야 할 경우, 지그부시는 어떤 것을 사용하는 것이 경제적인가?

  1. 회전형 삽입부시
  2. 고정형 삽입부시
  3. 삽입 부시용부시
  4. 고정부시
(정답률: 알수없음)
  • 고정형 삽입부시를 사용하는 것이 경제적이다. 이는 제품을 고정하여 드릴가공을 수행하기 때문에 정확한 위치와 깊이를 유지할 수 있으며, 반복적인 작업에 적합하다. 또한, 회전형 삽입부시와 달리 부시 교체가 필요하지 않기 때문에 생산성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 밀링 커터를 사용한 작업시 떨림(chatter)을 방지하기 위한 조건이 아닌 것은?

  1. 커터의 잇수를 많지 않게 한다.
  2. 랜드(land)를 작게 한다.
  3. 여유각을 작게한다.
  4. 바깥지름을 너무 크지않게 한다.
(정답률: 알수없음)
  • 여유각을 작게하는 것은 떨림(chatter)을 방지하기 위한 조건이 아닙니다. 여유각이란 커터가 재료를 절삭할 때 커터와 재료 사이에 생기는 각도를 말합니다. 여유각이 작으면 절삭력이 증가하여 떨림(chatter)이 발생할 가능성이 높아집니다. 따라서 여유각을 크게 하는 것이 떨림(chatter)을 방지하기 위한 조건 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 인 구멍을 검사하기 위한 플러그 게이지의 통과 측 치수를 KS 방식으로 구하면? (단, 마모여유는 0.007, 게이지 공차를 0.004로 한다.)

  1. 40.046± 0.002
  3. 39.993± 0.002
(정답률: 알수없음)
  • KS 방식에서는 허용 오차를 마모여유와 게이지 공차의 합으로 계산한다. 따라서, 플러그 게이지의 통과 측 치수는 구멍의 최소치에서 마모여유를 더한 값에서 게이지 공차의 두 배를 더한 값과 구멍의 최대치에서 마모여유를 뺀 값에서 게이지 공차의 두 배를 뺀 값 중에서 더 작은 값이 된다.

    구멍의 최소치에서 마모여유를 더한 값은 40.000 + 0.007 = 40.007이고, 게이지 공차의 두 배를 더한 값은 0.004 x 2 = 0.008이다. 따라서, 이 경우에는 40.007 + 0.008 = 40.015가 된다.

    구멍의 최대치에서 마모여유를 뺀 값은 40.050 - 0.007 = 40.043이고, 게이지 공차의 두 배를 뺀 값은 0.004 x 2 = 0.008이다. 따라서, 이 경우에는 40.043 - 0.008 = 40.035가 된다.

    따라서, 플러그 게이지의 통과 측 치수는 ""이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 바이스(vise)를 고정구로 사용하는 잇점에 속하지 않는 것은?

  1. 정밀도를 필요로 하는 제품가공에 유리하다.
  2. 공작물의 체결이 간편하다.
  3. 대칭형 공작물의 체결이 용이하다.
  4. 다품종 소량생산 제품에 경제적이다.
(정답률: 알수없음)
  • 바이스는 고정구로 사용할 경우, 정밀도를 필요로 하는 제품가공에 유리하지 않다. 이는 고정구로 인해 공작물이 제대로 고정되지 않을 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 구멍의 치수가 축의 치수가 일 때 최대 틈새는?

  1. 0.01
  2. 0.02
  3. 0.05
  4. 0.07
(정답률: 알수없음)
  • 구멍의 치수가 축의 치수보다 크기 때문에 최대 틈새는 축의 치수가 작은 값인 0.02가 된다. 따라서 정답은 "0.02"가 되어야 한다. "0.07"은 보기에서 잘못 입력된 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 일반적으로 칩의 종류(형태)는 4가지로 분류한다. 이 분류에 속하지 않는 칩은?

  1. 유동형칩
  2. 조합형칩
  3. 전단형칩
  4. 균열형칩
(정답률: 알수없음)
  • 조합형칩은 일반적인 칩의 형태 분류에 속하지 않는다. 이는 칩의 형태가 고정되어 있지 않고, 다양한 기능을 조합하여 만들어지는 칩으로, 사용자의 요구에 따라 다양한 형태로 제작될 수 있다. 따라서 유동형칩, 전단형칩, 균열형칩과 같은 고정된 형태를 가진 칩과는 구분된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 플레이트 지그(plate jig)에 대한 설명 중 틀린 것은?

  1. 제한된 생산에 많이 사용한다.
  2. 주요한 부품은 플레이트(plate)이다.
  3. 필요한 부품은 드릴부싱과 위치결정용 핀이다.
  4. 클램핑 장치는 필요치 않다.
(정답률: 알수없음)
  • "클램핑 장치는 필요치 않다."가 틀린 설명이다. 플레이트 지그는 작업물을 고정하기 위해 클램핑 장치가 필요하다. 클램핑 장치는 작업물을 플레이트에 고정시켜 작업을 수행할 때 움직임을 방지하고 안정성을 높이기 위해 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지그의 클램핑 장치를 선정할 때 고려해야 할 사항으로 틀린 것은?

  1. 공작물을 충분히 강하게 잡아 주는 장치여야 한다.
  2. 작업자가 공작물을 장치하고 제거할 때 작동이 빨리 이루어지도록 한다.
  3. 계획된 작업방법 이외에는 작동이 이루어지지 않도록 한다.
  4. 가능한 경우 작업부위에서 먼곳에 위치하도록 한다.
(정답률: 알수없음)
  • "가능한 경우 작업부위에서 먼곳에 위치하도록 한다."가 틀린 것이다. 이는 오히려 작업자의 편의성과 안전성을 저해할 수 있으므로, 작업부위에서 가까운 곳에 위치하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 치공구재료 및 정밀계측

41. 다음 재료 중 단조용 알루미늄 합금으로 가장 적합한 것은?

  1. 실민(Silmin)
  2. 인바(Invar)
  3. 양은(洋銀)
  4. 초 듀랄루민
(정답률: 알수없음)
  • 단조용 알루미늄 합금은 강도와 내식성이 뛰어나며 가벼워야 합니다. 이 중에서 초 듀랄루민은 알루미늄, 구리, 망간, 마그네슘 등의 합금으로 이루어져 있어 강도와 내식성이 뛰어나며 가벼운 재질입니다. 따라서 단조용 알루미늄 합금으로 가장 적합한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 탄소강을 냉간가공했을 때 결정립자가 미세화되어 경도ㆍ강도가 증가하는 현상은?

  1. 가공경화
  2. 변태강화
  3. 고용강화
  4. 시효경화
(정답률: 알수없음)
  • 탄소강을 냉간가공하면 결정립자가 미세화되어 결정 경계면이 많아지고 결정체 간 거리가 가까워져 강도와 경도가 증가하는데, 이러한 현상을 가공경화라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 균열이 발생할 경우 서멧(cermets) 중의 금속상이 균열 에너지를 흡수하여 소성변형을 하므로 인성을 증대시킨 서멧은 금속(또는 합금)에 다음 중에 어느 것을 결합 시킨 신소재인가?

  1. 실리카 시멘트
  2. 세라믹
  3. 시효경화 합금
  4. 주조 합금
(정답률: 알수없음)
  • 서멧은 금속과 세라믹의 혼합물로, 금속의 인성과 세라믹의 내마모성을 결합시켜 높은 내구성을 가지게 됩니다. 그 중에서도 균열이 발생할 경우 금속상이 균열 에너지를 흡수하여 소성변형을 하므로 인성을 증대시킨 서멧은 시효경화 합금과 결합되어 만들어집니다. 시효경화 합금은 시간이 지나면서 물성이 변화하는 합금으로, 일정한 시간 동안 고온에서 처리하면 더욱 높은 인성과 내구성을 가지게 됩니다. 따라서 균열 발생 시에도 높은 내구성을 유지할 수 있어서 서멧과 결합시키는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 탄소공구강의 단점을 보완하기 위하여 Cr, W, Mn, Ni, V 등을 첨가한 합금 공구강의 설명으로 틀린 것은?

  1. 탄소(C)의 함유량이 낮아 담금질 효과는 감소한다.
  2. 경도, 절삭성, 단조, 주조성 등을 개선한 강이다.
  3. W은 상온 및 고온경도를 향상시키므로 내마모성이 향상된다.
  4. 용도로는 절삭공구, 냉간 드로잉용 다이스, 센터드릴 등으로 사용된다.
(정답률: 알수없음)
  • "W은 상온 및 고온경도를 향상시키므로 내마모성이 향상된다." 이것은 틀린 것이 아니다. W은 탄소강보다 상온 및 고온경도를 높일 수 있으며, 내마모성을 향상시키기 때문에 절삭공구, 냉간 드로잉용 다이스, 센터드릴 등에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 강에 고체침탄처리를 한 후에는 1차 및 2차 담금질작업을 한다. 1차 및 2차 담금질작업의 가장 주된 목적은?

  1. 1차: 탄소의 확산, 2차: 표면 경화
  2. 1차: 표면 경화, 2차: 내부 조직 미세화
  3. 1차: 내부 조직 미세화, 2차: 표면 경화
  4. 1차: 탄소의 확산, 2차: 내부 조직 미세화
(정답률: 알수없음)
  • 1차 및 2차 담금질작업의 가장 주된 목적은 강의 내부 조직을 미세화하고 표면을 경화시켜 강의 강도와 내구성을 향상시키는 것이다. 1차 담금질작업은 강의 표면을 약간 굴곡지게 만들어 탄소가 더욱 균일하게 분포되도록 하여 내구성을 높이고, 2차 담금질작업은 강의 표면을 더욱 경화시켜 내구성을 더욱 향상시킨다. 따라서, "1차: 내부 조직 미세화, 2차: 표면 경화"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 연질 공작물의 표면에 손상을 주지 않기 위해 2차 고정용 클램프로 사용되는 고무처럼 탄성이 있는 엔지니어링수지인 것은?

  1. ABS 수지
  2. 멜라민 수지
  3. 실루민
  4. 폴리 우레탄
(정답률: 알수없음)
  • 폴리 우레탄은 고무처럼 탄성이 있어서 연질 공작물의 표면에 손상을 주지 않으면서도 2차 고정용 클램프로 사용될 수 있기 때문입니다. ABS 수지, 멜라민 수지, 실루민은 모두 탄성이 있는 엔지니어링 수지이지만, 폴리 우레탄만큼 고무처럼 탄성이 있지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 하드 필드강(고망간강)을 수인법(Water toughening)하는 가장 주된 이유는?

  1. 오스테나이트 입자의 미세화
  2. 심냉 처리를 하기 위해서
  3. 인성을 얻기 위해서
  4. 연화시키기 위해서
(정답률: 알수없음)
  • 하드 필드강은 경도가 높지만 인성이 낮은 재질이기 때문에 수인법을 통해 인성을 높이기 위해서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 에폭시 및 플라스틱에 관한 설명 중 틀린 것은?

  1. 비금속 재료로 합성 수지의 일종이다.
  2. 연질의 공작물에 상처가 나지 않도록 고정하는 바이스 조 등에 사용한다.
  3. 열에 매우 약하며 강도가 부족한 것이 일반적인 단점이다.
  4. 가볍고 가공이 쉬우나 내식성이 없다.
(정답률: 알수없음)
  • 에폭시 및 플라스틱에 관한 설명 중 "가볍고 가공이 쉬우나 내식성이 없다."는 틀린 설명이다. 이유는 플라스틱은 내식성이 있을 수 있으며, 에폭시는 내식성이 있는 것도 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 세라믹 공구 재료의 장점이 아닌 것은?

  1. 세라믹 바이트는 납땜이나 유기 접착제로 접착하여 사용할 수 있다.
  2. 세라믹은 고온 경도가 높고 산화되지 않는다.
  3. 경도 HRC 60 정도의 재료를 30∼40 m/min 의 속도로 가공할 수 있다.
  4. 열응력이 약하기 때문에 냉각재는 사용하지 않는다.
(정답률: 알수없음)
  • "열응력이 약하기 때문에 냉각재는 사용하지 않는다."는 세라믹 공구 재료의 장점이 아니라 단점이다. 이유는 세라믹은 열팽창 계수가 작아서 냉각재를 사용하지 않으면 가공 중에 열응력이 발생하여 공구가 깨질 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 7ㆍ3 황동의 주성분은?

  1. Cu 70%, Sn 30%
  2. Cu 30%, Sn 70%
  3. Cu 30%, Zn 70%
  4. Cu 70%, Zn 30%
(정답률: 알수없음)
  • 7ㆍ3 황동은 구리(Cu)와 아연(Zn)의 합금으로 이루어져 있습니다. 이 중에서 구리의 비중이 더 높아서 주성분으로 간주되며, 구리가 70%, 아연이 30%의 비율로 함유되어 있습니다. 따라서 정답은 "Cu 70%, Zn 30%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 재료 만능시험기로 시험할 수 없는 시험은?

  1. 인장시험
  2. 공구 수명시험
  3. 압축시험
  4. 굽힘시험
(정답률: 알수없음)
  • 재료 만능시험기는 재료의 물리적인 특성을 측정하는데 사용되는데, 공구 수명시험은 공구의 내구성을 측정하는 것이므로 재료의 물리적인 특성과는 직접적인 연관성이 없습니다. 따라서 재료 만능시험기로는 공구 수명시험을 할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 치공구용 목재에 관한 일반적인 설명으로 옳은 것은?

  1. 정밀도가 요구되는 대량 생산에 사용된다.
  2. 합판, 칩보드나 침윤시킨 목재는 사용할 수 없다.
  3. 습기가 많은 곳에서는 실링하여야 하고, 변형방지를 위한 처리를 하여야 한다.
  4. 자연목재의 나이테는 같은 방향으로 붙여 사용하여 야 한다.
(정답률: 알수없음)
  • 습기가 많은 곳에서는 목재가 변형될 수 있으므로 실링하여 보호하고, 변형방지를 위해 처리해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 18 - 4 - 1 고속도강의 성분은?

  1. W18% - Cr4% - V1%
  2. W18% - Ni4% - Cr1%
  3. W18% - V4% - Cr1%
  4. W18% - Cr4% - Mo1%
(정답률: 알수없음)
  • 18 - 4 - 1 고속도강의 성분은 중탄소강에 비해 높은 인장강도와 내마모성을 가지고 있으며, 주요 성분으로는 탄소(C), 텅스텐(W), 크롬(Cr), 바나듐(V) 등이 포함되어 있습니다. 따라서, "W18% - Cr4% - V1%"이 정답인 이유는 이 고속도강의 주요 성분 중 하나인 텅스텐(W) 함량이 18%이며, 크롬(Cr)과 바나듐(V) 함량이 각각 4%와 1%인 조합이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 공구재료 중 강철공구와 다르게 단조 및 열처리가 되지 않는 특징이 있고 고온경도와 내마모성이 크므로 특수 용도에 사용되는 공구재질은?

  1. 비디아(widia)
  2. 카보로이(carboloy)
  3. 스텔라이트(stellite)
  4. 다이알로이(dialoy)
(정답률: 알수없음)
  • 스텔라이트는 강철공구와 달리 단조 및 열처리가 되지 않는 특징이 있고 고온경도와 내마모성이 크므로 특수 용도에 사용되는 공구재질입니다. 이는 주로 고온 및 고압 환경에서 사용되는 공구나 부품에 적합하며, 예를 들어 항공기 엔진 부품, 절삭공구, 밸브 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 진공실에 불어넣은 가스가 높은 온도로 가열된 피처리물의 표면에서 열분해되거나 화학반응으로 생성되는 고체금속 또는 화합물 등이 표면에 흡착 축척되어 매우 높은 경도의 TiC 코팅층을 형성하는 화학적 증착 (CVD:chemical vapor deposition)의 설명으로 틀린 것은?

  1. 초경 공구에는 적용할 수 없다.
  2. 물리적 증착(PVD)에 비하여 코팅층의 균일성이 뛰어나 코팅막 자체에는 핀홀 등이 거의 없다.
  3. PVD에 비하여 윤활성, 내마모성, 밀착성이 뛰어나다.
  4. 고속도강이나 열간 및 냉간 공구강에 적용시는 코팅 후 진공에서 재열처리하여야 한다.
(정답률: 알수없음)
  • "초경 공구에는 적용할 수 없다."가 틀린 것이다. CVD는 초경 공구에도 적용 가능하며, 심지어 초경 공구에서는 PVD보다 CVD가 더 효과적일 수 있다. 이유는 CVD가 PVD보다 코팅층의 균일성이 뛰어나기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 공구강에 있어서 변형을 방지하기 위해서 다음 중 어떤 열처리를 행하는 것이 가장 적합한가?

  1. 구상화 풀림
  2. 뜨임
  3. 심냉 처리
  4. 담금질
(정답률: 알수없음)
  • 정답은 "구상화 풀림"이다. 구상화 풀림은 고온에서 급속하게 냉각하여 강의 내부에 있는 구조물이 변형되지 않도록 하는 열처리 방법이다. 이는 공구강과 같은 고강도 강재에서 많이 사용되며, 강의 경도와 내구성을 높이는 효과가 있다. 뜨임은 강재를 고온으로 가열하여 가공성을 높이는 열처리 방법이며, 심냉 처리는 강재를 고온에서 가열한 후 냉각하는 방법으로, 강재의 경도를 높이는 효과가 있다. 담금질은 강재를 고온에서 가열한 후 냉각하는 방법으로, 강재의 경도를 낮추는 효과가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 분말 야금 공구강에 관한 설명으로 틀린 것은?

  1. 절삭공구용 인서트를 제조할 수 있다.
  2. 진공 소결로 복잡한 공구를 만들 수 있다.
  3. 유사 성분의 일반 공구강에 비하여 가공성이 아주 우수하다.
  4. 탄화물과 비금속 개재물의 편석이 발생하며, 일반 공구강에 비하여 유연성이 떨어진다.
(정답률: 알수없음)
  • "유사 성분의 일반 공구강에 비하여 가공성이 아주 우수하다."가 틀린 설명입니다. 분말 야금 공구강은 일반 공구강에 비해 가공성이 떨어지는 특징이 있습니다. 이는 탄화물과 비금속 개재물의 편석이 발생하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 강에서 탄소량이 증가하면 일반적으로 감소되는 성질로 가장 적합한 것은?

  1. 연신율
  2. 경도
  3. 항복점
  4. 강도
(정답률: 알수없음)
  • 강에서 탄소량이 증가하면 연신율이 감소하는 성질이 가장 적합합니다. 이는 탄소가 강의 구조를 더 단단하게 만들어 강의 끌어당기는 능력을 강화시키기 때문입니다. 따라서 강의 능동성이 감소하고, 연신율이 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 탄소강 중에 함유된 원소로 단조 가공시 고온메짐(red shortness)을 일으켜 열간가공을 곤란하게 하는 것은?

  1. 망간(Mn)
  2. 황(S)
  3. 실리콘(Si)
  4. 인(P)
(정답률: 알수없음)
  • 탄소강 중에 함유된 황(S)은 고온에서 산화되어 황산가스를 발생시키며, 이로 인해 금속의 연성이 감소하여 고온메짐을 유발합니다. 따라서 열간가공시 곤란하게 만들어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 치공구 재료가 탄성구역 내에서 인장하중을 받으면 축 방향에는 신장을 일으키고, 횡 방향에 수축이 일어나는데 이 때(가로방향 변형량/세로방향 변형량)의 절대값을 의미하는 용어는?

  1. 탄성 계수
  2. 강성률
  3. 포아손의 비
  4. 변형계수
(정답률: 알수없음)
  • 가로방향 변형량/세로방향 변형량의 절대값을 의미하는 용어는 "포아손 비"이다. 이는 재료의 탄성에 대한 특성을 나타내는데, 포아손 비가 작을수록 재료는 탄성이 높다는 것을 의미한다. 포아손 비는 세로방향의 변형량이 가로방향의 변형량에 비해 얼마나 큰지를 나타내는 비율이다. 예를 들어, 포아손 비가 0.3이면 세로방향의 변형량이 가로방향의 변형량의 0.3배라는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계공정설계

61. 범용 공작기계가 전용공작기계에 대하여 갖는 장점이 많다. 다음 중 그 장점으로서 부적합한 것은?

  1. 대량생산에 적합하다.
  2. 융통성이 많다.
  3. 유지보수비가 적게든다.
  4. 장비의 초기 투자가 적다.
(정답률: 알수없음)
  • 대량생산에 적합하다는 것이 부적합한 것이다. 범용 공작기계는 작업의 유연성과 다양성이 높아서 소량 다양한 생산에 적합하며, 전용공작기계는 대량생산에 특화되어 있기 때문이다. 따라서 대량생산에 적합하다는 것은 전용공작기계의 장점이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 투영기를 이용한 측정에서 차트(chart)를 이용한 윤곽 형상의 비교 측정시 가장 중요한 사항은?

  1. 형판 접안렌즈 사용
  2. 스크린의 크기
  3. 투영 배율의 정확성
  4. 이중상 접안렌즈 사용
(정답률: 알수없음)
  • 투영기를 이용한 측정에서 차트를 이용한 윤곽 형상의 비교 측정시 가장 중요한 사항은 투영 배율의 정확성입니다. 이는 측정 대상물의 크기와 차트의 크기, 그리고 투영 거리와 관련이 있으며, 정확한 배율을 사용하지 않으면 측정 결과에 오차가 발생할 수 있기 때문입니다. 따라서 투영 배율을 정확하게 설정하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 길이 50cm의 표준자를 사용하여 길이측정을 할 때는 다음 중 어떤 곳을 지지하여 측정하면 가장 정확한가?

  1. 에어리 점(Airy point)
  2. 베셀 점(Bessel point)
  3. 클램프 점(Clamp point )
  4. 항복 점(Yielding point)
(정답률: 알수없음)
  • 베셀 점(Bessel point)을 지지하여 측정하는 것이 가장 정확합니다. 이유는 베셀 점은 표준자의 중심과 같은 위치에 있어서, 측정 대상물의 양쪽 끝을 지지할 때 가장 안정적인 지점이기 때문입니다. 또한 베셀 점은 에어리 점(Airy point)보다 더 정확한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 절삭용 공구가 아닌 것은?

  1. 엔드밀(end mill)
  2. 브로치(broach)
  3. 펀치(punch)
  4. 드릴(drill)
(정답률: 알수없음)
  • 펀치는 절단이 아닌 구멍을 뚫거나 작은 구멍을 만들기 위해 사용되는 도구이기 때문에 절삭용 공구가 아닙니다. 반면, 엔드밀, 브로치, 드릴은 모두 절삭용 공구로서 재료를 절단하여 가공하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

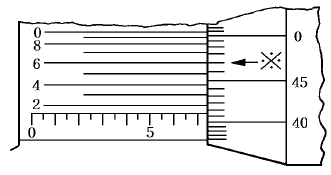

65. 다음 그림과 같이 ※의 눈금이 일치한 버니어 마이크로미터의 측정값은 몇 mm 인가?

  1. 7.416
  2. 7.456
  3. 7.476
  4. 7.916
(정답률: 알수없음)
  • ※의 눈금은 0.01mm씩 증가하므로, 1번째 눈금은 0.01mm, 2번째 눈금은 0.02mm, ..., 6번째 눈금은 0.06mm이다. 따라서, ※의 위치에서부터 왼쪽으로 세 번째 눈금까지의 거리는 0.01mm + 0.02mm + 0.02mm = 0.05mm 이다. 또한, 왼쪽에서부터 세 번째 눈금까지의 거리는 7mm 이므로, 측정값은 7.05mm 이다. 마지막으로, ※의 위치에서부터 오른쪽으로 첫 번째 눈금까지의 거리는 0.01mm 이므로, 최종 측정값은 7.05mm + 0.01mm = 7.06mm 이다. 따라서, 정답은 "7.416" 이 아닌 "7.06" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 가장 안정되고 균형을 가져올 수 있도록, 공작물을 위치 결정할수 있는 것은?

  1. 너무 인접한 위치 결정구
  2. 공작물의 상부가 무거울 때
  3. 부적절한 위치에 홀딩력이 가해질 때
  4. 넓은 간격을 가진 위치 결정구
(정답률: 알수없음)
  • "넓은 간격을 가진 위치 결정구"가 가장 안정되고 균형을 가져올 수 있는 이유는, 공작물의 무게를 고르게 분산시키기 때문이다. 너무 인접한 위치 결정구를 사용하면 공작물이 불균형하게 분산되어 불안정해지고, 상부가 무거울 때는 더욱 그러한 문제가 심해진다. 또한 부적절한 위치에 홀딩력이 가해질 때도 안정성이 떨어지게 된다. 따라서 넓은 간격을 가진 위치 결정구를 사용하여 공작물의 무게를 고르게 분산시키면 안정적인 상태를 유지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 생산현장이나 실험실에서 마이크로미터의 스핀들 평면도와 같은 정밀부품의 평면도를 단색광원장치 아래서 피측정물 위에 올려 놓고 간섭 무뉘를 관측하여 측정하는 것은?

  1. 옵티칼 플랫
  2. 옵티칼 패러렐
  3. 팬타 프리즘
  4. 폴리건 프리즘
(정답률: 알수없음)
  • 옵티칼 플랫은 평면도를 측정하기 위한 광학 장비 중 하나로, 단색광원장치 아래서 피측정물 위에 올려 놓고 간섭 무뉘를 관측하여 측정하는 것이 가능합니다. 따라서 정밀부품의 평면도나 스핀들 평면도와 같은 작은 부품들의 측정에 매우 유용하게 사용됩니다. 옵티칼 패러렐, 팬타 프리즘, 폴리건 프리즘은 다른 광학 장비들로, 옵티칼 플랫과는 다른 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 감도(感度)를 올바르게 나타낸 식은?

  1. 감도=측정량의 변화/참값
  2. 감도=지시량의 변화/참값
  3. 감도=지시량의 변화/측정량의 변화
  4. 감도=측정량의 변화/지시량의 변화
(정답률: 알수없음)
  • 감도는 측정기의 민감도를 나타내는 값으로, 측정기가 얼마나 작은 변화를 감지할 수 있는지를 나타냅니다. 따라서 감도는 측정기의 지시량의 변화와 측정량의 변화 사이의 비율로 나타내야 합니다. 따라서 정답은 "감도=지시량의 변화/측정량의 변화" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 표면거칠기 측정법이 아닌 것은?

  1. 촉침식
  2. 광파 간섭식
  3. 전기 충전식
  4. 광절단식
(정답률: 알수없음)
  • 전기 충전식은 표면거칠기를 측정하는 방법 중 하나이지만, 다른 방법들과는 달리 직접적인 접촉 없이 전기적인 신호를 이용하여 측정하는 방법입니다. 따라서 촉침식과 광절단식처럼 직접적인 접촉이 필요하지 않고, 광파 간섭식처럼 빛의 간섭을 이용하는 방법과는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 부품의 실효치수(virtual size)는 얼마인가?

  1. 5.02
  2. 5.05
  3. 4.90
  4. 5.17
(정답률: 알수없음)
  • 이 부품은 0.5mm의 두께를 가진 10mm x 10mm의 정사각형 모양을 가지고 있으며, 중앙에 2mm x 2mm의 구멍이 뚫려있다. 따라서 부품의 가상 크기는 (10 x 10 - 2 x 2) x 0.5 = 40mm² 이다. 이를 제곱근으로 구하면 6.324이지만, 소수점 둘째자리에서 반올림하여 5.17이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 보조공정이 아닌 것은?

  1. 용접(Welding)
  2. 열처리(Heat treatment)
  3. 연삭(Grinding)
  4. 교정(Straightening)
(정답률: 알수없음)
  • 연삭은 원자재를 가공하여 정확한 크기와 모양을 만들기 위한 주요 가공 공정 중 하나입니다. 따라서 연삭은 보조공정이 아닌 주요 가공 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 측정값의 각 구간별 도수를 세어서 표를 만든 도수분포표를 그림으로 나타낸 것을 무었이라 하는가?

  1. 도시퍼넬
  2. P 관리도
  3. 히스토그램
  4. U 관리도
(정답률: 알수없음)
  • 히스토그램은 측정값의 각 구간별 도수를 세어서 표를 만든 도수분포표를 그래프로 나타낸 것이다. 각 구간의 도수를 막대 형태로 표현하여 데이터의 분포를 한 눈에 파악할 수 있도록 도와준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 단일 게이지 방식인 표준 게이지인 것은?

  1. 드릴 게이지
  2. 플러그 게이지
  3. 링 게이지
  4. 스냅 게이지
(정답률: 알수없음)
  • 단일 게이지 방식이란, 하나의 고정된 지름을 가지고 있는 게이지를 말합니다. 이 중에서도 "드릴 게이지"는 단일 지름을 가지고 있으며, 드릴의 직경을 측정하는 데 사용됩니다. 다른 게이지들은 여러 지름을 가지고 있거나, 다른 형태의 측정을 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 제조공정 중 표면 다듬질( Surface finishing )공정에 속 하지 않는 것은?

  1. 연마(Polishing)
  2. 전기도금(Electroplating)
  3. 래핑(Lapping)
  4. 세멘팅(Cementing)
(정답률: 알수없음)
  • 세멘팅은 표면을 다듬는 공정이 아니라, 물질을 붙이거나 고정시키는 공정입니다. 따라서 표면 다듬질 공정에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 공구도면을 단순화하기 위해서 고려해야할 사항 중 틀린 것은?

  1. 실제로 주기가 세부사항의 작도를 대신한다.
  2. 불필요하거나 필요이상의 투영도, 단면 및 상세도는 그리지 않는다.
  3. 제도시간을 절약하기 위해 템플레이트나 안내판을 쓴다.
  4. 표준부품은 상세하게 그려서 알기 쉽게 한다.
(정답률: 알수없음)
  • 표준부품은 상세하게 그려서 알기 쉽게 한다는 것은 공구도면을 보는 사람들이 부품의 형상과 크기를 빠르게 파악할 수 있도록 하기 위함입니다. 이는 제조 과정에서 부품을 선택하고 조립하는 데 있어서 매우 중요한 정보이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 30mm의 게이지블록으로 세팅한 하이트 게이지로 측정하여 29.54mm의 측정값을 얻었다면 실제값은? (단, 세팅한 30mm의 게이지블록은 -20㎛의 오차가 있다)

  1. 29.56mm
  2. 29.52mm
  3. 29.74mm
  4. 29.72mm
(정답률: 알수없음)
  • 실제값 = 측정값 - 게이지블록 오차
    실제값 = 29.54mm - (-20㎛)
    실제값 = 29.54mm + 0.02mm
    실제값 = 29.56mm

    따라서, 정답은 "29.56mm"이 되어야 하지만, 보기에서는 "29.56mm"이 없으므로, 가장 가까운 값인 "29.52mm"을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 더브테일 측정에서 측정 로울러의 지름이 D는 11.000mm, d는 6.000mm 것을 사용하여 측정한 결과가 L는 22.538mm이고, ℓ 이 15.257mm 였다면, 더브테일 각도 α 는 몇 도인가?

  1. 53° 48′ 23″
  2. 55° 12′ 38″
  3. 58° 36′ 54″
  4. 60° 01′ 23″
(정답률: 알수없음)
  • 우선 더브테일 측정에서 측정 로울러의 지름 D와 d를 사용하여 더브테일 각도 α를 구하는 공식은 다음과 같다.

    α = arctan((L-ℓ)/(π(D-d)))

    여기서 주어진 값들을 대입하면,

    α = arctan((22.538-15.257)/(π(11.000-6.000)))
    = arctan(0.732)
    ≈ 41.98°

    따라서, 보기에서 주어진 답 중에서 가장 가까운 값은 "55° 12′ 38″" 이다.

    이유는, 더브테일 측정에서 측정 로울러의 지름 D와 d가 크게 차이나지 않을 때, 측정값에 대한 오차가 크게 발생하지 않는다는 것이다. 따라서, α의 값이 상대적으로 크게 나올 수 있다. 이 경우, 보기에서 주어진 값 중에서는 "55° 12′ 38″" 가 가장 근접한 값이므로 정답으로 선택할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 샌드캐스팅(sand castings), 단조 등 공정이 계획되기 전에 재료에 최초의 형상을 부여하는 공정은?

  1. 기본공정(basic process)
  2. 주공정(principle process)
  3. 중요공정(major process)
  4. 보조공정(auxiliary process)
(정답률: 알수없음)
  • 기본공정은 다른 모든 공정의 기반이 되는 가장 기본적인 공정으로, 재료에 최초의 형상을 부여하는 공정을 말합니다. 따라서 샌드캐스팅이나 단조 등의 공정이 계획되기 전에 이루어지는 공정이 바로 기본공정입니다. 주공정은 제품의 핵심적인 기능을 담당하는 공정, 중요공정은 제품의 품질과 성능에 큰 영향을 미치는 공정, 보조공정은 생산성을 높이거나 제품의 완성도를 높이기 위한 보조적인 공정을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 부품공정 총괄표에서 찾아볼 수 없는 항목은?

  1. 공정순서
  2. 공정별 작업내용
  3. 사용할 치공구의 형태와 수
  4. 장비명
(정답률: 알수없음)
  • 부품공정 총괄표는 각 공정의 순서와 작업내용, 사용하는 장비명 등을 기록한 문서이다. 하지만 사용할 치공구의 형태와 수는 각 공정에서 필요한 도구와 그 수량을 결정하는 것으로, 부품공정 총괄표에서는 기록되지 않는다. 이는 각 공정에서 담당자가 필요한 치공구를 결정하고, 해당 공정에서 사용하는 것이 일반적이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 기계 가공을 할 때 공작물의 기능표면을 나타내는 요소가 아닌 것은?

  1. 표면거칠기
  2. 공차
  3. 공정도
  4. 기본형상
(정답률: 알수없음)
  • 공정도는 기계 가공 시 공작물의 기능표면을 나타내는 요소가 아닙니다. 공정도는 가공된 표면이 얼마나 정확하게 가공되었는지를 나타내는 요소로, 공작물의 기능성과는 직접적인 연관성이 없습니다. 따라서 기계 가공 시 공작물의 기능표면을 나타내는 요소는 "표면거칠기", "공차", "기본형상"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
