1과목: 정밀가공학

1. 어느 공구재료의 Taylor 공구 수명식의 지수는 n = 0.5, 상수는 C = 100 일 때, 절삭속도를 50% 감소한다면, 이 공구의 수명은 원래 수명의 몇 배가 되겠는가?

  1. 2 배
  2. 3 배
  3. 4 배
  4. 8 배
(정답률: 알수없음)
  • Taylor의 공구 수명 식을 이용하여 절삭속도 변화에 따른 수명 배수를 계산합니다.
    ① [기본 공식] $V T^{n} = C$
    ② [숫자 대입] $V_{1} T_{1}^{0.5} = V_{2} T_{2}^{0.5}$에서 $V_{2} = 0.5 V_{1}$이므로 $$V_{1} T_{1}^{0.5} = 0.5 V_{1} T_{2}^{0.5}$$
    ③ [최종 결과] $\frac{T_{2}}{T_{1}} = (\frac{1}{0.5})^{\frac{1}{0.5}} = 2^{2} = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 선반에서 테이퍼를 깎는 방법이 아닌 것은?

  1. 복식공구대를 사용한다.
  2. 테이퍼 절삭용 부속장치를 이용한다.
  3. 백기어를 사용한다.
  4. 심압대를 편위 시킨다.
(정답률: 알수없음)
  • 선반에서 테이퍼를 가공하는 방법으로는 복식공구대 사용, 테이퍼 절삭 부속장치 이용, 심압대 편위 등이 있습니다. 백기어는 나사 절삭 시 리드(Lead)를 조절하기 위해 사용하는 장치이므로 테이퍼 절삭과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보기와 같은 제품가공에서 자동 라운딩 가공 프로그램인 것은?

  1. G01 Z40.0 R-10.0 ;
  2. G01 Z40.0 R10.0 ;
  3. G01 W40.0 R10.0 ;
  4. G01 W40.0 R-10.0 ;
(정답률: 알수없음)
  • 도면 을 보면 $Z$축 방향으로 $40$만큼 이동한 후 반지름 $R10$인 라운딩 가공이 필요합니다. CNC 선반에서 $Z$축 절대 좌표 이동은 $Z$를 사용하며, 라운딩 반경은 양수 값인 $R10.0$으로 지정해야 하므로 G01 Z40.0 R10.0 ; 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 입도가 작고 연한 숫돌을 작은압력으로 가공물의 표면에 가압하면서 가공물에 피이드를 주고, 숫돌을 진동 시키면서 가공하는 것은?

  1. 초음파 가공
  2. 래핑
  3. 액체 호우닝
  4. 슈퍼피니싱
(정답률: 알수없음)
  • 슈퍼피니싱은 입도가 작고 연한 숫돌을 사용하여 낮은 압력으로 가공물 표면에 가압하고, 미세한 진동을 주어 표면 거칠기를 극도로 낮추는 정밀 다듬질 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 입자가공 방법 중 자유입자 가공법인 것은?

  1. 연삭
  2. 래핑
  3. 수우퍼피니싱
  4. 호닝
(정답률: 알수없음)
  • 입자가공에서 래핑은 입자가 고정되지 않고 자유롭게 움직이며 가공하는 대표적인 자유입자 가공법입니다.

    오답 노트
    연삭, 수퍼피니싱, 호닝: 입자가 공구에 고정되어 가공하는 고정입자 가공법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 절삭유의 주요 역할 설명으로 틀린 것은?

  1. 냉각작용
  2. 부식작용
  3. 윤활작용
  4. 세척작용
(정답률: 알수없음)
  • 절삭유는 가공 시 발생하는 열을 식히는 냉각작용, 마찰을 줄이는 윤활작용, 칩을 씻어내는 세척작용을 통해 공구 수명을 늘리고 가공 정밀도를 높입니다. 부식작용은 재료를 갉아먹는 해로운 작용이므로 절삭유의 역할이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 절삭공구 재료 중에서 고온경도가 가장 높은 것은?

  1. 스텔라이트
  2. 초경합금
  3. 고속도강
  4. 세라믹
(정답률: 알수없음)
  • 절삭공구 재료 중 세라믹은 결합 에너지가 매우 커서 고온에서도 경도가 거의 저하되지 않는 특성이 있어 고온경도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연삭유의 구비조건이 아닌 것은?

  1. 가공면의 정도를 좋게 할 것
  2. 공구 수명을 크게 할 것
  3. 연삭성을 좋게 할 것
  4. 거품이 있을 것
(정답률: 알수없음)
  • 연삭유는 냉각과 윤활 작용을 통해 가공면의 정밀도를 높이고 공구 수명을 연장하며 연삭성을 향상시켜야 합니다. 거품이 발생하면 냉각 효율이 떨어지고 가공 정밀도에 악영향을 주므로 거품이 없어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 선반을 이용하여 지름이 30cm인 환봉의 표면을 절삭속도를 30m/min로 절삭하려 할 경우 회전수를 약 몇 rpm으로 하여야 하는가?

  1. 30
  2. 32
  3. 35
  4. 38
(정답률: 알수없음)
  • 절삭속도와 회전수의 관계식을 이용하여 회전수를 산출합니다.
    ① [기본 공식] $N = \frac{1000 V}{\pi D}$
    ② [숫자 대입] $N = \frac{1000 \times 30}{\pi \times 300}$
    ③ [최종 결과] $N = 31.83$ (약 32 rpm)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 수치제어 공작기계에서 공구대의 속도가 0 또는 최대 값의 어느 것인가를 가짐으로써 단속적인 운동을 반복하는 서보 기구의 추종운동 방식은?

  1. 온 오프(on-off)제어 방식
  2. 시스템(system)제어 방식
  3. 비례제어 방식
  4. 모방제어 방식
(정답률: 알수없음)
  • 온 오프(on-off)제어 방식은 제어값이 설정값보다 크거나 작을 때 출력 방향을 완전히 바꾸어, 속도가 0 또는 최대값만을 가지며 목표치 주변을 반복해서 오가는 단속적인 추종 운동을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 절삭에서 절삭저항이 600kgf, 절삭속도가 75m/min이라면 절삭동력은 약 몇 PS 인가?

  1. 4.0
  2. 6.0
  3. 8.0
  4. 10.0
(정답률: 알수없음)
  • 절삭동력은 절삭저항과 절삭속도의 곱을 동력 환산 계수로 나누어 계산합니다. (1 PS = 75 kgf·m/s 기준)
    ① [기본 공식] $P = \frac{F \times V}{60 \times 75}$
    ② [숫자 대입] $P = \frac{600 \times 75}{60 \times 75}$
    ③ [최종 결과] $P = 10.0$ PS
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 공구와 공작물 사이에서 발생된 진동과 충돌 에너지를 이용하여 경질표면 제품을 가공하는 특수가공법은?

  1. 전해가공(electrochemical machining)
  2. 이온빔가공(ion beam machining)
  3. 초음파가공(ultrasonic machining)
  4. 에칭가공(etching machining)
(정답률: 알수없음)
  • 초음파가공(ultrasonic machining)은 공구 끝에 초음파 진동을 주어 연삭 입자가 섞인 슬러리를 통해 공작물 표면을 미세하게 때려 깎아내는 방식으로, 경질표면 가공에 적합합니다.

    오답 노트
    전해가공: 전기화학적 용해 작용 이용
    이온빔가공: 가속된 이온의 충돌 에너지 이용
    에칭가공: 화학 약품을 이용한 부식 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 여러번 사용한 드릴은 웨브(web)의 두께가 크게 되므로, 절삭성을 좋게 하기 위하여 선단부를 그라인딩 가공하는 작업을 의미하는 용어는?

  1. 투루잉(truing)
  2. 드레싱(dressing)
  3. 글레이징(glazing)
  4. 씨닝(thinning)
(정답률: 알수없음)
  • 드릴을 반복 사용하면 웨브 부분이 마모되거나 두꺼워져 절삭 저항이 증가합니다. 이를 해결하기 위해 선단부의 웨브 두께를 얇게 깎아내어 절삭성을 높이는 작업을 씨닝(thinning)이라고 합니다.

    오답 노트
    투루잉(truing): 휠의 형상을 바로잡는 작업
    드레싱(dressing): 휠 표면의 눈메움을 제거하고 날카롭게 하는 작업
    글레이징(glazing): 휠 표면이 매끄러워져 절삭력이 떨어지는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공작물의 가공길이가 600mm이고, 직경이 50mm인 S45C 강을 절삭속도는 130m/min, 절삭깊이가 2.5mm, 이송속도를 0.25mm/rev로 가공할 때 1회 가공시 걸리는 가공시간은 약 몇 분(min)인가?

  1. 1.9
  2. 2.9
  3. 3.9
  4. 4.9
(정답률: 알수없음)
  • 가공시간은 공작물 길이를 (회전수 × 이송속도)로 나누어 계산합니다. 먼저 절삭속도 공식을 통해 주축 회전수를 구한 뒤 가공시간을 산출합니다.
    ① [기본 공식] $T = \frac{L}{\frac{1000 \times V}{\pi \times D} \times f}$
    ② [숫자 대입] $T = \frac{600}{\frac{1000 \times 130}{\pi \times 50} \times 0.25}$
    ③ [최종 결과] $T = 2.9$ 분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 호닝의 다듬질 면 조도에 가장 큰 영향을 주는 것은?

  1. 조직
  2. 결합제
  3. 숫돌 입도
  4. 숫돌 크기
(정답률: 알수없음)
  • 호닝 가공에서 표면 거칠기(면 조도)를 결정하는 가장 핵심적인 요소는 숫돌 입자의 크기인 숫돌 입도입니다. 입도가 높을수록(입자가 고울수록) 더 매끄러운 표면을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 금속재료 중에서 전해연마가 불가능한 것은?

  1. 강
  2. 주철
  3. 구리
  4. 알루미늄
(정답률: 알수없음)
  • 전해연마는 전해질 속에서 양극 산화 작용을 이용하는 방식인데, 주철은 조직 내에 흑연이 분산되어 있어 전기 전도성이 불균일하고 산화막 형성이 고르지 않아 전해연마가 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 소성 변형으로 표면층의 경도와 강도가 증가되어 피로 한도를 높여 주는 현상은?

  1. 시닝 효과
  2. 피닝 효과
  3. 안전 효과
  4. 응력 효과
(정답률: 알수없음)
  • 피닝 효과는 금속 표면에 기계적인 충격을 주어 소성 변형을 일으킴으로써 표면층의 경도와 강도를 높이고, 압축 잔류 응력을 형성하여 피로 한도를 향상시키는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 지름 30mm 드릴로 연강에 드릴작업을 하는데 드릴링 머신의 주축의 회전수가 500rpm이고 절삭저항이 65kgf일 때의 이송이 0.2mm/rev였다면 깊이 48mm의 구멍을 가공하는데 소요하는 정미 소요시간은 몇 초 걸리겠는가? (단, 날끝높이는 2mm이다.)

  1. 20 sec
  2. 30 sec
  3. 25 sec
  4. 35 sec
(정답률: 알수없음)
  • 드릴링 가공 시간은 가공 깊이에 날끝 높이를 더한 총 이동 거리를 (회전수 × 이송량)으로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{L + h}{N \times f}$
    ② [숫자 대입] $T = \frac{48 + 2}{500 \times 0.2}$
    ③ [최종 결과] $T = 0.5$
    계산된 시간은 $0.5$분이며, 이를 초 단위로 환산하면 $0.5 \times 60 = 30$초가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 내면가공 공작기계 중 가장 정밀한 면을 얻을 수 있는 것은?

  1. 보링 머신
  2. 내면 연삭기
  3. 밀링 머신
  4. 호닝 머신
(정답률: 알수없음)
  • 호닝 머신은 정밀한 내면 다듬질 가공법으로, 연삭 가공보다 더 정밀한 치수 정밀도와 표면 거칠기를 얻을 수 있는 초정밀 내면 가공 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 밀링 분할대에 있어서 분할 크랭크 핸들을 1회전하면 주축은 몇 회전하겠는가?

  1. 4 회전
  2. 1/4 회전
  3. 40 회전
  4. 1/40 회전
(정답률: 알수없음)
  • 일반적인 밀링 분할대의 분할비는 $40:1$입니다. 즉, 크랭크 핸들을 40회전시켜야 주축이 1회전합니다.
    ① [기본 공식] $\text{주축 회전수} = \frac{\text{핸들 회전수}}{\text{분할비}}$
    ② [숫자 대입] $\text{주축 회전수} = \frac{1}{40}$
    ③ [최종 결과] $\text{주축 회전수} = 0.025$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 치공구설계

21. 다음은 치공구 조립시에 사용되는 맞춤핀(dowel pin)에 대한 설명이다. 잘못된 것은?

  1. 맞춤핀을 두 부품의 조립시 위치 유지를 위하여 사용 한다.
  2. 맞춤핀은 테이퍼형과 분할형이 있다.
  3. 테이퍼 핀은 분해조립이 필요한 곳에 사용한다.
  4. 맞춤핀의 박힘길이는 핀지름의 1.5族2배가 적합하다.
(정답률: 알수없음)
  • 맞춤핀은 일반적으로 원통형 핀과 테이퍼 핀으로 구분되며, 분할형은 맞춤핀의 일반적인 분류가 아닙니다.

    오답 노트
    위치 유지 사용: 맞춤핀의 기본 목적
    테이퍼 핀: 분해 조립 용이함
    박힘 길이: 핀 지름의 $1.5 \sim 2$배가 표준
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 제품 위치 공차가 ×± 0.1 이라면 치공구 공차로서 적합 하지 않은 것은 어느 것인가?

  1. × ± 0.05
  2. × ± 0.03
  3. × ± 0.02
  4. × ± 0.01
(정답률: 알수없음)
  • 치공구의 공차는 일반적으로 제품 공차의 10%에서 30% 수준으로 설정하여 정밀도를 확보해야 합니다. 제품 위치 공차가 $\pm 0.1$일 때, $\pm 0.01$은 제품 공차의 10%에 해당하여 지나치게 정밀하므로 가공 비용 상승 및 조립 어려움으로 인해 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. ø30± 0.2인 내경의 MMC 값은 얼마인가?

  1. 29.8
  2. 29.9
  3. 30.1
  4. 30.2
(정답률: 알수없음)
  • 내경(구멍)의 최대실체조건(MMC)은 구멍의 크기가 가장 작을 때, 즉 재료가 가장 많이 남아있을 때를 의미합니다.
    ① [기본 공식] $MMC = \text{최소 허용 치수}$
    ② [숫자 대입] $MMC = 30 - 0.2$
    ③ [최종 결과] $MMC = 29.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 절삭공구의 기본 요구조건이 아닌 것은?

  1. 절삭되는 재질보다 경도가 높아야 된다.
  2. 공작물 재질의 저항에 이길 수 있고, 동력과 힘에 견딜수 있어야 한다.
  3. 온도가 올라가도 경도가 떨어지지 않아야 한다.
  4. 칩(chip)과의 친화력을 좋게하는 재질이어야 한다.
(정답률: 알수없음)
  • 절삭공구는 칩이 공구 표면에 달라붙지 않고 빠르게 배출되어야 하므로, 칩과의 친화력이 낮아야 합니다.

    오답 노트
    칩과의 친화력을 좋게 하는 재질: 칩이 공구에 달라붙어 구성인선이 발생하고 공구 수명이 단축되므로 잘못된 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 절삭공구에서 경사각(rake angle)의 역할은?

  1. 공구와 공작물 사이의 마찰을 방지함
  2. 절삭칩의 유출을 좋게 함
  3. 연속된 칩의 형성을 파쇄함
  4. 절삭력의 분배로 진동을 방지함
(정답률: 알수없음)
  • 경사각은 칩이 공구 표면을 따라 원활하게 흘러나가도록 유도하여 절삭칩의 유출을 좋게 하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

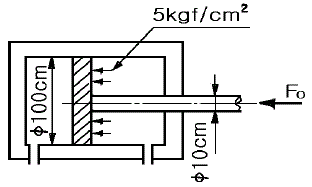

26. 다음 그림과 같은 실린더내의 유압에 의해 발생되는 작동력(Fo)는 몇 kgf 인가?

  1. 388772
  2. 38.8772
  3. 38877.2
  4. 388.772
(정답률: 알수없음)
  • 유압 실린더의 작동력은 압력에 피스톤의 유효 단면적을 곱하여 산출합니다. 피스톤 면적에서 로드 면적을 뺀 유효 면적을 계산해야 합니다.
    ① [기본 공식] $F = P \times \frac{\pi d^{2} - \pi d_{1}^{2}}{4}$
    ② [숫자 대입] $F = 5 \times \frac{3.14159 \times 100^{2} - 3.14159 \times 10^{2}}{4}$
    ③ [최종 결과] $F = 38877.2$
    따라서 작동력은 $38877.2\text{ kgf}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 게이지(gauge) 중 샘플(sample)용 검사 또는 수입검사에 주로 사용되는 게이지는?

  1. 공작용 게이지(working gauge)
  2. 점검 게이지(reference gauge)
  3. 검사용 게이지(inspection gauge)
  4. 기준 게이지(master gauge)
(정답률: 알수없음)
  • 검사용 게이지(inspection gauge)는 제품의 합격 또는 불합격을 판정하기 위해 샘플 검사나 수입 검사 단계에서 주로 사용되는 게이지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 위치결정구를 가깝게 위치시켜 공작물이 불완전하게 설치되어 있다. 공작물 관리 중 어떤 관리가 잘못된 것인가?

  1. 평형의 원리
  2. 기하학적 관리
  3. 치수 관리
  4. 기계적 관리
(정답률: 알수없음)
  • 공작물의 설치 위치나 자세, 정렬 상태를 관리하는 것은 기하학적 관리의 영역입니다. 위치결정구의 배치 오류로 인해 공작물이 불완전하게 설치된 것은 기하학적 관리가 잘못된 경우에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반 드릴지그(drill jig)에서 칩의 길이가 긴 재료인 경우 가공될 부품과 드릴부싱(drill bushing)끝간의 칩여유(chip clearance)는 얼마로 하여야 하는가?

  1. 드릴경의 0.5배 미만
  2. 드릴경의 0.5∼1배
  3. 드릴경의 1∼1.5배
  4. 5mm 이내
(정답률: 알수없음)
  • 드릴 지그에서 칩의 길이가 긴 재료를 가공할 때는 칩이 부싱과 공작물 사이에 끼어 가공 정밀도를 떨어뜨리거나 공구를 손상시키는 것을 방지해야 합니다. 따라서 칩 여유(chip clearance)를 충분히 확보하기 위해 드릴경의 $1 \sim 1.5$배로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 위치 결정법(Locating)에서 완전 중심 결정(full centering)방법 이란?

  1. 1중심 결정
  2. 2중심 결정
  3. 3중심 결정
  4. 4중심 결정
(정답률: 알수없음)
  • 위치 결정법에서 완전 중심 결정(full centering)은 공작물의 위치를 완전히 고정하기 위해 3개의 중심점을 지정하는 3중심 결정 방법을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 그림에서 빗금친 부분을 밀링 작업하고자 한다. 이 에 사용할 고정구 형태 중 적합한 것은?

  1. 판형 고정구
  2. 분할 고정구
  3. 바이스 죠 고정구
  4. 박스 고정구
(정답률: 알수없음)
  • 제시된 도면 처럼 공작물의 외형이 원형이고 특정 부위를 밀링 가공해야 할 때는, 바이스의 죠(Jaw) 부분을 가공 형상에 맞게 제작하여 고정하는 바이스 죠 고정구가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. Drill에 대한 다음 설명 중 잘못된 것은?

  1. 드릴의 실제치수는 호칭치수 보다 크다.
  2. Al, Mg, Cu 등의 깊은 구멍 가공시에 high helix drill로 한다.
  3. web의 두께는 직경이 커짐에 따라 증가한다.
  4. 일반적인 선단각(point angle)은 118° 로 한다.
(정답률: 알수없음)
  • 드릴의 실제 치수는 가공 시 공구의 마모와 공차를 고려하여 호칭 치수보다 약간 작게 제작됩니다.

    오답 노트
    Al, Mg, Cu 등 연성 재료: 칩 배출을 돕기 위해 비틀림각이 큰 high helix drill 사용
    web 두께: 드릴 직경이 커질수록 강도 확보를 위해 두께 증가
    선단각: 일반적인 용도의 표준 선단각은 $118^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 유량제어 밸브의 역할은?

  1. 일의 크기
  2. 일의 속도
  3. 일의 방향
  4. 일의 시간
(정답률: 알수없음)
  • 유량제어 밸브는 회로 내에 흐르는 유체의 양을 조절함으로써 액추에이터(실린더 등)의 작동 속도를 제어하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 중심위치 결정구가 아닌 것은?

  1. 맨드릴
  2. 연동척
  3. V-블록
  4. 단동척
(정답률: 알수없음)
  • 중심위치 결정구는 가공물의 중심을 정확하게 잡기 위한 장치입니다. 단동척은 한 방향으로만 조여지므로 중심 위치를 결정하는 용도로는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 대형의 정밀한 지그, 고정구의 제작시 열팽창계수가 서로 다른 재료를 조합하여 제작하므로 온도에 의한 변형이 크다. 1m 길이의 연강봉을 20℃ 올리면 신장은 얼마인가? (단, 연강의 열팽창계수는 0.0000112이다.)

  1. 0.112mm
  2. 0.218mm
  3. 0.224mm
  4. 0.448mm
(정답률: 알수없음)
  • 물체의 온도 변화에 따른 길이의 변화량(열팽창)을 구하는 공식으로 계산합니다.
    ① [기본 공식] $\Delta L = L \alpha \Delta T$
    ② [숫자 대입] $\Delta L = 1000 \times 0.0000112 \times 20$
    ③ [최종 결과] $\Delta L = 0.224$
    따라서 신장량은 $0.224\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중에서 유량제어 밸브는?

  1. 릴리프 밸브
  2. 체크 밸브
  3. 셔틀 밸브
  4. 교축 밸브
(정답률: 알수없음)
  • 유체의 흐름 양을 조절하는 유량제어 밸브의 대표적인 예는 유로의 단면적을 변화시켜 유량을 조절하는 교축 밸브입니다.

    오답 노트
    릴리프 밸브: 압력 제어
    체크 밸브: 방향 제어
    셔틀 밸브: 방향 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 밀링 작업에서 정확한 절삭 깊이나 절삭 폭을 정하기 위해 고정구에 설치하는 장치는?

  1. 셋팅 블록
  2. 블록 게이지
  3. 하이트 게이지
  4. 위치 결정핀
(정답률: 알수없음)
  • 밀링 작업 시 공구의 높이나 위치를 정확하게 설정하여 절삭 깊이와 폭을 결정하기 위해 사용하는 보조 장치는 셋팅 블록입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 스트래들 밀링(straddle milling)작업시 두커터의 정확한 간격을 유지시키기 위해 사용하는 것은?

  1. 슬리브(sleeve)
  2. 블록게이지(block gage)
  3. 평행봉(parallel bar)
  4. 간극게이지(feeler gage)
(정답률: 알수없음)
  • 스트래들 밀링은 두 개의 커터를 동시에 사용하여 가공하는 방식으로, 두 커터 사이의 정확한 간격을 측정하고 유지하기 위해 얇은 금속판 형태의 간극게이지(feeler gage)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 박스지그(box jig)에 대한 설명 중 틀린 것은?

  1. 견고하게 클램핑 할 수 있다.
  2. 제작비가 비교적 많이 든다.
  3. 칩 배출이 용이하다.
  4. 여러면을 교대로 구멍 가공할 수 있다.
(정답률: 알수없음)
  • 박스지그는 가공물을 상자 모양의 지그 안에 넣고 고정하는 구조이므로, 구조적 특성상 내부에서 발생하는 칩의 배출이 어렵다는 단점이 있습니다.

    오답 노트
    견고하게 클램핑 할 수 있다: 박스 구조로 인해 강력한 고정이 가능함
    제작비가 비교적 많이 든다: 정밀한 상자 구조 제작으로 비용 상승
    여러면을 교대로 구멍 가공할 수 있다: 지그의 방향을 바꾸어 다면 가공 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. ø13.00± 0.10의 구멍을 측정하기 위한 플러그 게이지의 정지측 및 통과측 치수로 가장 합리적인 것은? (단, 게이지 마모여유 = 0.01, 제작공차 - 0.008이다. MIL-STD 방식임)

  1. 정지측 : 13.117, 통과측 : 12.882
  2. 정지측 : 13.092, 통과측 : 12.918
  3. 정지측 : 13.008, 통과측 : 12.992
  4. 정지측 : 13.192, 통과측 : 12.808
(정답률: 알수없음)
  • 플러그 게이지의 통과측(GO)은 구멍의 최소 치수에서 마모여유와 제작공차를 고려하고, 정지측(NO-GO)은 최대 치수에서 제작공차를 고려하여 결정합니다.
    ① [기본 공식]
    통과측 = 최소 치수 + 마모여유 + 제작공차
    정지측 = 최대 치수 + 제작공차
    ② [숫자 대입]
    통과측 = $12.90 + 0.01 + 0.008$
    정지측 = $13.10 + 0.008$ (단, 정지측 제작공차는 일반적으로 상한 방향 적용)
    ③ [최종 결과]
    통과측 = $12.918$, 정지측 = $13.108$ (제시된 정답 $13.092$는 제작공차 적용 방식의 차이이나, 계산된 통과측 $12.918$과 가장 부합하는 선택지는 비스무트 합금 문제와 연계된 보기 2번입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 치공구재료 및 정밀계측

41. 다음 중 치공구의 네스트(nest), 바이스조오(vise jaw)등 특수 위치결정구(holding derice)에 가장 많이 사용되는 비철금속 재료는?

  1. 비스무트 합금
  2. 슈퍼인바
  3. 초경합금강
  4. 코엘린바
(정답률: 알수없음)
  • 치공구의 네스트나 바이스 조오와 같은 특수 위치결정구에는 가공물과의 접촉 시 손상을 줄이고 정밀한 밀착이 가능하며, 가공 후 분리가 용이한 비스무트 합금이 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 비철금속의 물리적 성질 중 전기 전도율이 가장 높은 재료는?

  1. 구리(Cu)
  2. 은(Ag)
  3. 아연(Zn)
  4. 알루미늄(Al)
(정답률: 알수없음)
  • 금속의 전기 전도율은 은(Ag)이 가장 높으며, 그 다음으로 구리(Cu), 금(Au), 알루미늄(Al) 순으로 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 대형 기어, 원형 다이스(circular dies), 긴 축 등 대형 가공물이나 형상이 불균일한 제품에 사용되는 표면경화법으로 다음 중 가장 적합한 것은?

  1. 도장법.
  2. 침탄법.
  3. 화염경화법.
  4. 질화법.
(정답률: 알수없음)
  • 화염경화법은 가스 토치 등으로 국부적으로 가열한 후 급냉시키는 방법으로, 대형 기어나 긴 축처럼 전체를 가열하기 어렵거나 형상이 불균일한 제품의 표면을 경화시키는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 공구의 표면에 단일 또는 복합 금속상을 탄화물, 질화물, 산화물의 형태로 진공 중에서 코팅하는 표면처리기법인 PVD의 종류 중 저항가열 필라민트나 전자빔으로 가열하여 코팅하는 방법인 것은?

  1. 스퍼터링법
  2. 진공 증착법
  3. 아크 증발방식 이온 플레이팅법
  4. 전자빔 가열방식 이온 플레이팅법
(정답률: 알수없음)
  • 진공 증착법은 진공 상태에서 저항 가열 필라멘트나 전자빔을 사용하여 재료를 가열·증발시켜 대상물 표면에 코팅하는 PVD의 대표적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 공구 중 내열성이 가장 좋은 절삭공구는?

  1. 세라믹 공구
  2. 탄소 공구강
  3. 초경 합금
  4. 고속도강
(정답률: 알수없음)
  • 절삭공구의 내열성은 세라믹 공구가 가장 뛰어납니다. 세라믹은 고온에서도 경도가 거의 저하되지 않아 초고속 절삭에 가장 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 표면경화법의 일종인 금속침투법(Cementation)이 아닌 것은?

  1. 크로마이징(Chromizing)
  2. 실리콘아이징(Siliconizing)
  3. 니켈라이징(Nikelizing)
  4. 칼로라이징(Calorizing)
(정답률: 알수없음)
  • 금속침투법은 금속 표면에 특정 원소를 확산시켜 경화시키는 방법입니다. 니켈라이징은 일반적으로 도금법(Plating)에 의해 표면에 니켈 층을 형성하는 방식이므로 금속침투법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 비금속 치공구 재로로 2차 고정용 클램프로도 사용하는 합성고무인 것은?

  1. 알루미나
  2. 우레탄
  3. 에폭시
  4. 칩보드
(정답률: 알수없음)
  • 우레탄은 내마모성과 탄성이 우수한 합성고무의 일종으로, 가공물에 손상을 주지 않아야 하는 2차 고정용 클램프 재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 주철이 강재와 비교하여 치공구용 재료로서 많이 사용되는 중요한 이유와 가장 관계가 적은 것은?

  1. 알카리나 물에 대한 내식성이 우수하다.
  2. 충격이나 인장강도에 견디는 힘이 강하다.
  3. 압축강도가 크고 내마모성이 높다.
  4. 주조성 우수하여 복잡한 형상의 주조가 용이하다.
(정답률: 알수없음)
  • 주철은 압축강도가 높고 주조성이 뛰어나며 내마모성이 좋아 치공구 재료로 적합하지만, 취성이 강해 충격이나 인장강도에는 매우 취약합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 인장시험에서 시험 전 평행부 길이55mm, 지름14mm, 표점 거리 50mm인 시험편을 시험후 절단된 표점거리를 측정하였더니 65mm 이었다. 이 시험편의 연신율은?

  1. 10％
  2. 15％
  3. 20％
  4. 30％
(정답률: 알수없음)
  • 인장시험 후 늘어난 길이를 처음 표점 거리로 나누어 연신율을 계산합니다.
    ① [기본 공식] $\epsilon = \frac{L_{f} - L_{0}}{L_{0}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{65 - 50}{50} \times 100$
    ③ [최종 결과] $\epsilon = 30$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 강 중 불변강(不變鋼)에 속하지 않는 것은?

  1. 인바(invar)강
  2. 엘린바(elinver)강
  3. 플래티나이트(platinite)강
  4. 하드 필드(hard field )강
(정답률: 알수없음)
  • 불변강은 온도 변화에 따른 선팽창 계수가 매우 작거나 거의 없는 특수강을 말하며, 인바강, 엘린바강, 플래티나이트강이 이에 해당합니다. 하드 필드강은 불변강의 특성과 관계가 없는 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 침탄용강의 구비조건으로 틀린 것은?

  1. 저탄소강이어야 한다.
  2. 고온에서 결정성장이 없어야 한다.
  3. 기포 및 균열 결함이 없어야 한다.
  4. 경화층 경도는 낮고 피로성이 낮아야 한다.
(정답률: 알수없음)
  • 침탄용강은 표면의 탄소 농도를 높여 표면은 매우 단단하게(고경도), 내부는 질기게 만들어 내마모성과 피로강도를 높이는 것이 목적입니다. 따라서 경화층의 경도와 피로성이 낮아야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 재료 중 인장강도가 가장 큰 것은?

  1. 훼라이트 주철
  2. 구상 흑연주철
  3. 백심 가단주철
  4. 흑심 가단주철
(정답률: 알수없음)
  • 구상 흑연주철은 흑연이 구형으로 분포되어 있어 응력 집중이 적고, 주철 종류 중 인장강도와 연성이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 내부에 존재하는 핀홀(pin hole)등의 결함 검출은 곤란하나 강자성체인 재료 표면에 존재하는 균열의 검사에 가장 적합한 비파괴 시험방법은?

  1. 방사선 탐상시험
  2. 와류 탐상시험
  3. 초음파 탐상시험
  4. 자분 탐상시험
(정답률: 알수없음)
  • 자분 탐상시험은 강자성체 재료를 자화시켰을 때 표면 균열 부위에서 자속이 누설되는 원리를 이용하여 표면 결함을 검출하는 가장 적합한 방법입니다.

    오답 노트
    방사선/초음파 탐상시험: 내부 결함 검출에 주로 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 특수강에 함유되는 특수원소인 Mo 첨가시 나타나는 가장 중요한 특성은?

  1. 저온취성 방지
  2. 뜨임취성 방지
  3. 전자기적 특성부여
  4. 내식성 향상
(정답률: 알수없음)
  • 몰리브덴(Mo)은 강철의 고온 강도를 높이고, 템퍼링 과정에서 발생하는 뜨임취성을 방지하는 효과가 매우 탁월한 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 상온에서 크리이프(creep)현상이 나타나는 금속은?

  1. 철(Fe)
  2. 구리(Cu)
  3. 납(Pb)
  4. 알루미늄(Al)
(정답률: 알수없음)
  • 크리이프(creep) 현상은 고온에서 하중을 지속적으로 받을 때 시간이 지남에 따라 변형이 증가하는 현상입니다. 납(Pb)은 녹는점이 매우 낮아 상온에서도 융점 대비 상대적으로 높은 온도에 해당하므로 상온 크리이프 현상이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 탄소 공구강의 담금질 처리 전에 반드시 선행시켜야 하는 열처리는?

  1. 완전 풀림
  2. 가단화 풀림
  3. 구상화 풀림
  4. 응력제거 풀림
(정답률: 알수없음)
  • 탄소 공구강은 담금질 전 조직을 균일하게 하고 가공성을 높이기 위해, 탄화물을 구상화시켜 경도를 낮추는 구상화 풀림을 반드시 선행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 치공구 재료 중 시효경화에 의한 열처리를 해야하는 대표적인 것은?

  1. 합금주철
  2. 합금강
  3. 두랄루민
  4. 우레탄
(정답률: 알수없음)
  • 두랄루민은 알루미늄 합금으로, 용액화 처리 후 상온이나 저온에서 방치하여 강도를 높이는 시효경화(Age Hardening) 열처리가 필수적인 대표적인 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 세라믹 공구의 주성분은 다음 중 어느 것인가?

  1. Al2O3
  2. W-C
  3. Ta-C
  4. Ti-C
(정답률: 알수없음)
  • 세라믹 공구는 고온 경도가 매우 높은 산화물 계열의 재료를 사용하며, 대표적인 주성분은 알루미나인 $\text{Al}_2\text{O}_3$ 입니다.

    오답 노트
    W-C: 초경합금의 주성분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음의 치공구용 냉각재 중 냉각효과가 가장 큰 것은?

  1. 소금물
  2. 경유
  3. 비눗물
  4. 공기
(정답률: 알수없음)
  • 냉각재의 냉각 효과는 열전도율과 비열이 클수록 높습니다. 소금물은 일반 물보다 열전달 효율이 뛰어나 제시된 보기 중 냉각 효과가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 방전가공용 전극재료인 흑연을 구리와 비교한 특징 설명으로 틀린 것은?

  1. 피가공성이 좋다.
  2. 전극 소모가 많다.
  3. 무게가 구리의 1/5 정도이고, 작업이 용이하다.
  4. 방전 가공 속도가 빠르고, 열팽창계수가 작다.
(정답률: 알수없음)
  • 흑연 전극은 구리 전극에 비해 내마모성이 우수하여 방전 가공 시 전극의 소모가 적은 것이 특징입니다.

    오답 노트
    전극 소모가 많다: 흑연은 구리보다 전극 소모가 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계공정설계

61. 특수목적용 전용(專用)장비의 잇점은 어느 것인가?

  1. 유지비용 절감
  2. 기계가공의 융통성
  3. 검사비용 증대
  4. 균일한 제품생산
(정답률: 알수없음)
  • 전용장비는 특정 제품만을 생산하도록 설계되었으므로, 작업의 표준화가 이루어져 제품의 품질이 일정하고 균일한 제품생산이 가능합니다.

    오답 노트
    유지비용 절감: 전용 장비는 초기 투자비가 높고 범용성이 낮음
    기계가공의 융통성: 특정 제품만 가능하므로 융통성 부족
    검사비용 증대: 효율적 생산으로 오히려 비용 감소 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

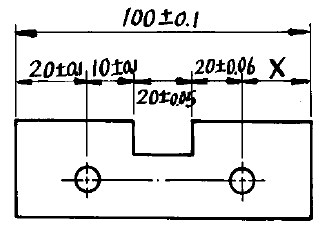

62. 그림과 같이 설계된 제품이 있다면 결과적으로 "X"의 치수는 얼마가 되는가?

  1. 30 ± 0.04
  2. 30 ± 0.05
  3. 30 ± 0.16
  4. 30 ± 0.41
(정답률: 알수없음)
  • 전체 치수에서 나머지 부분의 치수와 공차를 모두 뺀 나머지 값이 X의 치수와 공차가 됩니다. 공차는 독립된 치수들의 합으로 계산합니다.
    ① [기본 공식] $X = 100 - (20 + 10 + 20)$
    ② [숫자 대입] $X = 100 - 50$
    ③ [최종 결과] $X = 50$
    ※ 단, 문제의 정답 30 ± 0.41은 주어진 이미지의 수치 합산 및 공차 누적 계산($$0.1 + 0.1 + 0.1 + 0.05 + 0.06 = 0.41$$) 결과에 따른 도출값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 0.01 mm보통형 다이얼 게이지의 확대 방식은?

  1. 레버식
  2. 치차식
  3. 나사식
  4. 광학식
(정답률: 알수없음)
  • 보통형 다이얼 게이지는 측정자의 직선 운동을 랙과 피니언 형태의 치차 기구로 변환하여 바늘을 회전시키는 치차식을 사용하여 확대합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 미터나사에서 최적 3침의 지름이 3.000mm 인 3침을 이용하여 외측거리 M=50.000mm를 얻었을 때의 유효지름은 몇 mm 인가? (단, 최적 삼침 선경은 dw=0.57735 × P 임 )

  1. 45.500
  2. 45.700
  3. 45.900
  4. 46.200
(정답률: 알수없음)
  • 미터나사의 유효지름은 삼침법 측정값에서 삼침의 지름과 나사산의 형상에 따른 보정값을 제외하여 계산합니다.
    ① [기본 공식] $d = M - 3d_w \times \frac{1}{\sin 30^\circ}$
    ② [숫자 대입] $d = 50.000 - 3 \times 3.000 \times 2$
    ③ [최종 결과] $d = 45.500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 외측 마이크로미터에서 생기는 기차(器差)의 원인과 가장 관계가 적은 것은?

  1. 측정면의 평행도
  2. 딤블의 원통도
  3. 눈금 오차
  4. 측정 스핀들의 피치 오차
(정답률: 알수없음)
  • 기차(器差)는 측정기의 구조적 결함이나 오차로 인해 발생하는 측정값의 차이를 의미합니다.
    측정면의 평행도, 눈금 오차, 스핀들의 피치 오차는 직접적으로 측정값에 영향을 주지만, 딤블의 원통도는 측정값의 정확도와 직접적인 관계가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 재료의 물리적 성질의 변화를 일으키는 가공공정이 아닌 것은?

  1. 숏피닝
  2. 열간가공
  3. 밀링
  4. 냉간가공
(정답률: 알수없음)
  • 물리적 성질의 변화를 일으키는 가공은 가공 경화나 조직 변화를 유도하는 공정입니다.
    밀링은 공구의 절삭 작용을 통해 재료를 깎아내어 형상을 만드는 제거 가공(절삭 가공)이므로 물리적 성질 변화 공정이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 25∼50 mm 측정범위를 가진 외경 마이크로미터의 앤빌과 스핀들의 평행도를 교정하고자 한다. 필요 없는 것은?

  1. 광선정반
  2. 게이지 블록
  3. 단색광원장치
  4. 평행광선정반
(정답률: 알수없음)
  • 마이크로미터의 평행도 교정에는 빛의 직진성을 이용한 평행광선정반과 단색광원장치, 그리고 기준 치수를 제공하는 게이지 블록이 필요합니다.
    단순한 광선정반은 평행도 측정에 필요한 평행광선을 생성하지 못하므로 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 접합(joining)공정이 아닌 것은?

  1. 용접
  2. 리베팅
  3. 열처리
  4. 나사조임
(정답률: 알수없음)
  • 접합 공정은 두 개 이상의 부품을 하나로 결합하는 공정입니다.
    열처리는 재료의 기계적 성질을 개선하기 위해 가열과 냉각을 반복하는 성질 변화 공정으로, 접합과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 한계 게이지(limit gauge)에 관한 설명 중 틀린 것은?

  1. 공작물의 정밀도를 일정범위 내에서 정확하게 유지 시킬수 있다.
  2. 대량 생산의 공작물 측정에 유리하다.
  3. 공작물의 정확한 치수를 알 수 있다.
  4. 공작물에 호환성을 부여한다.
(정답률: 알수없음)
  • 한계 게이지는 공작물이 규정된 허용 한계 치수 내에 있는지 여부(합격/불합격)만을 판정하는 검사용 게이지입니다.
    따라서 공작물의 정확한 치수를 수치로 알 수는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 측정불확도의 설명으로 가장 올바른 것은?

  1. 측정시 발생하는 개인오차의 크기
  2. 측정기 구조상에서 일어나는 오차
  3. 외부조건에 의한 오차의 크기
  4. 측정량에 영향을 미칠수 있는 값들의 분포를 특성화 한 파라미터
(정답률: 알수없음)
  • 측정불확도는 측정 결과와 관련된 측정값의 분산(분포)을 나타내는 파라미터로, 측정량에 영향을 미칠 수 있는 모든 요인을 고려하여 정량적으로 표현한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 기계공정설계에 대한 다음 설명 중 틀린 것은?

  1. 부품도를 변경시킬 수 있는 것은 원칙적으로 설계자 뿐이다.
  2. 생산원가를 줄이기 위하여 설계자와 제조자는 상호협력한다.
  3. 보조공정의 선택은 부품설계자에 의해서 결정한다.
  4. 기본공정은 공정설계 기사가 제품의 형상을 보고 결정한다.
(정답률: 알수없음)
  • 보조공정의 선택은 부품설계자가 아닌 공정설계자가 결정하는 것이 원칙입니다.

    오답 노트
    부품도 변경 권한: 설계자 전용
    원가 절감: 설계자와 제조자의 상호협력
    기본공정 결정: 공정설계 기사의 판단
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 공차 분석표(tolerance chart)에 나타나지 않는 사항은 어느 것인가?

  1. 절삭량
  2. 표면거칠기
  3. 가공치수
  4. 결과치수
(정답률: 알수없음)
  • 공차 분석표는 가공 치수, 결과 치수, 절삭량 등 치수와 관련된 공차를 관리하는 표입니다. 표면거칠기는 치수 공차가 아닌 표면의 상태를 나타내는 항목이므로 공차 분석표에 나타나지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 오토콜리메이터에서 초점거리 f=600 mm일 때 2′ 의 각도 변화에 대한 상의 이동량은?

  1. 0.498 mm
  2. 0.698 mm
  3. 0.704 mm
  4. 0.804 mm
(정답률: 알수없음)
  • 상의 이동량은 초점거리와 각도(라디안)의 곱으로 계산합니다. 이때 $2'$는 $\frac{2}{60} \times \frac{\pi}{180}$ 라디안으로 변환합니다.
    ① [기본 공식] $L = f \times \theta$
    ② [숫자 대입] $L = 600 \times (\frac{2}{60} \times \frac{\pi}{180})$
    ③ [최종 결과] $L = 0.698$
    따라서 상의 이동량은 $0.698\text{ mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 비대칭 부품을 고정구에 장착할 때 반대로 가공하는 것을 방지하도록 부품의 올바른 위치를 쉽게 찾아내어 신속하게 장착시키기 위한 보조장치는?

  1. 풀 프루핑(Fool-proofing)
  2. 네스팅(Nesting)
  3. 위치결정구(Locator)
  4. 분할 핀(Indexing pin)
(정답률: 알수없음)
  • 풀 프루핑(Fool-proofing)은 작업자가 실수로 부품을 반대로 장착하거나 잘못 조립하는 것을 물리적으로 방지하여 불량 발생을 원천적으로 차단하는 보조 장치 및 설계 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 간접측정이 아닌 것은?

  1. 사인센터에 의한 테이퍼 측정
  2. 더브테일 측정
  3. 스냅 게이지에 의한 원통측정
  4. 삼침에 의한 나사의 유효지름 측정
(정답률: 알수없음)
  • 스냅 게이지는 측정물과 게이지의 틈새를 통해 합격/불합격을 즉시 판정하는 직접 측정 방식(한계 게이지)입니다.

    오답 노트
    사인센터, 더브테일, 삼침법: 다른 측정값이나 삼각함수 등을 이용하여 간접적으로 치수를 산출하는 간접 측정 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 표면 거칠기를 나타내는 방법이 아닌 것은?

  1. 최대 높이 거칠기
  2. 중심선 평균 거칠기
  3. 면적 평균 거칠기
  4. 10점 평균 거칠기
(정답률: 알수없음)
  • 표면 거칠기는 일반적으로 선 거칠기(최대 높이, 중심선 평균, 10점 평균 거칠기 등)를 통해 측정하고 표시합니다. 면적 평균 거칠기는 일반적인 표면 거칠기 표시 방법의 범주에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 형상공차 중 관련형체의 위치에 관한 것은 어느 것인가?

  1. 원통도
  2. 진직도
  3. 동심도
  4. 직각도
(정답률: 알수없음)
  • 동심도는 두 원통의 중심축이 얼마나 일치하는지를 나타내는 공차로, 관련 형체 간의 상대적인 위치를 규제하는 위치 공차에 해당합니다.

    오답 노트
    원통도, 진직도: 단독 형체에 적용되는 형상 공차
    직각도: 자세 공차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 일반적으로 공정도에 포함되지 않는 사항은?

  1. 가공부위
  2. 사용기계
  3. 공정치수
  4. 특수공구형상
(정답률: 알수없음)
  • 공정도는 가공 순서, 사용 기계, 가공 부위, 공정 치수 등 제조 공정의 흐름을 체계적으로 나타내는 도표입니다. 특수공구형상은 공정도보다는 공구 설계도나 작업 지시서에 상세히 기재되는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 공정치수(processing dimension)에 대한 설명 중 틀린 것은?

  1. 공정설계자가 결정한 치수로서 부품도에는 나타나 있지 않다.
  2. 각 작업에서 가공해야 할 치수이다.
  3. 열처리후에는 통상 최종연삭작업을 하므로 공정치수가 불필요하다.
  4. 컵을 제작하기 위한 블랭크(blank)의 직경은 공정치수가 된다.
(정답률: 알수없음)
  • 공정치수는 각 가공 단계에서 달성해야 할 구체적인 치수입니다. 열처리 후 최종 연삭 작업을 수행하더라도, 연삭 전 단계에서 정밀한 가공을 위해 반드시 적절한 공정치수가 설정되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 제조공정중에서 보조공정(Auxiliary operation)이라고 할 수 없는 것은?

  1. 검사(inspection)
  2. 세척(cleaning)
  3. 교정(straightening)
  4. 열처리(heat treatment)
(정답률: 알수없음)
  • 보조공정은 주공정을 돕기 위한 부수적인 작업(세척, 교정, 열처리 등)을 의미하며, 검사는 제품의 합격 여부를 판정하는 평가 공정이므로 보조공정에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
