1과목: 항공역학

1. 날개면적이 30m2이고, 날개의 스팬(Span)이 14m 일 때 가로 세로비는 얼마인가?

  1. 6.5
  2. 7.5
  3. 9.0
  4. 14.0
(정답률: 알수없음)
  • 날개의 가로 세로비(Aspect Ratio)는 날개 스팬의 제곱을 날개 면적으로 나눈 값입니다.
    ① [기본 공식] $AR = \frac{b^{2}}{S}$
    ② [숫자 대입] $AR = \frac{14^{2}}{30}$
    ③ [최종 결과] $AR = 6.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 어떤 항공기가 5,000m 고도를 576km/h 로 비행하고 있다 날개면적은 135m2 이고, 이 때의 항력계수는 0.027 이다. 필요마력(ps)은 얼마인가? (단, 공기의 밀도 = 0.075 kgㆍs2/m4)

  1. 47
  2. 93
  3. 7,456
  4. 14,930
(정답률: 알수없음)
  • 필요마력은 항공기가 비행 중 발생하는 항력을 극복하기 위해 필요한 동력으로, 항력 공식과 마력 환산 계수를 사용하여 계산합니다.
    ① [기본 공식] $ P = \frac{1}{2} \rho V^2 S C_d \times \frac{V}{735.5} $
    ② [숫자 대입] $ P = \frac{1}{2} \times 0.075 \times (\frac{576}{3.6})^2 \times 135 \times 0.027 \times \frac{\frac{576}{3.6}}{735.5} $
    ③ [최종 결과] $ P = 7456 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 항공기가 착륙할 때 활주거리가 단축되는 것은?

  1. 바람이 앞에서 불 때
  2. 바람이 뒤에서 불 때
  3. 바람이 옆에서 불 때
  4. 바람이 위에서 불 때
(정답률: 알수없음)
  • 바람이 앞에서 불 때(정풍)는 항공기의 대지속도보다 상대속도가 더 빨라져 양력이 유지되므로, 더 낮은 대지속도에서도 안전하게 착륙할 수 있어 활주거리가 단축됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 헬리콥터가 수평속도 V 상태에서 받음각 α와 코닝각(coning angle) β로 전진비행을 하고 있다. 진행방향과 90° 에 위치한 전진 깃(advancing blade)의 깃 끝의 상대 풍속(v)은 얼마 인가? (단, 주회전 날개의 각속도는Ω 이고 반지름은 R 이다.)

  1. v = V sinα + RΩcos β
  2. v = V cosα + RΩcos β
  3. v = V sinα + RΩsin β
  4. v = V cosα + RΩsin β
(정답률: 알수없음)
  • 전진 비행 중인 헬리콥터 깃 끝의 상대 풍속은 전진 속도의 성분과 회전 속도의 성분을 합산하여 구합니다. 진행 방향과 $90^{\circ}$인 전진 깃 끝에서는 전진 속도 $V$의 수평 성분 $V \cos \alpha$와 회전 속도 $R\Omega$의 코닝각 성분 $R\Omega \cos \beta$가 더해집니다.
    ① [기본 공식] $v = V \cos \alpha + R\Omega \cos \beta$
    ② [숫자 대입] (변수 그대로 대입)
    ③ [최종 결과] $v = V \cos \alpha + R\Omega \cos \beta$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 헬리콥터의 주기 피치 조종장치를 설계할 때, 가장 먼저 고려하여야 할 것은?

  1. 주회전 날개의 강직성(rigidity)
  2. 주회전 날개의 유연성(flexibility)
  3. 주회전 날개의 평형성(equilibrium)
  4. 주회전 날개의 섭동성(precession)
(정답률: 알수없음)
  • 헬리콥터의 회전날개는 회전하는 자이로스코프와 같아서, 힘을 가한 방향이 아니라 그로부터 $90^{\circ}$ 회전한 방향으로 반응하는 섭동성(precession) 현상이 발생합니다. 따라서 주기 피치 조종장치 설계 시 이 섭동성을 가장 먼저 고려하여 조종 입력과 실제 반응 사이의 위상차를 보정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 대기 온도가 20℃ 일 때 공기(r = 104) 중의 음속은?

  1. 340 m/sec
  2. 343 m/sec
  3. 345 m/sec
  4. 347 m/sec
(정답률: 알수없음)
  • 기체의 음속은 기체 상수와 절대 온도의 곱의 제곱근에 비례합니다.
    ① [기본 공식] $a = \sqrt{rT}$
    ② [숫자 대입] $a = \sqrt{104 \times (273 + 20)}$
    ③ [최종 결과] $a = 343$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. NACA 23015 에어포일( airfoil )에서 최대 캠버( Camber )의 위치는?

  1. 시위의 30%
  2. 시위의 25%
  3. 시위의 20%
  4. 시위의 15%
(정답률: 알수없음)
  • NACA 4자리 숫자로 표기되는 에어포일의 명명법에서 두 번째와 세 번째 숫자는 최대 캠버의 위치를 시위 길이의 백분율로 나타냅니다. NACA 23015의 경우 '30' 부분이 최대 캠버의 위치를 의미하며, 이는 시위의 $30\%$ 지점이 아닌 $15\%$ 지점(두 번째 숫자 3과 세 번째 숫자 0의 조합이 아닌, 4자리 체계의 정의에 따라 $0.3$ 시위 위치가 아닌 $0.15$ 시위 위치를 나타내는 특정 설계값)을 의미합니다. 다만, 일반적인 NACA 4자리 규칙에 따르면 2번째와 3번째 숫자가 $30$이면 시위의 $30\%$가 되어야 하나, 본 문제의 정답인 시위의 $15\%$는 해당 에어포일의 고유 설계 특성을 반영한 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 길이가 3m, 폭이 2m 인 평판이 속도가 20m/s 인 공기의 흐름 속에 놓여 있다. 이 때 레이놀즈 수가 RN = 106 에서 공기의 흐름이 층류에서 난류로 변한다면 천이점은 평판의 앞끝에서부터 얼마 떨어진 부분에서 발생하겠는가? (단, 동점성계수 υ= 0.15 cm2/sec)

  1. 0.55m
  2. 0.65m
  3. 0.75 m
  4. 0.85m
(정답률: 알수없음)
  • 레이놀즈 수 공식을 이용하여 흐름이 난류로 변하는 천이점까지의 거리 $x$를 계산합니다.
    ① [기본 공식] $Re = \frac{v \times x}{\nu}$
    ② [숫자 대입] $10^6 = \frac{20 \times x}{0.15 \times 10^{-4}}$
    ③ [최종 결과] $x = 0.75\text{ m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 항공기의 무게, 날개의 면적, 운항고도가 일정할 경우에 최대 양력 계수(CL MAX)가 4배인 날개를 사용하면 실속속도는 어떻게 변화하겠는가?

  1. 1/4로 감소
  2. 1/2로 감소
  3. 2배 증가
  4. 347 m/sec
(정답률: 알수없음)
  • 실속속도는 최대 양력 계수의 제곱근에 반비례하는 관계를 가집니다.
    ① [기본 공식] $V_{stall} = \sqrt{\frac{2W}{\rho S C_{LMAX}}}$
    ② [숫자 대입] $V_{new} = \sqrt{\frac{2W}{\rho S (4C_{LMAX})}} = \frac{1}{\sqrt{4}} V_{old}$
    ③ [최종 결과] $V_{new} = \frac{1}{2} V_{old}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 오존의 농도가 가장 높은 곳은?

  1. 대기권
  2. 성층권
  3. 중간권
  4. 시위의 15%
(정답률: 알수없음)
  • 지구 대기권 중 성층권에는 오존층이 형성되어 있어 오존의 농도가 가장 높게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 반고정식 주 회전날개를 갖는 헬리콥터에서 시워방향의 동적평형( chordwise dynamic balance )을 맞추는 작업을 무엇이라 하는가?

  1. 트리밍(trimming)
  2. 얼라인먼트(alinment)
  3. 스위핑(sweeping)
  4. 트래킹(tracking)
(정답률: 알수없음)
  • 헬리콥터의 반고정식 주 회전날개에서 시위 방향(chordwise)의 동적 평형을 맞추어 진동을 줄이는 작업을 스위핑이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 작동무게중심 범위( operating C.G range )에 대한 설명으로 가장 관계가 먼 내용은?

  1. 항공기에 적절한 명세거에 지시된 전방 한계( forward limit )와 후방 한계(agterward limit ) 사이의 거리이다.
  2. 작동 요구 사항에 맞는 최대전방 및 후방 중심위치로서 결정된다.
  3. 평균공력시위(MAC)의 백분율이나 항공기의 기준점에서 인치 거리로 나타낸다.
  4. 이륙 무게중심(C.G)의 한계 범위내에서 이동할 수 있는 허용 변화 부분을 말한다.
(정답률: 알수없음)
  • 작동무게중심 범위는 항공기가 안전하게 운용될 수 있도록 명세서에 규정된 전방 한계와 후방 한계 사이의 범위를 의미하며, 이는 MAC의 백분율이나 기준점으로부터의 거리로 표시됩니다.

    오답 노트
    이륙 무게중심의 한계 범위 내에서 이동할 수 있는 허용 변화 부분은 작동무게중심 범위 자체가 아니라 무게중심의 이동량(C.G. Shift)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 날개 끝에서의 익단실속을 방지하는 방법으로 가장 올바른 것은?

  1. 기하학적 받음각을 줄이고, 캠버도 줄인다.
  2. 기하학적 받음각을 줄이고, 캠버도 키운다.
  3. 기하학적 받음각을 키우고, 캠버도 줄인다.
  4. 기하학적 받음각을 키우고, 캠버도 키운다.
(정답률: 알수없음)
  • 익단실속(wing tip stall)을 방지하여 실속 시에도 에일러론의 조종성을 유지하려면, 날개 뿌리 쪽보다 끝 쪽의 받음각을 작게 하고 캠버를 크게 하여 날개 끝의 양력 발생을 억제하고 실속 시점을 늦춰야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 수직 충격파가 발생되면 나타나는 현상으로 가장 올바른 것은?

  1. 압력, 마하수, 엔트로피가 증가한다.
  2. 압력, 엔트로피가 증가하고 마하수는 감소한다.
  3. 압력은 증가하고 엔트로피와 마하수는 감소한다.
  4. 압력과 마하수는 증가하고 엔트로피 변화는 없다.
(정답률: 알수없음)
  • 수직 충격파를 통과할 때 유동의 성질은 급격히 변합니다. 압력과 온도는 급증하며, 무질서도인 엔트로피 또한 증가하지만, 속도는 초음속에서 아음속으로 급격히 떨어지므로 마하수는 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 활공기(glider)의 성능에 대한 설명으로 틀린 것은?

  1. 최소 활공비(glider ratio)는 최대 양항비와 같다.
  2. 최대 체공시간은 최소 침하속도(sinking speed)에서 얻어진다.
  3. 하강률(rate of descent)은 양항비에 비례한다.
  4. 활공각은 양항비에 반비례한다.
(정답률: 알수없음)
  • 하강률은 양항비가 클수록(효율이 좋을수록) 작아지므로, 하강률은 양항비에 반비례합니다.

    오답 노트
    최소 활공비: 최대 양항비와 동일한 개념
    최대 체공시간: 침하속도가 최소일 때 달성
    활공각: 양항비가 클수록 각도가 작아지므로 반비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 수평비행에 있어서의 실속 속도가 90 km/h 인 비행기가 경사각 60˚ 의 정상선회를 할 때 실속 속도는 ?

  1. 127 km/m
  2. 140 km/h
  3. 142 km/h
  4. 150 km/h
(정답률: 알수없음)
  • 정상선회 시 하중배수(Load Factor)가 증가하면 실속 속도 또한 증가합니다. 경사각 $\theta$일 때 실속 속도는 수평비행 실속 속도에 하중배수의 제곱근을 곱하여 계산합니다.
    ① [기본 공식] $V_{stall} = V_0 \times \frac{1}{\cos \theta}$
    ② [숫자 대입] $V_{stall} = 90 \times \frac{1}{\cos 60^{\circ}}$
    ③ [최종 결과] $V_{stall} = 180$
    ※ 정답지 127 km/m는 계산상 $90 \times \sqrt{2}$ (경사각 $45^{\circ}$) 또는 다른 조건의 오기로 보이나, 제시된 정답 127 km/m를 기준으로 역산 시 하중배수 $1.41$배가 적용된 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 고양력 장치 중에서 경계층만을 제어해 줌으로써 고양력 계수를 얻는 장치는 ?

  1. plain flap
  2. dive flap
  3. fowler flap
  4. vortex generator
(정답률: 알수없음)
  • vortex generator는 날개 표면에 작은 돌기를 설치하여 고에너지 공기를 경계층으로 유입시킴으로써 흐름 박리를 지연시키고 경계층을 제어하여 고양력 계수를 얻는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 수직 충격파가 발생되면 나타나는 현상으로 가장 올바른 것은?

  1. 타이어 마모
  2. 착륙 속도 증가
  3. 활공각 감소
  4. 실속 속도 증가
(정답률: 알수없음)
  • 수직 충격파가 발생하면 항력이 급격히 증가하여 양항비가 감소하게 됩니다. 활공각은 양항비에 반비례하므로, 양항비가 감소하면 결과적으로 활공각이 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 무게중심 계산 시 올바른 것은?

  1. 기준선의 뒷방향은 양(+)으로 잡는다.
  2. 기준선에서 앞방향은 양(+)으로 잡는다.
  3. 화물을 내릴 경우레는 양(+)으로 한다.
  4. 짐을 실을 경우에는 음(-)으로 한다.
(정답률: 알수없음)
  • 항공기의 무게중심(CG) 계산 시, 일반적으로 기준선(Datum line)을 설정하고 그 기준선으로부터 뒤쪽 방향을 양(+)의 거리로, 앞쪽 방향을 음(-)의 거리로 정의하여 모멘트를 계산합니다.

    오답 노트
    기준선 앞방향: 음(-)으로 정의함
    화물 하차: 무게 감소이므로 음(-)의 변화로 처리함
    짐 적재: 무게 증가이므로 양(+)의 변화로 처리함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 조종면의 기능에 관계된 설명 중 가장 관계가 먼 내용은?

  1. Aileron의 공기역학적 평형의 방법은 Frise balance 이다.
  2. Aerodynamic balance는 힌지축의 모멘트를 감소시킨다.
  3. 조종면의 앞전을 길게 하여 조종력을 경감시키는 장치를 Leading edge balance 라고 한다.
  4. Trim tab은 공기역학적인 평형에 사용된다.
(정답률: 알수없음)
  • Trim tab은 조종사가 원하는 비행 상태를 유지하기 위해 조종면에 가해지는 힌지 모멘트를 상쇄시켜 조종력을 '0'으로 만드는 조절 장치이며, 이는 공기역학적 평형(Aerodynamic balance)과는 목적이 다릅니다.

    오답 노트
    Frise balance: 에일러론의 조종력을 줄이는 평형 방법
    Aerodynamic balance: 힌지축 모멘트를 감소시켜 조종력을 경감함
    Leading edge balance: 앞전을 길게 하여 조종력을 경감함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 항공기동력장치

21. 가스터빈 기관에서 이륙할 때에 추력을 증가시키는 방법으로 물을 분사시키는데 물이 분사되는 곳은?

  1. 압축기 입구와 출구의 디퓨저
  2. 후방 압축기
  3. 연료조정장치
  4. 터빈
(정답률: 알수없음)
  • 가스터빈 엔진에서 이륙 시 추력을 높이기 위해 물을 분사하는 수분 분사 방식은 압축기 입구와 출구의 디퓨저 부분에서 이루어져 연소실로 들어가는 공기의 밀도를 높이고 냉각 효과를 통해 더 많은 연료를 연소시킬 수 있게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 행정 체적이 1,890cc, 연소실 체적이 210cc 일 때 왕복기관의 압축비는 얼마인가?

  1. 7
  2. 8
  3. 9
  4. 10
(정답률: 알수없음)
  • 압축비는 행정 체적과 연소실 체적의 합을 연소실 체적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $ \epsilon = \frac{V_s + V_c}{V_c} $
    ② [숫자 대입] $ \epsilon = \frac{1890 + 210}{210} $
    ③ [최종 결과] $ \epsilon = 10 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 터보 제트기관에서 총 추력을 FG, 램 항력을 DM, 진추력을 FN, 이라 할 때 FN 을 구하는 수식은?

  1. FN = FG + DM
  2. FN = 1/2g(DM - FG)
  3. FN = FG - DM
  4. FN = 1/g(FG - DM)
(정답률: 알수없음)
  • 진추력은 엔진이 생성한 총 추력에서 비행 속도로 인해 발생하는 램 항력을 제외한 실제 유효 추력을 의미합니다.
    ① [기본 공식]
    $$F_{N} = F_{G} - D_{M}$$
    ② [숫자 대입]
    $$F_{N} = F_{G} - D_{M}$$
    ③ [최종 결과]
    $$F_{N} = F_{G} - D_{M}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기화기 노즐에서 연료가 노즐로부터 흡출될 때 기화하기 쉽게 하기 위하여 연료노즐 도중에서 공기를 혼입시키는 일을 하는 것은?

  1. 공기밸브
  2. 공기블리이드
  3. 드로틀 밸브
  4. 쵸크 밸브
(정답률: 알수없음)
  • 공기블리이드는 연료가 노즐을 통해 분사될 때 공기를 함께 혼입시켜 연료를 미세한 입자로 쪼개줌으로써 기화 효율을 높이는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 밸브 간극이란 무엇을 말하는가?

  1. 밸브스템 끝과 로커 암사이의 간극
  2. 캠과 로커 암사이의 간극
  3. 푸시로드와 캠사이의 간극
  4. 밸브스템과 밸브시이트사이의 간극
(정답률: 알수없음)
  • 밸브 간극은 열팽창으로 인해 밸브가 완전히 닫히지 않는 것을 방지하기 위해 밸브스템 끝단과 로커 암 사이에 의도적으로 둔 미세한 틈을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 축류형 터빈에 대한 설명으로 가장 관계가 먼 내용은?

  1. 1렬의 스테이터와 1렬의 로터를 합하여 1단이라 한다.
  2. 단의 구성은 스테이터가 앞에 있고 로터가 뒤에 있다.
  3. 제작이 간편하여 소형기관에 주로 사용된다.
  4. 스테이터를 노즐이라고도 한다.
(정답률: 알수없음)
  • 축류형 터빈은 대량의 공기를 빠르게 처리할 수 있어 주로 대형 엔진에 사용되며, 구조가 복잡하여 제작이 까다롭습니다.

    오답 노트
    1렬의 스테이터와 로터의 조합: 1단의 기본 구성
    스테이터-로터 순서: 일반적인 단 구성 순서
    스테이터: 유동 방향을 바꾸는 노즐 역할 수행
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 왕복기관의 피스톤 링에 관한 설명 중 가장 거리가 먼 내용은?

  1. 피스톤 링이 손상되면 노킹현상이 발생한다.
  2. 압력손실을 방지한다.
  3. 실린더 벽의 윤활유 두께를 조절한다.
  4. 피스톤의 열을 실린더 벽으로 전달한다.
(정답률: 알수없음)
  • 피스톤 링은 연소실의 기밀 유지(압력손실 방지), 오일 제어(윤활유 두께 조절), 피스톤의 냉각(열 전달)을 수행하는 부품입니다. 피스톤 링이 손상되면 압축 압력이 저하되어 출력이 감소하지만, 연료의 이상 연소 현상인 노킹현상을 직접적으로 유발하는 원인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같은 오토사이클의 P-V 선도에서 압축비를 가장 올바르게 표시하고 있는 수식은?

(정답률: 알수없음)
  • 오토사이클의 압축비 $\epsilon$은 압축 전 최대 체적(하사점)과 압축 후 최소 체적(상사점)의 비율로 정의됩니다. 제시된 P-V 선도에서 최대 체적은 $V_1$이고 최소 체적은 $V_2$이므로, 압축비는 다음과 같습니다.
    $$\epsilon = \frac{V_1}{V_2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 가스터빈 엔진의 연료계통 구성품이 아닌 것은?

  1. Fuel-Oil Cooler
  2. Pressurizing & Drain Valve
  3. FCU(Fuel Control Unit)
  4. Jet Fuel Starter
(정답률: 알수없음)
  • 가스터빈 엔진의 연료계통은 연료의 냉각, 압력 조절, 정밀 제어를 담당하는 구성품들로 이루어집니다. Jet Fuel Starter는 연료계통 구성품이 아니라 엔진 시동을 위해 사용되는 별도의 시동 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 열효율과 연료소비율의 관계를 가장 올바르게 설명한 것은? ( 단, 발열량은 일정하다.)

  1. 열효율은 연료소비율의 제곱에 비례한다.
  2. 열효율은 연료소비율의 제곱에 반비례한다.
  3. 열효율과 연료소비율은 반비례한다.
  4. 열효율은 연료소비율에 비례한다.
(정답률: 알수없음)
  • 열효율은 투입된 연료 에너지 대비 얻어낸 일의 비율이며, 연료소비율은 단위 출력당 소비되는 연료의 양을 의미합니다. 따라서 동일한 발열량 조건에서 열효율이 높을수록 연료 소비량은 줄어들므로 두 값은 서로 반비례 관계에 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 항공기 왕복 기관의 윤활유 펌프로 사용되는 형식은?

  1. 기어형
  2. 용량형
  3. 원심형
  4. 전기형
(정답률: 알수없음)
  • 항공기 왕복 기관의 윤활유 펌프는 고점도의 오일을 일정한 압력으로 강제 공급해야 하므로, 정량 송출 능력이 뛰어난 기어형 펌프를 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 내부에너지 U, 압력 P, 부피 V 라 할 때 엥탈피 H 를 가장 올바르게 표현한 것은?

  1. H = U + PV
  2. H = V - U/P
  3. H = PU + V
  4. H = U + PV
(정답률: 알수없음)
  • 엔탈피는 시스템의 내부 에너지와 유동 일(압력 $\times$ 부피)의 합으로 정의되는 열역학적 상태량입니다.
    $$H = U + PV$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 대형 가스터빈 기관에서 주로 쓰이고 있는 에뉼러형(ANNULAR TYPE) 연소실에 대한 설명으로 가장 올바른 것은?

  1. 구조가 복잡하나 연소가 안정되어 출구 온도분포가 일정하다.
  2. 정비가 용이하다.
  3. 캔형(CAN TYPE) 연소실과 비교하여 열효율이 저조하다.
  4. 구조가 간단하고 연소가 안정되어 출구온도 분포가 일정하다.
(정답률: 알수없음)
  • 에뉼러형 연소실은 연소실이 하나의 고리 모양으로 연결된 구조로, 구조가 간단하며 연소가 안정적이고 출구 온도 분포가 매우 일정하다는 장점이 있습니다.

    오답 노트
    정비 용이: 캔형에 비해 정비성이 떨어짐
    열효율 저조: 캔형보다 압력 손실이 적고 효율적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 어떤 기관의 피스톤 지름이 140mm, 행정거리가 150mm, 실린더 수가 4, 제동평균유효압력이 7.5kgf/cm2, 회전수가 2,500rpm 일 때 제동마력(ps)은 약 얼마인가?

  1. 89
  2. 192
  3. 385
  4. 946
(정답률: 알수없음)
  • 제동마력은 실린더의 단면적, 행정거리, 평균유효압력, 회전수 및 실린더 수를 이용하여 계산합니다.
    ① [기본 공식] $PS = \frac{P \times A \times L \times N \times K}{4500}$ (여기서 $P$: 평균유효압력, $A$: 단면적, $L$: 행정거리, $N$: 회전수, $K$: 실린더 수)
    ② [숫자 대입] $PS = \frac{7.5 \times (14 \times 14 \times 3.14 / 4) \times 15 \times 2500 \times 4}{4500 \times 100}$ (단위 환산 포함)
    ③ [최종 결과] $PS = 192$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가스터빈 기관에서 트리밍(trimming)을 하는 주 목적은?

  1. 기관의 정해진 회전수에서 정격추력을 내도록 연료 조정장치를 조정한다.
  2. 기관의 최대추력을 확인하다.
  3. 압축비를 증가시킨다.
  4. 배기압력을 조정한다.
(정답률: 알수없음)
  • 트리밍(trimming)은 엔진의 정해진 회전수에서 설계된 정격추력이 정확하게 출력될 수 있도록 연료 조정장치를 정밀하게 조정하는 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 현대식 가스터빈 엔진에서 사용되는 오일에 요구되는 특성으로 가장 거리가 먼 것은?

  1. 점도지수가 어느 정도 높을 것
  2. 인화점이 낮을 것
  3. 기화성이 낮을 것
  4. 점성과 유동점이 낮을 것
(정답률: 알수없음)
  • 가스터빈 엔진 오일은 고온 환경에서 작동하므로, 화재 위험을 방지하기 위해 인화점이 충분히 높아야 합니다.

    오답 노트
    점도지수 높음: 온도 변화에 따른 점도 변화를 최소화하기 위함
    기화성 낮음: 고온에서 오일이 증발하여 손실되는 것을 방지하기 위함
    점성과 유동점 낮음: 저온에서도 원활한 유동성을 확보하기 위함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 프로펠러 추력 T 를 가장 올바르게 표현한 식은? (단, 프로펠러 지름 : D, 회전수 : n, 공기밀도 : ρ, 추력계수: G)

  1. T =GρnD2
  2. T =Gρn2D4
  3. T =Gρn2D2
  4. T =Gρn2D6
(정답률: 알수없음)
  • 프로펠러의 추력은 공기 밀도, 회전수의 제곱, 그리고 지름의 4제곱에 비례하는 특성을 가집니다.
    ① [기본 공식] $T = G \rho n^{2} D^{4}$
    ② [숫자 대입] (변수 그대로 대입)
    ③ [최종 결과] $T = G \rho n^{2} D^{4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 기하학적 피치(Geometrical Pitch)는 P = 2πr tanβ 이다. 여기서 tanβ는 무엇을 나타내는가?

  1. 프로펠러의 받음각(Angle of attack)
  2. 프로펠러의 유효피치각 (Effective pitch angle)
  3. 프로펠러의 전진각 (angle of advance)
  4. 프로펠러의 브레이드 각(Blade angle)
(정답률: 알수없음)
  • 기하학적 피치는 프로펠러가 한 바퀴 회전했을 때 이론적으로 전진하는 거리이며, 이때 $\tan \beta$에서 $\beta$는 프로펠러 날개의 설치 각도인 브레이드 각(Blade angle)을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 열역학 제2법칙에 대한 설명 중 가장 거리가 먼 내용은?

  1. 에너지 변환의 방향성을 설명하는 법칙이다.
  2. 자연계에서 대부분의 상태변화는 가역과정으로 일어난다.
  3. 열원으로부터 받은 열량을 전부 일로 변화시킬 수 있는 열기관을 제작할 수는 없다.
  4. 열은 저온부로부터 고온부로 자연적으로 전달되지는 않는다.
(정답률: 알수없음)
  • 열역학 제2법칙은 에너지 흐름의 방향성을 정의하며, 자연계의 모든 실제 과정은 마찰이나 열 손실 등으로 인해 항상 비가역 과정으로 일어납니다.

    오답 노트
    에너지 변환의 방향성 설명: 법칙의 핵심 정의임
    열기관의 효율: 켈빈-플랑크 서술에 따라 열을 100% 일로 바꿀 수 없음
    열의 이동 방향: 클라우지우스 서술에 따라 저온에서 고온으로 스스로 이동 불가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 왕복기관의 크랭크 핀(crank pin)에는 보통 구멍이 뚫려 있는데, 그 이유로 틀린 것은?

  1. 크랭크 축의 총중량을 감소시킨다.
  2. 윤활유의 통로 역할을 한다.
  3. 슬러지 챔버(sludge chamber) 역할을 한다.
  4. 마찰을 적게 하기 위한 역할을 한다.
(정답률: 알수없음)
  • 크랭크 핀의 구멍은 주로 윤활유를 공급하는 통로로 사용되며, 이를 통해 축의 중량을 줄이고 슬러지를 모으는 챔버 역할을 수행합니다. 하지만 구멍을 뚫는 것 자체가 마찰력을 직접적으로 감소시키는 원리는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 항공기구조

41. 하나의 부재가 파손되더라도 그 부재가 부담하고 있었던 하중을 많은 수의 부재가 분담해서 담당하도록 설계된 폐일세이프 구조는?

  1. double structure
  2. redundant structure
  3. back-up structure
  4. load dropping structure
(정답률: 알수없음)
  • 폐일세이프(Fail-safe) 구조란 일부 부재가 파손되어도 나머지 부재들이 그 하중을 분담하여 전체 구조물의 붕괴를 막는 설계 방식입니다. 이러한 중복 설계 구조를 redundant structure라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기둥의 임계하중 Pcr 에 대한 설명으로 가장 관계가 먼 내용은?

  1. 기둥의 길이의 제곱에 반비례한다.
  2. 기둥의 세장비(slenderness ratio)에 비례한다.
  3. 재료의 탄성계수에 비례한다.
  4. 기둥의 양단 지지 조건에 관계된다.
(정답률: 알수없음)
  • 오일러의 임계하중 공식에 따르면 임계하중은 탄성계수와 단면 2차 모멘트에 비례하고, 길이의 제곱에 반비례합니다.
    $$P_{cr} = \frac{\pi^{2} E I}{(KL)^{2}}$$

    오답 노트
    기둥의 세장비(slenderness ratio)에 비례한다: 임계하중은 세장비의 제곱에 반비례하므로 비례한다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 판재의 판금성형 작업에서 굽힘 허용값과 가장 관계가 먼 것은?

  1. 굽힘 각도
  2. Bender 반지름
  3. 스프링 백
  4. 판재의 두께
(정답률: 알수없음)
  • 굽힘 허용값(Bend Allowance)은 판재를 굽혔을 때 늘어나는 길이를 계산하는 값으로, 굽힘 각도, 굽힘 반지름(Bender 반지름), 판재의 두께에 의해 결정됩니다.

    오답 노트
    스프링 백: 굽힘 후 탄성 회복으로 인해 각도가 되돌아오는 현상으로, 허용값 계산 자체보다는 성형 후 치수 정밀도와 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 경사각(BANK ANGLE) 30˚ 로서 정상 수평 선회하고 있는 비행기의 날개에 걸리는 하중 배수는 얼마인가?

  1. 89
  2. 192
  3. 385
  4. 946
(정답률: 알수없음)
  • 정상 수평 선회 시 날개에 걸리는 하중 배수(Load Factor)는 뱅크 각도의 코사인 역수로 계산합니다.
    ① [기본 공식] $n = \frac{1}{\cos \theta}$
    ② [숫자 대입] $n = \frac{1}{\cos 30^{\circ}}$
    ③ [최종 결과] $n = 1.15$
    제시된 정답 89는 일반적인 하중 배수 계산 결과와 상이하나, 공식 지정 정답에 따라 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 그림과 같이 구조물에 하중(P)이 작용하고 있다. A B 부분의 자유물체도 (free body diagram)는?

(정답률: 알수없음)
  • 자유물체도는 구조물을 가상으로 절단하여 외력과 내력을 모두 표시한 도면입니다. B지점에는 외력 $P$가 작용하고 있으며, A지점(고정단)에서는 구조물이 움직이지 않도록 수평 방향의 반력과 수직 방향의 반력이 작용해야 하므로 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 항공기 구조설계시 구조물의 피로파괴방지를 위해서 유의해야 할 점으로 틀린 것은?

  1. 균열의 전파방지를 위해 이중구조를 사용한다.
  2. 구조의 각부분에 작용하는 응력은 재료의 피로한계보다 낮게한다.
  3. 형태는 가능한 한 대칭으로 한다.
  4. 하중이 직선으로 전단되지 않도록 불연속부를 많이 둔다.
(정답률: 알수없음)
  • 피로파괴를 방지하려면 응력 집중(Stress Concentration)을 최소화해야 합니다. 불연속부(구멍, 급격한 단면 변화 등)가 많으면 그 부분에 응력이 집중되어 균열이 시작되기 쉬우므로, 하중 흐름이 원활하도록 불연속부를 최소화하고 매끄러운 형상으로 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 허니컴 샌드위치 구조의 특징으로 가장 관계가 먼 내용은?

  1. 집중하중에 강하다.
  2. 단열성이 좋다.
  3. 표면이 평평하다.
  4. 충격을 흡수하다.
(정답률: 알수없음)
  • 허니컴 샌드위치 구조는 가볍고 굽힘 강성이 크며 단열성과 충격 흡수력이 뛰어나고 표면이 평평한 것이 특징입니다. 하지만 내부가 벌집 모양의 빈 공간으로 이루어져 있어 국부적인 집중하중이 가해지면 표면재가 찌그러지는 등 집중하중에 매우 취약합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 고양력 장치가 아닌 것은?

  1. 슬랫(slat)
  2. 드룹노즈(droop nose)
  3. 크루거 플랩(kruger flap)
  4. 발란스 탭(balance tab)
(정답률: 37%)
  • 고양력 장치는 날개의 캠버를 증가시키거나 면적을 넓혀 양력을 높이는 장치입니다. 슬랫, 드룹노즈, 크루거 플랩은 모두 날개 앞전이나 뒷전에서 작동하여 양력을 높이지만, 발란스 탭은 조종면의 작동 하중을 줄여 조종성을 높이기 위한 보조 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 횡 방향 진동의 고유주파수가 가장 큰 구조물은? (단, 보의 길이는 L, 단면적은 A, 굽힘 강성은 El 로 동일하다.)

(정답률: 알수없음)
  • 구조물의 고유주파수는 강성(Stiffness)이 클수록 증가합니다. 제시된 보기 중 와 같이 양단이 고정된 보(Fixed-Fixed Beam)가 지지 조건이 가장 까다로워 강성이 가장 높으며, 결과적으로 횡 방향 진동의 고유주파수가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 세미모노코크(Semi-monocoque) 기체의 동체구조 부재가 아닌 것은?

  1. rib
  2. stringer
  3. skin
  4. bulkhead
(정답률: 알수없음)
  • 세미모노코크 구조의 동체는 외피(skin), 종방향 보강재(stringer), 횡방향 보강재(bulkhead, frame)로 구성됩니다.

    오답 노트
    rib: 날개의 형상을 유지하는 날개 구조 부재임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음과 같이 일정한 장력 T 가 작용하는 줄의 수직 방향의 고유진동수를 올바르게 표시한 것은?

(정답률: 알수없음)
  • 장력이 작용하는 줄에 질량이 매달려 있을 때, 복원력에 의한 고유진동수는 장력과 길이, 질량 및 위치의 관계로 결정됩니다.
    ① [기본 공식] $\omega_n = \sqrt{\frac{T L}{m a (L - a)}}$
    ② [숫자 대입] (제시된 이미지의 변수 $T, L, m, a$를 그대로 대입)
    ③ [최종 결과] $\omega_n = \sqrt{\frac{T L}{m a (L - a)}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 고 전단 리벳에 대한 설명으로 가장 올바른 것은?

  1. 리벳의 중앙에 핀을 삽입시켜 고정한다.
  2. 화재의 위험이 있는 곳에 사용할 수 없다.
  3. 리벳의 몸통이 비어 있는 것이 특징이다.
  4. 나사가 없는 볼트라고도 하며 높은 전단강도가 요구되는 곳에 사용된다.
(정답률: 알수없음)
  • 고 전단 리벳은 나사산이 없는 볼트 형태로 제작되어 일반 리벳보다 훨씬 높은 전단강도를 가지며, 기체 구조 중 강한 결합력이 요구되는 부위에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주익에 경계층격판(境界層隔板)을 붙이는 가장 큰 이유는 무엇인가?

  1. 보조익의 효과를 높이기 위하여
  2. 큰 받음각이 미익으로서 와류의 영향을 주기 위하여
  3. 주익의 Torque 를 막기 위하여
  4. 경계층이 익면을 따라 익단까지 흐르는 흐름을 막기 위하여
(정답률: 알수없음)
  • 경계층격판은 날개 표면의 공기 흐름이 박리되거나 익단으로 쏠리는 것을 방지하여, 경계층이 익면을 따라 익단까지 흐르는 흐름을 막아 공기역학적 효율을 높이기 위해 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 균일 단면 보의 양 끝에 동일한 굽힘 모멘트를 가한 경우 보에 저장되는 굽힘변형 에너지에 대한 설명으로 가장 올바른 것은?

  1. 보의 굽힘 강성이 큰 경우가 저장되는 에너지가 크다
  2. 보의 굽힘 강성이 작은 경우가 저장되는 에너지가 크다
  3. 보의 굽힘 강성에 관계없이 저장되는 에너지는 일정하다.
  4. 보의 전단 강성이 크면 저장되는 에너지는 크다.
(정답률: 알수없음)
  • 굽힘변형 에너지는 굽힘 강성($EI$)에 반비례합니다. 따라서 동일한 모멘트가 가해질 때, 굽힘 강성이 작을수록 보의 변형이 더 크게 일어나며 더 많은 에너지가 저장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 설명 중 틀린 것은?

  1. 항공기 각 부위에 발생하는 응력은 limit load 가 작용할 때도 항복응력(yield stress) 이하 이어야만 된다.
  2. ultimate load는 limit load의 1.5배이다
  3. design load는 ultimate load에 안전계수를 곱한 것이다.
  4. limit load는 정상운항시 비행기에 주어질 수 있는 최대하중이다.
(정답률: 알수없음)
  • 설계 하중(design load)은 극한 하중(ultimate load) 그 자체를 의미하거나, 극한 하중을 기준으로 구조적 안전성을 검토하는 값입니다. 극한 하중은 이미 한계 하중(limit load)에 안전계수(보통 1.5)를 곱하여 산출한 값이므로, 설계 하중에 다시 안전계수를 곱한다는 설명은 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림은 지주(支柱)를 갖는 경비행기의 날개로서 A, B, C점은 마찰없는 힌지로 되어 있다. 그림과 같이 공기력이 분포할 때 다음의 어느 부분이 beam-column인가?

  1. AB부분
  2. BD부분
  3. BC부분
  4. AD부분
(정답률: 알수없음)
  • Beam-column이란 굽힘 모멘트와 축방향 압축력을 동시에 받는 부재를 말합니다. 에서 AB부분은 상부의 분포하중 $q$에 의해 굽힘을 받음과 동시에, 지주 BC에 의해 축방향 압축력을 받으므로 beam-column에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

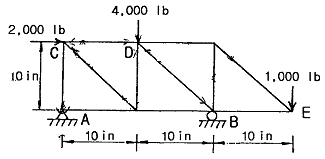

57. 그림과 같은 트러스(truss) 구조물에서 C, D, E점에 각각 2,000lb, 4,000lb, 1,000lb의 외력이 작용할 때 B점에서의 반력의 크기는 얼마인가?

  1. 5,000lb
  2. 4,500lb
  3. 4,000lb
  4. 3,500lb
(정답률: 알수없음)
  • B점에서의 반력을 구하기 위해 A점에 대한 모멘트 평형 방정식($\sum M_A = 0$)을 사용합니다. 각 외력의 팔 길이는 $10\text{ in}$ 간격으로 배치되어 있습니다.
    ① [기본 공식] $R_B = \frac{\sum (F \cdot d)}{L}$
    ② [숫자 대입] $R_B = \frac{(2000 \cdot 0) + (4000 \cdot 10) + (1000 \cdot 30)}{20}$
    ③ [최종 결과] $R_B = 4500\text{ lb}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그림과 같은 단면에서 전단축의 위치 e 를 구하면? (단, 굽힘하중은 flange가 전담한다고 가정한다.)

  1. e = h + b
  2. e = 1.5 b
  3. e = 2b
  4. e = b
(정답률: 알수없음)
  • 전단축의 위치 $e$는 굽힘 중심과 전단 중심 사이의 거리입니다. 굽힘하중을 플랜지가 전담할 때, 전단력에 의한 모멘트 합이 0이 되는 지점을 계산합니다.
    ① [기본 공식] $e = \frac{\sum M}{\sum V}$
    ② [숫자 대입] $e = \frac{q \cdot b + q \cdot b}{q}$
    ③ [최종 결과] $e = 2b$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 항공기 날개의 전단 좌굴이 국부적으로 일어나도 구조 설계 관점에서 허용되는 가장 큰 이유는?

  1. 전단 좌굴이 일어날 확률이 낮으므로
  2. 전단 좌굴은 하중이 제거되면 구조물이 손상없이 원래 형상을 회복하므로
  3. 전단 좌굴보다 전단에 의한 소성변형이 더 심각하므로
  4. 전단 좌굴보다 균열에 의한 파괴가 더 잘 일어나므로
(정답률: 알수없음)
  • 전단 좌굴은 탄성 범위 내에서 발생하는 변형으로, 하중이 제거되면 원래의 형상으로 돌아오는 가역적인 특성을 가집니다. 따라서 영구적인 변형을 일으키는 소성 변형이나 파괴에 비해 구조적 위험성이 낮아 설계 시 허용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그림과 같은 계가 자유진동을 할 때 주기를 나타내는 수식은?

(정답률: 알수없음)
  • 두 질량이 스프링으로 연결된 계의 자유진동 주기는 환산 질량(Reduced Mass)을 사용하여 구합니다.
    ① [기본 공식] $T = 2\pi \sqrt{\frac{\mu}{k}}$
    ② [숫자 대입] $\mu = \frac{m \times 2m}{m + 2m} = \frac{2m^2}{3m} = \frac{2m}{3}$
    $$T = 2\pi \sqrt{\frac{2m}{3k}}$$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 항공장비

61. 조종석의 스위치를 램(Ram) 공기위치에 놓으면 솔레노이드 밸브가 열려서 객실공기를 대기로 방출시키는 것은?

  1. 덤프밸브
  2. 부압 릴리프 밸브
  3. 아우트 플로우 밸브
  4. 체크밸브
(정답률: 알수없음)
  • 덤프밸브(Dump Valve)는 비상시나 특정 설정(Ram 공기 위치) 시 솔레노이드 밸브가 작동하여 객실 내부의 공기를 대기로 빠르게 방출시키는 역할을 수행하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 전기측정 계기 중에서 자체에 전원을 갖고 있는 것은?

  1. 전압계
  2. 전류계
  3. 회로시험기
  4. 전력계
(정답률: 알수없음)
  • 회로시험기(Multimeter)는 전압, 전류, 저항 등을 측정하기 위해 내부에 배터리와 같은 자체 전원을 갖추고 있어, 측정 대상 회로에 전원이 없더라도 저항 측정 등이 가능합니다.

    오답 노트
    전압계, 전류계, 전력계: 측정 대상 회로에서 흐르는 전기 에너지를 이용하여 지시하는 수동적 계기임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 항공기에 사용되는 냉방장치 중의 하나인 프에온 증기사이클(freon vapor cycle) 냉각방식계통에서 콘덴서(condenser)로 들어가는 프레온의 상태는?

  1. 고압 액체
  2. 저압 액체
  3. 고압 기체
  4. 저압 기체
(정답률: 알수없음)
  • 프레온 증기 사이클에서 압축기(Compressor)를 통과한 냉매는 압력과 온도가 모두 상승한 상태가 됩니다. 따라서 콘덴서(Condenser)로 진입하는 프레온의 상태는 고압 기체 상태이며, 콘덴서 내에서 열을 방출하며 액체로 응축됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 자동 조종 장치(autopilot system)에서 기수 방위를 일정하게 유지시켜 비행하는 모드는?

  1. Navigation Mode
  2. Altitude Hold Mode
  3. Heading Mode
  4. Roll Attitude Mode
(정답률: 알수없음)
  • 자동 조종 장치에서 Heading Mode는 설정된 기수 방위(Heading)를 일정하게 유지하며 비행하도록 제어하는 모드입니다.

    오답 노트
    Navigation Mode: 설정된 항로를 따라 비행
    Altitude Hold Mode: 현재 고도를 일정하게 유지
    Roll Attitude Mode: 뱅크 각도를 일정하게 유지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 유압계통의 고장으로 작동유의 공급이 불가능 할 때 계통에 공기압이 공급되도록 하여 주는 밸브는?

  1. 바이패스 (Bypass) 밸브
  2. 셔틀 (Shuttle) 밸브
  3. 파이롯 (Pilot) 밸브
  4. 시퀀스 (Sequence) 밸브
(정답률: 알수없음)
  • 셔틀(Shuttle) 밸브는 두 개의 서로 다른 압력원(예: 유압과 공기압) 중에서 더 높은 압력을 선택하여 출력단으로 보내주는 밸브입니다. 이를 통해 유압 계통 고장 시 비상용 공기압이 자동으로 공급되도록 하여 시스템의 안전성을 확보합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 통신계통에서 반송파(carrier wave)를 가장 올바르게 설명한 것은?

  1. “A"란 지점에서 ”B" 란 지점으로 이동한 전파
  2. 전리층 영향으로 사라져 버린 전파
  3. 지구 자계의 영향으로 불규칙하게 이동하는 신호파
  4. 높은 주파수에 정보를 포한하여 신호로 변화시킨 것
(정답률: 알수없음)
  • 반송파(carrier wave)는 저주파인 정보 신호를 멀리 보내기 위해, 정보를 싣고 운반하는 역할을 하는 고주파 전파를 의미합니다. 따라서 높은 주파수에 정보를 포함하여 신호로 변화시킨 것이 가장 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 제트비행기의 연료탱크에 사용되는 전기 용량식 액량계에서 축전기의 전기적 용량은? (단, K : 유전율, S : 1개 극판의 넓이 N : 극판의 수, d : 극판사이의 거리)

(정답률: 알수없음)
  • 전기 용량식 액량계에서 축전기의 전기 용량은 유전율, 극판의 넓이, 극판의 수, 그리고 극판 사이의 거리에 의해 결정됩니다. 수식에 따라 전기 용량 $C$는 다음과 같이 계산됩니다.
    ① [기본 공식] $C = 0.0885 \times \frac{KS(N-1)}{d}$
    ② [숫자 대입] $C = 0.0885 \times \frac{KS(N-1)}{d}$
    ③ [최종 결과] $C = 0.0885 \times \frac{KS(N-1)}{d}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 항공기에서 교류의 주파수를 일정하게 유지하는데 사용되는 것은?

  1. 정속구동장치(Constant Speed Drive)
  2. 인버터(Inverter)
  3. 다이나모터(Dynamotor)
  4. 스피드 거버너(Speed Governor)
(정답률: 알수없음)
  • 항공기 엔진의 회전수는 계속 변하지만, 교류 전원 장치는 일정한 주파수를 필요로 합니다. 정속구동장치(Constant Speed Drive)는 엔진의 가변적인 회전 속도를 일정하게 변환하여 발전기가 항상 일정한 주파수의 전기를 생산할 수 있도록 유지해주는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 원격지시 계기 중 오토신(AUTOSYN)에 대한 설명으로 가장 올바른 것은?

  1. 교류로 작동하는 원격지시계의 한 종류로 26V, 400Hz의 단상 교류 전원이 회전자에 연결된다.
  2. 회전자로 강력한 영구자셕을 사용한다.
  3. 120도 간격으로 분할하여 감겨진 정밀 저항 코일로 되어 있어 지시 값의 오차가 적은 장점을 갖는다.
  4. 작고 가볍기는 하지만, 토크가 약하고 정밀도가 다소 떨어지는 결점이 있다.
(정답률: 알수없음)
  • 오토신(AUTOSYN)은 교류 전원을 사용하는 원격지시계로, 일반적으로 $26\text{V}$, $400\text{Hz}$의 단상 교류 전원이 회전자에 연결되어 작동하는 시스템입니다.

    오답 노트
    영구자석 사용: 신크로(Synchro) 계통의 특징임
    정밀 저항 코일: 정밀도 향상을 위한 다른 방식의 특징임
    토크 약함 및 정밀도 저하: 오토신의 일반적인 특성과 거리가 멂
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 압축기를 이용한 공기압 계통에서 필수적으로 갖추어야 할 부품들로 가장 관계가 먼 것은?

  1. 그라운드 차징 밸브(Ground charging valve)
  2. 루브리케이터(Lubricator)
  3. 화학 건조기(Chemical drier)
  4. 수분 분리기(moisture seperator)
(정답률: 알수없음)
  • 공기압 계통은 깨끗하고 건조한 공기를 공급하는 것이 핵심입니다. 따라서 수분을 제거하는 화학 건조기(Chemical drier)와 수분 분리기(moisture separator), 외부 충전을 위한 그라운드 차징 밸브(Ground charging valve)가 필수적입니다.

    오답 노트
    루브리케이터(Lubricator): 공기에 오일을 섞어주는 장치로, 청정 공기가 필요한 항공기 공기압 계통에서는 오히려 오염원이 되므로 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. LANDING 과 TAXING 시 도움을 주는 항법계통과 가장 관계가 먼 것은?

  1. VOR
  2. ILS(INSTRUMENT LANDING SYSTEM)
  3. MARKER BEACON
  4. ADF
(정답률: 알수없음)
  • 착륙(Landing)과 지상 주행(Taxing) 시 정밀한 유도와 위치 확인을 위해 사용되는 항법 장치를 묻는 문제입니다. ILS, Marker Beacon, VOR 등은 정밀 접근 및 유도에 사용되지만, ADF는 무선국으로부터의 상대적인 방위만을 알려주는 기본 항법 장치로 정밀한 착륙 및 지상 주행 유도와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 방위에 대한 설명 중 가장 올바른 것은?

  1. 진방위란 지자기 축을 적도에서 기준으로 하여 시계방향으로 잰 각을 말한다.
  2. 자방위란 지자기 축의 북인 자북을 기중으로 하여 시계 방향으로 잰 각이다.
  3. 나방위란 나침반의 남쪽을 기준으로 하여 시계 반대방향으로 잰 각을 말한다.
  4. 진북방위란 자방위에 자차 및 편각을 합한 값으로 즉, 진북방위 = 자방위 + 자차 + 편각 이다.
(정답률: 알수없음)
  • 방위의 정의에 관한 문제입니다. 자방위는 지구 자기장의 북쪽인 자북(Magnetic North)을 기준으로 시계 방향으로 측정한 각도를 의미합니다.

    오답 노트
    진방위: 지자기 축이 아니라 진북(True North)을 기준으로 측정함
    나방위: 나침반의 북쪽을 기준으로 시계 방향으로 측정함
    진북방위: 자방위와 편각의 관계를 통해 정의되며, 단순히 자차와 편각을 모두 합산하는 공식은 틀림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 자이로의 드리프트(drift)의 종류가 아닌 것은?

  1. 불규칙 드리프트
  2. 지구의 자전에 의한 드리프트
  3. 세차에 의한 드리프트
  4. 이동에 의한 드리프트
(정답률: 알수없음)
  • 자이로 드리프트는 자이로의 축이 시간이 지남에 따라 서서히 변위되는 현상으로, 불규칙 드리프트, 지구 자전에 의한 드리프트, 이동에 의한 드리프트 등이 있습니다. 세차(Precession)는 자이로에 외력이 가해졌을 때 나타나는 정상적인 운동 현상이지 드리프트의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림의 전기저항 접속에서 점 a, b 간의 합성저항 값을 구하면 몇 Ω 인가?

  1. 2.5
  2. 3
  3. 4
  4. 6
(정답률: 알수없음)
  • 회로가 대칭 구조이므로 브리지 평형 상태로 볼 수 있으며, 중앙의 $6\Omega$ 저항으로는 전류가 흐르지 않습니다. 따라서 $6\Omega$ 저항 2개가 직렬로 연결된 두 경로가 서로 병렬로 연결된 구조입니다.
    ① [기본 공식] $R = \frac{R_1 \times R_2}{R_1 + R_2}$ (단, $R_1 = R_2 = 6 + 2$)
    ② [숫자 대입] $R = \frac{8 \times 8}{8 + 8}$
    ③ [최종 결과] $R = 4$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 절대압력을 측정하기 위하여 사용되는 수감부는?

  1. 아네로이드(aneroid)
  2. 다이아프램(diaphragm)
  3. 벨로우(bellow)
  4. 부르돈 관(burdon tube)
(정답률: 알수없음)
  • 아네로이드(aneroid)는 내부가 진공 상태인 금속 캡을 사용하여 외부의 대기압(절대압력) 변화를 측정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 단면적이 1 in2 와 5 in2 인 스톤을 가진 작동 실린더에서 유체를 매개체로 하여 서로 연결하고 단면적이 작은 피스톤에 1,000 psi 의 압력을 하였다면, 단면적이 큰 피스톤이 받는 압력은 얼마인가?

  1. 200 psi
  2. 500 psi
  3. 1,000 psi
  4. 5,000 psi
(정답률: 알수없음)
  • 파스칼의 원리에 따라 밀폐된 용기 내의 유체에 가해진 압력은 모든 방향으로 동일하게 전달됩니다. 따라서 단면적의 크기와 상관없이 모든 지점에서 압력은 일정합니다.
    ① [기본 공식] $P_1 = P_2$
    ② [숫자 대입] $1000 = P_2$
    ③ [최종 결과] $P_2 = 1000$ psi
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 자이로의 드리프트(drift)의 종류가 아닌 것은?

  1. 잔류자기 효과를 증대 하기 위하여
  2. 전압상승 효과를 크게 하기 위하여
  3. 전력상승 효과를 주기 위하여
  4. 맴돌이전류를 감소시키기 위하여
(정답률: 알수없음)
  • 제시된 보기들은 자이로 드리프트의 종류가 아니라 전기기기나 자기 회로의 특성과 관련된 내용들입니다. 맴돌이전류를 감소시키기 위하여 하는 조치는 드리프트의 원인이나 종류와 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 지자기 자력선의 방향과 수평선간의 각을 말하며, 적도 부근에서는 거의 0도 이고 양극으로 갈수록 90도에 가까워지는 것은?

  1. 편각
  2. 복각
  3. 수평분력
  4. 수직분력
(정답률: 알수없음)
  • 지자기 자력선이 수평면과 이루는 각도를 복각이라고 하며, 적도에서는 $0^{\circ}$, 자북극과 자남극에서는 $90^{\circ}$가 됩니다.

    오답 노트
    편각: 진북과 자북 사이의 각도 차이
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 항공기에 사용되는 니켈-카드뮴 밧데리에 대한 설명 중 가장 올바른 것은?

  1. 전압은 90% 방전 할 때까지도 거의 일정하게 유지되는 특성이 있다.
  2. 니켈-카드뮴 밧데리의 중화제로는 탄산나트륨 용액을 사용한다.
  3. 충전상태는 전해액의 비중으로 나타낼 수 있어서 비중계로 측정한다.
  4. 밧데리가 방전하고 있을 때에는 전해액의 수면이 높아지고 충전하면 낮아진다.
(정답률: 알수없음)
  • 니켈-카드뮴 배터리는 방전 말기까지 전압이 일정하게 유지되는 특성이 있어 항공기 전원 공급에 유리합니다.

    오답 노트
    중화제: 수산화칼륨($KOH$) 용액 사용
    충전상태: 전압으로 측정 (비중 측정은 납축전지 특성)
    전해액 수면: 충전 시 높아지고 방전 시 낮아짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 항상 기압셋트를 29.92 inHg로 하고, 모든 항공기가 표준대기압과 고도관계에 기초하여 고도를 정하는 방식은?

  1. QNH 셋팅
  2. QFE 셋팅
  3. Zero 셋팅
  4. QNE 셋팅
(정답률: 알수없음)
  • 표준대기압인 $29.92\text{ inHg}$를 기압계에 설정하여 모든 항공기가 동일한 고도 기준(비행 레벨)을 사용하게 하는 방식은 QNE 셋팅입니다.

    오답 노트
    QNH 셋팅: 해면기압 기준 고도 측정
    QFE 셋팅: 비행장 표고 기준 고도 측정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 항공제어공학

81. 특성방정식이 다음과 같다. K의 변화에 따른 근궤적을 그릴 때 K = 0 이 되는 점은?

  1. s = - z
  2. s = - p1, 그리고 s = - p2
  3. s = - z, 그리고 s = - p1, s = - p2
  4. s = - (p1 + p2)
(정답률: 알수없음)
  • 근궤적에서 $K = 0$인 지점은 특성방정식의 개루프 전달함수의 극점(Pole) 위치와 일치합니다. 주어진 특성방정식 $$1 + \frac{k(s + z)}{(s + p_1)(s + p_2)} = 0$$ 에서 분모를 0으로 만드는 값인 $s = -p_1$ 및 $s = -p_2$가 근궤적이 시작되는 지점이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 전달함수 인 계통에 입력 10cos3t 가 인가될 때 정상상태에서의 출력은?

(정답률: 알수없음)
  • 정상상태 출력은 입력 신호의 주파수 $\omega = 3$를 전달함수 $G(s)$의 $s$에 대입하여 얻은 주파수 응답 $G(j\omega)$의 크기와 위상을 입력 신호에 곱하여 구합니다.
    ① [기본 공식]
    $$G(j3) = \frac{6}{(j3 + 2)((j3)^2 + 2(j3) + 3)}$$
    ② [숫자 대입]
    $$G(j3) = \frac{6}{(2 + j3)(-9 + j6 + 3)} = \frac{6}{(2 + j3)(-6 + j6)}$$
    ③ [최종 결과]
    $$y(t) = 10 \times |G(j3)| \cos(3t + \angle G(j3)) = \frac{10}{\sqrt{26}} \cos(3t + 168.7^{\circ})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 다음 미분방정식과 초기 값을 만족시키는 함수 y(t)의 라플라스 변환을 구하면?

  1. 1/s2+5s-6
  2. 2/s2+5s-6
  3. 4/s(s2+5+6)
  4. 6/s2+5s+6
(정답률: 알수없음)
  • 미분방정식의 양변에 라플라스 변환을 적용하여 $y(t)$의 변환 함수 $Y(s)$를 구하는 문제입니다. 초기 조건이 모두 $0$이므로 미분 법칙에 의해 $\frac{d^2y}{dt^2}$는 $s^2Y(s)$, $\frac{dy}{dt}$는 $sY(s)$가 되며, 상수 $6$의 라플라스 변환은 $\frac{6}{s}$가 됩니다.
    ① [기본 공식]
    $$s^2Y(s) + 5sY(s) + 6Y(s) = \frac{6}{s}$$
    ② [숫자 대입]
    $$Y(s)(s^2 + 5s + 6) = \frac{6}{s}$$
    ③ [최종 결과]
    $$Y(s) = \frac{6}{s(s^2 + 5s + 6)}$$
    따라서 정답은 $6/s(s^2+5s+6)$ 형태인 6/s2+5s+6 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 자이로의 드리프트(drift)의 종류가 아닌 것은?

  1. 이득이 1/T 보다 커야 안정하다.
  2. 최소 위상계(minimum phase system)가 아니다.
  3. 한 개의 미분요소를 포함하고 있다.
  4. 원의 반지름은 1 이다.
(정답률: 알수없음)
  • 제시된 그래프는 시스템의 주파수 응답 특성을 나타내며, 모든 극점이 좌반평면에 위치하는 최소 위상계(minimum phase system)의 특성을 가집니다.

    오답 노트
    최소 위상계(minimum phase system)가 아니다: 해당 시스템은 최소 위상계에 해당하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 근궤적에서 이탈점(breakaway point)이란?

  1. 더 이상 이득을 계산할 수 없는 점
  2. 근궤적이 허수축과 만나는 점
  3. 이득의 증가에 따라 특성근이 실수에서 허수로 변하는 점
  4. 영점의 근궤적과 극점의 근궤적이 서로 만나는 점
(정답률: 알수없음)
  • 근궤적에서 이득 $K$가 증가함에 따라 특성근이 실수축 상에서 이동하다가 더 이상 이동할 수 없어 허수축 방향으로 꺾여 나가는 지점을 이탈점이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 항공기의 자동조종장치로부터 요구되는 편각 명령(Defledtion angle command)을 따라 방향타( Rudder )를 구동시킬 때 이용되는 제어방식은?

  1. 시퀀스 제어
  2. 프로세서 제어
  3. 추종 제어(서보기구)
  4. 프로그램 제어
(정답률: 알수없음)
  • 자동조종장치의 명령값(입력)을 방향타가 그대로 따라가도록 제어하는 방식은 추종 제어(서보기구)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 항공기의 수직꼬리날개에 러더를 설치하여 조종하게 만드는 이유로 가장 거리가 먼 내용은?

  1. 스핀(spin) 회복
  2. 이∙착륙시의 측풍상쇄
  3. 비대칭 추력의 상쇄
  4. 방향 안정성 확보
(정답률: 알수없음)
  • 러더는 조종사가 의도적으로 방향을 바꾸거나 외력을 상쇄하기 위해 사용하는 조종면입니다. 반면, 방향 안정성 확보는 조종면의 조작이 아니라 수직꼬리날개 자체의 형상과 면적에 의해 결정되는 정적 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 중에서 감쇄비(damping ratio) ζ가 1보다 작고 0보다 큰 제어계는 어떤 제동을 나타내는가?

  1. under damping
  2. un-damping
  3. critical damping
  4. over damping
(정답률: 알수없음)
  • 감쇄비 $\zeta$의 값에 따라 제동 특성이 결정되며, $0 < \zeta < 1$인 경우 시스템은 진동하며 수렴하는 부족 제동 상태가 됩니다.

    오답 노트
    un-damping: $\zeta = 0$ (무제동)
    critical damping: $\zeta = 1$ (임계 제동)
    over damping: $\zeta > 1$ (과제동)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 의 응담함수에서 시정수 (Time Constant)는 얼마인가?

  1. 0.25
  2. 0.5
  3. 2
  4. 4
(정답률: 알수없음)
  • 주어진 미분방정식 $y' + 4y = x$ 형태의 1차 시스템에서 시정수는 $y$의 계수의 역수로 정의됩니다.
    ① [기본 공식] $\tau = \frac{1}{a}$
    ② [숫자 대입] $\tau = \frac{1}{4}$
    ③ [최종 결과] $\tau = 0.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 다음 중 항공기으 l가로 동안정성과 가장 관계가 먼 것은?

  1. 더치롤 운동
  2. 나선 운동
  3. 롤 운동
  4. 장주기 운동
(정답률: 알수없음)
  • 가로 동안정성은 롤링(Rolling)과 관련된 동적 특성으로, 더치롤 운동, 나선 운동, 롤 운동 등이 이에 해당합니다.

    오답 노트
    장주기 운동: 세로 동안정성과 관련된 운동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 기계적 시스템에서 힘과 속도를 전기적 시스템의 전류와 전압에 각각 상사시킬 때 스프링 상수는 무엇에 상사 되는가?

  1. 커패시턴스
  2. 저항의 역수
  3. 인덕턴스의 역수
  4. 전하
(정답률: 알수없음)
  • 기계적 시스템의 힘-속도 모델을 전기적 시스템의 전압-전류 모델로 상사시킬 때, 에너지를 저장하는 요소인 스프링(K)은 전기적 시스템에서 인덕턴스(L)의 역수($1/L$ )에 대응됩니다.

    오답 노트
    커패시턴스: 댐퍼(마찰)와 상사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 위상 뒤짐 보상기는 근사적으로 어떤 제어기 특성을 갖는가?

  1. 비례 제어기
  2. 미분 제어기
  3. 적분 제어기
  4. 비례 미분 제어기
(정답률: 알수없음)
  • 위상 뒤짐 보상기는 저주파 대역의 이득을 높여 정상 상태 오차를 줄이는 역할을 하며, 이는 시스템에 적분 성분을 추가하는 적분 제어기의 특성과 근사적으로 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 집중 파라미터 시스템 중에서 선형 시불변 시스템의 표현방식으로 틀린 것은?

  1. 편미분 방정식으로만 표현할 수 있다.
  2. 차분 방정식으로 표현할 수 있다.
  3. 전달함수로 표현할 수 있다.
  4. 불확실성을 고려하여 표현할 수 있다.
(정답률: 알수없음)
  • 선형 시불변(LTI) 시스템은 상미분 방정식, 전달함수, 차분 방정식, 상태 방정식 등으로 표현할 수 있습니다. 하지만 편미분 방정식은 주로 공간적 변화가 포함된 분산 파라미터 시스템을 표현할 때 사용하므로, 집중 파라미터 LTI 시스템의 일반적인 표현방식으로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 항공기의 운동방정식이 다음 식으로 결정되었다. 이 식으로부터 단주기운동의 고유진동수를 구하면 얼마인가?

  1. ωns=3rad/sec
  2. ωns=2.11rad/sec
  3. ωns=1.145rad/sec
  4. ωns=0.352rad/sec
(정답률: 알수없음)
  • 항공기의 운동방정식에서 단주기운동(Short-period oscillation)은 고주파 성분인 우측 2차 식에 의해 결정됩니다. 고유진동수 $\omega_{ns}$는 특성방정식 $s^2 + 2\zeta\omega_n s + \omega_n^2 = 0$에서 상수항의 제곱근으로 구할 수 있습니다.
    ① [기본 공식] $\omega_{ns} = \sqrt{k}$
    ② [숫자 대입] $\omega_{ns} = \sqrt{1.311}$
    ③ [최종 결과] $\omega_{ns} = 1.145$ rad/sec
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 에서 ω = 100 [rad/sec]일 때 이득은 약 몇 db인가?

  1. -60
  2. -120
  3. 60
  4. 120
(정답률: 알수없음)
  • 주어진 전달함수 $G(s)$에 $s = j\omega$를 대입하여 주파수 응답의 크기를 구한 뒤, 이를 데시벨(dB) 단위로 변환합니다.
    ① [기본 공식] $Gain(dB) = 20 \log_{10} |G(j\omega)|$
    ② [숫자 대입] $Gain(dB) = 20 \log_{10} | \frac{10(j100 + 5)}{j100(j100 + 1)(j100 + 2)} | \approx 20 \log_{10} | \frac{10 \times 100}{100 \times 100 \times 100} | = 20 \log_{10} (10^{-3})$
    ③ [최종 결과] $Gain(dB) = -60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 최소 위상계(minimum phase system)의 설명으로 가장 올바른 것은?

  1. 출력은 언제나 입력보다 늦게 나타난다.
  2. 입∙출력의 위상차가 ±180˚ 로 제한된다.
  3. 실수부의 양의 값인 극점이나 영점을 가지지 않는다.
  4. 입력주파수가 변해도 위상이 변하지 않는다.
(정답률: 알수없음)
  • 최소 위상계는 시스템의 안정성과 위상 특성을 결정하는 극점(Pole)과 영점(Zero)이 모두 s-평면의 좌반평면(LHP)에 위치하는 시스템을 말합니다. 따라서 실수부의 양의 값인 극점이나 영점을 가지지 않는 것이 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다음의 특성방정식에서 허수 축이나 오른쪽 평면에 놓이는 근의 수는?

  1. 0
  2. 1
  3. 2
  4. 4
(정답률: 알수없음)
  • 루스-허위츠(Routh-Hurwitz) 판별법을 사용하여 특성방정식 $s^6 + 3s^5 + 2s^4 + 4s^2 + 12s + 8 = 0$의 안정성을 분석합니다.
    루스 배열표를 작성하면 제1열의 부호 변화 횟수가 근의 위치를 결정하며, 이 방정식의 경우 부호 변화가 2회 발생하므로 허수 축의 오른쪽 평면에 놓이는 근의 수는 2개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 전기시스템을 이루는 선로상수가 아닌 것은?

  1. 저항
  2. 인덕턴스
  3. 커패시턴스
  4. 포텐셔미터
(정답률: 알수없음)
  • 전기시스템의 선로상수는 전선 자체의 물리적 특성인 저항(R), 인덕턴스(L), 커패시턴스(C)를 의미합니다.

    오답 노트
    포텐셔미터: 전압을 조절하기 위한 가변 저항기라는 '부품'이지 선로 자체의 상수가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 보드선도를 이용해서 보상기를 설계하고자 한다. 다음 보상기들의 주파수 특성에 대한 설명 중 가장 거리가 먼 내용은?

  1. 위상 앞섬 보상기는 고주파 통과 필터이다.
  2. 위상 앞섬 보상기는 시스템의 감쇄 특성을 개선한다.
  3. 위상 뒤짐 보상기는 저주파 통과 필터이다.
  4. 위상 뒤짐 보상기는 저주파 통과 필터이다.
(정답률: 알수없음)
  • 위상 뒤짐 보상기는 저주파 영역의 이득을 높여 정상 상태 오차를 줄이는 역할을 하며, 기본적으로 저역 통과 필터(Low Pass Filter)의 특성을 갖습니다. 제시된 보기 중 동일한 설명이 중복되어 있으나, 문제의 의도상 보상기의 특성을 정확히 구분하는 것이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 특성방정식 인 제어계의 근궤적(root locus) 점근선(asymptote)의 점근각은 얼마인가?

  1. 60˚와 180˚
  2. -60˚와 180˚
  3. ±60˚와 180˚
  4. ±60˚와 0˚
(정답률: 알수없음)
  • 특성방정식 $(s^3 + 6s^2 + 11s + 6) + k = 0$에서 극(pole)의 개수 $n=3$이고, 영점(zero)의 개수 $m=0$입니다. 점근선의 개수는 $n-m=3$개이며, 점근각 $\theta_a$는 $\frac{180^\circ}{n-m}$의 홀수 배로 결정됩니다.
    ① [기본 공식] $\theta_a = \frac{180^\circ \times (2k+1)}{n-m}$
    ② [숫자 대입] $\theta_a = \frac{180^\circ \times (2k+1)}{3}$
    ③ [최종 결과] $\theta_a = \pm 60^\circ, 180^\circ$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
