연삭기능사 필기 기출문제복원 (2003-07-20)

연삭기능사
(2003-07-20 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 절삭가공시 급속귀환 운동을 하는 공작기계는?

  1. 선반
  2. 밀링 머신
  3. 셰이퍼
  4. 드릴링 머신
(정답률: 알수없음)
  • 절삭가공시 급속귀환 운동을 하는 공작기계는 셰이퍼입니다. 셰이퍼는 칼날이 고정되어 있고 작업물이 움직이는 방식으로 작동하기 때문에 작업물을 급속하게 이동시키면서 절삭가공을 할 수 있습니다. 이에 반해 선반, 밀링 머신, 드릴링 머신은 작업물을 회전시키거나 고정시키고 칼날을 이동시켜 가공하는 방식으로 작동하기 때문에 급속귀환 운동을 할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 밀링 머신의 종류가 아닌 것은?

  1. 만능 밀링 머신
  2. 생산형 밀링 머신
  3. 플레이너형 밀링 머신
  4. 슬로터형 밀링 머신
(정답률: 알수없음)
  • 슬로터형 밀링 머신은 밀링 작업 중에 슬롯을 만드는 데에 특화된 머신으로, 다른 종류의 밀링 머신과는 목적과 사용 방법이 다르기 때문에 밀링 머신의 종류로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭가공에서 절삭제의 사용 목적 중 틀린 것은?

  1. 공구의 냉각을 돕는다.
  2. 공구와 칩의 친화력을 돕는다.
  3. 공작물의 냉각을 돕는다.
  4. 가공물의 표면을 방청한다.
(정답률: 알수없음)
  • 절삭제의 사용 목적 중 틀린 것은 "공작물의 표면을 방청한다."입니다.

    절삭제는 공구와 칩의 친화력을 돕기 위해 사용됩니다. 이는 절삭가공 시 발생하는 열과 마찰로 인해 공구와 칩 사이에 생기는 마찰열을 흡수하고, 칩이 공구에 달라붙지 않도록 방지하기 위함입니다. 따라서, 공구와 칩의 친화력을 돕는 것이 절삭제의 주요 목적 중 하나입니다.

    또한, 절삭제는 공구와 가공물의 냉각을 돕기 위해서도 사용됩니다. 이는 가공물의 표면을 방청하는 것과는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

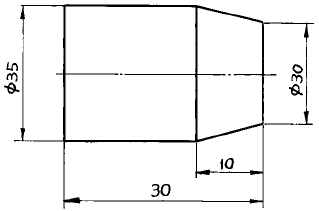

4. 선반에서 테이퍼 가공할 때 복식공구대의 tanθ의 값은?

  1. 0.25
  2. 0.08
  3. 0.5
  4. 0.17
(정답률: 알수없음)
  • 선반에서 테이퍼 가공할 때 복식공구대의 tanθ 값은 작업물의 기울기와 같습니다. 그림에서 작업물의 기울기는 1:4 이므로 tanθ는 1/4, 즉 0.25가 됩니다. 따라서 정답은 "0.25"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 래핑 작업에 사용하는 랩의 재료가 아닌 것은?

  1. 고속도강
  2. 알루미늄
  3. 주철
  4. 동
(정답률: 알수없음)
  • 고속도강은 래핑 작업에 사용되지 않는 재료입니다. 고속도강은 강철의 일종으로, 내구성과 강도가 높아 자동차나 비행기 등에 사용됩니다. 하지만 래핑 작업에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 블록 게이지를 취급하는 데 주의 사항이 아닌 것은?

  1. 먼지가 없고 건조한 실내에서 사용할 것
  2. 목재나 천 가죽 위에서 취급할 것
  3. 측정면은 필히 잘 세탁된 깨끗한 천이나 가죽 등으로 닦을 것
  4. 접착제가 묻었을 경우 스크레이퍼나 고운 줄로 제거한 후 사용할 것
(정답률: 알수없음)
  • 접착제가 묻은 상태로 블록 게이지를 사용하면 측정 결과가 정확하지 않을 뿐만 아니라 블록 게이지 자체에도 손상을 입을 수 있기 때문에, 접착제가 묻었을 경우에는 꼭 스크레이퍼나 고운 줄로 제거한 후 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 수나사의 유효지름을 측정하는 데, 사용되는 공구가 아닌 것은?

  1. 나사마이크로 미터
  2. 삼선법
  3. 광선정반
  4. 공구 현미경
(정답률: 알수없음)
  • 나사마이크로 미터, 삼선법, 공구 현미경은 모두 수나사의 유효지름을 측정하는 데 사용되는 공구입니다. 하지만 광선정반은 수나사의 유효지름을 측정하는 데 사용되지 않습니다. 광선정반은 각도를 측정하는 데 사용되는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연삭 숫돌의 표시가 WA 60K mV로 나타났을 때 이중 K가 의미하는 것은?

  1. 숫돌입자
  2. 입도
  3. 조직
  4. 결합도
(정답률: 알수없음)
  • WA 60K mV는 연삭 숫돌의 결합도를 나타내는 지표입니다. 결합도란 연삭 숫돌 입자들이 서로 얼마나 밀접하게 결합되어 있는지를 나타내는 것으로, 숫돌의 연마 효율과 내구성에 영향을 미칩니다. 따라서 WA 60K mV는 연삭 숫돌의 결합도가 높은 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 2줄홈의 드릴에서 날 끝점(drill point) 부분의 모양은?

  1. 직선이다.
  2. 3각형이다.
  3. 곡선이다.
  4. 4각형이다.
(정답률: 알수없음)
  • 드릴의 날 끝점은 일반적으로 원뿔 모양으로 되어 있으며, 이 중심축이 직선이기 때문에 날 끝점도 직선 모양이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연강의 거친 다듬질에 사용되는 평 스크레이퍼의 날끝각도는?

  1. 80°
  2. 100°
  3. 120°
  4. 150°
(정답률: 알수없음)
  • 연강은 경도가 높은 재질로, 다듬질 과정에서는 강력한 압력과 마찰력이 필요합니다. 이를 위해 스크레이퍼의 날은 날카롭고, 각도가 낮을수록 강력한 압력을 가할 수 있습니다. 그러나 너무 낮은 각도는 날이 빠르게 마모되어 사용 수명이 짧아지는 단점이 있습니다. 따라서 연강의 거친 다듬질에는 80°의 날각이 적합하며, 이는 강력한 압력과 마찰력을 유지하면서도 날의 수명을 보장할 수 있는 적절한 각도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 모듈 M=3, 기어잇수 Z=32의 표준스퍼어기어를 가공하려 한다. 소재의 직경은 얼마가 가장 적당한가?

  1. ø96mm
  2. ø99mm
  3. ø102mm
  4. ø108mm
(정답률: 알수없음)
  • 표준스퍼어기어의 모듈 M=3, 기어잇수 Z=32일 때, 톱니의 외경은 다음과 같이 계산할 수 있다.

    톱니의 외경 = 모듈 × 기어잇수
    = 3 × 32
    = 96

    하지만, 표준스퍼어기어는 톱니의 외경을 일정한 값으로 제한하기 위해, 톱니의 외경을 일정한 값으로 반올림한다. 이 때, 톱니의 외경이 가장 적당한 값은 다음과 같다.

    톱니의 외경 = 모듈 × 기어잇수
    = 3 × 32
    = 96
    ≈ 102

    따라서, 가장 적당한 소재의 직경은 "ø102mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기계 공장에 있어서 작업화의 바닥으로서 가장 적당한 것은?

  1. 고무
  2. 비닐
  3. 쇠
  4. 가죽
(정답률: 알수없음)
  • 기계 공장에서는 많은 부품들이 생산되고 이동하며, 이때 부품들이 바닥에 부딪히거나 떨어지는 경우가 많습니다. 이에 따라 작업화의 바닥은 내구성과 내마모성이 뛰어나야 합니다. 그리고 작업자들은 오랫동안 일하게 되므로 편안하고 안정적인 착화감도 필요합니다. 이러한 조건을 고려하면 가죽이 가장 적합한 선택입니다. 가죽은 내구성이 뛰어나며, 내마모성도 높습니다. 또한 피부와 밀접한 접촉이 가능하므로 편안한 착화감을 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 철도차량의 바퀴 둘레를 깎는 것이며, 좌우 양쪽의 바퀴를 동시에 가공하는 선반은?

  1. 탁상 선반
  2. 차륜 선반
  3. 수직 선반
  4. 모방 선반
(정답률: 알수없음)
  • 철도차량의 바퀴를 가공하는 것이기 때문에 "차륜"이라는 단어가 들어간 "차륜 선반"이 정답입니다. 다른 보기들은 철도차량의 바퀴를 가공하는데 적합하지 않은 기계들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반 작업에서 방진구를 사용하는 경우는 보통 공작물의 길이가 지름의 몇 배 이상일 때인가?

  1. 6배
  2. 10배
  3. 15배
  4. 20배
(정답률: 알수없음)
  • 선반 작업에서 방진구를 사용하는 이유는 작업 중에 발생하는 작은 입자들이 공작물에 묻어나가지 않도록 하기 위해서입니다. 이러한 입자들은 작업 도중에 발생하는 먼지, 조각, 기름 등이 있습니다. 이 중에서도 특히 작은 입자들은 공작물의 표면에 묻어나가기 쉽기 때문에 방진구를 사용하여 방지합니다.

    공작물의 길이가 지름의 몇 배 이상일 때 방진구를 사용해야 하는지에 대한 기준은 정해져 있지 않습니다. 그러나 일반적으로는 공작물의 길이가 지름의 20배 이상일 때 방진구를 사용하는 것이 적절하다고 알려져 있습니다. 이는 공작물의 표면적이 크기 때문에 작은 입자들이 묻어나가기 쉬우므로 방진구를 사용하여 방지해야 하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 작업 안전사항으로 가장 타당한 것은?

  1. KS규격의 안전색에서 주황은 금지를 표시한다.
  2. 비상통로를 사용하지 않을 때에는 재료, 제품을 쌓아 두어도 좋다.
  3. KS규격의 안전색에서 노랑은 주의를 표시한다.
  4. 차량이 통행하는 넓은 통로에서는 작업을 해도 된다.
(정답률: 알수없음)
  • KS규격의 안전색에서 노랑은 주의를 표시하는 것은 작업 중에 주의해야 할 위험 요소가 있음을 알리기 위해서입니다. 따라서 작업을 할 때에는 해당 안전색을 참고하여 안전하게 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 절삭작업에서 빌트업 에지를 감소시킬 수 있는 방법에 해당되지 않는 것은?

  1. 절삭속도를 빠르게 한다.
  2. 마찰계수가 작은 초경합금 공구를 사용한다.
  3. 공구 상면의 경사각을 매우 작게한다.
  4. 윤활성이 좋은 절삭유제를 사용한다.
(정답률: 알수없음)
  • 공구 상면의 경사각을 매우 작게하는 것은 빌트업 현상을 줄이기 위한 것입니다. 작은 경사각은 자재와 공구 사이의 마찰력을 줄여서 자재가 공구에 끌리는 것을 방지하고, 자재가 공구에서 쉽게 떨어지도록 돕습니다. 따라서 빌트업 에지를 감소시키는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 선반에서, 심봉의 종류에 속하지 않는 것은?

  1. 표준 심봉
  2. 팽창식 심봉
  3. 수축식 심봉
  4. 조립식 심봉
(정답률: 알수없음)
  • 수축식 심봉은 선반의 높이를 조절할 수 없는 단순한 형태의 심봉으로, 다른 종류의 심봉과는 달리 선반의 높이를 조절할 수 없기 때문에 선택지에서 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 수치제어 방식중 선반가공에 주로 사용되는 것은?

  1. 직선절삭 수치제어
  2. 위치결정 수치제어
  3. 윤곽절삭 수치제어
  4. 연속절삭 수치제어
(정답률: 알수없음)
  • 선반가공은 주로 회전하는 원통형 물체를 가공하는 과정이므로, 직선적인 절삭이 필요합니다. 따라서 직선절삭 수치제어가 주로 사용됩니다. 직선절삭 수치제어는 X, Z 축을 이용하여 원하는 위치와 깊이를 정확하게 제어할 수 있어 선반가공에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 플레이너에서 공작물을 지지하는 부분은?

  1. 크로스레일
  2. 기둥
  3. 공구대
  4. 테이블
(정답률: 알수없음)
  • 플레이너에서 공작물을 지지하는 부분은 테이블입니다. 이는 공작물을 안정적으로 고정시켜 작업을 수행할 수 있도록 하기 위함입니다. 크로스레일은 이동 경로를 제한하는 역할을 하며, 기둥은 구조물을 지지하는 역할을 하고, 공구대는 작업 도구를 보관하고 사용하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 표준 테이퍼 게이지의 종류에 해당되지 않는 것은?

  1. 브라운샤프 테이퍼
  2. 인터내셔널 테이퍼
  3. 자르노 테이퍼
  4. 쟈콥스 테이퍼
(정답률: 알수없음)
  • 인터내셔널 테이퍼는 실제로는 존재하지 않는 표준 테이퍼 게이지의 종류입니다. 따라서 다른 세 가지 보기인 브라운샤프 테이퍼, 자르노 테이퍼, 쟈콥스 테이퍼는 모두 실제로 사용되는 표준 테이퍼 게이지의 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계재료 및 요소

21. 블록게이지(block gauge)의 제작에 가장 많이 사용되는 정밀입자 가공 방식은?

  1. 호닝
  2. 래핑
  3. 방전가공
  4. 슈퍼피니싱
(정답률: 알수없음)
  • 블록게이지는 매우 정밀한 측정이 필요한 도구이므로, 정밀한 입자 가공 방식이 필요합니다. 이 중에서 래핑은 고속 회전하는 원통형 가공 도구를 사용하여 작은 입자를 제거하는 방식으로, 매우 정밀한 가공이 가능합니다. 따라서 블록게이지 제작에 가장 많이 사용되는 정밀입자 가공 방식은 래핑입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 선반에서 백기어를 설치하는 가장 적당한 목적은?

  1. 소비동력을 줄이기 위하여
  2. 주축의 회전수를 높이기 위하여
  3. 저속 강력 절삭을 하기 위하여
  4. 가공시간을 단축하기 위하여
(정답률: 알수없음)
  • 백기어는 저속 강력 절삭을 위한 도구로 사용됩니다. 따라서 선반에서 백기어를 설치하는 가장 적당한 목적은 저속 강력 절삭을 하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 수용성 절삭유에 속하지 않는 것은?

  1. 에멀션형
  2. 솔류블형
  3. 솔류션형
  4. 극압유
(정답률: 알수없음)
  • 수용성 절삭유는 물과 섞여 에멀젼을 이루는 솔류블형, 물과 섞이지 않고 분산되는 솔류션형, 물과 섞이지만 에멀젼을 이루지 않는 극압유로 구분됩니다. 따라서 극압유는 수용성 절삭유에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 선반의 부속품과 부속장치에 속하지 않는 것은?

  1. 돌림판과 돌리개
  2. 맨드릴
  3. 방진구
  4. 브로치
(정답률: 알수없음)
  • 선반의 부속품과 부속장치는 모두 선반의 기능을 보완하거나 향상시키는 역할을 합니다. 하지만 브로치는 선반과는 전혀 관련이 없는 악세사리이기 때문에 부속품과 부속장치에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 수직 밀링머신에서 넓은 평면을 능률적으로 가공 하는데 적당한 커터는?

  1. 엔드밀
  2. 홈커터
  3. 메탈소오
  4. 정면커터
(정답률: 알수없음)
  • 정면커터는 수직 밀링머신에서 넓은 평면을 가공하는데 적합한 커터입니다. 이는 정면커터가 커터의 전면을 이용하여 가공을 수행하기 때문입니다. 반면에 엔드밀은 커터의 끝을 이용하여 가공을 수행하므로 넓은 평면 가공에는 적합하지 않습니다. 홈커터는 주로 디테일한 가공에 사용되며, 메탈소오는 곡면 가공에 적합합니다. 따라서 넓은 평면 가공에는 정면커터가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 절삭속도 100m/min, 밀링커터의 날수를 14, 지름 100mm, 1날당 이송을 0.2mm로 하면 테이블 1분간의 이송량은 몇 mm/min 정도 인가?

  1. 223
  2. 318
  3. 420
  4. 891
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 밀링머신 중 특수 밀링 머신에 해당되는 것은?

  1. 수평 밀링머신
  2. 모방 밀링머신
  3. 만능 밀링머신
  4. 생산 밀링머신
(정답률: 알수없음)
  • 정답은 "모방 밀링머신"입니다. 모방 밀링머신은 다른 머신의 형태나 기능을 모방하여 만들어진 머신으로, 특정한 작업을 위해 개발된 특수한 머신입니다. 따라서 다른 보기들은 일반적인 밀링머신으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 측정기기 중 삼각법을 이용하여 각도의 측정이나 기울기를 정밀하게 측정하는 것은?

  1. 공구현미경
  2. 사인바
  3. 정밀수준기
  4. 공기 마이크로미터
(정답률: 알수없음)
  • 삼각법을 이용하여 각도의 측정이나 기울기를 정밀하게 측정하는 측정기기는 사인바입니다. 이는 사인바가 삼각함수의 성질을 이용하여 각도나 기울기를 정밀하게 측정할 수 있기 때문입니다. 사인바는 삼각형의 한 변과 그에 대한 각도를 이용하여 다른 두 변의 길이를 계산할 수 있습니다. 이를 이용하여 기울기나 각도를 정밀하게 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 절삭공구의 재료 중 W, Ti, Ta 등의 탄화물 분말을 Co나 Ni분말과 혼합하여 프레스로 성형 후 1400℃ 이상의 고온에서 소결한 것으로 고온 고속 절삭에서 높은 경도를 유지하므로 절삭공구 재료로 뛰어난 특징이 있는 것은?

  1. 초경합금
  2. 세라믹
  3. 다이아몬드
  4. 고속도강
(정답률: 알수없음)
  • W, Ti, Ta 등의 탄화물 분말과 Co나 Ni분말을 혼합하여 제조된 초경합금은 고온 고속 절삭에서 높은 경도를 유지하면서도 내열성과 내마모성이 뛰어나기 때문에 절삭공구 재료로 많이 사용됩니다. 따라서 정답은 "초경합금"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 슬로터를 설명한 것 중 틀린 것은?

  1. 세이퍼를 직립형으로 한 공작기계이다.
  2. 램을 적당한 각도로 기울일 수 있다.
  3. 테이블은 베이스 위에서 전후, 좌우로 이송된다.
  4. 원형테이블은 선회하지만, 분할 절삭이 불가능하다.
(정답률: 알수없음)
  • 원형테이블은 선회하지만, 분할 절삭이 불가능한 것은 원형테이블이 회전하면서 자재를 가공하기 때문에 자재를 분할하여 가공하는 것이 어렵기 때문입니다. 따라서 원형테이블을 사용하는 경우에는 자재를 미리 적절한 크기로 분할하여 가공해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 선반의 기본 작업의 종류를 열거한 것이다. 잘못된 것은?

  1. 기어 깎기
  2. 원통 깎기
  3. 널링 깎기
  4. 곡면 깎기
(정답률: 알수없음)
  • 기어 깎기는 선반의 기본 작업이 아닙니다. 기어 깎기는 기계공학 분야에서 사용되는 작업으로, 기어를 만들기 위해 기어의 치수와 형상을 정밀하게 깎아내는 작업입니다. 따라서 선반의 기본 작업으로는 원통 깎기, 널링 깎기, 곡면 깎기 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 선반에 부착된 체이싱 다이얼(chasing dial)의 용도는?

  1. 드릴링 할 때 사용한다.
  2. 널링 할 때 사용한다.
  3. 나사 절삭을 할 때 사용한다.
  4. 모방 절삭을 할 때 사용한다.
(정답률: 알수없음)
  • 체이싱 다이얼은 나사 절삭을 할 때 사용됩니다. 이는 체이싱 다이얼이 회전하는 동안 나사를 절삭하는 도구를 이동시키기 때문입니다. 따라서 체이싱 다이얼은 나사 절삭 작업에서 정확한 위치와 깊이를 제공하여 작업을 보다 쉽고 정확하게 수행할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. Fe-Co-Mo계 또는 Fe-Co-W계의 합금으로 1100℃ 부근에서 단련하고 1200∼1250℃에서 담금질 후 600℃에서 2∼3시간 뜨임한 절삭공구 재료는?

  1. 탄소 공구강
  2. 시효 경화 합금
  3. 초경 합금
  4. 합금 공구강
(정답률: 알수없음)
  • 시효 경화 합금은 1100℃ 부근에서 단련하고 1200∼1250℃에서 담금질 후 600℃에서 2∼3시간 뜨임하여 얻어지는 절삭공구 재료입니다. 이 과정을 통해 합금 내부의 성분이 상호작용하여 결정체가 성장하고 강도와 내마모성이 향상됩니다. 따라서 시효 경화 합금은 절삭공구 재료로 많이 사용되며, 탄소 공구강, 초경 합금, 합금 공구강과는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 도면에 ø4H7로 표기된 구멍을 가공하기 위해 가장 적당한 공구는?

  1. 펀치
  2. 원줄
  3. 탭
  4. 리머
(정답률: 알수없음)
  • ø4H7는 지름 4mm, 허용차 7mm의 구멍을 의미합니다. 이 구멍을 가공하기 위해서는 리머가 가장 적합합니다. 리머는 구멍의 지름을 정밀하게 가공할 수 있는 공구로, 특히 허용차가 큰 구멍을 정밀하게 가공할 때 유용합니다. 따라서 ø4H7로 표기된 구멍을 가공하기 위해서는 리머를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 보통 선반에서 주요부 구성에 속하지 않는 것은?

  1. 베드(Bed)
  2. 주축대(Head stock)
  3. 심압대(Tail stock)
  4. 니(Knee)
(정답률: 알수없음)
  • 니(Knee)는 선반의 주요부 구성에 속하지 않습니다. 베드는 선반의 기본 구조를 이루는 바닥판이며, 주축대는 회전축을 지지하는 중심축입니다. 심압대는 회전하는 작업물을 지지하는 역할을 하며, 작업물의 길이에 따라 이동할 수 있습니다. 반면에 니(Knee)는 선반의 구성 중 하나로, 작업물을 고정하거나 지지하는 역할을 합니다. 하지만 이는 선반의 주요부 구성에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 이중 웜이 잇수 30개의 웜기어와 물릴 때의 속도비는?

  1. 1 : 10
  2. 1 : 15
  3. 1 : 45
  4. 1 : 30
(정답률: 알수없음)
  • 속도비는 움직인 거리의 비율과 같습니다. 이중 웜 기어는 한 바퀴를 돌 때 움직이는 거리가 한 웜 기어의 움직이는 거리의 두 배입니다. 따라서 이중 웜이 한 바퀴를 돌 때 움직이는 거리는 웜 기어 한 개가 한 바퀴를 돌 때 움직이는 거리의 2배입니다.

    이 문제에서는 두 개의 웜 기어가 물려 있으므로, 이중 웜이 한 바퀴를 돌 때 움직이는 거리는 웜 기어 한 개가 한 바퀴를 돌 때 움직이는 거리의 2배가 됩니다.

    따라서 이중 웜이 한 바퀴를 돌 때 움직이는 거리는 웜 기어 한 개가 한 바퀴를 돌 때 움직이는 거리의 2배이므로, 속도비는 1:2가 됩니다.

    문제에서는 웜 기어 한 개가 한 바퀴를 돌 때 움직이는 거리가 30이라고 주어졌으므로, 이중 웜이 한 바퀴를 돌 때 움직이는 거리는 30 x 2 = 60이 됩니다.

    따라서 이중 웜이 한 바퀴를 돌 때 움직이는 거리는 웜 기어 한 개가 한 바퀴를 돌 때 움직이는 거리의 60/30 = 2배이므로, 속도비는 1:2가 됩니다.

    1:2를 약분하면 1:15가 되므로, 정답은 1:15입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 그림과 같은 리벳이음의 명칭은?

  1. 1줄 겹치기 리벳이음(평행형)
  2. 1줄 겹치기 리벳이음(지그재그형)
  3. 2줄 겹치기 리벳이음(평행형)
  4. 2줄 겹치기 리벳이음(지그재그형)
(정답률: 알수없음)
  • 정답은 "2줄 겹치기 리벳이음(평행형)"입니다.

    이유는 그림에서 보이듯이, 두 개의 가죽을 겹쳐서 리벳을 만들 때, 각 가죽의 끝 부분이 서로 평행하게 겹치는 것이 특징입니다. 또한, 두 개의 리벳이 서로 평행하게 만들어지기 때문에 "평행형"이라는 용어가 붙습니다. 마지막으로, 두 개의 리벳이 겹쳐져서 만들어지기 때문에 "2줄 겹치기"라는 용어가 붙습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 흰색의 금속으로 상온에서 강자성체이며, 내식성 및 내열성이 크므로 화학공업, 식품공업, 화폐, 도금등에 널리 쓰이는 금속은?

  1. 크롬
  2. 니켈
  3. 화이트 메탈
  4. 은
(정답률: 알수없음)
  • 문제에서 설명한 특징들 중에서 "흰색의 금속", "내식성 및 내열성이 크다"는 특징이 니켈과 가장 일치하기 때문입니다. 또한, 문제에서 언급한 산업 분야에서 널리 사용되는 금속 중에서도 니켈은 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 담금질에 의하여 생긴 내부응력을 제거하여 안전상태로 하기 위하여 A1 변태점 이하로 가열 냉각함으로써 인성을 부여하는 열처리 방법은 ?

  1. 담금질(Quenching)
  2. 풀림(Anealing)
  3. 불림(Normalizing)
  4. 뜨임(Tempering)
(정답률: 알수없음)
  • 담금질로 인해 강도가 높아진 금속의 내부응력을 제거하고, 인성을 높이기 위해 A1 변태점 이하로 가열하여 일부 경도를 떨어뜨린 후 냉각하는 과정을 뜨임(Tempering)이라고 합니다. 이는 강도와 경도를 적절히 조절하여 내구성과 인성을 모두 갖춘 안전한 금속으로 만들기 위한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 상온가공의 장점을 설명한 것 중 맞는 것은?

  1. 균일한 재질을 얻을 수 있다.
  2. 적은 힘으로 가공도를 높일 수 있다.
  3. 치수 정밀도를 높일 수 있다.
  4. 강괴 중의 기공이 압착된다.
(정답률: 알수없음)
  • 상온가공은 고온이나 고압 등의 특수한 환경에서 가공하지 않기 때문에 재료의 물성이 변하지 않고 균일한 재질을 얻을 수 있습니다. 또한, 적은 힘으로도 가공도를 높일 수 있어서 재료의 손상을 최소화할 수 있습니다. 마지막으로, 상온가공은 치수 정밀도를 높일 수 있습니다. 이는 가공 시에 발생하는 열팽창이나 변형이 적기 때문에 가능합니다. 따라서, 상온가공은 정밀한 부품 제작에 적합하며, 고객의 요구에 따라 다양한 형태로 가공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도(절삭부분)

41. 일반적으로 정밀 공작기계의 밑면이 받는 하중은?

  1. 압축하중
  2. 인장하중
  3. 충격하중
  4. 비틀림하중
(정답률: 알수없음)
  • 정밀 공작기계의 밑면은 일반적으로 압축하중을 받습니다. 이는 기계의 무게와 작업 중 발생하는 직접적인 압력으로 인해 발생합니다. 따라서 밑면은 충분한 강도와 내구성을 갖추어야 하며, 이를 고려하여 설계되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 나사의 풀림 방지법이 아닌 것은?

  1. 철사에 의한 방법
  2. 로크너트에 의한 방법
  3. 와셔를 사용하는 방법
  4. 사각너트에 의한 방법
(정답률: 알수없음)
  • 사각너트는 나사를 고정시키는 역할을 하지 않기 때문에 풀림 방지에 효과가 없습니다. 사각너트는 주로 나사를 조임하는 동안 회전 방향을 제한하는 역할을 합니다. 따라서 나사의 풀림 방지에는 철사, 로크너트, 와셔 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 나사에서 리드(lead)란?

  1. 나사가 1회전했을때 축 방향으로 이동한 거리
  2. 나사가 1회전했을때 나사산의 1점의 원주상 이동한 원주 거리
  3. 암나사가 2회전했을때 축방향으로 이동한 거리
  4. 나사산의 높이
(정답률: 알수없음)
  • 리드(lead)란 나사가 1회전했을 때 축 방향으로 이동한 거리를 의미합니다. 이는 나사의 원주상 이동 거리와는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비철금속 구리(Cu)가 다른 금속 재료와 비교해 우수한 것 중 틀린 것은?

  1. 연하고 전연성이 좋아 가공하기 쉽다.
  2. 전기 및 열전도율이 낮다.
  3. 아름다운 색을 띠고 있다.
  4. 구리합금은 철강 재료에 비하여 내식성이 좋다.
(정답률: 알수없음)
  • 비철금속 구리는 전기 및 열전도율이 높아서 전기와 열을 잘 전달할 수 있습니다. 따라서, "전기 및 열전도율이 낮다."는 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 동력 전달 방식이 다른 것은?

  1. 기어
  2. 벨트
  3. 체인
  4. 로프
(정답률: 알수없음)
  • 기어는 회전 운동을 전달하는 방식이고, 벨트, 체인, 로프는 힘을 전달하는 방식입니다. 따라서 기어가 다른 세 가지 방식과 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 수나사의 크기는 무엇으로 표시하는가?

  1. 골 지름
  2. 안 지름
  3. 바깥지름
  4. 유효 지름
(정답률: 알수없음)
  • 수나사의 크기는 바깥지름으로 표시합니다. 이는 수나사가 나사구멍 안쪽에 들어가는 것이 아니라 바깥쪽에 빠져나가는 형태이기 때문입니다. 따라서 바깥지름이 수나사의 크기를 가장 정확하게 나타내는 지름입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 설명 중 핀(Pin)의 용도가 아닌 것은?

  1. 핸들과 축의 고정용으로 사용
  2. 너트의 풀림 방지용으로 사용
  3. 보울트의 마모 방지용으로 사용
  4. 맞추는 부분의 위치 결정용으로 사용
(정답률: 알수없음)
  • 보울트의 마모 방지용으로 사용하는 것은 핀의 주요 용도 중 하나가 아닙니다. 핀은 주로 핸들과 축의 고정, 너트의 풀림 방지, 맞추는 부분의 위치 결정에 사용됩니다. 보울트의 마모 방지는 보통 부식 방지 처리나 윤활유 등의 방법으로 해결됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 그림과 같은 스프링에서 스프링 상수는 얼마인가? (단, k1=3kg/cm, k2=2kg/cm, k3=5kg/cm 이다.)

  1. 8.5kg/cm
  2. 5kg/cm
  3. 6.2kg/cm
  4. 5.83kg/cm
(정답률: 알수없음)
  • 스프링의 상수는 각 스프링의 상수의 역수의 합과 같다. 따라서,
    1/스프링 상수 = 1/k1 + 1/k2 + 1/k3
    1/스프링 상수 = 1/3 + 1/2 + 1/5
    1/스프링 상수 = 1.0333...
    스프링 상수 = 1/1.0333...
    스프링 상수 = 0.9677...
    따라서, 스프링 상수는 약 6.2kg/cm 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 탄소강의 설명 중 적절하지 못한 것은?

  1. 탄소강은 Fe와 Cu의 합금이다.
  2. 0.0218 - 2.11% 탄소를 함유하고, 가단성을 가지고 있는 2원 합금이다.
  3. 공석강, 아공석강, 과공석강으로 분류된다.
  4. 모든 강의 기본이 되는 것으로 탄소강, 보통 탄소강이라고도 부른다.
(정답률: 알수없음)
  • "탄소강은 Fe와 Cu의 합금이다."는 적절하지 못한 설명입니다. 이는 오류가 있습니다. 탄소강은 철과 탄소의 합금입니다. 탄소강은 철과 탄소의 비율에 따라 다양한 종류로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 탄성 변형하고 있는 재료의 내부에 그 변형에 필요한 일량과 같은 양의 에너지가 축적되고 있는데 이 에너지를 무엇이라 하는가?

  1. 열 에너지
  2. 소성 에너지
  3. 탄성 에너지
  4. 충격 에너지
(정답률: 알수없음)
  • 탄성 변형하고 있는 재료는 외부에서 가해지는 힘에 의해 변형되고 있습니다. 이때, 변형된 상태에서 원래의 상태로 돌아가기 위해서는 일정한 양의 에너지가 필요합니다. 이러한 에너지를 탄성 에너지라고 합니다. 따라서 정답은 "탄성 에너지"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 일점쇄선이 사용되지 않는 경우인 것은?

  1. 특수한 가공을 실시하는 부분을 표시하는 선
  2. 기어나 스프로킷 등의 이 부분에 기입하는 피치선이나 피치원 표시하는 선
  3. 공구 지그 등의 위치를 참고로 표시하는 선
  4. 보이지 않은 부분을 나타내기 위하여 쓰는 선
(정답률: 알수없음)
  • 기어나 스프로킷 등의 이 부분에 기입하는 피치선이나 피치원 표시하는 선은 일점쇄선이 사용되는 경우입니다. 따라서, 보이지 않은 부분을 나타내기 위하여 쓰는 선이 일점쇄선이 아닌 다른 선들은 모두 사용되는 경우입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 헐거운 끼워 맞춤인 경우 구멍의 최소 허용치수에서 축의 최대 허용치수를 뺀 값은?

  1. 최소 틈새
  2. 최대 틈새
  3. 최소 죔새
  4. 최대 죔새
(정답률: 알수없음)
  • "최소 틈새"가 정답인 이유는, 끼워 맞춤 구멍의 최소 허용치수에서 축의 최대 허용치수를 뺀 값은 끼워 맞춤의 정확도를 나타내는 값이기 때문입니다. 이 값이 작을수록 끼워 맞춤의 정확도가 높아지기 때문에, 최소 틈새가 정답입니다. "최대 틈새"나 "최소 죔새", "최대 죔새"는 끼워 맞춤의 정확도와는 관련이 없는 값들이기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 가공 방법과 약호가 올바르게 짝지어진 것은?

  1. 보링 가공 : PH
  2. 랩 다듬질 : RD
  3. 리밍 다듬질 : FR
  4. 줄 다듬질 : FC
(정답률: 알수없음)
  • 리밍 다듬질은 Front Recess의 약어인 FR로 표기됩니다. 이는 원료의 앞면에 작은 홈을 만들어 내는 가공 방법으로, 원료를 고정시키고 회전시킨 후에 회전하는 도구로 원료의 앞면을 다듬어 홈을 만들어냅니다. 따라서 리밍 다듬질은 FR로 표기됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같이 나타낸 것은 무슨 베어링인가?

  1. 원통 롤러 베어링
  2. 원추 롤러 베어링
  3. 레디얼 볼 베어링
  4. 드러스트 볼 베어링
(정답률: 알수없음)
  • 그림에서 보이는 베어링은 원통형 모양의 롤러들이 내부와 외부의 경로를 따라 회전하는 원통 롤러 베어링입니다. 따라서 정답은 "원통 롤러 베어링"입니다. 원추 롤러 베어링은 롤러의 모양이 원추형이며, 레디얼 볼 베어링은 공 모양의 베어링이 회전하는 것을 의미합니다. 드러스트 볼 베어링은 두 개의 공이 서로 마주보고 회전하는 구조의 베어링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보기 도면의 10 이란 숫자 해독으로 올바른 것은?

  1. 10 mm 만 표면처리
  2. 50 mm 에 ø10h6 로 가공
  3. 10 mm 만 ø10h6 로 가공
  4. 10 mm 만 제외하고 ø10h6 가공
(정답률: 알수없음)
  • 도면에서 10이란 숫자는 가공해야 할 지름을 나타내는 것으로, 이를 보면서 가공해야 할 부분은 ø10이라는 것을 알 수 있습니다. 또한, 이 부분은 h6 등급으로 가공되어야 하므로 "ø10h6 로 가공"이라는 표기가 필요합니다. 그리고 이 가공은 50 mm 지점에서 이루어져야 하므로 "50 mm 에"라는 표기가 추가되어 "50 mm 에 ø10h6 로 가공"이 됩니다. 따라서, 올바른 답은 "10 mm 만 ø10h6 로 가공"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 보기와 같이 3각법으로 투상한 정면도와 평면도에 가장 적합한 우측면도는?

(정답률: 알수없음)
  • 정면도와 평면도를 보면, 물체는 y축을 따라 대칭이며, x축과 z축을 따라 반전되는 것을 알 수 있습니다. 따라서 우측면도는 y축을 따라 대칭이며, x축과 z축을 따라 반전되는 ""가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 보기와 같은 정면도와 평면도에 가장 적합한 우측면도는?

(정답률: 알수없음)
  • 정면도와 평면도에서 보이는 형상을 고려할 때, 우측면도에서는 물체의 높이와 깊이를 더 잘 파악할 수 있는 ""가 가장 적합하다. 다른 보기들은 물체의 형태와 크기를 파악하기 어렵거나 왜곡되어 보일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 보기와 같이 물체의 구멍, 홈 등 특정 부위만의 모양을 도시하는 투상도의 명칭은?

  1. 보조 투상도
  2. 국부 투상도
  3. 전개 투상도
  4. 회전 투상도
(정답률: 알수없음)
  • 보기와 같은 투상도는 물체의 특정 부위만을 도시하기 때문에 "국부 투상도"라고 부릅니다. 다른 보기들은 전체적인 모양을 도시하는 투상도들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 보기 도면에서 ⓐ부분에 표시되어야 할 기하공차의 기호로 가장 적합한 것은?

(정답률: 알수없음)
  • 보기 도면에서 ⓐ부분은 직각삼각형의 밑변과 높이가 만나는 지점이므로, 이 지점에서 수직으로 내려가는 선분과 밑변이 이루는 각이 직각이어야 합니다. 따라서 기하공차 ""가 적합합니다. 다른 기하공차들은 직각이 아닌 각도를 나타내므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 도면에서 전체길이( )의 치수로 가장 적합한 것은?

  1. 36
  2. 42
  3. 66
  4. 72
(정답률: 알수없음)
  • 도면에서 전체길이는 가장 왼쪽 끝에서 가장 오른쪽 끝까지의 길이를 의미합니다. 이 도면에서 가장 왼쪽 끝은 0, 가장 오른쪽 끝은 6입니다. 따라서 전체길이는 6-0=6입니다. 그러나 보기에서는 6이 없으므로, 6의 배수 중에서 가장 적합한 것을 선택해야 합니다. 36과 72는 6의 배수이지만, 이 도면에서는 너무 큰 값입니다. 따라서 42와 66 중에서 선택해야 합니다. 42는 6의 배수이지만, 이 도면에서는 너무 작은 값입니다. 따라서 가장 적합한 값은 66입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
