1과목: 기계가공법 및 안전관리
1. 선반작업에서 테이퍼를 깎는 방법이 아닌 것은?
- 심압대 편위에 의한 방법
- 복식 공구대에 의한 방법
- 왕복대 경사에 의한 방법
- 테이퍼 깎기 장치에 의한 방법
2. 기계장치에 대한 안전기준에 어긋나는 것은?
- 일감과 절삭공구가 회전하는 기계에서는 장갑을 끼지 않는다.
- 동력으로 운전하는 기계는 동력 차단 장치가 있어야 한다.
- 연삭기의 숫돌에는 견고한 안전 커버가 있어야 한다.
- 선반의 공구대 위에 공구를 올려 놓고 편리하게 사용한다.
6. 드릴 날 끝의 표준각은 118°이나 공작물의 재질과 두께에 따라서 달라진다. 다음 중 가장 작은 날 끝 각으로 가공하는 재료는?
- 구리
- 목재
- 주철
- 단조강
7. CNC 공작기계에서 볼 스크루를 사용하여 너트를 조정할 때 백래시를 얼마에 가깝게 맞출 수 있는가?
- 3
- 2
- 1
- 0

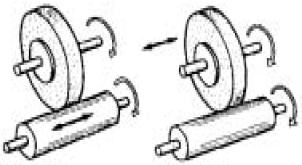

8. 원통연삭기에서 그림과 같이 연삭숫돌을 일정한 위치에서 회전시키면서 일감을 좌우로 이송 시키거나 연삭숫돌을 좌우로 이송시켜 연삭하는 방식은?
- 트래버스연삭
- 플런지연삭
- 센터리스연삭
- 숫돌왕복연삭
10. 모방가공에 의한 형의 조각에서 기본적인 모방절삭 방식의 종류가 아닌 것은?
- 수직 이차원
- 수평 이차원
- 삼차원
- 수평 삼차원
11. 래크와 같은 나사모양의 공구를 사용하여 기어소재에 회전운동을 주어 이(齒)의 모양을 창성하는 공작기계는?
- 호빙 머신
- 기어 셰이퍼
- 베벨기어 절삭기
- 플레이너
12. 기계띠톱 및 둥근톱에 대한 안전사항으로 틀린 것은?
- 둥근톱 기계의 작업대는 작업에 적합한 높이로 한다.
- 둥근톱 기계는 작업대의 밑 부분도 열어 놓는다.
- 띠톱기계는 규정이상의 속도로써 회전시키지 않는다.
- 띠톱날을 톱기계에 끼울때에는 균열이 있는지를 확인한다.
13. 밀링에서 분할대를 사용하여 원주를 20등분하려고 한다. 가장 적합한 방법은?
- 직접 분할법
- 단식 분할법
- 복식 분할법
- 차동 분할법
17. 흰색 바탕에 빨강색 띠 모양의 원 및 45°각도의 사선으로 구성된 산업안전 표지판은?
- 금지 표지
- 의무 표지
- 안내 표지
- 주의 표지
18. 다음 중 직립형 브로칭 머신 보다 수평형 브로칭 머신이 우수한 것은?
- 일감의 고정 방법이 간단하다.
- 절삭 유제의 공급이 쉽다.
- 작은 일감의 대량 생산에 적합하다.
- 기계의 조작 및 점검이 쉽다.
19. 밀링작업에서 안전상 틀린 것은?
- 장갑을 사용하지 않는다.
- 황동 가공시에는 보호안경이 필요없다.
- 테이블에 공구나 공작물등을 놓지 않는다.
- 공작물 가공 중에는 가까이 들여다 보지 않는다.
2과목: 기계재료 및 요소
21. 길이가 짧고 지름이 큰 일감을 가공하는데 사용하는 것으로, 주축대에 지름이 큰 면판이 설치되어 있는 선반은?
- 모방선반
- 정면선반
- 수직선반
- 터릿선반
23. 어미나사가 4산/인치인 선반에서 공작물의 피치가 10mm인 나사를 깎을 때의 변환기어 잇수는?
- A=60, B=30, C=100, D=127
- A=60, B=30, C=127, D=100
- A=30, B=60, C=127, D=100
- A=30, B=100, C=127, D=200
24. 공작기계의 기본 운동중 공구의 고정, 일감의 설치 및 제거, 절삭 깊이 등의 조정과 관계가 깊은 것은?
- 절삭운동
- 위치이송운동
- 준비운동
- 위치조정운동
25. 위트워드 나사의 호칭이 2W이며, 1인치당 나사산수 12산 일 때, 나사구멍 드릴의 가장 적당한 지름은?
- 45.6 mm
- 48.7 mm
- 51.8 mm
- 54.3 mm
26. 연삭작업의 안전사항 중 올바른 것은?
- 플랜지 지름은 숫돌 지름의 1/3∼1/2의 것을 사용한다.
- 숫돌을 교환할 때 라벨을 제거하고 장착한다.
- 숫돌 회전이 정지하더라도 연삭액은 잠그지 않는다.
- 숫돌의 정면에 위치하고 측면에 연삭한다.
27. 연삭숫돌에서 결합제의 기호 중 틀린 것은?
- 비트리 파이드 - V
- 셀락 - E
- 실리 케이트 - S
- 레지 노이드 - R
28. 전기의 퓨즈가 끊어져 다시 끼웠을 때, 또 다시 끊어졌다면 가장 적절한 조치는?
- 다시 한번 끼워본다.
- 좀더 가는 것으로 끼운다.
- 전기의 합선여부를 검사한다.
- 굵은 동선으로 바꾸어 끼운다.
29. 이 홈의 흔들림, 압력각 오차, 치형 오차, 피치 오차 등을 종합적으로 측정할 수 있는 측정기는?
- 기어 시험기
- 공구 현미경
- 사인바
- 마이크로미터
30. 고온 고속 절삭에서 높은 경도를 유지하여 절삭 공구로 뛰어나게 좋은 특징을 가지고 있는 초경 합금의 주요 성분이 아닌 것은?
- 코발트
- 황
- 니켈
- 텅스텐
31. 밀링 커터를 사용한후 보관은 어떻게 하여야 하는가?
- 보관시는 철제 상자위에 보관한다.
- 보관시는 같은 종류끼리 겹쳐 보관한다.
- 솔로 칩을 제거한후, 나무상자에 보관한다.
- 손으로 칩을 제거한 후, 그냥 선반위에 보관한다.
32. 게이지블록(gauge block)의 제작에 가장 많이 사용되는 정밀입자 가공 방식은?
- 호닝
- 래핑
- 방전가공
- 슈퍼피니싱
33. 브로칭머신의 크기는?
- 최대높이와 최대 인장력이다.
- 최대스윙과 최대 인장력이다.
- 최대 인장력과 브로치의 최대 행정길이이다.
- 최대 인장력이 100 - 500t 가량이다.
36. 내식성이 우수하고 주조성과 단련이 잘되어 화학 공업용으로 널리 사용되는 합금으로서 니켈 65∼70%, 철1.0∼3.0% 나머지는 구리로 된 합금은?
- 모넬메탈(Monel metal)
- 도우메탈(Dow metal)
- 어드밴스(Advance)
- 인코넬(Inconel)
39. 벨트풀리 림(Rim)의 중앙부를 약간 높게 만드는 이유 중 가장 알맞는 것은?
- 제작이 용이하기 때문에
- 풀리의 강도증대와 마모를 고려하여
- 벨트가 벗겨지는 것을 방지하기 위하여
- 벨트 착.탈시 용이하게 하기 위하여
40. 주철의 성질에 관한 다음 사항 중 옳지 않은 것은?
- 절삭가공이 쉽다.
- 마찰저항이 우수하다.
- 압축강도는 적으나 인장강도 및 굽힘강도가 크다.
- 주조성이 우수하며, 크고 복잡한 것도 제작이 용이하다.
3과목: 기계제도(절삭부분)
41. 머리에 링(ring)이 달린 너트로서, 물건을 달아 올릴 때나 훅(hook) 등을 거는데 쓰이는 너트는?
- 플레이트너트
- 나비너트
- 아이너트
- 캡너트
42. 다음 중 짧은 시간으로 가열할 수 있고 피가역물의 스트레인(strain)을 최소한으로 억제하며 전자 에너지의 형식으로 가열하여 표면을 경화시키는 법은 어느것인가?
- 침탄법
- 질화법
- 청화법
- 고주파 표면경화법
43. 연강의 인장시험에서 변형이 커짐에 따라 나타나는 변화과정이 맞는 것은?
- 탄성한도→비례한도→항복점→극한강도→파단
- 비례한도→항복점→탄성한도→극한강도→파단
- 비례한도→극한강도→항복점→탄성한도→파단
- 비례한도→탄성한도→항복점→극한강도→파단
46. 인장 코일 스프링에 3㎏f의 하중을 걸었을 때 변위가 30mm이었다면, 이 스프링의 상수는 얼마인가?
- 1/10 ㎏f/mm
- 1/5 ㎏f/mm
- 5 ㎏f/mm
- 10 ㎏f/mm
47. 비철금속 구리(Cu)가 다른 금속 재료와 비교해 우수한 것 중 틀린 것은?
- 연하고 전연성이 좋아 가공하기 쉽다.
- 전기 및 열전도율이 낮다.
- 아름다운 색을 띠고 있다.
- 구리합금은 철강 재료에 비하여 내식성이 좋다.
48. 훅의 법칙(Hooke's law)을 설명한 것은?
- 재료의 비례한도 내에서 응력과 변형율은 비례한다.
- 재료의 비례한도 내에서 응력과 변형율은 반비례한다.
- 재료의 탄성한도 내에서 응력과 변형율은 비례한다.
- 재료의 탄성한도 내에서 응력과 변형율은 반비례한다.
49. 애크미 나사라고도 하며 나사산의 각도가 인치계에서는 29°이고, 미터계에서는 30°인 나사는?
- 사다리꼴나사
- 미터나사
- 유니파이나사
- 너클나사
51. 다음 끼워 맞춤 중 항상 죔새가 생기는 끼워 맞춤은?
- 헐거운 끼워 맞춤
- 중간 끼워 맞춤
- 억지 끼워 맞춤
- 일반 끼워 맞춤
52. 보기와 같은 제3각 투상도의 입체도로 가장 적합한 것은?
-
CBT문제은행AI2023-04-12 16:23
정답인 "
"은 입체도로에서 가장 적합한 것이다. 이유는 제3각 투상도에서 보면 두 개의 직각삼각형이 이루어져 있으며, 이를 입체도로로 나타내면 직각삼각형 두 개가 서로 이어져 있어 입체감이 더해진다. 또한, 입체도로에서는 도로의 곡선이 부드럽게 표현되어 있어 시선이 자연스럽게 이동하며, 전체적으로 깔끔하고 간결한 디자인이다.
53. KS 나사의 도시법에 관한 설명 중 틀린 것은?
- 수나사의 골지름은 굵은실선
- 불완전 나사부의 골은 가는실선
- 완전 나사부와 불완전 나사부의 경계는 굵은실선
- 암나사를 단면한 경우 암나사의 골지름은 가는실선
54. 기어 (Gear)를 축에 직각인 방향에서 본 주투영도를 단면으로 도시할 때 이골을 표시하는 선은?
- 파선
- 가는실선
- 가는 일점쇄선
- 굵은실선
55. 정 투상도법의 설명으로 올바른 것은?
- 제1각법에서는 정면도의 왼쪽에 평면도를 배치한다.
- 제1각법에서는 정면도의 밑에 평면도를 배치한다.
- 제3각법에서는 평면도의 왼쪽에 우측면도를 배치한다
- 제3각법에서는 평면도의 위쪽에 정면도를 배치한다.
56. 다음 형상공차 중 관련형체에 적용하는 위치공차의 종류인 것은?
- 진직도 :
- 직각도 :
- 대칭도 :
- 진원도 :
57. 다음 투상도는 각각 다른 물체의 평면도이다. 보기와 같은 정면도가 투상될 수 없는 평면도는?
-
CBT문제은행AI
2023-04-12 16:23
정답은 "
"입니다. 이유는 다음과 같습니다.
- "
"은 정면에서 볼 때 직사각형 모양으로 보이므로 투상될 수 있습니다.
- "
"은 정면에서 볼 때 정삼각형 모양으로 보이므로 투상될 수 있습니다.
- "
"은 정면에서 볼 때 정사각형 모양으로 보이므로 투상될 수 있습니다.
- 하지만 ""은 정면에서 볼 때 직선으로 보이므로 평면도가 아니라 직선이기 때문에 투상될 수 없습니다.
"가 적합한 답입니다.
