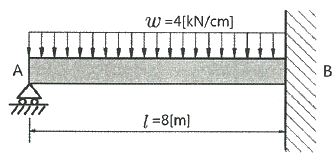

2. 그림과 같이 4kN/cm의 균일분포하중을 받는 일단 고정 타단 지지보에서 B점에서의 모멘트 M_B는 약 몇 kN·m인가? (단, 균일단면보이며, 굽힘강성(EI)은 일정하다.)

4. 바깥지름 4cm, 안지름 2cm의 속이 빈 원형축에 10MPa의 최대전단응력이 생기도록 하려면 비틀림 모멘트의 크기는 약 몇 N·m로 해야 하는가?

6. 그림과 같은 직사각형 단면에서 x, y축이 도심을 통과할 때 극관성 모멘트는 약 몇 cm⁴ 인가? (단, b=6cm, h=12cm 이다.)

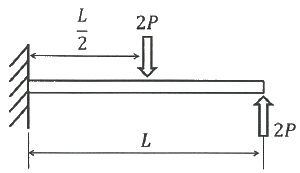

8. 그림과 같이 외팔보에서 하중 2P가 두 군데 각각 작용할 때 이 보에 작용하는 최대굽힘모멘트의 크기는?

10. 그림과 같이 반지름 r인 반원형 단면을 갖는 단순보가 일정한 굽힘모멘트를 받고 있을 때, 최대인장응력(σ_t)과 최대압축응력(σ_c)의 비(σ_t/σ_c)는? (단, e₁과 e₂는 단면 도심까지의 거리이며, 최대인장응력은 단면의 하단에서, 최대압축응력은 단면의 상단에서 발생한다.)

12. 그림과 같이 외팔보의 자유단에 집중하중 P와 굽힘모멘트 M_o가 동시에 작용할 때 그 자유단의 처짐은 얼마인가? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

14. 단면적이 A, 탄성계수가 E, 길이가 L 인 막대에 길이방향의 인장하중을 가하여 그 길이가 δ 만큼 늘어났다면, 이 때 저장된 탄성변형 에너지는?

16. 지름이 1.2m, 두께가 10mm인 구형 압력용기가 있다. 용기 재질의 허용인장응력이 42MPa 일 때 안전하게 사용할 수 있는 최대 내압은 약 몇 MPa 인가?

18. 표점길이가 100mm, 지름이 12mm인 강재 시편에 10kN의 인장하중을 작용하였더니 변형률이 0.000253 이었다. 세로탄성계수는 약 몇 GPa 인가? (단, 시편은 선형 탄성거동을 한다고 가정한다.)

20. 그림과 같이 균일한 단면을 가진 봉에서 자중에 의한 처짐(신장량)을 옳게 설명한 것은?

22. 그림과 같이 다수의 추를 올려놓은 피스톤이 끼워져 있는 실린더에 들어있는 가스를 계기로 생각한다. 초기 압력이 300kPa이고, 초기 체적은 0.05m³ 이다. 압력을 일정하게 유지하면서 열을 가하여 가스의 체적을 0.2m³ 으로 증가시킬 때 계가 한 일(kJ)은?

24. 8℃의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하였을 때 기체의 최종온도(℃)는? (단, 이 기체의 비열비는 1.4 이다.)

26. 어느 이상기체 2kg이 압력 200kPa, 온도 30℃의 상태에서 체적 0.8m³를 차지한다. 이 기체의 기체상수[(kJ/(kg·K))는 약 얼마인가?

28. 외부에서 받은 열량이 모두 내부에너지 변화만을 가져오는 완전가스의 상태변화는?

30. 다음 중 그림과 같은 냉동사이클로 운전할 때 열역학 제1법치과 제2법칙을 모두 만족하는 경우는?

32. 열전도계수 1.4W/(m·K), 두께 6mm 유리창의 내부 표면 온도는 27℃, 외부 표면 온도는 30℃이다. 외기 온도는 36℃이고 바깥에서 창문에 전달되는 총 복사열전달이 대류열전달의 50배라면, 외기에 의한 대류열전달계수[W/(m²·K)]는 약 얼마인가?

34. 보일러 입구의 압력이 9800 kN/m²이고, 응축기의 압력이 4900N/m² 일 때 펌프가 수행한 일(kJ/kg)은? (단, 물의 비체적은 0.001m³/kg 이다.)

36. 1kg의 헬륨이 100kPa 하에서 정압 가열되어 온도가 27℃에서 77℃로 변하였을 때 엔트로피의 변화량은 약 몇 kJ/K인가? (단, 헬륨의 엔탈피(h, kJ/kg)는 아래와 같은 관계식을 가진다.)

38. 밀폐시스템이 압력(P₁) 200kPa, 체적(V₁) 0.1m³ 인 상태에서 압력(P₂) 100kPa, 체적(V₂) 0.3m³ 인 상태까지 가역 팽창되었다. 이 과정이 선형적으로 변화한다면, 이 과정 동안 시스템이 한 일(kJ)은?

40. 상온(25℃)의 실내에 있는 수은 기압계에서 수은주의 높이가 730mm라면, 이 때 기압은 약 몇 kPa 인가? (단, 25℃기준, 수은 밀도는 13534 kg/m³ 이다.)

42. 평판으로부터의 거리를 y라고 할 때 평판에 평행한 방향의 속도 분포 u(y)가 아래와 같은 식으로 주어지는 유동장이 있다. 유동장에서는 속도 u(y)만 있고, 유체는 점성계수가 μ인 뉴턴 유체일 때 y = L/8 에서의 전단응력은? (단, U와 L은 각각 유동장의 특성속도와 특성길이로서 상수이다.)

44. 다음 중 표면장력(surface tension)의 차원은? (단, M : 질량, L : 길이, T : 시간이다.)

46. 그림과 같이 물이 들어있는 아주 큰 탱킁 사이펀이 장치되어 있다. 사이펀이 정상적으로 작동하는 범위에서, 출구에서의 속도 V와 관련하여 옳은 것을 모두 고른 것은? (단, 관의 지름은 일정하고 모든 손실은 무시한다. 또한 각각의 h가 변화할 때 다른 h의 크기는 변하지 않는다고 가정한다.)

48. 속에 물이 가득 찬 물방울의 표면장력은 0.075 N/m이고, 내부에 공기가 들어있어 내부와 외부의 두 개의 면을 가진 얇은 비눗방울의 표면장력은 0.025 N/m이다. 물방울 내외의 압력차가 비눗방울의 압력차와 같을 때, d_W : d_S로 옳은 것은? (단, 물방울의 지름은 d_W, 비눗방울의 지름은 d_S 이다.)

50. 그림과 같이 날개가 유량 0.1m³/s, 속도 20m/s의 물 분류를 받을 경우, 이 날개를 고정하는 데 필요한 힘 F의 크기(절대값)는 약 몇 N 인가? (단, 날개의 마찰은 무시한다.)

52. 공기가 평판 위를 3m/s의 속도로 흐르고 있다. 선단에서 50cm 떨어진 곳에서의 경계층 두께(mm)는? (단, 공기의 동점성계수는 16×10^-6 m²/s 이고, 평판에서 층류유동이 난류유동으로 변하는 경계점은 레이놀즈 수가 5×10⁵인 경우로 한다.)

54. 안지름 240mm인 관속을 흐르고 있는 공기의 평균 유속이 10m/s이면, 공기의 질량유량(kg/s)은? (단, 관속의 압력은 2.45×10⁵ Pa, 온도는 15℃, 공기의 기체상수 R = 287 J/(kg·K) 이다.)

56. 세 액체가 그림과 같은 U자관에 들어있고, h₁= 20cm, h₂ = 40cm, h₃ = 50cm 이고, 비중 S₁ = 0.8, S₃ = 2일 때, 비중 S₂는 얼마인가?

58. 수면에 떠 있는 배의 저항문제에 있어서 모형과 원형 사이에 역학적 상사(相似)를 이루려면 다음 중 어느 것이 가장 중요한 요소가 되는가?

60. 지름 8cm의 구가 공기 중을 20m/s의 속도로 운동할 때 항력(N)은? (단, 공기 밀도는 1.2 kg/m³, 항력계수는 0.6 이다.)

62. 다음 중 유압식 브레이크의 작동 원리는?

64. 트랙터 앞바퀴를 앞쪽에서 보면 지면과 수직선에 대하여 1.5° ~ 2.0° 정도로 지면에 닿는 쪽이 좁게 경사져 있다. 이는 축의 비틀림을 적게하여 주행 시 안정성을 유지하는데 중요한 역할을 하는데, 이 각을 의미하는 용어는?

66. 주파수가 60Hz인 교류를 사용하는 전동기의 고정자 극수가 8일 때 동기속도는 몇 rpm 인가?

68. 기관의 배기가스 성분 중에서 인체에 직·간접적으로 영향을 미치는 공해물질이 아닌 것은?

70. 궤도형 트랙터와 비교한 차륜형(바퀴형) 트랙터의 특징으로 적절하지 않은 것은?
