판금제관산업기사 필기 기출문제복원 (2002-05-26)

판금제관산업기사 2002-05-26 필기 기출문제 해설

이 페이지는 판금제관산업기사 2002-05-26 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

판금제관산업기사
(2002-05-26 기출문제)

목록

1과목: 판금제관재료, 공구 및 기계

1. 다음중 동력 직선날 전단기의 설명으로 맞지 않는 것은?

  1. 직선날을 움직이는 직각 전단기가 있다.
  2. 수평으로 고정된 아랫날에 윗날이 상하운동을 하면서 전단한다.
  3. 전단각은 보통 1 - 6° 정도이다.
  4. 얇은 판재나 정밀도를 요할 때 전단각을 크게 한다.
(정답률: 100%)
  • 동력 직선날 전단기는 수평 고정된 아랫날과 전단각($1 \sim 6^{\circ}$)을 가진 윗날의 상하 운동으로 판재를 절단합니다. 이때 얇은 판재를 자르거나 정밀한 치수가 필요할 경우에는 전단각을 작게 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 용기의 밑부분에 만들어진 버를 심하는데 널리 쓰이는 기계는?

  1. 프레스 브레이크(press break)
  2. 바 폴더(bar folder)
  3. 세팅 다운 머신(setting down machine)
  4. 포밍 머신(forming machine)
(정답률: 75%)
  • 세팅 다운 머신(setting down machine)은 다양한 그릇이나 용기의 밑부분에 생긴 버(burr)를 제거하고 마무리하는 데 사용되는 전용 기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 프레스 브레이크에 대한 설명으로 틀린 것은?

  1. 크기는 전체의 나비와 굽힐 수 있는 두께나 톤수로 나타낸다.
  2. 굽힘 전용 기계이다.
  3. 래크와 피니언의 구동으로 여러가지 기구를 조합하여 이용한다.
  4. 여러가지 용기 제작에 이용한다.
(정답률: 95%)
  • 프레스 브레이크는 주로 긴 판재를 굽히는 굽힘 전용 기계이며, 기계의 크기는 전체 너비와 굽힐 수 있는 판의 두께 또는 톤수로 표시합니다.

    오답 노트
    래크와 피니언의 구동으로 여러가지 기구를 조합하여 이용한다는 설명은 프레스 브레이크의 일반적인 구동 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 아세틸렌과 접촉하여도 폭발성이 없는 것은?

  1. 은(Ag)
  2. 동(Cu)
  3. 수은(Hg)
  4. 철(Fe)
(정답률: 93%)
  • 아세틸렌은 구리(Cu), 은(Ag), 수은(Hg) 등과 반응하여 폭발성으로 매우 위험한 아세틸라이드를 형성하지만, 철(Fe)과는 반응하여 폭발성 물질을 만들지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 해머의 사용법으로 틀린 것은?

  1. 해머는 처음부터 힘을 주어서 타격한다.
  2. 녹슬은 것은 조심해서 타격해야 한다.
  3. 해머 대신 다른것을 사용하지 말아야 한다.
  4. 해머작업은 장갑을 끼고 사용하지 말 것
(정답률: 74%)
  • 해머 타격 시 처음부터 강한 힘을 주면 타격 지점이 어긋나거나 부품이 손상될 위험이 있습니다. 따라서 처음에는 가볍게 타격하여 위치를 잡은 후 점차 힘을 가해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 금긋기 바늘은 고탄소강 또는 황동으로 만들며 손잡이의 지름은 몇 mm 정도의 것이 사용하기 쉬운가?

  1. 16∼20mm
  2. 2∼4mm
  3. 5∼10mm
  4. 11∼15mm
(정답률: 62%)
  • 금긋기 바늘은 정밀한 선을 긋기 위해 사용되는 도구로, 작업자가 손으로 잡았을 때 가장 적절한 그립감과 조작성을 제공하는 손잡이 지름은 $5\sim10\text{ mm}$ 정도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 전단용 기계 중 곡선절단을 할 수 없는 것은?

  1. 롤러 시어
  2. 바이브로 시어
  3. 갱 슬리터
  4. 전동식 핸드 시어
(정답률: 85%)
  • 갱 슬리터는 여러 개의 원형 칼날을 사용하여 판재를 일정한 폭의 직선 띠 모양으로 동시에 절단하는 기계이므로 곡선 절단이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림과 같이 리벳머리를 누르는 공구는?

  1. 드리프트
  2. 리벳팅 돌리
  3. 리벳팅 스냅
  4. 코킹정
(정답률: 80%)
  • 제시된 이미지 의 공구는 리벳의 머리 부분을 눌러서 고정하거나 성형할 때 사용하는 리벳팅 돌리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 프레스(press)의 용량을 선정할 때는 공칭 압력의 몇 ％를 계산 하중으로 선정하는가?

  1. 50∼60％
  2. 60∼70％
  3. 70∼80％
  4. 80∼90％
(정답률: 59%)
  • 프레스의 용량을 선정할 때는 기계의 과부하를 방지하고 안전성을 확보하기 위해 공칭 압력의 $60 \sim 70\%$를 계산 하중으로 선정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 눈의 재해방지를 위하여 보안경을 사용한다. 다음중 보안경의 용도가 다른작업은?

  1. 가스용접 작업
  2. 기계절삭 작업
  3. 그라인딩 작업
  4. 화공약품 취급
(정답률: 84%)
  • 기계절삭, 그라인딩, 화공약품 취급 작업은 파편이나 화학 물질로부터 눈을 보호하는 일반 보안경을 사용하지만, 가스용접 작업은 강렬한 빛과 유해 광선으로부터 눈을 보호하기 위해 차광 렌즈가 장착된 보안경(차광 보안경)을 사용해야 하므로 용도가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 연강판의 일반적인 성질 중에서 맞지 않는 것은?

  1. 기계적 성질이 우수하다.
  2. 내식성이 우수하다.
  3. 가격이 저렴하다.
  4. 용접성이 양호하다.
(정답률: 87%)
  • 연강판은 기계적 성질이 우수하고 가격이 저렴하며 용접성이 양호한 것이 특징이지만, 부식에 견디는 성질인 내식성은 낮아 쉽게 녹이 슬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 두꺼운 판재(6mm 이상)이며 보일러, 선박, 교량 등에 사용되는 판재를 만드는 소재는?

  1. 슬래브(slab)
  2. 시트 바(sheet bar)
  3. 스켈프(skelp)
  4. 패크(pack)
(정답률: 58%)
  • 슬래브(slab)는 두께 $6\text{mm}$이상의 두꺼운 판재를 제조하기 위한 중간 소재로, 주로 보일러, 선박, 교량 등의 중량 구조물용 강판을 만드는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 그림은 어떤 형강의 종류를 나타내는가?

  1. 등변 ㄱ형강
  2. 부등변 ㄱ형강
  3. ㄷ형강
  4. Ⅰ형강
(정답률: 82%)
  • 제시된 이미지 를 보면 ㄱ자 모양의 두 변의 길이가 서로 다른 형태이므로 부등변 ㄱ형강에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 냉간가공이 진행됨에 따라 감소되는 금속재료의 성질은?

  1. 인장강도
  2. 탄성계수
  3. 연신율
  4. 경도
(정답률: 71%)
  • 냉간가공(가공경화)이 진행되면 금속의 강도, 경도, 항복점은 증가하지만, 재료가 늘어나는 성질인 연신율과 충격값은 감소하여 취성이 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 강판의 결함 중 판이 우그러져 생긴 주름이 겹쳐져서 압연된 결함은?

  1. 핀칭
  2. 그리이스 피트
  3. 롤 흠
  4. 단면균열
(정답률: 73%)
  • 강판 압연 과정에서 판이 우그러져 생긴 주름이 겹쳐진 상태로 압연되어 발생하는 결함을 핀칭이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 주석도금 강판에 대한 설명으로 적당하지 않는 것은?

  1. 가공성이 풍부하고 내식성이 강하다.
  2. 건축용 재료로서는 적합하지 않다.
  3. 식품 그릇 및 주방용 기구 등 가정용 기구에 사용되고 있다.
  4. 판의 치수는 914mm x 1828mm 이외에도 여러가지가 있다.
(정답률: 80%)
  • 주석도금 강판은 가공성이 좋고 내식성이 강하며, 인체에 무해하여 식품 그릇이나 주방용 기구 등 가정용으로 널리 사용됩니다. 또한 부식에 취약한 부분이 있어 건축용 재료로는 적합하지 않습니다. 판의 치수는 일반적으로 $914 \times 1828 \text{mm}$로 규격화되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 스테인리스강을 계열별로 나열한 것 중 용접성과 굴곡성이 가장 좋은 것은?

  1. 페라이트계
  2. 마텐자이트계
  3. 오스테나이트계
  4. 시멘타이트계
(정답률: 100%)
  • 오스테나이트계 스테인리스강은 비자성체이며, 다른 계열에 비해 연성과 전성이 뛰어나 용접성과 굴곡성이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 황동판에 대한 설명으로 맞는 것은?

  1. 6.4 황동은 고온 가공이 쉽다.
  2. 7.3 황동은 주황색을 띤다.
  3. 7.3 황동은 아연 70%, 구리 30%로 된 합금이다.
  4. 풀림온도는 300 - 450℃가 적당하다.
(정답률: 58%)
  • 6.4 황동은 고온 가공성이 우수하여 성형하기 쉽다는 특징이 있습니다.

    오답 노트
    7.3 황동은 구리 70%, 아연 30%의 합금이며, 풀림온도는 보통 $400 \sim 600^{\circ}\text{C}$ 범위에서 조절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 알루미늄판의 종류 중 재질에 따른 분류에 속하지 않는 것은?

  1. 경질
  2. 1/2 경질
  3. 1/2 연질
  4. 3/4 경질
(정답률: 87%)
  • 알루미늄판의 재질 분류는 경도에 따라 연질, 1/4 경질, 1/2 경질, 3/4 경질, 경질 등으로 구분합니다. 1/2 연질이라는 분류 체계는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 비금속 판금 재료 중 열경화성 수지는?

  1. 아크릴
  2. 베이클라이트
  3. 폴리비닐
  4. 셀룰로이드
(정답률: 67%)
  • 베이클라이트는 한 번 경화되면 열을 가해도 다시 녹지 않는 대표적인 열경화성 수지입니다.

    오답 노트
    아크릴, 폴리비닐, 셀룰로이드는 열을 가하면 다시 성형이 가능한 열가소성 수지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 판금제관공작법

21. 다음은 가상선에 대한 용도이다. 잘못된 것은?

  1. 인접부분을 참고로 표시하는 선
  2. 공구, 지그 등의 위치를 참고로 표시하는 선
  3. 가동부분의 이동한계의 위치를 표시하는 선
  4. 가공면이 평면임을 나타내는 선
(정답률: 71%)
  • 가상선은 실제로는 존재하지 않지만 참고를 위해 사용하는 가는 1점 쇄선입니다. 인접 부분의 참고 표시, 공구 및 지그의 위치 표시, 가동 부분의 이동 한계 표시 등에 사용됩니다. 가공면이 평면임을 나타내는 선은 가상선의 용도가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 아래 KS 용접 도시 기호의 설명으로 올바른 것은?

  1. 루트 반지름 20mm
  2. 온 둘레 현장용접
  3. 루트 간격 0mm
  4. 홈의 깊이 6mm
(정답률: 83%)
  • 용접 기호 를 분석하면, 기호선과 기본선 사이의 간격(루트 간격)을 나타내는 위치에 수치가 없거나 0으로 간주되므로 루트 간격 0mm가 올바른 설명입니다.

    오답 노트
    루트 반지름 20mm $\rightarrow$ 20은 용접 길이를 의미함
    온 둘레 현장용접 $\rightarrow$ 원형 기호는 온 둘레 용접이나, 깃발 표시가 없으므로 현장용접이 아님
    홈의 깊이 6mm $\rightarrow$ $r=6$은 루트 반지름을 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음과 같은 용접부 비파괴검사 기호의 설명으로 올바른 것은?

  1. A는 경사각 탐상
  2. UT는 방사선 투과시험
  3. RT는 초음파 탐상시험
  4. 화살표 방향은 침투탐상시험
(정답률: 75%)
  • 비파괴검사 기호 에서 각 약어의 의미는 다음과 같습니다.
    UT는 초음파 탐상시험(Ultrasonic Testing)을 의미하며, 뒤에 붙은 A는 경사각 탐상(Angle beam)을 뜻합니다. 따라서 A는 경사각 탐상이 정답입니다.

    오답 노트
    UT는 방사선 투과시험 $\rightarrow$ 초음파 탐상시험
    RT는 초음파 탐상시험 $\rightarrow$ 방사선 투과시험(Radiographic Testing)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 강구조물 등의 구조 선도에서 절점 사이의 치수를 표시하는 경우는 그 치수로 부재를 나타내는 선에 연하여 직접 기입한다. 이 때 절점이란 구조선도에 있어서 어느 점을 표시하는가?

  1. 단면 상단부의 교점
  2. 단면 하단부의 교점
  3. 단면치수의 중심선의 교점
  4. 부재의 무게 중심선의 교점
(정답률: 63%)
  • 강구조물 구조 선도에서 절점(Node)이란 부재들의 중심선이 만나는 지점을 의미합니다. 따라서 절점은 부재의 무게 중심선의 교점을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 입체도를 제3각법으로 투상하였을 때 올바른 것은?

(정답률: 59%)
  • 제3각법은 정면도를 중심으로 우측에 우측면도, 하단에 평면도를 배치하는 투상법입니다. 제시된 입체도 를 분석하면, 정면에서 보았을 때 왼쪽은 높고 오른쪽은 낮은 계단 모양이며, 평면에서는 오른쪽 하단에 돌출부가 있고, 우측면에서는 하단에 턱이 있는 형태가 나타나므로 가 올바른 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 3각법에 의한 보기 투상도에 가장 적합한 입체도 형상는?

(정답률: 88%)
  • 3각법 투상도 를 분석하면 정면도에서 하단이 둥근 형상, 평면도에서 'L'자형 돌출부, 측면도에서 계단식 단면이 확인됩니다. 이 세 가지 투상 조건을 모두 만족하는 입체 형상은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 도면에 어떤 리벳기호가 있을 경우 보기와 같은 공장리벳 작업하여야 하는가?

(정답률: 50%)
  • 제시된 리벳 기호 는 리벳의 단면이 원형으로 표시된 형태로, 이는 리벳의 머리와 꼬리가 모두 둥글게 형성되는 공장리벳(Full Riveting) 작업을 의미하므로 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. "좌" 2줄 M 50 잼 3 - 2 에서 M 50 잼 3 은 무엇을 나타내는가?

  1. 나사의 유효 지름과 수량
  2. 나사의 호칭 지름과 피치
  3. 나사의 호칭 지름과 등급
  4. 나사의 유효 지름과 산수
(정답률: 75%)
  • 나사 표기법에서 $M$은 미터 나사를 의미하며, 뒤에 오는 숫자는 나사의 호칭 지름을, 그 뒤의 숫자는 나사산 사이의 거리인 피치를 나타냅니다. 따라서 $M 50$ 잼 $3$은 나사의 호칭 지름과 피치를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

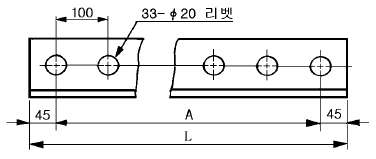

29. 그림과 같은 재료를 리벳팅하고자 할 때 재료인 형강의 전체의 길이 L 은 몇 mm 인가?

  1. 3200
  2. 3245
  3. 3290
  4. 3390
(정답률: 87%)
  • 전체 길이 $L$은 양 끝단 여유 거리와 리벳 간격의 총합으로 계산합니다. 리벳이 총 33개이므로 간격은 32군데가 발생합니다.
    ① [기본 공식] $L = (2 \times \text{끝단 거리}) + ((\text{리벳 수} - 1) \times \text{리벳 간격})$
    ② [숫자 대입] $L = (2 \times 45) + ((33 - 1) \times 100)$
    ③ [최종 결과] $L = 3290$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 보기 도면과 같은 형상의 상면과 하면을 각도를 달리하여 절단된 원통의 전개도 형상으로 가장 적합한 것은?

(정답률: 100%)
  • 상면과 하면이 서로 다른 각도로 절단된 원통의 전개도는 상하단 경계선이 모두 사인 곡선(Sine curve) 형태를 띠게 됩니다. 따라서 형상이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 평행선법에 의한 전개도로 가장 적합한 물체는?

  1. 정다각뿔
  2. 세모뿔
  3. 원뿔
  4. 원통
(정답률: 94%)
  • 평행선법은 전개선이 서로 평행한 경우에 사용하는 방법으로, 모선들이 모두 평행한 원통이 이 전개법에 가장 적합한 물체입니다.

    오답 노트
    정다각뿔, 세모뿔, 원뿔: 모선이 한 점(꼭짓점)으로 모이는 형상이므로 방사선법을 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 박판으로 만든 제품은 특히 제품의 끝 부분이 매우 약하기 때문에 이것을 튼튼하게 하고 외관을 좋게 하기위한 성형법은?

  1. 비이딩(beading)
  2. 커얼링(curling)
  3. 엠보싱(embossing)
  4. 코이닝(coining)
(정답률: 62%)
  • 박판 제품의 끝부분을 둥글게 말아 올려 강도를 높이고 외관을 좋게 하며, 날카로운 모서리를 제거하는 성형법은 커얼링(curling)입니다.

    오답 노트
    비이딩(beading): 판재에 볼록한 리브를 만들어 강성을 높임
    엠보싱(embossing): 판재 표면에 양각 또는 음각 무늬를 형성함
    코이닝(coining): 강한 압력으로 정밀한 형상을 찍어냄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같이 구부렸을 때 필요한 소재 길이는? (단, 두께 2mm, 각도 90°, 굽힘반지름 15mm이다.)

  1. 267.47mm
  2. 283.51mm
  3. 291.12mm
  4. 300.00mm
(정답률: 75%)
  • 굽힘 가공 시 필요한 소재의 길이는 직선 구간의 길이와 굽힘 부분의 호 길이를 합산하여 계산합니다.
    ① [기본 공식] $L = (L_1 - R - t) + (L_2 - R - t) + \frac{\pi(R + \frac{t}{2})\theta}{180}$
    ② [숫자 대입] $L = (150 - 15 - 2) + (150 - 15 - 2) + \frac{3.14(15 + \frac{2}{2})90}{180}$
    ③ [최종 결과] $L = 291.12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 원통 구부림을 할때 작업순서는?

  1. 중앙에서부터 보기좋게 구부린다.
  2. 한쪽에서부터 구부려 나간다.
  3. 양쪽 끝에서부터 조금씩 중앙으로 구부려 온다.
  4. 중앙과 양쪽 끝을 동시에 같이 구부린다.
(정답률: 82%)
  • 원통 구부림 작업 시에는 변형을 최소화하고 정밀도를 높이기 위해 양쪽 끝에서부터 조금씩 중앙으로 구부려 오는 것이 올바른 순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음은 가스용접봉의 지름(D)을 구하는 식이다. 적당한 것은 어느 것인가? (단, t = 모재의 두께)

  1. D = t/2
(정답률: 94%)
  • 가스용접 시 모재의 두께 $t$에 따른 적정 용접봉의 지름 $D$를 결정하는 표준 식을 찾는 문제입니다.
    $$D = \frac{t}{2} + 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 리벳 이음에서 기밀을 더욱 완전하게 유지하고자 하는 작업이 아닌 것은?

  1. 코오킹(caulking)
  2. 패킹(packing)
  3. 풀러링(fullering)
  4. 스폿 페이싱(spot facing)
(정답률: 53%)
  • 리벳 이음에서 기밀성을 높이기 위해 리벳 머리 주변을 두드려 메우는 작업에는 코오킹(caulking), 풀러링(fullering), 패킹(packing) 등이 사용됩니다.

    오답 노트
    스폿 페이싱(spot facing): 리벳 머리가 밀착되도록 접촉면을 평평하게 깎아내는 작업으로 기밀 유지 작업과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 산형강,홈형강,봉강 등의 변형을 제거하고 교정부를 자유로이 이동할 수 있는 교정구는?

  1. 앤빌(anvil)
  2. 짐 크로우(jim crow)
  3. 가감나사(adjusting screw)
  4. 체인(chain)
(정답률: 75%)
  • 짐 크로우(jim crow)는 산형강, 홈형강, 봉강 등의 굽은 부분을 교정할 때 사용하는 도구로, 교정부를 자유롭게 이동시키며 작업할 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 원추형을 판뜨기할 때 빗변의 길이 ℓ 은 얼마인가?

  1. 1350
  2. 1400
  3. 1450
  4. 1500
(정답률: 80%)
  • 원추형의 빗변 길이는 높이와 반지름을 이용한 피타고라스 정리를 통해 구할 수 있습니다.
    ① [기본 공식] $l = \sqrt{h^2 + r^2}$
    ② [숫자 대입] $l = \sqrt{1200^2 + 900^2}$
    ③ [최종 결과] $l = 1500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 1/5 ~ 1/10 정도의 축척으로 그린 원도를 사진으로 박아 원치수의 1/100로 필름에 담고, 이를 마킹탑 위에서 프로젝트로써 마킹테이블 위에 있는 강판에 투시시켜 투영선에 따라 원치수로 마킹하는 것은?

  1. 프린트 마킹법
  2. 현상 마킹법
  3. 청사진 마킹법
  4. 사진 마킹법
(정답률: 84%)
  • 원도를 사진으로 촬영하여 필름에 담고, 이를 프로젝트로 투시시켜 실제 크기로 마킹하는 방식은 사진 마킹법의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 기밀용기를 제작하기 위하여 리벳체결을 할 때 작업순서는?

  1. 드릴링, 리밍, 리베팅, 코킹
  2. 코킹, 드릴링, 리베팅, 리밍
  3. 드릴링, 리밍, 코킹, 리베팅
  4. 리밍, 드릴링, 코킹, 리베팅
(정답률: 80%)
  • 기밀용기 리벳 체결은 구멍을 뚫고(드릴링), 구멍을 정밀하게 다듬은 후(리밍), 리벳을 박고(리베팅), 마지막으로 틈새를 메우는(코킹) 순서로 진행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 용접일반

41. 가스절단에 영향을 주는 요소에 대한 설명 중 틀린것은?

  1. 산소량이 많을수록 절단속도는 증가한다.
  2. 산소의 순도가 낮으면 절단속도는 저하된다.
  3. 절단속도가 일정할 때 산소 소비량을 증가시키면 드래그는 길어진다.
  4. 팁 거리는 예열불꽃의 백심 끝이 모재 표면에서 약 1.5 ∼ 2.0mm 위에 있으면 좋다.
(정답률: 69%)
  • 절단속도가 일정할 때 산소 소비량을 증가시키면 절단 효율이 높아져 드래그(절단면의 뒤처짐)는 오히려 짧아집니다.

    오답 노트
    산소량 증가: 절단속도 증가
    산소 순도 저하: 절단속도 저하
    팁 거리: 백심 끝이 모재 표면에서 $1.5 \sim 2.0\text{mm}$ 유지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 수중 가스절단시 어떤 불꽃이 제일 적합한가?

  1. 산소 - 아세틸렌
  2. 산소 - 이산화탄소
  3. 산소 - 수소
  4. 산소 - 메탄
(정답률: 75%)
  • 수중 가스절단 시에는 수중에서도 안정적인 연소가 가능하고 효율이 좋은 산소-수소 불꽃이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 나사(screw)를 이용한 측정기는?

  1. 다이얼 게이지
  2. 마이크로미터
  3. 버니어 캘리퍼스
  4. 옵티 미터
(정답률: 93%)
  • 마이크로미터는 나사의 회전 원리를 이용하여 매우 정밀한 치수를 측정하는 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 철골구조물 부재에 둥근머리 리벳 구멍의 위치 및 크기를 형판에 의하여 마킹(marking)을 하려고 한다. 이때 리벳 지름이 22mm인 경우 적당한 마킹 기호는?

(정답률: 65%)
  • 리벳 지름이 $22\text{mm}$인 경우, 마킹 기호로는 다이아몬드 형태의 기호를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 두꺼운 철판을 마름질할 때 흰페인트를 사용하는데 다음 중 어느 조건을 갖추어야 하는가?

  1. 지우기 어렵고 건조가 느린것
  2. 건조가 빠르고 지우기 어려운것
  3. 지우기 쉽고 건조가 느린것
  4. 건조가 빠르고 지우기 쉬운것
(정답률: 94%)
  • 마름질용 흰페인트는 작업 효율을 위해 빠르게 말라야 하며, 가공 과정에서 마킹 선이 지워지면 오차가 발생하므로 지우기 어려운 성질을 가져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 철골구조의 특징 중에서 적합하지 않은 것은?

  1. 공기를 단축할 수 있다.
  2. 가설 공사시 위험성이 매우 높다.
  3. 기둥의 좌굴현상을 고려해야 한다.
  4. 구조물의 스팬(span)을 10m 이상으로 할 수 없다.
(정답률: 74%)
  • 철골구조는 강도가 매우 높아 구조물의 스팬(span)을 길게(10m 이상) 설계할 수 있는 것이 큰 장점입니다.

    오답 노트
    가설 공사시 위험성이 매우 높다: 철골조는 고소 작업이 많아 위험성이 수반되는 특징이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 원통용기, 관등의 내부에 압력을 가하여 배를 부르게 하는 가공법은 무슨 가공법인가?

  1. 엠보싱(embossing)
  2. 사이징(sizing)
  3. 코이닝(coining)
  4. 벌징(bulging)
(정답률: 83%)
  • 벌징(bulging) 가공법은 원통형 용기나 관 내부에 높은 유체 압력을 가하여 국부적으로 배가 부르게 팽창시키는 성형 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 심의 종류 중 가열 통풍, 공기 조화 등의 덕트 제작에 많이 사용하는 그림과 같은 심은?

  1. 캡스트립 심(cap strip seam)
  2. 스탠딩 심(standing seam)
  3. 핸디 심(handy seam)
  4. 슬립조인트 심(slip joint seam)
(정답률: 86%)
  • 가열 통풍 및 공기 조화 덕트 제작 시, 접합 부위를 덮어 씌워 마감하는 방식인 캡스트립 심(cap strip seam)의 형상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 제관 작업 중 가열 굽힘에서 강재에 알맞는 가열 온도는 약 몇 ℃인가?

  1. 450 ∼ 600℃
  2. 600 ∼ 800℃
  3. 800 ∼ 1000℃
  4. 950 ∼ 1200℃
(정답률: 83%)
  • 제관 작업의 가열 굽힘 시, 강재의 성질을 유지하면서 원활하게 변형시키기 위한 적정 가열 온도는 일반적으로 $800 \sim 1000\text{℃}$ 범위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 기름이 새지 않을 정도의 구조용 리벳이음에서 피치(P)와 리벳의 지름(d)과의 경험식으로 맞는 것은?

  1. P=(1-1.5)d
  2. P=(2-2.5)d
  3. P=(3-3.5)d
  4. P=(4-4.5)d
(정답률: 80%)
  • 구조용 리벳이음에서 기밀성(기름이 새지 않을 정도)을 유지하기 위해 권장되는 피치 $P$와 리벳 지름 $d$의 관계식은 보통 지름의 3~3.5배로 설정합니다.
    $$P = (3 \sim 3.5)d$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 내용적 40L의 산소용기 압력계에 60kgf/㎝2이 나타났다면 200번 팁으로 몇 시간이나 사용할 수 있는가?

  1. 10시간
  2. 12시간
  3. 18시간
  4. 24시간
(정답률: 75%)
  • 산소 용기의 사용 시간은 용기 내 전체 산소량을 팁의 시간당 소모량으로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{V \times P}{Q}$ (사용시간 = 내용적 × 압력 / 팁 소모량)
    ② [숫자 대입] $T = \frac{40 \times 60}{200}$
    ③ [최종 결과] $T = 12$ 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 전기저항 점(spot)용접에 사용되는 전극의 형태 중에서 구석진 곳이나 앵글(angle) 등의 용접위치가 나쁠 때 사용되는 것은?

  1. P-형
  2. C-형
  3. E-형
  4. F-형
(정답률: 71%)
  • 전기저항 점용접 전극 중 E-형은 전극 끝단이 굽어 있어 구석진 곳이나 앵글(angle) 등 일반적인 전극으로는 접근이 어려운 좁은 위치의 용접에 적합한 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음의 배관재료 중에서 유체의 흐름 방향을 바꾸어 줄 때 사용되는 것은?

  1. 부싱(bushing)
  2. 크로스(cross)
  3. 티(tee)
  4. 벤드(bend)
(정답률: 59%)
  • 배관의 경로를 변경하여 유체의 흐름 방향을 바꾸어 줄 때 사용하는 부속품은 벤드(bend)입니다.

    오답 노트
    부싱(bushing): 관경을 줄일 때 사용
    크로스(cross): 네 방향으로 분기할 때 사용
    티(tee): 세 방향으로 분기할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 박판의 점열 급랭교정에서 구멍 사이의 간격(피치)은 몇 mm가 최적인가?

  1. 10 - 20
  2. 30 - 40
  3. 50 - 60
  4. 80 - 100
(정답률: 77%)
  • 박판의 점열 급랭교정 시 효율적인 교정 효과를 얻기 위한 최적의 구멍 사이 간격(피치)은 $50 \sim 60\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

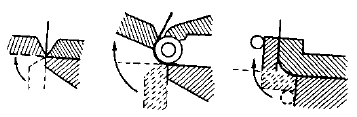

55. 다음 그림은 어떤 가공 원리를 나타낸 것인가?

  1. L형 굽힘
  2. U형 굽힘
  3. 꺾어 접기
  4. 밀어 붙이기
(정답률: 알수없음)
  • 제시된 이미지 는 판재를 굽힌 후 다시 반대 방향으로 접어 넣어 겹치게 만드는 꺾어 접기 가공 원리를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

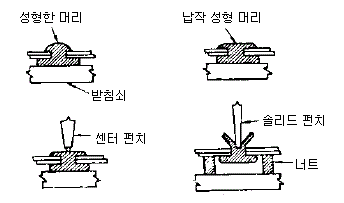

56. 다음 그림과 같은 리벳 작업은?

  1. 리벳의 제거작업
  2. 리벳의 코킹 작업
  3. 리벳의 검사작업
  4. 리벳의 성형 작업
(정답률: 84%)
  • 제시된 이미지 에서는 센터 펀치와 솔리드 펀치를 사용하여 이미 성형된 리벳 머리를 파괴하여 뽑아내는 과정을 보여주고 있으므로 리벳의 제거작업에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 딥 드로잉 가공에서 지름 50mm, 높이 40mm의 원통용기를 제작하려고 한다. 소재판의 지름은 얼마인가?

  1. 100.5mm
  2. 101.7mm
  3. 102.0mm
  4. 102.4mm
(정답률: 34%)
  • 딥 드로잉 가공 시 소재판의 지름을 구하기 위해 드로잉 비를 고려한 계산식을 사용합니다.
    ① [기본 공식] $D = \sqrt{d^2 + 4dh}$
    ② [숫자 대입] $D = \sqrt{50^2 + 4 \times 50 \times 40}$
    ③ [최종 결과] $D = 102.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 직각으로 굽힐 때 플랜지의 최소 높이는 안쪽 R = 0일 때 주의하여 구부리면 재료 두께(t)의 얼마까지 가능한가?

  1. 0.5t
  2. 1t
  3. 1.5t
  4. 2t
(정답률: 79%)
  • 플랜지를 직각으로 굽힐 때, 안쪽 반지름 $R=0$인 조건에서 재료의 변형과 파손을 방지하며 구현 가능한 최소 높이는 일반적으로 재료 두께 $t$의 $1.5$배까지 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. MIG용접의 전류 밀도는 TIG용접의 약 몇 배 정도인가?

  1. 2배
  2. 3배
  3. 4배
  4. 5배
(정답률: 48%)
  • MIG 용접은 소모성 전극 와이어를 사용하여 TIG 용접보다 훨씬 높은 전류 밀도를 가집니다. 일반적으로 MIG 용접의 전류 밀도는 TIG 용접의 약 $2$배 정도이며, 이로 인해 용착 속도가 빠르고 생산성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 리벳 이음 중 두 모재가 재질이 서로 다를 때 어떤 재질의 리벳을 사용하여야 하는가?

  1. 두 모재 중 강도가 강한 모재의 재질과 같은 리벳
  2. 두 모재 중 강도가 약한 모재의 재질과 같은 리벳
  3. 두 모재의 강도가 다를 때는 알루미늄 리벳
  4. 두 모재의 강도가 다를 때는 리벳이음을 할 수 없다.
(정답률: 84%)
  • 리벳 이음 시 두 모재의 재질이 다를 경우, 전식(갈바닉 부식)을 방지하고 결합 강도의 균형을 맞추기 위해 강도가 더 약한 모재의 재질과 동일한 리벳을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
