판금제관산업기사 필기 기출문제복원 (2002-08-11)

판금제관산업기사
(2002-08-11 기출문제)

목록

1과목: 판금제관재료, 공구 및 기계

1. 직선날 전단기로 연강을 전단 가공할 때 윗날과 아랫날의 틈새는 얼마가 적당한가? (판재 두께에 대한 % 이며, 판두께는 3 mm 이하인 경우)

  1. 1 - 2 %
  2. 6 - 9%
  3. 20 - 30 %
  4. 40 - 60 %
(정답률: 알수없음)
  • 직선날 전단기로 연강을 가공할 때 윗날과 아랫날의 틈새는 판재 두께의 일정 비율로 유지되어야 한다. 이유는 판재 두께보다 큰 틈새가 생기면 가공한 부품의 정확도가 떨어지고, 반대로 판재 두께보다 작은 틈새가 생기면 가공한 부품이 매우 단단해져서 파손될 수 있다. 따라서, 판재 두께가 3 mm 이하인 경우에는 윗날과 아랫날의 틈새가 6 - 9%가 적당하다고 할 수 있다. 이 범위는 가공한 부품의 정확도와 강도를 유지하는 데 가장 적합한 범위이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 프레스와 전단기의 안전수칙 중 틀린 것은?

  1. 페달은 X자형의 덮개를 쒸울 것
  2. 정지시에는 스위치를 반드시 끄고 페달을 밟아 놓지말 것
  3. 공동작업을 할 때에는 페달을 밟은 사람을 정해 놓고 작업한다.
  4. 작업하기 전에 한번 공회전시켜 클러치, 스프링 및 브레이크 상태를 점검한다.
(정답률: 알수없음)
  • "페달은 X자형의 덮개를 쒸울 것"이 틀린 것이다. 실제로는 페달에 덮개가 있는 경우가 드물기 때문에, 이러한 안전수칙은 적용되지 않는다. 대신에, 페달을 사용할 때에는 발을 꽉 눌러서 미끄러짐을 방지하고, 페달을 밟은 후에는 발을 떼어서 안전을 유지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 압력을 가하는 시간을 길게 유지할 수 있고, 과부하에 대한 안전장치가 있으며 특히 행정의 어느 위치에서도 일정한 가압력이 발생하는 프레스는?

  1. 크랭크 프레스(crank press)
  2. 캠 프레스(cam press)
  3. 유압 프레스(hydraulic press)
  4. 익센트릭 프레스(eccentric press)
(정답률: 알수없음)
  • 유압 프레스는 유압 실린더를 이용하여 압력을 가하는데, 이는 크랭크나 캠 등의 기계적인 움직임보다 더 안정적이고 일정한 압력을 유지할 수 있기 때문입니다. 또한 과부하에 대한 안전장치가 있어 안전성이 높으며, 다양한 크기와 형태의 작업물에 대응할 수 있어 유연성이 뛰어납니다. 이러한 이유로 유압 프레스는 다양한 산업 분야에서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 보통 컴퍼스로 그릴 수 없는 긴 선분을 옮기거나, 큰 원을 그릴 때 사용하는 것은?

  1. 빔 컴퍼스
  2. 스프링 컴퍼스
  3. 보통 컴퍼스
  4. 서피스 게이지
(정답률: 알수없음)
  • 빔 컴퍼스는 보통 컴퍼스로 그릴 수 없는 긴 선분을 옮기거나, 큰 원을 그릴 때 사용하는 도구입니다. 이는 빔 컴퍼스가 긴 빔을 사용하여 선분을 그리기 때문입니다. 따라서 보통 컴퍼스로는 그릴 수 없는 큰 도형을 그릴 때 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 방호장치의 기본 목적은?

  1. 기계의 오작동을 방지하기 위하여
  2. 작업자에게 경각심을 주기 위하여
  3. 작업 중 주위에 사람의 접근을 막기 위하여
  4. 인적이나 물질적 손실을 방지하기 위하여
(정답률: 알수없음)
  • 방호장치의 기본 목적은 인적이나 물질적 손실을 방지하기 위하여입니다. 이는 작업 중 발생할 수 있는 사고나 재해를 예방하고, 작업자와 장비, 시설물 등을 보호하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 판금용 기계 중 갱슬리터에 의한 설명으로 잘못된 것은?

  1. 두 개의 평행축에 여러개의 원형날이 있다.
  2. 나비가 넓은 판재를 띠모양으로 길게 전단하는 기계이다.
  3. 판재를 직선이나 원형 및 임의의 모양으로 전단하는 기계이다.
  4. 좁은 띠판을 변형없이 정확한 치수로 대량생산이 가능하다.
(정답률: 알수없음)
  • 잘못된 것은 없습니다. 갱슬리터는 판재를 직선이나 원형 및 임의의 모양으로 전단하는 기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같은 심(seam)방법은?

  1. 캡스트립 시임
  2. 스탠딩 시임
  3. 더브테일 시임
  4. 피츠버그 록 시임
(정답률: 알수없음)
  • 그림에서 보이는 심 방법은 두 개의 심을 사용하여 물체를 이어붙이는 더브테일 시임 방법입니다. 이 방법은 강력하고 내구성이 뛰어나며, 특히 두꺼운 재질을 이어붙일 때 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 램의 구동방식에 따른 동력 프레스브레이크(press break)의 종류가 아닌것은?

  1. 크랭크식
  2. 편심(판)식
  3. 유압식
  4. 피니온 및 래크식
(정답률: 알수없음)
  • 피니온 및 래크식은 램의 구동방식이 아니라 동력 전달 방식에 해당하는 것이기 때문에 정답이다. 크랭크식은 회전운동을 이용하여 램을 구동하는 방식, 편심(판)식은 편심 원판을 이용하여 램을 구동하는 방식, 유압식은 유압압력을 이용하여 램을 구동하는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 도수율은 어느 것인가?

  1. 재해발생건수/연근로시간수 × 1,000,000
  2. 산업재해건수/근로자수 × 1,000
  3. 노동손실일수/연근로시간수 × 1,000
  4. 산업재해건수/근로자수 × 100,000
(정답률: 알수없음)
  • 도수율은 "재해발생건수/연근로시간수 × 1,000,000" 이다. 이유는 재해발생건수와 연근로시간수를 곱한 후 1,000,000으로 나누어주면 1,000,000시간당 발생한 재해건수를 구할 수 있기 때문이다. 이는 산업 안전성을 평가하는 지표 중 하나로, 높은 도수율은 높은 산업 안전성을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 압력용기 제작시 운반에 이용되는 기계가 아닌 것은?

  1. 호이스트(hoist)
  2. 와이어 로프(wire rope)
  3. 크레인(crane)
  4. 컨베이어(conveyer)
(정답률: 알수없음)
  • 압력용기 제작시 운반에 이용되는 기계 중에서는 호이스트, 크레인, 컨베이어가 모두 사용될 수 있지만, 와이어 로프는 기계가 아니라 운반에 이용되는 재료이기 때문에 정답입니다. 와이어 로프는 호이스트나 크레인에서 사용되는 드럼에 감겨져서 물체를 들어올리거나 이동시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 청동의 종류 중에서 Sn 8 - 12%에 Zn 1 - 2%를 첨가한 구리 합금으로 해수에 잘 침식되지 않아 선박 등에 널리 사용되는 것은?

  1. 인 청동
  2. 베어링용 청동
  3. 포금
  4. 미술용 청동
(정답률: 알수없음)
  • 포금은 청동 합금 중에서도 Sn 8-12%와 Zn 1-2%를 첨가하여 만들어진 구리 합금입니다. 이 합금은 해수에 잘 침식되지 않아 선박 등에 널리 사용됩니다. 따라서 포금이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 봉재의 치수 표시법이 틀린 것은?

  1. 원형강 - 지름
  2. 반원형강 - 지름
  3. 6각강 - 대변의 길이
  4. 사각강 - 대각선의 길이
(정답률: 알수없음)
  • 사각강의 치수 표시법은 "변의 길이"가 아닌 "대각선의 길이"로 표시해야 합니다. 이는 사각형의 대각선이 변의 길이보다 더 길기 때문입니다. 따라서, 사각강의 치수 표시법은 "가로 x 세로 x 대각선의 길이"로 표시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 일반적으로 내식성, 내열성, 내한성이 우수하고 기계적 성질도 좋아 판금 재료 중에서 가장 우수한 재료는?

  1. 스테인리스 강판
  2. 알루미늄 피복 강판
  3. 오스테나이트 망간 강판
  4. 규소 강판
(정답률: 알수없음)
  • 스테인리스 강판은 내식성, 내열성, 내한성이 우수하며, 녹이나 부식에 강합니다. 또한, 기계적 성질도 우수하여 가공이 용이하고 내구성이 뛰어나기 때문에 판금 재료 중에서 가장 우수한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 판금재료로 가장 많이 쓰이는 철강의 특성을 설명한 것 중 틀린 것은?

  1. 전연성이 풍부하여 판금 공작이 쉽다.
  2. 재료를 구하기 쉽고 비교적 값이 싸다.
  3. 제조 과정을 자동화 하기 쉬워 대량 생산이 가능하다
  4. 내식성, 내열성, 내산성이 매우 크므로 수명이 길다.
(정답률: 알수없음)
  • "내식성, 내열성, 내산성이 매우 크므로 수명이 길다."는 철강의 특성이 아니라 판금재료의 특성이다. 철강은 내식성이 낮은 편이기 때문에 부식 방지를 위해 도장 처리나 코팅 처리가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 강은 약 200∼300 ℃에서는 강도는 크지만 연신율이 대단히 작아져서, 여린 성질을 나타내는 것을 무엇이라 하는가?

  1. 청열취성
  2. 적열취성
  3. 상온취성
  4. 고온취성
(정답률: 알수없음)
  • 강이 200∼300 ℃에서는 열에 의해 결정 구조가 변화하여 강도는 증가하지만, 동시에 연신율이 감소하여 깨지기 쉬워지는데, 이러한 성질을 청열취성이라고 한다. 즉, 강이 저온에서는 연신율이 높아서 가공이 용이하지만, 고온에서는 강도는 증가하지만 가공이 어려워지는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 열간 압연 연강판 중 소성 가공성을 높이기 위해 킬드강으로 만든 것은?

  1. SHP 1
  2. SHP 2
  3. SHP 3
  4. SHP 4
(정답률: 알수없음)
  • SHP 3은 소성 가공성을 높이기 위해 킬드강으로 만든 열간 압연 연강판이다. 킬드강은 탄소 함량이 낮아 가공성이 높고, 열간 압연 과정에서 미세 구조가 섬세하게 형성되어 소성 가공성이 뛰어난 재질이다. 따라서 SHP 3은 소성 가공성을 높이기 위해 킬드강으로 만들어졌다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 독기가 없고 안전한 식료품 그릇, 가정용품, 공업용 기구등에 적당한 강판은?

  1. 아연도금 강판
  2. 주석도금 강판
  3. 열간압연 강판
  4. 냉간압연 강판
(정답률: 알수없음)
  • 주석도금 강판은 독기가 없고 안전하며, 내식성과 내구성이 뛰어나기 때문에 식료품 그릇, 가정용품, 공업용 기구 등에 적합합니다. 또한, 주석도금은 아연도금보다 높은 내식성을 가지고 있어서 더욱 안전하고 오래 사용할 수 있습니다. 따라서, 주석도금 강판이 적당한 강판입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 두랄루민(duralumin)의 주성분으로 다음 중 맞는 것은?

  1. Al＋Mn＋Cu＋Mg
  2. Cu＋Mg＋Mn＋Ni
  3. Sn＋Mg＋Mn＋Cu
  4. Al＋Cu＋Sn＋Mg
(정답률: 알수없음)
  • 정답은 "Al＋Mn＋Cu＋Mg"입니다.

    두랄루민은 알루미늄(Al)을 주성분으로 하며, 강도를 높이기 위해 다른 금속들이 첨가됩니다. Mn은 강도를 높이는 역할을 하고, Cu는 연성을 높이는 역할을 합니다. Mg는 가벼움과 강도를 높이는 역할을 하며, 두랄루민의 특징 중 하나인 가공성을 높이는 역할도 합니다. 따라서 "Al＋Mn＋Cu＋Mg"가 두랄루민의 주성분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 강판의 결함 중 가열하여 늘인 산화물이 선 모양, 점 모양 혹은 고리모양으로 판 표면에 나타나는 현상은?

  1. 피트(pit)
  2. 스케브(scab)
  3. 스케일(scale)
  4. 웨이브(wave)
(정답률: 알수없음)
  • 강판의 결함 중 가열하여 늘인 산화물이 선 모양, 점 모양 혹은 고리모양으로 판 표면에 나타나는 현상은 스케일(scale)이다. 이는 강판의 표면에 산화물이 생성되어 늘어나면서 발생하는 현상으로, 스케일은 강판의 표면을 부식시키고 강도를 약화시키는 문제를 일으키기 때문에 제거해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 관(pipe)의 종류 표시기호중 고압배관용 탄소강관을 나타내는 것은?

  1. SPPH
  2. STH
  3. STHB
  4. SPHT
(정답률: 알수없음)
  • 정답은 "SPPH"입니다. 이는 "High Pressure Carbon Steel Pipe"의 약자로, 고압배관용 탄소강관을 나타냅니다. 다른 옵션들은 각각 "Seamless Steel Tube for High Temperature Service", "Seamless Steel Tube for High Temperature Boiler", "Seamless Steel Tube for High Temperature"을 나타내는데, 이는 고압배관용 탄소강관과는 다른 용도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 판금제관공작법

21. 현장에서 사용하는 KS 제품 규격 번호가 ㉿ B 1503-99등으로 표시되어 있을 경우 설명 중 틀린 것은?

  1. ㉿ : KS 제품임을 표시한다.
  2. B : 제품의 명칭 영문자 약호이다.
  3. 1503 : KS 규격번호가 1503 이다.
  4. 99 : 해당 규격의 제정 또는 최종 개정년도가 1999년이다.
(정답률: 알수없음)
  • 정답은 "B : 제품의 명칭 영문자 약호이다."가 아닌 다른 보기들이다.

    ㉿은 KS 제품임을 표시하는 것이 맞고, 1503은 해당 KS 규격번호를 나타내며, 99는 해당 규격의 제정 또는 최종 개정년도를 나타낸다.

    따라서, KS 제품의 규격 번호에서 B는 제품의 분류를 나타내는 영문자 약호이다. 예를 들어, B는 건축자재, C는 화학제품, D는 기계부품 등으로 분류된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 체인졍로우프졍코일 스프링 등과 같은 모양의 반복부분을 생략할 때 쓰는 가상선으로 다음 중 가장 적합한 것은?

  1. 가는 이점쇄선
  2. 가는 일점 쇄선
  3. 파선
  4. 은선
(정답률: 알수없음)
  • 가는 이점쇄선이 가장 적합한 이유는 이 선은 반복되는 부분을 생략하고 가상으로 연결해주는 역할을 하기 때문입니다. 이를 통해 그림이 더 깔끔하고 간결해지며, 작업 시간과 비용을 절약할 수 있습니다. 반면에 파선은 끊어진 부분을 나타내는 용도로 사용되며, 은선은 숨겨진 선을 나타내는 용도로 사용됩니다. 가는 일점 쇄선은 일반적으로 사용되지 않는 용어이며, 가는 이점쇄선과 혼동될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

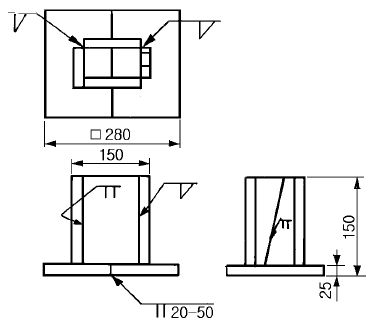

23. 다음 도면 해독에 대한 설명으로 올바른 것은?

  1. 용접선의 수는 11개
  2. 강판의 부품 갯수는 7개
  3. 도면대로 용접한 후 용기 위에서 물을 넣으면 누수되지 않는다.
  4. 밑판은 20mm 용접하고, 50mm은 용접하지 않는 단속 용접이다.
(정답률: 알수없음)
  • 도면에는 용접선이 11개로 표시되어 있고, 강판의 부품 갯수는 7개로 표시되어 있습니다. 이를 바탕으로 도면대로 용접하면 용기 위에서 물을 넣어도 누수되지 않습니다. 이는 용접선과 강판 부품들이 모두 올바르게 결합되어 강한 구조를 이루기 때문입니다. 또한 밑판은 20mm 용접하고, 50mm은 용접하지 않는 단속 용접이므로, 이 역시 구조의 강도를 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림은 절단된 직육각뿔의 정면도로 선분 와 은 실장이다. 평면도에서 기선에 평행하게 나타나는 변은?

  1. 변9'10'
  2. 변7'8'
  3. 변2'8'
  4. 변1'7'
(정답률: 알수없음)
  • 선분 AB와 CD는 직육각뿔의 밑면을 나타내므로, 이 두 선분은 평행하다. 따라서, 선분 AB와 CD에 평행한 변은 변1'7'과 변9'10'이다. 하지만, 변9'10'은 이미 보기에서 제시되어 있으므로, 정답은 "변1'7'"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 정면도와 우측면도의 평면도로 가장 적합한 것은?

(정답률: 알수없음)
  • 정면도와 우측면도를 보면, 건물의 전체적인 형태와 구조가 잘 드러나고 있습니다. 이를 바탕으로 건물의 평면도를 그리려면, 건물의 구조와 기능을 고려하여 가장 합리적인 배치를 고려해야 합니다.

    보기 중에서 ""은 건물의 구조와 기능을 고려하여 가장 합리적인 배치를 나타내고 있습니다.

    우선, 건물의 중앙에 위치한 계단은 건물 내부를 연결하는 중요한 요소입니다. 따라서, 평면도에서도 중앙에 위치시키는 것이 합리적입니다.

    또한, 건물의 왼쪽과 오른쪽에는 각각 별도의 출입구가 있습니다. 이 출입구들은 건물의 기능상 중요한 역할을 합니다. 따라서, 평면도에서도 출입구들을 쉽게 찾을 수 있도록 배치하는 것이 합리적입니다.

    이러한 이유로, ""이 보기에서 가장 적합한 평면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 보기와 같은 정면도와 좌측면도에 가장 적합한 평면도는?

(정답률: 알수없음)
  • 정면도와 좌측면도를 보면, 물체의 가장 긴 변이 수평 방향으로 놓여져 있음을 알 수 있습니다. 따라서, 이에 수직인 평면이 가장 적합한 평면도가 됩니다. ""는 이 조건을 가장 잘 만족하기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 보기 입체도를 제3각법으로 올바르게 투상한 것은?

(정답률: 알수없음)
  • 제3각법은 두 평면 사이의 관계를 나타내는데, 이 문제에서는 두 개의 수직면을 가정하고 있습니다. 따라서 보기 중에서 수직면에 대한 정보를 제공하는 ""이 올바른 선택지입니다. 다른 선택지들은 수평면에 대한 정보를 제공하거나, 수직면이 아닌 다른 평면에 대한 정보를 제공하기 때문에 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS 나사의 표시방법 중 호칭이 3/4 인치인 관용 테이퍼 암나사를 표시하는 기호는?

  1. R 3/4
  2. Rc 3/4
  3. PT 3/4
  4. Rp 3/4
(정답률: 알수없음)
  • KS 나사의 표시방법 중 호칭이 3/4 인치인 관용 테이퍼 암나사를 표시하는 기호는 "Rc 3/4"이다. "Rc"는 내부테이퍼를 가진 외부나사를 나타내는 기호이고, "3/4"는 호칭 크기를 나타내는 숫자이다. 따라서 "Rc 3/4"는 내부테이퍼를 가진 외부나사이며, 호칭 크기는 3/4인치라는 뜻이다. 다른 보기인 "R 3/4"는 내부테이퍼를 가진 내부나사, "PT 3/4"는 파이프스레드, "Rp 3/4"는 내부테이퍼를 가진 외부나사 중 호칭 크기가 3/4인 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보기의 용접부 검사기호의 설명으로 올바른 것은?

  1. 방사선 투과시험 수직탐상 (보기)
  2. 초음파 탐상시험 수직탐상
  3. 와류 탐상시험 수평탐상
  4. 누설 탐상시험 수평탐상
(정답률: 알수없음)
  • 이미지에서 보이는 용접부는 금속재질로 이루어져 있기 때문에 방사선 투과시험은 적용할 수 없습니다. 따라서, 금속재질의 결함을 탐지하기 위해 초음파 탐상시험을 수직탐상하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

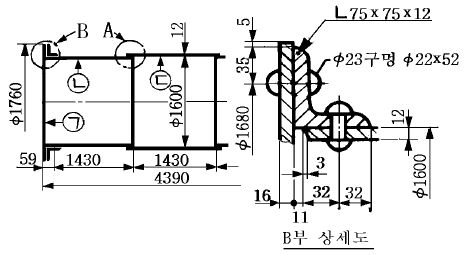

30. 보기의 그림은 리벳이음 보일러의 간략도와 부분 상세도이다. 냘 판의 두께는?

  1. 11mm
  2. 12mm
  3. 16mm
  4. 32mm
(정답률: 알수없음)
  • 보일러 내부에서 냉각수가 흐르는 냘판은 냉각수와 연소가스 사이의 열전달을 위한 역할을 한다. 따라서 냘판의 두께는 열전달 효율에 큰 영향을 미치게 된다. 이 그림에서는 냘판의 두께가 16mm로 표시되어 있으므로 정답은 16mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 오므리기 가공에서 소재판 지름(D)에 대한 제품의 지름(d)의 비(= d/D)을 무엇이라 하는가?

  1. 오므림비
  2. 오므림률
  3. 압하율
  4. 단면 수축률
(정답률: 알수없음)
  • 정답은 "오므림률"입니다.

    오므리기 가공에서는 소재판을 압력으로 인해 지름이 줄어들게 되는데, 이때 제품의 지름과 소재판의 지름의 비율을 나타내는 것이 오므림률입니다. 따라서 "오므림비"나 "압하율", "단면 수축률"은 오므리기 가공과는 관련이 없는 다른 개념들이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 그림과 같은 제품을 판금정을 사용하여 굽히려 할때 가장 적합한 순서는?

  1. A, B, C, D, E
  2. A, C, E, B, D
  3. B, D, C, A, E
  4. A, E, B, D, C
(정답률: 알수없음)
  • 가장 먼저 판금을 굽힐 부분은 A이다. 그 이유는 A 부분이 가장 복잡한 형태를 가지고 있기 때문이다. 그리고 다음으로는 E를 굽히는 것이 적합하다. E는 A와 연결되어 있으며, A와 마찬가지로 복잡한 형태를 가지고 있기 때문이다. 그 다음으로는 B를 굽히는 것이 적합하다. B는 A와 E를 연결하는 부분이며, 그 다음으로는 D를 굽히는 것이 적합하다. 마지막으로 C를 굽히면 된다. 이렇게 순서를 정하는 이유는 각 부분이 서로 연결되어 있고, 복잡한 형태를 가지고 있기 때문에, 한 부분을 굽히면 다른 부분에 영향을 미치기 때문이다. 따라서, A, E, B, D, C 순서로 굽히는 것이 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림과 같은 방법으로 행하는 심(seam)을 무엇이라 하는가?

  1. 더브테일 심
  2. 보텀더블 심
  3. 스텐딩 심
  4. 피츠버그록 심
(정답률: 알수없음)
  • 위 그림에서 보이는 심은 "보텀더블 심"이라고 한다. 이는 두 개의 심을 겹쳐서 만든 것으로, 더 강력한 심을 만들기 위해 사용된다. 이 방법은 옷감이나 직물 등을 잘라서 다시 이어붙일 때 사용되며, 더 강력한 심을 만들어 내기 때문에 내구성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 리벳작업시 리벳 길이가 짧으면 어떤 현상이 일어나는가?

  1. 완전한 모양을 만들 수 없다.
  2. 정확한 리벳 작업을 할 수 있다.
  3. 구부러지기 쉽고 헐겁게 되어 불완전한 결과가 된다.
  4. 강도가 강하게 된다.
(정답률: 알수없음)
  • 리벳 길이가 짧으면 구부러지기 쉽고 헐겁게 되어 불완전한 결과가 된다. 완전한 모양을 만들 수 없는 이유는 리벳이 충분히 길지 않기 때문에 부적절한 압력이 가해져서 리벳이 제대로 고정되지 않기 때문이다. 따라서 정확한 리벳 작업을 위해서는 적절한 길이의 리벳을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 두께 0.8mm의 판재를 그루브 심하려고 한다. 심 나비를 5mm로 할때 심 여유는?

  1. 2.4mm
  2. 15mm
  3. 17.4mm
  4. 19mm
(정답률: 알수없음)
  • 그루브 심은 실제 심 나비보다 조금 더 크게 만들어야 한다. 이는 판재가 늘어나거나 수축할 수 있기 때문이다. 일반적으로 심 나비의 1.5배에서 2배 정도의 여유를 더해준다. 따라서 5mm의 심 나비에 2배의 여유를 더해주면 10mm이 된다. 이를 원래의 판재 두께인 0.8mm에 더해주면 최종적으로 10.8mm가 된다. 하지만 보기에서는 이보다 큰 19mm가 정답으로 주어졌다. 이는 실제로는 너무 큰 값이지만, 판재의 특성이나 사용하는 장비 등에 따라 여유를 더해줄 수도 있기 때문이다. 따라서 이 문제에서는 여유를 10.8mm에서 19mm까지 더해줄 수 있다고 가정한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 원뿔을 각도기를 써서 전개하고자 한다. 어떤 공식을 이용하여 계산할수 있는가?

  1. θ° =180D/R
  2. θ° =180R/D
  3. θ° =360R/D
  4. θ° =360D/R
(정답률: 알수없음)
  • 정답은 "θ° =180D/R"이다. 이유는 원뿔의 전개도에서 중심각이 360도인 원을 생각해보면, 반지름 R인 원에서 호의 길이가 D일 때, 이에 해당하는 중심각은 D/R이 된다. 따라서, 전개도에서 원뿔의 중심각은 2D/R이 되고, 이를 각도로 변환하면 2D/R × 180/π = 360D/πR가 된다. 이를 정리하면, θ° = 180D/R가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음중 굽힘 가공시 고려할 사항이 아닌 것은?

  1. 판재의 방향성
  2. 전단면의 처리
  3. 균열방지 구멍
  4. 판재의 비중
(정답률: 알수없음)
  • 굽힘 가공시 고려해야 할 사항은 판재의 방향성, 전단면의 처리, 균열방지 구멍 등이 있습니다. 그러나 판재의 비중은 굽힘 가공과는 직접적인 연관성이 없기 때문에 고려할 필요가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 산화철에 철분을 첨가하여 만든 연강용 피복아크 용접봉으로 접촉용접을 할 수 있는 것은?

  1. E4313
  2. E4303
  3. E4327
  4. E4324
(정답률: 알수없음)
  • 연강용 피복아크 용접봉은 산화철에 철분을 첨가하여 만들어진 것이다. 따라서 산화철과 철분이 함께 들어간 용접봉을 선택해야 한다. E4313과 E4303은 산화철만 들어간 용접봉이고, E4324은 다른 합금 원소가 들어간 용접봉이므로 정답은 E4327이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 저항용접 중 겹치기 용접이 아닌 것은?

  1. 점 용접
  2. 업셋 용접
  3. 심 용접
  4. 프로젝션 용접
(정답률: 알수없음)
  • 업셋 용접은 두 개의 금속판을 겹쳐 끝을 둥글게 만들고 그 부분을 압착하여 용접하는 방법이다. 따라서 겹치기 용접이 아닌 다른 방법들인 "점 용접", "심 용접", "프로젝션 용접" 중에서는 "업셋 용접"이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 서브머지드 아크용접에 대한 결점으로 옳지 않은 것은?

  1. 개선 홈의 정밀을 요한다.
  2. 작업능률이 수동용접에 비해 떨어진다.
  3. 적용 자세에 제약을 받는다.
  4. 적용 재료의 제약을 받는다.
(정답률: 알수없음)
  • 서브머지드 아크용접은 작업능률이 수동용접에 비해 높은 편이며, 따라서 "작업능률이 수동용접에 비해 떨어진다."는 결점으로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 용접일반

41. 가스절단의 결과에 영향을 미치는 요소가 아닌 것은?

  1. 팁의 크기 및 형태
  2. 절단 속도
  3. 가스의 순도
  4. 가스용기 내의 압력
(정답률: 알수없음)
  • 가스용기 내의 압력은 가스절단의 결과에 영향을 미치지 않는다. 가스절단은 가스를 이용하여 금속 등의 물질을 절단하는 공정으로, 가스용기 내의 압력은 가스의 공급량과 관련이 있지만, 절단 결과에 직접적인 영향을 미치지는 않는다. 따라서 가스절단의 결과에 영향을 미치는 요소는 "팁의 크기 및 형태", "절단 속도", "가스의 순도"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철골 구조물에 사용되는 기둥에는 조립기둥이 있다. 다음 중 조립기둥에 속하지 않는 것은?

  1. 플레이트 기둥
  2. 트러스 기둥
  3. 래티스 기둥
  4. 형강 기둥
(정답률: 알수없음)
  • 조립기둥은 여러 개의 작은 조각으로 구성되어 조립이 가능한 기둥을 말한다. 따라서 "플레이트 기둥", "트러스 기둥", "래티스 기둥"은 모두 조립기둥에 속한다. 하지만 "형강 기둥"은 하나의 단일한 형태로 만들어지기 때문에 조립기둥에 속하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 압력용기를 제작후 수압에 의한 내압시험을 할 경우 시험 압력은 최고 허용압력의 몇배 정도로 하는가?

  1. 1.2배
  2. 1.5배
  3. 2.0배
  4. 2.5배
(정답률: 알수없음)
  • 압력용기는 안전성을 보장하기 위해 내압시험을 거쳐야 합니다. 이때 시험 압력은 최고 허용압력의 일정 배수로 설정됩니다. 이유는 최고 허용압력 이상으로 내부 압력이 발생할 경우 안전에 위험이 있기 때문입니다.

    1.2배로 시험을 하면 최고 허용압력을 초과하는 경우가 발생할 가능성이 있습니다.

    2.0배나 2.5배로 시험을 하면 안전성은 보장되지만, 비용과 시간이 많이 들어가기 때문에 효율적이지 않습니다.

    따라서, 1.5배로 시험을 하는 것이 적절한 선택입니다. 이는 최고 허용압력을 초과하지 않으면서도 안전성을 충분히 검증할 수 있는 적절한 압력입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 굽힘 가공에 의한 스프링 백(spring back)에 대한 설명으로 틀린 사항은?

  1. 탄성한계 및 강도가 높을수록 스프링백의 양이 커진다.
  2. 동일한 판두께에 대한 굽힘 반지름이 클수록 스프링백의 양은 커진다.
  3. 같은 두께의 판재에서 굽힘각도가 예리할수록 스프링백의 양은 작아진다.
  4. 동일한 굽힘 반지름에 대해서는 두께가 얇을수록 스프링 백의 양은 커진다.
(정답률: 알수없음)
  • "같은 두께의 판재에서 굽힘각도가 예리할수록 스프링백의 양은 작아진다."이 맞는 설명입니다.

    굽힘 가공에서 스프링 백은 굽힘 후에 복원되지 않는 변형으로, 굽힘된 부위가 원래의 형상으로 돌아오지 않고 일정한 양만큼 변형된 상태로 남아있는 것을 말합니다. 스프링 백은 굽힘 각도, 굽힘 반지름, 판재의 두께, 탄성한계, 강도 등 다양한 요인에 영향을 받습니다.

    굽힘각도가 예리할수록 스프링백의 양이 작아지는 이유는, 예리한 각도로 굽히면 판재의 표면이 늘어나면서 내부의 재료가 더욱 압축되기 때문입니다. 이로 인해 스프링 백이 작아지게 됩니다. 반대로 굽힘각도가 둥글면 판재의 표면이 덜 늘어나기 때문에 내부의 재료가 덜 압축되어 스프링 백이 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 그림에서 L1=120mm, L2=180mm, L3=120mm일 때 바깥치수 가산법에 의해 계산한 재료의 길이는? (단, 판재의 두께는 2mm, 늘임 보정값은 3이다.)

  1. 420mm
  2. 414mm
  3. 426mm
  4. 413mm
(정답률: 알수없음)
  • 바깥치수 가산법에 따라 재료의 길이는 각 변의 길이에 늘임 보정값과 판재의 두께를 더한 값이다. 따라서,

    L1+2×(늘임 보정값)+2×(판재의 두께) = 120+2×3+2×2 = 130mm

    L2+2×(늘임 보정값)+2×(판재의 두께) = 180+2×3+2×2 = 190mm

    L3+2×(늘임 보정값)+2×(판재의 두께) = 120+2×3+2×2 = 130mm

    따라서, 재료의 길이는 L1+L2+L3+2×(늘임 보정값)+4×(판재의 두께) = 130+190+130+2×3+4×2 = 414mm 이다.

    따라서, 정답은 "414mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 판뜨기 할 때 원을 12등분하여 직선으로 옮기면 전체 원주 길이의 몇 %의 오차가 생기는가?

  1. 1.15%
  2. 0.64%
  3. 0.31%
  4. 0.12%
(정답률: 알수없음)
  • 원을 12등분하면 각 부분의 중심에서 원의 둘레까지의 거리가 반지름의 길이의 sin(15°)에 해당한다. 따라서 12등분한 부분의 길이는 2πr/12 × sin(15°) = rπ/6 × sin(15°) 이다. 전체 원의 둘레는 2πr 이므로, 오차율은 (rπ/6 × sin(15°)) / (2πr) × 100% = sin(15°) / 12 × 100% 이다. 계산하면 약 1.15%가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아크용접에서 피복제의 역할로서 적당하지 않는 것은?

  1. 아크의 안정과 용융 금속을 보호한다.
  2. 용착 금속의 탈산 및 정련 작용을 한다.
  3. 스패터링을 적게 한다.
  4. 용착 금속의 응고와 냉각 속도를 빠르게 한다.
(정답률: 알수없음)
  • 피복제의 역할 중에서 "용착 금속의 응고와 냉각 속도를 빠르게 한다."는 적당하지 않은 역할이다. 이는 피복제가 오히려 용착 금속의 냉각 속도를 빠르게 하여 응고 과정을 가속화시키기 때문이다. 따라서 피복제는 용착 금속의 안정성을 유지하고 스패터링을 줄이는 등의 역할을 하지만, 응고와 냉각 속도를 빠르게 하는 역할은 적당하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 내용적 40L의 산소용기에 80kgf/cm2의 산소가 들어 있다. 1시간에 아세틸렌 200L를 사용하는 토치를 사용하여 혼합비 1:1의 중성불꽃으로 가스용접을 하면 몇 시간동안 사용할 수 있는가?

  1. 12시간
  2. 16시간
  3. 18시간
  4. 32시간
(정답률: 알수없음)
  • 산소용기에 들어있는 산소의 압력은 사용량과 무관하므로 무시할 수 있다. 따라서 사용 가능한 산소의 양은 40L x 80kgf/cm2 = 3200L이다.

    중성불꽃을 만들기 위해서는 아세틸렌과 산소를 1:1의 비율로 혼합해야 한다. 따라서 1시간에 사용되는 아세틸렌의 양은 200L이고, 이에 필요한 산소의 양은 200L이다.

    따라서 3200L의 산소로는 3200L / 200L = 16시간동안 사용할 수 있다.

    따라서 정답은 "16시간"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 그림과 같은 리벳이음에서 하중이 1000kgf, 리벳의 직경이 10mm일 때 리벳에 작용하는 전단응력은?

  1. 8 kgf/mm2
  2. 13 kgf/mm2
  3. 22 kgf/mm2
  4. 30 kgf/mm2
(정답률: 알수없음)
  • 리벳에 작용하는 전단응력은 다음과 같이 계산할 수 있다.

    전단응력 = 하중 / 전단면적

    전단면적은 리벳의 단면적 중에서 전단력이 작용하는 면적인 원형면적의 절반인 πd2/8 이다. 여기서 d는 리벳의 직경이다.

    전단면적 = πd2/8 = π(10mm)2/8 = 78.54mm2

    전단응력 = 1000kgf / 78.54mm2 = 12.74kgf/mm2

    따라서, 가장 가까운 값은 "13 kgf/mm2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 그림과 같은 형상은 판금전개도에서 무슨 전개방법으로 그려야 정확하게 전개도가 그려지는가?

  1. 삼각형법
  2. 평행선법
  3. 방사선법
  4. 혼합법
(정답률: 알수없음)
  • 이 형상은 삼각형법으로 그려야 정확하게 전개도가 그려진다. 삼각형법은 판금을 삼각형 모양으로 분할하여 전개하는 방법으로, 이 형상은 삼각형 모양으로 분할하기 적합하다. 평행선법은 평행한 선을 이용하여 분할하는 방법이고, 방사선법은 중심에서 방사형으로 선을 그어 분할하는 방법이다. 혼합법은 삼각형법과 평행선법을 혼합하여 사용하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 선반을 이용하여 판재를 금형과 함께 회전시키면서 성형가공하는 것을 무엇이라 하는가?

  1. 형 드로잉
  2. 딥 드로잉(deep drawing)
  3. 스피닝(spinning)
  4. 블랭킹
(정답률: 알수없음)
  • 선반을 이용하여 판재를 회전시키면서 금형을 이용하여 성형가공하는 것을 스피닝이라고 한다. 스피닝은 회전하는 판재 위에 금형을 올리고, 판재를 회전시키면서 금형을 밀어내어 원하는 형태를 만들어내는 방식으로, 대량 생산에 적합하며, 고객의 요구에 따라 다양한 형태의 제품을 만들어낼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 전단가공이 아닌 것은?

  1. 블랭킹(blanking)
  2. 트리밍(trimming)
  3. 엠보싱(embossing)
  4. 셰이빙(shaving)
(정답률: 알수없음)
  • 엠보싱은 종이나 카드 등의 표면에 패턴이나 도형을 새겨서 입체감을 주는 가공 방법이다. 따라서 전단가공이 아닌 것은 엠보싱이다. 블랭킹은 재료를 원하는 크기로 자르는 것, 트리밍은 가공한 제품의 가장자리를 깎아내는 것, 셰이빙은 나무나 금속 등의 재료를 날카롭게 깎아내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 판두께 4mm의 연강판(전단강도 τ =30 kgf/mm2)에 Ø 300mm의 원판을 블랭킹할 때 블랭킹력은 몇 Ton이 필요한가?

  1. 90
  2. 100
  3. 115
  4. 125
(정답률: 알수없음)
  • 블랭킹력은 다음과 같이 계산할 수 있다.

    블랭킹력 = (판두께 x π x (반지름)2 x 전단강도) / 2

    여기에 주어진 값들을 대입하면,

    블랭킹력 = (4 x 3.14 x (300/2)2 x 30) / 2
    = 127050 N
    ≈ 127 kN
    ≈ 12.9 Ton

    따라서, 정답은 "125"가 되어야 하지만, 보기에서 주어진 값들 중에서 가장 가까운 값은 "115"이므로 정답은 "115"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 드로잉가공에서 소재의 두께가 얇은 경우에는 제품에 주름이 생기기 쉬우므로 이를 방지하기 위해 사용되는 것은?

  1. blank holder
  2. die holder
  3. punch holder
  4. knock out
(정답률: 알수없음)
  • 소재의 두께가 얇은 경우에는 제품에 주름이 생길 가능성이 높습니다. 이를 방지하기 위해 "blank holder"가 사용됩니다. "blank holder"는 드로잉 프로세스에서 원료를 고정시켜 늘어나는 원료를 제어하여 제품에 주름이 생기지 않도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 국부 가열에 의한 교정작업시 유의사항 중 틀린 것은?

  1. 가열 부분 이외의 온도가 높아지는 것을 방지하기 위해 두꺼운 철판이나 젖은 헝겊을 올려놓고 가열하면 효과적이다.
  2. 가열 온도가 너무 높으면 금속조직이 미세해지고 낮으면 변형제거 효과가 거의 없다.
  3. 가열 시간은 가급적 짧은 시간에 하도록 한다.
  4. 작은 불꽃으로 장시간 가열하면 열이 넓게 퍼져변형 제거의 효과가 없어진다.
(정답률: 알수없음)
  • "가열 온도가 너무 높으면 금속조직이 미세해지고 낮으면 변형제거 효과가 거의 없다."가 틀린 것이 아니라 옳은 것이다. 이유는 금속의 조직 구조는 일정한 온도 범위에서 안정적으로 유지되며, 이 범위를 벗어나면 조직 구조가 변화하게 된다. 따라서 가열 온도가 너무 높으면 금속 조직이 미세해지고, 낮으면 변형제거 효과가 거의 없어지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 판금제관작업에서 변형을 교정하는 방법 중 열을 이용하여 주로 박판의 변형을 교정하는데 사용하는 방법은?

  1. 적열법
  2. 점 가열법
  3. 선 가열법
  4. 삼각 가열법
(정답률: 알수없음)
  • 점 가열법은 작업 대상 부위를 지정하여 지정된 부위를 집중적으로 가열하여 변형을 교정하는 방법이다. 이 방법은 지정된 부위를 집중적으로 가열하기 때문에 교정이 필요한 부분에만 열을 가해 변형을 교정할 수 있으며, 교정 후에는 냉각하여 고정시키기 때문에 교정한 부분이 다시 변형되지 않는다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 한계게이지에 대한 설명 중 틀린 것은?

  1. 최대치수와 최소치수의 범위를 측정한다.
  2. 측정이 쉽고 신속하여 대량검사에 적합하다.
  3. 축 또는 구멍의 크기를 측정하는데 적합하다.
  4. 통과측과 정지측을 가지고 있다.
(정답률: 알수없음)
  • "최대치수와 최소치수의 범위를 측정한다."는 한계게이지의 설명 중 틀린 것이다. 한계게이지는 축 또는 구멍의 크기를 측정하는 데 적합하며, 측정이 쉽고 신속하여 대량검사에 적합하다. 또한, 통과측과 정지측을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 용접 변형방지 및 조립 정밀도를 목적으로 사용하는 지그는?

  1. 문형 피스
  2. 턴 버클용 피스
  3. 볼 탱크용 지그
  4. 스트롱 백
(정답률: 알수없음)
  • 스트롱 백은 용접 변형방지 및 조립 정밀도를 위해 사용되는 지그 중 하나입니다. 이는 그 이름에서도 알 수 있듯이 강력한 백을 가지고 있어서 작업물을 견고하게 고정시키고 변형을 방지할 수 있습니다. 따라서 용접 작업 시에 안정적인 작업환경을 제공하여 용접 품질을 향상시키는 데에 효과적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 철골구조의 지점 중 가장 강한 지점은?

  1. 고정 지점
  2. 핀 지점
  3. 롤러 지점
  4. 회전 지점
(정답률: 알수없음)
  • 철골구조에서 가장 강한 지점은 고정 지점입니다. 이는 고정 지점이 다른 지점들과 달리 움직이지 않고 고정되어 있기 때문에 더욱 안정적이며, 구조물의 하중을 분산시키는 역할을 하기 때문입니다. 따라서 고정 지점은 철골구조에서 가장 중요한 부분 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 리벳 이음의 장점이 아닌 것은?

  1. 용접 이음과는 달리 응력에 의한 잔류 변형이 생기지 않는다.
  2. 경합금과 같은 용접이 곤란한 재료에는 신뢰성이 뒤진다.
  3. 철골 구조물 등에 직접 조립할 때에는 용접 이음보다 쉽고, 상호 호완성이 있다.
  4. 특별한 작업 외에는 숙련이 필요하지 않다.
(정답률: 알수없음)
  • 정답: "경합금과 같은 용접이 곤란한 재료에는 신뢰성이 뒤진다."

    설명: 리벳 이음은 용접 이음과 달리 응력에 의한 잔류 변형이 생기지 않아서 재료의 강도를 유지할 수 있으며, 철골 구조물 등에 직접 조립할 때에는 용접 이음보다 쉽고, 상호 호완성이 있습니다. 또한, 특별한 작업 외에는 숙련이 필요하지 않습니다. 그러나 경합금과 같은 용접이 곤란한 재료에는 신뢰성이 뒤집어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
