1과목: 정밀계측
1. 공구현미경을 이용하여 원통의 지름을 측정하여 한다. 렌즈의 초점거리가 100mm, 공작물의 지름이 16mm라 하면 최적 조리개의 직경은 약 몇 mm 인가?
- 6.07
- 6.43
- 7.14
- 7.76
2. 공기마이크로미터에 대한 설명으로 틀린 것은?
- 배율이 높다.
- 정도가 좋다.
- 최대허용치수용 마스터가 1개 필요하다.
- 내경측정이 용이하다.
3. 지름 20mm 축을 제작한 결과 다음의 “A, B, C, D" 로 4개가 제작되었다면 오차율 0.02 까지를 합격선으로 할 때 합격품은?
- A 하나 만
- B 하나 만
- A와 B 두개 만
- A, B, C, D 모두 합격품
5. 일반적인 나사의 유효 지름 측정법이 아닌 것은?
- 삼침법
- 공구 현미경에 의한 방법
- 버니어캘리퍼스에 의한 방법
- 나사 마이크로미터에 의한 방법
7. 한계 게이지 방식의 특징 설명 중 틀린 것은?
- 측정에 있어서 다른 방법보다 개인차가 적다.
- 호환석성을 갖는 제품을 검사할 수 있다.
- 제품의 실제 치수를 읽을 수 없다.
- 측정 방법이 비교적 번거로우면 복잡해지기 쉽다.
9. 지침측미기 A와 B에서 눈금선 간격이 각각 0.5mm, 1mm이고 한 눈금 당 측정치는 각각 1μm, 2μm일 경우 A와 B의 감도(확대율)에 관한 설명으로 올바른 것은?
- A가 높다.
- A, B가 동일하다.
- B가 높다.
- 감도를 비교할 수 없다.
11. 측침 회전식 진원도 측정기의 특징 설명에 해당되지 않는 것은?
- 소형물체를 측정하는데 적합하다.
- 스핀들의 회전 정밀도가 좋다.
- 조작이 복잡하다.
- 비교적 대형이므로 가격이 비싸다.
13. 게이지블록과 같은 단도기를 지지할 때 지지점을 구하는 에어리 점(airy point) x는?
- x=0.2303ℓ
- x=0.2203ℓ
- x=0.2113ℓ
- x=0.3113ℓ
15. 30mm의 게이지블록으로 세팅한 하이트 게이지로 측정하여 29.54mm의 측정값을 얻었다면 실제값은? (단, 세팅한 30mm의 게이지블록은 -20μm의 오차가 있다.)
- 29.56mm
- 29.52mm
- 27.74mm
- 29.72mm
17. 생산현장에 사용하고 있는 게이지의 이상유무나 사용중의 마모량을 확인하기 위해서 사용하는 게이지는?
- 검사용 게이지
- 공작용 게이지
- 점검용 게이지
- 기준 게이지
18. 선반 베드 진직도 검사기 0.02mm/m의 눈금을 가진 길이 200mm의 수준기가 한 위치에서 다음 위치로 옮기나 2눈금 이동하였다. 이 때 경사(기울기)는 몇 초 변동되었나?
- 약 4초
- 약 8초
- 약 20초
- 약 12초
19. 외측마이크로미터의 앤빌과 스핀들 측정면의 평행도 검사에 필요한 측정기는?
- 게이지블록
- 옵티컬플랫
- 옵티컬파라렐
- 기준바
20. 버이너캘리퍼스에서 어미자의 눈금선 각격이 0.5mm이고, 버니어는 어미자의 19.5mm를 자들자에서 20등분 하였다면 최소 읽음 값은 몇 mm인가? (단, 실제 제작되는 버니어캘리퍼스와 관계없이 이론적으로 계산한다.)
- 1/10
- 1/20
- 1/40
- 1/50
2과목: 재료시험법
21. 측정관 내의 초강구 해머가 용수철의 힘으로 시편 표면에 충돌할 때 충돌 전후의 해머 속도비를 재료의 경도로 나타내는 경도시험은?
- 쇼어 경도시험
- 에코팁 경도시험
- 로크웰 경도시험
- 브리넬 경도시험
23. 프리프 한도 측정법이 아닌 것은?
- 최소 변율 속도에 의한 방법
- 평균 속도에 의한 방법
- 변율을 주로 한 결정법
- 펜듈럼에 의한 방법
24. 직경이 10mm, 표점거리 100mm인 연강환봉을 인장시험 후 표점거리가 120mm로 되었을 때 연신율(strain)은?
- 10%
- 20%
- 25%
- 30%
25. 재료의 인성(toughness) 또는 취성(brittleness)을 평가하기에 가장 적당한 시험법은?
- 인장시험
- 경도시험
- 내마모시험
- 충격시험
26. 한변의 길이가 15mm인 정사각형 단면의 시험편에 4500kgf의 인장하중을 가했을 때 시편이 받는 인장응력은?
- 1500kgf/cm2
- 2000kgf/cm2
- 2500kgf/cm2
- 3000kgf/cm2
28. 마모시험에서 마모량의 측정방법 중 간접적인 방법은?
- 마모계수로 구하는 방법
- 마모에 의해 손실된 재료의 부피로 구하는 방법
- 시편의 질량변화로 구하는 방법
- 시편의 형태 변화로부터 구하는 방법
29. 재료시험기의 구비 조건이 아닌 것은?
- 안정성이 있을 것
- 내구성이 클 것
- 조작이 간편하고 정밀검사가 가능할 것
- 정밀도가 우수하고 불확도가 클 것
30. 내구한도 속결법 중 강철이 반복응력을 받을 때 그 응력이 비교적 작을 때에는 응력과 변율선도는 직선으로 된다. 그러나 반복회수가 증가함에 따라 점차 탄성이력곡선을 그리는데 이러한 이력곡선으로 피로한계를 측정하는 방법을 무엇이라 하는가?
- 히스테리시스곡선에 의한 방법
- 반복응력 곡선에 의한 방법
- 온도상승 곡선에 의한 방법
- 스트레인 곡선에 의한 방법
31. 한국산업규격에서 정한 금속 재료 인장 시험편에서 4호 시험편의 규격은?
- 표점거리 L=40mm, 직경 D=14mm
- 표점거리 L=50mm, 직경 D=14mm
- 표점거리 L=40mm, 직경 D=25mm
- 표점거리 L=50mm, 직경 D=25mm
32. 샤르피 충격시험기는 어떤 에너지를 이용하여 충격 시험을 하는 것인가?
- 위치 에너지
- 열 에너지
- 마찰 에너지
- 전기 에너지
33. 시험하중 14710N, 강구지름 10mm를 사용하여 브리넬 경도 시험을 하였더니 압입자국의 지름은 4.8mm였다. 브리넬 경도 값(HBW)은?
- 38.9
- 77.8
- 381.5
- 763.0
34. 콘크리트, 베어링강을 재료시험 하고자 한다. 어떤 시험이 가장 적당한가?
- 비틀림 시험
- 압축 시험
- 굽힘 시험
- 인장 시험
35. 굽힘장치에서 재료의 단면 2차 모멘트(I)가 200cm4인 연강 시편을 2개의 받침대에 올려놓고 두 받침대의 정중앙에 하중을 800kgf로부터 1200kgf로 증가시킨 결과 최대 처짐량(δ)은 0.017cm만큼 증가하였다. 이 재료의 종탄성계수(E, kgf/.cm2)는 얼마인가? (단, 받침대간의거리(L)은 100cm이고, 최대 처짐량(δ)=PL3/48EI이다.)
- 2.45×106
- 2.55×106
- 2.65×106
- 2.75×106
36. 마이어경도시험에서 경도값(Pm)은 어떻게 구하는가?
-
CBT문제은행AI2023-04-17 22:13
마이어경도시험에서 경도값(Pm)은 "
"으로 구한다. 이유는 이 값은 마이어경도시험에서 시료를 압축하면서 발생하는 변형에 대한 저항력을 나타내기 때문이다. 즉, 시료를 압축할 때 발생하는 응력과 변형률을 측정하여 이 값을 이용해 경도값을 계산한다. 이 값은 시료의 강도와 탄성에 대한 정보를 제공하며, 재료의 품질을 평가하는 데 중요한 역할을 한다.
38. 충격시험에서 하중이 작용하는 방식에 따라 구분한 것이 아닌 것은?
- 충격 압축 시험
- 충격 굽힘 시험
- 충격 비틀림 시험
- 단일 충격 시험
39. KS의 금속재료의 브리넬 경도 시험 방법에서 초경 합금구로 된 압입자로 경도 시험시 시험 재료의 경도는 몇 HBW이하이어야 하나?
- 300 HBW 이하
- 450 HBW 이하
- 650 HBW 이하
- 900 HBW 이하
40. 특정온도에서 일정응력을 가했을 때 시간의 경과에 따라 증가하는 변형량을 측정하여 그 재료의 성질을 조사하는 시험은?
- 크리프시험
- 피로시험
- 충격시험
- 경도시험
3과목: 도면해독
41. 이론적으로 정확한 치수임을 나타내는 제도 기호는?
-
CBT문제은행AI
2023-04-17 22:13
"
"는 ISO (국제표준화기구)에서 정의한 제도 기호로, 이론적으로 정확한 치수를 나타내기 때문에 정답입니다. 다른 보기들은 국내에서 사용되는 기호이지만, 이론적인 정확성을 보장하지는 않습니다.
44. 도면과 같이 핀의 진직도가 규제되었을 때 전길이에 대한 최대 허용 가능한 진직도 공차값은 얼마인가?
- 0.01
- 0.04
- 0.16
- 0.21
45. 그림과 같이 도면 기호를 올바르게 설명한 것은?
- 지정길이 100mm에 대하여 0.003mm, 전체길이에 대하여 0.01mm 대칭
- 전체길이 100mm에 대하여 0.03mm, 지정길이에 대하여 0.01mm 대칭
- 지정길이 100mm에 대하여 0.01mm, 전체길이에 대하여 0.003mm 대칭
- 전체길이 100mm에 대하여 0.01mm, 지정길이에 대하여 0.003mm 대칭
47. 주어진 투상도에서 평면도로 맞는 것은?
-
CBT문제은행AI
2023-04-17 22:13
주어진 투상도에서 평면도로 맞는 것은 "
" 입니다. 이유는 평면도에서는 모든 수직선이 평행선이 되어야 하기 때문입니다. ""은 수직선이 평행선이 되므로 평면도로 맞습니다. 다른 보기들은 수직선이 평행선이 아니므로 평면도로 맞지 않습니다.
48. 치수선에 대한 설명으로 틀린 것은?
- 치수를 기입하기 위하여 외형선에서 2~3mm 연장하여 그은 선이다.
- 외형선과 평행하게 긋는다.
- 가는 시선을 사용한다.
- 치수 기입에 사용되는 선으로 치수보조선과 함께 쓰인다.

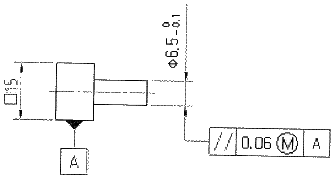

50. 아래와 같이 기하공차가 주어졌을 때 축부위(Φ6.5)의 실효치수(VS)로 옳은 것은?
- 6.4
- 6.46
- 6.5
- 6.56
51. 도면상에 구멍사이의 위치공차가
로 표시되었다면 어떻게 해석해야 하는가?
- 각 구멍의 중심선의 위치공차는 구멍의 치수가 어떠하든 항상 Φ0.1 이내에 있어야 한다.
- 각 구멍의 중심선의 위치공차는 구멍의 치수가 MMS 치수일 때 Φ0.1 이내에 있어야 한다.
- 각 구멍의 중심선의 위치공차는 구멍의 치수가 LMS 일 때 Φ0.1 이내에 있어야 한다.
- 각 구멍의 중심선의 위치공차는 구멍의 기준치수가 Φ0.2를 초과해서는 안된다.
-
CBT문제은행AI
2023-04-17 22:13
위치공차
는 각 구멍의 중심선이 허용된 최대 편차인 0.1mm 이내에 있어야 함을 의미한다. 이는 구멍의 치수가 어떠하든 동일하게 적용되며, 구멍의 크기가 작아질수록 중심선의 위치공차도 작아져야 한다는 것을 의미한다. 따라서 "각 구멍의 중심선의 위치공차는 구멍의 치수가 어떠하든 항상 Φ0.1 이내에 있어야 한다."가 정답이다.
52. 기하공차를 모양공차, 자세공차, 위치공차, 흔들림공차로 구분할 때 자세공차에 속하는 것은?
- ◎
- ∠
- ▱
-
CBT문제은행AI
2023-04-17 22:13
자세공차는 도형의 각도에 대한 오차를 의미합니다. 따라서 정답은 "∠"입니다. 다른 보기들은 모양공차("◎"), 위치공차("▱"), 흔들림공차(
)에 해당합니다.
53. 직각도를 규제하는 공차역을 설명한 것으로 맞는 것은?
- 데이텀 평면에 수평한 평면을 갖는 형태
- 데이텀 평면에 수직한 중간면을 갖는 형태
- 데이텀 평면이나 축심에 평행한 다른 면을 갖는 형태
- 데이텀 축심에 대해 경사도를 갖는 형태
54. 그림과 같은 공차표기틀에 단독 형체의 모양 공차를 표기할 때 A와 B에 각각 수록할 내용은?
- A=공차 값, B=공차종류기호
- A=문자기호, B=공차 값
- A=공차종류기호, B=문자기호
- A=공차종류기호, B=공차 값
55. 표면 거칠기를 나타내는 파라미터가 아닌 것은?
- 산술 평균 거칠기(Ra)
- 최대 높이(Ry)
- 10점 평균 거칠기(Rz)
- 최소 높이(Rs)
56. 기하공차에 관한 설명 중 틀린 것은?
- 위치공차에는 위치도, 동축도, 대칭도, 직각도가 있다.
- 적절한 기하공차 적용으로 결합 부품 상호간의 호환성을 주고 결합 상태를 보증할 수 있다.
- 기하공차는 기능상의 요구, 호환성 등에 의거하여 꼭 필요한 곳에만 지정한다.
- 모양공차에는 진직도, 평면도, 진원도, 원통도 등이 있다.

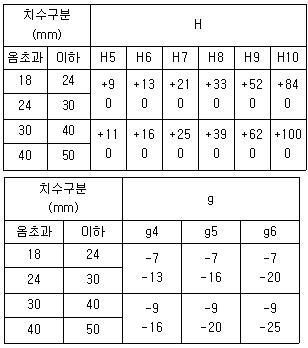

58. ø36H7/g6의 끼워맞춤에서 최대 틈새는 몇 mm인가? (단, 아래 도표를 이용하고, 공차 단위는 μm이다.)
- 0.034
- 0.050
- 0.340
- 0.500
59. 최대실체공차방식의 표시방법으로 틀린 것은?
-
CBT문제은행AI
2023-04-17 22:13
"
"은 최대실체공차방식의 표시방법이 아니라 최소실체공차방식의 표시방법이기 때문에 틀린 것이다. 최대실체공차방식은 가장 큰 실제 공차를 나타내는 방식이고, 최소실체공차방식은 가장 작은 실제 공차를 나타내는 방식이다.
60. 마이크로 필름 촬영, 복사 등의 편의를 위하여 도면의 4군데에 마련하는 것은?
- 테두리선
- 비교눈금
- 중심마크
- 무게중심선
4과목: 정밀가공학
61. 잇수가 248인 기어를 밀링 가공하려할 때, 24, 27, 31, 33개의 분할판 구멍수가 준비되었다면 가장 적합한 구멍 수는? (단, 주축과 분할 크랭크의 회전수비는 1:40이다.)
- 27
- 31
- 24
- 33
62. 밀링머신에서 지름 60mm의 환봉에 리드가 280mm인 나선홈을 절삭한 경우 나선각 θ는 약 얼마인가?
- 12° 51°
- 18° 36°
- 33° 57°
- 42° 82°
63. 범용 선반에서 각도가 작고 길이가 긴 공작물의 테이퍼를 가공할 때 가장 적합한 것은?
- 심압대를 편위시키는 방법
- 복식 공구대를 회전시키는 방법
- 총형 바이트에 의한 방법
- 왕복대와 공구대를 동시에 작동하는 방법
64. 탭(tap)작업에서 탭의 파손원인으로 볼 수 없는 것은?
- 탭이 경사지게 들어간 경우
- 드릴 구멍이 너무 크거나 느리게 절삭한 경우
- 막힌 구멍의 밑바닥에 탭의 선단이 접촉한 경우
- 탬 지름에 적합하지 않은 핸들을 사용한 경우
65. 구성인선에 관한 설명으로 틀린 것은?
- 구성인선이 발생하면 공구의 수명이 감소된다.
- 구성인선이 발생하면 공작물의 치수 정도가 떨어진다.
- 주로 소성가공에서 발생한다.
- 주기적으로 반복되면 가공작업에 영향을 준다.
66. 선반가공에서 적삭가공면의 표면거칠기는 여러인자의 영향을 받으나 공구 끝의 형상에 의한 영향이 크다. 이송을 f(mm/rev), 공구 노즈 반지름을 γ(mm)이라고 할 때 이론적인 표면 거칠기 H(mm)의 값은?
- H≒ 8rf
69. 공작기계의 절삭 가공시 수용성 절삭유의 사용 목적 및 특징 설며으로 틀린 것은?
- 공구와 공작물의 냉각작용
- 공작물의 가공 표면조도 향상
- 공구와 공작물의 부식방지
- 공구 팁의 마모 감소
70. 공작기계의 이송속도(feed speed) 단위가 아닌 것은?
- mm/rev
- mm3/min
- mm/min
- mm/stroke
72. 입자가 날아와 공작물 표면에 충돌하여 이물질 제거 및 피로 강도를 증가시켜주는 가공방식만으로 짝지어진 것은?
- 구릿 블라스트(grit blast), 숏 피닝(shot peening)
- 샌드 블라스트(sand blast), 버핑(buffing)
- 그릿 블라스트(grit blast), 폴리싱(polishing)
- 숏 피닝(shot peening), 래핑(lapping)
73. 절삭 공구의 수명 T와 절삭속도 V 사이의 관계식인 테일러(Taylor)의 공구 수명식으로 옳은 것은? (단, V=절삭속도(m/min), n=지수, T=절삭 공구의 수명(min), C=상수)
- VT=Cn
- VTn=C
- Tn=VC
- CnV=I
74. 그림과 같은 테이퍼 가공을 할 때, 복식 공구대의 회전각 a는 얼마로 하여야 하는가?
-
CBT문제은행AI
2023-04-17 22:32
복식 공구대에서 회전각 a는 다음과 같이 계산할 수 있다.
a = (360 / n) * (m - 1)
여기서 n은 복식 공구대에 장착된 공구의 수이고, m은 현재 사용하려는 공구의 번호이다.
그림에서는 n=4이고, 사용하려는 공구는 4번째 공구이므로 m=4이다. 따라서 a는 다음과 같이 계산된다.
a = (360 / 4) * (4 - 1) = 270
따라서 정답은 "
"이다.
76. 밀링커터의 절삭속도가 90m/min이고 커터의 지름 100mm, 커터의 날수 10개, 커터날 하나에 대한 이송량이 0.5mm라면 테이블의 이송속도는 약 몇 mm/min 인가?
- 1331
- 1432
- 1534
- 1635
77. 래핑(lapping)의 장점에 대한 설명으로 거리가 먼 것은?
- 거울면과 같은 다듬질면을 얻을 수 있다.
- 다량생산에 적합하고, 작업방법이 간단하다.
- 고도의 정밀가공에도 숙련이 필요하지 않다.
- 다듬질면은 내마모성과 윤활성이 좋다.
78. 기계적 에너지로 진동을 하는 공구와 가공물 사이에 연삭 입자와 가공액을 주입하고서 작은 압력으로 공구에 높은 주파수의 진동을 주어 유리, 세라믹, 다이아몬드, 수정 등 취성이 큰 재료를 가공할 수 있는 가공법은?
- 전해 연마
- 방전 가공
- 전해 가공
- 초음파 가공
공구현미경은 렌즈를 사용하기 때문에 렌즈의 초점거리가 중요하다. 이 문제에서는 초점거리가 100mm이 주어졌다.
공구현미경으로 측정한 지름은 다음과 같이 계산할 수 있다.
지름 = (2 x 초점거리 x 조리개 직경) / (공구현미경으로 본 크기)
여기서 공구현미경으로 본 크기는 공작물의 실제 크기를 공구현미경으로 본 크기로 나눈 값이다.
공작물의 지름이 16mm이므로 공구현미경으로 본 크기는 1로 계산할 수 있다.
따라서 지름 = (2 x 100 x 조리개 직경) / 1 = 200 x 조리개 직경 이다.
최적 조리개의 직경을 구하기 위해서는 지름을 가장 정확하게 측정할 수 있는 직경을 선택해야 한다. 이를 위해서는 조리개의 크기가 작을수록 좋다.
보기에서 조리개 직경이 가장 작은 값은 6.07이다. 하지만 이 값으로 계산하면 지름이 200 x 6.07 = 1214mm가 된다. 이는 공작물의 실제 지름인 16mm보다 훨씬 큰 값이므로 올바른 답이 아니다.
다음으로 작은 값인 6.43으로 계산해보면 지름이 200 x 6.43 = 1286mm가 된다. 이 역시 공작물의 실제 지름보다 큰 값이므로 올바른 답이 아니다.
그 다음으로 큰 값인 7.76으로 계산해보면 지름이 200 x 7.76 = 1552mm가 된다. 이는 더욱 큰 값이므로 올바른 답이 아니다.
마지막으로 7.14로 계산해보면 지름이 200 x 7.14 = 1428mm가 된다. 이 값은 공작물의 실제 지름보다 작은 값이므로 올바른 답이다.
따라서 최적 조리개의 직경은 7.14mm이다.
