정밀측정산업기사 필기 기출문제복원 (2020-06-06)

정밀측정산업기사
(2020-06-06 기출문제)

목록

1과목: 정밀계측

1. 다음 중 진원도의 평가방법과 가장 거리가 먼 것은?

  1. 최소 영역 기준원법
  2. 최소 외접 기준원법
  3. 최대 내접 기준원법
  4. 최대 제곱 기준원법
(정답률: 83%)
  • "최대 제곱 기준원법"은 다른 방법들과 달리 직관적으로 이해하기 어렵고 복잡한 계산이 필요하기 때문에 다른 방법들과 거리가 먼 것입니다. 이 방법은 주어진 점들 중 가장 먼 두 점을 지나는 직선의 중심과 그 거리를 이용하여 원을 구하는 방법입니다. 이 방법은 최대한 많은 점을 포함하는 원을 구할 수 있지만, 계산이 복잡하고 정확도가 떨어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 피치가 2mm인 미터나사를 삼침법으로 측정할 때 가장 적합한 삼침 지름은 약 몇 mm인가?

  1. 1.114
  2. 1.155
  3. 1.176
  4. 1.901
(정답률: 63%)
  • 삼침법으로 측정할 때 가장 적합한 삼침 지름은 측정하려는 대상의 절반 크기인 1mm 이하이어야 한다. 따라서 피치가 2mm인 미터나사를 측정할 때 가장 적합한 삼침 지름은 1.155mm이다. 이유는 1.114mm는 너무 작고, 1.176mm는 너무 크며, 1.901mm는 너무 크기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 구멍용 한계게이지가 아닌 것은?

  1. 스냅 게이지
  2. 봉 게이지
  3. 원통형 플러그 게이지
  4. 판 플러그 게이지
(정답률: 69%)
  • 스냅 게이지는 구멍의 크기를 측정하는 것이 아니라, 두 개의 부품이 서로 맞물리는 정확한 위치를 측정하는데 사용되는 게이지이기 때문에 구멍용 한계게이지가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 마이크로미터 스핀들의 피치가 0.5mm이고 딤블의 원주를 50등분 하였다면 최소 측정값은?

  1. 0.04mm
  2. 0.03mm
  3. 0.02mm
  4. 0.01mm
(정답률: 78%)
  • 마이크로미터 스핀들의 피치가 0.5mm이므로, 한 바퀴 회전할 때 스프인들이 이동하는 거리는 0.5mm이다. 따라서 딤블의 원주를 50등분하면, 한 등분당 이동 거리는 0.5mm / 50 = 0.01mm이 된다. 이것이 최소 측정값이 된다. 따라서 정답은 "0.01mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 축정의 오차와 관련하여 정확도와 정밀도가 중요하게 고려되어야 하는데, 여기서 정확도를 가장 옳게 설명한 것은?

  1. 정확도는 참값에 비해 한쪽으로 치우침이 작은 정도를 의미하며 주로 계통적 오차에 의해 발생한다.
  2. 정확도는 참값에 비해 한쪽으로 치우침이 작은 정도를 의미하며 주로 우연적 오차에 의해 발생한다.
  3. 정확도는 측정값의 흩어짐이 작은 정도를 의미하며 주로 계통적 오차에 의해 발생한다.
  4. 정확도는 측정값의 흩어짐이 작은 정도를 의미하며 주로 우연적 오차에 의해 발생한다.
(정답률: 70%)
  • 정확도는 참값에 비해 한쪽으로 치우침이 작은 정도를 의미하며 주로 계통적 오차에 의해 발생한다. 이는 측정값이 실제 값과 얼마나 가까운지를 나타내는 지표로, 계통적 오차는 측정 시스템 자체의 오차로 인해 발생하는 오차를 의미한다. 따라서 정확도는 이러한 계통적 오차를 최소화하여 실제 값과 가까운 측정값을 얻는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 지름 20mm, 길이 1m인 연강봉의 길이 측정시 0.3μm 만큼 압축되었다면, 이 때 측정력은 약 몇 N인가? (단, 연강의 탄성계수는 2.058×105N/mm2이다.)

  1. 1.94
  2. 7.76
  3. 19.4
  4. 77.6
(정답률: 49%)
  • 압축된 길이는 0.3μm = 0.3×10-6m 이다.
    연강봉의 단면적은 (지름/2)2×π = (10mm)2×π = 100π mm2 이다.
    연강봉의 길이가 1m = 1000mm 이므로, 압축률은 0.3×10-6/1000 = 3×10-7 이다.
    연강의 탄성계수는 2.058×105N/mm2 이므로, 압축력은 다음과 같이 계산할 수 있다.

    압축력 = 탄성계수 × 압축률 × 단면적 × 길이
    = 2.058×105 × 3×10-7 × 100π × 1000
    ≈ 19.4 N

    따라서, 정답은 "19.4" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 한계게이지에 대한 설명으로 틀린 것은?

  1. 조작이 간단하므로 경험이 필요치 않다.
  2. 분업 방식을 취할 수 있다.
  3. 공작물의 정확한 치수를 알 수 있다.
  4. 대량 검사에 적합하다.
(정답률: 69%)
  • 한계게이지는 공작물의 정확한 치수를 측정할 수 있는 측정기기이지만, 이는 정확한 치수를 알 수 있는 것이지 정확한 치수를 보장하는 것은 아니다. 따라서 공작물의 정확한 치수를 알 수 있다는 설명은 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같이 지름이 d인 두 개의 강구를 사용한 원통의 안지름(D)의 측정과 관련된 관계식으로 틀린 것은?

  1. D=d+t
(정답률: 63%)
  • 정답은 "" 이다.

    이유는, ""은 옳은 식이 아니다. 지름이 d인 두 개의 강구를 사용한 원통의 안지름(D)은 ""와 같이 계산할 수 있다.

    따라서, 옳은 관계식은 ["D=d+t", "", ""] 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 롤러의 중심거리 80mm의 사인바를 사용하여 18°의 각도를 만들 때 정반 위의 두 롤러에 삽입하는 게이지 블록의 높이차는?

  1. 24.721mm
  2. 17.727mm
  3. 15.157mm
  4. 8.889mm
(정답률: 59%)
  • 사인바를 사용하여 구한 각도 18°에 대한 사인값은 0.3090입니다. 이 각도에 대한 중심거리 80mm의 롤러의 높이차는 80mm x 0.3090 = 24.72mm 입니다. 따라서 정답은 "24.721mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 석 정반의 장점이 아닌 것은?

  1. 수명이 길다.
  2. 전기의 전도체이다.
  3. 돌기가 생기지 않는다.
  4. 경년 변화가 거의 없다.
(정답률: 84%)
  • 석 정반의 장점 중에서 "전기의 전도체이다."는 장점이 아니라 단점입니다. 이유는 석 정반은 전기를 전도하기 때문에 전기적인 장치나 회로에서 사용할 경우 전기적인 노이즈를 발생시키거나 전기적인 신호를 방해할 수 있기 때문입니다. 따라서 전기적인 장치나 회로에서는 전기의 전도체가 아닌 절연체가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기 마이크로미터에 관한 설명으로 틀린 것은?

  1. 배율이 높고 정도가 좋다.
  2. 응답시간이 통상 0.005초 이하로 빠른 속도로 측정이 가능하다.
  3. 비교 측정기로써 큰 치수와 작은 치수 2개의 마스터가 필요하다.
  4. 유량식일 경우 확대기구에 기계적 요소가 없기 때문에 고장이 거의 없다.
(정답률: 66%)
  • "비교 측정기로써 큰 치수와 작은 치수 2개의 마스터가 필요하다."가 틀린 설명입니다.

    공기 마이크로미터는 크기를 측정하는데 사용되는 도구로, 측정 대상의 크기를 비교 측정하는 것이 아니라 직접 측정합니다. 따라서 큰 치수와 작은 치수 2개의 마스터가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 밑면의 길이가 200mm인 1종 수준기(0.02mm/m)에서 기포관의 눈금이 2개 이동하였다면, 이 경사의 1m에 대한 편위량은 몇 mm인가?

  1. 0.01
  2. 0.02
  3. 0.04
  4. 0.08
(정답률: 54%)
  • 기포관의 눈금이 2개 이동했으므로, 경사의 기울기는 0.02mm/m × 2 = 0.04mm/m 이다. 따라서 1m에 대한 편위량은 0.04mm 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 산술평균 거칠기 측정 시 기준길이가 0.8mm일 때, 설정되는 평가길이는?

  1. 0.4mm
  2. 1.25mm
  3. 4.0mm
  4. 12.5mm
(정답률: 62%)
  • 산술평균 거칠기 측정 시 평가길이는 기준길이의 5배여야 합니다. 따라서 0.8mm x 5 = 4.0mm 이므로 정답은 4.0mm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 버니어 캘러퍼스에서 1눈금 간격기 1.0mm인 어미자 49mm를 50등분하여 아들자를 만들었다면 이 버니어 캘러퍼스의 최소 읽음 값은?

  1. 0.01mm
  2. 0.02mm
  3. 0.05mm
  4. 0.10mm
(정답률: 68%)
  • 어미자를 50등분하면 각 아들자의 간격은 1.0mm / 50 = 0.02mm 이다. 따라서 이 버니어 캘러퍼스의 최소 읽음 값은 0.02mm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 길이, 각도, 형상 및 윤곽 등을 정밀하게 측정하기에 가장 적합한 측정기는?

  1. 외측 마이크로미터
  2. 옵티컬 플랫
  3. 리니어 게이지
  4. 공구 현미경
(정답률: 74%)
  • 공구 현미경은 물체의 형상과 윤곽을 정밀하게 측정할 수 있는 측정기입니다. 다른 측정기들은 길이나 각도를 측정하는 데에 더 적합하지만, 공구 현미경은 미세한 디테일까지 측정할 수 있어서 형상과 윤곽을 정밀하게 분석할 때 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 나사산의 각도를 측정하는 방법이 아닌 것은?

  1. 투영기에 의한 방법
  2. 공구 현미경에 의한 방법
  3. 버니어 캘리퍼스에 의한 방법
  4. 만능 측정 현미경에 의한 방법
(정답률: 80%)
  • 버니어 캘리퍼스는 길이를 측정하는 도구이기 때문에 각도를 측정하는 방법이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 3차원 측정기에서 원의 진원도 측정 시 요구되는 최소 측정점의 수는?

  1. 2점
  2. 4점
  3. 6점
  4. 8점
(정답률: 82%)
  • 원의 진원을 측정하기 위해서는 최소한 3개의 점이 필요합니다. 그러나 3차원 측정기에서는 측정 오차를 최소화하기 위해 추가적인 점을 사용합니다. 따라서 원의 진원도 측정 시 최소 4개의 점이 요구됩니다. 이는 원의 진원을 정확하게 측정하기 위해 필요한 최소한의 점의 수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 광선정반을 이용하여 게이지 블록의 평면도를 측정할 때, 간섭무늬의 굽음량과 간섭무늬의 중심간격(피치)의 비가 1:5이고 사용한 빛의 파장이 0.64μm이라면 평면도는 몇 μm인가?

  1. 0.064
  2. 0.128
  3. 1.2
  4. 2.4
(정답률: 64%)
  • 간섭무늬의 중심간격(피치)과 파장의 비는 다음과 같은 식으로 나타낼 수 있다.

    피치/파장 = 간격비

    여기서 간격비가 1:5이므로,

    피치/0.64 = 1/5

    피치 = 0.64/5 = 0.128μm

    따라서, 한 굽음(한 주기)의 길이는 피치의 두 배이므로,

    평면도 = 2 × 피치 = 2 × 0.128 = 0.256μm

    하지만, 문제에서 묻는 것은 한 주기의 길이가 아니라 한 굽음의 길이이므로,

    평면도 = 피치/2 = 0.128/2 = 0.064μm

    따라서, 정답은 "0.064"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 20℃에서 106mm인 게이지 블록이 있다. 이 게이지 블록의 온도가 26℃로 높아지면 치수는 약 몇mm가 되는가? (단, 게이지 블록의 선팽창계수는 11.6×10-6/℃이다.)

  1. 106.012
  2. 106.073
  3. 106.007
  4. 106.001
(정답률: 52%)
  • 선팽창계수는 단위 온도당 길이 변화량을 의미한다. 따라서, 온도가 20℃에서 26℃로 높아지면 게이지 블록의 길이는 다음과 같이 변화한다.

    ΔL = LαΔT

    여기서, ΔL은 길이 변화량, L은 초기 길이, α는 선팽창계수, ΔT는 온도 변화량이다.

    따라서, 게이지 블록의 길이 변화량은 다음과 같다.

    ΔL = 106 × 11.6×10-6/℃ × (26℃ - 20℃) = 0.007776mm

    따라서, 온도가 26℃로 높아지면 게이지 블록의 길이는 약 106.007mm가 된다. 따라서, 정답은 "106.007"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 마이크로미터 측정면(앤빌 또는 스핀들)의 평면도를 측정하기 가장 적합한 것은?

  1. 옵티컬 플랫
  2. 게이지 블록
  3. 다이얼 게이지
  4. 정반
(정답률: 75%)
  • 옵티컬 플랫은 빛의 광선을 이용하여 평면도를 측정하는데 가장 적합한 도구입니다. 다른 보기들은 접촉식 측정 도구이기 때문에 마이크로미터 측정면의 평면도를 측정하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료시험법

21. 에릭센 시험은 재료의 어느 성질을 확인하기 위한 실험인가?

  1. 봉재의 연신율을 측정하는 시험이다.
  2. 판재의 연성을 측정하는 시험이다.
  3. 탄소강의 파단을 측정하는 시험이다.
  4. 봉재의 전단성을 측정하는 시험이다.
(정답률: 66%)
  • 에릭센 시험은 재료의 연성을 측정하는 시험이다. 이는 재료가 얼마나 변형 가능한지를 측정하는 것으로, 판재의 경우에는 얼마나 휘어질 수 있는지를 측정한다. 따라서 "판재의 연성을 측정하는 시험이다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 원추형의 다이아몬드 선단을 갖는 압입자로 긋기 흠집의 폭으로 경도를 측정하는 시험은?

  1. 모스 경도시험
  2. 로크웰 경도시험
  3. 에코팁 경도시험
  4. 마르텐스 경도시험
(정답률: 46%)
  • 원추형의 다이아몬드 선단을 갖는 압입자로 긋기 흠집의 폭으로 경도를 측정하는 시험은 마르텐스 경도시험이다. 이는 다이아몬드 선단의 경도가 매우 높기 때문에 다양한 물질의 경도를 정밀하게 측정할 수 있기 때문이다. 모스 경도시험은 다이아몬드보다 경도가 낮은 물질에서 사용되며, 로크웰 경도시험은 금속재료의 경도를 측정하는 데 사용된다. 에코팁 경도시험은 표면 경도를 측정하는 데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 구리 합금의 비커스경도 시험에서 경도를 측정할 때, 2개의 인접한 압입 자국의 중심 사이의 거리는? (단, KS를 기준으로 한다.)

  1. 압입 자국의 평균 대각선 길이의 적어도 3배 이상
  2. 압입 자국의 평균 대각선 길이의 적어도 6배 이상
  3. 압입 자국의 평균 대각선 길이의 적어도 12배 이상
  4. 압입 자국의 평균 대각선 길이의 적어도 18배 이상
(정답률: 62%)
  • 압입 자국의 평균 대각선 길이는 구리 합금의 비커스경도 시험에서 경도를 측정할 때 중요한 요소 중 하나이다. 이는 압입 자국의 크기와 모양에 따라 다르게 측정될 수 있기 때문이다.

    만약 인접한 압입 자국의 중심 사이의 거리가 압입 자국의 평균 대각선 길이보다 작다면, 측정된 경도 값은 실제보다 높게 나올 수 있다. 이는 인접한 압입 자국이 서로 영향을 미치기 때문이다.

    따라서, 압입 자국의 평균 대각선 길이의 적어도 3배 이상이 되도록 인접한 압입 자국의 중심 사이의 거리를 설정해야 정확한 경도 값을 측정할 수 있다. 이를 충족시키지 못하면 측정된 경도 값이 실제보다 높거나 낮게 나올 수 있으며, 이는 잘못된 재료 성질 평가로 이어질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 마모시험에서 마모량의 측정방법 중 간접적인 방법은?

  1. 마모계수로 구하는 방법
  2. 마모에 의해 손실된 재료의 부피로 구하는 방법
  3. 시편의 질량변화로 구하는 방법
  4. 시편의 형태변화로 구하는 방법
(정답률: 69%)
  • 마모계수는 시편과 마모체 사이의 마찰력을 나타내는 값으로, 마모시험에서 시편의 마모량을 간접적으로 측정하는 방법입니다. 이 방법은 시편의 형태나 부피 등이 변하지 않아 측정이 간단하며, 정확한 마모계수를 구할 수 있다는 장점이 있습니다. 따라서 간접적인 방법 중에서도 가장 널리 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자분탐상검사에서 의사지시모양이 아닌 것은?

  1. 전류 지시
  2. 전극 지시
  3. 자기 펜 자국
  4. 균열에 의한 자분 모양
(정답률: 56%)
  • 정답은 "전극 지시"입니다.

    자분탐상검사는 자석을 이용하여 물체 내부의 자성체를 탐지하는 검사 방법입니다. 이때 자성체는 자기력선을 따라서 분포되어 있으며, 이 분포를 통해 물체의 내부 상태를 파악할 수 있습니다.

    전류 지시는 전류가 흐르는 부분에서 자성체가 집중되어 나타나는 모양을 의미합니다. 자기 펜 자국은 자석을 물체 위에 대고 자석이 떨어지는 곳에서 자성체가 모여서 생기는 모양을 의미합니다.

    균열에 의한 자분 모양은 물체 내부에서 균열이 생기면서 자성체가 모여서 생기는 모양을 의미합니다. 이는 물체의 내부 상태를 파악하는데 중요한 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 브리넬 경도를 산출하는 계산식으로 틀린 것은?

  1. 브리넬 경도 =P/A
  2. 브리넬 경도 =
  3. 브리넬 경도 =
  4. 브리넬 경도 =
(정답률: 64%)
  • 정답은 "브리넬 경도 =" 이다.

    브리넬 경도는 P(하중)를 A(단면적)로 나눈 값으로, 단위는 kg/mm²이다. 따라서 "브리넬 경도 =P/A"가 맞는 식이다.

    그러나 보기 중에서 ""는 올바른 수식이 아니다. 이 수식은 P(하중)을 L(길이)로 나눈 값에 d(변형량)을 곱한 것으로, 브리넬 경도와는 다른 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 인장시험에서 연신율(ε)을 구하는 식으로 옳은 것은? (단, L0:거리, L1:인장시험 후 연신된 표점거리)

(정답률: 64%)
  • 정답은 ""입니다.

    연신율(ε)은 인장 시험 후 연신된 표점거리(L1)과 원래의 거리(L0)의 차이를 원래의 거리로 나눈 값입니다. 따라서 식은 다음과 같습니다.

    ε = (L1 - L0) / L0

    위의 보기 중 ""는 이 식을 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 피로시험에 있어서 시간에 따라 반복적인 응력을 가하는 형태가 그림과 같은 경우의 응력의 종류는?

  1. 완전 양진 응력
  2. 부분 양진 응력
  3. 편진 응력
  4. 부분 편진 응력
(정답률: 74%)
  • 그림과 같은 경우, 시간에 따라 반복적인 응력을 가하기 때문에 응력의 크기와 방향이 일정하게 유지되는 "완전 양진 응력"이다. 다른 종류의 응력은 응력의 크기나 방향이 변하는 경우가 있으므로 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지름이 20mm, 높이가 30mm인 원통형의 시험편을 하중 65kN으로 압축시험 하였을 때, 공칭응력은 약 몇 MPa인가?

  1. 207
  2. 20.7
  3. 92
  4. 9.2
(정답률: 47%)
  • 공식을 이용하여 계산하면 공칭응력은 하중/단면적이므로,

    하중 = 65kN
    단면적 = π(지름/2)^2 = π(10mm)^2 = 100πmm^2

    공칭응력 = 하중/단면적 = 65kN / (100πmm^2) ≈ 207MPa

    따라서 정답은 "207"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 마모시험에서 마모접촉방식에 따른 적용방법으로 틀린 것은?

  1. 기어에는 회전 마모가 적용된다.
  2. 레일과 차륜에는 회전 마모가 적용된다.
  3. 브레이크에는 미끄럼 마모가 적용된다.
  4. 피스톤과 실린더에는 회전 마모가 적용된다.
(정답률: 78%)
  • 정답은 "피스톤과 실린더에는 회전 마모가 적용된다." 이다. 이유는 피스톤과 실린더는 서로 직선적으로 움직이기 때문에 회전 마모가 아닌 직선 마모가 적용된다. 따라서 이 보기는 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 충격 시험을 하는 목적은 다음 중 무엇을 알기 위한 것인가?

  1. 연신율
  2. 항복강도
  3. 경도와 강도
  4. 인성과 취성
(정답률: 72%)
  • 충격 시험을 통해 인성과 취성을 알아내는 이유는 재료가 충격을 받았을 때 얼마나 많은 에너지를 흡수하고 파괴되지 않고 변형되는지를 측정하기 때문이다. 이는 재료의 내구성과 신뢰성을 평가하는 데 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 만능 재료 시험기를 사용하여 할 수 있는 시험과 가장 거리가 먼 것은?

  1. 인장시험
  2. 압축시험
  3. 굽힘시험
  4. 부식시험
(정답률: 76%)
  • 만능 재료 시험기는 재료의 물리적 특성을 측정하는데 사용되는 기기이다. 인장시험, 압축시험, 굽힘시험은 재료의 강도와 같은 기계적 특성을 측정하는 시험이며, 이러한 시험은 만능 재료 시험기를 사용하여 측정할 수 있다. 하지만 부식시험은 재료의 내식성을 측정하는 시험이므로, 만능 재료 시험기로는 측정할 수 없다. 따라서 부식시험이 가장 거리가 먼 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 크리프 시험에서 재료의 가공경화와 회복연화가 서로 균형을 이루어서 일정 한 변형속도가 유지되는 구간은?

  1. 초기 변형 단계
  2. 정상 크리프 단계
  3. 천이 크리프 단계
  4. 가속 크리프 단계
(정답률: 76%)
  • 정상 크리프 단계는 재료의 가공경화와 회복연화가 서로 균형을 이루어서 일정한 변형속도가 유지되는 구간입니다. 이는 재료가 처음에는 빠르게 변형되지만, 시간이 지나면서 재료의 분자 구조가 변화하면서 회복력이 증가하고, 이에 따라 변형속도가 일정해지는 것입니다. 따라서 정상 크리프 단계는 재료의 변형에 대한 예측과 제어가 가능하며, 실제 산업에서도 많이 활용되는 단계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 샤르피 충격시험기는 어떤 에너지를 이용하여 충격시험을 하는 것인가?

  1. 위치 에너지
  2. 열 에너지
  3. 마찰 에너지
  4. 전기 에너지
(정답률: 71%)
  • 샤르피 충격시험기는 위치 에너지를 이용하여 충격시험을 합니다. 위치 에너지란 물체가 위치한 곳에서 가지고 있는 에너지로, 물체가 높은 위치에 있을수록 더 많은 위치 에너지를 가지게 됩니다. 샤르피 충격시험기는 물체를 높은 위치에서 떨어뜨려서 충격을 가하는데, 이때 물체가 가지고 있는 위치 에너지가 충격 에너지로 변환되어 물체에 가해지게 됩니다. 따라서 샤르피 충격시험기는 위치 에너지를 이용하여 충격시험을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 재료시험 중 시편의 양단을 충격 없이 서서히 잡아당겨 파단시험을 하는 시험은?

  1. 피로시험
  2. 인장시험
  3. 마모시험
  4. 비틀림시험
(정답률: 73%)
  • 재료의 인장강도를 측정하기 위해 시편의 양단을 충격 없이 서서히 잡아당겨 파단시험을 하는 시험이 인장시험이다. 인장시험은 재료의 인장강도, 인장변형률, 탄성계수 등을 측정할 수 있으며, 재료의 인장특성을 파악하는 데에 매우 유용하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 주파수가 20MHz인 탐촉자를 가지고 납을 검사할 때, 초음파 에너지의 파장(λ)은? (단, 납에서의 음속은 2.1×105㎝/sec이다.)

  1. 0.0105cm
  2. 95.24cm
  3. 0.035mm
  4. 0.0272mm
(정답률: 41%)
  • 초음파의 파장(λ)은 음속(v)와 주파수(f)의 곱으로 구할 수 있습니다.

    λ = v / f

    여기서 음속(v)는 2.1×10^5㎝/sec이고, 주파수(f)는 20MHz입니다.

    따라서,

    λ = 2.1×10^5 / 20×10^6

    = 0.0105cm

    따라서, 초음파의 파장은 0.0105cm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. KS에서 크리프 시험 시 가열 장치는 시험편을 규정된 온도까지 가열할 수 있어야 하는데, 규정된 온도와 측정온도 사이의 온도차는 몇도(℃)까지 허용하는가? (단, 규정온도 900℃ 이하 기준이며, 측정온도는 시험편 평행부 표면에서 측정한 온도이다.)

  1. ±1℃
  2. ±2℃
  3. ±3℃
  4. ±4℃
(정답률: 58%)
  • KS에서는 크리프 시험 시 시험편을 규정된 온도까지 정확하게 가열해야 하기 때문에, 규정온도와 측정온도 사이의 온도차가 작을수록 좋다. 그러나 시험편의 온도를 완벽하게 일치시키는 것은 어렵기 때문에, 일정한 범위 내에서 허용된 오차를 가지고 측정한다. 이 범위는 보통 ±1℃에서 ±4℃ 사이이며, KS에서는 이 중에서도 규정온도 900℃ 이하에서는 ±3℃ 이내의 오차를 허용한다. 이는 시험결과의 정확성을 보장하기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 리벳, 핀 등 채결부의 면에 평행하게 작용하는 힘과 관련된 시험법으로 가장 적절한 것은?

  1. 굽힘시험
  2. 인장시험
  3. 전단시험
  4. 비틀림시험
(정답률: 66%)
  • 리벳, 핀 등 채결부의 면에 평행하게 작용하는 힘을 측정하기 위해서는 전단력을 측정하는 시험법인 전단시험이 가장 적절합니다. 전단시험은 시편을 가로로 놓고 상부와 하부를 서로 반대 방향으로 움직여 전단력을 가하는 시험으로, 채결부의 면에 평행하게 작용하는 힘을 측정할 수 있습니다. 굽힘시험은 시편을 세로로 놓고 상부에 하중을 가해 굽힘을 측정하는 시험, 인장시험은 시편을 늘려가며 인장력을 측정하는 시험, 비틀림시험은 시편을 비틀어가며 비틀림력을 측정하는 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 방사선 투과검사에서 투과사진의 질이나 감도를 결정하기 위해 사용하는 것은?

  1. 투과 필름 농도
  2. 큐리
  3. 탐촉자
  4. 투과도계
(정답률: 69%)
  • 방사선 투과검사에서는 투과된 방사선의 양을 측정하여 투과사진의 질이나 감도를 결정합니다. 이를 위해 사용되는 것이 바로 투과도계입니다. 투과도계는 방사선이 투과한 물질의 두께나 밀도를 측정하여 그 값을 수치화한 것으로, 이를 통해 투과된 방사선의 양을 정확하게 측정할 수 있습니다. 따라서 투과도계는 방사선 검사에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 로크웰 경도시험에서 시험편에 관한 설명으로 틀린 것은?

  1. 제품이나 재료 규격에서 달리 규정하지 않는 한 시험은 표면이 편평해야 한다.
  2. 산화물이나 이물질, 특히 윤활제가 완전히 제거된 시험면에서 해야 한다.
  3. 시험편 준비과정에서 열이나 냉간가공에 의한 표면경도의 변화가 되도록 생기지 않도록 해야 하며, 누르개 자국의 깊이가 깊을수록 이 영향이 커지므로 특히 주의해야 한다.
  4. 시험편의 최소 두께는 원추형 누르개로 시험할 경우는 누르개 자국깊이의 10배이상, 구형 누르개로 시험할 경우는 15배 이상이 되어야 한다.
(정답률: 62%)
  • "시험편 준비과정에서 열이나 냉간가공에 의한 표면경도의 변화가 되도록 생기지 않도록 해야 하며, 누르개 자국의 깊이가 깊을수록 이 영향이 커지므로 특히 주의해야 한다."이 부분이 틀린 것이 아니라 옳은 것입니다. 이유는 시험편의 표면경도가 시험결과에 영향을 미치기 때문에 시험편의 표면을 가공할 때 표면경도의 변화를 최소화해야 하기 때문입니다. 누르개 자국의 깊이가 깊을수록 시험편의 표면경도에 미치는 영향이 커지므로 특히 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 도면해독

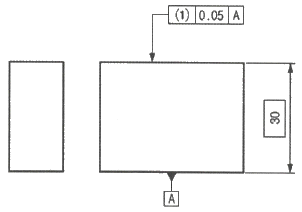

41. 그림과 같은 도면에서 (1)에 적용하는데 가장 적합한 기하공차는?

  1. 경사도
  2. 흔들림
  3. 면의 윤곽도
  4. 평면도
(정답률: 65%)
  • 도면에서 (1)에 적용하는데 가장 적합한 기하공차는 "평면도"이다. 이유는 (1)이 평면에 대한 정보를 제공하기 때문이다. "경사도"는 경사면에 대한 정보를, "흔들림"은 도면의 정확도에 대한 정보를, "면의 윤곽도"는 입체적인 형태를 보여주는 정보를 나타내는데, (1)은 단순한 평면에 대한 정보를 제공하므로 "평면도"가 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음의 치수공차와 끼워 맞춤 용어에 대한 설명으로 틀린 것은?

  1. 실치수는 부품을 실제로 측정한 치수이다.
  2. 내측 형체는 대상물의 내측을 형성하는 형체이다.
  3. 구멍은 주로 원통형의 내측 형체를 말하지만, 원형 단면이 아닌 외측 형체도 포함한다.
  4. 허용 한계치수는 형체의 실치수가 그 사이에 들어가도록 정한 대,소 2개의 극한치수이다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 도면이 구비하여야 할 기본 요건 중 틀린 것은?

  1. 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세, 위치의 정보를 포함한다.
  2. 필요에 따라 면의 표면, 재료, 가공방법 등의 정보를 포함한다.
  3. 기술 교류의 입장에서 국내성을 가져야 한다.
  4. 가능한 한 넓은 분야에 걸쳐 정합성, 보편성을 가져야 한다.
(정답률: 73%)
  • "기술 교류의 입장에서 국내성을 가져야 한다."가 틀린 요건입니다. 도면은 국제적으로 표준화되어 있어서 국내성보다는 보편성을 가져야 합니다. 이는 국내 기업이 해외에서도 제품을 생산하거나 수출할 때 도면이 표준화되어 있어야 하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 그림과 같이 흔들림 공차에 대한 규제가 와 같이 표기 되었을 때 이를 가장 잘 해석한 것은?

  1. 데이텀 형체인 A나 B 중 어느 하나의 데이텀을 기준으로 하여 온 흔들림이 규제된 것이다.
  2. 실제의 표면은 지정된 공차값의 반지름 차이로 그 축선이 공통 데이텀 축 직선 A-B에 일치하는 동축의 두 개 원통사이에 있어야 한다.
  3. 실제의 표면은 지정된 공차값의 반지름 차이로 그 축선이 공통 데이텀 축 직선 A-B에 일치하는 동축의 두 개 평면사이에 있어야 한다.
  4. 데이텀은 데이텀 표시가 있는 원통의 아랫면 모선을 기준으로 한다.
(정답률: 64%)
  • 정답은 "실제의 표면은 지정된 공차값의 반지름 차이로 그 축선이 공통 데이텀 축 직선 A-B에 일치하는 동축의 두 개 원통사이에 있어야 한다."이다. 이유는 흔들림 공차는 실제 제품의 표면이 얼마나 흔들리는지를 나타내는 값이며, 이 값은 데이텀 축 직선 A-B에 대해 일치하는 동축의 두 개 원통사이에서 측정되어야 하기 때문이다. 다른 보기들은 부적절한 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 치수선에 대한 설명으로 틀린 것은?

  1. 치수를 기입하기 위하여 외형선에서 2~3mm 연장하여 그은 선이다.
  2. 지시하는 길이 또는 각도를 측정하는 방향에 평행하게 긋는다.
  3. 가는 실선을 사용한다.
  4. 치수 기입에 사용되는 선으로 치수보조선과 함께 쓰인다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 기하공차에서 데이텀 지시 없이 단독으로 규제 가능한 공차의 명칭은?

  1. 동축도
  2. 흔들림
  3. 평면도
  4. 직각도
(정답률: 65%)
  • 기하공차에서 단독으로 규제 가능한 공차는 "평면도"입니다. 이는 평면상에서 두 점 사이의 거리나 두 직선 사이의 각도 등을 나타내는 공차로, 다른 공차와 달리 데이텀 지시 없이도 측정 가능하며, 제조 공정에서의 오차를 제어하는 데에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 그림에서 기하공차에 대한 내용으로 가장 적합한 것은?

  1. 대상으로 하고 있는 표면은 0.1mm만큼 떨어진 두 개의 동축 원통면 사이에 있어야 한다.
  2. 대상으로 하고 있는 표면은 동일 평면위에서 0.1mm 만큼 떨어진 두 개의 동심원 사이에 있어야 한다.
  3. 지시된 부분의 모선은 0.2mm만큼 떨어진 3개의 평행한 직선의 사이에 있어야 한다.
  4. 지시된 원통 부분의 축선은 ⌀0.1mm원 안에 있어야 한다.
(정답률: 58%)
  • 정답은 "대상으로 하고 있는 표면은 0.1mm만큼 떨어진 두 개의 동축 원통면 사이에 있어야 한다." 이다. 이유는 기하학적으로 원통은 동심원으로 이루어진 도형이며, 원통의 축선은 원통면과 수직이며 동심원을 지나는 직선이다. 따라서 대상으로 하는 표면이 원통면과 동심원 사이에 위치하면, 측정 대상이 축선에 가까워지므로 측정의 정확도가 높아진다. 또한, 0.1mm의 간격은 축선과 원통면 사이의 거리를 최소한으로 유지하면서도 축선이 원통면에 너무 가까워지지 않도록 하는 적절한 간격이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 아래의 최대 실체 공차방식이 적용되는 기하공차의 최대 허용 값은?

  1. 0.0
  2. 0.1
  3. 0.2
  4. 0.3
(정답률: 47%)
  • 최대 실체 공차방식은 부품의 실제 크기와 허용 오차 범위를 나타내는 방식입니다. 이 방식에서는 부품의 최대 오차 범위가 부품의 크기에 비례하여 증가합니다. 따라서 기하공차가 큰 부품일수록 최대 실체 공차방식이 적용됩니다.

    위의 그림에서는 A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z 총 26개의 점이 있습니다. 이들 점을 모두 연결하면 26C2 = 325개의 선분이 생깁니다. 이들 선분의 길이를 모두 구하면 325개의 값이 나오게 되는데, 이 값들 중에서 가장 큰 값과 가장 작은 값의 차이가 기하공차입니다.

    따라서 이 문제에서는 325개의 선분 중에서 가장 긴 선분과 가장 짧은 선분의 길이 차이를 구하면 됩니다. 이 값이 0.3 이하이면 최대 실체 공차방식이 적용됩니다.

    실제로 계산해보면, 가장 긴 선분은 A와 Z를 잇는 선분으로 길이는 10.2입니다. 가장 짧은 선분은 B와 C를 잇는 선분으로 길이는 0.2입니다. 따라서 기하공차는 (10.2 - 0.2) / 0.2 = 50 입니다. 이 값이 0.3 이하이므로, 정답은 0.3입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 끼워맞춤의 종류 중 억지 끼워맞춤에 속하는 것은?

  1. H7/f6
  2. H7/p6
  3. H7/g6
  4. H7/h6
(정답률: 68%)
  • 억지 끼워맞춤은 체스에서 상대방의 이동에 따라 강제로 자신의 말을 움직이는 것을 말합니다. 따라서 "H7/p6"이 억지 끼워맞춤에 속하는 이유는, 상대방이 "g7-g5"로 움직였을 때, "H7"에 있는 폰이 "g5"로 이동한 상대방 폰을 잡으려면 "H7"에서 "p6"으로 이동해야 하기 때문입니다. 이는 강제적인 움직임이며, 자연스럽게 이어지는 움직임이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 동축도 또는 동심도 공차는 기하공차 종류 중 어디에 속하는가? (단, KS, ISO 기준)

  1. 위치 공차
  2. 자세 공차
  3. 형상 공차
  4. 흔들림 공차
(정답률: 66%)
  • 동축도 또는 동심도 공차는 "위치 공차"에 속합니다. 이는 기계 부품의 위치를 나타내는 공차로, 부품의 중심축이나 중심면이 얼마나 정확하게 위치해 있는지를 나타냅니다. 따라서 동축도 또는 동심도 공차는 부품의 위치 정확도를 나타내는 중요한 공차 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같이 표시된 기하공차 기호를 바르게 설명한 것은?

  1. 지정길이 100mm에 대하여 0.005mm, 전체길이에 대하여 0.01mm의 윤곽도 공차
  2. 지정길이 100mm에 대하여 0.005mm, 전체길이에 대하여 0.01mm의 평행도 공차
  3. 지정길이 100mm에 대하여 0.005mm, 전체길이에 대하여 0.01mm의 대칭도 공차
  4. 지정길이 100mm에 대하여 0.005mm, 전체길이에 대하여 0.01mm의 직각도 공차
(정답률: 75%)
  • 정답은 "지정길이 100mm에 대하여 0.005mm, 전체길이에 대하여 0.01mm의 평행도 공차"입니다. 이유는 지정길이 100mm에 대하여 0.005mm의 평행도 공차는 해당 부분의 길이가 100mm일 때, 그 부분의 평행도가 0.005mm 이내로 유지되어야 함을 의미하고, 전체길이에 대하여 0.01mm의 평행도 공차는 전체 부분에서 평행도가 0.01mm 이내로 유지되어야 함을 의미합니다. 즉, 부분적으로는 더 엄격한 공차를 적용하고, 전체적으로는 더 넓은 범위의 공차를 적용하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 치수 기입방법에 대한 설명으로 틀린 것은?

  1. 형체를 가장 분명하게 나타낼 수 있는 투상도 또는 단면도에 위치하는 것이 좋다.
  2. 치수는 한 가지 치수 단위만을 사용하여 표시하여야 한다.
  3. 한쪽 방향으로만 치수를 제한하기 위해서는 ‘min’ 또는 ‘max’를 치수 값에 기입할 수 있다.
  4. 치수공차 값의 하나가 0일때에는 0의 값은 생략하고 기입 할 수 있다.
(정답률: 65%)
  • "치수공차 값의 하나가 0일때에는 0의 값은 생략하고 기입 할 수 있다."가 틀린 것이다. 치수공차 값 중 하나가 0일 때에도 0의 값을 생략하면 안 된다. 모든 치수 값과 치수공차 값은 명확하게 표기되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 구멍의 치수가 로 규제되어 있을 때, 이 구멍의 최대실체실효치수(maximum material virtual size)는 얼마인가?

  1. 19.99
  2. 20.00
  3. 20.01
  4. 20.03
(정답률: 48%)
  • 구멍의 치수가 20.00으로 규제되어 있을 때, 최대실체실효치수는 19.99이다. 이는 구멍의 치수가 정확히 20.00일 때, 실체의 최대치수가 19.99가 될 수 있기 때문이다. 따라서, 20.00보다 작은 값인 19.99가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 이론상 정확한 치수(TED)의 정의로 틀린 것은?

  1. 이론상 정확한 치수는 치수 또는 각도일 수 있다.
  2. 개별 공차나 일반 공차에 의해 영향을 받지 않는다.
  3. 이론상 정확한 치수는 그 값을 포함한 직사각형 틀로 표시 한다.
  4. 치수 앞, 뒤에 괄호 기호를 사용하여 표기하여야 한다.
(정답률: 66%)
  • "이론상 정확한 치수는 그 값을 포함한 직사각형 틀로 표시 한다."는 틀린 설명입니다. 이론상 정확한 치수는 그 값을 포함한 직선으로 표시합니다. 치수 앞, 뒤에 괄호 기호를 사용하여 표기하는 이유는 치수 값이라는 것을 명확하게 표시하기 위해서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 기하공차를 나타내는데 있이서 옳지 않은 것은?

(정답률: 76%)
  • ""이 옳지 않은 것이다. 기하급수에서 기하공차는 각 항이 이전 항에 비해 얼마나 커지거나 작아지는지를 나타내는 값이다. 따라서 ""는 등비가 아닌 등차 수열의 일반항이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 축의 치수가 일 때 치수공차로 옳은 것은?

  1. 0.025
  2. 0.020
  3. 0.050
  4. 0.005
(정답률: 76%)
  • 치수공차는 제품의 치수가 어느 정도의 오차 범위 내에서 허용되는지를 나타내는 값입니다. 따라서 축의 치수가 56.000일 때, 치수공차가 0.050이라면 이 축의 실제 치수는 55.950 ~ 56.050 사이의 값이 허용됩니다. 이는 56.000에서 치수공차의 절반인 0.025를 빼면 55.975이 되고, 치수공차의 절반을 더하면 56.025가 되기 때문입니다. 따라서 정답은 "0.050"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림과 같이 경사면부가 있는 대상물에서 그 경사면의 실형을 나타내는 투상도의 명칭으로 옳은 것은?

  1. 정 투상도
  2. 보조 투상도
  3. 부분 확대도
  4. 국부 투상도
(정답률: 69%)
  • 정 투상도는 대상물의 전체적인 모습을 보여주는 투상도이고, 부분 확대도는 특정 부분을 확대하여 보여주는 투상도입니다. 국부 투상도는 대상물의 특정 부분만을 보여주는 투상도입니다.

    따라서, 이 문제에서 그림의 경사면부만을 보여주는 투상도는 보조 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 데이텀과 관련한 용어 중 데이텀을 설정하기 위해서 가공, 측정 및 검사용의 장치, 기구 등에 접촉시키는 대상물 위의 점, 선, 또는 한정된 영역을 의미하는 것은?

  1. 데이텀 시스템
  2. 데이텀 표적
  3. 데이텀 형체
  4. 데이텀 영역
(정답률: 64%)
  • 데이텀을 설정하기 위해서는 측정 및 검사용의 장치, 기구 등을 대상물 위에 접촉시켜야 합니다. 이때 대상물 위의 점, 선, 또는 한정된 영역을 데이텀 표적이라고 합니다. 따라서 "데이텀 표적"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음의 도면에서 치수를 표시하는 숫자 아래 그어진 굵은 실선은 무엇을 의미하는가?

  1. 실척
  2. 축척
  3. 척도에 비례함
  4. 척도에 비례하지 않음
(정답률: 65%)
  • 아래 그어진 굵은 실선은 실제 크기와 그림의 크기 사이의 비율을 나타내는 척도를 의미한다.

    정답이 "척도에 비례하지 않음"인 이유는, 도면에서 표시된 치수가 실제 크기와 일치하지 않기 때문이다. 즉, 그림의 크기와 실제 크기가 다르기 때문에 척도에 비례하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 도면에 사용하는 기호의 일반적인 설명으로 틀린 것은?

  1. 작성 편의를 위해 그림기호를 사용할 수 있다.
  2. 작성 편의를 위해 문자 기호를 사용할 수 있다.
  3. 한국산업표준에서 규정한 기호를 나타내는 경우 일반적으로 특별한 주기는 필요하지 않다.
  4. 한국산업표준 이외의 표준에 공지된 기호는 사용할 수 없다.
(정답률: 59%)
  • "한국산업표준 이외의 표준에 공지된 기호는 사용할 수 없다."가 틀린 것이다. 한국산업표준 이외의 표준에 공지된 기호도 사용할 수 있지만, 해당 표준에 따라 일관성 있게 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 정밀가공학

61. 절삭된 기어의 치형과 피치의 오차를 수정하는 기어 다듬질 가공이 아닌 것은?

  1. 기어 폴리싱
  2. 기어 셰이빙
  3. 기어 버니싱
  4. 기어 연삭
(정답률: 46%)
  • 기어 폴리싱은 절삭된 기어의 표면을 광택을 내는 가공 방법으로, 치형과 피치의 오차를 수정하는 것이 아니기 때문에 다른 보기들인 기어 셰이빙, 기어 버니싱, 기어 연삭은 치형과 피치의 오차를 수정하는 가공 방법이지만 기어 폴리싱은 그렇지 않기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 초음파 가공의 장점으로 옳은 것은?

  1. 연질재료인 경우 가공이 쉽고 가공속도가 빠르다.
  2. 가공능률은 가공압력에 영향을 받지 않는다.
  3. 취성이 큰 유리, 세라믹 등의 가공에 효율적이다.
  4. 가공할 수 있는 면적이나 가공 깊이에 제한이 없다.
(정답률: 60%)
  • 초음파 가공은 고주파 진동을 이용하여 가공하는 방법으로, 연질재료인 경우 가공이 쉽고 가공속도가 빠르며, 가공능률은 가공압력에 영향을 받지 않습니다. 또한, 취성이 큰 유리, 세라믹 등의 가공에 효율적이며, 가공할 수 있는 면적이나 가공 깊이에 제한이 없다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 초경 공구, 세라믹 공구 등에 발상하기 쉽고 충격적인 힘을 받을 때 많이 발생하는 공구파손을 무엇이라 하는가?

  1. 크레이터 마모
  2. 플랭크 마모
  3. 치핑
  4. 구성인선
(정답률: 57%)
  • 치핑은 공구의 가장자리 부분이나 날카로운 부분에서 발생하는 작은 조각이 떨어지는 현상을 말한다. 이는 충격이나 압력으로 인해 공구의 표면이 깨어지거나 부서지는 것으로, 초경 공구나 세라믹 공구 등에서 많이 발생한다. 크레이터 마모나 플랭크 마모는 공구의 표면이 마모되는 현상을 말하며, 구성인선은 공구의 내부 구성 요소가 손상되는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 배럴 다듬질의 특징이 아닌 것은?

  1. 작업이 간단하고 숙련이 필요 없다.
  2. 공작물의 미세연마에 이용된다.
  3. 가공한 공작물의 기계적 성질이 향상된다.
  4. 공작물의 전면을 동시 가공할 수 있다.
(정답률: 38%)
  • 배럴 다듬질은 공작물의 미세연마에 이용되는 것이 특징이 아니다. 배럴 다듬질은 작업이 간단하고 숙련이 필요 없으며, 가공한 공작물의 기계적 성질이 향상되며, 공작물의 전면을 동시 가공할 수 있는 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 브로칭머신에 대한 설명으로 틀린 것은?

  1. 제품의 형상과 크기에 따라 브로치를 각각 제작해야한다.
  2. 브로치의 제작에 비용이 많이 소요되므로 소량생산에 적합하다.
  3. 내경과 외경을 모두 가공 할 수 있다.
  4. 키 흠, 스플라인 흠, 다각형 구멍 등의 가공에 적합하다.
(정답률: 65%)
  • "브로치의 제작에 비용이 많이 소요되므로 소량생산에 적합하다."가 틀린 것이다. 오히려 브로칭머신은 대량생산에 적합하다. 브로칭은 초기 투자비용이 높지만, 대량생산 시에는 생산성이 높아져 비용 효율적이다. 따라서 대량생산이 필요한 산업에서 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 선반에서 지름 100mm인 가공물을 120rpm으로 회전시켜 가공할 때, 절삭속도는 약 몇 m/min인가?

  1. 13.0
  2. 18.8
  3. 26.0
  4. 37.7
(정답률: 58%)
  • 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도 = π × 지름 × 회전속도 ÷ 1000

    여기서 π는 3.14, 지름은 100mm, 회전속도는 120rpm입니다.

    따라서 절삭속도 = 3.14 × 100 × 120 ÷ 1000 = 37.7m/min 입니다.

    정답이 "37.7"인 이유는 위의 계산식을 이용하여 계산한 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 밀링머신에서 지름 60mm의 환봉에 리드가 280mm인 나선 홈을 절삭할 경우 나선각θ는 약 얼마인가?

  1. 12°51′
  2. 18°36′
  3. 33°57′
  4. 42°82′
(정답률: 47%)
  • 나선 홈의 길이는 280mm이므로, 나선 한 바퀴의 둘레는 280mm이다. 따라서 나선각은 360°/ (둘레/환경지름)으로 구할 수 있다.

    환경지름은 지름 60mm에 나선이 한 바퀴 돌아가면서 올라가는 높이이므로, 피타고라스의 정리를 이용하여 구할 수 있다. 나선의 리드가 280mm이므로, 한 바퀴 돌아가면서 올라가는 높이는 √(280² + 60²) - 60 ≈ 274.4mm이다. 따라서 환경지름은 60mm + 274.4mm/2π ≈ 110.1mm이다.

    따라서 나선각은 360°/ (280mm/110.1mm) ≈ 33°57′이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 절삭조건에 관련된 설명으로 틀린 것은?

  1. 절삭속도는 단위시간 당 가공물이 인선을 통과하는 거리로 표시한다.
  2. 밀링의 이송량은 가공물 1회전 당 공구가 축방향으로 이동한 거리로 나타낸다.
  3. 3가지 중요한 절삭조건은 절삭속도, 이송, 절삭깊이이다.
  4. 절삭깊이는 가공물의 표면에서 가공면까지의 직선거리를 말한다.
(정답률: 42%)
  • "절삭깊이는 가공물의 표면에서 가공면까지의 직선거리를 말한다."는 틀린 설명입니다. 절삭깊이는 가공면에서 가공면까지의 거리를 말합니다.

    밀링의 이송량은 가공물 1회전 당 공구가 축방향으로 이동한 거리로 나타내는 것은 공구의 이동거리를 표시하기 위한 것입니다. 회전수와 이송량을 곱하면 절삭속도를 구할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 밀링작업에서 하향절삭의 특징은?

  1. 가공면이 깨끗하다.
  2. 커터의 수명이 짧다.
  3. 칩이 잘 빠져나와 절삭을 방해하지 않는다.
  4. 동력소비가 크다.
(정답률: 53%)
  • 하향절삭은 커터가 재료 위로 내려가면서 절삭하는 방식으로, 칩이 잘 빠져나와 절삭을 방해하지 않습니다. 이로 인해 가공면이 깨끗하게 형성됩니다. 다만, 커터의 수명이 짧고 동력소비가 크다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 비교적 작은 압력으로 특수 숫돌이 가공물의 표면을 가압하고 숫돌을 진동시키면서 가공물에 회전 이송운동을 주어 가공물의 표면을 정밀 가공하는 방법은?

  1. 드릴 가공
  2. 선반 가공
  3. 밀링 가공
  4. 슈퍼 피니싱
(정답률: 68%)
  • 슈퍼 피니싱은 작은 압력과 진동을 이용하여 가공물의 표면을 정밀하게 가공하는 방법입니다. 다른 보기인 드릴 가공, 선반 가공, 밀링 가공은 모두 회전 운동을 이용하여 가공하는 방법이지만, 슈퍼 피니싱은 회전 이송운동을 이용하여 가공물의 표면을 정밀하게 가공합니다. 따라서 슈퍼 피니싱이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 연삭 작업 시 인장 강도가 작은 재료나 구리합금, 경합금, 비철금속 등을 가공하기에 적합한 숫돌입자는?

  1. A
  2. C
  3. WA
  4. GC
(정답률: 50%)
  • 정답인 "C"는 경합금, 비철금속 등을 가공하기에 적합한 Green Carbide 숫돌입자를 나타냅니다. 이는 경합금, 비철금속 등의 재료를 가공할 때 발생하는 열에 대한 내성이 높아서이며, 또한 고속 연삭 작업에서도 내구성이 우수하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 연삭숫돌의 결합제 중 열경화성의 합성수지인 베크나이트가 주성분으로 강인하고 탄성이 커서 절단용 숫돌에 사용되는 결합제는?

  1. 셀락 결합제
  2. 레지노이드 결합제
  3. 비트리파이드 결합제
  4. 실리케이트 결합제
(정답률: 49%)
  • 연삭숫돌은 고온과 마찰로 인해 결합제가 녹아내리거나 파손되는 문제가 있습니다. 따라서 연삭숫돌의 결합제는 열경화성이 필요합니다. 이 중에서도 베크나이트는 강인하고 탄성이 뛰어나기 때문에 절단용 숫돌에 적합합니다. 따라서 정답은 레지노이드 결합제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 수평밀링머신의 부속작이 중 밀링커터를 고정하는 것은?

  1. 아버
  2. 컬럼
  3. 새들
(정답률: 59%)
  • 수평밀링머신의 부속작 중 밀링커터를 고정하는 것은 "아버"입니다. "아버"는 수평밀링머신의 주축에 고정되어 밀링커터를 회전시키는 역할을 합니다. 따라서 밀링작업을 수행하기 위해서는 "아버"가 필수적으로 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 절삭공구 수명의 일반적인 판정기준으로 옳지 않은 것은?

  1. 완성치수의 변화량이 일정량에 달했을 때
  2. 가공면에 광택이 있는 밴드(band)가 생기면서 절삭이 불량할 때
  3. 절삭저항의 주분력, 배분력, 이송분력이 모두 미소량 감소할 때
  4. 공구 인선의 마모가 일정량에 달했을 때
(정답률: 59%)
  • "절삭저항의 주분력, 배분력, 이송분력이 모두 미소량 감소할 때"가 옳지 않은 판정 기준은, 이유는 간단합니다. 절삭저항의 주분력, 배분력, 이송분력이 모두 미소량 감소한다는 것은, 공구의 절삭성능이 개선되었다는 것을 의미합니다. 따라서, 이것은 오히려 절삭공구의 수명이 더 길어졌다는 것을 의미하므로, 일반적인 판정 기준으로 사용될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 연삭액의 요구 조건으로 틀린 것은?

  1. 냉각송
  2. 유동성
  3. 윤활성
  4. 마모성
(정답률: 71%)
  • 마모성이 틀린 요구 조건입니다. 연삭액은 마모를 최소화하면서도 효과적인 연삭을 위해 사용됩니다. 따라서 마모성이 높은 연삭액은 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 직물, 피혁, 고무 등으로 만든 유연한 원판을 고속 회전시켜 일감의 표면을 매끈하고 광택있게 하기 위한 가공 방법은?

  1. 버핑
  2. 텀블링
  3. 숏 피닝
  4. 그릿 블라스트
(정답률: 55%)
  • 버핑은 고속 회전하는 원판에 일감을 올려놓고 마찰력을 이용하여 일감의 표면을 매끈하고 광택있게 가공하는 방법이다. 따라서 이 가공 방법이 정답인 것이다. 텀블링은 일감을 들어 올려놓은 상자 안에서 흔들어서 가공하는 방법이고, 숏 피닝은 작은 길이의 섬유를 이용하여 일감의 표면을 가공하는 방법이며, 그릿 블라스트는 고압 공기나 물을 이용하여 일감의 표면을 가공하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 선반에서 심압대를 이용한 테이퍼 가공 시 아래와 같이 주어졌을 때, 편위량은 몇 mm인가?

  1. 5.5
  2. 6.5
  3. 7.5
  4. 8.5
(정답률: 48%)
  • 편위량은 심압대의 이동 거리를 의미합니다. 이 문제에서는 심압대가 왼쪽으로 15mm 이동하였으므로, 편위량은 15mm 입니다. 그러나 이동한 거리는 실제로는 두 배인 30mm 이므로, 테이퍼의 각도에 따라 편위량을 계산할 때는 이를 고려해야 합니다. 이 문제에서는 테이퍼의 각도가 2도이므로, 편위량은 15mm * tan(2도) = 0.524mm 입니다. 따라서, 가장 가까운 보기는 "0.5" 이므로, 정답은 "7.5" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 슈퍼 피니싱을 이용한 경강 가공 시 적용압력은 몇 N/cm2이하가 가장 적합한가?

  1. 7.8
  2. 37
  3. 64
  4. 112
(정답률: 44%)
  • 슈퍼 피니싱은 매우 미세한 연마로서, 고정된 압력을 가하면서 회전하는 연마 도구를 이용하여 표면을 가공하는 기술이다. 이때 적용압력은 너무 높으면 표면이 손상될 수 있고, 너무 낮으면 효과가 떨어지기 때문에 적절한 압력을 유지해야 한다.

    연마 도구의 회전 속도와 적용압력은 가공하려는 재질의 특성에 따라 다르지만, 일반적으로 7.8 N/cm2 이하의 압력이 가장 적합하다고 알려져 있다. 이유는 이 압력 이하에서는 표면을 부드럽게 가공할 수 있기 때문이다. 반면에 37 N/cm2 이상의 압력에서는 표면이 너무 많이 갈라지거나 깨지는 등의 손상이 발생할 수 있다.

    따라서, 슈퍼 피니싱을 이용한 경강 가공 시 적용압력은 7.8 N/cm2 이하가 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 드릴의 일반적인 특징에 대한 설명으로 틀린 것은?

  1. 선단 각은 118°를 표준으로 하지만, 공작물 재질에 따라 선단각이 다르다.
  2. 몸체 여유는 자루쪽으로 갈수록 드릴 외경이 약간 작아진다.
  3. 자루부는 13mm이하는 곧은 자루, 13mm이상은 모스 테이퍼 자루이다.
  4. 경사각은 중심부에서 최대이고 외주부로 갈수록 작아진다.
(정답률: 46%)
  • "경사각은 중심부에서 최대이고 외주부로 갈수록 작아진다."가 틀린 설명입니다.

    드릴의 경사각은 중심부에서 작아지고 외주부로 갈수록 커집니다. 이는 드릴이 회전할 때 중심부에서는 더 많은 재료를 제거하기 위해 더 큰 경사각이 필요하고, 외주부에서는 더 부드러운 드릴링을 위해 더 작은 경사각이 필요하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 주분력 절삭저항이 1kN, 절삭속도 120m/min로 선반작업이 이루어질 때, 소요되는 절삭동력은 약 몇 kW인가? (단, 기계적 효율은 0.75이다.)

  1. 1.50
  2. 2.00
  3. 2.67
  4. 3.45
(정답률: 45%)
  • 절삭동력은 주분력과 절삭속도의 곱으로 구할 수 있다. 따라서 절삭동력은 다음과 같다.

    절삭동력 = 주분력 × 절삭속도 = 1kN × 120m/min = 120kW

    하지만, 기계적 효율이 0.75이므로, 실제로 필요한 동력은 다음과 같다.

    실제 동력 = 절삭동력 ÷ 기계적 효율 = 120kW ÷ 0.75 = 160kW

    따라서, 소요되는 절삭동력은 약 160kW이다. 이를 소수점 둘째자리까지 반올림하면 2.67이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
