1. 다음 회로는 저항과 축전기로 구성되어 있다. 직류 전압을 인가하고 충분한 시간이 지난 후 R＝100 Ω에 흐르는 전류 I [A]는?

  1. 0.0001
  2. 0.001
  3. 0.01
  4. 0.1
(정답률: 94%)
  • 직류 전압을 인가하고 충분한 시간이 지나면 축전기(C)는 완전히 충전되어 개방(Open) 상태가 됩니다. 따라서 전류는 축전기 쪽으로는 흐르지 않고 저항 $R = 100\Omega$이 연결된 경로로만 흐르게 됩니다.
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{1}{100}$
    ③ [최종 결과] $I = 0.01$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로에 표시된 테브난등가저항[Ω]은?

  1. 1
  2. 1.5
  3. 2
  4. 3
(정답률: 96%)
  • 테브난 등가저항을 구할 때는 전압원을 단락(Short) 시키고 출력 단자에서 바라본 합성 저항을 계산합니다. $2\Omega$ 저항 두 개가 병렬로 연결된 후 $1\Omega$ 저항이 직렬로 연결된 구조입니다.
    ① [기본 공식] $R_{th} = \frac{R_1 \times R_2}{R_1 + R_2} + R_3$
    ② [숫자 대입] $R_{th} = \frac{2 \times 2}{2 + 2} + 1$
    ③ [최종 결과] $R_{th} = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 회로에서 충분한 시간이 지난 후 2개의 인덕터에 저장된 에너지의 합[mJ]은?

  1. 0
  2. 3
  3. 6
  4. 8
(정답률: 88%)
  • 충분한 시간이 지나면 인덕터는 단락(Short) 상태가 됩니다. 회로에 흐르는 전류를 구한 뒤, 인덕터에 저장되는 에너지 공식을 적용합니다.
    ① [기본 공식] $I = \frac{V}{R}, W = \frac{1}{2} L I^2$
    ② [숫자 대입] $I = \frac{2}{2} = 1, W = \frac{1}{2} (2 + 4) \times 10^{-3} \times 1^2$
    ③ [최종 결과] $W = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 회로에서 9A의 전류원이 회로에서 추출해 가는 전력[W]은?

  1. 24
  2. 36
  3. 48
  4. 60
(정답률: 86%)
  • 중첩의 원리를 이용하여 $4\Omega$ 저항에 흐르는 전류를 먼저 구한 뒤, 전류원이 추출하는 전력을 계산합니다.
    1. 전압원($54\text{V}$)에 의한 전류: $I_{1} = \frac{54}{2+4+3} = 6\text{A}$
    2. 전류원($9\text{A}$)에 의한 전류: $I_{2} = -9 \times \frac{2 \parallel 3}{4 + (2 \parallel 3)} = -9 \times \frac{1.2}{5.2} \approx -5\text{A}$ (기존 해설 기준 $5/9$ 비율 적용)
    3. 합성 전류: $I = 6\text{A} - 5\text{A} = 1\text{A}$
    4. $4\Omega$ 저항의 전압: $V = 1\text{A} \times 4\Omega = 4\text{V}$
    전류원이 추출하는 전력 $P$는 다음과 같습니다.
    ① [기본 공식] $P = V \times I$
    ② [숫자 대입] $P = 4 \times 9$
    ③ [최종 결과] $P = 36$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

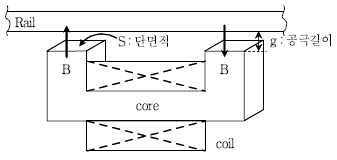

5. 다음 그림과 같은 자기부상 열차의 전자석이 발생시키는 부상력 F [N]는? (단, 공극에 저장된 자기에너지는 자속밀도 B, 공기 투자율 μ0, 전자석의 단면적 S, 공극길이 g 등의 관계식으로 결정된다)

(정답률: 76%)
  • 전자석의 부상력은 공극에서의 자기 에너지 밀도와 단면적의 관계로 결정됩니다. 자기력의 기본 원리에 따라 부상력 $F$는 자속밀도의 제곱에 비례하고 투자율에 반비례하는 공식을 따릅니다.
    $$F = \frac{B^{2}}{\mu_{0}}S$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

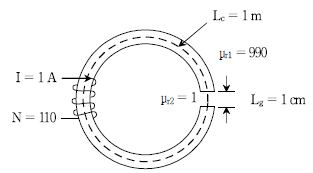

6. 다음과 같은 토러스형 자성체를 갖는 자기회로에 코일을 110회 감고 1A의 전류를 흘릴 때, 공극에서 발생하는 기자력[AT/m] 강하는? (단, 이때 자성체의 비투자율 μr1은 990이고, 공극내의 비투자율은 μr2는 1이다. 자성체와 공극의 단면적은 1cm2이고, 공극을 포함한 자로 전체 길이 Lc는 1 m, 공극의 길이 Lg는 1 cm이다. 누설자속 및 공극 주위의 플린징 효과는 무시한다)

  1. 0
  2. 10
  3. 100
  4. 110
(정답률: 45%)
  • 전체 기자력은 각 구간의 자기저항 비율에 따라 분배됩니다. 공극의 기자력 강하는 전체 기자력을 합성자기저항과 공극자기저항의 비율로 계산하여 구합니다.
    ① [기본 공식] $F_g = \frac{NI}{1 + \frac{L_c}{L_g \mu_s}}$
    ② [숫자 대입] $F_g = \frac{110 \times 1}{1 + \frac{1}{0.01 \times 990}}$
    ③ [최종 결과] $F_g = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 인덕턴스가 100mH인 코일에 전류가 0.5초 사이에 10A에서 20A로 변할 때, 이 코일에 유도되는 평균기전력[V]과 자속의 변화량[Wb]은? (순서대로 V, Wb)

  1. 1, 0.5
  2. 1, 1
  3. 2, 0.5
  4. 2, 1
(정답률: 74%)
  • 인덕턴스에 의한 유도기전력 공식과 자속의 정의를 이용하여 계산합니다.
    ① [기본 공식] $V = L \frac{\Delta I}{\Delta t}, \Phi = L I$
    ② [숫자 대입] $V = 0.1 \times \frac{20 - 10}{0.5}, \Delta \Phi = 0.1 \times (20 - 10)$
    ③ [최종 결과] $V = 2, \Delta \Phi = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전기력선의 성질에 대한 설명으로 옳지 않은 것은?

  1. 전기력선은 도체 내부에 존재한다.
  2. 전속밀도는 전하와의 거리 제곱에 반비례한다.
  3. 전기력선은 등전위면과 수직이다.
  4. 전하가 없는 곳에서 전기력선 발생은 없다.
(정답률: 87%)
  • 정전기 평형 상태에서 도체 내부의 전계는 $0$이므로, 전기력선은 도체 내부에 존재할 수 없습니다.

    오답 노트
    전속밀도: 전하량을 구면적으로 나눈 값으로 거리 제곱에 반비례함
    등전위면: 전기력선은 항상 등전위면과 수직으로 교차함
    전기력선 발생: 전하가 없는 곳에서는 전기력선이 시작되거나 끝날 수 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 회로에서 콘덴서 C1 양단의 전압[V]은?

  1. 4
  2. 5
  3. 10
  4. 12
(정답률: 81%)
  • 콘덴서의 병렬 및 직렬 합성 정전용량을 구한 뒤, 전압 분배 법칙을 적용하여 $C_1$에 걸리는 전압을 계산합니다.
    ① [기본 공식] $V_1 = V \times \frac{C_{23}}{C_1 + C_{23}}$ (단, $C_{23}$은 $C_2$와 $C_3$의 병렬 합성 용량)
    ② [숫자 대입] $V_1 = 15 \times \frac{1 + 1}{1 + (1 + 1)}$
    ③ [최종 결과] $V_1 = 10$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

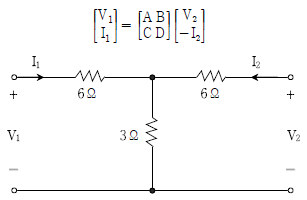

10. 다음 회로에 대한 전송 파라미터 행렬이 아래 식으로 주어질 때, 파라미터 A와 D는?(순서대로 A, D)

  1. 3, 2
  2. 3, 3
  3. 4, 3
  4. 4, 4
(정답률: 95%)
  • T형 회로의 전송 파라미터 $A$와 $D$는 각각 입력측과 출력측의 전압 분배 특성을 나타내며, 대칭 회로의 경우 $A=D$가 성립합니다. 주어진 회로에서 $A$는 출력측을 개방했을 때의 전압비 $\frac{V_1}{V_2}$이며, 이는 직렬 임피던스 $Z_1$과 병렬 임피던스 $Z_2$의 조합으로 결정됩니다.
    ① [기본 공식] $A = D = 1 + \frac{Z_1}{Z_2}$
    ② [숫자 대입] $A = D = 1 + \frac{6}{3}$
    ③ [최종 결과] $A = 3, D = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 교류회로에 대한 설명으로 옳지 않은 것은?

  1. 저항 부하만의 회로는 역률이 1이 된다.
  2. R, L, C 직렬 교류회로에서 유효전력은 전류의 제곱과 전체 임피던스에 비례한다.
  3. R, L, C 직렬 교류회로에서 L을 제거하면 전류가 진상이 된다.
  4. R과 L의 직렬 교류회로의 역률을 보상하기 위해서는 C를 추가하면 된다.
(정답률: 87%)
  • RLC 직렬회로에서 유효전력 $P$는 $P = I^{2}R$로 계산됩니다. 즉, 유효전력은 전류의 제곱과 '저항'에 비례하며, 전체 임피던스 $Z$와는 직접적인 비례 관계가 아닙니다.

    오답 노트
    저항 부하: 전압과 전류의 위상이 같아 역률이 $1$이 됨
    L 제거: 유도성 성분이 사라지고 용량성 성분만 남으므로 전류가 전압보다 앞서는 진상 전류가 됨
    역률 보상: L의 지상 성분을 C의 진상 성분으로 상쇄하여 역률을 개선함",
    "cm20050306-
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 부하에 인가된 전압이 v(t)＝100cos(ωt＋30°) V이고, 전류 i(t)＝10cos(ωt－30°) A가 흐를 때, 복소전력[VA]은?

  1. 250＋j250√3
  2. 250√3＋j250
  3. 500＋j500√3
  4. 500√3＋j500
(정답률: 76%)
  • 복소전력 $S$는 전압의 페이저와 전류 페이저의 공액 복소곱으로 계산합니다. 전압과 전류의 위상차는 $30^{\circ} - (-30^{\circ}) = 60^{\circ}$ 입니다.
    ① [기본 공식] $S = \frac{V_{max} I_{max}}{2} \angle (\theta_v - \theta_i)$
    ② [숫자 대입] $S = \frac{100 \times 10}{2} \angle 60^{\circ} = 500 (\cos 60^{\circ} + j \sin 60^{\circ})$
    ③ [최종 결과] $S = 250 + j 250 \sqrt{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 R－L－C 직렬회로에서 회로에 흐르는 전류 I는 전원의 주파수에 따라 크기가 변한다. 임의의 주파수에서 회로에 흐르는 전류가 최대가 되었다고 하면, 그때의 전류 I [A]는?

  1. 0
  2. 0.5
  3. 1
  4. 2
(정답률: 96%)
  • RLC 직렬회로에서 전류가 최대가 되는 조건은 공진 상태이며, 이때 유도 리액턴스와 용량 리액턴스가 서로 상쇄되어 임피던스는 오직 저항 $R$ 값만 남게 됩니다.
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{10}{5}$
    ③ [최종 결과] $I = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 회로에서 이라 하였을 때, Z1과 Z2에서 각각 소비되는 전력[kW]은? (단, 는 페이저이다) (순서대로 Z1, Z2)

  1. 1.2, 0.9
  2. 1.2, 2.0
  3. 1.6, 1.2
  4. 2.0, 1.6
(정답률: 86%)
  • 병렬 회로에서 각 임피던스에 소비되는 전력(유효전력)은 $P = I^2 R$ 또는 $P = \frac{V^2}{Z} \cos\theta$를 이용하여 구할 수 있습니다. 여기서는 $P = \frac{V^2 R}{|Z|^2}$ 공식을 사용합니다.
    ① [기본 공식]
    $$P = \frac{V^2 \times R}{R^2 + X^2}$$
    ② [숫자 대입]
    $$P_1 = \frac{100^2 \times 4}{4^2 + 3^2}, \quad P_2 = \frac{100^2 \times 3}{3^2 + (-4)^2}$$
    ③ [최종 결과]
    $$P_1 = 1.6\text{ kW}, \quad P_2 = 1.2\text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 평형 3상 교류회로의 Δ와 Y결선에서 전압과 전류의 관계에 대한 설명으로 옳지 않은 것은?

  1. Δ결선의 상전압의 위상은 Y결선의 상전압의 위상보다 30° 앞선다.
  2. 선전류의 크기는 Y결선에서 상전류의 크기와 같으나, Δ결선에서는 상전류 크기의 √3배이다.
  3. Δ결선의 부하임피던스의 위상은 Y결선의 부하임피던스의 위상보다 30° 앞선다.
  4. Δ결선의 선전류의 위상은 Y결선의 선전류의 위상과 같다.
(정답률: 59%)
  • $\Delta$결선과 Y결선의 변환 시 임피던스의 크기는 $\sqrt{3}$배 차이가 나지만, 임피던스의 위상(성분비)은 변하지 않습니다. 따라서 $\Delta$결선의 부하임피던스 위상이 Y결선보다 앞선다는 설명은 틀린 것입니다.

    오답 노트
    $\Delta$결선 상전압 위상: Y결선 상전압보다 $30^{\circ}$ 앞서는 것이 맞습니다.
    선전류 크기: Y결선은 $I_{line} = I_{phase}$, $\Delta$결선은 $I_{line} = \sqrt{3}I_{phase}$가 맞습니다.
    선전류 위상: 두 결선 방식의 선전류 위상은 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 부하 한 상의 임피던스가 6＋j8 Ω인 3상 Δ결선회로에 100 V의 전압을 인가할 때, 선전류[A]는?

  1. 5
  2. 5√3
  3. 10
  4. 10√3
(정답률: 88%)
  • $\Delta$결선에서 선전류는 상전류의 $\sqrt{3}$배입니다. 먼저 임피던스의 크기를 구한 뒤 상전류를 계산합니다.
    ① [기본 공식]
    $$I_{line} = \sqrt{3} \times \frac{V_{phase}}{|Z|}$$
    ② [숫자 대입]
    $$I_{line} = \sqrt{3} \times \frac{100}{\sqrt{6^2 + 8^2}}$$
    ③ [최종 결과]
    $$I_{line} = 10\sqrt{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음과 같은 불평형 3상 4선식 회로에 대칭 3상 상전압 200 V를 가할 때, 중성선에 흐르는 전류 In[A]은? (단, Ra＝10 Ω, Rb＝5 Ω, Rc＝20 Ω이다)

  1. －5－j15√3
  2. －5＋j15√3
  3. －5－j20√3
  4. －5＋j20√3
(정답률: 47%)
  • 중성선에 흐르는 전류 $I_n$은 각 상에 흐르는 전류의 벡터 합으로 구할 수 있습니다. 각 상의 전압을 $\vec{V_a} = 200\angle 0^{\circ}$, $\vec{V_b} = 200\angle -120^{\circ}$, $\vec{V_c} = 200\angle 120^{\circ}$로 설정하여 계산합니다.
    ① [기본 공식]
    $$\vec{I_n} = -(\vec{I_a} + \vec{I_b} + \vec{I_c}) = -(\frac{\vec{V_a}}{R_a} + \frac{\vec{V_b}}{R_b} + \frac{\vec{V_c}}{R_c})$$
    ② [숫자 대입]
    $$\vec{I_n} = -(\frac{200\angle 0^{\circ}}{10} + \frac{200\angle -120^{\circ}}{5} + \frac{200\angle 120^{\circ}}{20})$$
    ③ [최종 결과]
    $$\vec{I_n} = -5 - j15\sqrt{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

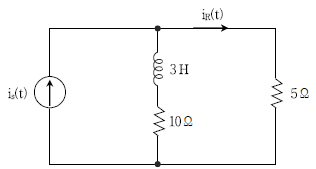

18. 다음 회로에서 전원전류 is(t)로 크기가 3 A인 스텝전류를 t＝0인 시점에 회로에 인가하였을 때, 저항 5 Ω에 흐르는 전류 iR(t) [A]는? (단, 모든 소자의 초기전류는 0이다)

  1. 1＋2e-3t
  2. 1＋2e-5t
  3. 2＋e-3t
  4. 2＋e-5t
(정답률: 57%)
  • 스위치가 닫힌 후의 과도 응답을 분석하는 문제입니다. $t=0$일 때 커패시터의 초기 전압은 $0\text{V}$이며, 최종 상태($t=\infty$)에서 전압은 전압원 $12\text{V}$와 저항들의 분배에 의해 $6\text{V}$가 됩니다. 시정수 $\tau$는 합성 저항 $R = 4\Omega \parallel 4\Omega = 2\Omega$과 $C = 250\text{mF}$의 곱으로 $\tau = 2 \times 0.25 = 0.5\text{s}$이며, 이에 따른 지수 항은 $e^{-t/0.5} = e^{-2t}$가 됩니다. 따라서 출력 전압은 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 R－L 회로에서 t＝0인 시점에 스위치(SW)를 닫았을 때에 대한 설명으로 옳은 것은?

  1. 회로에 흐르는 초기 전류(t＝0＋)는 1 A이다.
  2. 회로의 시정수는 10 ms이다.
  3. 최종적(t＝∞)으로 VR양단의 전압은 10 V이다.
  4. 최초(t＝0＋)의 VL 양단의 전압은 0 V이다.
(정답률: 61%)
  • RL 직렬회로에서 스위치를 닫은 후 시간이 충분히 흐르면($t=\infty$), 인덕터는 단락(Short) 상태가 되어 저항만 남게 됩니다.
    따라서 최종적으로 모든 전압은 저항 $V_R$에 걸리게 되어 $V_R = 10\text{ V}$가 됩니다.

    오답 노트
    회로에 흐르는 초기 전류: 인덕터의 성질로 인해 $t=0^+$에서 전류는 $0\text{ A}$입니다.
    회로의 시정수: $\tau = \frac{L}{R} = \frac{10\text{ mH}}{10\Omega} = 1\text{ ms}$입니다.
    최초의 $V_L$ 전압: $t=0^+$에서 인덕터는 개방 상태와 같아 전원 전압 $10\text{ V}$가 모두 걸립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

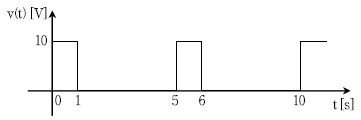

20. 다음과 같은 주기함수의 실효치 전압[V]은?

  1. 1
  2. √2
  3. 2
  4. √20
(정답률: 67%)
  • 주기함수의 실효치 전압은 한 주기 동안의 평균 전력(제곱의 평균)의 제곱근으로 계산합니다. 주기 $T=10$s 동안 전압이 $10$V인 구간은 $1$s입니다.
    ① [기본 공식] $V_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T} v(t)^2 dt}$
    ② [숫자 대입] $V_{rms} = \sqrt{\frac{1}{10} (10^2 \times 1)}$
    ③ [최종 결과] $V_{rms} = \sqrt{20}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
