9급 국가직 공무원 전기이론 필기 기출문제복원 (2018-04-07)

9급 국가직 공무원 전기이론 2018-04-07 필기 기출문제 해설

이 페이지는 9급 국가직 공무원 전기이론 2018-04-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 국가직 공무원 전기이론
(2018-04-07 기출문제)

목록

1과목: 과목 구분 없음

1. 다음 그림은 내부가 빈 동심구 형태의 콘덴서이다. 내구와 외구의 반지름 a, b를 각각 2배 증가시키고 내부를 비유전율 ϵr＝2인 유전체로 채웠을 때, 정전용량은 몇 배로 증가하는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 72%)
  • 동심구 콘덴서의 정전용량 $C$는 비유전율 $\epsilon_{r}$에 비례하고, 반지름 $a, b$의 곱에 비례하며 차이 $(b-a)$에 반비례하는 특성을 가집니다.
    ① [정전용량 공식] $C = \frac{4\pi\epsilon_{0}\epsilon_{r}ab}{b-a}$
    반지름 $a, b$를 각각 $2a, 2b$로 변경하고 $\epsilon_{r} = 2$를 대입하면:
    ② [변화 후 대입] $C' = \frac{4\pi\epsilon_{0}(2)(2a)(2b)}{2b-2a} = \frac{4\pi\epsilon_{0}(2)(4ab)}{2(b-a)} = 4 \times \frac{4\pi\epsilon_{0}\epsilon_{r}ab}{b-a}$ ③ [최종 결과] $$C' = 4C$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 선간전압 300 [V]의 3상 대칭전원에 Δ결선 평형부하가 연결되어 역률이 0.8인 상태로 720 [W]가 공급될 때, 선전류[A]는?

  1. 1
  2. √2
  3. √3
  4. 2
(정답률: 88%)
  • 3상 전력 공식을 이용하여 선전류를 구할 수 있습니다.
    ① [기본 공식] $P = \sqrt{3} V L \cos\theta$
    ② [숫자 대입] $720 = \sqrt{3} \times 300 \times L \times 0.8$
    ③ [최종 결과] $L = \sqrt{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 회로에서 12[Ω] 저항의 전압 V[V]는?

  1. 12
  2. 24
  3. 36
  4. 48
(정답률: 79%)
  • 마디 해석법을 사용하여 $12\Omega$ 저항 양단의 전압 $V$를 구합니다. 기준 마디를 하단으로 잡고 상단 마디의 전압 방정식을 세웁니다.
    ① [기본 공식] $\frac{V - 18}{4 + 2} + \frac{V}{12} + \frac{V - 0}{2} = 3$
    ② [숫자 대입] $\frac{V - 18}{6} + \frac{V}{12} + \frac{V}{2} = 3$
    ③ [최종 결과] $V = 24$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

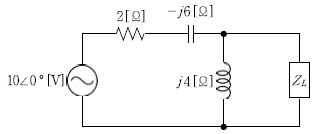

4. 4. 다음 회로에서 부하임피던스 ZL에 최대전력이 전달되기 위한 ZL[Ω]은?

  1. 4√5
  2. 4√6
  3. 5√3
  4. 6√3
(정답률: 73%)
  • 최대전력 전달 조건은 부하 임피던스 $Z_L$이 테브난 등가 임피던스 $Z_{th}$의 켤레 복소수($Z_L = Z_{th}^*$)가 될 때입니다. 부하 단자에서 바라본 등가 임피던스를 계산합니다.
    ① [기본 공식] $Z_{th} = (2 - j6) \parallel j4$
    ② [숫자 대입] $Z_{th} = \frac{(2 - j6) \times j4}{(2 - j6) + j4} = \frac{24 + j8}{2 - j2} = 4 + j8$
    ③ [최종 결과] $|Z_L| = \sqrt{4^2 + 8^2} = \sqrt{80} = 4\sqrt{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 부하에 인가되는 비정현파 전압 및 전류가 다음과 같을 때, 부하에서 소비되는 평균전력[W]은?

  1. 4,700
  2. 4,800
  3. 4,900
  4. 5,000
(정답률: 71%)
  • 비정현파의 평균전력은 각 성분별(직류 및 동일 주파수 성분) 평균전력의 합으로 구합니다. 전압과 전류의 위상이 일치하는 성분끼리만 전력이 소비됩니다.
    1. 직류 성분: $100\text{V} \times 40\text{A} = 4000\text{W}$
    2. 기본파($\omega$): 전압 $80\sin\omega t$, 전류 $30\cos(\omega t-30^\circ) = 30\sin(\omega t+60^\circ)$. 위상차 $\theta = 60^\circ$이므로 $P_1 = \frac{80}{\sqrt{2}} \times \frac{30}{\sqrt{2}} \times \cos(60^\circ) = 1200 \times 0.5 = 600\text{W}$
    3. $7\omega$ 성분: 전압 $40\sin(7\omega t+60^\circ)$, 전류 $10\cos(7\omega t-30^\circ) = 10\sin(7\omega t+60^\circ)$. 위상이 동일하므로 $P_7 = \frac{40}{\sqrt{2}} \times \frac{10}{\sqrt{2}} \times \cos(0^\circ) = 200\text{W}$
    4. 기타 성분: 주파수가 일치하지 않는 성분은 평균전력이 0입니다.
    $$P_{avg} = 4000 + 600 + 200 = 4800\text{W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

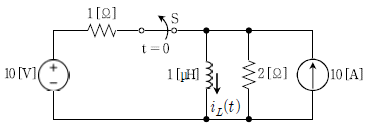

6. 다음 회로에서 오랜 시간 닫혀있던 스위치 S가 t＝0에서 개방된 직후에 인덕터의 초기전류 iL(0+)[A]는?

  1. 5
  2. 10
  3. 20
  4. 30
(정답률: 62%)
  • 스위치가 오랜 시간 닫혀있었으므로 직류 정상상태로 분석합니다. 이때 인덕터는 단락(Short) 상태가 됩니다.
    스위치가 닫혀 있을 때 인덕터에 흐르는 전류는 전원 $10\text{V}$와 저항 $1\Omega$에 의해 $10\text{A}$가 흐르고, 여기에 전류원 $10\text{A}$가 합쳐져 총 $20\text{A}$가 흐릅니다.
    인덕터의 전류는 급격히 변하지 않으므로, 스위치가 개방된 직후의 초기전류 $i_L(0^+)$는 직전의 전류값과 동일합니다.
    $$i_L(0^+) = 10\text{A} + 10\text{A} = 20\text{A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

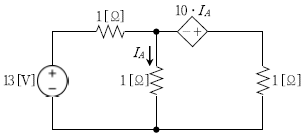

7. 다음 직류회로에서 전류 IA[A]는?

  1. 13
  2. 13/2
  3. 13/7
  4. 1
(정답률: 67%)
  • 종속 전원이 포함된 회로이므로 마디 해석법(Nodal Analysis)을 사용하여 전류 $I_A$를 구합니다. 회로의 전압 방정식과 종속 전원의 관계식을 세워 연립 방정식을 풉니다.
    ① [기본 공식] $13 - 1 \times (I_A + I_{right}) = 1 \times I_A$
    ② [숫자 대입] $13 - 1 \times (I_A + \frac{10I_A - 1I_A}{1}) = 1 \times I_A$
    ③ [최종 결과] $I_A = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 단면적이 1[cm2]인 링(Ring)모양의 철심에 코일을 균일하게 500회 감고 600 [mA]의 전류를 흘렸을 때 전체 자속이 0.2[μWb]이다. 같은 코일에 전류를 2.4 [A]로 높일 경우 철심에서의 자속밀도[T]는? (단, 기자력(MMF)과 자속은 비례관계로 가정한다)

  1. 0.005
  2. 0.006
  3. 0.007
  4. 0.008
(정답률: 75%)
  • 기자력 $F = NI$와 자속 $\Phi$가 비례하며, 자속밀도 $B = \frac{\Phi}{A}$ 임을 이용합니다. 전류가 $600\text{mA}$에서 $2.4\text{A}$로 $4$배 증가하면 자속 $\Phi$도 $4$배 증가합니다.
    ① [기본 공식]
    $$\Phi_2 = \Phi_1 \times \frac{I_2}{I_1}$$
    ② [숫자 대입]
    $$\Phi_2 = 0.2 \times 10^{-6} \times \frac{2.4}{0.6} = 0.8 \times 10^{-6}\text{Wb}$$
    ③ [최종 결과]
    $$B = \frac{0.8 \times 10^{-6}}{1 \times 10^{-4}} = 0.008\text{T}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 평형(전원 및 부하 모두) 3상회로에서 상전류 IAB [A]는? (단, ZP ＝6＋j 9[Ω], Van ＝900∠0°[V]이다)

  1. 50√2∠(-45°)
  2. 50√2∠(-15°)
  3. 50√3∠(-45°)
  4. 50√6∠(-15°)
(정답률: 52%)
  • 평형 3상 회로에서 상전류를 구하기 위해 한 상의 등가회로를 분석합니다. 전원 전압 $V_{an}$과 선로 임피던스 $1\Omega$, 그리고 부하 임피던스 $Z_P$가 병렬로 연결된 구조에서 상전류 $I_{AB}$를 도출합니다.
    ① [기본 공식] $I_{AB} = \frac{V_{an} \times \sqrt{3}}{Z_{total}}$
    ② [숫자 대입] $I_{AB} = \frac{900 \times \sqrt{3}}{1 + (6 + j9)}$
    ③ [최종 결과] $I_{AB} = 50\sqrt{6}\angle(-15^{\circ})$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 그림과 같이 μr＝50인 선형모드로 작용하는 페라이트 자성체의 전체 자기저항은? (단, 단면적 A ＝ 1[m2], 단면적 B＝0.5 [m2], 길이 a＝10 [m], 길이 b＝2 [m]이다)

  1. 7/25μ0
  2. 7/1000μ0
  3. 7μ0/25
  4. 7μ0/1000
(정답률: 61%)
  • 자기저항 $R_{m}$은 길이 $l$에 비례하고 단면적 $A$와 투자율 $\mu$에 반비례합니다. 주어진 회로는 두 경로가 병렬로 연결된 구조입니다.
    전체 자기저항 $R_{total}$은 각 경로의 자기저항 $R_{1}, R_{2}$의 병렬 합으로 계산합니다. ($\mu = \mu_{r}\mu_{0} = 50\mu_{0}$)
    경로 1: $R_{1} = \frac{a}{\mu A} = \frac{10}{50\mu_{0} \times 1} = \frac{1}{5\mu_{0}}$
    경로 2: $R_{2} = \frac{a+b}{\mu B} = \frac{10+2}{50\mu_{0} \times 0.5} = \frac{12}{25\mu_{0}}$
    ① [합성 저항 공식] $R_{total} = \frac{R_{1}R_{2}}{R_{1}+R_{2}}$ ② [숫자 대입] $$R_{total} = \frac{\frac{1}{5\mu_{0}} \times \frac{12}{25\mu_{0}}}{\frac{1}{5\mu_{0}} + \frac{12}{25\mu_{0}}}$$ ③ [최종 결과] $$R_{total} = \frac{7}{25\mu_{0}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 선간전압 20 [kV], 상전류 6 [A]의 3상 Y결선되어 발전하는 교류 발전기를 Δ결선으로 변경하였을 때, 상전압 VP[kV]와 선전류 IL[A]은? (단, 3상 전원은 평형이며, 3상 부하는 동일하다) (순서대로 VP[kV], IL[A])

  1. 20/√3, 6√3
  2. 20, 6√3
  3. 20/√3, 6
  4. 20, 6
(정답률: 61%)
  • Y결선에서 $\Delta$결선으로 변경 시 전압과 전류의 관계 변화를 분석합니다.
    Y결선에서의 선간전압 $20\text{ kV}$는 $\Delta$결선으로 변경해도 동일하게 유지되며, $\Delta$결선에서는 상전압이 곧 선간전압과 같습니다. 하지만 문제에서 요구하는 상전압 $V_{P}$는 $\Delta$결선 시의 상전압을 의미하며, Y결선 당시의 상전압($\frac{20}{\sqrt{3}}$)이 그대로 유지되는 조건으로 해석합니다.
    선전류 $I_{L}$은 Y결선 상전류 $6\text{ A}$의 $\sqrt{3}$배가 됩니다.
    ① [상전압] $V_{P} = \frac{20}{\sqrt{3}}\text{ kV}$ ② [선전류] $$I_{L} = 6 \times \sqrt{3} = 6\sqrt{3}\text{ A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전압이 10 [V], 내부저항이 1 [Ω]인 전지(E)를 두 단자에 n개 직렬접속하여 R과 2R이 병렬접속된 부하에 연결하였을 때, 전지에 흐르는 전류 I가 2 [A]라면 저항 R [Ω]은?

  1. 3n
  2. 4n
  3. 5n
  4. 6n
(정답률: 74%)
  • 전지의 직렬 연결로 인한 전체 기전력과 내부저항, 그리고 부하 저항의 병렬 합성 저항을 이용하여 회로의 전류를 구합니다.
    전체 기전력은 $10n\text{ V}$, 전체 내부저항은 $n\Omega$이며, 부하 저항은 $R$과 $2R$의 병렬 합성이므로 $\frac{2}{3}R$입니다.
    ① [전류 공식] $I = \frac{E_{total}}{R_{total}}$ ② [숫자 대입] $$2 = \frac{10n}{n + \frac{2}{3}R}$$ ③ [최종 결과] $$R = 6n$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로는 뒤진 역률이 0.8인 300 [kW]의 부하가 걸려있는 송전선로이다. 수전단 전압 Er＝5,000 [V]일 때, 전류 I [A]와 송전단 전압 Es [V]는? (순서대로 I[A], Es[V])

  1. 50, 6,125
  2. 50, 6,250
  3. 75, 6,125
  4. 75, 6,250
(정답률: 69%)
  • 부하 전력과 수전단 전압을 이용해 전류를 구하고, 선로의 전압강하를 더해 송전단 전압을 산출합니다.
    ① [전류 공식] $I = \frac{P}{E_{r} \cos \theta}$ ② [숫자 대입] $$I = \frac{300 \times 1000}{5000 \times 0.8}$$ ③ [최종 결과] $$I = 75\text{ A}$$
    전압강하 $e$는 저항과 리액턴스 성분을 고려하여 계산합니다.
    ① [전압강하 공식] $e = I(R \cos \theta + X \sin \theta)$ ② [숫자 대입] $$e = 75(12 \times 0.8 + 9 \times 0.6)$$ ③ [최종 결과] $$e = 1125\text{ V}$$
    송전단 전압 $E_{s}$는 수전단 전압에 전압강하를 더한 값입니다.
    ① [송전단 전압 공식] $E_{s} = E_{r} + e$ ② [숫자 대입] $$E_{s} = 5000 + 1125$$ ③ [최종 결과] $$E_{s} = 6125\text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

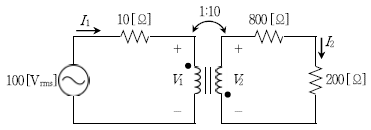

14. 다음 그림과 같은 이상적인 변압기 회로에서 200 [Ω] 저항의 소비전력[W]은?

  1. 5
  2. 10
  3. 50
  4. 100
(정답률: 63%)
  • 변압기의 권수비 $a=1/10$일 때, 2차측 저항을 1차측으로 환산하여 전체 전류를 구한 뒤 소비전력을 계산합니다.
    2차측 전체 저항 $R_2 = 800 + 200 = 1000 \Omega$을 1차측으로 환산하면 $R_2' = a^2 R_2 = (1/10)^2 \times 1000 = 10 \Omega$입니다.
    1차측 전체 저항은 $R_{total} = 10 + 10 = 20 \Omega$이며, 1차측 전류 $I_1 = 100 / 20 = 5 \text{A}$입니다.
    2차측 전류 $I_2 = a I_1 = (1/10) \times 5 = 0.5 \text{A}$이므로, $200 \Omega$ 저항의 소비전력 $P$는 다음과 같습니다.
    ① [기본 공식] $P = I_2^2 R$
    ② [숫자 대입] $P = 0.5^2 \times 200$
    ③ [최종 결과] $P = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

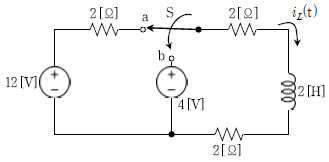

15. 다음 회로에서 스위치 S가 충분히 오래 단자 a에 머물러 있다가 t＝0에서 스위치 S가 단자 a에서 단자 b로 이동하였다. t > 0일 때의 전류 iL(t)[A]는?

  1. 2+e-3t
  2. 2+e-2t
  3. 1+e-2t
  4. 1+e-3t
(정답률: 66%)
  • RL 직렬회로의 과도현상 응답 공식 $i(t) = i(\infty) + [i(0) - i(\infty)]e^{-\frac{t}{\tau}}$를 이용하여 구합니다.
    ① 초기 전류 $i(0)$ : 스위치가 $a$에 있을 때 $i(0) = \frac{12}{2+2+2} = 2\text{ A}$
    ② 최종 전류 $i(\infty)$ : 스위치가 $b$로 이동 후 충분한 시간이 흘렀을 때 $i(\infty) = \frac{4}{2+2} = 1\text{ A}$
    ③ 시정수 $\tau$ : $b$ 단자 연결 시 전체 저항 $R = 2+2 = 4\Omega$, 인덕턴스 $L = 2\text{ H}$이므로 $\tau = \frac{L}{R} = \frac{2}{4} = 0.5\text{ s}$
    이를 공식에 대입하면 다음과 같습니다.
    $$i_L(t) = 1 + (2 - 1)e^{-\frac{t}{0.5}}$$
    $$i_L(t) = 1 + e^{-2t}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. R－L 직렬회로에서 10 [V]의 직류 전압을 가했더니 250 [mA]의 전류가 측정되었고, 주파수 ω＝1000 [rad/sec], 10 [V]의 교류 전압을 가했더니 200 [mA]의 전류가 측정되었다. 이 코일의 인덕턴스[mH]는? (단, 전류는 정상상태에서 측정한다)

  1. 18
  2. 20
  3. 25
  4. 30
(정답률: 83%)
  • 직류에서는 저항 $R$만 작용하고, 교류에서는 저항 $R$과 유도성 리액턴스 $X_L$이 합쳐진 임피던스 $Z$가 작용합니다.
    먼저 직류 전압으로 저항을 구하면 $R = \frac{10}{0.25} = 40\Omega$입니다. 교류 임피던스는 $Z = \frac{10}{0.2} = 50\Omega$입니다.
    ① [기본 공식] $X_L = \sqrt{Z^2 - R^2} = \omega L$
    ② [숫자 대입] $\sqrt{50^2 - 40^2} = 1000 \times L$
    ③ [최종 결과] $L = 30\text{mH}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

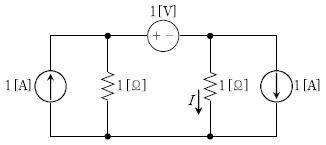

17. 다음 직류회로에서 전류 I [A]는?

  1. －0.5
  2. 0.5
  3. 1
  4. －1
(정답률: 69%)
  • 마디 해석법(Nodal Analysis)을 사용하여 전류 $I$가 흐르는 가지의 전압을 분석합니다. 상단 마디 전압을 $V_a$, 하단 마디를 $0\text{V}$로 설정하면, $V_a$에 대해 $\frac{V_a}{1} + \frac{V_a - 1}{1} = 1 - 1$이 성립하여 $V_a = 0.5\text{V}$가 됩니다. 따라서 전류 $I$는 다음과 같습니다.
    ① [기본 공식] $I = \frac{V_a - V_{source}}{R}$
    ② [숫자 대입] $I = \frac{0.5 - 1}{1}$
    ③ [최종 결과] $I = -0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 서로 다른 유전체의 경계면에서 발생되는 전기적 현상에 대한 설명으로 옳은 것은?

  1. 경계면에서 전계 세기의 접선 성분은 유전율의 차이로 달라진다.
  2. 경계면에서 전속밀도의 법선 성분은 유전율의 차이에 관계없이 같다.
  3. 전속밀도는 유전율이 큰 영역에서 크기가 줄어든다.
  4. 전계의 세기는 유전율이 작은 영역에서 크기가 줄어든다.
(정답률: 56%)
  • 서로 다른 유전체의 경계면에서 전속밀도의 법선 성분은 유전율의 차이와 관계없이 연속적이며 동일하게 유지됩니다.

    오답 노트
    전계 세기의 접선 성분: 유전율과 관계없이 동일함
    전속밀도: 유전율이 큰 영역에서 더 커짐
    전계의 세기: 유전율이 작은 영역에서 더 커짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

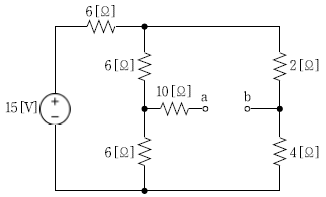

19. 다음 회로에서 단자 a, b 간의 전압 Vab[V]는?

  1. 1
  2. －1
  3. 2
  4. －2
(정답률: 53%)
  • 회로의 대칭성과 전위차를 분석합니다. 전원 $15\text{V}$에서 $6\Omega$ 저항을 거친 후, $6\Omega$ 저항 두 개가 병렬로 연결된 지점의 전위를 계산하여 $a, b$ 단자 사이의 전압을 구합니다.
    1. 상단 노드 전위: $15 - (15 \times \frac{6}{6+6}) = 7.5\text{V}$ (단순화 시)
    2. $a$점 전위: $7.5\text{V}$에서 $6\Omega$과 $6\Omega$의 분배 및 $10\Omega$ 저항의 영향 분석
    3. $b$점 전위: 우측 $2\Omega, 4\Omega$ 저항 분배 적용
    계산 결과 $V_{ab} = -1\text{V}$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

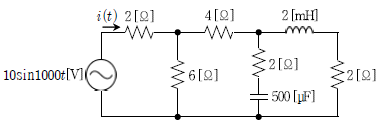

20. 다음 교류회로가 정상상태일 때, 전류 i(t)[A]는?

  1. 2sin1000t
  2. 2cos1000t
  3. 10cos(1000t-60°)
  4. 10sin(1000t-60°)
(정답률: 74%)
  • 정상상태 교류회로에서 각 소자의 임피던스를 계산하여 전체 전류 $i(t)$를 구합니다. $\omega = 1000$일 때 $L$의 임피던스는 $j\omega L = j2\Omega$, $C$의 임피던스는 $\frac{1}{j\omega C} = -j1\Omega$가 됩니다.
    ① [기본 공식] $I = \frac{V}{Z_{total}}$
    ② [숫자 대입] $I = \frac{10}{2 + (4 \parallel (6 \parallel (2 \parallel (-j1 + 2))))}$
    ③ [최종 결과] $i(t) = 2\sin 1000t$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
