설비보전기사(구) 필기 기출문제복원 (2021-09-12)

설비보전기사(구) 2021-09-12 필기 기출문제 해설

이 페이지는 설비보전기사(구) 2021-09-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

설비보전기사(구)
(2021-09-12 기출문제)

목록

1과목: 설비 진단 및 계측

1. 진동전달 경로차단에서 사용되는 일반적인 방법에 대한 설명으로 옳은 것은?

  1. 2단계 진동제어는 저주파 진동제어에 역효과를 줄 수 있다.
  2. 스프링형 진동 차단기는 강성이 충분히 높아야 한다.
  3. 진동체에 질량을 가하여 고유진동수를 높이면 효과적이다.
  4. 스프링형 진동 차단기에 사용하는 스프링은 고유진동수가 가능한 높아야 한다.
(정답률: 68%)
  • 2단계 진동제어는 추가적인 제어 단계가 특정 조건에서 저주파 진동을 오히려 증폭시킬 수 있는 위험이 있어 설계 시 주의가 필요합니다.

    오답 노트
    스프링형 진동 차단기는 강성이 충분히 높아야 한다: 강성이 너무 높으면 진동 전달이 증가함
    진동체에 질량을 가하여 고유진동수를 높이면 효과적이다: 질량을 늘리면 고유진동수는 낮아짐
    스프링형 진동 차단기에 사용하는 스프링은 고유진동수가 가능한 높아야 한다: 고유진동수가 낮아야 진동 절연 효과가 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 마스킹 효과에 관한 설명으로 틀린 것은?

  1. 저음이 고음을 잘 마스킹 한다.
  2. 두 음의 주파수가 비슷할 때는 마스킹 효과가 대단히 작아진다.
  3. 마스킹 효과는 음파의 간섭에 의해 일어나는 현상이다.
  4. 두 음의 주파수가 거의 같을 때는 맥동이 생겨 마스킹 효과가 감소한다.
(정답률: 62%)
  • 마스킹 효과는 큰 소리로 인해 다른 소리가 들리지 않게 되는 현상으로, 두 음의 주파수가 비슷할수록 마스킹 효과가 더 커집니다.

    오답 노트
    저음이 고음을 잘 마스킹 한다: 옳은 설명
    마스킹 효과는 음파의 간섭에 의해 일어나는 현상이다: 옳은 설명
    두 음의 주파수가 거의 같을 때는 맥동이 생겨 마스킹 효과가 감소한다: 옳은 설명
  • 2번. 정답
    두 음의 주파수가 비슷할 때는 마스킹 효과가 약해지는것이 아니라 강해지며,
    두 음의 주파수가 서로 가까울수록, 높은 주파수의 소리가 낮은 주파수의 소리를 가리는 경향이 강해짐.
    이는 청각 시스템이 비슷한 주파수 대역의 소리를 동시에 처리하기 때문에 발생.
    또한, 두 음의 스펙트럼이 겹치는 부분이 많을수록 마스킹 효과가 강해진다

    1번. 부연설명
    저음은 고음을 마스킹하지만, 고음은 저음을 마스킹하지 않는다.
    달팽이관속의 섬모를 진동시킴으로써 인간은 음파를 감지합니다.
    이때 고음은 입구부근의 섬모가 담당하며, 저음은 안쪽의 섬모가
    담당하고 있습니다.

    즉 저음은 달팽이관의 안쪽까지 진동시키기 때문에 입구의 고음부에도
    영향을 미칩니다.
    한편 고음에 의한 진동은 안쪽까지 전달되지 않기 때문에 고음은 저음을
    마스킹하지 않습니다. 이렇게 생각할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 간이진단 기술이 아닌 것은?

  1. 점검원이 수행하는 점검 기술
  2. 운전자에 의한 설비감시 기술
  3. 설비의 결함 진전을 예측하는 예측 기술
  4. 사람 접근이 가능한 설비를 대상으로 하는 점검 기술
(정답률: 79%)
  • 간이진단은 비전공자라도 일정 교육과 경험을 통해 수행할 수 있는 기초적인 점검 기술입니다. 반면, 설비의 결함 진전을 예측하는 예측 기술은 고도의 전문 지식과 다년간의 숙련된 노하우가 필요하므로 간이진단 기술의 범주에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 진동의 측정 단위로 적절하지 않은 것은?

  1. m
  2. m/s
  3. m/s2
  4. m2/s2
(정답률: 83%)
  • 진동은 물체가 평형 상태를 중심으로 반복 운동하는 현상으로, 주로 변위($m$), 속도($m/s$), 가속도($m/s^{2}$)의 세 가지 단위로 측정합니다.

    오답 노트
    $m^{2}/s^{2}$: 진동 측정에 사용되지 않는 단위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 진동파형에서 양진폭(피크-피크)을 Vp-p라 할 때 실효값(VRMS)은?

(정답률: 71%)
  • 정현파에서 실효값은 최대값의 $\frac{1}{\sqrt{2}}$배입니다. 양진폭 $V_{p-p}$는 최대값 $V_{max}$의 2배이므로, 이를 이용하여 실효값을 구합니다.
    ① [기본 공식] $V_{RMS} = \frac{V_{max}}{\sqrt{2}} = \frac{V_{p-p}}{2\sqrt{2}}$
    ② [숫자 대입] $V_{RMS} = \frac{1}{2\sqrt{2}} V_{p-p}$
    ③ [최종 결과] $V_{RMS} = \frac{1}{2\sqrt{2}} V_{p-p}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 탄성변형을 이용하는 변환기가 아닌 것은?

  1. 벨로스
  2. 스프링
  3. 벤투리관
  4. 부르동관
(정답률: 68%)
  • 벤투리관은 관의 직경 변화에 따른 유체의 압력 차이를 이용하여 유량을 측정하는 장치이므로, 재료의 탄성변형을 이용하는 변환기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 방진에 사용되는 패드의 종류 중 많은 수의 모세관을 포함하고 있어 습기를 흡수하려는 경향이 있으며 PVC 등 플라스틱 재료를 밀폐해서 사용하는 재료는?

  1. 강철
  2. 코르크
  3. 스펀지 고무
  4. 파이버 글라스
(정답률: 79%)
  • 파이버 글라스는 많은 수의 모세관을 포함하고 있어 습기를 흡수하려는 경향이 있으며, PVC 등 플라스틱 재료를 밀폐하여 사용하여 방진 패드로 활용되는 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 소음계로 소음 측정 시 주의사항으로 틀린 것은?

  1. 청감보정회로를 사용한다.
  2. 반사음 영향에 대한 대책을 세운다.
  3. 암소음 영향에 대한 보정값을 고려한다.
  4. 변동이 적은 소음은 fast에 변동이 심한 소음은 slow에 놓고 측정한다.
(정답률: 87%)
  • 소음계의 시간 가중치 설정은 소음의 변동 특성에 따라 결정해야 합니다. 변동이 심한 소음은 빠르게 반응하는 Fast 모드로, 변동이 적은 소음은 평균값을 측정하는 Slow 모드로 설정하여 측정하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 유체의 동력학적 성질을 이용하여 유량 또는 유속을 압력으로 변환하는 차압 검출 기구가 아닌 것은?

  1. 노즐
  2. 부르동관
  3. 오리피스
  4. 벤투리관
(정답률: 53%)
  • 부르동관은 내부 압력이 증가할 때 관이 펴지려는 성질을 이용해 압력을 변위로 변환하는 수압 요소입니다.

    오답 노트
    노즐, 오리피스, 벤투리관: 유체의 동력학적 성질을 이용해 유량/유속을 압력으로 변환하는 차압 검출 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 진동의 에너지를 표현하는 값으로 가장 적절한 것은?

  1. 실효값
  2. 편진폭
  3. 양진폭
  4. 평균값
(정답률: 87%)
  • 진동의 에너지는 진폭의 제곱에 비례하며, 주기적인 진동 신호에서 에너지의 크기를 대표하여 표현하는 값은 실효값(RMS)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 와전류형 변위센서를 사용하여 측정할 수 없는 것은?

  1. 회전수
  2. 가속도 진동
  3. 축(shaft)의 팽창량
  4. 축(shaft)의 중심 변화
(정답률: 56%)
  • 와전류형 변위센서는 물체와의 거리 변화를 측정하는 센서이므로 회전수, 팽창량, 중심 변화 등은 측정 가능하지만, 가속도 진동은 전용 가속도 센서를 사용하여 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주파수 변환 신호 처리 시 발생하는 에러 현상으로 어떤 최고 입력 주파수를 설정했을 때 이보다 높은 주파수 성분을 가진 신호를 입력한 경우에 생기는 문제를 뜻하는 현상은?

  1. 확대(zooming)
  2. 엘리어싱(aliasing)
  3. 필터링(filtering)
  4. 시간 와인더(time winder)
(정답률: 82%)
  • 엘리어싱(aliasing)은 샘플링 주파수의 절반인 나이퀴스트 주파수보다 높은 주파수 성분이 입력되었을 때, 이를 저주파 성분으로 잘못 인식하여 발생하는 주파수 혼동 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 진동의 종류별 설명으로 틀린 것은?

  1. 선형 진동 : 진동의 진폭이 증가함에 따라 모든 진동계가 운동하는 방식이다.
  2. 자유 진동 : 외란이 가해진 후 계가 스스로 진동을 하고 있는 경우이다.
  3. 비감쇠 진동 : 대부분의 물리계에서 감쇠의 양이 매우 적어 공학적으로 감쇠를 무시한다.
  4. 규칙 진동 : 기계 회전부에 생기는 불평형, 커플링부의 중심 어긋남 등의 원인으로 발생하는 진동이다.
(정답률: 54%)
  • 선형 진동은 진폭의 증가 여부와 상관없이 진동계의 기본 요소들이 모두 선형적으로 작동할 때 발생하는 진동을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 조절계의 제어동작에서 입력에 비례하는 크기의 출력을 내는 제어 방식은?

  1. 비례제어
  2. 적분제어
  3. 미분제어
  4. ON-OFF제어
(정답률: 80%)
  • 제어 대상의 편차값에 비례하는 조작량을 통해 제어를 수행하는 방식이 비례제어입니다.

    오답 노트
    적분제어: 잔류 편차를 제거하여 오차를 줄임
    미분제어: 편차의 변화율에 반응하여 지연 시간을 단축
    ON-OFF제어: 조작량을 0 또는 1로만 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 고유진동수와 강제진동수가 일치할 경우 진폭이 크게 발생하는 현상은?

  1. 공진
  2. 풀림
  3. 상호간섭
  4. 캐비테이션
(정답률: 84%)
  • 외부에서 가해지는 강제진동수가 시스템 고유의 진동수와 일치하여 에너지가 증폭되고 진폭이 최대가 되는 현상을 공진이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 면적식 유량계의 특징으로 틀린 것은?

  1. 압력 손실이 적다.
  2. 기체 유량을 측정할 수 없다.
  3. 부식성 액체의 측정이 가능하다.
  4. 액체 중에 기포가 들어가면 오차가 생기므로 기포 빼기가 필요하다.
(정답률: 70%)
  • 면적식 유량계는 액체뿐만 아니라 기체 유량의 측정도 가능합니다.

    오답 노트
    압력 손실: 적은 편임
    부식성 액체: 측정 가능함
    기포 영향: 오차 발생으로 제거 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 열전온도계(thermo electric pyrometer)에 관한 설명 중 틀린 것은?

  1. 구리와 콘스탄탄의 이종재를 결합하여 200~300℃ 정도의 저온용으로 사용한다.
  2. 다른 금속을 접합하여 양단의 온도차에 의해 발생되는 기전력을 이용한다.
  3. 온도차에 의해 발생되는 열기전력 현상을 톰슨 효과(Thomson effect)라 한다.
  4. 백금로듐과 백금의 이종재를 결합하면 1000℃ 이상에서도 사용할 수 있다.
(정답률: 78%)
  • 두 개의 서로 다른 금속 접합부의 온도 차에 의해 기전력이 발생하는 현상은 제벡 효과(Seebeck effect)입니다.

    오답 노트
    톰슨 효과: 동일한 금속 내 부분적 온도차가 있을 때 전류를 흘리면 발열 또는 흡열이 일어나는 현상
  • 제벡효과
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 정현파의 최댓값을 기준으로 진동의 크기가 1일 때 실효값의 크기는?

  1. 2
  2. 1/2
  3. 1/√2
  4. 1/π
(정답률: 81%)
  • 정현파에서 실효값은 최댓값을 $\sqrt{2}$로 나눈 값으로 정의합니다.
    ① [기본 공식] $V_{rms} = \frac{V_{max}}{\sqrt{2}}$
    ② [숫자 대입] $V_{rms} = \frac{1}{\sqrt{2}}$
    ③ [최종 결과] $V_{rms} = \frac{1}{\sqrt{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 음의 발생에 대한 설명으로 틀린 것은?

  1. 기계 본체의 진동에 의한 소리는 이차고체음이다.
  2. 음의 발생은 크게 고체음과 기체음 두가지로 분류할 수 있다.
  3. 선풍기 또는 송풍기 등에서 발생하는 음은 난류음이다.
  4. 기류음은 물체의 진동에 의한 기계적 원인으로 발생한다.
(정답률: 70%)
  • 기류음은 물체의 진동이 아니라, 공기의 압력 변화와 같은 유체역학적 원인에 의해 직접적으로 발생하는 소음입니다.

    오답 노트
    기계 본체 진동 소리: 이차고체음
    음의 분류: 고체음과 기체음
    선풍기/송풍기 소음: 난류음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 소음기의 내면에 파이버 글라스(fiber glass)와 암면 등과 같은 섬유성 재료를 부착하여 소음을 감소시키는 장치는?

  1. 팽창형 소음기
  2. 간섭형 소음기
  3. 공명형 소음기
  4. 흡음형 소음기
(정답률: 86%)
  • 파이버 글라스나 암면과 같은 섬유성 재료는 소리 에너지를 흡수하여 열에너지로 변환시키는 성질이 있습니다. 이처럼 내면에 흡음재를 부착하여 소음을 감소시키는 장치를 흡음형 소음기라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비관리

21. 설비번호의 표시방법과 설비대장에 대한 설명으로 옳지 않은 것은?

  1. 설비번호는 1매만 만든다.
  2. 설비번호 부착은 눈에 잘 띄는 곳에 확실하고 견고하게 해야 한다.
  3. 설비대장은 설비에 대한 개략적인 크기와 개략적인 기능 등을 기재한다.
  4. 설비대장은 모든 설비 중 제조일자로부터 5년이 지난 장비로서 관리가 필요한 설비만 선택적으로 작성하여 효율적으로 관리한다.
(정답률: 78%)
  • 설비대장은 설비의 입고부터 설치, 스펙, 구입 가격, 제조업체 연락처 등 세부 사항을 명문화하여 관리하는 이력서와 같은 개념입니다. 따라서 특정 기간이 지난 장비만 선택적으로 작성하는 것이 아니라, 모든 설비를 체계적으로 관리하여 담당자가 바뀌더라도 원활한 인수인계가 가능하도록 작성해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 설비의 잠재열화현상을 파악하기 위해 측정설비를 이용하여 직접 설비를 감지하는 보전방법은?

  1. 예지보전(Predictive Maintenance)
  2. 예방보전(Preventive Maintenance)
  3. 개량보전(Corrective Maintenance)
  4. 보전예방(Maintenance Prevention)
(정답률: 60%)
  • 예지보전(Predictive Maintenance)은 측정 설비를 통해 설비의 상태를 감시하여 잠재된 열화 현상을 파악하고, 상태 기준(CBM)에 따라 보전 주기를 결정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 뜻이 있는 기호법의 대표적인 것으로서 항목의 첫 글자나 그 밖의 문자를 기호로 하는 방법은?

  1. 순번식 기호법
  2. 기억식 기호법
  3. 세구분식 기호법
  4. 삼진분류 기호법
(정답률: 81%)
  • 기억식 기호법은 항목의 첫 글자나 특정 문자를 사용하여 사용자가 그 의미를 쉽게 기억할 수 있도록 하는 뜻이 있는 기호법의 대표적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 생산의 3요소가 아닌 것은?

  1. 사람
  2. 설비
  3. 재료
  4. 생산성
(정답률: 72%)
  • 생산의 3요소는 사람(Man), 설비(Machine), 재료(Material)입니다. 여기에 공법(Method)을 추가하여 흔히 제조 현장에서는 4M이라고 부릅니다.

    오답 노트
    생산성: 생산의 요소가 아니라, 투입 대비 산출의 효율을 나타내는 결과 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 설비배치의 목적으로 틀린 것은?

  1. 생산량 증가
  2. 생산 원가 절감
  3. 생산인력의 증가
  4. 우량품 제조 및 설비비 절감
(정답률: 83%)
  • 설비배치는 설비와 장비를 효율적으로 배치하여 생산량을 증가시키고, 생산 원가 및 설비비를 절감하며, 우량품을 제조하는 것을 목적으로 합니다.

    오답 노트
    생산인력의 증가: 설비배치는 인력을 효율적으로 활용하거나 자동화를 통해 최적화하는 것이 목적이지, 인력 자체를 늘리는 것이 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 지그와 고정구(jig and fixture), 금형, 절삭공구, 검사구(gauge) 등 각종의 공구를 통칭하는 용어는?

  1. 치공구
  2. 계측공구
  3. 공작기계
  4. 제작공구
(정답률: 82%)
  • 지그와 고정구, 금형, 절삭공구, 검사구 등 가공 및 조립 과정에서 제품을 고정하거나 안내하고 검사하는 데 사용하는 각종 공구를 통칭하여 치공구라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 자주 보전 활동에 대한 설명으로 거리가 가장 먼 것은?

  1. 자주 보전은 미리 작성한 보전카렌더에 의해 전개해나가는 활동이다.
  2. 총점검단계는 설비의 기능과 구조를 알 수 있게 하는 활동이다.
  3. 초기청소를 통해 오염의 발생 원인을 찾는다.
  4. 발생 원인과 공간 개소대책은 자주 보전의 중요 활동요소이다.
(정답률: 62%)
  • 자주 보전 활동은 TPM의 기본 개념을 설비 부문에 적용한 것으로, 운전자가 소집단 활동을 통해 전원 참가하여 스스로 전개해 나가는 활동입니다. 따라서 미리 작성된 보전카렌더에 의존하여 수동적으로 전개한다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 프로젝트의 착수에서 완성에 이르는 일반적인 순서 중 프로젝트의 가치가 평가되는 단계는?

  1. 연구개발
  2. 조달과 건설
  3. 프로젝트 확립
  4. 경제성의 결정
(정답률: 71%)
  • 프로젝트의 일반적인 진행 과정에서 해당 프로젝트가 투입 비용 대비 얼마나 효율적인지, 즉 경제적 가치가 있는지를 판단하고 평가하는 단계는 경제성의 결정 단계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. TPM의 다섯 가지 활동에 해당하지 않는 것은?

  1. 대집단 활동을 통해 PM추진
  2. 설비의 효율화를 위한 개선 활동
  3. 최고 경영층부터 제일선까지 전원 참가
  4. 설비에 관계하는 사람이 빠짐없이 활동
(정답률: 73%)
  • TPM(전사적 생산보전)은 보전 부서만의 업무에서 벗어나 최고 경영층부터 현장 작업자까지 전 종업원이 참여하여 불량 제로, 재해 제로를 추구하는 기업 혁신 운동입니다. 이는 소집단 활동을 중심으로 추진되는 것이 특징이며, 대집단 활동을 통해 PM을 추진한다는 설명은 TPM의 활동 방향과 맞지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설비를 목적에 따라 분류할 때 유틸리티설비에 해당되는 것은?

  1. 운반 장치
  2. 발전 설비
  3. 항만 설비
  4. 서비스 숍
(정답률: 72%)
  • 유틸리티 설비란 생산 공정에 필요한 에너지나 원료를 공급하는 보조 설비를 말하며, 대표적으로 증기, 전기(발전 설비), 공업용수, 냉수, 불활성가스, 연료 등이 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 기체연료의 특징에 해당하지 않는 것은?

  1. 화염의 흑도가 낮고 방사열이 적다.
  2. 황을 제거하고 나서 사용해야 한다.
  3. 예열에 의한 열효율 상승이 비교적 용이하다.
  4. 조금 많은 공기의 공급으로 완전연소가 가능하다.
(정답률: 66%)
  • 기체연료는 회분(Ash)이나 황(S) 성분이 거의 없기 때문에 매연이나 $SO_2$ 발생이 거의 없는 것이 특징입니다. 따라서 황을 제거하고 나서 사용해야 한다는 설명은 기체연료의 특징이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 어떤 설비가 i개의 부품으로 직렬 연결되어 있을 때, 평균고장(수리)시간(MTTR)을 나타내는 식은?

(정답률: 64%)
  • 평균수리시간(MTTR)은 수리에 걸린 총 시간의 합을 총 고장 횟수로 나눈 값입니다. 직렬 연결된 설비의 경우, 각 부품의 고장률($\lambda_i$)과 수리시간을 가중 평균하여 계산합니다.
    $$\frac{\sum \lambda_i \sum \text{수리시간}_i}{\sum \lambda_i}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

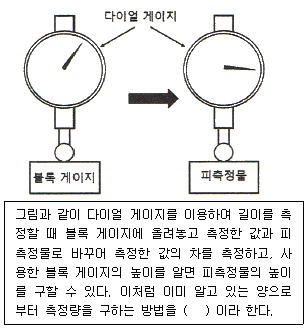

33. 다음 설명에서 괄호 안에 해당하는 측정방식의 종류는?

  1. 편위법
  2. 영위법
  3. 치환법
  4. 보상법
(정답률: 69%)

  • 이미 알고 있는 표준 길이인 블록 게이지를 피측정물로 바꾸어 측정값의 차이를 구함으로써 측정량을 산출하는 방식은 대표적인 비교측정법인 치환법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 품질불량은 설비, 가공조건 및 인적 요소에 의해 발생한다고 볼 수 있는데 이러한 불량을 “0”으로 달성하기 위한 접근 방법이 아닌 것은?

  1. 교육·훈련 철저
  2. 설비 개량능력 개발
  3. 설비 등급에 따른 보전방식 결정
  4. 설비의 유연성으로 설비능력 확보
(정답률: 52%)
  • 품질불량 제로를 달성하기 위한 품질보전 접근방법은 교육·훈련 철저, 설비 개량능력 개발, 설비의 유연성 확보가 핵심입니다.

    오답 노트
    설비 등급에 따른 보전방식 결정: 이는 일반적인 보전 전략의 효율적 배분 방법이지, 품질불량 '0'을 직접적으로 달성하기 위한 품질보전 접근법은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 만성로스 개선 방법 중 설비나 시스템의 불합리 현상을 원리 및 원칙에 따라 물리적 성질과 매커니즘을 밝히는 사고방식은?

  1. FTA
  2. FMEA
  3. QM분석
  4. PM분석
(정답률: 67%)
  • PM분석은 설비나 시스템의 불합리한 현상을 물리적 성질과 메커니즘에 근거하여 원리 및 원칙에 따라 분석하는 사고방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 평균이자법 산출 시 연간비용을 구하는 식으로 옳은 것은?

  1. 총자본비 + 회수금액 + 투자액
  2. 총자본비 + 회수금액 + 가동비
  3. 상각비 + 평균이자 + 가동비
  4. 상각비 + 평균이자 + 투자액
(정답률: 71%)
  • 평균이자법을 이용한 연간비용 산출은 자산의 가치 감소분인 상각비, 자본에 대한 평균이자, 그리고 실제 운영에 들어가는 가동비를 모두 합산하여 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 초기 고장기에 발생하는 고장의 원인이 아닌 것은?

  1. 설계상의 오류
  2. 부적정한 설치
  3. 제조과정의 실수
  4. 열화에 의한 고장
(정답률: 80%)
  • 초기 고장은 제품의 설계 오류, 제조 과정의 실수, 부적절한 설치 등 초기 결함으로 인해 발생합니다. 반면, 열화에 의한 고장은 장기간 사용함에 따라 성능이 점진적으로 저하되어 발생하는 마모 고장 단계의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

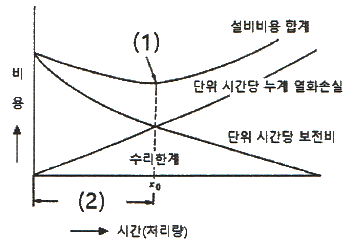

38. 그래프는 설비의 최적보전계획에 의한 비용 및 처리량을 나타낸다. (1), (2)에 들어갈 내용으로 옳은 것은?

  1. (1) 최소비용점, (2) 최적수리주기
  2. (1) 최대비용점, (2) 최대수리주기
  3. (1) 최소비용점, (2) 최대수리주기
  4. (1) 최소보전점, (2) 최소수리주기
(정답률: 74%)
  • 제시된 그래프 에서 설비비용 합계 곡선이 가장 낮은 지점인 (1)은 최소비용점이며, 이때의 시간(처리량)인 (2)는 비용을 최소화하는 최적수리주기가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 특정 환경과 운전보건 하에서 주어진 시점동안 규정된 기능을 성공적으로 수행할 확률을 나타내는 것은?

  1. 고장률(failure)
  2. 신뢰도(reliability)
  3. 가동률(operating ratio)
  4. 보전도(maintainability)
(정답률: 80%)
  • 신뢰도(reliability)란 시스템이나 부품이 주어진 환경 조건에서 정해진 기간 동안 고장 없이 규정된 기능을 성공적으로 수행할 확률을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 설비의 공사관리 기법 중 PERT 기법에 대한 설명으로 틀린 것은?

  1. 전형적 시간(Most Likely Time)은 공사를 완료하는 최빈치를 나타낸다.
  2. 낙관적 시간(Optimistic Time)은 공사를 완료할 수 있는 최단 시간이다.
  3. 비관적 시간(Pessimistic Time)은 공사를 완료할 수 있는 최장 시간이다.
  4. 위급경로(Critical Path)는 공사를 완료하는데 가장 시간이 적게 걸리는 경로를 말한다.
(정답률: 72%)
  • 위급경로(Critical Path)는 프로젝트의 시작부터 끝까지 연결된 경로 중 가장 시간이 오래 걸리는 경로를 의미하며, 이 경로상의 활동이 지연되면 전체 공기가 지연됩니다.

    오답 노트
    공사를 완료하는데 가장 시간이 적게 걸리는 경로: 위급경로는 최단 경로가 아니라 최장 경로를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계일반 및 기계보전

41. 감속기에 사용하는 평기어 언더컷을 방지하는 방법으로 옳지 않은 것은?

  1. 잇수비를 작게 한다.
  2. 이높이가 높은 기어로 제작한다.
  3. 압력각을 20° 이상으로 증가시킨다.
  4. 기어의 잇수를 한계 잇수 이상으로 설정한다.
(정답률: 60%)
  • 언더컷은 기어의 이뿌리 부분이 파여 강도가 저하되는 현상입니다. 이를 방지하기 위해서는 이높이를 낮게 제작하거나, 압력각을 $20^{\circ}$이상으로 크게 하고, 잇수를 한계 잇수 이상으로 설정해야 합니다.

    오답 노트
    이높이가 높은 기어로 제작한다: 이높이가 높을수록 언더컷 발생 가능성이 커지므로 방지 대책이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 교류 및 직류 아크용접기의 특성을 비교한 내용으로 틀린 것은?

  1. 교류 아크용접기는 자기쏠림을 방지할 수 있다.
  2. 교류 아크용접기가 직류 아크용접기 보다 감전위험성이 높다.
  3. 아크의 안정성은 교류용접기가 직류용접기 보다 우수하다.
  4. 무부하 전압은 직류 아크용접기에 비하여 교류 아크용접기가 높다.
(정답률: 65%)
  • 직류 아크용접기는 전류의 방향이 일정하여 아크가 매우 안정적이지만, 교류 아크용접기는 전류의 방향이 계속 바뀌므로 아크의 안정성이 상대적으로 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 기호의 명칭으로 옳은 것은?

  1. 유압 펌프
  2. 공기압 모터
  3. 유압 전도장치
  4. 요동형 액추에이터
(정답률: 77%)
  • 공압과 유압, 펌프와 모터를 구분하는 기호의 원리는 다음과 같습니다.
    1. 속이 빈 삼각형($\triangle$)은 공기압, 속이 꽉 찬 삼각형($\blacktriangle$)은 유압을 의미합니다.
    2. 삼각형의 뾰족한 부분이 원 안쪽을 향하면 모터, 바깥쪽을 향하면 펌프입니다.
    제시된 이미지 는 속이 빈 삼각형이 원 안쪽을 향하고 있으므로 공기압 모터입니다.
  • 1. 유압 = ▲ (속이 꽉찬 삼각형)
    2. 공압 = △ (속이 빈 삼각형)
    3. 펌프 = 삼각형 화살표 뾰족한 부위가 원 밖을 향하고 있음.
    4. 모터 = 삼각형 화살표 뾰족한 부위가 원 안을 향하고 있음.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 담금질에 관한 설명으로 틀린 것은?

  1. 냉각속도는 판재가 구형보다 빠르다.
  2. 냉각액을 저어주면 냉각능력이 많이 향상된다.
  3. 담금질 경도는 강중의 탄소량에 따라 변화한다.
  4. 냉각액의 온도는 물은 차게(20℃ 정도) 기름은 뜨겁게(80℃ 정도) 해야 한다.
(정답률: 67%)
  • 냉각액과의 접촉 면적이 넓을수록 냉각 속도가 빠르므로, 판재보다 구형의 냉각 속도가 더 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 일반적인 줄 작업의 주의사항으로 틀린 것은?

  1. 보통 줄의 사용 순서는 중목 → 황목 → 세목 → 유목의 순으로 작업한다.
  2. 오른손 팔꿈치를 옆구리에 밀착시키고 팔꿈치가 줄과 수평이 되게 한다.
  3. 눈은 항상 가공물을 보며 작업하고 줄을 당길 때는 가공물에 압력을 주지 않는다.
  4. 왼손은 줄의 균형을 유지하기 위해 손목을 수평으로 하고 손바닥으로 줄 끝을 가볍게 누르거나 손가락으로 감싸준다.
(정답률: 79%)
  • 줄 작업 시에는 거친 것부터 고운 순서로 작업해야 효율적입니다.

    오답 노트
    보통 줄의 사용 순서: 황목 → 중목 → 세목 → 유목 순으로 작업해야 합니다.
  • 황목 → 중목 → 세목 → 유목
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 송풍기의 양쪽 벨트 풀리의 축간 거리가 멀거나, 고속회전을 할 때 벨트가 위 아래로 파도치는 현상은?

  1. 점핑(jumping)현상
  2. 채터링(chattering)현상
  3. 캐비테이션(cavitation)현상
  4. 플래핑(flapping)현상
(정답률: 65%)
  • 축간거리가 멀거나 고속회전 시 벨트가 위아래로 날개치듯 파도치는 현상을 플래핑(flapping)현상이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 펌프 베어링 과열 시 원인 및 조치사항으로 틀린 것은?

  1. 조립, 설치 불량 – 축 정렬 작업
  2. 윤활유 부족 – 기준 이상 유량 보충
  3. 패킹부의 맞춤 불량 –그랜드패킹 조임압력 조정
  4. 윤활유의 부적합 – 사용조건에 따른 윤활유 선정
(정답률: 73%)
  • 윤활유가 부족하여 베어링이 과열된 경우에는 부족한 양만큼 보충하여 정해진 기준선에 맞추어야 합니다. 기준 이상으로 과하게 보충(Over)하는 것은 올바른 조치 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 배관의 부식을 방지하는 방법으로 적절하지 않은 것은?

  1. 온수의 온도를 50℃ 이상으로 한다.
  2. 가급적 동일계의 배관재를 선정한다.
  3. 배관 내 유속을 1.5m/s 이하로 제어한다.
  4. 배관 내 약제를 투입하여 용존산소를 제어한다.
(정답률: 77%)
  • 배관의 부식을 방지하기 위해서는 온도를 적절히 조절해야 합니다. 온수가 $50^{\circ}C$이상이 되면 화학 반응이 활발해져 부식이 촉진되므로, 온도를 낮게 유지하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 볼트와 너트의 고착 원인으로 틀린 것은?

  1. 수분의 침입
  2. 부식성 가스의 침입
  3. 부식성 액체의 침입
  4. 유성 페인트의 도포
(정답률: 79%)
  • 볼트와 너트의 고착은 주로 수분, 부식성 가스, 부식성 액체 등이 침입하여 산화 반응(부식)이 일어날 때 발생합니다. 유성 페인트의 도포는 오히려 외부 물질의 침입을 막아 부식을 방지하는 효과가 있으므로 고착의 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전동기 본체의 점검 항목이 아닌 것은?

  1. 이음
  2. 진동
  3. 소손
  4. 발열
(정답률: 65%)
  • 점검이란 정상 동작 중인 기계의 상태를 살피는 과정입니다. 소손은 코일의 절연피막이 타서 파괴된 상태로, 이는 점검 항목이 아니라 이미 고장이 발생하여 즉각적인 수리나 교체가 필요한 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 터보형 압축기에 해당하는 것은?

  1. 나사식 압축기
  2. 왕복식 압축기
  3. 축류식 압축기
  4. 회전식 압축기
(정답률: 58%)
  • 압축기는 크게 용적형과 터보형으로 나뉘며, 축류식 압축기는 고속 회전하는 날개를 통해 압력을 높이는 대표적인 터보형 압축기입니다.

    오답 노트
    나사식, 왕복식, 회전식 압축기: 모두 용적형 압축기에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 마찰형 클러치, 브레이크 중 습식다판의 특징이 아닌 것은?

  1. 고속, 고빈도용으로 사용한다.
  2. 작은 동력 전달에 주로 쓰인다.
  3. 접촉면적을 크게 취할 수 있어 소형이다.
  4. 오일 속에서 쓰이므로 작동이 매끄럽고 마찰면의 마모가 적다.
(정답률: 57%)
  • 습식다판 클러치 및 브레이크는 접촉 면적을 크게 확보할 수 있어 소형이면서도 큰 동력을 전달할 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 배관의 도시법에 대한 설명으로 틀린 것은?

  1. 관내 흐름의 방향은 관을 표시하는 선에 붙인 화살표의 방향으로 표시한다.
  2. 관은 원칙적으로 1줄의 실선으로 도시하고, 동일 도면 내에서는 같은 굵기의 선을 사용한다.
  3. 관은 파단하여 표시하지 않도록 하며, 부득이하게 파단할 경우 2줄의 평행선으로 도시할 수 있다.
  4. 표시 항목은 관의 호칭지름, 유체의 종류·상태, 배관계의 식별, 배관계의 시방, 관의 외면에 실시하는 설비·재료 순으로 필요한 것을 글자·글자기호를 사용하여 표시한다.
(정답률: 67%)
  • 배관 제도 시 긴 관을 부득이하게 파단하여 표시해야 할 경우에는 2줄의 평행선이 아니라 반드시 파단선을 사용하여 표시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 리프트 밸브에 대한 설명으로 틀린 것은?

  1. 개폐가 느리다.
  2. 유체의 흐름을 차단한다.
  3. 유체의 에너지 손실이 크다.
  4. 밸브와 밸브 시트의 맞댐이 용이하다.
(정답률: 56%)
  • 리프트 밸브는 유체가 수문을 밀어 올리는 형태로 작동하므로 외력 없이도 간단히 열 수 있어 개폐가 빠릅니다.

    오답 노트
    유체의 흐름을 차단한다: 밸브 작동 시 흐름 경로가 차단됨
    유체의 에너지 손실이 크다: 밸브를 밀어 올리는 과정에서 손실 발생
    밸브와 밸브 시트의 맞댐이 용이하다: 구조적으로 밀착이 쉬움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공기 중에서는 액체 상태를 유지하고 공기가 차단되면 중합이 촉진되어 경화가 일어나는 접착제는?

  1. 혐기성 접착제
  2. 열융용형 접착제
  3. 유화액형 접착제
  4. 금속구조용 접착제
(정답률: 78%)
  • 공기 중에서는 액체 상태를 유지하다가, 금속과 금속 사이처럼 공기가 차단된 틈새에 들어가면 중합 반응이 촉진되어 빠르게 경화되는 특성을 가진 접착제는 혐기성 접착제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 보통선반에서 테이퍼를 절삭하는 방법이 아닌 것은?

  1. 심압대를 편위시키는 방법
  2. 테이퍼 장치를 사용하는 방법
  3. 복식 공구대를 경사시키는 방법
  4. 척의 조(jaw)를 편위시키는 방법
(정답률: 70%)
  • 척의 조(jaw)를 편위시키는 방법은 테이퍼 절삭이 아니라 축의 편심 가공이 필요할 때 사용하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 왕복운동기관 등에서 회전운동과 직선운동을 상호 변환시키는 축은?

  1. 직선 축(straight shaft)
  2. 유연 축(flexible shaft)
  3. 크랭크 축(crank shaft)
  4. 각 축(hexagonal shaft)
(정답률: 78%)
  • 크랭크 축(crank shaft)은 회전운동을 직선운동으로, 또는 직선운동을 회전운동으로 상호 변환시키는 축으로, 대표적으로 자동차 엔진에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 고장 또는 유해한 성능저하를 가져온 후에 수리를 행하는 보전 방식은?

  1. 예방보전 : PM(Preventive Maintenance)
  2. 사후보전 : BM(Breakdown Maintenance)
  3. 개량보전 : CM(Corrective Maintenance)
  4. 종합적 생산보전 : TPM(Total Productive Maintenance)
(정답률: 81%)
  • 사후보전 : BM(Breakdown Maintenance)은 설비가 고장 나거나 성능이 현저히 저하되어 기능을 상실한 후에 수리를 진행하는 보전 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 축의 동력 전달 방향을 바꾸는 기어가 아닌 것은?

  1. 웜 기어
  2. 헬리컬 기어
  3. 하이포이드 기어
  4. 스파이럴 베벨기어
(정답률: 50%)
  • 헬리컬 기어는 두 축이 서로 평행한 상태에서 동력을 전달하는 평행축형 기어입니다.

    오답 노트
    웜 기어, 하이포이드 기어, 스파이럴 베벨기어: 축의 방향을 바꾸는 교차축 또는 이물림 축형 기어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 회전축의 흔들림 검사를 위해 사용하는 측정기로 옳은 것은?

  1. 한계 게이지
  2. 틈새 게이지
  3. 하이트 게이지
  4. 다이얼 게이지
(정답률: 71%)
  • 다이얼 게이지 베이스를 고정하고 접촉자를 기준면에 댄 후, 측정 대상을 회전시켜 눈금의 변화량을 확인함으로써 회전축의 흔들림을 정밀하게 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 윤활관리

61. 윤활유의 열화에서 내부변화인 윤활유 자체의 변질에 해당되는 것은?

  1. 산화
  2. 유화
  3. 희석
  4. 이물혼입
(정답률: 70%)
  • 윤활유의 열화 중 내부변화는 윤활유 자체가 화학적으로 변질되는 것을 의미하며, 산소와 반응하여 성질이 변하는 산화가 이에 해당합니다.

    오답 노트
    유화, 희석, 이물혼입: 외부 물질이 섞여 발생하는 외부변화
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 윤활관리의 경제적 효과로 옳은 것은?

  1. 윤활제 소비량의 증가효과
  2. 고장으로 인한 생산성 및 기회손실의 증가효과
  3. 설비의 수명감소로 인한 설비 투자비용의 절감효과
  4. 기계·설비의 유지관리에 필요한 보수비용 절감효과
(정답률: 71%)
  • 적절한 윤활관리는 마찰과 마모를 줄여 설비의 고장을 방지하고 수명을 연장시키므로, 결과적으로 기계·설비의 유지관리에 필요한 보수비용 절감효과를 가져옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그리스의 시험방법에 대한 설명이 틀린 것은?

  1. 주도 : 그리스의 굳은 정도, 유동성을 표시하는 시험이다.
  2. 수분 : 그리스에 함유되어 있는 수분의 함유량을 측정하는 시험이다.
  3. 적점 : 그리스가 온도상승에 따라 저하되는 최저의 온도, 내열성을 확인하는 시험이다.
  4. 동판부식 : 그리스에 함유된 부식성 유황물질로 인한 금속의 부식여부 및 이물질의 양을 측정하는 시험이다.
(정답률: 51%)
  • 동판부식 시험은 그리스 내 오일의 정제도와 산, 알칼리, 황 화합물 등에 의한 구리판의 변색 정도를 통해 부식성 여부를 확인하는 시험이지, 이물질의 양을 측정하는 시험이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그리스 급유법이 아닌 것은?

  1. 그리스 건
  2. 그리스 컵
  3. 그리스 니플
  4. 집중 그리스 윤활장치
(정답률: 72%)
  • 그리스 니플은 그리스를 주입하기 위해 설치하는 '주입구(부품)'일 뿐, 그 자체로 그리스를 공급하는 '급유 방법'이라고 할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 유압작동유의 점도가 너무 낮은 경우 발생되는 현상은?

  1. 동력소비 증대
  2. 계통 내의 압력상승
  3. 계통 내의 압력손실 증대
  4. 내·외부 틈으로의 누유 증대
(정답률: 68%)
  • 작동유의 점도가 너무 낮으면 유동성이 과도하게 커져 기밀 유지가 어려워지므로, 내·외부 틈으로의 누유가 증대되고 계통의 마모가 심해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 윤활유의 급유법 중 윤활유를 미립자 또는 분무 상태로 급유하는 방법으로 여러개의 다른 마찰면을 동시에 자동적으로 급유할 수 있는 것은?

  1. 바늘 급유법
  2. 버킷 급유법
  3. 비말 급유법
  4. 원심 급유법
(정답률: 78%)
  • 비말 급유법은 윤활유를 미립자나 분무 상태로 뿌려주는 방식으로, 여러 개의 마찰면에 동시에 자동적으로 급유할 수 있는 효율적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 베어링 허용회전수의 50% 이상으로 회전할 때, 하우징 내부의 축 및 베어링을 제외한 공간용적에 대하여 충진하여야 할 가장 적절한 그리스 양은?

  1. 100% 충진한다.
  2. 1/3 ~ 1/2 정도 충진한다.
  3. 1/2 ~ 3/4 정도 충진한다.
  4. 신유가 빠져 나올 때까지 충진한다.
(정답률: 68%)
  • 베어링의 회전 속도에 따라 그리스 충진량을 조절해야 합니다. 허용 회전수의 $50\%$이상으로 고속 회전할 때는 마찰열 발생을 줄이기 위해 $1/3 \sim 1/2$ 정도만 충진하는 것이 적절합니다.

    오답 노트
    $50\%$이하 회전 시: $1/2 \sim 2/3$ 정도 충진
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. ISO 산업용 윤활유 점도 분류의 기준온도는?

  1. 15℃
  2. 24℃
  3. 40℃
  4. 44℃
(정답률: 67%)
  • ISO 산업용 윤활유 점도 분류(ISO VG)는 $40^{\circ}C$에서의 동점도를 기준으로 등급을 분류합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 순환급유 종류 중 마찰면이 기름 속에 잠겨서 윤활하는 급유 방법은?

  1. 유욕 급유
  2. 패드 급유
  3. 나사 급유
  4. 원심 급유
(정답률: 79%)
  • 유욕 급유는 마찰면이 오일 속에 완전히 잠겨서 윤활하는 방식으로, 윤활 성능이 원활하고 냉각 효과가 매우 높다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 윤활유 첨가제의 성질이 아닌 것은?

  1. 증발이 적어야 한다.
  2. 기유에 용해도가 좋아야 한다.
  3. 수용성 물질에 잘 녹아야 한다.
  4. 냄새 및 활동이 제어되어야 한다.
(정답률: 72%)
  • 윤활유 첨가제는 기본적으로 기름 성분인 기유(Base Oil)에 섞여서 작동해야 하므로, 수용성 물질이 아닌 기유에 대한 용해도가 좋아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 왕복동 공기 압축기의 외부 윤활유에 요구되는 성능으로 틀린 것은?

  1. 적정 점도를 가질 것
  2. 저점도 지수 오일일 것
  3. 산화 안정성이 좋을 것
  4. 방청성, 소포성이 좋을 것
(정답률: 76%)
  • 왕복동 공기 압축기의 외부 윤활유는 온도 변화에 따른 점도 변화가 적어야 하므로, 점도 지수가 높은 고점도 지수 오일을 사용해야 합니다.

    오답 노트
    적정 점도, 산화 안정성, 방청성(녹 방지), 소포성(기포 방지)은 모두 윤활유가 갖추어야 할 필수 성능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 설명이 해당하는 기어의 이면손상 현상은?

  1. 리징(Ridging)
  2. 리플링(Rippling)
  3. 스폴링(Spalling)
  4. 스코어링(Scoring)
(정답률: 60%)

  • 고속·고하중 기어에서 유막이 파괴되어 금속 접촉이 일어나고, 마찰열에 의해 표면이 용융되어 뜯겨나가는 현상을 스코어링(Scoring)이라고 합니다.

    오답 노트
    리징: 미끄럼 방향으로 주름 형성
    리플링: 접촉면에 물결 무늬 발생
    스폴링: 피팅이 심화되어 넓은 영역이 떨어져 나감
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 윤활관리의 4원칙이 아닌 것은?

  1. 적소
  2. 적유
  3. 적법
  4. 적량
(정답률: 67%)
  • 윤활관리의 4원칙은 적유(알맞은 기름), 적기(알맞은 시기), 적법(알맞은 방법), 적량(알맞은 양)을 의미합니다. 따라서 적소는 4원칙에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 미끄럼 베어링 급유법 중 유욕식에 해당하지 않는 것은?

  1. 링 급유
  2. 원심 급유
  3. 체인 급유
  4. 비말 급유
(정답률: 36%)
  • 유욕식 급유법은 오일 팬에 기름을 채워 사용하는 방식으로 링 급유, 체인 급유, 칼라 급유, 비말 급유가 이에 해당합니다. 원심 급유는 유욕식에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 윤활유 SOAP 분석방법 중 플라즈마를 이용하여 분석하는 방식은?

  1. ICP법
  2. 회전전극법
  3. 원자흡광법
  4. 페로그래피(ferrography)법
(정답률: 61%)
  • SOAP 분석법 중 ICP법은 약 $7,000 \sim 9,000^{\circ}\text{C}$의 고온 플라스마를 이용하여 시료를 연소시켜 금속 성분을 분석하는 방식입니다.

    오답 노트
    원자흡광법: 아세틸렌 불꽃 사용
    회전전극법: 고압방전 사용
    페로그래피법: 마멸분의 크기와 형상 관찰
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 윤활제에 사용되는 첨가제가 갖추어야할 조건으로 틀린 것은?

  1. 물에 대해서 안정할 것
  2. 장기간 보관 시 안정할 것
  3. 첨가 시 휘발성이 높을 것
  4. 첨가제 상호간에 반응하여 침전 등이 생성되지 않을 것
(정답률: 77%)
  • 윤활제 첨가제는 고온 환경에서도 성능을 유지해야 하므로 휘발성이 낮아야 합니다. 휘발성이 높으면 첨가 성분이 증발하여 윤활 성능이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 120~232℃ 정도의 적점을 지니고 있으며, 섬유구조로 안정성이 높아 고온특성은 좋은편이지만, 내수성이 나쁜 특성을 가진 그리스는?

  1. 칼슘 그리스
  2. 바륨 그리스
  3. 나트륨 그리스
  4. 알루미늄 그리스
(정답률: 74%)
  • 나트륨 그리스는 적점이 $120 \sim 232^{\circ}\text{C}$ 정도로 고온 특성은 우수하지만, 물에 쉽게 씻겨 내려가는 내수성이 나쁜 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 페로그래피(ferrography)에 대한 설명으로 옳은 것은?

  1. 점도 시험방법이다.
  2. 마멸입자 분석법이다.
  3. 패취 시험방법이다.
  4. 수분함유량 시험방법이다.
(정답률: 61%)
  • 페로그래피는 윤활유 내에 포함된 마멸 입자의 크기와 형상을 관찰하여 기계의 마모 상태를 진단하는 마멸입자 분석법입니다.

    오답 노트
    점도, 패취, 수분함유량 시험은 페로그래피의 분석 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그리스를 가열했을 때 반고체 상태의 그리스가 액체 상태로 되어 떨어지는 최초의 온도는?

  1. 주도
  2. 적하점
  3. 이유도
  4. 산화안전도
(정답률: 72%)
  • 적하점(Dropping Point)은 반고체 상태의 그리스를 가열했을 때, 구조가 파괴되어 액체 상태로 한 방울 떨어지기 시작하는 온도를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 이면에 높은 응력이 반복 작용된 결과 이면상에서 국부적으로 피로된 부분이 박리되어 작은 구멍이 발생하는 현상은?

  1. 피팅
  2. 긁힘
  3. 스코링
  4. 리플링
(정답률: 72%)
  • 피팅(Pitting)은 금속 표면에 반복적인 응력이 가해져 국부적으로 피로 파괴가 일어나 작은 구멍이 생기며 박리되는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 공유압 및 자동화

81. 공기압 에너지를 저장할 때에는 긍정적인 효과로 나타나지만 실린더의 저속 운전 시 속도의 불안정성을 야기하는 공기압의 특성은?

  1. 배기 시 소음
  2. 공기의 압축성
  3. 과부하에 대한 안정성
  4. 압력과 속도의 무단 조절성
(정답률: 69%)
  • 공기는 압축성 유체이므로 에너지를 저장할 수 있는 장점이 있지만, 실린더의 저속 운전 시에는 압축성으로 인해 공기가 수축/팽창하며 속도가 일정하지 않은 스틱-슬립(Stick-slip) 현상이 발생하여 불안정성을 야기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 베르누이 정리의 식으로 옳은 것은? (단, V : 유체의 속도, g : 중력가속도, p : 유체의 압력, γ : 비중량, Z : 유체의 위치이다.)

(정답률: 70%)
  • 베르누이 정리는 유체의 에너지 보존 법칙으로, 속도 수두, 압력 수두, 위치 수두의 합이 일정하다는 원리입니다.
    $$\frac{V^{2}}{2g} + \frac{p}{\gamma} + Z = \text{constant}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 오리피스(orifice)에 관한 설명으로 옳은 것은?

  1. 길이가 단면치수에 비해 비교적 긴 교축이다.
  2. 유체의 압력강하는 교축부를 통과하는 유체온도에 따라 크게 영향을 받는다.
  3. 유체의 압력강하는 교축부를 통과하는 유체점도의 영향을 거의 받지 않는다.
  4. 유체의 압력강하는 교축부를 통과하는 유체점도에 따라 크게 영향을 받는다.
(정답률: 60%)
  • 오리피스는 배관 중간에 좁은 구멍을 만들어 유체의 흐름을 제한함으로써 전후 압력 차이를 발생시키는 장치입니다. 오리피스에서의 압력강하는 주로 유체의 속도와 밀도에 의해 결정되며, 유체 점도의 영향은 거의 받지 않는 것이 특징입니다.

    오답 노트
    길이가 긴 교축: 오리피스는 단면치수에 비해 길이가 매우 짧은 구멍 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 유압실린더의 불규칙적으로 작동할 때 원인으로 적절한 것은?

  1. 모터 고장
  2. 솔레노이드 소손
  3. 작동유의 점도변화
  4. 펌프 케이싱의 지나친 조임
(정답률: 57%)
  • 유압 실린더의 작동은 작동유의 물리적 성질에 직접적인 영향을 받습니다. 특히 온도 상승이나 불순물 유입으로 인한 작동유의 점도 변화는 유량과 압력 전달에 영향을 주어 실린더의 불규칙한 작동을 유발하는 주원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 진리표를 만족하는 밸브는? (단, a와 b는 입력, y는 출력이다.)

(정답률: 63%)
  • 제시된 진리표는 입력 $a$ 또는 $b$ 중 어느 하나라도 $1$이면 출력 $y$가 $1$이 되는 OR 논리 회로입니다. 공압 밸브 중 이러한 OR 기능을 수행하는 것은 셔틀밸브이며, 해당 기호는 입니다.

    오답 노트
    체크밸브: (한 방향 흐름 제어)
    2압밸브: (AND 논리)
    급속배기밸브: (배기 속도 향상)
  • 2. 2압밸브: AND밸브. 양쪽에서 유입되어야 출력
    3. 셔틀밸브: OR밸브. 유입되는 양쪽의 작동유가 서로 간섭 없이 출력 포트로 빠지게 하는 방향 제어 밸브
    4. 급속배기밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 나사형 회전자의 회전운동을 이용하여 고속회전이 가능하고, 소음이 적으며, 맥동 현상이 발생되지 않고 큰 용량의 공기탱크가 필요 없는 것은?

  1. 베인 압축기
  2. 스크루 압축기
  3. 피스톤 압축기
  4. 2단 피스톤 압축기
(정답률: 58%)
  • 나사형 회전자의 회전운동을 이용하는 방식은 스크루 압축기의 핵심 특징입니다. 이 방식은 고속 회전이 가능하고 소음이 적으며, 맥동 현상이 없어 대용량 공기탱크 없이도 효율적인 압축이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 공유압 장치의 주요 점검요소가 아닌 것은?

  1. 누유
  2. 계기류
  3. 노이즈
  4. 부하 상태
(정답률: 65%)
  • 공유압 장치는 공기압과 유압을 이용하여 구동하므로 회전체에 의한 기계적 소음이 거의 발생하지 않습니다. 따라서 누유 여부, 계기류의 정상 작동, 부하 상태를 점검하는 것이 핵심이며 노이즈는 주요 점검 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 유압 펌프의 1회전 당 토출량을 나타내는 단위는?

  1. cc/sec
  2. cc/rev
  3. cc/min
  4. ℓ/rpm
(정답률: 70%)
  • 유압 펌프의 1회전당 토출량은 부피 단위인 $cc$와 회전 단위인 $rev$(revolution)를 조합하여 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 외부의 물리적 변화에 의해 발생하는 스트레인 게이지의 신호 형태는?

  1. 저항
  2. 전류
  3. 전압
  4. 충전량
(정답률: 64%)
  • 스트레인 게이지는 외부에서 가해지는 힘(스트레스 및 스트레인)에 의해 센서의 전기 저항이 변하는 원리를 이용하여 물리적 변화를 측정하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 제어(control)에 관한 정의로 옳지 않은 것은?

  1. 작은 에너지로 큰 에너지를 조절하기 위한 시스템을 말한다.
  2. 사람이 직접 개입하지 않고 어떤 작업을 수행시키는 것을 말한다.
  3. 기계의 재료나 에너지의 유동을 중계하는 것으로 수동인 것이다.
  4. 기계나 설비의 작동을 자동으로 변화시키는 구성 성분의 전체를 의미한다.
(정답률: 64%)
  • 제어란 작은 에너지로 큰 에너지를 조절하거나, 사람이 직접 개입하지 않고 자동으로 작동을 변화시키는 시스템을 의미합니다. 따라서 기계의 유동을 중계하는 수동적인 것이라는 설명은 제어의 정의로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 유압 시스템에서 사용하는 압력제어 밸브가 아닌 것은?

  1. 리듀싱 밸브
  2. 시퀀스 밸브
  3. 언로딩 밸브
  4. 디셀러레이션
(정답률: 60%)
  • 디셀러레이션(Deceleration) 밸브는 유량을 조절하여 유속을 감소시키는 감속 밸브로, 압력제어밸브가 아닌 유량제어밸브에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 실린더 입구의 분기회로에 유량제어 밸브를 설치하여 실린더 입구측의 불필요한 압유를 배출시켜 작동효율을 증진 시킨 속도제어 회로는?

  1. 로크 회로
  2. 미터 인 회로
  3. 미터 아웃 회로
  4. 블리도 오프 회로
(정답률: 51%)
  • 블리도 오프 회로는 액추에이터로 흐르는 유량의 일부를 탱크로 분기(배출)시켜 작동 속도를 조절함으로써 효율을 증진시키는 방식입니다.

    오답 노트
    미터 인 회로: 입구측 유량을 교축하여 조절
    미터 아웃 회로: 출구측 유량을 교축하여 조절
  • 로크회로: 실린더 행정을 임의 위치에서 고정시킬 필요가 있는데, 이때 이동을 방지하는 회로
    미터 인: 들어가는 공기를 제어하는 대신 나오는 공기는 자유 흐름
    미터 아웃: 나오는 공기는 제어하지만 들어가는 공기는 자유 흐름
    블리드오프: 실린더로 공급되는 유량이 실린더의 속도의 비해 너무 많을 때 남는 양을 탱크로 우회
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 일반적인 유압 발생장치에서 기름 탱크의 용량을 결정하는 기준으로 적절한 것은?

  1. 펌프 토출량의 3배 이상
  2. 펌프의 토출량과 같은 크기
  3. 스트레이너 유량의 3배 이상
  4. 공기 청정기 통기용량의 3배 이상
(정답률: 76%)
  • 일반적인 유압 발생장치에서 기름 탱크의 용량은 기포 제거와 냉각 효율을 위해 펌프 토출량의 3배 이상으로 결정하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 미리 정해 놓은 순서 또는 일정한 논리에 의하여 정해진 순서에 따라 제어의 각 단계를 순차적으로 진행하는 제어는?

  1. 동기 제어
  2. 시퀀스 제어
  3. 비동기 제어
  4. ON-OFF 제어
(정답률: 79%)
  • 미리 정해진 순서나 논리에 따라 제어 단계가 순차적으로 진행되는 제어 방식을 시퀀스 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 비접촉식 검출 요소(센서, 스위치)가 아닌 것은?

  1. 광전 스위치
  2. 리밋 스위치
  3. 유도형 센서
  4. 용량형 센서
(정답률: 72%)
  • 리밋 스위치는 기계적 접촉을 통해 신호를 검출하는 접촉식 스위치입니다.

    오답 노트
    광전 스위치, 유도형 센서, 용량형 센서: 물리적 접촉 없이 검출하는 비접촉식 센서
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 실린더의 속도를 급속히 증가시키는 목적으로 사용하는 밸브는?

(정답률: 58%)
  • 실린더의 속도를 급속히 증가시키기 위해서는 실린더 내부의 공기를 빠르게 배출시켜야 하며, 이를 수행하는 장치가 급속배기밸브인 입니다.

    오답 노트
    유량제어밸브: 속도 조절용
    셔틀밸브: 저압 우선 선택용
    릴리프 밸브: 압력 제한용
  • 1.속도제어밸브
    2.2압밸브
    3.급속배기밸브
    4.릴리프밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 자동화의 장점으로 틀린 것은?

  1. 생산성을 향상시킨다.
  2. 제품의 품질을 균일하게 한다.
  3. 시설투자비용을 줄일 수 있다.
  4. 원가를 절감하여 이익을 극대화할 수 있다.
(정답률: 76%)
  • 자동화 시스템을 구축하기 위해서는 초기에 고가의 장비 도입과 시스템 설계가 필요하므로 시설투자비용은 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 일정한 간격으로 연속 이송되는 얇은 금속판에 구멍을 내기위한 작업에 적합한 핸들링 장치는?

  1. 리니어 인덱싱
  2. 밀링이송 인덱싱
  3. 수직 로터리 인덱싱
  4. 수평 로터리 인덱싱
(정답률: 58%)
  • 리니어 인덱싱은 부품을 일정한 간격으로 직선 이송시키며 정해진 위치에서 작업을 수행하는 장치이므로, 연속 이송되는 금속판의 구멍 뚫기 작업에 가장 적합합니다.

    오답 노트
    밀링이송 인덱싱: 밀링 헤드를 이동시키며 작업
    수직/수평 로터리 인덱싱: 부품을 일정 각도로 회전시켜 작업
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 유압 피스톤의 직경이 50mm이고 사용압력이 60kgf/cm2일 때 실린더가 낼 수 있는 추력은? (단, 실린더의 효율은 무시한다.)

  1. 296 kgf
  2. 589 kgf
  3. 1178 kgf
  4. 1500 kgf
(정답률: 62%)
  • 추력은 압력에 피스톤의 단면적을 곱하여 산출합니다.
    ① [기본 공식] $F = P \times \frac{\pi d^{2}}{4}$
    ② [숫자 대입] $F = 60 \times \frac{\pi \times 5^{2}}{4}$
    ③ [최종 결과] $F = 1178$
    따라서 추력은 $1178\text{ kgf}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 전진과 후진 시 추력이 같은 장점을 갖는 실린더는?

  1. 탠덤 실린더
  2. 양 로드 실린더
  3. 다위치형 실린더
  4. 텔레스코프형 실린더
(정답률: 73%)
  • 양 로드 실린더는 피스톤 양측으로 로드가 돌출된 구조로, 전진 시와 후진 시의 수압 면적이 동일하여 추력이 같다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
