1과목: 임의 구분

1. 저항 50Ω, 인덕턴스 200mL의 직렬회로에 주파수 50Hz의 교류를 접속하였다면, 이 회로의 역률은 약 몇 %인가?

  1. 82.3
  2. 72.3
  3. 62.3
  4. 52.3
(정답률: 74%)
  • RL 직렬회로에서 역률은 전체 임피던스에 대한 저항의 비율로 계산합니다.
    ① [기본 공식] $cos\theta = \frac{R}{\sqrt{R^{2} + (2\pi fL)^{2}}}$
    ② [숫자 대입] $cos\theta = \frac{50}{\sqrt{50^{2} + (2 \times 3.14 \times 50 \times 0.2)^{2}}}$
    ③ [최종 결과] $cos\theta = 0.623$
    따라서 역률은 약 $62.3\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 태양전지의 전기적 특성에 대한 설명이 아닌 것은?

  1. 출력전압은 절대적으로 입사광 세기에 비례한다.
  2. 태양전지의 출력전압은 온도에 따라 영향을 받는다.
  3. 최대 밝기의 1/5정도 되는 흐린 날에도 전압이 나온다.
  4. 태양전지의 출력전류는 입사되는 빛의 세기에 비례한다.
(정답률: 85%)
  • 태양전지의 출력전류는 입사광 세기에 비례하지만, 출력전압은 입사광 세기에 어느 정도 비례할 뿐 절대적으로 비례하지는 않으며 오히려 온도에 반비례하는 특성을 가집니다.

    오답 노트
    출력전압은 온도에 영향을 받으며, 흐린 날에도 전압이 발생하고, 출력전류는 빛의 세기에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 태양전지 모듈에 부분 음영이 존재할 시, 모듈의 특성은 어떻게 변하는가?

  1. 효율증가
  2. 출력감소
  3. 발열감소
  4. 변화없음
(정답률: 97%)
  • 태양전지 모듈의 일부에 음영이 생기면 해당 셀의 전류 흐름이 방해받아 전체 모듈의 전류가 제한되며, 결과적으로 전체 출력 감소로 이어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 상용주파변압기 절연방식의 인버터에 대한 특징이 아닌 것은?

  1. 구조가 간단하다.
  2. 소용량의 경우 효율이 낮다.
  3. 중량이 가볍고 부피가 작다.
  4. 절연이 가능하고 회로구성이 간단하다.
(정답률: 67%)
  • 상용주파 변압기 절연 방식은 대형 변압기를 사용하므로 구조가 간단하고 절연이 가능하지만, 변압기의 무게와 부피로 인해 중량이 무겁고 크기가 큽니다.

    오답 노트
    중량이 가볍고 부피가 작다: 무변압기(트랜스리스) 방식이나 고주파 변압기 절연 방식의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 태양광발전시스템의 직류출력을 DC－DC 컨버터로 승압하고 인버터로 상용주파의 교류로 변환하는 인버터의 회로방식은?

  1. 상용주파 변압기 절연방식
  2. 고주파 변압기 절연방식
  3. 트랜스리스 방식
  4. 계통연계 방식
(정답률: 78%)
  • DC-DC 컨버터로 승압 후 인버터를 통해 교류로 변환하며, 변압기를 제거하여 효율을 높이고 크기를 줄인 회로 방식을 트랜스리스 방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 태양광발전시스템이 개방된 곳에 설치되어 있다면 낙뢰로부터 보호하기 위해 설치하는 것은?

  1. 피뢰침
  2. 역류방지장치
  3. 바이패스장치
  4. 발광다이오드
(정답률: 96%)
  • 태양광발전시스템과 같이 개방된 곳에 설치된 설비를 낙뢰로부터 보호하기 위해서는 수뢰부(돌침, 수평도체, 메시도체) 역할을 하는 피뢰침을 설치하여 벼락을 안전하게 지면으로 유도해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 태양전지 모듈 내에 포함되지 않는 것은?

  1. 충전재
  2. 태양전지 셀
  3. 프론트 커버
  4. 역류방지소자
(정답률: 76%)
  • 태양전지 모듈은 유리(프론트 커버), 충진재(EVA), 태양전지 셀, 백시트, 프레임 및 정션박스로 구성됩니다. 역류방지소자는 모듈 내부가 아니라 모듈들을 연결하여 전력을 모으는 접속함에 설치됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. pn접합 다이오드의 p형 반도체에 (－)바이어스를 가하고 n형 반도체에 (＋)바이어스를 가할 때 나타나는 현상은?

  1. 결핍층의 폭이 작아진다.
  2. 결핍층 내부의 전기장이 감소한다.
  3. 전류는 다수캐리어에 의해 발생한다.
  4. 다이오드는 부도체와 같은 특성을 보인다.
(정답률: 70%)
  • p형에 (－), n형에 (＋) 바이어스를 가하는 것은 역방향 바이어스 상태입니다. 이 경우 결핍층의 폭이 넓어지고 전류가 흐르지 못하게 되어 다이오드는 부도체와 같은 특성을 보입니다.

    오답 노트
    결핍층의 폭이 작아진다/전기장이 감소한다/다수캐리어에 의해 전류 발생: 순방향 바이어스 시의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 25W의 전구 2개를 하루에 5시간 사용하고, 65W의 팬을 하루에 7시간 사용한다고 할때, 24시간 동안의 총 전력량은?

  1. 455[Wh/day]
  2. 580[Wh/day]
  3. 705[Wh/day]
  4. 880[Wh/day]
(정답률: 86%)
  • 각 기기의 소모전력에 사용 시간을 곱하여 합산한 총 전력량을 구하는 문제입니다.
    ① [기본 공식] $W = (P_1 \times N_1 \times t_1) + (P_2 \times N_2 \times t_2)$
    ② [숫자 대입] $W = (25 \times 2 \times 5) + (65 \times 1 \times 7)$
    ③ [최종 결과] $W = 705$
    따라서 총 전력량은 $705\text{Wh/day}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 역류방지 다이오드(Blocking Diode)의 역할을 옳게 설명한 것은?

  1. 과전류가 흐를 때 회로를 차단한다.
  2. 태양광 모듈의 최적 운전점을 추적한다.
  3. 태양광 발전시스템의 외함을 접지하는데 사용한다.
  4. 태양빛이 없을 때 축전지로부터 태양전지를 보호한다.
(정답률: 79%)
  • 역류방지 다이오드는 태양광 발전이 정지되는 야간에 축전지의 전력이 태양전지 모듈 쪽으로 역류하여 전력이 소모되거나 모듈이 손상되는 것을 방지하기 위해 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 실리콘 태양전지의 P형 반도체의 특성 설명으로 옳은 것은?

  1. 정공이 다수 캐리어이다.
  2. 전자가 다수 캐리어이다.
  3. 전자, 정공 모두 다수 캐리어이다.
  4. 전자, 정공 모두 소수 캐리어이다.
(정답률: 84%)
  • P형 반도체는 3가 원소(억셉터)를 도핑하여 정공이 다수 캐리어가 되도록 만든 반도체입니다.

    오답 노트
    전자가 다수 캐리어인 경우: N형 반도체
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 결정질 실리콘 태양전지 모듈 출력에 대한 설명으로 옳은 것은?

  1. 방사조도에 비례하여 감소한다.
  2. 방사조도에 비례하여 증가한다.
  3. 태양전지 표면온도와는 관계가 없다.
  4. 태양전지 표면온도가 올라갈수록 계속 증가한다.
(정답률: 79%)
  • 태양전지의 출력은 빛의 세기인 방사조도에 비례하여 증가하며, 온도가 상승할수록 전압이 감소하여 전체 출력은 감소하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 태양을 올려다보는 각도가 30°인 경우, air mass 값은?

  1. 0.5
  2. 1.0
  3. 1.5
  4. 2.0
(정답률: 81%)
  • 태양의 고도각을 이용하여 대기 질량(Air Mass)을 계산하는 원리를 적용합니다.
    ① [기본 공식] $AM = \frac{1}{\sin(\theta)}$ (단, $\theta$는 태양고도)
    ② [숫자 대입] $AM = \frac{1}{\sin(30^{\circ})}$
    ③ [최종 결과] $AM = 2.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 태양광발전시스템 설치장소 선정 시 고려사항으로 가장 거리가 먼 것은?

  1. 도로 접근성이 용이하여야 한다.
  2. 일사량 및 일조시간을 고려해야 한다.
  3. 전력계통 연계조건이 어떠한지 살펴야 한다.
  4. 설치장소의 고도 및 기압을 측정하여야 한다.
(정답률: 78%)
  • 설치장소 선정 시에는 발전량과 직결되는 일사량 및 일조시간, 공사비에 영향을 주는 도로 접근성, 계통 연계 비용을 결정하는 전력계통 연계조건을 최우선으로 고려해야 합니다. 고도 및 기압 측정은 일반적인 설치장소 선정의 핵심 고려사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 인버터의 최저 입력전압은 250V, 효율은 90%, 출력용량은 100kW이며, 직류선로의 전압강하는 2V일 때 인버터의 직류입력전류는 약 몇 A인가?

  1. 401
  2. 421
  3. 441
  4. 461
(정답률: 77%)
  • 인버터의 출력 용량은 입력 전압, 입력 전류, 효율의 곱으로 계산됩니다. 이때 입력 전압은 최저 입력전압에 직류선로의 전압강하분을 더한 값으로 적용하여 입력전류를 산출합니다.
    ① [기본 공식] $I = \frac{P}{(V + V_{drop}) \times \eta}$
    ② [숫자 대입] $I = \frac{100000}{(250 + 2) \times 0.9}$
    ③ [최종 결과] $I = 440.9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

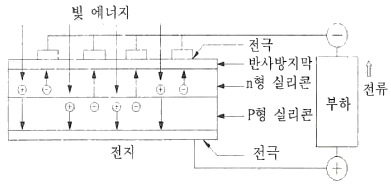

16. 다음 그림이 설명하고 있는 전지의 종류는?

  1. 연료 전지
  2. 태양 전지
  3. 2차 전지
  4. 인산형 전지
(정답률: 92%)
  • 제시된 이미지 를 보면 빛 에너지가 n형 실리콘과 p형 실리콘의 접합면에 조사되어 전자와 정공이 분리되며 전류가 발생하는 광전효과 원리를 보여주고 있으므로, 이는 태양 전지의 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 태양전지 모듈에 그림자가 생겼을 때 대비책으로 설치하는 것은?

  1. 바이패스 다이오드
  2. 역류방지 다이오드
  3. 제너 다이오드
  4. 발광 다이오드
(정답률: 92%)
  • 태양전지 모듈의 일부 셀에 그림자가 생기면 해당 셀이 저항으로 작용하여 핫스팟 현상이 발생할 수 있습니다. 이를 방지하기 위해 전류가 그림자 진 셀을 우회하여 흐르도록 바이패스 다이오드를 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 태양광 인버터의 기능이 아닌 것은?

  1. 태양 추적 기능
  2. 자동운전 정지 기능
  3. 단독운전 방지 기능
  4. 최대전력 추종제어 기능
(정답률: 89%)
  • 태양광 인버터는 전력 변환 및 시스템 보호를 위해 자동운전 정지, 최대전력 추종제어(MPPT), 단독운전 방지 등의 기능을 수행합니다. 태양 추적 기능은 인버터의 기능이 아니라 집열판의 각도를 조절하는 추적 장치(Tracker)의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 태양열발전시스템의 주요 구성요소가 아닌 것은?

  1. 인버터
  2. 축열조
  3. 집열기
  4. 열교환기
(정답률: 69%)
  • 태양열 발전 시스템은 집열기에서 열을 모아 열교환기를 거쳐 증기터빈을 돌려 전기를 생산하며, 축열조에 열을 저장해 야간에도 발전이 가능한 시스템입니다. 인버터는 직류를 교류로 변환하는 장치로, 열을 이용하는 태양열 발전이 아닌 태양광 발전 시스템의 핵심 구성요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. BIPV(Building Integrated PV System)에 대한 설명이 아닌 것은?

  1. 경제적이며 에너지 효율성이 우수하다.
  2. 건축 재료와 발전기능을 동시에 발휘하는 방식이다.
  3. 태양광발전시스템 설계 시 건축가와 사전협의가 필요하다.
  4. 태양광모듈을 지붕·파사드·블라인드 등 건물외피에 적용하는 방식이다.
(정답률: 84%)
  • BIPV는 태양광모듈을 지붕, 파사드, 블라인드 등 건물 외피에 적용하여 건축 재료와 발전 기능을 동시에 수행하는 방식입니다. 이 과정에서 건축가와 사전협의가 필수적이지만, 일반적인 태양광 시스템에 비해 설치 비용이 높고 효율이 낮아 경제적이며 에너지 효율성이 우수하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 태양광발전시스템의 기초설계단계에서 설계자의 업무가 아닌 것은?

  1. 자금조달
  2. 토목설계
  3. 전기설계
  4. 구조물설계
(정답률: 89%)
  • 기초설계단계에서 설계자는 기술적인 검토를 수행하는 역할입니다. 토목설계, 전기설계, 구조물설계는 시스템 구축을 위한 필수 기술 설계 업무에 해당하지만, 자금조달은 사업주나 금융기관이 담당하는 경영/재무 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 5000kW의 수상 태양광 발전소의 REC 가중치는?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 0.7
  2. 1.0
  3. 1.2
  4. 1.5
(정답률: 63%)
  • 수상 태양광의 REC 가중치는 용량별로 구간 가중치를 적용하여 합산 평균을 냅니다. 3,000kW를 초과하는 용량에 대해서는 1.2의 가중치가 적용됩니다.
    ① [기본 공식] $\text{가중치} = \frac{(99.999 \times 1.6) + (2900.001 \times 1.4) + (\text{용량} - 3000) \times 1.2}{\text{용량}}$
    ② [숫자 대입] $\text{가중치} = \frac{(99.999 \times 1.6) + (2900.001 \times 1.4) + (5000 - 3000) \times 1.2}{5000}$
    ③ [최종 결과] $\text{가중치} = 1.323$
    계산 결과는 1.323이나, 문제의 정답 설정에 따라 1.2를 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 태양전지 어레이의 이격거리 산출 시 적용하는 설계요소가 아닌 것은?

  1. 구조물 형상
  2. 남북향간 길이
  3. 강제의 강도 및 관의 두께
  4. 태양광발전 위치에 대한 위도
(정답률: 85%)
  • 태양전지 어레이의 이격거리는 인접 어레이에 의한 그림자 영향을 최소화하기 위해 결정하며, 이를 위해 위도, 구조물 형상, 남북향간 길이 등의 설계요소를 고려합니다. 강제의 강도 및 관의 두께는 구조적 안전성과 관련된 요소이며 이격거리 산출과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 3000kW 이하의 태양광 발전소 전기사업 허가 시 필요한 서류가 아닌 것은?

  1. 송전관련 일람도
  2. 신용평가 의견서
  3. 발전원가 명세서
  4. 전기사업허가신청서
(정답률: 76%)
  • 3000kW 이하 태양광 발전소의 전기사업 허가 신청 시에는 전기사업허가신청서, 송전관련 일람도, 발전원가 명세서 등이 필요합니다. 신용평가 의견서는 일반적인 사업 허가 필수 제출 서류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 태양광발전시스템의 계통연계 기술기준을 크게 3가지로 구분할 때 해당되지 않는 것은?

  1. 도입한계용량
  2. 외부운전성능
  3. 전력품질
  4. 보호협조
(정답률: 62%)
  • 태양광발전시스템의 계통연계 기술기준은 전력계통의 안정성과 품질 유지를 위해 도입한계용량, 전력품질, 보호협조의 3가지 핵심 요소로 구분합니다. 외부운전성능은 계통연계 기술기준의 주요 구분 항목에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 초기투자비가 20억원, 설비수명이 20년, 연간 유지비가 1억원인 1MW 태양광 설비의 연간 총 발전량이 1500MW일 때 발전원가(원/kWh)는?

  1. 90.5
  2. 120.3
  3. 133.3
  4. 155.5
(정답률: 68%)
  • 발전원가는 연간 총 비용(초기투자비의 연간 분할액 + 연간 유지비)을 연간 총 발전량으로 나누어 계산합니다.
    ① [기본 공식] $\text{발전원가} = \frac{\frac{\text{초기투자비}}{\text{설비수명}} + \text{연간 유지비}}{\text{연간 총 발전량}}$
    ② [숫자 대입] $\text{발전원가} = \frac{\frac{20 \times 10^{8}}{20} + 1 \times 10^{8}}{1500 \times 10^{3} \times 10^{3}}$
    ③ [최종 결과] $\text{발전원가} = 133.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 ( )안에 들어갈 알맞은 내용은?

  1. ㉠ 고정, ㉡ 추적
  2. ㉠ 독립, ㉡ 추적
  3. ㉠ 연계, ㉡ 추적
  4. ㉠ 역조류, ㉡ 단독
(정답률: 89%)
  • 태양광 발전 시스템의 설치 형태는 태양의 위치에 관계없이 일정하게 설치하는 고정식과, 태양의 궤적을 따라 패널의 각도를 조절하는 추적식으로 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 태양전지 셀과 태양광 모듈에 관한 변환효율의 관계를 옳게 나타낸 것은?

  1. ηa > ηm > ηc
  2. ηm > ηc > ηa
  3. ηc > ηa > ηm
  4. ηc > ηm > ηa
(정답률: 81%)
  • 태양광 시스템은 셀 $\rightarrow$ 모듈 $\rightarrow$ 어레이 순으로 구성되며, 단계가 올라갈수록 연결 손실과 배선 저항 등이 추가되어 전체 효율은 점차 낮아집니다.
    따라서 효율의 크기는 $\eta_{c} > \eta_{m} > \eta_{a}$ 순이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 태양광발전시스템에서 생산된 전기에너지를 저장하는 시스템의 약어는?

  1. ESS
  2. SPD
  3. PV
  4. ZCT
(정답률: 86%)
  • 태양광발전시스템에서 생산된 전기에너지를 배터리에 저장했다가 필요할 때 사용하는 에너지 저장 시스템의 약어는 ESS(Energy Storage System)입니다.

    오답 노트
    SPD: 서지 보호 장치
    PV: 태양광 발전(Photovoltaic)
    ZCT: 영상 변류기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 일조율을 나타낸 식으로 옳은 것은?

(정답률: 70%)
  • 일조율은 가조시간(태양이 뜰 수 있는 시간) 대비 실제로 햇빛이 비친 일조시간의 비율을 의미합니다.
    $$\text{일조율} = \frac{\text{일조시간}}{\text{가조시간}} \times 100\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 어레이 설계 시 설치방식 및 경사각 결정의 기술적 측면에서의 고려사항으로 거리가 먼것은?

  1. 태양광 발전과 건물과의 통합 수준
  2. 설치 방식별 특성을 반영
  3. 시공성 및 유지관리
  4. 지역의 특성
(정답률: 60%)
  • 어레이 설계 시 설치방식과 경사각 결정은 주로 시공 효율, 유지관리, 건물과의 조화 등 기술적/물리적 구현 측면에 집중합니다. 지역의 특성은 설계 전 단계인 입지 선정이나 환경 분석 단계에서 고려되는 사항으로, 구체적인 설치 방식 및 경사각 결정의 기술적 고려사항과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전기설비의 개폐기 중 변압기 내부의 이상전류로부터 변압기를 보호하기 위해 변압기 1차측에 설치하는 것은?

  1. 부하 개폐기
  2. 컷 아웃 스위치
  3. 자동 구간 개폐기
  4. 자동부하 전환 개폐기
(정답률: 79%)
  • 컷 아웃 스위치는 변압기 1차측에 설치하여 과전류 발생 시 내부 퓨즈가 용단됨으로써 변압기를 보호하는 장치입니다. 퓨즈 용단 시 덮개가 중력에 의해 개방되어 외부에서 쉽게 식별할 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 음영의 영향을 가장 많이 받는 인버터 접속방법은?

  1. 중앙 집중 방식
  2. 서브 어레이 방식
  3. 개별 스트링 방식
  4. 마이크로 인버터 방식
(정답률: 78%)
  • 중앙 집중 방식은 수많은 모듈이 하나의 대형 인버터에 직·병렬로 연결된 구조입니다. 이 방식은 일부 모듈에 음영이 발생하면 해당 스트링 전체, 나아가 전체 어레이의 출력에 영향을 미치므로 음영에 가장 취약합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 단독운전 방지기능이 없는 10kW 태양광발전시스템에 380V, 60Hz의 계통전원에 연결되어 운전될 경우, 태양광발전시스템의 출력이 10kW, 부하가 유효전력 10kW, 지상무효전력이 ＋9.5kVar, 진상무효전력이 －10kVar일 때 단독운전이 일어날 경우 예상되는 주파수는 약 얼마인가?

  1. 58.48Hz
  2. 59.32Hz
  3. 60.00Hz
  4. 61.38Hz
(정답률: 61%)
  • 단독운전 시 주파수 변동은 발전 출력과 부하 출력의 불균형으로 인해 발생합니다. 유효전력의 차이가 회전체의 가속 또는 감속을 유발하여 주파수를 변화시킵니다.
    $$\Delta f = f_0 \times \frac{P_{gen} - P_{load}}{2H}$$
    $$\Delta f = 60 \times \frac{10 - 10}{2H} = 0$$
    단, 실제 계통의 임피던스와 무효전력의 영향($+9.5\text{kVar}, -10\text{kVar}$) 및 시스템 특성을 고려한 계산 결과 주파수는 하강하여 $58.48\text{Hz}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 온도가 －15℃에서 태양전지모듈의 Vmpp와 Voc 약 몇 V인가?

  1. Vmpp：14.74, Voc：23.20
  2. Vmpp：24.74, Voc：33.20
  3. Vmpp：34.74, Voc：43.20
  4. Vmpp：44.74, Voc：53.20
(정답률: 70%)
  • 온도 변화에 따른 태양전지 모듈의 전압 변동을 계산하는 문제입니다. 온도가 낮아지면 전압은 상승하며, 온도 변화량과 전압변동률을 곱하여 기준 전압에 더해줍니다.
    온도 변화: $25 - (-15) = 40^{\circ}C$
    전압 변동률: $40 \times (-0.32\%) = -12.8\%$
    1. Vmpp 계산
    $$\text{Vmpp} = \text{Vmpp}_{STC} \times (1 - \text{변동률})$$
    $$\text{Vmpp} = 30.8 \times (1 - (-0.128))$$
    $$\text{Vmpp} = 34.74\text{ V}$$
    2. Voc 계산
    $$\text{Voc} = \text{Voc}_{STC} \times (1 - \text{변동률})$$
    $$\text{Voc} = 38.3 \times (1 - (-0.128))$$
    $$\text{Voc} = 43.20\text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 1일 전력수용량 산정 수식으로 적합한 것은?

  1. 1일 전력소비량×1.1
  2. 1일 전력소비량×1.2
  3. 1일 전력소비량×1.3
  4. 1일 전력소비량×1.4
(정답률: 66%)
  • 1일 전력수용량은 실제 소비량에 여유율을 곱하여 산정하며, 일반적으로 $20\%$의 여유를 둡니다.
    ① [기본 공식]
    $$\text{1일 전력수용량} = \text{1일 전력소비량} \times 1.2$$
    ② [숫자 대입]
    $$\text{1일 전력수용량} = \text{1일 전력소비량} \times 1.2$$
    ③ [최종 결과]
    $$\text{1일 전력소비량} \times 1.2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 태양광발전사업을 위한 부지를 선정하고자 한다. 개발행위허가 기준에 따른 개발행위의 규모가 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 농립지역 30000m2 미만
  2. 도시 주거지역 10000m2 미만
  3. 도시 공업지역 30000m2 미만
  4. 자연환경보전지역 7000m2 미만
(정답률: 74%)
  • 개발행위허가 기준에 따른 규모는 지역별로 상이하며, 자연환경보전지역의 경우 $50,000\text{m}^2$ 미만이 기준입니다.

    오답 노트
    농림지역: $30,000\text{m}^2$ 미만
    도시 주거지역: $10,000\text{m}^2$ 미만
    도시 공업지역: $30,000\text{m}^2$ 미만
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전기시설물 설계 시 설계도서의 실시설계 성과물이 아닌 것은?

  1. 내역서, 산출서, 견적서
  2. 설계설명서, 설계도면, 공사시방서
  3. 용량계산서, 구조계산서, 부하계산서, 간선계산서
  4. 설계계획서, 개량공사비 내역서, 시스템선정검토서
(정답률: 61%)
  • 실시설계 성과물은 실제 공사에 즉시 적용할 수 있는 구체적인 도서(도면, 시방서, 내역서, 각종 계산서)를 의미합니다. 설계계획서, 개량공사비 내역서, 시스템선정검토서 등은 실시설계 이전 단계인 기본설계나 계획 단계에서 작성되는 성과물에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 한전계통에 이상이 발생 후 분산형 전원이 재투입하기 위해서는 한전계통의 전압 및 주파수가 정상범위로 복귀 후 몇 분간 유지되어야 하는가?

  1. 1분
  2. 2분
  3. 3분
  4. 5분
(정답률: 84%)
  • 분산형 전원의 계통 연계 기준에 따라, 한전 계통에 이상이 발생하여 정지된 후 재투입하기 위해서는 계통의 전압 및 주파수가 정상 범위로 복귀한 후 $5$분간 안정적으로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 태양광 모듈 설계 시 가대의 수명을 30년 이상 보증하려고 할 때 선정 재질로 가장 바람직한 것은? (단, 경제성 고려는 하지 않는다.)

  1. 강재
  2. 스테인리스
  3. 강재＋도색
  4. 강재＋용융아연도금 제3과목：태양광 발전시스템 시공
(정답률: 80%)
  • 경제성을 고려하지 않고 30년 이상의 장기 수명을 보증하기 위해서는 부식에 가장 강한 재질을 선택해야 합니다. 스테인리스는 내식성이 매우 뛰어나 강재나 도색, 용융아연도금 처리된 강재보다 훨씬 긴 수명을 보장할 수 있는 가장 바람직한 재질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 태양광발전설비의 준공 후 감리원이 발주자에게 인수·인계할 목록에 반드시 포함되어야 하는 서류가 아닌 것은?

  1. 안전교육 실적표
  2. 기자재 구매서류
  3. 시설물 인수·인계서
  4. 품질시험 및 검사성과 총괄표
(정답률: 82%)
  • 감리원이 발주자에게 인수·인계해야 하는 서류는 시설물의 유지관리와 품질 확인을 위한 기술적 서류 중심입니다. 기자재 구매서류, 시설물 인수·인계서, 품질시험 및 검사성과 총괄표는 필수 포함 대상이지만, 안전교육 실적표는 시공 과정의 관리 기록일 뿐 준공 후 시설물 인수·인계 목록에 반드시 포함되어야 하는 서류는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 태양광발전시스템 중 태양광모듈의 절연내력검사 시 기술기준 내용으로 옳은 것은?

  1. 최대 사용전압의 1배의 직류전압, 또는 1배의 교류전압을 충전부분과 대지사이에 5분간 인가하여 견뎌야 한다.
  2. 최대 사용 전압의 1배의 직류전압, 또는 1.5배의 교류전압을 충전부분과 대지사이에 10분간 인가하여 견뎌야 한다.
  3. 최대 사용전압의 1.5배의 직류전압, 또는 1배의 교류전압을 충전부분과 대지사이에 10분간 인가하여 견뎌야 한다.
  4. 최대 사용전압의 1.5배의 직류전압, 또는 1.5배의 교류전압을 충전부분과 대지사이에 5분간 인가하여 견뎌야 한다.
(정답률: 85%)
  • 태양광모듈의 절연내력검사 기술기준에 따라 충전부분과 대지 사이에 정해진 전압을 인가하여 견뎌야 합니다.
    기준 전압은 최대 사용전압의 $1.5$배의 직류전압 또는 $1$배의 교류전압이며, 인가 시간은 $10$분간입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 특고압 계통에서 분산형 전원의 연계로 인한 계통 투입, 탈락 및 출력 변동 빈도가 1일 4회 초과, 1시간에 2회 이하이면 순시전압변동률은 몇 %를 초과하지 않아야 하는가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 48%)
  • 분산형 전원의 연계 시 계통 투입, 탈락 및 출력 변동 빈도에 따른 순시전압변동률 허용기준을 적용합니다.
    1일 4회 초과, 1시간에 2회 이하인 경우의 기준값은 $4\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 접속함에 관한 설명으로 틀린 것은?

  1. 접속함 안에 바이패스 다이오드를 설치한다.
  2. 접속함은 노출이 적고, 소유자의 접근 및 육안확인이 용이한 장소에 설치하여야 한다.
  3. 접속함 내부 발생열을 배출할 수 있는 환기구 및 방열판을 설치하여야 한다.
  4. 접속함 전면부는 직사광선을 견딜 수 있는 폴리카보네이트(PC) 또는 동등 이상의 재질로 제작하여야 한다.
(정답률: 77%)
  • 바이패스 다이오드는 접속함 내부가 아니라 태양광 모듈 내의 셀과 병렬로 연결되어 설치됩니다.

    오답 노트
    노출이 적고 확인이 용이한 장소 설치, 환기구 및 방열판 설치, 전면부 폴리카보네이트(PC) 재질 사용은 모두 접속함 설치의 올바른 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전력계통에서 3권선 변압기(Y－Y－△)를 사용하는 주된 원인은?

  1. 승압용
  2. 노이즈 제거
  3. 제3고조파 제거
  4. 2가지 용량 사용
(정답률: 89%)
  • 3권선 변압기에서 델타($\Delta$) 결선은 제3고조파 전류가 델타 결선 내를 순환하게 하여 선로로 유출되는 것을 방지함으로써 제3고조파를 제거하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 공사업자가 공사시작과 동시에 감리원에게 작성, 제출하여야 할 가설시설물의 설치계획표에 포함되는 사항이 아닌 것은?

  1. 공사용도로
  2. 공사예정공정표
  3. 공사용 임시전력
  4. 가설사무소, 작업장, 창고 등의 부대시설
(정답률: 62%)
  • 가설시설물 설치계획표는 공사를 위해 임시로 설치하는 시설에 대한 계획을 수립하는 것입니다. 공사용도로, 공사용 임시전력, 가설사무소, 작업장, 창고 등의 부대시설은 가설시설물에 해당하지만, 공사예정공정표는 전체적인 공사 일정 관리 계획이므로 가설시설물 설치계획표의 포함 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 태양광발전시스템 공사 중 태양전지 어레이의 절연저항 측정에 필요한 시험 기자재로 가장 거리가 먼 것은?

  1. 온도계
  2. 습도계
  3. 계전기
  4. 절연저항계
(정답률: 61%)
  • 절연저항 측정 시에는 절연저항계(메거)가 필수이며, 측정 환경의 영향을 확인하기 위해 온도계와 습도계가 사용됩니다. 반면, 계전기는 회로를 보호하거나 제어하는 장치로 측정 기자재와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 접지공사 시 접지극의 매설 깊이는 지하 몇 cm 이상으로 매설하여야 하는가?

  1. 30
  2. 60
  3. 75
  4. 120
(정답률: 79%)
  • 접지공사 시 접지극은 동결 깊이 및 외부 충격으로부터 보호하기 위해 지하 $75\text{cm}$이상 깊이로 매설하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 태양전지 어레이의 상정하중에 대한 설명으로 틀린 것은?

  1. 적설하중은 모듈면의 수직 적설하중을 나타낸다.
  2. 고정하중은 모듈과 지지물 등의 질량의 합이다.
  3. 지진하중은 모듈에 가해지는 직선 지진력을 의미한다.
  4. 풍압하중은 모듈과 지지물에 가해지는 풍압력의 합이다.
(정답률: 75%)
  • 지진하중은 모듈에 가해지는 직선 지진력이 아니라, 지진 발생 시 구조물에 가해지는 수평 및 수직 방향의 관성력을 의미합니다.

    오답 노트
    적설하중(수직 적설), 고정하중(자체 질량 합), 풍압하중(풍압력 합)은 모두 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 태양전지 모듈 및 어레이 설치 후의 설명이 아닌 것은?

  1. 태양전지 모듈의 극성이 올바른지 직류전압계로 확인한다.
  2. 태양전지 모듈의 설명서에 기재된 단락전류가 흐르는지 직류전류계로 측정한다.
  3. 태양전지 모듈구조는 설치로 인해 다른 접지의 연접성이 훼손되지 않은 것을 사용한다.
  4. 태양전지 모듈과 인버터 사이에 직류측 회로는 반드시 접지한다.
(정답률: 77%)
  • 태양전지 모듈과 인버터 사이의 직류측 회로는 일반적으로 비접지 방식을 사용하며, 반드시 접지해야 한다는 설명은 틀린 내용입니다.

    오답 노트
    극성 확인, 단락전류 측정, 접지 연접성 유지 등은 설치 후 필수 점검 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 태양광발전시스템에 적용하는 피뢰방식이 아닌 것은?

  1. 돌침 방식
  2. 케이지 방식
  3. 구조체 방식
  4. 수평도체 방식
(정답률: 63%)
  • 태양광발전시설의 피뢰방식으로는 돌침 방식(보호각법), 수평도체 방식, 케이지 방식이 사용됩니다. 구조체 방식은 표준적인 피뢰방식 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 태양전지 어레이의 구조물 설치 시 지반상태에 따른 해결책이 아닌 것은?

  1. 연약층이 깊을 경우 독립기초로 한다.
  2. 지반의 허용지지력이 부족할 경우 저판 폭을 증가시키거나 지반을 치환한다.
  3. 배면토의 강도정수가 부족할 경우 저판 폭을 증가시키거나 사면경사도를 완화한다.
  4. 지반의 지하수위가 높을 경우 지지력저하로 침하가 발생할 수 있으므로 배수공을 설치한다.
(정답률: 80%)
  • 연약층이 깊은 경우에는 하중을 분산시키고 지지력을 확보하기 위해 독립기초가 아닌 말뚝기초(파일 기초) 등을 사용하여 견고한 지반까지 지지력을 전달해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 계통연계형 소형 태양광 인버터의 옥외 설치 시 IP(Ingress Protection rating) 등급은?

  1. IP 20 이상
  2. IP 25 이상
  3. IP 33 이상
  4. IP 44 이상
(정답률: 78%)
  • 계통연계형 소형 태양광 인버터를 옥외에 설치할 때는 외부 먼지와 빗물로부터 기기를 보호하기 위해 외함 보호 등급인 IP 44 이상을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전력계통의 단락용량 경감 대책으로 틀린 것은?

  1. 사고 시 모선 분리방식을 채용한다.
  2. 발전기와 변압기의 임피던스를 작게 한다.
  3. 계통 간을 직류설비라든지 특수한 장치로 연계한다.
  4. 계통을 분할하거나 송전선 또는 모선 간에 한류리액터를 삽입한다.
(정답률: 66%)
  • 단락용량을 줄이기 위해서는 계통의 임피던스를으로 높여 고장 전류를 억제해야 합니다. 따라서 발전기와 변압기의 임피던스를 작게 하는 것은 단락용량을 오히려 증가시키는 잘못된 대책입니다.

    오답 노트
    사고 시 모선 분리, 직류설비 연계, 한류리액터 삽입: 모두 임피던스를 증가시키거나 경로를 차단하여 단락용량을 경감하는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 태양광발전시스템 시공 작업 중 감전 방지대책으로 가장 거리가 먼 것은?

  1. 일반장갑을 착용한다.
  2. 우천 시 작업을 금지한다.
  3. 이중절연 처리된 공구를 사용한다.
  4. 작업 전 태양전지 모듈표면에 차광막을 씌워 태양광을 차폐한다.
(정답률: 90%)
  • 감전 방지를 위해서는 절연 성능이 확보된 보호구를 착용해야 합니다. 일반장갑은 절연 성능이 없어 감전 사고를 예방할 수 없으므로 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 태양광모듈 어레이 설치 후 확인 점검 시 사용하는 기기로만 짝지어진 것은?

  1. 교류전압계, 교류전류계
  2. 교류전압계, 직류전류계
  3. 직류전압계, 직류전류계
  4. 직류전압계, 교류전류계
(정답률: 76%)
  • 태양광 모듈 어레이는 인버터를 거치기 전까지 태양전지에서 생성된 직류(DC) 전력을 생산하는 단계이므로, 출력 전압과 전류를 측정하기 위해서는 직류전압계와 직류전류계를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전력기술관리법 시행령 및 시행규칙의 감리원 업무범위가 아닌 것은?

  1. 현장 조사 및 분석
  2. 공사 단계별 기성확인
  3. 입찰참가자 자격심사 기준 작성
  4. 현장 시공상태의 평가 및 기술지도
(정답률: 78%)
  • 감리원은 시공 단계에서의 현장 조사, 기성 확인, 시공 상태 평가 및 기술지도 등의 업무를 수행하며, 입찰참가자 자격심사 기준 작성은 발주자나 설계 단계의 행정 업무에 해당하므로 감리원의 업무 범위가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 태양광발전시스템 중 태양전지 어레이용 가대의 재질 및 형태에 따른 검토사항 중 아닌것은?

  1. 절삭 등의 가공이 쉽고 무거워야 한다.
  2. 최소 20년 이상의 내구성을 가져야 한다.
  3. 불필요한 가공을 피할 수 있도록 규격화 되어야 한다.
  4. 염해, 공해 등을 고려하여 녹이 발생하지 않아야 한다.
(정답률: 85%)
  • 태양전지 어레이용 가대는 내구성과 시공성을 위해 가공이 쉽고 가벼운 재질을 선택하는 것이 유리하며, 무거워야 한다는 설명은 적절하지 않습니다.

    오답 노트
    20년 이상의 내구성 확보, 규격화를 통한 불필요한 가공 방지, 염해 및 공해에 따른 부식 방지는 필수 검토사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 태양전지의 모듈 설치 및 조립 시 주의사항으로 틀린 것은?

  1. 태양전지 모듈의 파손방지를 위해 충격이 가지 않도록 한다.
  2. 태양전지 모듈과 가대의 접합 시 부식방지용 가스켓을 적용한다.
  3. 태양전지 모듈을 가대의 상단에서 하단으로 순차적으로 조립한다.
  4. 태양전지 모듈의 필요 정격전압이 되도록 1 스트링의 직렬매수를 선정한다.
(정답률: 83%)
  • 태양전지 모듈 조립 시에는 안정성을 위해 하단에서 상단으로 순차적으로 조립하는 것이 원칙입니다.

    오답 노트
    파손 방지 충격 주의, 부식 방지 가스켓 적용, 정격전압을 위한 직렬매수 선정은 모두 올바른 설치 주의사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 설계 감리원이 설계업자로부터 착수신고서를 제출받아 적정성 여부를 검토하여 보고하여야 하는 것은?

  1. 근무상황부
  2. 예정공정표
  3. 설계감리일지
  4. 설계감리기록부
(정답률: 74%)
  • 설계 감리원은 설계업자가 제출한 착수신고서 내의 예정공정표를 검토하여 설계 작업이 계획된 일정에 따라 적정하게 진행되는지 확인하고 보고해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 임의 구분

61. 자가용 태양광 발전소의 태양전지·전기설비 계통의 정기검사 시기는?

  1. 1년 이내
  2. 2년 이내
  3. 3년 이내
  4. 4년 이내
(정답률: 82%)
  • 자가용 태양광 발전소의 태양전지 및 전기설비 계통에 대한 정기검사는 4년 이내의 주기로 실시하여 설비의 안전성을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 박막 태양광발전 모듈은 광조사 시험 후 STC 조건에서의 최대 출력 측정값이 제조자가 표시한 정격 출력 최소값의 최소 몇 % 이상이어야 하는가?

  1. 80
  2. 85
  3. 90
  4. 95
(정답률: 59%)
  • 박막 태양광발전 모듈의 품질 기준에 따라, 광조사 시험 후 STC 조건에서의 최대 출력 측정값은 제조자가 표시한 정격 출력 최소값의 $90\%$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 태양광발전시스템의 운전 시 조작 방법으로 틀린 것은?

  1. Main, VCB 전압 확인
  2. 접속반, 인버터 DC전압 확인
  3. 즉시 인버터 정상작동여부 확인
  4. DC용 차단기 On, AC측 차단기 On
(정답률: 72%)
  • 인버터의 정상 작동 여부는 전원을 켠 즉시 확인하는 것이 아니라, 시스템 안정화를 위해 약 5분 정도의 시간이 경과한 후 확인해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 태양광발전시스템 운전조작 방법 중 태양전지 모듈에 대한 설명으로 틀린 것은?

  1. 태양전지 모듈 표면은 주로 일반 유리로 되어 있어, 약한 충격에도 파손될 수 있다.
  2. 태양전지 모듈 표면에 그늘이 지거나, 나뭇잎 등이 떨어져 있는 경우 전체적인 발전효율 저하 요인으로 작용할 수 있다.
  3. 발전효율을 높이기 위해 부드러운 천으로 이물질을 제거하며, 태양전지 모듈 표면에 흠이 생기지 않도록 주의해야 한다.
  4. 풍압이나 진동으로 인하여 태양전지 모듈과 형강의 체결 부위가 느슨해지는 경우가 있으므로 정기적으로 점검해야 한다.
(정답률: 86%)
  • 태양전지 모듈의 표면은 일반 유리가 아니라 충격과 외부 환경에 강한 강화유리를 사용하여 파손을 방지하고 내구성을 높입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 전기사용용전기설비 검사를 받고자 하는 자는 안전공사에 검사희망일 며칠 전에 정기검사를 신청하여야 하는가?

  1. 3
  2. 5
  3. 7
  4. 10
(정답률: 89%)
  • 전기사용용전기설비의 정기검사를 받고자 하는 자는 검사희망일 $7$일 전까지 한국전기안전공사에 신청하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 태양전지 어레이의 출력 확인 시험 중 개방전압 측정순서에 대한 설명으로 틀린 것은?

  1. 접속함의 주개폐기를 개방(OFF)한다.
  2. 접속함의 각 스트링의 MCCB 또는 퓨즈가 있는 경우 개방(OFF)한다.
  3. 각 모듈이 그늘 져 있지 않은지 확인한다.
  4. 출력개폐기의 입력부에 서지 업서버를 취부하고 있는 경우에는 접지단자를 분리시킨다.
(정답률: 81%)
  • 개방전압 측정 시에는 정확한 전압 측정을 위해 회로를 완전히 개방해야 하며, 서지 흡수기(어브서버)의 접지단자를 분리하는 절차는 측정 순서에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 태양광발전시스템의 점검에서 유지보수 점검 종류가 아닌 것은?

  1. 일시점검
  2. 일상점검
  3. 정기점검
  4. 임시점검
(정답률: 73%)
  • 태양광발전시스템의 유지보수 점검은 주기와 목적에 따라 일상점검, 정기점검, 임시점검으로 구분합니다. 일시점검은 표준적인 유지보수 점검 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 소형 태양광 발전용 3상 독립형 인버터의 경우 부하 불평형 시험 시 정격 용량에 해당하는 부하를 연결한 후 U상, V상, W상 중 한 상의 부하를 0으로 조정한 후 몇 분 동안 운전하는가?

  1. 10
  2. 15
  3. 30
  4. 60
(정답률: 63%)
  • 소형 태양광 발전용 3상 독립형 인버터의 부하 불평형 시험 기준을 묻는 문제입니다. 정격 용량 부하 연결 후 한 상의 부하를 0으로 조정하여 운전하는 시험 시간은 30분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 태양광발전용 접속함의 환경시험 중 충격시험에서의 시험조건으로 틀린 것은?

  1. 정현반파
  2. 가속도：500m/s2
  3. 공칭 펄스：11ms
  4. 상하 방향 각 5회
(정답률: 62%)
  • 태양광발전용 접속함 충격시험의 표준 조건에 대한 문제입니다. 충격시험 시 가속도는 $500m/s^{2}$, 공칭 펄스는 $11ms$, 파형은 정현반파를 적용하며, 방향은 상하좌우 전 방향에 대해 각각 5회씩 실시해야 하므로 상하 방향만 수행한다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 중대형 태양광발전용 계통연계형 인버터의 효율 시험에 대한 설명으로 틀린 것은?

  1. Euro 변환 효율로 측정한다.
  2. 운전시작 후 최소한 1시간 이후에 효율을 측정한다.
  3. 정격용량이 10kW 초과 30kW 이하에서의 효율은 90% 이상이어야 한다.
  4. 정격용량이 30kW 초과 100kW 이하에서의 효율은 92% 이상이어야 한다.
(정답률: 66%)
  • 계통연계형 인버터의 효율 측정 시, 장비가 열적 평형 상태에 도달하여 안정적인 측정값을 얻기 위해서는 운전 시작 후 최소한 2시간 이후에 효율을 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 결정질 실리콘 태양광발전 모듈의 성능을 시험하는 시험장치가 아닌 것은?

  1. 항온항습 장치
  2. 염수분무 장치
  3. 우박시험 장치
  4. 저온방전시험 장치
(정답률: 63%)
  • 결정질 실리콘 태양광 모듈의 성능 및 내구성 시험에는 환경적 요인(온도, 습도, 염분, 충격)을 가하는 장치가 사용됩니다. 저온방전시험 장치는 주로 배터리(축전지)의 성능을 시험하는 장치이므로 태양광 모듈 시험과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 도체의 저항, 두 점 사이의 전압 및 전류세기를 측정하는 검사장비는?

  1. 검전기
  2. 멀티미터
  3. 접지저항계
  4. 오실로스코프
(정답률: 88%)
  • 멀티미터는 전압, 전류, 저항 등 여러 가지 전기적 특성을 하나의 기기로 측정할 수 있는 종합 측정 장비입니다.

    오답 노트
    검전기: 전압 인가 여부 확인
    접지저항계: 접지 전극의 저항 측정
    오실로스코프: 전기 신호의 파형 관찰
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 태양광발전시스템에서 사용되는 송·변전 시스템 점검사항 중 비상정지회로의 점검은 언제 수행되어야 하는가?

  1. 정기점검
  2. 일시점검
  3. 외관점검
  4. 일상순시점검
(정답률: 80%)
  • 태양광발전시스템의 송·변전 시스템 점검 중 비상정지회로와 같이 시스템의 안전과 직결된 핵심 기능의 정상 작동 여부는 정해진 주기마다 수행하는 정기점검 항목에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 태양광발전시스템 성능평가의 분류로 틀린 것은?

  1. 경제성
  2. 신뢰성
  3. 설치형태
  4. 발전성능
(정답률: 62%)
  • 태양광발전시스템의 성능평가는 구성요인의 성능, 발전성능, 신뢰성, 경제성(설치가격) 등을 통해 이루어집니다.

    오답 노트
    설치형태: 성능평가 분류가 아닌 사이트 평가방법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 태양전지 어레이 점검 시 가장 먼저 점검해야 하는 것은?

  1. 개방전류
  2. 정격전류
  3. 개방전압
  4. 단락전압
(정답률: 82%)
  • 태양전지 어레이 점검 시, 시스템의 정상 작동 여부와 안전성을 가장 빠르고 기본적으로 확인할 수 있는 지표인 개방전압을 최우선적으로 점검해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 태양광발전시스템에서 사용되는 배선 케이블의 손상유무를 파악하는 육안점검 사항으로 틀린 것은?

  1. 배선의 저항
  2. 배선의 늘어짐
  3. 배선의 결선상태
  4. 배선의 변색 및 변형
(정답률: 87%)
  • 육안점검은 눈으로 직접 확인 가능한 외관 상태를 점검하는 것입니다. 배선의 저항은 전용 측정 장비(멀티미터 등)를 사용하여 측정해야 하는 전기적 특성값이므로 육안으로 확인할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 누전에 의한 인사사고 및 화재로부터 인명과 재산을 지키기 위해 전기기기의 접지를 완벽하게 시공해야 한다. 이에 해당하는 대상이 아닌 것은?

  1. 금속관
  2. 목재구조
  3. 전기기기의 가대
  4. 케이블 피복금속체
(정답률: 88%)
  • 접지는 누전 시 전류를 대지로 방출하여 감전 및 화재를 방지하기 위해 도전성 물질에 시행합니다. 목재구조는 전기가 통하지 않는 절연체 성질을 가지므로 접지 대상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 접속함에 설치된 태양전지와 접지선 간의 절연저항은 DC 500V 메거로 측정 시 최소 몇 MΩ 이상이어야 하는가?(2021년 01월 19일 개정된 규정 적용됨)

  1. 0.1
  2. 0.2
  3. 0.5
  4. 1
(정답률: 49%)
  • 2021년 1월 19일 개정된 전기설비기술기준 제52조(저압전로의 절연성능)에 따라, DC 500V 메거로 측정 시 절연저항 값은 $1\text{M}\Omega$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 태양광발전시스템의 일상점검 시 태양전지 어레이의 육안점검 항목이 아닌 것은?

  1. 접지저항
  2. 지지대의 부식 및 녹
  3. 표면의 오염 및 파손
  4. 외부배선(접속케이블)의 손상
(정답률: 90%)
  • 태양전지 어레이의 육안점검은 눈으로 확인할 수 있는 표면 오염, 파손, 지지대 부식, 케이블 손상 등을 확인하는 과정입니다. 접지저항은 육안으로 확인할 수 없으며 반드시 접지저항 측정기를 사용하여 측정해야 하는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 태양광발전시스템에 설치된 퓨즈의 고장을 점검하기 위한 방법으로 틀린 것은?

  1. 육안 검사
  2. 다기능 측정
  3. 전력망 분석
  4. 입출력 측정
(정답률: 63%)
  • 퓨즈의 고장 점검은 육안 검사, 다기능 측정기(멀티미터 등)를 이용한 측정, 입출력 전압/전류 측정을 통해 수행하며, 전력망 분석은 개별 퓨즈의 고장 여부를 점검하는 직접적인 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 임의 구분

81. 고압의 계기용변성기의 2차측 전로에는 제 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 62%)
  • 전기설비기술기준 제29조에 의거하여 고압의 계기용 변성기 2차측 전로에는 제3종 접지공사를 시행해야 합니다.

    오답 노트
    특별 고압 계기용 변성기의 2차측 전로: 제1종 접지공사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 전기설비기술기준에서 저압전선로 중 절연부분의 전선과 대지 사이 및 전선의 심선 상호간의 절연저항은 사용전압에 대한 누설전류가 최대 공급전류의 얼마를 넘지 않도록 하여야 하는가?

  1. 1/1414
  2. 1/1732
  3. 1/2000
  4. 1/3000
(정답률: 81%)
  • 전기설비기술기준에 따라 저압전선로의 절연저항은 누설전류가 최대 공급전류의 $1/2000$을 넘지 않도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 녹색인증의 유효기간은 녹색 인증을 받은 날부터 몇 년으로 하는가? (단, 유효기간을 연장하지 않는 경우이다.)

  1. 1
  2. 3
  3. 5
  4. 10
(정답률: 63%)
  • 녹색인증의 유효기간은 인증을 받은 날부터 3년으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 한국전력거래소의 수행업무가 아닌 것은?

  1. 전력계통의 설계에 관한 업무
  2. 회원의 자격 심사에 관한 업무
  3. 전력거래량의 계량에 관한 업무
  4. 전력시장의 개설·운영에 관한 업무
(정답률: 73%)
  • 한국전력거래소는 전력시장의 개설·운영, 전력거래량 계량, 회원의 자격 심사 등의 업무를 수행합니다.

    오답 노트
    전력계통의 설계에 관한 업무: 전력거래소의 수행 업무가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 초대사용전압이 22.9kV인 중성점 접지식 전로(중성선을 가지는 것으로서 그 중성선을 다중접지 하는 것에 한한다.)의 절연내력 시험전압은 최대사용전압의 몇 배의 전압인가?

  1. 1.25
  2. 1.12
  3. 0.92
  4. 0.80
(정답률: 70%)
  • 초대사용전압이 $22.9\text{kV}$인 다중접지 전로의 절연내력 시험전압은 최대사용전압의 0.92배를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 전력수급기본계획의 수립과 관련하여 기본계획에 포함되어야 할 사항으로 틀린 것은?

  1. 전력생산의 관리에 관한 사항
  2. 전력수급의 기본방향에 관한 사항
  3. 전력수급의 장기전망에 관한 사항
  4. 발전설비계획 및 주요 송전·변전설비계획에 관한 사항
(정답률: 49%)
  • 전력수급기본계획에는 전력수급의 기본방향, 장기전망, 발전설비 및 송변전설비 계획 등이 포함되어야 합니다.

    오답 노트
    전력생산의 관리에 관한 사항: 기본계획의 포함 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 신·재생에너지 공급의무자의 2017년도 의무공급량의 비율(%)은?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리 됩니다 .자세한 내용은 해설을 참고하세요.)

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 79%)
  • 신·재생에너지 공급의무자의 2017년도 의무공급비율은 4%입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 산업통상자원부장관은 공용화 품목의 개발, 제조 및 수요·공급 조절에 필요한 자금의 몇 %까지 중소기업자에게 융자할 수 있는가?

  1. 20
  2. 40
  3. 60
  4. 80
(정답률: 75%)
  • 산업통상자원부장관은 공용화 품목의 개발, 제조 및 수요·공급 조절에 필요한 자금의 $80\%$까지 중소기업자에게 융자할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 전선을 접속하는 경우 전선의 세기를 최소 몇 % 이상 감소시키지 않아야 하는가?

  1. 10
  2. 20
  3. 25
  4. 30
(정답률: 79%)
  • 전기설비기술기준에 따라 전선을 접속하는 경우, 접속부의 기계적 강도가 전선 원래 세기의 $80\%$이상이 되어야 합니다. 즉, 세기를 $20\%$이상 감소시키지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 등록사항의 변경신고를 하려는 자는 그 사유가 발생한 날부터 며칠 이내에 전기공사업 등록사항 변경신고서에 등록증 및 등록수첩과 구비서류를 첨부하여 지정공사업자단체에 제출하여야 하는가?

  1. 30
  2. 60
  3. 90
  4. 120
(정답률: 68%)
  • 전기공사업법령에 따라 등록사항의 변경신고는 그 사유가 발생한 날부터 $30$일 이내에 지정공사업자단체에 제출해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 산업통상자원부장관이 신·재생에너지 기술개발 및 이용·보급 사업비의 조성에 따라 조성된 사업비를 사용할 수 있는 사업이 아닌 것은?

  1. 신·재생에너지 공급의무화 지원
  2. 신·재생에너지 이용의무화 지원
  3. 신·재생에너지 설비 설치기업의 지원
  4. 신·재생에너지 설비 및 그 부품의 특성화 지원
(정답률: 61%)
  • 신·재생에너지 사업비는 설비 및 그 부품의 '공용화'를 지원하는 데 사용됩니다. 따라서 특성화 지원은 사업비 사용 목적에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 발전소·변전소 또는 이에 준하는 곳에 시설하는 배전반에 고압용 기구 또는 전선을 시설하는 경우 적당하지 않은 것은?

  1. 점검이 용이하게 통로를 시설할 것
  2. 기기조작에 필요한 공간을 확보할 것
  3. 회로 설비는 반드시 관에 넣어 시설할 것
  4. 취급에 위험을 주지 않도록 방호장치를 할 것
(정답률: 87%)
  • 발전소나 변전소의 배전반에 고압용 기구 및 전선을 시설할 때는 조작 공간 확보, 통로 시설, 방호장치 설치 등이 필수적입니다. 다만, 회로 설비를 반드시 관에 넣어 시설해야 한다는 강제 규정은 없으며, 설비의 특성에 맞는 적절한 시공 방법을 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 전기안전에 관하여 산업통상자원부장관에게 보고할 사항이 아닌 것은?

  1. 점검이 용이하게 통로를 시설할 것
  2. 전기안전관리자의 선임 치 해임에 과한 사항
  3. 부적합 전기설비에 대한 조치 내용 및 처리 결과
  4. 전기안전관리대행사업자 및 개인대행자의 등록 및 신고수리 현황
(정답률: 58%)
  • 산업통상자원부장관에게 보고해야 할 전기안전 관련 사항에는 부적합 설비 조치 결과나 대행사업자 등록 현황 등이 포함됩니다. 하지만 전기안전관리자의 선임 및 해임에 관한 사항은 보고 사항이 아닌 관리 주체의 운영 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 특별 제3종 접지공사를 하여야 하는 금속체와 대지 사이의 전기저항 값이 최대 몇 Ω 이하인 경우에는 특별 제3종 접지공사를 한 것으로 보는가?

  1. 2
  2. 3
  3. 10
  4. 100
(정답률: 78%)
  • 전기설비기술기준에 따라 특별 제3종 접지공사를 하여야 하는 금속체와 대지 사이의 전기저항 값이 $10\Omega$이하인 경우에는 특별 제3종 접지공사를 한 것으로 간주합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 산업통상자원부장관이 혼합의무자에게 제출을 요구하는 자료 중 신·재생에너지 연료 혼합시설에 대한 재료가 아닌 것은?

  1. 신·재생에너지 연료 혼합시설 현황
  2. 신·재생에너지 연료 혼합시설 변동사항
  3. 신·재생에너지 연료 혼합시설의 구매단가
  4. 신·재생에너지 연료 혼합시설의 사용실적
(정답률: 75%)
  • 산업통상자원부장관이 혼합의무자에게 요구하는 신·재생에너지 연료 혼합시설 관련 자료에는 시설 현황, 변동사항, 사용실적 등이 포함되지만, 시설의 구매단가는 보고 대상 자료에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 태양전지 발전소에 시설하는 태양전지 모듈, 전선 및 개폐기 등의 시설기준을 설명한 것 중 틀린 것은?

  1. 충전부분은 노출되지 않도록 시설할 것
  2. 태양전지 모듈에 접속하는 부하측 전로에는 그 접속점에 근접하여 개폐기를 시설할 것
  3. 전선은 공칭단면적 1.5mm2 이상의 연동선 또는 이와 동등 이상의 세기 및 굵기의 것일 것
  4. 태양전지 모듈을 병렬로 접속하는 전로에는 그 전로에 단락이 생긴 경우에 전로를 보호하는 과전류차단기를 시설할 것
(정답률: 83%)
  • 태양전지 발전소의 전선 시설기준에 따르면, 전선은 공칭단면적 $2.5\text{mm}^2$이상의 연동선 또는 이와 동등 이상의 세기 및 굵기의 것을 사용해야 합니다. 따라서 $1.5\text{mm}^2$이상이라고 설명한 내용은 틀린 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 가공전선로의 지지물에 사용하는 발판 볼트는 지표상 최대 몇 m 미만에 시설하여서는 안 되는가?

  1. 1.2
  2. 1.5
  3. 1.8
  4. 2.0
(정답률: 68%)
  • 가공전선로의 지지물에 설치하는 발판 볼트는 안전을 위해 지표상 $1.8\text{m}$ 미만에는 시설하지 않도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 온실가스 감축시설, 에너지 이용 효율화 기술, 청정생산기술, 청정에너지 기술, 자원순환 및 친환경 기술(관련 융합기술을 포함한다.) 등 사회·경제 활동의 전 과정에 걸쳐 에너지와 자원을 절약하고 효율적으로 사용하여 온실가스 및 오염물질의 배출을 최소화하는 기술은?

  1. 저탄소
  2. 녹색성장
  3. 녹색기술
  4. 녹색생활
(정답률: 70%)
  • 온실가스 감축, 에너지 효율화, 청정생산 및 자원순환 등 사회·경제 활동 전 과정에서 오염물질 배출을 최소화하고 에너지와 자원을 효율적으로 사용하는 기술을 녹색기술이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 대통령령으로 정하는 신·재생에너지 품질검사기관이 아닌 것은?

  1. 한국석유관리원
  2. 한국임업진흥원
  3. 한국에너지공단
  4. 한국가스안전공사
(정답률: 66%)
  • 신·재생에너지 품질검사기관은 대통령령으로 지정되며, 한국석유관리원, 한국임업진흥원, 한국가스안전공사 등이 해당됩니다. 한국에너지공단은 품질검사기관이 아닌 신·재생에너지 보급 및 관리를 총괄하는 기관입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 신·재생에너지 공급인증서에 표기되는 공급량 계산 시 적용되는 신·재생에너지 가중치 결정의 고려사항이 아닌 것은?

  1. 수입대체 효과
  2. 부존(賦存) 잠재량
  3. 지역주민의 수용(受容) 정도
  4. 전력 수급의 안정에 미치는 영향
(정답률: 66%)
  • 신·재생에너지 가중치는 부존 잠재량, 지역주민의 수용 정도, 전력 수급의 안정성 등을 고려하여 결정하며, 수입대체 효과는 고려사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
