1과목: 임의 구분

1. 어떤 전지의 외부회로 저항은 5Ω 이고 전류는 8A가 흐른다. 외부회로에 5Ω 대신에 15 Ω의 저항을 접속하면 4A로 떨어진다. 이 전지의 기전력은?

  1. 100V
  2. 80V
  3. 60V
  4. 40V
(정답률: 75%)
  • 전지의 기전력은 외부 저항과 내부 저항의 합에 전류를 곱하여 구할 수 있으며, 동일한 전지라면 저항값이 변해도 기전력은 일정하다는 원리를 이용합니다.
    ① [기본 공식] $V = (R + r) I$
    ② [숫자 대입] $(5 + r) \times 8 = (15 + r) \times 4$
    ③ [최종 결과] $V = 80\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 2012년부터 국내 총 발전량의 일정 비율을 신재생에너지로 의무화하는 제도는?

  1. REC(Renewable Energy Certificate)
  2. FIT(Feed In Tariff)
  3. RPS(Renewable Portfolio Standard)
  4. FERC(Federal Energy Regulatory Comission)
(정답률: 78%)
  • RPS(Renewable Portfolio Standard)는 발전 사업자에게 총 발전량의 일정 비율을 신재생에너지로 공급하도록 의무화하는 제도입니다.

    오답 노트
    REC: 신재생에너지 공급 인증서
    FIT: 발전차액지원제도
    FERC: 미국 연방 에너지 규제 위원회
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 뇌서지 등의 피해로부터 pV시스템을 보호하기 위한 대책으로 적합하지 않은 것은?

  1. 피뢰소자를 어레이 주회로 내에 분산시켜 설치함과 동시에 접속함에도 설치한다.
  2. 뇌우의 발생지역에서는 직류전원 측에 내뢰 트랜스를 설치하여 보다 완전한 대책을 취한다.
  3. 접속함 및 분전반 안에 설치하는 피뢰소자는 방전내량이 큰 것을 선정한다.
  4. 저압 배전선으로부터 침입하는 뇌서지에 대해서는 분전반에 피뢰소자를 설치한다.
(정답률: 67%)
  • 뇌서지 보호 대책 중 내뢰 트랜스의 설치 위치가 잘못되었습니다. 내뢰 트랜스는 직류전원 측이 아니라 교류전원 측에 설치하여 보호 대책을 강구해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 태양광발전용 축전지의 방전심도에 대한 설명으로 틀린 것은?

  1. 방전심도를 낮게(30~40%) 설정하면 전지수명이 증가한다.
  2. 방전심도를 깊게(70~80%) 설정하면 전지 수명이 단축된다.
  3. 방전심도를 낮게(30~40%) 설정하면 잔존용량이 감소한다.
  4. 방전심도를 깊게(70~80%) 설정하면 전지 이용률이 증가한다.
(정답률: 74%)
  • 방전심도를 낮게 설정한다는 것은 전지를 적게 사용하고 많이 남겨둔다는 의미이므로, 잔존용량은 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 인버터에 대한 효율을 각각 변환효율(ηcon), 추적효율(ηtr), 유로효율(ηero) 이라 할 때 정격 효율(ηinv)은 어떻게 나타낼 수 있는가?

  1. 변환효율(ηcon) × 추적효율(ηtr)
  2. 추적효율(ηtr) × 유로효율(ηero)
  3. 변환효율(ηcon) / 추적효율(ηtr)
  4. 추적효율(ηtr) / 변환효율(ηcon)
(정답률: 70%)
  • 인버터의 전체 정격 효율은 각 단계별 효율의 곱으로 계산됩니다. 따라서 변환효율과 추적효율을 곱한 값으로 나타낼 수 있습니다.
    $$\eta_{inv} = \eta_{con} \times \eta_{tr}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

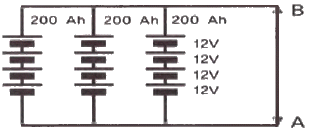

6. 다음 그림과 같이 축전지회로가 구성되어 있다. 단자 A, B 사이에 나타나는 출력전압과 축전지 용량은?

  1. DC 48 V, 200 Ah
  2. DC 48 V, 600 Ah
  3. DC 12 V, 200 Ah
  4. DC 12 V, 600 Ah
(정답률: 88%)
  • 축전지의 직·병렬 연결 구조를 분석하여 전체 전압과 용량을 계산하는 문제입니다. 각 뱅크는 $12\text{V}$ 축전지 4개가 직렬로 연결되어 있고, 이러한 뱅크 3개가 다시 병렬로 연결된 구조입니다.
    ① [전압 공식] $V = V_{1} + V_{2} + V_{3} + V_{4}$
    ② [숫자 대입] $V = 12 + 12 + 12 + 12$
    ③ [최종 결과] $V = 48\text{V}$
    전체 용량은 병렬 연결된 뱅크의 용량을 모두 합산합니다.
    ① [용량 공식] $C = C_{1} + C_{2} + C_{3}$
    ② [숫자 대입] $C = 200 + 200 + 200$
    ③ [최종 결과] $C = 600\text{Ah}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 인버터의 회로방식에 따른 종류가 아닌 것은?

  1. 상용주파 변압기 절연방식
  2. 고주파 변압기 절연방식
  3. 고조파 변압기 절연방식
  4. 트랜스리스(Transless) 방식
(정답률: 84%)
  • 인버터의 회로 방식은 절연 방식에 따라 상용주파 변압기 방식, 고주파 변압기 방식, 그리고 변압기가 없는 트랜스리스(Transless) 방식으로 구분합니다.

    오답 노트
    고조파 변압기 절연방식: 고조파는 제거 대상이지 절연 방식의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. v = 100√2sin(120πt + (π/3))(V) 인 정현파 교류전압의 실효값과 주파수는?

  1. 141 V, 60 Hz
  2. 100 V, 60 Hz
  3. 141 V, 50 Hz
  4. 100 V, 50 Hz
(정답률: 72%)
  • 정현파 교류전압의 일반식 $v = V_m \sin(\omega t + \phi)$에서 실효값은 최대전압을 $\sqrt{2}$로 나눈 값이며, 주파수는 각주파수 $\omega$를 $2\pi$로 나눈 값입니다.
    ① [기본 공식]
    $$V_{rms} = \frac{V_m}{\sqrt{2}}, f = \frac{\omega}{2\pi}$$
    ② [숫자 대입]
    $$V_{rms} = \frac{100\sqrt{2}}{\sqrt{2}}, f = \frac{120\pi}{2\pi}$$
    ③ [최종 결과]
    $$V_{rms} = 100\text{ V}, f = 60\text{ Hz}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 재생에너지가 아닌 것은?

  1. 수소에너지
  2. 폐기물에너지
  3. 바이오에너지
  4. 해양에너지
(정답률: 76%)
  • 에너지원은 크게 신에너지와 재생에너지로 구분됩니다. 수소에너지는 연료전지, 석탄 액화·가스화 등과 함께 신에너지로 분류되므로 재생에너지에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 태양복사에 관한 설명 중 틀린 것은?

  1. 태양복사량의 평균값을 태양상수라고 하며 약 1367 W/m2 이다.
  2. 직달복사는 태양으로부터 지표면에 직접 도달되는 복사로 물체에 강한 그림자를 만드는 성분이다.
  3. 산란복사는 태양복사가 지표면에 도달되기 전에 구름이나 대기 중의 먼지에 의해 반사되지 않고 확산된 성분이다.
  4. 매우 흐린 날 특히 겨울에는 태양복사는 거의 모두 산란복사된다.
(정답률: 58%)
  • 산란복사는 태양복사가 지표면에 도달하기 전, 대기 중의 구름이나 먼지 등에 의해 반사되어 확산된 성분을 의미합니다. 따라서 반사되지 않고 확산되었다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 태양광 전지에서 생산된 전력 125W가 인버터에 입력되어 인버터 출력이 100W가 되면 인버터의 변환 효율은 몇 %인가?

  1. 45 %
  2. 64 %
  3. 80 %
  4. 92 %
(정답률: 88%)
  • 인버터의 변환 효율은 입력 전력 대비 출력 전력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P_{out}}{P_{in}} \times 100$
    ② [숫자 대입] $\eta = \frac{100}{125} \times 100$
    ③ [최종 결과]- $\eta = 80$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 도선의 길이가 3배로 늘어나고 반지름이 1/3로 줄어들 경우 그 도선의 저항은 어떻게 변하겠는가?

  1. 9배 증가
  2. 1/9 로 감소
  3. 27배 증가
  4. 1/27로 감소
(정답률: 79%)
  • 도선의 저항은 길이에 비례하고 단면적(반지름의 제곱)에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $R = \rho \frac{L}{A} = \rho \frac{L}{\pi r^{2}}$
    ② [숫자 대입] $R' = \rho \frac{3L}{\pi (\frac{1}{3}r)^{2}} = \rho \frac{3L}{\frac{1}{9}\pi r^{2}}$
    ③ [최종 결과] $R' = 27R$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 박막형 태양 전지 모듈의 종류에 해당되지 않는 것은?

  1. 비정질 실리콘 전지
  2. 다결정 전지
  3. Cd-Te 전지
  4. 염료 전지
(정답률: 49%)
  • 박막형 태양 전지는 얇은 막 형태로 제작되는 비정질 실리콘, Cd-Te, 염료 전지 등이 있으며, 다결정 전지는 웨이퍼 형태의 결정질 태양 전지에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 독립형 태양광발전시스템에서 축전지의 방전 시 모듈로 유입하는 전류를 억제하기 위해 설치하는 소자는?

  1. 역류방지 소자
  2. 바이패스 소자
  3. 방전방지 소자
  4. 출력조정 소자
(정답률: 86%)
  • 독립형 시스템에서 야간이나 일사량이 부족할 때, 축전지에 저장된 전력이 태양광 모듈 쪽으로 거꾸로 흐르는 것을 막아 모듈을 보호하고 전력 손실을 방지하는 소자는 역류방지 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 인버터의 직류동작전압을 일정시간 간격으로 약간 변동시켜 그 때의 태양전지 출력전력을 계측하여 사전에 발생한 부분과 비교를 하게 되고，항상 전력이 크게 되는 방향으로 인버터의 직류전압을 변화시키는 기능은?

  1. 직류 검출제어 기능
  2. 자동전압 조정 기능
  3. 자동운전 정지제어 기능
  4. 최대전력 추종제어 기능
(정답률: 83%)
  • 태양전지의 출력 전압과 전류를 조절하여 항상 최대 전력을 얻을 수 있도록 직류전압을 최적화하는 제어 방식은 최대전력 추종제어 기능(MPPT)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 발전과정에서 화학에너지를 전기에너지로 변환하는 신•재생에너지는?

  1. 풍력
  2. 지열
  3. 태양열
  4. 연료전지
(정답률: 91%)
  • 연료전지는 수소와 산소의 화학 반응을 통해 직접적으로 전기에너지를 생산하는 장치로, 화학에너지를 전기에너지로 변환하는 대표적인 신·재생에너지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 태양광 모듈 표면의 황변현상은 태양광 모듈 내부의 충진재(EVA)가 무엇과 화학반응하여 변색되는 것을 말하는가?

  1. 가시광선
  2. 자외선
  3. 적외선
  4. 습기
(정답률: 74%)
  • 태양광 모듈의 충진재인 EVA(에틸렌 비닐 아세테이트)가 강한 자외선에 노출되어 화학 반응을 일으키면 색이 누렇게 변하는 황변현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음에서 설명하는 목질계 연료는 무엇인가?

  1. 목탄
  2. 목질칩
  3. 목질 펠릿
  4. 목질 브리켓
(정답률: 83%)

  • 목재 가공 잔재를 압축하여 생산한 작은 원통 모양의 표준화된 목질계 연료는 목질 펠릿의 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 인버터의 부하가 인덕턴스인 경우 스위칭소자가 ON-OFF 시 인덕턴스 양단에 나타나는 역기전력에 의한 스위칭소자의 내전압을 초과하여 소손되는 것을 방지하는 용도의 소자는?

  1. IGBT
  2. 피뢰소자
  3. 환류 다이오드
  4. 바이패스 다이오드
(정답률: 67%)
  • 인덕턴스 부하에서 스위칭 소자가 OFF 될 때 발생하는 높은 역기전력으로부터 소자를 보호하기 위해, 전류의 경로를 제공하여 전압 상승을 억제하는 환류 다이오드가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 태양전지의 특징을 설명한 것 중 틀린 것은?

  1. 빛이 있을 때 전기를 생산한다.
  2. 전기를 저장하는 기능을 가진다.
  3. 전압의 세기는 여러 장의 태양전지를 직렬로 연결시켜 조정한다.
  4. 전류의 세기는 병렬연결이나 태양전지의 면적으로 조정할 수 있다.
(정답률: 80%)
  • 태양전지는 빛 에너지를 전기 에너지로 직접 변환하는 발전 소자이며, 생성된 전기를 저장하는 기능은 없습니다. 전기를 저장하기 위해서는 별도의 축전지(Battery)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 전기도면 관련 기호 중 전동기를 나타내는 기호는?

  1. Ⓜ
  2. Ⓗ
  3. Ⓖ
  4. Ⓣ
(정답률: 84%)
  • 전기도면에서 전동기(Motor)는 영문 첫 글자를 딴 Ⓜ 기호로 표시합니다.

    오답 노트
    Ⓗ: 가열기
    Ⓖ: 검류기
    Ⓣ: 온도계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 태양광발전에서 인버터 출력측의 3상 4선식 간선의 전압강하 계산식으로 알맞은 것은?

  1. 17.8LI / 1000A
  2. 20.8LI / 1000A
  3. 30.8LI / 1000A
  4. 35.6LI / 1000A
(정답률: 64%)
  • 3상 4선식 간선의 전압강하 계산 시, 거리 $L$과 전류 $I$를 고려한 표준 계산식을 적용합니다.
    전압강하 식은 $17.8LI / 1000A$로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 태양광발전시스템의 연간 누적발전량이 15000kWh, 시스템 용량은 10kW, 연간 운전일수가 350일 일 때, 시스템 이용률은 약 몇 %인가?

  1. 14.29%
  2. 16.45%
  3. 17.85%
  4. 19.04%
(정답률: 60%)
  • 시스템 이용률은 설비가 가동 가능한 최대 발전량 대비 실제 발전량의 비율을 의미합니다.
    ① [기본 공식]
    $$\text{이용률} = \frac{\text{연간누적발전량}}{\text{시스템용량} \times \text{연간운전일수} \times 24} \times 100$$
    ② [숫자 대입]
    $$\text{이용률} = \frac{15000}{10 \times 350 \times 24} \times 100$$
    ③ [최종 결과]
    $$\text{이용률} = 17.85$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 파워컨디셔너의 종류 중 인버터의 대수 및 연결방식에 따른 구분에서 최대 효율 및 MPP 최적 제어가 가능하나 투자비가 가장 많이 드는 방식은 무엇인가?

  1. 마스터 슬레이브 방식
  2. 모듈인버터 방식
  3. 병렬운전 방식
  4. 중앙집중식
(정답률: 67%)
  • 모듈인버터 방식은 각 모듈마다 개별 인버터를 설치하여 최대 효율과 MPP(최대전력점) 최적 제어가 가능하지만, 설치 대수가 많아 투자비가 가장 많이 드는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 피뢰소자의 선정방법 설명 중 ( )에 알맞은 내용을 나열한 것은?

  1. ㉠ 충전내량이 큰 것，㉡ 충전내량이 작은 것
  2. ㉠ 방전내량이 큰 것，㉡ 방전내량이 작은 것
  3. ㉠ 충전내량이 작은 것，㉡ 충전내량이 큰 것
  4. ㉠ 방전내량이 작은 것, ㉡ 방전내량이 큰 것
(정답률: 61%)
  • 피뢰소자 선정 시, 접속함 내 분전반에 설치하는 어레스터는 큰 서지 전류를 견뎌야 하므로 방전내량이 큰 것을 선정하고, 어레이 주회로에 설치하는 서지압소버는 응답 속도와 정밀한 보호를 위해 방전내량이 작은 것을 선정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음과 같은 태양광발전시스템의 어레이 설계 시 직병렬 수량은?

  1. 10직렬 - 10병렬
  2. 10직렬 - 15병렬
  3. 10직렬 - 20병렬
  4. 10직렬 - 25병렬
(정답률: 88%)
  • 시스템 전체 출력전력을 모듈 1개 출력과 직렬 수량의 곱으로 나누어 병렬 수량을 산출합니다.
    ① [기본 공식] $N_{p} = \frac{P_{sys}}{P_{mod} \times N_{s}}$ 병렬수량 = 시스템 출력전력 / (모듈 최대출력 × 직렬수량)
    ② [숫자 대입] $N_{p} = \frac{50000}{250 \times 10}$
    ③ [최종 결과] $N_{p} = 20$
    따라서 10직렬 - 20병렬입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 태양광 발전설비의 외부피뢰시스템에 해당하지 않는 것은?

  1. 접지시스템
  2. 수뢰부시스템
  3. 인하도선시스템
  4. 다중방호시스템
(정답률: 61%)
  • 외부피뢰시스템은 뇌격으로부터 설비를 보호하기 위해 수뢰부시스템, 인하도선시스템, 접지시스템으로 구성됩니다. 다중방호시스템은 외부피뢰시스템의 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 태양광 설치 방법 중 발전효율이 가장 낮은 것은?

  1. 추적식 어레이
  2. 고정식 어레이
  3. 건물통합형(BIPV)
  4. 경사가변형 어레이
(정답률: 77%)
  • 건물통합형(BIPV)은 태양광 모듈을 건축 자재로 활용하므로, 설치 각도나 방향을 최적화하기 어려워 추적식, 고정식, 경사가변형 어레이에 비해 발전효율이 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 태양광발전소의 전기사업허가신청서에 포함되는 필요서류 목록이 아닌 것은? (단，3000 kW 미만인 경우이다. 신청자가 법인이다.)

  1. 신청자의 주주명부
  2. 사업계획서
  3. 손익계산서
  4. 대차대조표
(정답률: 71%)
  • 법인이 3000 kW 미만의 태양광발전소 전기사업허가를 신청할 때 제출해야 하는 서류에는 사업계획서, 손익계산서, 대차대조표 등이 포함되지만, 신청자의 주주명부는 필수 제출 서류 목록에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 사업의 경제성이 있다고 판단되는 항목을 모두 옳게 나열한 것은? (단，r은 할인율을 나타낸다.)

  1. NPV＞0, B/C ratio＞1, IRR＞r
  2. NPV＜0, B/C ratio＜l, IRR＜r
  3. NPV-0, B/C ratio＜l, IRR＜r
  4. NPV-0, B/C ratio=l, IRR=r
(정답률: 80%)
  • 사업의 경제적 타당성을 판단하는 3가지 핵심 지표의 기준을 묻는 문제입니다. 순현재가치(NPV)는 0보다 크고, 편익비용비(B/C ratio)는 1보다 크며, 내부수익률(IRR)은 할인율($r$)보다 커야 경제성이 있다고 판단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 도면의 작성 및 관리에 필요한 정보를 모아서 기재한 것은 무엇인가?

  1. 범례
  2. 표제란
  3. 상세도
  4. 도면목록표
(정답률: 74%)
  • 표제란은 도면의 명칭, 도면 번호, 설계자, 작성일 등 도면의 작성 및 관리에 필요한 제반 정보를 모아서 기재하는 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 설계도서 해석의 우선순위로 가장 먼저 검토할 것은? (단, 계약으로 우선순위를 정하지 아니 한 경우이다.)

  1. 공사시방서
  2. 산출내역서
  3. 감리자 지시사항
  4. 승인된 상세시공도면
(정답률: 82%)
  • 계약서상에 별도의 우선순위를 정하지 않은 경우, 설계도서의 해석 우선순위는 공사시방서가 가장 최우선으로 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 태양전지 어레이의 이격거리 산출 시 적용하는 설계요소가 아닌 것은?

  1. 태양의 고도각
  2. 강재의 강도 및 판두께
  3. 건축 시공 부지 현황
  4. 태양광발전소 위치에 대한 위도
(정답률: 85%)
  • 어레이의 이격거리는 앞 열의 그림자가 뒷 열에 영향을 주지 않도록 계산하는 것이 핵심이므로, 태양의 고도각, 설치 지역의 위도, 부지 현황 등이 설계 요소가 됩니다. 강재의 강도 및 판두께는 구조적 안정성을 결정하는 요소이지 이격거리 산출과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 태양광 어레이 구조물 중 일반 철골구조에 비교할 때 파워볼트시스템(Power Bolt System)의 장점이 아닌 것은?

  1. 필요한 응력에 의한 자재사용으로 경제적인 설계를 할 수 있다.
  2. 제품의 규격이 정교하여 구조물의 마감처리를 정밀하게 할 수 있다.
  3. 조립 및 해체가 간단하여 타 장소에 이설 설치가 가능하다.
  4. 모듈이 적고 짧은 스팬(span) 구조물에 유리하다.
(정답률: 79%)
  • 파워볼트시스템은 조립과 해체가 간편하고 정밀한 마감이 가능하며 경제적인 설계가 가능하지만, 주로 모듈 수가 많고 스팬(span)이 긴 대규모 구조물에 적용할 때 더 유리한 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 태양전지 어레이용 가대의 구조설계 시 적용되는 상정하중의 분류 중 수평하중에 속하는 것은?

  1. 풍하중
  2. 활 하중
  3. 고정하중
  4. 적설하중
(정답률: 79%)
  • 구조물에 작용하는 하중 중 풍하중은 바람에 의해 수평 방향으로 작용하는 힘이므로 수평하중에 해당합니다.

    오답 노트
    고정하중, 활하중, 적설하중: 중력 방향으로 작용하는 수직하중
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 태양광 발전소의 경우 환경 영향 평가를 받아야 하는 발전용량은 몇 kW 이상인가?

  1. 1000 kW
  2. 10000 kW
  3. 100000 kW
  4. 1000000 kW
(정답률: 76%)
  • 태양광 발전소의 환경영향평가 대상 기준 용량은 $100,000\text{ kW}$이상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 음영각 및 음영각의 검토사항에 대한 설명으로 틀린 것은?

  1. 수직 음영 각은 태 양의 고도각을 말한다.
  2. 주변 산세, 수풀，나무, 건물 등을 고려하여 어레이를 배치한다.
  3. 그늘의 길이와 방향은 위도, 계절에 따라 같으므로 그림자의 길이를 계산하여 어레이를 배치한다.
  4. 연중 입사각이 가장 적은 동지의 오전 9시부터 오후 3시 사이에 어레이에 그늘이 생기지 않도록 해야 한다.
(정답률: 70%)
  • 그늘의 길이와 방향은 설치 지역의 위도와 계절(태양의 남중고도 변화)에 따라 계속해서 변하므로, 이를 고려하여 어레이를 배치해야 합니다.

    오답 노트
    수직 음영 각: 태양의 고도각을 의미함
    배치 고려사항: 주변 산세, 수풀, 나무, 건물 등 장애물 고려
    설계 기준: 동지 기준 오전 9시~오후 3시 사이 무음영 확보
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 파워컨디셔너의 동작범위가 250~590V, 태양전지 모듈이 온도에 따른 전압범위가 30~45 V 일 때 태양전지 모듈의 최대직렬 연결 가능 갯수는?

  1. 11 개
  2. 12 개
  3. 13 개
  4. 14 개
(정답률: 68%)
  • 파워컨디셔너의 최대 동작 전압을 초과하지 않도록, 모듈의 최대 전압을 기준으로 직렬 연결 가능 개수를 산출합니다.
    ① [기본 공식] $N = \frac{V_{max}}{V_{module}}$
    ② [숫자 대입] $N = \frac{590}{45}$
    ③ [최종 결과] $N = 13.11$
    따라서 최대 직렬 연결 가능 개수는 소수점을 제외한 $13$개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 순 현재가치를 0으로 만들어 평가하는 경제성 분석 모형은?

  1. 현재가치법
  2. 편익비용비율법
  3. 자본회수기간법
  4. 내부수익률법
(정답률: 51%)
  • 내부수익률법은 투자로 인해 발생하는 현금 유입의 현재가치와 현금 유출의 현재가치를 동일하게 만들어, 즉 순 현재가치(NPV)를 0으로 만드는 할인율을 찾는 분석 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 태양고도가 가장 높은 시기로 옳은 것은?

  1. 춘분
  2. 하지
  3. 추분
  4. 동지
(정답률: 79%)
  • 하지는 태양의 적위가 가장 커지는 시기로, 북반구 기준으로 태양의 남중 고도가 1년 중 가장 높게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 다음 중 송전선로에 대한 설명으로 틀린 것은?

  1. 송전설비는 발전소 상호간, 변전소 상호간， 발전소와 변전소 간을 연결하는 전선로와 전기설비를 말한다.
  2. 송전선로는 발전소, 1차변전소, 배전용 변전소로 구성된다.
  3. 송전 방식은 교류 송전방식만이 사용된다.
  4. 송전 계통의 개요는 송전선로，급전설비，운영설비 이다.
(정답률: 84%)
  • 송전 방식에는 교류 송전방식뿐만 아니라 직류 송전방식(HVDC)도 함께 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 태양광발전시스템의 배선공사에 사용되는 케이블 중 내연성이 가장 좋은 케이블은?

  1. ACSR（강심 알루미늄 연선）
  2. VV（비닐절연 비닐시스 케이블）
  3. CV（가교 폴리에틸렌 절연비닐 시스케이블）
  4. PNCT（에틸렌 프로필렌고무 절연 클로로플렌시스 캡타이어 케이블）
(정답률: 67%)
  • PNCT(에틸렌 프로필렌고무 절연 클로로플렌시스 캡타이어 케이블)는 고무 재질의 절연체와 시스를 사용하여 내열성, 내유성 및 내연성이 매우 뛰어나 가혹한 환경의 배선공사에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 태양광발전설비 설치를 위한 현장실사 시 고려할 사항이 아닌 것은?

  1. 모듈유형，시스템 개념 및 설치방법에 관한 고객의 희망사항
  2. 원하는 태양광 전력 및 발전량
  3. 지형의 조건
  4. 축전지 용량
(정답률: 79%)
  • 현장실사는 설치 환경과 고객의 요구사항을 파악하는 단계입니다. 지형 조건, 고객의 희망 설치 방법, 목표 발전량 등은 실사 대상이지만, 축전지 용량은 실사 결과를 바탕으로 설계 단계에서 결정하는 세부 사양입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 시방서 종류별로 설명한 것 중 틀린 것은?

  1. 공사시방서 - 특정 공사를 위해 작성
  2. 특기시방서 - 비기술적인 사항을 규정
  3. 표준시방서 - 모든 공사의 공통적인 사항을 규정
  4. 기술시방서 - 공사전반에 기술적인 사항을 규정
(정답률: 64%)
  • 특기시방서는 표준시방서에 규정되지 않은 해당 공사만의 특수한 기술적 사항을 규정하는 문서입니다. 따라서 비기술적인 사항을 규정한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 분산형전원 발전설비와 계통연계지점에서의 전기품질에 관한 설명으로 틀린 것은?

  1. 고조파의 측정치가 5% 이내인지 확인한다.
  2. 분산형전원측 역률의 측정치가 80% 이상인지 확인한다.
  3. 분산형전원 및 그 연계 시스템은 분산형전원 연결점에서 직류가 계통으로 유입되는 것을 방지하기 위하여 연계 시스템에 상용주파 변압기를 설치하였는지 확인한다.
  4. 분산형전원은 빈번한 기동•탈락 또는 출력변동 등에 의하여 계통에 연결된 다른 전기사용자에게 시각적인 자극을 줄 만한 플리커나 설비의 오동작을 초래하는 전압요동을 발생하지 않게 되었는지 확인한다.
(정답률: 72%)
  • 분산형전원 계통연계 시 전기품질 기준에서 역률은 일반적으로 $90\%$이상을 유지해야 합니다.

    오답 노트
    고조파 측정치 $5\%$이내, 직류 유입 방지를 위한 상용주파 변압기 설치, 플리커 및 전압요동 방지는 모두 올바른 전기품질 확인 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전력시설물의 감리원이 공사업자로부터 받은 시공상세도를 승인할 때 고려할 사항이 아닌것은?

  1. 설계도면，설계설명서 또는 관계 규정에 일치하는지 여부
  2. 현장시공기술자가 명확하게 이해할 수 있는지 여부
  3. 주요 공정의 시공 절차 및 방법
  4. 실제시공 가능 여부
(정답률: 47%)
  • 시공상세도 승인 시에는 설계도서와의 일치 여부, 현장 기술자의 이해 가능성, 실제 시공 가능 여부 등 '도면의 적정성'을 검토해야 합니다. 주요 공정의 시공 절차 및 방법은 시공계획서에서 다루는 내용이므로 시공상세도 승인 고려사항과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고장전류 중 일반적으로 가장 큰 전류에 해당하는 것은?

  1. 1선 지락전류
  2. 2선 지락전류
  3. 선간 단락전류
  4. 3상 단락전류
(정답률: 69%)
  • 3상 단락전류는 전력계통에서 발생할 수 있는 고장전류 중 임피던스가 가장 작고 대칭적인 고장 형태이므로 일반적으로 가장 큰 전류값이 흐르게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 태양광발전설비 시공 중 접속함에서 인버터까지 배선의 전압 강하율은 몇 % 이내로 권장하고 있는가?

  1. 1~2%
  2. 4~5%
  3. 7~9%
  4. 10~15%
(정답률: 62%)
  • 태양광 발전 시스템에서 전력 손실을 최소화하고 효율을 높이기 위해, 접속함에서 인버터까지의 배선 전압 강하율은 $1\sim2\%$이내로 유지하는 것을 권장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 태양광 발전설비의 특별 제3종 접지공사를 할 때 접지 저항값은 몇 Ω 이하인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 3Ω
  2. 5Ω
  3. 10Ω
  4. 100Ω
(정답률: 79%)
  • 과거 규정에 따르면 태양광 발전설비의 특별 제3종 접지공사 시 접지 저항값은 $10\Omega$이하로 규정되었습니다. (단, 2021년 KEC 규정 변경 이후 접지 체계가 통합되어 현재는 해당 구분법을 사용하지 않습니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전력계통의 전압을 조정하는 조상설비 중 진상 또는 지상 모두 무효전력 조정이 가능한 것은?

  1. 단로기
  2. 분로리액터
  3. 동기 조상기
  4. 전력용 콘덴서
(정답률: 75%)
  • 동기 조상기는 여자 전류를 조절하여 진상(콘덴서 역할)과 지상(리액터 역할) 무효전력을 모두 공급하거나 흡수할 수 있는 유일한 설비입니다.

    오답 노트
    분로리액터: 지상 무효전력만 공급
    전력용 콘덴서: 진상 무효전력만 공급
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 태양광발전시스템 설치공사 순서를 올바르게 나타낸 것은?

  1. 어레이 기초공사 → 어레이 가대공사 → 어레이 설치공사 → 배선공사 → 검사
  2. 어레이 가대공사 → 어레이 기초공사 → 어레이 설치공사 → 배선공사 → 검사
  3. 배선공사 → 어레이 기초공사 → 어레이 가대공사 → 어레이 설치공사 → 검사
  4. 배선공사 → 어레이 가대공사 → 어레이 기초공사 → 어레이 설치공사 → 검사
(정답률: 86%)
  • 태양광발전시스템은 하부 구조물부터 상부 장치, 전기 연결 순으로 진행됩니다. 따라서 어레이 기초공사 $\rightarrow$ 어레이 가대공사 $\rightarrow$ 어레이 설치공사 $\rightarrow$ 배선공사 $\rightarrow$ 검사 순으로 시공하는 것이 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 방화구획을 관통하는 배관, 배선의 처리방법에 대한 설명으로 틀린 것은?

  1. 다른 설비로 연소，확대하는 것을 방지하는 것이다.
  2. 관통부분의 충전재，내열시트재는 전열에 의해 이면측이 연소할 위험온도가 되지 않을 것
  3. 관통부분의 충전재，배관재의 변형，소실 등에 의한 이면측에 화염, 연기가 나오지 않을 것
  4. 내화구조물을 배선，배관 등으로 관통한 경우 되메움 중전재는 관통전과 동등하지 않아도 된다.
(정답률: 82%)
  • 내화구조물을 배선이나 배관으로 관통한 경우, 방화구획의 성능을 유지하기 위해 되메움 충전재는 관통 전의 내화 성능과 동등하거나 그 이상의 성능을 가져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 케이블트레이의 시설방법으로 틀린 것은?

  1. 수평으로 포설하는 케이블은 케이블트레이의 가로대에 반드시 견고하게 고정시켜야 한다.
  2. 저압케이블과 고압 또는 특고압케이블은 동일 케이블트레이 내에 시설하여서는 안 된다.
  3. 케이블이 케이블트레이 계통에서 금속관 등으로 옮겨가는 개소는 케이블에 압력이 가해지지 않도록 지지한다.
  4. 케이블트레이가 방화구획의 벽，마루，천장 등을 관통 시 개구부에 연소방지시설 등 적절한 조치를 해야 한다.
(정답률: 62%)
  • 케이블트레이 시설 시 수평으로 포설하는 케이블 이외의 케이블을 가로대에 견고하게 고정해야 합니다. 수평 포설 케이블은 반드시 고정해야 하는 대상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 지붕 건재형 태양전지 모듈의 설치장소를 고려한 설치 사항으로 틀린 것은?

  1. 태양전지 모듈의 하중에 견딜 수 있는 강도를 가질 것
  2. 인접 가옥의 화재에 대한 방화대책을 세워 시설할 것
  3. 눈이 많은 지역에서는 적설 방지대책을 강구하여 시설할 것
  4. 풍력계수는 처마 끝이나 지붕 중앙부나 똑같이하여 시설할 것
(정답률: 86%)
  • 풍압은 지붕의 위치에 따라 다르게 작용하므로, 풍력계수를 처마 끝이나 지붕 중앙부나 똑같이 적용하는 것은 잘못된 설치 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 적설하중과 관련 있는 사항이 아닌것은?

  1. 중요도계수
  2. 노출계수
  3. 온도계수
  4. 내압계수
(정답률: 47%)
  • 적설하중은 기본지붕적설하중계수, 노출계수, 온도계수, 중요도계수 및 지상적설하중을 고려하여 산출하므로 내압계수는 적설하중과 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 태양전지 전자판 연결공사에 대한 설명으로 틀린 것은?

  1. 전선관은 전기적, 기계적으로 확실히 접속한다.
  2. 전선의 연결 부위는 전선관 내에서 연결하여야 한다.
  3. 태양광 모듈 결선시 정션박스 홀에 맞는 방수 커넥터를 사용한다.
  4. 태양전지에서 옥내에 이르는 배선은 모듈전용선 F-CV선，TFR-CV선 등을 사용한다.
(정답률: 81%)
  • 태양전지 모듈 연결 공사의 올바른 시공 방법을 묻는 문제입니다. 전선의 연결 부위는 유지보수와 안전을 위해 전선관 내에서 연결하는 것이 아니라, 반드시 접속함(정션박스) 등 지정된 연결 장소에서 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 표준 태양전지 이레이의 개방전압을 최대사용전압으로 간주할 때 절연내력 측정방법으로 옳은 것은?

  1. 최대사용전압의 1배의 직류전압이나 1.5배의 교류전압을 10분간 인가하여 절연파괴 등 이상이 발생하지 않을 것
  2. 최대사용전압의 1배의 직류전압이나 1.5배의 교류전압을 20분간 인가하여 절연파괴 등 이상이 발생하지 않을 것
  3. 최대사용전압의 1.5배의 직류전압이나 1배의 교류전압을 10분간 인가하여 절연파괴 등 이상이 발생하지 않을 것
  4. 최대사용전압의 1.5배의 직류전압이나 1배의 교류전압을 20분간 인가하여 절연파괴 등 이상이 발생하지 않을 것
(정답률: 81%)
  • 태양광 설비의 절연내력 측정 기준을 묻는 문제입니다. 표준 태양전지 어레이의 경우 최대사용전압의 $1.5$배 직류전압 또는 $1$배 교류전압을 $10$분간 인가하여 이상 유무를 확인해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 태양광발전 및 발전용 수전설비에서 사용 전 검사 세부항목 중 차단기 검사항목으로 틀린것은?

  1. 절연저항 측정
  2. 개폐표시 상태 확인
  3. 단독운전 방지시험
  4. 조작용 전원 및 회로점검
(정답률: 57%)
  • 차단기 검사항목과 인버터 검사항목을 구분하는 문제입니다. 단독운전 방지시험은 차단기가 아닌 인버터의 핵심 검사항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전력기술관리법에 따르면 감리업자 등은 그가 시행한 공사감리 용역이 끝났을 때 공사감리 완료보고서를 며칠 이내에 시 • 도지사에게 제출해야 하는가?

  1. 7일
  2. 10일
  3. 20일
  4. 30일
(정답률: 64%)
  • 전력기술관리법령에 명시된 행정 절차에 관한 문제입니다. 감리업자는 공사감리 용역이 종료된 후 30일 이내에 공사감리 완료보고서를 시·도지사에게 제출해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 접지공사의 종류에 따른 접지선의 굵기로 틀린것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사 : 공칭단면적 6mm2 이상의 연동선
  2. 제2종 접지공사 : 공칭단면적 10mm2 이상의 연동선
  3. 제3종 접지공사 : 공칭단면적 2.5mm2 이상의 연동선
  4. 특별 제3종 접지공사 : 공칭단면적 2.5mm2 이상의 연동선
(정답률: 72%)
  • 접지공사 종류별 접지선 굵기 기준에 따라 제2종 접지공사는 공칭단면적 $6\text{mm}^2$이상의 연동선을 사용해야 합니다.

    오답 노트
    제2종 접지공사: $10\text{mm}^2$가 아니라 $6\text{mm}^2$이상이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 임의 구분

61. 태양광발전시스템에 계측기구 및 표시장치의 설치목적으로 틀린 것은?

  1. 시스템의 홍보
  2. 시스템의 운전 상태를 감시
  3. 시스템 기기 또는 시스템 종합평가
  4. 시스템에서 생산된 전력 판매량 파악
(정답률: 74%)
  • 계측기구 및 표시장치는 시스템의 운전 상태 감시, 기기 및 종합평가, 시스템 홍보 등 기술적·관리적 목적으로 설치하며, 전력 판매량 파악은 계측기구가 아닌 전력량계(Meter)의 고유 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 사업허가 변경신청 시 처리 절차로 옳은 것은?

  1. 신청서 작성 및 제출 → 검토 → 접수 → 전기위원회 심의 → 변경허가증 발급
  2. 신청서 작성 및 제출 → 접수 → 검토 → 전기위원회 심의 → 변경허가증 발급
  3. 신청서 작성 및 제출 → 접수 → 전기위원회 심의 → 검토 → 변경허가증 발급
  4. 신청서 작성 및 제출 → 전기위원회 심의 → 검토 → 접수 → 변경허가증발급
(정답률: 70%)
  • 사업허가 변경신청은 신청서 제출 후 행정적인 접수와 내용 검토가 선행되어야 하며, 이후 전기위원회의 심의를 거쳐 최종적으로 변경허가증이 발급되는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 유지관리에 필요한 기술자료의 수집, 기술의 연수, 보전기술개발의 제반비용 등으로 구성되는 유지관리비의 항목은 무엇인가?

  1. 유지비
  2. 개량비
  3. 일반관리비
  4. 운용지원비
(정답률: 59%)
  • 유지관리비 중 운용지원비는 기술자료 수집, 기술 연수, 보전기술개발 등 시스템의 효율적인 운영과 유지관리를 뒷받침하기 위해 소요되는 제반 비용을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 태양광발전모듈의 열점이 발생할 수 있는 원인으로 틀린 것은?

  1. 주위온도
  2. 셀의 부정합
  3. 내부접속 불량
  4. 부분적인 그늘
(정답률: 63%)
  • 열점(Hot Spot)은 특정 셀에 과도한 전압이 걸려 국부적으로 온도가 상승하는 현상으로, 셀의 부정합, 내부접속 불량, 부분적인 그늘 또는 오손이 주요 원인입니다. 주위온도는 모듈 전체의 온도에 영향을 줄 뿐 특정 지점에 열점을 발생시키는 직접적인 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 중대형 태양광 발전용 인버터의 시험 중 정상특성시험 항목이 아닌 것은?

  1. 효율시험
  2. 내전압시험
  3. 누설전류시험
  4. 온도상승시험
(정답률: 36%)
  • 정상특성시험은 인버터가 정상 작동 상태에서 나타내는 성능을 측정하는 시험으로 효율시험, 누설전류시험, 온도상승시험 등이 포함됩니다.

    오답 노트
    내전압시험: 절연 성능을 확인하는 내전압 시험은 정상특성시험이 아닌 절연/안전 관련 시험 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 태양광발전시스템의 계측기구 및 표시장치의 구성으로 틀린 것은?

  1. 검출기
  2. 감시장치
  3. 연산장치
  4. 신호변환기
(정답률: 49%)
  • 태양광발전시스템의 계측기구 및 표시장치는 검출기, 신호변환기, 연산장치, 표시장치의 순서로 구성됩니다. 따라서 감시장치는 해당 구성 항목에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 태양광발전시스템 중 계통연계형 시스템의 구성이 아닌 것은?

  1. 축전지
  2. 인버터
  3. 상용계통
  4. 태양전지판
(정답률: 63%)
  • 계통연계형 시스템은 태양전지판에서 생산된 전력을 인버터를 통해 상용계통에 직접 연결하여 공급하는 방식이므로, 전력을 저장하는 축전지는 필수 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 전기사업법에서 태양광발전 시스템은 정기적으로 검사를 받아야 하는데 그 검사 시기는?

  1. 2년이내
  2. 3년이내
  3. 4년이내
  4. 5년이내
(정답률: 72%)
  • 전기사업법 및 관련 안전관리 규정에 따라 태양광발전시스템의 정기검사 주기는 4년 이내로 정해져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 인버터에 누전이 발생했을 경우 인버터에 표시되는 내용으로 옳은 것은?

  1. inverter M/C fault
  2. inverter ground fault
  3. line inverter async fault
  4. serial communication fault
(정답률: 74%)
  • 누전은 전류가 정상적인 경로를 벗어나 대지(Ground)로 흐르는 현상을 의미합니다. 따라서 인버터에서 누전 발생 시에는 ground fault라는 메시지가 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 인버터의 유지관리 내용으로 틀린 것은?

  1. 감전의 위험이 있으므로 젖은 손으로 스위치를 조작하지 않는다.
  2. 전원이 입력된 상태이거나 운전 중에는 커버를 열지 말아야 한다.
  3. 인버터 내부에는 나사나 물, 기름 등의 이물질이 들어가지 않게 하여야 한다.
  4. 전선의 피복이 손상되었을 경우에는 제조사에 연락을 취하고 운전을 계속한다.
(정답률: 85%)
  • 전선 피복이 손상된 상태에서 운전을 계속하면 누전, 단락 및 화재의 위험이 매우 큽니다. 따라서 즉시 운전을 중단하고 절연 조치 및 수리를 진행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 태양광발전시스템의 점검계획 시 고려해야 할 사항이 아닌 것은?

  1. 고장이력
  2. 설비의 중요도
  3. 설비의 사용기간
  4. 설비의 운영비용
(정답률: 82%)
  • 효율적인 점검 계획을 세우기 위해서는 과거의 고장이력, 설비의 중요도, 사용기간(노후도) 등을 고려하여 점검 주기와 강도를 결정해야 합니다. 운영비용은 점검 계획의 기준이 되는 기술적 고려사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 소형 태양광 발전용 인버터의 절연성능시험 항목으로 틀린 것은?

  1. 내전압시험
  2. 절연저항시험
  3. 감전보호시험
  4. 부하불평형시험
(정답률: 68%)
  • 인버터의 절연성능시험은 전기적 충격으로부터 기기와 사용자를 보호하기 위한 내전압시험, 절연저항시험, 감전보호시험 등이 핵심입니다.

    오답 노트
    부하불평형시험: 절연 성능이 아닌 전력 품질 및 부하 분배와 관련된 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 개방전압 측정 시 유의사항으로 틀린 것은?

  1. 태양광발전모듈 표면의 이물질, 먼지 등을 청소하는 것이 필요하다.
  2. 각 스트링의 측정은 안정된 일사강도가 얻어질 때 하도록 한다.
  3. 개방전압 측정 시 안전을 위해 우천 시 또는 흐린 날에 측정하도록 한다.
  4. 측정시각은 일사강도，온도의 변동을 극히 적게 하기 위하여, 청명할 때와 남쪽에 있을 때의 전후 1시간에 실시하는 것이 바람직하다.
(정답률: 86%)
  • 개방전압은 일사강도와 온도에 직접적인 영향을 받으므로, 정확한 측정을 위해서는 일사량이 충분하고 기상 상태가 안정적인 맑은 날에 측정해야 합니다. 우천 시나 흐린 날에 측정하면 정확한 전압 값을 얻을 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 태양광발전시스템 각 부분의 절연상태를 측정하기 위 한 시험기재가 아닌 것은?

  1. 온도계
  2. 단락용 개폐기
  3. 절연저항계(메가)
  4. 직류전압계(테스트)
(정답률: 42%)
  • 절연상태 측정은 누설 전류나 절연 파괴 여부를 확인하는 과정으로, 절연저항계(메가) 등이 사용됩니다.

    오답 노트
    직류전압계: 전압의 크기를 측정하는 장치이지 절연 상태를 측정하는 시험기재가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 태양광발전시스템에 설치되는 모선 및 구조물의 볼트 조임에 대한 설명 중 틀린 것은?

  1. 조임은 너트를 돌려서 조여 준다.
  2. 볼트의 크기에 맞는 토크렌치를 사용하여 규정된 힘으로 조여 준다.
  3. 토크렌치에 의하여 규정된 힘이 가해졌는지를 확인할 필요가 없다.
  4. 2개 이상의 볼트를 사용하는 경후 한쪽만 심하게 조이지 않도록 주의한다.
(정답률: 84%)
  • 볼트 조임 시에는 접촉 저항을 줄이고 구조적 안정성을 확보하기 위해 반드시 규정된 토크 값으로 조여야 하며, 토크렌치를 통해 정확한 힘이 가해졌는지 확인하는 과정이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 접근 위험경고 및 감전재해를 방지하기 위하여 사용하는 활선접근경보기의 사용범위가 아닌 것은?

  1. 활선에 근접하여 작업하는 경우
  2. 정전작업 장소에서 사선구간과 활선구간이 공존되어 있는 경우
  3. 작업 중 착각•오인 등에 의해 감전이 우려되는 경우
  4. 보수작업 시행 시 저압 또는 고압 충전유무를 확인하는 경우
(정답률: 72%)
  • 활선접근경보기는 작업자가 충전부에 근접했을 때 경보를 울려 감전 사고를 예방하는 장치입니다. 따라서 활선 근접 작업, 사선과 활선이 공존하는 장소, 착각이나 오인으로 인한 감전 우려 시에 사용합니다.

    오답 노트
    보수작업 시 충전 유무 확인: 검전기를 사용하여 확인해야 하는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 중대형 태양광 발전용 인버터의 누설전류 시험 시 누설전류는 최대 몇 mA 이하여야 하는가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 63%)
  • 중대형 태양광 발전용 인버터의 안전 기준에 따라 누설전류 시험 시 측정되는 누설전류 값은 최대 $5\text{ mA}$이하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 태양광발전시스템의 운전 특성을 측정할 경우 사용되는 계측기기에 대한 설명으로 틀린것은?

  1. 전력계의 정확도는 ±1%로 한다.
  2. 일사계의 정확도는 ±1%로 한다.
  3. 온도계의 정확도는 ±1°C로 한다.
  4. 전압계 및 전류계의 정확도는 ±0.5%로 한다.
(정답률: 48%)
  • 태양광발전시스템 운전 특성 측정 시 일사계의 정확도는 $\pm 5\%$이내여야 합니다.

    오답 노트
    전력계: $\pm 1\%$ 정확도 준수
    온도계: $\pm 1^{\circ}\text{C}$ 정확도 준수
    전압계 및 전류계: $\pm 0.5\%$ 정확도 준수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 태양광발전용 접속함의 시험 항목이 아닌것은?

  1. 절연특성시험
  2. 온도상승시험
  3. 내부식성시험
  4. UV전처리시험
(정답률: 65%)
  • 태양광발전용 접속함의 주요 시험 항목으로는 절연특성시험, 온도상승시험, 내부식성시험 등이 있습니다.

    오답 노트
    UV전처리시험: 접속함의 표준 시험 항목에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 태양광발전시스템 점검의 종류가 아닌 것은?

  1. 임시점검
  2. 수시점검
  3. 일상점검
  4. 정기점검
(정답률: 73%)
  • 태양광발전시스템의 점검 종류에는 일상점검, 정기점검, 임시점검이 포함됩니다.

    오답 노트
    수시점검: 공식적인 점검 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 임의 구분

81. 기본계획에서 정한 목표를 달성하기 위하여 신•재생에너지의 종류별로 신•재생에너지의 기술개발 및 이용•보급과 신•재생에너지 발전에 의한 전기의 공급에 관한 실행계획을 매년 수립 • 시행하는 주체는 누구인가?

  1. 환경부장관
  2. 고용노동부장관
  3. 국토교통부장관
  4. 산업통상자원부장관
(정답률: 84%)
  • 신·재생에너지의 기술개발, 이용·보급 및 전기의 공급에 관한 실행계획을 매년 수립하고 시행하는 주체는 산업통상자원부장관입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 저탄소 녹색성장 기본법에 의해 정부는 에너지 기본계획의 수립을 몇 년마다 수립•시행하여야 하는가?

  1. 2년
  2. 3년
  3. 4년
  4. 5년
(정답률: 69%)
  • 저탄소 녹색성장 기본법에 따라 정부는 에너지 기본계획을 5년마다 수립하고 시행하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 전기공사업법을 위반하여 경력수첩을 빌려 준 사람 또는 타인의 경력수첩을 빌려서 사용한 자의 벌칙으로 옳은 것은?

  1. 1년 이하의 징역 또는 1천만원 이하의 벌금
  2. 2년 이하의 징역 또는 1천만원 이하의 벌금
  3. 3년 이하의 징 역 또는 2천만원 이하의 벌금
  4. 3년 이하의 징 역 또는 3천만원 이하의 벌금
(정답률: 60%)
  • 전기공사업법에 따라 경력수첩을 빌려주거나 빌려서 사용한 자는 1년 이하의 징역 또는 1천만원 이하의 벌금에 처해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 전기사업법에서 기금을 사용할 경우 대통령령으로 정하는 전력산업과 관련한 중요 사업으로 틀린 것은?

  1. 전기의 특수적 공급을 위한 사업
  2. 전력산업 분야 전문인력의 양성 및 관리
  3. 전력산업 분야 개발기술의 사업화 지원사업
  4. 전력산업 분야의 시험•평가 및 검사시설의 구축
(정답률: 64%)
  • 전력산업기금은 전문인력 양성, 개발기술 사업화 지원, 시험·평가 및 검사시설 구축 등 전력산업 발전을 위한 중요 사업에 사용됩니다. 전기의 특수적 공급을 위한 사업은 기금 사용 대상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 전기설비기술기준의 판단기준에서 사용하는 용어의 정의 중 전력계통의 일부가 전력계통의 전원과 전기적으로 분리된 상태에서 분산형전원에 의 해서 만 가압되는 상태를 무엇이라 하는가?

  1. 계통연계
  2. 단독운전
  3. 접근상태
  4. 단순 병렬운전
(정답률: 69%)
  • 전력계통의 일부가 전원과 전기적으로 분리된 상태에서 분산형전원에 의해서만 가압되는 상태를 단독운전이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 전기설비기술기준에서 전기설비의 일반적인 사항에 대한 내용으로 틀린 것은?

  1. 전선의 접속부분에는 전기저항이 증가되도록 접속하고 절연성능이 저하되지 않도록 하여야한다.
  2. 전로에 시설하는 전기기계기구는 통상 사용상태에서 그 전기기계기구에 발생하는 열에 견디는 것이어야 한다.
  3. 뇌방전으로 인한 과전압으로부터 전기설비의 손상，감전 또는 화재와 우려가 없도록 피뢰설비를 시설한다.
  4. 고전압의 침입 등에 의한 감전，화재 그 밖에 사람에 위해를 주거나 물건에 손상을 줄 우려가 없도록 접지를 한다.
(정답률: 82%)
  • 전선의 접속부분은 전기저항이 증가하지 않도록 견고하게 접속하여 전압 강하와 발열을 방지하고, 절연성능이 저하되지 않도록 시공해야 합니다.

    오답 노트
    전기저항 증가: 접속부 저항은 최소화해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 신 • 재생에너지 공급인증서의 발급 신청을 받은 공급인증기관은 발급 신청을 한 날부터 며칠 이내에 공급인증서를 발급하여야 하는가?

  1. 10 일
  2. 30 일
  3. 50 일
  4. 90 일
(정답률: 61%)
  • 신·재생에너지 공급인증서(REC) 발급 신청을 받은 공급인증기관은 신청일로부터 30일 이내에 인증서를 발급해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 대통령령으로 정하는 규모 이하의 발전설비를 갖추고 특정한 공급구역의 수요에 맞추어 전기를 생산하여 전력시장을 통하지 아니하고 그 공급구역의 전기사용자에게 공급하는 것을 주된 목적으로 하는 사업을 무엇이라 하는가?

  1. 전기사업
  2. 송전사업
  3. 배전사업
  4. 구역전기사업
(정답률: 76%)
  • 특정한 공급구역 내에서 전력시장을 거치지 않고 전기사용자에게 직접 전기를 공급하는 사업을 구역전기사업이라고 합니다. 이는 대통령령으로 정하는 규모 이하의 발전설비를 갖추어 지역 밀착형 전력 공급을 목적으로 하는 사업 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 신에너지 및 재생에너지 개발•이용•보급촉진법에서 정한 공급의무자가 아닌 것은?

  1. 한국가스공사
  2. 한국수자원공사
  3. 한국지역난방공사
  4. 한국중부발전주식회사
(정답률: 68%)
  • 신에너지 및 재생에너지 개발·이용·보급촉진법에 따른 공급의무자는 일정 규모 이상의 발전사업자 및 전력판매사업자입니다. 한국수자원공사, 한국지역난방공사, 한국중부발전주식회사는 해당 의무를 가지나, 한국가스공사는 법적 공급의무자에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 녹색기술에 대한 용어의 뜻으로 틀린 것은?

  1. 자원개발기술
  2. 청정에너지 기술
  3. 온실가스 감축기술
  4. 에너지 이용 효율화 기술
(정답률: 56%)
  • 녹색기술이란 온실가스 배출량을 줄이거나 에너지 이용 효율을 높여 환경오염을 방지하는 기술을 의미합니다. 자원개발기술은 기존의 자원을 채굴하고 확보하는 기술로, 환경 보전과 탄소 감축을 목적으로 하는 녹색기술의 정의에 부합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 전기설비기술기준에서 저압전로의 절연성능 중 전로의 사용전압이 300V 초과 400V 미만인 경우 절연저항 값은 몇 MΩ 이상인가?

  1. 0.1
  2. 0.2
  3. 0.3
  4. 0.4
(정답률: 62%)
  • 전기설비기술기준에 따라 저압전로의 사용전압별 절연저항 기준을 적용합니다. 사용전압이 $300\text{V}$ 초과 $400\text{V}$ 미만인 경우, 규정된 최소 절연저항 값은 $0.3\text{M}\Omega$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 발전사업자 및 전기판매사업자는 전력시장운영규칙에서 정하는 바에 따라 전력시장에서 전력거래를 하여야 하는데, 신•재생에너지발전사업자가 최대 몇 kW 이하의 발전설비용량을 이용하여 생산한 전력을 거래하는 경우는 그러지 아니한가?

  1. 200
  2. 500
  3. 1000
  4. 1500
(정답률: 54%)
  • 전력시장운영규칙에 따라 발전사업자는 전력시장에서 거래해야 하지만, 신·재생에너지발전사업자가 1000 kW 이하의 발전설비용량을 이용하여 생산한 전력을 거래하는 경우에는 예외적으로 전력시장 거래 의무가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 전기설비기술기준의 판단기준에서 금속제 외함을 가지는 저압의 기계 기구를 사람이 쉽게 접촉할 우려가 있는 곳에 시설하는 경우 그 기계 기구의 사용전압이 몇 V를 초과하면 전기를 공급하는 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 하는가?

  1. 30
  2. 60
  3. 150
  4. 300
(정답률: 49%)
  • 금속제 외함을 가진 저압 기계 기구의 사용전압이 60 V를 초과하고 사람이 쉽게 접촉할 우려가 있는 곳에 시설될 경우, 지락 시 자동적으로 전로를 차단하는 장치를 반드시 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 전기설비기술기준의 판단기준에서 전로의 중성점의 접지 목적으로 틀린 것은?

  1. 대지전압의 저하
  2. 손실 전력의 감소
  3. 이상 전압의 억제
  4. 전로의 보호 장치의 확실한 동작의 확보
(정답률: 62%)
  • 전로의 중성점 접지는 계통의 안정성과 안전을 위해 시행하며, 대지전압 저하, 이상 전압 억제, 보호 장치의 확실한 동작 확보를 목적으로 합니다.

    오답 노트
    손실 전력의 감소: 중성점 접지는 전력 손실을 줄이기 위한 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 전기설비기술기준의 판단기준에서 주택의 태양전지모듈에 접속하는 부하측 옥내전로에 지락이 생겼을 때 자동적으로 전로를 차단하는 장치를 시설한 경우，주택의 옥내전로의 대지전압은 직류 몇 V 이하여야 하는가?

  1. 150
  2. 220
  3. 300
  4. 600
(정답률: 57%)
  • 전기설비기술기준 판단기준에 따라, 주택의 태양전지모듈 접속 부하측 옥내전로에 지락 시 자동 차단 장치를 시설한 경우, 해당 옥내전로의 대지전압은 직류 600 V 이하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 신 • 재생에너지 공급의무자는 전기사업법에 따른 발전사업자로서 최소 얼마 이상의 발전설비를 보유한 자인가? (단, 신 • 재생에너지 설비는 제외한다.)

  1. 10만킬로와트
  2. 20만킬로와트
  3. 50만킬로와트
  4. 100만킬로와트
(정답률: 49%)
  • 신·재생에너지 공급의무자는 전기사업법에 따른 발전사업자로서, 신·재생에너지 설비를 제외한 발전설비 용량이 50만킬로와트 이상인 자를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 전기설비기술기준의 판단기준에서 고압 가공전선 상호 간의 이격거리는 몇 cm 이상이어야 하는가?

  1. 80
  2. 100
  3. 120
  4. 150
(정답률: 62%)
  • 전기설비기술기준의 판단기준에 명시된 고압 가공전선 상호 간의 최소 이격거리는 $80\text{cm}$이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

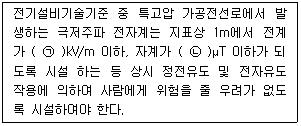

98. ( )에 들어갈 내용으로 옳은 것은?

  1. ㉠ 3.5, ㉡ 83.3
  2. ㉠ 3.8, ㉡ 150
  3. ㉠ 83.3, ㉡ 3.5
  4. ㉠ 150, ㉡ 3.8
(정답률: 55%)
  • 전기설비기술기준에 따라 특고압 가공전선로에서 발생하는 극저주파 전자계의 지표상 $1\text{m}$ 기준 허용치는 전계와 자계의 강도를 제한하여 인체에 위험이 없도록 규정하고 있습니다.
    전계 강도는 $3.5\text{kV/m}$이하, 자계 강도는 $83.3\text{μT}$이하로 시설해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 신에너지 및 재생에너지 기술개발 및 이용 • 보급에 관한 계획을 협의하려는 자는 그 시행 사업연도 개시 몇 개월 전까지 산업통상자원부장관에게 계획서를 제출하여야 하는가?

  1. 1
  2. 3
  3. 4
  4. 6
(정답률: 46%)
  • 신에너지 및 재생에너지 기술개발 및 이용·보급에 관한 법률에 따라, 계획을 협의하려는 자는 시행 사업연도 개시 4개월 전까지 산업통상자원부장관에게 계획서를 제출해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 신에너지 및 재생에너지 개발 • 이용 • 보급 촉진법의 제정 목적으로 틀린 것은?

  1. 에너지원의 단일화
  2. 온실가스 배출의 감소
  3. 에너지의 안정적인 공급
  4. 에너지 구조의 환경친화적 전환
(정답률: 82%)
  • 해당 법은 에너지원의 다변화를 통해 에너지 안보를 강화하고 환경친화적인 구조로 전환하여 온실가스를 줄이는 것을 목적으로 합니다.

    오답 노트
    에너지원의 단일화: 에너지원 다변화가 올바른 목적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
