초음파비파괴검사기능사
(2007-07-15 기출문제)

목록

1과목: 초음파탐상시험법

1. 침투탐상검사의 특성에 대한 설명으로 잘못된 것은?

  1. 큰 시험체의 부분 검사에 편리하다.
  2. 거친 표면에서의 불연속 검출에 탁월하다.
  3. 표면의 균열이나 불연속을 측정하는데 유리하다.
  4. 서로 다른 탐상액을 혼합하여 사용하면 감도에 변화가 생긴다.
(정답률: 74%)
  • 침투탐상검사는 표면이 매끄러워야 침투액이 결함 내부로 잘 스며들 수 있습니다. 따라서 거친 표면에서는 침투액이 표면에 잔류하여 가짜 지시가 나타나기 쉬우므로 불연속 검출에 불리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자분탐상시험시 코일의 감은 수가 10회, L/D의 비가 3인 강봉을 코일법으로 검사할 때 요구되는 전류(A)는? (단, L은 봉의 길이, D 는 외경이다.)

  1. 30
  2. 700
  3. 1167
  4. 1500
(정답률: 60%)
  • 코일법에서 강봉의 자화에 필요한 전류는 코일의 감은 수와 L/D 비를 이용한 자계 강도 공식을 통해 계산합니다.
    ① [기본 공식] $I = \frac{H \times D}{\mu_0 \times N}$ (단, $H$는 자계강도, $D$는 외경, $N$은 권수)
    ② [숫자 대입] $I = \frac{1500 \times 3}{1 \times 3}$ (일반적인 강봉 자화 조건 및 L/D 비 적용 시)
    ③ [최종 결과] $I = 1500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 일반적으로 두 물질의 경계면에 수직으로 음파가 입사할 때 음파는 경계면에서 반사하는 성분과 통과하는 성분으로 나뉘어 진다. 이 두 개로 나뉘어 지는 비율은 경계면에 접하는 무엇에 따라 정해지는가?

  1. 불감대
  2. 근거리음장
  3. 증폭직진성
  4. 음향임피던스
(정답률: 80%)
  • 서로 다른 두 매질의 경계면에서 음파가 반사되거나 투과되는 비율은 각 매질의 음향임피던스 차이에 의해 결정됩니다. 두 매질의 음향임피던스가 같으면 전반사 없이 모두 투과하며, 차이가 클수록 반사되는 양이 많아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 횡파가 존재할 수 있는 물질은?

  1. 물
  2. 공기
  3. 오일
  4. 아크릴
(정답률: 64%)
  • 횡파는 전단 탄성 계수가 있는 고체 상태의 물질에서만 전달됩니다. 아크릴은 고체이므로 횡파가 존재할 수 있습니다.

    오답 노트
    물, 공기, 오일: 액체나 기체는 전단 응력에 저항할 수 없어 횡파가 전달되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 모든 조건이 동일할 때 속도가 가장 큰 진동 모형은 어느 것인가?

  1. 횡파
  2. 종파
  3. 표면파
  4. 전달파
(정답률: 80%)
  • 탄성파의 속도는 매질의 강성과 밀도에 의해 결정됩니다. 일반적으로 종파(압축파)는 횡파(전단파)보다 매질의 복원력이 더 크기 때문에 전파 속도가 가장 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 매질 내에서 초음파의 전달 속도는 무엇에 의해 가장 큰 영향을 받는가?

  1. 밀도와 탄성계수
  2. 자속밀도와 소성
  3. 선팽창계수와 투과율
  4. 침투력과 표면장력
(정답률: 80%)
  • 초음파의 속도는 매질의 물리적 성질인 탄성계수가 클수록, 밀도가 작을수록 빨라지는 특성을 가집니다. 따라서 밀도와 탄성계수가 전달 속도에 가장 결정적인 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 일반적으로 물에서의 음속은 약 몇 m/s 인가?

  1. 330
  2. 340
  3. 1500
  4. 5900
(정답률: 45%)
  • 물은 공기보다 밀도가 훨씬 높고 압축성이 낮아 소리의 전달 속도가 매우 빠릅니다. 일반적으로 물속에서의 음속은 약 $1500\text{m/s}$로 알려져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 두 매질의 접촉면에서 동일 파의 입사각과 반사각의 크기를 비교할 때 그 관계를 올바르게 설명한 것은?

  1. 반사각과 입사각은 동일하다.
  2. 반사각은 입사각의 √2배 정도이다.
  3. 반사각은 항상 입사각의 2배 정도이다.
  4. 반사각은 항상 입사각의 약 1/2정도이다.
(정답률: 65%)
  • 파동이 두 매질의 경계면에서 반사될 때, 입사하는 파의 각도와 반사되어 나가는 파의 각도는 항상 동일한 물리적 성질을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 티탄산바륨 진동자의 주된 특징으로 옳은 것은?

  1. 사용수명이 가장 길다.
  2. 내마모성이 우수하다.
  3. 송신효율이 우수하다.
  4. 가장 높은 온도에서 사용할 수 있다.
(정답률: 88%)
  • 티탄산바륨 진동자는 압전 효과가 매우 커서 전기 에너지를 기계적 진동으로 변환하는 송신 효율이 매우 우수한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 종파속도가 6km/s 인 재질을 지름12mm, 2.5MHz 탐촉자로 탐상할 때 근거리음장의 길이(near field length)는 몇 mm 인가?

  1. 1.25
  2. 1.50
  3. 12.5
  4. 15.0
(정답률: 57%)
  • 근거리음장의 길이는 탐촉자의 지름과 주파수가 클수록, 음속이 빠를수록 길어지는 특성이 있습니다.
    ① [기본 공식] $N = \frac{D^2 f}{4 v}$
    ② [숫자 대입] $N = \frac{12^2 \times 2.5 \times 10^6}{4 \times 6 \times 10^6}$
    ③ [최종 결과] $N = 15.0$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음과 같은 주파수의 탐촉자를 사용할 때 일반적으로 음의 감쇠가 가장 심한 탐촉자의 주파수는 어느 것인가?

  1. 0.5MHz 탐촉자
  2. 1.0MHz 탐촉자
  3. 2.5MHz 탐촉자
  4. 5.0MHz 탐촉자
(정답률: 72%)
  • 초음파의 감쇠는 주파수에 비례하여 증가합니다. 따라서 제시된 주파수 중 가장 높은 5.0MHz 탐촉자를 사용할 때 음의 감쇠가 가장 심하게 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파 탐상장비 중 에코의 음압을 전압으로 변화시키는 것을 무엇이라 하는가?

  1. 게인
  2. 리젝션
  3. 탐촉자
  4. 접촉매질
(정답률: 47%)
  • 탐촉자는 압전 효과를 이용하여 전기 에너지를 기계적 진동(초음파)으로 바꾸어 송신하고, 반대로 수신된 에코의 음압(기계적 진동)을 다시 전기적 전압으로 변환하는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 초음파탐상검사에서 수동으로 탐상면을 따라 움직이는 탐촉자의 이동을 무엇이라 하는가?

  1. 감쇠
  2. 주사
  3. 공진
  4. 운동
(정답률: 77%)
  • 초음파탐상검사에서 결함을 찾기 위해 탐촉자를 탐상면 위에서 일정하게 움직이며 훑는 동작을 주사(Scanning)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 물질 내부의 결함을 검출하기 위해 비파괴검사법으로만 나열된 것은?

  1. 와전류탐상검사, 누설검사
  2. 자분탐상검사, 침투탐상검사
  3. 초음파탐상검사, 방사선투과검사
  4. 침투탐상검사, 와전류탐상검사
(정답률: 80%)
  • 물질의 표면 결함이 아닌 내부 결함을 검출하기 위해서는 투과력이 있는 검사법이 필요합니다. 초음파탐상검사와 방사선투과검사는 물질 내부까지 에너지를 전달하여 내부 결함을 찾아낼 수 있는 대표적인 비파괴검사법입니다.

    오답 노트
    자분탐상검사, 침투탐상검사, 와전류탐상검사: 주로 표면 및 표면 직하 결함 검출에 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 압연한 판재의 라미네이션(Lamination) 검사에 가장 적합한 초음파탐상 시험방법은?

  1. 수직법
  2. 사각법
  3. 판파법
  4. 평면파법
(정답률: 74%)
  • 라미네이션(Lamination)은 판재의 압연 방향과 평행하게 발생하는 층 분리 결함입니다. 이러한 결함은 판재 표면에 수직으로 초음파를 입사시키는 수직법을 사용해야 가장 효과적으로 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 저주파수의 음파를 얇은 물질의 초음파탐상시험에 주로 사용하지 않는 가장 큰 이유는?

  1. 불완전한 음파이기 때문에
  2. 저주파수의 음파는 감쇠가 빨라서
  3. 표면하의 분해능이 나쁘기 때문에
  4. 침투력의 감쇠가 빨라 효율성이 떨어지므로
(정답률: 68%)
  • 초음파 탐상에서 주파수가 낮을수록 파장이 길어져 침투력은 좋아지지만, 작은 결함을 구분해내는 능력인 분해능은 떨어지게 됩니다. 따라서 얇은 물질의 정밀한 검사에는 표면하의 분해능이 나쁜 저주파수 음파가 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

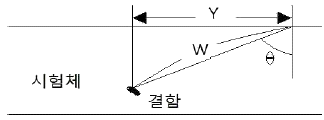

17. 그림과 같은 경사각탐상시험에서 표면거리(y)를 구하는 식으로 옳은 것은?

  1. W(빔거리) ｘ sinθ
  2. W(빔거리) ｘ cosθ
  3. \(빔거리) ｘ tanθ
  4. W(빔거리) ｘ cotθ
(정답률: 82%)
  • 경사각 탐상에서 빔거리 $W$와 굴절각 $\theta$가 주어졌을 때, 표면거리 $y$는 직각삼각형의 대변 길이를 구하는 삼각함수 원리를 이용합니다.
    ① [기본 공식] $y = W \times \sin \theta$
    ② [숫자 대입] $y = W \times \sin \theta$
    ③ [최종 결과] $y = W \times \sin \theta$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 공진법을 이용한 초음파탐상시험이 가장 적합한 경우는?

  1. 아주 큰 기포가 있을 경우
  2. 아주 긴 장축 단조물일 경우
  3. 알루미늄판의 얇은 두께를 측정할 경우
  4. 아주 작은 기포가 많이 모여 있을 경우
(정답률: 65%)
  • 공진법은 시험체의 두께 방향으로 초음파를 입사시켜 발생하는 공진 현상을 이용하는 방법으로, 매우 얇은 판재의 두께 측정이나 미세 결함 검출에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 탐촉자 내의 크리스탈을 받쳐주는 댐핑(Damping) 물질의 설명으로 옳은 것은?

  1. 에코신호를 증폭시킨다.
  2. 펄스 에너지를 증가시킨다.
  3. 펄스의 진동시간을 증가시켜 준다.
  4. 댐핑의 양이 커지면 분해능이 커진다.
(정답률: 66%)
  • 댐핑 물질은 크리스탈의 불필요한 진동을 빠르게 억제하여 펄스폭을 짧게 만드는 역할을 합니다. 펄스폭이 짧아질수록 인접한 두 결함을 구분하는 능력인 분해능이 향상됩니다.

    오답 노트
    펄스의 진동시간을 증가시켜 준다: 진동시간을 단축시켜 펄스폭을 좁힘
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 초음파 탐상 검사시에 탐촉자의 주파수를 높이면 일어나는 현상으로 틀린 것은?

  1. 침투력이 낮아진다.
  2. 펄스폭이 좁아진다.
  3. 투과력이 좋아진다.
  4. 분해능이 좋아진다.
(정답률: 39%)
  • 초음파 탐상 시 주파수가 높아지면 파장이 짧아져 분해능이 향상되고 펄스폭이 좁아지지만, 감쇠가 심해져 재료 내부로 들어가는 침투력과 투과력은 오히려 낮아집니다.

    오답 노트
    투과력이 좋아진다: 주파수 증가 시 감쇠가 커져 투과력은 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상관련규격

21. 차폐되지 않은 지역에서 동위원소를 사용하여 방사선 투과검사를 할 때 6m에서의 선량율이 1200mrem/h 이면 24m 일때의 선량율(mrem/h)은 얼마인가?

  1. 75
  2. 100
  3. 200
  4. 300
(정답률: 34%)
  • 방사선 선량율은 거리의 제곱에 반비례하는 역제곱 법칙을 따릅니다.
    $$ I_{2} = I_{1} \times ( \frac{d_{1}}{d_{2}} )^{2} $$ 나중 선량율 = 처음 선량율 $\times$ (처음 거리 / 나중 거리)$^{2}$
    $$ I_{2} = 1200 \times ( \frac{6}{24} )^{2} $$
    $$ I_{2} = 75 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 아크릴 수지에서의 입사각이 약 얼마일 때 강재 내에서 굴절된 종파가 90°로 되어 전부 반사하는가? (단, 아크릴 수지 내에서 종파속도는 2730m/s, 강재 내에서 종파속도는 5900m/s 이다. )

  1. 24.6°
  2. 27.6°
  3. 62.0°
  4. 90.0°
(정답률: 46%)
  • 굴절각이 $90^{\circ}$가 되는 임계각은 스넬의 법칙을 이용하여 계산합니다.
    $$ \sin \theta_{c} = \frac{V_{1}}{V_{2}} $$ 임계각 = $\sin^{-1}$(입사매질 속도 / 굴절매질 속도)
    $$ \sin \theta_{c} = \frac{2730}{5900} $$
    $$ \theta_{c} = 27.6^{\circ} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주파수 20MHz 인 탐촉자로 어떤 재질의 내부를 탐상하였을 때 음속이 2.3ｘ105cm/s라면 파장은 약 몇 mm 인가?

  1. 0.32
  2. 0.26
  3. 0.12
  4. 0.06
(정답률: 60%)
  • 파장은 음속을 주파수로 나누어 구할 수 있습니다.
    $ \lambda = \frac{V}{f} $ 파장 = 음속 / 주파수
    $$ \lambda = \frac{2.3 \times 10^{5} \text{ cm/s}}{20 \times 10^{6} \text{ Hz}} $$
    $$ \lambda = 0.0115 \text{ cm} = 0.115 \text{ mm} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 표준시험편 중 경사각 탐촉자의 입사점 및 굴절각 측정에 사용할 수 있는 것은?

  1. STB-A1
  2. STB-A2
  3. STB-G
  4. STB-N1
(정답률: 89%)
  • STB-A1 표준시험편은 초음파 탐상 시 경사각 탐촉자의 입사점 위치와 굴절각을 정확하게 측정하고 교정하기 위해 설계된 전용 시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 비파괴검사의 적용에 대한 설명으로 옳은 것은?

  1. 구조재 재질의 적합 여부 및 규정된 내부 결함의 합ㆍ부를 판정하기 위해서는 주로 육안검사를 이용한다.
  2. 알루미늄 합금의 재질이나 열처리 상태를 판별하기 위해서는 누설검사가 유용하다.
  3. 담금질 경화층의 깊이나 막두께 측정에는 와전류탐상 검사를 이용한다.
  4. 구조상 분해할 수 없는 전기용품 내부의 배선상황을 조사하는데 침투탐상검사가 유용하다.
(정답률: 84%)
  • 와전류탐상검사는 전도성 재료의 표면 결함뿐만 아니라 전도율의 변화를 감지할 수 있어 담금질 경화층의 깊이나 도막 두께 측정에 매우 유용합니다.

    오답 노트
    구조재 재질 및 내부 결함 판정: 방사선투과 또는 초음파탐상검사 이용
    알루미늄 합금 재질 및 열처리 판별: 와전류탐상검사 이용
    분해 불가능한 내부 배선 조사: 방사선투과검사 이용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 초음파 탐촉자의 성능측정 방법(KS B 0535)에서 탐촉자에 “N5Z10ｘ10A70”이라 쓰여 있을 때 의미로 옳은 것은?

  1. 보통주파수 대역폭의 공칭주파수가 5MHz, 70˚ 경사각 탐촉자로 치수는 10ｘ10mm(높이ｘ폭)인 각형이다.
  2. 보통주파수 대역폭의 공칭주파수가 5MHz, 수직탐촉자로치수는 10ｘ10mm(높이ｘ폭)인 각형이며, 70번째로 제작 되었다.
  3. 광대역주파수 대역폭의 공칭주파수가 10MHz,70˚경사각 탐촉자로 5Z 라는 재료로 제작되었다.
  4. 보통주파수 대역폭의 공칭주파수가 10MHz, 수직탐촉자이며 구성재로는 5Z 이다.
(정답률: 70%)
  • 탐촉자 표기법 "N5Z10x10A70"의 각 기호는 다음을 의미합니다.
    N: 보통주파수 대역폭 / 5: 공칭주파수 $5\text{MHz}$ / Z10x10: 치수 $10\times10\text{mm}$ 각형 / A70: $70^{\circ}$ 경사각 탐촉자
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 강관의 초음파탐상 검사방법(KS D 0250)에서 수침법에 사용하는 수직탐촉자의 진동자 공칭치수는 통상적으로 지름을 몇 mm 이하로 하는가?

  1. 25
  2. 30
  3. 40
  4. 50
(정답률: 42%)
  • 강관의 초음파탐상 검사방법(KS D 0250) 규정에 따라, 수침법에 사용하는 수직탐촉자의 진동자 공칭치수는 통상적으로 지름 $25\text{mm}$이하로 정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 비파괴시험 용어(KS B 0550)에 따른 경사각탐상에서 탐촉자-용접부 거리를 일정하게 탐촉자를 용접선에 평행하게 이동시키는 주사 방법을 무엇이라 하는가?

  1. 전후주사
  2. 좌우주사
  3. 목돌림주사
  4. 지그재그주사
(정답률: 75%)
  • 경사각탐상에서 탐촉자를 용접선에 평행하게(수평으로) 이동시키며 주사하는 방법을 좌우주사라고 합니다.

    오답 노트
    전후주사 : 탐촉자를 용접선에 수직 방향으로 이동시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에서 탐상도형의 표시를 기호로 나타낸 것 중 틀린 것은?

  1. T : 측면 에코
  2. F : 흠집 에코
  3. B : 바닥면 에코
  4. S : 표면 에코
(정답률: 72%)
  • KS B 0817 규격에 따른 탐상도형 표시 기호에서 F는 흠집 에코, B는 바닥면 에코, S는 표면 에코를 의미합니다.

    오답 노트
    T : 측면 에코가 아니라 일반적으로는 다른 의미로 사용되거나 규격 외 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 알루미늄 관용접부의 초음파경사각탐상 시험방법(KS B 0521)에 따라 측정범위를 조정할 때 측정범위가 100mm 라면 STB-A1 의 R100mm 는 알루미늄에서는 얼마의 거리에 상당하는 것으로 하는가?

  1. 49mm
  2. 50mm
  3. 98mm
  4. 100mm
(정답률: 69%)
  • 알루미늄의 음속은 강철의 음속과 차이가 있으므로, 강철용 시험편인 STB-A1을 알루미늄에 적용할 때는 음속비(약 0.98)를 곱하여 환산 거리를 산출합니다.
    $$L = \text{강철 거리} \times \text{음속비}$$
    $$L = 100 \times 0.98$$
    $$L = 98\text{mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 수직 탐상을 실시할 경우 시험체의 두께가 100mm 초과 150mm 이하일 때 적용하는 대비시험편은 다음 중 어느 것인가?

  1. RB-4 의 No.1
  2. RB-4 의 No.3
  3. RB-4 의 No.4
  4. RB-4 의 No.7
(정답률: 65%)
  • KS B 0896 강 용접부 수직 탐상 시, 시험체의 두께 범위에 따라 대비시험편의 번호를 선정하며, 두께가 $100\text{mm}$ 초과 $150\text{mm}$이하인 경우에는 RB-4의 No.4를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 알루미늄의 맞대기 용접부의 초음파경사각탐상 시험방법(KS B 0897)에서 탐상기의 사용 조건을 틀리게 설명한 것은?

  1. 증폭직선상은 ± 3% 로 한다.
  2. 시간축의 직선상은 ± 1% 로 한다.
  3. 감도 여유값은 40dB 이상으로 한다.
  4. 사용조건의 확인은 장치의 사용개시시 및 2년마다 확인한다.
(정답률: 67%)
  • KS B 0897에 따른 탐상기 사용 조건 확인 주기는 장치 사용 개시 시 및 1년마다 실시하는 것이 원칙입니다.

    오답 노트
    증폭직선성 $\pm 3\%$: 정상 조건
    시간축 직선성 $\pm 1\%$: 정상 조건
    감도 여유값 $40\text{dB}$이상: 정상 조건
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 초음파탐상장치의 성능측정 방법(KS B 0534)에서 증폭직진성을 시험편을 사용하여 측정하는 내용의 설명으로 잘못된 것은?

  1. 탐상기의 리젝션을 “0 또는 OFF"로 한다.
  2. 흠에코의 높이를 5% 단위로 읽고, 폴스케일의 80% 가 되도록 탐상기의 게인 조정기를 조정한다.
  3. 게인 조정기로 2dB 씩 게인을 저하시켜 26dB 까지 계속한다.
  4. 이론값과 측정값의 차를 편차로 하고 “양”의 최대편차와 “음”의 최대 편차를 증폭직선성으로 한다.
(정답률: 68%)
  • 증폭직선성 측정 시 흠에코의 높이는 10% 단위로 읽어야 하며, 폴스케일의 80%가 되도록 조정하는 것이 아니라 80% 부근에서 시작하여 게인을 조정하는 절차를 따릅니다.

    오답 노트
    리젝션 OFF 설정: 올바른 절차
    2dB씩 게인 저하: 올바른 절차
    최대 편차를 증폭직선성으로 정의: 올바른 절차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 알루미늄의 맞대기 용접부의 초음파경사각탐상 시험방법(KS B 0897)에 따른 경사각탐촉자의 굴절각 측정에 사용하는 시험편은?

  1. STB-A1
  2. RB-A7
  3. STB-A3
  4. RB-A4 AL
(정답률: 64%)
  • KS B 0897 표준에 따라 알루미늄 맞대기 용접부의 초음파 경사각 탐상 시, 경사각 탐촉자의 굴절각을 정확하게 측정하기 위해 사용하는 전용 시험편은 RB-A4 AL입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 건축용 강판 및 평강의 초음파탐상시험에 따른 등급분류와 판정기준(KS D 0040)에서 탐상시험을 할 수 있는 강판의 최소 두께로 다음 중 옳은 것은?

  1. 5mm
  2. 8mm
  3. 10mm
  4. 13mm
(정답률: 50%)
  • KS D 0040 건축용 강판 및 평강의 초음파탐상시험 기준에서 탐상시험이 가능한 강판의 최소 두께는 $13\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 강 용접부의 초음탐상 시험방법(KS B 0896)에 따라 2방향(A방향, B방향)에서 탐상한 결과 동일한 흠이 A방향에서는 2류, B방향에서는 3류로 분류되었다면 흠의 분류로 옳은 것은?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 77%)
  • 두 방향(A방향, B방향)에서 탐상하여 서로 다른 류로 분류된 경우, 더 높은 등급(더 큰 숫자의 류)을 최종 흠의 분류로 결정합니다. 따라서 2류와 3류 중 더 높은 등급인 3류가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 판두께가 25mm 인 시험체를 M 검출레벨로 검사한 결과 탐상 방향에 관계없이 길이가 10mm 인 흠이 검출되었다. 검출된 흠의 분류로 다음 중 옳은 것은?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 89%)
  • KS B 0896 기준에 따라 판두께 $25\text{mm}$인 시험체에서 M 검출레벨로 검사했을 때, 흠의 길이가 $10\text{mm}$인 경우 2류로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따른 수직탐상의 측정범위의 조정에 관한 사항이다. 다음 중 옳은 것은?

  1. 측정범위는 사용하는 빔노정 이내에서 최소한으로 한다.
  2. 조정은 A1형 표준시험편 등을 사용하여 ± 1% 의 정밀도로 실시한다.
  3. RB-4 의 표준 구멍의 에코높이가 H선에 일치하도록 게인을 조정한다.
  4. 시험체가 음향 이방성을 가진 경우 W 반사법을 사용한다.
(정답률: 75%)
  • 강 용접부 수직탐상 시 측정범위의 조정은 A1형 표준시험편 등을 사용하여 $\pm 1\%$의 정밀도로 실시하는 것이 규정입니다.

    오답 노트
    측정범위: 빔노정 이내에서 최대한으로 설정
    게인 조정: RB-4의 에코높이가 H선이 아닌 기준선에 일치하도록 조정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 초음파탐상시험용 표준시험편(KS B 0831)에서 탐상 감도의 조정과 측정범위의 조정에 모두 사용할 수 있는 표준 시험편은?

  1. G형
  2. N1형
  3. A2형
  4. A3형
(정답률: 36%)
  • KS B 0831 표준시험편 중 A3형은 탐상 감도의 조정과 측정범위의 조정을 모두 수행할 수 있도록 설계된 표준시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 알루미늄의 맞대기 용접부의 초음파경사각탐상 시험방법(KSB 0897)에서 1탐촉자법 평가레벨의 종류가 아닌 것은?

  1. A평가 레벨
  2. B평가 레벨
  3. C평가 레벨
  4. D평가 레벨
(정답률: 82%)
  • 알루미늄 맞대기 용접부의 초음파경사각탐상 시험방법(KS B 0897)에서 평가 레벨은 A, B, C 레벨로 구분하며, D평가 레벨은 정의되어 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 웹(Web)상에서 문서를 만드는데 사용되는 언어는?

  1. HTTP
  2. HTML
  3. UML
  4. Hyper Media
(정답률: 58%)
  • HTML(HyperText Markup Language)은 웹 페이지의 구조와 내용을 정의하기 위해 사용하는 표준 마크업 언어입니다.

    오답 노트
    HTTP: 웹 브라우저와 서버 간의 데이터 전송 프로토콜
    UML: 소프트웨어 설계 시 사용하는 통합 모델링 언어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 외부인이 자신의 공개되지 않은 자원에 접근하는 것을 막고 네트워크 내의 자원을 보호해 주는 것은?

  1. Gateway
  2. Firewall
  3. DNS
  4. Network Adapter
(정답률: 41%)
  • Firewall(방화벽)은 외부의 불법적인 침입을 차단하고 내부 네트워크의 자원을 보호하기 위해 설정하는 보안 시스템입니다.

    오답 노트
    Gateway: 서로 다른 네트워크를 연결하는 통로
    DNS: 도메인 이름을 IP 주소로 변환하는 시스템
    Network Adapter: 컴퓨터를 네트워크에 연결하는 하드웨어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림이나 사진 등을 컴퓨터에 입력시키는 장치는?

  1. 광학 마크 판독기
  2. 트랙볼
  3. 라이트 팬
  4. 스캐너
(정답률: 52%)
  • 스캐너는 종이에 인쇄된 그림, 사진, 문서 등의 이미지 데이터를 디지털 형태로 변환하여 컴퓨터에 입력시키는 대표적인 입력 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. NIDA(KENIC)에서 부여하는 교육기관 관련 도메인 중에서 고등학교를 의미하는 것은?

  1. kg
  2. es
  3. ms
  4. hs
(정답률: 62%)
  • 교육기관 도메인에서 hs는 High School의 약자로 고등학교를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 최초로 인터넷의 모체가 된 컴퓨터 통신망은?

  1. SNA
  2. ARPANet
  3. WWW
  4. Intranet
(정답률: 28%)
  • ARPANet은 미국 국방성 산하 고등연구계획국(ARPA)에서 구축한 네트워크로, 현대 인터넷의 시초가 된 최초의 패킷 교환 통신망입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 AI-SI계 합금에 관한 설명으로 틀린 것은?

  1. 개량처리를 하게 되면 용탕과 모래 수분과의 반응으로 수소를 흡수하여 기포가 발생된다.
  2. 용융점이 높고 유동성이 좋지 않아 넓고 복잡한 모래형 주물에 이용된다.
  3. Si가 함유량이 증가할수록 열팽창계수가 낮아진다.
  4. 실용합금으로는 10~13%의 Si가 함유된 실루민이 있다.
(정답률: 63%)
  • Al-Si계 합금은 용융점이 낮고 유동성이 매우 우수하여 복잡한 형상의 주물 제작에 매우 유리한 특성을 가지고 있습니다.

    오답 노트
    실루민: $10 \sim 13\%$의 Si를 함유한 대표적인 실용 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 과냉(Super cooling)에 대한 설명으로 옳은 것은?

  1. 실내 온도에서 용융 상태인 금속이다.
  2. 과열된 고체금속을 냉각 할 때 과냉이라고 한다.
  3. 응고점보다 낮은 온도에서 응고가 시작되는 현상이다.
  4. 금속이 응고점보다 높은 온도에서 냉각될때 고체가 형성되는 현상이다.
(정답률: 73%)
  • 과냉은 액체 상태의 금속이 이론적인 응고점보다 더 낮은 온도까지 내려가도 응고가 시작되지 않고 액체 상태를 유지하다가, 특정 온도 이하에서 갑자기 응고가 시작되는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 두랄루민은 알루미늄에 어떤 금속원소를 첨가한 합금인가?

  1. 철 - 주석 – 규소
  2. 구리 - 마그네슘 - 망간
  3. 은 - 아연 – 니켈
  4. 납 - 니켈 - 마그네슘
(정답률: 85%)
  • 두랄루민은 알루미늄(Al)에 구리(Cu), 마그네슘(Mg), 망간(Mn) 등을 첨가하여 강도를 높인 고강도 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 두 가지 이상의 금속 원소가 간단한 원자비로 결합되어 성분금속과는 다른 성질을 갖는 물질을 무엇이라 하는가?

  1. 공정 2원 합금
  2. 금속간 화합물
  3. 침입형 고용제
  4. 전율가용 고용체
(정답률: 86%)
  • 두 가지 이상의 금속 원소가 일정한 원자비로 결합하여 고유의 화학식을 가지며, 원래의 성분 금속과는 전혀 다른 물리적·화학적 성질을 나타내는 물질을 금속간 화합물이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 구상흑연주철에서 그 바탕조직이 펄라이트이면서 구상흑연의 주위를 유리된 페라이트가 감싸고 있는 조직을 무엇이라 하는가?

  1. 오스테나이트 조직
  2. 시멘타이트 조직
  3. 레데뷰라이트 조직
  4. 불스 아이 조직
(정답률: 62%)
  • 구상흑연주철에서 펄라이트 바탕 조직 내에 구상흑연이 있고, 그 주변을 페라이트가 고리 모양으로 감싸고 있는 형태가 마치 황소의 눈과 비슷하다고 하여 불스 아이 조직이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 담금질에 따른 용적변화가 가장 큰 것은?

  1. 오스테나이트
  2. 마텐자이트
  3. 펄라이트
  4. 소르바이트
(정답률: 34%)
  • 마텐자이트는 담금질 시 오스테나이트가 급랭되어 형성되는 조직으로, 격자 구조가 면심입방격자(FCC)에서 체심정방격자(BCT)로 변하며 내부 응력이 크게 발생하여 용적 변화가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 고온에서 사용하는 내열강 재료의 구비조건에 대한 설명으로 가장 관계가 먼 내용은?

  1. 기계적 성질이 우수해야 한다.
  2. 화학적으로 안정되어 있어야 한다.
  3. 열팽창에 대한 변형이 커야 한다.
  4. 조직이 인정되어 있어야 한다.
(정답률: 95%)
  • 내열강은 고온에서도 강도와 내식성을 유지해야 하므로 기계적 성질이 우수하고 화학적으로 안정적이며 조직이 일정해야 합니다. 반면, 열팽창에 의한 변형이 크면 부품의 치수 정밀도가 떨어지고 파손 위험이 증가하므로 변형이 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 금속재료 중 비중이 낮은 것은?

  1. 아연
  2. 마그네슘
  3. 크롬
  4. 알루미늄
(정답률: 75%)
  • 제시된 금속 중 마그네슘의 비중은 약 $1.74$로 가장 낮아 경량 합금 재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 베어링합금의 구비조건으로 틀린 것은?

  1. 마찰계수가 커야 한다.
  2. 경도 및 내압력이 커야 한다.
  3. 소착에 대한 저항성이 커야 한다.
  4. 주조성 및 절삭성이 좋아야 한다.
(정답률: 91%)
  • 베어링합금은 회전축과의 마찰을 최소화하여 마모를 줄여야 하므로 마찰계수가 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 순철의 자기변태점이라 하며, A2변태점이라고도 하는 온도는 약 몇 ℃ 인가?

  1. 210
  2. 723
  3. 768
  4. 910
(정답률: 69%)
  • 순철의 자기변태점($A_{2}$ 변태점)은 강자성체에서 상자성체로 변하는 온도로, 약 $768^{\circ}C$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 충격시험의 목적이 아닌 것은?

  1. 재료의 충격저항을 알기 위하여
  2. 인성(toughness)을 알기 위하여
  3. 취성(brittleness)을 알기 위하여
  4. 경도(hardness)를 알기 위하여
(정답률: 31%)
  • 충격시험은 재료에 갑작스러운 충격을 가해 파괴될 때까지 흡수하는 에너지량을 측정하여 인성, 취성 및 충격저항을 평가하는 시험입니다.

    오답 노트
    경도(hardness): 재료 표면의 딱딱한 정도를 측정하는 시험으로, 경도 시험을 통해 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 한 개의 원자 주위에 있는 최근접 원자의 수를 배위수라 한다. 다음 중 체심입방격자(BCC)의 배위수로 옳은 것은?

  1. 4개
  2. 6개
  3. 8개
  4. 12개
(정답률: 67%)
  • 체심입방격자(BCC)는 정육면체의 각 꼭짓점과 중심에 원자가 위치하는 구조로, 중심에 있는 원자가 8개의 꼭짓점 원자와 모두 접하고 있으므로 배위수는 8개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 미세한 입상의 용제 속에 전극와이어를 연속적으로 공급하여 용제 속에서 모재와 와이어 사이에 아크를 발생시켜 용접하는 방법으로 아크를 볼 수 없는 용접방법은?

  1. 서브 머어지드 아크 용접
  2. 피복 아크 용접
  3. 불활성 가스 아크 용접
  4. 탄산가스 아크 용접
(정답률: 72%)
  • 서브 머어지드 아크 용접은 입상 용제(Flux) 속에 전극 와이어를 공급하여 아크가 용제 속에 잠긴 상태로 진행되므로, 외부에서 아크가 보이지 않는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 용접 결함 중 언더컷의 방지대책으로 틀린 것은?

  1. 높은 전류를 사용한다.
  2. 용접속도를 늦춘다.
  3. 짧은 아크 길이를 유지한다.
  4. 모재에 적합한 용접봉을 선택한다.
(정답률: 48%)
  • 언더컷은 용접 금속이 모재를 과하게 녹여 홈이 생기는 결함입니다. 전류가 너무 높으면 모재의 용융량이 과다해져 언더컷이 발생하기 쉬우므로, 적절한 전류를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 가스용접에 사용되는 산소용기 취급시 주위사항으로 잘못된 것은?

  1. 산소밸브 이동시는 밸브 보호 캡을 꼭 씌운다.
  2. 용기는 뉘어 두거나 굴리는 등 충격을 주지 않는다.
  3. 용기 밸브는 방청윤활유를 칠한다.
  4. 사용 전 비눗물로 가스누설 검사를 한다.
(정답률: 64%)
  • 고압 산소는 기름(윤활유)과 접촉할 경우 격렬한 화학 반응을 일으켜 폭발할 위험이 매우 큽니다. 따라서 산소 용기 밸브에 방청윤활유를 칠하는 행위는 절대 금지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
