초음파비파괴검사기능사 필기 기출문제복원 (2008-03-30)

초음파비파괴검사기능사
(2008-03-30 기출문제)

목록

1과목: 초음파탐상시험법

1. 초음파탐상시험시 시험체 면과 탐촉자사이에 물과 같은 액체를 채워 일정거리를 유지하면서 검사하는 방법은?

  1. 접촉법
  2. 수침법
  3. 투과법
  4. 표면파법
(정답률: 100%)
  • 초음파탐상시험에서 수침법은 시험체 면과 탐촉자 사이에 액체를 채워 일정 거리를 유지하면서 검사하는 방법입니다. 이 방법은 접촉법과 달리 시험체 표면에 직접 접촉하지 않으므로 표면의 상태에 영향을 받지 않고 정확한 검사가 가능합니다. 또한, 투과법과 표면파법보다 더 깊은 부위까지 검사할 수 있습니다. 따라서, 초음파탐상시험에서 수침법은 정확성과 신뢰성이 높은 검사 방법으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 탐촉자의 지향각에 대한 설명으로 옳은 것은?

  1. 파장에 비레한다.
  2. 주파수에 비례한다.
  3. 초음파 속도에 반비례한다.
  4. 탐촉자의 크기에 비례한다.
(정답률: 알수없음)
  • 탐촉자의 지향각은 파장에 비레한다. 이는 탐촉자가 송신하는 초음파 파장과 탐지하는 파장이 일치할 때 가장 큰 반응을 보이기 때문이다. 파장이 일치하지 않으면 파동의 간섭으로 인해 신호가 약해지거나 소멸되기 때문이다. 따라서 탐촉자의 지향각은 파장에 따라 결정되며, 주파수나 초음파 속도, 탐촉자의 크기와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 비파괴검사를 통하여 평가할 수 있는 항목과 가장 거리가 먼 것은?

  1. 시험체 내의 결함 검출
  2. 시험체의 내부구조 평가
  3. 시험체의 물리적 특성평가
  4. 시험체 내부의 결함 발생시기
(정답률: 알수없음)
  • 비파괴검사는 시험체 내부의 결함 검출, 시험체의 내부구조 평가, 시험체의 물리적 특성평가 등을 통해 시험체의 상태를 평가합니다. 그러나 시험체 내부의 결함 발생시기는 비파괴검사로는 평가할 수 없습니다. 결함 발생시기는 시험체의 사용 조건, 환경 등에 따라 달라지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 초음파 탐상시험시 결함의 평면을 파악하기 위해서는 어느 표시방식이 적절한가?

  1. A 스캔표시
  2. B 스캔표시
  3. C 스캔표시
  4. 디지털 표시
(정답률: 알수없음)
  • 초음파 탐상시험은 소리파동을 이용하여 물체 내부의 결함을 파악하는 검사 방법입니다. 이때, 결함의 위치와 크기를 정확하게 파악하기 위해서는 결함의 평면을 파악해야 합니다. 이를 위해서는 C 스캔표시가 적절합니다.

    A 스캔표시는 초음파 신호를 수직으로 보내고, 반사되어 돌아오는 신호를 수평으로 표시하는 방식입니다. 이 방식은 결함의 위치를 파악하기에는 적합하지만, 결함의 크기와 형태를 파악하기에는 한계가 있습니다.

    B 스캔표시는 A 스캔표시와 유사하지만, 수직으로 보내는 초음파 신호를 연속적으로 보내어 이미지를 만들어내는 방식입니다. 이 방식은 결함의 크기와 형태를 파악하기에는 적합하지만, 결함의 위치를 파악하기에는 한계가 있습니다.

    디지털 표시는 초음파 신호를 디지털 신호로 변환하여 이미지를 만들어내는 방식입니다. 이 방식은 정확한 이미지를 만들어내지만, 결함의 위치와 크기를 파악하기에는 한계가 있습니다.

    따라서, 결함의 평면을 파악하기 위해서는 C 스캔표시가 적절합니다. C 스캔표시는 초음파 신호를 수평으로 보내어 이미지를 만들어내는 방식으로, 결함의 위치와 크기를 정확하게 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 티탄산바륨계 자기 진동자의 가장 큰 특징에 해당되는 것은?

  1. 송신효율이 높다.
  2. 사용수명이 길다.
  3. 음향 임피던스가 낮다
  4. 전지적 임피던스가 높다
(정답률: 알수없음)
  • 티탄산바륨계 자기 진동자는 고주파 신호를 생성하는데 있어서 송신효율이 높기 때문에 정답은 "송신효율이 높다." 입니다. 이는 고주파 신호를 생성할 때 손실이 적고, 전력을 효율적으로 사용할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 선원-필름간 거리가 4m 일 때 노출시간이 60초였다면 다른 조건은 변화하지 않고 선원-필름간 거리만 2m로 할 때의 노출시간은 얼마로 해야 하는가?4

  1. 15초
  2. 30초
  3. 120초
  4. 240초
(정답률: 70%)
  • 선원-필름간 거리가 2m로 줄어들면 빛의 집중도가 증가하므로 노출시간이 감소해야 합니다. 거리가 2m로 줄어들었으므로 노출시간은 4m일 때의 노출시간의 제곱에 반비례하여 감소합니다. 따라서, 노출시간은 60초 / (4/2)^2 = 15초가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 결함의 형태를 추정하는데 가장 효과적인 주사법은?

  1. 전후 주사
  2. 좌우 주사
  3. 회전 주사
  4. 탠덤 주사
(정답률: 알수없음)
  • 회전 주사는 결함의 형태를 추정하는데 가장 효과적인 주사법입니다. 이는 회전하는 물체를 촬영하여 결함의 형태와 위치를 파악할 수 있기 때문입니다. 전후 주사나 좌우 주사는 결함의 위치를 파악하는 데는 유용하지만, 결함의 형태를 파악하기에는 한계가 있습니다. 탠덤 주사는 특정 부위의 결함을 파악하는 데에는 유용하지만, 전체적인 결함의 형태를 파악하기에는 한계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 초음파 탐상기의 특성 중 근거리 분해능이란?

  1. 초음파 음속에 평행한 방향의 불연속을 검출할 수 있는 능력
  2. 미세한 금속조직으로 된 단조품의 중심에 놓인 불연속을 검출할 수 있는 능력
  3. 표면의 약간 긁힌 자국을 검출할 수 있는 능력
  4. 검사체의 입사면 바로 밑에 있는 불연속을 검출할 수 있는 능력
(정답률: 알수없음)
  • 근거리 분해능은 초음파 탐상기가 검사체의 입사면 바로 밑에 있는 불연속을 검출할 수 있는 능력을 의미합니다. 이는 초음파가 진행하는 속도가 빠르기 때문에 검사체의 표면에서 반사되는 초음파와 바로 밑에 있는 불연속에서 반사되는 초음파의 시간 차이가 매우 작기 때문에 가능합니다. 따라서 근거리 분해능은 검사체의 표면에서부터 일정 깊이 이내의 불연속을 검출하는 능력을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 초음파 경사각탐상시험에서 접근한계 거리(길이)란?

  1. 탐촉자의 입사점으로부터 밑면의 선단까지의 거리
  2. 탐촉자가 검사체에 가까이 갈 수 있는 한계거리
  3. 탐촉자와 STB-A1 시험편이 접근할 수 있는 한계거리
  4. 탐촉자와 STB-A2 시험편이 접근할 수 있는 한계거리
(정답률: 알수없음)
  • 초음파 경사각탐상시험에서는 탐촉자를 이용하여 검사체 내부를 탐사합니다. 이때, 탐촉자의 입사점으로부터 밑면의 선단까지의 거리를 측정하는 것은 검사체 내부의 결함이나 불량 부위를 정확하게 파악하기 위해서입니다. 이 거리가 너무 멀어지면 초음파 파장이 약해져서 검사 결과가 불확실해지기 때문에, 이 거리를 초과하지 않도록 검사를 진행합니다. 따라서, 초음파 경사각탐상시험에서 접근한계 거리(길이)는 "탐촉자의 입사점으로부터 밑면의 선단까지의 거리"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 침투탐상시험 원리와 가장 관계가 깊은 것은?

  1. 틴달 현상
  2. 삼투압 현상
  3. 용융 현상
  4. 모세관 현상
(정답률: 82%)
  • 침투탐상시험은 모세관 현상을 기반으로 하고 있습니다. 모세관 현상은 작은 구멍이나 관을 통해 액체가 흐를 때, 액체 분자가 표면과 접촉하여 분자간 인력에 의해 표면에 끌리는 현상입니다. 이 현상은 액체의 표면장력과 관련이 있으며, 침투탐상시험에서는 이 현상을 이용하여 시료의 표면장력을 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 펄스의 반복주파수가 많을 때 브라운관은 어떻게 되겠는가?

  1. 증폭도가 매우 높게 된다.
  2. 에코의 밝기가 밝게 된다.
  3. 에코의 밝기가 어둡게 된다.
  4. 에코의 밝기가 항상 일정하게 된다.
(정답률: 64%)
  • 정답은 "에코의 밝기가 밝게 된다."입니다.

    펄스의 반복주파수가 많을 때는 브라운관의 증폭도가 높아지게 됩니다. 이는 전자빔이 화면에 도달하기 전에 이미 충분히 증폭되어 있기 때문에, 화면에 표시되는 이미지가 더 밝게 나타나게 됩니다. 이러한 현상이 에코의 밝기를 높여주는 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 초음파탐상시험의 접촉 매질이 갖추어야 할 요건으로 가장 거리가 먼 것은?

  1. 부식성, 유독성이 없어야 한다.
  2. 적용할 면에 대하여 균질해야 한다.
  3. 쉽게 적용하고 제거하기가 쉬워야 한다.
  4. 탐촉자 내부로 쉽게 흡수될 수 있어야 한다.
(정답률: 90%)
  • 탐촉자 내부로 쉽게 흡수될 수 있어야 하는 이유는 초음파 파장이 진행되는 동안 매질과의 경계면에서 반사, 굴절, 산란 등이 발생할 수 있기 때문입니다. 이러한 현상이 발생하면 초음파 파장이 손실되어 검사 결과에 영향을 미칠 수 있습니다. 따라서 접촉 매질은 탐촉자 내부로 쉽게 흡수되어 경계면에서의 반사, 굴절, 산란 등을 최소화하여 정확한 검사 결과를 얻을 수 있도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 물질의 음향 임피던스(Z)를 구하는 식으로 옳은 것은?

  1. Z = 밀도 × 음속
  2. Z = 비중 × 부피
  3. Z = 질량 ÷ 밀도
  4. Z = 무게 ÷ 음속
(정답률: 알수없음)
  • 음향 임피던스는 음파가 특정한 물질에서 전달될 때 그 물질의 저항을 나타내는 값입니다. 이 값은 물질의 밀도와 음속에 의해 결정됩니다. 즉, 음파가 특정한 물질에서 이동할 때, 그 물질의 입자들이 얼마나 빠르게 진동하는지(음속)와 물질 내 입자들의 밀도가 얼마나 높은지(밀도)에 따라 음향 임피던스가 결정됩니다. 따라서, "Z = 밀도 × 음속"이 옳은 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 자분탐상검사시 원형자화법을 적용할 때 검사체 직경 25.4㎜(1 인치)당 소요 전류(A)의 범위로 적절한 것은?

  1. 100 ~ 125
  2. 800 ~ 1000
  3. 1200 ~ 1500
  4. 2000 ~ 3000
(정답률: 알수없음)
  • 원형자화법에서는 검사체 직경이 클수록 더 많은 전류가 필요하다. 따라서 25.4㎜(1인치)당 소요 전류(A)의 범위는 검사체 직경이 25.4㎜일 때 필요한 전류 범위를 나타낸다. 이 범위는 일반적으로 800 ~ 1000A이다. 이는 검사체 직경이 25.4㎜일 때 적절한 전류 범위로, 검사체 직경이 더 작을 경우에는 더 적은 전류가 필요하고, 검사체 직경이 더 클 경우에는 더 많은 전류가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다른 조건의 변화가 없을 때 다음 중 초음파 탐상시험에서 분해능이 가장 좋은 주파수는?

  1. 1MHz
  2. 2MHz
  3. 5MHz
  4. 10MHz
(정답률: 알수없음)
  • 초음파 탐상시험에서 분해능은 파장과 관련이 있습니다. 파장이 짧을수록 물체 내부의 작은 구조물을 더 잘 구별할 수 있기 때문입니다. 따라서 주파수가 높을수록 파장이 짧아지므로 분해능이 더 좋아집니다. 따라서 10MHz가 분해능이 가장 좋은 주파수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 초음파의 파장에 대한 설명으로 옳은 것은?

  1. 속도와 주파수에 비례한다.
  2. 속도에 주파수를 곱한 값이다.
  3. 속도에 반비례하고, 주파수에 비례한다.
  4. 속도에 비례하고, 주파수에 반비례한다.
(정답률: 알수없음)
  • 정답은 "속도에 비례하고, 주파수에 반비례한다." 입니다.

    초음파는 고주파 소리로, 파장이 짧습니다. 파장은 속도와 주파수의 곱으로 결정됩니다. 속도가 빠를수록 파장이 짧아지고, 주파수가 높을수록 파장이 짧아집니다. 따라서 초음파는 속도에 비례하고, 주파수에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 서로 다른 두 매질이 접촉하고 있는 면을 무엇이라 하는가?

  1. 계면
  2. 굴절면
  3. 반사면
  4. 입사면
(정답률: 알수없음)
  • 서로 다른 두 매질이 만나는 경계면을 계면이라고 합니다. 이는 두 매질의 물성이 다르기 때문에 발생하는 경계면으로, 이곳에서 광선이 굴절, 반사, 투과 등의 현상이 일어납니다. 따라서 "굴절면", "반사면", "입사면"은 모두 계면에서 발생하는 현상을 나타내는 용어이지만, 계면 자체를 나타내는 용어는 "계면"이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 초음파 탐상기에서 동기장치 시간조절회로는 탐상기의 무엇을 조절하는가?

  1. 펄스의 길이
  2. 이득(Gain)
  3. 펄스 반복주파수
  4. 소인 길이
(정답률: 알수없음)
  • 초음파 탐상기에서 동기장치 시간조절회로는 펄스를 생성하는 주파수를 조절합니다. 이는 펄스 반복주파수를 조절함으로써 이루어지며, 이는 탐상기에서 발생하는 초음파 파장과 직접적으로 관련이 있습니다. 따라서 펄스 반복주파수를 조절함으로써 초음파 파장을 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 수침법으로 두께 80㎜ 강재를 수직탐상할 때 표시기 상에 1차 저면 반사파를 2차 표면 반사파 앞에 나타내고자 할 때 물거리로 옳은 것은?(단, 물에서의 종파속도는 1500m/s, 강에서의 종파속도는 6000m/s 이다.)

  1. 10㎜
  2. 15㎜
  3. 20㎜
  4. 25㎜
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 용접부 초음파탐상시험의 경우 탐촉자의 주사에 대한 설명으로 옳은 것은?

  1. 탐촉자의 주사방법은 결함의 크기 측정에만 적용된다.
  2. 주사방법이 적절하면 결함치수 및 결함의 종류, 모양을 정확히 평가할 수 있다.
  3. 결함을 찾기 위해 탐촉자의 위치를 움직여 가며 초음파의 입사위치를 변화시키는 것을 주사라 한다.
  4. 경사각탐상에서는 탐촉자를 이동시켜 주사하여 최대의 결함에코가 얻어졌을 때 탐촉자의 바로 아래에 결함이 있는 것이다.
(정답률: 알수없음)
  • 주어진 보기 중 옳은 것은 "결함을 찾기 위해 탐촉자의 위치를 움직여 가며 초음파의 입사위치를 변화시키는 것을 주사라 한다."입니다. 이유는 초음파탐상시험에서 주사란, 결함을 찾기 위해 탐촉자를 이동시켜 가며 초음파의 입사위치를 변화시키는 것을 말합니다. 이를 통해 결함의 위치와 크기를 정확히 파악할 수 있습니다. 다른 보기들은 부적절하거나 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상관련규격

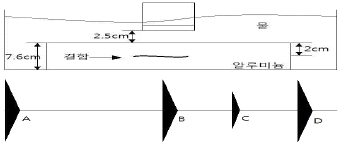

21. [그림]은 7.6㎝ 알루미늄 시험편에 대한 수침검사와 스크린상의 모양이다. 스크린 상의 지시 B 는?

  1. 초기 펄스
  2. 1차 결함지시
  3. 1차 탐상 윗면 반사지시
  4. 1차 탐상 저면 반사지시
(정답률: 알수없음)
  • 그림에서 수침검사 결과, 시험편의 윗면에 결함이 있음을 알 수 있다. 이에 따라 스크린 상에서는 윗면을 가리키는 지시가 나타난다. 이 지시는 1차 탐상 중 발견된 결함을 나타내는 것으로, 반사지시 중 윗면을 가리키는 것이므로 "1차 탐상 윗면 반사지시"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 탐촉자를 구상하는 요소 중 압전재료 뒷면에 부착된 흡수재(baxking material)의 설명으로 틀린 것은?

  1. 흡수재는 압전재료의 배면으로 반사되는 초음파에너지를 흡수한다.
  2. 흡수재는 크리스탈의 댐핑(Damping)양을 적절히 조정해 준다.
  3. 흡수재는 되돌아 반사해 오는 펄스를 전기적 신호로 전환시켜 준다.
  4. 흡수재는 압전물질이 요동하지 못하도록 고정시켜 주는 역할을 한다.
(정답률: 알수없음)
  • "흡수재는 되돌아 반사해 오는 펄스를 전기적 신호로 전환시켜 준다."가 틀린 것은 아닙니다.

    흡수재는 압전재료의 배면으로 반사되는 초음파에너지를 흡수하고, 크리스탈의 댐핑(Damping)양을 조정해 줌으로써 압전물질의 요동을 감소시키는 역할을 합니다. 또한, 흡수재는 되돌아 반사해 오는 펄스를 전기적 신호로 전환시켜 줌으로써 탐촉자에서 신호를 측정할 수 있게 해줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 시험체 두께가 45㎜, 탐촉자의 굴절각이 60° 일 때, 1스킵 범위에서 탐상하려고 할 때 다음 중 측정 범위로 적당한 것은?

  1. 50㎜
  2. 100㎜
  3. 125㎜
  4. 200㎜
(정답률: 알수없음)
  • 탐촉자의 굴절각이 60°이므로, 탐촉자가 시험체 내부에서 직선으로 진행될 때, 시험체 내부에서의 경로는 탐촉자와 수직이며, 탐촉자와 이루는 각도는 30°이다. 따라서, 1스킵 범위에서 탐상할 때, 탐촉자가 시험체 내부에서 이동하는 거리는 시험체 두께의 1/2인 22.5㎜이다. 이때, 탐촉자가 이동하는 거리와 시험체 내부에서의 경로가 이루는 각도를 이용하여, 탐상 범위를 계산할 수 있다.

    탐촉자가 이동하는 거리 = 시험체 두께의 1/2 = 22.5㎜
    시험체 내부에서의 경로와 이루는 각도 = 30°
    탐상 범위 = 탐촉자가 이동하는 거리 / sin(시험체 내부에서의 경로와 이루는 각도)
    = 22.5㎜ / sin(30°)
    ≈ 45㎜

    따라서, 적당한 측정 범위는 200㎜이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 경사각탐상에서 탐촉자로부터 나온 초음파빔의 중심축이 저면에서 반사하는 점 또는 탐상표면에 도달하는 점이란 무엇을 의미하는가?

  1. 스킵점
  2. 교축점
  3. 입사점
  4. 큐리점
(정답률: 알수없음)
  • 스킵점은 초음파빔이 경사각탐상에서 탐촉자로부터 나와 탐상표면에 도달하기 전에 저면에서 반사하는 지점을 의미합니다. 이는 탐상표면과의 거리가 멀거나 탐촉자와 탐상표면 사이에 장애물이 있어 초음파가 직접적으로 도달하지 못하는 경우에 발생합니다. 따라서 스킵점은 탐상표면에서 측정하고자 하는 깊이를 정확하게 측정하기 위해 고려해야 하는 중요한 요소입니다. 교축점은 초음파빔이 탐촉자에서 나와 탐상표면과 수직으로 만나는 지점, 입사점은 초음파빔이 탐촉자에서 나와 탐상표면에 처음으로 도달하는 지점, 큐리점은 초음파빔이 탐상표면에서 반사되어 탐촉자로 돌아오는 지점을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 분할형 수직탐촉자를 이용한 초음파탐상시험의 특징에 대한 설명으로 틀린 것은?

  1. 펄스반사식 두께측정에 이용한다.
  2. 송수신의 초점은 시험체 표면에서 일정거리에 설정된다.
  3. 시험체 표면에서 가까운 거리에 있는 결함의 검출에 적합하다.
  4. 시험체 내의 초음파 진행 방향과 편행한 방향으로 존재하는 결함 검출에 적합하다.
(정답률: 40%)
  • "펄스반사식 두께측정에 이용한다."는 분할형 수직탐촉자를 이용한 초음파탐상시험의 특징이 아니므로 틀린 것입니다.

    분할형 수직탐촉자는 송수신의 초점이 시험체 표면에서 일정거리에 설정되어 있으며, 시험체 표면에서 가까운 거리에 있는 결함의 검출에 적합합니다. 또한 시험체 내의 초음파 진행 방향과 편행한 방향으로 존재하는 결함 검출에 적합하다는 특징이 있습니다. 이는 분할형 수직탐촉자가 초음파를 일정한 각도로 방출하여 시험체 내부를 스캔하기 때문입니다. 따라서 결함이 수직 방향으로 존재할 경우에는 검출이 어려울 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 금속재료의 펄스반사법에 다른 초음파탐상 시험방법 통칙(KS B 0817)에 규정한 “기록 및 보고” 내용에 포함되어야 하는 사항과 가장 거리가 먼 것은?

  1. 시험체에 관한 것
  2. 시험조건에 관한 것
  3. 검사용어에 관한 것
  4. 탐상기의 성능에 관한 것
(정답률: 알수없음)
  • 정답은 "검사용어에 관한 것"입니다.

    KS B 0817에서 규정한 "기록 및 보고" 내용에는 시험체에 관한 정보, 시험조건에 관한 정보, 탐상기의 성능에 관한 정보 등이 포함되어야 합니다. 이 중에서 검사용어에 관한 정보는 다른 정보들과 달리 시험 결과를 해석하는 데 직접적으로 필요하지 않기 때문에 가장 거리가 먼 것으로 판단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에서 이진동자 수직탐촉자에 의한 결함의 분류시 결함의 정도가 “가벼움”을 나타내는 표시 기호는?

  1. ×
  2. ○
  3. △
  4. □
(정답률: 알수없음)
  • 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에서 이진동자 수직탐촉자에 의한 결함의 분류시 결함의 정도가 "가벼움"을 나타내는 표시 기호는 "○"입니다. 이유는 "○"는 결함이 없음을 나타내는 표시이고, 결함의 정도가 가벼운 경우에도 결함이 있기 때문입니다. 따라서 "○"가 올바른 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 금속재로의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에 따른 “에코높이의 기록”에 대한 설명으로 틀린 것은?

  1. 흠 지시 길이의 중앙 또는 끝의 위치를 기록한다.
  2. 표시가 눈금의 풀 스케일에 대한 백분율(%)로 기록한다.
  3. 미리 설정한 “에코 높이를 구분하는 영역”의 부호로 기록한다.
  4. 미리 설정한 기준선 또는 특정 에코 높이와의 비의 데시벨(㏈) 값으로 기록한다.
(정답률: 알수없음)
  • 정답은 "미리 설정한 기준선 또는 특정 에코 높이와의 비의 데시벨(㏈) 값으로 기록한다."입니다.

    흠 지시 길이의 중앙 또는 끝의 위치를 기록하는 것은 흠의 위치를 파악하기 위한 것입니다.

    에코높이의 기록은 미리 설정한 기준선 또는 특정 에코 높이와의 비의 데시벨(㏈) 값으로 기록합니다. 이는 흠의 크기를 파악하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 강 용접부의 초음파 탐상 시험방법(KS B 0896)에 따른 탐상기에 필요한 성능을 설명한 것으로 옳은 것은?

  1. 감도 여유값은 20㏈ 이상으로 한다.
  2. 증폭직진성은 ±5%의 범위 내로 한다.
  3. DAC 회로를 내장하는 탐상기의 DAC회로는 30㏈ 이상 보상할 수 있는 것으로 한다.
  4. DAC 회로를 내장하는 탐상기의 경사값 조정은 적어도 4.8~48㏈/㎜(횡파)의 범위에서 할 수 있는 것으로 한다.
(정답률: 39%)
  • DAC 회로를 내장하는 탐상기는 초음파 탐상 시험에서 사용되는 디지털 신호를 아날로그 신호로 변환하는 역할을 합니다. 이 때 DAC 회로의 보상능력이 중요한데, 보상능력이 낮으면 변환된 아날로그 신호의 정확도가 떨어지게 됩니다. 따라서 DAC 회로를 내장하는 탐상기의 DAC회로는 30㏈ 이상 보상할 수 있는 것으로 한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 알루미늄의 맞대기용접부의 초음파경사각탐상 시험방법(KS B 0897)에서 사용 중인 경사각 탐촉자로서 규정에 적합하지않은 것은?

  1. 1탐촉자법에 사용된 진동자 치수 5×5㎜
  2. 1탐촉자법에 사용된 진동자 치수 10×10㎜
  3. 탠덤탐상법에 사용된 공칭 주파수 5㎒
  4. 탠덤탐상법에 사용된 주험주파수 10㎒
(정답률: 42%)
  • 정답은 "1탐촉자법에 사용된 진동자 치수 5×5㎜"입니다.

    알루미늄의 맞대기용접부의 초음파경사각탐상 시험방법(KS B 0897)에서는 1탐촉자법과 탠덤탐상법 두 가지 방법을 사용합니다. 1탐촉자법에서는 진동자의 치수가 10×10㎜ 또는 5×5㎜로 규정되어 있습니다. 따라서 "1탐촉자법에 사용된 진동자 치수 5×5㎜"은 규정에 적합하지 않은 것입니다.

    탠덤탐상법에서는 공칭 주파수가 5㎒ 또는 10㎒으로 규정되어 있습니다. 하지만 이 중에서도 "주험주파수 10㎒"은 규정에 적합한 것입니다. 이유는 탠덤탐상법에서는 공칭 주파수와 주험주파수가 다르게 설정될 수 있기 때문입니다. 주험주파수는 실제로 탐촉자에서 발생하는 주파수를 의미하며, 이 값이 규정된 공칭 주파수와 일치하지 않을 수 있습니다. 따라서 "주험주파수 10㎒"은 규정에 적합한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 강용접부의 초음파탐상 시험방법(KS B 0896)에 따라 경사각 탐상시험을 할 때, 결함 분류를 위한 에코높이 구분선의 작성에 관한 설명으로 다음 중 틀린 것은?

  1. 실제로 사용하는 탐촉자를 사용하여 작성한다.
  2. 작성된 에코높이 구분선은 눈금판에 기입한다.
  3. 초기 에코높이 구분선과 10㏈ 씩 다른 에코높이 구분선을 3개 이상 작성한다.
  4. A2형계 표준시험편을 사용할 때 ø4×4㎜의 표준 구멍을 사용한다.
(정답률: 77%)
  • "작성된 에코높이 구분선은 눈금판에 기입한다."가 틀린 것입니다.

    에코높이 구분선은 눈금판에 기입하는 것이 아니라, 탐촉자와 시료 사이의 거리에 따라 그래프로 작성합니다. 초기 에코높이 구분선과 10㏈ 씩 다른 에코높이 구분선을 3개 이상 작성하는 이유는, 결함의 크기와 위치에 따라 에코높이가 달라질 수 있기 때문에, 다양한 에코높이 구분선을 작성하여 결함을 분류하고 판독자의 판단을 보조하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 강용접부의 초음파탐상 시험방법(KS B 0896)에서 탐상기에 필요한 성능 중 시간축의 직전성을 측정값의 얼마 이내의 범위이어야 하는가?

  1. ±1%
  2. ±2%
  3. ±3%
  4. ±5%
(정답률: 알수없음)
  • 강용접부의 초음파탐상 시험방법(KS B 0896)에서는 시간축의 직전성을 측정하여 탐상기의 성능을 판단합니다. 이때, 직전성 측정값의 오차가 크면 탐상기의 성능을 정확하게 평가할 수 없습니다. 따라서 직전성 측정값의 오차는 최대한 작아야 합니다. 보기 중에서 ±1%가 정답인 이유는 이 범위 내에서는 측정값의 오차가 최소화되기 때문입니다. 만약 ±2%, ±3%, ±5% 등의 범위를 사용하면 측정값의 오차가 더 커져서 탐상기의 성능을 정확하게 평가하기 어려워집니다. 따라서 KS B 0896에서는 직전성 측정값의 오차를 최대한 작게 하기 위해 ±1% 범위를 권장하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 비파괴시험 용어(KS B 0550)의 정의를 설명한 것으로 틀린 것은?

  1. 초음파 : 20㎑ 이상의 음파
  2. 시험주파수 : 탐상시험에 사용하는 주파수
  3. 방해에코 : 탐상에 방해가 되는 에코, 쐐기 안 에코, 잔류에코 그 밖의 여분의 에코 등을 포함 시킨 총칭
  4. 게인 : 탐상기에 있어서 어떤 일정 높이 이하의 에코 또는 잡음을 억제하는 것
(정답률: 알수없음)
  • 정답은 "게인 : 탐상기에 있어서 어떤 일정 높이 이하의 에코 또는 잡음을 억제하는 것" 입니다. 이유는 게인은 억제하는 것이 아니라 증폭하는 것을 의미합니다. 따라서 정답은 "게인 : 탐상기에 있어서 어떤 일정 높이 이하의 에코 또는 잡음을 증폭하는 것"이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 비파괴시험 용어(KS B 0550)에 규정된 두꺼운 시험체의 탐상면에 수직인 결함을 검출하기 위하여 탐촉자 2개를 앞뒤로 배치하고 한 개는 송신용, 다른 한 개는 수신용으로 하여 실시하는 탐상법은?

  1. 판파법
  2. 투과법
  3. 수동탐상법
  4. 탠덤탐상법
(정답률: 알수없음)
  • 탠덤탐상법은 두 개의 탐촉자를 사용하여 시험체의 탐상면에 수직인 결함을 검출하는 방법입니다. 한 개의 탐촉자는 송신용으로, 다른 한 개는 수신용으로 사용되며, 송신용 탐촉자에서 발생한 초음파 신호가 결함을 만나면 반사되어 수신용 탐촉자에서 검출됩니다. 이 방법은 결함의 위치와 크기를 정확하게 파악할 수 있어서 비파괴 검사에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 초음파 탐촉자의 성능척정 방법(KS B 0535)에 규정된 직접 접촉용 1진동자 경사각 탐촉자의 불감대 측정에 STB-A2 시험편을 사용한 경우의 설명으로 옳은 것은?

  1. 시험편의 ø1.5×4㎜를 탐상한 에코높이를 100%에 조정한 후 측정한다.
  2. 시험편의 ø4×4㎜를 탐상한 에코높이를 100%에 조정한 후 측정한다.
  3. 시험편의 ø1.5×4㎜인 구멍 2개를 탐상한 에코높이를 20%에 조정하고, 다시 14㏈ 강도를 높여 송신펄스의 파형이 마지막으로 80% 되는 점을 시간축상에 읽어 측정한다.
  4. 시험편의 ø4×4㎜를 탐상한 에코높이를 20%가 되게 조정하고, 다시 14㏈ 강도를 높여 송신펄스의 파형이 마지막으로 20% 되는 점을 시간축상에 읽어 측정한다.
(정답률: 알수없음)
  • 초음파 탐촉자의 성능척정 방법(KS B 0535)에서는 직접 접촉용 1진동자 경사각 탐촉자의 불감대 측정을 위해 STB-A2 시험편을 사용한다. 이 시험편은 ø4×4㎜ 크기이며, 시험편의 표면에는 20%와 80%의 에코높이를 가진 구멍이 있다.

    따라서 옳은 답은 "시험편의 ø4×4㎜를 탐상한 에코높이를 20%가 되게 조정하고, 다시 14㏈ 강도를 높여 송신펄스의 파형이 마지막으로 20% 되는 점을 시간축상에 읽어 측정한다."이다. 이는 시험편의 구멍 중 20% 에코높이를 가진 구멍을 탐상하여, 송신 강도를 14㏈로 설정한 후 파형이 마지막으로 20%가 되는 지점을 시간축상에서 읽어서 불감대를 측정하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 강용접부의 초음파탐상 시험방법(KS B 0896)에서 경사각 탐촉자에 필요한 성능 중 원거리 분해능은 사용할 탐상기와 조합하여 공칭주파수가 2MHz일 때 얼마로 규정하고 있는가?

  1. 5㎜ 이하
  2. 6㎜ 이하
  3. 9㎜ 이하
  4. 24㎜ 이하
(정답률: 알수없음)
  • 강용접부의 초음파탐상 시험방법(KS B 0896)에서 경사각 탐촉자에 필요한 성능 중 원거리 분해능은 사용할 탐상기와 조합하여 공칭주파수가 2MHz일 때 9mm 이하로 규정하고 있습니다. 이는 강재의 두께가 일반적으로 10mm 이상이기 때문에, 9mm 이하의 원거리 분해능을 가진 탐촉자를 사용하여 강재 내부의 결함을 탐지할 수 있기 때문입니다. 즉, 원거리 분해능이 작을수록 더 작은 결함을 탐지할 수 있으므로, 9mm 이하의 원거리 분해능을 가진 탐촉자를 사용하는 것이 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에 따라 강판 내부를 검사한 결과이다. 다음 중 불합격인 것은?

  1. 결함표시 기호는 × 이며, 결함 1개의 최대 지시길이가 90㎜ 인 지시
  2. 결함표시 기호는 × 이며, 밀집도(△결함 환산개수)가 15개인 지시
  3. 결함표시 기호는 △ 이며. 결함 1개의 최대 지시길이가 200㎜ 인 지시
  4. 결함표시 기호는 △ 이며, 점적률(△결함 환산비율)이 10%인 지시
(정답률: 알수없음)
  • 정답은 "결함표시 기호는 × 이며, 결함 1개의 최대 지시길이가 90㎜ 인 지시"입니다. 이유는 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에서 결함표시 기호는 △로 정의되어 있으며, 결함 1개의 최대 지시길이가 200㎜로 제한되어 있기 때문입니다. 따라서, 보기 중에서 결함표시 기호가 ×이고, 결함 1개의 최대 지시길이가 90㎜인 지시는 검사기준에 부합하지 않으므로 불합격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 알루미늄의 맞대기용접부의 초음파경사각탐상 시험방법(KS B 0897)에 따른 탐촉자의 선정이 틀린 것은?

  1. 1탐촉자법에 사용하는 경사각 탐촉자의 굴절각은 전반의 대상 결함 모두에 45도인 탐촉자를 쓴다.
  2. 1탐촉자법에 사용하는 경사각 탐촉자의 빔노정이 50㎜ 이하인 경우 진동자 치수는 5×5㎜를 쓴다.
  3. 탠덤탐상법에 사용하는 경사각 탐촉자는 결함의 깊이가 25㎜ 이하인 경우 5M[10×10]A70AL를 쓴다.
  4. 탠덤탐상법에 사용하는 경사각 탐촉자는 결함의 깊이가 25㎜를 초과하는 경우 5M[10×10] A45AL를 쓴다.
(정답률: 62%)
  • 1탐촉자법에 사용하는 경사각 탐촉자의 굴절각은 전반의 대상 결함 모두에 45도인 탐촉자를 쓴다. 이유는 1탐촉자법은 맞대기용접부의 두께가 6mm 이하인 경우에 사용되며, 이 경우에는 45도의 굴절각을 가진 탐촉자를 사용하여 결함을 탐지하는 것이 가장 효과적이기 때문이다. 45도의 굴절각을 가진 탐촉자는 결함의 경사면과 수직으로 탐지할 수 있기 때문에, 결함을 놓치지 않고 정확하게 탐지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 강용접부의 초음파탐상 시험방법(KS B 0896)에 의한 시험결과의 분류시 판두계가 16㎜, M 검출레벨로 영역Ⅲ 인 경우 흠 지시길이가 8㎜ 이었다면 어떻게 분류 되는가?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 54%)
  • 강용접부의 초음파탐상 시험방법(KS B 0896)에서는 판두계와 M 검출레벨에 따라서 흠의 크기에 따라서 1류부터 4류까지 분류합니다. 이 문제에서는 판두계가 16㎜이고 M 검출레벨로 영역Ⅲ인 경우이므로, 흠 지시길이가 8㎜인 경우 2류로 분류됩니다. 이는 KS B 0896에서 정한 분류 기준에 따라서 결정되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)의 대비시험편을 개략적으로 나타낸 [그림]이다. 이 시험편의 주된 사용 용도는?

  1. 수직탐촉자의 거리진폭특성을 조사하는데 사용한다.
  2. 경사각탐촉자의 거리진폭특성을 조사하는데 사용한다.
  3. 단조강 제품의 경사도를 측정하는데 사용한다.
  4. 강 용접부의 압연 상태를 측정하는데 사용한다.
(정답률: 50%)
  • 이 시험편은 초음파탐상 검사를 위한 것으로, 수직탐촉자를 사용하여 강판의 내부 결함을 탐지하는데 사용됩니다. 수직탐촉자의 거리진폭특성을 조사하여, 강판 내부 결함의 크기와 위치를 파악할 수 있습니다. 따라서 정답은 "수직탐촉자의 거리진폭특성을 조사하는데 사용한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 웹브라우저가 인터넷상의 서버에서 텍스트, 그림, 사운드, 동영상을 가져올 수 있도록 해주는 프로토콜은?

  1. SQL
  2. HTTP
  3. HTML
  4. IP
(정답률: 알수없음)
  • HTTP는 HyperText Transfer Protocol의 약자로, 인터넷상의 서버와 클라이언트 간에 텍스트, 그림, 사운드, 동영상 등의 데이터를 주고받을 수 있는 프로토콜입니다. 따라서 웹브라우저가 인터넷상의 서버에서 데이터를 가져오기 위해서는 HTTP 프로토콜을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 통신망의 구성요소인 통신망 접속카드(Network InterfaceCard)에 대한 설명은?

  1. 방사형 통신망에서 사용한다.
  2. 비슷한 종류의 통신망들끼리 연결해 준다.
  3. 통신망의 연결점에서 컴퓨터를 접속시키는 요소이다.
  4. 다른 종류의 통신망에 연결된 컴퓨터와 통신을 가능하게 한다.
(정답률: 알수없음)
  • 통신망 접속카드는 컴퓨터와 통신망의 연결점에서 컴퓨터를 접속시키는 요소입니다. 즉, 컴퓨터와 통신망을 연결하는 인터페이스 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 인터넷에서 제공되는 서비스가 아닌 것은?

  1. ARPANET
  2. USENET
  3. TELNET
  4. IRC
(정답률: 알수없음)
  • 정답은 "ARPANET"입니다. ARPANET은 인터넷의 이전 버전으로, 현재는 존재하지 않습니다. 따라서 인터넷에서 제공되는 서비스가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 운영체제의 가장 중심적인 프로그램으로 시스템의 동작상태를 관리하는 것은?

  1. 감시 프로그램
  2. 서비스 프로그램
  3. 작업제어 프로그램
  4. 데이터 관리 프로그램
(정답률: 9%)
  • 운영체제의 가장 중심적인 프로그램은 감시 프로그램입니다. 이는 시스템의 동작상태를 지속적으로 모니터링하고, 문제가 발생하면 이를 감지하고 대처하는 역할을 수행하기 때문입니다. 따라서 감시 프로그램은 시스템의 안정성과 신뢰성을 유지하는 데 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터에 입력되지 자료들을 일정 기간 동안 또는 일정량의 자료를 모아서 처리하는 시스템 방식은?

  1. 병렬처리 시스템
  2. 일괄처리 시스템
  3. 시분할 처리 시스템
  4. 다중 프로그래밍 시스템
(정답률: 알수없음)
  • 입력된 자료들을 일정 기간 동안 또는 일정량의 자료를 모아서 한꺼번에 처리하는 시스템 방식을 일괄처리 시스템이라고 합니다. 따라서, 위의 보기 중에서 일괄처리 시스템이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 자동차 부품을 만드는 현장에서 부품표면에 열처리시 탄소와 질소를 동시에 표면에 침투확산시켜 표면경화하는 방법은?

  1. 질화법
  2. 가스침탄질화법
  3. 가스침탄법
  4. 고주파경화법
(정답률: 알수없음)
  • 가스침탄질화법은 부품표면에 탄소와 질소를 동시에 침투시켜 표면경화하는 방법으로, 가스 상태의 화학물질을 이용하여 처리하기 때문에 다른 방법들보다 경제적이고 효율적입니다. 또한, 처리 후 부품의 경도와 내마모성이 향상되어 부품의 수명을 연장시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 1 ~ 5㎛ 정도의 비금속 입자가 금속이나 합금의 기지 중에 분산되어 있는 재료를 무엇이라 하는가?

  1. 합금공구강 재료
  2. 고속도강 재료
  3. 서멧(cermet) 재료
  4. 탄소공구강 재료
(정답률: 67%)
  • 서멧(cermet) 재료는 비금속 입자가 금속이나 합금의 기지 중에 분산되어 있는 재료로, 이 때 비금속 입자는 주로 탄화물, 질화물, 산화물 등이 사용된다. 이러한 비금속 입자의 추가로 인해 서멧 재료는 고강도, 내마모성, 내부식성 등의 우수한 물성을 가지게 된다. 따라서 고속 절삭, 굴삭, 가공 등의 분야에서 널리 사용되며, 합금공구강 재료, 고속도강 재료, 탄소공구강 재료와 함께 고급 공구재료로 분류된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 특수한 방법으로 제조한 알루미나가루와 알루미늄가루를 압축성형하고, 약 550℃에서 소결한 후 열간압출하여 사용하는 재료로 일명 SAP 라 불리는 것은?

  1. 내열용 Al 의 총칭
  2. Al 분말의 소결품
  3. Al 제품 중 초경질 합금
  4. 피스톤용 합금 계열의 총칭
(정답률: 28%)
  • SAP는 알루미나가루와 알루미늄가루를 특수한 방법으로 제조한 후 압축성형하고 소결하여 만든 재료입니다. 이 과정에서 알루미나가루와 알루미늄가루가 결합하여 강도와 내열성이 뛰어난 Al 분말의 소결품이 만들어집니다. 따라서 정답은 "Al 분말의 소결품"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 오스테나이트계 스테인리스강이 되기 위해 첨가되는 주 원소는?

  1. 18%크롬(Cr)-8%니켈(Ni)
  2. 18%니켈(Ni)-8%망간(Mn)
  3. 17%코발트(Co)-7%망간(Mn)
  4. 17%몰리브덴(Mo)-7%주석(Sn)
(정답률: 92%)
  • 오스테나이트계 스테인리스강은 내식성, 내열성, 내부식성 등이 우수한 재질로, 이를 위해 첨가되는 주 원소는 크롬과 니켈입니다. 크롬은 스테인리스강의 내식성을 높이고, 니켈은 내열성과 내부식성을 높입니다. 따라서, "18%크롬(Cr)-8%니켈(Ni)"가 오스테나이트계 스테인리스강이 되기 위해 첨가되는 주 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 금속의 산화(酸化)에 관한 설명 중 틀린 것은?

  1. 금속의 산화는 이온화 경향이 큰 금속일수록 일어나기 어렵다.
  2. Al보다 이온화 계열이 상위에 있는 금속은 공기 중에 서도 산화물을 만든다.
  3. 금속의 산화는 온도가 높을수록, 산소가 금속 내부로 확산 하는 속도가 클수록 빨리 진행된다.
  4. 생성된 산화물의 피막이 치밀하면 금속 내부에의 산화는 어느 정도 저지된다.
(정답률: 알수없음)
  • "금속의 산화는 이온화 경향이 큰 금속일수록 일어나기 어렵다."가 틀린 설명입니다. 이유는 이온화 경향이 큰 금속일수록 산화하기 쉽기 때문입니다. 이온화 경향이 큰 금속은 전자를 잃는 경향이 크기 때문에 산화 반응에서 양이온으로 쉽게 변화할 수 있습니다. 따라서 이온화 경향이 큰 금속일수록 산화하기 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. Al-4%Cu 합금을 515℃에서 급랭하였을 때 얻은 과포화 고용체가 상온에서 시간의 경과에 따라 제 2상을 석출하며 강도, 경도가 증가하는 현상은?

  1. 상온시효
  2. 분상강화
  3. 개량처리
  4. 용체화처리
(정답률: 50%)
  • 알루미늄-구리 합금은 급속 냉각 후 과포화 고용체가 형성되며, 이 과포화 고용체는 시간이 지나면서 제 2상을 석출하게 됩니다. 이 과정을 상온시효라고 합니다. 상온시효는 급속 냉각 후 고온에서의 개량처리나 용체화처리와 달리 낮은 온도에서 일어나는 처리로, 강도와 경도를 증가시키는 분상강화와는 다른 개념입니다. 따라서 정답은 "상온시효"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 금속의 물리적 성질이 아닌 것은?

  1. 비열
  2. 용융장열
  3. 부식
  4. 열팽창계수
(정답률: 알수없음)
  • 금속의 물리적 성질 중 부식은 화학적 성질에 해당합니다. 부식은 금속과 환경적인 요인(산, 염, 습기 등)의 상호작용으로 인해 금속 표면이 부식되는 현상을 말합니다. 따라서, 부식은 금속의 물리적 성질이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 금속간 화합물에 대한 설명으로 틀린 것은?

  1. 변형하기 어렵고 메짐성이 있다.
  2. 간단한 원자비로 결합되어 있다.
  3. 대부분의 금속간 화합물은 높은 용융점을 갖는다.
  4. 보통 일반화합물에 비하여 결합력이 강하며, 높은 온도에서 안정하다.
(정답률: 알수없음)
  • "변형하기 어렵고 메짐성이 있다."는 금속간 화합물에 대한 일반적인 특징이지만, "보통 일반화합물에 비하여 결합력이 강하며, 높은 온도에서 안정하다."는 금속간 화합물의 특징으로서, 올바르지 않은 설명입니다. 금속간 화합물은 보통 금속 원자들이 간단한 원자비로 결합되어 있으며, 이러한 결합은 보통 일반화합물에 비해 결합력이 강하고 높은 온도에서 안정합니다. 또한 대부분의 금속간 화합물은 높은 용융점을 갖는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 전연성이 좋기 때문에 가공성이 좋은 결정격자는?

  1. 체심입방격자
  2. 면심입방격자
  3. 조밀육방격자
  4. 사방육면체격자
(정답률: 79%)
  • 면심입방격자는 결정 격자 내에서 입체적으로 결합된 분자들이 면으로 연결되어 있기 때문에 전연성이 좋습니다. 이러한 구조는 가공성이 좋아서 다양한 방향으로 가공이 가능하며, 또한 전기적, 열적, 기계적 성질이 우수합니다. 따라서 면심입방격자는 가공성이 좋은 결정격자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 주강에 대한 설명으로 틀린 것은?

  1. 주철에 비하여 기계적 성질이 우수하다.
  2. 조직은 거칠고 메짐성을 가지고 있다.
  3. 주철로서 강도가 부족할 때 사용된다.
  4. 주철에 비하여 주조하기 쉽다.
(정답률: 60%)
  • 주강은 주철에 비하여 주조하기 쉽다는 설명이 틀린 것입니다. 이유는 주강은 주철보다 녹는 점이 높아서 주조하기 어렵기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 탄수강의 탄소 함유량으로 옳은 것은?

  1. 0.001%C 이하
  2. 약 0.025 ~ 2.11%C
  3. 약 2.11 ~ 6.68%C
  4. 6.68%C 이상
(정답률: 알수없음)
  • 탄수강은 탄소 함유량에 따라서 다양한 종류로 구분됩니다. 일반적으로 탄소 함유량이 낮은 탄소강은 가공성이 우수하고 용접성이 좋으며, 탄소 함유량이 높은 탄소강은 강도가 높고 경도가 높습니다. 따라서 탄소강의 탄소 함유량은 그 특성을 결정하는 중요한 요소입니다.

    탄소강의 탄소 함유량은 일반적으로 약 0.025 ~ 2.11%C 입니다. 이 범위 내에서 탄소 함유량이 낮을수록 가공성과 용접성이 우수하고, 탄소 함유량이 높을수록 강도와 경도가 높아집니다. 따라서 탄소강의 사용 용도에 따라 적절한 탄소 함유량을 선택해야 합니다.

    0.001%C 이하의 탄소 함유량은 거의 탄소가 없는 강종으로, 탄소강으로서의 특성을 가지지 않습니다. 6.68%C 이상의 탄소 함유량은 고탄소강으로, 가공성과 용접성이 나쁘고, 경도와 강도가 높아지지만, 부식에 취약하고 파손이 쉽습니다. 따라서 일반적으로 사용되는 탄소강은 약 0.025 ~ 2.11%C 범위 내에서 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 1kgf/mm2㎫ 로 환산한 값으로 옳은 것은?

  1. 약 0.98
  2. 약 9.8
  3. 약 100
  4. 약 1000
(정답률: 알수없음)
  • 1kgf/mm2은 압력의 단위인 파스칼(Pa)로 환산하면 9.8×106Pa가 된다. 이를 다시 ㎫으로 환산하면 9.8㎫이 된다. 따라서 정답은 "약 9.8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 피복 금속 아크 용접에서 직류 정극성으로 용접하면 모재의 용입은?

  1. 직류 역극성보다 얕다.
  2. 직류 역극성과 같다.
  3. 직류 역극성보다 깊다.
  4. 교류 용접과 같다.
(정답률: 알수없음)
  • 직류 정극성으로 용접할 경우, 양극에서 발생하는 열이 모재로 직접 전달되므로 모재의 표면 온도가 높아지고, 이로 인해 용입이 깊어집니다. 따라서 직류 역극성보다 용입이 깊어지는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 가스용접에 대한 특징 설명으로 틀린 것은?

  1. 응용범위가 넓으며 운반이 편리하다.
  2. 열의 집중성과 열효율이 높다.
  3. 아크 용접에 비해 가열범위가 넓어 변형이 증가한다.
  4. 아크 용접에 비해서 유해광선 발생률이 적다.
(정답률: 알수없음)
  • 가스용접에 대한 특징 설명 중 틀린 것은 "아크 용접에 비해 가열범위가 넓어 변형이 증가한다."입니다. 가스용접은 열의 집중성과 열효율이 높아서 작은 부위에도 높은 열을 집중적으로 가할 수 있기 때문에, 가열범위가 넓어지는 것이 아니라 오히려 작은 부위에 집중적으로 열을 가해 변형이 줄어들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 융접균열은 다음 중 어느 경우에 가장 많이 발생 되는가?

  1. 고탄소강 용접비드 수축시
  2. 용접후 노 내에서 서냉시
  3. 연강 용접시
  4. 저수소계 용접봉 사용시
(정답률: 24%)
  • 고탄소강은 용접 후 냉각 시 수축률이 크기 때문에, 용접비드 수축시에 융접균열이 가장 많이 발생합니다. 이는 용접 후 냉각 시 용접부위의 급격한 수축으로 인해 응력이 발생하고, 이 응력이 균열을 유발시키기 때문입니다. 따라서 고탄소강 용접 시 융접균열 방지를 위해서는 적절한 전열처리와 후열처리, 그리고 용접부위의 사전열처리 등이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
