초음파비파괴검사기능사 필기 기출문제복원 (2016-01-24)

초음파비파괴검사기능사 2016-01-24 필기 기출문제 해설

이 페이지는 초음파비파괴검사기능사 2016-01-24 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

초음파비파괴검사기능사
(2016-01-24 기출문제)

목록

1과목: 초음파탐상시험법

1. 다음 중 적외선 열화상 검사의 장점이 아닌 것은?

  1. 동작 중단없이 신속히 문제를 찾아낸다.
  2. 유지보수와 고장수리에 대해 최소 예방이 가능하다.
  3. 정확한 거동에 대한 우선순위를 매김하기 어렵다.
  4. 생산자 보증하에 결함 장치의 확인이 가능하다.
(정답률: 81%)
  • 적외선 열화상 검사는 비파괴적으로 온도 분포를 시각화하므로, 이상 발열 부위를 즉각 확인하여 정확한 거동 분석과 수리 우선순위를 결정하기 매우 용이한 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 절대온도 척도인 캘빈(K)의 온도는?

  1. K = ℃ + 273
  2. K = ℃ - 273
  3. K = ℃ x 237
  4. K = ℃ / 237
(정답률: 85%)
  • 절대온도 $K$는 섭씨온도 $℃$에 $273$을 더하여 계산하는 척도입니다.
    $$K = ℃ + 273$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 와전류탐상검사에서 미소한 결함의 검출에 적합한 시험코일은?

  1. 단일방식의 시험코일
  2. 자기비교방식의 시험코일
  3. 표준비교방식의 시험코일
  4. 상호비교방식의 시험코일
(정답률: 63%)
  • 자기비교방식의 시험코일은 코일 내부에서 발생하는 전자기적 불평형을 이용하여 외부의 미세한 변화를 감지하므로, 미소한 결함을 검출하는 데 매우 민감하고 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자분탐상시험 후 탈자를 하지 않아도 지장이 없는 것은?

  1. 자분탐상시험 후 열처리를 해야 할 경우
  2. 자분탐상시험 후 페인트칠을 해야 할 경우
  3. 자분탐상시험 후 전기 아크용접을 실시해야 할 경우
  4. 잔류자계가 측정계기에 영향을 미칠 우려가 있을 경우
(정답률: 82%)
  • 자분탐상시험 후 열처리를 하게 되면 고온에 의해 자성체가 자성을 잃는 큐리 온도에 도달하거나 조직이 변화하여 자연스럽게 탈자가 이루어지므로 별도의 탈자 과정이 필요 없습니다.

    오답 노트
    전기 아크용접: 잔류자계가 아크의 불안정(아크 블로우)을 유발함
    측정계기 영향: 잔류자계가 정밀 계기의 오차를 발생시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 초음파탐상시험 시 일상점검이 아닌 특별점검이 요구되는 시기와 거리가 먼 것은?

  1. 탐촉자 케이블을 교환했을 때
  2. 장비에 충격을 받았다고 생각될 때
  3. 일일작업 시작 전 장비를 점검할 때
  4. 특수 환경에서 장비를 사용했을 때
(정답률: 87%)
  • 일일작업 시작 전 장비를 점검하는 것은 매일 수행하는 가장 기본적인 일상점검 항목에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 비행회절법을 이용한 초음파탐상 검사법은?

  1. TOFD
  2. MFLT
  3. IRIS
  4. EMAT
(정답률: 77%)
  • TOFD(Time of Flight Diffraction)는 초음파가 결함 끝단에서 발생하는 비행회절파를 이용하여 결함의 위치와 크기를 정밀하게 측정하는 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 자분탐상시험에서 시험의 순서가 옳은 것은?

  1. 전처리-자화-자분적용-관찰-판정-기록-탈자-후처리
  2. 전처리-자화-전류선정-자분적용-관찰-판정-후처리-기록
  3. 전처리-자분적용-자화-판정-관찰-기록-탈자-후처리
  4. 전처리-자분적용-자화-관찰-탈자-판정-후처리-기록
(정답률: 84%)
  • 자분탐상시험은 시험체의 표면을 정돈하는 전처리부터 시작하여, 자성을 부여하는 자화, 자분을 뿌리는 자분적용, 결함을 찾는 관찰, 합격 여부를 결정하는 판정, 결과를 남기는 기록, 자성을 제거하는 탈자, 마지막으로 세척하는 후처리 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 누설검사(LT)-헬륨질량분석기 누설시험에서 시험체 내부를 감압(진공)하는 시험법이 아닌 것은?

  1. 진공분무법
  2. 진공후드법
  3. 진공적분법
  4. 진공용기법
(정답률: 57%)
  • 진공용기법은 시험체를 진공 챔버(용기) 내부에 넣고 외부에서 헬륨을 가압하여 누설을 찾는 방법으로, 시험체 내부를 감압하는 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 와전류탐상시험의 특징을 설명한 것 중 옳은 것은?

  1. 결함의 종류, 형상, 치수를 정확히 판별하기 쉽다.
  2. 탐상 및 재질검사 등 복수 데이터를 동시에 얻을 수 없다.
  3. 표면으로부터 깊은 곳에 있는 내부결함 검출이 쉽다.
  4. 복잡한 형상을 갖는 시험체의 전면탐상에는 능률이 떨어진다.
(정답률: 63%)
  • 와전류탐상시험은 전자기 유도를 이용하므로 시험체의 형상이 복잡할 경우 코일과 표면의 간격 유지 및 스캐닝이 어려워 전면 탐상 능률이 떨어집니다.

    오답 노트
    결함 판별: 정성적 분석은 가능하나 정확한 치수 판별은 어려움
    복수 데이터: 전도도와 투과성 등 여러 데이터를 동시에 얻을 수 있음
    내부결함: 표피효과로 인해 깊은 곳의 결함 검출은 어려움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 침투탐상시험의 원리에 대한 설명으로 옳은 것은?

  1. 시험체내부에 있는 결함을 눈으로 보기 쉽도록 시약을 이용해 지시모양을 관찰하는 방법이다.
  2. 결함부에 발생하는 자계에 의한 자분의 부착을 이용해 관찰하는 방법이다.
  3. 결함부에 현상제를 투과시켜 그 상을 재생해 내부 결함의 실상을 관찰하는 방법이다.
  4. 시험체 표면에 열린 결함을 눈으로 보기 쉽도록 시약을 이용하여 확대된 지시모양을 관찰하는 방법이다.
(정답률: 86%)
  • 침투탐상시험은 모세관 현상을 이용하여 시험체 표면에 열린 결함에 침투액을 넣고, 현상제로 이를 흡착시켜 결함을 시각적으로 확대 관찰하는 방법입니다.

    오답 노트
    시험체 내부 결함: 내부가 아닌 표면 결함만을 검출할 수 있습니다.
    자계에 의한 자분 부착: 이는 자분탐상시험의 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 방사선투과시험에 사용되는 투과도계에 대한 설명으로 옳은 것은?

  1. 투과도계의 재질은 시험체의 재질과 동일해야 한다.
  2. 투과도계는 선형과 별형으로 구성된다.
  3. 투과도계는 결함의 형태를 구분하는 계기이다.
  4. 투과도계는 결함의 크기를 측정하는 계기이다.
(정답률: 73%)
  • 투과도계는 방사선 투과시험에서 투과 정도를 확인하기 위해 사용하며, 시험체와 동일한 재질을 사용해야 정확한 투과도 측정이 가능합니다.

    오답 노트
    선형과 별형: 투과도계는 주로 선형(Wire type)과 구멍형(Hole type)으로 구분됩니다.
    결함 형태/크기 측정: 투과도계는 감도를 확인하는 도구이지 결함의 형태나 크기를 직접 측정하는 계기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 누설검사법 중 미세한 누설에 검출률이 가장 높은 것은?

  1. 기포누설검사법
  2. 헬륨누설검사법
  3. 할로겐누설검사법
  4. 암모니아누설검사법
(정답률: 67%)
  • 헬륨누설검사법은 헬륨 분자의 크기가 매우 작고 반응성이 낮아, 다른 가스 검사법에 비해 미세한 누설 부위를 찾아내는 검출률(감도)이 가장 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 용제제거성 형광 침투탐상검사의 장점이 아닌 것은?

  1. 수도시설이 필요없다.
  2. 구조물의 부분적인 탐상이 가능하다.
  3. 표면이 거친 시험체에 적용할 수 있다.
  4. 형광 침투탐상검사방법 중에서 휴대성이 가장 좋다.
(정답률: 78%)
  • 용제제거성 형광 침투탐상검사는 세척액을 직접 뿌려 제거하므로 수도시설이 필요 없고 휴대성이 좋으며 부분 탐상이 가능하지만, 침투액이 거친 표면의 요철에 잔류하여 가짜 결함(지시)을 만들 수 있어 표면이 거친 시험체에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 표면 또는 표면직하 결함 검출을 위한 비파괴검사법과 거리가 먼 것은?

  1. 중성자투과검사
  2. 자분탐상검사
  3. 침투탐상검사
  4. 와전류탐상검사
(정답률: 86%)
  • 자분탐상검사, 침투탐상검사, 와전류탐상검사는 모두 표면이나 표면 직하의 결함을 찾는 데 특화된 검사법입니다.

    오답 노트
    중성자투과검사: 내부 결함이나 가벼운 원소의 함유물을 검출하는 투과 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 두꺼운 판용접부의 경사각탐상에서 2개의 경사각 탐촉자를 용접부의 한쪽에서 전후로 배열하여 하나는 송신용, 하나는 수신용으로 하는 탐상방법은?

  1. 진자주사법
  2. 목돌림주사법
  3. 탠덤주사법
  4. 경사평행주사법
(정답률: 86%)
  • 탠덤주사법은 두꺼운 판의 용접부 탐상 시, 송신용과 수신용 탐촉자 2개를 한쪽 면에 전후로 배열하여 검사하는 효율적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 스넬의 법칙을 설명한 관계식으로 옳은 것은? (단, θ1은 입사각, θ2는 굴절각, V1은 접촉매질의 파 전달속도, V2는 검사체의 파 전달속도이다.)

(정답률: 82%)
  • 스넬의 법칙은 서로 다른 매질의 경계면에서 파동이 굴절될 때, 입사각과 굴절각의 사인 값의 비는 두 매질에서의 파동 전달 속도의 비와 같다는 법칙입니다.
    $$\frac{\sin \theta_1}{\sin \theta_2} = \frac{V_1}{V_2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 일반적으로 두 물질의 경계면에 수직으로 음파가 입사할 때 음파는 경계면에서 반사하는 성분과 통과하는 성분으로 나누어진다. 이 두 개로 나누어지는 비율은 경계면에 접하는 무엇에 따라 정해지는가?

  1. 불감대
  2. 근거리음장
  3. 증폭직선성
  4. 음향임피던스
(정답률: 75%)
  • 서로 다른 두 매질의 경계면에서 음파의 반사와 투과 비율은 각 매질의 음향임피던스 차이에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 불연속에서 초음파빔이 반사될 면의 각도와 탐상표면과의 관계를 무엇이라고 하는가?

  1. 입사각
  2. 임계각
  3. 불연속의 방향
  4. 불연속의 종류
(정답률: 54%)
  • 초음파빔이 불연속부(결함)에서 반사될 때, 반사면의 각도와 탐상표면 사이의 기하학적 관계를 불연속의 방향이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 초음파의 성질로 틀린 것은?

  1. 진동자의 직경이 클수록 지향각이 작다.
  2. 주파수가 높으면 지향각이 작다.
  3. 근거리 음장보다 원거리 음장에서 지향성이 좋다.
  4. 파장이 짧으면 지향각이 크다.
(정답률: 44%)
  • 초음파의 지향각은 파장에 반비례합니다. 즉, 파장이 짧을수록(주파수가 높을수록) 직진성이 강해져 지향각은 작아집니다.

    오답 노트
    진동자 직경이 클수록, 주파수가 높을수록, 원거리 음장일수록 지향성이 좋아져 지향각이 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 일정한 거리에서 음파의 감쇠량이 가장 큰 물질은?

  1. 단조품
  2. 압출품
  3. 거친 입자의 주조품
  4. 모든 물질에서 음의 감쇠는 같음
(정답률: 76%)
  • 물질의 입자가 거칠고 불균일할수록 초음파의 산란과 흡수가 심해져 감쇠량이 증가합니다. 따라서 입자가 거친 주조품이 단조품이나 압출품보다 음파의 감쇠가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상관련규격

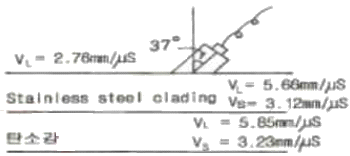

21. 그림과 같이 플라스틱 쐐기의 입사각이 37°인 탐촉자로 탄소강 내에 진행하는 횡파의 굴절각을 구하면 얼마인가?

  1. 40°
  2. 45°
  3. 50°
  4. 55°
(정답률: 76%)
  • 스넬의 법칙을 이용하여 쐐기에서 탄소강으로 진행하는 횡파의 굴절각을 계산합니다.
    ① [기본 공식]
    $$\sin \theta_1 = \frac{V_1}{V_2} \sin \theta_2$$
    ② [숫자 대입]
    $$\sin 37^\circ = \frac{2.76}{3.23} \sin \theta_2$$
    ③ [최종 결과]
    $$\theta_2 = 45^\circ$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 초음파 경사각탐상에 대한 설명으로 틀린 것은?

  1. 음파를 입사표면에 대해 경사지게 보낸다.
  2. 입사각이 제2임계각이 되도록 한다.
  3. 횡파 경사각탐상이라도 일반적으로 진동자는 종파를 발생한다.
  4. 주로 용접부 및 관재의 내부결함 검출에 사용된다.
(정답률: 63%)
  • 경사각 탐상 시 굴절각을 얻기 위해서는 입사각이 제1임계각과 제2임계각 사이에 있어야 합니다. 입사각이 제2임계각이 되면 굴절파가 발생하지 않고 전반사됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 수신된 초음파가 물질을 통과하면서 처음 송신된 초음파의 강도에 비해 현저히 낮아지게 되는 이유는?

  1. 반사
  2. 굴절
  3. 재생성
  4. 감쇠
(정답률: 87%)
  • 초음파가 매질을 통과할 때 흡수와 산란에 의해 에너지 강도가 점차 낮아지는 현상을 감쇠라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 금속재료에 대한 초음파탐상시험 시 재료 내부의 결정입자가 큰 경우 시험에 미치는 영향으로 틀린 것은?

  1. 잡음 신호가 많이 발생한다.
  2. 초음파의 침투력이 감소한다.
  3. 저면 반사파의 크기가 감소한다.
  4. 초음파의 산란이 적어 탐상이 유리하다.
(정답률: 78%)
  • 결정입자가 크면 초음파가 입계에서 심하게 산란되어 잡음이 증가하고 침투력이 떨어지므로 탐상이 매우 불리해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 초음파탐상시험에서 탐촉자 댐핑을 증가시키면 나타나는 현상은?

  1. 분해능이 높아진다.
  2. 펄스높이가 증가한다.
  3. 펄스길이가 증가한다.
  4. 전체 탐상감도가 높아진다.
(정답률: 65%)
  • 댐핑을 증가시키면 펄스 폭(길이)이 짧아지며, 이는 인접한 두 결함을 구분할 수 있는 능력인 분해능을 높여줍니다.

    오답 노트
    펄스높이 및 탐상감도: 댐핑 증가 시 일반적으로 감소함
    펄스길이: 댐핑 증가 시 짧아짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. [그림]은 7.6cm 알루미늄 시험편에 대한 수침검사와 스크린상의 모양이다. 스크린 상의 지시 B는?

  1. 초기펄스
  2. 1차 결함지시
  3. 1차 탐상 윗면 반사지시
  4. 1차 탐상 저면 반사지시
(정답률: 71%)
  • 수침법에서 초음파는 물과 시험편의 경계면에서 반사 및 투과를 반복합니다. 그림에서 지시 A는 초기펄스이며, 지시 B는 시험편의 윗면에서 반사되어 돌아온 1차 탐상 윗면 반사지시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 수침법에서 수직탐촉자와 검사체 면이 수직인가를 확인하는 가장 좋은 방법은?

  1. 초기펄스의 최대 증폭으로 알 수 있다.
  2. 물결의 기포를 없애주므로 알 수 있다.
  3. 입사표면의 최대 반사파로 알 수 있다.
  4. 주파수를 되도록 내림으로서 알 수 있다.
(정답률: 69%)
  • 수침법에서 탐촉자가 검사체 면과 정확히 수직일 때, 입사 표면에서 반사되어 돌아오는 반사파의 진폭이 최대가 되므로 이를 통해 수직 여부를 확인할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초음파탐상 시험용 표준시험편(KS B 0831)에서 탐상용 STB-G형 시험편의 합격 여부 판정에서 시험편 반사원의 에코높이 측정값이 검정용 표준시험에서 기준으로 정한 기준값 범위로 틀린 것은?

  1. 2MHz에서 ±1dB 범위내
  2. 2.5MHz에서 ±1.5dB 범위내
  3. 5MHz에서 ±1dB 범위내
  4. 10MHz에서 ±2dB 범위내
(정답률: 58%)
  • KS B 0831 표준시험편의 합격 판정 기준에서 주파수별 허용 오차 범위는 2MHz, 5MHz의 경우 $\pm 1\text{dB}$, 10MHz의 경우 $\pm 2\text{dB}$입니다.

    오답 노트
    2.5MHz에서 $\pm 1.5\text{dB}$ 범위내: 표준 규격에 정의된 기준값 범위와 일치하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 강용접부의 초음파탐상 시험방법(KS B 0896)에 의한 흠 분류에 해당되지 않는 것은?

  1. 2류
  2. 3류
  3. 4류
  4. 5류
(정답률: 86%)
  • KS B 0896 강용접부 초음파탐상 시험방법에서는 흠의 성질과 크기에 따라 1류, 2류, 3류, 4류로 분류하며, 5류라는 분류 체계는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 초음파탐상 시험용 표준시험편(KS B 0831)의 초음파 탐상용 표준시험편 중 수직탐촉자의 특성 측정에 사용되는 것은?

  1. N1형 STB
  2. G형 STB
  3. A1형 STB
  4. A2형 STB
(정답률: 54%)
  • KS B 0831 표준시험편 분류 중 G형 STB는 수직탐촉자의 특성(분해능, 감도 등)을 측정하는 데 사용되는 표준시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 강용접부의 초음파탐상 시험방법(KS B 0896)에서 수직탐상을 실시할 경우 시험체의 두께가 100mm 초과 150mm 이하일 때 적용하는 대비시험편은?

  1. RB-4의 NO.1
  2. RB-4의 NO.3
  3. RB-4의 NO.4
  4. RB-4의 NO.7
(정답률: 59%)
  • KS B 0896의 수직탐상 기준에 따라 시험체의 두께가 100mm 초과 150mm 이하인 구간에서는 대비시험편으로 RB-4의 NO.4를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 강용접부의 초음파탐상 시험방법(KS B 896)에서 규정한 평판이음 탐상에서 판 두께가 30mm이고, 음향 이방성을 가진 시험체일 경우 기본으로 사용되는 탐촉자의 공칭 굴절각은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 45°
  2. 60°
  3. 65°
  4. 70°
(정답률: 47%)
  • KS B 0896 규정에 따라 판 두께가 30mm이고 음향 이방성을 가진 시험체의 평판이음 탐상 시, 기본으로 사용되는 탐촉자의 공칭 굴절각은 65°입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에서 시험을 하는 시기에 대한 설명으로 틀린 것은?

  1. 시험을 실시하기 빠른 시기
  2. 흠짐을 검출하기 쉬운 시기
  3. 제품 완성시 설치하는 시기
  4. 흠짐의 발생이 예상되는 시기
(정답률: 67%)
  • KS B 0817 통칙에 따르면 초음파탐상 시험은 흠집을 검출하기 쉬운 시기, 흠집의 발생이 예상되는 시기, 또는 가능한 한 빠른 시기에 실시하는 것이 원칙입니다. 따라서 제품 완성 시 설치하는 시기는 적절한 시험 시기로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 건축용 강판 및 평강의 초음파탐상시험에 따른 등급분류와 판정기준(KS D 0040)에 따라 자동 경보장치가 없는 탐상장치를 사용하여 초음파탐상을 할 경우 주사속도는?

  1. 200mm/s 이하
  2. 200mm/s 초과
  3. 300mm/s 이하
  4. 300mm/s 초과
(정답률: 74%)
  • KS D 0040 규정에 따라 건축용 강판 및 평강의 초음파탐상 시, 자동 경보장치가 없는 탐상장치를 사용할 경우 주사속도는 200mm/s 이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 강용접부의 초음파탐상 시험방법(KS B 0896)에 따른 초음파 탐상장치의 조정 중 입사점은 얼마 단위로 읽는가?

  1. 0.5mm
  2. 1mm
  3. 0.5inch
  4. 1inch
(정답률: 68%)
  • KS B 0896 표준에 따른 초음파 탐상장치의 조정 과정에서 입사점의 읽기 단위는 $1\text{mm}$를 기준으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 탄소강 및 저합금강 단강품의 초음파탐상 시험방법(KS D 0248)에서 탐상기의 사용 주파수 범위로 가장 거리가 먼 것은?

  1. 1MHz
  2. 2.25MHz
  3. 5MHz
  4. 10MHz
(정답률: 58%)
  • KS D 0248 표준에서 탄소강 및 저합금강 단강품의 초음파탐상 시 사용하는 주파수 범위에는 $1\text{MHz}$, $2.25\text{MHz}$, $5\text{MHz}$ 등이 포함되나, $10\text{MHz}$는 해당 표준의 일반적인 사용 범위에서 벗어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 강용접부의 초음파탐상 시험방법(KS B 0896)에 의해 곡률반지름이 200mm인 길이 이음 용접부를 탐상하고자 할 때, 에코높이 구분선 작성에 사용하는 대비 시험편은?

  1. RB-4
  2. RB-A6
  3. RB-A7
  4. RB-A8
(정답률: 45%)
  • KS B 0896 표준에 따라 곡률반지름이 $200\text{mm}$인 길이 이음 용접부를 탐상할 때, 에코높이 구분선 작성을 위해 사용하는 대비 시험편은 RB-A7입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에서 적용하고 있는 주요 검사 대상물로 합당한 것은?

  1. 강용접부
  2. 두께 6mm 이상의 스테인리스강
  3. 티타늄강관
  4. 두께 6mm 이상의 킬드강
(정답률: 63%)
  • KS D 0233 표준에 따르면, 압력용기용 강판의 초음파탐상 검사 대상물은 두께 $6\text{mm}$이상의 킬드강을 주요 대상으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 초음파 탐촉자의 성능 측정 방법(KS B 0535)에 따른 초음파 탐촉자의 성능측정의 적용 공칭주파수 범위는?

  1. 1MHz~5MHz
  2. 1MHz~15MHz
  3. 0.5MHz~7MHz
  4. 0.5MHz~10MHz
(정답률: 47%)
  • KS B 0535 표준에 규정된 초음파 탐촉자의 성능 측정 적용 공칭주파수 범위는 $1\text{MHz}$에서 $15\text{MHz}$까지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 강용접부의 초음파탐상시험방법(KS B 0896)에 의한 경사각탐촉자의 공칭 주파수가 2MHz와 5MHz 중 2MHz에만 사용할 수 있는 진동자의 공칭 치수[mm]는?

  1. 10x10
  2. 14x14
  3. 20x20
  4. Φ10
(정답률: 57%)
  • KS B 0896 강용접부 초음파탐상시험 기준에서 경사각탐촉자의 공칭 주파수가 $2\text{MHz}$일 때만 사용할 수 있는 진동자의 공칭 치수는 $20\times20\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 초음파탐상 시험용 표준시험편(KS B 0831)에 따른 초음파 탐상 시험용 표준 시험편 중 두꺼운 판에 적용하는 표준시험편의 종류 기호는?

  1. STB-N1
  2. STB-G V15-1
  3. STB-A21
  4. STB-A7963
(정답률: 44%)
  • KS B 0831 표준시험편 규격에 따라 두꺼운 판에 적용하는 초음파 탐상 시험용 표준시험편의 종류 기호는 STB-N1입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에서 흠짐 위치 기록 중 틀린 것은?

  1. 최대 에코 높이를 타나내는 위치
  2. 흠집 지시 길이의 중앙 또는 끝의 위치
  3. 그 밖의 시험의 목적에 적합한 위치
  4. 미리 설정한 “에코 높이를 구분하는 영역”의 부호
(정답률: 52%)
  • KS B 0817 펄스반사법에 따른 흠집 위치 기록 사항에는 최대 에코 높이 위치, 흠집 지시 길이의 중앙 또는 끝 위치, 시험 목적에 적합한 위치 등이 포함되지만, 에코 높이 구분 영역의 부호는 위치 기록 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. Al-Si계 합금에 관한 설명으로 틀린 것은?

  1. Si 함유량이 증가할수록 열팽창계수가 낮아진다.
  2. 실용합금으로는 10~13%의 Si가 함유된 실루민이 있다.
  3. 용융점이 높고 유동성이 좋지 않아 복잡한 모래형 주물에는 이용되지 않는다.
  4. 개량처리를 하게 되면 용탕과 모래 수분과의 반응으로 수소를 흡수하여 기포가 발생된다.
(정답률: 62%)
  • Al-Si계 합금은 Si 함유량이 증가할수록 용융점이 낮아지고 유동성이 매우 우수해지기 때문에, 복잡한 형상의 모래형 주물 제작에 매우 유리한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 반자성체에 해당하는 금속은?

  1. 철
  2. 니켈
  3. 안티몬
  4. 코발트
(정답률: 81%)
  • 자성체 중 강자성체는 니켈, 코발트, 철, 망간 등이 해당하며, 안티몬은 외부 자기장에 의해 밀려나는 성질을 가진 반자성체에 해당합니다.

    오답 노트
    철, 니켈, 코발트: 강자성체
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 고속도강의 대표 강종인 SKH2 텅스턴계 고속도강의 기본 조성으로 옳은 것은?

  1. 18%Cu - 4%Cr - 1%Sn
  2. 18%W - 4%Cr - 1%V
  3. 18%Cr - 4%Al - 1%W
  4. 18%W - 4%Cr - 1%Pb
(정답률: 76%)
  • 텅스턴계 고속도강인 SKH2의 표준 조성은 텅스턴(W) $18\%$, 크롬(Cr) $4\%$, 바나듐(V) $1\%$로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 비중 7.3, 용융점 232℃, 13℃에서 동소 변태하는 금속으로 전연성이 우수하며, 의약품, 식품 등의 포장용 튜브, 식기, 장식기 등에 사용되는 것은?

  1. Al
  2. Ag
  3. Ti
  4. Sn
(정답률: 70%)
  • 주석(Sn)은 비중 $7.3$, 용융점 $232^{\circ}C$이며 $13^{\circ}C$에서 동소 변태를 일으키는 특징이 있습니다. 전연성이 우수하여 식품 포장용 튜브나 식기 등에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 문쯔메탈이라 하며 탈아연 부식이 발생하기 쉬운 동합금은?

  1. 6-4 황동
  2. 주석 청동
  3. 네이벌 황동
  4. 애드미럴티 황동
(정답률: 74%)
  • 6-4 황동은 아연 함유량이 높아 탈아연 부식이 발생하기 쉬우며, 이를 문쯔메탈이라고도 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 강에 탄소량이 증가할수록 증가하는 것은?

  1. 경도
  2. 연신율
  3. 충격값
  4. 단면수축율
(정답률: 77%)
  • 강의 탄소 함유량이 증가할수록 강도와 경도는 증가하지만, 연성과 인성은 감소하는 성질이 있습니다.

    오답 노트
    연신율, 충격값, 단면수축율: 탄소량 증가 시 감소하는 성질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 금의 일반적인 성질에 대한 설명 중 옳은 것은?

  1. 금의 내식성은 매우 나쁘다.
  2. 금의 순도는 캐럿(K)으로 표시한다.
  3. 금은 강도, 경도, 내마멸성이 높다.
  4. 금은 조밀육방격자에 해당하는 금속이다.
(정답률: 83%)
  • 금의 순도는 24K를 기준으로 하여 캐럿(K)이라는 단위로 표시하는 것이 일반적입니다.

    오답 노트
    내식성: 매우 우수함
    기계적 성질: 강도와 경도가 낮고 무름
    결정 구조: 면심입방격자(FCC) 구조
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 슬립에 대한 설명으로 틀린 것은?

  1. 원자 밀도가 최대인 방향으로 잘 일어난다.
  2. 원자 밀도가 가장 큰 격자면에서 잘 일어난다.
  3. 슬립이 계속 진행하면 결정은 점점 단단해져 변형이 쉬워진다.
  4. 다결정에서는 외력이 가해질 때 슬립방향이 서로 달라 간섭을 일으킨다.
(정답률: 77%)
  • 슬립이 계속 진행되면 전위(Dislocation)들이 서로 엉키고 이동이 방해받는 가공경화 현상이 발생하여, 결정은 점점 단단해지며 변형이 더 어려워집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 주철의 기계적 성질에 대한 설명 중 틀린 것은?

  1. 경도는 C + Si의 함유량이 많을수록 높아진다.
  2. 주철의 압축강도는 인장강도는 3~4배 정도이다.
  3. 고C, Si의 크고 거친 흑연편을 함유하는 주철은 충격값이 크다.
  4. 주철은 자체의 흑연이 윤활제 역할을 하며, 내마멸성이 우수하다.
(정답률: 46%)
  • 주철에서 탄소(C)와 규소(Si)의 함유량이 증가하면 흑연의 석출이 촉진되어 오히려 경도가 낮아지는 경향이 있습니다.

    오답 노트
    압축강도: 인장강도보다 훨씬 높음
    흑연편: 크고 거칠수록 충격값 저하
    내마멸성: 흑연의 윤활 작용으로 우수함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. Fe-C 평형상태도에서 레데뷰라이트의 조직은?

  1. 페라이트
  2. 페라이트 + 시멘타이트
  3. 페라이트 + 오스테나이트
  4. 오스테나이트 + 시멘타이트
(정답률: 70%)
  • Fe-C 평형상태도에서 레데뷰라이트(Ledeburite)는 공정 반응에 의해 생성되는 조직으로, 오스테나이트와 시멘타이트가 층상 구조를 이루고 있는 혼합 조직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음의 합금 원소 중 함유량이 많아지면 내마멸성을 크게 증가시키고, 적열 메짐을 방지하는 것은?

  1. Ni
  2. Mn
  3. Si
  4. Mo
(정답률: 60%)
  • Mn은 강에 첨가되었을 때 내마멸성을 크게 향상시키며, 고온에서 충격치가 급격히 떨어지는 현상인 적열 메짐을 방지하는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 강괴의 탈산제로 부적합한 것은?

  1. Al
  2. Fe-Mn
  3. Cu-P
  4. Fe-Si
(정답률: 60%)
  • 강괴의 탈산제로는 Al, Fe-Mn, Fe-Si 등이 사용되어 용강 내의 산소를 제거합니다. Cu-P는 일반적인 강괴의 탈산제로 사용하기에 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. Al에 1~1.5%의 Mn을 합금한 내식성 알루미늄 합금으로 가공성, 용접성이 우수하여 저장 탱크, 기름 탱크 등에 사용되는 것은?

  1. 알민
  2. 알드리
  3. 알클래드
  4. 하이드로날륨
(정답률: 66%)
  • 알민은 Al에 $1 \sim 1.5\%$의 Mn을 첨가한 합금으로, 내식성, 가공성, 용접성이 뛰어나 저장 탱크나 기름 탱크 제작에 주로 사용되는 대표적인 내식성 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 분산 강화 금속 복합 재료에 대한 설명으로 틀린 것은?

  1. 고온에서 크리프 특성이 우수하다.
  2. 실용 재료로는 SAP, TD Ni이 대표적이다.
  3. 제조 방법은 일반적으로 단접법이 사용된다.
  4. 기지 금속 중에 0.01~0.1μm 정도의 미세한 입자를 분산시켜 만든 재료이다.
(정답률: 65%)
  • 분산 강화 금속 복합 재료는 기지 금속 내에 미세 입자를 분산시켜 고온 강도와 크리프 저항성을 높인 재료이며, 일반적으로 분말야금법을 통해 제조합니다.

    오답 노트
    제조 방법은 일반적으로 단접법이 사용된다: 단접법이 아닌 분말야금법이 주된 제조 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. Ti 금속의 특징을 설명한 것 중 옳은 것은? (문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

  1. Ti 및 그 합금은 비강도가 낮다.
  2. 저용융점 금속이며, 열전도율이 높다.
  3. 상온에서 체심입방격자의 구조를 갖는다.
  4. Ti은 화학적으로 반응성이 없어 내식성이 나쁘다.
(정답률: 81%)
  • 해당 문제는 출제 오류로 인해 모든 보기가 사실과 다르나, 지정된 정답에 따라 Ti 및 그 합금은 비강도가 낮다는 내용을 선택합니다.

    오답 노트
    저용융점 금속이며, 열전도율이 높다: Ti은 융점이 높고 열전도율이 낮음
    상온에서 체심입방격자의 구조를 갖는다: 상온에서 조밀육방격자(HCP) 구조임
    Ti은 화학적으로 반응성이 없어 내식성이 나쁘다: 반응성은 크나 표면에 강한 산화막을 형성하여 내식성이 매우 우수함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 산소-아세틸렌 가스용접 작업에서 후진법과 비교한 전진법의 설명으로 옳은 것은?

  1. 열 이용률이 좋다.
  2. 홈 각도가 크다.
  3. 용접 속도가 빠르다.
  4. 용접변형이 작다.
(정답률: 54%)
  • 전진법은 용접 진행 방향으로 토치를 기울여 진행하는 방식으로, 후진법에 비해 용입이 얕기 때문에 충분한 용입을 얻기 위해 홈 각도를 크게 설정해야 합니다.

    오답 노트
    열 이용률이 좋다, 용접 속도가 빠르다, 용접변형이 작다: 모두 후진법의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. AW 300 교류아크 용접기를 사용하여 1시간 작업 중 평균 30분을 가동하였을 경우 용접기 사용률은?

  1. 7.5%
  2. 30%
  3. 50%
  4. 90%
(정답률: 80%)
  • 용접기 사용률은 전체 작업 시간 중 실제로 용접기가 가동된 시간의 비율을 의미합니다.
    ① [기본 공식] $\text{사용률} = \frac{\text{가동 시간}}{\text{전체 시간}} \times 100$
    ② [숫자 대입] $\text{사용률} = \frac{30}{60} \times 100$
    ③ [최종 결과] $\text{사용률} = 50\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 피용접물이 상호 충돌되는 상태에서 용접이 되는 용접법은?

  1. 저항 용접법
  2. 레이저 용접
  3. 초음파 용접
  4. 퍼커션 용접
(정답률: 70%)
  • 퍼커션 용접은 두 피용접물을 강하게 충돌시켜 그 충격 에너지로 인해 발생하는 압력과 열을 이용하여 접합하는 고체 상태 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
