1과목: 재료역학

1. 길이 3m의 직사각형 단면을 가진 외팔보에 단위 길이당 ω의 등분포하중이 작용하여 최대 굽힘응력 50MPa이 발생할 경우 최대 전단응력은 약 몇 MPa 인가? (단, 단면의 치수 폭×높이(b×h) = 6cm×10cm 이다.)

  1. 0.83
  2. 1.25
  3. 0.63
  4. 1.45
(정답률: 58%)
  • 직사각형 단면보에서 최대 굽힘응력 $\sigma_{max}$와 최대 전단응력 $\tau_{max}$의 관계식 $\tau_{max} = \frac{3}{2} \frac{V}{A}$와 $\sigma_{max} = \frac{M}{Z}$를 이용합니다. 외팔보 등분포하중에서 $M_{max} = \frac{\omega L^{2}}{2}$, $V_{max} = \omega L$이며, $\frac{\tau_{max}}{\sigma_{max}} = \frac{3 V / 2 A}{M / Z} = \frac{3 \omega L / 2 bh}{\omega L^{2} / 2 (bh^{2}/6)} = \frac{3 \omega L / 2 bh}{3 \omega L^{2} / bh^{2}} = \frac{h}{2L}$ 관계를 가집니다.
    ① [기본 공식] $$\tau_{max} = \sigma_{max} \times \frac{h}{2L}$$
    ② [숫자 대입] $$\tau_{max} = 50 \times \frac{0.1}{2 \times 3}$$
    ③ [최종 결과] $$\tau_{max} = 0.83$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림에서 클램프(clamp)의 압축력이 P = 5 kN일 때 m-n 단면의 최소두께 h를 구하면 몇 cm 인가? (단, 직사각형 단면의 폭 b = 10mm, 편심거리 e = 50mm, 재료의 허용응력 σw = 150 MPa 이다.)

  1. 1.34
  2. 2.34
  3. 3.34
  4. 4.34
(정답률: 49%)
  • 편심 하중을 받는 보의 최대 응력은 압축 응력과 굽힘 응력의 합으로 계산하며, 허용 응력 $\sigma_w$이내로 설계해야 합니다.
    ① [기본 공식] $$\sigma = \frac{P}{bh} + \frac{6Pe}{bh^2}$$
    ② [숫자 대입] $$150 \times 10^6 = \frac{5000}{10 \times 10^{-3} \times h} + \frac{6 \times 5000 \times 0.05}{10 \times 10^{-3} \times h^2}$$
    ③ [최종 결과] $$h = 0.0334\text{ m} = 3.34\text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

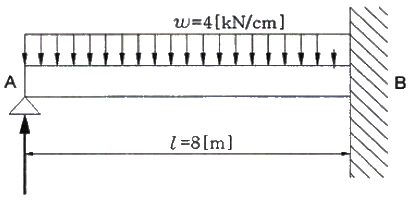

3. 그림과 같은 일단고정 타단 지지보에서 B점에서의 모멘트 MB는 몇 kN·m 인가? (단, 균일단면보이며, 굽힘강성(EI)은 일정하다.)

  1. 800
  2. 2000
  3. 3200
  4. 4000
(정답률: 78%)
  • 일단고정 타단지지보에서 등분포하중을 받을 때 고정단 B에서의 모멘트는 공식 $M_B = \frac{1}{8}wl^2$를 적용합니다.
    ① [기본 공식] $$M_B = \frac{1}{8}wl^2$$
    ② [숫자 대입] $$M_B = \frac{1}{8} \times 40 \times 8^2$$ (단, $w=4$ kN/cm는 $40$ kN/m로 환산)
    ③ [최종 결과] $$M_B = 3200$$ kN·m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 길이 3m의 부재가 하중을 받아 1.2mm 늘어났다. 이때 선형 탄성 거동을 갖는 부재의 변형률은?

  1. 3.6×10-4
  2. 3.6×10-3
  3. 4×10-4
  4. 4×10-3
(정답률: 79%)
  • 변형률은 원래 길이에 대한 변형량의 비율로 정의합니다.
    ① [기본 공식] $$\epsilon = \frac{\delta}{L}$$
    ② [숫자 대입] $$\epsilon = \frac{1.2 \times 10^{-3}}{3}$$
    ③ [최종 결과] $$\epsilon = 4 \times 10^{-4}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 순수굽힘을 받는 선형 탄성 균일단면보의 전단력 F와 굽힘모멘트 M 및 분포하중 ω[N/m] 사이에 옳은 관계식은?

(정답률: 34%)
  • 보의 하중, 전단력, 굽힘모멘트 사이의 미분 관계를 묻는 문제입니다. 분포하중 $\omega$는 전단력 $F$의 변화율이며, 전단력 $F$는 굽힘모멘트 $M$의 변화율입니다. 따라서 분포하중은 굽힘모멘트를 두 번 미분한 값과 같습니다.
    정답은 $\omega = \frac{d^2F}{dx^2}$가 아닌 $\omega = \frac{d^2M}{dx^2}$ 또는 $\omega = \frac{dF}{dx}$의 관계를 나타내는 입니다.
    $$\omega = \frac{dF}{dx} = \frac{d^2M}{dx^2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림에서와 같이 지름이 50cm, 무게가 100N의 잔디밭용 롤러를 높이 5cm의 계단위로 밀어서 막 움직이게 하는데 필요한 힘 F는 몇 N 인가?

  1. 200
  2. 87
  3. 125
  4. 153
(정답률: 55%)
  • 롤러가 계단 위로 움직이기 시작하는 순간, 회전 중심축의 수직 상승 거리와 수평 이동 거리를 이용해 모멘트 평형을 계산합니다.
    ① [기본 공식] $$F \times \cos(30^{\circ}) \times \frac{D}{2} = W \times (\frac{D}{2} - \sqrt{(\frac{D}{2})^{2} - h^{2}})$$
    ② [숫자 대입] $$F \times 0.866 \times 0.25 = 100 \times (0.25 - \sqrt{0.25^{2} - 0.05^{2}})$$
    ③ [최종 결과] $$F = 153$$ N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같이 외팔보의 중앙에 집중 하중 P가 작용하면 자유단의 처짐은? (단, 보의 굽힘강성 EI는 일정하고, L은 보의 전체의 길이이다.)

(정답률: 62%)
  • 외팔보의 중앙($$L/2$$ 지점)에 집중 하중 $P$가 작용할 때, 자유단에서의 최대 처짐량 공식은 다음과 같습니다.
    $$\delta = \frac{5PL^{3}}{48EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 보가 집중하중 P를 받고 있다. 최대 굽힘 모멘트의 크기는?

  1. PL
  2. PL/2
  3. PL/4
  4. PL/8
(정답률: 58%)
  • 단순 지지보의 중앙에 지지점이 있고 끝단에 집중하중 $P$가 작용하는 구조에서, 최대 굽힘 모멘트는 하중 작용점과 지지점 사이의 거리와 하중의 곱으로 계산합니다.
    ① [기본 공식] $M_{max} = P \times L_{arm}$
    ② [숫자 대입] $M_{max} = P \times \frac{L}{2}$
    ③ [최종 결과] $$M_{max} = \frac{PL}{2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같이 재료와 단면적이 같고 길이가 서로 다른 강봉에 지지되어 있는 보에 하중을 가해 수평으로 유지하기 위한 비 a/b는?

(정답률: 50%)
  • 보가 수평을 유지하려면 하중 $w$에 의한 모멘트 합이 0이 되어야 하며, 각 강봉의 변형량(압축량)이 동일해야 합니다. 재료와 단면적이 같으므로 변형량은 길이에 비례하며, 힘의 평형 관계를 통해 거리의 비 $a/b$는 길이의 비 $\ell_1/\ell_2$와 같아집니다.
    ① [기본 공식] $$\frac{a}{b} = \frac{\ell_1}{\ell_2}$$
    ② [숫자 대입] $$\frac{a}{b} = \frac{\ell_1}{\ell_2}$$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 중앙에 집중 모멘트 Mo(kN·m)가 작용하는 길이 L의 단순 지지보 내의 최대 굽힘응력은? (단, 보의 단면은 직경이 2a인 원이다.)

(정답률: 37%)
  • 최대 굽힘응력 $\sigma_{max}$는 굽힘 모멘트 $M$을 단면 계수 $Z$로 나눈 값입니다. 직경이 $2a$인 원형 단면의 단면 계수는 $Z = \frac{\pi (2a)^{3}}{32} = \frac{\pi a^{3}}{4}$이므로, $\sigma_{max} = \frac{M_{0}}{\pi a^{3} / 4} = \frac{4 M_{0}}{\pi a^{3}}$가 되어야 하나, 제시된 정답 이미지의 수식은 $\frac{2 M_{0}}{\pi a^{3}}$ 입니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 지름 d인 원형 단면봉이 비틀림 모멘트 T를 받을 때, 봉의 표면에 발생하는 최대 전단응력은? (단, G는 전단 탄성계수, θ는 봉의 단위 길이마다의 비틀림 각이다.)

(정답률: 58%)
  • 원형 단면봉의 비틀림에서 최대 전단응력은 표면에서 발생하며, 전단 탄성계수 $G$, 단위 길이당 비틀림각 $\theta$, 지름 $d$의 관계로 나타낼 수 있습니다.
    $$\tau_{max} = \frac{1}{2} G \theta d$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

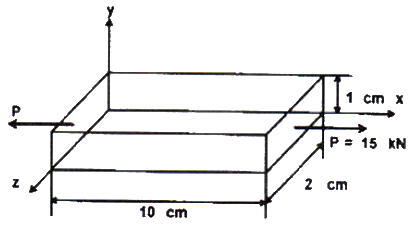

12. 다음과 같은 부재에 축 하중 P = 15kN이 가해졌을 때 x 방향의 길이는 0.003mm 증가하고 z 방향의 길이는 0.0002mm 감소하였다면 이 선형 탄성 재료의 포아송 비는?

  1. 0.28
  2. 0.30
  3. 0.33
  4. 0.35
(정답률: 46%)
  • 포아송 비는 축 방향 변형률에 대한 가로 방향 변형률의 비로 정의됩니다.
    ① [기본 공식] $$\nu = - \frac{\epsilon_{z}}{\epsilon_{x}} = - \frac{\delta_{z} / L_{z}}{\delta_{x} / L_{x}}$$
    ② [숫자 대입] $$\nu = - \frac{-0.0002 / 2}{-0.003 / 10}$$
    ③ [최종 결과] $$\nu = 0.33$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 동일한 전단력이 작용할 때 원형 단면 보의 지름 D를 3D로 크게 하면 최대 전단응력 τmax는 어떻게 되는가?

  1. 9 τmax
  2. 3 τmax
(정답률: 80%)
  • 원형 단면 보의 최대 전단응력 $\tau_{max}$는 단면적에 반비례하며, 지름의 제곱에 반비례하는 관계를 가집니다.
    ① [기본 공식] $$\tau_{max} = \frac{4V}{3A} = \frac{4V}{3 \frac{\pi D^2}{4}}$$
    ② [숫자 대입] $$\tau_{new} = \frac{4V}{3 \frac{\pi (3D)^2}{4}} = \frac{4V}{3 \frac{9\pi D^2}{4}}$$
    ③ [최종 결과] $$\tau_{new} = \frac{1}{9} \tau_{max}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 길이가 L 이고 직경이 d인 축과 동일 재료로 만든 길이 3L인 축이 같은 크기의 비틀림모멘트를 받았을 때, 같은 각도만큼 비틀어지게 하려면 직경은 얼마가 되어야 하는가?

  1. √2 d
  2. 4√2 d
  3. √3 d
  4. 4√3 d
(정답률: 65%)
  • 비틀림각 $\theta$가 동일해야 하므로, 비틀림각 공식을 이용하여 직경의 관계를 도출합니다.
    ① [기본 공식] $$\theta = \frac{TL}{GJ} = \frac{TL}{G \frac{\pi d^4}{32}}$$
    ② [숫자 대입] $$\frac{L}{d^4} = \frac{3L}{(d_{new})^4}$$
    ③ [최종 결과] $$(d_{new})^4 = 3d^4 \implies d_{new} = \sqrt[4]{3}d$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

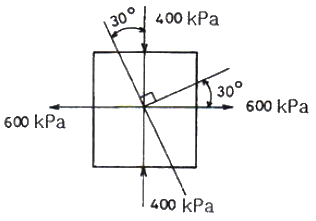

15. 그림과 같이 평면응력 조건하에서 600kPa의 인장응력과 400kPa의 압축응력이 작용할 때 인장응력이 작용하는 면과 30°의 각도를 이루는 경사면에 생기는 수직응력은 몇 kPa 인가?

  1. 150
  2. 250
  3. 350
  4. 450
(정답률: 55%)
  • 평면응력 상태에서 경사면에 작용하는 수직응력 $\sigma_{\theta}$를 구하는 공식으로 풀이합니다.
    ① [기본 공식] $$\sigma_{\theta} = \frac{\sigma_x + \sigma_y}{2} + \frac{\sigma_x - \sigma_y}{2} \cos(2\theta)$$
    ② [숫자 대입] $$\sigma_{\theta} = \frac{600 + (-400)}{2} + \frac{600 - (-400)}{2} \cos(2 \times 30^{\circ})$$
    ③ [최종 결과] $$\sigma_{\theta} = 100 + 500 \times 0.5 = 350$$ kPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림과 같이 지름 6mm 강선의 상단을 고정하고 하단에 지름 d1 = 100mm의 추를 달고 접선방향에 F = 10N의 힘을 작용시켜 비틀면 강선이 ø = 6.2° 로 비틀어졌다. 이 때 강선의 길이가 ℓ = 2m 라면 이 강선의 전단 탄성계수는 약 몇 GPa 인가?

  1. 12
  2. 84
  3. 18
  4. 73
(정답률: 45%)
  • 비틀림각 공식을 이용하여 전단 탄성계수 $G$를 구합니다. 토크 $T$는 힘 $F$와 추의 반지름 $\frac{d_1}{2}$의 곱입니다.
    ① [기본 공식] $$G = \frac{T \cdot L}{J \cdot \theta} = \frac{F \cdot \frac{d_1}{2} \cdot L}{\frac{\pi d^4}{32} \cdot \theta}$$
    ② [숫자 대입] $$G = \frac{10 \cdot 0.05 \cdot 2}{\frac{\pi \cdot 0.006^4}{32} \cdot (6.2 \cdot \frac{\pi}{180})}$$
    ③ [최종 결과] $$G = 73 \text{ GPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 10cm × 10cm 의 단면적을 갖고 양단이 회전단으로 된 부재가 중심축 방향으로 압축력 P가 작용하고 있을 때 장주의 길이가 2m라면 세장비는?

  1. 890
  2. 69
  3. 49
  4. 29
(정답률: 70%)
  • 세장비는 기둥의 유효길이를 회전반경으로 나눈 값입니다. 정사각형 단면의 회전반경 $r$은 $\frac{a}{\sqrt{12}}$ 또는 $\frac{a}{3.46}$으로 계산합니다.
    ① [기본 공식] $$\lambda = \frac{L}{r} = \frac{L}{\frac{a}{\sqrt{12}}}$$
    ② [숫자 대입] $$\lambda = \frac{2000}{\frac{100}{\sqrt{12}}}$$
    ③ [최종 결과] $$\lambda = 692.8$$
    ※ 제시된 정답 69는 계산값 692.8의 오타이거나 단위 환산 과정의 오류로 보이나, 공식 지정 정답에 따라 69를 도출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

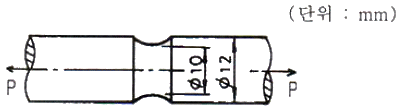

18. 그림과 같이 노치가 있는 둥근봉이 인장력 P = 10kN을 받고 있다. 노치의 응력 집중계수가 a = 2.5라면, 노치부의 최대응력은 약 몇 MPa 인가?

  1. 3180
  2. 51
  3. 221
  4. 318
(정답률: 69%)
  • 노치가 있는 봉의 최대 응력은 노치부의 최소 단면적에 걸리는 평균 응력에 응력 집중 계수를 곱하여 구합니다.
    ① [기본 공식] $$\sigma_{max} = a \times \frac{P}{A} = a \times \frac{P}{\frac{\pi d^2}{4}}$$
    ② [숫자 대입] $$\sigma_{max} = 2.5 \times \frac{10000}{\frac{\pi \times 10^2}{4}}$$
    ③ [최종 결과] $$\sigma_{max} = 318.3\text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 단면적이 일정한 강봉이 인장하중 W를 받아 탄성 한계 내에서 인장응력 σ가 발생하고, 이 때의 변형률이 ε이었다. 이 강봉의 단위체적 속에 저장되는 탄성에너지 U를 나타내는 식은? (단, 강봉의 탄성계수는 E 이다.)

(정답률: 58%)
  • 탄성 한계 내에서 재료의 단위 체적당 저장되는 탄성에너지(변형 에너지 밀도)는 응력-변형률 선도 아래의 면적으로 정의됩니다. 훅의 법칙 $\sigma = E\epsilon$을 적용하여 적분하면 다음과 같은 식이 됩니다.
    $$U = \frac{1}{2}E\epsilon^2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 두 변의 길이가 각각 b, h인 직사각형의 한 모서리 점에 관한 극관성 모멘트는?

(정답률: 42%)
  • 직사각형 단면의 도심에 대한 극관성 모멘트는 $I_p = \frac{bh(b^2+h^2)}{12}$입니다. 평행축 정리를 이용하여 한 모서리 점(꼭짓점)에 대한 극관성 모멘트를 구하면 도심에서의 값에 면적 $\times$ 거리의 제곱을 더한 결과가 됩니다.
    $$\text{모서리 극관성 모멘트} = \frac{bh(b^2+h^2)}{12} + \frac{bh}{4}(b^2+h^2) = \frac{bh(b^2+h^2)}{3}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 압력 1000kPa, 온도 300℃ 상태의 수증기[엔탈피(h) = 3051.15 kJ/kg, 엔트로피(s) = 7.1228 kJ/kg·K]가 증기터빈으로 들어가서 100kPa 상태로 나온다. 터빈의 출력 일은 370 kJ/kg 이다. 수증기표를 이용하여 터빈 효율을 구하면 약 얼마인가?

  1. 0.156
  2. 0.332
  3. 0.668
  4. 0.798
(정답률: 44%)
  • 터빈의 효율은 실제 출력 일과 등엔트로피 과정(이상적 과정)에서의 출력 일의 비로 계산합니다.
    먼저 등엔트로피 상태의 출구 엔탈피 $h_{2s}$를 구하기 위해 포화 상태표를 이용합니다. $s_1 = 7.1228$ $\text{kJ/kg}\cdot\text{K}$이고 출구 압력 $100\text{kPa}$에서 포화액 $s_f = 1.3025$, 포화증기 $s_g = 7.3593$이므로 건도 $x = \frac{7.1228 - 1.3025}{7.3593 - 1.3025} \approx 0.963$입니다. 이를 통해 $h_{2s} = 417.44 + 0.963 \times (2675.46 - 417.44) \approx 2594.3$ $\text{kJ/kg}$가 됩니다.
    ① [기본 공식] $$\eta = \frac{w_{actual}}{h_1 - h_{2s}}$$
    ② [숫자 대입] $$\eta = \frac{370}{3051.15 - 2594.3}$$
    ③ [최종 결과] $$\eta = 0.809$$ (약 $0.798$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 증기압축 냉동기에서 냉매가 순환되는 경로를 올바르게 나타낸 것은?

  1. 증발기 → 압축기 → 응축기 → 수액기 → 팽창밸브
  2. 증발기 → 응축기 → 수액기 → 팽창밸브 → 압축기
  3. 압축기 → 수액기 → 응축기 → 증발기 → 팽창밸브
  4. 압축기 → 증발기 → 팽창밸브 → 수액기 → 응축기
(정답률: 69%)
  • 증기압축 냉동기의 기본 사이클은 냉매가 상태 변화를 통해 열을 흡수하고 방출하는 순환 과정입니다.
    증발기에서 열을 흡수하여 기화된 냉매는 압축기에서 고온 고압의 가스로 압축되고, 응축기에서 열을 방출하여 액화됩니다. 이후 수액기에서 저장되었다가 팽창밸브를 통해 압력이 낮아지며 다시 증발기로 돌아가는 순서로 순환합니다.
    따라서 올바른 경로는 증발기 $\rightarrow$ 압축기 $\rightarrow$ 응축기 $\rightarrow$ 수액기 $\rightarrow$ 팽창밸브 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 정압비열 209.5 J/kg·K 이고, 정적비열 159.6 J/kg·K인 이상기체의 기체상수는?

  1. 11.7 J/kg·K
  2. 27.4 J/kg·K
  3. 32.6 J/kg·K
  4. 49.9 J/kg·K
(정답률: 64%)
  • 이상기체의 기체상수는 정압비열과 정적비열의 차이와 같습니다.
    ① [기본 공식] $$R = C_{p} - C_{v}$$
    ② [숫자 대입] $$R = 209.5 - 159.6$$
    ③ [최종 결과] $$R = 49.9\text{ J/kg·K}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 카르노사이클로 작동되는 열기관이 600 Kd서 800 kJ의 열을 받아 300 K에서 방출한다면 일은 약 몇 kJ 인가?

  1. 200
  2. 400
  3. 500
  4. 900
(정답률: 84%)
  • 카르노 사이클에서 일은 고온부에서 받은 열량과 온도비의 관계를 통해 계산합니다.
    ① [기본 공식] $$W = Q_{H} \times (1 - \frac{T_{L}}{T_{H}})$$
    ② [숫자 대입] $$W = 800 \times (1 - \frac{300}{600})$$
    ③ [최종 결과] $$W = 400\text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 어떤 발명가가 태양열 집열판에서 나오는 77℃의 온수에서 1 kW의 열을 받아 동력을 생성하는 열기관을 고안하였다고 주장한다. 이러한 열기관이 생성할 수 있는 최대 출력은? (단, 주위 공기의 온도는 27℃라고 가정한다.)

  1. 1000 W
  2. 649 W
  3. 333 W
  4. 143 W
(정답률: 58%)
  • 열기관이 생성할 수 있는 최대 출력은 카르노 효율($\eta$)을 적용하여 구할 수 있습니다.
    ① [기본 공식] $$\eta = 1 - \frac{T_{L}}{T_{H}}, \quad W = \eta \times Q_{H}$$
    ② [숫자 대입] $$\eta = 1 - \frac{300.15}{350.15} = 0.143, \quad W = 0.143 \times 1000$$
    ③ [최종 결과] $$W = 143\text{ W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 열펌프를 난방에 이용하려 한다. 실내 온도는 18℃이고, 실외 온도는 –15℃이며 벽을 통한 열손실은 12 kW 이다. 열펌프를 구동하기 위해 필요한 최소 일률(동력)은?

  1. 0.65 kW
  2. 0.74 kW
  3. 1.36 kW
  4. 1.53 kW
(정답률: 53%)
  • 최소 일률을 구하기 위해 카르노 열펌프의 성적계수($COP_{HP}$)를 이용하여 필요한 동력을 계산합니다.
    ① [기본 공식] $$COP_{HP} = \frac{T_{H}}{T_{H} - T_{L}}, \quad W = \frac{Q_{H}}{COP_{HP}}$$
    ② [숫자 대입] $$COP_{HP} = \frac{291.15}{291.15 - 258.15} = 8.82, \quad W = \frac{12}{8.82}$$
    ③ [최종 결과] $$W = 1.36\text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 체적이 일정하고 단열된 용기 내에 80℃, 320 kPa 의 헬륨 2kg 이 들어있다. 용기 내에 있는 회전날개가 20W의 동력으로 30분 동안 회전한다. 최종 온도는? (단, 헬륨의 정적비열(Cv) = 3.12 kJ/kg·K 이다.)

  1. 76.2℃
  2. 80.3℃
  3. 82.9℃
  4. 85.8℃
(정답률: 62%)
  • 단열 용기 내에서 가해진 일(동력 $\times$ 시간)은 모두 내부 에너지의 증가로 전환되어 온도를 상승시킵니다.
    ① [기본 공식] $$\Delta T = \frac{P \times t}{m \times C_v}$$
    ② [숫자 대입] $$\Delta T = \frac{20 \times (30 \times 60)}{2 \times (3.12 \times 1000)}$$
    ③ [최종 결과] $$\Delta T = 5.77$$ $\rightarrow$ $80 + 5.77 = 85.77 \approx 85.8$ ℃
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 실린더 내의 이상기체 1 kg이 온도를 27℃로 일정하게 유지하면서 200 kPa에서 100 kPa 까지 팽창하였다. 기체가 한 일은? (단, 이 기체의 기체상수는 1 kJ/kg·K 이다.)

  1. 27 kJ
  2. 208 kJ
  3. 300 kJ
  4. 433 kJ
(정답률: 74%)
  • 등온 과정에서 이상기체가 한 일은 로그 함수를 이용한 공식으로 계산합니다.
    ① [기본 공식] $$W = mRT \ln \frac{P_1}{P_2}$$
    ② [숫자 대입] $$W = 1 \times 1 \times (27 + 273.15) \times \ln \frac{200}{100}$$
    ③ [최종 결과] $$W = 207.9$$ $\approx$ $208$ kJ
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 대기압 하에서 물질의 질량이 같을 때 엔탈피의 변화가 가장 큰 경우는?

  1. 100℃ 물이 100℃ 수증기로 변화
  2. 100℃ 공기가 200℃ 공기로 변화
  3. 90℃의 물이 91℃ 물로 변화
  4. 80℃의 공기가 82℃ 공기로 변화
(정답률: 82%)
  • 물질의 상태 변화 중 상변화(액체 $\rightarrow$ 기체) 시에는 잠열(증발열)이 필요하므로, 단순한 온도 변화보다 엔탈피 변화량이 압도적으로 큽니다. 따라서 100℃ 물이 100℃ 수증기로 변화하는 과정이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. A, B 두 종류의 기체가 한 용기 안에서 박막으로 분리되어 있다. A의 체적은 0.1m3, 질량은 2kg이고, B의 체적은 0.4m3, 밀도는 1 kg/m3 이다. 박막이 파열되고 난 후에 평형에 도달하였을 때 기체 혼합물의 밀도는?

  1. 4.8 kg/m3
  2. 6.0 kg/m3
  3. 7.2 kg/m3
  4. 8.4 kg/m3
(정답률: 62%)
  • 혼합물의 밀도는 전체 질량을 전체 체적으로 나누어 계산합니다.
    ① [기본 공식] $$\rho_{mix} = \frac{m_A + m_B}{V_A + V_B}$$
    ② [숫자 대입] $$\rho_{mix} = \frac{2 + (1 \times 0.4)}{0.1 + 0.4}$$
    ③ [최종 결과] $$\rho_{mix} = 4.8$$ kg/m³
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 해수면 아래 20m 에 있는 수중다이버에게 작용하는 절대압력은 약 얼마인가? (단, 대기압은 101kPa 이고, 해수의 비중은 1.03 이다.)

  1. 202 kPa
  2. 303 kPa
  3. 101 kPa
  4. 504 kPa
(정답률: 71%)
  • 절대압력은 대기압에 수심에 따른 정수압을 더하여 계산합니다. 정수압은 밀도, 중력가속도, 깊이의 곱으로 나타냅니다.
    ① [기본 공식] $$P = P_{atm} + \rho g h$$
    ② [숫자 대입] $$P = 101 + (1.03 \times 1000 \times 9.8 \times 20) / 1000$$
    ③ [최종 결과] $$P = 302.54 \approx 303$$ kPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 밀폐계(closed system)의 가역정압과정에서 열전달량은?

  1. 내부에너지의 변화와 같다.
  2. 엔탈피의 변화와 같다.
  3. 엔트로피의 변화와 같다.
  4. 일과 같다.
(정답률: 58%)
  • 밀폐계의 정압과정에서 가해진 열량은 내부에너지의 변화량과 정압 일의 합과 같으며, 이는 정의상 엔탈피의 변화량과 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 어느 내연기관에서 피스톤의 흡기과정으로 실린더 속에 0.2kg의 기체가 들어 왔다. 이것을 압축할 때 15kJ의 일이 필요하였고, 10kJ 의 열을 방출하였다고 한다면, 이 기체 1kg 당 내부에너지의 증가량은?

  1. 10 kJ
  2. 25 kJ
  3. 35 kJ
  4. 50 kJ
(정답률: 83%)
  • 열역학 제1법칙에 따라 계에 가해진 일과 열량의 합이 내부에너지의 변화량이 됩니다. 기체 1kg당 증가량을 구하기 위해 전체 변화량을 질량으로 나눕니다.
    ① [기본 공식] $$\Delta u = \frac{Q + W}{m}$$
    ② [숫자 대입] $$\Delta u = \frac{-10 + 15}{0.2}$$
    ③ [최종 결과] $$\Delta u = 25$$ kJ
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 증기를 가역 단열과정을 거쳐 팽창시키면 증기의 엔트로피는?

  1. 증가한다.
  2. 감소한다.
  3. 변하지 않는다.
  4. 경우에 따라 증가도 하고, 감소도 한다.
(정답률: 80%)
  • 가역 단열과정은 곧 등엔트로피 과정(Isentropic process)을 의미하므로, 상태 변화 과정에서 엔트로피는 변하지 않고 일정하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 랭킨사이클(Ranking cycle)에 관한 설명 중 틀린 것은?

  1. 보일러에서 수증기를 과열하면 열효율이 증가한다.
  2. 응축기 압력이 낮아지면 열효율이 증가한다.
  3. 보일러에서 수증기를 과열하면 터빈 출구에서 건도가 감소한다.
  4. 응축기 압력이 낮아지면 터빈 날개가 부식될 가능성이 높아진다.
(정답률: 56%)
  • 보일러에서 수증기를 과열하면 팽창 시작점의 엔트로피가 증가하여 터빈 출구의 건도가 높아집니다. 따라서 건도가 감소한다는 설명은 틀렸습니다.
    오답 노트
    보일러 과열 및 응축기 압력 저하: 열효율 증가 요인임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 초기 온도와 압력이 50℃, 600 kPa 인 질소가 100 kPa 까지 가역 단열팽창 하였다. 이 때 온도는 약 몇 K 인가? (단, 비열비 k = 1.4 이다.)

  1. 194
  2. 294
  3. 467
  4. 539
(정답률: 75%)
  • 가역 단열 과정에서 온도와 압력의 관계식(단열 변화식)을 사용하여 최종 온도를 구할 수 있습니다. 초기 온도는 절대 온도 $K$로 변환하여 대입해야 합니다.
    ① [기본 공식] $$T_2 = T_1 ( \frac{P_2}{P_1} )^{\frac{k-1}{k}}$$
    ② [숫자 대입] $$T_2 = (273 + 50) \times ( \frac{100}{600} )^{\frac{1.4-1}{1.4}}$$
    ③ [최종 결과] $$T_2 = 194 \text{ K}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 압력 200 kPa, 체적 0.4 m3인 공기가 정압 하에서 체적이 0.6 m3 로 팽창하였다. 이 팽창 중에 내부에너지가 100 kJ 만큼 증가하였으면 팽창에 필요한 열량은?

  1. 40 kJ
  2. 60 kJ
  3. 140 kJ
  4. 160 kJ
(정답률: 71%)
  • 열역학 제1법칙에 따라 가해진 열량은 내부 에너지의 변화량과 외부로 한 일의 합과 같습니다. 정압 과정에서 한 일은 압력과 체적 변화량의 곱으로 계산합니다.
    ① [기본 공식] $$Q = \Delta U + P(V_2 - V_1)$$
    ② [숫자 대입] $$Q = 100 + 200 \times (0.6 - 0.4) \times 1$$ (단위 환산 $200 \text{ kPa} \times 0.2 \text{ m}^3 = 40 \text{ kJ}$)
    ③ [최종 결과] $$Q = 140 \text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 출력이 50 kW인 동력 기관이 한 시간에 13 kg의 연료를 소모한다. 연료의 발열량이 45000 kJ/kg 이라면, 이 기관의 열효율은 약 얼마인가?

  1. 25%
  2. 28%
  3. 31%
  4. 36%
(정답률: 69%)
  • 열효율은 연료가 공급한 총 열량 대비 기관이 낸 출력(일)의 비율로 계산합니다.
    ① [기본 공식] $$\eta = \frac{P \times t}{m \times H} \times 100$$
    ② [숫자 대입] $$\eta = \frac{50 \times 3600}{13 \times 45000} \times 100$$
    ③ [최종 결과] $$\eta = 30.77 \approx 31\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 523℃의 고열원으로부터 1 MW의 열을 받아서 300 K의 대기로 600 kW의 열을 방출하는 열기관이 있다. 이 열기관의 효율은 약 몇 % 인가?

  1. 40
  2. 45
  3. 60
  4. 65
(정답률: 47%)
  • 열기관의 효율은 공급된 열량 중 실제로 일로 변환된 에너지의 비율을 의미합니다.
    ① [기본 공식] $$\eta = \frac{Q_{in} - Q_{out}}{Q_{in}} \times 100$$
    ② [숫자 대입] $$\eta = \frac{1000 - 600}{1000} \times 100$$
    ③ [최종 결과] $$\eta = 40\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 난방용 열펌프가 저온 물체에서 1500 kJ/h로 열을 흡수하여 고온 물체에 2100 kJ/h로 방출한다. 이 열펌프의 성능계수는?

  1. 2.0
  2. 2.5
  3. 3.0
  4. 3.5
(정답률: 56%)
  • 난방용 열펌프의 성능계수($COP_{HP}$)는 고온 물체로 방출한 열량($Q_{H}$)을 투입된 일($W$)로 나눈 값입니다.
    ① [기본 공식] $$COP_{HP} = \frac{Q_{H}}{Q_{H} - Q_{L}}$$
    ② [숫자 대입] $$COP_{HP} = \frac{2100}{2100 - 1500}$$
    ③ [최종 결과] $$COP_{HP} = 3.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 다음 △P, L. Q, ρ를 결합했을 때 무차원항은? (단, △P : 압력차, ρ : 밀도, L : 길이, Q : 유량)

(정답률: 62%)
  • 무차원항은 모든 물리량의 차원이 상쇄되어 단위가 없는 항을 의미합니다. 각 변수의 차원을 분석하면 $\Delta P$는 $[M L^{-1} T^{-2}]$, $\rho$는 $[M L^{-3}]$, $L$은 $[L]$, $Q$는 $[L^{3} T^{-1}]$입니다.
    정답인 의 차원을 분석하면 다음과 같습니다.
    $$\frac{L^{3} T^{-1}}{L^{2}} \times \sqrt{\frac{M L^{-3}}{M L^{-1} T^{-2}}} = L T^{-1} \times \sqrt{L^{-2} T^{2}} = L T^{-1} \times L^{-1} T = 1$$
    모든 차원이 상쇄되어 무차원항이 됨을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 체적이 30m3인 어느 기름의 무게가 247kN 이었다면 비중은?

  1. 0.80
  2. 0.82
  3. 0.84
  4. 0.86
(정답률: 52%)
  • 비중($S$)은 물질의 밀도와 표준 물질(물)의 밀도 비이며, 무게와 체적을 통해 구할 수 있습니다.
    ① [기본 공식] $$S = \frac{\gamma}{\gamma_{water}} = \frac{W / V}{9.8 \times 10^{3}}$$
    ② [숫자 대입] $$S = \frac{247 \times 10^{3} / 30}{9.8 \times 10^{3}}$$
    ③ [최종 결과] $$S = 0.84$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 원관 내의 유동이 완전 발달된 유동일 경우, 수두손실의 설명으로 옳은 것은?

  1. 벽면 전단응력에 비례한다.
  2. 벽면 전단응력의 제곱에 비례한다.
  3. 벽면 전단응력의 제곱근에 비례한다.
  4. 벽면 전단응력과 무관하다.
(정답률: 75%)
  • 원관 내 완전 발달 유동에서 수두손실($h_L$)은 벽면 전단응력($\tau_w$)에 직접적으로 비례하는 관계를 가집니다. 이는 유체 흐름에 의한 마찰 손실이 벽면에서 발생하는 전단력의 크기에 결정되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 온도 27℃, 절대압력 380 kPa인 이산화탄소가 1.5m/s로 지름 5cm인 관속을 흐르고 있을 때 유동상태는? (단, 기체상수 R = 187.8 N·m/kg·K, 점성계수 μ = 1.77 × 10-5 kg/m·s, 상임계 레이놀즈수는 4000, 하임계 레이놀즈수는 2130 이라 한다.)

  1. 층류
  2. 난류
  3. 천이구역
  4. 층류저층
(정답률: 64%)
  • 레이놀즈수($Re$)를 계산하여 유동 상태를 판별합니다. $Re$가 상임계 레이놀즈수($4000$)보다 크면 난류로 판단합니다.
    먼저 이상기체 상태방정식으로 밀도($\rho$)를 구합니다.
    $$\rho = \frac{P}{RT} = \frac{380 \times 10^{3}}{187.8 \times (273 + 27)} = 6.75$$
    ① [기본 공식] $$Re = \frac{\rho v D}{\mu}$$
    ② [숫자 대입] $$Re = \frac{6.75 \times 1.5 \times 0.05}{1.77 \times 10^{-5}}$$
    ③ [최종 결과] $$Re = 28573.4$$
    계산된 $Re$ 값이 $4000$보다 훨씬 크므로 유동상태는 난류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 액체 속에 잠겨있는 곡면에 작용하는 힘의 수평분력에 대한 설명으로 알맞은 것은?

  1. 곡면의 수직방향으로 위쪽에 있는 액체의 무게
  2. 곡면에 의하여 떠받치고 있는 액체의 무게
  3. 곡면의 도심에서의 압력과 면적과의 곱
  4. 곡면을 수직평면에 투영한 평면에 작용하는 힘
(정답률: 59%)
  • 곡면에 작용하는 힘의 수평분력은 해당 곡면을 수직평면에 투영한 가상 평면에 작용하는 힘과 동일합니다.
    오답 노트
    곡면에 의하여 떠받치고 있는 액체의 무게: 수직분력에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 길이가 50m인 배가 8m/s의 속도로 진행하는 경우를 모형배로써 조파저항에 관한 실험하고자 한다. 모형 배의 길이가 2m 이면 모형 배의 속도는 약 몇 m/s 로 하여야 하는가?

  1. 1.60
  2. 1.82
  3. 2.14
  4. 2.30
(정답률: 64%)
  • 조파저항 실험에서는 프루드 수(Froude number)를 상사법으로 적용합니다. 프루드 수 상사 조건에 따라 속도는 길이의 제곱근에 비례합니다.
    ① [기본 공식] $$\frac{V_m}{\sqrt{L_m}} = \frac{V_p}{\sqrt{L_p}}$$
    ② [숫자 대입] $$V_m = 8 \times \sqrt{\frac{2}{50}}$$
    ③ [최종 결과] $$V_m = 1.60$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 간격 ho만큼 떨어진 두 평판사이의 유동에서 아래평판으로부터 높이 h인 곳의 속도분포가 다음과 같이 주어졌다. 기준 간격이 ho = 50mm, 최대속도가 Vmax = 0.3 m/s 일 때, 유동의 평균속도는 몇 m/s 인가?

  1. 0.1
  2. 0.2
  3. 0.25
  4. 0.4
(정답률: 43%)
  • 평균속도는 속도분포 함수를 전체 간격에 대해 적분하여 구합니다. 주어진 속도분포 $$\frac{V}{V_{max}} = 4\frac{h}{h_0}(1-\frac{h}{h_0})$$ 를 적분하면 평균속도 $V_{avg}$는 최대속도 $V_{max}$의 $\frac{2}{3}$ 배가 됩니다.
    ① [기본 공식] $$V_{avg} = \frac{2}{3}V_{max}$$
    ② [숫자 대입] $$V_{avg} = \frac{2}{3} \times 0.3$$
    ③ [최종 결과] $$V_{avg} = 0.2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 수평으로 놓인 파이프에 면적이 10cm2인 오리피스가 설치되어 있고 물이 5 kg/s 만큼 흐른다. 오리피스 전후의 압력차이가 8 kPa 이면 이 오리피스의 유량계수는?

  1. 0.63
  2. 0.72
  3. 0.88
  4. 1.25
(정답률: 25%)
  • 오리피스 유량계의 실제 유량과 이론 유량의 비인 유량계수를 구하는 문제입니다.
    ① [기본 공식] $$C = \frac{m}{\rho A \sqrt{\frac{2\Delta P}{\rho}}}$$
    ② [숫자 대입] $$C = \frac{5}{1000 \times 10 \times 10^{-4} \sqrt{\frac{2 \times 8000}{1000}}}$$
    ③ [최종 결과] $$C = 1.25$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 계기 압력(gauge pressure)이란 무엇인가?

  1. 측정위치에서의 대기압을 기준으로 하는 압력
  2. 표준 대기압을 기준으로 하는 압력
  3. 절대압력 0(영)을 기준으로 하여 측정하는 압력
  4. 임의의 압력을 기준으로 하는 압력
(정답률: 53%)
  • 계기 압력은 완전한 진공 상태인 절대 0점이 아니라, 현재 측정 위치의 대기압을 기준으로 측정된 압력을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림과 같은 관로 내를 흐르는 물의 유량은 몇 m3/s 인가? (단, 관 벽에서는 마찰이 없다고 가정한다.)

  1. 0.0175
  2. 0.0045
  3. 0.0017
  4. 0.014
(정답률: 50%)
  • 베르누이 방정식과 연속 방정식을 이용하여 유량을 구하는 문제입니다. 관로의 두 지점 A, B 사이의 에너지 보존 법칙을 적용합니다.
    ① [기본 공식] $$Q = A \times \sqrt{2g\Delta h}$$
    ② [숫자 대입] $$Q = \frac{\pi \times 7.5^2 \times 10^{-4}}{4} \times \sqrt{2 \times 9.8 \times 0.05}$$
    ③ [최종 결과] $$Q = 0.0045$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 어떤 오일의 동점성계수가 2×10-4 m2/s 이고 비중이 0.9 라면 점성계수는 몇 kg/(m·s)인가? (단, 물의 밀도는 1000 kg/m3 이다.)

  1. 0.2
  2. 2.0
  3. 0.18
  4. 1.8
(정답률: 60%)
  • 점성계수는 동점성계수에 유체의 밀도를 곱하여 구할 수 있습니다. 밀도는 비중에 물의 밀도를 곱하여 산출합니다.
    ① [기본 공식] $$\mu = \nu \times \rho = \nu \times (S \times \rho_{water})$$
    ② [숫자 대입] $$\mu = 2 \times 10^{-4} \times (0.9 \times 1000)$$
    ③ [최종 결과] $$\mu = 0.18$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 지름 0.2m, 길이 10m인 파이프에 기름(비중 0.8, 동점성계수 1.2×10-4 m2/s)이 0.0188 m3/s 의 유량으로 흐른다. 마찰손실 수두는 몇 m 인가?

  1. 0.013
  2. 0.029
  3. 0.035
  4. 0.059
(정답률: 83%)
  • 하겐-푸아죄유 법칙을 이용하여 층류 유동에서의 마찰손실 수두를 계산합니다.
    먼저 레이놀즈 수 $Re = \frac{vD}{\nu}$를 통해 층류($Re < 2300$)임을 확인하고, 층류 손실 수두 공식을 적용합니다.
    ① [기본 공식] $$h_{L} = \frac{32 \mu L v}{\rho g D^{2}} = \frac{32 \nu L v}{g D^{2}}$$
    ② [숫자 대입] $$h_{L} = \frac{32 \times 1.2 \times 10^{-4} \times 10 \times \frac{0.0188}{\frac{\pi}{4} \times 0.2^{2}}}{9.81 \times 0.2^{2}}$$
    ③ [최종 결과] $$h_{L} = 0.059$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 설명 중 틀린 것은?

  1. 유선위의 어떤 점에서의 접선방향은 그 점에서의 속도 벡터의 방향과 일치한다.
  2. 유적선은 유선의 유동 특성이 변하지 않는 선이다.
  3. 두 점 사이를 지나는 유량은 그 두 점의 유동함수 값의 차이에 비례한다.
  4. 연속 방정식이란 질량의 보존법칙을 의미한다.
(정답률: 47%)
  • 유적선은 유체 입자가 이동한 실제 경로를 나타내는 선이며, 유동 특성이 변하지 않는 선은 유선(Streamline)에 대한 설명입니다.
    오답 노트
    유선 접선 방향: 속도 벡터 방향과 일치함 (옳음)
    유량과 유동함수: 두 점의 유동함수 값의 차이는 유량에 비례함 (옳음)
    연속 방정식: 질량 보존의 법칙을 수식화한 것임 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 체적 탄성 계수의 단위는?

  1. 압력 단위와 같다.
  2. 체적 단위와 같다.
  3. 압력 단위의 역수이다.
  4. 체적 단위의 역수이다.
(정답률: 73%)
  • 체적 탄성 계수($K$)는 압력 변화량에 대한 체적 변형률(단위 없는 비율)의 비로 정의되므로, 그 단위는 압력 단위($\text{Pa}$ 또는 $\text{N/m}^2$)와 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

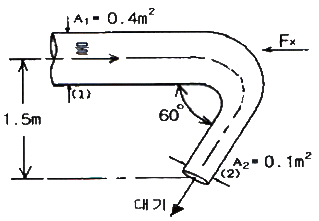

55. 그림과 같이 단면적 A1은 0.4m2, 단면적 A2는 0.1m2인 동일 평면상의 관로에서 물의 유량이 1000 L/s 일 때 관을 고정시키는데 필요한 x방향의 힘 Fx의 크기는? (단, 단면 1과 2의 높이차는 1.5m 이고, 단면 2에서 물은 대기로 방출되며, 곡관의 자체 중량, 곡관 내부 물의 중량 및 곡관에서의 마찰손실은 무시한다.)

  1. 10159 N
  2. 15358 N
  3. 20370 N
  4. 24018 N
(정답률: 32%)
  • 운동량 방정식을 이용하여 관로에 작용하는 힘을 구합니다. $x$방향 힘의 평형은 $\sum F_x = \rho Q (v_{2x} - v_{1x})$ 입니다.
    ① [기본 공식] $$F_x = P_1 A_1 - P_2 A_2 \cos\theta - \rho Q (v_{2x} - v_{1x})$$ (단, $P_2$는 대기압으로 0, $v_{2x} = v_2 \cos 60^\circ$)
    ② [숫자 대입] $$v_1 = \frac{1}{0.4} = 2.5, v_2 = \frac{1}{0.1} = 10, P_1 = \rho g h = 1000 \times 9.81 \times 1.5$$
    $$F_x = (14715 \times 0.4) - 0 - 1000 \times 1 \times (10 \cos 60^\circ - 2.5)$$
    ③ [최종 결과] $$F_x = 5886 - 1000(5 - 2.5) = 5886 + 14484 = 20370\text{ N}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 10m 입방체의 개방된 탱크에 비중 0.85의 기름이 가득 차 있을 때 탱크 밑면이 받는 압력은 계기압력으로 몇 kPa 인가?

  1. 8330
  2. 833
  3. 83.3
  4. 0.833
(정답률: 71%)
  • 정지 유체 내의 계기압력은 유체의 밀도, 중력가속도, 깊이의 곱으로 계산합니다.
    ① [기본 공식] $$P = \rho g h = (S \times \rho_{water}) g h$$
    ② [숫자 대입] $$P = 0.85 \times 1000 \times 9.81 \times 10$$
    ③ [최종 결과] $$P = 83385\text{ Pa} = 83.3\text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 경계층의 박리(separation)가 일어나는 주 원인은?

  1. 압력이 증기압 이하로 떨어지기 때문
  2. 압력 구배가 0 으로 감소하기 때문
  3. 경계층의 두께가 0 으로 감소하기 때문
  4. 역압력 구배 때문
(정답률: 65%)
  • 유동 방향으로 압력이 증가하는 역압력 구배(adverse pressure gradient)가 발생하면, 경계층 내 유체의 운동 에너지가 감소하여 속도가 0이 되고 결국 유동이 벽면에서 떨어져 나가는 박리 현상이 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 경계층의 속도분포가 u = 10y(1+0.05y3) 이고 y방향의 속도 성분 v = 0 일 때 벽면으로부터 수직거리 y = 1m 지점에서의 와도(vorticity)는?

  1. -6 s-1
  2. -10.5 s-1
  3. -12 s-1
  4. -24 s-1
(정답률: 48%)
  • 와도(vorticity)는 속도 성분의 공간 변화율인 회전(curl)의 크기로, 2차원 평면 유동에서 $v=0$일 때 $\zeta = -\frac{\partial u}{\partial y}$로 계산합니다.
    ① [기본 공식] $$\zeta = -\frac{\partial u}{\partial y} = -\frac{\partial}{\partial y} [10y(1 + 0.05y^{3})]$$
    ② [숫자 대입] $$\zeta = -[10(1 + 0.05y^{3}) + 10y(0.15y^{2})] = -[10 + 0.5y^{3} + 1.5y^{3}] = -[10 + 2y^{3}]$$ 에 $y=1$ 대입
    ③ [최종 결과] $$\zeta = -12$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 수력기울기선(Hydraulic Grade Line)의 설명으로 가장 적당한 것은?

  1. 에너지선보다 위에 있어야 한다.
  2. 항상 수평이 된다.
  3. 위치 수두와 속도 수두의 합을 나타낸다.
  4. 위치 수두와 압력 수두의 합을 나타낸다.
(정답률: 73%)
  • 수력기울기선(HGL)은 베르누이 방정식의 에너지선에서 속도 수두를 제외한 위치 수두와 압력 수두의 합을 나타내는 선입니다.
    오답 노트
    에너지선보다 위에 있어야 한다: 에너지선은 HGL에 속도 수두를 더한 것이므로 항상 에너지선이 더 위에 있습니다.
    위치 수두와 속도 수두의 합: 이는 수력기울기선의 정의가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 공기의 속도 24m/s 인 풍동내에서 익현길이 1m, 익의 폭 5m인 날개에 작용하는 양력은 몇 N 인가? (단, 공기의 밀도는 1.2 kg/m3, 양력계수는 0.455 이다.)

  1. 1572
  2. 786
  3. 393
  4. 91
(정답률: 71%)
  • 양력 공식은 공기의 밀도, 속도의 제곱, 날개 면적 및 양력계수의 곱으로 계산합니다.
    ① [기본 공식] $$L = \frac{1}{2} \rho V^{2} S C_{L}$$
    ② [숫자 대입] $$L = \frac{1}{2} \times 1.2 \times 24^{2} \times (1 \times 5) \times 0.455$$
    ③ [최종 결과] $$L = 786$$ N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유체기계 및 유압기기

61. 기관의 냉각장치 기능만으로 나열된 것은?

  1. 연소실의 냉각, 내구/신뢰성 확보, 윤활유의 냉각
  2. 연소실의 냉각, 내구/신뢰성 확보, 흡입공기의 가열
  3. 연소실의 냉각, 흡입공기의 가열, 윤활유의 냉각
  4. 내구/신뢰성 확보, 윤활유의 냉각, 흡입공기의 가열
(정답률: 75%)
  • 기관의 냉각장치는 엔진의 과열을 방지하여 부품의 내구성과 신뢰성을 확보하고, 연소실 및 윤활유를 적정 온도로 유지하는 역할을 합니다.
    오답 노트
    흡입공기의 가열: 냉각장치의 목적이 아니며, 오히려 흡입공기는 냉각될수록 밀도가 높아져 효율이 좋아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 피스톤 평균속도가 10m/s, 행정이 200mm 인 4행정 사이클 디젤기관의 회전수는 몇 rpm 인가?

  1. 750
  2. 1500
  3. 3000
  4. 6000
(정답률: 23%)
  • 피스톤의 평균속도와 회전수, 행정 사이의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $$V = \frac{2NL}{60}$$
    ② [숫자 대입] $$10 = \frac{2 \times N \times 0.2}{60}$$
    ③ [최종 결과] $$N = 1500$$ rpm
  • U (m/s)=
    60
    2×L×N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 저위발열량이 7500 kcal/kg 인 연료를 1시간당 35kg 소비하여 완전 연소시켜 모두 일로 전환한다면 발생 동력은?

  1. 약 305.2 kW
  2. 약 348.8 kW
  3. 약 415.2 kW
  4. 약 632.3 kW
(정답률: 43%)
  • 연료의 발열량과 소비량을 통해 시간당 총 발생 열량을 구한 뒤, 이를 동력 단위인 kW로 환산합니다.
    ① [기본 공식]
    $$\text{Power} = \frac{\text{발열량} \times \text{소비량}}{860}$$
    ② [숫자 대입]
    $$\text{Power} = \frac{7500 \times 35}{860 \times 3600} \times 3600 \text{ (또는 } \frac{7500 \times 35}{860 \times 3.6} \text{)}$$
    ※ $1\text{kW} = 860\text{kcal/h}$ 기준 적용
    $$\text{Power} = \frac{7500 \times 35}{860}$$
    ③ [최종 결과]
    $$\text{Power} = 305.2 \text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. P-V 선도에서 단열변화를 나타내는 식은?

  1. pv = 일정
  2. pvk = 일정
  3. pvk-1 = 일정
  4. pvk+1 = 일정
(정답률: 78%)
  • 단열변화는 외부와의 열 교환이 없는 상태에서의 변화로, 압력 $p$와 비체적 $v$의 곱에 비열비 $k$제곱을 한 값이 일정하게 유지됩니다.
    $$pv^{k} = \text{constant}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림은 어떤 사이클의 온도(T)-엔트로피(s) 선도인가?

  1. 카르노 사이클
  2. 오토 사이클
  3. 사바테 사이클
  4. 디젤 사이클
(정답률: 62%)
  • 제시된 T-s 선도는 정적 가열($Q_v$)과 정압 가열($Q_p$)이 모두 포함된 복합 사이클인 사바테 사이클의 특징을 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 내연기관에서는 피스톤과 실린더 벽 사이에 피스톤의 열팽창을 고려하여 적정한 간극을 두는데 이 간극이 클 때 나타나는 현상으로 틀린 것은?

  1. 마찰열에 의해 소결되기 쉽다.
  2. 오일이 연소실에 유입되어 오일 소비가 증가한다.
  3. 블로우 바이에 의한 영향으로 압축압력이 낮아진다.
  4. 피스톤 슬랩(slap) 현상이 발생되어 기관 출력이 저하된다.
(정답률: 64%)
  • 피스톤과 실린더 벽 사이의 간극이 크면 오일 유입 증가, 블로우 바이 발생, 피스톤 슬랩 현상 등이 나타납니다.
    오답 노트
    마찰열에 의해 소결되기 쉽다: 이는 간극이 너무 좁을 때 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 디젤기관의 연소과정 중 압력 상승물이 가장 큰 과정은?

  1. 착화지연기간
  2. 급격연소기간
  3. 제어연소기간
  4. 후연소기간
(정답률: 59%)
  • 디젤기관의 연소 과정 중 급격연소기간은 착화지연기간 동안 축적된 연료가 한꺼번에 연소되면서 압력이 매우 급격하게 상승하는 구간입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

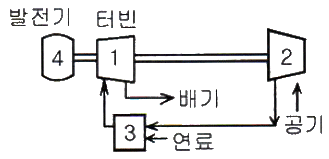

68. 그림은 단순 가스터빈의 구성을 표시한 것이다. 그림에서 2와 3은 무엇을 표시한 것인가?

  1. 2 : 압축기, 3 : 연소기
  2. 2 : 압축기, 3 : 냉각기
  3. 2 : 연소기, 3 : 재생기
  4. 2 : 재열기, 3 : 연소기
(정답률: 65%)
  • 가스터빈의 기본 사이클은 공기 압축 $\rightarrow$가열(연소) $\rightarrow$ 팽창(터빈) 순으로 이루어집니다. 제시된 이미지에서 공기가 들어와 압축되는 2번은 압축기이며, 연료가 공급되어 연소가 일어나는 3번은 연소기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 디젤기관의 조속기(Govenor)에 대한 설명 중 틀린 내용은?

  1. 기관의 부하에 따라 분사량을 가감한다.
  2. 최고 회전속도를 제어한다.
  3. 저속 운전을 안정시킨다.
  4. 분사시기를 조정한다.
(정답률: 36%)
  • 조속기는 엔진의 회전 속도를 일정하게 유지하기 위해 부하 변화에 따라 연료 분사량을 자동으로 조절하는 장치입니다.
    오답 노트
    분사시기를 조정한다: 분사 시기는 조속기가 아닌 연료 분사 펌프의 타이밍 기구 등이 담당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 가솔린기관의 기계식 밸브기구에서 일반적인 흡기밸브와 배기밸브의 크기 및 간극을 비교한 것으로 옳은 것은?

  1. 크기 : 흡기밸브＜배기밸브, 간극 : 흡기밸브＜배기밸브
  2. 크기 : 흡기밸브＞배기밸브, 간극 : 흡기밸브＞배기밸브
  3. 크기 : 흡기밸브＜배기밸브, 간극 : 흡기밸브＞배기밸브
  4. 크기 : 흡기밸브＞배기밸브, 간극 : 흡기밸브＜배기밸브
(정답률: 48%)
  • 흡기밸브는 공기를 최대한 많이 빨아들여야 하므로 배기밸브보다 크기가 커야 하며, 배기밸브는 고온의 배기가스에 노출되어 열팽창이 심하므로 밸브 간극을 흡기밸브보다 더 크게 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

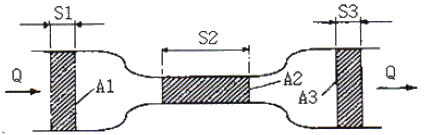

71. 그림과 같이 유체가 단면적이 다른 파이프 통과할 때 단면적 A2지점에서의 유속은 몇 m/s 인가? (단, 단면적 A1에서의 유속 v1 = 4m/s 이고, 각각의 단면적은 A1 = 0.2cm2, A2 = 0.008cm2 이며, 연속의 법칙을 만족한다.)

  1. 100
  2. 50
  3. 25
  4. 12.5
(정답률: 71%)
  • 유체가 흐르는 관에서 단면적과 유속의 곱은 일정하다는 연속 방정식의 원리를 이용합니다.
    ① [기본 공식] $$A_{1}v_{1} = A_{2}v_{2}$$
    ② [숫자 대입] $$0.2 \times 4 = 0.008 \times v_{2}$$
    ③ [최종 결과] $$v_{2} = 100$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 수 개의 볼트에 의하여 조임이 분할되기 때문에 조임이 용이하여 대형관의 이음에 편리한 관이음 방식은?

  1. 나사 이음
  2. 플랜지 이음
  3. 플레어 이음
  4. 바이트형 이음
(정답률: 70%)
  • 플랜지 이음은 관 끝에 플랜지를 부착하고 여러 개의 볼트로 조여 고정하는 방식으로, 조임이 분할되어 있어 대형관의 연결과 분해에 매우 편리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 유압 펌프에서 유동하고 있는 작동유의 압력이 국부적으로 저하되어, 증기나 함유 기체를 포함하는 기포가 발생하는 현상은?

  1. 폐입 현상
  2. 숨돌리기 현상
  3. 캐비테이션 현상
  4. 유압유의 열화 촉진 현상
(정답률: 77%)
  • 유압 펌프 내에서 작동유의 압력이 국부적으로 낮아져 액체가 기화하면서 기포가 발생하는 현상을 캐비테이션 현상(공동 현상)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 액추에이터의 공급 쪽 곤로에 설정된 바이패스 관로의 흐름을 제어함으로써 속도를 제어하는 회로는?

  1. 미터 인 회로
  2. 미터 아웃 회로
  3. 블리드 오프 회로
  4. 클램프 회로
(정답률: 78%)
  • 액추에이터의 공급 관로에서 일부 작동유를 탱크로 되돌리는 바이패스 관로를 설치하여 유량을 조절함으로써 속도를 제어하는 방식을 블리드 오프 회로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 베인 펌프의 일반적인 특징에 해당하지 않는 것은?

  1. 송출 압력의 맥동이 적다.
  2. 고장이 적고 보수가 용이하다.
  3. 압력 저하가 적어서 최고 토출 압력이 210 kgf/cm2 이상 높게 설정할 수 있다.
  4. 펌프의 유동력에 비하여 형상치수가 적다.
(정답률: 46%)
  • 베인 펌프는 구조적으로 고압에 취약하여 최고 토출 압력을 매우 높게 설정하기 어렵습니다.
    오답 노트
    송출 압력의 맥동이 적다, 고장이 적고 보수가 용이하다, 유동력에 비해 형상치수가 적다는 점은 베인 펌프의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유압 장치를 새로 설치하거나 작동유를 교환할 때 관내의 이물질 제거 목적으로 실시하는 파이프 내의 청정 작업은?

  1. 플러싱
  2. 블랭킹
  3. 커미싱
  4. 엠보싱
(정답률: 65%)
  • 유압 장치 설치나 작동유 교환 시, 관내의 이물질을 제거하기 위해 세척액이나 작동유를 강제로 순환시켜 내부를 깨끗하게 만드는 청정 작업을 플러싱이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 유압 시스템에서 조작단이 일을 하지 않을 때 작동유를 탱크로 귀환시켜 펌프를 무부하로 만드는 무부하 회로를 구성할 때의 장점이 아닌 것은?

  1. 펌프의 구동력 절약
  2. 유압유의 노화 방지
  3. 유온 상승을 통한 효율 증대
  4. 펌프 수명 연장
(정답률: 67%)
  • 무부하 회로는 펌프를 무부하 상태로 만들어 동력을 절약하고 유온 상승을 억제하여 유압유의 노화를 방지하는 것이 목적입니다. 유온이 상승하면 점도가 낮아져 오히려 효율이 떨어지고 시스템에 악영향을 줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 구조가 간단하며 값이 싸고 유압유 중의 이물질에 의한 고장이 생기기 어렵고 가혹한 조건에 잘 견디는 유압모터로 가장 적합한 것은?

  1. 베인 모터
  2. 기어 모터
  3. 액시얼 피스톤 모터
  4. 레이디얼 피스톤 모터
(정답률: 77%)
  • 기어 모터는 구조가 매우 단순하고 제작 비용이 저렴하며, 이물질에 대한 내성이 강해 가혹한 환경에서 사용하기에 가장 적합한 유압모터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 어큐물레이터(accumulator)의 역할에 해당하지 않는 것은?

  1. 유압 회로 중 오일 누설 등에 의한 압력강하를 보상하여 준다.
  2. 갑작스런 충격압력을 막아 주는 역할을 한다.
  3. 유압 펌프에서 발생하는 맥동을 흡수하여 진동이나 소음을 방지한다.
  4. 축척된 유압에너지의 방출 사이클 시간을 연장한다.
(정답률: 67%)
  • 어큐물레이터는 유압 에너지를 축적했다가 필요 시 빠르게 방출하여 응답성을 높이고 사이클 시간을 단축시키는 역할을 합니다. 따라서 방출 사이클 시간을 연장한다는 설명은 틀린 것입니다.
    오답 노트
    압력강하 보상, 충격압력 방지, 맥동 흡수: 어큐물레이터의 핵심 기능임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 릴리프 밸브(Relief valve)와 리듀싱 밸브(Reducing valve)는 다음 중 어떤 밸브에 속하는가?

  1. 방향 제어 밸브
  2. 압력 제어 밸브
  3. 유량 제어 밸브
  4. 유압 서보 밸브
(정답률: 62%)
  • 릴리프 밸브는 회로의 최고 압력을 제한하고, 리듀싱 밸브는 회로의 일부 압력을 낮추어 일정하게 유지하는 장치이므로 모두 압력 제어 밸브에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 건설기계일반 및 플랜트배관

81. 공구의 재료적 결함이나 미세한 균열이 잠재적 원인이 되며 공구 인선의 일부가 미세하게 파괴되어 탈락하는 현상은?

  1. 크레이터 마모(crater wear)
  2. 플랭크 마모(flank wear)
  3. 치핑(chipping)
  4. 온도파손(temperature failure)
(정답률: 48%)
  • 치핑(chipping)은 공구의 재료적 결함이나 미세 균열로 인해 인선의 일부가 조각나듯 떨어져 나가는 현상을 말합니다.
    오답 노트
    크레이터 마모: 칩과의 마찰로 인한 오목한 홈 발생
    플랭크 마모: 공구 측면의 마찰로 인한 마모
    온도파손: 고온으로 인한 경도 저하 및 소손
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 일반적으로 초경합금 공구를 원통 연삭할 때 어떤 숫돌 입자를 선택하는 것이 좋은가?

  1. A
  2. WA
  3. C
  4. GC
(정답률: 55%)
  • 초경합금의 원통 연삭에는 일반적으로 녹색 입자인 GC(Green Silicon Carbide) 숫돌을 사용하여 효율적인 절삭 성능을 얻습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. Al2O3 분말에 약 70%의 TiC 또는 TiN 분말을 30% 정도 혼합하여 수소 분위기 속에서 소결하여 제작한 절삭 공구는?

  1. 서멧(cermet)
  2. 입방정 질화붕소(CBN)
  3. 세라믹(ceramic)
  4. 스텔라이트(stellite)
(정답률: 43%)
  • 서멧(cermet)은 세라믹(ceramic)과 금속(metal)의 합성어로, $Al_{2}O_{3}$ 분말에 $TiC$ 또는 $TiN$ 등을 혼합하여 소결한 복합 재료 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 금속재료를 회전하는 롤러(Roller)사이에 넣어 가압함으로써 단면적을 감소시켜 길이 방향으로 늘리는 작업은?

  1. 압연
  2. 압출
  3. 인발
  4. 단조
(정답률: 74%)
  • 회전하는 두 롤러 사이로 재료를 통과시켜 압력을 가함으로써 두께를 줄이고 길이를 늘리는 가공법이 압연입니다.
    오답 노트
    압출: 밀어내어 일정한 단면 형상 제작
    인발: 잡아당겨 단면적 감소
    단조: 두드려서 성형
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 주로 내격측정에 이용되는 측정기는?

  1. 실린더 게이지
  2. 하이트 게이지
  3. 측장기
  4. 게이지 블록
(정답률: 65%)
  • 실린더 게이지는 구멍의 내경, 진원도, 원통도를 정밀하게 측정하는 데 특화된 측정기입니다.
    오답 노트
    하이트 게이지: 높이 및 마킹 측정
    측장기: 길이 측정
    게이지 블록: 정밀한 기준 길이 제공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 외측 마이크로미터 측정면의 평면도 검사에 필요한 기기는?

  1. 다이얼 게이지
  2. 옵티컬 플랫
  3. 컴비네이션 세트
  4. 플러그 게이지
(정답률: 45%)
  • 옵티컬 플랫은 빛의 간섭 현상을 이용하여 정밀한 평면도를 측정하는 광학 평판으로, 마이크로미터 측정면과 같은 정밀 평면의 평면도 검사에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

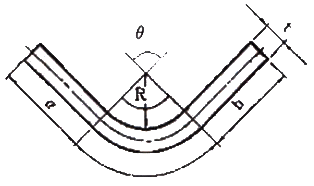

87. 아래 그림에서 굽힘가공에 필요한 판재의 길이를 구하는 식으로 맞는 것은? (단, L은 판재의 전체 길이, a, b는 직선 부분 길이, R은 원호의 안쪽 반지름, θ는 원호의 굽힘각도(°), t는 판재의 두께이다.)

(정답률: 32%)
  • 굽힘가공 시 판재의 전체 길이는 양쪽 직선 부분의 길이 합과 굽힘 중심선(중립축)을 기준으로 한 원호의 길이를 더하여 계산합니다. 중립축의 반지름은 안쪽 반지름 $R$에 두께 $t$의 절반을 더한 $R + \frac{t}{2}$이며, 이를 이용해 원호 길이를 구합니다.
    ① [기본 공식]
    $$L = a + b + \frac{\pi \theta}{180} (R + \frac{t}{2})$$
    ② [숫자 대입]
    $$L = a + b + \frac{\pi \theta}{180} \frac{2R + t}{2}$$
    ③ [최종 결과]
    $$L = a + b + \frac{\pi \theta}{360} (2R + t)$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 강재의 경화처리 방법 중 표면 경화법에 해당하지 않는 것은?

  1. 고주파 경화법
  2. 가스 침탄법
  3. 시멘테이션
  4. 파텐팅
(정답률: 44%)
  • 표면 경화법은 재료의 겉면만 단단하게 만드는 방법으로 고주파 경화법, 가스 침탄법, 시멘테이션 등이 이에 해당합니다.
    오답 노트
    파텐팅: 강선 제조 시 고온 가열 후 서서히 냉각시켜 인장강도와 연성을 높이는 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 인베스트먼트 주조법과 비교한 셸 몰드법(shell molding process)에 대한 설명으로 틀린 것은?

  1. 셸 몰드법은 얇은 셸을 사용하므로 조형재가 소량으로 사용된다.
  2. 주물 온도가 높은 강이나 스텔라이트의 주조에 적합하다.
  3. 조형 제작방법이 간단해서 고가의 기계설비가 필요없고 생산성이 높다.
  4. 이 조형법을 발명한 사람의 이름을 따서 크로닝법(Croning process)이라고도 한다.
(정답률: 45%)
  • 셸 몰드법은 얇은 셸 형태의 주형을 사용하여 조형재 소모가 적고 생산성이 높으며, 크로닝법이라고도 불립니다. 하지만 주물 온도가 매우 높은 강이나 스텔라이트의 주조에는 적합하지 않으며, 이러한 고온 주조에는 인베스트먼트 주조법이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 용접을 압접(壓接)과 융접(融接)으로 분류할 때, 압접에 속하는 것은?

  1. 불활성 가스 아크 용접
  2. 산소 아세틸렌 가스 용접
  3. 플래시 용접
  4. 테르밋 용접
(정답률: 50%)
  • 압접은 전기 저항열로 금속을 가소성 상태로 만든 후 압력을 가해 접합하는 방식이며, 플래시 용접이 이에 해당합니다.
    오답 노트
    불활성 가스 아크 용접, 산소 아세틸렌 가스 용접, 테르밋 용접: 금속을 녹여 접합하는 융접 방식임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 지게차의 스티어링 장치는 주로 어떠한 방식을 채택하고 있는가?

  1. 전륜 조향식
  2. 포크 조향식
  3. 마스트 조향식
  4. 후륜 조향식
(정답률: 78%)
  • 지게차는 좁은 공간에서 회전 반경을 최소화하여 민첩하게 기동해야 하므로, 주로 뒷바퀴를 조향하는 후륜 조향식을 채택하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 모터 그레이더 작업 시 토공판과 차체의 진행방향이 이루는 각을 토공판의 추진각이라고 하는데 작업 시 일반적인 추진각의 범위는?

  1. 10~20°
  2. 30~40°
  3. 45~60°
  4. 75~90°
(정답률: 75%)
  • 모터 그레이더 작업 시 토공판의 추진각은 일반적으로 $45 \sim 60^{\circ}$ 범위 내에서 설정하여 효율적인 평탄 작업을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 백호(back hoe)를 주행 장치에 따라 구분하여 설명한 내용 중 틀린 것은?

  1. 주행 장치에 따라 무한궤도식과 고무바퀴식, 트럭 탑재식 등으로 분류한다.
  2. 무한궤도식은 견인력이 커서 습지나 경사지에서의 작업에 유리하다.
  3. 고무바퀴식은 이동 속도가 느려서 이동거리가 짧은 작업장에서 작업하는 것이 좋다.
  4. 트럭 탑재식은 주행속도가 약 60km/h 정도로 빠른 반면 굴착 깊이 등 작업능률이 고무바퀴식에 비하여 현저히 낮아 요즘은 잘 사용되지 않는다.
(정답률: 74%)
  • 고무바퀴식 백호는 무한궤도식에 비해 이동 속도가 매우 빠르기 때문에, 이동 거리가 긴 작업장에서 효율적으로 사용할 수 있는 장비입니다.
    오답 노트
    무한궤도식: 접지압이 낮아 습지나 경사지 작업에 유리함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 크레인의 어태치먼트에 따라 할 수 있는 작업으로 거리가 먼 것은?

  1. 드래그라인 작업
  2. 콘크리트 포설 작업
  3. 어스(earth) 드릴 작업
  4. 기둥박기 작업
(정답률: 75%)
  • 크레인은 어태치먼트 교체에 따라 드래그라인, 어스 드릴, 기둥박기 등 다양한 특수 작업을 수행할 수 있으나, 콘크리트 포설 작업은 크레인의 일반적인 어태치먼트 작업 범위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 아스팔트 피니셔의 평균 작업 속도가 3m/min, 공사의 폭이 2.8m, 완선 두께가 6cm, 작업효율이 65%이고, 다져진 후의 밀도는 2.2t/m3 일 때 한 시간당 포설량은 약 몇 t/h 인가?

  1. 0.72
  2. 19.66
  3. 43.24
  4. 72.07
(정답률: 71%)
  • 아스팔트 피니셔의 시간당 포설량은 작업 속도, 폭, 두께, 밀도 및 효율을 모두 곱하여 계산합니다.
    ① [기본 공식]
    $$Q = S \times W \times T \times \rho \times E \times 60$$
    ($$S$$: 속도, $$W$$: 폭, $$T$$: 두께, $\rho$: 밀도, $$E$$: 효율)
    ② [숫자 대입]
    $$Q = 0.003 \times 2.8 \times 0.06 \times 2.2 \times 0.65 \times 60$$
    (단위 환산: $3\text{m/min} = 0.003\text{km/min}$ 또는 계산 시 $m$ 단위를 $m^3$로 맞춘 후 $t$로 환산)
    ③ [최종 결과]
    $$Q = 43.24\text{ t/h}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 다음 중 스크레이퍼의 부품에 해당하지 않는 것은?

  1. 커팅 에지(Cutting edge)
  2. 탠덤 드라이브(Tandem drive)
  3. 에이프런(Apron)
  4. 이젝터(Ejector)
(정답률: 46%)
  • 스크레이퍼의 주요 부품으로는 흙을 깎는 커팅 에지(Cutting edge), 흙을 덮는 에이프런(Apron), 흙을 밀어내는 이젝터(Ejector)가 있습니다.
    오답 노트
    탠덤 드라이브(Tandem drive): 스크레이퍼의 부품이 아닌 구동 방식의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 건설기계관리법에 따라 특수건설기계의 범위에 속하지 않는 것은?

  1. 골재 살포기
  2. 노면 측정 장비
  3. 콘크리트 믹서 트레일러
  4. 아스팔트 콘크리트 재생기
(정답률: 56%)
  • 건설기계관리법상 특수건설기계에는 노면 측정 장비, 콘크리트 믹서 트레일러, 아스팔트 콘크리트 재생기 등이 포함되나, 골재 살포기는 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 도저히 작업 장치 별 분류에서 나무뿌리 뽑기, 잡목 등을 제거하며 굳은 땅 파헤치기, 암석 제거 등에도 쓰이는 것은?

  1. 트리밍 블레이드(trimming blade)
  2. 푸시 블레이드(push blade)
  3. 스노우 플로우 블레이드(snow plow blade)
  4. 레이크 블레이드(rake blade)
(정답률: 73%)
  • 레이크 블레이드(rake blade)는 빗 모양의 날을 가지고 있어 나무뿌리 뽑기, 잡목 제거, 굳은 땅 파헤치기 및 암석 제거 작업에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 쇄석기의 구분에 있어서 2차 파쇄된 석괴를 3차 파쇄하여 세골재로 만드는 쇄석기를 분쇄기(粉碎機)라고 하는데 이에 해당하는 것은?

  1. 죠 크러셔(jaw crusher)
  2. 자이어러터리 크러셔(gyratory crusher)
  3. 콘 크러셔(cone crusher)
  4. 해머 크러셔(hanmmer crusher)
(정답률: 53%)
  • 2차 파쇄된 석괴를 3차로 파쇄하여 세골재로 만드는 분쇄기(粉碎機)의 대표적인 장비는 해머 크러셔(hanmmer crusher)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 굴삭기 상부 프레임 지지 장치의 종류가 아닌 것은?

  1. 롤러(roller) 식
  2. 볼베어링(ball bearing)식
  3. 링크(link) 식
  4. 포스트(post) 식
(정답률: 69%)
  • 굴삭기 상부 프레임 지지 장치로는 롤러(roller) 식, 볼베어링(ball bearing)식, 포스트(post) 식이 사용됩니다.
    오답 노트
    링크(link) 식: 주로 운동 전달이나 연결부로 사용되는 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
