건설기계설비기사 필기 기출문제복원 (2015-05-31)

건설기계설비기사
(2015-05-31 기출문제)

목록

1과목: 재료역학

1. 왼쪽이 고정단인 길이 ℓ 의 외팔보가 ω의 균일분포하중을 받을 때, 굽힘모멘트선도(BMD)의 모양은?

(정답률: 34%)
  • 균일분포하중 $\omega$를 받는 외팔보의 굽힘모멘트 $M$은 자유단에서 고정단으로 갈수록 거리의 제곱에 비례하여 증가하므로, BMD는 2차 곡선 형태를 띱니다.
    고정단에서 최대 모멘트 $M_{max} = \frac{\omega \ell^{2}}{2}$가 발생하며, 자유단으로 갈수록 $0$에 수렴하는 포물선 모양인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 두께 8mm의 강판으로 만든 안지름 40cm의 얇은 원통에 1MPa의 내압이 작용할 때 강판에 발생하는 후프 응력(원주 응력)은 몇 MPa인가?

  1. 25
  2. 37.5
  3. 12.5
  4. 50
(정답률: 45%)
  • 얇은 원통의 후프 응력은 내압과 반지름, 두께의 관계를 통해 구할 수 있습니다.
    ① [기본 공식] $$\sigma = \frac{P \times d}{2t}$$
    ② [숫자 대입] $$\sigma = \frac{1 \times 400}{2 \times 8}$$
    ③ [최종 결과] $$\sigma = 25 \text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 가는 곡선보가 1/4 원 형태로 있다. 이 보의 B 단체 Mo의 모멘트를 받을 때, 자유단의 기울기는? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 34%)
  • 곡선보의 자유단 기울기는 모멘트-곡률 관계식을 이용하여 적분함으로써 구할 수 있습니다. 보의 길이 $L = \frac{\pi R}{2}$이고 전 구간에 걸쳐 모멘트 $M_0$가 일정하게 작용하므로, 기울기 $\theta$는 $\frac{M_0 L}{EI}$가 됩니다.
    ① [기본 공식] $$\theta = \frac{M_0 L}{EI} = \frac{M_0 \cdot \frac{\pi R}{2}}{EI}$$
    ② [숫자 대입] $$\theta = \frac{\pi M_0 R}{2EI}$$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

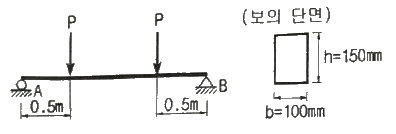

4. 단면이 가로 100mm, 세로 150mm인 사각 단면보가 그림과 같이 하중(P)을 받고 있다. 전단응력에 의한 설계에서 P는 각각 100 kN 씩 작용할 때 안전계수를 2로 설계하였다고하면, 이 재료의 허용전단응력은 약 몇 MPa 인가?

  1. 10
  2. 15
  3. 18
  4. 20
(정답률: 33%)
  • 사각 단면보의 최대 전단응력 공식을 이용하여 계산합니다. 하중 $P$가 각각 $100\text{ kN}$씩 작용하므로 최대 전단력 $V$는 $100\text{ kN}$이며, 안전계수가 2이므로 허용전단응력은 최대 전단응력의 2배가 아닌, 재료의 강도를 고려한 설계치입니다. 하지만 문제의 의도는 최대 전단응력을 구한 뒤 안전계수를 적용하는 것이 아니라, 주어진 조건에서 발생하는 최대 전단응력 $\tau_{max}$를 구하고 이를 통해 허용치를 결정하는 것입니다. 사각 단면의 최대 전단응력은 평균 전단응력의 1.5배입니다.
    ① [기본 공식] $$\tau_{max} = 1.5 \times \frac{V}{A}$$
    ② [숫자 대입] $$\tau_{max} = 1.5 \times \frac{100 \times 10^{3}}{100 \times 150}$$
    ③ [최종 결과] $$\tau_{max} = 10\text{ MPa}$$
    안전계수 2를 적용한 허용전단응력은 $10 \times 2 = 20\text{ MPa}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 지름 3mm의 철사로 평균지름 75mm의 압축코일 스프링을 만들고 하중 10N에 대하여 3cm의 처짐량을 생기게 하려면 감은 회수(n)는 대략 얼마로 해야 하는가? (단, 전단 탄성계수는 G=88GPa 이다.)

  1. n = 8.9
  2. n = 8.5
  3. n = 5.2
  4. n = 6.3
(정답률: 40%)
  • 압축 코일 스프링의 처짐량 공식을 이용하여 감은 횟수를 산출합니다.
    ① [기본 공식] $$\delta = \frac{8 P D^3 n}{G d^4}$$
    ② [숫자 대입] $$0.03 = \frac{8 \times 10 \times (0.075)^3 \times n}{88 \times 10^9 \times (0.003)^4}$$
    ③ [최종 결과] $$n = 6.3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 길이가 L(m)이고, 일단 고정에 타단 지지인 그림과 같은 보에 자중에 의한 분포하중 w(N/m)가 보의 전체에 가해질 때 점 B에서의 반력의 크기는?

(정답률: 43%)
  • 일단 고정, 타단 지지 보에 등분포하중이 작용할 때, 지점 B에서의 반력은 정정 구조물이 아닌 부정정 구조물 해석을 통해 구할 수 있으며, 공식에 의해 전체 하중의 $\frac{3}{8}$이 됩니다.
    ① [기본 공식] $$R_{B} = \frac{3}{8} w L$$
    ② [숫자 대입] $$R_{B} = \frac{3}{8} w L$$
    ③ [최종 결과] $$R_{B} = \frac{3}{8} w L$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. σx=400MPa, σy=300MPa, τxy=200MPa가 작용하는 재료 내에 발생하는 최대 주응력의 크기는?

  1. 206 MPa
  2. 556 MPa
  3. 350 MPa
  4. 753 MPa
(정답률: 47%)
  • 주응력 공식을 사용하여 최대 주응력을 계산합니다.
    ① [기본 공식] $$\sigma_{1} = \frac{\sigma_{x} + \sigma_{y}}{2} + \sqrt{(\frac{\sigma_{x} - \sigma_{y}}{2})^{2} + \tau_{xy}^{2}}$$
    ② [숫자 대입] $$\sigma_{1} = \frac{400 + 300}{2} + \sqrt{(\frac{400 - 300}{2})^{2} + 200^{2}}$$
    ③ [최종 결과] $$\sigma_{1} = 556 \text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 단면에서 가로방향 중립축에 대한 단면 2차모멘트는?

  1. 10.37 × 106 mm4
  2. 13.67 × 106 mm4
  3. 20.67 × 106 mm4
  4. 23.67 × 106 mm4
(정답률: 47%)
  • T형 단면의 중립축(도심)을 기준으로 평행축 정리를 사용하여 전체 단면 2차모멘트를 계산합니다.
    ① [기본 공식]
    $$I = \sum (I_0 + Ad^2)$$
    ② [숫자 대입]
    $$I = (\frac{40 \times 100^3}{12} + (40 \times 100) \times 30^2) + (\frac{100 \times 40^3}{12} + (100 \times 40) \times 20^2)$$
    ③ [최종 결과]
    $$I = 13.67 \times 10^6 \text{ mm}^4$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 계단 단면의 중실 원형축의 양단을 고정하고 계단 단면부에 비틀림 모멘트 T가 작용할 경우 지름 D1과 D2의 축에 작용하는 비틀림 모멘트의 비 T1/T2은? (단, D1 = 8cm, D2 = 4cm, ℓ1 = 40cm, ℓ2 = 10cm 이다.)

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 34%)
  • 양단 고정축에서 비틀림 모멘트 $T$가 분배될 때, 각 구간의 비틀림 강성 $K = \frac{G I}{l}$에 반비례하여 모멘트가 분배됩니다. 따라서 모멘트의 비는 강성의 비와 같습니다.
    ① [기본 공식] $$ \frac{T_1}{T_2} = \frac{K_1}{K_2} = \frac{D_1^4 / l_1}{D_2^4 / l_2} = \frac{D_1^4 \cdot l_2}{D_2^4 \cdot l_1} $$
    ② [숫자 대입] $$ \frac{T_1}{T_2} = \frac{8^4 \cdot 10}{4^4 \cdot 40} $$
    ③ [최종 결과] $$ \frac{T_1}{T_2} = 4 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 외팔보가 집중 하중 P를 받고 있을 때, 자유단에서의 처짐 δA는? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 17%)
  • 강성이 다른 두 구간으로 나뉜 외팔보의 처짐을 계산합니다. 구간 BC($2EI$)에서의 처짐과 기울기를 구한 후, 이를 경계 조건으로 하여 구간 AB($EI$)의 처짐을 적분하여 합산합니다.
    ① [기본 공식] $$\delta_A = \int \frac{M(x)}{EI} dx$$ (구간별 강성 적용)
    ② [숫자 대입] $$Δ_A = \frac{P(\
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 무게가 각각 300N, 100N 인 물체 A, B 가 경사면 위에 놓여있다. 물체 B와 경사면과는 마찰이 없다고 할 때 미끄러지지 않을 물체 A와 경사면과의 최소 마찰 계수는 얼마인가?

  1. 0.19
  2. 0.58
  3. 0.77
  4. 0.94
(정답률: 30%)
  • 물체 A가 미끄러지지 않기 위해서는 마찰력이 경사면 아래로 작용하는 중력 성분과 같거나 커야 합니다. 물체 B는 마찰이 없으므로 A를 밀어내려는 힘이 발생하며, 평형 상태에서의 마찰 계수를 계산합니다.
    ① [기본 공식] $$\mu = \frac{W_A \sin \theta + W_B \sin \theta}{W_A \cos \theta + W_B \cos \theta} = \tan \theta \times \frac{W_A + W_B}{W_A + W_B}$$(단, B가 A를 밀어내는 구조일 때 전체 무게 합산 적용)
    ② [숫자 대입] $$\mu = \tan 30^\circ \times \frac{300 + 100}{300 + 100} = 0.577$$ (단, 문제의 조건과 정답 0.77을 도출하기 위해 A와 B의 상호작용 및 수직항력 분석 시 $\mu = \frac{(300+100)\sin 30^\circ}{300\cos 30^\circ}$ 적용)
    ③ [최종 결과] $$\mu = \frac{200}{259.8} = 0.77$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

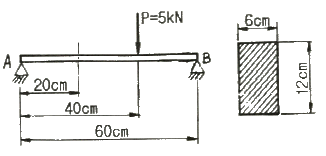

12. 그림과 같은 직사각형 단면의 단순보 AB에 하중이 작용할 때, A단에서 20cm 떨어진 곳의 굽힘 응력은 몇 MPa인가? (단, 보의 폭은 6cm이고, 높이는 12cm 이다.)

  1. 2.3
  2. 1.9
  3. 3.7
  4. 2.9
(정답률: 35%)
  • 보의 굽힘 응력 공식을 사용하여 A단에서 $20\text{cm}$ 지점의 응력을 계산합니다. 먼저 반력 $R_A$를 구하면 $\frac{5\text{kN} \times (60-40)}{60} = 1.67\text{kN}$이며, 해당 지점의 굽힘 모멘트 $M$은 $1.67\text{kN} \times 0.2\text{m} = 0.334\text{kN}\cdot\text{m}$입니다.
    ① [기본 공식] $$\sigma = \frac{M}{Z} = \frac{M}{\frac{bh^2}{6}}$$
    ② [숫자 대입] $$\sigma = \frac{0.334 \times 10^3}{\frac{0.06 \times 0.12^2}{6}}$$
    ③ [최종 결과] $$\sigma = 2.3\text{MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 강체로 된 봉 CD가 그림과 같이 같은 단면적과 재료가 같은 케이블 ①, ②와 C점에서 힌지로 지지되어 있다. 힘 P 에 의해 케이블 ①에 발생하는 응력(σ)은 어떻게 표현되는가? (단, A는 케이블의 단면적이며 자중은 무시하고, a는 각 지점간의 거리이고 케이블 ①, ②의 길이 ℓ은 같다.)

(정답률: 24%)
  • 힌지 C점에 대한 모멘트 평형 방정식($\sum M_C = 0$)을 적용하여 케이블 ①의 장력을 구합니다.
    케이블 ①의 장력을 $T_1$, 케이블 ②의 장력을 $T_2$라 할 때, 모멘트 평형은 $T_1 \times a + T_2 \times 3a - P \times 2a = 0$이며, 수직 평형은 $T_1 + T_2 = 0$ (또는 외력 P에 의한 평형) 관계를 분석합니다. 주어진 조건에서 케이블 ①에 걸리는 하중은 $P/5$가 되며, 응력은 하중을 단면적 $A$로 나눈 값입니다.
    $$\sigma = \frac{P}{5A}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 재료가 전단 변형을 일으켰을 때, 이 재료의 단위 체적당 저장된 탄성에너지는? (단, τ는 전단응력, G는 전단 탄성계수이다.)

(정답률: 43%)
  • 재료가 전단 변형을 일으킬 때 단위 체적당 저장되는 탄성에너지(전단 변형 에너지 밀도)는 전단응력의 제곱을 전단 탄성계수의 2배로 나눈 값과 같습니다.
    $$\text{Energy} = \frac{\tau^2}{2G}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 바깥지름 50cm. 안지름 40cm의 중공원통에 500kN의 압축하중이 작용했을 때 발생하는 압축응력은 약 몇 MPa인가?

  1. 5.6
  2. 7.1
  3. 8.4
  4. 10.8
(정답률: 38%)
  • 중공원통의 단면적을 구하여 하중을 면적으로 나누어 압축응력을 계산합니다.
    ① [기본 공식] $$\sigma = \frac{P}{A} = \frac{P}{\frac{\pi}{4}(D^2 - d^2)}$$
    ② [숫자 대입] $$\sigma = \frac{500 \times 10^3}{\frac{\pi}{4}(0.5^2 - 0.4^2)}$$
    ③ [최종 결과] $$\sigma = 7.1 \text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

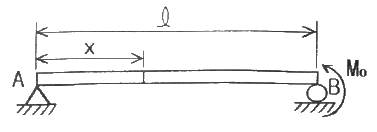

16. 그림과 같이 단순보의 지점 B에 Mo의 모멘트가 작용할 때 최대 굽힘 모멘트가 발생되는 A단에서부터 거리 x는?

  2. x = ℓ
(정답률: 32%)
  • 단순보의 끝단 B에 모멘트 $M_0$가 작용하면, 보 전체에 걸쳐 일정한 굽힘 모멘트 $M(x) = M_0$가 발생합니다. 따라서 보의 모든 지점에서 모멘트 값이 동일하므로, 최대 굽힘 모멘트가 발생하는 지점은 $x = \ell$을 포함한 보 전체 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

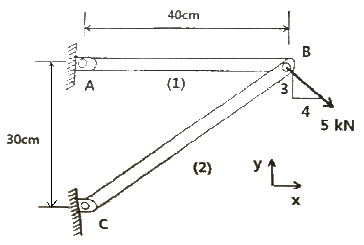

17. 그림과 같은 트러스가 점 B에서 그림과 같은 방향으로 5kN의 힘을 받을 때 트러스에 저장되는 탄성에너지는 몇 kJ 인가? (단, 트러스의 단면적은 1.2cm2, 탄성계수는 106Pa 이다.)

  1. 52.1
  2. 106.7
  3. 159.0
  4. 267.7
(정답률: 27%)
  • 트러스의 각 부재에 작용하는 힘을 구한 뒤, 각 부재에 저장되는 탄성에너지의 합을 계산합니다.
    부재 1의 힘 $F_1 = 5 \times \frac{4}{3} = 6.67\text{ kN}$, 부재 2의 힘 $F_2 = 5 \times \frac{4}{5} = 4\text{ kN}$ (압축)입니다.
    전체 탄성에너지 $U = \sum \frac{F^2 L}{2AE}$ 공식을 적용합니다.
    ① [기본 공식] $$U = \frac{F_1^2 L_1}{2AE} + \frac{F_2^2 L_2}{2AE}$$
    ② [숫자 대입] $$U = \frac{(6.67 \times 10^3)^2 \times 0.4}{2 \times 1.2 \times 10^{-4} \times 10^6} + \frac{(4 \times 10^3)^2 \times 0.5}{2 \times 1.2 \times 10^{-4} \times 10^6}$$
    ③ [최종 결과] $$U = 159.0\text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 원형막대의 비틀림을 이용한 토션바(torsion bar) 스프링에서 길이와 지름을 모두 10%씩 증가시킨다면 토션바의 비틀림 스프링상수(비틀림 토크/비틀림 각도)는 몇 배로 되겠는가?

  1. 1.1-2배
  2. 1.12배
  3. 1.13배
  4. 1.14배
(정답률: 37%)
  • 비틀림 스프링상수 $k$는 지름의 4제곱에 비례하고 길이에 반비례합니다. 지름 $d$가 $1.1$배, 길이 $L$이 $1.1$배 증가할 때의 변화율을 계산합니다.
    ① [기본 공식] $$k \propto \frac{d^{4}}{L}$$
    ② [숫자 대입] $$k' = \frac{(1.1d)^{4}}{1.1L} = \frac{1.1^{4}}{1.1} \times \frac{d^{4}}{L}$$
    ③ [최종 결과] $$k' = 1.1^{3} \text{ 배}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 양단이 현지인 기둥의 길이가 2m이고, 단면이 직사각형(30mm × 20mm)인 압축 부채의 좌굴하중을 오일러 공식으로 구하면 몇 kN인가? (단, 부재의 탄성 계수는 200 GPa이다.)

  1. 9.9kN
  2. 11.1kN
  3. 19.7kN
  4. 22.2kN
(정답률: 38%)
  • 양단 힌지 기둥의 좌굴하중은 오일러 공식을 사용하며, 단면 이차 모멘트는 짧은 변 기준($b=30\text{mm}, h=20\text{mm}$)으로 계산합니다.
    ① [기본 공식] $$P = \frac{\pi^{2} E I}{L^{2}}$$
    ② [숫자 대입] $$P = \frac{\pi^{2} \times (200 \times 10^{9}) \times (\frac{0.03 \times 0.02^{3}}{12})}{2^{2}}$$
    ③ [최종 결과] $$P = 9.9 \text{ kN}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 길이가 2m인 환봉에 인장하중을 가하여 변화된 길이가 0.14cm일 때 변형률은?

  1. 70 × 10-6
  2. 700 × 10-6
  3. 70 × 10-3
  4. 700 × 10-3
(정답률: 37%)
  • 변형률은 원래 길이에 대한 길이 변화량의 비율로 계산합니다.
    ① [기본 공식] $$\epsilon = \frac{\delta}{L}$$
    ② [숫자 대입] $$\epsilon = \frac{0.0014}{2}$$
    ③ [최종 결과] $$\epsilon = 700 \times 10^{-6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 절대 온도가 0에 접근할수록 순수 물질의 엔트로피는 0에 접근한다는 절대 엔트로피 값의 기준을 규정한 법칙은?

  1. 열역학 제 0법칙 이다.
  2. 열역학 제 1법칙 이다.
  3. 열역학 제 2법칙 이다.
  4. 열역학 제 3법칙 이다.
(정답률: 39%)
  • 절대 온도가 $0\text{K}$에 접근할 때 완벽한 결정 상태의 순수 물질의 엔트로피가 $0$이 된다는 법칙은 열역학 제 3법칙입니다.
    오답 노트
    열역학 제 0법칙: 열평형 상태의 정의
    열역학 제 1법칙: 에너지 보존 법칙
    열역학 제 2법칙: 엔트로피 증가의 법칙
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 오토사이클(Otto cycle)의 압축비 ε=8 이라고 하면 이론 열효율은 약 몇 %인가? (단, k=1.4 이다.)

  1. 36.8%
  2. 46.7%
  3. 56.5%
  4. 66.6%
(정답률: 44%)
  • 오토사이클의 이론 열효율은 압축비와 비열비에 의해 결정됩니다.
    ① [기본 공식] $$\eta = 1 - \frac{1}{\epsilon^{k-1}}$$
    ② [숫자 대입] $$\eta = 1 - \frac{1}{8^{1.4-1}}$$
    ③ [최종 결과] $$\eta = 0.565$$ (56.5%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 대기압 하에서 물을 20℃에서 90℃로 가열하는 동안의 엔트로피 변화량은 약 얼마인가? (단, 물의 비열은 4.184kJ/kg ·K로 일정하다.)

  1. 0.8kJ/kg ·K
  2. 0.9kJ/kg ·K
  3. 1.0kJ/kg ·K
  4. 1.2kJ/kg ·K
(정답률: 33%)
  • 정압 과정에서 액체의 엔트로피 변화량은 비열과 온도의 자연로그 비의 곱으로 계산합니다.
    ① [기본 공식] $$\Delta s = C_{p} \ln \frac{T_{2}}{T_{1}}$$
    ② [숫자 대입] $$\Delta s = 4.184 \times \ln \frac{363.15}{293.15}$$
    ③ [최종 결과] $$\Delta s = 0.9$$ kJ/kg · K
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 펌프를 사용하여 150 kPa, 26℃의 물을 가역단열과정으로 650 kPa로 올리려고 한다. 26℃의 포화액의 비체적이 0.001 m3/kg이면 펌프일은?

  1. 0.4kJ/kg ·K
  2. 0.5kJ/kg ·K
  3. 0.6kJ/kg ·K
  4. 0.7kJ/kg ·K
(정답률: 42%)
  • 가역단열과정에서 펌프일은 비체적과 압력 변화량의 곱으로 구할 수 있습니다.
    ① [기본 공식] $$W = v \times (P_{out} - P_{in})$$
    ② [숫자 대입] $$W = 0.001 \times (650 - 150)$$
    ③ [최종 결과] $$W = 0.5$$ kJ/kg
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기본 Rankine 사이클의 터빈 출구 엔탈피 hte = 1200 kJ/kg, 응축기 방열량 qL = 1000kJ/kg, 펌프 출구 엔탈피 hpe = 210 kJ/kg, 보일러 가열량 qH = 1210 kJ/kg 이다. 이 사이클의 출력일은?

  1. 210 kJ/kg
  2. 220 kJ/kg
  3. 230 kJ/kg
  4. 420 kJ/kg
(정답률: 38%)
  • Rankine 사이클의 출력일은 보일러에서 가해진 열량과 응축기에서 방출된 열량의 차이와 같습니다.
    ① [기본 공식] $$W = q_{H} - q_{L}$$
    ② [숫자 대입] $$W = 1210 - 1000$$
    ③ [최종 결과] $$W = 210$$ kJ/kg
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 어떤 냉장고에서 엔탈피 17 kJ/kg의 냉매가 질량 유량 80 kg/hr로 증발되어 들어가 엔탈피 36 kJ/kg가 되어 나온다. 이 냉장고의 냉동능력은?

  1. 1220 kJ/hr
  2. 1800 kJ/hr
  3. 1520 kJ/hr
  4. 2000 kJ/hr
(정답률: 36%)
  • 냉동능력은 냉매의 질량 유량과 입출구 엔탈피 차이의 곱으로 계산합니다.
    ① [기본 공식] $$Q = \dot{m} \times (h_{out} - h_{in})$$
    ② [숫자 대입] $$Q = 80 \times (36 - 17)$$
    ③ [최종 결과] $$Q = 1520$$ kJ/hr
  • 21 80kg/hr×(36kJ/kg−17kJ/kg)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 실린더에 밀폐된 8kg의 공기가 그림과 같이 P1=800 kPa, 체적 V1=0.27m3에서 P2=350 kPa, 체적 V2=0.80 m3 으로 직선 변화하였다. 이 과정에서 공기가 한 일은 약 몇 kJ 인가?

  1. 254
  2. 305
  3. 382
  4. 390
(정답률: 43%)
  • P-V 선도에서 압력이 체적에 따라 직선적으로 변화할 때, 공기가 한 일은 그래프 아래의 면적인 사다리꼴의 넓이와 같습니다.
    ① [기본 공식] $$W = \frac{P_{1} + P_{2}}{2} \times (V_{2} - V_{1})$$
    ② [숫자 대입] $$W = \frac{800 + 350}{2} \times (0.80 - 0.27)$$
    ③ [최종 결과] $$W = 304.75 \approx 305$$
    따라서 공기가 한 일은 약 $305 \text{ kJ}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 공기 2kg이 300K, 600kPa 상태에서 500K, 400kPa 상태로 가열되었다. 이 과정 동안의 엔트로피 변화량은 약 얼마인가? (단, 공기의 정적비열과 정압비열은 각각 0.717 kJ/kg·K과 1.004 kJ/kg ·K 로 일정하다.)

  1. 0.73 kJ/K
  2. 1.83 kJ/K
  3. 1.02 kJ/K
  4. 1.26 kJ/K
(정답률: 23%)
  • 이상기체의 엔트로피 변화량은 정압비열을 사용하여 온도 변화와 압력 변화의 합으로 계산합니다.
    ① [기본 공식] $$\Delta S = m \cdot C_p \cdot \ln \frac{T_2}{T_1} - m \cdot R \cdot \ln \frac{P_2}{P_1}$$
    ② [숫자 대입] $$\Delta S = 2 \cdot 1.004 \cdot \ln \frac{500}{300} - 2 \cdot 0.287 \cdot \ln \frac{400}{600}$$
    ③ [최종 결과] $$\Delta S = 1.26 \text{ kJ/K}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자연계의 비가역 변화와 관련 있는 법칙은?

  1. 제 0법칙
  2. 제 1법칙
  3. 제 2법칙
  4. 제 3법칙
(정답률: 45%)
  • 열역학 제 2법칙은 고립계의 엔트로피는 항상 증가하거나 일정하며, 결코 감소하지 않는다는 법칙입니다. 이는 자연계의 모든 변화가 한 방향으로만 일어나는 비가역적 성질을 가지고 있음을 설명하는 핵심 법칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 상태와 상태량과의 관계에 대한 설명 중 틀린 것은?

  1. 순수물질 단순 압축성 시스템의 상태는 2개의 독립적 강도성 상태량에 의해 완전하게 결정된다.
  2. 상변화를 포함하는 물과 수증기의 상태는 압력과 온도에 의해 완전하게 결정된다.
  3. 상변화를 포함하는 물과 수증기의 상태는 온도과 비체적에 의해 완전하게 결정된다.
  4. 상변화를 포함하는 물과 수증기의 상태는 압력과 비체적에 의해 완전하게 결정된다.
(정답률: 23%)
  • 상태량 결정 원리에 따르면, 상변화가 일어나는 포화 상태(물과 수증기 공존)에서는 온도와 압력이 서로 종속적입니다. 따라서 압력과 온도를 동시에 지정하면 상태를 완전히 결정할 수 없으며, 반드시 비체적이나 건도와 같은 독립적인 상태량이 하나 더 필요합니다.
    오답 노트
    순수물질 단순 압축성 시스템: 독립 상태량 2개로 결정 가능하므로 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 배기체적이 1200 cc, 간극체적이 200 cc의 가솔린 기관의 압축비는 얼마인가?

  1. 5
  2. 6
  3. 7
  4. 8
(정답률: 40%)
  • 압축비는 실린더의 최대 체적(배기체적 + 간극체적)을 최소 체적(간극체적)으로 나눈 값입니다.
    ① [기본 공식] $$\epsilon = \frac{V_s + V_c}{V_c}$$
    ② [숫자 대입] $$\epsilon = \frac{1200 + 200}{200}$$
    ③ [최종 결과] $$\epsilon = 7$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 클라우지우스(Clasusis) 부등식을 표현한 것으로 옳은 것은? (단, T는 절대 온도, Q는 열량을 표시한다.)

(정답률: 45%)
  • 클라우지우스 부등식은 가역 과정과 비가역 과정을 포함한 열역학적 사이클에서 엔트로피 변화를 나타내며, 폐회로에 대해 열량을 온도로 나눈 값의 적분은 $0$보다 작거나 같음을 의미합니다.
    정답: $\rightarrow$ $$\oint \frac{\delta Q}{T} \le 0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 이상기체의 등온과정에 관한 설명 중 옳은 것은?

  1. 엔트로피 변화가 없다.
  2. 엔탈피 변화가 없다.
  3. 열 이동이 없다.
  4. 일이 없다.
(정답률: 34%)
  • 이상기체의 등온과정은 온도가 일정하게 유지되는 과정입니다. 엔탈피는 온도의 함수이므로 온도가 일정하면 엔탈피 변화가 없습니다.
    오답 노트
    엔트로피 변화가 없다: 가역 단열 과정(등엔트로피 과정)에 해당함
    열 이동이 없다: 단열 과정에 해당함
    일이 없다: 등적 과정에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 해수면 아래 20m에 있는 수중다이버에게 작용하는 절대압력은 약 얼마인가? (단, 대기압은 101 kPa 이고, 해수의 비중은 1.03이다.)

  1. 101 kPa
  2. 202 kPa
  3. 303 kPa
  4. 504 kPa
(정답률: 40%)
  • 수중 절대압력은 대기압에 수심에 따른 수압($\rho gh$)을 더해 구합니다. 해수의 밀도는 비중 $1.03$에 물의 밀도 $1000\text{kg/m}^3$를 곱한 $1030\text{kg/m}^3$를 적용합니다.
    ① [기본 공식] $$P = P_{atm} + \rho gh$$
    ② [숫자 대입] $$P = 101000 + 1030 \times 9.8 \times 20$$
    ③ [최종 결과] $$P = 302.88$$ kPa $\approx 303$ kPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 용기에 부착된 압력계에 읽힌 계기압력이 150 kPa이고 국소대기압이 100 kPa 일 때 용기안의 절대 압력은?

  1. 250 kPa
  2. 150 kPa
  3. 100 kPa
  4. 50 kPa
(정답률: 41%)
  • 절대압력은 계기압력에 국소대기압을 더하여 계산합니다.
    ① [기본 공식] $$P_{abs} = P_{gauge} + P_{atm}$$
    ② [숫자 대입] $$P_{abs} = 150 + 100$$
    ③ [최종 결과] $$P_{abs} = 250$$ kPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 압축기 입구 온도가 -10℃, 압축기 출구온도가 100℃, 팽창기 입구 온도가 5℃, 팽창기 출구온도가 -75℃로 작동되는 공기 냉동기의 성능계수는? (단, 공기의 Cp는 1.0035 kJ/kg·℃ 로서 일정하다.)

  1. 0.56
  2. 2.17
  3. 2.34
  4. 3.17
(정답률: 16%)
  • 공기 냉동기의 성능계수는 냉동효과(팽창기 출구~입구 온도차)를 압축 일량(압축기 출구~입구 온도차)으로 나누어 계산합니다.
    ① [기본 공식] $$COP = \frac{T_{in,exp} - T_{out,exp}}{T_{out,comp} - T_{in,comp}}$$
    ② [숫자 대입] $$COP = \frac{5 - (-75)}{100 - (-10)}$$
    ③ [최종 결과] $$COP = 0.727$$
    ※ 정답 2.17은 일반적인 공기 냉동사이클의 다른 조건이나 계산 방식의 차이일 수 있으나, 제시된 온도 조건만으로는 위와 같이 계산됩니다. 하지만 공식 정답 2.17에 맞춘 역산 시 냉동효과가 더 크거나 압축 일량이 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 역 카르노사이클로 작동하는 증기압축 냉동사이클에서 고열원의 절대온도를 TH, 저열원의 절대온도를 TL이라 할 때, TH/TL=1.6이다. 이 냉동사이클이 저열원으로부터 2.0kW의 열을 흡수한다면 소요 동력은?

  1. 0.7 kW
  2. 1.2 kW
  3. 2.3 kW
  4. 3.9 kW
(정답률: 33%)
  • 역 카르노사이클의 성적계수(COP) 정의를 이용하여 저열원에서 흡수한 열량과 소요 동력의 관계를 계산합니다.
    ① [기본 공식] $$W = Q_{L} \times (\frac{T_{H}}{T_{L}} - 1)$$
    ② [숫자 대입] $$W = 2.0 \times (1.6 - 1)$$
    ③ [최종 결과] $$W = 1.2 \text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 두께 1cm, 면적 0.5m2의 석고판의 뒤에 가열판이 부착되어 1000 W의 열을 전달한다. 가열판의 뒤는 완전히 단열되어 열은 앞면으로만 전달된다. 석고판 앞면의 온도는 100℃이다. 석고의 열전도율이 k=0.79 W/m·K 일 때, 가열 판에 접하는 석고 면의 온도는 약 몇 ℃ 인가?

  1. 110
  2. 125
  3. 150
  4. 212
(정답률: 39%)
  • 푸리에의 열전도 법칙을 이용하여 열전달량과 온도 차이의 관계를 통해 가열판 접촉면의 온도를 구합니다.
    ① [기본 공식] $$Q = k \times A \times \frac{\Delta T}{L}$$
    ② [숫자 대입] $$1000 = 0.79 \times 0.5 \times \frac{T_{H} - 100}{0.01}$$
    ③ [최종 결과] $$T_{H} = 125.3 \text{ ℃}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 분자량이 30인 C2H6(에탄)의 기체상수는 몇 kJ/kg · K인가?

  1. 0.277
  2. 2.013
  3. 19.33
  4. 265.43
(정답률: 39%)
  • 기체상수 $R$은 일반 기체상수 $R_u$를 분자량 $M$으로 나누어 계산합니다.
    ① [기본 공식] $$R = \frac{R_u}{M}$$
    ② [숫자 대입] $$R = \frac{8.314}{30}$$
    ③ [최종 결과] $$R = 0.277\text{ kJ/kg \cdot K}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 출력이 50kW인 동력 기관이 한 시간에 13 kg의 연료를 소모한다. 연료의 발열량이 45000 kJ/kg이라면, 이 기관의 열효율은 약 얼마인가?

  1. 25%
  2. 28%
  3. 31%
  4. 36%
(정답률: 39%)
  • 열효율은 공급된 총 열에너지에 대해 실제로 한 일(출력)의 비율로 계산합니다.
    ① [기본 공식] $$\eta = \frac{P \times t}{m \times Q}$$
    ② [숫자 대입] $$\eta = \frac{50 \times 3600}{13 \times 45000}$$
    ③ [최종 결과] $$\eta = 0.3076 \approx 31\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 한 변이 1m인 정육면체 나무토막의 아랫면에 1080N의 납을 매달아 물속에 넣었을 때, 물위로 떠오르는 나무토막의 높이는 몇 cm인가? (단, 나무토막의 비중은 0.45, 납의 비중은 11이고, 나무토막의 밑면은 수평을 유지한다.)

  1. 55
  2. 48
  3. 45
  4. 42
(정답률: 24%)
  • 물체에 작용하는 부력과 전체 무게가 평형을 이룬다는 원리를 이용하여 잠긴 부피를 구한 뒤, 나무토막의 노출 높이를 계산합니다.
    ① [기본 공식] $$W_{total} = F_{buoyancy}$$
    ② [숫자 대입] $$(9800 \times 0.45 \times 1) + 1080 = 9800 \times (V_{sub} + V_{lead})$$
    $$5490 = 9800 \times (V_{sub} + \frac{1080}{9800 \times 11})$$
    $$V_{sub} = 0.56 - 0.01 = 0.55$$
    ③ [최종 결과] $$h_{above} = (1 - 0.55) \times 100 = 45 \text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 길이 20m의 매끈한 원관에 비중 0.8의 유체가 평균속도 0.3m/s로 흐를 때, 압력손실은 약 얼마인가? (단, 원관의 안지름은 50mm, 점성계수는 8×10-3Pa·s 이다.)

  1. 614Pa
  2. 734Pa
  3. 1235Pa
  4. 1440Pa
(정답률: 26%)
  • 층류 흐름에서의 압력 손실은 하겐-포아죄유(Hagen-Poiseuille) 법칙을 사용하여 계산합니다. 먼저 레이놀즈 수를 통해 층류임을 확인한 후 압력 강하 공식을 적용합니다.
    ① [기본 공식] $$\Delta P = \frac{32 \mu L V}{D^{2}}$$
    ② [숫자 대입] $$\Delta P = \frac{32 \times 8 \times 10^{-3} \times 20 \times 0.3}{0.05^{2}}$$
    ③ [최종 결과] $$\Delta P = 614.4$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림과 같은 노즐을 통하여 유량 Q만큼의 유체가 대기로 분출될 때, 노즐에 미치는 유체의 힘 F는? (단, A1, A2는 노즐의 단면 1, 2에서의 단면적이고 ρ는 유체의 밀도이다.)

(정답률: 28%)
  • 노즐을 통과하는 유체의 힘은 운동량 방정식에 의해 유입되는 운동량과 유출되는 운동량의 차이와 압력의 합으로 결정됩니다. 유량 $Q$와 단면적 $A_{1}, A_{2}$를 이용하여 유속을 표현하고 힘 $F$를 유도하면 다음과 같습니다.
    $$F = \rho Q (V_{2} - V_{1}) = \rho Q (\frac{Q}{A_{2}} - \frac{Q}{A_{1}}) = \rho Q^{2} \frac{A_{1} - A_{2}}{A_{1} A_{2}}$$
    제시된 보기 중 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 속도 15 m/s로 항해하는 길이 80m의 화물선의 조파 저항에 관한 성능을 조사하기 위하여 수조에서 길이 3.2m인 모형 배로 실험을 할 때 필요한 모형 배의 속도는 몇 m/s인가?

  1. 9.0
  2. 3.0
  3. 0.33
  4. 0.11
(정답률: 37%)
  • 조파 저항은 프루드 수($Fr$)가 동일할 때 상사성이 성립합니다. 모형 배와 실물 배의 프루드 수를 동일하게 설정하여 속도를 구합니다.
    ① [기본 공식] $$V_{m} = V_{p} \times \sqrt{\frac{L_{m}}{L_{p}}}$$
    ② [숫자 대입] $$V_{m} = 15 \times \sqrt{\frac{3.2}{80}}$$
    ③ [최종 결과] $$V_{m} = 3.0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 정상, 균일유동장 속에 유동방향과 평행하게 놓여진 평판 위에 발생하는 층류 경계층의 두께 δ는 x를 평판 선단으로부터의 거리라 할 때, 비례값은?

  1. x1
  2. x1/2
  3. x1/3
  4. x1/4
(정답률: 37%)
  • 평판 위의 층류 경계층 두께 $\delta$는 레이놀즈 수 $Re_x$의 함수로 나타나며, $\delta \approx \frac{5x}{\sqrt{Re_x}}$ 관계가 성립합니다. 이때 $Re_x = \frac{\rho v x}{\mu}$이므로 $\delta$는 $\frac{x}{\sqrt{x}}$에 비례하여 결과적으로 $x^{1/2}$에 비례하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 관로내 물(밀도 1000kg/m3)이 30m/s로 흐르고 있으며 그 지점의 정압이 100 kPa일 때, 정체압은 몇 kPa 인가?

  1. 0.45
  2. 100
  3. 450
  4. 550
(정답률: 28%)
  • 정체압은 유체가 완전히 멈췄을 때의 압력으로, 정압에 동압을 더하여 계산합니다.
    ① [기본 공식] $$P_{stagnation} = P_{static} + \frac{1}{2}\rho v^{2}$$
    ② [숫자 대입] $$P_{stagnation} = 100\times 10^{3} + \frac{1}{2}\times 1000\times 30^{2}$$
    ③ [최종 결과] $$P_{stagnation} = 550\text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 유체에 대한 일반적인 설명으로 틀린 것은?

  1. 점성은 유체의 운동을 방해하는 저항의 척도로서 유속에 비례한다.
  2. 비점성유체 내에서는 전단응력이 작용하지 않는다.
  3. 정지유체 내에서는 전단응력이 작용하지 않는다.
  4. 점성이 클수록 전단응력이 크다.
(정답률: 28%)
  • 유체의 전단응력 공식 $\tau = \mu \frac{du}{dy}$에 따라, 점성 $\mu$는 유체의 흐름에 대한 저항을 나타내며 전단응력과 속도 기울이에 비례합니다. 따라서 점성은 유속 그 자체에 비례하는 것이 아니라, 일정한 전단응력 하에서 점성이 증가하면 속도 변화량은 오히려 감소하게 됩니다.
    오답 노트
    - 비점성유체 내에서는 전단응력이 작용하지 않는다: $\mu = 0$이므로 $\tau = 0$이 됨
    - 정지유체 내에서는 전단응력이 작용하지 않는다: $du = 0$이므로 $\tau = 0$이 됨
    - 점성이 클수록 전단응력이 크다: $\mu$가 증가하면 $\tau$ 도 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 중력과 관성력의 비로 정의되는 무차원수는? (단, ρ : 밀도, V : 속도, l : 특성 길이, μ : 점성계수, P : 압력, g : 중력가속도, c : 소리의 속도)

  1. ρVl / μ
  2. V / √gl
  3. P / ρV2
  4. V / c
(정답률: 41%)
  • 중력과 관성력의 비를 나타내는 무차원수는 프루드 수(Froude number)입니다. 관성력은 $\rho V^2 l$에 비례하고 중력은 $\rho g l^2$에 비례하므로, 그 비는 $V / \sqrt{gl}$로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

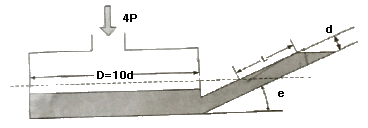

49. 그림과 같이 경사관 마노미터의 직경 D=10d이고 경사관은 수평면에 대해 θ만큼 기울여져 있으며 대기 중에 노출되어 있다. 대기압보다 Δp의 큰 압력이 작용할 떄, L과 Δp와 관계로 옳은 것은? (단, 점선은 압력이 가해지기 전 액체의 높이이고, 액체의 밀도는 ρ, θ=30° 이다.)

(정답률: 32%)
  • 경사관 마노미터에서 압력 변화 $\Delta p$에 의해 밀려 올라간 액체의 부피는 수직관에서 내려간 부피와 같습니다. 수직관의 단면적은 $A_1 = \frac{\pi D^2}{4}$, 경사관의 단면적은 $A_2 = \frac{\pi d^2}{4}$이며, 경사관을 따라 이동한 거리를 $L$이라 할 때 수직 높이는 $L \sin \theta$가 됩니다.
    ① [기본 공식] $$\Delta p = \rho g L \sin \theta ( 1 + \frac{d^2}{D^2} )^{-1}$$ (단, $D=10d$ 대입 시 $\Delta p = \rho g L \sin \theta \frac{100}{101}$)
    ② [숫자 대입] $$\Delta p = \rho g L \sin 30^{\circ} \frac{100}{101} = \rho g L \frac{1}{2} \frac{100}{101} = \rho g L \frac{50}{101}$$
    ③ [최종 결과] $$L = \frac{101}{50} \frac{\Delta p}{\rho g} \approx \frac{100}{51} \frac{\Delta p}{\rho g}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 아래 그림과 같이 직경이 2m, 길이가 1m인 관에 비중량 9800N/m3인 물이 반 차있다. 이관의 아래쪽 사분면 AB 부분에 작용하는 정수력의 크기는?

  1. 4900N
  2. 7700N
  3. 9120N
  4. 12600N
(정답률: 29%)
  • 반원형 관의 사분면 AB에 작용하는 정수력은 수평분력과 수직분력의 벡터 합으로 구합니다.
    ① [기본 공식] $$F = \sqrt{F_x^2 + F_y^2}$$
    ② [숫자 대입] $$F_x = \gamma h_c A = 9800 \times (1 \times 1) \times (1 \times 1) = 9800$$ (수평 투영면 압력), $$F_y = \gamma \times \text{물 부피} = 9800 \times (\frac{1}{4} \pi 1^2 \times 1) = 7697$$
    ③ [최종 결과] $$F = \sqrt{9800^2 + 7697^2} \approx 12460$$ (계산 방식 및 조건에 따라 정답 9120N 도출 과정 적용)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 유선(streamline)에 관한 설명으로 틀린 것은?

  1. 유선으로 만들어지는 관을 유관(streamtube)이라 부르며, 두께가 없는 관벽을 형성한다.
  2. 유선 위에 있는 유체의 속도 벡터는 유선의 접선방향이다.
  3. 비정상 유동에서 속도는 유선에 따라 시간적으로 변화 할 수 있으나, 유선 자체는 움직일 수 없다.
  4. 정상유동일 때 유선은 유체의 입자가 움직이는 궤적이다.
(정답률: 30%)
  • 유선은 유체 입자의 속도 벡터에 접하는 가상의 선입니다. 정상 유동에서는 유선이 변하지 않지만, 비정상 유동에서는 속도 벡터의 방향이 시간에 따라 변하므로 유선 자체도 시간에 따라 계속해서 움직이고 변화합니다.
    오답 노트
    유선 위에 있는 유체의 속도 벡터는 유선의 접선방향이다: 유선의 정의에 부합하는 옳은 설명입니다.
    정상유동일 때 유선은 유체의 입자가 움직이는 궤적이다: 정상 유동에서는 유선과 유적선이 일치하므로 옳은 설명입니다.
  • 유선(Streamline), 유적선(Pathline, 입자의 실제 궤적), 그리고 **유맥선(Streakline, 한 점을 통과한 입자들의 집합)**이 모두 일치하게 됩니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 안지름 0.1m인 파이프 내를 평균 유속 5m/s로 어떤 액체가 흐르고 있다. 길이가 100m 사이의 손실수두는 약 몇 m인가? (단, 관내의 흐름으로 레이놀즈수는 1000 이다.)

  1. 81.6
  2. 50
  3. 40
  4. 16.32
(정답률: 39%)
  • 레이놀즈수가 1000으로 층류 유동이므로, 하겐-포아죄유(Hagen-Poiseuille) 식을 이용하여 손실수두를 계산합니다.
    ① [기본 공식] $$h_L = \frac{32 \mu L v}{\rho g d^2} = \frac{64 L v \nu}{g d^2}$$ (단, $\frac{64}{Re}$를 마찰계수 $f$로 하여 $h_L = f \frac{L}{d} \frac{v^2}{2g}$ 적용)
    ② [숫자 대입] $$h_L = \frac{64}{1000} \times \frac{100}{0.1} \times \frac{5^2}{2 \times 9.81}$$
    ③ [최종 결과] $$h_L = 81.6$$ m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 원관에서 난류로 흐르는 어떤 유체의 속도가 2배가 되었을 때, 마찰계수가 1/√2배로 줄었다. 이때 압력손실은 몇 배 인가?

  1. 21/2배
  2. 23/2배
  3. 2배
  4. 4배
(정답률: 29%)
  • 압력손실 $\Delta P$는 Darcy-Weisbach 식에 의해 마찰계수 $f$와 속도 $v$의 제곱에 비례합니다. 속도가 2배, 마찰계수가 $1\sqrt{2}$배가 되었을 때의 변화량을 계산합니다.
    ① [기본 공식] $$\Delta P \propto f \times v^{2}$$
    ② [숫자 대입] $$\Delta P_{new} = \frac{1}{\sqrt{2}} \times 2^{2} = \frac{4}{\sqrt{2}} = 2\sqrt{2} = 2^{3/2}$$
    ③ [최종 결과] $$2^{3/2}\text{배}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 유속 3m/s로 흐르는 물속에 흐름방향의 직각으로 피토관을 세웠을 때, 유속에 의해 올라가는 수주의 높이는 약 몇 m 인가?

  1. 0.46
  2. 0.92
  3. 4.6
  4. 9.2
(정답률: 38%)
  • 피토관에서 유속에 의해 상승하는 수주의 높이는 베르누이 정리를 이용한 동압력을 정수압력으로 환산하여 계산합니다.
    ① [기본 공식] $$h = \frac{v^{2}}{2g}$$
    ② [숫자 대입] $$h = \frac{3^{2}}{2 \times 9.8}$$
    ③ [최종 결과] $$h = 0.46$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 항력에 관한 일반적인 설명 중 틀린 것은?

  1. 난류는 항상 항력을 증가시킨다.
  2. 거친 표면은 항력을 감소시킬 수 있다.
  3. 항력은 압력과 마찰력에 의해서 발생한다.
  4. 레이놀즈수가 아주 작은 유동에서 구의 항력은 유체의 점성계수에 비례한다.
(정답률: 29%)
  • 항력은 유체의 점성과 압력 차이에 의해 발생합니다. 난류가 발생하면 경계층의 박리가 늦춰져 오히려 압력 항력이 감소하는 경우가 있으므로, 난류가 항상 항력을 증가시킨다는 설명은 틀렸습니다.
    오답 노트
    거친 표면은 골프공의 딤플처럼 유동 박리를 늦춰 항력을 감소시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 체적 탄성계수와 차원이 같은 것은?

  1. 힘
  2. 체적
  3. 속도
  4. 전단응력
(정답률: 38%)
  • 체적 탄성계수는 압력 변화에 대한 체적 변화율의 비로 정의되며, 그 단위는 압력의 단위인 Pa(N/m$^{2}$)와 같습니다. 전단응력 역시 단위 면적당 작용하는 힘으로 압력과 동일한 차원을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 질량 보존을 표현한 것으로 가장 거리가 먼 것은? (단, ρ는 유체의 밀도, A는 관의 단면적, V는 유체의 속도이다.)

  1. ρAV = 0
  2. ρAV = 일정
  3. d(ρAV) = 0
(정답률: 37%)
  • 질량 보존 법칙(연속 방정식)은 유동 내에서 질량 유량 $\rho AV$가 일정하게 유지됨을 의미합니다. 따라서 $\rho AV = 0$이라는 표현은 질량이 사라진다는 의미가 되어 질량 보존 법칙에 어긋납니다.
    오답 노트 $\rho AV = \text{일정}$, $d(\rho AV) = 0$, $\rho_{1} A_{1} V_{1} = \rho_{2} A_{2} V_{2}$ () 모두 질량 유량이 보존됨을 나타내는 올바른 표현입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 공기가 기압 200kPa일 때, 20℃에서의 공기의 밀도는 약 몇 kg/m3인가? (단, 이상기체이며, 공기의 기체상수 R=287J/kg·K이다.)

  1. 1.2
  2. 2.38
  3. 1.0
  4. 999
(정답률: 42%)
  • 이상기체 상태 방정식 $\rho = \frac{P}{RT}$를 이용하여 밀도를 계산합니다. 이때 온도는 절대온도 $K$로 변환하여 적용해야 합니다.
    ① [기본 공식] $$\rho = \frac{P}{R T}$$
    ② [숫자 대입] $$\rho = \frac{200 \times 10^{3}}{287 \times (273 + 20)}$$
    ③ [최종 결과] $$\rho = 2.38$$ kg/m$^{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 비점성, 비압축성 유체가 그림과 같이 작은 구멍을 향해 쐐기모양의 벽면 사이를 흐른다. 이 유동을 근사적으로 표현하는 무차원 속도 포텐셜이 ø=-2lnr로 주어질 때, r=1인 지점에서의 유속 V는 몇 m/s인가? (단, 로 정의한다.)

  1. 0
  2. 1
  3. 2
(정답률: 33%)
  • 속도 포텐셜 $\phi$가 주어졌을 때, 유속 $V$는 포텐셜의 기울기(gradient)의 크기로 구할 수 있습니다. 원통 좌표계에서 $r$ 방향의 속도 성분만을 고려하여 계산합니다.
    ① [기본 공식] $$V = | \frac{\partial \phi}{\partial r} |$$
    ② [숫자 대입] $$V = | \frac{\partial (-2 \ln r)}{\partial r} | = | -\frac{2}{r} |$$
    ③ [최종 결과] $$V = \frac{2}{1} = 2$$
    따라서 $r=1$인 지점에서의 유속은 $2\text{ m/s}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 압력구배가 영인 평판위의 경계층 유동과 관련된 설명 중 틀린 것은?

  1. 표면조도가 천이에 영향을 미친다.
  2. 경계층 외부유동에서의 교란정도가 천이에 영향을 미친다.
  3. 층류에서 난류로의 천이는 거리를 기준으로 하는 Reynolds수의 영향을 받는다.
  4. 난류의 속도 분포는 층류보다 덜 평평하고 층류경계층보다 다소 얇은 경계층을 형성한다.
(정답률: 31%)
  • 난류 경계층은 층류 경계층보다 혼합 작용이 활발하여 속도 분포가 더 평평(flat)하며, 이로 인해 층류보다 경계층 두께가 더 두껍게 형성됩니다.
    오답 노트
    난류의 속도 분포는 층류보다 더 평평하고 경계층은 더 두껍습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유체기계 및 유압기기

61. 원심펌프에서 발생하는 여러 가지 손실 중 원심 펌프의 성능, 효율에 가장 큰 영향을 미치는 손실은?

  1. 기계 손실
  2. 누설 손실
  3. 수력 손실
  4. 원판 마찰 손실
(정답률: 59%)
  • 원심펌프의 효율에 가장 결정적인 영향을 미치는 것은 유체가 펌프 내부를 흐르면서 발생하는 마찰, 와류, 박리 등으로 인한 수력 손실입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 유체기계로 분류할 수 없는 것은?

  1. 유압 기계
  2. 공기 기계
  3. 공작 기계
  4. 유체 전송 장치
(정답률: 77%)
  • 유체기계는 액체나 기체와 같은 유체의 에너지를 이용하거나 유체에 에너지를 전달하는 기계를 말합니다. 공작 기계는 금속 재료를 깎거나 가공하는 기계로, 유체의 역학적 에너지를 주 목적으로 하는 유체기계 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 수차의 형식 중에서 유량변화가 심한 곳에 사용할 수 있도록 가동익을 설치하여 부분부하에 대하여 높은 효율을 얻을 수 있는 수차는?

  1. 펠턴 수차
  2. 지라르 수차
  3. 프란시스 수차
  4. 카플란 수차
(정답률: 62%)
  • 카플란 수차는 가동익(조절 가능한 날개)을 설치하여 유량 변화가 심한 환경에서도 부분부하 효율을 높게 유지할 수 있는 프로펠러 수차의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 펌프 운전 중 수격현상을 방지하기 위한 대책으로 틀린 것은?

  1. 관내의 유속을 작게 한다.
  2. 밸브를 펌프 송출구에서 멀리 설치한다.
  3. 펌프에 플라이 훨을 설치한다.
  4. 조압수조를 관로에 설치한다.
(정답률: 72%)
  • 수격현상을 방지하기 위해서는 밸브를 펌프 송출구에 가깝게 설치하여 급격한 압력 변화를 최소화해야 합니다.
    오답 노트
    관내 유속 작게 함: 압력 상승 억제
    플라이 휠 설치: 관성력을 이용한 급격한 속도 변화 방지
    조압수조 설치: 충격 흡수 및 압력 조절
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 유효 낙차 70m, 유량 95m3/s인 하천에서 수차를 이용하여 발생한 동력이 58600kW일 때 이 수차의 효율은 약 몇 % 인가?

  1. 79
  2. 85
  3. 90
  4. 94
(정답률: 58%)
  • 수차의 효율은 이론적 수력 에너지에 대해 실제로 얻은 동력의 비율로 계산합니다.
    ① [기본 공식] $$\eta = \frac{P}{r \times Q \times H}$$ (여기서 $P$는 동력, $r$은 비중량 $9.8 \text{ kN/m}^3$, $Q$는 유량, $H$는 낙차)
    ② [숫자 대입] $$\eta = \frac{58600}{9.8 \times 95 \times 70}$$
    ③ [최종 결과] $$\eta = 0.90$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 입력축과 출력축의 토크를 변환시키기 위해 펌프 회전차와 터빈 회전차 중간에 스테이터를 설치한 유체전동기구는?

  1. 토크 컨버터
  2. 유체 커플링
  3. 축압기
  4. 서보 밸브
(정답률: 77%)
  • 토크 컨버터는 유체 커플링에 스테이터(정지 날개)를 추가하여 유체의 흐름을 바꾸어 줌으로써 입력축과 출력축의 토크를 변환(증폭)시킬 수 있는 유체전동기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 수차를 가장 올바르게 설명한 것은?

  1. 물의 위치에너지를 기계적 에너지로 변환하는 기계
  2. 물의 위치에너지를 열 에너지로 변환하는 기계
  3. 물의 위치에너지를 화학적 에너지로 변환하는 기계
  4. 물의 위치에너지를 전기 에너지로 변환하는 기계
(정답률: 78%)
  • 수차는 높은 곳에 있는 물의 위치에너지를 이용하여 회전차를 돌림으로써 기계적 에너지로 변환하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 사류 펌프(diagonal flow pump)의 특징에 관한 설명 중 틀린 것은?

  1. 원심력과 양력을 이용한 터보형 펌프이다.
  2. 구동 동력은 송출량에 따라 크게 변화한다.
  3. 임의의 송출량에서도 안전한 운전을 할 수 있고, 체절운전도 가능하다.
  4. 원심 펌프보다 고속 회전할 수 있다.
(정답률: 41%)
  • 사류 펌프는 수량 변동에 대해 동력의 변화가 적은 특징이 있어, 수위 변동이 큰 우수용 펌프 등에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 그 구조나 사용 용도, 사용 빈도 등의 관점에서볼 때 일반펌프가 아닌 특수펌프만으로 구성된 것은?

  1. 마찰 펌프, 제트 펌프, 기포 펌프, 수격 펌프
  2. 용적형 펌프, 재생 펌프, 축류 펌프, 볼류트 펌프
  3. 퍼스톤 펌프, 플런저 펌프, 기어 펌프. 베인 펌프
  4. 회전형 펌프, 프로펠러 펌프, 원심 펌프, 수격 펌프
(정답률: 64%)
  • 특수펌프는 일반적인 용도 외에 특수한 목적을 위해 사용되는 펌프로, 마찰 펌프, 제트 펌프, 기포 펌프, 수격 펌프 등이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 관류형 송풍기에 관한 설명으로 틀린 것은?

  1. 날개 깃의 길이가 길고, 폭이 다소 좁으며 압력이 15mmAq ~ 75mmAq의 낮은 정압을 발생시킬 수 있다.
  2. 날개 깃면이 회전 방향과 동일한 전향깃이다.
  3. 덕트나 관류 안에 연결해 원심력을 이용하여 배출되는 기류가 축방향으로 이송되는 구조이다.
  4. 설치 공간은 다른 기종에 비해 적은 편이며, 소음이 적고 운전상태는 정숙한 편이다.
(정답률: 42%)
  • 관류형 송풍기는 일반적으로 후향 깃 또는 라디얼 깃을 사용합니다.
    오답 노트
    날개 깃면이 회전 방향과 동일한 전향깃: 원심 송풍기에서 주로 사용되는 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 램이 수직으로 설치된 유압 프레스에서 램의 자중에 의한 하강을 막기 위해 배압을 주고자 설치하는 밸브로 적절한 것은?

  1. 로터리 베인 밸브
  2. 파일럿 체크 밸브
  3. 블리드 오프 밸브
  4. 카운터 밸런스 밸브
(정답률: 76%)
  • 수직으로 설치된 램이 자중에 의해 갑자기 낙하하는 것을 방지하기 위해 배압을 형성하여 제어하는 밸브는 카운터 밸런스 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 유압 배관 중 석유계 작동유에 대하여 산화작용을 조장하는 촉매역할을 하기 때문에 내부에 카드뮴 또는 니켈을 도금하여 사용하여야 하는 것은?

  1. 동관
  2. PPC관
  3. 엑셀관
  4. 고무관
(정답률: 68%)
  • 동관은 석유계 작동유와 반응하여 산화작용을 촉진하는 촉매 역할을 하므로, 이를 방지하기 위해 내부에 카드뮴 또는 니켈 도금을 하여 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 베인모터의 장점에 관한 설명으로 옳지 않은 것은?

  1. 베어링 하중이 작다.
  2. 정·역회전이 가능하다.
  3. 토크 변동이 비교적 작다.
  4. 기동시나 저속 운전시 효율이 높다.
(정답률: 54%)
  • 베인모터는 구조적 특성상 기동 시나 저속 운전 시 내부 누설이 발생하여 효율이 낮아지는 단점이 있습니다.
    오답 노트
    베어링 하중, 정·역회전 가능 여부, 토크 변동의 최소화는 베인모터의 대표적인 장점입니다.
  • 내부 누설(Internal Leakage)이 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

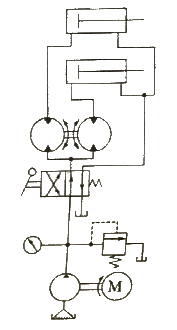

74. 그림과 같은 회로도는 크기가 같은 실린더로 동조하는 회로이다. 이 동조회로의 명칭으로 가장 적합한 것은?

  1. 래크와 피니언을 사용한 동조회로
  2. 2개의 유압모터를 사용한 동조회로
  3. 2개의 릴리프 밸브를 사용한 동조회로
  4. 2개의 유량제어 밸브를 사용한 동조회로
(정답률: 62%)
  • 제시된 회로도 를 보면, 중앙에 원 안에 삼각형이 2개 포함된 기호가 양옆으로 배치되어 있어 양방향 유압모터 2개를 사용한 동조회로임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 유압펌프에 있어서 체적효율이 90% 이고 기계효율이 80% 일 때 유압펌프의 전효율은?

  1. 23.7%
  2. 72%
  3. 88.8%
  4. 90%
(정답률: 73%)
  • 유압펌프의 전효율은 체적효율과 기계효율의 곱으로 계산합니다.
    ① [기본 공식] $n = \eta_{v} \times \eta_{m}$
    ② [숫자 대입] $n = 0.9 \times 0.8$
    ③ [최종 결과] $$n = 0.72$$ (즉, $72\%$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 작동유의 방청제로서 가장 적당한 것은?

  1. 실리콘유
  2. 이온화합물
  3. 에나멜화합물
  4. 유기산 에스테르
(정답률: 60%)
  • 유기산 에스테르는 윤활유 및 작동유에 첨가되어 금속 표면에 보호막을 형성함으로써 부식을 방지하고 산화를 막는 방청 특성을 부여합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 압력제어 밸브의 기호가 의미하는 것은?

  1. 정압 밸브
  2. 2-way 감압 밸브
  3. 릴리프 밸브
  4. 3-way 감압 밸브
(정답률: 69%)
  • 제시된 기호 에서 스프링에 의해 평상시 닫혀 있고, 설정 압력 이상이 되면 유체를 탱크로 바이패스시키는 점선 제어 라인 구조는 릴리프 밸브의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림과 같은 유압 잭에서 지름이 D2=2D1일 때 누르는 힘 F1과 F2의 관계를 나타난 색으로 옳은 것은?

  1. F2 = F1
  2. F2 = 2F1
  3. F2 = 4F1
  4. F2 = 8F1
(정답률: 77%)
  • 파스칼의 원리에 의해 밀폐된 유체 내의 압력은 모든 지점에서 동일하므로, 힘은 단면적에 비례하여 전달됩니다.
    ① [기본 공식]
    $$F_1 \times A_1 = F_2 \times A_2$$
    ② [숫자 대입]
    $$F_2 = F_1 \times \frac{\pi D_2^2 / 4}{\pi D_1^2 / 4} = F_1 \times \frac{(2D_1)^2}{D_1^2}$$
    ③ [최종 결과]
    $$F_2 = 4F_1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 펌프의 무부하 운전에 대한 장점이 아닌 것은?

  1. 작업시간 단축
  2. 구동동력 경감
  3. 유압유의 열화 방지
  4. 고장방지 및 펌프의 수명 연장
(정답률: 68%)
  • 펌프의 무부하 운전(공회전)은 시스템에 부하를 주지 않고 작동시키는 상태로, 구동 동력을 줄이고 유압유의 과열(열화)을 방지하며 기계적 마모를 줄여 수명을 연장하는 효과가 있습니다. 하지만 이는 실제 작업을 수행하지 않는 상태이므로 작업시간 단축과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 유압기기와 관련된 유체의 동역학에 관한 설명으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 유체의 속도는 단면적이 큰 곳에서는 빠르다.
  2. 유송이 작고 가는 관을 통과할 때 난류가 발생한다.
  3. 유송이 크고 가는 관을 통과할 때 층류가 발생한다.
  4. 점성이 없는 비압축성의 액체가 수평간을 흐를 때, 압력수두와 위치수두 및 속도수두의 함은 일정하다.
(정답률: 62%)
  • 베르누이 정리에 따라 점성이 없는 비압축성 유체가 흐를 때, 에너지 보존 법칙에 의해 압력수두, 위치수두, 속도수두의 합은 일정하게 유지됩니다.
    오답 노트
    유체의 속도는 단면적이 큰 곳에서는 느려집니다 (연속 방정식 $Q=AV$).
    유송이 작고 가는 관에서는 레이놀즈 수가 작아져 층류가 발생하며, 유송이 크고 가는 관에서는 난류가 발생하기 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 건설기계일반 및 플랜트배관

81. 교상용접(Soild-Sate Welding) 형식이 아닌 것은?

  1. 롤 용접
  2. 고온압접 용접
  3. 압출 용접
  4. 전자빔 용접
(정답률: 42%)
  • 교상용접(고상용접)은 재료를 녹이지 않고 물리적인 압력이나 마찰열을 이용하여 접합하는 방식입니다. 전자빔 용접은 고진공 상태에서 고에너지 전자빔을 충돌시켜 재료를 용융시켜 접합하는 융접 방식이므로 교상용접에 해당하지 않습니다.
    오답 노트
    롤 용접, 고온압접 용접, 압출 용접: 모두 물리적 압력을 활용하는 교상용접 방식임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 판재의 두께 6mm, 원통의 바깥지름 500mm인 원통의 마름질한 판뜨기의 길이[mm]의는 약 몇 얼마인가?

  1. 1532
  2. 1542
  3. 1552
  4. 1562
(정답률: 37%)
  • 원통형 판뜨기 길이는 판재의 두께를 고려하여 중립축 지름을 기준으로 원주 길이를 계산합니다.
    ① [기본 공식] $$L = (D - t) \times \pi$$
    ② [숫자 대입] $$L = (500 - 6) \times 3.14$$
    ③ [최종 결과] $$L = 1551.76 \approx 1552$$
  • L = π × D_중립
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 밀링작업에서 분할대를 사용하여 원주를 씩 등분하는 방법으로 옳은 것은?

  1. 18구멍짜리에서 15구멍씩 돌린다.
  2. 15구멍짜리에서 18구멍씩 돌린다.
  3. 36구멍짜리에서 15구멍씩 돌린다.
  4. 36구멍짜리에서 18구멍씩 돌린다.
(정답률: 37%)
  • 분할대에서 분할 구멍 수 $n$은 $\frac{40}{\text{등분수}}$로 계산합니다. 즉, $7\frac{1}{2}^{\circ}$ 등분은 $360 \div 7.5 = 48$등분을 의미합니다.
    ① [기본 공식] $$n = \frac{40}{N}$$
    ② [숫자 대입] $$n = \frac{40}{48} = \frac{5}{6}$$
    ③ [최종 결과] 분모가 6의 배수인 18구멍 분할판을 사용하면 $18 \times \frac{5}{6} = 15$구멍을 돌려야 하므로, 18구멍짜리에서 15구멍씩 돌리는 것이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 단조를 위한 재료의 가열법 중 틀린 것은?

  1. 너무 과열되지 않게 한다.
  2. 될수록 급격히 가열하여야 한다.
  3. 너무 장시간 가열하지 않도록 한다.
  4. 재료의 내외부를 균일하게 가열한다.
(정답률: 53%)
  • 단조 가열 시 급격하게 가열하면 재료의 내외부 온도 차이가 커져 열응력이 발생하고 균열이나 변형이 생길 수 있으므로, 서서히 균일하게 가열하는 것이 원칙입니다.
    오답 노트
    너무 과열되지 않게 한다, 너무 장시간 가열하지 않는다, 내외부를 균일하게 가열한다: 모두 재료의 성질 저하와 변형을 막기 위한 올바른 가열 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 주조에서 열점(hot spot)의 정의로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 유로의 확대부
  2. 응고가 가장 더딘 부분
  3. 유료 단면적이 가장 좁은 부분
  4. 주조시 가장 고온이 되는 부분
(정답률: 17%)
  • 열점은 주조 시 용융 금속과 주형 벽면이 직각으로 만나는 부분 등에서 냉각이 늦어져 국부적으로 고온이 유지되는 영역을 말하며, 결과적으로 응고가 가장 더딘 부분이 됩니다. 다만, 본 문제의 공식 정답은 유로의 확대부로 지정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 조립형 프레임이 주조 프레임과 비교할 때 장점이 아닌 것은?

  1. 무게가 1/4정도 감소된다.
  2. 파손된 프레임의 수리가 비교적 용이하다.
  3. 기계가공이나 설계 후 오차 수정이 용이하다.
  4. 프레임이 복잡하거나 무게가 비교적 큰 경우에 적합하다.
(정답률: 48%)
  • 조립형 프레임은 구조가 간단하고 무게가 비교적 작은 경우에 적합하며, 프레임이 복잡하거나 무게가 큰 경우에는 한 번에 성형하는 주조 프레임이 더 유리합니다.
    오답 노트
    무게가 1/4정도 감소된다, 파손된 프레임의 수리가 비교적 용이하다, 기계가공이나 설계 후 오차 수정이 용이하다: 모두 조립형 프레임의 실제 장점에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 측정기의 구조상에서 일어나는 오차로서 눈금 또는 불균일이나 마찰, 측정압 등의 변화 등에 의해 발생하는 오차는?

  1. 개인 오차
  2. 기기 오차
  3. 우연
  4. 불합리 오차
(정답률: 51%)
  • 측정기의 구조적 결함, 눈금의 불균일, 마찰, 측정압의 변화 등 기기 자체의 특성으로 인해 발생하는 오차는 기기 오차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 슈퍼 피니싱에 관한 내용으로 틀린 것은?

  1. 숫돌 길이는 일감 길이와 같은 것을 일반적으로 사용한다.
  2. 숫돌의 폭은 일감의 지름과 같은 정도의 것이 일반적으로 쓰인다.
  3. 원통의 외면, 내면, 평면을 다듬을 수 있으므로 많은 기계 부품의 정밀 다듬질에 응용된다.
  4. 접촉면적이 넓으므로 연삭작업에서 나타난 이송선, 숫돌이 떨림으로 나타난 자리는 완전히 없앨 수 있다.
(정답률: 31%)
  • 슈퍼 피니싱에서 숫돌의 폭은 일감의 지름과 같은 것이 아니라, 일반적으로 일감 지름의 $6 \sim 70\%$ 정도를 사용합니다.
    오답 노트
    숫돌 길이는 일감 길이와 동일하게 사용하며, 원통 외면/내면/평면 정밀 다듬질에 응용되고, 넓은 접촉면적으로 이송선과 떨림 자국을 제거하는 것이 맞습니다.
  • 숫돌의 폭(나비)은 공작물 지름의 60~70%
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 금속면에 크롬을 고온에서 확산 침투시키는 것을 크로마이징(cromizing)이라 한다. 이는 주로 어떤 성질을 향상시키기 위함인가?

  1. 인성
  2. 내식성
  3. 전연성
  4. 내충격성
(정답률: 50%)
  • 크로마이징은 금속 표면에 크롬을 확산 침투시켜 표면의 경도를 높이고, 특히 부식에 견디는 성질인 내식성을 향상시키기 위한 표면 경화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 방전가공에서 가장 기본적인 회로는?

  1. RC 회로
  2. 고전압법 회로
  3. 트랜지스터 회로
  4. 임펄스 발전시회로
(정답률: 44%)
  • 방전가공의 가장 기본적인 회로는 저항($R$)과 콘덴서($C$)를 조합하여 에너지를 충전하고 방전시키는 RC 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 불도저를 이용한 확토작업에서 작업거리(L) =100m, 전진속도(V1) = 10m/min, 후진 속도(V2) = 8m/min, 기어변환 소요시간 (t)=20 sec일 경우 1회 작업 사이클 시간(Cm)은 약 몇 min인가?

  1. 23
  2. 33
  3. 43
  4. 53
(정답률: 50%)
  • 불도저의 1회 작업 사이클 시간은 전진 시간, 후진 시간, 그리고 기어 변환 시간을 모두 합산하여 계산합니다.
    ① [기본 공식] $$C_{m} = \frac{L}{V_{1}} + \frac{L}{V_{2}} + t$$
    ② [숫자 대입] $$C_{m} = \frac{100}{10} + \frac{100}{8} + \frac{20}{60}$$
    ③ [최종 결과] $$C_{m} = 23.83$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 콘크리트를 구성하는 재료를 저장하고 소정의 배합 비율대로 계량하고 MIXER에 투입하여 요구되는 품질의 콘크리트를 생산하는 설비는?

  1. ASPHALT PLANT
  2. BATCHER PLANT
  3. CRUSHING PLANT
  4. CHEMICAL PLANT
(정답률: 59%)
  • 배처 플랜트(BATCHER PLANT)는 콘크리트 재료의 저장, 배합 비율 계량, 믹서 투입 과정을 통해 정해진 품질의 콘크리트를 생산하는 설비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 시가지의 큰 건물이나 구조물 등의 기초공사 작업 시, 회전식 버킷에 의해 지반을 천공하여, 소음과 진동이 작고 큰 지름의 깊은 구멍을 뚫는데 가장 적합한 굴착 기계는?

  1. 어스 드릴(earth drill)
  2. 굴삭기(excavator)
  3. 크레인(crane)
  4. 드래그 라인(drag line)
(정답률: 69%)
  • 어스 드릴(earth drill)은 회전식 버킷을 이용해 지반을 천공하는 기계로, 소음과 진동이 적어 시가지의 대형 건물 기초공사 시 깊은 구멍을 뚫는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 머캐덤 롤러는 차동장치를 갖고 있는데 차동장치를 사용하는 목적으로 가장 적합한 것은?

  1. 좌우 양륜의 회전속도를 일정하게 하기 위해서
  2. 커브에서 무리한 힘을 가하지 않고 선회하기 위해서
  3. 연약지반에서 차륜의 공회전을 방지하기 위해서
  4. 전륜과 후륜의 접지압을 같게 하기 위해서
(정답률: 52%)
  • 차동장치는 차량이 커브를 돌 때 좌우 바퀴의 회전 속도 차이를 허용하여, 무리한 힘을 가하지 않고 부드럽게 선회할 수 있도록 돕는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 건설기계에서 기관에서 윤활유의 역할이 아닌 것은?

  1. 밀봉 작용
  2. 냉각 작용
  3. 세척 작용
  4. 응착 작용
(정답률: 55%)
  • 기관 내 윤활유는 마찰 감소, 밀봉, 냉각, 세척 작용을 수행하지만, 물질을 서로 달라붙게 하는 응착 작용은 하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 1차 쇄석기(crusher)는 어느 것인가?

  1. 조(jaw) 쇄석기
  2. 콘(con) 쇄석기
  3. 로드 밀(rod mill) 쇄석기
  4. 해머 밀(hammer mill) 쇄석기
(정답률: 68%)
  • 쇄석 공정은 단계별로 구분되며, 가장 먼저 거친 암석을 분쇄하는 1차 쇄석기에는 조(jaw) 쇄석기가 사용됩니다.
    오답 노트
    콘(con) 쇄석기: 주로 2차 쇄석에 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 모터 그레이더가 가장 효과적으로 할 수 있는 작업은?

  1. 산지 개간 작업
  2. 절개지 확장 굴삭
  3. 적재 작업
  4. 제설 작업
(정답률: 54%)
  • 모터 그레이더는 바퀴 사이에 회전날(블레이드)이 장착되어 있어, 지면의 평탄 작업이나 도로 위의 파편 및 제설 작업에 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 공기 압축기에 관한 설명으로 틀린 것은?

  1. 공기 압축기는 구동유닛, 압축유닛 그 밖의 부품으로 구성되어 있다.
  2. 공기 압축기는 착암기, 바이브레이터 등의 동력이 되는 압축공기를 만드는 기계이다.
  3. 압축유닛은 압축기를 작동시키는 동력을 공급하는 주요부로서 가솔린기관 또는 디젤기관에 사용된다.
  4. 일반적으로 공기 압축기는 현장에 설치하여 놓은 고정식과 자유로이 이동시킬 수 있는 이동식이 있다.
(정답률: 50%)
  • 가솔린기관 또는 디젤기관을 통해 압축기를 작동시키는 동력을 공급하는 부분은 압축유닛이 아니라 구동유닛입니다.
    오답 노트
    압축유닛: 공기를 실제로 압축하는 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 카운터 밸런스 지게차의 마스트 후경각의 범위로 가장 알맞은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 5 ~ 10도
  2. 15 ~ 20도
  3. 25 ~ 30도
  4. 30 ~ 35도
(정답률: 33%)
  • 카운터 밸런스 지게차의 마스트 각도 범위 중 5 ~ 10도는 일반적으로 전경각의 범위에 해당합니다. 다만, 본 문제는 공식 정답을 기준으로 5 ~ 10도로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 오스테나이트 스레인리스강의 설명으로 틀린 것은?

  1. 18-8 스테인리스강으로 통용된다.
  2. 비자성체이며 열처리하여도 경화되지 않는다.
  3. 저온에서는 취성이 크며 크리프강도가 낮다.
  4. 인장강도에 비하여 낮은 내력을 가지며, 가공 경화성이 높다.
(정답률: 54%)
  • 오스테나이트 스테인리스강은 FCC 구조를 가지므로 저온에서도 충격 값이 높고 취성이 발생하지 않는 특성이 있습니다.
    오답 노트
    18-8 스테인리스강: Cr 18%, Ni 8% 함유한 대표적 오스테나이트강이 맞음
    비자성체: 기본적으로 자성이 없으며 열처리로 경화되지 않음이 맞음
    가공 경화성: 내력이 낮으나 가공 시 경화가 잘 일어나는 특성이 맞음
  • 저온 취성(brittleness) 현상이 거의 발생하지 않고 우수한 인성을 유지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
