생산자동화산업기사 필기 기출문제복원 (2013-03-10)

생산자동화산업기사
(2013-03-10 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 수퍼 피니싱(super finishing)의 특징과 거리가 먼 것은?

  1. 진폭이 수 mm 이고 진동수가 매분 수백에서 수천의 값을 가진다.
  2. 가공열의 발생이 적고 가공 변질층도 작으므로 가공면 특성이 양호하다.
  3. 다듬질 표면은 마찰계수가 작고, 내마멸성, 내식성이 우수하다.
  4. 입도가 비교적 크고, 경한 숫돌에 고압으로 가압하여 연마하는 방법이다.
(정답률: 73%)
  • 입도가 비교적 크고, 경한 숫돌에 고압으로 가압하여 연마하는 방법은 수퍼 피니싱과 거리가 먼 것이다. 이 방법은 입도가 큰 숫돌을 사용하고, 고압으로 가압하여 연마하는 방법으로 진폭이 크고 진동수가 높은 수퍼 피니싱과는 다른 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 드릴 작업에서 너트나 볼트 머리에 접하는 면을 편평하게 하여, 그 자리를 만드는 작업은?

  1. 카운터 싱킹
  2. 스폿 페이싱
  3. 태핑
  4. 리밍
(정답률: 70%)
  • 스폿 페이싱은 드릴 작업에서 너트나 볼트 머리에 접하는 면을 편평하게 만드는 작업입니다. 이는 나사를 조이거나 풀 때 너트나 볼트가 올바르게 고정되도록 하기 위해 필요합니다. 카운터 싱킹은 나사 구멍에 나사 머리가 침투할 수 있도록 하는 작업이며, 태핑은 내부 나사를 만드는 작업, 리밍은 구멍의 지름을 확장시키는 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 투영기에 의해 측정을 할 수 있는 것은?

  1. 진원도 측정
  2. 진직도 측정
  3. 각도 측정
  4. 원주 흔들림 측정
(정답률: 60%)
  • 투영기는 빛을 이용하여 물체를 화면에 투사하는 기기입니다. 이 때, 빛의 투사 각도를 조절하여 물체의 각도를 측정할 수 있습니다. 따라서 투영기에 의해 측정할 수 있는 것은 "각도 측정"입니다. 다른 보기들은 투영기로 측정할 수 없는 것들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 밀링 작업에서 스핀들의 앞면에 있는 24 구멍의 직접 분할판을 사용하여 분할하며 이때 웜을 아래로 내려 스핀들의 웜 휠과 물림을 끊는 분할법은?

  1. 간접 분할법
  2. 직접 분할법
  3. 차동 분할법
  4. 단식 분할법
(정답률: 80%)
  • 직접 분할법은 스핀들 앞면에 있는 24 구멍의 직접 분할판을 사용하여 분할하는 방법으로, 웜을 아래로 내려 스핀들의 웜 휠과 물림을 끊는 방법입니다. 이 방법은 간단하고 정확하며 분할 시간이 짧아 생산성이 높은 장점이 있습니다. 따라서 밀링 작업에서는 주로 직접 분할법을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 선반의 규격을 가장 잘 나타낸 것은?

  1. 선반의 총 중량과 원동기의 마력
  2. 깎을 수 있는 일감의 최대지름
  3. 선반의 높이와 베드의 길이
  4. 주축대의 구조와 베드의 길이
(정답률: 64%)
  • 선반의 규격은 깎을 수 있는 일감의 최대지름이 가장 중요한 요소이다. 이는 선반의 작업 가능한 범위를 결정하기 때문이다. 다른 요소들은 선반의 안정성과 작업 효율성에 영향을 미치지만, 깎을 수 있는 일감의 최대지름은 선반의 작업 가능한 한계를 결정하는 가장 중요한 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 작업장에서 무거운 짐을 들고 운반 작업을 할 때의 설명으로 부적합한 것은?

  1. 짐은 가급적 몸 가까이 가져온다.
  2. 가능한 상체를 곧게 세우고 등을 반듯이 하여 들어올린다.
  3. 짐을 들어 올릴 때 충격이 없어야 한다.
  4. 짐은 무릎을 굽힌 자세에서 들고 편 자세에서 내려 놓는다.
(정답률: 87%)
  • "짐은 무릎을 굽힌 자세에서 들고 편 자세에서 내려 놓는다."가 부적합한 설명이다. 이는 올바른 들고 내리기 방법이 아니며, 등과 허리에 부담을 줄 수 있다. 올바른 방법은 "짐은 가능한 몸 가까이 가져오고, 상체를 곧게 세우고 등을 반듯이 하여 들어올린다. 짐을 들어 올릴 때 충격이 없어야 한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 나사의 피치나 나사산의 반각과 유효지름 등을 광학적으로 쉽게 측정할 수 있는 것은?

  1. 공구현미경
  2. 오토콜리메이터
  3. 촉짐식 측정기
  4. 옵티컬 플랫
(정답률: 49%)
  • 공구현미경은 고정밀 측정을 위한 광학계 기기로, 렌즈와 빛을 이용하여 작은 물체의 표면을 확대하여 관찰할 수 있습니다. 따라서 나사의 피치나 나사산의 반각, 유효지름 등을 광학적으로 쉽게 측정할 수 있습니다. 다른 보기들은 측정 방법이나 원리가 다르기 때문에 이와 같은 측정에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 구성인선(built up edge) 방지대책으로 잘못된 것은?

  1. 이송량을 감소시키고 절삭깊이를 깊게 한다.
  2. 공구경사각을 크게 주고 고속절삭을 실시한다.
  3. 세라믹 공구(ceramic tool)를 사용하는 것이 좋다.
  4. 공구면의 마찰계수를 감소시켜 칩의 흐름을 원활하게 한다.
(정답률: 71%)
  • 이송량을 감소시키고 절삭깊이를 깊게 한다는 것은 구성인선 형성을 막기 위해 절삭속도를 줄이고, 칩의 두께를 얇게 만들어서 칩이 쌓이지 않도록 하는 것입니다. 따라서 이 보기가 잘못된 것이 아닙니다. 공구경사각을 크게 주고 고속절삭을 실시하는 것도 구성인선 방지에 효과적인 방법 중 하나입니다. 세라믹 공구를 사용하는 것이 좋다는 것과 공구면의 마찰계수를 감소시켜 칩의 흐름을 원활하게 한다는 것도 구성인선 방지에 효과적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 수기가공 시 작업안전 수칙에 맞는 것은?

  1. 드라이버의 날 끝은 뾰족한 것이어야 하며, 이가 빠지거나 동그랗게 된 것은 사용 않는다.
  2. 정을 잡은 손은 힘을 주고 처음에는 가볍게 때리고 점차 힘을 가하도록 한다.
  3. 스패너는 가급적 손잡이가 짧은 것을 사용하는 것이 좋으며, 스패너의 자루에 파이프 등을 연결하여 사용하는 것이 좋다.
  4. 톱날은 틀에 끼워 두세 번 사용한 후 다시 조정을 하고 절단한다.
(정답률: 54%)
  • 작업안전 수칙 중에서 "톱날은 틀에 끼워 두세 번 사용한 후 다시 조정을 하고 절단한다."가 올바른 것은, 톱날이 사용될 때마다 조정이 필요한데, 이는 톱날이 무리하게 부담을 받아 변형되거나 손상될 수 있기 때문이다. 따라서 톱날을 사용하기 전에는 항상 조정을 해야 하며, 일정한 간격으로 조정을 반복해야 한다. 이렇게 함으로써 톱날의 수명을 연장하고 안전한 작업을 보장할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. +4μm의 오차가 있는 호칭치수 30 mm의 게이지 블록과 다이얼게이지를 사용하여 비교 측정한 결과 30.274mm를 얻었다면 실제치수는?

  1. 30.278 mm
  2. 30.270 mm
  3. 30.266 mm
  4. 30.282 mm
(정답률: 64%)
  • 실제치수는 30.278 mm이다.

    게이지 블록과 다이얼게이지는 모두 4μm의 오차가 있기 때문에, 측정값에는 8μm의 오차가 발생한다. 따라서, 측정값인 30.274mm에서 0.008mm(=8μm)을 더하면 실제치수인 30.278mm를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 나이컬럼형 밀링머신에서 테이블의 상하 이동거리가 40 mm 이고, 새들의 전후 이동거리는 200 mm 라면 호칭번호는 몇 번에 해당하는가? (단, 테이블의 좌우 이동거리는 550 mm 이다.)

  1. 1번
  2. 2번
  3. 3번
  4. 4번
(정답률: 56%)
  • 나이컬럼형 밀링머신의 호칭번호는 "테이블의 좌우 이동거리/100" 으로 결정된다. 따라서 이 문제에서는 550/100 = 5.5 이므로, 호칭번호는 5번이 된다. 하지만, 새들의 전후 이동거리가 200 mm 이므로, 이 기능을 활용하기 위해서는 적어도 20cm 이상의 이동거리가 필요하다. 따라서, 이 기능을 활용하기 위해서는 호칭번호가 6번 이상이어야 한다. 따라서 정답은 "1번"이 아닌 "2번"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초경합금 공구에 내마모성과 내열성을 향상시키기 위하여 피복하는 재질이 아닌 것은?

  1. TiC
  2. TiAI
  3. TiN
  4. TiCN
(정답률: 71%)
  • 정답은 "TiAI"입니다. "TiC", "TiN", "TiCN"은 모두 초경합금 공구에 내마모성과 내열성을 향상시키기 위해 피복하는 재질로 사용됩니다. 그러나 "TiAI"는 초경합금 공구에 사용되는 재질 중 하나이지만, 피복재로 사용되지 않습니다. 대신, 초경합금 공구의 기본 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전기도금과 반대 현상을 이용한 가공으로 알루미늄 소재 등 거울과 같이 광택 있는 가공 면을 비교적 쉽게 가공할 수 있는 것은?

  1. 방전가공
  2. 전해연마
  3. 액체호닝
  4. 레이저가공
(정답률: 66%)
  • 전해연마는 전기적인 방법으로 알루미늄 소재의 표면을 연마하여 광택을 내는 가공 방법이다. 이 방법은 전기적인 반대 현상을 이용하여 알루미늄 소재의 표면에 전해진 전기를 이용하여 연마를 하기 때문에 비교적 쉽게 광택 있는 가공 면을 만들 수 있다. 따라서 알루미늄 소재 등 거울과 같이 광택 있는 가공 면을 만들어야 할 때 전해연마를 이용하는 것이 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 기어를 절삭하는 공작기계는?

  1. 호빙 머신
  2. CNC 선반
  3. 지그 그라인딩 머신
  4. 래핑 머신
(정답률: 72%)
  • 기어를 절삭하는 공작기계는 "호빙 머신"입니다. 호빙 머신은 회전하는 작업물 위에 회전하는 칼날을 이용하여 기어의 치수와 형상을 정밀하게 가공할 수 있는 기계입니다. CNC 선반은 회전체를 가공하는데 사용되며, 지그 그라인딩 머신은 정밀한 가공이 필요한 작업물을 가공하는데 사용되며, 래핑 머신은 표면을 연마하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 광물섬유를 화학적으로 처리하여 원액에 80% 정도의 물을 혼합하여 사용하며, 점성이 낮고 비열과 냉각효과가 큰 절삭유는?

  1. 지방질 유
  2. 광유
  3. 유화유
  4. 수용성 절삭유
(정답률: 77%)
  • 광물섬유를 화학적으로 처리하여 원액에 80% 정도의 물을 혼합하여 사용하는 것은 절삭유의 점성을 낮추기 위한 것입니다. 또한 비열과 냉각효과가 큰 이유는 수용성 절삭유는 물과 잘 혼합되기 때문입니다. 따라서, 보기 중에서 수용성 절삭유가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 3침법이란 수나사의 무엇을 측정하는 방법인가?

  1. 골지름
  2. 피치
  3. 유효지름
  4. 바깥지름
(정답률: 80%)
  • 3침법은 수나사의 유효지름을 측정하는 방법입니다. 유효지름은 나사의 실제 지름으로, 골지름보다는 작은 값입니다. 따라서 골지름이나 바깥지름으로 측정하면 정확한 값을 얻을 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 주축이 수평이며 컬럼, 니이, 테이블 및 오버 암 등으로 되어 있고 새들위에 선회대가 있어 테이블을 수평면 내에서 임의의 각도로 회전할 수 있는 밀링 머신은?

  1. 모방밀링머신
  2. 만능밀링머신
  3. 나사밀링머신
  4. 수직밀링머신
(정답률: 78%)
  • 주축이 수평이며 회전 가능한 선회대가 있어 테이블을 임의의 각도로 회전할 수 있는 밀링 머신은 모든 종류의 형태를 가공할 수 있기 때문에 "만능밀링머신"이라고 부릅니다. 다른 보기들은 특정한 형태의 가공에 특화된 머신들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반 작업에서 공구 절인의 선단에서 바이트 밑면에 평행한 수평면과 경사면이 형성하는 각도는?

  1. 여유각
  2. 측면 절인각
  3. 측면 여유각
  4. 경사각
(정답률: 70%)
  • 정답은 "경사각"입니다. 이유는 바이트 밑면과 수평면이 이루는 각도를 경사각이라고 하기 때문입니다. 즉, 선단에서 바이트를 절인 후 바이트 밑면과 수평면이 이루는 각도가 경사각이 됩니다. 다른 보기들은 선반 작업에서 사용되는 용어이지만, 이 문제에서는 바이트 밑면과 수평면이 이루는 각도를 묻고 있기 때문에 경사각이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 센터리스 연삭기의 장·단점에 대한 설명 중 틀린 것은?

  1. 센터가 필요하지 않아 센터 구멍을 가공할 필요가 없고, 속이 빈 가공물을 연삭할 때 편리하다.
  2. 긴 홈이 있는 가공물이나 대형 또는 중량물의 연삭이 가능하다.
  3. 연삭숫돌 폭보다 넓은 가공물을 플랜지 컷 방식으로 연삭하 수 없다.
  4. 연삭숫돌의 폭이 크므로, 연삭숫돌 지름의 마멸이 적고 수명이 길다.
(정답률: 78%)
  • "연삭숫돌 폭보다 넓은 가공물을 플랜지 컷 방식으로 연삭하 수 없다."가 틀린 설명입니다.

    센터리스 연삭기는 센터가 필요하지 않아 센터 구멍을 가공할 필요가 없고, 속이 빈 가공물을 연삭할 때 편리합니다. 또한, 긴 홈이 있는 가공물이나 대형 또는 중량물의 연삭이 가능합니다. 연삭숫돌의 폭이 크므로, 연삭숫돌 지름의 마멸이 적고 수명이 길다는 장점도 있습니다. 하지만, 연삭숫돌 폭보다 넓은 가공물을 플랜지 컷 방식으로 연삭하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연삭숫돌의 자생작용이 잘되지 않아 입자가 납작해져서 날이 둔화되는 무딤 현상은?

  1. 글레이징(glazing)
  2. 로딩(loading)
  3. 드레싱(dressing)
  4. 트리잉(truing)
(정답률: 73%)
  • 글레이징은 연삭숫돌의 자생작용이 잘되지 않아 입자가 납작해져서 날이 둔화되는 현상을 말합니다. 이는 연삭숫돌의 표면에 물질이 쌓여서 발생하는데, 이 물질은 연삭과정에서 제거되어야 합니다. 따라서 글레이징을 방지하기 위해서는 연삭숫돌의 표면을 깨끗하게 유지하고, 필요에 따라 드레싱(dressing)이나 트리잉(truing)을 해주어야 합니다. 로딩(loading)은 연삭과정에서 연마입자가 연마물질로 채워져서 연마능력이 떨어지는 현상을 말하며, 글레이징과 비슷하지만 원인이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 기계구조용 합금강 강재 중 크로뮴 몰리브데넘 강에 해당하는 것은?

  1. SMn
  2. SMnC
  3. SCr
  4. SCM
(정답률: 78%)
  • 크로뮴 몰리브데넘 강은 SCM(Silicon Chromium Molybdenum steel)으로 알려져 있습니다. SCM 강은 고강도, 내식성, 내열성, 내부식성 등의 우수한 물성을 가지고 있어 기계구조용 합금강 강재로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 투상도는 제 3각법 정투상도이다. 우측면도로 가장 적합한 것은?

(정답률: 59%)
  • 우측면도는 정면과 측면을 동시에 보여주는 도면이다. 이에 따라 제 3각법 정투상도에서 보여지는 모습과 가장 유사한 것은 "" 이다. 이유는 이 보기가 정면과 측면을 동시에 보여주며, 제 3각법 정투상도에서 보여지는 모습과 가장 유사하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 제 3각법으로 투상되는 그림과 같은 투상도의 좌측면도로 가장 적합한 것은?

(정답률: 60%)
  • 정답은 ""입니다.

    이유는 이 그림이 제 3각법으로 투상되었기 때문입니다. 제 3각법은 원근법의 한 종류로, 물체의 선분을 두 점에서 만나는 평면에 수직으로 선을 그어 그 선분을 연장한 점에서 만나는 평면에 투영하는 방법입니다. 이 방법으로 투상된 그림은 실제 물체의 왜곡된 모습을 보여줍니다.

    따라서, 이 그림의 좌측면도는 실제 물체의 왜곡된 모습을 잘 보여주는 ""이 가장 적합합니다. 다른 보기들은 물체의 왜곡된 모습을 제대로 보여주지 않거나, 너무 단순화된 모습을 보여주기 때문에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 입체도를 화살표 방향에서 본 투상도로 가장 적합한 것은?

(정답률: 92%)
  • 정답은 "" 입니다. 이유는 그림에서 보이는 입체도를 화살표 방향에서 본 투상도를 그리면, 가장 유사한 모양이 "" 이기 때문입니다. 다른 보기들은 각각의 면이나 각도가 다르기 때문에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 어떤 치수가 일 때 치수 공차는 얼마인가?

  1. 0.023
  2. 0.035
  3. 0.047
  4. 0.012
(정답률: 88%)
  • 주어진 치수는 25.000 mm 이다. 이 치수의 공차는 0.047 mm 이다. 이유는 치수 공차는 일반적으로 치수의 10분의 1 이하로 설정되기 때문이다. 따라서 25.000 mm 의 10분의 1 은 2.500 mm 이고, 이 값의 절반인 0.025 mm 보다 큰 값인 0.047 mm 가 치수 공차로 설정된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 도면에서 다음에 열거한 선이 같은 장소에 중복되었다. 어느 선으로 표시하여야 하는가?

  1. 무게중심선
  2. 중심선
  3. 치수 보조선
  4. 절단선
(정답률: 77%)
  • 도면에서 중복된 선은 절단선으로 표시해야 합니다. 이는 도면에서 부품의 내부 구조를 보여주기 위해 사용되는 선으로, 부품을 가로질러 잘라서 내부를 보여주는 역할을 합니다. 따라서 중복된 부분을 절단하여 내부를 보여주기 위해 절단선으로 표시해야 합니다. 다른 보기들은 부품의 크기나 위치를 나타내는 보조적인 역할을 하지만, 중복된 부분을 해결하기 위해서는 절단선이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 가공방법의 기호를 옳게 나타낸 것은?

  1. 브로칭 가공 - BR
  2. 스크레이핑 다듬질 - SB
  3. 래핑 다듬질 - BR
  4. 평면 연삭 가공 – GBS
(정답률: 72%)
  • 브로칭 가공은 BR로 표기한다. 이는 브로칭 기계를 사용하여 작업하는 가공 방법이기 때문이다. 브로칭 기계는 다양한 형태의 구멍이나 홈을 정밀하게 가공할 수 있는 기계로, 작업물을 고정하고 브로치(날)를 이용하여 점진적으로 깊게 가공하는 방식으로 작동한다. 따라서 BR은 브로칭 가공을 의미한다. 스크레이핑 다듬질(SB), 래핑 다듬질(LB), 평면 연삭 가공(GBS)은 각각 스크레이핑, 래핑, 평면 연삭 기계를 사용하여 작업하는 가공 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 나사의 종류를 표시하는 다음 기호 중에서 미터 사다리꼴나사를 표시하는 것은?

  1. R
  2. M
  3. Tr
  4. UNC
(정답률: 84%)
  • Tr은 미터 사다리꼴나사를 나타내는 기호이다. R은 라운드나사, M은 미리메터나사, UNC는 미국표준나사를 나타내는 기호이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 주 MMC(최대실체조건) 원리가 적용될 수 있는 기하공차는?

  1. 진원도
  2. 위치도
  3. 원주 흔들림
  4. 원통도
(정답률: 44%)
  • MMC(최대실체조건) 원리는 도형의 위치나 방향을 바꾸지 않고 크기를 조절하여 최대한 큰 도형을 만들 수 있는 원리입니다. 따라서 위치나 방향이 중요한 기하공차에서는 MMC 원리가 적용되지 않습니다. 그러나 위치도는 크기만 조절하면 되기 때문에 MMC 원리가 적용될 수 있습니다. 따라서 정답은 "위치도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스플릿 테이퍼 핀의 호칭 방법으로 옳게 나타낸 것은?

  1. 규격 명칭, 호칭지름×호칭길이, 재료, 지정사항
  2. 규격 명칭, 등급, 호칭지름×호칭길이, 재료
  3. 규격 명칭, 재료, 호칭지름×호칭길이, 등급
  4. 규격 명칭, 재료, 호칭지름×호칭길이, 지정사항
(정답률: 46%)
  • 스플릿 테이퍼 핀의 호칭 방법은 "규격 명칭, 호칭지름×호칭길이, 재료, 지정사항"이다. 이는 스플릿 테이퍼 핀의 규격을 나타내는 명칭, 핀의 지름과 길이를 나타내는 호칭, 핀이 만들어진 재료, 그리고 추가적인 지정사항을 포함하고 있기 때문이다. 이 방법은 핀의 크기와 재료 등을 명확하게 표시하여 제조 및 사용자들이 쉽게 구분할 수 있도록 도와준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 1kW의 동력을 일의 단위로 나타내면 얼마인가?

  1. 98 kgf·m/s
  2. 102 kgf·m/s
  3. 112 kgf·m/s
  4. 130 kgf·m/s
(정답률: 67%)
  • 1kW는 1초 동안 1,000J의 일을 할 수 있는 능력을 의미한다. 일의 단위는 kgf·m/s이므로, 1,000J를 kgf·m/s로 변환해야 한다. 이를 계산하면 1,000J / 9.81m/s^2 = 102 kgf·m/s가 된다. 따라서 정답은 "102 kgf·m/s"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 밀폐된 액체의 경우 가해진 압력은 그 크기가 변함없이 액체 내의 모든 곳에 똑같은 크기로 전달되는 원리는?

  1. 베르누이의 원리
  2. 파스칼의 원리
  3. 보일-샤를의 원리
  4. 질량보존의 원리
(정답률: 79%)
  • 파스칼의 원리는 액체나 기체가 밀폐된 용기 안에서 가해지는 압력은 그 크기가 변함없이 용기 내의 모든 곳에 똑같은 크기로 전달된다는 원리입니다. 이는 액체 분자들이 서로 밀접하게 접촉하고 있기 때문에 압력이 전파될 때 다른 분자들과 충돌하여 전파되는 것입니다. 따라서 액체 내의 어떤 한 지점에 가해진 압력은 그 지점에서부터 일정한 크기로 전파되어 액체 내의 모든 지점에 똑같은 압력이 가해지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 압력 10 kgf/cm2를 SI 단위계로 나타낸 것은?

  1. 100 kPa
  2. 980 kPa
  3. 980 MPa
  4. 100 MPa
(정답률: 73%)
  • 정답은 "980 kPa"이다.

    1 kgf/cm2는 1 bar와 같으며, 1 bar는 100 kPa와 같다. 따라서 10 kgf/cm2는 10 바와 같으며, 이는 10 × 100 kPa = 1000 kPa = 1 MPa와 같다. 따라서 "980 kPa"가 정답이고, "980 MPa"와 "100 MPa"는 너무 큰 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 같은 크기의 두 힘이 한 물체에 작용할 때 합력의 크기가 가장 큰 것은?

(정답률: 75%)
  • 합력의 크기는 두 힘의 크기의 합과 같다. 따라서 합력이 가장 크려면 두 힘의 크기가 모두 최대여야 한다. ""은 두 힘이 같은 크기이므로, 합력이 가장 크다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 길이를 일정하게 하고 도선의 반지름을 2배로 늘리면 저항은 어떻게 되는가?

  1. 1/4로 감소
  2. 1/2로 감소
  3. 2배로 증가
  4. 4배로 증가
(정답률: 61%)
  • 도선의 저항은 길이와 반지름에 비례하고, 반지름의 제곱에 반비례한다. 따라서 길이를 일정하게 유지하고 반지름을 2배로 늘리면, 저항은 반지름의 제곱에 비례하여 4배로 감소한다. 따라서 정답은 "1/4로 감소"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 직경 30mm, 높이 20mm의 원기둥에 한 변의 길이가 10mm인 정사각형 구멍이 관통되어 있을 때 체적은 몇 mm3 인가? (단, π는 3.14로 한다.)

  1. 2200
  2. 12130
  3. 13310
  4. 16130
(정답률: 68%)
  • 원기둥의 체적은 πr2h 이므로, 반지름이 15mm, 높이가 20mm인 원기둥의 체적은 다음과 같다.

    V = πr2h = 3.14 x 152 x 20 = 14130 (mm3)

    하지만, 정사각형 구멍이 관통되어 있으므로 이 부분의 체적을 빼주어야 한다. 구멍의 체적은 한 변의 길이가 10mm 이므로, 체적은 10 x 10 x 20 = 2000 (mm3) 이다.

    따라서, 전체 원기둥의 체적에서 구멍의 체적을 빼면 다음과 같다.

    V = 14130 - 2000 = 12130 (mm3)

    따라서, 정답은 "12130" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 질량 6 kg 인 어떤 물체가 힘을 받아 3 m/s2 만큼 가속되었다. 이 물체에 가해진 힘을 구하면?

  1. 2 N
  2. 18 N
  3. 36 N
  4. 54 N
(정답률: 88%)
  • 뉴턴의 제 2 법칙에 따라, 힘은 질량과 가속도의 곱과 같다. 따라서, 가해진 힘은 다음과 같이 계산할 수 있다.

    힘 = 질량 x 가속도
    힘 = 6 kg x 3 m/s^2
    힘 = 18 N

    따라서, 이 물체에 가해진 힘은 18 N이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 20 kgf의 힘을 가하여 원형 핸드를 돌릴 때 발생한 토크가 10kgf·m 이었다면 이 핸들의 직경은?

  1. 5cm
  2. 10cm
  3. 50cm
  4. 100cm
(정답률: 32%)
  • 토크(Torque)는 힘(F)과 반지름(r)의 곱으로 나타낼 수 있습니다. 즉, T = F x r 입니다. 따라서 이 문제에서는 20kgf의 힘을 가했을 때 10kgf·m의 토크가 발생했다는 것이므로, 10 = 20 x r 이 됩니다. 이를 정리하면 r = 0.5m = 50cm 가 됩니다. 따라서 정답은 "50cm"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 110V용 전기 모텅에 5A의 전류가 흐르고 있다. 이 전기 모터를 2시간 동안 작동시켰을 때의 소비 전력량은 얼마인가?

  1. 1.1 kWh
  2. 2.1 kWh
  3. 3.1 kWh
  4. 4.1 kWh
(정답률: 72%)
  • 전류(I) = 5A, 전압(V) = 110V, 작동시간(t) = 2시간
    전력(P) = 전류(I) x 전압(V) = 5A x 110V = 550W
    소비 전력량(E) = 전력(P) x 작동시간(t) = 550W x 2시간 = 1100Wh = 1.1kWh
    따라서 정답은 "1.1 kWh"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 가위로 물체를 자르거나 전단기로 철판을 절단 할 경우에 주로 생기는 응력은?

  1. 인장응력
  2. 압축응력
  3. 전단응력
  4. 비틀림응력
(정답률: 89%)
  • 가위로 물체를 자르거나 전단기로 철판을 절단할 때, 물체의 두 부분이 서로 상대적으로 이동하면서 발생하는 응력을 전단응력이라고 합니다. 따라서 정답은 "전단응력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

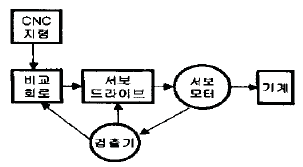

41. 다음 그림에서 서보기구의 제어방식으로 맞는 것은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 하이브리드 방식
(정답률: 58%)
  • 정답은 "반폐쇄회로 방식"입니다. 이 방식은 서보기구의 위치를 제어하기 위해 펄스 신호를 사용하는 방식으로, 펄스 신호의 폭과 주기를 조절하여 위치를 제어합니다. 이 방식은 개방회로 방식보다 정확도가 높고, 폐쇄회로 방식보다는 구현이 간단하며 안정성이 높습니다. 하이브리드 방식은 반폐쇄회로 방식과 개방회로 방식을 혼합한 방식으로, 둘의 장점을 결합한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 서보 모터에 사용되고 있는 회전 속도 검출기로 적합하지 않는 것은?

  1. 인코더
  2. 타코 제너레이터
  3. 리밋스위치
  4. 리졸버
(정답률: 81%)
  • 리밋스위치는 서보 모터의 회전 속도를 검출하는데 사용되지 않습니다. 리밋스위치는 서보 모터의 위치 제어를 위해 사용되며, 서보 모터가 움직일 수 있는 범위를 제한하는 역할을 합니다. 따라서, 회전 속도 검출기로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 서보공압장치의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 실린더 이동 속도가 빠르다.
  2. 표준품 실린더를 사용하기 때문에 행정거리의 조절이 어렵다.
  3. 높은 위치 정밀도를 구현할 수 있다.
  4. 구도장치가 견고하다.
(정답률: 67%)
  • "표준품 실린더를 사용하기 때문에 행정거리의 조절이 어렵다."는 서보공압장치의 특징과는 맞지 않는 설명이다. 이유는 표준품 실린더는 행정거리를 조절할 수 있는 부속품들이 다양하게 제공되기 때문에 행정거리의 조절이 어렵지 않다. 따라서 이 보기가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음의 관계식 중 옳지 않은 것은?

(정답률: 55%)
  • ""이 옳지 않은 관계식이다. 이유는 분모에 있는 (1 - r)이 0이 되는 경우가 있기 때문이다. 이 경우 분모가 0이 되어 정의되지 않는다. 따라서 이 관계식은 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 가변 용량형이면서 양방향 유동인 유압펌프의 기호는?

(정답률: 81%)
  • 정답은 ""이다. 이유는 가변 용량형이면서 양방향 유동인 유압펌프의 기호는 "V" 모양으로 표시되며, ""이 그에 해당한다. "A" 모양은 고정 용량형, "B" 모양은 단방향 유동형, "C" 모양은 고정 용량형이면서 양방향 유동형을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 제어계에 있어서 제어량을 지배하기 위해서 제어 대상에 가하는 양은?

  1. 기준압력
  2. 동작신호
  3. 제어량
  4. 조작량
(정답률: 73%)
  • 제어 대상에 가하는 양을 조절하여 제어량을 지배하기 때문에 정답은 "조작량"입니다. 기준압력은 제어 대상의 상태를 측정하는 값이며, 동작신호는 제어 장치가 제어 대상에게 보내는 신호입니다. 제어량은 제어 대상에 가해지는 입력 신호의 크기를 나타내며, 이를 조절하여 제어 대상의 상태를 조절합니다. 따라서 제어량을 조절하기 위해 가해지는 양을 조작량이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 전압, 주파수를 제어량으로 하고 목표값을 장시간 일정하게 유지하도록 하는 제어는?

  1. 추종제어
  2. 비율제어
  3. 자동조정
  4. 서보기구
(정답률: 76%)
  • 자동조정은 전압, 주파수와 같은 제어량을 사용하여 시스템의 목표값을 일정하게 유지하는 제어 방법입니다. 이는 시스템의 변화에 따라 자동으로 조정되므로 안정적인 운전이 가능합니다. 따라서 이 문제에서는 자동조정이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 PLC에서 사용하는 프로그래밍 방식이 아닌 것은?

  1. 래더 다이어그램
  2. 명령어
  3. 순서도
  4. 클램프
(정답률: 73%)
  • PLC에서 사용하는 프로그래밍 방식은 래더 다이어그램, 명령어, 순서도이다. 클램프는 PLC에서 사용하는 프로그래밍 방식이 아니며, 클램프는 PLC의 하드웨어 구성 요소 중 하나로, 입력 신호나 출력 신호를 고정시키는 역할을 한다. 따라서 정답은 "클램프"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 제어계의 응답이 빠르지 않지만 잔류편차를 없앨 수 있는 장점을 가지는 제어동작은?

  1. 비례제어
  2. 적분제어
  3. 미분제어
  4. 비례적분미분제어
(정답률: 70%)
  • 적분제어는 오차를 누적하여 계산하기 때문에 초기에는 응답이 느리지만 시간이 지남에 따라 잔류편차를 없앨 수 있는 장점을 가지고 있습니다. 따라서, 이 문제에서 제시된 조건에 따르면 적분제어가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 로봇 관절을 위치(각도)제어 하려고 할 때 흔히 쓰이는 센서가 아닌 것은?

  1. 엔코더
  2. 포텐쇼미터
  3. 스트레인게이지
  4. 리졸버
(정답률: 66%)
  • 스트레인게이지는 로봇 관절의 변형을 감지하여 위치(각도)를 파악하는 센서로, 로봇 관절의 부하나 변형에 따라 전기적 신호를 생성하여 위치를 측정합니다. 따라서 로봇 관절을 위치(각도)제어 하려고 할 때 흔히 쓰이는 센서입니다. 반면에 엔코더, 포텐쇼미터, 리졸버는 모두 로봇 관절의 회전을 감지하여 위치(각도)를 파악하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 상수 K를 라플라스 변환한 값은?

  1. 1 / K
  2. K2
  3. K / s
  4. K / s2
(정답률: 75%)
  • 라플라스 변환은 시간 영역의 함수를 복소수 영역의 함수로 변환하는 것이다. 따라서 상수 K의 라플라스 변환은 다음과 같다.

    L{K} = ∫₀^∞ e^(-st) K dt

    = K ∫₀^∞ e^(-st) dt

    = K [-1/s e^(-st)]₀^∞

    = K [0 - (-1/s)]

    = K / s

    따라서 정답은 "K / s"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전자계전기 자신의 a 접점을 이용하여 회로를 구성하여 스스로 동작을 유지하는 회로는?

  1. 우선회로
  2. 순차회로
  3. 자기유지회로
  4. 유극회로
(정답률: 89%)
  • 자기유지회로는 전자기장을 이용하여 자신의 a 접점을 통해 스스로 동작을 유지하는 회로이다. 이 회로는 일종의 피드백 회로로서, 출력 신호가 입력 신호로 되돌아가서 자기 자신을 유지하는 원리를 가지고 있다. 따라서 자기유지회로는 스스로 동작을 유지할 수 있으며, 외부 입력이 없어도 계속해서 동작할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 전달함수에 대한 설명 중 옳지 않은 것은 무엇인가?

  1. Kp를 조절기의 비례이득이라고 한다.
  2. TD는 리세트율(reset rate)이라 한다.
  3. Ti는 적분시간이다.
  4. 이 조절기는 비례적분미분 동작조절기이다.
(정답률: 68%)
  • 정답은 "TD는 리세트율(reset rate)이라 한다." 이다. TD는 디지털 시스템에서 사용되는 디지털 필터의 파라미터 중 하나로, 리세트율(reset rate)이 아니라 디지털 필터의 지연시간(delay time)을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림에서 전달함수 [G]는?

(정답률: 59%)
  • 전달함수 [G]는 입력신호 x(t)를 출력신호 y(t)로 변환하는 함수이다. 그림에서는 입력신호 x(t)가 필터 [H]를 거쳐 y(t)로 변환되고, y(t)가 다시 전달함수 [G]를 거쳐 출력신호 z(t)로 변환된다. 따라서 전달함수 [G]는 출력신호 z(t)를 결정하는 중요한 역할을 한다. 그리고 보기 중에서 ""는 전달함수 [G]의 수식을 나타내고 있으므로 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. PC기반 제어에 대해 잘못 설명한 것은?

  1. 특별한 가동 조건에서의 시뮬레이션이 가능하다.
  2. 제어시스템의 일부분만 교체하는 것은 불가능하다.
  3. 아날로그 신호를 샘플링하여 모니터링 하는 것이 가능하다.
  4. 제어신호와 데이터를 외부 컴퓨터와 연결하는 것이 용이하다.
(정답률: 76%)
  • "제어시스템의 일부분만 교체하는 것은 불가능하다."라는 설명이 잘못된 것은 아니다. 이유는 제어시스템은 하나의 통합된 시스템으로 구성되어 있기 때문에 일부분만 교체하면 전체 시스템의 안정성과 성능에 영향을 미칠 수 있기 때문이다. 따라서 일부분을 교체하려면 전체 시스템을 다시 설계하고 구축해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. DC서보 모터의 설계 시 응답을 개선하기 위하여 고려할 사항이 아닌 것은?

  1. 전기적 시정수(인덕턴스/저항)를 크게 한다.
  2. 기계적 시정수를 작게 한다.
  3. 순시 최대 토크까지의 직선성을 높인다.
  4. 토크의 맥동을 작게 한다.
(정답률: 72%)
  • 정답: 전기적 시정수(인덕턴스/저항)를 크게 한다.

    설명: DC서보 모터의 응답을 개선하기 위해서는 기계적 시정수를 작게하고, 순시 최대 토크까지의 직선성을 높이며, 토크의 맥동을 작게하는 것이 중요합니다. 그러나 전기적 시정수(인덕턴스/저항)를 크게 한다는 것은 모터의 응답을 늦추는 결과를 가져올 수 있으므로 고려하지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 전자력을 이용하여 유체의 방향을 제어하는 조작 방식으로 사용되는 것은?

  1. 솔레노이트 밸브
  2. 공기압 작동 밸브
  3. 기계 작동 방식
  4. 수동 방식
(정답률: 86%)
  • 솔레노이트 밸브는 전자기장을 이용하여 유체의 흐름을 제어하는 방식으로 작동하기 때문에 전자력을 이용하여 유체의 방향을 제어하는 조작 방식으로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 서보 기구의 제어량으로 가장 적합한 것은?

  1. 위치, 방향, 자세
  2. 온도, 유량, 압력
  3. 조성, 품질, 효율
  4. 각도, 유량, 품질
(정답률: 86%)
  • 서보 기구는 위치, 방향, 자세를 제어하는 것이 가장 적합합니다. 이는 서보 기구가 일반적으로 로봇이나 자동화 시스템에서 사용되는데, 이 경우에는 정확한 위치, 방향, 자세를 제어해야 원하는 작업을 수행할 수 있기 때문입니다. 따라서 서보 기구의 제어량으로는 위치, 방향, 자세가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 제어계의 응답에서 처음 희망하는 값의 10%에서 90%까지 도달하는데 필요한 시간을 의미하는 용어는?

  1. 오버슈트
  2. 지연시간
  3. 응답시간
  4. 상승시간
(정답률: 65%)
  • 상승시간은 제어계의 응답에서 처음 희망하는 값의 10%에서 90%까지 도달하는데 필요한 시간을 의미합니다. 이는 제어계가 목표값에 도달하는 데 걸리는 시간을 나타내며, 제어계의 반응 속도를 나타내는 중요한 지표입니다. 따라서 정답은 "상승시간"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 제어계의 시간 역에서의 성능에 해당되지 않는 것은?

  1. 퍼센트 오버슈트
  2. 정착시간
  3. 상승시간
  4. 감도
(정답률: 70%)
  • "감도"는 제어계의 시간 역에서의 성능과는 관련이 없는 요소이다. 감도는 입력 신호의 작은 변화에 대한 출력 신호의 변화 정도를 나타내는 것으로, 제어계의 민감도를 나타내는 것이다. 따라서, 감도는 제어계의 시간 역에서의 성능과는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 다음 표와 같이 스테핑 모터를 구동하는 방식을 무엇이라 하는가?

  1. 1상 여자 방식
  2. 2상 여자 방식
  3. 1-2상 여자 방식
  4. 3상 여자 방식
(정답률: 58%)
  • 위 그림은 1상 여자 방식으로 스테핑 모터를 구동하는 방식이다. 이 방식은 1개의 상(Phase)만 사용하여 모터를 구동하는 방식으로, 모터의 회전 방향을 바꾸기 위해서는 상의 극성을 바꾸어야 한다. 이 방식은 구조가 간단하고 구동 회로가 단순하여 많이 사용되는 방식 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 기계적 변위량(길이, 각도)을 저항 변화로 검출하는 센서는?

  1. Potentiomter
  2. Photo transistor
  3. Thermocouple
  4. Tachho gnerator
(정답률: 69%)
  • Potentiometer는 회전 또는 이동에 따라 저항값이 변화하는 센서로, 기계적 변위량을 저항 변화로 검출할 수 있습니다. 회전하는 축이나 이동하는 막대 등에 부착하여 사용할 수 있으며, 변위량에 따라 저항값이 변화하므로 이를 측정하여 변위량을 파악할 수 있습니다. 따라서 기계적 변위량(길이, 각도)을 검출하는 데에 적합한 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 자장 속에서 도선에 전류가 흐를 때 전류가 받는 힘의 크기와 거리가 먼 것은?

  1. 전류의 세기에 비례한다.
  2. 자장의 세기에 반비례한다.
  3. 자장 속에 있는 도선의 길이에 비례한다.
  4. 직각일 때 힘의 크기는 최대가 된다.
(정답률: 47%)
  • 전류가 받는 힘의 크기는 로렌츠 힘의 식인 F = q(v × B)에 의해 결정된다. 여기서 q는 전하량, v는 전하의 속도, B는 자기장의 세기를 나타낸다. 따라서 전류가 받는 힘의 크기는 전하량과 속도에 비례하며, 자기장의 세기에 반비례한다. 이는 로렌츠 힘의 식에서 B가 분모에 있기 때문이다. 거리가 먼 것은 전류와 자기장 사이의 거리에 영향을 받으며, 직각일 때 힘의 크기가 최대가 된다는 것은 로렌츠 힘의 식에서 v와 B가 수직일 때 힘이 최대가 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 센터리스연삭기에 대한 설명으로 옳은 것은?

  1. 중공 공작물 연삭은 불가능하다.
  2. 고도의 숙련 작업을 요구한다.
  3. 가늘고 긴 공작물 연삭은 불가능하다.
  4. 긴 홈이 있는 공작물 연삭은 불가능하다.
(정답률: 60%)
  • 센터리스연삭기는 중앙에 센터가 없는 연삭기로, 작업물을 고정시키는 작업이 필요하지 않다. 따라서 중공 공작물 연삭도 가능하다. 그러나 긴 홈이 있는 공작물은 연삭 중에 흔들리거나 불안정해질 가능성이 있어 연삭이 불가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 서보시스템에서 어떤 신호의 출력값이 처음으로 목표값에 도달하는데 걸리는 시간이 0.3초라면 지연시간은?

  1. 0.1초
  2. 0.15초
  3. 0.2초
  4. 0.25초
(정답률: 83%)
  • 지연시간은 목표값에 도달하는데 걸리는 시간의 절반으로 정의됩니다. 따라서 0.3초의 절반인 0.15초가 지연시간이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 자동차 부품의 일종으로 노면에서 전달되는 충격을 댐퍼 등과 병용하여 충격과 진동을 완화시키는 것은?

  1. 나사
  2. 기어
  3. 스프링
  4. 풀리
(정답률: 87%)
  • 스프링은 탄성을 가지고 있어 노면에서 전달되는 충격을 흡수하고, 충격과 진동을 완화시키는 역할을 합니다. 따라서 자동차 부품 중에서도 스프링은 충격과 진동을 완화시키는 데에 특화된 부품입니다. 나사나 기어, 풀리는 이와 같은 역할을 하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 대상물이 가지고 있는 온도의 정보를 감지하는 센서는?

  1. 습도센서
  2. 자기센서
  3. 온도센서
  4. 음파센서
(정답률: 90%)
  • 온도센서는 대상물의 온도를 감지하는 센서이기 때문에 정답입니다. 습도센서는 대상물의 습도를 감지하고, 자기센서는 자기장을 감지하며, 음파센서는 대상물과의 거리를 감지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 아래 보기와 같은 기계제작 공정이 필요할 경우 올바른 작업 순서는?

  1. ① → ② → ③ → ⑤ → ④
  2. ② → ① → ④ → ⑤ → ③
  3. ② → ① → ③ → ⑤ → ④
  4. ④ → ② → ① → ③ → ⑤
(정답률: 77%)
  • 올바른 작업 순서는 "② → ① → ③ → ⑤ → ④" 이다.

    ②에서는 원료를 절단하고, ①에서는 절단된 원료를 가공하며, ③에서는 가공된 제품을 조립하고, ⑤에서는 조립된 제품을 검사하며, ④에서는 최종적으로 검사된 제품을 포장한다.

    따라서, 이러한 공정의 순서는 원료 절단 → 가공 → 조립 → 검사 → 포장 순서로 이루어져야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 그림과 같은 파형의 주파수는?

  1. 1 Hz
  2. 2 Hz
  3. 4 Hz
  4. 8 Hz
(정답률: 80%)
  • 주기가 1/2초이므로, 주파수는 1/주기로 계산하면 됩니다. 따라서, 주파수는 2 Hz가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 직류 전류에 의해 발생된는 전기장은?

  1. 극성이 변하지 않는 교번자장
  2. 극성이 변하고 일정한 자장
  3. 극성이 변하지 않는 일정한 자장
  4. 연속적으로 극성이 변하는 교번자장
(정답률: 75%)
  • 직류 전류는 일정한 방향으로 흐르기 때문에, 그에 따라 발생하는 전기장도 일정한 방향을 유지합니다. 따라서 극성이 변하지 않는 일정한 자장이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 논리도에 관한 논리식은?

(정답률: 61%)
  • 논리도에서는 "모든 A는 B이다"를 나타내는 논리식이 "A → B"이다. 따라서, 주어진 논리도에서는 "모든 A는 B이다"와 "모든 B는 C이다"가 주어졌으므로, "A → B"와 "B → C"를 이용하여 "A → C"를 유도할 수 있다. 이는 "모든 A는 C이다"를 의미하므로, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 설명 중 틀린 것은?

  1. 코일은 직렬로 연결할수록 인덕턴스가 커진다.
  2. 콘덴서는 직렬로 연결할수록 용량이 커진다.
  3. 저항은 병렬로 연결할수록 저항이 작아진다.
  4. 리액턴스는 주파수의 함수이다.
(정답률: 60%)
  • "콘덴서는 직렬로 연결할수록 용량이 커진다."라는 설명이 틀립니다. 실제로 콘덴서는 병렬로 연결할수록 용량이 커집니다. 이는 병렬 연결 시 각 콘덴서의 용량이 더해지기 때문입니다.

    콘덴서는 전기적으로 이중층 구조를 가지고 있으며, 이중층 구조에서는 양극과 음극 사이에 전하가 축적됩니다. 이 때, 병렬로 연결하면 각 콘덴서의 양극과 음극이 서로 연결되어 전하가 더 축적되므로 용량이 커집니다.

    반면, 코일은 직렬로 연결할수록 인덕턴스가 커지는 것은 맞습니다. 코일은 자기장을 생성하고, 직렬 연결 시 자기장이 상승하여 인덕턴스가 커집니다.

    저항은 병렬로 연결할수록 저항이 작아지는 것도 맞습니다. 병렬 연결 시 전류가 분산되어 전체 회로의 저항이 감소합니다.

    리액턴스는 주파수의 함수이며, 이는 맞는 설명입니다. 리액턴스는 콘덴서와 코일의 경우 각각 용량과 인덕턴스에 비례하며, 주파수가 증가할수록 리액턴스도 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 컴퓨터를 이용한 설계작업(CAD)의 효과라고 볼 수 없는 것은?

  1. 생산성이 향상된다.
  2. 설계해석이 어렵다.
  3. 설계시간이 단축된다.
  4. 설계의 신뢰성이 향상된다.
(정답률: 88%)
  • 설계해석이 어렵다는 것은 CAD를 이용하여 설계한 제품이 실제로 어떤 성능을 발휘할지 예측하기 어렵다는 것을 의미합니다. 따라서 제품의 성능을 보장하기 위해서는 CAD를 이용한 설계작업 이외에도 실제 실험과 검증이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 18°의 스텝각을 갖는 스테핑 모터에서 분당 펄스수가 600인 경우 회전수(RPM)는 얼망인가?

  1. 10
  2. 12
  3. 30
  4. 120
(정답률: 66%)
  • 한 바퀴를 도는데 필요한 스텝 수는 360° / 18° = 20 스텝이다.

    분당 펄스수가 600이므로, 초당 600번의 펄스가 입력된다.

    한 바퀴를 도는데 걸리는 시간은 20 스텝 * (1초 / 600 펄스) = 1/30 초이다.

    따라서, 1분에 도는 바퀴 수는 60초 / (1/30 초) = 1800바퀴이다.

    한 바퀴를 도는 것이므로, 회전수(RPM)는 1800바퀴/분 = 30이 된다.

    따라서, 정답은 "30"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 마이크로프로세서에서 어드레스 핀이 16개이면 몇 개의 번지를 직접 지정할 수 있는가?

  1. 16
  2. 256
  3. 1024
  4. 65536
(정답률: 68%)
  • 어드레스 핀이 16개이므로 2의 16승(2^16)개의 번지를 직접 지정할 수 있습니다. 이는 65536개의 번지를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 버스 구조를 하드웨어적으로 구현이 가능하게 해주는 핵심 디지털 논리 소자는?

  1. 쇼티크 TTL
  2. 엔코더
  3. 멀티플렉서
  4. 3상태 버퍼
(정답률: 49%)
  • 버스 구조에서는 여러 개의 장치가 하나의 버스를 공유하게 되는데, 이때 각 장치가 버스에 신호를 보내거나 받을 때 다른 장치들에게 영향을 미치지 않도록 해야 합니다. 이를 위해 3상태 버퍼는 입력 신호를 버스에 전달할 때는 출력을 내보내고, 그렇지 않을 때는 출력을 차단하여 다른 장치들에게 영향을 미치지 않습니다. 따라서 버스 구조에서는 3상태 버퍼가 필수적인 디지털 논리 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 A/D 변환기를 사용하지 않는 것은?

  1. 추종 비교형 변환기
  2. 레더형 변환기
  3. 축자 비교형 변환기
  4. 병렬 비교형 변환기
(정답률: 49%)
  • 레더형 변환기는 A/D 변환을 위해 사용되는 방식 중 하나로, 입력 신호를 여러 개의 비교기로 분할하여 비교하는 방식을 사용합니다. 따라서 A/D 변환기를 사용하는 것이 맞습니다. 반면, 추종 비교형, 축자 비교형, 병렬 비교형 변환기는 모두 A/D 변환을 위해 사용되는 방식 중 하나이며, 입력 신호를 비교하여 디지털 신호로 변환하는 공통점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음의 명령어 중 서브루틴으로부터 원래의 프로그램으로 들어가는데 사용하는 명령은?

  1. RET
  2. RRA
  3. RLD
  4. LOOP
(정답률: 73%)
  • 정답은 "RET"입니다. RET는 서브루틴에서 메인 프로그램으로 돌아가는 명령어입니다. 서브루틴은 메인 프로그램에서 호출되어 실행되는 일종의 하위 프로그램입니다. 서브루틴이 실행을 마치면 RET 명령어를 사용하여 호출한 메인 프로그램으로 돌아갑니다. 이를 통해 메인 프로그램과 서브루틴 간의 제어 흐름을 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 가속도 센서의 응용범위가 아닌 것은?

  1. 자동차 급브레이크 검출
  2. 노크음 검출
  3. 기계 이상진동 검출
  4. 타코미터
(정답률: 57%)
  • 타코미터는 가속도 센서를 사용하지 않기 때문에 가속도 센서의 응용범위가 아니다. 타코미터는 엔진의 회전수를 측정하는데 사용되는 센서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 논리식 를 간소화 한 것은?

(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
