생산자동화산업기사 필기 기출문제복원 (2013-06-02)

생산자동화산업기사
(2013-06-02 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 내연기관의 실린더 내면에 진원도, 진직도, 표면거칠기 등을 더욱 향상시키기 위한 가공방법은?

  1. 래핑
  2. 호닝
  3. 수퍼피니싱
  4. 버핑
(정답률: 54%)
  • 호닝은 실린더 내면을 고속 회전하는 연마 도구를 이용하여 균일하게 연마하고, 진원도와 진직도를 개선하며 표면 거칠기를 감소시키는 가공 방법이다. 따라서 내연기관의 실린더 내면을 더욱 향상시키기 위해 호닝이 사용된다. 래핑, 수퍼피니싱, 버핑은 각각 다른 가공 방법이지만, 실린더 내면의 진원도, 진직도, 표면 거칠기를 개선하는데는 호닝이 가장 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭숫돌의 결합체와 기호를 짝지은 것이 잘못된 것은?

  1. 레지노이드 - G
  2. 비트리파이드 - V
  3. 셀락 - E
  4. 고무 – R
(정답률: 70%)
  • 레지노이드는 연삭숫돌의 결합체 중 하나이지만, 기호는 G가 아닌 R로 표기되어야 합니다. 따라서 "레지노이드 - G"가 잘못된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 선반에서 지름 125mm, 길이 350mm인 연강봉을 초경합금 바이트로 절삭하려고 한다. 분당 회전수(r/min=rpm)는 약 얼마인가? (단, 절삭속도는 150m/min 이다.)

  1. 720
  2. 382
  3. 540
  4. 1200
(정답률: 72%)
  • 절삭속도 = 회전수 × π × 지름
    따라서, 회전수 = 절삭속도 ÷ (π × 지름)
    = 150 ÷ (π × 0.125)
    ≈ 382 (단위: rpm)
    따라서, 정답은 "382"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 밀링머신에서 할 수 없는 가공은?

  1. 총형 가공
  2. 기어 가공
  3. 널링 가공
  4. 나선홈 가공
(정답률: 70%)
  • 밀링머신은 회전하는 칼날을 이용하여 평면 또는 곡면을 가공하는 기계이다. 따라서 회전축을 기준으로 한 원형 가공은 가능하지만, 회전축과 수직 방향으로 가공하는 널링 가공은 밀링머신에서 할 수 없다. 널링 가공은 내부나 외부의 원형을 가공할 때 사용되며, 회전축을 기준으로 한 원형 가공과는 다른 방식으로 가공이 이루어진다. 따라서 널링 가공은 밀링머신에서 할 수 없는 가공 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 스핀들이 수직이며, 스핀들은 안내면을 따라 이송되며, 공구위치는 크로스 레일 공구대에 의해 조절되는 보링 머신은?

  1. 수직 보링 머신
  2. 정밀 보링 머신
  3. 지그 보링 머신
  4. 코어 보링 머신
(정답률: 78%)
  • 스핀들이 수직이며, 안내면을 따라 이송되며, 공구위치는 크로스 레일 공구대에 의해 조절되는 것은 수직 보링 머신의 특징이다. 이는 보링 작업을 더욱 정확하게 수행할 수 있도록 도와주며, 대부분의 보링 작업에 적합하다. 따라서, 이 문제에서 정답은 "수직 보링 머신"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 허용한계치수의 해석에서 “통과측에는 모든 치수 또는 결정량이 동시에 검사되고 정지측에는 각각의 치수가 개개로 검사되어야 한다.” 는 무슨 원리인가?

  1. 아베(Abbe)의 원리
  2. 테일러(Taylor)의 원리
  3. 헤르츠(Hertz)의 원리
  4. 후크(Hook)의 원리
(정답률: 65%)
  • 허용한계치수의 해석에서 "통과측에는 모든 치수 또는 결정량이 동시에 검사되고 정지측에는 각각의 치수가 개개로 검사되어야 한다"는 것은, 제품이 통과하는 측에서는 모든 치수가 동시에 검사되어야 하며, 제품이 정지하는 측에서는 각각의 치수가 개별적으로 검사되어야 한다는 것을 의미합니다. 이는 제품의 모든 치수가 정확하게 제작되었는지 확인하기 위한 원리입니다.

    따라서, 이 중에서 "테일러(Taylor)의 원리"가 정답인 이유는, 테일러의 원리는 제품의 치수 측정에서 오차를 최소화하기 위해 모든 치수를 동시에 측정하는 것이 가장 정확하다는 원리입니다. 따라서, 허용한계치수의 해석에서 언급된 원리와 일치하므로 "테일러(Taylor)의 원리"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 직접측정의 장점에 해당되지 않는 것은?

  1. 측정기의 측정범위는 다른 측정법에 비하여 넓다.
  2. 측정물의 실제치수를 직접 읽을 수 있다.
  3. 수량이 적고, 많은 종류의 제품 측정에 적합하다.
  4. 측정장의 숙련과 경험이 필요없다
(정답률: 72%)
  • "측정장의 숙련과 경험이 필요없다"는 직접측정의 장점에 해당되지 않는다. 이는 오히려 단점으로 볼 수 있는데, 측정기의 사용법을 제대로 이해하지 못하거나 측정장의 경험이 부족한 사람이 측정을 하면 오차가 발생할 수 있기 때문이다. 따라서 측정장의 숙련과 경험이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 회전 중에 연삭숫돌이 파괴될 것을 대비하여 설치하는 안전 요소는?

  1. 덮개
  2. 드레서
  3. 소화 장치
  4. 절삭유 공급 장치
(정답률: 89%)
  • 회전 중에 연삭숫돌에서 발생하는 파편이나 먼지 등이 주변에 퍼지는 것을 방지하기 위해 덮개를 설치합니다. 덮개는 연삭숫돌을 감싸고 있어 파편이나 먼지가 외부로 퍼지는 것을 막아주며, 작업자의 안전을 보호합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?

  1. 고마찰성
  2. 고온경도
  3. 내마모성
  4. 강인성
(정답률: 73%)
  • 고마찰성은 절삭 시에 마찰로 인해 발생하는 열에 대한 내성을 의미하는데, 일반적으로 요구되는 절삭공구의 조건으로는 적합하지 않습니다. 이는 절삭 시에 발생하는 열로 인해 공구의 내구성이 감소하고, 공구와 가공물의 표면 품질이 저하될 수 있기 때문입니다. 따라서 절삭공구는 고온경도, 내마모성, 강인성 등의 조건을 만족해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 일반적으로 표면정밀도가 낮은 것부터 높은 순서로 바른 것은?

  1. 래핑→연삭→호닝
  2. 연삭→호닝→래핑
  3. 호닝→연삭→래핑
  4. 래핑→호닝→연삭
(정답률: 68%)
  • 연삭은 공구의 회전운동과 물체의 직선운동을 이용하여 물체의 표면을 굴곡 없이 균일하게 굴러가며 연마하는 방법이다. 따라서 표면정밀도가 가장 낮다.

    호닝은 연삭과 비슷하지만, 연마 공구가 회전운동과 직선운동을 동시에 하면서 물체의 표면을 연마하는 방법이다. 연삭보다 표면정밀도가 높다.

    래핑은 연마 공구가 물체의 표면을 미세하게 진동시키면서 연마하는 방법이다. 호닝보다 표면정밀도가 높다.

    따라서 일반적으로 표면정밀도가 낮은 것부터 높은 순서로는 "연삭→호닝→래핑"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가공물이 대형이거나, 무거운 중량제품을 드릴 가공할 때에, 가공물을 고정시키고 드릴 스핀들을 암 윙에서 수평으로 이동시키면서 가공할 수 있는 것은?

  1. 직립 드릴링 머신
  2. 레이얼 드릴링 머신
  3. 터릿 드릴링 머신
  4. 만능 포터블 드릴링 머신
(정답률: 65%)
  • 레이얼 드릴링 머신은 암 윙에서 수평으로 이동시키면서 가공물을 고정시키고 드릴 스핀들을 이용해 대형이거나 무거운 중량제품을 가공할 수 있는 드릴링 머신입니다. 따라서 이 문제에 대한 정답은 "레이얼 드릴링 머신"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반 작업에서 발생하는 재해가 아닌 것은?

  1. 칩에 의한 것
  2. 정밀 측정기에 의한 것
  3. 가공물의 회전부에 휘감겨 들어가는 것
  4. 가공물과 절삭 공구와의 사이에 휘감기는 것
(정답률: 86%)
  • 정밀 측정기는 선반 작업에서 발생하는 재해가 아닙니다. 이는 작업 도구가 아니며, 작업 중에 가공물과 접촉하지 않기 때문입니다. 따라서 정밀 측정기에 의한 재해는 발생하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 사인바로 각도를 측정할 때 몇 도를 넘으면 오차가 가장 심하게 되는가?

  1. 10°
  2. 20°
  3. 30°
  4. 45°
(정답률: 87%)
  • 사인 함수의 그래프를 보면, 45도에서 최대값 1을 가지고 그 이후로는 감소하게 됩니다. 따라서 45도를 넘어가면 오차가 점점 커지게 됩니다. 그러므로, 45도를 넘으면 오차가 가장 심해지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다이얼게이징의 사용상 주의사항이 아닌 것은?

  1. 스핀들이 원활히 움직이는가를 확인한다.
  2. 스탠드를 앞뒤로 움직여 지시값의 차를 확인한다.
  3. 스핀들을 갑자기 작동시켜 반복 정밀도를 본다.
  4. 다이얼게이지의 편차가 클 때는 교환 또는 수리가 불가능하므로 무조건 폐기시킨다.
(정답률: 79%)
  • 정답: "스핀들을 갑자기 작동시켜 반복 정밀도를 본다."

    다이얼게이지의 편차가 클 때 교환 또는 수리가 불가능한 이유는, 다이얼게이지는 정밀한 측정을 위해 민감한 기기로서, 편차가 크면 정확한 측정이 불가능하기 때문이다. 따라서 교환 또는 수리가 불가능하므로 폐기시켜야 한다. 스핀들이 원활히 움직이는가를 확인하고, 스탠드를 앞뒤로 움직여 지시값의 차를 확인하는 것은 다이얼게이지의 정확한 측정을 위한 준비과정이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 밀링작업에서 상향절삭과 하향절삭의 특징을 비교했을 때 상향절삭에 해당하는 것은?

  1. 동력의 소비가 적다.
  2. 마찰열의 작용으로 가공면이 거칠다.
  3. 가공할 때 충격이 있어 높은 강성이 필요하다.
  4. 뒤틈(backlash) 제거장치가 없으면 가공이 곤란하다.
(정답률: 69%)
  • 상향절삭은 칼날이 아래에서 위로 가공하면서 자재를 절삭하는 방식이다. 이에 따라 칼날이 자재를 밀어올리는 방향으로 동력이 작용하므로 동력의 소비가 적다는 특징이 있다. 하지만 칼날이 자재를 밀어올리면서 마찰열이 발생하므로 가공면이 거칠어지는 단점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 선반에서 원형 단면을 가진 일감의 지름 100mm인 탄소강을 매분 회전수 314 r/min(=rpm)으로 가공할 때, 절삭저항력이 736 N 이었다. 이 때 선반의 절삭효율을 80%라 하면 필요한 절삭동력은 약 몇 PS인가?

  1. 1.1
  2. 2.1
  3. 4.4
  4. 6.2
(정답률: 52%)
  • 절삭동력(P)은 다음과 같이 구할 수 있다.

    P = 2πNT/60η

    여기서, N은 회전수, T는 절삭저항력, η는 절삭효율을 나타낸다.

    따라서, P = 2π x 314 x 736/60 x 0.8 = 2.1 PS

    따라서, 정답은 "2.1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 윤활방법 중 무명이나 털 등을 섞어 만든 패드의 일부를 기름통에 담가 저널의 아랫면에 모세관 현상을 이용하여 급유하는 것은?

  1. 적하 급유(drop feed oiling)
  2. 비밀 급유(splash oiling)
  3. 패드 급유(pad oiling)
  4. 강제 급유(oil bath oiling)
(정답률: 83%)
  • 패드 급유는 무명이나 털 등을 섞어 만든 패드를 기름통에 담가 저널의 아랫면에 모세관 현상을 이용하여 급유하는 방법이다. 이 방법은 비교적 간단하고 저렴하며, 작동 중에도 윤활유를 공급할 수 있어 윤활 효과가 지속된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 드릴링 머신의 안전 사항에서 틀린 것은?

  1. 장갑을 끼고 작업을 하지 않는다.
  2. 가공물을 손으로 잡고 드릴링하지 않는다.
  3. 얇은 판의 구멍 뚫기에는 나무 보조판을 사용한다.
  4. 구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다.
(정답률: 87%)
  • "구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다."가 틀린 것이다. 구멍 뚫기가 끝날 무렵에는 드릴링 머신을 멈추고, 이송을 시작해야 한다. 이유는 구멍 뚫기가 끝나면 드릴링 머신이 더 이상 필요하지 않기 때문이다. 이송을 빠르게 하는 것은 오히려 안전에 위험을 초래할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전해연삭 가공의 특징이 아닌 것은?

  1. 경도가 낮은 재료일수록 연삭능률이 기계연삭보다 높다.
  2. 박판이나 형상이 복잡한 공작물을 변형없이 연삭할 수 있다.
  3. 연삭저항이 적으므로 연삭열 발생이 적고, 숫돌 수명이 길다.
  4. 정밀도는 기계연삭보다 낮다.
(정답률: 47%)
  • 정밀도는 기계연삭보다 낮다는 것이 전해연삭 가공의 특징이 아닙니다.

    경도가 낮은 재료일수록 연삭능률이 기계연삭보다 높은 이유는 경도가 높은 재료는 연삭할 때 저항이 크기 때문에 연삭열이 발생하고, 숫돌의 수명이 짧아지기 때문입니다. 반면에 경도가 낮은 재료는 연삭저항이 적어 연삭열 발생이 적고, 숫돌 수명이 길어지기 때문에 연삭능률이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 선반에서 이동용 방진구를 설치하는 곳은?

  1. 새들
  2. 주축대
  3. 심압대
  4. 베드
(정답률: 69%)
  • 선반에서 이동용 방진구를 설치하는 곳은 "새들"이다. 이는 선반의 구조상 이동용 방진구를 고정시키기에 가장 적합한 부위이기 때문이다. 주축대나 심압대는 선반의 중심축을 지탱하는 역할을 하며, 베드는 선반의 바닥면에 위치하여 이동용 방진구를 설치하기에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 그림과 같은 표면의 결 도시 기호에서 “B”의 의미로 옳은 것은?

  1. 보링 가공
  2. 벨트 연삭
  3. 블러시 다듬질
  4. 브로칭 가공
(정답률: 73%)
  • 그림에서 “B”는 보링 가공을 의미한다. 보링 가공은 원통형 구멍을 만들기 위해 회전하는 공구를 사용하여 내부를 깎아내는 가공 방법이다. 따라서 그림에서 “B”는 원통형 구멍을 나타내며, 이를 만들기 위해 보링 가공이 필요하다. 벨트 연삭은 표면을 연마하여 광택을 내는 방법, 블러시 다듬질은 모서리를 다듬는 방법, 브로칭 가공은 내부에 일정한 형상을 만들기 위해 공구를 사용하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 스퍼기어를 제도할 경우 스퍼기어 요목표에 일반적으로 기입하지 않는 것은?

  1. 피치원 지름
  2. 모듈
  3. 압력각
  4. 기어의 치폭
(정답률: 70%)
  • 스퍼기어를 제도할 경우 일반적으로 스퍼기어 요목표에 기재되지 않는 것은 "기어의 치폭"입니다. 기어의 치폭은 기어의 양쪽 면에서 치가 얼마나 벌어져 있는지를 나타내는 값으로, 제도할 때는 중요한 요소 중 하나이지만 일반적으로 요목표에는 포함되지 않습니다. 이는 제조사마다 다른 치폭을 사용하기 때문에 표준화되지 않았기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 치수가 로 나타날 경우 위치수 허용치는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.008
  2. 0.002
  3. 0.010
  4. 0.006
(정답률: 61%)
  • 위치수는 소수점 이하의 자릿수를 말하는데, 주어진 치수에서 소수점 이하 3자리까지 표현되므로 위치수 허용치는 0.001이다. 따라서 가장 가까운 값은 0.008이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 입체도에서 화살표 방향이 정면일 때 정투상법으로 나타낸 투상도 중 잘못된 도면은?

(정답률: 77%)
  • 정투상법에서는 물체의 실제 크기와 거리를 보존하여 투영합니다. 따라서 입체도에서 화살표 방향이 정면을 향할 때, 물체의 실제 크기와 거리를 보존하면서 투영한 결과물은 모두 직사각형 모양입니다. 그러나 ""은 직사각형 모양이 아니므로 잘못된 도면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 개스킷, 박판, 형강 등과 같이 절단면이 얇은 경우 이를 나타내는 방법으로 옳은 것은?

  1. 실제 치수의 관계없이 1개의 가는 1점 쇄선으로 나타낸다.
  2. 실제 치수의 관계없이 1개의 극히 굵은 실선으로 나타낸다.
  3. 실제 치수의 관계없이 1개의 굵은 1점 쇄선으로 나타낸다.
  4. 실제 치수의 관계없이 1개의 극히 굵은 2점 쇄선으로 나타낸다.
(정답률: 61%)
  • 정답은 "실제 치수의 관계없이 1개의 극히 굵은 실선으로 나타낸다." 이유는 이러한 부재들은 절단면이 얇기 때문에 실제 치수를 나타내는 것이 어렵기 때문입니다. 따라서 극히 굵은 실선으로 나타내어 부재의 형상을 보여주는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 끼워 맞춤에서 H7/r6은 어떤 끼워 맞춤인가?

  1. 구멍기준식 중간 끼워 맞춤
  2. 구멍기준식 억지 끼워 맞춤
  3. 구멍기준식 헐거운 끼워 맞춤
  4. 구멍기준식 고정 끼워 맞춤
(정답률: 68%)
  • H7/r6은 구멍의 위치와 크기가 정확하게 일치하지 않는 경우에 사용되는 끼워 맞춤 방법이다. 따라서 "구멍기준식 억지 끼워 맞춤"이 정답이다. 이 방법은 구멍의 위치와 크기를 고려하지 않고, 부품을 강제로 끼워 맞추는 방법으로, 정확한 끼워 맞춤을 보장하지 않는다. 따라서 가능한 한 다른 방법을 사용하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 도면의 양식에서 다음 중 반드시 표시하지 않아도 되는 항목은?

  1. 표제란
  2. 그림영역을 한정하는 윤곽선
  3. 비교 눈금
  4. 중심 마크
(정답률: 72%)
  • 비교 눈금은 도면의 크기와 비례하여 그려지는 눈금으로, 실제 크기를 측정할 때 사용됩니다. 하지만 도면의 양식에서는 필수적으로 표시하지 않아도 되는 항목입니다. 이는 도면의 목적과 사용자의 요구에 따라 다양한 비교 눈금을 사용할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS 재료 기호가 “SF 340 A” 인 것은

  1. 기계구조용 주강
  2. 일반구조용 압연 강재
  3. 탄소강 단강품
  4. 기계구조용 탄소 강판
(정답률: 60%)
  • KS 재료 기호에서 "SF"는 일반구조용 강재를 나타내고, "340"은 인장강도를 나타내며, "A"는 제조공정을 나타냅니다. 따라서 "SF 340 A"는 일반구조용 강재 중 인장강도가 340인 제조공정 A인 강재를 의미합니다. 이 중에서 "탄소강 단강품"은 일반구조용 강재 중에서도 탄소강으로 만들어진 단조된 강재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 기계제도에서 치수선을 나타내는 방법에 해당하지 않는 것은?

(정답률: 77%)
  • ""은 치수선이 아니라 부호선이기 때문이다. 치수선은 물체의 크기와 위치를 나타내는 선이고, 부호선은 특정한 정보를 나타내는 선이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 치수 보조기호 중 구(sphere)의 지름 기호는?

  1. R
  2. SR
  3. ø
  4. Sø
(정답률: 76%)
  • 구의 지름을 나타내는 기호는 "ø"입니다. 이는 노르웨이어로 "diameter"를 의미하는 "diameter"의 약어인 "ø"에서 유래되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 SI 단위계의 물리량과 기본단위가 올바르게 된 것은?

  1. 전류 - T
  2. 길이 - V
  3. 시간 - s
  4. 질량 – m
(정답률: 80%)
  • 정답은 "시간 - s" 입니다. SI 단위계에서 시간은 초(second)를 기본단위로 사용합니다. 이는 국제표준시간원자(Atomic clock)에서 정의된 시간을 기준으로 하기 때문입니다. 따라서 "시간 - s"가 올바른 답입니다.

    다른 보기들은 올바르지 않습니다. 전류는 암페어(Ampere), 길이는 미터(Meter), 질량은 킬로그램(Kilogram)을 기본단위로 사용합니다. "전류 - T"는 올바르지 않은 답입니다. "길이 - V"와 "질량 - m"도 올바르지 않은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 힘의 성질을 나타낸 것 중에서 잘못 설명한 것은?

  1. 힘은 방향, 크기, 작용점으로 결정되고 화살표로 표현한다.
  2. 탄성을 가지는 물체의 변형은 힘에 반비례한다.
  3. 동일 크기 외력에 대해 물체의 질량이 크면 속도가 서서히 변화하고, 작으면 빨리 변화한다.
  4. 힘은 물체의 가속도를 발생시키거나 물체를 변형시킨다.
(정답률: 73%)
  • "탄성을 가지는 물체의 변형은 힘에 반비례한다."가 잘못된 설명이다. 실제로는 탄성을 가지는 물체의 변형은 힘과 비례한다. 즉, 힘이 커지면 변형도 커지고, 힘이 작아지면 변형도 작아진다. 이는 후크의 법칙에 따라 결정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 가속도를 바르게 표현한 것은?

  1. 가속도 = 속도의 변화 / 시간
  2. 가속도 = 거리 / 시간
  3. 가속도 = 속도 / 거리
  4. 가속도 = 각도의 변화 / 시간
(정답률: 71%)
  • 정답: "가속도 = 속도의 변화 / 시간"

    설명: 가속도는 단위 시간당 속도의 변화량을 의미합니다. 따라서 가속도를 계산하기 위해서는 속도의 변화량을 시간으로 나누어야 합니다. 거리나 각도의 변화량은 속도의 변화와 직접적인 연관성이 없기 때문에 가속도를 계산하는 공식으로 사용될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 그림과 같이 양손의 힘을 다르게 하면서 다이스 지지쇠를 회전시킬 때 발생하는 토크는 얼마인가?

  1. 400 N·m
  2. 450 N·m
  3. 500 N·m
  4. 55 N·m
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 지름 10mm의 강봉에 최대 500kgf의 하중을 매달았을 때의 안전율은? (단, 강의 극한 강도는 3000kgf/cm2이며, 자중은 무시한다.)

  1. 3.93
  2. 4.71
  3. 0.78
  4. 6.36
(정답률: 51%)
  • 해당 강봉의 단면적은 (지름/2)2 x π = 0.785cm2 이다. 따라서, 하중에 대한 응력은 500kgf / 0.785cm2 = 636.94kgf/cm2 이다. 이 응력이 강의 극한 강도인 3000kgf/cm2의 1/5보다 작으므로, 안전율은 5보다 크다. 따라서, 안전율은 3000kgf/cm2 / 636.94kgf/cm2 = 4.71 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 도형의 면적 및 체적 계산식으로 틀린 것은? (단, 반지름 r, 호의 길이 ℓ, 높이 h 이다.)

  1. 부채꼴의 면적 :
  2. 원기둥의 체적 : πr2h
  3. 원뿔의 체적 :
  4. 구의 체적 :
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 동일한 규격의 전지 2개를 병렬로 연결하면 전압과 사용 시간은?

  1. 전압과 사용시간이 2배가 된다.
  2. 전압과 사용시간이 1/2로 된다.
  3. 전압은 2배가 되고, 사용시간은 변하지 않는다.
  4. 전압은 변하지 않고, 사용시간은 2배가 된다.
(정답률: 79%)
  • 전지의 전압은 각 전지의 전압과 동일하게 유지되며, 병렬 연결된 전지의 용량은 더해지므로 사용 시간은 2배가 된다. 즉, 두 개의 전지가 병렬로 연결되면 전압은 변하지 않고 사용 시간만 2배가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 1kWh의 일량을 바르게 표현한 것은?

  1. 1kWh의 동력을 30분 사용했을 때의 일량
  2. 1kWh의 동력을 1시간 사용했을 때의 일량
  3. 1kWh의 동력을 2시간 사용했을 때의 일량
  4. 1kWh의 동력을 3시간 사용했을 때의 일량
(정답률: 89%)
  • 1kWh는 1시간 동안 1kW의 전력을 사용한 양을 나타내는 단위이기 때문에, "1kWh의 동력을 1시간 사용했을 때의 일량"이 정답이다. 다른 보기들은 시간이나 전력 사용량이 다르기 때문에 바르게 표현한 것이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 회로에서 R1=1Ω, R2=4Ω, R3=1Ω, R4=4Ω의 저항이 존재할 때, a와 b 사이의 합성 저항 R[Ω]은 얼마인가?

  1. 5/2
  2. 5
  3. 1/5
  4. 2/5
(정답률: 76%)
  • a와 b 사이의 저항은 R1과 R2가 직렬로 연결되어 있는 것과 R3과 R4가 직렬로 연결되어 있는 것이 병렬로 연결되어 있으므로, 각각의 합성 저항을 계산하여 병렬 저항 공식에 대입하면 된다.

    R1과 R2의 합성 저항은 R1+R2=1+4=5Ω이다.

    R3과 R4의 합성 저항은 R3+R4=1+4=5Ω이다.

    따라서, a와 b 사이의 병렬 저항은 (5Ω × 5Ω) / (5Ω + 5Ω) = 25/10 = 5/2Ω 이다.

    따라서, 정답은 "5/2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같이 두 피스톤의 지름이 (P1) 32cm, (P2) 12cm 일 때, 큰 피스톤(P1)을 1cm 움직이면 작은 피스톤(P2)이 움직인 거리(cm)는 얼마인가?

  1. 9.11
  2. 8.11
  3. 7.11
  4. 6.11
(정답률: 62%)
  • 피스톤의 움직임은 부피의 변화로 이어진다. 따라서 큰 피스톤(P1)이 1cm 움직이면 부피의 변화는 다음과 같다.

    부피 변화 = π(지름/2)2 × 움직인 거리

    = π(16)2 × 1

    = 804.25

    작은 피스톤(P2)의 지름은 큰 피스톤(P1)의 지름의 1/3 이므로, 부피 변화는 다음과 같다.

    부피 변화 = π(지름/2)2 × 움직인 거리

    = π(6)2 × x

    = 113.1x

    두 피스톤의 부피 변화는 같으므로, 804.25 = 113.1x

    x = 7.11

    따라서 작은 피스톤(P2)이 움직인 거리는 7.11cm 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 선형 제어계의 안정도를 결정하는 방법이 아닌 것은?

  1. 나이퀴스트(nyquist) 판별법
  2. 근 궤적도
  3. 보드(bode)선도
  4. 과도응답 판별법
(정답률: 51%)
  • 과도응답 판별법은 안정도를 결정하는 방법이 아니라, 시스템의 동적 특성을 분석하여 과도응답이 발생하는지 여부를 판단하는 방법이다. 따라서 이 보기에서 정답은 과도응답 판별법이다. 반면, 나이퀴스트 판별법, 근 궤적도, 보드 선도는 모두 선형 제어계의 안정도를 결정하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 시퀀스제어 회로에서 스위치를 ON 조작하는 것과 동시에 작동하고 타이머의 설정시간 후에 정지하는 회로는?

  1. 일정시간 동작회로
  2. 지연동작회로
  3. 반복동작회로
  4. 지연복귀동작회로
(정답률: 79%)
  • 일정시간 동작회로는 스위치를 ON 조작하는 것과 동시에 작동하며, 설정된 시간 동안 동작한 후에 자동으로 정지하는 회로이다. 이를 위해 타이머 회로가 포함되어 있으며, 일정한 시간이 지나면 출력 신호가 자동으로 꺼지게 된다. 이러한 회로는 일정한 시간 동안 장치나 시스템을 동작시키는데 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 순차 제어시스템과 되먹임 제어시스템의 차이점은?

  1. 조절부
  2. 조작부
  3. 출력부
  4. 비교부
(정답률: 82%)
  • 순차 제어시스템은 일련의 과정을 순서대로 실행하는 제어시스템이고, 되먹임 제어시스템은 입력값과 출력값을 비교하여 제어하는 제어시스템입니다. 따라서, 이 둘은 "비교부"를 제외한 다른 부분에서 차이가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 설명에 합당한 제어기 명칭은?

  1. 미분제어기
  2. 비례-적분제어기
  3. 적분제어기
  4. 비례제어기
(정답률: 53%)
  • 위 그림은 미분제어기의 블록 다이어그램이다. 미분제어기는 현재 오차와 이전 오차의 차이를 구하여 시간에 대해 미분한 값을 출력하는 제어기이다. 이전 오차와 현재 오차의 차이를 구하는 것은 현재 오차의 변화율을 구하는 것이므로, 미분제어기는 오차의 변화율을 이용하여 제어를 수행한다. 따라서, 미분제어기는 오차의 변화율이 크면 더 많은 제어를 가할 수 있어서 시스템의 빠른 반응성을 보인다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 서보기구에 대한 설명으로 틀린 것은?

  1. 제어량이 위치, 자세 등의 기계적인 변위의 자동제어계를 서보기구라 한다.
  2. 출력부를 입력신호에 추종시키기 위해서 일반적으로 힘, 토크를 증폭하는 증폭부를 가지고 있다.
  3. 출력 5~10[kW]정도 이하에서는 유압식이, 그 이상에서는 전기식이 유리하다.
  4. 원격 조작 장치로서의 기능과, 증력기구로서의 기능이 있다.
(정답률: 81%)
  • 서보기구에 대한 설명 중 틀린 것은 없다.

    출력 5~10[kW]정도 이하에서는 유압식이, 그 이상에서는 전기식이 유리한 이유는, 유압식은 작은 출력에서는 비용이 저렴하고 구조가 단순하며, 큰 힘을 전달할 수 있기 때문에 유리하지만, 출력이 커질수록 유지보수 비용이 증가하고, 전기식은 작은 출력에서는 비용이 높지만, 정밀한 제어가 가능하고 유지보수 비용이 낮기 때문에 큰 출력에서는 유리하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 한국산업표존(KS)의 유압·공기압 표시기호에서 보조기기 기호 중 일반 유량계의 표시로 맞는 것은?

(정답률: 66%)
  • 정답은 ""입니다. 이는 일반 유량계를 나타내는 보조기기 기호로, 유체의 유량을 측정하는 기기를 나타냅니다. 이 기호는 유압·공기압 표시기호에서 사용되며, 유량계의 종류에 따라 다양한 모양의 기호가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 피드백 제어계의 특징이 아닌 것은?

  1. 구조가 간단하다.
  2. 대역폭이 증가한다.
  3. 비선형성과 왜형에 대한 효과가 감소한다.
  4. 정확성이 증가한다.
(정답률: 79%)
  • 정확성이 증가한다는 것은 피드백 제어계의 특징이 아니다.

    구조가 간단하다는 것은 피드백 제어계가 복잡한 구조를 가지지 않고, 간단한 구조로 이루어져 있어 설계와 구현이 용이하다는 것을 의미한다. 이는 피드백 제어계의 장점 중 하나이다. 대역폭이 증가하면 제어 시스템의 반응 속도가 빨라지고, 비선형성과 왜형에 대한 효과가 감소하면 제어 시스템의 안정성이 향상된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 공압회로에 부착된 압력게이지가 7 kgf/cm2을 나타냈다. 이 압력은 어떤 압력인가?

  1. 게이지 압력
  2. 절대 압력
  3. 표준 대기압
  4. 상대 압력
(정답률: 81%)
  • 이 압력은 "게이지 압력"이다. 이는 공압회로에 부착된 압력게이지가 측정한 압력으로, 대기압을 기준으로 한 상대적인 압력을 나타낸다. 즉, 압력게이지는 대기압을 0으로 설정하고, 그 위의 압력을 양수로 표시한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 감쇠비 δ=0.2 이고, 고유 각주파수 ωn=1[rad/s]인 2차 지연요소의 전달함수는 무엇인가?

(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 으로 표시되는 계통에 있어서의 특성근은 얼마인가?

  1. 4, 5
  2. 2, 3
  3. -4, -5
  4. 2, -3
(정답률: 64%)
  • 이 계통은 피드백이 존재하는 시스템이므로 특성방정식을 통해 특성근을 구할 수 있다.

    특성방정식을 구하면 다음과 같다:

    s^2 + 9s + 20 = 0

    이를 팩터링하면 (s+4)(s+5) = 0 이 되므로, 특성근은 -4과 -5이다.

    이유는 계통의 특성방정식에서 s^2의 계수는 1이고, 상수항은 20이므로, 특성근의 곱은 20이 되어야 한다. 따라서 가능한 특성근 쌍은 (-1, -20), (-2, -10), (-4, -5), (1, 20), (2, 10), (4, 5)이다.

    하지만 이 계통은 안정적인 시스템이어야 하므로, 모든 특성근의 실수부가 음수여야 한다. 따라서 가능한 특성근 쌍 중에서 유효한 것은 (-4, -5)뿐이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

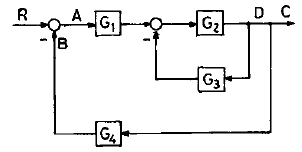

51. 블록 선도에서 옳지 않은 식은?

  1. B = C · G4
(정답률: 52%)
  • 옳지 않은 식은 "" 이다. 이유는 G4는 G1, G2, G3의 해시값을 이용하여 계산되는 값이기 때문에 G4의 값이 이미 결정되어 있어야 한다. 따라서 G4를 B와 C의 곱으로 표현하는 것은 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 시정수의 값은 1차 시스템에서 입력 스텝 함수에 대한 출력 변화가 전체 변화량의 약 몇 [%]에 이를 때까지의 시간인가?

  1. 26
  2. 30
  3. 63
  4. 70
(정답률: 70%)
  • 시정수는 시스템이 입력 신호에 대해 반응하여 안정 상태에 도달하는 데 걸리는 시간을 나타내는 지표이다. 1차 시스템에서 시정수는 시스템의 시간 상수인 tau와 관련이 있다. 시정수는 입력 스텝 함수에 대한 출력 변화가 전체 변화량의 약 63%에 이를 때까지의 시간이다. 이는 시스템의 반응 속도를 나타내는 중요한 지표이다. 따라서 정답은 "63"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 되먹임 제어계의 안정도와 가장 관련이 깊은 것은?

  1. 효율
  2. 이득여유
  3. 역율
  4. 시정수
(정답률: 66%)
  • 되먹임 제어계의 안정도와 가장 관련이 깊은 것은 "이득여유"이다. 이득여유란, 제어계에서 입력과 출력 사이의 차이를 나타내는 값으로, 제어계가 안정적으로 작동하기 위해서는 이득여유가 충분해야 한다. 이득여유가 작으면 제어계가 불안정해지고, 크면 안정적으로 작동할 수 있다. 따라서 이득여유는 되먹임 제어계의 안정도와 밀접한 관련이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 PLC 프로그램에 대한 회로로 가장 적합한 것은?

  1. 일치 회로
  2. Ex – OR 회로
  3. OR 회로
  4. AND 회로
(정답률: 77%)
  • Ex-OR 회로는 입력 신호 중 하나만 1일 때 출력이 1이 되는 논리 회로이다. PLC 프로그램에서는 X0, X1, X2, X3 중 하나만 1일 때 Y0이 1이 되어야 하므로 Ex-OR 회로가 가장 적합하다. 일치 회로는 모든 입력이 1일 때 출력이 1이 되는 논리 회로이고, OR 회로는 입력 중 하나 이상이 1일 때 출력이 1이 되는 논리 회로이다. AND 회로는 모든 입력이 1일 때 출력이 1이 되는 논리 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 PLC의 특징이 아닌 것은?

  1. 비밀 유지가 쉽다.
  2. 안전성, 신뢰성을 높일 수 있다.
  3. 제어반 설치면적이 크다.
  4. 설비의 변경, 확장이 용이하다.
(정답률: 79%)
  • PLC의 특징 중 "제어반 설치면적이 크다."는 오히려 PLC의 단점이다. PLC는 공간을 차지하는 제어반의 크기를 최소화하기 위해 개발되었기 때문에, 제어반 설치면적이 작다는 것이 PLC의 큰 장점 중 하나이다. 따라서 "제어반 설치면적이 크다."는 PLC의 특징이 아닌 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 공압장치의 구성기기와 관계없는 것은?

  1. 애프터 쿨러
  2. 어큐뮬레이터
  3. 서비스 유닛
  4. 공기탱크
(정답률: 78%)
  • 애프터 쿨러, 서비스 유닛, 공기탱크는 모두 공압장치의 구성기기에 해당하지만, 어큐뮬레이터는 압축공기를 저장하는 기기로서 구성기기가 아니기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 어떤 제어계에 대하여 단위 1인 크기의 계단입력에 대한 응답을 무엇이라 하는가?

  1. 과도응답
  2. 선형응답
  3. 정상응답
  4. 인디셜응답
(정답률: 67%)
  • 단위 1인 크기의 계단입력에 대한 응답을 인디셜응답이라고 합니다. 이는 초기에는 출력이 0이었다가 입력이 들어오면 처음에는 급격하게 증가하고, 이후에는 조금씩 안정화되는 형태를 띄기 때문입니다. 이러한 형태는 알파벳 I의 모양과 비슷하다고 해서 인디셜응답이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 서보제어에 속하지 않는 제어량은?

  1. 속도
  2. 방위
  3. 위치
  4. 자세
(정답률: 68%)
  • 서보제어는 위치나 자세를 제어하는 것을 말하며, 방위는 자세를 나타내는 것이므로 서보제어에 속한다. 하지만 속도는 위치나 자세를 제어하는 것이 아니므로 서보제어에 속하지 않는다. 따라서 정답은 "속도"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. PLC에서 제어 내용을 기억해 두는 메모리로 필요에 따라 기억내용을 소멸 또는 기억시키는 것으로 맞는 것은?

  1. 제어용 메모리
  2. 프로그램 메모리
  3. 입출력 메모리
  4. 연산제어부
(정답률: 71%)
  • 정답은 "프로그램 메모리"입니다. PLC에서 제어 내용을 기억해 두는 메모리는 프로그램 메모리입니다. 이 메모리는 PLC에 저장된 프로그램 코드를 저장하고, 필요에 따라 기억 내용을 소멸 또는 기억시킵니다. 이를 통해 PLC는 입력 신호를 받아들이고, 프로그램 메모리에 저장된 제어 로직에 따라 출력 신호를 생성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 공압 밸브 기호의 명칭은?

  1. 릴리프 밸브
  2. OR 밸브
  3. AND 밸브
  4. 감압 밸브
(정답률: 65%)
  • 이 기호는 OR 밸브를 나타냅니다. OR 밸브는 여러 개의 입력 중 하나 이상이 열려 있으면 출력이 열리는 밸브입니다. 이 기호에서는 입력이 두 개이며, 두 개의 입력 중 하나 이상이 열려 있으면 출력이 열립니다. 따라서 이 기호는 OR 밸브로 해석됩니다. "릴리프 밸브"는 출력 쪽에 압력을 제어하는 밸브이며, "AND 밸브"는 여러 개의 입력이 모두 열려 있어야 출력이 열리는 밸브입니다. "감압 밸브"는 입력 압력이 일정 수준 이상일 때 출력 압력을 감압하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 다음 중 측정량에 따른 분류에서 물리센서의 감지 대상에 속하지 않는 것은?

  1. 온도
  2. 자기
  3. 전류
  4. 길이
(정답률: 66%)
  • "길이"는 물리센서의 감지 대상이 아닙니다. 물리센서는 주로 온도, 자기, 전류 등과 같은 물리적인 측정값을 감지하며, 길이는 기계적인 측정값으로, 물리적인 측정값과는 다른 범주에 속합니다. 따라서 "길이"는 물리센서의 감지 대상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 디지털 시스템에서 음수의 표현 방법이 아닌 것은?

  1. 3초과 코드에 의한 표현
  2. 1의 보수에 의한 표현
  3. 2의 보수에 의한 표현
  4. 부호와 절대 값에 의한 표현
(정답률: 76%)
  • 3초과 코드에 의한 표현은 음수를 표현하는 방법이 아니라, 양수와 음수를 모두 표현하기 위한 방법입니다. 따라서 음수의 표현 방법이 아닙니다. 1의 보수와 2의 보수는 음수를 표현하는 방법으로, 부호와 절대 값에 의한 표현은 부호와 절대 값으로 음수를 표현하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 스테핑 모터에 부여하는 펄스 주파수에 비례하는 것은?

  1. 회전각도
  2. 회전속도
  3. 위치결정
  4. 토크
(정답률: 58%)
  • 스테핑 모터는 펄스 주파수에 따라 회전속도가 결정됩니다. 펄스 주파수가 높을수록 모터는 더 빠르게 회전하며, 펄스 주파수가 낮을수록 모터는 더 느리게 회전합니다. 따라서 스테핑 모터에 부여하는 펄스 주파수는 회전속도와 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 서보모터에 대한 설명 중 틀린 것은?

  1. 서보 기구용으로 설계된 모터이다.
  2. 동작의 급변에 정확히 추종하기 위해 설계된 모터이다.
  3. 기구의 추종 운동을 전자에너지, 센서 정보로 변환하는 모터이다.
  4. 민첩성이 뛰어나야 한다.
(정답률: 62%)
  • 서보모터에 대한 설명 중 "민첩성이 뛰어나야 한다."는 틀린 설명입니다. 서보모터는 기구의 추종 운동을 전자에너지와 센서 정보로 변환하여 정확한 위치 제어를 가능하게 하는 모터입니다. 따라서 정답은 "기구의 추종 운동을 전자에너지, 센서 정보로 변환하는 모터이다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 자장의 세기에 대한 단위 중 올바르게 나타낸 것은?

  1. A/m
  2. AT/m
  3. AV/m
  4. A·Ω/m
(정답률: 67%)
  • 올바른 단위는 "AT/m"이다. 자장의 세기는 테슬라(Tesla)로 표시되며, 이는 SI 단위계에서 표준 단위이다. 자기장의 세기는 전류 밀도와 비슷한 개념이므로, 단위는 A/m으로 표시된다. 그러나 자기장은 전류와 달리 방향성이 있으므로, 단위에 표시되는 방향성을 나타내기 위해 T 대신 AT(암페어-턴)를 사용한다. 따라서 자장의 세기에 대한 올바른 단위는 "AT/m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 가장 정밀한 가공 표면을 얻을 수 있는 가공방법은 어느 것인가?

  1. 선반가공
  2. 연삭가공
  3. 드릴가공
  4. 줄가공
(정답률: 66%)
  • 연삭가공은 회전하는 연삭 도구를 이용하여 작업물의 표면을 정밀하게 가공할 수 있는 방법입니다. 다른 가공방법에 비해 연삭가공은 높은 정밀도와 표면품질을 보장할 수 있어 가장 정밀한 가공 표면을 얻을 수 있는 방법입니다. 따라서 정밀한 가공이 필요한 경우에는 연삭가공이 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 회로에서 논리식은?

  1. A + B
  2. C + D
  3. AB + CD
  4. AC + BD
(정답률: 88%)
  • 이 회로는 OR 게이트와 AND 게이트로 이루어져 있습니다. OR 게이트는 입력 중 하나 이상이 1이면 출력이 1이 되고, AND 게이트는 입력이 모두 1일 때 출력이 1이 됩니다.

    따라서, A와 B를 OR 게이트로 연결한 것은 A와 B 중 하나 이상이 1일 때 출력이 1이 되기 때문에 AB가 아니라 A+B가 됩니다. 마찬가지로, C와 D를 OR 게이트로 연결한 것은 C와 D 중 하나 이상이 1일 때 출력이 1이 되기 때문에 CD가 아니라 C+D가 됩니다.

    그리고 AB와 CD를 AND 게이트로 연결한 것은 AB와 CD가 모두 1일 때 출력이 1이 되기 때문에 AB+CD가 됩니다. AC와 BD를 AND 게이트로 연결한 것은 AC와 BD가 모두 1일 때 출력이 1이 되기 때문에 AC+BD가 됩니다.

    따라서, 이 회로의 논리식은 "AB + CD"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 위치를 검출할 때 사용하는 감지기의 종류는?

  1. CdS
  2. 농도센서
  3. 압력센서
  4. 엔코더
(정답률: 65%)
  • 엔코더는 회전하는 축의 위치나 이동하는 물체의 위치를 검출하는데 사용되는 감지기입니다. 회전하는 축에 부착된 디스크나 바퀴의 회전을 감지하여 위치를 파악합니다. 따라서 위치 검출에 사용되는 감지기로 적합합니다. 반면, CdS는 광센서로서 빛의 강도를 감지하는데 사용되며, 농도센서는 액체나 기체의 농도를 감지하는데 사용되며, 압력센서는 압력을 감지하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 밀링작업에서 하향절삭 작업과 비교한 상향절삭 작업의 특징을 설명한 것 중 틀린 것은?

  1. 침이 날을 방해하지 않는다.
  2. 커터의 수명이 짧다.
  3. 백래시 제거장치가 필요하다.
  4. 가공 면이 깨끗하지 못하다.
(정답률: 74%)
  • "백래시 제거장치가 필요하다."가 틀린 것이다. 상향절삭 작업은 침이 위로 올라가기 때문에 백래시가 발생하지 않아 제거장치가 필요하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 센서 중 회전수(RPM)을 측정할 수 없는 것은?

  1. 차동트랜스
  2. 인코더
  3. 타코미터
  4. 리졸버
(정답률: 52%)
  • 차동트랜스는 회전수(RPM)를 측정하는 센서가 아닙니다. 차동트랜스는 차량의 동력을 변환하는 역할을 하며, 회전수를 측정하는 기능은 없습니다. 따라서 차동트랜스가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 특수가공에 해당하는 것은?

  1. 밀링 가공
  2. 방전 가공
  3. 연삭 가공
  4. 선반 가공
(정답률: 88%)
  • 방전 가공은 전기 방전을 이용하여 금속을 가공하는 방법으로, 다른 가공 방법과는 달리 전기적인 에너지를 이용하여 금속을 절삭하는 방식입니다. 따라서 특수한 가공 방법으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 밀링 공정에서 테이블의 이송거리가 100mm, 이송속도를 100mm/min로 하면 절삭시간은 몇 초(sec)인가?

  1. 1
  2. 10
  3. 30
  4. 60
(정답률: 66%)
  • 절삭시간은 이송거리를 이송속도로 나눈 값이므로, 100mm / 100mm/min = 1분당 1mm의 이송속도로 이동한다는 것을 의미합니다. 따라서 100mm를 이동하는 데 걸리는 시간은 100초이며, 이를 초 단위로 환산하면 60초가 됩니다. 따라서 정답은 "60"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 마이크로프로세서 내에서 산술연산의 기본연산은?

  1. 덧셈
  2. 뺄셈
  3. 곱셈
  4. 나눗셈
(정답률: 87%)
  • 마이크로프로세서 내에서 산술연산의 기본연산은 덧셈입니다. 이는 컴퓨터에서 모든 숫자는 이진수로 표현되기 때문입니다. 이진수에서 덧셈은 각 자리수를 더하고, 자리올림이 발생하면 다음 자리수에 더해주는 방식으로 이루어지기 때문에 가장 기본적인 연산으로 사용됩니다. 뺄셈, 곱셈, 나눗셈은 모두 덧셈을 기반으로 한 연산이지만, 덧셈보다 더 복잡한 알고리즘이 필요하기 때문에 덧셈이 기본연산으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 동일 조건에서 코일의 권수만을 10배 증가하였을 때 인덕턴스의 값은?

  1. 7배 증가
  2. 10배 증가
  3. 50배 증가
  4. 100배 증가
(정답률: 64%)
  • 인덕턴스는 코일의 권수와 직접 비례하므로, 권수가 10배 증가하면 인덕턴스도 10배 증가합니다. 따라서 정답은 "10배 증가"가 되어야 합니다. "100배 증가"는 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 공기 중에서 자속 밀도 5Wb/m2의 평등 자장 속에, 길이 10cm의 직선 도선을 자장의 방향과 직각으로 놓고 여기에 4A의 전류를 흐르게 하면 도선이 받는 힘(N)은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 65%)
  • 도선에 작용하는 자기력은 F = BIL 이다. 여기서 B는 자속 밀도, I는 전류, L은 도선의 길이이다. 문제에서 B와 I, L이 주어졌으므로 F를 구할 수 있다.

    F = BIL = 5 × 10-4 × 4 × 0.1 = 2 × 10-4 N

    따라서 정답은 "2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 이상적인 연산증폭기의 입력 임피던스의 값으로 맞는 것은?

  1. 0
  2. ∞
  3. 100
  4. 1M
(정답률: 80%)
  • 이상적인 연산증폭기의 입력 임피던스는 무한대(∞)여야 합니다. 이는 입력 신호가 연산증폭기로 들어올 때, 입력 임피던스가 무한대이기 때문에 입력 신호가 연산증폭기 내부 회로에 영향을 미치지 않고, 완전히 전달되기 때문입니다. 따라서, 입력 임피던스가 무한대일 때, 입력 신호의 왜곡 없는 전달이 가능하며, 이상적인 연산증폭기의 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 서미스터를 통해 들어오는 온도 측정값을 마이크로컴퓨터의 메모리에 저장하기 위해 필요한 인터페이스 장치로 맞는 것은?

  1. D-A 변환기
  2. A-D 변환기
  3. AC-DC 변환기
  4. DC-AC 변환기
(정답률: 78%)
  • 서미스터에서 들어오는 온도 측정값은 아날로그 신호이지만, 마이크로컴퓨터는 디지털 신호만을 처리할 수 있습니다. 따라서 아날로그 신호를 디지털 신호로 변환해주는 A-D 변환기가 필요합니다. 따라서 정답은 "A-D 변환기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 컴퓨터 내부에서 연산의 중간 결과를 임시적으로 기억하거나, 데이터의 내용을 이송할 목적으로 사용되는 일시 기억장치는?

  1. ROM
  2. RAM
  3. I/O
  4. REGISTER
(정답률: 57%)
  • REGISTER는 CPU 내부에 위치하며, 연산의 중간 결과나 데이터를 일시적으로 저장하는 데 사용됩니다. 다른 일시 기억장치인 RAM과는 달리, REGISTER는 CPU와 직접적으로 연결되어 있어서 매우 빠른 속도로 데이터를 처리할 수 있습니다. 따라서 REGISTER가 컴퓨터 내부에서 연산의 중간 결과를 임시적으로 기억하거나 데이터의 내용을 이송할 목적으로 사용되는 일시 기억장치인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 제어기 중 성격이 다른 하나는?

  1. 컴퓨터 기반 제어
  2. 서보모터 기반 제어
  3. PLC 기반 제어
  4. 마이크로프로세서 기반 제어
(정답률: 66%)
  • 서보모터 기반 제어는 모터의 위치와 속도를 정확하게 제어할 수 있는 제어 방식이며, 다른 제어기들은 주로 전기적 신호나 프로그램을 이용하여 기계나 장치를 제어하는 방식이다. 따라서 서보모터 기반 제어는 다른 제어기들과 성격이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 패리티(parity) 비트의 목적으로 맞는 것은?

  1. 속도 검출
  2. 속도 가변
  3. 에러 검사
  4. 부호 변환
(정답률: 78%)
  • 패리티 비트는 데이터 전송 중에 발생할 수 있는 오류를 검사하기 위한 비트이다. 이 비트는 데이터 비트들의 합에 따라서 홀수 또는 짝수로 설정되며, 수신 측에서는 수신된 데이터 비트들의 합과 패리티 비트를 비교하여 오류가 있는지 검사한다. 따라서 패리티 비트의 목적은 에러 검사이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
