생산자동화산업기사 필기 기출문제복원 (2018-08-19)

생산자동화산업기사
(2018-08-19 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 센터리스 연삭기에 필요하지 않은 부품은?

  1. 받침판
  2. 양센터
  3. 연삭숫돌
  4. 조정숫돌
(정답률: 75%)
  • 센터리스 연삭기는 양센터를 사용하지 않기 때문에, 양센터가 필요하지 않은 부품이다. 센터리스 연삭기는 연삭숫돌과 조정숫돌을 사용하여 작업물을 연마하며, 받침판은 작업물을 고정시키기 위해 필요한 부품이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 나사의 유효지름을 측정하는 방법이 아닌 것은?

  1. 삼침법에 의한 측정
  2. 투영기에 의한 측정
  3. 플러그 게이지에 의한 측정
  4. 나사 마이크로미터에 의한 측정
(정답률: 57%)
  • 플러그 게이지는 나사의 유효지름을 측정하는 도구 중 하나이지만, 실제로 나사의 유효지름을 측정하는 것이 아니라 나사와 동일한 지름을 가진 플러그를 이용하여 나사의 유효성을 판단하는 방법이기 때문에 유효지름을 직접 측정하는 방법이 아니다. 따라서 "플러그 게이지에 의한 측정"은 유효지름을 측정하는 방법이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 바깥지름 원통 연삭에서 연삭숫돌이 숫돌의 반지름 방향으로 이송하면서 공작물을 연삭하는 방식은?

  1. 유성형
  2. 플런지 컷형
  3. 테이블 왕복형
  4. 연삭숫돌 왕복형
(정답률: 58%)
  • 바깥지름 원통 연삭에서 연삭숫돌이 숫돌의 반지름 방향으로 이송하면서 공작물을 연삭하는 방식은 "플런지 컷형"이다. 이는 연삭숫돌이 원통의 중심축을 따라 이동하는 것이 아니라, 숫돌의 반지름 방향으로 이동하면서 연삭하는 방식을 말한다. 이 방식은 공작물의 바깥지름 부분을 연삭할 때 효과적이며, 특히 내부공작물의 연삭에 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 정밀 입자 가공 중 래핑(lapping)에 대한 설명으로 틀린 것은?

  1. 가공면의 내마모성이 좋다.
  2. 정밀도가 높은 제품을 가공할 수 있다.
  3. 작업 중 분진이 발생하지 않아 깨끗한 작업환경을 유지할 수 있다.
  4. 가공면에 랩제가 잔류하기 쉽고, 제품을 사용할 때 잔류한 랩제가 마모를 촉진시킨다.
(정답률: 70%)
  • "가공면에 랩제가 잔류하기 쉽고, 제품을 사용할 때 잔류한 랩제가 마모를 촉진시킨다."가 틀린 설명입니다.

    래핑은 가공면을 평면화하고 광택을 내기 위한 공정으로, 가공면의 내마모성을 높이고 정밀도를 높일 수 있습니다. 또한, 작업 중 분진이 발생하지 않아 깨끗한 작업환경을 유지할 수 있습니다. 하지만 랩제가 잔류하기 쉽고, 제품을 사용할 때 잔류한 랩제가 마모를 촉진시킨다는 것은 오히려 래핑 공정의 문제점이며, 이를 방지하기 위해 랩제의 선택과 사용량을 조절해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 측정 오차에 관한 설명으로 틀린 것은?

  1. 기기 오차는 측정기의 구조상에서 일어나는 오차이다.
  2. 계통 오차는 측정값에 일정한 영향을 주는 원인에 의해 생기는 오차이다.
  3. 우연 오차는 측정자와 관계없이 발생하고, 반복적이고 정확한 측정으로 오차보정이 가능하다.
  4. 개인 오차는 측정자의 부주의로 생기는 오차이며, 주의해서 측정하고 결과를 보정하면 줄일 수 있다.
(정답률: 73%)
  • "우연 오차는 측정자와 관계없이 발생하고, 반복적이고 정확한 측정으로 오차보정이 가능하다."이 부분이 틀린 것입니다.

    우연 오차는 측정 과정에서 우연히 발생하는 오차로, 측정자와는 관계가 없습니다. 하지만 반복적이고 정확한 측정으로 완전히 보정할 수는 없습니다. 우연 오차는 항상 존재할 수 있으며, 이를 최소화하기 위해 여러 번 측정하고 평균값을 구하는 등의 방법을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 센터 펀치 작업에 관한 설명으로 틀린 것은? (단, 공작물의 재질은 SM45C이다.)

  1. 선단은 45°이하로 한다.
  2. 드릴로 구멍을 뚫을 자리 표시에 사용된다.
  3. 펀치의 선단을 목표물에 수직으로 펀칭한다.
  4. 펀치의 재질은 공작물보다 강도가 높은 것을 사용한다.
(정답률: 75%)
  • "선단은 45°이하로 한다."가 틀린 것이 아니다. 이유는 선단이 너무 낮으면 펀치가 공작물에 박히기 전에 미끄러져서 정확한 위치에 박을 수 없고, 선단이 너무 높으면 펀치가 공작물에 박히기 전에 미끄러져서 펀칭이 제대로 이루어지지 않기 때문이다. 따라서 적절한 각도인 45° 이하로 설정하여 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 선반에서 지름 100mm의 저탄소 강재를 이송 0.25mm/rev, 길이 80mm를 2회 가공했을 때 소요된 시간이 80초라면 회전수는 약 몇 rpm인가?

  1. 450
  2. 480
  3. 510
  4. 540
(정답률: 58%)
  • 이 문제에서는 다음과 같은 공식을 사용할 수 있다.

    속도 = 회전수 × 원주 × 이송 거리

    여기서 원주는 지름을 이용하여 구할 수 있다.

    원주 = 지름 × π

    따라서 이 문제에서는 다음과 같은 계산을 할 수 있다.

    원주 = 100mm × π ≈ 314mm
    이송 거리 = 80mm × 2 = 160mm
    속도 = 160mm ÷ 80초 = 2mm/s
    회전수 = 속도 ÷ (원주 × 이송 거리) ≈ 0.0002 rev/s
    회전수 × 60 ≈ 0.012 rpm

    따라서 정답은 "480"이다. 이유는 문제에서 소요된 시간이 80초이므로, 회전수를 분 단위로 환산하기 위해 60을 곱해준 후 반올림하면 약 0.012 rpm이 된다. 이 값은 보기 중에서 가장 가까운 값인 480과 일치한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 1대의 드릴링 머신에 다수의 스핀들이 설치되어 1회에 여러 개의 구멍을 동시에 가공할 수 있는 드릴링 머신은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 다두 드릴링 머신
  2. 다축 드릴링 머신
  3. 탁상 드릴링 머신
  4. 레이더얼 드릴링 머신
(정답률: 70%)
  • 다축 드릴링 머신은 1대의 드릴링 머신에 다수의 스핀들이 설치되어 1회에 여러 개의 구멍을 동시에 가공할 수 있는 머신이다. 따라서 다수의 작업을 빠르게 처리할 수 있으며 생산성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 절삭공구의 측면과 피삭재의 가공면과의 마찰에 의하여 절삭공구의 절삭면에 평행하게 마모되는 공기인선의 파손현상은?

  1. 치핑
  2. 크랙
  3. 플랭크 마모
  4. 크레이터 마모
(정답률: 73%)
  • 절삭공구와 피삭재 사이에서 발생하는 마찰로 인해 공기인선이 절삭면에 평행하게 마모되는 현상을 플랭크 마모라고 합니다. 이는 공기인선이 일정한 간격으로 배열되어 있어 마찰로 인해 발생하는 열과 압력이 인접한 공기인선에 영향을 미치면서 발생합니다. 이러한 현상은 공구의 수명을 단축시키고 가공품의 품질을 저하시키므로 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반작업 시 절삭속도 결정조건으로 가장 거리가 먼 것은?

  1. 베드의 경도
  2. 가공물의 경도
  3. 바이트의 경도
  4. 절삭유의 사용유무
(정답률: 62%)
  • 선반작업 시 절삭속도 결정조건으로 가장 거리가 먼 것은 "베드의 경도"이다. 이는 선반작업 시에는 가공물과 절삭도구 사이에 베드라는 기계 부품이 존재하며, 이 베드의 경도가 절삭속도 결정에 영향을 미치기 때문이다. 베드의 경도가 높을수록 절삭속도를 높일 수 있으며, 따라서 베드의 경도가 가장 먼 것이 가장 거리가 먼 결정조건이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수직 밀링 머신에서 좌우 이송을 하는 부분의 명칭은?

  1. 니(knee)
  2. 새들(saddle)
  3. 테이블(table)
  4. 컬럼(column)
(정답률: 66%)
  • 수직 밀링 머신에서 좌우 이송을 하는 부분은 테이블(table)이라고 부릅니다. 이는 밀링 작업을 수행하는 동안 작업물을 고정하고 좌우로 이동시켜 다양한 위치에서 가공할 수 있도록 하는 부분입니다. 따라서 테이블은 밀링 작업에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 리머에 관한 설명으로 틀린 것은?

  1. 드릴 가공에 비하여 절삭속도를 빠르게 하고 이송은 적게 한다.
  2. 드릴로 뚫은 구멍을 정확한 치수로 다듬질하는데 사용한다.
  3. 절삭속도가 느리면 리머의 수명은 길게되나 작업 능률이 떨어진다.
  4. 절삭속도가 너무 빠르면 랜드(land)부가 쉽게 마모되어 수명이 단축된다.
(정답률: 68%)
  • "드릴 가공에 비하여 절삭속도를 빠르게 하고 이송은 적게 한다."가 틀린 것이 아니다. 이유는 리머는 드릴과 달리 회전하는 칼날을 이용하여 가공을 하기 때문에 절삭속도가 빠르고 이송은 적게 한다. 이는 더욱 정확하고 깔끔한 가공을 가능하게 한다. 따라서 이 문장은 올바르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 밀링가공에서 커터의 날 수는 6개 1날당의 이송은 0.2mm, 커터의 외경은 40mm, 절삭속도는 30m/min일 때 테이블의 이송속도는 약 몇 mm/min인가?

  1. 274
  2. 286
  3. 298
  4. 312
(정답률: 63%)
  • 커터의 외경이 40mm이므로 반지름은 20mm이다. 따라서 커터가 1회전할 때 이동하는 거리는 원주인 2πr = 40πmm이다. 커터의 날 수가 6개이므로 1회전 동안 절삭하는 거리는 6배가 되므로 240πmm이 된다.

    절삭속도가 30m/min이므로 1분에 30m를 절삭한다는 뜻이다. 이를 mm/min으로 환산하면 30,000mm/min이 된다. 따라서 테이블의 이송속도는 240πmm를 30,000mm/min으로 나눈 값인 약 286이 된다.

    따라서 정답은 "286"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공작기계의 메인 전원 스위치 사용 시 유의사항으로 적합하지 않는 것은?

  1. 반드시 물기 없는 손으로 사용한다.
  2. 기계 운전 중 정전이 되면 즉시 스위치를 끈다.
  3. 기계 시동 시에는 작업자에게 알리고 시동한다.
  4. 스위치를 끌 때에는 반드시 부하를 크게 한다.
(정답률: 85%)
  • 스위치를 끌 때에는 부하가 크면 전기적 충격이 발생할 수 있기 때문에 적합하지 않다. 스위치를 끌 때에는 부하를 줄이고, 안전하게 작업을 마무리해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 나사를 1회전시킬 때 나사산이 축 방향으로 움직인 거리를 무엇이라 하는가?

  1. 각도(angle)
  2. 리드(lead)
  3. 피치(pitch)
  4. 플랭크(flank)
(정답률: 73%)
  • 리드(lead)는 나사를 1회전시킬 때 나사산이 축 방향으로 움직인 거리를 의미합니다. 이는 피치(pitch)와는 다른 개념으로, 피치는 나사산이 축 주위를 한 바퀴 돌 때 나사가 나아가는 거리를 의미합니다. 따라서, 각도(angle)와 플랭크(flank)는 나사의 움직임과는 관련이 없는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 전해가공의 특징으로 틀린 것은?

  1. 전극은 양극(+)에 가공물을 음극(-)으로 연결한다.
  2. 경도가 크고 인성이 큰 재료도 가공능률이 높다.
  3. 열이나 힘의 작용이 없으므로 금소학적인 결함이 생기지 않는다.
  4. 복잡한 3차원 가공도 공구자국이나 버(Burr)가 없이 가공할 수 있다.
(정답률: 54%)
  • "전극은 양극(+)에 가공물을 음극(-)으로 연결한다."가 틀린 것은 아니다. 전해가공에서는 양극과 음극을 바꾸어 가공할 수도 있다. 이는 가공물의 형태와 속성에 따라 다르게 선택할 수 있다.

    전해가공에서는 전기적인 방법으로 가공을 하기 때문에 열이나 힘의 작용이 없어 금속 속성에 영향을 주지 않는다. 따라서 금속 속성에 대한 영향이 없어 금속 속성의 결함이 생기지 않는다.

    경도가 크고 인성이 큰 재료도 가공능률이 높다는 것은 전해가공의 특징 중 하나이다. 또한 복잡한 3차원 가공도 공구자국이나 버(Burr)가 없이 가공할 수 있다는 것도 전해가공의 특징 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. CNC 선반에서 나사 절삭 사이클의 준비기능 코드는?

  1. G02
  2. G28
  3. G70
  4. G92
(정답률: 51%)
  • CNC 선반에서 나사 절삭 사이클을 준비하기 위해 사용하는 코드는 "G92"입니다. 이 코드는 원점을 재설정하고, 좌표계를 다시 설정하여 새로운 원점을 지정하는 기능을 수행합니다. 이를 통해 나사 절삭 사이클을 수행하기 전에 작업 영역을 정확하게 설정할 수 있습니다. 다른 코드들은 각각 다른 기능을 수행하며, 나사 절삭 사이클과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 절삭공구 재료가 갖추어야 할 조건으로 틀린 것은?

  1. 조형성이 좋아야 한다.
  2. 내마모성이 커야 한다.
  3. 고온경도가 높아야 한다.
  4. 가공재료와 친화역이 커야 한다.
(정답률: 63%)
  • "조형성이 좋아야 한다."가 틀린 것이다. 절삭공구는 주로 금속 가공에 사용되는데, 이때는 조형성보다는 내마모성과 고온경도가 더 중요하다. 가공재료와 친화역이 커야 하는 이유는 절삭공구와 가공재료 사이의 마찰을 줄이고, 가공효율을 높이기 위해서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 밀링가공 할 때 하향절삭과 비교한 상향절삭의 특징으로 틀린 것은?

  1. 절삭 자취의 피치가 짧고, 가공 면이 깨끗하다.
  2. 절삭력이 상향으로 작용하여 가공물 고정이 불리하다.
  3. 절삭 가공을 할 때 마찰열로 접촉 면의 마모가 커서 공구의 수명이 짧다.
  4. 커터의 회전방향과 가공물의 이송이 반대이므로 이송기구의 백래시(back lash)가 자연히 제거된다.
(정답률: 65%)
  • "절삭력이 상향으로 작용하여 가공물 고정이 불리하다."가 틀린 것입니다. 상향절삭은 절삭력이 상향으로 작용하여 가공물을 더욱 견고하게 고정시킬 수 있습니다. 따라서, 상향절삭은 절삭 자취의 피치가 짧고, 가공 면이 깨끗하며, 이송기구의 백래시가 자연히 제거된다는 장점이 있습니다. 다만, 마찰열로 인해 공구의 수명이 짧아지는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭유를 사용함으로써 얻을 수 있는 효과가 아닌 것은?

  1. 공구수명 연장 효과
  2. 구성인선 억제 효과
  3. 가공물 및 공구의 냉각 효과
  4. 가공물의 표면거칠기 값 상승 효과
(정답률: 76%)
  • 절삭유는 가공과정에서 마찰과 열에 의한 손상을 줄이고, 공구의 수명을 연장하며, 가공물과 공구를 냉각시켜 공정의 안정성을 높이는 효과가 있습니다. 하지만 가공물의 표면거칠기 값 상승 효과는 없습니다. 오히려 절삭유를 사용함으로써 가공물의 표면을 더욱 부드럽게 가공할 수 있어서 표면거칠기 값을 낮출 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 다음 중 가는 2점 쇄선의 용도가 아닌 것은?

  1. 가공 전의 모양 표시
  2. 인접 부분의 모양 표시
  3. 단면 뒷부분의 모양 표시
  4. 가공에 사용하는 공구의 모양 표시
(정답률: 51%)
  • 가공 전의 모양 표시, 인접 부분의 모양 표시, 가공에 사용하는 공구의 모양 표시는 모두 가는 2점 쇄선의 용도이지만, 단면 뒷부분의 모양 표시는 가는 2점 쇄선이 아닌 다른 방법으로 표시해야 하기 때문에 해당 보기가 정답이다. 가는 2점 쇄선은 주로 단면의 형상을 표시하기 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 도면에서 표면의 줄무늬 방향 지시 그림기호 M은 무엇을 뜻하는가?

  1. 가공에 의한 커터의 줄무늬가 기호를 기입한 그림의 투영면에 비스듬하게 두 방향으로 교차
  2. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원모양
  3. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양
  4. 가공에 의한 커터의 줄무늬가 여러 방향
(정답률: 62%)
  • M은 가공에 의한 커터의 줄무늬가 여러 방향을 뜻한다. 이유는 도면에서 표면의 줄무늬 방향 지시 그림기호 M이 여러 개 있기 때문이다. 이는 가공에 사용되는 커터가 여러 방향으로 이동하면서 생기는 줄무늬를 나타낸 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 핸들이나 바퀴 암 리브, 훅, 축 등의 절단명을 나타내는 도시법으로 가장 적합한 것은?

  1. 계단 단면도
  2. 부분 단면도
  3. 한쪽 단면도
  4. 회전도시 단면도
(정답률: 68%)
  • 회전도시 단면도는 자전거나 오토바이와 같은 차량의 핸들이나 바퀴 암 리브, 훅, 축 등의 절단명을 나타내는 도시법으로 가장 적합합니다. 이는 회전하는 차량의 구조와 기능을 명확하게 보여주기 때문입니다. 계단 단면도는 계단의 구조를 보여주는데 적합하며, 부분 단면도는 특정 부분의 구조를 보여주는데 적합합니다. 한쪽 단면도는 건물이나 구조물의 한쪽 면을 보여주는데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 구멍의 지름 치수가 로 표시되어 있을 때 치수 공차는 몇 mm인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.013
  2. 0.025
  3. 0.037
  4. 0.012
(정답률: 64%)
  • 치수 공차는 최대치와 최소치의 차이로 정의된다. 따라서, 최대치와 최소치를 구해야 한다.

    최대치 = 12.05 mm
    최소치 = 11.95 mm

    따라서, 치수 공차는 최대치와 최소치의 차이인 0.1 mm이다.

    하지만, 문제에서 주어진 치수는 소수점 이하 2자리까지 표시되어 있으므로, 치수 공차도 소수점 이하 2자리까지 표시해야 한다. 따라서, 0.1 mm을 2로 나눈 값인 0.05 mm를 소수점 이하 2자리까지 반올림하여 계산하면, 치수 공차는 0.037 mm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 도면에서 X로 표시된 부분의 의미는?

  1. 데이텀 표적 기호로 점을 의미한다.
  2. 데이텀 표적 기호로 면을 의미한다.
  3. 데이텀 표적 기호로 축을 의미한다.
  4. 데이텀 표적 기호로 선을 의미한다.
(정답률: 69%)
  • X로 표시된 부분은 데이텀 표적 기호로 점을 의미한다. 이는 해당 지점이 중요한 위치라는 것을 나타내며, 이 지점에 대한 정보를 추가적으로 제공할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 도면에 나타난 용접기호의 지시사항을 가장 올바르게 설명한 것은?

  1. 슬롯 너비 5mm, 용접부 길이 15mm인 플러그 용접 6개소
  2. 스폿의 지름이 6mm,이고 피치는 15mm인 스폿 용접
  3. 덧붙임 폭 5mm, 용접부 길이 15mm인 덧붙임 용접
  4. 용접부 지름이 6mm이고 피치는 15mm인 심 용접
(정답률: 63%)
  • 도면에 나타난 용접기호는 "슬롯 너비 5mm, 용접부 길이 15mm인 플러그 용접 6개소"를 나타냅니다. 이는 슬롯의 너비가 5mm이며 용접부의 길이가 15mm인 플러그 용접을 6개소 용접하라는 지시사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 경사부가 있는 대상물에서 경사면의 실형을 표시할 필요가 있는 경우 사용하는 투상도는?

  1. 관용 투상도
  2. 보조 투상도
  3. 부분 투상도
  4. 회전 투상도
(정답률: 59%)
  • 보조 투상도는 경사면의 실형을 표시하기 위해 사용되는데, 이는 경사면의 실형을 정확하게 표시할 수 있도록 보조선을 추가하여 그린 투상도이기 때문입니다. 따라서 경사부가 있는 대상물에서 경사면의 실형을 표시할 필요가 있는 경우에는 보조 투상도를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같은 등각투상도와 이에 대한 정면도와 좌측면도가 주어질 때 평면도로 가장 적합한 것은?

(정답률: 80%)
  • 정답은 "" 이다. 이유는 등각투상도에서 보이는 모습과 평면도에서 보이는 모습이 가장 유사하기 때문이다. ""은 등각투상도에서는 좌측면이지만 평면도에서는 정면이므로 혼란스러울 수 있다. ""은 등각투상도에서는 정면이지만 평면도에서는 좌측면이므로 혼란스러울 수 있다. ""은 등각투상도에서는 좌측면이지만 평면도에서는 위쪽에서 보는 모습이므로 혼란스러울 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 구름 베어링 호칭번호 ‘7310 C DB’에 대한 설명으로 틀린 것은?

  1. 73 : 베어링 계열 기호로서 단열 엥귤러볼 베어링을 나타낸다.
  2. 10 : 안지름 번호로 베어링 안지름 치수는 50mm이다.
  3. C : 접촉각 기호로 호칭 접촉각이 10°초과 22°이하이다.
  4. DB : 보조 기호로 양쪽 내부 틈새를 나타낸다.
(정답률: 54%)
  • "DB : 보조 기호로 양쪽 내부 틈새를 나타낸다."이 부분이 틀린 것이 아니라 올바른 설명입니다. DB는 더블 베어링을 나타내며, 양쪽 내부 틈새를 나타내는 보조 기호입니다. 따라서 정답은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스프링 제도 시 원칙적으로 하중이 가해진 상태(하중 상태)에 도시하여야 하는 스프링은 어느 것인가?

  1. 코일 스프링
  2. 벌류트 스프링
  3. 접시 스프링
  4. 겹판 스프링
(정답률: 61%)
  • 겹판 스프링은 다른 스프링들과 달리 하중 상태에서도 안정적으로 작동할 수 있는 구조를 가지고 있기 때문에 스프링 제도 시 하중이 가해진 상태에서도 사용할 수 있는 스프링이다. 겹판 스프링은 여러 개의 판을 겹쳐놓은 구조로, 하중이 가해지면 각 판이 서로 밀어내는 힘으로 작동하여 안정성이 높다. 따라서 스프링 제도 시 하중이 가해진 상태에서도 겹판 스프링을 사용하는 것이 바람직하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 설명에 해당하는 법칙은?

  1. 옴의 법칙
  2. 관성의 법칙
  3. 플레밍의 왼손 법칙
  4. 플레밍의 오른손 법칙
(정답률: 82%)
  • 이 그림은 전기회로에서 전류, 저항, 전압의 관계를 나타내는 것으로, 이는 "옴의 법칙"에 해당한다. 옴의 법칙은 전기회로에서 전류(I), 저항(R), 전압(V)의 관계를 나타내며, I = V/R로 표현된다. 즉, 전류는 전압에 비례하고 저항에 반비례한다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. “물체에 힘을 가하면 물체는 힘과 동일한 방향으로, 힘의 크기와 비례하는 가속도를 지닌다.”라고 정의되는 법칙은?

  1. 관성의 법칙
  2. 질량의 법칙
  3. 가속도의 법칙
  4. 작용ㆍ반작용의 법칙
(정답률: 76%)
  • 이 법칙은 뉴턴의 제2법칙으로, 힘과 가속도는 비례한다는 것을 나타낸다. 즉, 물체에 가해지는 힘이 커지면 물체의 가속도도 커지고, 힘이 작아지면 가속도도 작아진다는 것을 의미한다. 따라서 이 법칙은 "가속도의 법칙"이라고 불린다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 직경 10cm의 원형 단면봉 1000kgf의 인장하중이 작용할 때, 이 봉에 발생되는 인장응력은 약 몇 kgf/cm2인가?

  1. 10
  2. 12.73
  3. 31.83
  4. 100
(정답률: 57%)
  • 인장응력은 인장하중을 단면적으로 나눈 값으로 계산된다. 따라서 인장응력은 다음과 같이 계산할 수 있다.

    인장응력 = 인장하중 / 단면적

    여기서 인장하중은 1000kgf이고, 단면적은 원의 면적을 의미한다. 원의 면적은 반지름의 제곱에 파이(π)를 곱한 값으로 계산된다. 따라서 단면적은 다음과 같이 계산할 수 있다.

    단면적 = 반지름^2 x π

    반지름은 5cm이므로, 단면적은 다음과 같이 계산할 수 있다.

    단면적 = 5^2 x π = 25π

    따라서 인장응력은 다음과 같이 계산할 수 있다.

    인장응력 = 1000kgf / (25π)cm^2

    이 값을 계산하면 약 12.73kgf/cm^2가 된다. 따라서 정답은 "12.73"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 밑면적이 A이고 높이가 h인 원뿔의 체적을 구하는 식으로 옳은 것은?

  1. Aㆍh
(정답률: 71%)
  • 정답은 ""이다.

    원뿔의 체적은 밑면적과 높이에 비례한다. 따라서 첫 번째 보기인 "Aㆍh"는 옳은 식이다. 하지만 원뿔의 체적을 구하는 공식은 1/3을 곱해야 하므로 두 번째 보기인 ""는 잘못된 식이다. 세 번째 보기인 ""은 1/3을 곱한 올바른 식이다. 네 번째 보기인 ""는 원뿔이 아닌 원통의 체적을 구하는 공식이므로 잘못된 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 힘의 모멘트 단위는 1Nㆍm인데 이것을 일의 단위인 J로 표시하면 얼마인가?

  1. 0.1J
  2. 0.7J
  3. 1J
  4. 1.5J
(정답률: 74%)
  • 힘의 모멘트는 힘(N)과 거리(m)의 곱으로 나타낼 수 있습니다. 따라서 1Nㆍm의 의미는 1N의 힘이 1m의 거리를 작용한 것입니다. 이것을 일의 단위인 J로 표시하려면, 일(J)은 힘(N)과 거리(m)의 곱으로 나타낼 수 있습니다. 따라서 1Nㆍm은 1J와 같습니다. 따라서 정답은 "1J"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 40[W]/120[V]라고 표기된 전구가 있다. 이 전구 안 필라멘트의 저항[Ω]은 얼마인가?

  1. 280
  2. 360
  3. 480
  4. 560
(정답률: 63%)
  • 전력 = 전압^2 / 저항
    저항 = 전압^2 / 전력
    저항 = 120^2 / 40
    저항 = 360

    따라서, 이 전구 안 필라멘트의 저항은 360Ω이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

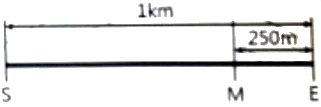

37. 자동차가 직선 도로상의 임의의 지점 S에서 출발하여 1km 멀어진 지점 E까지 갔다가 M지경까지 250m 만큼 되돌아오는데 50초가 걸렸다면, 50초 동안의 평균 속도[m/s]는?

  1. 5
  2. 10
  3. 15
  4. 25
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 줄(Joule)의 법칙에 의하여 줄열에 의해 발생하는 열량과 관계없는 요소는?

  1. 시간
  2. 온도
  3. 저항
  4. 전류
(정답률: 61%)
  • 줄의 법칙에 의하면, 줄열에 의해 발생하는 열량은 전류, 저항, 시간, 온도에 비례한다. 따라서 온도는 줄열에 의해 발생하는 열량과 관계없는 요소가 아니며, 정답은 "온도"가 아닌 다른 보기들 중 하나여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 길이가 40cm인 스페너에 20kgf의 힘을 가할 때 발생하는 토크[kgfㆍm]는 얼마인가?

  1. 4
  2. 8
  3. 10
  4. 12
(정답률: 77%)
  • 토크는 힘과 이동거리의 곱으로 계산됩니다. 따라서, 토크 = 힘 × 이동거리입니다. 여기서 이동거리는 스페너의 길이인 40cm를 라디안으로 변환한 값이 됩니다. 라디안으로 변환하면 40cm는 0.4m이 되며, 이를 라디안으로 변환하면 0.4 × (180/π) ≈ 22.91°가 됩니다. 따라서, 토크 = 20kgf × 0.4m × sin(22.91°) ≈ 8kgfㆍm가 됩니다. 따라서, 정답은 "8"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 바닷물의 압력(수압)은 10m마다 1atm씩 증가한다. 30m 깊이에 있는 물체가 받는 절대압력은 얼마인가? (단, 대기압은 1atm이다.)

  1. 1atm
  2. 3atm
  3. 4atm
  4. 5atm
(정답률: 64%)
  • 바닷물의 압력은 10m마다 1atm씩 증가하므로, 30m 깊이에 있는 물체가 받는 절대압력은 대기압 1atm에 바닷물 압력 3atm이 더해진 총 4atm이 된다. 따라서 정답은 "4atm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 전기식 서보 기구용 검출기와 관계없는 것은?

  1. 싱크로
  2. 부르동관
  3. 잔위차계
  4. 차동변압기
(정답률: 62%)
  • 부르동관은 전기식 서보 기구와는 관련이 없는 전자 부품으로, 주로 라디오 수신기에서 사용되는 진공관이다. 따라서 이 중에서 부르동관이 전기식 서보 기구와 관련이 없는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전자계전기 자신의 a접점을 이용하여 회로를 구성하여 스스로 동작을 유지하는 회로는?

  1. 순차회로
  2. 우선회로
  3. 유극회로
  4. 자기유지회로
(정답률: 84%)
  • 자기유지회로는 전자기장을 이용하여 자신의 a접점을 통해 스스로 동작을 유지하는 회로이다. 이 회로는 자기유도와 자기적으로 유지되는 특성을 가지고 있어서, 외부 입력이 없어도 일정한 주파수와 진폭으로 자신의 동작을 유지할 수 있다. 따라서 정답은 "자기유지회로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 정성적 제어 장치에 해당되는 것은?

  1. 서보 모터
  2. 전자 계전기
  3. 추적용 레이더
  4. 자동전원 조정장치
(정답률: 45%)
  • 정성적 제어 장치는 입력 신호에 대한 정확한 제어를 위해 전기적 신호를 사용하는데, 이때 사용되는 것이 전자 계전기이다. 서보 모터는 전자 계전기를 이용하여 제어되지만, 자체적으로는 정성적 제어 장치에 해당되지 않는다. 추적용 레이더와 자동전원 조정장치는 전기적 신호를 사용하지만, 정성적 제어 장치에 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 정상상태 오차를 최소화할 수 있는 제어방식은?

  1. 미분
  2. 비례
  3. 적분
  4. 비례미분
(정답률: 56%)
  • 정상상태 오차는 시스템의 안정성과 관련된 중요한 성능 지표 중 하나입니다. 이를 최소화하기 위해서는 시스템의 출력과 목표값의 차이를 줄이는 제어 방식이 필요합니다.

    그 중에서도 적분 제어는 시간에 따른 오차를 누적하여 제어합니다. 이는 시스템의 출력과 목표값의 차이가 존재할 때, 이를 적분하여 오차를 줄이는 방식으로 작동합니다. 따라서 정상상태 오차를 최소화하는 데 가장 효과적인 제어 방식은 적분 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 제어 시스템을 해석하기 위해서는 시스템에 여러 종류의 시험 신호(test signal)를 사용하게 된다. 만일, 시스템에 갑작스런 외란이 들어왔을 때 유지되게 하려면 어떤 시험 신호(test signal)를 사용해야 하는가?

  1. 계단함수
  2. 램프함수
  3. 사인함수
  4. 포물선함수
(정답률: 62%)
  • 외란이 들어왔을 때 시스템이 유지되게 하려면 계단함수를 사용해야 한다. 이는 갑작스러운 변화를 시스템에 가해주기 때문에 시스템이 이에 대응하고 안정화될 수 있기 때문이다. 램프함수나 사인함수, 포물선함수는 변화가 부드러워 시스템이 이에 대응하기 어렵다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 출력신호를 입력 쪽으로 되돌아오게 하여 목표값에 따라 자동적으로 제어하는 것을 무슨 제어라고 하는가?

  1. 자동 제어
  2. 되먹임 제어
  3. 시퀸스 제어
  4. 프로그램 제어
(정답률: 75%)
  • 정답: 되먹임 제어

    설명: 되먹임 제어는 출력신호를 입력 쪽으로 되돌아오게 하여 목표값에 따라 자동적으로 제어하는 것을 말합니다. 이는 출력값이 목표값과 일치하지 않을 때, 출력값을 다시 입력으로 되돌려서 제어를 반복하는 방식으로 작동합니다. 이러한 방식은 시스템의 안정성과 정확성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 96000bps를 사용하기 위한 1비트 전송시간은 약 몇 μs인가?

  1. 52
  2. 70
  3. 104
  4. 208
(정답률: 65%)
  • 1초는 1000000 마이크로초이므로, 96000bps는 1비트를 1/96000초에 전송한다는 것을 의미한다. 이를 계산하면 1비트 전송시간은 약 10.4 마이크로초이다. 따라서 정답은 "104"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 불대수 식의 결과로 옳은 것은?

  1. A
  2. B
  3. A+B
  4. AㆍB
(정답률: 67%)
  • 불대수식을 전개하면 A + AB + AB'가 된다. AB + AB'는 항상 0이므로 A + AB는 A와 같다. 따라서 결과는 A이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 C언어 프로그램 중 □칸의 변수가 지정된 10진수 일 때 사용하는 출력 명령어는?

  1. %c
  2. %d
  3. %e
  4. %f
(정답률: 72%)
  • 정답: "%d"

    이유: 변수 num은 정수형 변수이므로, 10진수로 표현된 값을 출력할 때는 "%d"를 사용한다. "%c"는 문자형 변수를 출력할 때, "%e"와 "%f"는 실수형 변수를 출력할 때 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 PLC 입ㆍ출력 장치의 역할과 가장 거리가 먼 것은?

  1. 기억 선택
  2. 잡음 제어
  3. 절연 결합
  4. 신호 레벨 변환
(정답률: 45%)
  • PLC의 입ㆍ출력 장치는 외부 센서나 액츄에이터와의 상호작용을 위해 신호를 주고받는 역할을 합니다. 이 중에서 "기억 선택"은 PLC가 저장한 프로그램 중에서 특정 부분을 선택하여 실행하는 기능을 말합니다. 이와는 달리 "잡음 제어"는 외부에서 발생하는 잡음을 제어하여 신호의 정확한 전달을 보장하는 역할을 합니다. "절연 결합"은 PLC와 외부 장치 간의 전기적인 절연을 유지하여 안전성을 보장하는 역할을 하며, "신호 레벨 변환"은 PLC와 외부 장치 간의 신호 레벨을 맞춰주는 역할을 합니다. 따라서 "기억 선택"이 다른 세 가지 기능과 가장 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 서보기구에 대한 설명으로 틀린 것은?

  1. 출력이 낮을 때는 전기식보다 유압식이 유리하다.
  2. 원격 조작 장치로서의 기능과, 중력기구로서의 기능이 있다.
  3. 제어량의 위치, 자세 등의 기계적인 변휘의 자동제어계를 서보기구라 한다.
  4. 출력부를 입력신호에 추종시키기 위해서 일반적으로 힘, 토크를 증폭하는 증폭부를 가지고 있다.
(정답률: 68%)
  • "출력이 낮을 때는 전기식보다 유압식이 유리하다."가 틀린 것이 아니라 옳은 것이다. 이유는 유압식은 전기식에 비해 큰 힘을 발휘할 수 있기 때문이다. 유압식은 유체의 압력을 이용하여 작동하기 때문에 작은 입력 신호로도 큰 출력을 얻을 수 있다. 따라서 출력이 낮을 때는 전기식보다 유압식이 더 효율적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인 선형 제어계에서 w=10일 때 주파수 전달 함수의 이득[db]은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. -10
  2. -20
  3. -30
  4. -40
(정답률: 31%)
  • 주파수 전달 함수의 이득은 20log|H(jw)|로 계산된다. 따라서 주어진 그래프에서 w=10일 때 이득은 20log|H(j10)|=-40dB이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 게이지 압력을 구하는 식으로 옳은 것은?

  1. 게이지 압력=절대압력+대기압
  2. 게이지 압력=절대압력-대기압
  3. 게이지 압력=절대압력×대기압
  4. 게이지 압력=절대압력÷대기압
(정답률: 66%)
  • 게이지 압력은 절대압력에서 대기압을 뺀 값입니다. 이는 게이지 압력이 기준이 되는 대기압을 고려하여 측정되기 때문입니다. 따라서 "게이지 압력=절대압력-대기압"이 옳은 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

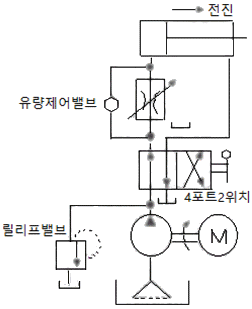

54. 다음 그림과 같이 유량제어밸브를 실린더의 입구 측에 설치하여 실린더의 전진 속도를 제어하는 회로는?

  1. 감압 회로
  2. 미터 인 회로
  3. 미터 아웃 회로
  4. 블리드 오프 회로
(정답률: 66%)
  • 유량제어밸브를 실린더의 입구 측에 설치하여 실린더의 전진 속도를 제어하는 회로는 미터 인 회로이다. 이는 유량제어밸브가 실린더의 유입에 위치하고 있기 때문이다. 미터 인 회로는 유압 유체가 실린더로 흐르기 전에 유량제어밸브를 통해 유량을 제어하므로, 실린더의 속도를 정밀하게 조절할 수 있다. 따라서, 이 회로는 정밀한 제어가 필요한 경우에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 전달함수에 대한 설명이 틀릿 것은?

  1. Ti는 적분시간이다.
  2. TD는 리셋을(restr tate)이라 한다.
  3. Kτ를 비례이득이라고 한다.
  4. 이 조절기는 비례적분비분 동작조절기이다.
(정답률: 66%)
  • TD는 리셋(reseat)을 의미하는 것이 아니라, 미분 시간 상수를 나타내는 것이다. 따라서 "TD는 리셋을(restr tate)이라 한다."라는 설명은 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 공기압 회로도의 기기 순서로 옳게 나열한 것은?

  1. 루브리케이터→공기 탱크→에어드라이어
  2. 에어드라이어→공기 탱크→루브리케이터
  3. 냉각기→공기 탱크→드레인 배출구 붙이 필터
  4. 드레인 배출구 붙이 필터→공기 탱크→냉각기
(정답률: 62%)
  • 정답은 "냉각기→공기 탱크→드레인 배출구 붙이 필터" 입니다.

    냉각기는 압축기에서 압축된 공기를 냉각하여 수분을 제거하고, 공기 탱크는 압축기에서 생산된 공기를 저장하는 역할을 합니다. 따라서 냉각기가 먼저 위치하고, 그 다음에 공기 탱크가 위치합니다.

    드레인 배출구 붙이 필터는 공기 탱크에서 나오는 공기 중에 물과 오일을 제거하기 위한 필터입니다. 따라서 공기 탱크 다음에 위치하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전기식 서보기구에 관한 설명 중 틀린 것은?

  1. 신호의 전송이 용이하다.
  2. 피드백 장치가 필요 없다.
  3. 순차제어에 적합하지 않다.
  4. 유압식에 비해 취급이 간단하고 깨끗하다.
(정답률: 58%)
  • 틀린 것은 "피드백 장치가 필요 없다." 입니다. 전기식 서보기구는 위치나 속도 등의 정보를 제어기에 보내기 위해 피드백 장치가 필요합니다. 이는 제어기가 원하는 위치나 속도에 도달했는지를 확인하고 조절하기 위함입니다. 따라서 피드백 장치가 없으면 제어가 어렵거나 불안정해질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 예열을 하여 발열 반응을 하는 프로세스 제어시스템의 온도를 제어하는 데 있어 단순한 피드백 제어의 경우 예열단계에서 오버슈트(over shoot)의 주된 원인이 되는 동작은?

  1. 미분동작(D동작)
  2. 적분동작(I동작)
  3. 비례미분동(PD동작)
  4. 비례적분비문동작(PID동작)
(정답률: 57%)
  • 예열 단계에서는 목표 온도까지 빠르게 도달하기 위해 히터를 최대 출력으로 동작시키는 경우가 많습니다. 이 때, 단순한 피드백 제어를 사용하면 히터 출력이 갑자기 증가하면서 시스템 온도가 목표 온도를 초과하게 됩니다. 이러한 상황에서 적분동작(I동작)을 사용하면, 시간이 지남에 따라 오차를 줄여나가는 효과가 있어 오버슈트를 줄일 수 있습니다. 따라서 예열 단계에서는 적분동작(I동작)을 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 그림에서 동그란 기호의 의미는?

  1. 가합점
  2. 인출점
  3. 출력점
  4. 전달요소
(정답률: 76%)
  • 동그란 기호는 가합점을 나타냅니다. 가합점은 여러 개의 입력을 받아서 하나의 출력으로 합하는 기능을 수행합니다. 따라서 정답은 "가합점"입니다. "인출점"은 메모리에서 데이터를 가져오는 기능을 수행하는 점이고, "출력점"은 데이터를 출력하는 기능을 수행하는 점입니다. "전달요소"는 데이터나 제어 신호를 전달하는 역할을 수행하는 요소를 일컫습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 유접점 논리회로와 비교한 무접점 논리회로의 특징이 아닌 것은?

  1. 유접점에 비하여 응답속도가 빠르다.
  2. 기계적인 기동부가 없기 때문에 수명이 길다.
  3. 논리회로가 소형화되어 복잡한 회로의 대치가 가능하다.
  4. 전자석의 동작으로 부착회로를 빈번하게 개폐할 수 있다.
(정답률: 63%)
  • 전자석의 동작으로 부착회로를 빈번하게 개폐할 수 있다는 것은 무접점 논리회로의 특징이 아니다. 이는 유접점 논리회로에서 사용되는 리레이(relay)와 같은 기계적인 부품에서 사용되는 기술이다. 따라서 정답은 "전자석의 동작으로 부착회로를 빈번하게 개폐할 수 있다."이다.

    전자석의 동작으로 부착회로를 빈번하게 개폐할 수 있는 것은 무접점 릴레이(relay)를 사용하여 가능하다. 무접점 논리회로는 전자적인 신호만으로 동작하기 때문에 기계적인 부품이 없어 수명이 길고, 소형화되어 복잡한 회로의 대치가 가능하며, 응답속도가 빠르다는 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 마이크로컨트롤러의 어셈블러 언어 프로그램 중 명령어에 해당하는 것은?

  1. ADD
  2. DEC
  3. MOV
  4. ORG
(정답률: 47%)
  • "ORG"는 어셈블러 언어에서 프로그램의 시작 주소를 지정하는 명령어이다. 따라서 명령어에 해당한다. ADD는 덧셈, DEC는 감소, MOV는 이동을 나타내는 명령어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 공작물을 양극으로 하고, 전기저항이 적은 Cu, Zn을 음극으로 하여 전해액 속에 넣어 매끈한 공작물 표면을 얻을 수 있는 기공 방법은?

  1. 숏피닝
  2. 보일작업
  3. 연삭작업
  4. 전해연마
(정답률: 80%)
  • 전해연마는 전기화학적 반응을 이용하여 공작물 표면을 연마하는 방법이다. 양극으로 공작물을 사용하고, 음극으로는 전기저항이 적은 Cu, Zn 등의 금속을 사용한다. 전해액에는 연마용 입자가 포함되어 있으며, 전기적인 에너지를 이용하여 입자를 공작물 표면에 충돌시켜 연마를 수행한다. 이 방법은 매우 정밀하고 균일한 표면을 얻을 수 있으며, 공작물의 형상에 따라 다양한 모양의 연마 도구를 사용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 중량물 및 대형 공작물의 중절삭에 사용하기 위한 밀링머신은?

  1. 만능형
  2. 수직형
  3. 수평형
  4. 플레이너형
(정답률: 71%)
  • 플레이너형 밀링머신은 대형 공작물의 표면을 평평하게 다듬는 작업에 특화되어 있습니다. 따라서 중절삭 작업에 적합하며, 수직형 밀링머신은 작은 부품가공에, 수평형 밀링머신은 중소형 공작물 가공에, 만능형 밀링머신은 다양한 가공작업에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 위치검출기를 사용하지 않아도 되는 모터 자체가 입력된 펄스만큼 회전할 수 있는 모터는?

  1. 스테핑 모터
  2. BLOC 모터
  3. 교류 유도모터
  4. 직류 서보모터
(정답률: 76%)
  • 스테핑 모터는 입력된 펄스 수에 따라 정확한 각도만큼 회전하는 모터이기 때문에 위치검출기를 사용하지 않아도 되는 모터입니다. 따라서 정답은 "스테핑 모터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 8비트 마이크로프로세서의 어드레스 핀수가 16개일 때 외부에 연결할 수 있는 최대 메모리 크기(kilo byte)는?

  1. 8
  2. 64
  3. 256
  4. 1024
(정답률: 43%)
  • 8비트 마이크로프로세서는 한 번에 처리할 수 있는 데이터의 크기가 8비트이므로, 하나의 어드레스에 대응하는 메모리 공간은 8비트(1바이트)이다. 따라서 16개의 어드레스 핀을 가진 마이크로프로세서는 최대 16개의 바이트를 외부 메모리에 접근할 수 있다.

    메모리 크기는 일반적으로 킬로바이트(KB) 단위로 표시되므로, 16바이트를 KB로 환산하면 16/1024 = 0.015625KB가 된다.

    하지만 이 문제에서는 "최대" 메모리 크기를 묻고 있으므로, 모든 어드레스가 외부 메모리에 대응하는 경우를 가정해야 한다. 이 경우, 외부 메모리의 크기는 16바이트 x 2^16 = 1,048,576바이트(= 1024KB = 1MB)가 된다.

    하지만 보기에서는 KB 단위로 답을 요구하고 있으므로, 1,048,576바이트를 KB로 환산하면 1024KB가 된다. 따라서 정답은 "64"가 아니라 "1024"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 산업용 로봇에서 servo ready의 의미로 옳은 것은?

  1. 컨트롤러에서 이상 유무를 확인, 점검하는 신호
  2. 정의된 위치 데이터를 키보드로 직접 입력하는 신호
  3. 아날로그 타입에서 모터 드라이버로 출력하는 속도 명령어 신호
  4. 전원 공급 후 컴트롤러가 이상 유무를 확인하기 전에 모터 드라이버 측에서 컨트롤러로 보내는 준비 신호
(정답률: 76%)
  • 산업용 로봇에서 servo ready는 전원 공급 후 컴트롤러가 이상 유무를 확인하기 전에 모터 드라이버 측에서 컨트롤러로 보내는 준비 신호를 의미합니다. 이는 모터 드라이버가 작동 준비가 되었음을 알리는 신호로, 컨트롤러는 이 신호를 받아서 모터를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Thermistor의 종류에 해당하지 않는 것은?

  1. CTR
  2. NTC
  3. OTR
  4. PTC
(정답률: 60%)
  • OTR은 Thermistor의 종류에 해당하지 않는다. 이유는 OTR은 Thermistor의 일반적인 종류 중 하나가 아니며, Thermistor의 약자인 "Thermal Resistor"와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 회로에서 푸시버튼 스위치 SW6은 OFF, SW7은 ON 상태일 때의 이진수 8비트 표현 시 v값으로 옳은 것은? (단, 회로의 x표시는 리던던시, JP3의 1번 단자가 LSB이고 8번 단자가 MSB이다. 1은 OR의 기호이다.)

  1. 0000 0010
  2. 0000 0001
  3. 1111 1101
  4. 1111 1110
(정답률: 45%)
  • SW6이 OFF이므로 AND 게이트를 통과하여 JP3의 1번 단자와 2번 단자가 연결되고, SW7이 ON이므로 OR 게이트를 통과하여 JP3의 8번 단자와 7번 단자가 연결된다. 따라서, JP3의 1번 단자와 2번 단자, 3번 단자와 4번 단자, 5번 단자와 6번 단자, 7번 단자와 8번 단자가 각각 연결되어 있으므로, 이진수 8비트 표현 시 v값은 1111 1101이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 비반전 증폭기의 설명 중 옳은 것은?

  1. 전압이득이 1에 가까운 증폭기이다.
  2. 수학적인 미분연산을 행하는 증폭기이다.
  3. 입력신호 위상과 출력신호 위상이 같은 증폭기이다.
  4. 출력신호 위상이 입력신호 위상에 비하여 90도 앞서는 증폭기이다.
(정답률: 54%)
  • 비반전 증폭기는 입력신호와 출력신호가 같은 위상을 가지기 때문에 입력신호 위상과 출력신호 위상이 같은 증폭기이다. 이는 입력신호와 출력신호가 같은 위상을 유지하기 때문에 신호의 왜곡이 적어지고, 신호의 정확한 복원이 가능해진다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 10진수 77을 2진수 값으로 변환한 값은?

  1. 1001101
  2. 1010101
  3. 1100101
  4. 1110101
(정답률: 74%)
  • 10진수 77을 2진수로 변환하는 방법은 다음과 같습니다.

    1. 2로 나눈 몫과 나머지를 구합니다.
    - 77을 2로 나눈 몫은 38, 나머지는 1입니다.
    2. 1에서 구한 나머지를 이진수의 가장 오른쪽 자리에 적습니다.
    - 이진수는 1입니다.
    3. 몫이 0이 될 때까지 1, 2 과정을 반복합니다.
    - 38을 2로 나눈 몫은 19, 나머지는 0입니다.
    - 19을 2로 나눈 몫은 9, 나머지는 1입니다.
    - 9를 2로 나눈 몫은 4, 나머지는 1입니다.
    - 4를 2로 나눈 몫은 2, 나머지는 0입니다.
    - 2를 2로 나눈 몫은 1, 나머지는 0입니다.
    - 1을 2로 나눈 몫은 0, 나머지는 1입니다.
    4. 3에서 구한 이진수를 역순으로 정렬합니다.
    - 이진수는 1001101입니다.

    따라서 정답은 "1001101"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 광센서의 일종인 포토트랜지스터는 어떤 효과의 원리를 이용한 것인가?

  1. 광전 효과
  2. 도전 효과
  3. 압전 효과
  4. 제백 효과
(정답률: 78%)
  • 포토트랜지스터는 광전 효과를 이용하여 작동합니다. 광전 효과란, 빛이 물질과 상호작용하여 전자를 방출하는 현상을 말합니다. 포토트랜지스터는 빛이 전자를 방출하게 하여 전류를 생성하고, 이를 감지하여 광센서로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 역방량 항복에서 동작하도록 설계되어진 다이오드로서 전압안정화 회로로 사용되는 것은?

  1. 제너 다이오드
  2. 터널 다이오드
  3. 쇼트키 다이오드
  4. 기변용량 다이오드
(정답률: 73%)
  • 제너 다이오드는 역방향 전압이 증가함에 따라 전류가 급격히 증가하는 특성을 가지고 있어 역방향 전압이 일정한 범위 내에서 유지되도록 전압안정화 회로에서 사용됩니다. 따라서 역방향 항복에서 동작하도록 설계되어진 다이오드로서 전압안정화 회로로 사용되는 것은 제너 다이오드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 선삭 작업 중 초경합금으로 만든 바이트가 치핑마모가 되었을 때 재연삭에 적합한 숫돌은?

  1. A 46 K m V
  2. C 150 L m B
  3. GC 30 M m B
  4. WA 46 K m V
(정답률: 50%)
  • 초경합금은 경도가 높기 때문에 재연삭에 적합한 숫돌은 경도가 높은 것이어야 합니다. 따라서, 보기 중에서 경도가 가장 높은 것은 GC 30 M m B입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 선반가공 작업에서 작업자의 작업방법으로 틀린 것은?

  1. 척 핸들은 사용 후 척에서 제거한다.
  2. 바이트는 가능한 짧게 단단히 고정한다.
  3. 바이트 교환 시에는 기계를 정지시키고 한다.
  4. 표면 거칠기 상태 검사는 저속에서 손끝으로 만져 접촉을 느낀다.
(정답률: 82%)
  • "표면 거칠기 상태 검사는 저속에서 손끝으로 만져 접촉을 느낀다."가 틀린 것이다. 표면 거칠기 상태 검사는 측정기기를 사용하여 정확한 수치로 측정하는 것이 올바른 방법이다. 손끝으로 만져서는 정확한 측정이 어렵기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 금속의 길이와 단면적은 저항값에 어떠한 관계를 가지고 있는가?

  1. 길이와 단면적에 비례
  2. 길이에 비례하고 단면적에 반비례
  3. 길이에 반비례하고 단면적에 비례
  4. 길이에 비례하고 단면적의 제곱에 반비례
(정답률: 68%)
  • 금속의 저항은 길이와 단면적에 비례합니다. 이는 길이가 길어질수록 전류가 흐르는 길이가 늘어나기 때문에 저항이 증가하고, 단면적이 작아질수록 전류가 흐르는 길이가 줄어들기 때문에 저항이 증가하기 때문입니다. 따라서 길이에 비례하고 단면적에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 리액턴스의 설명으로 틀린 것은?

  1. 자체 인덕턴스가 클수록 유도 리액턴스값은 커진다.
  2. 정전용량이 작아질수록 용량 리액턴스의 값은 커진다.
  3. 교류전압의 주파수가 커질수록 유도 리액턴스의 값은 작아진다.
  4. 교류전압의 수파수가 커질수록 용량 리액턴스의 값은 작아진다.
(정답률: 56%)
  • "교류전압의 주파수가 커질수록 유도 리액턴스의 값은 작아진다."는 틀린 설명입니다. 이유는 교류전압의 주파수가 높아질수록 인덕턴스의 자기장 변화 속도가 빨라지기 때문에 유도 리액턴스의 값이 오히려 커지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 스테핑 모터의 속도제어를 위한 입력신호의 형태는?

  1. 압력
  2. 저항
  3. 전압
  4. 펄스
(정답률: 76%)
  • 스테핑 모터는 일정한 각도만큼 회전하기 위해 펄스 신호를 입력받아서 동작합니다. 따라서 스테핑 모터의 속도제어를 위한 입력신호의 형태는 "펄스"입니다. 펄스는 일정한 주기와 폭을 가지는 디지털 신호로, 이를 이용하여 스테핑 모터의 회전 속도를 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. JK-플립플롭에서 J, K 입력이 J=K=1일 때와 동일 기능의 플립플롭은?

  1. F-플립플롭
  2. T-플립플롭
  3. RF-플립플롭
  4. RST-플립플롭
(정답률: 57%)
  • J=K=1일 때, JK-플립플롭은 이전 상태를 유지하는 기능을 가지게 된다. 이와 동일한 기능을 가지는 플립플롭은 T-플립플롭이다. T-플립플롭은 T 입력이 1일 때, 이전 상태를 반전시키는 기능을 가지며, T 입력이 0일 때는 이전 상태를 유지한다. 따라서 J=K=1일 때, T 입력을 1로 주면 이전 상태를 유지하게 되므로 JK-플립플롭과 동일한 기능을 수행할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. NAND 회로의 출력에 NOT 회로를 접속하면 어떠한 회로가 되는가?

  1. OR 회로
  2. AND 회로
  3. NOR 회로
  4. Flip-Flop 회로
(정답률: 69%)
  • NAND 회로의 출력에 NOT 회로를 접속하면 AND 회로가 된다. 이는 NAND 회로의 출력이 입력 A와 입력 B의 논리곱을 출력하는데, 이 출력값을 NOT 회로에 입력하면 논리곱의 반대인 논리합을 출력하게 된다. 따라서 NAND 회로의 출력에 NOT 회로를 접속하면 AND 회로가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 200V, 10W 정격인 전열기를 100V에 연결할 때 소비되는 전력[W]은 얼마인가?

  1. 1
  2. 2.5
  3. 10
  4. 25
(정답률: 60%)
  • 전력은 전압과 전류의 곱으로 계산됩니다. 전압이 100V로 감소하면 전류는 얼마나 증가해야 하는지 계산해야 합니다.

    전력 = 전압 x 전류

    100V에서의 전류 = 10W / 100V = 0.1A

    따라서, 200V에서의 전류 = 0.1A / 2 = 0.05A

    200V에서의 전력 = 200V x 0.05A = 10W

    100V에서의 전력 = 100V x 0.1A = 10W

    따라서, 전열기를 100V에 연결할 때 소비되는 전력은 10W입니다.

    하지만, 문제에서는 "정격인 전열기"라는 말이 있습니다. 이것은 전열기가 설계된 최대 전력을 의미합니다. 따라서, 전열기를 100V에 연결하면 최대 전력을 사용하지 않을 것입니다. 대신, 전력은 전압과 전류의 곱으로 계산됩니다.

    100V에서의 전류 = 10W / 100V = 0.1A

    따라서, 200V에서의 전류 = 0.1A / 2 = 0.05A

    100V에서의 전력 = 100V x 0.1A = 10W

    200V에서의 전력 = 200V x 0.05A = 10W

    따라서, 전열기를 100V에 연결할 때 소비되는 전력은 10W입니다. 이것은 보기에서 "2.5"가 아닌 "10"이 틀린 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
