생산자동화산업기사 필기 기출문제복원 (2019-03-03)

생산자동화산업기사
(2019-03-03 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 방전가공용 전극 재료의 구비 조건으로 틀린 것은?

  1. 가공정밀도 높을 것
  2. 가공전극의 소모가 적을 것
  3. 방전의 안전하고 가공속도 빠를 것
  4. 전극 제작할 때 기계가공이 어려울 것
(정답률: 89%)
  • 전극 제작할 때 기계가공이 어려울 것은 틀린 것입니다. 이유는 전극 재료로 사용되는 금속은 일반적으로 가공성이 높아 기계가공이 쉽기 때문입니다. 따라서 전극 제작 시에도 기계가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 드릴가공에서 깊은 구멍을 가공을 가공하고자 할 때 다음 중 가장 좋은 드릴가공 조건은?

  1. 회전수와 이송을 느리게 한다.
  2. 회전수는 빠르게 이송을 느리게 한다.
  3. 회전수는 느리게 이송은 빠르게 한다.
  4. 회전수와 이송은 정밀도와는 관계없다.
(정답률: 51%)
  • 깊은 구멍을 가공할 때는 드릴의 진동과 열이 쌓이는 것을 방지하기 위해 회전수와 이송을 느리게 하는 것이 좋습니다. 이는 드릴의 접촉면적이 커지고, 자재와 드릴의 마찰이 줄어들어 열이 발생하는 것을 방지할 수 있기 때문입니다. 또한, 이송을 느리게 함으로써 드릴이 자재 내부에서 충돌하는 것을 방지할 수 있습니다. 따라서 "회전수와 이송을 느리게 한다."가 가장 좋은 드릴가공 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. ø13이하의 작은 구멍 뚫기에 사용하며 작업대 위에 설치하여 사용하고, 드릴 이송은 수동하는 소형 드릴링머신은?

  1. 다두 드릴링머신
  2. 직립 드릴링머신
  3. 탁상 드릴링머신
  4. 레이디얼 드릴링머신
(정답률: 76%)
  • 탁상 드릴링머신은 작은 구멍 뚫기에 사용되며 작업대 위에 설치하여 사용하는 소형 드릴링머신입니다. 드릴 이송은 수동으로 이루어지며, 작은 작업공간에서 사용하기에 적합합니다. 따라서, 다른 보기인 "다두 드릴링머신", "직립 드릴링머신", "레이디얼 드릴링머신"은 탁상 드릴링머신과는 다른 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴링 머신의 안전사항으로 틀린 것은?

  1. 장갑을 끼고 작업을 하지 않는다.
  2. 가공물을 손으로 잡고 드릴링 한다,
  3. 구멍 뚫기가 끝날 무렵은 이송을 천천히 한다.
  4. 얇은 판의 구멍가공에는 보조 판 나무를 사용하는 것이 좋다.
(정답률: 85%)
  • "가공물을 손으로 잡고 드릴링 한다,"가 틀린 것이다. 이는 매우 위험한 행동이며, 가공물이 회전하는 동안 손이 들어가면 심각한 상해를 입을 수 있다. 대신에, 가공물을 고정시키고 드릴링 작업을 수행해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연삭숫돌의 입도(grain size) 선택의 일반적인 기준으로 가장 적합한 것은?

  1. 절삭 깊이와 이송량이 많고 거친 연삭은 거친 입도를 선택
  2. 다듬질 연삭 또는 공구를 연삭할 때는 거친 입도를 선택
  3. 숫돌과 일감의 접촉 면적이 작을 때는 거친 입도를 선택
  4. 연성이 있는 재료는 고운 입도를 선택
(정답률: 63%)
  • 절삭 깊이와 이송량이 많을 때는 거친 입도를 선택하는 이유는 다음과 같습니다.

    절삭 깊이가 깊을수록 연삭숫돌과 일감 사이의 접촉 면적이 커지기 때문에, 입도가 더욱 거친 연삭숫돌을 사용하여 연삭하면 더욱 효율적인 절삭이 가능합니다. 또한, 이송량이 많을 경우에도 거친 입도를 선택하는 것이 좋습니다. 이송량이 많다는 것은 연삭숫돌과 일감 사이에서 잘게 분쇄된 입자들이 많이 발생한다는 것을 의미합니다. 이 때, 거친 입도를 사용하면 분쇄된 입자들이 빠르게 제거되어 연삭효율을 높일 수 있습니다.

    반면, 다듬질 연삭이나 공구를 연삭할 때는 거친 입도보다는 고운 입도를 선택하는 것이 좋습니다. 이는 연삭효율을 높이는 것보다는 연마면의 표면상태를 개선시키는 것이 목적이기 때문입니다.

    또한, 숫돌과 일감의 접촉 면적이 작을 때는 거친 입도를 선택하는 것이 좋습니다. 이는 연삭숫돌과 일감 사이에서 발생하는 마찰열이 적기 때문에, 거친 입도를 사용하여도 연삭속도가 느리지 않기 때문입니다.

    마지막으로, 연성이 있는 재료는 고운 입도를 선택하는 것이 좋습니다. 연성이 있는 재료는 연삭숫돌과 일감 사이에서 발생하는 마찰열이 많기 때문에, 고운 입도를 사용하여 연마면의 표면상태를 개선시키는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 구성인선의 방지 대책으로 틀린 것은?

  1. 경사각을 작게 할 것
  2. 절삭 깊이를 적게 할 것
  3. 절삭속도를 빠르게 할 것
  4. 절삭공구의 인선을 날카롭게 할 것
(정답률: 65%)
  • 정답: "절삭속도를 빠르게 할 것"

    경사각이 작을수록 절삭력이 분산되어 구성인선이 발생할 확률이 낮아지기 때문에 경사각을 작게 하는 것이 방지 대책이다. 절삭 깊이를 적게 하면 절삭력이 분산되어 구성인선이 발생할 확률이 낮아지고, 절삭공구의 인선을 날카롭게 하면 절삭력이 집중되어 구성인선이 발생할 확률이 낮아진다. 하지만 절삭속도를 빠르게 할 경우 절삭력이 커져 구성인선 발생 확률이 높아지므로 방지 대책으로 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 서보기구의 종류 중 구동 전동기로 펄스 전동기를 이용하며 제어장치로 입력된 펄스 수만큼 움직이고 검출기나 피드백 회로가 없으므로 구조가 간단하며, 펄스 전동기의 회전 정밀도와 볼 나사의 정밀도에 직접적인 영향을 받는 형식은?

  1. 개방 회로 방식
  2. 폐쇄 회로 방식
  3. 반 폐쇄 회로 방식
  4. 하이브리드 서보 방식
(정답률: 66%)
  • 개방 회로 방식은 구동 전동기로 펄스 전동기를 이용하며 제어장치로 입력된 펄스 수만큼 움직이고 검출기나 피드백 회로가 없으므로 구조가 간단하며, 펄스 전동기의 회전 정밀도와 볼 나사의 정밀도에 직접적인 영향을 받는 형식입니다. 즉, 제어 회로가 없어서 구조가 단순하고 정밀도가 떨어질 수 있지만, 비용이 저렴하고 구조가 단순하여 유지보수가 용이하다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 윤활유의 사용 목적이 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 냉각
  2. 마찰
  3. 방청
  4. 윤활
(정답률: 74%)
  • 정답: "냉각"

    해설: 윤활유는 마찰을 줄이고 부드러운 움직임을 유지하기 위해 사용됩니다. 냉각은 기계 내부에서 발생하는 열을 제거하기 위해 사용되는 것이며, 윤활유의 주요 목적은 아닙니다. 따라서 "냉각"이 윤활유의 사용 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 게이지 블록 구조형상의 종류에 해당되지 않은 것은?

  1. 호크형
  2. 캐리형
  3. 레버형
  4. 요한슨형
(정답률: 56%)
  • 레버형은 게이지 블록 구조형상의 종류에 해당되지 않는다. 이유는 게이지 블록 구조는 일반적으로 호크형, 캐리형, 요한슨형과 같은 형태를 가지며, 레버형은 이와 다른 형태를 가지기 때문이다. 레버형은 게이지 블록 구조가 아닌 다른 구조에 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 밀링 분할판의 브라운 샤프형 구멍열을 나열한 것으로 틀린 것은?

  1. NO.1 - 15, 16, 17, 18, 19, 20
  2. NO.2 - 21, 23, 27, 29, 31, 33
  3. NO.3 - 37, 39, 41, 43, 47, 49
  4. NO.4 - 12, 13, 15, 16, 17, 18
(정답률: 72%)
  • NO.4의 구멍열 중 12, 13은 다른 번호의 구멍열과 중복되어 나열되어 있기 때문에 틀린 것이다. 15, 16, 17, 18은 다른 번호의 구멍열과 중복되지 않고 올바르게 나열되어 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주성분이 점토와 장석이고 균일한 기공을 나타내며 많이 사용하는 숫돌의 결합제는?

  1. 고무 결합제(R)
  2. 셀락 결합제(E)
  3. 실리케이트 결합제(S)
  4. 비트리파이드 결합제(V)
(정답률: 66%)
  • 주성분이 점토와 장석이며 균일한 기공을 가지는 숫돌은 비트리파이드 결합제(V)를 사용하여 결합합니다. 이는 비트리파이드 결합제(V)가 점토와 장석과 잘 결합하며, 높은 강도와 내구성을 가지기 때문입니다. 또한 비트리파이드 결합제(V)는 내열성이 뛰어나기 때문에 고온에서도 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 일반적인 밀링작업에서 절삭속도와 이송에 관한 설명으로 틀린 것은?

  1. 밀링커터의 수명을 연장하기 위해서는 절삭속도는 느리게 이송을 적게 한다.
  2. 날 끝이 비교적 약한 밀링커터에 대해서는 절삭속도는 느리게 이송을 적게 한다.
  3. 거친 절삭에서는 절삭 깊이를 얕게, 이송은 작게, 절삭속도를 빠르게 한다.
  4. 일반적으로 나비와 지름이 작은 밀링커터에 대해서는 절삭속도를 빠르게 한다.
(정답률: 62%)
  • 정답은 "거친 절삭에서는 절삭 깊이를 얕게, 이송은 작게, 절삭속도를 빠르게 한다."이다.

    이유는 다음과 같다. 거친 절삭에서는 절삭 깊이를 얕게 설정하여 칩의 크기를 줄이고, 이송을 작게 설정하여 칩 제거를 원활하게 하며, 절삭속도를 빠르게 설정하여 생산성을 높이기 때문이다. 따라서 이 보기는 올바른 설명이다.

    나머지 보기들은 밀링커터의 종류나 수명 등에 따라 절삭속도와 이송을 조절하는 방법에 대한 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 측정에서 다음 설명에 해당하는 원리는?

  1. 아베의 원리
  2. 버니어의 원리
  3. 에어리의 원리
  4. 해르쯔의 원리
(정답률: 78%)
  • 이것은 "아베의 원리"이다. 이 원리는 전기적으로 중립인 물질이 전기장에 노출될 때, 물질 내부의 자유 전자들이 전기장에 의해 이동하면서 전기적으로 균일하게 분포되는 현상을 말한다. 이러한 현상은 전기적으로 중립한 물질의 전기적 특성을 측정하는 데에 이용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 절삭공구에서 칩 브레이커(Chip Breaker)의 설명으로 옳은 것은?

  1. 전단형이다.
  2. 칩의 한 종류이다.
  3. 바이트 생크의 종류이다.
  4. 칩이 인위적으로 끊어지도록 바이트에 만든 것이다.
(정답률: 83%)
  • 칩 브레이커는 바이트의 칩 간섭을 줄이기 위해 칩이 인위적으로 끊어지도록 바이트에 만든 것입니다. 이는 가공 과정에서 칩이 길게 나오는 것을 방지하고, 가공 효율을 높이기 위한 방법 중 하나입니다. 따라서 "칩이 인위적으로 끊어지도록 바이트에 만든 것이다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 가공능률에 따라 공작기계를 분류할 때 가공할 수 있는 기능이 다양하고, 절삭 및 이송속도의 범위도 크기 때문에 제품에 맞추어 절삭조건을 선정하여 가공할 수 있는 공작기계는?

  1. 단능 공작 기계
  2. 만능 공작 기계
  3. 범용 공작 기계
  4. 전용 공작 기계
(정답률: 60%)
  • 범용 공작 기계는 가공할 수 있는 기능이 다양하고, 절삭 및 이송속도의 범위도 크기 때문에 제품에 맞추어 절삭조건을 선정하여 가공할 수 있는 공작기계이다. 이에 반해 단능 공작 기계는 특정한 기능만을 수행할 수 있고, 전용 공작 기계는 특정 제품 또는 부품을 생산하기 위해 특별히 제작된 기계이다. 만능 공작 기계는 모든 가공 작업을 수행할 수 있는 기계로서 존재하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 호칭치수가 200 mm인 사인 바로 21° 30′의 각도를 측정할 때 낮은 쪽 게이지 블록의 높이가 5mm 라면 높은 쪽은 얼마인가? (단, sin 21° 30′ = 0.3665 이다.)

  1. 73.3 mm
  2. 78.3 mm
  3. 83.3 mm
  4. 88.3 mm
(정답률: 51%)
  • 호칭치수가 200 mm이므로, 1mm당 각도는 0.005°이다. 따라서 21° 30′은 21.5°로 변환할 수 있다.

    sin 21.5° = 높은 쪽 게이지 블록의 높이 / 200 mm

    높은 쪽 게이지 블록의 높이 = 200 mm x sin 21.5°

    높은 쪽 게이지 블록의 높이 = 200 mm x 0.3665

    높은 쪽 게이지 블록의 높이 = 73.3 mm

    따라서, 높은 쪽 게이지 블록의 높이는 73.3 mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 마이크로미터의 나사 피치가 0.2 mm 일 때 심블의 원주를 100 등분하였다면 심블 1눈금의 회전에 의한 스핀들의 이동량은 몇 mm인가?

  1. 0.005
  2. 0.002
  3. 0.01
  4. 0.02
(정답률: 79%)
  • 나사 피치가 0.2mm 이므로 1회전에 나사가 0.2mm 만큼 이동한다. 따라서 심블 1눈금의 회전에 의한 스핀들의 이동량은 0.2mm / 100 = 0.002mm 이다. 따라서 정답은 "0.002" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밀링머신에서 커터 지름이 120 mm, 한 날 당 이송이 0.1 mm, 커터 날수가 4날, 회전수기 900rpm 일 때, 절삭속도는 약 몇 m/min인가?

  1. 33.9
  2. 113
  3. 214
  4. 339
(정답률: 58%)
  • 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도 = (커터 지름 × π × 회전수) ÷ 1000

    = (120 × 3.14 × 900) ÷ 1000

    = 339.12

    따라서, 정답은 "339"입니다. 소수점 이하를 반올림하여 최종적으로 339를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭공구에서 크레이터 마모(crater wear)의 크기가 증가할때 나타나는 현상이 아닌 것은?

  1. 구성인선(built up edge)이 증가한다,
  2. 공구의 윗면경사각이 증가한다.
  3. 칩의 곡률반지름이 감소한다.
  4. 날끝이 파괴되기 쉽다.
(정답률: 52%)
  • 구성인선(built up edge)은 절삭공구와 원료 사이에서 생성되는 층으로, 절삭공구의 마모와 관련이 있습니다. 크레이터 마모는 절삭공구의 마모 중 하나로, 공구의 윗면경사각이 증가하고 칩의 곡률반지름이 감소하며, 날끝이 파괴되기 쉬워집니다. 따라서 "구성인선이 증가한다"는 것은 크레이터 마모와 관련이 없는 올바르지 않은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 슬로터(slotter)에 관한 설명으로 틀린 것은?

  1. 규격은 램의 최대행정과 테이블의 지름으로 표시된다.
  2. 주로 보스(boss)에 키 홈을 가공하기 위해 발달된 기계이다,
  3. 구조가 세이퍼(shaper)를 수직으로 세워 놓은 것과 비슷하여 수직 세이퍼(shaper)라고도 한다.
  4. 테이블의 수평길이 방향 왕복운동과 공구의 테이블 가로방향 이송에 의해 비교적 넓은 평면을 가공하므로 평삭기라고도 한다.
(정답률: 52%)
  • "규격은 램의 최대행정과 테이블의 지름으로 표시된다."가 틀린 설명이다. 슬로터의 규격은 램의 최대행정과 테이블의 크기로 표시된다. 테이블의 지름이 아닌 크기를 기준으로 한다. 슬로터는 주로 보스(boss)에 키 홈을 가공하기 위해 발달된 기계이며, 구조가 세이퍼(shaper)를 수직으로 세워 놓은 것과 비슷하여 수직 세이퍼(shaper)라고도 한다. 테이블의 수평길이 방향 왕복운동과 공구의 테이블 가로방향 이송에 의해 비교적 넓은 평면을 가공하므로 평삭기라고도 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 다음 중 V 벨트 전동장치에서 사용하는 벨트의 단면각은?

  1. 34°
  2. 36°
  3. 38°
  4. 40°
(정답률: 59%)
  • V 벨트는 삼각형 모양의 단면을 가지고 있으며, 벨트와 풀리의 접촉면적을 최대화하기 위해 단면각이 큰 것이 좋습니다. 따라서 V 벨트 전동장치에서 사용하는 벨트의 단면각은 40°입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 나사를 나타낸 도면 중 미터 가는 나사를 나타낸 것은?

(정답률: 63%)
  • 정답은 "" 이다. 이유는 도면에서 미터 가는 나사는 10mm 간격으로 표시되어 있으며, 다른 나사들은 5mm 간격으로 표시되어 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 도면을 작성할 때 다음 선들이 모두 겹쳤을 경우 가장 우선적으로 나타내야 하는 선은?

  1. 절단선
  2. 무게 중심선
  3. 치수 보조선
  4. 숨은선
(정답률: 75%)
  • 정답은 "숨은선"입니다. 이유는 숨은선은 실제 제품의 형태와 구조를 나타내는 중요한 선으로, 다른 선들이 겹쳐져 있어도 반드시 표시되어야 하기 때문입니다. 절단선은 제품의 내부를 보여주는 선으로, 숨은선보다는 우선순위가 낮습니다. 무게 중심선과 치수 보조선은 제품의 특정 부분을 강조하기 위한 보조적인 선으로, 숨은선보다도 우선순위가 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 각도치수의 허용한계 값 지시 방법이 틀린 것은?

(정답률: 75%)
  • ""이 틀린 이유는, 각도치수의 허용한계 값은 일반적으로 0.05°, 0.1°, 0.2° 등의 단위로 표시되며, ""처럼 0.005°와 같이 세밀한 단위로 표시되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같이 절단된 편심 원뿔의 전개법으로 가장 적합한 것은?

  1. 삼각형법
  2. 동심원법
  3. 평행선법
  4. 사각형법
(정답률: 65%)
  • 이 그림은 편심 원뿔의 전개법을 나타내고 있습니다. 이러한 전개법을 그리기 위해서는 원뿔의 모양과 크기를 정확하게 파악해야 합니다. 이를 위해 가장 적합한 방법은 삼각형법입니다. 삼각형법은 원뿔의 꼭지점과 원의 중심을 이용하여 삼각형을 그리고, 이를 전개면에 옮겨 그림을 완성하는 방법입니다. 이 방법은 원뿔의 크기와 모양을 정확하게 파악할 수 있으며, 전개면에 그림을 그리기에 가장 적합한 방법입니다. 따라서 이 그림의 전개법으로는 삼각형법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 기하공차에 대한 설명으로 옳지 않은 것은?

  1. 기하공차 값 0.1 mm는 동심도 기하공차가 적용된다.
  2. 평행도 기하공차의 데이텀을 지시하는 문자 A이다.
  3. 평행도 기하공차 값은 지정길이 100mm에 대해 0.02 mm이다.
  4. 공차가 지시된 부분은 2개의 기하공차가 모두 적용된다.
(정답률: 55%)
  • "기하공차 값 0.1 mm는 동심도 기하공차가 적용된다."라는 설명은 옳은 설명입니다. 동심도 기하공차는 원의 중심이 일치하는 두 개의 원이 있을 때, 그 두 원의 반지름 차이가 일정한 값으로 유지되도록 하는 공차입니다. 따라서, 이 문제에서 주어진 그림에서는 두 개의 원이 동심원이므로, 동심도 기하공차가 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 단면의 표사와 단면도의 해칭에 관한 설명으로 옳은 것은?

  1. 단면 면적이 넓은 경우에는 그 외형선을 따라 적절한 범위에 해칭 또는 스머징을 한다.
  2. 해칭선의 각도는 주된 중심선에 대하여 60°로 하여 굵은 실선을 사용하여 등간격으로 그린다.
  3. 인접한 다른 부품의 단면은 해칭선의 방향이나 간격을 변경하지 않고 동일하게 사용한다.
  4. 해칭 부분에 문자, 기호 등을 기입할 때는 해칭을 중단하지 않고 겹쳐서 나타내야한다.
(정답률: 55%)
  • 단면 면적이 넓은 경우에는 해칭을 하지 않으면 단면 도면을 이해하기 어렵기 때문에, 그 외형선을 따라 적절한 범위에 해칭 또는 스머징을 합니다. 이렇게 하면 단면 도면을 보는 사람들이 부품의 내부 구조를 쉽게 파악할 수 있습니다. 해칭선의 각도는 주된 중심선에 대하여 60°로 하여 굵은 실선을 사용하여 등간격으로 그리며, 인접한 다른 부품의 단면은 해칭선의 방향이나 간격을 변경하지 않고 동일하게 사용합니다. 해칭 부분에 문자, 기호 등을 기입할 때는 해칭을 중단하지 않고 겹쳐서 나타내야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 선의 종류와 용도에 대한 내용으로 틀린 것은?

  1. 굵은 실선 : 대상물이 보이는 부분의 모양을 표시하는 데 사용된다.
  2. 가는 1점 쇄선 : 중심이 이동한 중심궤적을 표시하는데 사용된다.
  3. 가는 2점 쇄선 : 얇은 두께를 가진 부분을 나타내는데 사용된다.
  4. 굵은 1점 쇄선 : 특수한 가공을 하는 부분 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는 데 사용된다.
(정답률: 74%)
  • 가는 2점 쇄선은 얇은 두께를 가진 부분을 나타내는데 사용되는 것이 아니라, 두 개의 점으로 이루어진 선으로서 일반적으로 접합부를 나타내는데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같이 표면의 결 도시기호가 있을 때 이에 대한 설명으로 옳지 않은 것은?

  1. 양측 상한 및 하한치를 적용한다.
  2. 재료 제거를 허용하지 않은 공정이다.
  3. 10개의 샘플링 길이를 평가 길이로 적용한다.
  4. 상한치는 산술평균편차에 max-규칙을 적용한다.
(정답률: 67%)
  • 결 도시기호는 표면의 결함을 나타내는 기호로, 결함의 종류와 크기를 나타낸다. 이 중에서 옳지 않은 설명은 없다.

    10개의 샘플링 길이를 평가 길이로 적용하는 이유는, 이 공정에서는 재료 제거를 허용하지 않기 때문에 결함의 크기를 정확하게 측정하기 위해서는 여러 개의 샘플링을 해야 한다. 이 때, 10개의 샘플링 길이를 평가 길이로 적용하면, 결함의 크기를 더 정확하게 측정할 수 있다. 따라서 이 공정에서는 10개의 샘플링 길이를 평가 길이로 적용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 제 3각 정투상법으로 이래 입체도의 정면도, 평면도, 좌측면도를 가장 적합하게 나타낸 것은?

(정답률: 82%)
  • 정면도, 평면도, 좌측면도를 나타내는 그림이므로, 이를 가장 잘 표현할 수 있는 제 3각 정투상법을 선택해야 한다. ""은 제 3각 정투상법으로 나타낸 것이며, 다른 보기들은 다른 시점에서의 그림이거나 다른 방법으로 나타낸 것이므로 선택할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 폴리(pulley)sks 기어(gear) 등이 장착되어 회전하는 축에서 방생되는 모멘트의 설명으로 옳은 것은?

  1. 굽힘 모멘트만 발생한다.
  2. 비틀림 모멘트만 발생한다.
  3. 굽힘 모멘트와 비틀림 모멘트가 동시에 발생한다.
  4. 굽힘 모멘트와 비틀림 모멘트가 전혀 발생하지 않는다.
(정답률: 69%)
  • 폴리나 기어 등이 장착된 축에서는 회전하는 물체에 의해 발생하는 힘이 축에 작용하게 되어 굽힘 모멘트와 비틀림 모멘트가 동시에 발생합니다. 굽힘 모멘트는 축의 중심을 중심으로 축이 굽어지는 모멘트를 의미하며, 비틀림 모멘트는 축의 축력 방향으로 축이 비틀리는 모멘트를 의미합니다. 따라서, 이 두 모멘트는 동시에 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전압을 나타내는 단위는?

  1. 옴[Ω]
  2. 볼트[V]
  3. 와트[W]
  4. 암페어[A]
(정답률: 79%)
  • 전압은 전기 회로에서 전기를 흐르게 하는 힘을 나타내는데, 이 힘을 나타내는 단위가 볼트[V]이다. 따라서 전압을 나타내는 단위는 볼트[V]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림과 같이 높이가 115m에서 수평으로 물체를 던졌더니, 던진 곳에서부터 92.5m인 지점에 물체가 떨어졌다. 물체의 초기속도는 얼마인가? (단, 중력가속도 g= 9.8㎨이다.)

  1. 16.1 m/s
  2. 19.1 m/s
  3. 21.1 m/s
  4. 23.1 m/s
(정답률: 47%)
  • 이 문제는 수평으로 던진 물체의 수직 운동 문제이다. 수평으로 던진 물체의 초기 속도를 v, 던진 지점에서 물체의 높이를 h, 물체가 떨어진 지점까지의 거리를 d라고 하면, 다음과 같은 식을 세울 수 있다.

    d = vt (t는 물체가 떨어지는 데 걸리는 시간)
    h = 1/2gt^2 + vt

    이 두 식을 이용하여 v를 구해보자. 먼저, t를 구해보자.

    d = vt 이므로, t = d/v

    h = 1/2gt^2 + vt 에 t = d/v를 대입하면,

    h = 1/2g(d/v)^2 + d

    이 식에서 h, g, d는 문제에서 주어졌으므로, v에 대한 이차방정식을 만들어 풀면 된다.

    1/2g(d/v)^2 + d - h = 0

    여기서 g, d, h를 대입하면,

    1/2 x 9.8 x (92.5/v)^2 + 92.5 - 115 = 0

    이 식을 풀면, v = 19.1 m/s 이다.

    따라서, 정답은 "19.1 m/s" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 그림에서 스페너를 이용하여 볼트를 조이려고 한다. 이때 발생하는 토크(T)를 구하는 식으로 옳은 것은?

  1. T = F × r
  2. T = F × 2r
(정답률: 74%)
  • 볼트를 조이는 토크(T)는 힘(F)과 조이는 위치에서의 반지름(r)의 곱으로 나타낼 수 있다. 이는 스페너를 이용하여 볼트를 조이는 경우, 스페너의 길이가 반지름(r)이 되고, 스페너에 가해지는 힘이 토크(T)가 되기 때문이다. 따라서 T = F × r이 옳은 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 1kWh의 일량을 바르게 표현한 것은?

  1. 1kWh의 동력을 30분 사용했을 때의 일량
  2. 1kWh의 동력을 1시간 사용했을 때의 일량
  3. 1kWh의 동력을 2시간 사용했을 때의 일량
  4. 1kWh의 동력을 4시간 사용했을 때의 일량
(정답률: 84%)
  • 1kWh는 1시간 동안 1kW의 전력을 사용한 양을 나타내는 단위이기 때문에, "1kWh의 동력을 1시간 사용했을 때의 일량"이 정답입니다. 다른 보기들은 1시간이 아닌 다른 시간 동안 사용한 양을 나타내고 있기 때문에 틀린 답변입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전류에 대한 설명으로 틀린 것은?

  1. 전류는 기전력이라고도 한다.
  2. 암페어[A]를 단위로 사용한다.
  3. 전류는 도체 내의 자유전자들의 움직임으로 발생된다.
  4. 회로 내 임의의 점에서의 전류의 크기는 매 초 그 지점을 통과하는 전하량으로 정한다.
(정답률: 68%)
  • "전류는 기전력이라고도 한다."는 틀린 설명입니다. 전류는 전하의 흐름을 나타내는 물리량이며, 기전력은 전기 회로에서 전하를 움직이기 위해 필요한 에너지를 제공하는 능력을 나타내는 물리량입니다. 따라서 전류와 기전력은 서로 다른 물리량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 직경이 52 cm일 관속에 흐르는 물의평균속도가 5m/s 일떄 유량은 약 몇 m3/s인가?

  1. 0.16
  2. 1.06
  3. 10.6
  4. 15.6
(정답률: 56%)
  • 유량(Q)은 다음과 같은 공식으로 계산할 수 있다.

    Q = πr^2v

    여기서 r은 반지름, v는 속도이다. 따라서 우리는 다음과 같이 계산할 수 있다.

    r = 52/2 = 26cm = 0.26m
    v = 5m/s

    Q = π(0.26)^2(5) ≈ 1.06 m^3/s

    따라서, 정답은 "1.06"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 응력에 대한 설명으로 틀린 것은?

  1. 하중에 비례한다.
  2. 단면적에 비례한다.
  3. 단위는 Pa도 사용한다.
  4. 응력에는 전단응력, 인장응력, 압축응력, 등이 있다.
(정답률: 69%)
  • "하중에 비례한다."는 틀린 설명입니다. 응력은 하중과 면적의 비율로 정의되기 때문에, 하중이 증가하더라도 면적이 같다면 응력은 변하지 않습니다. 따라서 응력은 단면적에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 단면적이 2 cm2이고 길이가 10m인 동선의 전기저항[Ω]은? (단, 구리의 비저항은 17×10-8 Ω·m)

  1. 8.5 × 10-4
  2. 8.5 × 10-8
  3. 11.6 × 10-4
  4. 11.6 × 10-8
(정답률: 45%)
  • 전기저항은 다음과 같이 구할 수 있습니다.

    전기저항 = (비저항 × 길이) / 단면적

    여기에 주어진 값들을 대입하면,

    전기저항 = (17×10-8 Ω·m × 10m) / 2 cm2 = 8.5 × 10-4 Ω

    따라서 정답은 "8.5 × 10-4" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 ( ) 안에 들어갈 알맞은 단위를 순서대로 쓴 것은?

  1. m, s
  2. kg, m
  3. m/s, g
  4. kg, m/s2
(정답률: 70%)
  • 이 그림은 물체의 무게를 나타내는 것이므로 단위는 질량의 단위인 kg와 중력가속도의 단위인 m/s2를 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 시리얼 통신의 전송 속도를 나타내는 것은?

  1. bit
  2. bus
  3. baud
  4. byte
(정답률: 60%)
  • 시리얼 통신에서 전송 속도는 "baud"로 나타낸다. 이는 초당 전송되는 신호의 수를 나타내는 단위로, 한 번에 전송되는 비트 수와는 다른 개념이다. 예를 들어, 1초에 9600번의 신호가 전송되면 전송 속도는 9600 baud이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 서보기구에 대한 설명으로 틀린 것은?

  1. 제어량이 기계적인 변위인 자동 제어계를 의미한다.
  2. 일반적으로 신호변환부와 파워증폭부로 구성된다.
  3. 신호변환 시 전기식보다는 공압식이 많이 사용된다.
  4. 서보기구의 파워증폭부는 중력 및 조작을 행하는 부분이다.
(정답률: 76%)
  • "서보기구의 파워증폭부는 중력 및 조작을 행하는 부분이다."가 틀린 설명입니다.

    신호변환 시 전기식과 공압식 모두 사용될 수 있지만, 공압식이 더 많이 사용되는 이유는 전기식에 비해 더 큰 힘을 발생시킬 수 있기 때문입니다. 이는 공압식이 압축공기를 이용하여 작동하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 제어계의 성능에서 증요한 3가지 특성값이 아닌 것은?

  1. 속응성
  2. 안정도
  3. 결합계수
  4. 정상편차
(정답률: 66%)
  • 결합계수는 제어계의 성능을 나타내는 중요한 특성값이 아닙니다. 결합계수는 제어계의 구성 요소들 간의 상호작용을 나타내는 값으로, 제어계의 설계나 분석에 사용됩니다. 하지만 제어계의 성능을 나타내는 중요한 특성값은 속응성, 안정도, 정상편차입니다. 속응성은 입력 신호의 변화에 대한 출력 신호의 반응 속도를 나타내며, 안정도는 제어계의 출력 신호가 안정적으로 유지되는 정도를 나타냅니다. 정상편차는 제어계의 출력 신호와 목표값과의 차이를 나타내며, 이 값이 작을수록 제어계의 성능이 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 계전기 방식과 비교한 전자 제어 방식의 특징으로 아닌 것은?

  1. 수명이 길다.
  2. 동작속도가 빠르다
  3. 전기적 노이즈 강하다.
  4. 입력과 출력의 확장성이 우수하다.
(정답률: 74%)
  • 전자 제어 방식은 계전기 방식에 비해 전기적 노이즈가 강하다는 특징이 없다. 오히려 전자 제어 방식은 더욱 정확하고 안정적인 제어가 가능하며, 노이즈를 줄이기 위한 필터링 기능 등이 내장되어 있어 전기적 노이즈를 감소시킬 수 있다. 따라서 "전기적 노이즈 강하다"는 보기가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 시퀀스제어의 구성에서 검출부에 해당되지 않은 것은?

  1. 타이머
  2. 리밋스위치
  3. 압력스위치
  4. 온도스위치
(정답률: 70%)
  • 타이머는 시간에 따라 동작을 제어하는 부품으로, 검출부에 해당되지 않습니다. 검출부는 외부에서 입력되는 신호를 감지하고 이를 기반으로 동작을 제어하는 부품으로, 리밋스위치, 압력스위치, 온도스위치 등이 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 엔코더를 이용해서 검출하기 어려운 것은?

  1. 모터의 토크 검출
  2. 모터의 회전방향 검출
  3. 모터의 회전속도 검출
  4. 기계장치의 이송서리 검출
(정답률: 52%)
  • 엔코더는 회전 운동을 감지하는 센서이기 때문에 모터의 회전방향과 회전속도를 검출하는 것은 가능하지만, 모터의 토크 검출은 어렵습니다. 이는 모터의 토크는 회전 운동과는 별개의 개념이기 때문입니다. 따라서 모터의 토크를 검출하기 위해서는 다른 센서나 장치를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. C++언어의 특징이 아닌 것은?

  1. 기존 C언어와 호환성을 가진다.
  2. 래더 기반의 PLC 전용 언어이다.
  3. 기존 C언어에서 객체지향 개념이 추가되었다.
  4. 클래스(class) 단위로 작성하는 모듈화 언어이다.
(정답률: 76%)
  • C++언어는 래더 기반의 PLC 전용 언어가 아니라, 기존 C언어와 호환성을 가지며 객체지향 개념이 추가된 클래스(class) 단위로 작성하는 모듈화 언어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 계자 코일에 전류를 흘러줌으로써 전자석을 만들어 밸브를 여닫는 밸브는?

  1. 수동밸브
  2. 전동밸브
  3. 전자밸브
  4. 체크밸브
(정답률: 81%)
  • 전자밸브는 계자 코일에 전류를 흘러주면 전자석이 만들어지고, 이 전자석이 밸브를 여닫는 원리로 작동하는 밸브입니다. 따라서 전자밸브가 정답입니다. 수동밸브는 수동으로 조작해야 하고, 전동밸브는 전기 모터로 작동하며, 체크밸브는 유체의 흐름 방향을 제한하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 함수를 라플라스 변환한 결과로 옳은 것은?

(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 어떤 계의 단위 임펄스 입력이 가해질 경우 출력이 e-3t나타났다. 이 계의 전달함수는?

(정답률: 65%)
  • 임펄스 함수의 라플라스 변환은 1/s이다. 따라서 입력 신호가 e-3t일 때, 전달함수는 e-3s/s이다. 이를 부분분수 분해하면 (1/s) - (e-3s/s)이므로, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 입력기기로부터 칩입하는 노이즈를 방지할 수 있는 대책으로 적절한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 배리스터 사용
  2. 서미스터 사용
  3. 전원 필터 사용
  4. 정전압회로 사용
(정답률: 48%)
  • 입력기기로부터 칩입하는 노이즈를 방지하기 위해서는 전원에서 발생하는 노이즈를 차단해야 합니다. 이를 위해 배리스터를 사용합니다. 배리스터는 전류가 일정 수준 이상으로 증가하면 저항이 급격히 감소하여 전류를 차단하는 역할을 합니다. 따라서 입력기기로부터 칩입하는 노이즈를 차단하여 안정적인 신호를 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 일반적으로 PLC 본체의 구성에 포함되지 않은 것은?

  1. CPU
  2. 전원부
  3. 입·출력부
  4. 프로그램 로더
(정답률: 73%)
  • PLC 본체의 구성 요소 중에서는 CPU, 전원부, 입·출력부가 포함되지만, 프로그램 로더는 포함되지 않습니다. 이는 프로그램 로더가 PLC에 프로그램을 로드하는 데 사용되는 소프트웨어 도구이기 때문입니다. 따라서 PLC 본체의 하드웨어 구성 요소가 아니라 소프트웨어 도구로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 설명에 해당되는 원리는?

  1. 연속의 법칙
  2. 파스칼의 원리
  3. 베르누이의 정리
  4. 벤츄리관의 원리
(정답률: 77%)
  • 이 그림은 파스칼의 원리를 보여줍니다. 파스칼의 원리는 "같은 시간에 같은 부분에 작용하는 압력은 모두 같다"는 원리로, 이 그림에서는 왼쪽과 오른쪽의 압력이 같다는 것을 보여줍니다. 따라서 정답은 "파스칼의 원리"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. PLC의 DIO(Digital Input Output) 장치에 인터페이스 하기 적절치 못한 소자는?

  1. 근접 센서
  2. 포텐쇼미터
  3. 광전 스위치
  4. 토글 스위치
(정답률: 69%)
  • PLC의 DIO 장치는 디지털 신호를 처리하는데 적합한 장치이므로, 아날로그 신호를 처리하는 포텐쇼미터는 인터페이스하기 적절치 못한 소자이다. 포텐쇼미터는 전압이나 전류 등의 아날로그 신호를 측정하고 표시하는데 사용되는 소자이므로, PLC의 DIO 장치와는 호환되지 않는다. 따라서 PLC의 DIO 장치에 인터페이스 하기 위해서는 디지털 신호를 처리하는 근접 센서, 광전 스위치, 토글 스위치 등이 적합한 소자이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 상수 K를 라플라스 변환 값은?

  1. K2
(정답률: 61%)
  • 라플라스 변환에서 상수 K는 시간 축을 따라 이동하는 함수를 나타내는데, 이때 K가 양의 값을 가지면 함수는 오른쪽으로 이동하고, K가 음의 값을 가지면 함수는 왼쪽으로 이동한다. 따라서 K가 양의 값을 가지면 함수의 값은 시간이 지남에 따라 점점 작아지게 되고, K가 음의 값을 가지면 함수의 값은 시간이 지남에 따라 점점 커지게 된다. 이에 따라 라플라스 변환 값도 K2와 같이 K의 제곱에 비례하는 값이 되는데, 이때 K가 0이 되면 라플라스 변환 값은 0이 된다. 따라서 K가 0일 때 라플라스 변환 값도 0이 되어야 하므로, ""가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 그림의 전달함수( )로 옳은 것은?

(정답률: 48%)
  • 정답은 ""이다.

    전달함수는 입력과 출력 간의 관계를 나타내는 함수이다. 이 그림에서는 입력으로 "예금액"과 "대출액"을 받아서 출력으로 "이자액"을 계산하는 전달함수를 나타내고 있다.

    전달함수의 식을 보면, 이자액은 예금액과 대출액의 합에 10%를 곱한 값이다. 따라서, 예금액과 대출액이 모두 0일 때 이자액도 0이 된다. 이는 ""가 옳은 이유이다.

    보기에서 ""은 예금액과 대출액의 차이에 따라 이자액이 결정되는 것으로 잘못된 설명이다. ""은 이자율이 10%에서 20%로 바뀌었을 때의 전달함수를 나타내는 것으로, 현재의 전달함수와는 관련이 없다. ""는 예금액과 대출액의 합이 0이 아닐 때 이자액이 0이 되는 것으로, 전달함수의 식과 일치하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하여 목표값의 임의 변화에 추종하도록 구성된 제어계?

  1. 서보 기구
  2. 자동 조정
  3. 프로그램 제어
  4. 프로세스 제어
(정답률: 76%)
  • 서보 기구는 기계적 변위를 제어량으로 사용하여 목표값의 변화에 추종하는 제어계입니다. 따라서 물체의 위치, 방위, 자세 등을 정확하게 제어할 수 있어 자동 조정, 프로그램 제어, 프로세스 제어 등 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 10t5을 라플라스 변환한 결과로 옳은 것은?

(정답률: 58%)
  • 정답은 ""이다.

    10t5의 라플라스 변환은 다음과 같다.

    L{10t5} = 10L{t5} = 10 * (1/s2) * e-5s

    = (10/s2) * e-5s

    따라서, ""이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 생산 공정을 사람 대신 자동제어로 대체하였을 때 장점이 아닌 것은?

  1. 인건비를 감축시킬 수 있다.
  2. 생산량을 중대시킬 수 있다.
  3. 초기 시설투자비가 감소한다.
  4. 제품의 품질이 균일화되고 향상되어 불량품이 감소된다.
(정답률: 81%)
  • 생산 공정을 자동제어로 대체하면 인력을 대거 필요로 하지 않아 인건비를 감축시킬 수 있고, 생산량을 중대시킬 수 있으며, 제품의 품질이 균일화되어 불량품이 감소된다. 하지만 초기 시설투자비가 감소하는 것은 아니다. 오히려 자동화 시스템을 구축하고 설치하는 초기 비용이 매우 높기 때문에 초기 시설투자비가 증가할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 제어계에 대한 설명 중 틀린 것은?

  1. 컴퓨터 제어계에서 샘플링 주기가 길어질수록 정밀한 제어가 가능하다.
  2. 제어대상을 디지털 제어기에 연결하려면 A/D변환기와 D/A변환가 필요하다.
  3. 아날로그 제어계는 아날로그 형태의 입력과 피드백 신호가 연속적으로 주어진다.
  4. 아날로그 제어계는 증푹, 미분, 적분, 특성이 일정값으로 고정되어 있으므로 제어기구의 특성을 바꾸기 어렵다.
(정답률: 52%)
  • "컴퓨터 제어계에서 샘플링 주기가 길어질수록 정밀한 제어가 가능하다."가 틀린 설명입니다. 샘플링 주기가 짧을수록 더 정밀한 제어가 가능합니다. 이는 샘플링 주기가 짧을수록 입력 신호의 변화를 빠르게 감지하고 제어기가 빠르게 반응할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 정현파의 최댓값이 10V일 때, 평균값은 약 D 얼마인가?

  1. 0V
  2. 5V
  3. 6.37V
  4. 7.07V
(정답률: 50%)
  • 정현파의 평균값은 0부터 주기 T까지의 정현파의 면적의 합을 주기 T로 나눈 값이다. 정현파의 최댓값이 10V이므로, 주기 T 내에서 정현파의 최솟값은 -10V이다. 따라서, 정현파의 면적은 삼각형의 넓이와 직사각형의 넓이의 합으로 구할 수 있다. 삼각형의 넓이는 (10V x T) / 2 = 5VT이고, 직사각형의 넓이는 10V x (T - (T/4)) = 7.5VT이다. 따라서, 정현파의 면적의 합은 5VT + 7.5VT = 12.5VT이다. 주기 T는 1/60초이므로, 평균값은 (12.5VT / T) = 12.5V x (1/60)초 = 0.2083V초이다. 이를 전압으로 환산하면 0.2083V초 / (1/60)초 = 12.5V이므로, 평균값은 약 6.37V이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 온도 측정에 가장 적합한 것은?

  1. cds
  2. 0다이오드
  3. 타코미터
  4. 서미스터
(정답률: 73%)
  • 서미스터는 온도 변화에 따라 전기 저항값이 변화하는 특성을 이용하여 온도를 측정하는데 가장 적합한 센서이다. 다른 보기들은 각각 광센서, 전류 측정, 회전수 측정 등 다른 용도에 더 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 마이크로프로세서 내에서 산술연산의 기본 연산은?

  1. 곱셈
  2. 덧셈
  3. 뻴셈
  4. 나눗셈
(정답률: 80%)
  • 마이크로프로세서 내에서 산술연산의 기본 연산은 덧셈입니다. 이는 컴퓨터에서 모든 숫자는 이진수로 표현되기 때문입니다. 이진수에서 덧셈은 각 자리수를 더하고, 자리올림이 발생하면 다음 자리수에 더해주는 간단한 연산입니다. 따라서 마이크로프로세서에서 산술연산의 기본 연산은 덧셈입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 논리식을 간소화한 결과로 옳은 것은?

  1. C
  4. A+B+C
(정답률: 64%)
  • 논리식을 간소화하면 "A+B+C"가 된다. 이유는 "C"와 "A+B+C"가 모두 참일 때 "A+B+C"가 참이기 때문이다. 따라서 "C"는 필요 없는 항이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. DJejS 도선에 5A의 전류를 1분간 흘렸다면 이 도선을 통하여 이동한 전하량은 몇 [C] 인가?

  1. 3
  2. 20
  3. 180
  4. 300
(정답률: 72%)
  • 전하량은 전류와 시간의 곱으로 구할 수 있습니다. 따라서 전하량은 5A x 60s = 300[C] 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 인간의 시감각과 비슷한 분광 감도를 가진 센서는?

  1. 가스센서
  2. 습도센서
  3. 컬러센서
  4. 유도형센서
(정답률: 78%)
  • 컬러센서는 인간의 눈과 비슷한 분광 감도를 가지고 있어서 물체의 색상을 감지할 수 있습니다. 따라서 인간의 시감각과 유사한 센서라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 카르노도가 나타내는 논리식은?

(정답률: 55%)
  • 카르노도는 논리식을 최소화하는 방법을 제시하는 논리학자이다. 이 논리식에서는 A와 B가 모두 참일 때 C가 참이 된다는 것을 나타내고 있다. 따라서 A와 B가 모두 참일 때 C가 거짓이 되는 경우는 없으므로, 논리식을 최소화하면 ""가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 디지털 시스템에서 음수의표현 방법이 아닌 것은?

  1. 1의 보수에 의한 표현
  2. 2의 보수에 의한 표현
  3. 3초과 코드에 의한 표현
  4. 부호와 절대값에 의한 표현
(정답률: 70%)
  • 3초과 코드에 의한 표현은 음수를 나타내기 위해 비트의 개수를 늘리는 방식으로, 디지털 시스템에서 일반적으로 사용되지 않는 방법입니다. 1의 보수와 2의 보수는 비트 반전과 덧셈을 통해 음수를 나타내는 방법이며, 부호와 절대값은 부호 비트와 절대값을 나타내는 비트로 구성된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 이상적인 연산 증폭기의 특징으로 옳은 것은?

  1. 출력 임피던스가 1이다.
  2. 무한대의 대역폭을 갖는다.
  3. 전압 이득이 한정되어 있다.
  4. 입력 임피던스가 한정되어 있다.
(정답률: 67%)
  • 이상적인 연산 증폭기는 입력 임피던스가 무한대이고 출력 임피던스가 0이며 전압 이득이 무한대이기 때문에 무한대의 대역폭을 갖는다. 이는 입력 신호의 모든 주파수 성분을 증폭할 수 있음을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 위치 결정의 불학정성과 고속 동작에서 감속기의 강성이 약학 것을 개선학기 위해 감속 등의 동력전달부품을 사용하지 않고 로봇 암에 직접 모터를 부착하여 움직이는 모터는?

  1. AC 서보모터
  2. DC 서보모터
  3. 라니어 서보모터
  4. 다이렉트드라이브 서보모터
(정답률: 75%)
  • 다이렉트드라이브 서보모터는 감속 등의 동력전달부품을 사용하지 않고 직접 로봇 암에 부착되어 움직이는 모터로, 위치 결정의 불학정성과 고속 동작에서 감속기의 강성이 약한 문제를 해결할 수 있습니다. 또한, 다른 서보모터들과는 달리 감속기나 기어 등의 부품이 없기 때문에 전달 손실이 적고, 높은 정밀도와 반응 속도를 가지고 있습니다. 따라서, 로봇 암에 직접 모터를 부착하여 움직이는 경우에는 다이렉트드라이브 서보모터가 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 심진수 5.75를 이진수로 변환한 결과로 옳은 것은?

  1. 101.11
  2. 101.111
  3. 101.01
  4. 101.001
(정답률: 66%)
  • 정답은 "101.11"이다.

    5.75를 이진수로 변환하는 방법은 다음과 같다.

    1. 5를 이진수로 변환한다. 5 = 101 (2진수)
    2. 0.75를 이진수로 변환한다.
    - 0.75 x 2 = 1.5 (정수 부분은 1, 소수 부분은 0.5)
    - 0.5 x 2 = 1.0 (정수 부분은 1, 소수 부분은 0)
    - 따라서 0.75의 이진수는 0.11이 된다.
    3. 5의 이진수와 0.75의 이진수를 합친다.
    - 101.11이 된다.

    따라서 "101.11"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 기호의 명령은?

  1. 다이오드
  2. 트랜지스터
  3. 발광다이오드
  4. 제너다이오드
(정답률: 76%)
  • 이 기호는 제너다이오드를 나타냅니다. 제너다이오드는 PN 접합부에 전압을 인가하여 전류를 통제하는 반도체 소자입니다. 이 기호는 PN 접합부를 나타내며, 화살표 방향으로 전류가 흐릅니다. 다른 보기들은 각각 다른 기능을 가진 반도체 소자들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 헨드 탭의 파손 원인으로 옳은 것은?

  1. 너무 빠르게 절삭작업을 했다.
  2. 구멍을 충분히 크게 가공했다.
  3. 가공 중 태핑 오일을 주입했다.
  4. 탭이 구멍 방향과 동일선상에 있었다.
(정답률: 77%)
  • 헨드 탭의 파손 원인은 "너무 빠르게 절삭작업을 했다." 이다. 이는 탭이 금속을 절삭할 때 충격이 발생하면서 파손될 가능성이 높아지기 때문이다. 따라서 작업 속도를 적절히 조절하여 탭을 파손하지 않도록 주의해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 시간의 변화에 관계없이 그 크기와 방향이 일정한 전류를 무엇이라고 하는가?

  1. 교류
  2. 저항
  3. 직류
  4. 주파수
(정답률: 72%)
  • 직류는 시간에 따라 크기와 방향이 일정한 전류를 말한다. 따라서 시간의 변화에 관계없이 일정한 전류를 유지하는 것이 특징이며, 이와 달리 교류는 시간에 따라 전류의 크기와 방향이 변하는 것을 말한다. 저항은 전기회로에서 전류의 흐름을 제한하는 장치를 말하며, 주파수는 교류의 주기를 나타내는 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 스트레인게이지의 특징으로 옳은 것은?

  1. 정밀도 낮다.
  2. 온도의 영향이 크다.
  3. 직류에서만 사용이 가능하다.
  4. 정압뿐만 아니라 동압에서도 사용 가능하다.
(정답률: 56%)
  • 스트레인게이지는 외부의 물리적인 힘에 의해 변형되는 물체에 부착되어 변형된 정도를 측정하는데 사용되는 장치입니다. 이 때, 정압이나 동압에서 변형 정도를 측정할 수 있어야 하므로, 스트레인게이지는 정압뿐만 아니라 동압에서도 사용 가능합니다. 이는 스트레인게이지의 유용성을 높이는 중요한 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 저장에 비례하여 기전력이 발생하는 물리적 현상을 응용한 것으로 자계의 방향이나 감도를 측정할 수 있는 자기센서는?

  1. 리졸버(resolver)
  2. 서모파일(thermopile)
  3. 홀 센서(hall sensor)
  4. 타코 제너레이터(tacho generator)
(정답률: 46%)
  • 홀 센서는 자기장에 의해 전하를 이동시키는 홀 효과를 이용하여 자기장의 방향과 세기를 감지하는 센서이다. 저장에 비례하여 기전력이 발생하는 물리적 현상을 이용하여 작동하므로 저장장치와 함께 사용되는 경우가 많다. 따라서 저장장치의 자기장을 감지하여 자계의 방향이나 감도를 측정할 수 있는 홀 센서가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 전류를 한 방향으로만 흐르게 하고, 역방향으로 흐르지 못하게 하는 성질을 가진 반도체 소자는?

  1. 저항
  2. 인덕터
  3. 콘덴서
  4. 다이오드
(정답률: 76%)
  • 다이오드는 PN 접합부를 가지고 있어, 전류가 한 방향으로만 흐르게 하고 역방향으로 흐르지 못하게 합니다. 이러한 성질 때문에 다이오드는 전기회로에서 정류기로 사용되며, 전압을 제어하는 등 다양한 용도로 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

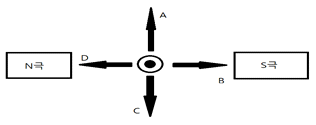

78. 전동기의 자장 내에 있는 도체의 전류가 그림과 같이흘러나올 경우 도체가 받는 힘의 방향으로 옳은 것은?

  1. A
  2. B
  3. C
  4. D
(정답률: 65%)
  • A. 도체는 자기장의 방향과 수직으로 작용하는 힘을 받는다.

    전류가 흐르면 그 주변에 자기장이 생기게 되고, 이 자기장과 도체 내의 전자들이 상호작용하여 도체에 힘이 작용하게 된다. 이 때, 도체가 받는 힘의 방향은 자기장의 방향과 수직이다. 따라서 정답은 A이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. v = 100sin377t[V]의 교류에서 실효치의 대략적인 전압 v와 주파수 f가 옳은 것은?

  1. v = 70.7V, f = 60Hz
  2. v = 100V, f = 50Hz
  3. v = 140.7V, f = 60Hz
  4. v = 141V, f = 50Hz
(정답률: 50%)
  • 정답: "v = 70.7V, f = 60Hz"

    이유:

    v = 100sin377t[V]에서 377는 각주파수(angular frequency)로서, 2πf와 같다. 따라서,

    2πf = 377

    f = 377/2π ≈ 60Hz

    또한, 전압의 실효치는 최대 전압의 1/√2이므로,

    v(rms) = 100/√2 ≈ 70.7V

    따라서, "v = 70.7V, f = 60Hz"가 옳은 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 반도체에서 공핍충 양단에는 전위차가 존재하며 이러한 전위차가 존재하면 이러한 전위차는 전자가 움직이기 위한 에너지의 양이다 이러한 전위차를 무엇이라고 하는가?

  1. 순간전압
  2. 전압강하
  3. 전위장벽
  4. 항복전압
(정답률: 64%)
  • 반도체에서 공통충 양단에는 전자가 자유롭게 이동할 수 있는 전자공진구가 존재하며, 이 구간에서 전자는 전위차를 이용하여 움직인다. 이때 전위차는 전자가 움직이기 위해 필요한 에너지의 양을 나타내며, 이러한 전위차를 전위장벽이라고 한다. 따라서 정답은 "전위장벽"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
