침투비파괴검사기사(구) 필기 기출문제복원 (2008-03-02)

침투비파괴검사기사(구) 2008-03-02 필기 기출문제 해설

이 페이지는 침투비파괴검사기사(구) 2008-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

침투비파괴검사기사(구)
(2008-03-02 기출문제)

목록

1과목: 침투탐상시험원리

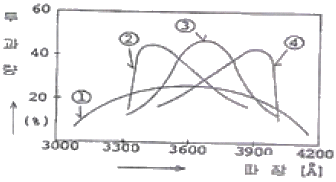

1. 그림에서 침투탐상시험시 자외선등에 사용될 필터로서 가장 적절한 빛의 투과상태를 나타낸 곡선인 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
  • 침투탐상시험에서 자외선등(Black Light)용 필터는 가시광선은 차단하고 자외선 영역인 $365\text{nm}$($3650\text{\AA}$) 부근의 파장만을 효율적으로 투과시켜야 합니다.
    제시된 그래프 에서 파장 $3600\text{\AA} \sim 3700\text{\AA}$ 영역에서 가장 높은 투과율을 보이는 곡선은 ③번입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 침투탐상시험시 현상처리 과정에서 결함 검출 강도가 가장 심각하게 저하되는 경우는?

  1. 현상제의 온도가 대기 온도보다 높을 때
  2. 현상제의 피박 두께가 두꺼울 때
  3. 부식방지제가 현상제에 첨가되었을 때
  4. 탐상 표면을 산이나 알칼리로 세척하였을 때
(정답률: 알수없음)
  • 현상제 층이 너무 두꺼우면 침투액이 표면으로 배어 나오는 것을 방해하고, 지시 모양이 뭉개지거나 흐려져 결함 검출 강도가 심각하게 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 침투탐상시험의 특성이 아닌 것은?

  1. 대형 부품의 현장 검사가 가능하다.
  2. 미세한 표면 불연속의 검출이 가능하다.
  3. 불연속의 깊이를 정확하게 측정할 수 있다.
  4. 서로 다른 침투액을 혼용하여 사용할 경우 강도가 저감되는 효과가 나타날 수 있다.
(정답률: 알수없음)
  • 침투탐상시험은 표면에 열려 있는 불연속부를 검출하는 표면 검사법으로, 결함의 위치와 모양은 알 수 있지만 불연속의 깊이를 정확하게 측정하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 습식현상제를 관리할 때 중요도가 가장 낮은 것은?

  1. 적심의 형태
  2. 오염
  3. 농도
  4. 세척성
(정답률: 알수없음)
  • 습식현상제 관리 시에는 현상제의 농도, 오염도, 그리고 적심의 형태(입자 크기 및 분포)가 지시 모양의 선명도에 직접적인 영향을 미치므로 매우 중요합니다. 반면 세척성은 검사 후 단계의 문제이므로 현상제 자체의 관리 중요도는 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 침투탐상시험을 위해 검사체의 표면을 모래 분사(Sand blasting)로 전처리하였을 때 이에 따른 부작용의 예상으로 가장 관계가 큰 것은?

  1. 결함의 입구가 막힌다.
  2. 기름 찌꺼기가 결함을 밀봉한다.
  3. 결함이 빠르게 성장된다.
  4. 모래 분사에 의해 새로운 결함이 발생된다.
(정답률: 알수없음)
  • 모래 분사(Sand blasting)와 같은 거친 표면 전처리를 수행하면, 분사된 모래 입자가 결함의 입구를 물리적으로 메워버려 침투액이 결함 내부로 들어가지 못하게 방해하는 부작용이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 침투탐상시험에 사용되는 침투액의 물리적 특성으로 옳은 것은?

  1. 침투액은 빨리 건조되어야 한다.
  2. 침투액은 쉽게 제거되어서는 안된다.
  3. 침투액은 점성이 높아야 한다.
  4. 침투액은 적심성이 우수해야 한다.
(정답률: 알수없음)
  • 침투액은 미세한 결함 내부로 잘 스며들어야 하므로, 액체가 고체 표면을 적시는 성질인 적심성이 우수해야 합니다.

    오답 노트
    빨리 건조됨: 침투 시간이 필요하므로 부적절함
    쉽게 제거되지 않음: 검사 후 세척이 가능해야 함
    점성이 높음: 점성이 너무 높으면 미세 결함 침투가 어려움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 고장력 강용접부의 경우 용접완료 후 24~48시간 경과 후에 비파괴검사를 실시하는 이유로 가장 옳은 것은?

  1. 용접완료 후 지연 균열의 발생우려 때문에
  2. 용접완료 후 피로 균열의 발생우려 때문에
  3. 용접완료 후 고온 균열의 발생우려 때문에
  4. 용접완료 후 응력부식 균열의 발생우려 때문에
(정답률: 알수없음)
  • 고장력강은 용접 후 수소에 의해 시간이 지난 뒤 균열이 발생하는 지연 균열(Delayed Crack)의 위험이 큽니다. 따라서 균열 발생 여부를 확실히 확인하기 위해 24~48시간의 대기 시간 후에 비파괴검사를 실시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 액체와 시험체 표면과의 관계에서 적심성이 가장 좋은 조건은?

  1. 접촉각이 90°일 때
  2. 접촉각이 90°를 초과하는 조건일 때
  3. 접촉각이 135°를 초과하는 조건일 때
  4. 접촉각이 90° 미만으로 작아지는 조건일 때
(정답률: 알수없음)
  • 액체가 고체 표면을 적시는 성질인 적심성은 접촉각이 작을수록 좋아지며, 특히 접촉각이 $90^{\circ}$ 미만으로 작아질 때 적심성이 좋다고 판단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 침투탐상시험 조작 처리순서과 다음과 같을 때 수행되는 검사 방법으로 가장 적합한 것은?

  1. 수세성 형광침투탐상시험법
  2. 후유화성 형광침투탐상시험법
  3. 수세성 염색침투탐상시험법
  4. 용제제거성 염색침투탐상시험법
(정답률: 알수없음)
  • 제시된 과정에서 제거처리가 용제로 이루어지고 현상처리를 통해 색상으로 결함을 확인하는 방식은 용제제거성 염색침투탐상시험법의 전형적인 절차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 침투탐상시험 중 자외선 조사장치를 사용하지 않아도 되는 것은?

  1. 수세성 침투탐상시험
  2. 수세성 염색침투탐상시험
  3. 용제제거성 형광침투탐상시험
  4. 후유화성 형광침투탐상시험
(정답률: 알수없음)
  • 형광침투탐상시험은 형광 물질을 사용하므로 자외선 조사장치가 필수적이지만, 염색침투탐상시험은 가시광선 영역에서 색상으로 결함을 확인하므로 자외선 조사장치가 필요하지 않습니다.

    오답 노트
    용제제거성 형광침투탐상시험, 후유화성 형광침투탐상시험: 형광법이므로 자외선등 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 침투탐상시험법 중 일반적으로 가장 감도가 높으나 검사 비용 또한 가장 많이 드는 단점이 있는 시험법은?

  1. 후유화성 염색침투탐상시험법
  2. 후유화성 형광침투탐상시험법
  3. 수세성 형광침투탐상시험법
  4. 용제제거성 염색침투탐상시험법
(정답률: 알수없음)
  • 후유화성 형광침투탐상시험법은 형광 입자를 사용하여 감도가 매우 높고 미세 결함 검출에 유리하지만, 공정이 복잡하고 비용이 많이 든다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 침투액의 성능이 우수한가를 결정하는 2가지 대표적인 물리적 인자는?

  1. 표면장력 및 접촉각
  2. 표면장력 및 점성
  3. 점성 및 접촉각
  4. 밀도 및 표면장력
(정답률: 알수없음)
  • 침투액이 미세한 결함 내부로 잘 스며들기 위해서는 액체의 표면장력이 낮아야 하며, 시험체 표면과의 접촉각이 작아 젖음성이 좋아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 침투탐상시험의 현상제에 요구되는 일반적인 특성으로 틀린 것은?

  1. 침투액의 분산 능력이 좋아야 한다.
  2. 현상막의 제거가 어려워야 한다.
  3. 습식현상제는 현탁성이 좋아야 한다.
  4. 화학적으로 안정하며 독성이 적어야 한다.
(정답률: 알수없음)
  • 현상제는 침투액을 흡착하여 결함을 시각화하는 역할을 하며, 검사 완료 후에는 시험체 표면에서 쉽게 제거되어야 합니다.

    오답 노트
    현상막의 제거가 어려워야 한다: 검사 후 세척이 용이해야 하므로 제거가 쉬워야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 사용 중인 기름베이스 유화제의 피로시험에 대한 점검 실시 방법과 가장 거리가 먼 것은?

  1. 점성 시험
  2. 수세성 시험
  3. 수분함량 시험
  4. 형광휘도 시험
(정답률: 알수없음)
  • 기름베이스 유화제의 성능 점검은 유화제의 물리적·화학적 성질을 확인하는 점성 시험, 수세성 시험, 수분함량 시험 등을 통해 이루어집니다.

    오답 노트
    형광휘도 시험: 유화제가 아닌 침투액 자체의 밝기를 측정하는 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 일반적인 침투탐상시험에 침투액과 시험체 표면의 온도는 약 몇 ℃를 넘지 않아야 하는가?

  1. 15℃
  2. 30℃
  3. 50℃
  4. 75℃
(정답률: 알수없음)
  • 일반적인 침투탐상시험에서 침투액과 시험체 표면의 온도는 침투 성능과 증발 속도에 영향을 미치므로 보통 $50\text{℃}$를 넘지 않도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 물이 담긴 그릇에 서로 직경이 다른 유리관들을 수직으로 놓았을 때 다음 중 모세관 현상에 의한 상승작용(Lifting Action)이 가장 큰 것은?

  1. 직경 1mm 유리관
  2. 직경 5mm 유리관
  3. 직경 1cm 유리관
  4. 직경 10cm 유리관
(정답률: 알수없음)
  • 모세관 상승 높이는 관의 직경(반지름)이 작을수록 더 높게 나타납니다.
    ① [기본 공식] $L \propto \frac{1}{d}$ 높이는 직경에 반비례
    ② [숫자 대입] $1\text{mm} < 5\text{mm} < 1\text{cm} < 10\text{cm}$
    ③ [최종 결과] 직경이 가장 작은 1mm 유리관에서 상승작용이 가장 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 침투탐상시험의 장점이 아닌 것은?

  1. 다른 검사법보다 원리가 비교적 간단하고 이해하기 쉽다.
  2. 적용방법이 다른 검사법보다 비교적 간단하다.
  3. 다른 검사법에 비해 모든 불연속의 검출이 가능하다.
  4. 다른 검사법보다 불연속에 대한 평가가 비교적 쉽다.
(정답률: 알수없음)
  • 침투탐상시험은 표면에 열려 있는 불연속만을 검출할 수 있으며, 내부 결함이나 표면으로 열려 있지 않은 불연속은 검출할 수 없습니다.

    오답 노트
    모든 불연속의 검출이 가능하다: 표면 개구 결함만 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 동일 조건에서 모세관의 반지름이 2배로 늘어나면 모세관속 액체의 높이는 어떻게 되는가?

  1. 1/4로 낮아진다.
  2. 1/2로 낮아진다.
  3. 2배로 높아진다.
  4. 4배로 높아진다.
(정답률: 알수없음)
  • 모세관 현상에서 액체의 상승 높이는 관의 반지름에 반비례합니다.
    ① [기본 공식] $L = \frac{2\gamma \cos\theta}{\rho gr}$ 높이는 반지름에 반비례
    ② [숫자 대입] $L' = \frac{2\gamma \cos\theta}{\rho g(2r)}$
    ③ [최종 결과] $L' = \frac{1}{2}L$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 침투탐상시험용 탐상제의 성능 유지관리를 위한 점검 항목 중 형광침투액의 시험에 해당되지 않는 것은?

  1. 점도
  2. 비중
  3. 수분함유량
  4. 형광휘도
(정답률: 알수없음)
  • 형광침투액의 성능 점검 항목은 점도, 수분함유량, 형광휘도 등이 핵심이며, 비중은 일반적인 성능 유지관리 점검 항목에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 침투탐상시험으로 검출이 곤란한 불연속은?

  1. 단조겹침
  2. 연삭균열
  3. 크레이터균열
  4. 비금속개재물 혼입
(정답률: 알수없음)
  • 침투탐상시험은 결함이 표면으로 개구되어 있어야 검출이 가능합니다. 비금속개재물 혼입은 재료 내부에 존재하는 내부 결함이므로 표면으로 열려 있지 않아 검출이 곤란합니다.

    오답 노트
    단조겹침, 연삭균열, 크레이터균열: 모두 표면으로 연결된 개구 결함이므로 침투탐상으로 검출이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 침투탐상검사

21. 침투탐상시 고온의 열에 방치되었던 세라믹 제품에 나타난 지시로서, 망상모양(그물모양)의 서로 교차한 선으로 나타나는 지시는 무엇 때문에 발생한 것인가?

  1. 열충격에 의해 발생
  2. 피로균열에 의해 발생
  3. 수축균열에 의해 발생
  4. 연삭균열에 의해 발생
(정답률: 알수없음)
  • 세라믹 제품이 고온의 열에 노출되었다가 급격한 온도 변화를 겪을 때, 재료 내부의 열팽창 차이로 인해 망상 모양의 균열이 발생하는 현상은 열충격에 의한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 사용 중에 발생되는 불연속이 아닌 것은?

  1. 피로균열
  2. 응력부식균열
  3. 핏팅
  4. 라미네이션
(정답률: 알수없음)
  • 라미네이션은 강재의 제조 과정(압연 등) 중에 발생하는 내부 결함으로, 사용 중에 발생하는 것이 아니라 재료 자체에 내재된 제조 결함입니다.

    오답 노트
    피로균열, 응력부식균열, 핏팅: 반복 하중, 부식 환경, 국부 부식 등 사용 중 외부 요인으로 인해 발생하는 불연속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 현상제는 침투탐상지시의 검출을 어떤 조건으로 만드는가?

  1. 대조색을 띄게 한다.
  2. 잉여 침투액을 유화한다.
  3. 깨끗한 표면으로 만든다.
  4. 건조된 표면이 되게 한다.
(정답률: 알수없음)
  • 현상제는 모세관 현상을 통해 결함 속에 침투했던 침투액을 표면으로 흡착시켜, 배경색과 대비되는 대조색을 띄게 함으로써 지시를 명확하게 검출하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음의 형광침투탐상에 사용되는 자외선등에서 발생되는 파장 중 눈에 가장 해로운 것은?

  1. 300mm
  2. 340mm
  3. 360mm
  4. 380mm
(정답률: 알수없음)
  • 자외선 파장이 짧을수록 에너지가 강해져 인체 조직에 더 큰 손상을 줍니다. 제시된 파장 중 $300\text{nm}$가 가장 짧으므로 눈에 가장 해롭습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 형광침투탐상시험에 사용되는 형광물질은 다음 중 어느 파장의 자외선에 가장 예민하게 반응하는가?

(정답률: 알수없음)
  • 형광침투탐상시험에 사용되는 형광물질은 일반적으로 $365\text{nm}$($3650\text{\AA}$) 파장의 자외선에 가장 예민하게 반응하여 강한 형광을 발합니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 일반적인 염색침투액에 비해 후유화성 형광침투액의 장점은?

  1. 밝은 장소에서 검사가 가능하다.
  2. 작은 지시들을 더 쉽게 볼 수 있다.
  3. 탐상에 소요되는 시간이 가장 짧다.
  4. 추가의 장비가 필요하지 않다.
(정답률: 알수없음)
  • 후유화성 형광침투액은 감도가 매우 높아 염색침투액보다 훨씬 미세하고 작은 결함 지시들을 더 쉽게 발견할 수 있다는 것이 핵심 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 침투탐상검사의 후처리 과정을 가장 옳게 설명한 것은?

  1. 침투액의 제거가 용이하도록 가능한 한 신속히 시행한다.
  2. 침투액의 융해성을 증진시키기 위해 부품을 가열시킨다.
  3. 침투액의 응집성을 완화시켜 주기 위해서 부품을 냉각시킨다.
  4. 침투액이 건조되면 될수록 세척이 용이하기 때문에 몇 시간이 경과된 후 시행한다.
(정답률: 알수없음)
  • 침투액이 시험체 표면에서 건조되거나 고착되면 세척이 어려워지므로, 침투액 제거 및 후처리 과정은 가능한 한 신속하게 시행하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 침투탐상검사에 사용되는 장치와 기구에 관한 설명으로 적절하지 않은 것은?

  1. 수세성 형광침투탐상시 세척처리 장치에 자외선등이 구비되어야 한다.
  2. 시험체가 대형인 경우에는 주로 호스 및 노즐을 이용하여 침투처리를 한다.
  3. 자동현상장비에서는 주로 침적법으로 현상처리한다.
  4. 자외선 조사장치에 사용되는 필터는 일반적으로 적자색(red-purple) 유리를 사용한다.
(정답률: 알수없음)
  • 자동현상장비는 주로 분무법(spraying)을 사용하여 현상처리를 수행하며, 침적법을 주로 사용한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 용제제거성 형광침투제로 탐상검사할 대 슬벤트 세척제의 역할은?

  1. 결함에서 침투제를 제거한다.
  2. 침투제의 유화속도를 증가시킨다.
  3. 시험체 표면의 잉여 침투액을 제거한다.
  4. 시험체 표면의 침투제를 수세성으로 변화시킨다.
(정답률: 알수없음)
  • 용제제거성 침투탐상시험에서 솔벤트 세척제는 결함 내부에 침투한 액은 남겨두고, 시험체 표면에 남아 있는 불필요한 잉여 침투액만을 선택적으로 닦아내어 제거하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 현장에서 탐상검사 수행시 유화시간을 가장 이상적으로 설정하는 방법은?

  1. 시방서의 규격에 의해 설정한다.
  2. 제조사의 권고에 따라 설정한다.
  3. 사전에 시험을 통하여 설정한다.
  4. 유화제 내에 침투제의 오염도를 측정하여 설정한다.
(정답률: 알수없음)
  • 유화시간은 재질, 온도, 침투액의 종류에 따라 달라지므로, 현장 적용 전 실제 시험편을 통해 최적의 유화시간을 사전에 시험하여 설정하는 것이 가장 이상적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 침투탐상검사를 하는 탄소강 시험체의 표면에 발생한 부식, 녹, 산화물, 스케일 등의 오염물을 제거하는 방법으로 가장 적절하지 못한 것은?

  1. 전기 세척
  2. 용제 세척
  3. 중기 블라스팅
  4. 산, 알칼리 세척
(정답률: 알수없음)
  • 부식, 녹, 산화물, 스케일과 같은 무기성 오염물은 화학적 반응이나 물리적 충격으로 제거해야 합니다. 용제 세척은 주로 기름이나 그리스 같은 유기 오염물을 제거하는 방법이므로 이러한 무기성 오염물 제거에는 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 침투탐상검사시 균열검출에 사용되는 두 종류의 침투액에 대해 그들의 감도를 비교하는 방법으로 올바른 것은?

  1. 접촉각을 측정한다.
  2. 메니스커스 검사(Meniscus Test)를 한다.
  3. 비중을 측정하기 위해 비중계를 사용한다.
  4. 균열이 존재하는 알루미늄 시험편을 사용한다.
(정답률: 알수없음)
  • 침투액의 감도를 비교하기 위해서는 실제 결함이 존재하는 표준 시험편을 사용하여 검출 능력을 확인해야 하며, 이때 균열이 존재하는 알루미늄 시험편을 사용하여 비교하는 것이 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전처리 방법 중 증기세척의 가장 큰 특징은?

  1. 산화물, 유기물의 제거에 좋다.
  2. 스케일, 슬래그의 제거에 좋다.
  3. 솔벤트, 알칼리용액의 제거에 좋다.
  4. 절삭유, 연마제, 그리스 등의 제거에 좋다.
(정답률: 알수없음)
  • 증기세척은 고온의 증기를 이용하여 표면의 오염물을 제거하는 방식으로, 특히 기름 성분인 절삭유, 연마제, 그리스 등을 효과적으로 제거하는 데 최적화된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 침투탐상검사의 적용 방법 중 붓칠을 해서는 안되는 공정은?

  1. 유화제 적용
  2. 침투액 적용
  3. 현상제 적용
  4. 현상제 제거
(정답률: 알수없음)
  • 유화제 적용 시 붓칠을 하게 되면 붓의 마찰력으로 인해 결함 내부에 침투해 있던 침투액이 씻겨 나갈 위험이 크므로 절대 금지하며, 보통 분무나 침적 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 현상법 중 결함부에만 부착되고 그 외의 부분에는 부착되지 않는 현상제를 이용하는 현상법은?

  1. 무현상법
  2. 건식현상법
  3. 습식현상법
  4. 속건식현상법
(정답률: 알수없음)
  • 건식현상법은 가루 형태의 현상제를 도포하여 결함부에만 선택적으로 부착되게 함으로써 지시 모양을 명확히 하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 관찰방법에 대한 설명으로 틀린 것은?

  1. 염색침투액을 사용할 때에는 관찰면의 밝기는 최소한 500~1000Lx 이상이어야 한다.
  2. 형광침투액을 사용시는 20Lx 이하의 어두운 곳에서 실시하여야 한다.
  3. 자외선조사등 사용시 조사등의 강도를 확인하기 위해서는 조도계를 사용하여 검사를 한다.
  4. 결함의 모양은 확대경으로 관찰하여 결함의 크기를 기록하여도 좋다.
(정답률: 알수없음)
  • 자외선조사등의 강도를 측정할 때는 조도계가 아니라 자외선 강도계(UV-A Meter)를 사용하여 검사해야 합니다.

    오답 노트
    염색침투액 관찰 밝기 500~1000Lx 이상: 적절한 조도 기준입니다.
    형광침투액 관찰 환경 20Lx 이하: 암실 조건이 필요합니다.
    확대경 사용: 결함의 정밀한 크기 기록을 위해 사용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 수세성 침투액에 대한 물의 오염을 측정하는 계산식으로 옳은 것은?

(정답률: 알수없음)
  • 수세성 침투액의 오염도는 전체 혼합물 중에서 첨가된 물이 차지하는 비율로 계산합니다.
    $$\text{오염도}(\%) = \frac{\text{첨가한 물의 양}}{\text{침투액의 양} + \text{첨가한 물의 양}} \times 100$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 탐상제의 오염형태 중 탐상결과에 가장 적은 영향을 미치는 오염은?

  1. 수세성 침투액의 물의 오염
  2. 습식현상제의 물의 오염
  3. 형광침투액의 산(Acid)의 오염
  4. 물베이스 유화제의 물의 오염
(정답률: 알수없음)
  • 물베이스 유화제는 기본적으로 물이 주성분인 유화제이므로, 물에 의해 오염되더라도 성분 변화가 거의 없어 탐상 결과에 미치는 영향이 가장 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 침투탐상검사를 실시하기 위한 검사준비와 가장 거리 먼 것은?

  1. 용접부 덧붙임 높이를 측정하였다.
  2. 작업절차서(작업지시서)를 준비하였다.
  3. 지시의 관찰을 위해 백열등을 설치하였다.
  4. 용접부의 슬래그와 스패터의 존재 유무를 확인하였다.
(정답률: 알수없음)
  • 침투탐상검사 준비 단계에서는 작업절차서 준비, 조명(백열등) 설치, 표면의 슬래그 및 스패터 제거 확인 등 표면 상태와 환경 조성이 핵심입니다. 용접부 덧붙임 높이를 측정하는 것은 치수 검사 영역이며, 침투탐상검사를 위한 직접적인 준비 과정과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 형광침투탐상검사의 관찰방법에 대한 설명 중 틀린 것은?

  1. 자외선을 직접 눈에 조사시켜서는 안된다.
  2. 자외선을 차단할 수 있는 안경을 착용하면 좋다.
  3. 관찰을 시작하기 전 눈을 어둠에 적용시켜야 한다.
  4. 형광휘도를 높이기 위해 검사체 외의 반사면을 많이 갖추어야 한다.
(정답률: 알수없음)
  • 형광침투탐상검사 시 검사체 외의 반사면이 많으면 배경 잡음이 증가하여 오히려 형광 지시의 시인성이 떨어지므로, 반사면을 최소화하고 어두운 환경을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 침투탐상관련규격

41. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6 App.Ⅲ)에 의한 비교시험편 제작의 설명으로 옳은 것은?

  1. Type 2024 두께 1인치의 알루미늄으로 만든다.
  2. 각 면의 중앙에 약 직경 1인치의 면적을 300°F에서 견디는 페인트를 사용하여 표시한다.
  3. 분젠버너로 605°F~795°F 사이의 온도에서 가열하여 만든다.
  4. 가열 건조하여 만든 시험편을 냉각 후 반으로 잘라 각각 A및 B로 표시한다.
(정답률: 알수없음)
  • ASME Sec.V Art.6 App.III의 비교시험편 제작 절차에 따르면, 가열 건조하여 만든 시험편을 냉각시킨 후 반으로 잘라 각각 A 및 B로 표시하여 사용합니다.

    오답 노트
    Type 2024 알루미늄 사용: 두께 규정이 다름
    페인트 표시: 표시 면적 및 온도 조건이 다름
    가열 온도: 분젠버너 가열 온도 범위가 다름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상시험에서 세척처리에 스프레이 노즐을 사용할 대 특별한 규정이 없는 한 최대 수압은 약 얼마인가?

  1. 200kPa
  2. 225kPa
  3. 250kPa
  4. 275kPa
(정답률: 알수없음)
  • KS B 0816 규정에 따라 침투탐상 시험 시 세척처리에 스프레이 노즐을 사용할 경우, 특별한 규정이 없다면 최대 수압은 $275\text{kPa}$로 제한합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)에 의한 용접부에서 발견될 수 있는 결함은?

  1. 크레이터 균열
  2. 겹침
  3. 수축공
  4. 라미네이션
(정답률: 알수없음)
  • 침투탐상검사는 표면에 개구된 결함을 찾는 시험입니다. 크레이터 균열은 용접 종료 지점에서 발생하는 표면 결함이므로 침투탐상으로 검출이 가능합니다.

    오답 노트
    겹침, 수축공, 라미네이션은 주로 내부 결함이거나 표면으로 개구되지 않은 경우가 많아 침투탐상보다는 초음파탐상(UT)이나 방사선투과검사(RT)가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 배관 용접부의 비파괴검사 방법(KS B 0888)에서 침투탐상시험에 대한 설명으로 옳은 것은?

  1. 시험의 실시범위는 원칙적으로 지그 부착 자국의 주변에서 그 외부로 5mm 의 길이를 더한 범위로 한다.
  2. 시험방법의 종류는 원칙적으로 용제제거성 형광침투탐상시험, 속건식 현상법으로 한다.
  3. 현상처리는 시험면의 표면이 전혀 보이지 않도록 균일하게 도포하여야 한다.
  4. 시험체에 침투액이 남아 제거가 필요한 경우 후처리는 물스프레이나 에어로 분무하여 처리한다.
(정답률: 알수없음)
  • KS B 0888 규정에 따라 배관 용접부 침투탐상시험 시, 시험 범위는 지그 부착 자국 주변에서 외부로 $5\text{mm}$를 더한 범위까지 실시하는 것이 원칙입니다.

    오답 노트
    현상처리는 표면이 보이지 않을 정도로 과하게 도포하는 것이 아니라 얇고 균일하게 도포해야 하며, 후처리는 규정된 세척액이나 용제를 사용하여 잔류물을 제거해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 규정된 티타늄이나 오스테나이트 스테인리스강을 탐상하기 위한 침투액 내의 염소와 불소를 향한 전체 함유량은 무게비로 잔류량의 몇 %를 초과해서는 안되는가?

  1. 0.01%
  2. 0.1%
  3. 1%
  4. 10%
(정답률: 알수없음)
  • 티타늄이나 오스테나이트 스테인리스강은 할로겐 원소에 의한 응력부식균열에 민감하므로, ASME Sec.V Art.6에서는 침투액 내 염소와 불소의 전체 함유량을 무게비로 1% 이하로 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)에 의한 침투제의 적용에 대한 설명으로 틀린 것은?

  1. 작은 부품은 침투액이 들어 있는 적당한 액조 또는 탱크에 담근다.
  2. 크고 복잡한 형태의 부품은 솔질이나 스프레이로 침투액을 적용한다.
  3. 에어로졸 스프레이는 효과적이고 편리하지만 배기 장치가 필요하다.
  4. 전기스프레이는 부품상에 과도한 침투액의 축적을 일으킨다.
(정답률: 알수없음)
  • 전기스프레이 방식은 침투액을 미세하게 분무하여 부품에 균일하게 도포하므로, 오히려 과도한 침투액의 축적을 방지하는 효율적인 방법입니다.

    오답 노트
    작은 부품의 침적, 복잡한 부품의 솔질/스프레이 적용, 에어로졸 사용 시 배기 장치 필요는 모두 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)에서는 형광침투탐상시험시 어두운 장소에서 눈 적응을 위해 탐상하기 전 최소 몇 분을 기다리도록 권고하는가?

  1. 최소 10분
  2. 최소 7분
  3. 최소 5분
  4. 최소 1분
(정답률: 알수없음)
  • ASME Sec.V Art.24 SE-165 규정에 따라 형광침투탐상시험 시, 검사자의 눈이 어두운 환경에 적응하여 미세한 지시를 정확히 식별할 수 있도록 탐상 전 최소 1분 이상의 암적응 시간을 가질 것을 권고합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6 App.Ⅱ)에서 니켈합금을 시험하는 경우 공칭지름이 150mm인 유리페트리병에 침투엑 50g을 넣어 90~100℃의 온도에서 60분 동안 가열하였을 때 잔유물의 양이 몇 g 미만이면 이 침투액은 합격한 것으로 하는가?

  1. 0.025g
  2. 0.005g
  3. 0.0025g
  4. 0.0005g
(정답률: 알수없음)
  • ASME Sec.V Art.6 App.II의 니켈합금용 침투액 잔유물 시험 기준에 따르면, 규정된 가열 조건 후 잔유물의 양이 $0.0025\text{g}$ 미만이어야 합격으로 판정합니다.
    ① [기본 공식]
    $ \text{잔유물 합격 기준} < 0.0025\text{g} $
    ② [숫자 대입]
    $ \text{잔유물 양} < 0.0025\text{g} $
    ③ [최종 결과]
    $ 0.0025\text{g} $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의한 탐상시험에서 침투장치, 유화장치, 세척장치, 암실, 자외선조사장치가 모두 필요한 시험 방법의 기호로 옳은 것은?

  1. FA-S
  2. FB-D
  3. FC-W
  4. VB-S
(정답률: 알수없음)
  • KS B 0816 기호 체계에서 FB-D는 후유화성 형광침투액을 사용하고 현상처리를 하는 방법을 의미합니다. 후유화성 방법은 유화장치가 필수적이며, 형광침투액을 사용하므로 암실과 자외선조사장치가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상시 제거처리를 수행하여야 하는 시험법은?

  1. 수세성 형광침투액을 사용하는 방법
  2. 후유화성 형광침투액을 사용하는 방법
  3. 용제제거성 염색침투액을 사용하는 방법
  4. 수세성 형광침투액을 사용 및 무현상 처리 방법
(정답률: 알수없음)
  • KS B 0816 분류에 따르면, 용제제거성 침투탐상시험법은 침투액을 도포한 후 표면에 남은 과잉 침투액을 용제가 묻은 헝겊 등으로 닦아내는 제거처리가 필수적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)의 시험방법의 종류 및 분류에서 Method C. Type Ⅰ 방법으로 옳은 것은?

  1. 후유화성 형광침투탐상시험법
  2. 용제제거성 형광침투탐상시험법
  3. 수세성 염색침투탐상시험법
  4. 비수세성 염색침투탐상시험법
(정답률: 알수없음)
  • ASME Sec.V Art.24 SE-165 기준에 따라 침투탐상시험의 분류에서 Type I은 형광침투탐상시험을, Method C는 용제제거성을 의미합니다. 따라서 Method C. Type I은 용제제거성 형광침투탐상시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의해 모든 검사를 수행하고 난 후 시험보고서를 작성하고자 한다. 시험체의 정보에 대하여 기록할 내용으로 가장 거리가 먼 것은?

  1. 시험체의 재질
  2. 시험체의 표면사항
  3. 시험체의 무게
  4. 시험체의 모양ㆍ치수
(정답률: 알수없음)
  • 시험보고서의 시험체 정보에는 재질, 표면 상태, 모양 및 치수 등 탐상 결과에 영향을 줄 수 있는 물리적 특성을 기록하며, 시험체의 무게는 탐상 시험의 결과 판정이나 품질 평가와 직접적인 관련이 없으므로 기록 대상에서 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상시험에서 반드시 후처리가 필요한 경우는?

  1. 탐상제가 시험체를 부식시킬 우려가 있는 경우
  2. 시험 후 열처리를 하는 경우
  3. 침투지시를 전사하여 기록한 경우
  4. 현상시간을 길게 하였을 경우
(정답률: 알수없음)
  • 침투탐상 시험 후 사용된 침투제나 현상제가 시험체 표면에 남아 있을 경우, 화학 반응으로 인해 시험체를 부식시킬 우려가 있다면 반드시 후처리를 통해 이를 제거해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상시험에서 분산된 결함의 산정 방법으로 올바른 것은?

  1. 정해진 면적에 관계없이 2mm 간격 내의 결함의 종류, 개수 또는 개개의 길이를 합산한다.
  2. 정해진 면적에 관계없이 결함의 종류, 개수 또는 개개의 길이를 합산한다.
  3. 정해진 면적에 존재하는 2mm 간격 내의 결함의 종류, 개수 또는 개개의 길이를 합산한다.
  4. 정해진 면적에 존재하는 결함의 종류, 개수 또는 개개의 길이를 합산한다.
(정답률: 알수없음)
  • 분산된 결함의 산정은 특정 범위 내의 개별 결함을 따지는 것이 아니라, 정해진 면적 내에 존재하는 결함의 종류, 개수 또는 개개의 길이를 모두 합산하여 평가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 A형 대비시험편에 관한 설명으로 옳은 것은?

  1. 열처리로에 넣고 골고루 520~530℃로 가열한다.
  2. 대비시험편은 PT-A의 기호로 표시한다.
  3. 분젠버너로 가열하기 전에 중앙부의 흠을 가공한다.
  4. 가열 후 공기를 주입하여 냉각시킨다.
(정답률: 알수없음)
  • KS B 0816 규격에 따라 침투탐상 시험의 대비시험편 중 A형 대비시험편은 PT-A라는 기호로 표시하여 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 원격 컴퓨터에서 파일을 송ㆍ수신하는데 사용하는 프로토콜로 옳은 것은?

  1. Gopher
  2. Finger
  3. FTP
  4. Telnet
(정답률: 알수없음)
  • FTP(File Transfer Protocol)는 TCP/IP 프로토콜의 하나로, 네트워크를 통해 원격 컴퓨터 간에 파일을 전송하기 위해 설계된 표준 프로토콜입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음이 설명하고 있는 인터넷 보안 방식은?

  1. E-mail
  2. Cache
  3. Web Cache
  4. Firewall
(정답률: 알수없음)
  • 에서 설명하는 내용은 외부 네트워크로부터 내부 네트워크를 보호하기 위해 접근 시도를 감시하고 허가된 접근만을 허용하는 방화벽(Firewall)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 라디오, Pager(호출기)와 같이 데이터를 한 쪽 방향으로만 전달하는 통신 방식은?

  1. 전이중 통신방식(Full-Duplex)
  2. 반이중 통신방식(Half-Duplex)
  3. 단방향 통신방식(Simplex)
  4. 직렬 전송방식(Serial Transmission)
(정답률: 알수없음)
  • 단방향 통신방식(Simplex)은 데이터가 송신측에서 수신측으로 한쪽 방향으로만 흐르는 방식으로, 라디오나 호출기가 대표적인 예입니다.

    오답 노트
    전이중 통신방식: 양방향 동시 송수신 가능
    반이중 통신방식: 양방향 송수신 가능하나 동시는 불가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 검색을 위한 자신만의 데이터베이스는 없고 다른 검색엔진에서 결과를 찾아서 사용자에게 보여주는 검색방식을 무엇이라고 하는가?

  1. 웹 인덱스 방식
  2. 키워드 방식
  3. 웹 디렉토리 방식
  4. 통합형 검색 방식
(정답률: 알수없음)
  • 통합형 검색 방식은 자체적인 데이터베이스를 구축하지 않고, 여러 검색엔진의 결과를 수집하여 사용자에게 최적의 결과를 제공하는 메타 검색 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 네트워크 사용자들끼리 뉴스를 서로 주고받는 네트워크 뉴스 그룹은?

  1. WAIS
  2. Archie
  3. Usenet
  4. inter-casting
(정답률: 알수없음)
  • Usenet은 전 세계 사용자들이 특정 주제에 대해 메시지를 게시하고 토론하며 뉴스를 주고받는 분산 네트워크 뉴스 그룹 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 순철이 Ac3에서 동소변태한 경우 이 때의 격자상수는 어떻게 되는가?

  1. 작아진다.
  2. 커진다.
  3. 변화가 없다.
  4. 가열속도에 따라 변화한다.
(정답률: 알수없음)
  • 순철이 $A_{c3}$ 온도에서 가열되어 동소변태를 일으키면, 체심입방격자(BCC) 구조인 $\alpha$철에서 면심입방격자(FCC) 구조인 $\gamma$철로 변합니다. 이때 원자 충전율은 높아지지만, 격자 상수(단위 격자의 한 변의 길이) 자체는 $\alpha$철보다 $\gamma$철에서 더 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 해드필드 강(hadfield steel)의 설명으로 옳은 것은?

  1. Austenite계 고 Mn강이며, 가공경화성이 크다.
  2. Pearlite계 저 Mn강이며, 가공경화성이 적다.
  3. Austenite계 고 Mg강이며, 가공경화성이 크다.
  4. Pearlite계 저 Mg강이며, 가공경화성이 적다.
(정답률: 알수없음)
  • 해드필드 강은 망간(Mn)을 약 $11 \sim 14\%$ 함유한 고망간강으로, 상온에서 오스테나이트 구조를 유지하며 충격이나 마찰에 의해 표면이 매우 단단해지는 가공경화성이 매우 큰 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 쾌삭강(free cutting steel)의 피삭성을 증가시키는 합금 원소는?

  1. C
  2. Si
  3. Ni
  4. Se
(정답률: 알수없음)
  • 쾌삭강은 절삭 시 칩(chip)이 잘 끊어지도록 하여 피삭성을 높인 강이며, 이를 위해 황(S), 인(P), 셀레늄(Se), 텔루륨(Te)과 같은 원소를 첨가하여 칩 브레이커 역할을 하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 공석강을 A1 온도 이상으로 가열한 후 차차 온도를 떨어뜨리면서 각 온도에서 등온변태하였을 때의 반응생성의 순서가 옳은 것은?

  1. Pearlite → Upper Bainite → Lower Bainite → Martensite → 잔류 Austenite
  2. Martensite → Upper Bainite → Lower Bainite → Pearlite → 잔류 Austenite
  3. Pearlite → 잔류 Austenite → Lower Bainite → Martensite → Upper Bainite
  4. Martensite →Lower Bainite → Upper Bainite → 잔류 Austenite → Pearlite
(정답률: 알수없음)
  • 공석강의 등온변태 곡선(TTT 곡선)에 따라 변태 온도가 높을수록 펄라이트가 형성되며, 온도가 낮아짐에 따라 상부 베이나이트, 하부 베이나이트, 마르텐사이트 순으로 생성됩니다. 최종적으로 변태되지 못한 오스테나이트가 잔류 오스테나이트로 남게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 황동의 자연균열(season crack)을 방지하기 위한 방법을 설명한 것 중 틀린 것은?

  1. 도료나 아연도금을 한다.
  2. 응력제거 풀림을 한다.
  3. Sn 이나 Si 를 첨가한다.
  4. Hg 및 그 화합물을 첨가한다.
(정답률: 알수없음)
  • 황동의 자연균열은 응력부식균열의 일종으로, 이를 방지하기 위해 도료/아연도금으로 부식 환경을 차단하거나, 응력제거 풀림으로 잔류 응력을 제거하고, Sn이나 Si를 첨가하여 내식성을 높입니다.

    오답 노트
    Hg 및 그 화합물을 첨가한다: 수은(Hg)은 오히려 황동의 부식을 촉진하거나 액체금속취를 유발할 수 있어 방지책이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. Al 의 특징을 열거한 것 중 틀린 것은?

  1. 비중이 2.7 로서 가볍다.
  2. 내식성, 가공성이 좋다.
  3. 면심입방격자(FCC)이다.
  4. 지금(地金) 중의 Fe, Cu, Mn 등의 원소는 도전율을 좋게 한다.
(정답률: 알수없음)
  • 알루미늄(Al)은 순도가 높을수록 도전율이 좋으며, 지금 중의 Fe, Cu, Mn 등의 불순물 원소가 포함되면 오히려 전자 흐름을 방해하여 도전율이 저하됩니다.

    오답 노트
    비중 2.7, 내식성 및 가공성 우수, 면심입방격자(FCC) 구조는 알루미늄의 옳은 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 형상기억효과의 종류 중 전방위 형상기억에 대한 설명으로 옳은 것은?

  1. 일반적인 일방향 형상기억합금이며, 오스테나이트상의 형상만을 기억하는 현상이다.
  2. 오스테나이트의 형상과 더불어 마텐자이트상이 변형되었을 때의 형상도 기억하는 현상이다.
  3. 변형상태에서 시효시키면 나타나는 현상으로 온도에 따라 오스테나이트상으로부터 중간상을 거쳐 저온상으로 변태하며 이 때 마텐자이트 변태도 동반되는 현상이다.
  4. 열탄성 마텐자이트 변태에 기인하며 초탄성에 의한 형상기억 효과는 응력부하온도에 의존하는 현상으로 응력유기 마텐자이트가 외부응력이 제거되면서 오스테나이트로 변태함으로 생기는 현상이다.
(정답률: 알수없음)
  • 전방위 형상기억은 변형 상태에서 시효 처리를 통해 온도 변화에 따라 오스테나이트상에서 중간상을 거쳐 저온상으로 변태하며, 이때 마텐자이트 변태가 동반되어 원래 형상으로 돌아오는 현상을 말합니다.

    오답 노트
    오스테나이트상의 형상만을 기억하는 현상: 일방향 형상기억
    오스테나이트와 마텐자이트 변형 형상을 모두 기억하는 현상: 양방향 형상기억
    응력 제거 시 오스테나이트로 변태하는 현상: 초탄성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 적색을 띤 회백색의 금속으로 비중이 9.75, 용융점이 265℃ 이며, 특히 응고할 때 팽창하는 금속은?

  1. Ce
  2. Bi
  3. Te
  4. In
(정답률: 알수없음)
  • 비스무트(Bi)는 비중이 9.75, 용융점이 $271.4^{\circ}C$ (약 $265^{\circ}C$)이며, 물이나 얼음처럼 응고 시 부피가 팽창하는 독특한 성질을 가진 적색을 띤 회백색 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

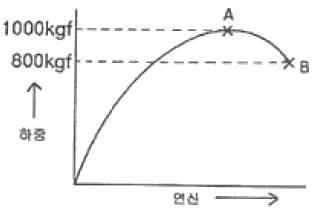

69. 단면적 20mm2인 환봉을 인장시험한 그래프이다. A점에서의 단면적은 18mm2, B점에서의 단면적은 16mm2 이었을 때 인장강도(kgf/mm2)는?

  1. 25
  2. 50
  3. 56
  4. 63
(정답률: 알수없음)
  • 인장강도는 재료가 견딜 수 있는 최대 하중을 원래의 초기 단면적으로 나누어 계산합니다.
    ① [기본 공식] $S = \frac{P_{max}}{A_0}$ 인장강도 = 최대하중 / 초기단면적
    ② [숫자 대입] $S = \frac{1000}{20}$
    ③ [최종 결과] $S = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 탄소강 중에 존재하는 합금 원소가 기계적 성질에 미치는 영향을 설명한 것 중 옳은 것은?

  1. Mn은 강도를 증가시키나, 연신율의 증가로 경도를 감소시키고, 고온에서 소성을 감소시켜 주조성을 좋게 한다.
  2. Cu는 인장강도, 탄성한계를 높이나, 부식에 대한 저항성을 감소시킨다.
  3. Si는 입자의 크기를 증대시키며, 경도, 탄성한계 등을 높인다.
  4. 강 중의 S 는 Mn과 결합하여, MnS 를 만들고 저온 취성의 원인이 된다.
(정답률: 알수없음)
  • 규소(Si)는 강의 결정립 크기를 증대시키며, 경도와 탄성한계를 높이는 역할을 합니다.

    오답 노트
    Mn: 연신율을 감소시키며 경도를 증가시킴
    Cu: 부식 저항성을 증가시킴
    S: Mn과 결합하여 MnS를 형성하며, 주로 고온 취성의 원인이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 탄소강과 합금강을 300℃ 부근에서 뜨임하면 최저 충격 에너지가 나타난다. 이러한 현상을 무엇이라 하는가?

  1. 청열취성
  2. 적열취성
  3. 시효경화
  4. 가공취성
(정답률: 알수없음)
  • 탄소강이나 합금강을 $300^{\circ}C$ 부근에서 뜨임할 때 충격 에너지가 급격히 감소하여 취성이 나타나는 현상을 청열취성이라고 합니다.

    오답 노트
    적열취성: 고온($900^{\circ}C$ 부근)에서 황(S)으로 인해 발생하는 취성
    시효경화: 시간이 경과함에 따라 강도와 경도가 증가하는 현상
    가공취성: 냉간 가공 후 특정 온도에서 취성이 나타나는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 0.2% 탄소강이 723℃ 선상에서의 초석 ferrite와 pear-lite 양은 약 몇 % 인가? (단, 공석점의 탄소함량은 0.8% 이다.)

  1. 초석 Ferrite 75%, Pearlite 25%
  2. 초석 Ferrite 25%, Pearlite 75%
  3. 초석 Ferrite 55%, Pearlite 45%
  4. 초석 Ferrite 45%, Pearlite 55%
(정답률: 알수없음)
  • 레버 룰(Lever Rule)을 이용하여 $723^{\circ}C$에서의 초석 페라이트와 펄라이트의 분율을 계산합니다.
    ① [기본 공식]
    $$\text{Ferrite} = \frac{C_p - C_0}{C_p - C_{\alpha}}$$
    $$\text{Pearlite} = \frac{C_0 - C_{\alpha}}{C_p - C_{\alpha}}$$
    ② [숫자 대입]
    $$\text{Ferrite} = \frac{0.8 - 0.2}{0.8 - 0} = 0.75$$
    $$\text{Pearlite} = \frac{0.2 - 0}{0.8 - 0} = 0.25$$
    ③ [최종 결과]
    $$\text{Ferrite} = 75\%, \text{Pearlite} = 25\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 백주철을 탈탄열처리하여 순철에 가까운 ferrite 기지로 만들어 연성을 갖는 주철은?

  1. 펄라이트가단주철
  2. 흑상가단주철
  3. 백싱가단주철
  4. 구상흑연주철
(정답률: 알수없음)
  • 백주철을 탈탄열처리하여 탄소 함량을 줄이면 순철에 가까운 페라이트 기조가 형성되어 연성이 생기는데, 이를 백싱가단주철이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 열팽창 계수가 대단히 작아 바이메탈에 사용되는 인바(Invar)는 철(Fe)에 Ni이 어느 정도 함유되어 있는가?

  1. 17%
  2. 23%
  3. 36%
  4. 47%
(정답률: 알수없음)
  • 인바(Invar)는 열팽창 계수가 매우 낮아 정밀 기기나 바이메탈에 사용되는 합금으로, 철(Fe)에 니켈(Ni)이 약 $36\%$ 함유된 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 연성과 전성이 좋은 황동으로서 색깔도 아름다우며 장식용 잡화나 악기 등의 재료로 쓰이고, 금박(金箔)의 대용으로 쓰이는 재료로서 Cu와 Zn이 8:2 로 합금된 것은?

  1. 톰백(tombac)
  2. 문츠메탈(muntz metal)
  3. 하이 브라스(high brass)
  4. 카트리즈 브라스(cartridge brass)
(정답률: 알수없음)
  • 톰백(tombac)은 Cu와 Zn의 비율이 약 8:2인 황동으로, 연성과 전성이 매우 뛰어나고 색상이 아름다워 장식품, 악기, 금박 대용재로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 응용금속을 세공을 통하여 유출시켜 그 가느다란 흐름을 압력이 걸려있는 물, 공기 혹은 불활성 가스로 빠르게 끊어 금속분말을 제조하는 방법은?

  1. 분사법(atomization)
  2. 쇼팅(shotting)
  3. 스템핑(stamping)
  4. 그레이닝(graining)
(정답률: 알수없음)
  • 용융 금속을 가느다란 흐름으로 분출시킨 후, 고압의 물, 공기, 불활성 가스 등으로 빠르게 냉각·분쇄하여 분말을 만드는 공법을 분사법(atomization)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 열처리에서 질량효과(Mass effect)에 대한 설명으로 옳은 것은?

  1. 가열시간의 차이에 다라 재료의 내ㆍ외부가 뒤틀리는 현상
  2. 재료의 크기에 따라 담금질 효과가 다르게 나타나는 현상
  3. 시효처리의 일종으로서 재료가 크면 내부의 경도가 외부 경도에 비해 떨어지는 현상
  4. 뜨임현상의 일종으로서 뜨임 시간이 길어지면 재료 내ㆍ외부에 경도가 달라지는 현상
(정답률: 알수없음)
  • 질량효과(Mass effect)란 재료의 크기(두께)가 커질수록 중심부까지 냉각 속도가 느려져, 표면과 내부의 담금질 효과(경도 및 조직)가 다르게 나타나는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. Mg 합금이 구조재료로서 갖는 특성을 설명한 것 중 틀린 것은?

  1. 소성가공성이 높아 상온변형이 쉽다.
  2. 비강도가 커서 항공우주용 재료에 유리하다.
  3. 감쇠능이 주철보다 커서 소음방지 재료로 우수하다.
  4. 기계가공성이 좋고 아름다운 절삭연이 얻어진다.
(정답률: 알수없음)
  • Mg 합금은 상온에서 소성변형 능력이 매우 낮아 상온 가공이 어렵고, 주로 고온 가공이 필요합니다.

    오답 노트
    소성가공성이 높아 상온변형이 쉽다: 상온 소성가공성이 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오스테나이트계 스테인리스강에 대한 설명으로 틀린 것은?

  1. 대표적인 조성은 18%Cr-8%Ni 이다.
  2. 자성체이며, BCC 의 결정구조를 갖는다.
  3. 오스테나이트조직은 페라이트조직보다 원자밀도가 높아 내식성이 좋다.
  4. 1100℃ 부근에서 급냉하는 고용화처리를 하여 균일한 오스테나이트조직으로 사용한다.
(정답률: 알수없음)
  • 오스테나이트계 스테인리스강은 비자성체이며, FCC(면심입방격자) 결정구조를 갖는 것이 특징입니다.

    오답 노트
    자성체이며, BCC 의 결정구조를 갖는다: 비자성체이며 FCC 구조를 가짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 청동(Bronze)에 대한 설명으로 틀린 것은?

  1. 응고온도 범위가 넓은 Mushy형 응고를 한다.
  2. 청동은 구리(Cu)+안티몬(Sb)의 합금이다.
  3. 주석청동 주물의 용탕 유동성을 좋게 하기 위하여 Zn을 첨가하여 사용한다.
  4. 내해수성이 좋아 선박 등에 많이 사용하는 주석청동은 Admiralty gun metal 이라고 한다.
(정답률: 알수없음)
  • 청동은 기본적으로 구리(Cu)와 주석(Sn)의 합금을 말합니다.

    오답 노트
    구리(Cu)+안티몬(Sb)의 합금: 이는 청동의 정의가 아니므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 용접봉의 용융속도를 가장 잘 설명한 것은?

  1. 단위시간당 소비되는 모재의 무게
  2. 단위시간당 소비된 용접봉의 길이 또는 무게
  3. 일정량의 모재가 소비될 때까지의 시간
  4. 일정길이의 용접봉이 소비될 때까지의 시간
(정답률: 알수없음)
  • 용접봉의 용융속도란 단위시간당으로 환산했을 때 소비되는 용접봉의 길이 또는 무게를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 아크 쏠림의 방지 대책으로 틀린 것은?

  1. 아크 길이를 짧게 유지한다.
  2. 접지점 2개를 연결한다.
  3. 접지점을 될 수 있는 한 용접부 가까이 한다.
  4. 용접부가 긴 경우 백 스텝(Back Step)방법을 쓴다.
(정답률: 알수없음)
  • 아크 쏠림을 방지하기 위해서는 접지점을 용접부에서 멀리 떨어뜨려 자기장의 영향을 최소화해야 합니다.

    오답 노트
    아크 길이를 짧게 유지한다, 접지점 2개를 연결한다, 백 스텝 방법을 쓴다: 모두 아크 쏠림 방지 대책으로 옳은 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 직류 아크 용접에서 모재를 양극(+), 용접봉을 음극(-)에 연결한 극성은?

  1. 정극성
  2. 역극성
  3. 용극성
  4. 비응극성
(정답률: 알수없음)
  • 직류 아크 용접에서 모재를 양극(+), 용접봉을 음극(-)으로 연결하는 방식을 정극성(DCSP)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. AW 500이고, 징격 사용율이 60%인 용접기로 400A의 전류로 용접한다면 허용 사용율은 약 몇 %인가?

  1. 72
  2. 94
  3. 108
  4. 125
(정답률: 알수없음)
  • 용접기의 허용 사용율은 정격 사용율과 전류의 제곱에 반비례하는 관계를 이용하여 계산합니다.
    ① [기본 공식] $P_2 = P_1 \times (\frac{I_1}{I_2})^2$ (허용 사용율 = 정격 사용율 $\times$ (정격 전류 / 사용 전류)$^2$)
    ② [숫자 대입] $P_2 = 60 \times (\frac{500}{400})^2$
    ③ [최종 결과] $P_2 = 93.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 양호한 용접이음을 위하여 외부에서 주어지느느 열량은 충분해야 한다. 아크전압 45V, 아크전류 120A, 용접속도가 200(mm/min)일 때 용접입열은?

  1. 14200 J/cm
  2. 15200 J/cm
  3. 16200 J/cm
  4. 17200 J/cm
(정답률: 알수없음)
  • 용접 입열량은 전압, 전류, 용접 속도의 관계를 통해 계산하며, 단위 환산을 위해 속도를 $cm/min$으로 변환하여 계산합니다.
    ① [기본 공식] $H = \frac{V \times I \times 60}{v}$ (입열량 = 전압 $\times$ 전류 $\times$ 60 / 속도)
    ② [숫자 대입] $H = \frac{45 \times 120 \times 60}{2}$ (속도 $200mm/min = 2cm/min$ 적용)
    ③ [최종 결과] $H = 16200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 피복 아크 용접봉 중에서 작업성은 나쁘나, 기계적 성질, 내균열성이 가장 좋은 용접봉은?

  1. 티타니아계 용접봉
  2. 고셀룰로스계 용접봉
  3. 일미나이트계 용접봉
  4. 저수소계 용접봉
(정답률: 알수없음)
  • 저수소계 용접봉은 피복제 내의 수소 함량을 극도로 낮추어 용접 금속의 기계적 성질과 내균열성을 극대화한 용접봉입니다. 다만, 아크 안정성이 낮아 작업성은 다른 계열에 비해 떨어지는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 중 서브머지드 아크 용접법의 장점 설명으로 틀린 것은?

  1. 용입이 길다.
  2. 비드 외관이 매우 아름답다.
  3. 용융속도 및 용착속도가 빠르다.
  4. 적용재료에 제한을 받지 않는다.
(정답률: 알수없음)
  • 서브머지드 아크 용접은 입상 플럭스 속에 아크가 숨어 있어 용입이 깊고 용착 속도가 매우 빠르며 비드 외관이 우수합니다. 하지만 플럭스의 특성과 공정상 적용 가능한 재료에 제한이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 물질 중에서 아세틸렌과 접촉하여도 폭발할 위험성이 없는 것은?

  1. 철(Fe)
  2. 동(Cu)
  3. 은(Ag)
  4. 수은(Hg)
(정답률: 알수없음)
  • 아세틸렌은 구리(Cu), 은(Ag), 수은(Hg)과 같은 금속과 반응하여 폭발성 물질인 아세틸라이드를 형성하므로 접촉을 금지해야 합니다. 반면 철(Fe)은 이러한 반응을 일으키지 않아 안전합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 중 가장 얇은 판이음에 적용되는 용접 홈은?

  1. H 형홈
  2. X 형홈
  3. V 형홈
  4. I 형홈
(정답률: 알수없음)
  • I 형홈은 별도의 홈 가공 없이 맞대기 접합을 하는 방식으로, 가공 시간이 짧고 경제적이어서 가장 얇은 판이음에 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 용접부를 피닝(peening)하는 주된 목적은?

  1. 녹 제거
  2. 잔류 응력의 경감
  3. 용접 불량의 검사
  4. 크레이터 균열 방지
(정답률: 알수없음)
  • 피닝(peening)은 용접 후 표면을 망치 등으로 두드려 압축 응력을 부여함으로써, 용접 과정에서 발생한 인장 잔류 응력을 경감시켜 균열을 방지하는 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 일명 충돌용접이라고도 하며 극히 짧으느 지름의 용접을 접합에 사용되고 전원으로 축적된 직류를 사용하는 용접법은?

  1. 만능 심 용접
  2. 업셋 용접
  3. 퍼커션 용접
  4. 플래시 버트 용접
(정답률: 알수없음)
  • 퍼커션 용접은 축적된 직류 전원을 이용하여 매우 짧은 시간 동안 강한 충격을 주어 접합하는 방식으로, 충돌 용접이라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 아크 용접 중에 아크가 중단되어 비드가 오목하게 나타나는 현상을 무엇이라 하는가?

  1. 크레이터
  2. 언더 컷
  3. 오버 랩
  4. 스패터
(정답률: 알수없음)
  • 아크 용접 종료 시 아크가 갑자기 중단되면 용융 금속이 충분히 채워지지 않아 비드 끝부분이 오목하게 파이는 현상이 발생하며, 이를 크레이터라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 산소-아세틸렌 절단과 비교한 산소-프로판(LP) 가스 절단의 설명으로 잘못된 것은?

  1. 절단 상부 기슭이 녹은 것이 적다.
  2. 절단면이 미세하며 깨끗하다.
  3. 슬래그 제거가 쉽다.
  4. 후판절단시 아세틸렌보다 느리다.
(정답률: 알수없음)
  • 산소-프로판(LP) 가스 절단은 아세틸렌 절단에 비해 예열 화염의 열량이 커서 후판 절단 시 절단 속도가 더 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 피복 아크 용접봉의 피복제에 습기가 있을 경우 용접시 발생하기 쉬운 대표적인 결함은?

  1. 언더 컷
  2. 용입불량
  3. 오버 랩
  4. 기공
(정답률: 알수없음)
  • 피복제에 포함된 습기가 아크 열에 의해 분해되면서 수소 가스가 발생하고, 이것이 용융 금속 밖으로 빠져나가지 못해 굳으면 기공(Blow hole)이 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 각 장치가 유기적인 관계를 유지하면서 미리 정해 놓은 시간적 순서에 따라 순차적으로 제어하는 제어 방법은?

  1. 시퀀스 제어
  2. 피드백 제어
  3. 수동 제어
  4. 온 오프 제어
(정답률: 알수없음)
  • 미리 정해진 순서와 조건에 따라 단계적으로 제어하는 방식을 시퀀스 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 레이저 용접의 특징에 대한 설명으로 틀린 것은?

  1. 용접재의 기계적 성질에 많은 변화를 준다.
  2. 광선이 용접의 열원이다.
  3. 열의 영향범위가 좁다.
  4. 원격 조작이 용이하다.
(정답률: 알수없음)
  • 레이저 용접은 고에너지 밀도의 광선을 열원으로 사용하여 열 영향 범위가 매우 좁기 때문에, 용접재의 기계적 성질 변화가 적은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 연납용 용제는 어느 것인가?

  1. 염화아연
  2. 붕사
  3. 붕산염
  4. 염화물
(정답률: 알수없음)
  • 연납(Soft Soldering) 시 산화막을 제거하고 납의 젖음성을 좋게 하기 위해 사용하는 용제로는 염화아연이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 초음파 탐상시험을 양쪽에서 할 때의 기호로 적당한 것은?

(정답률: 알수없음)
  • 초음파 탐상시험(UT)을 양쪽에서 실시할 때는 기호 상으로 UT 표시를 위아래로 나란히 배치하여 양면 검사임을 나타냅니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 높은 진공 속에서 용접을 진행하므로 대기와 반응하기 쉬운 재료도 용접이 가능한 용접법은?

  1. 초음파 용접
  2. 전자빔 용접
  3. 프라즈마 용접
  4. 레이져 용접
(정답률: 알수없음)
  • 전자빔 용접은 고진공 상태에서 고에너지 전자빔을 조사하므로, 산소 등 대기 성분과의 반응성이 매우 큰 재료(티타늄 등)도 산화 없이 정밀하게 용접할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 용접중 용착법의 순서를 다음과 같이 용접길이를 정해놓고 번호순으로 용접하는 경우를 무엇이라 하는가?

  1. 대칭법
  2. 후퇴법
  3. 전진법
  4. 비석법
(정답률: 알수없음)
  • 용접 시 변형을 방지하기 위해 용접 순서를 와 같이 건너뛰며 배치하여 용착하는 방법을 비석법이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
