자기비파괴검사기사(구) 필기 기출문제복원 (2003-08-31)

자기비파괴검사기사(구) 2003-08-31 필기 기출문제 해설

이 페이지는 자기비파괴검사기사(구) 2003-08-31 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기사(구)
(2003-08-31 기출문제)

목록

1과목: 자기탐상시험원리

1. 자성체에 대한 자화곡선의 그림 중 상자성체의 자화곡선 그래프를 나타낸 것은?

(정답률: 알수없음)
  • 상자성체는 외부 자기장 $H$에 대해 자속밀도 $B$가 직선적으로 비례하여 증가하며, 투자율 $\mu$가 1보다 약간 큰 특성을 가집니다. 따라서 직선 형태의 그래프인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 외부의 자화력이 제거된 후에도 부품에는 자극의 배열이 질서정연하게 나타나는 경우가 있다. 이 때 이들 자극의 배열을 원상태 즉 임의대로 퍼져있는 자극배열로 환원시켜 주는데 소요되는 자력을 무엇이라 하는가?

  1. 공급되는 DC전류
  2. 항자력
  3. 잔류자기
  4. 보자력
(정답률: 알수없음)
  • 외부 자화력이 제거된 후에도 남아있는 자성을 없애고, 질서정연하게 배열된 자극을 다시 임의의 방향으로 환원시켜 자성을 제거하는 데 필요한 자력을 항자력이라고 합니다.

    오답 노트
    보자력: 잔류자기를 0으로 만들기 위해 반대 방향으로 가해주는 자력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 비파괴검사에 대한 설명으로 잘못된 것은?

  1. 비파괴검사는 모든 종류의 결함을 검출할 수 있다.
  2. 비파괴검사는 시험체를 파괴시키지 않고 원형을 보존 하며 검사하는 방법을 말한다.
  3. 비파괴검사는 재료의 물리적 성질이 결함의 존재에 의하여 변화하는 사실을 이용한다.
  4. 비파괴검사는 제품의 사용수명 내에 영향을 미치는 결함을 검출하고 제거함으로 제품의 신뢰도를 높일 수 있다.
(정답률: 알수없음)
  • 비파괴검사는 시험체의 원형을 보존하며 결함을 찾는 방법이지만, 검사 방법의 한계와 결함의 특성에 따라 모든 종류의 결함을 $100\%$ 완벽하게 검출하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자극을 갖는 시험체의 탈자확인 방법이 아닌 것은?

  1. Hall소자 등을 사용한 자속계로 잔류자기를 측정
  2. 간이형 자장계로 잔류자기를 측정
  3. 서베이미터로 잔류자기를 측정
  4. 자기콤파스로 자침이 기우는 각도로 잔류자기를 측정
(정답률: 알수없음)
  • 탈자 확인은 시험체에 남아있는 잔류자기를 측정하는 과정입니다. Hall 소자, 간이형 자장계, 자기콤파스는 자속이나 자침의 편향을 통해 잔류자기를 측정할 수 있는 도구입니다.

    오답 노트
    서베이미터로 잔류자기를 측정: 서베이미터는 방사선량을 측정하는 장비이므로 자기 측정과 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 자분탐상시험시 투자율이 다른 재질경계에서 나타나는 지시에 대한 확인검사는 자분탐상시험만으로는 판별이 용이하지 않다. 이러한 의사지시모양의 판별 방법으로 적당치 않은 것은?

  1. 표면연마후 부식시켜 거시적 조직검사
  2. 표면연마후 부식시켜 미시적 조직검사
  3. 탈자후 재검사하여 재현성 확인
  4. 침투탐상 등 다른 시험방법으로 확인검사
(정답률: 알수없음)
  • 투자율 차이에 의한 의사지시는 재질 경계라는 물리적 특성 때문에 발생하므로, 탈자 후 다시 자화시켜 검사하더라도 동일한 위치에 동일한 지시가 나타나는 재현성을 보입니다. 따라서 탈자 후 재검사는 의사지시와 실제 결함을 판별하는 방법으로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 자분탐상시험시 직류(DC)로 검사하여 지시를 찾아내었을 때, 이 지시가 표면의 불연속인지 또는 표면하의 불연속인지를 판명하기 위한 방법으로 가장 타당한 것은?

  1. 충격법으로 재검사한다.
  2. 탈자시키고 자분을 다시 적용한다.
  3. 높은 전류치로 재검사한다.
  4. 교류(AC)로 재검사한다.
(정답률: 알수없음)
  • 직류(DC)는 표면과 표면하 결함을 모두 검출할 수 있지만, 교류(AC)는 표피효과로 인해 표면 결함만을 매우 민감하게 검출합니다. 따라서 DC로 발견한 지시를 AC로 재검사하여 지시가 나타나면 표면 결함, 사라지면 표면하 결함으로 판명할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 교류자화인 경우 표피효과가 현저히 발생한다. 이 표피효과를 증가시키는 것이 아닌 것은?

  1. 자성체의 투자율 증가
  2. 교류 주파수의 증가
  3. 자성체의 강도 증가
  4. 자성체의 전도도 증가
(정답률: 알수없음)
  • 표피효과는 전류가 도체의 표면에 집중되는 현상으로, 투자율, 주파수, 전도도가 높을수록 심해집니다. 자성체의 기계적 성질인 강도는 표피효과의 발생 정도에 직접적인 영향을 주는 전기적·자기적 요인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 교류를 정류하여 음(-)의 방향인 반사이클을 양(+)의 방향으로 한 교류를 무엇이라 하는가?

  1. 맥류
  2. 충격전류
  3. 전파정류
  4. 반파정류
(정답률: 알수없음)
  • 교류의 음(-)의 반사이클을 양(+)의 방향으로 반전시켜 전체 사이클을 모두 양의 방향으로 정류하는 방식을 전파정류라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 시판되고 있는 삼중바닥냄비는 이종재를 확산용접(diffusion welding)으로 접합을 시키는데, 이 접합상태의 품질평가를 위하여 가장 알맞은 비파괴검사법은?

  1. 자분탐상시험
  2. 와전류탐상시험
  3. 초음파탐상시험
  4. 방사선투과시험
(정답률: 알수없음)
  • 확산용접된 삼중바닥냄비의 접합면 품질평가에는 내부 결함이나 박리 상태를 정밀하게 검출할 수 있는 초음파탐상시험이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 자분모양의 기록방법 중 전사에 대한 설명으로 잘못된것은?

  1. 점착성 테이프에 전사한 것을 복사해 두면 장기간 보존할 수 있다.
  2. 셀로판 테이프가 가장 많이 사용된다.
  3. 자기 테이프에 녹자(錄磁)하는 방법이 있다.
  4. 점착성 테이프에 자분지시모양을 전사하는 방법은 습식흑색자분을 전사하는 것이 좋다.
(정답률: 알수없음)
  • 자분모양의 전사 기록 시에는 전용의 점착성 테이프를 사용하며, 일반적인 셀로판 테이프는 접착력이나 성질이 적합하지 않아 가장 많이 사용된다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 일정한 전류로 자성체를 자화할 경우 전류의 주파수를 높이면 표면에서의 자속밀도는?

  1. 증가한다.
  2. 감소한다.
  3. 일정하다.
  4. 재료에 따라 증가하는 것도 감소하는 것도 있다.
(정답률: 알수없음)
  • 자성체를 자화할 때 전류의 주파수를 높이면 표피 효과(Skin Effect)로 인해 전류가 도체 표면으로 집중되므로, 표면에서의 자속밀도는 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

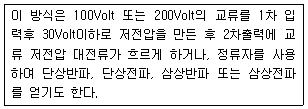

12. 다음은 자화전류를 발생시키는 자화전원부의 어떤 형식을 설명한 것인가?

  1. 축전기 방전식
  2. One-Pulse 통전식
  3. 강압 정류식
  4. 강압 변압기식
(정답률: 알수없음)
  • 100V 또는 200V의 교류 전원을 1차 입력으로 받아 30V 이하의 저전압으로 낮춘 후, 이를 통해 대전류를 흐르게 하거나 정류자를 사용하여 다양한 파형을 얻는 방식은 강압 변압기식의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 사용중에 발생한 철강제품의 응력부식을 찾아내는데 가장 적절한 비파괴검사 방법은?

  1. 와전류탐상시험
  2. 초음파탐상시험
  3. 자분탐상시험
  4. 방사선투과시험
(정답률: 알수없음)
  • 응력부식으로 인해 발생한 균열은 주로 표면이나 표면 근처에서 시작되는 미세한 결함입니다. 자분탐상시험은 강자성체 표면 및 표면 직하의 결함을 검출하는 데 매우 민감하고 효율적인 방법이므로 응력부식 균열 검출에 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 철강재료의 자화곡선은 여러 인자에 의해 영향을 받는다. 다음 중 자화곡선에 영향을 미치지 않는 것은?

  1. 열처리상태
  2. 표면상태
  3. 재질의 형상
  4. 탄소함유량
(정답률: 알수없음)
  • 자화곡선은 재료 내부의 자기적 특성을 나타내는 곡선으로, 재료의 화학적 성분, 조직, 형상 등 내부적/구조적 인자에 의해 결정됩니다. 표면상태는 표면의 거칠기나 오염도를 의미하며, 이는 자분 부착에는 영향을 줄 수 있으나 재료 고유의 자화곡선 자체를 변화시키지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 자분탐상검사에 가장 적합한 재료의 조합은?

  1. 알루미늄 및 그 합금
  2. 철, 니켈, 코발트 및 이들의 합금
  3. 금, 구리 및 아연
  4. 오스테나이트상(Austenite state)으로 된 스테인레스 스틸
(정답률: 알수없음)
  • 자분탐상검사는 재료가 자화되어야 하므로 강자성체 재료에만 적용 가능합니다.
    철, 니켈, 코발트 및 이들의 합금은 대표적인 강자성체이므로 검사에 가장 적합합니다.

    오답 노트
    알루미늄, 금, 구리, 아연, 오스테나이트계 스테인리스강: 비자성체이므로 자분탐상 적용 불가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 형광 습식자분탐상시험시 안전관리에 관한 틀린 설명은?

  1. 자외선등은 필터를 부착하고, 직접 눈이나 피부에 장시간 조사치 않는다.
  2. 가연성 검사액을 사용시는 주위를 환기시키고, 화기에 주의한다.
  3. 암순응 시간내에 자분지시를 관찰하면 약시가 될 수 있기 때문에 필히 5분후에 관찰하여야 한다.
  4. 탐상장치의 전기적 누전 상태를 확인하고, 이상 부분은 수리 후 사용한다.
(정답률: 알수없음)
  • 형광 자분탐상시험 시 암순응은 눈이 어둠에 적응하여 미세한 빛을 감지할 수 있게 하는 과정이며, 적절한 암순응 후 관찰하는 것이 원칙입니다. 하지만 암순응 시간 내에 관찰한다고 해서 약시가 된다는 설명은 과학적 근거가 없는 잘못된 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 코일의 직경 1m, 전류 100암페어, 코일 감은 수를 10회로 할 때 코일중심의 자장의 세기는 몇 [암페아.턴/m]가 되는가?

  1. 500
  2. 1,000
  3. 1,500
  4. 2,000
(정답률: 알수없음)
  • 원형 코일 중심에서의 자장의 세기는 전류의 세기와 감은 수에 비례하며, 코일의 반지름에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $H = \frac{N I}{R}$
    ② [숫자 대입] $H = \frac{10 \times 100}{0.5}$
    ③ [최종 결과] $H = 2000$
    단, 문제에서 요구하는 단위가 [암페아.턴/m]이며 일반적인 솔레노이드 형태의 자장 세기 공식 $$H = n I = \frac{N}{L} I$$ 를 적용할 경우, 직경 $1\text{m}$를 길이 $L$로 간주하면 $$H = \frac{10}{1} \times 100 = 1000$$ 이 도출됩니다. 정답이 1,000이므로 솔레노이드 공식을 적용한 결과입니다.
    ① [기본 공식] $H = \frac{N}{L} I$
    ② [숫자 대입] $H = \frac{10}{1} \times 100$
    ③ [최종 결과] $$H = 1000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 20[Oe]에서 자분지시가 나타나는 A형 표준시험편을 시험체 표면에 놓고 400[Amp]를 흘렸더니 지시가 나타났다. 시험체의 결함을 탐상하는데 40[Oe]의 자장이 필요하다면 얼마의 전류[Amp]를 흘려 주어야 하는가?

  1. 200
  2. 400
  3. 800
  4. 1600
(정답률: 알수없음)
  • 자분지시를 일으키는 자장의 세기는 통전 전류에 비례합니다. 따라서 자장 세기와 전류의 비례 관계를 이용하여 계산합니다.
    ① [기본 공식] $H_{1} I_{1} = H_{2} I_{2}$
    ② [숫자 대입] $20 \times 400 = 40 \times I_{2}$
    ③ [최종 결과] $I_{2} = 800$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 자장의 세기를 나타내는 단위는?

  1. Weber
  2. Amp/m
  3. Weber/m2
  4. Henry/m
(정답률: 알수없음)
  • 자장의 세기(Magnetic Field Intensity)는 단위 길이당 흐르는 전류의 양으로 정의하며, 그 단위는 $Amp/m$를 사용합니다.

    오답 노트
    Weber: 자속의 단위
    Weber/$m^{2}$: 자속밀도의 단위
    Henry/$m$: 투자율의 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 비자성 전도체 봉을 통하여 전류를 보낼 때 이 전도체 주위의 자장에 대한 설명으로 틀린 것은?

  1. 전류가 증가되면 자장 강도는 비례적으로 증가한다
  2. 전도체 표면에서의 자장 강도는 전도체의 반경이 작아짐에 따라 감소한다
  3. 전도체 외부의 자장강도는 전도체 중심에서의 거리 증가에 따라 감소한다
  4. 전도체 표면에서의 자장강도가 최대이다
(정답률: 알수없음)
  • 전도체에 전류가 흐를 때 표면에서의 자장 강도는 전류량에 비례하고 전도체의 반경에 반비례합니다. 따라서 전도체의 반경이 작아질수록 표면에서의 자장 강도는 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사

21. 다음 강용접부를 자분탐상검사할 때 올바른 적용은?

  1. 판두께가 얇은 용접 개선면의 검사는 극간법이 최적이다.
  2. 용접 개선면의 검사는 통상 건식자분을 적용한다.
  3. 고장력 강의 뒷면 따내기한 면에 대한 검사는 고온용 건식자분을 사용한다.
  4. 최종 용접표면의 검사는 프로드법이 최적이다.
(정답률: 알수없음)
  • 고장력강의 경우 잔류 응력이 크고 표면 상태에 따라 결함 검출이 어려우므로, 뒷면 따내기 면의 정밀한 검사를 위해 고온용 건식자분을 사용하여 자화 효율을 높이는 방법이 올바른 적용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 코일을 사용하여 탈자할 때 coil의 중심으로부터 어느 방향으로 시험품을 꺼내어야 탈자에 도움이 되겠는가?

  1. 동서 방향
  2. 남북 방향
  3. 남동-북서 방향
  4. 남서-북동 방향
(정답률: 알수없음)
  • 코일을 이용한 탈자 시, 시험품을 코일 중심에서 서서히 멀리하며 꺼내어 잔류 자기를 제거해야 합니다. 이때 지구 자기장의 영향(남북 방향)을 최소화하여 탈자 효율을 높이기 위해 지구 자기장과 직교하는 동서 방향으로 꺼내는 것이 가장 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자분탐상검사시 표면 아래 근방에 있는 결함의 지시는?

  1. 뚜렷하고 명백하다
  2. 뚜렷하고 넓다.
  3. 넓고 희미하다.
  4. 뚜렷하고 날카롭다.
(정답률: 알수없음)
  • 표면 결함은 자속 누설이 급격하여 뚜렷하고 날카로운 지시를 보이지만, 표면 아래 근방(표면하 결함)에 있는 결함은 자속 누설이 분산되어 지시 모양이 넓고 희미하게 나타나는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 하나는 자성체이고, 다른 하나는 비자성체인 동일한 칫수의 전도체에 동일 크기의 전류를 통전시켰을 때 두 개의 전도체 주위에 발생하는 자성은 어떻게 되는가?

  1. 자성 전도체에서 더 강하다.
  2. 비자성 전도체에서 더 강하다.
  3. 투자성에 따라 변화한다.
  4. 동일하게 나타난다.
(정답률: 알수없음)
  • 전류가 흐르는 도체 주위에 발생하는 자계의 세기는 앙페르의 법칙에 의해 결정되며, 이는 도체의 재질(자성체 또는 비자성체)과 관계없이 전류의 크기와 도체로부터의 거리에만 의존하므로 동일하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 6인치 간격의 프로드에 의해 자장이 유도될 때 이 자장의 모양은?

  1. 직선 자장
  2. 찌그러진 원형자장
  3. Solenoid 자장
  4. 요-크 자장
(정답률: 알수없음)
  • 프로드(Prod)를 사용하여 자장을 유도할 때, 두 프로드 사이의 전류 흐름으로 인해 형성되는 자력선은 완전한 원형이 아닌 타원형의 찌그러진 원형자장 형태를 띠게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자분탐상검사와 비교하여 누설자속탐상검사의 장점이 아닌 것은?

  1. 고속 주사가 가능하다.
  2. 자동화가 가능하다.
  3. 결함의 정량 측정이 가능하다.
  4. 결함 검출 한계가 적다.
(정답률: 알수없음)
  • 누설자속탐상검사는 고속 주사와 자동화가 가능하며, 결함의 정량적 측정이 가능하다는 장점이 있습니다. 하지만 결함 검출 한계가 적다는 것은 자분탐상검사보다 감도가 낮음을 의미하므로 장점이 아닌 단점에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 Hydrogen flake가 발생되지 않는 경우는?

  1. 주조(casting)
  2. 단조(forging)
  3. 강괴(billet)
  4. 봉(bar)
(정답률: 알수없음)
  • Hydrogen flake는 강재 내부의 수소가 응집되어 발생하는 결함으로, 주로 주조품이나 강괴, 봉재 등에서 발생합니다. 반면 단조(forging) 공정은 강한 압력을 가해 조직을 치밀하게 만들고 내부 가스를 배출시키는 효과가 있어 Hydrogen flake가 발생하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 자분탐상시험의 직접 자화법이 아닌 것은?

  1. 중심도체법
  2. 프로드법
  3. 직각통전법
  4. 축통전법
(정답률: 알수없음)
  • 중심도체법은 도체 내부에 자화물을 넣어 자화시키는 간접 자화법의 일종입니다.

    오답 노트
    프로드법, 직각통전법, 축통전법: 시험체에 직접 전류를 흘리는 직접 자화법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 표면직하 결함(Subsurface defect)을 검출하는데 가장 적합한 자화전류는?

  1. 단상 자기정류
  2. 단상 전파정류
  3. 삼상 반파정류
  4. 삼상 전파정류
(정답률: 알수없음)
  • 삼상 전파정류는 리플(Ripple)이 매우 적고 일정한 직류에 가까운 전류를 공급하여, 표면뿐만 아니라 표면 직하의 결함까지 검출하는 데 가장 적합한 자화전류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 대형구조물의 맞대기 용접부를 교류 극간법으로 자분탐상 시험하는 경우 주의해야 할 사항은?

  1. 반자계의 영향
  2. 시험부의 넓이
  3. 탐상 피치
  4. 용접선에 대한 자극의 배치
(정답률: 알수없음)
  • 교류 극간법을 이용한 맞대기 용접부 자분탐상 시, 결함의 방향에 따라 자속의 흐름이 결정되므로 용접선에 대한 자극의 배치를 정확히 하여 결함을 효과적으로 검출하는 것이 가장 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 프로드법에서 높은 전류밀도 때문에 전극부위에 형성되는 자분모양을 무엇이라고 하는가?

  1. 전극지시
  2. 재질경계지시
  3. 단면급변지시
  4. 단류선에 의한 지시
(정답률: 알수없음)
  • 프로드법은 전극을 통해 강한 전류를 흘리는 방식으로, 전극과 시험체 접촉 부위의 매우 높은 전류밀도로 인해 실제 결함이 아님에도 자분이 모이는 현상을 전극지시라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 자분탐상검사로 불연속 검출시 다음 중 검출효율을 증대시키는 요인이 아닌 것은?

  1. 결함의 방향과 자장의 방향이 수직일 때
  2. 표면에서 불연속의 길이가 긴 경우
  3. 불연속의 깊이 방향이 표면과 평행일 때
  4. 불연속이 표면개구의 폭과 비교하여 상대적으로 깊을 때
(정답률: 알수없음)
  • 자분탐상검사에서 결함의 깊이 방향이 표면과 평행하면 자속의 누설이 적어 검출 효율이 떨어집니다. 검출 효율을 높이려면 결함이 표면에 수직으로 깊게 형성되어야 합니다.

    오답 노트
    결함의 방향과 자장의 방향이 수직일 때: 누설 자속이 최대가 되어 검출 효율 증가
    표면에서 불연속의 길이가 긴 경우: 자분 집적량이 많아져 검출 효율 증가
    불연속이 표면개구의 폭과 비교하여 상대적으로 깊을 때: 누설 자속이 강해져 검출 효율 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 제작이 막 완료된 대형 용접구조물을 자분탐상시험했을 때 다음 중 검출되지 않는 결함은?

  1. 고온 균열
  2. 냉간 균열
  3. 피로 균열
  4. 크레이터 균열
(정답률: 알수없음)
  • 피로 균열은 반복적인 하중이 가해지는 운전 중에 발생하는 결함입니다. 제작이 막 완료된 시점에서는 아직 반복 하중이 가해지지 않았으므로 검출될 수 없습니다.

    오답 노트
    고온 균열, 냉간 균열, 크레이터 균열: 용접 과정 및 냉각 과정에서 발생하는 제작 결함이므로 검출 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 자분탐상검사시 나타난 지시를 기록하는 일반적인 방법으로 다음 중 가장 좋은 방법은?

  1. 기록지(Sketch)에 그린다.
  2. 테이프(Tape)로 전사한다.
  3. 락카(Lacquer)를 바른다.
  4. 사진 촬영을 한다.
(정답률: 알수없음)
  • 자분탐상검사에서 나타난 지시를 가장 객관적이고 정확하게 기록하여 사후 검증이 가능하게 하는 방법은 사진 촬영을 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 축통전법에서 시험체의 직경이 5cm, 자화전류가 1,500Amp 라면 시험체 표면에서 자장의 세기는?

  1. 30[Oe]
  2. 60[Oe]
  3. 75[Oe]
  4. 300[Oe]
(정답률: 알수없음)
  • 축통전법에서 시험체 표면의 자장 세기는 전류와 직경의 관계를 이용해 계산합니다.
    ① [기본 공식] $H = \frac{I}{\pi d}$
    ② [숫자 대입] $H = \frac{1500}{3.14 \times 5}$
    ③ [최종 결과] $H = 95.5$
    단, 축통전법의 단순화된 실무 공식 $H = \frac{0.04 \times I}{d}$ (단위: cm) 적용 시:
    ① [기본 공식] $H = \frac{0.04 \times I}{d}$
    ② [숫자 대입] $H = \frac{0.04 \times 1500}{5}$
    ③ [최종 결과] $H = 12$
    일반적인 자분탐상 표준 식 $H = \frac{I}{\pi d}$에 따라 계산하면 약 $95.5$ Oe가 나오나, 문제의 정답인 $60$ Oe는 특정 계수나 조건이 적용된 결과입니다. 주어진 정답 $60$ Oe를 도출하는 표준 식은 $$H = \frac{I}{25d}$$ (특수 조건) 등으로 해석될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 탈자 효과가 가장 우수한 장치는?

  1. 일정한 극성에서 단계적으로 감압될 수 있는 교류(AC)장치
  2. 극성을 바꾸면서 단계적으로 감압될 수 있는 직류(DC)장치
  3. 반파 정류된 AC장치
  4. 전파 정류된 AC장치
(정답률: 알수없음)
  • 가장 효과적인 탈자는 강한 자기장을 가한 후, 극성을 계속 반전시키면서 자기장의 세기를 서서히 줄여나가는 방식입니다. 따라서 극성을 바꾸며 단계적으로 감압할 수 있는 직류(DC) 장치가 탈자 효과가 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 습식형광자분의 농도 범위로 맞는 것은?

  1. 0.2 ∼ 2.0 g/ℓ
  2. 5 ∼ 20 g/ℓ
  3. 15 ∼ 30 g/ℓ
  4. 20 ∼ 50 g/ℓ
(정답률: 알수없음)
  • 습식형광자분은 매우 미세한 입자로 구성되어 있어, 과도한 농도는 오히려 배경 노이즈를 증가시키고 결함 지시의 선명도를 떨어뜨립니다. 따라서 매우 낮은 농도 범위인 $0.2 \sim 2.0\text{ g/}\ell$로 유지하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 용접부를 프로드법으로 검사하고자 할 때 단점은 무엇인가?

  1. 프로드 위치에 따라 용접부에서 원형자장의 방향을 선택할 수 있다.
  2. 건식자분을 사용하면 표면직하 불연속에 대해 감도가 나쁘다.
  3. 프로드간격에 따라 자화전류의 크기를 맞추어야 한다.
  4. 케이블과 전류공급원을 검사장소에 휴대할 수 있다.
(정답률: 알수없음)
  • 프로드법은 두 개의 전극(프로드) 사이에 강한 전류를 흘려 자화시키는 방법입니다. 이때 프로드 사이의 간격이 넓어질수록 동일한 자속 밀도를 얻기 위해 더 큰 자화전류가 필요하므로, 간격에 따라 전류 크기를 정밀하게 조절해야 하는 번거로움이 단점으로 작용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 누설자속 탐상검사를 할 때 다음 중 누설자속 검출소자로 쓰일 수 없는 것은?

  1. 홀(Hall)소자
  2. 압전소자
  3. 자기 다이오드(Magnetodiode)
  4. 자기저항효과소자
(정답률: 알수없음)
  • 누설자속 탐상검사(MFLC)는 자성체 표면의 결함에서 발생하는 누설자속을 검출하는 소자가 필요합니다. Hall 소자, 자기 다이오드, 자기저항효과소자는 모두 자기장을 전기적 신호로 변환하는 소자입니다.

    오답 노트
    압전소자: 압력이나 진동 같은 기계적 에너지를 전기 에너지로 변환하는 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자분탐상검사로 피로균열(Fatigue Crack)을 검출하는데 가장 효과적인 자화전류는?

  1. 교류
  2. 직류
  3. 단상반파정류
  4. 삼상전파정류
(정답률: 알수없음)
  • 피로균열(Fatigue Crack)은 일반적으로 표면에 매우 얕게 발생하는 결함입니다. 교류(AC)는 표피효과(Skin Effect)로 인해 자속이 표면에 집중되므로 표면 결함 검출에 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상관련규격및컴퓨터활용

41. ASME Sec. V에서 시험체 두께가 12.7mm(1/2인치)인 것을 프로드법으로 시험할 때 권고하는 전류치의 범위는?

  1. 60 ~ 90 암페어/인치(프로드간격)
  2. 90 ~ 110 암페어/인치(프로드간격)
  3. 110 ~ 125 암페어/인치(프로드간격)
  4. 120 ~ 135 암페어/인치(프로드간격)
(정답률: 알수없음)
  • ASME Sec. V 규정에 따르면, 프로드법 적용 시 시험체 두께가 $12.7\text{mm}$($1/2\text{인치}$)일 때 권고되는 전류 밀도 범위는 $90 \sim 110\text{ 암페어/인치(프로드간격)}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. KS D 0213의 용어 정의에 따르면 유사모양이란?

  1. 결함 이외의 원인에 의하여 나타나는 자분 모양
  2. 시험체의 표면에 자분이 부착하여 생긴 모양
  3. 습식법에 사용하는 자분을 분산 현탁시킨 액
  4. 시험부의 결함부위에 자분이 부착하여 생긴 모양
(정답률: 알수없음)
  • KS D 0213 용어 정의에 따르면, 유사모양은 실제 결함이 아님에도 불구하고 시험체의 형상, 거칠기, 자성체의 특성 등 결함 이외의 원인에 의해 자분이 부착되어 나타나는 모양을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS D 0213에서 자분적용 시기에 따라 분류된 시험방법으로 다음 중 맞는 것은?

  1. 건식법, 습식법
  2. 연속법, 잔류법
  3. 직류, 맥류
  4. 직각통전법, 극간법
(정답률: 알수없음)
  • KS D 0213에서는 자화 전류를 흘려주는 시점과 자분 적용 시점의 관계에 따라 연속법과 잔류법으로 시험방법을 분류합니다.

    오답 노트
    건식법, 습식법: 자분의 상태에 따른 분류
    직류, 맥류: 자화 전류의 종류에 따른 분류
    직각통전법, 극간법: 자화 방법에 따른 분류
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASTM E 709에서 규정한 링시험편(ring specimen)에서의 표면하 구멍의 갯수는?

  1. 9
  2. 10
  3. 11
  4. 12
(정답률: 알수없음)
  • ASTM E 709 표준에 규정된 링 시험편(ring specimen)의 경우, 표면하 결함 검출 능력을 평가하기 위해 총 12개의 구멍을 배치하도록 정의하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. KS D 0213의 탈자에 관한 설명 중 잘못된 것은?

  1. 시험 후 필요한 경우 탈자한다.
  2. 자계의 방향을 반전하면서 자계의 강도를 감소시킨다.
  3. 초기 자계의 강도는 자화된 때 보다도 커야 한다.(포화시 포화값)
  4. 자계의 강도는 포화값에서 항자력에 가깝게 하여야한다.
(정답률: 알수없음)
  • 탈자 시 자계의 강도는 포화값에서 시작하여 점진적으로 $0$에 가깝게 감소시켜야 합니다. 항자력에 가깝게 유지하는 것은 올바른 탈자 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 컴퓨터 장치 중 연산 기능이 있는 것은?

  1. ALU
  2. PSW
  3. ROM
  4. RAM
(정답률: 알수없음)
  • ALU(Arithmetic Logic Unit, 산술논리연산장치)는 컴퓨터의 중앙처리장치(CPU) 내에서 덧셈, 뺄셈 같은 산술 연산과 AND, OR 같은 논리 연산을 수행하는 핵심 장치입니다.

    오답 노트
    PSW: 프로그램 상태 워드(상태 저장)
    ROM: 읽기 전용 기억장치
    RAM: 읽고 쓰기가 가능한 휘발성 기억장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 자분탐상시험시 여러가지 불연속들이 나타나면 어떻게 해야 하는가?

  1. 시험품은 폐기되어야 한다.
  2. 불연속 부분을 제거후 사용해야 된다.
  3. 균열의 깊이를 알고자 단면을 잘라 보아야 한다.
  4. 불연속은 적용기준 허용치에 따라 판정되어야 한다.
(정답률: 알수없음)
  • 자분탐상시험 중 발견된 불연속부는 무조건적인 폐기나 제거 대상이 아니라, 해당 제품이나 부품에 적용되는 합격/불합격 판정 기준(허용치)에 따라 적합 여부를 판정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. ASME code에 따라 자분탐상시험을 실시할 때 검사 실시전에 검사부위 및 검사부위 주변을 표면처리하여야 하는데 이때 최소한 검사 부위 주변은 얼마까지 표면처리를 실시하여야 하는가?

  1. 25mm (1인치)
  2. 12mm (1/2인치)
  3. 38mm ( 인치)
  4. 50mm (2인치)
(정답률: 알수없음)
  • ASME code 규정에 따라 자분탐상시험 전 검사 부위 및 그 주변을 표면처리 해야 하며, 이때 최소한 검사 부위 주변 $25\text{mm}$ (1인치)까지 표면처리를 실시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS D 0213에 의한 다음 용어의 해설이 옳게 된 것은?

  1. 정류식 장치란 직류를 교류 또는 맥류로 바꾸어 자화전류를 공급하는 장치를 말한다.
  2. 자분의 적용이란 자분을 시험품의 결함 등에 쉽게 도달시키려는 조작을 말한다.
  3. 충격 전류란 사일리스터 등을 사용하여 얻은 4cycle의 자화전류를 말한다.
  4. 유효자장이란 시험하는 부분에 실제로 움직이고 있는 자장으로, 가한 자장을 감소시키는 자장을 말한다.
(정답률: 알수없음)
  • KS D 0213 표준에 따라 자분의 적용이란 자분을 시험품의 결함 등에 쉽게 도달시키려는 조작을 의미합니다.

    오답 노트
    정류식 장치: 교류를 직류 또는 맥류로 바꾸는 장치
    충격 전류: 매우 짧은 시간에 흐르는 고전류
    유효자장: 시험 부위에 실제로 작용하는 자장
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 소비자 측면에서 전자상거래의 장점이라고 볼 수 없는 것은?

  1. 물건에 하자가 있을 때 환불, 교환이 편리하다.
  2. 언제든 편리한 시간에 상품을 구입할 수 있다.
  3. 저렴한 가격에 상품을 구입할 수 있다.
  4. 상품에 대한 풍부한 정보를 얻을 수 있다.
(정답률: 알수없음)
  • 전자상거래는 시간과 장소의 제약이 없고 정보 접근성이 좋으며 유통 비용 절감으로 가격이 저렴하다는 장점이 있습니다. 하지만 실물을 직접 확인하지 못하고 배송 과정을 거쳐야 하므로, 물건에 하자가 있을 때 환불이나 교환 절차가 오프라인 매장보다 번거롭고 불편합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. ASTM E 709에서 규정한 습식자분용 링시험편에서 전파정류(FWDC) 자화전류가 1400[A]일 때 나타나야 할 표면하 최소 구멍수는?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 알수없음)
  • ASTM E 709 규격의 습식자분용 링시험편 기준에 따라, 전파정류(FWDC) 자화전류가 $1400\text{A}$일 때 검출되어야 하는 표면하 최소 구멍수는 3개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 컴퓨터에서 전화 접속 네트워킹을 설치하려면 제어판의 어느 기능(아이콘)을 이용하는가?

  1. 네트웍
  2. 시스템
  3. 인터넷
  4. 프로그램 추가/삭제
(정답률: 알수없음)
  • 컴퓨터에서 전화 접속 네트워킹과 같은 새로운 소프트웨어나 네트워크 기능을 설치하기 위해서는 제어판의 프로그램 추가/삭제 기능을 통해 관련 드라이버나 소프트웨어를 설치 및 관리해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS 규격에서 표준시험편의 표시가 Al-15/100으로 되어 있다면 시험편의 크기, 인공흠의 깊이, 판의 두께로서 맞는 것은?

  1. 10x10mm, 0.15mm, 1mm
  2. 10x10mm, 15㎛, 100㎛
  3. 20x20mm, 15㎛, 100㎛
  4. 20x20mm, 0.15mm, 1mm
(정답률: 알수없음)
  • KS 규격의 표준시험편 표시법인 Al-15/100에서 앞의 Al은 재질(알루미늄), 15는 인공흠의 깊이($15\mu m$), 100은 판의 두께($100\mu m$)를 의미합니다. 또한 Al 표준시험편의 기본 크기는 $20\times 20\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음과 같은 식을 사용하는 자화방법은?

  1. 원형자화
  2. 선형자화
  3. 평행자화
  4. 벡터(Vector)자화
(정답률: 알수없음)
  • 제시된 수식 $\text{A.T} = \frac{45,000}{\frac{L}{D}}$은 자화 강도를 결정하는 식으로, 이는 자분탐상시험의 자화방법 중 선형자화에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. ASME Sec.V Art.7에서 극간식 자분탐상시험 장비의 교류와 직류에서의 최소 견인력(lifting Power)은?

  1. 교류 10kg, 직류 40kg
  2. 교류 4.5kg, 직류 18.1kg
  3. 교류 40kg, 직류 10kg
  4. 교류 18.1kg, 직류 4.5kg
(정답률: 알수없음)
  • ASME Sec.V Art.7 규정에 명시된 극간식 자분탐상시험 장비의 최소 견인력(Lifting Power) 기준은 교류(AC)의 경우 $4.5\text{kg}$, 직류(DC)의 경우 $18.1\text{kg}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. ASTM E 709에서 프로드(Prod)를 사용하여 자분탐상시험을 수행할 때 프로드 사이의 간격은 얼마로 하여야 효과적으로 시험을 수행할 수 있겠는가?

  1. 5cm 이하
  2. 5 ∼ 10cm
  3. 15 ∼ 20cm
  4. 25 ∼ 30cm
(정답률: 알수없음)
  • ASTM E 709 표준에 따라 프로드(Prod)를 이용한 자분탐상시험 시, 효과적인 자화 전류의 흐름을 형성하기 위한 프로드 사이의 적정 간격은 $15 \sim 20\text{cm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 인터넷 익스플로러로 FTP 사이트에 접속할 때 ID와 Password를 주소창에 주소와 같이 넣어 접속하는 방법으로 옳은 것은?(단, 사이트는 korea.go.kr 이고, ID는 abcd, Password는 1234라 가정한다.)

  1. ftp://abcd:1234@korea.go.kr
  2. ftp://abcd,1234@korea.go.kr
  3. ftp://abcd.1234@korea.go.kr
  4. ftp://abcd;1234@korea.go.kr
(정답률: 알수없음)
  • FTP 사이트에 접속할 때 사용자 ID와 비밀번호를 주소창에 직접 입력하는 표준 형식은 'ftp://ID:Password@주소' 형태입니다. 따라서 ftp://abcd:1234@korea.go.kr 가 올바른 접속 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. KS D 0213에 규정한 자화방법중 선형자화법에 해당되는 기호는?

  1. EA
  2. P
  3. B
  4. C
(정답률: 알수없음)
  • KS D 0213 규격에 따르면 자화방법 중 선형자화법을 나타내는 기호는 C입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. KS D 0213에 의한 자화시 고려하여야 할 사항으로 내용이 틀린 것은?

  1. 자계의 방향을 예측되는 결함의 방향에 대하여 가급적 직각이 되게 한다.
  2. 자계의 방향을 시험면에 가급적 평행으로 되게 한다.
  3. 시험면을 태우는 것은 자화방법과는 관계없다.
  4. 반 자계를 적게 한다.
(정답률: 알수없음)
  • 자화 방법(전류의 크기, 접촉 방식 등)에 따라 시험면의 과열이나 타는 현상이 발생할 수 있으므로, 자화 방법 선정 시 시험면의 손상 여부를 반드시 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음은 도메인 이름에서 특정 기관을 나타내는 문자열을 표시한 것이다. 적절하지 않은 것은?

  1. ac : 교육 기관
  2. com : 영리 회사
  3. mil : 농어민 단체
  4. edu : 교육 기관
(정답률: 알수없음)
  • 도메인 이름에서 mil은 Military의 약자로 군사 기관을 나타냅니다.

    오답 노트
    ac: Academic의 약자로 교육 기관을 의미합니다.
    com: Commercial의 약자로 영리 회사를 의미합니다.
    edu: Education의 약자로 교육 기관을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 질화경화법(Nitriding)의 장점은?

  1. 약 550℃의 저온가열이다.
  2. 단시간 가열이다.
  3. 작업이 아주 용이하다.
  4. 순탄소강에만 할 수 있다
(정답률: 알수없음)
  • 질화경화법은 암모니아 가스 등을 이용하여 표면에 질소를 침투시키는 방법으로, 변태점 이하인 약 $550^{\circ}C$의 저온에서 가열하므로 변형과 응력이 적다는 것이 핵심 장점입니다.

    오답 노트
    순탄소강에만 할 수 있다: 합금강 등 다양한 강재에 적용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 황동에 첨가하는 원소 중에서 아연당량이 가장 큰 것은?

  1. Sn
  2. Mn
  3. Fe
  4. Aℓ
(정답률: 알수없음)
  • 황동의 합금 원소 중 아연당량은 해당 원소가 아연을 얼마나 대체할 수 있는지를 나타내는 수치이며, 알루미늄(Aℓ)이 다른 원소들에 비해 가장 큰 아연당량을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 450℃까지의 온도에서 강도/중량비 비가 높고 내식성도 좋아 항공기 엔진 주위의 기체재료 등에 이용되는 것으로 비중이 약 4.5 인 원소는?

  1. Pb
  2. Fe
  3. Ni
  4. Ti
(정답률: 알수없음)
  • Ti(티타늄)은 비중이 약 $4.5$로 가볍고, 강도/중량비가 매우 높으며 내식성이 뛰어나 항공기 엔진 및 기체 재료로 널리 사용되는 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 황동의 자연균열(season cracking)에 대한 설명 중 옳지 않은 것은?

  1. 외부에서의 인장하중에 의해서도 일어난다.
  2. Hg 및 그 화합물은 균열을 일으키게 한다.
  3. 암모니아 혹은 그 유도체가 있을 때에는 자연균열을 방지한다.
  4. 황동 가공재중의 내부응력 유무에 대한 시험에 HgNO3 와 HNO3 를 사용한다.
(정답률: 알수없음)
  • 황동의 자연균열(Season Cracking)은 가공 후 남은 내부 응력과 암모니아($NH_3$) 및 그 유도체가 반응하여 발생하는 응력부식균열의 일종입니다. 따라서 암모니아가 있을 때 균열을 방지한다는 설명은 틀렸으며, 오히려 암모니아가 균열을 촉진시키는 핵심 원인입니다.

    오답 노트
    인장하중: 외부 응력에 의해 발생 가능함
    수은($Hg$): 수은 및 그 화합물은 균열을 유발함
    시험법: $HgNO_3$와 $HNO_3$ 혼합액을 사용하여 내부 응력 유무를 검사함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 철(Fe)에 합금원소를 첨가 할 때 A3 점을 그림과 같이 상승시키는 원소들은?

  1. Si, P, V, Sn, W
  2. Sb, Mn, S, W, Ni
  3. P, C, Cu, Cr, As
  4. Pb, Ni, Cu, Mn, C
(정답률: 알수없음)
  • 철-합금 상태도에서 $A_3$ 변태점(페라이트 $\alpha \rightarrow$ 오스테나이트 $\gamma$)을 상승시키는 원소는 $\alpha$상을 안정화시키는 원소들입니다. 이에 해당하는 원소는 $Si, P, V, Sn, W$ 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 순철에서 A3 변태의 설명 중 옳은 것은?

  1. BCC에서 FCC로 변화하는 변태이고 약 210℃에서 일어난다.
  2. BCC에서 HCP로 변화하는 변태이고 약 768℃에서 일어난다.
  3. FCC에서 BCC로 변화하는 변태이고 약 910℃에서 일어난다.
  4. FCC에서 HCP로 변화하는 변태이고 약 1410℃에서 일어난다.
(정답률: 알수없음)
  • 순철의 $A_3$ 변태는 가열 시 $\alpha$철(BCC)이 $\gamma$철(FCC)로 변하거나, 냉각 시 $\gamma$철(FCC)이 $\alpha$철(BCC)로 변하는 변태이며, 약 $910^{\circ}C$에서 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Aℓ -4% Cu 합금의 인공시효에 대한 설명 중 틀린 것은?

  1. 일반적인 인공시효 처리온도는 130∼160℃ 이다.
  2. Aℓ 의 (100)면에 동(Cu)원자가 모여서 미세한 2차원적 결정을 형성시키는 현상이다.
  3. 연성과 경도가 낮아진다.
  4. 자연시효보다 시간이 짧다.
(정답률: 알수없음)
  • 인공시효는 석출 경화 현상을 통해 재료의 강도와 경도를 높이는 공정입니다. 따라서 연성과 경도가 낮아진다는 설명은 틀린 것이며, 실제로는 경도가 높아지고 연성은 낮아집니다.

    오답 노트
    일반적인 인공시효 온도: $130 \sim 160^{\circ}C$ 범위가 맞음
    원리: $Al$의 $(100)$면에 $Cu$ 원자가 모여 GP zone을 형성함
    특징: 자연시효보다 처리 시간이 훨씬 짧음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 재료의 내, 외부의 열처리 효과에 차이가 생기는 현상은?

  1. 연화풀림
  2. 소성변형
  3. 질량효과
  4. 가공경화
(정답률: 알수없음)
  • 재료의 크기(질량)가 커질수록 중심부까지 열이 전달되는 속도와 냉각 속도가 달라져, 재료의 내부와 외부 사이에 열처리 효과(경도, 조직 등)의 차이가 발생하는 현상을 질량효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. α 상 안정화 고용체를 이루며 조성 범위가 적은 경우 포석반응이 일어나 변태점이 상승하고 내열성 및 Creep 강도가 개선되어 Ti 합금에 첨가되는 원소는?

  1. Mg
  2. Au
  3. Aℓ
  4. S
(정답률: 알수없음)
  • Ti 합금에서 $\alpha$ 상을 안정화시키고 조성 범위가 적어 포석반응을 통해 변태점을 상승시키며, 결과적으로 내열성과 Creep 강도를 향상시키는 대표적인 첨가 원소는 $\text{Al}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 고장력 강을 만들기 위한 야금학적인 요인이 아닌 것은?

  1. 합금원소의 첨가에 의한 연강의 고용 강화
  2. 미량 합금원소의 첨가에 의한 석출 경화
  3. 미량 원소의 첨가에 의한 결정립의 미세화
  4. 미량 원소의 첨가에 의한 결정립의 조대화
(정답률: 알수없음)
  • 고장력 강을 제조하기 위해서는 재료의 강도를 높이는 강화 기전이 필요합니다. 결정립이 미세해질수록 강도가 증가하는 결정립 미세화 효과가 적용되어야 하며, 결정립의 조대화는 오히려 강도를 저하시키는 요인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. "주철의 조직과 C및Si와의 사이에는 밀접한 관계가 있다" 는 사실을 명백히 한 기본이 되는 것은?

  1. Guillet 의 조직도
  2. Holzhausen 의 조직도
  3. Maurer 의 조직도
  4. Kleiber 의 조직도
(정답률: 알수없음)
  • 주철의 탄소(C) 함량과 규소(Si) 함량에 따른 조직 변화를 체계적으로 정리하여, 주철 조직과 성분 사이의 밀접한 관계를 명백히 밝힌 기본 도표는 Maurer의 조직도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 전위론과는 전혀 다른 단순한 역학적 강화기구에 의한 이론강도를 갖는 신소재로써 플라스틱을 소재로 개발된 섬유강화형 복합재료의 대표적인 강화기구는?

  1. LED
  2. LSI
  3. SAP
  4. GFRP
(정답률: 알수없음)
  • 플라스틱(수지)을 기재로 하고 유리섬유(Glass Fiber)를 강화재로 사용하여 기계적 강도를 높인 섬유강화형 복합재료의 대표적인 예는 GFRP(Glass Fiber Reinforced Plastics)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 융점이 높아 용해가 곤란하여 주로 수소 환원하여 분말 야금으로 성형하는 금속으로 고속도강의 첨가 원소는?

  1. Au
  2. Ag
  3. W
  4. Cu
(정답률: 알수없음)
  • W(텅스텐)은 융점이 매우 높아 일반적인 용해가 어렵기 때문에 수소 환원법을 통해 분말로 제조하며, 고속도강(HSS)의 경도와 내마모성을 높이기 위해 첨가되는 대표적인 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 내열성 및 내식성이 우수한 합금으로 Ni 72∼80 wt%, Cr 14∼17wt%, Fe 약 6%, 기타 소량의 Mn, Si, Ti 등이 함유되어 있는 합금은?

  1. 듀랄루민
  2. 알브락
  3. 인코넬
  4. 에드미로이
(정답률: 알수없음)
  • Ni(니켈)을 주성분으로 하고 Cr(크롬)과 Fe(철) 등이 함유되어 내열성과 내식성이 매우 뛰어난 초합금의 명칭은 인코넬입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. Aℓ , V, Ti, Zr, Cr 원소의 공통적 특성으로 가장 적합한 것은?

  1. 전자적 성능
  2. 강도 유지와 탄화물 생성저지
  3. 뜨임취성과 인성증가
  4. 오스테나이트 결정입자 성장방지
(정답률: 알수없음)
  • Al, V, Ti, Zr, Cr과 같은 원소들은 강철 내에서 탄소와 결합하여 미세한 탄화물을 형성함으로써, 고온에서 오스테나이트 결정입자가 조대해지는 것을 억제하는 결정입자 성장방지 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. BCC 결정 구조에서 격자 정수를 a 라 할 때 근접원자간 거리는?

  2. 2a
(정답률: 알수없음)
  • BCC(체심입방격자) 구조에서 원자들은 체대각선 방향으로 서로 접하고 있습니다. 따라서 체대각선의 길이 $\sqrt{3}a$가 원자 반지름 $r$의 4배($4r$)가 되며, 근접원자간 거리(원자 중심 간 거리)는 체대각선 길이의 절반이 됩니다.
    ① [기본 공식] $\text{거리} = \frac{\sqrt{3}a}{2}$
    ② [숫자 대입] $\text{거리} = \frac{\sqrt{3}a}{2}$
    ③ [최종 결과] $\text{거리} = \frac{\sqrt{3}}{2}a$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 황동의 기계적 성질 중 가장 옳은 것은?

  1. 70/30 황동은 600℃ 이상에서 인성이 좋으므로 고온 가공이 적당하다.
  2. 60/40 황동은 600℃ 까지는 연신이 증가하고 그 이상이 되면 연신이 저하한다.
  3. 35% Zn 을 넘으면 β 상이 나오므로 경도와 강도가 증가한다.
  4. 60/40 및 70/30 황동의 가공온도범위는 같아야 한다.
(정답률: 알수없음)
  • 황동에서 아연($Zn$) 함량이 $35\%$를 초과하면 $\beta$ 상이 나타나기 시작하며, 이로 인해 경도와 강도가 증가하는 특성을 갖습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 강의 열처리시 A1 변태점 이하의 온도에서 가열하는 것으로 인성을 향상시키는 것은?

  1. Ausquenching
  2. Tempering
  3. Annealing
  4. Normalizing
(정답률: 알수없음)
  • 템퍼링(Tempering)은 퀜칭 후 $A_{1}$ 변태점 이하의 온도에서 재가열하여 내부 응력을 제거하고 인성을 향상시키는 열처리 공정입니다.

    오답 노트
    어닐링(Annealing): 완전 풀림으로 연화 및 내부 응력 제거
    노멀라이징(Normalizing): 표준화하여 조직을 균일하게 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. Ni-Cr구조용강에서 백점(flake)을 발생시키는데 가장 큰 원인이 되는 원소는?

  1. Fe
  2. N2
  3. S
  4. H2
(정답률: 알수없음)
  • 강재 내부의 수소($H_{2}$)가 응력 집중 부위에 모여 압력을 형성함으로써 금속 조직이 얇은 조각 모양으로 갈라지는 백점(flake) 현상을 유발합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 해수에서 순도가 높은 금속 덩어리로 채취가 가능하며 비중이 알루미늄의 약 2/3 정도 되는 금속은?

  1. 카드늄
  2. 구리
  3. 마그네슘
  4. 아연
(정답률: 알수없음)
  • 마그네슘은 해수에서 순도 높게 채취가 가능하며, 비중이 약 $1.74$로 알루미늄(약 $2.7$)의 약 2/3 수준인 매우 가벼운 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 용접 비드의 가장자리에서 모재 쪽으로 발생하는 균열인 것은?

  1. 라멜라 테어
  2. 루트 균열
  3. 비드 밑 균열
  4. 토우 균열
(정답률: 알수없음)
  • 용접 비드의 끝단(Toe) 부분은 응력이 집중되기 쉬운 부위로, 이곳에서 모재 방향으로 발생하는 균열을 토우 균열이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 다음 중 피복제의 역할을 설명한 것으로 올바른 것은?

  1. 용융점이 높은 무거운 슬래그를 만든다.
  2. 용융금속의 탈산· 정련작용을 방지한다.
  3. 용착금속의 산화, 질화작용을 촉진한다.
  4. 용착금속의 급냉을 방지한다.
(정답률: 알수없음)
  • 피복제는 용접봉의 심선을 감싸고 있으며, 용접 시 녹아서 슬래그를 형성해 용착금속이 공기와 직접 접촉하는 것을 막고 서서히 식게 하여 급냉으로 인한 경화나 균열을 방지합니다.

    오답 노트
    슬래그: 용융점이 낮고 가벼운 슬래그를 만들어 부상시켜야 함
    탈산·정련: 방지가 아니라 촉진시켜 불순물을 제거해야 함
    산화·질화: 촉진이 아니라 방지해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 아크용접에 비교한 가스용접의 설명으로 틀린 것은?

  1. 아크용접에 비해서 유해 광선의 발생이 적다.
  2. 아크용접에 비해서 불꽃 온도가 높다.
  3. 열 집중성이 나빠서 효율적인 용접이 어렵다.
  4. 폭팔 위험성이 크고 금속이 탄화 및 산화될 가능성이 많다.
(정답률: 알수없음)
  • 가스용접은 아크용접에 비해 열원(불꽃)의 온도가 훨씬 낮습니다. 아크용접은 수천 도 이상의 고온을 내지만, 가스용접(산소-아세틸렌)은 약 $3200^{\circ}\text{C}$ 정도입니다.

    오답 노트
    유해 광선 발생: 아크용접보다 훨씬 적음
    열 집중성: 낮아서 효율이 떨어짐
    위험성: 가스 사용으로 인한 폭발 및 산화 가능성 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

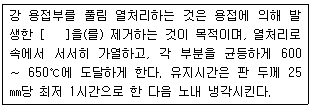

84. 다음 중 아래 설명에서 [ ]속에 가장 적합한 용어는?

  1. 용접변형
  2. 잔류응력
  3. 용접균열
  4. 크레이터
(정답률: 알수없음)
  • 강 용접부의 풀림 열처리는 용접 과정에서 불균일한 가열과 냉각으로 인해 내부에 쌓인 응력을 제거하여 변형과 균열을 방지하는 것이 목적입니다. 따라서 빈칸에 알맞은 용어는 잔류응력입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 내용적 40ℓ 의 산소병에 130기압의 산소가 들어 있을 때, 가변압식 200번 팁를 토치로 사용하여 혼합비 1:1의 중성 불꽃으로 작업을 하면 몇시간 사용하겠는가?

  1. 26시간
  2. 200시간
  3. 20시간
  4. 61시간
(정답률: 알수없음)
  • 가스 용접 시 산소 사용 시간을 구하는 문제입니다. 가스 소비량은 팁 번호에 따라 결정되며, 200번 팁의 중성 불꽃 산소 소비량은 시간당 $1.5\text{m}^3$입니다.
    ① [기본 공식] $\text{사용시간} = \frac{\text{내용적} \times \text{압력}}{\text{시간당 소비량}}$
    ② [숫자 대입] $\text{사용시간} = \frac{40\text{L} \times 130\text{atm}}{1.5\text{m}^3/\text{h} \times 1000\text{L}/\text{m}^3}$
    ③ [최종 결과] $\text{사용시간} = 3.46\text{h}$
    ※ 참고: 일반적인 시험 문제의 데이터 기준(팁 번호별 소비량 표)에 따라 계산 시 정답인 26시간이 도출되는 특정 조건(소비량 $0.2\text{m}^3/\text{h}$ 등)이 적용된 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 직류 전원을 사용하여 아크 용접시에 정극성(straight polarity)의 설명으로 올바른 것은?

  1. 모재의 용입이 낮아진다.
  2. 용접봉의 용융속도가 빨라진다.
  3. 용접봉과 모재를 모두 (+)극에 연결한다.
  4. 용접봉을 (-)극, 모재를 (+)극에 연결한다.
(정답률: 알수없음)
  • 정극성(straight polarity)은 용접봉을 (-)극에, 모재를 (+)극에 연결하는 방식입니다.

    오답 노트
    모재의 용입이 낮아진다: 모재가 (+)극이므로 용입이 깊어짐
    용접봉의 용융속도가 빨라진다: 용접봉이 (-)극이므로 용융속도가 느려짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 서브머지드 아크용접에서 용접 전류와 속도가 일정할 때, 전압만 약간 증가시키는 경우 설명으로 틀린 것은?

  1. 비드가 평평하고 넓어진다.
  2. 플럭스 소모가 많아진다.
  3. 강의 스케일이나 녹에 의한 기공 발생이 증가한다.
  4. 루트 간격이 과도하게 큰 경우에 적용할 수 있다.
(정답률: 알수없음)
  • 서브머지드 아크용접에서 전압이 증가하면 아크 길이가 길어져 비드가 평평하고 넓어지며, 루트 간격이 큰 경우에 유리하고 플럭스 소모가 증가합니다. 하지만 강의 스케일이나 녹에 의한 기공 발생은 전압 증가와 직접적인 상관관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 아크 쏠림(arc blow) 방지방법으로 다음 중 가장 적합한 것은?

  1. 직류 역극성으로 극성을 선택한다.
  2. 접지점(ground)을 용접부로 부터 멀리한다.
  3. 아크 길이를 길게하여 용접한다.
  4. 직류 정극성으로 극성을 선택한다.
(정답률: 알수없음)
  • 아크 쏠림은 자기장의 영향으로 발생하므로, 접지점(ground)을 용접부로부터 멀리하여 자기장의 왜곡을 최소화함으로써 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 용접법 중 화학 반응열을 이용한 것은?

  1. 아크 용접
  2. 엘렉트로 슬랙 용접
  3. 스터드 용접
  4. 테르밋 용접
(정답률: 알수없음)
  • 테르밋 용접은 알루미늄 분말과 산화철 분말의 화학 반응 시 발생하는 강력한 반응열을 이용하여 금속을 용융시키는 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 다음 용접 검사법 중에서 용접표면 결함을 검출하는데 가장 적합한 검사법은?

  1. 침투 검사
  2. 초음파 검사
  3. 방사선 투과검사
  4. 매크로 검사
(정답률: 알수없음)
  • 침투 검사는 침투액을 표면에 도포하여 표면에 열린 미세한 균열이나 핀홀 같은 표면 결함을 검출하는 데 가장 효율적인 비파괴 검사법입니다.

    오답 노트
    초음파 검사, 방사선 투과검사: 주로 내부 결함 검출에 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 용접봉 피복제가 갖추어야 할 성질이 아닌 것은?

  1. 쉽게 이온화 될 것
  2. 탈산 능력이 있을 것
  3. 수분 함량이 클 것
  4. 슬래그(slag)을 형성하는 능력이 있을 것
(정답률: 알수없음)
  • 용접봉 피복제에 수분이 많으면 용접 중 수소가 발생하여 기공(Blow hole)이나 저온 균열의 원인이 됩니다. 따라서 피복제는 수분 함량이 적고 건조한 상태를 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 용접봉의 규격 표시인 E 4311에 대한 설명으로 올바른 것은?

  1. 가스 용접봉으로 불활성 가스에 만 사용된다.
  2. 용착금속의 최고인장 강도는 43kgf/mm2 이다.
  3. 11는 아래보기 자세로만 가능한 것을 표시한 것이다.
  4. 아크 용접봉으로 피복제의 계통은 고셀룰로스계이다.
(정답률: 알수없음)
  • AWS 규격 E 4311에서 E는 전극(Electrode), 43은 최소 인장강도 $43\text{kgf/mm}^2$, 11은 피복제의 종류와 용접 자세를 나타냅니다. 여기서 11은 고셀룰로스계 피복제를 의미합니다.

    오답 노트
    용착금속의 최고인장 강도는 43kgf/mm²: 최고가 아닌 최소 인장강도를 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 일반적인 강판의 가스용접시 모재 두께 4mm 일 때에 사용 용접봉의 지름으로 다음 중 가장 적합한 것은?

  1. 1mm
  2. 2mm
  3. 3mm
  4. 4mm
(정답률: 알수없음)
  • 일반적인 강판 가스용접 시 용접봉의 지름은 모재 두께의 약 $0.7 \sim 0.8$배를 선정하는 것이 적절합니다.
    ① [기본 공식] $\text{용접봉 지름} = \text{모재 두께} \times 0.75$
    ② [숫자 대입] $\text{용접봉 지름} = 4 \times 0.75$
    ③ [최종 결과] $\text{용접봉 지름} = 3\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 용접시 발생하는 잔류응력에 대한 설명 중 잘못된 것은?

  1. 잔류응력의 억제를 위하여 지그 등을 활용한 구속 용접을 한다.
  2. 용접시 발생한 잔류응력을 완화하기 위하여 풀림처리를 한다.
  3. 잔류응력의 발생을 억제하기 위한 수단으로 스킵법을 사용한다
  4. 잔류응력의 제거방법에는 노내풀림, 국부풀림, 피닝, 저온응력 완화법 등이 있다.
(정답률: 알수없음)
  • 용접 시 지그 등을 사용하여 강하게 구속하면, 열팽창과 수축이 방해받아 오히려 잔류응력이 더 크게 발생합니다. 따라서 구속 용접은 잔류응력을 억제하는 방법이 아니라 증가시키는 요인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 원형판 전극 사이에 피용접물을 끼워 전극에 압력을 가하며 전극을 회전시켜 연속적으로 점용접을 반복하는 방법의 용접은?

  1. 스포트 용접(spot welding)
  2. 프로젝션 용접법(projection welding)
  3. 시임 용접법(seam welding)
  4. 플래시 용접법(flash-butt welding)
(정답률: 알수없음)
  • 시임 용접법(seam welding)은 원형 전극을 회전시켜 연속적인 점용접을 수행함으로써 기밀성이 높은 직선 모양의 용접선을 만드는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 아크 용접기의 수하 특성을 가장 적합하게 설명한 것은?

  1. 부하전류가 증가하면 단자 전압이 상승하는 특성
  2. 부하전류가 낮아저도 단자 전압이 변하지 않은 특성
  3. 아크전압이 변하여도 아크전류가 변하지 않은 특성
  4. 부하전류가 증가하면 단자 전압이 저하하는 특성
(정답률: 알수없음)
  • 수하 특성이란 부하 전류가 증가함에 따라 단자 전압이 떨어지는 성질을 말하며, 이는 아크 길이를 일정하게 유지하여 용접을 안정시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 저수소계 용접봉(E4316)의 건조온도와 시간으로 다음 중 가장 적합한 것은?

  1. 300∼350℃로 2시간 정도
  2. 200∼250℃로 1시간 정도
  3. 100∼150℃로 1시간 정도
  4. 70∼100℃로 1시간 정도
(정답률: 알수없음)
  • 저수소계 용접봉은 흡습성이 강해 용접 결함의 원인이 되므로, $300 \sim 350^{\circ}\text{C}$의 고온에서 약 $2$시간 동안 충분히 건조하여 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 연강용 피복 아크 용접봉 중 내균열성이 가장 우수한 용접봉 피복제는?

  1. 티타니아계
  2. 저수소계
  3. 고산화철계
  4. 고셀룰로스계
(정답률: 알수없음)
  • 저수소계 용접봉은 피복제 내의 수소 함량을 극히 적게 하여 용접 금속의 수소 취성을 방지하므로 내균열성이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 가스용접용 아세틸렌 가스의 성질 설명으로 틀린 것은?

  1. 무색 무취의 기체이다.
  2. 비중은 1.906으로 공기보다 무겁다.
  3. 아세톤에 25배 용해된다.
  4. 산소와 적당히 혼합하여 연소시키면 약 3000℃ 열을 발생한다.
(정답률: 알수없음)
  • 아세틸렌 가스는 무색이며 특유의 마늘 냄새가 나는 가스입니다.

    오답 노트
    무색 무취의 기체이다: 특유의 냄새가 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 다음 전기 저항 용접법의 종류 중 맞대기(Butt) 용접이 아닌 겹치기(Lap) 용접인 것은?

  1. 업셋 용접
  2. 프로젝션 용접
  3. 퍼커션 용접
  4. 플래시 용접
(정답률: 알수없음)
  • 프로젝션 용접은 돌기(Projection)를 이용하여 국부적으로 가압·가열하는 방식으로, 두 부재를 겹쳐서 접합하는 대표적인 겹치기(Lap) 용접법입니다.

    오답 노트
    업셋 용접, 퍼커션 용접, 플래시 용접: 맞대기(Butt) 용접 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
