자기비파괴검사기사(구) 필기 기출문제복원 (2006-03-05)

자기비파괴검사기사(구)
(2006-03-05 기출문제)

목록

1과목: 자기탐상시험원리

1. 어떤 긴 코일에 2[A]의 전류를 흘렸을 때 코일 중심의 강도가 400[A/m] 되었다면 1[m] 길이에 코일을 몇 번 감았겠는가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 알수없음)
  • 앙페르 법칙에 따르면 전류가 흐르는 코일 주변에는 자기장이 발생하며, 이 자기장의 세기는 전류의 세기와 직접 비례한다. 따라서 2[A]의 전류가 흐르는 코일에서 중심에서의 자기장이 400[A/m]이라면, 1[A]의 전류가 흐르는 코일에서 중심에서의 자기장은 200[A/m]이 될 것이다. 따라서 1[m] 길이에 코일을 한 번 감았다면, 전류가 2[A]일 때 중심에서의 자기장이 400[A/m]이 되므로, 전류가 1[A]일 때 중심에서의 자기장은 200[A/m]이 되어야 한다. 따라서 1[m] 길이에 코일을 두 번 감았을 때, 전류가 1[A]일 때 중심에서의 자기장이 200[A/m]이 되므로, 정답은 "200"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자극의 단면이 25mm×25mm 인 극간식 자분탐상의 전자속을 측정하였더니 0.625mWb 였다. 자속 밀도는 몇 Tesler가 되는가?

  1. 1.0
  2. 2.0
  3. 4.0
  4. 10.0
(정답률: 알수없음)
  • 전자속은 자속과 면적의 곱으로 나타낼 수 있으므로,

    전자속 = 자속 × 면적

    0.625mWb = 자속 × (25mm × 25mm)

    0.625mWb = 자속 × 625mm²

    자속 = 0.625mWb ÷ 625mm²

    자속 = 1μT (마이크로테슬라)

    따라서 자극의 단면이 25mm×25mm 인 극간식 자분탐상의 자속 밀도는 1.0μT 이다.

    정답이 "1.0" 인 이유는 문제에서 자극의 단면이 25mm×25mm 인 극간식 자분탐상의 전자속을 주어졌기 때문이다. 전자속과 면적을 알고 있으므로 자속을 구할 수 있고, 자속 밀도는 자속을 면적으로 나눈 값이므로 1.0μT 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자분탐상시험시 투자율이 다른 재질경계에서 나타나는 지시에 대한 확인검사는 자분탐상시험만으로는 판별이 용이하지 않다. 이러한 의사지시모양의 판별 방법으로 적당치 않은 것은?

  1. 표면연마후 부식시켜 거시적 조직검사
  2. 표면연마후 부식시켜 미시적 조직검사
  3. 탈자후 재검사하여 재현성 확인
  4. 침투탐상 등 다른 시험방법으로 확인검사
(정답률: 알수없음)
  • 탈자후 재검사하여 재현성 확인은 자분탐상시험에서 나타나는 지시의 판별 방법으로 적당하지 않은 것이 아래와 같은 이유로 설명됩니다.

    자분탐상시험은 표면의 미세한 결함을 검출하는 시험 방법으로, 재질 경계에서 나타나는 지시를 판별하기에는 한계가 있습니다. 따라서, 다른 시험 방법으로 확인검사를 실시하는 것이 필요합니다.

    그러나, 다른 시험 방법으로 확인검사를 실시하기 전에는 자분탐상시험의 재현성을 확인하는 것이 중요합니다. 이를 위해 탈자후 재검사하여 재현성을 확인하는 것이 적절합니다. 이 방법은 동일한 시료에 대해 여러 번 시험을 실시하여 결과의 일관성을 확인하는 것으로, 자분탐상시험의 신뢰성을 높이는 데에 도움을 줍니다. 따라서, 탈자후 재검사하여 재현성을 확인하는 것은 자분탐상시험에서 나타나는 지시의 판별 방법으로 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 석유저장 탱크나 구형 탱크와 같은 대형구조물의 용접부 균열 등의 불연속을 탐상하기 위하여 널리 사용되는 자분탐상 검사방법은?

  1. 축통전법
  2. 코일법
  3. 극간법
  4. 중심도체법
(정답률: 알수없음)
  • 극간법은 자기장을 이용하여 불연속 부위의 자기적 특성을 탐지하는 방법이다. 자기장을 가한 후에 자기장이 불연속 부위를 지나갈 때, 자기장의 방향이 바뀌는 현상이 발생한다. 이를 이용하여 불연속 부위를 탐지할 수 있다. 따라서 대형구조물의 용접부 균열 등의 불연속을 탐상하기 위하여 널리 사용되는 자분탐상 검사방법으로 극간법이 선택된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 물질이 자화되고 자화력을 제거한 후에도 어느 정도의 자화상태를 나타내는 재료의 특성을 무엇이라 하는가?

  1. 투자성(permeability)
  2. 잔류자기(residual magnetism)
  3. 자구(magnetic domain)
  4. 보자성(retentivity)
(정답률: 알수없음)
  • 보자성(retentivity)은 자화된 물질이 자화력을 제거한 후에도 일정한 자화상태를 유지하는 물질의 특성을 말한다. 즉, 자화된 상태에서 자기장이 없어져도 일정한 자기장을 유지하는 능력을 의미한다. 다른 보기들은 자기장과 관련된 용어이지만, 보자성은 자기장이 없어져도 일정한 자기장을 유지하는 능력을 나타내는 것이 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 납 또는 구리망사를 사용하여 전극의 접촉면이나 Head St-ock의 접촉면의 면적을 넓혀주는 주된 이유는?

  1. 접촉면을 증가시키고 부품이 타는 것을 줄이기 위해
  2. 납과 구리는 용융점이 낮기 때문에
  3. 시편의 열발생을 돕고 자장유도를 쉽게하기 때문에
  4. 접촉면과 자속밀도를 증가시키기 위해서
(정답률: 알수없음)
  • 납 또는 구리망사를 사용하여 전극의 접촉면이나 Head Stock의 접촉면의 면적을 넓혀주는 주된 이유는 "접촉면을 증가시키고 부품이 타는 것을 줄이기 위해"입니다. 이는 부품과 전극 사이의 접촉면을 넓힘으로써 전류의 흐름을 원활하게 하고, 부품이 과열되어 손상되는 것을 방지하기 위함입니다. 또한, 납과 구리는 용융점이 낮기 때문에 용접 시 용융이 쉽고, 접촉면과 자속밀도를 증가시키기 위해서도 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 직각통전법으로 긴봉의 시험체 전체 길이를 시험할 경우, 1회의 통전(자화)으로 전체를 시험할 수 없다면 어떻게 해야 하는가?

  1. 시험체의 굵기 이하의 등간격으로 나누어 여러번 통전하여 시험한다.
  2. 시험체의 굵기와 관계없이 전극크기에 맞추어 나누어 여러 번 통전하여 시험한다.
  3. 전극크기에 비례하되 전극보다는 적게 나누어 여러 번 통전하여 시험한다.
  4. 시험체의 굵기와 전극크기에 따라 등간격으로 나누어 여러 번 통전하여 시험한다.
(정답률: 알수없음)
  • 직각통전법은 시험체 전체를 한 번에 시험하는 방법이기 때문에, 시험체 전체를 한 번에 시험할 수 없는 경우에는 시험체를 등간격으로 나누어 여러 번 통전하여 시험해야 합니다. 이는 시험체의 굵기 이하의 등간격으로 나누어야 하는 이유가 됩니다. 만약 등간격을 시험체의 굵기보다 크게 나누어 시험하면, 시험체 내부의 결함이나 불균일성을 감지하지 못할 수 있습니다. 따라서 등간격을 시험체의 굵기 이하로 나누어야 전체적인 시험 결과가 정확해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 비파괴검사에 대한 내용으로 틀린 것은?

  1. 내부결함의 검출에 적당한 방법은 방사선투과시험과 초음파탐상시험이다.
  2. 초음파탐상시험에서는 초음파의 진행방향에 평행인 방향의 결함을 검출하기 쉽다.
  3. 표면결함의 검출에 적당한 시험방법은 자분탐상시험, 침투탐상시험 및 와전류탐상시험이다.
  4. 용접부의 불로 홀 검출에 최적인 시험법은 방사선투과 시험이다.
(정답률: 알수없음)
  • "초음파탐상시험에서는 초음파의 진행방향에 평행인 방향의 결함을 검출하기 쉽다."가 틀린 내용이 아니다.

    초음파는 고주파음파로, 물체 내부를 통과할 때 속도나 밀도가 달라지는 부분에서 반사되어 돌아온다. 이를 이용하여 내부 결함을 검출하는 방법이 초음파탐상시험이다. 초음파는 진행방향에 수직한 방향으로도 반사되므로, 진행방향에 평행한 결함도 검출할 수 있다. 따라서 "초음파탐상시험에서는 초음파의 진행방향에 평행인 방향의 결함을 검출하기 쉽다."는 옳은 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 길이는 동일하나 직경이 1인치 및 2인치인 2개의 봉에 같은 크기의 자화전류를 통전시켰을 경우, 봉의 표면에서 나타나는 자계의 세기에 대해 올바르게 설명한 것은?

  1. 봉의 표면에서 나타나는 자계의 세기는 동일하게 나타난다.
  2. 1인치 봉의 표면에서의 자계의 세기는 2인치 봉의 자계세기의 약 2배가 된다.
  3. 2인치 봉의 표면에서의 자계의 세기는 1인치 봉의 자계세기의 약 2배가 된다.
  4. 1인치 봉의 표면에서의 자계의 세기는 2인치 봉의 자계세기의 약 1/4이 된다.
(정답률: 알수없음)
  • 정답은 "1인치 봉의 표면에서의 자계의 세기는 2인치 봉의 자계세기의 약 2배가 된다."이다.

    이유는 자기장의 세기는 전류의 세기와 직경에 비례하기 때문이다. 즉, 전류가 동일하면 직경이 큰 봉일수록 자기장의 세기가 더 강해진다. 직경이 2배인 2인치 봉은 1인치 봉보다 직경이 2배 크므로 자기장의 세기도 2배가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Bolt Hole 검사시 나타난 지시를 확인하기 위한 다음의 비파괴시험 방법 중 가장 적합한 것은?

  1. 백열등 또는 확대경으로 확인
  2. 자분탐상시험법
  3. 형광침투탐상시험
  4. 방사선투과시험
(정답률: 알수없음)
  • Bolt Hole 검사에서는 부식, 균열, 불량 등을 확인하기 위해 비파괴시험 방법을 사용합니다. 이 중에서 가장 적합한 방법은 형광침투탐상시험입니다. 이유는 형광침투탐상시험은 부식, 균열, 불량 등을 더욱 정확하게 확인할 수 있기 때문입니다. 이 방법은 검사 대상에 형광액을 침투시켜 UV 램프를 이용하여 형광을 발생시키고, 이를 통해 부식, 균열, 불량 등을 확인할 수 있습니다. 따라서 Bolt Hole 검사시 나타난 지시를 확인하기 위해 가장 적합한 비파괴시험 방법은 형광침투탐상시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 금속원자들이 모여 형성하는 가장 작은 영구자석을 무엇이라 하는가?

  1. 격자구조(lattice structure)
  2. 자구(magnetic domain)
  3. spin
  4. band 구조
(정답률: 알수없음)
  • 자구는 금속원자들이 모여 형성하는 가장 작은 영구자석이다. 이는 금속원자들이 서로 상호작용하여 자기장을 만들어내는데, 이 자기장이 일정한 방향으로 정렬되어 있는 영역을 말한다. 이러한 자구들이 모여 전체 금속 물질의 자기장을 형성하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전류계가 부착된 자화장치의 최소한의 교정주기는?

  1. 3개월마다
  2. 6개월마다
  3. 1년마다
  4. 2년마다
(정답률: 알수없음)
  • 전류계는 시간이 지남에 따라 정확도가 떨어지게 되는데, 이는 자화 현상과 같은 외부적인 영향으로 인해 발생합니다. 따라서 교정을 통해 정확도를 유지해야 합니다. 하지만 교정 주기가 너무 짧으면 비용과 시간이 많이 들어가고, 너무 길면 정확도가 떨어지는 기간이 길어집니다. 이에 따라 일반적으로 전류계의 최소한의 교정 주기는 1년으로 설정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림에 나타낸 자장분포곡선은 다음 중 어느 경우인가?

  1. 속이 찬 자성 도체에 직류가 흐를 때
  2. 속이 찬 비자성 도체에 직류가 흐를 때
  3. 속이 빈 비자성 도체에 교류가 흐를 때
  4. 속이 빈 자성 도체에 직류가 흐를 때
(정답률: 알수없음)
  • 그림은 속이 찬 비자성 도체에 직류가 흐를 때의 자장분포곡선을 나타낸다. 이유는 비자성 도체는 전기적으로 중성이기 때문에 전하가 흐르면 자기장을 생성하지만, 직류는 전하의 방향이 일정하기 때문에 자기장이 일정하게 유지되어 자장분포곡선이 일정하게 나타난다. 반면에 교류는 전하의 방향이 주기적으로 바뀌기 때문에 자기장이 주기적으로 변화하게 되어 자장분포곡선이 일정하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림에서 항자력(coercive force)의 크기를 나타내는 부분은?

  1. o-a
  2. o-b
  3. o-c
  4. b-e
(정답률: 알수없음)
  • 그림에서 항자력(coercive force)은 잔류자력(retentivity)과 함께 자석의 특성을 나타내는 중요한 값 중 하나입니다. 항자력은 자석화된 자석에서 자기장이 완전히 사라지기까지 필요한 역자기장의 크기를 의미합니다. 따라서 항자력이 클수록 자석이 강하게 자석화되어 있으며, 자기장이 사라지는 데 시간이 더 오래 걸립니다.

    그림에서 항자력을 나타내는 부분은 자석화된 자석에서 역자기장이 완전히 사라지는 지점인 "o-c"입니다. "o-a"와 "o-b"는 자석화된 자석에서 역자기장이 사라지기 시작하는 지점이며, "b-e"는 자석화된 자석에서 역자기장이 완전히 사라지는 지점을 넘어서서 역자기장이 발생하는 지점입니다. 따라서 이들은 항자력을 나타내는 부분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 시험체에 자기에너지를 부여하지 않는 비파괴검사법은?

  1. 자기적 음향법(Magnetic Mechanical Acoustic Emission Testing)
  2. 전자 음향법(Electromagnetic Acoustic Testing)
  3. 핵자기 공명법(Nuclear Magnetic Resonance testing)
  4. 누설자속 탐상법(Magnetic Leakage Flux Testing)
(정답률: 알수없음)
  • 전자 음향법은 전자기장을 이용하여 검사 대상물질 내부에서 초음파를 발생시켜 결함을 탐지하는 비파괴검사법이다. 이 방법은 자기적 음향법과 달리 자기장을 사용하지 않으므로 자기장에 민감한 물질에도 적용할 수 있다. 또한, 검사 대상물질의 두께나 형태에 구애받지 않고 적용할 수 있어 다양한 분야에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 직류전류와 습식자분을 사용하여 자기탐상시험 결과, 자분지시가 나타났다. 이 지시가 표면불연속 또는 표면직하 불연속인지를 확인하기 위한 조치로 옳은 것은?

  1. 자화전류를 높여 같은 방법으로 재시험한다.
  2. 충격전류(surge current)로 재시험한다.
  3. 탈자 후 교류(AC)로 재시험한다.
  4. 탈자 후 건식자분을 사용하여 반파정류직류(HWDC)로 재시험한다.
(정답률: 알수없음)
  • 습식자분을 사용한 자기탐상시험에서 자분지시가 나타났다면, 이는 표면불연속 또는 표면직하 불연속일 가능성이 있습니다. 이를 확인하기 위해서는 다른 방법으로 재시험해야 합니다. "자화전류를 높여 같은 방법으로 재시험한다."는 원인을 해결하지 않으므로 옳지 않습니다. "충격전류(surge current)로 재시험한다."는 표면불연속 또는 표면직하 불연속을 확인하기에는 적합하지 않습니다. "탈자 후 건식자분을 사용하여 반파정류직류(HWDC)로 재시험한다."는 습식자분을 사용한 자기탐상시험과는 다른 방법이므로 결과를 비교하기 어렵습니다. 따라서 옳은 답은 "탈자 후 교류(AC)로 재시험한다."입니다. 이는 습식자분을 사용한 자기탐상시험과 같은 방법으로 재시험하되, 교류를 사용하여 결과를 비교함으로써 표면불연속 또는 표면직하 불연속을 확인할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 개선폭이 작은 뒷면따내기(Backgouging)한 면의 자분탐상 검사방법으로 가장 적당한 것은?

  1. 극간법-건식
  2. 프로드법-건식
  3. 극간법-습식
  4. 프로드법-습식
(정답률: 알수없음)
  • 개선폭이 작은 뒷면따내기 작업에서는 검사가 어려울 수 있으므로, 자분탐상 검사 방법 중에서는 프로드법-건식이 가장 적합합니다. 이는 건식 상태에서 자석을 이용하여 검사하는 방법으로, 자석의 세기와 거리를 조절하여 검사를 수행합니다. 이 방법은 검사 시간이 짧고, 검사장비가 간단하며, 검사결과를 쉽게 해석할 수 있어서 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 자분탐상시험시 일반적으로 직류로 검사할 때 나타난 지시가 표면 결함인지 표면하 결함인지 확인하기 위한 다음 단계의 일은?

  1. 직류전류의 크기를 1/10로 줄여서 재검사한다.
  2. 교류로 재검사한다.
  3. 탈자후 자분을 적용한다.
  4. 충격 전류로 재검사한다.
(정답률: 알수없음)
  • 직류로 검사할 때는 표면 결함과 표면하 결함을 구분하기 어렵기 때문에, 교류로 재검사하여 더 정확한 결과를 얻기 위함이다. 교류로 검사하면 표면하 결함은 검출되지 않고, 표면 결함만 검출된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 고주파에서 와전류는 도체의 표면층에만 흐른다. 이런 현상은?

  1. 표피 효과
  2. 피에조 효과
  3. 반자장 효과
  4. 컴프턴 효과
(정답률: 알수없음)
  • 고주파에서는 전자가 도체의 표면층에서만 운동할 수 있기 때문에, 와전류도 표면층에서만 흐르게 됩니다. 이러한 현상을 표피 효과라고 합니다. 따라서 정답은 "표피 효과"입니다. 피에조 효과는 전기적인 신호를 증폭시키는 현상, 반자장 효과는 자기장이 변화할 때 전기장이 발생하는 현상, 컴프턴 효과는 X선이 물질과 상호작용하여 에너지를 잃는 현상을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 자분모양의 기록방법 중 전사에 대한 설명으로 잘못된 것은?

  1. 접착성 테이프에 전사한 것을 복사해 두면 장기간 보존 할 수 있다.
  2. 셀로판 테이프가 가장 많이 사용된다.
  3. 자기 테이프에 녹자(錄磁)하는 방법이 있다.
  4. 접착성 테이프에 자분지시모양을 전사하는 방법은 습식흑색자분을 전사하는 것이 좋다.
(정답률: 알수없음)
  • "접착성 테이프에 자분지시모양을 전사하는 방법은 습식흑색자분을 전사하는 것이 좋다."가 잘못된 설명입니다.

    셀로판 테이프가 가장 많이 사용되는 이유는 그것이 가장 보존성이 높기 때문입니다. 셀로판 테이프는 자기 테이프와 달리 자기장에 영향을 받지 않으며, 접착성 테이프보다도 더 오랫동안 보존될 수 있습니다. 따라서 기록물의 보존성을 높이기 위해 셀로판 테이프를 사용하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사

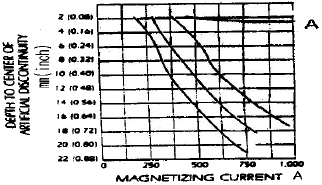

21. 그래프에서 다른 곡선과 비교했을 때 A에 해당되는 자화전류는?

  1. 교류전류
  2. 직류전류
  3. 단상반파전류
  4. 충격전류
(정답률: 알수없음)
  • 그래프에서 A에 해당하는 부분은 주기적으로 변화하는 전류를 나타내고 있으며, 이는 교류전류에 해당한다. 교류전류는 전류의 방향이 주기적으로 바뀌는 전류를 말하며, 직류전류와는 반대되는 개념이다. 따라서 정답은 "교류전류"이다. 단상반파전류와 충격전류는 이 그래프에서 나타나지 않으므로 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림은 어떤 부품의 자분탐상시험시 자장의 분포를 나타낸 것이다. 어떤 부품의 형태로 판단되는가?

  1. 봉재
  2. 원통재
  3. 판재
  4. 두꺼운 판재
(정답률: 알수없음)
  • 그림에서 자장의 분포가 균일하게 나타나고 있으며, 부품의 형태가 회전체인 것으로 추측된다. 이러한 조건에서 가장 적합한 부품은 원통재이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자분탐상검사시 일반적으로 사용되는 비형광 건식자분의 크기는?

  1. 25μm 이하
  2. 1~50μm
  3. 25~100μm
  4. 100~1000μm
(정답률: 알수없음)
  • 자분탐상검사는 샘플의 입자 크기를 분석하는데 사용되는데, 이때 일반적으로 사용되는 비형광 건식자분의 크기는 100~1000μm이다. 이는 샘플의 입자 크기를 정확하게 분석하기 위해서는 충분한 크기의 입자가 필요하기 때문이다. 따라서 25μm 이하나 1~50μm, 25~100μm보다는 100~1000μm이 더 적합하다고 볼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 코일법 적용시 고려사항이 아닌 것은?

  1. 반자장
  2. 코일과 시험체의 위치
  3. 시험체의 직경과 길이
  4. 결함의 위치
(정답률: 알수없음)
  • 코일법 적용시 고려사항은 반자장, 코일과 시험체의 위치, 시험체의 직경과 길이이다. 이 중에서 "결함의 위치"는 코일법 적용시 고려해야 할 사항이 아니다. 이유는 결함의 위치는 이미 시험체에 존재하는 것이기 때문에 코일법을 적용하기 전에 이미 결함이 있는 위치를 파악하고 있기 때문이다. 따라서 결함의 위치는 이미 고려되어 있으므로 코일법 적용시 고려해야 할 사항이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 용접폼에서 발생 가능한 결함끼리 조합된 것은?

  1. 겹침-모래개재물
  2. 탕계-수축공
  3. 슬래그-융합불량
  4. 백점-균열
(정답률: 알수없음)
  • 슬래그는 용접 과정에서 생성되는 불순물이며, 융합불량은 용접 부위에서 용접재가 충분히 융합되지 않아 생기는 결함입니다. 따라서, 용접폼에서 발생 가능한 결함 중에서 슬래그와 융합불량이 조합된 경우에는 용접재가 충분히 융합되지 않은 상태에서 불순물이 함께 존재하므로 결함이 더욱 심각해질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자분탐상시험 중 안전을 위해 고려할 대상이 아닌 것은?

  1. 시험 장소
  2. 전리방사선
  3. 자외선 등
  4. 전기 충격
(정답률: 알수없음)
  • 전리방사선은 자분탐상시험과는 관련이 없는 방사선 종류이기 때문에 안전을 위해 고려할 대상이 아닙니다. 자분탐상시험에서는 시험 장소, 자외선 등, 전기 충격과 같은 안전 대상들이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 탈자가 필요없는 경우는?

  1. 시험체를 큐리점 이상으로 열처리하는 경우
  2. 전회의 자계보다 낮은 자계로 탐상할 경우
  3. 시험체가 계기부품으로 사용되는 경우
  4. 절삭 공구강을 자분탐상한 경우
(정답률: 알수없음)
  • 시험체를 큐리점 이상으로 열처리하는 경우는 탈자가 필요없는 경우이다. 이는 시험체가 열처리를 통해 내부 구조가 변화하고 결함이 없어지기 때문이다. 따라서 탈자 검사가 필요하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 검사를 적용하기에 가장 적합한 재질은?

  1. 티타늄 합금
  2. 니켈 합금
  3. 알루미늄 합금
  4. 구리
(정답률: 알수없음)
  • 니켈 합금은 고온과 악환경에서도 강한 내식성과 내열성을 가지고 있어서, 검사를 적용하기에 가장 적합한 재질입니다. 특히, 항공기 엔진 부품, 원자력 발전소 부품 등에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 선형자화법에 대한 설명 중 틀린 것은?

  1. 대표적인 방법은 코일법이다.
  2. 원주방향의 결함이 검출이 잘된다.
  3. 탈자 할 필요가 없다.
  4. 시험체의 치수에 따라 자화전류를 조절한다.
(정답률: 알수없음)
  • 선형자화법에서는 시험체에 자화전류를 인가하여 자기장을 생성하고, 이 자기장에 의해 시험체 내부의 결함이 감지되는 원리로 동작한다. 따라서 시험체의 치수에 따라 자화전류를 조절하는 것은 맞지만, 결함을 탈자할 필요는 없다. 결함이 감지되면 해당 부분이 표시되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 습식형광자분으로 연속법에 의한 탐상시 바탕이 진하고 시모양의 관찰이 방해되었을 때의 후속 조치사항으로 올바른 것은?

  1. 자분의 농도를 낮게 하여 재시험한다.
  2. 시험체에 진동이 생기지 않게 하여 시험한다.
  3. 물로 씻고 남은 자분으로 재시험한다.
  4. 자외선간도를 낮게 하거나 멀리하여 보기 쉽게 한다.
(정답률: 알수없음)
  • 자분의 농도를 낮게 하여 재시험한다는 것은, 습식형광자분이 바탕에 진하게 침착되어 시모양의 관찰이 방해될 때, 자분의 농도를 줄여서 바탕의 색을 연하게 만들어 시모양을 더욱 명확하게 관찰할 수 있도록 하는 것입니다. 이는 자분의 농도가 높을 때는 바탕의 색이 진하여 시모양을 구분하기 어렵기 때문입니다. 따라서 자분의 농도를 낮추면 시모양을 더욱 정확하게 관찰할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 대형 시험체의 부분검사법으로 용이한 자분탐상검사의 자화장치는?

  1. 축통전 및 직각 통전장치
  2. 츠로드 및 요크 장치
  3. 자속 관통 및 전류관통 장치
  4. 코일 및 회전자계 장치
(정답률: 알수없음)
  • 자분탐상검사는 대형 시험체를 부분적으로 검사하는 방법으로, 검사 대상 부분에 자화 전류를 인가하여 자기장을 발생시키고, 이를 측정하여 결함을 찾아내는 방법입니다. 이때 측정에 용이한 자화장치는 츠로드 및 요크 장치입니다. 이는 자화 전류를 인가할 때 측정 대상 부분을 측정하기 쉽게 위치시킬 수 있으며, 측정 결과를 정확하게 측정할 수 있도록 도와주는 장치입니다. 따라서 자분탐상검사에서는 츠로드 및 요크 장치를 사용하여 검사를 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 자분탐상시험 재료인 자분이 갖추어야 할 성질에 대하여 올바르지 않은 것은?

  1. 자분의 색조와 휘도는 자분지시 모양의 관찰시에 중요하며 시험면과 비교하여 높은 콘트라스트를 갖고 있어야 한다.
  2. 자분에 부착된 착색제가 많을수록 자기적 성질이 향상되며, 결함부의 흡착성이 좋다.
  3. 자분의 입도와 결함의 크기에서 큰결함에는 큰입도의 자분이 좋고 미세한 결함에는 작은 입도의 자분이 좋다.
  4. 자분의 자기적 성질에서 투자율이 높고 보자력이 작은것이 좋다.
(정답률: 알수없음)
  • 정답은 "자분의 자기적 성질에서 투자율이 높고 보자력이 작은것이 좋다." 이다.

    자분에 부착된 착색제가 많을수록 자기적 성질이 향상되며, 결함부의 흡착성이 좋다는 것은 착색제가 자분의 표면에 부착하여 결함을 뚜렷하게 보이게 하고, 결함부에 더 많은 자기적인 힘을 발생시켜 결함을 더 잘 흡착시키기 때문이다.

    자분의 색조와 휘도는 자분지시 모양의 관찰시에 중요하며 시험면과 비교하여 높은 콘트라스트를 갖고 있어야 한다는 것은 시험면과 자분의 색이 구분되어야 하기 때문이다.

    자분의 입도와 결함의 크기에서 큰결함에는 큰입도의 자분이 좋고 미세한 결함에는 작은 입도의 자분이 좋다는 것은 결함의 크기에 따라 입도를 조절하여 결함을 더 잘 보이게 하기 위함이다.

    따라서, 자분에 부착된 착색제가 많을수록 자기적 성질이 향상되며, 결함부의 흡착성이 좋다는 것이 올바른 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 자분탐상검사시 시험면을 분할하여 시험하는 경우 설명이 올바르지 않은 것은?

  1. 시험체가 크거나 너무 길어 1회의 자화로 시험할 수 있는 경우 분할한다.
  2. 시험체의 모양이 복잡하기 때문에 1회 자화로 필요한 유효자계 강도를 시험체에 가할수 없는 경우 분할한다.
  3. 시험체를 분할한 경계부는 이웃끼리의 유효자계가 겹치지 않도록 한다.
  4. 시험체의 단면이 급변하여 1회 자화로 시험하면 시험체의 유효자계 강도가 너무 강하거나 약할 경우 분할한다.
(정답률: 알수없음)
  • "시험체가 크거나 너무 길어 1회의 자화로 시험할 수 있는 경우 분할한다."는 올바른 설명이다.

    하지만 "시험체를 분할한 경계부는 이웃끼리의 유효자계가 겹치지 않도록 한다."는 올바르지 않은 설명이다. 시험체를 분할할 때 이웃하는 부분의 유효자계는 겹치게 되는 것이 일반적이며, 이를 고려하여 시험을 진행해야 한다. 따라서 이 설명은 틀린 설명이다.

    정답: "시험체를 분할한 경계부는 이웃끼리의 유효자계가 겹치지 않도록 한다."
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 자분탐상검사에서 시험체 표면결함의 검출에 사용되는 전류형태 중 가장 우수한 것은?

  1. 반파
  2. 교류
  3. 작류
  4. 펄스형 직류
(정답률: 알수없음)
  • 자분탐상검사에서는 전류가 시험체를 통과할 때 발생하는 자기장을 이용하여 시험체의 표면결함을 검출합니다. 이때 가장 우수한 전류형태는 교류입니다. 교류는 시간에 따라 방향이 반복되기 때문에 자기장의 방향이 계속 변화하며, 이로 인해 시험체의 표면결함을 더욱 정확하게 검출할 수 있습니다. 반면에 반파나 작류는 자기장의 방향이 일정하게 유지되기 때문에 표면결함을 검출하는 데에는 교류보다 불리합니다. 펄스형 직류는 교류와 마찬가지로 자기장의 방향이 변화하지만, 교류보다는 주파수가 낮아서 표면결함을 검출하는 데에는 불리합니다. 따라서 자분탐상검사에서는 가장 우수한 전류형태로 교류를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자분탐상시험시 부품에 비관련성 지시가 나올 경우 취할 조치로 가장 적당한 것은?

  1. 부품 사용에는 문제가 없으므로 그대로 사용한다.
  2. 실제 결함의 존재 유무를 파악키 위해 재검사한다.
  3. 완전히 제거시켜야 한다.
  4. 부품에 문제가 있으므로 폐기한다.
(정답률: 알수없음)
  • 자분탐상시험에서 비관련성 지시가 나올 경우, 부품에 문제가 없더라도 실제 결함이 있는지를 확인하기 위해 재검사를 해야 한다. 이는 안전성과 신뢰성을 보장하기 위한 조치이다. 따라서 정답은 "실제 결함의 존재 유무를 파악키 위해 재검사한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 봉형 자성체에서 원주방향의 균열이 예상된다면 자화방법으로 적절한 것은?

  1. 축통전
  2. 프로드법
  3. 전류관통법
  4. 코일법
(정답률: 알수없음)
  • 봉형 자성체에서 원주방향의 균열이 예상된다면, 코일법이 적절한 자화방법이다. 이는 코일을 자성체 주위에 감아 전류를 흐르게 함으로써 자성체를 자화시키는 방법으로, 자성체의 형태와 크기에 따라 적절한 코일을 선택하여 자화시킬 수 있다. 또한 코일법은 자기장의 방향과 세기를 조절할 수 있어 원하는 자기장을 만들어내기에 용이하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중에서 잔류자장을 제거하는 방법이 아닌 것은?

  1. 제품을 코일로 부터 멀리한다.
  2. 코일을 제품으로 부터 멀리한다.
  3. 자화전류를 단계적으로 증가시킨다.
  4. 제품은 큐리점 이상으로 열처리한다.
(정답률: 알수없음)
  • "자화전류를 단계적으로 증가시킨다."는 잔류자장을 제거하는 방법이 아닙니다. 이유는 자화전류를 증가시키면 잔류자장이 강해져서 오히려 제거하기 어려워지기 때문입니다. 따라서 이 방법은 잔류자장을 제거하는 대신에 새로운 자장을 생성하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 습식자분탐상용 검사맥의 자분분산 농도가 결함 검출능력에 미치는 영향의 설명으로 옳지 못한 것은?

  1. 자분의 입도가 작으면 자분농도는 엷은 것이 좋다.
  2. 검사액의 적용시간이 길면 자분농도는 엷은 것이 좋다.
  3. 검사품의 표면이 거칠면 자분농도는 짙은 것이 좋다.
  4. 자분농도가 너무 짙으면 의사무늬가 나타나기 쉽다.
(정답률: 알수없음)
  • "검사품의 표면이 거칠면 자분농도는 짙은 것이 좋다."는 옳지 않은 설명입니다. 검사품의 표면이 거칠수록 자분이 더 잘 붙어서 검사품의 표면에 더 많은 자분이 존재할 수 있으므로 자분농도가 높아질 수 있습니다. 따라서 검사품의 표면이 거칠수록 자분농도는 엷은 것이 좋습니다.

    자분의 입도가 작으면 자분농도는 엷은 것이 좋다는 것은 입자가 작을수록 더 많은 입자가 표면적을 차지하므로 자분농도가 높아지기 어렵기 때문입니다. 검사액의 적용시간이 길면 자분농도는 엷은 것이 좋다는 것은 검사액이 오래 적용될수록 자분이 더 많이 떨어져서 자분농도가 낮아지기 때문입니다. 자분농도가 너무 짙으면 의사무늬가 나타나기 쉽다는 것은 자분농도가 너무 높으면 검사결과가 왜곡될 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 시험체의 외경이 4인치 일 때 축통전법에서 자화전류치는?

  1. 2000A
  2. 3000A
  3. 4000A
  4. 5000A
(정답률: 알수없음)
  • 축통전법에서 자화전류는 외경과 자기유도계수에 비례하므로, 외경이 4인치에서 자화전류치는 3000A가 된다. 이는 축통전법에서의 일반적인 공식에 따른 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 자분탐상검사에서 결함 검충능이 높은 경우는?

  1. 투자율이 큰 재료일수록 검충능이 높다.
  2. 자기 포화점에서 검출능이 높다.
  3. 자속 밀도가 낮을수록 검출능이 높다.
  4. 자분 입도가 클수록 검출능이 높다.
(정답률: 알수없음)
  • 정답은 "자분 입도가 클수록 검출능이 높다."입니다.

    자분탐상검사는 물질 내부의 결함을 검출하는 검사 방법입니다. 이때 자분 입도가 클수록 물질 내부의 결함을 더 잘 검출할 수 있습니다. 이는 자분 입도가 작을 경우 결함이 더 작은 크기로 존재할 수 있기 때문입니다. 따라서 자분 입도가 클수록 검출능이 높아지는 것입니다.

    다른 보기들은 자분탐상검사와는 직접적인 연관성이 없는 요소들이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상관련규격및컴퓨터활용

41. ASTM E 709에 따라 외경 5인치 크기의 원형부품을 직경 1인치의 중심도체를 사용하여 자분탐상시험을 하고자 한다. 중심도체의 직경에 따른 검사유효범위 때문에 원형 부품을 몇 번 나누어 자화시켜야 하는가? (단, 원형부품의 중심부는 뚫려 있다.)

  1. 1번 자화
  2. 2번 자화
  3. 3번 자화
  4. 4번 자화
(정답률: 알수없음)
  • 중심도체의 직경이 원형부품의 외경보다 작기 때문에, 자화시험을 하기 위해서는 원형부품을 중심부를 기준으로 나누어야 한다. ASTM E 709에서는 검사유효범위를 원형부품의 지름의 1/3 이내로 권장하고 있으므로, 외경 5인치인 원형부품의 경우 중심부를 기준으로 1.67인치 이내로 나누어야 한다. 따라서, 1인치의 중심도체를 사용하여 자화시험을 하기 위해서는 원형부품을 4번 자화하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASME 규격에 의한 프로드(Prod)법 등의 경우 전극 부근의 전류밀도가 높기 때문에 생기는 누설 자속에 의해 형성되는 전극 부근의 자분 모양으로 방사상으로 나타나는 지시는?

  1. 전류지시
  2. 전극지시
  3. 자극지시
  4. 재질경계지시
(정답률: 알수없음)
  • ASME 규격에 의한 프로드(Prod)법은 전극 부근의 전류밀도가 높기 때문에 생기는 누설 자속에 의해 형성되는 전극 부근의 자분 모양으로 방사상으로 나타납니다. 이러한 현상을 전극지시라고 합니다. 따라서 정답은 "전극지시"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS D 0213을 적용하여 전류관통법으로 여러 개의 시험체를 동시에 시험하는 경우, 고려할 사항의 설명이 아닌 것은?

  1. 자계강도와 도체 중심으로 부터의 거리
  2. 코일의 지름과 길이의 관계
  3. 자기펜 자국이 생기지 않도록 주의
  4. 자계강도와 도체의 반지름과 반비례 관계
(정답률: 알수없음)
  • 코일의 지름과 길이의 관계는 전류관통법으로 여러 개의 시험체를 동시에 시험하는 경우에는 고려할 필요가 없는 사항입니다. 이는 코일의 크기와 형태가 시험체의 크기와 형태에 영향을 미치지 않기 때문입니다. 따라서 이 보기는 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. KS D 0213에 의거하여 자분탐상검사를 수행할 때 전처리방법에 관한 설명이다. 이 중 옳지 않은 것은?

  1. 시험체는 원칙적으로 단일부품으로 분해하여 검사한다.
  2. 기름구멍 등에서 시험후 내부의 자분제거가 곤란한 곳은 해가 없는 물질로 채운다.
  3. 전처리의 범위는 시험범위보다 넓게 잡아야 한다.
  4. 습식용 자분을 사용하는 경우 원칙적으로 표면을 열풍 건조시킨다.
(정답률: 알수없음)
  • "습식용 자분을 사용하는 경우 원칙적으로 표면을 열풍 건조시킨다."는 옳은 설명이다. 이유는 습식용 자분은 물과 반응하여 화학적인 반응을 일으키기 때문에 시료 표면이 습기를 띄고 있으면 정확한 결과를 얻을 수 없기 때문이다. 따라서 표면을 열풍 건조시켜 습기를 제거한 후에 습식용 자분을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. KS D 0213에 따른 자기탐상시험에서 용접부의 열처리 등의 지정이 있을 때, 합격여부 판정을 위한 자기탐상시험 시기는?

  1. 용접완료 후에 시험한다.
  2. 용접완료 후 24시간이 경과한 후에 시험한다.
  3. 열처리 완료 후에 시험한다.
  4. 열처리 전 및 후에 시험한다.
(정답률: 알수없음)
  • 열처리는 용접 후에 수행되는 과정으로, 용접부의 미세조직을 개선하여 강도와 내식성을 향상시키는 역할을 한다. 따라서 열처리가 완료된 후에 자기탐상시험을 수행하여 용접부의 결함을 검출하는 것이 적절하다. 따라서 정답은 "열처리 완료 후에 시험한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ASME 규격에서 길이가 15인치, 직경이 3인치인 시험체를 코일법으로 검사할 때 자화전류 범위는? (단, 코일은 5회 감겨 있다.)

  1. 400~600 암페어
  2. 700~900 암페어
  3. 900~1100 암페어
  4. 1400~1600 암페어
(정답률: 알수없음)
  • 자화전류는 시험체의 크기와 코일의 감수에 따라 결정된다. ASME 규격에서는 시험체의 길이와 직경을 이용하여 자화전류 범위를 결정한다. 이 문제에서는 길이가 15인치, 직경이 3인치인 시험체를 코일법으로 검사하고 있으며, 코일은 5회 감겨 있다고 한다.

    ASME 규격에 따르면, 자화전류 범위는 다음과 같이 결정된다.

    자화전류 범위 = (시험체 길이 × 코일 감수) ÷ (직경 × 2)

    따라서, 이 문제에서는 다음과 같이 계산할 수 있다.

    자화전류 범위 = (15 × 5) ÷ (3 × 2) = 37.5

    ASME 규격에서는 자화전류 범위를 50의 배수로 반올림하여 결정한다. 따라서, 이 문제에서는 자화전류 범위가 50의 배수인 50, 100, 150, ..., 350, 400, 450, ..., 1050, 1100, 1150, ... 중에서 선택해야 한다.

    주어진 보기에서는 "900~1100 암페어"가 유일하게 900과 1100 사이의 범위를 가지고 있으며, 이는 자화전류 범위가 37.5일 때 50의 배수로 반올림한 값이다. 따라서, 정답은 "900~1100 암페어"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. KS B 0888에 의거 자분탐상시험을 실시할 경우 사용할 수 있는 표준시험편은?

  1. A1-7/50(직선형)
  2. A1-7/50(원형)
  3. A2-7/50(직선형)
  4. A2-7/50(원형)
(정답률: 알수없음)
  • KS B 0888은 자분탐상시험을 위한 표준규격이며, 이 시험에서 사용할 수 있는 표준시험편은 A1-7/50(직선형)입니다. 이는 시험편의 크기와 모양을 나타내는데, A1은 시험편의 크기를 나타내며, 7/50은 시험편의 직경과 길이를 나타냅니다. 직선형인 이유는 시험편의 모양이 직선형이기 때문입니다. 따라서, KS B 0888에 따라 자분탐상시험을 실시할 경우 A1-7/50(직선형)을 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. ASME SE-709에 따라 자분탐상시험을 실시할 때 극간의 거리가 50~100mm인 경우 사용하는 교류형 요크(yoke)는 최소 몇 kg의 보정시편을 들어 올릴 수 있어야 하는가?

  1. 25N(2.5kg)
  2. 45N(4.5kg)
  3. 90N(9kg)
  4. 180N(18kg)
(정답률: 알수없음)
  • ASME SE-709에서는 자분탐상시험을 실시할 때 극간의 거리가 50~100mm인 경우 사용하는 교류형 요크(yoke)는 최소 4.5kg의 보정시편을 들어 올릴 수 있어야 합니다. 이는 요크의 자기력이 충분히 강해야 하기 때문입니다. 따라서 "45N(4.5kg)"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. ASME 규격에 따라 자분탐상시험을 할 때 열쇠구멍이나 드릴구멍과 같은 두께 변화나 재질의 고유특성 등의 원인으로 누설자속에 의하여 형성된 단독 또는 모양을 가진 형태로 형성된 자분지시를 무엇이라 하는가?

  1. 관련지시(relevant indications)
  2. 무관련지시(nonrelevant indications)
  3. 거짓지시(false indications)
  4. 불연속(discontinuities)
(정답률: 알수없음)
  • 자분탐상시험에서 누설자속에 의해 형성된 단독 또는 모양을 가진 형태로 형성된 지시를 "불연속(discontinuities)"이라고 한다. 따라서 "무관련지시(nonrelevant indications)"는 정답이 아니다. "무관련지시(nonrelevant indications)"는 검사 대상과 관련이 없는 지시를 의미하며, 예를 들어 검사 대상의 표면에 있는 먼지나 오염물질 등이 이에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. KS D 0213에 의한 B형 대비시험편에 대한 설명으로 옳지 못한 것은?

  1. B형 시험편은 검사액의 성능을 조사하는데 사용한다.
  2. B형 시험편은 원칙적으로 시험품과 동등한 재질의 것을 사용한다.
  3. B형 시험편에서 자분의 적용은 연속법으로 한다.
  4. B형 시험편에서 자분을 적용하는 면은 원통면이다.
(정답률: 알수없음)
  • "B형 시험편은 검사액의 성능을 조사하는데 사용한다."가 옳지 않은 설명이다. B형 시험편은 시험품과 동등한 재질을 사용하여 시험을 진행하므로, 검사액의 성능을 조사하는 것이 아니라 시험품의 성능을 조사하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. ASME Sec.V. Art.25에서 직류 요크(yoke)법을 사용할 때, 장비 점검시 사용되어진 최대 극간 거리에서 최소 몇 파운드 이상을 들어 올려야 하는가?

  1. 7파운드
  2. 10파운드
  3. 25파운드
  4. 50파운드
(정답률: 알수없음)
  • ASME Sec.V. Art.25에서는 직류 요크법을 사용할 때, 최소 50파운드 이상의 하중을 가해야 한다고 명시하고 있다. 이는 요크법을 사용하여 검사하는 장비의 정확성과 신뢰성을 보장하기 위한 것이다. 50파운드 이하의 하중을 가하면 검사 결과에 오차가 발생할 수 있기 때문이다. 따라서 최소 50파운드 이상의 하중을 가해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. ASTM E 709에서 규정한 링시편에 대해 자화전류(FWDC)를 1400[A]로 했을 때 건식자분을 사용하는 경우 나타나야 할 표면하 구멍의 최소 수는?

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 알수없음)
  • ASTM E 709에서는 자화전류(FWDC)가 1400[A]일 때 링시편의 표면하 구멍의 최소 수를 4개로 규정하고 있다. 이는 건식자분을 사용하는 경우에 해당하는데, 건식자분은 표면하 구멍을 채우지 못하므로 구멍의 수가 적어도 4개 이상이어야 충분한 자화전류(FWDC)가 흐를 수 있다는 것을 의미한다. 따라서 정답은 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 한국전력기준(MEN5201) 검사장치의 점검 권고기간을 나타낸 것이다. 적절하지 않은 것은?

  1. 시스템 성능 인정(시험편 이용) : 1일
  2. 조명 : 1주
  3. 습식자분 농도 : 1주
  4. 조도계 : 6개월
(정답률: 알수없음)
  • 정답은 "습식자분 농도 : 1주"이다. 습식자분 농도는 일정한 주기로 점검해야 하는 것이 아니라, 사용 환경에 따라 상황에 맞게 점검해야 한다. 따라서, "습식자분 농도 : 상황에 따라"로 수정하는 것이 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. ASME Sec.Vll, App.6의 합격 기준치에 따라 평가할 경우 다음 중 불합격 결함은?

  1. 크기가 1/16인치인 선형 결함
  2. 크기가 3/16인치인 원형 결함
  3. 크기가 1/4인치인 원형 결함
  4. 서로 떨어진 거리가 1/16인치이고, 크기가 3/16인치인 3개의 원형결함 지시
(정답률: 알수없음)
  • ASME Sec.Vll, App.6의 합격 기준치에 따르면, 크기가 1/4인치 이상인 결함은 불합격 결함으로 간주됩니다. 따라서 "크기가 1/4인치인 원형 결함"이 불합격 결함입니다. 나머지 결함들은 합격 기준치를 충족시키므로 불합격 결함이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. KS D 0213에 규정된 자분모양의 분류에 관한 설명이다. 다음 중 옳지 않은 것은?

  1. 자분모양의 분류는 반드시 시험면에 생긴 자분모양이 의사모양이 아닌 것을 확인한 후에 해야 한다.
  2. 균열로 식별된 자분모양에 대해서는 균열에 의한 자분모양으로 별도로 분류해야 한다.
  3. 연속한 자분모양은 선상 또는 원형상 자분모양으로 분류한다.
  4. 여러 개의 자분모양이 일정한 면적내에 분산해 있으면 분산한 자분모양으로 분류한다.
(정답률: 알수없음)
  • "여러 개의 자분모양이 일정한 면적내에 분산해 있으면 분산한 자분모양으로 분류한다."가 옳지 않은 것이다.

    연속한 자분모양은 시험면 상에서 하나의 모양으로 인식되어야 하므로, 이를 선상 또는 원형상 자분모양으로 분류한다. 이는 시험면 상에서 연속적으로 나타나는 모양들을 하나의 모양으로 인식하여 분류하는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 인터넷에서 내부 컴퓨터 네트워크를 외부 환경으로부터 보호하기 위하여 이용되는 것은?

  1. 고퍼(Gopher)
  2. 아키(Archie)
  3. FTP 서버
  4. 프럭시(Proxy)서버
(정답률: 알수없음)
  • 프록시(Proxy) 서버는 내부 컴퓨터 네트워크에서 외부 인터넷 환경으로 나가는 트래픽을 대신하여 외부와의 직접적인 통신을 차단하고, 내부 네트워크를 보호하는 역할을 합니다. 따라서 인터넷에서 내부 컴퓨터 네트워크를 보호하기 위해 프록시 서버가 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 컴퓨터의 주기억장치와 중앙처리 장치 사이에서 프로그램 실행 속도차를 해결하는데 도움을 주는 고속 기억장치는?

  1. 가상메모리
  2. 보조기억장치
  3. 반도체 기억장치
  4. 캐시기억장치
(정답률: 알수없음)
  • 캐시기억장치는 CPU가 자주 사용하는 데이터를 미리 저장해두어 CPU가 필요할 때 빠르게 접근할 수 있도록 도와주는 고속 기억장치입니다. 따라서 CPU와 주기억장치 사이의 속도차를 줄여 프로그램 실행 속도를 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 인터넷 관련 전자우편 표준통신 규약은?

  1. PPP
  2. SMTP
  3. UDP
  4. ARP
(정답률: 알수없음)
  • SMTP는 Simple Mail Transfer Protocol의 약자로, 인터넷 상에서 전자우편을 보내기 위한 표준 통신 규약이다. 따라서 인터넷 관련 전자우편 표준통신 규약은 SMTP이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 웹서비스에서 제공되는 여러가지 자원들에 대한 주소를 나타내는 것은?

  1. HTTP
  2. URL
  3. HTML
  4. XML
(정답률: 알수없음)
  • URL은 Uniform Resource Locator의 약자로, 웹서비스에서 제공되는 자원들의 주소를 나타내는 것입니다. 즉, 인터넷 상에서 특정 자원에 접근하기 위한 경로를 나타내는 것입니다. HTTP는 웹서비스에서 사용되는 프로토콜이며, HTML과 XML은 웹서비스에서 사용되는 문서 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 표 형식으로 데이터를 입력하고 합, 평균, 그래프 등 다양한 업무의 편의를 제공하는 소프트웨어는?

  1. 스프레드시트
  2. 데아베이스
  3. 문서편집기
  4. 파워포인트
(정답률: 알수없음)
  • 스프레드시트는 표 형식으로 데이터를 입력하고 저장할 수 있으며, 이를 통해 합, 평균, 그래프 등 다양한 업무의 편의를 제공합니다. 따라서 데이터를 다루는 업무에서 매우 유용하며, 회계, 재무, 통계 등 다양한 분야에서 사용됩니다. 반면, 데아베이스는 대량의 데이터를 저장하고 관리하는 소프트웨어이고, 문서편집기는 문서를 작성하고 편집하는 소프트웨어, 파워포인트는 프레젠테이션을 제작하는 소프트웨어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 구리의 성질을 설명한 것 중 맞는 것은?

  1. 경정구조는 상온에서 BCC 이다.
  2. 전기와 열의 부도체이다.
  3. 화학적 저항력이 작아서 부식이 잘 된다.
  4. 구리 중의 불순물은 냉간가공보다 열간가공시에 큰 영향을 미친다.
(정답률: 알수없음)
  • 정답: "구리 중의 불순물은 냉간가공보다 열간가공시에 큰 영향을 미친다."

    이유: 구리는 FCC 구조를 가지고 있으며, 불순물이 존재하면 결정 구조가 변형되어 결정의 강도와 연성이 감소한다. 냉간가공은 구리 결정 구조를 더욱 강화시키므로 불순물의 영향을 상쇄시키는 반면, 열간가공은 구리 결정 구조를 덜 강화시키므로 불순물의 영향을 크게 받는다. 따라서, 구리 중의 불순물은 열간가공시에 큰 영향을 미친다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 주조성이 좋고 크리프 특성이 좋아 제트엔진(Jet engine)등의 구조용재료로 가장 많이 사용되는 합금은?

  1. Al 합금
  2. Mg 합금
  3. Ni 합금
  4. Zn 합금
(정답률: 알수없음)
  • 제트엔진과 같은 구조용재료는 고온과 고압에서도 강도와 내식성이 유지되어야 하기 때문에 경량화와 함께 강도와 내식성이 뛰어난 합금이 필요합니다. 이러한 조건을 만족하는 합금 중에서도 가장 우수한 성능을 보이는 것은 마그네슘 합금입니다. 따라서 Mg 합금이 제트엔진 등의 구조용재료로 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 강에서 Cold shortness의 원인이 되며 고스트라인을 일으켜 파괴의 원인이 되는 것은?

  1. C
  2. P
  3. S
  4. Mn
(정답률: 알수없음)
  • 정답은 "P"입니다. P는 인산염을 나타내며, 강물에서 인산염이 과다하게 증가하면 물의 pH가 낮아지고 산성화되어 Cold shortness를 유발할 수 있습니다. 또한 인산염은 고스트라인 형성의 원인 중 하나이기도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. Ni-4~8%의 martensite 조직의 것으로 보통 Cr을 첨가해서 백주철로 사용하는 주철은 무엇인가?

  1. 칠드(chilled) 주철
  2. 가단 주철
  3. Ni-hard 주철
  4. 미해나이트(meehanite) 주철
(정답률: 알수없음)
  • Ni-hard 주철은 Ni-4~8%의 martensite 조직을 가지며, Cr을 첨가하여 내마모성과 내부식성이 뛰어난 백주철로 사용된다. 따라서 이 문제에서는 Ni-hard 주철이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 가스침탄법에 관한 설명 중 틀린 것은?

  1. 가스로는 천연가스. 도시가스 및 프로판가스 등을 사용할 수 있다.
  2. 표면의 광택을 유지하면서 처리할 수 있다.
  3. 작업이 간단하고 침탄이 균일하게 되며 표면 탄소농도의 조절이 가능하다.
  4. 침탄성 가스가 분해되면서 생긴 석출탄소가 침탄되며 이 때 생긴 CO2는 침탄성을 향상시킨다.
(정답률: 알수없음)
  • 가스침탄법에 관한 설명 중 틀린 것은 "침탄성 가스가 분해되면서 생긴 석출탄소가 침탄되며 이 때 생긴 CO2는 침탄성을 향상시킨다."가 아닌 다른 보기들은 모두 맞는 설명이다.

    가스침탄법은 고온에서 가스를 이용하여 원료에 침탄성 탄소를 도금하는 방법이다. 이때 가스 중 일부는 분해되어 석출탄소를 생성하게 되는데, 이 석출탄소가 원료에 침탄되면서 표면을 단단하게 만들어주고, 이 과정에서 생성된 CO2는 침탄성을 향상시키는 역할을 한다. 따라서 "침탄성 가스가 분해되면서 생긴 석출탄소가 침탄되며 이 때 생긴 CO2는 침탄성을 향상시킨다."는 올바른 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 색상이 미려하고, 연성이 커서 장식용으로 많이 쓰이는 아연이 5-20$ 포함된 구리합금은?

  1. 포금
  2. 델타메탈
  3. 문쯔메탈
  4. 톰백
(정답률: 알수없음)
  • 정답인 "톰백"은 아연과 구리로 이루어진 합금으로, 아연이 많이 함유되어 있어서 미려한 흰색 빛깔을 띠고, 연성이 높아서 장식용으로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 강을 침탄 이후 침탄부를 경화시키기 위한 조작 방법으로 가장 적합한 것은?

  1. Ac1 온도 이하에서 가열 후 수중에서 담금질
  2. Ac1 온도 이상에서 가열 후 수중에서 담금질
  3. 풀림(annealing)
  4. 뜨임(tempering)
(정답률: 알수없음)
  • 강을 침탄하면 강의 구조가 부드러워지고 경화되지 않은 침탄부가 생기게 됩니다. 이러한 상태에서 강을 사용하면 강의 강도가 낮아지고 파손될 가능성이 높아집니다. 따라서 침탄부를 경화시켜야 합니다.

    Ac1 온도 이상에서 가열 후 수중에서 담금질은 강을 경화시키는 가장 효과적인 방법 중 하나입니다. 이 방법은 강을 Ac1 온도 이상으로 가열하여 침탄부를 우선적으로 용해시킨 후, 수중에서 빠르게 냉각시켜 침탄부가 재결정되어 경화되도록 합니다. 이렇게 하면 강의 강도가 높아지고 파손될 가능성이 낮아집니다. 따라서 Ac1 온도 이상에서 가열 후 수중에서 담금질이 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 철강조직 중에서 확산(擴散)을 수반하는 상변화에 의하여 생성된 조직이 아닌 것은?

  1. 펄라이트
  2. 베어나이트
  3. 마텐자이트
  4. 트루스타이트
(정답률: 알수없음)
  • 마텐자이트는 확산을 수반하지 않고, 단순한 냉각에 의해 생성된 조직이기 때문에 다른 보기들과는 달리 상변화에 의해 생성된 조직이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. Al을 주성분으로 합금에 대한 설명으로 틀린 것은?

  1. Al에 Cu, Si, Mg등을 첨가하면 기계적 성질이 우수해진다.
  2. 시효처리하여 기계적 성질을 개선할 수 있다.
  3. 항공기, 자동차 부품 등 경량부품에 널리 사용된다.
  4. Al도 변태점이 있기 때문에 강에서처럼 열처리에 따라 기계적 성질을 크게 변화시킬 수 있다.
(정답률: 알수없음)
  • "Al도 변태점이 있기 때문에 강에서처럼 열처리에 따라 기계적 성질을 크게 변화시킬 수 있다."가 틀린 것이 아니라 옳은 것이다. 이유는 Al도 강처럼 열처리에 따라 기계적 성질을 크게 변화시킬 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 강에서 첨가원소 W(템스텐)이 미치는 효과에 대한 설명 중 틀린 것은?

  1. Fe 중에 용해되어 결정입자를 미세화 하며 강한 복탄화물을 형성한다.
  2. W은 강의 경도를 증가시키며 경화효과는 Cr 강보다 양호하다.
  3. W은 잔류 자기 유지력이 크므로 영구자석용에 적당하다.
  4. 저온 강도가 크므로 고온재료에 사용하기 곤란하다.
(정답률: 알수없음)
  • "W은 강의 경도를 증가시키며 경화효과는 Cr 강보다 양호하다."가 틀린 설명입니다. W은 강의 경도를 증가시키는 효과가 있지만, Cr 강보다는 경화효과가 떨어집니다.

    "저온 강도가 크므로 고온재료에 사용하기 곤란하다."는 오히려 반대의 의미를 가집니다. W은 고온에서도 강도가 유지되는 성질이 있어 고온재료에 사용하기 적합합니다. 따라서 이 설명이 틀린 이유는 잘못된 정보를 제공하고 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열팽창 계수가 대단히 적고, 내식성이 좋으므로 측량척, 바이메탈 등에 사용되는 합금은?

  1. Fe-36% Ni (Invar)
  2. Cu- 20% (Cupronickel)
  3. Cu- 60% (Monel metal)
  4. Fe-78.5% Ni (Permalloy)
(정답률: 알수없음)
  • 열팽창 계수가 적다는 것은 온도 변화에 따른 길이 변화가 적다는 것을 의미합니다. 이러한 특성은 측량척, 바이메탈 등과 같은 정밀한 계측기구에서 필요합니다. 또한 내식성이 좋다는 것은 부식에 강하다는 것을 의미합니다. 이러한 특성을 가진 합금은 Fe-36% Ni (Invar)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 침탄 후 시행하는 열처리로서 1차 담금질의 목적은?

  1. 침탄층의 경화
  2. 중심부의 연화
  3. 침탄층의 조직 미세화
  4. 중심부 조직의 미세화
(정답률: 알수없음)
  • 1차 담금질은 침탄 후 시행하는 열처리로서, 중심부 조직의 미세화를 목적으로 합니다. 이는 침탄 과정에서 발생한 큰 입자들을 작게 분해하여 조직을 미세화시키고, 더욱均質한 조직 구조를 형성하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. BCC 결정 구조에서 격자 정수를 a라 할때 근접원자간 거리는?

  2. 2a
(정답률: 알수없음)
  • BCC 결정 구조에서 격자 정수를 a라 할 때, 근접 원자간 거리는 이다. 이유는 BCC 구조에서 각 원자는 격자점을 중심으로 8개의 근접 원자와 인접해 있다. 이때, 격자점을 중심으로 대각선 방향으로 위치한 두 원자 사이의 거리는 a√3이고, 이웃하는 두 원자 사이의 거리는 a이다. 이 두 거리를 이용하여 계산하면, 근접 원자간 거리는 이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 내마모성이 필요한 곳에 널리 사용되는 것으로 표면은 단단하고 내부는 인성이 있는 주철재료서 압연용 롤, 차륜둥의 내마모 기계부품에 이용하는 주철은?

  1. 칠드(冷藏)주철
  2. 흑심가단주철
  3. Al 주철
  4. Ni 주철
(정답률: 알수없음)
  • 칠드(冷藏)주철은 내마모성이 뛰어나고 단단한 특성을 가지고 있어 압연용 롤, 차륜둥의 내마모 기계부품 등에 널리 사용됩니다. 이는 주철 내부의 탄소와 시멘트의 결합이 강하게 이루어져 내구성이 높기 때문입니다. 따라서 칠드(冷藏)주철이 다른 보기보다 내마모성이 뛰어나기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 청동의 주성분은?

  1. Cu+Mn
  2. Cu+Zn
  3. Cu+Sn
  4. Cu+Fe
(정답률: 알수없음)
  • 청동은 구리(Cu)와 주석(Sn)의 합금으로 이루어져 있습니다. 이는 청동의 높은 내식성과 내구성을 보장하는 데 중요한 역할을 합니다. Mn, Zn, Fe은 청동 합금에 사용되기도 하지만, 그들은 청동의 주성분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음의 합금원소 중에서 강의 경화능을 감소시키는 합금원소는 무엇인가?

  1. Co
  2. Si
  3. Mn
  4. Cr
(정답률: 알수없음)
  • 강의 경화능을 감소시키는 합금원소는 보통 인성을 향상시키는 성질을 가지고 있습니다. 따라서, "Co"는 강의 경화능을 감소시키는 합금원소입니다. 이는 Co가 고온에서 인성을 향상시키는 성질을 가지고 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 스프링강의 가장 좋은 결정 조직은?

  1. 페라이트(ferrite)
  2. 시멘타이트(cementite)
  3. 미디움펄라이트(midum pearlite)
  4. 오스테나이트(austenite)
(정답률: 알수없음)
  • 미디움펄라이트는 강도와 연성이 균형적으로 나타나는 강철의 구조물 중 하나로, 강도와 연성이 모두 중요한 스프링 제작에 적합한 결정 조직이기 때문입니다. 페라이트는 연성이 높지만 강도가 낮고, 시멘타이트는 강도는 높지만 연성이 낮습니다. 오스테나이트는 가공성이 좋지만 강도와 연성이 부족합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 강의 담금질 경화능(Hardenability)을 측정하는 시험은?

  1. 초단파시험
  2. 자기이력시험
  3. 전자유도시험
  4. 죠미니시험
(정답률: 알수없음)
  • 강의 담금질 경화능은 강의 표면부터 깊이에 따른 경도 변화를 나타내는 것입니다. 이를 측정하기 위해 사용되는 시험 중 죠미니시험은 강의 표면에 일정한 크기의 인덴터를 떨어뜨려서 인덴트의 크기와 깊이에 따른 경도 변화를 측정하는 시험입니다. 따라서 죠미니시험은 강의 담금질 경화능을 측정하는 시험 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 재료가 영구히 파괴되지 않는 응력 중 최대의 것은?

  1. 크리프 한도
  2. 항복응력
  3. 에릭센값
  4. 피로한도
(정답률: 알수없음)
  • 재료가 계속해서 반복적인 응력을 받을 때, 일정 횟수 이상 반복하면 재료는 파괴될 수 있습니다. 이때, 재료가 얼마나 많은 응력을 받을 수 있는지를 나타내는 것이 피로한도입니다. 따라서, 피로한도가 영구히 파괴되지 않는 응력 중 최대의 것입니다. 크리프 한도는 재료가 일정한 온도에서 오랜 시간 동안 응력을 받을 때 파괴될 수 있는 응력의 한계를 나타내며, 항복응력은 재료가 변형되기 시작하는 응력의 한계를 나타냅니다. 에릭센값은 재료의 강도를 나타내는 지표 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 알루미늄 합금의 종별 기호 다음에 첨부하는 질별기호 중 담금질 후 인공시효경화 시킨 것을 나타내는 기호는?

  1. To
  2. T2
  3. T5
  4. T10
(정답률: 알수없음)
  • 알루미늄 합금의 종별 기호 다음에 첨부하는 질별기호는 해당 합금의 열처리 상태를 나타내는 것입니다. T5는 담금질 후 인공시효경화 시킨 것을 나타내는 기호입니다. 이는 합금을 담금질 처리한 후 인공적으로 노화시켜 강도와 경도를 높이는 과정을 거친 것을 의미합니다. 따라서 T5는 합금의 강도와 경도를 높이기 위해 처리된 것을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 다음 그림에서와 같이 모서리 이음, T이음 등에서 볼 수 있는 결함으로 강의 내부에 모재 표면과 평행하게 충상으로 발생하는 결함은?

  1. 라멜라 테어(Lamellar tea)
  2. 토 균열(Toe crack)
  3. 라미네이션(Lamination)
  4. 루트 균열(Root crack)
(정답률: 알수없음)
  • 강의 내부에서 모재 표면과 평행하게 충상으로 발생하는 결함은 라미네이션(Lamination)이다.

    라멜라 테어(Lamellar tea)는 금속재료에서 발생하는 결함으로, 금속의 결정 구조 내부에서 발생하는 결함이다. 이는 금속의 결정 구조 내부에서 발생하는 마찰력으로 인해 결정 구조가 분리되어 발생한다. 따라서 이 결함은 금속재료의 내부 결정 구조와 관련이 있다.

    토 균열(Toe crack)은 지반 내부에서 발생하는 결함으로, 지반의 토양 조건과 관련이 있다.

    라미네이션(Lamination)은 강재 등의 금속재료에서 발생하는 결함으로, 금속재료의 내부 구조와 관련이 있다.

    루트 균열(Root crack)은 기계 부품 등에서 발생하는 결함으로, 부품의 사용 조건과 관련이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 용접부에 생기는 잔류 응력을 제거하려면 다음 중 어떤 처리를 하면 가장 좋은가?

  1. 풀림을 한다.
  2. 불림을 한다.
  3. 담금질을 한다.
  4. 뜨임을 한다.
(정답률: 알수없음)
  • 정답은 "풀림을 한다."입니다.

    용접 후 잔류 응력이 발생하는 이유는 용접 과정에서 금속이 녹아서 냉각되면서 생기는 수축 현상 때문입니다. 이러한 잔류 응력은 용접 부위의 변형, 균열, 변형 등의 문제를 일으킬 수 있습니다.

    이를 해결하기 위해 용접 부위에 열을 가해주어 금속 구조를 재배열하고 응력을 제거하는 것이 필요합니다. 이때 가장 효과적인 방법은 "풀림"입니다.

    풀림은 용접 부위를 일정한 온도로 가열한 후 천천히 냉각시켜 용접 부위의 금속 구조를 재배열하는 것입니다. 이를 통해 잔류 응력을 제거할 수 있습니다.

    반면, "불림"은 용접 부위를 높은 온도로 가열한 후 갑자기 냉각시켜 금속 구조를 단단하게 만드는 것입니다. 이는 오히려 잔류 응력을 더욱 심화시킬 수 있습니다.

    "담금질"은 용접 부위를 가열한 후 물에 담그는 것으로, 풀림과 비슷한 효과를 가져올 수 있지만, 금속 구조를 단단하게 만들어 용접 부위의 인성을 감소시킬 수 있습니다.

    "뜨임"은 용접 부위를 가열한 후 냉각시키지 않고 그대로 두어 금속 구조를 유지하는 것입니다. 이는 잔류 응력을 제거하지 못하며, 오히려 용접 부위의 인성을 감소시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 산소-아세틸렌 용접불꽃의 설명으로 틀린 것은?

  1. 중성 불꽃에서는 산소와 아세틸렌의 공급량이 같다.
  2. 환원 불꽃은 아세틸렌의 공급이 너무 많을 때이다.
  3. 환원 불꽃은 산소의 공급량이 과다할 때이다.
  4. 온도가 가장 높은 불꽃은 탄화 불꽃이다.
(정답률: 알수없음)
  • 온도가 가장 높은 불꽃은 탄화 불꽃이 아니라 중성 불꽃이다. 탄화 불꽃은 공기 중의 산소와 반응하여 탄소를 생성하는 불꽃으로, 중성 불꽃보다 온도가 낮다. 중성 불꽃에서는 산소와 아세틸렌의 공급량이 같으며, 환원 불꽃은 아세틸렌의 공급이 너무 많거나 산소의 공급이 과다할 때 발생한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 직류 아크의 전압 분포에 대한 설명으로 올바른 것은?

  1. 아크발생 중 전압강하는 양극의 전구간에서 일정하다.
  2. 아크길이는 전류세기와 비례한다.
  3. 아크기둥의 전압강하는 피복제의 종류와는 관계없다.
  4. 아크길이를 일정하게 하면 전압은 전류의 증가에 따라 약간 증가한다.
(정답률: 알수없음)
  • 아크길이를 일정하게 유지하면 전류가 증가하면서 아크의 저항이 증가하게 되어 전압이 약간 증가하게 됩니다. 따라서 "아크길이를 일정하게 하면 전압은 전류의 증가에 따라 약간 증가한다."가 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 일반적인 연강용 피복 아크 용접봉의 피복제 역할이 아닌 것은?

  1. 용착금속의 응고와 냉각속도를 빠르게 한다.
  2. 용착금속(Weld Metal)의 탈산 및 정련작용을 한다.
  3. 용융점이 낮은 적당한 점성을 가진 가벼운 슬래그(slag)를 만든다.
  4. 중성 또는 환원성 분위기를 만들어 대기 중 산소나 질소의 침입을 방지하고 용착금속을 보호한다.
(정답률: 알수없음)
  • 일반적인 연강용 피복 아크 용접봉의 피복제 역할 중 "용착금속의 응고와 냉각속도를 빠르게 한다."는 역할이 아니다. 이는 피복제가 아닌 냉각속도를 조절하는 다른 요인들에 의해 결정되기 때문이다. 피복제의 역할은 용착금속의 탈산 및 정련작용, 적당한 슬래그 생성, 대기 중 산소나 질소의 침입 방지와 용착금속 보호 등이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. KS 피복아크 용접봉 기호 중 저수소계 용접봉인 것은?

  1. E 4301
  2. E 4303
  3. E 4316
  4. E 4326
(정답률: 알수없음)
  • KS 피복아크 용접봉 기호 중 "E"는 전기용접봉을 의미하고, "43"은 최소 인장강도가 430 MPa 이상인 것을 나타냅니다. "16"은 저수소계 용접봉을 의미합니다. 따라서, 정답은 "E 4316"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 스테인레스 강의 TIG 용접과 MIG 용접에 관한 일반적인 설명으로 틀린 것은?

  1. 보호가스로는 알곤가스를 사용한다.
  2. 직류 정극성을 사용하면 깊은 용입을 얻을 수 있다.
  3. 3mm 이하의 박판에는 TIG 용접보다 MIG 용접이 더 많이 사용된다.
  4. 피복 아크용접시 일반적으로 역극성이 사용된다.
(정답률: 알수없음)
  • 3mm 이하의 박판은 얇은 두께이므로 TIG 용접보다 MIG 용접이 더 적합하다. MIG 용접은 높은 속도로 용접이 가능하며, 자동화 용이성이 높기 때문에 대량 생산에 적합하다. TIG 용접은 정교하고 섬세한 용접이 가능하며, 높은 용접 품질을 보장하기 때문에 고급 제품 제작에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 탄산가스 아크용접시 전진법에 비교하여 후진법을 설명한 것으로 가장 올바른 것은?

  1. 용입이 비교적 얕다.
  2. 용접비드 높이가 비교적 높다.
  3. 스패터 발생이 전진법보다 많다.
  4. 용접 비드 폭이 비교적 넓다.
(정답률: 알수없음)
  • 후진법은 용접봉을 전진법과 반대 방향으로 이동시키면서 용접을 진행하는 방법이다. 이 때 용접비드가 전진법보다 더 높아지는데, 이는 용접봉이 용접비드를 채우면서 높이를 쌓아가기 때문이다. 따라서 용접비드 높이가 비교적 높다는 것이 올바른 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 정격 2차전류가 300A, 정격 사용율이 40%인 아크 용접기에 서 200A로 용접시의 허용사용율은?

  1. 17.8[%]
  2. 60 [%]
  3. 90 [%]
  4. 100 [%]
(정답률: 알수없음)
  • 정격 2차전류가 300A이고 정격 사용율이 40%이므로, 최대 사용 가능한 전류는 300A x 40% = 120A입니다. 따라서 200A로 용접을 할 경우, 허용 사용율은 200A / 120A x 100% = 166.7%가 됩니다. 하지만 최대 사용 가능한 전류를 넘어선 사용율은 안전하지 않으므로, 허용 사용율은 100%를 넘지 않습니다. 따라서 정답은 "90 %"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 피복 아크용접에서의 아크길이와 아크전압과의 관계 설명으로 가장 적합한 것은?

  1. 아크 길이가 길어져도 아크 전압은 일정하다.
  2. 아크 길이가 길어지면 아크 전압은 증가하다.
  3. 아크 길이가 짧아지면 아크 전압은 증가하다.
  4. 아크 길이가와 아크 전압은 서로 관계가 없다.
(정답률: 알수없음)
  • 아크 길이가 길어지면 전류의 경로가 길어져 저항이 증가하게 되어 전압이 상승하게 됩니다. 따라서, 아크 길이가 길어지면 아크 전압은 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 주철 모재에 연강봉의 용접봉을 사용하면 반드시 파열이 생기는데 그 원인과 가장 관계가 적은 것은?

  1. 탄소의 함유량이 다르기 때문
  2. 강과 주철의 용융점이 다르기 때문
  3. 강과 주철의 팽창계수가 다르기 때문
  4. 전기 전도도가 다르기 때문
(정답률: 알수없음)
  • 주철 모재와 연강봉은 각각 다른 재질로 이루어져 있기 때문에 전기 전도도가 다릅니다. 이로 인해 용접 시 전류가 골고루 흐르지 않아 파열이 생길 수 있습니다. 따라서 전기 전도도가 다르기 때문이 가장 관계가 적은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 브레이징 이음매 부분에 미리 솔더를 놓고 가열하여 행하는 브레이징으로 정의되는 용접 용어는?

  1. 침적 브레이징(dip brazing)
  2. 단계적 브레이징(step brazing)
  3. 예치 브레이징(preplaced brazing)
  4. 면메김 브레이징(face-fed brazing)
(정답률: 알수없음)
  • 예치 브레이징은 브레이징 이음매 부분에 미리 솔더를 놓고 가열하여 행하는 브레이징으로, 솔더를 미리 놓기 때문에 정확한 위치와 양을 조절할 수 있으며, 솔더가 녹아 흐르는 동안 부품을 움직이지 않아도 되므로 부품의 변형이나 왜곡을 방지할 수 있다. 따라서 예치 브레이징은 정밀한 부품 제작에 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 아크전압이 20 V, 아크전류는 150 A, 용접속도가 15cm/min일 때 용접 입열은 몇 Joule/cm 인가?

  1. 12000
  2. 24000
  3. 2000
  4. 45000
(정답률: 알수없음)
  • 용접 입열은 전력밀도와 용접속도에 비례하므로, 전력밀도를 구해야 한다. 전력밀도는 아크전압과 아크전류의 곱으로 구할 수 있다.

    전력밀도 = 아크전압 × 아크전류 = 20 V × 150 A = 3000 W

    용접속도는 15cm/min 이므로, 1cm당 전달되는 열량은 다음과 같다.

    1cm당 전달되는 열량 = 전력밀도 ÷ 용접속도 = 3000 W ÷ 15 cm/min = 200 J/cm

    따라서, 용접 입열은 1cm당 200 Joule이다. 전체 용접 입열은 용접속도와 용접길이에 비례하므로, 용접길이를 곱해준다.

    용접 입열 = 200 J/cm × 용접속도 × 용접길이 = 200 J/cm × 15 cm/min × 용접길이

    이 문제에서는 용접길이가 주어지지 않았으므로, 구할 수 없다. 따라서, 정답은 12000이 아닌 "용접길이에 따라 다르다"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 맞대기 이음에 있어서 용접이 진행됨에 따라서 간격이 벌어진다든지, 좁혀진다든지 하는 변형에 가장 적합한 용어는?

  1. 회전변형
  2. 세로균형 변형
  3. 좌굴변형
  4. 각변형(가로굽힘 변형)
(정답률: 알수없음)
  • 정답은 "회전변형"입니다. 맞대기 이음에서 용접이 진행됨에 따라서 간격이 벌어지거나 좁혀지는 변형은 회전변형이라고 합니다. 이는 용접 부위가 회전하면서 발생하는 변형으로, 맞대기 이음에서 가장 많이 발생하는 변형 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 다음 중 저항용접이 아닌 것은?

  1. 프로젝션(projection)용접
  2. 플라스마(plasma)용접
  3. 퍼커션(percussion)
  4. 플래시(flash)용접
(정답률: 알수없음)
  • 정답은 "플라스마(plasma)용접"입니다.

    플라스마용접은 고온의 플라스마 아크를 이용하여 금속을 용접하는 방법입니다. 따라서 저항용접과는 다른 방법입니다.

    프로젝션용접은 두 개 이상의 금속 부품을 접합할 때 사용되는 방법으로, 부품들을 압착하고 전류를 흘려 용접합니다.

    퍼커션용접은 두 개 이상의 금속 부품을 접합할 때 사용되는 방법으로, 부품들을 압착하고 충격을 가해 용접합니다.

    플래시용접은 금속 부품을 용접할 때 사용되는 방법으로, 전류를 가해 금속을 녹인 후 빠르게 냉각하여 용접합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 불활성가스 텅스텐 아크 용접기로 알루미늄을 용접할 경우 전극봉의 돌출길이가 보호 효과나 작업성에 중요한 영향을 미치는데, 다음 이음 중 아르곤 보호가스 향이 가장 많이 필요로 하는 이음은?

(정답률: 알수없음)
  • 정답은 "" 입니다. 이유는 알루미늄은 산화되기 쉬우며, 산화막이 형성되면 용접이 어려워지기 때문에 아르곤 보호가스 향이 가장 많이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 알루미늄 합금용접에 일반적으로 불활성가스 아크용접을 하는 이유로 가장 적합한 것은?

  1. 팽창계수가 적기 때문이다.
  2. 비열 및 열전도도가 크므로 단시간에 용접온도를 높여야 한다.
  3. 고온강도가 나쁘며 용접변형이 작기 때문이다.
  4. 비중이 가볍기 때문이다.
(정답률: 알수없음)
  • 알루미늄 합금은 비열 및 열전도도가 높기 때문에 단시간에 용접온도를 높여야 합니다. 이는 불활성가스 아크용접이 가장 적합한 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 피복 아크 용접봉 피복제의 작용 설명으로 올바른 것은?

  1. 용융점이 높은 점성의 슬랙을 만든다.
  2. 용접금속의 응고 및 냉각속도를 빠르게 한다.
  3. 슬랙의 제거를 어렵게 하여 깨끗한 용접면을 만든다.
  4. 용접금속에 합금원소를 첨가하여 기계적 성질을 좋게 한다.
(정답률: 알수없음)
  • 피복 아크 용접봉 피복제는 용접시 용융된 금속을 둘러싸고 있는 슬랙을 만들어 용접부위를 보호하고, 용접금속에 합금원소를 첨가하여 기계적 성질을 좋게 합니다. 따라서, "용접금속에 합금원소를 첨가하여 기계적 성질을 좋게 한다."가 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 탄산가스 아크용접에서 와이어 팁과 모재 사이(돌출길이)가 길 때 생기는 중요한 결함에 대한 설명으로 가장 적합한 것은?

  1. 스패터가 적어진다.
  2. 슬랙 혼입이 생기기 쉽다.
  3. 언더컷이 생기기 쉽다.
  4. 용입 불량이 생기기 쉽다.
(정답률: 알수없음)
  • 탄산가스 아크용접에서 와이어 팁과 모재 사이(돌출길이)가 길 때는 용접 전류가 불안정해져서 용입 불량이 생기기 쉽습니다. 이는 용접 부위의 강도를 감소시키고, 용접 부위에서의 스패터와 슬랙 혼입 등의 결함을 유발할 수 있습니다. 따라서 적절한 돌출길이를 유지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 용접부에서 구조상의 용접 결함이 아닌 치수상의 결함인 것은?

  1. 균열
  2. 용접부 크기의 부적당
  3. 융합 불량
  4. 비금속 개재물
(정답률: 알수없음)
  • 용접부 크기의 부적당은 용접부의 크기가 설계에 명시된 크기보다 작거나 큰 경우를 말한다. 이는 구조적인 결함이 아니라 치수상의 결함으로, 용접부의 강도나 내구성에 직접적인 영향을 미치지는 않지만, 설계에 명시된 크기와 다르기 때문에 제품의 외관적인 문제나 조립 과정에서의 문제를 일으킬 수 있다. 따라서 용접부의 크기는 설계에 명시된 크기에 맞게 정확하게 제작되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
