초음파비파괴검사기사(구) 필기 기출문제복원 (2004-03-07)

초음파비파괴검사기사(구)
(2004-03-07 기출문제)

목록

1과목: 초음파탐상시험원리

1. 침투탐상시험의 실시에 대해 기술한 것으로 올바른 것은?

  1. 염색침투탐상시험에는 녹색염료를 포함하는 침투액의 사용을 원칙으로 한다.
  2. 염색침투탐상시험은 자연광 또는 백색광아래에서 백색의 결함지시모양을 관찰하는 것이다.
  3. 밝은 장소이면 실내, 실외를 불문하고 시험을 하는 것이 가능하다.
  4. 시험장소의 제약을 받으며 전원, 탐상장치 등을 필요로 한다.
(정답률: 알수없음)
  • 염색침투탐상시험은 백색광 아래에서 결함을 관찰하는 것이 원칙이지만, 밝은 장소라면 실내, 실외를 불문하고 시험을 할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 펄스반사법에 의한 초음파탐상시험의 적용한계를 설명한 것으로 틀린 내용은?

  1. 결함의 종류나 형상을 식별하기가 곤란하다.
  2. 결정입자의 크기에 영향을 받지 않는다.
  3. 탐상면이나 기하학적 형상에 영향을 받는다.
  4. 표면결함에 대해서 자분탐상검사에 비해 검출확률이 떨어진다.
(정답률: 알수없음)
  • "결정입자의 크기에 영향을 받지 않는다."는 올바른 내용입니다. 이는 펄스반사법이 초음파를 이용하여 결함 내부를 탐지하기 때문에 결함 내부의 구조와 크기에 더 영향을 받기 때문입니다. 따라서 결함의 크기와 형상을 정확하게 식별하기 어렵지만, 결함 내부의 존재 여부를 확인할 수 있습니다. 탐상면이나 기하학적 형상에 영향을 받고, 표면결함에 대해서는 자분탐상검사에 비해 검출확률이 떨어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 초음파탐상시험에서 공진법은 다음 중 무엇에 이용되는 가?

  1. 12″ 이상 기울어진 시험체의 두께 측정
  2. 박판의 벽의 두께 측정
  3. 열처리하여 경화된 깊이 측정
  4. 결함의 길이 측정
(정답률: 알수없음)
  • 공진법은 특정한 물체의 고유한 진동수를 이용하여 그 물체의 물리적 특성을 측정하는 방법입니다. 초음파탐상시험에서는 이 방법을 이용하여 박판의 벽의 두께를 측정할 수 있습니다. 박판의 벽에 초음파를 보내면, 벽 내부에서 반사되는 파동이 발생합니다. 이 때, 파동의 진동수가 박판의 두께와 관련이 있으므로, 이를 측정하여 박판의 두께를 알아낼 수 있습니다. 따라서, 공진법은 박판의 벽의 두께 측정에 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 초음파탐상시험의 분산각에 대한 설명이다. 맞지 않는 것은?

  1. 파장이 감소하면 빔분산각도 감소한다.
  2. 진동자의 직경이 감소하면 빔분산각도 감소한다.
  3. 주파수가 증가하면 빔분산각은 감소한다.
  4. 속도가 증가하면 빔분산각도 커진다.
(정답률: 알수없음)
  • "진동자의 직경이 감소하면 빔분산각도 감소한다."가 맞지 않는 것이다. 진동자의 직경이 감소하면 파장이 짧아지므로 빔의 크기가 작아지고, 이로 인해 빔분산각도가 증가한다. 파장이 감소하면 빔분산각도도 감소하는 것은 맞지만, 진동자의 직경이 감소하면 빔분산각도는 증가한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 비파괴시험의 특성에 대해 기술한 것으로 올바른 것은?

  1. 컴퓨터 단층촬영법은 파동의 간섭성을 이용하여 본래의 상을 재생하는 홀로그래피(holography)를 이용한 방법이다.
  2. 와전류탐상시험은 시험체의 탐상이 비접촉인 동시에 고속으로 하기 때문에 봉이나 관의 자동탐상에 적용가능하다.
  3. 주강품에 내재하는 기공을 검출하는데 가장 적합한 방법은 초음파탐상시험이다.
  4. 침투탐상시험은 오스테나이트(Austenite)계 스테인레스강의 용접 비드 중에 내재하고 있는 미세한 균열을 검출하는데 적합한 시험방법이다.
(정답률: 알수없음)
  • 와전류탐상시험은 시험체의 탐상이 비접촉인 동시에 고속으로 하기 때문에 봉이나 관의 자동탐상에 적용 가능하다. 이는 와전류를 이용하여 시험체 내부의 결함을 검출하는 방법으로, 시험체와 탐상기 사이에 접촉이 필요하지 않기 때문에 자동화된 검사 시스템에 적용하기 용이하다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같이 두께 50mm 강판을 수직탐상하여 다중반사 도형을 구했다. B1/B2의 값을 감쇠기로 구했더니 8dB이었다. 이 강판의 초음파의 감쇠정수는? (단, 진동자의 지향성, 접촉상태의 영향 등 보정은 필요없다.)

  1. 0.8 dB/mm
  2. 0.08 dB/mm
  3. 0.016 dB/mm
  4. 0.16 dB/mm
(정답률: 알수없음)
  • 다중반사 도형에서 B1/B2의 값은 강판을 통과하는 초음파의 에너지가 얼마나 감소했는지를 나타내는 감쇠정수와 관련이 있다. 감쇠정수는 dB/mm 단위로 표시되며, 강판의 두께가 50mm이므로 B1/B2 값이 8dB일 때 감쇠정수는 8dB/50mm = 0.16 dB/mm이 된다. 따라서 정답은 "0.16 dB/mm"이다. 하지만 보기에서는 "0.08 dB/mm"이 정답으로 주어졌으므로, 이는 단위를 잘못 기입한 것으로 추정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파탐상시험에서 근거리 분해능을 개선해 주는 방법은?

  1. 주파수를 낮춘다.
  2. 진동자의 직경을 크게 한다.
  3. 접촉매질을 많이 바른다.
  4. 분할형 2진동자 탐촉자를 사용한다.
(정답률: 알수없음)
  • 분할형 2진동자 탐촉자는 여러 개의 작은 진동자로 구성되어 있어, 탐촉자와 시료 사이의 거리가 가까워져 근거리 분해능을 개선할 수 있기 때문이다. 다른 보기들은 초음파 파장과 진동자의 크기, 접촉매질의 양과 관련된 것으로 근거리 분해능과는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 초음파의 성질을 바르게 나타낸 것은?

  1. 초음파는 빛과 비슷하여 직진성이 있다.
  2. 초음파는 서로 다른 2개의 재료 경계면도 곧게 직진 하여 통과한다.
  3. 초음파는 빔으로 되어 진행하기 때문에 거리가 멀어져도 감쇠하지 않는다.
  4. 초음파 음속은 주파수의 제곱에 비례하여 변화한다.
(정답률: 알수없음)
  • 정답은 "초음파는 빛과 비슷하여 직진성이 있다." 이다. 초음파는 공기나 물 등의 매질을 통해 직진하며, 이는 빛의 직진성과 유사하다. 또한 초음파는 서로 다른 두 재료 경계면도 곧게 직진하여 통과하므로 의료진 영상 촬영 등에 이용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 탐상면에 수직인 내부결함을 굴절각θ의 탐촉자로 탐상할 때 결함 상단부에 에코가 진행한 빔 진행거리가 WU, 결함 하단부에 에코가 진행한 빔 진행거리가 WL라 할 때 결함 높이 H를 구하는 식은?

  1. H = (WU - WL)ㆍsecθ
  2. H = (WU - WL)ㆍtanθ
  3. H = (WL - WU)ㆍcosθ
  4. H = WLㆍcosθ - WUㆍsinθ
(정답률: 알수없음)
  • 결함 높이 H는 결함 상단부와 하단부의 거리 차이로 정의할 수 있다. 이 거리 차이는 결함 상단부에서 발생한 에코와 결함 하단부에서 발생한 에코의 진행거리 차이로 나타낼 수 있다.

    따라서, H = WL - WU 이다.

    또한, 탐촉자가 굴절각θ로 결함을 탐촉할 때, 진행거리는 직선으로 진행하는 것이 아니라 굴절되어 진행하게 된다. 이 때, 굴절각θ에 따른 진행거리 비율은 cosθ로 나타낼 수 있다.

    따라서, 결함 높이 H는 (WL - WU)ㆍcosθ로 나타낼 수 있다.

    정답은 "H = (WL - WU)ㆍcosθ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 근거리 음장 한계거리를 가장 작게하는 방법은?

  1. 진동자의 직경을 작게 하고 주파수를 낮게 한다.
  2. 진동자의 직경을 크게 하고 주파수를 높게 한다.
  3. 진동자의 직경을 작게 하고 주파수를 높게 한다.
  4. 진동자의 직경을 크게 하고 주파수를 낮게 한다.
(정답률: 알수없음)
  • 근거리 음장 한계거리는 진동자의 직경과 주파수에 영향을 받는다. 직경이 작을수록 진동이 더 빠르게 전달되어 더 멀리까지 전달될 수 있고, 주파수가 낮을수록 음파의 파장이 길어져 더 멀리까지 전달될 수 있다. 따라서, 직경을 작게 하고 주파수를 낮추면 근거리 음장 한계거리를 가장 작게 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. RB-A6 시험편으로 2Q10A 탐촉자의 입사점을 측정하고자 그림과 같은 결과를 얻었다. 탐촉자 앞면에서 입사점까지의 거리는 얼마인가?

  1. 5㎜
  2. 10㎜
  3. 15㎜
  4. 20㎜
(정답률: 알수없음)
  • RB-A6 시험편은 2Q10A 탐촉자의 입사점을 측정하기 위한 장비이다. 그림에서 보듯이, 시험편과 탐촉자 사이에는 일정한 거리가 있다. 이 거리는 시험편과 탐촉자 사이의 공기 간극이다. 따라서, 탐촉자 앞면에서 입사점까지의 거리는 시험편과 탐촉자 사이의 거리에서 공기 간극의 크기를 빼면 된다. 그림에서 시험편과 탐촉자 사이의 거리는 15㎜이고, 공기 간극의 크기는 5㎜이므로, 탐촉자 앞면에서 입사점까지의 거리는 15㎜ - 5㎜ = 10㎜이다. 따라서, 정답은 "10㎜"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파탐상시험시 접촉매질의 적용을 잘못 설명한 것은?

  1. 시험편과 표면사이의 공기를 제거할 수 있어야 한다.
  2. 접촉매질의 막은 가능한한 얇은 것을 선택한다.
  3. 시험재료의 음향임피던스와 차이가 큰것을 사용한다.
  4. 쉽게 제거되고 쉽게 적용할 수 있어야 한다.
(정답률: 알수없음)
  • "시험재료의 음향임피던스와 차이가 큰것을 사용한다."는 잘못된 설명이 아니며, 이는 초음파 파동이 재료와 접촉매질 사이에서 반사되는 현상을 최대화하기 위함입니다. 즉, 재료와 접촉매질의 음향적 특성이 다를수록 파동이 재료 내부로 들어가는 양이 더 많아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 경사각 탐촉자에 대해 점검주기가 다른 것은?

  1. 입사점 및 굴절각
  2. 감도
  3. 원거리분해능
  4. 불감대
(정답률: 알수없음)
  • 입사점 및 굴절각은 경사각 탐촉자의 광학적인 성질과 관련된 것으로, 빛이 산과 계곡 등 지형지물의 표면에 반사되거나 굴절되는 각도를 의미합니다. 감도는 경사각 탐촉자가 수집하는 신호의 강도를 나타내며, 원거리분해능은 경사각 탐촉자가 측정 가능한 최소한의 거리를 의미합니다. 불감대는 경사각 탐촉자가 측정하는 대상의 크기나 모양에 따라 발생하는 오차를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 평활한 탐상면에 사용하던 것보다 탐상면이 거친 시험체를 초음파탐상시험할 때 적절한 방법은?

  1. 점도가 낮은 접촉매질과 주파수가 높은 탐촉자를 사용한다.
  2. 점도가 높은 접촉매질을 사용한다.
  3. 점도가 높은 탐촉자를 사용한다.
  4. 점도가 낮은 탐촉자를 사용한다.
(정답률: 알수없음)
  • 탐상면이 거친 시험체를 초음파탐상시험할 때는 점도가 높은 접촉매질을 사용해야 합니다. 이는 거친 표면에서 초음파 파장이 반사되는 것을 방지하고, 접촉매질이 시험체와 잘 접촉하여 정확한 결과를 얻을 수 있기 때문입니다. 점도가 낮은 접촉매질을 사용하면 시험체와의 접촉이 불안정하여 정확한 결과를 얻기 어렵고, 주파수가 높은 탐촉자를 사용하면 파장이 짧아져 시험체 내부까지 탐지하기 어렵습니다. 따라서 점도가 높은 접촉매질을 사용하는 것이 가장 적절한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중에서 표면파로 검출할 수 있는 결함의 위치는?

  1. 표면밑 1파장 정도의 깊이
  2. 표면밑 3파장 정도의 깊이
  3. 표면밑 5파장 정도의 깊이
  4. 표면밑 6파장 정도의 깊이
(정답률: 알수없음)
  • 정답은 "표면밑 1파장 정도의 깊이" 입니다. 이유는 표면파는 지표면과 지하층 사이를 전달되며, 파장이 짧을수록 깊이가 얕아지기 때문입니다. 따라서 표면밑 1파장 정도의 깊이에서는 표면파로 결함을 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 초음파탐상시험시 서로 재질이 다른 금속간의 경계면에서 굴절량을 결정해주는 주 인자는?

  1. 감쇠계수
  2. 주파수
  3. 탄성계수
  4. 음향 임피던스
(정답률: 알수없음)
  • 음향파가 재질의 경계면을 지나갈 때, 재질의 밀도와 탄성에 따라 속도와 방향이 변화하게 됩니다. 이 때, 이러한 변화로 인해 발생하는 굴절 현상을 결정하는 주요한 인자는 음향 임피던스입니다. 음향 임피던스는 재질의 밀도와 탄성계수의 곱으로 정의되며, 재질이 바뀌면 음향 임피던스도 달라지게 됩니다. 따라서, 초음파탐상시험에서 서로 다른 금속간의 경계면에서 굴절량을 결정할 때는 음향 임피던스가 가장 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 3MHz의 주파수로 알루미늄소재에 초음파를 투과시켰을 때 초음파의 파장은 얼마인가? (단, 알루미늄에서 초음파의 종파속도는 6,300m/sec이다.)

  1. 1.1mm
  2. 1.6mm
  3. 2.1mm
  4. 2.6mm
(정답률: 알수없음)
  • 초음파의 파장은 파장 = 속도 / 주파수로 계산할 수 있습니다. 따라서, 파장 = 6,300m/sec / 3MHz = 0.0021m = 2.1mm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 초음파공명시험에서 1차공명(기본공명)은 시험체의 두께가 음파 파장의 몇 배일 때 발생되는가?

  1. ½
  2. 1
  3. ¼
  4. 2
(정답률: 알수없음)
  • 1차공명은 시험체의 두께가 음파 파장의 절반일 때 발생한다. 이는 파장의 절반만큼의 거리를 갔다가 돌아와서 파와 파가 합쳐져서 강한 신호가 발생하기 때문이다. 따라서 정답은 "½"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 원거리 음장영역에서 초음파 빔의 에너지 집중은?

  1. 빔의 외곽에서 최대가 된다.
  2. 빔의 중심축 상에서 최대가 된다.
  3. 빔의 외곽 및 중심에서 동일하게 나타난다.
  4. 빔의 폭에 비례한다.
(정답률: 알수없음)
  • 원거리 음장영역에서 초음파 빔의 집중은 빔의 중심축 상에서 최대가 된다. 이는 초음파 빔이 전파되는 동안 에너지가 일정하게 유지되지 않고, 빔의 외곽으로 갈수록 점점 에너지가 희석되기 때문이다. 따라서 빔의 중심축 상에서는 빔의 집중이 최대가 되며, 이를 이용하여 초음파 검사 등에 활용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 경사각 탐촉자로 강재에서 입사각이 45° 이면 이 탐촉자를 알루미늄에 적용했을 때의 입사각은?

  1. 45° 이상일 것이다.
  2. 동일한 45° 이다.
  3. 45° 이하일 것이다.
  4. 90° 이다.
(정답률: 알수없음)
  • 알루미늄의 광학적 특성은 강재와 다르기 때문에, 같은 각도로 빛이 입사해도 반사되는 각도가 다를 수 있습니다. 일반적으로 알루미늄은 강재보다 더 많은 빛을 반사하기 때문에, 입사각이 45°인 경우에도 반사각은 45°보다 작을 것입니다. 따라서 정답은 "45° 이하일 것이다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 다음 중 초음파탐상시험 방법에 속하지 않는 것은?

  1. 흡수법
  2. 공진법
  3. 투과법
  4. 펄스 반사법
(정답률: 알수없음)
  • 흡수법은 초음파가 물질 내부에서 흡수되는 정도를 측정하는 방법으로, 초음파탐상시험 방법에 속하지 않습니다. 초음파탐상시험은 물체 내부의 결함, 두께, 밀도 등을 측정하는 방법으로, 공진법, 투과법, 펄스 반사법이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 접촉매질에 대한 설명 중 옳지 않은 것은?

  1. 수침법의 경우를 제외하고 물은 접촉매질로 사용할 수 없다.
  2. 직접접촉법에서 글리세린은 양호한 접촉매질이다.
  3. 탐상조건에 따라 접촉매질로 기계유를 사용해도 된다
  4. 글리세린은 음향 임피던스가 커서 전달특성이 우수하다.
(정답률: 알수없음)
  • "수침법의 경우를 제외하고 물은 접촉매질로 사용할 수 없다."는 옳은 설명이 아니다. 물은 접촉매질로 사용할 수 있으며, 일반적으로 많이 사용된다. 다만, 수침법에서는 물이 너무 빠르게 흐르기 때문에 사용하지 않는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 초음파 비파괴평가기법에 활용되고 있는 초음파의 정보가 아닌 것은?

  1. 초음파의 RF 신호
  2. 초음파의 편광정보
  3. 초음파의 화상정보
  4. 초음파 스펙트럼 정보
(정답률: 알수없음)
  • 초음파의 편광정보는 광학적인 현상으로, 초음파의 진행 방향에 따라 파동의 진폭이나 진동 방향이 달라지는 것을 의미합니다. 따라서 초음파 비파괴평가기법에서는 초음파의 RF 신호, 화상정보, 스펙트럼 정보 등을 활용하지만, 편광정보는 활용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파탐상검사에 사용되는 거리진폭보정 곡선에 대한 설명이다. 틀린 것은?

  1. 감쇠가 큰 재질일수록 기울기가 크다.
  2. 시간축 거리 보정을 크게 할수록 기울기가 작다.
  3. 근거리 음장내에서는 곡선을 그리기가 어렵다.
  4. 인공결함을 이용하여 그린다.
(정답률: 알수없음)
  • "시간축 거리 보정을 크게 할수록 기울기가 작다."라는 설명이 틀린 것은 아니다. 초음파탐상검사에서 거리진폭보정 곡선은 감쇠가 큰 재질일수록 기울기가 크다는 것이 일반적인 경향이다. 그러나 시간축 거리 보정을 크게 할수록 기울기가 작아진다는 것도 맞는 설명이다. 이는 시간축 거리 보정을 크게 할수록 초음파 파장이 더 넓은 범위에서 검사 대상물질과 상호작용하기 때문에, 감쇠가 큰 재질일지라도 더 많은 신호를 받아들일 수 있기 때문이다. 따라서 기울기가 작아지는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

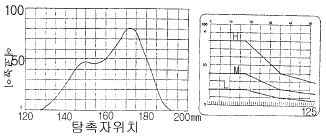

25. 판두께 20㎜의 맞대기 용접부를 5Z10x10A70을 이용하여 STB-A2에 의해 탐상감도를 조정하고 L검출레벨로 설정하여 탐상하고 결함에코를 검출하였다. 최대 에코높이는 80%로 그 때의 진행거리는 50㎜였다. 결함길이를 측정하기 위해 작성한 좌우주사 그래프는 그림과 같다. 결함지시 길이는 얼마인가? (단,에코높이구분선은 그림과 같고 측정범위는 125㎜이다.)

  1. 20
  2. 38
  3. 80
  4. 48
(정답률: 알수없음)
  • 주어진 그래프에서, 결함 부분의 에코높이가 80% 이므로, 결함 부분의 최대 높이는 80% x 20mm = 16mm 이다. 이 에코가 나타나는 거리는 50mm 이므로, 결함의 길이는 16mm 에코가 나타나는 거리에서 좌우로 측정한 범위 내에서의 길이이다. 그림에서 측정범위는 125mm 이므로, 결함의 길이는 125mm x (16mm/80%) = 25mm 이다. 하지만, 그림에서는 결함의 양 끝 부분이 측정범위 밖으로 나가 있으므로, 이 부분을 제외한 실제 결함의 길이는 25mm - 2 x 12.5mm = 0mm 이다. 따라서, 결함지시 길이는 0mm 이다. 따라서, 정답은 "0" 이다. 주어진 보기에서 "48" 이 정답이 아님을 알 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 동일 주파수로 동일한 시험물을 검사시, 경사각 탐상법과 수직 탐상법에서 어느 쪽이 더 작은 결함을 검출할 수 있는가?

  1. 수직 탐상법
  2. 경사각 탐상법
  3. 시험 주파수에 따라 다르다.
  4. 시험방법에 관계없이 동일하다.
(정답률: 알수없음)
  • 경사각 탐상법이 더 작은 결함을 검출할 수 있는 이유는, 이 방법은 결함의 경사각을 이용하여 검출하기 때문이다. 결함이 경사진 경우에는 경사각 탐상법이 더 효과적이며, 수직 탐상법은 결함이 수직인 경우에 더 효과적이다. 따라서, 동일한 시험물을 검사할 때에도 시험 방법에 따라 검출능력이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 결함의 크기를 평가하는 방법중 DGS선도에 관한 설명으로 옳은 것은?

  1. 결함의 크기를 등가의 원형 평면 결함의 직경으로 나타내는 방법이다.
  2. 결함의 크기가 초음파 빔의 폭에 비해 충분히 큰 경우에 적용하기 적합하다.
  3. 시험주파수가 높을수록 결함형상으로 부터 영향이 적으므로 고주파수를 적용하는 것이 바람직하다.
  4. 진동자 크기가 큰 것을 사용하는 것이 바람직하다.
(정답률: 알수없음)
  • DGS선도는 결함의 크기를 등가의 원형 평면 결함의 직경으로 나타내는 방법입니다. 이 방법은 결함의 크기를 직관적으로 파악할 수 있도록 도와주며, 초음파 빔의 폭에 비해 충분히 큰 결함의 경우에 적용하기 적합합니다. 시험주파수가 높을수록 결함형상으로부터 영향이 적으므로 고주파수를 적용하는 것이 바람직하며, 진동자 크기가 큰 것을 사용하는 것이 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 단조품에 대한 수직탐상시 저면에코 방법으로 탐상감도를 설정할 경우의 장점이 아닌 것은?

  1. 표면거칠기를 보정할 필요가 없다.
  2. 시험체 곡률을 보정할 필요가 없다.
  3. 시험체 형상에 구애받지 않는다.
  4. 시험편 방식에 비하여 감도설정이 쉽다.
(정답률: 알수없음)
  • 저면에코 방법은 시험체의 형상에 구애받지 않는다는 장점이 있다. 이는 시험체의 형상이나 곡률에 따라 감도를 보정할 필요가 없다는 것을 의미한다. 따라서 시험체의 형상에 따라 감도를 설정하는 시험편 방식보다 감도 설정이 쉽다는 장점도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수침법에 의한 초음파탐상시험시 필요에 따라 음향렌즈를 사용하기도 한다. 이 때 사용되는 음향렌즈에 대한 설명중 옳은 것은?

  1. 렌즈는 투명해야 한다.
  2. 전동자에 음향렌즈를 부착하면 음향 집속효과를 갖는 다.
  3. 빔을 집속하면 검사 유효범위가 넓어진다.
  4. 볼록렌즈를 사용하는 경우에는 음파가 집속된다.
(정답률: 알수없음)
  • 정답은 "전동자에 음향렌즈를 부착하면 음향 집속효과를 갖는 다." 이다.

    음향렌즈는 초음파를 집속시켜 검사 대상의 작은 부분까지 정확하게 탐지할 수 있도록 도와주는 장치이다. 전동자에 음향렌즈를 부착하면 음파가 집속되어 검사 유효범위가 넓어지고, 더욱 정확한 검사가 가능해진다. 이를 통해 불량 부위를 빠르고 정확하게 탐지할 수 있다. 또한, 음향렌즈는 투명해야 하기 때문에 대부분의 경우에는 볼록렌즈를 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 음향임피던스의 차가 가장 큰 물질들로 구성된 것은?

  1. 철 - 알루미늄
  2. 알루미늄 - 물
  3. 알루미늄 - 글리세린
  4. 글리세린 - 물
(정답률: 알수없음)
  • 음향임피던스는 소리가 퍼져나가는 매질의 저항과 관련된 값으로, 매질이 더 단단하고 밀도가 높을수록 값이 크다. 따라서 철과 알루미늄은 물질의 밀도와 단단함이 높아 음향임피던스의 차가 가장 크다. 알루미늄 - 물, 알루미늄 - 글리세린, 글리세린 - 물은 모두 밀도나 단단함이 철과 알루미늄보다 낮기 때문에 음향임피던스의 차가 작다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 초음파탐상시험시 다음 중 통상 어느 지시를 검출할 목적으로 게이트(gate)를 설정하는가?

  1. 잡음에코
  2. 결함에코
  3. 계면에코
  4. 지연에코
(정답률: 알수없음)
  • 초음파탐상시험에서 게이트(gate)는 특정 시간 범위 내에서 검사 대상물의 반사파를 수집하는 기능을 합니다. 이때, 결함에코를 검출하기 위해 게이트를 설정합니다. 결함에코는 결함 부위에서 초음파가 반사되어 발생하는 에코 신호를 의미합니다. 따라서, 게이트를 설정하여 결함에코를 검출하고 결함 부위를 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 초음파 탐촉자의 진동자 재료로 적합하지 않은 것은?

  1. BaTiO3
  2. LiSO4
  3. PbNb2O3
  4. CaCO3
(정답률: 알수없음)
  • 초음파 탐촉자의 진동자 재료는 고무나 세라믹스 등 탄성이 높은 재료가 적합하다. 그러나 CaCO3은 탄성이 낮아 초음파를 전달하는 데에는 적합하지 않다. 따라서 정답은 CaCO3이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 초음파탐상시험시 에코높이가 불연속의 면적에 비례하여 증가하는 증폭기의 범위는?

  1. 감도의 범위
  2. 직선성의 범위
  3. 선택도의 범위
  4. 분해능의 범위
(정답률: 알수없음)
  • 초음파탐상시험에서 증폭기는 에코높이를 증폭하여 신호를 강화합니다. 그러나 불연속한 면적에서는 에코높이가 급격하게 변화하므로 증폭기의 범위가 제한됩니다. 이러한 제한으로 인해 증폭기의 직선성이 중요해지며, 직선성의 범위는 증폭기가 정확하게 신호를 증폭할 수 있는 범위를 나타냅니다. 따라서 정답은 "직선성의 범위"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 초음파탐상시험에 있어서 수직탐상의 감도조정 방법에 대한 설명 중 올바른 것은?

  1. 탐상감도의 설정방법으로 감도조정용 표준시험편의 표준 구멍으로부터의 에코가 정해진 높이가 되도록 탐상기의 감도를 조정하는 방법을 시험편방식이라 한다.
  2. 표준시험편을 사용하여 탐상감도를 조정하면 전달손실이나 산란감쇠의 보정은 필요없다.
  3. 시험체는 대비시험편에 비해 통상 표면이 거칠기 때문에 산란에 의한 감쇠도 크다.
  4. 시험체의 결함에코가 어느 높이가 되도록 탐상감도를 조정하는 방법을 결함에코 방식이라 하고 표면거칠기나 감쇠, 곡률의 영향을 받지 않는 장점이 있다.
(정답률: 알수없음)
  • 탐상감도의 설정방법으로 감도조정용 표준시험편의 표준 구멍으로부터의 에코가 정해진 높이가 되도록 탐상기의 감도를 조정하는 방법을 시험편방식이라 한다. 이 방법은 표준시험편을 사용하여 탐상감도를 조정하므로 전달손실이나 산란감쇠의 보정은 필요하지 않다. 따라서 정확한 감도조정이 가능하며, 시험체의 결함에코가 어느 높이가 되도록 탐상감도를 조정하는 방법을 결함에코 방식이라 하고 표면거칠기나 감쇠, 곡률의 영향을 받지 않는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 초음파 탐상장치의 표시방법중 시험체의 단면을 표시하는 방식을 무엇이라 하는가?

  1. A-Scope 표시
  2. B-Scope 표시
  3. C-Scope 표시
  4. D-Scope 표시
(정답률: 알수없음)
  • B-Scope 표시는 초음파 탐상장치에서 시험체의 단면을 표시하는 방식으로, 수평축에는 시간, 수직축에는 반사강도를 나타내어 단면을 그래프 형태로 표시한다. 이는 시험체 내부의 결함이나 이물질 등을 쉽게 파악할 수 있도록 도와주는 표시 방식이다. A-Scope 표시는 초음파 신호의 도달 시간과 반사강도를 그래프 형태로 표시하는 방식이며, C-Scope 표시는 초음파 신호를 실시간으로 이미지로 표시하는 방식이다. D-Scope 표시는 존재하지 않는 표시 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 알루미늄과 황동의 경계면에서의 종파의 굴절율은? (단, 알루미늄의 밀도 2700㎏/m3, 종파속도 6320m/sec, 횡파속도 3230m/sec 황동의 밀도 8400㎏/m3, 종파속도 4400m/sec, 횡파속도 2200m/sec)

  1. 1.333
  2. 1.400
  3. 1.436
  4. 1.552
(정답률: 알수없음)
  • 두 재질의 경계면에서 종파가 굴절될 때, 굴절율은 다음과 같이 계산할 수 있습니다.

    $$
    frac{text{sin}theta_1}{text{sin}theta_2} = frac{v_1}{v_2} = frac{sqrt{frac{E_1}{rho_1}}}{sqrt{frac{E_2}{rho_2}}}
    $$

    여기서 $theta_1$은 진행하는 종파와 경계면의 법선 벡터 사이의 각도이고, $theta_2$는 굴절된 종파와 경계면의 법선 벡터 사이의 각도입니다. $v_1$과 $v_2$는 각각 종파의 속도이고, $E_1$과 $E_2$는 각각 압축탄성계수입니다. $rho_1$과 $rho_2$는 각각 밀도입니다.

    이 문제에서는 종파의 진행 방향이 경계면과 수직이므로 $theta_1 = 0$입니다. 따라서 식을 간단하게 다시 쓰면 다음과 같습니다.

    $$
    text{sin}theta_2 = frac{v_2}{v_1}text{sin}theta_1 = frac{sqrt{frac{E_2}{rho_2}}}{sqrt{frac{E_1}{rho_1}}}
    $$

    이제 주어진 값들을 대입하면 다음과 같습니다.

    $$
    text{sin}theta_2 = frac{sqrt{frac{4400}{8400}}}{sqrt{frac{6320}{2700}}} approx 0.707
    $$

    $theta_2$는 $text{sin}^{-1}(0.707) approx 45^circ$입니다. 따라서 굴절율은 다음과 같습니다.

    $$
    frac{text{sin}theta_1}{text{sin}theta_2} = frac{1}{text{sin}theta_2} approx 1.436
    $$

    따라서 정답은 1.436입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 물에서의 초음파속도가 1,500m/s, 강재에서의 초음파속도가 종파와 횡파에 대해서 각각 5,900m/s와 3,200m/s일 때 물에서 강재로 20° 의 입사각을 가지고 종파가 입사될 때 다음의 설명중 맞는 것은?

  1. 고체에는 종파만이 굴절되어 전파한다.
  2. 고체에는 횡파만이 굴절되어 전파한다.
  3. 물로는 모드전환에 의해 종파와 횡파가 모두 반사되어 전파한다.
  4. 고체에는 종파와 횡파가 모드전환에 의해 모두 굴절 되어 전파한다.
(정답률: 알수없음)
  • 고체에는 횡파만이 굴절되어 전파한다.

    초음파는 고체와 액체에서는 종파와 횡파 두 가지 모드로 전파됩니다. 하지만 고체에서는 횡파만이 굴절되어 전파되고, 종파는 반사되거나 흡수됩니다. 이는 고체의 분자 구조와 관련이 있습니다. 따라서 물에서 강재로 종파가 입사될 경우, 종파는 반사되거나 흡수되어 전달되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 탐상기 수신부에 부속된 기능은?

  1. 리젝션의 조정
  2. 펄스너비의 조정
  3. 측정범위의 조정
  4. 펄스반복주파수의 조정
(정답률: 알수없음)
  • 탐상기 수신부에 부속된 기능 중 "리젝션의 조정"은 외부에서 발생하는 잡음을 제거하기 위해 사용되는 기능입니다. 이 기능은 수신부에서 원하는 신호를 받아들이고, 원하지 않는 잡음 신호를 걸러내는 역할을 합니다. 따라서 리젝션의 조정은 탐상기의 성능을 향상시키는 중요한 기능 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 경사각탐상시 인공대비 반사원으로 측면 드릴구멍(SDH)을 사용하는 이유는?

  1. 면적진폭 교정을 하기 위하여
  2. 판재의 두께를 교정하기 위하여
  3. 횡파의 거리진폭 교정을 하기 위하여
  4. 탐촉자의 근거리 분해능을 결정하기 위하여
(정답률: 알수없음)
  • SDH는 인공대비 반사원으로 사용되어 경사각탐상시 횡파의 거리진폭 교정을 하기 위해 사용됩니다. 이는 탐지된 신호의 너비를 정확하게 측정하여 지면의 고도를 정확하게 계산하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 강판의 초음파탐상시험에 대한 설명중 올바른 것은?

  1. 강판의 건전부에서는 저면에코만이 나타나며 라미네이션이 존재하면 다중반사에 의한 에코가 나타난다.
  2. 강판의 미소결함의 크기측정에는 6dB drop법의 적용이 유효하다.
  3. 두꺼운 강판을 국부수침법으로 탐상하면 직접접촉법에 비해 탐상면 조도의 영향을 받기가 쉽다.
  4. 2곳의 균열 검출에는 텐덤법에 의한 경사각탐상이 유효하다.
(정답률: 알수없음)
  • 강판의 초음파탐상시험에서는 송파장이 강판 내부를 통과하면서 반사되는 에코를 이용하여 결함을 탐지한다. 강판의 건전부에서는 저면에코만 나타나며, 라미네이션이 존재하면 다중반사에 의한 에코가 나타난다. 이는 강판 내부에서 송파장이 반사되는 경로가 여러 개일 때, 다중반사에 의해 여러 개의 에코가 나타나기 때문이다. 따라서, 강판의 결함을 탐지하기 위해서는 이러한 다중반사에 대한 이해가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격및컴퓨터활용

41. 다음의 ASME 규격 중에서 강판에 대한 경사각탐상에 관한 것은?

  1. SE-114
  2. SE-214
  3. SA-577
  4. SA-388
(정답률: 알수없음)
  • SA-577은 "Ultrasonic Angle Beam Examination of Steel Plates"로, 강판에 대한 초음파 각도빔 탐상에 관한 규격입니다. 따라서 강판의 경사각 탐상에 관한 규격입니다. SE-114과 SE-214는 각각 "Qualification of Radiographic Interpretation Personnel"와 "Ultrasonic Testing of Wrought Products"로, 강판의 경사각 탐상과는 관련이 없습니다. SA-388은 "Radiographic Examination of Metal Castings"으로, 주로 금속 주조물에 대한 방사선 검사에 관한 규격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 컴퓨터의 정보에 관한 특성 중 옳지 않은 것은?

  1. 정보는 시한성을 갖는다.
  2. 정보는 사용할수록 고갈되어 없어진다.
  3. 미공개된 정보가 더 가치가 있는 경우가 많다.
  4. 같은 정보라도 시기, 장소에 따라 중요도가 달라질 수 있다.
(정답률: 알수없음)
  • 정보는 사용할수록 고갈되어 없어지지 않는다. 오히려 정보는 사용됨으로써 새로운 정보가 생겨나고 발전할 수 있다. 따라서 "정보는 사용할수록 발전한다."라는 특성이 더 옳은 표현이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. ASME Sev.V, Art.5에 따라 주조품(Castings)를 초음파탐상검사할 때 사용하는 탐촉자의 진동자 크기 규정이 아닌것은?

  1. 직경 1인치(25mm)
  2. 직경 1⅛인치(29mm)
  3. 직경 1½인치(38mm)
  4. 최대면적 1인치2(645㎜2)
(정답률: 알수없음)
  • ASME Sev.V, Art.5에서는 주조품(Castings)을 초음파탐상검사할 때 사용하는 탐촉자의 진동자 크기를 규정하고 있다. 이 중에서 "직경 1½인치(38mm)"는 정답이 아니다. 이유는 ASME Sev.V, Art.5에서는 다음과 같이 진동자 크기를 규정하고 있는데,

    - 직경 1인치(25mm)
    - 직경 1⅛인치(29mm)
    - 최대면적 1인치2(645㎜2)

    "직경 1½인치(38mm)"는 이 중에서 규정되어 있지 않기 때문에 정답이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASME Sev.Ⅰ, Part-PW(용접 보일러)에 따라 초음파탐상검사한 검사보고서를 제작자가 보관하는 최소 기간은?

  1. 1년
  2. 3년
  3. 5년
  4. 10년
(정답률: 알수없음)
  • ASME Sev.Ⅰ, Part-PW에 따르면, 용접 보일러의 초음파탐상검사한 검사보고서는 제작자가 보관해야 하며, 최소 기간은 5년이다. 이는 검사 결과를 추적하고 보존하기 위해 필요한 기간으로, 보일러의 안전성과 신뢰성을 유지하기 위해 필요하다. 또한, 이 기간은 ASME Sev.Ⅰ, Part-PW에서 규정한 최소 기간이므로, 보다 오래 보관하는 것이 권장된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 인터넷에서 유즈넷에 게시된 자료를 검색하는 서비스를 무엇이라 하는가?

  1. 파일 검색
  2. 고퍼 검색
  3. 뉴스 검색
  4. 웹문서 검색
(정답률: 알수없음)
  • 유즈넷은 인터넷 상에서 다양한 주제의 뉴스 그룹을 운영하는 서비스이다. 따라서 유즈넷에 게시된 자료를 검색하는 서비스를 뉴스 검색이라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 아크용접 강관의 용접부에 대하여 초음파탐상검사를 KS D 0252에 의거 실시하고자 한다. 규격에서 규정하고 있는 자동탐상에 의한 탐상방법에 속하지 않는 것은?

  1. 접촉매질은 사용하지 않아야 한다.
  2. 탐상형식은 수침(국부수침)법으로 한다.
  3. 갭(Gap)법이거나 직접 접촉법으로 한다.
  4. 원칙적으로 용접선의 양쪽에서 탐상한다.
(정답률: 알수없음)
  • 정답은 "접촉매질은 사용하지 않아야 한다."입니다. 이유는 아크용접 강관의 용접부에 초음파탐상검사를 실시할 때, 접촉매질을 사용하면 매질과 용접부 사이에 공기가 생겨 신뢰성 있는 검사가 어렵기 때문입니다. 따라서 접촉매질을 사용하지 않고, 갭법이나 직접 접촉법으로 탐상을 실시해야 합니다. 또한, 원칙적으로 용접선의 양쪽에서 탐상하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. ASME Sec.XI app.Ⅲ에 따라 초음파탐상시험시 사용되는 보정시험편의 인공 결함으로 공식적으로 허용되는 것은?

  1. 횡 드릴구멍(side-drilled hole)과 평저공
  2. 횡 드릴구멍과 노치
  3. 평저공과 노치
  4. 노치(notch)와 볼트 홈
(정답률: 알수없음)
  • ASME Sec.XI app.Ⅲ에서는 초음파탐상시험시 사용되는 보정시험편의 인공 결함으로 횡 드릴구멍과 노치를 공식적으로 허용합니다. 이는 이러한 결함들이 일반적으로 탐상시험에서 발견되는 결함들과 유사하며, 탐상기술자들이 이러한 결함들을 식별하고 측정하는 능력을 향상시키기 위해 사용되기 때문입니다. 횡 드릴구멍은 원통형 구멍을 가로지르는 구멍으로, 노치는 V자 모양의 절단면을 가진 구멍입니다. 이러한 결함들은 탐상기술자들이 탐상시험을 수행할 때 식별하고 측정하기 쉽기 때문에 보정시험편에 사용되는 인공 결함으로 허용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. ASME Sec.V, Art.5에 의거 용접부에 대한 초음파탐상시험을 시행하기 위해 필요한 기본 교정시험편을 제작할 경우에 대한 설명으로 올바른 것은?

  1. 시험편 표면은 시험 대상물의 표면 상태를 대표하는 정도이면 된다.
  2. 시험편(교정) 재료와 시험 대상물의 열처리상태가 달라도 된다.
  3. 시험편(교정) 재료는 시험 대상물의 소재와 시방이 달라도 된다.
  4. 시험편(교정) 재료는 시험 대상물에서 잘라낸 것이라면 재료에 대한 품질검사는 실시하지 않아도 된다.
(정답률: 알수없음)
  • 정답은 "시험편 표면은 시험 대상물의 표면 상태를 대표하는 정도이면 된다." 이다. 이유는 용접부의 초음파탐상시험은 용접부의 결함을 검출하기 위한 시험이므로, 시험편의 표면은 용접부의 표면과 유사한 상태여야 한다. 따라서 시험편 표면은 시험 대상물의 표면 상태를 대표하는 정도가 되어야 한다. 시험편(교정) 재료와 시험 대상물의 열처리상태가 달라도 되지만, 시험편(교정) 재료는 시험 대상물의 소재와 시방이 달라도 되지 않는다. 또한, 시험편(교정) 재료는 시험 대상물에서 잘라낸 것이라면 재료에 대한 품질검사는 실시하지 않아도 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 인터넷 문서를 만들 수 있는 응용 프로그램이 아닌 것은?

  1. 메모장
  2. MS-word
  3. 한글 97
  4. Photo-shop
(정답률: 알수없음)
  • Photo-shop은 이미지 편집 프로그램으로, 인터넷 문서를 만드는 데 사용되지 않습니다. 메모장, MS-word, 한글 97은 모두 텍스트 편집 프로그램으로, 인터넷 문서를 만드는 데 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. KS B 0896에 따라 일반적인 맞대기이음의 경사각탐상시판두께 40mm이하의 경우 그림과 같이 한쪽면 양쪽에서 탐상할 때 사용하는 탐촉자의 공칭굴절각으로 올바른 것은?

  1. 굴절각 70°
  2. 굴절각 70° 와 또는 60°
  3. 굴절각 70° 와 또는 60° 와 45°
  4. 굴절각 70° 와 60° 또는 60° 와 45°
(정답률: 알수없음)
  • 일반적인 맞대기이음의 경사각탐상시판은 한쪽면 양쪽에서 탐상하는 것이 일반적입니다. 이 경우, 탐촉자의 공칭굴절각은 70°이어야 합니다. 이유는 탐촉자의 굴절각이 클수록 경사면의 기울기를 민감하게 감지할 수 있기 때문입니다. 따라서, 경사각탐상시판의 민감도를 높이기 위해 공칭굴절각이 70°인 탐촉자를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. KS B 0896에 의한 규정의 설명으로 내용이 옳은 것은?

  1. 판두께가 110mm인 평판 맞대기이음은 1회 반사법으로 검사한다.
  2. 공칭주파수 4㎒인 수직탐촉자의 분해능은 9mm이상 이어야 한다.
  3. 접촉매질은 탐상면의 거칠기가 80μm이상이면 농도 75%이상의 글리세린 수용액을 사용해야 한다.
  4. RB-4의 표준 구멍지름은 시험체 두께가 250mm를 넘는 경우는 50mm를 늘릴 때마다 1.8mm씩 늘린다.
(정답률: 알수없음)
  • 접촉매질은 탐상면의 거칠기가 80μm이상이면 농도 75%이상의 글리세린 수용액을 사용해야 한다. 이유는 탐상면이 거칠면일 경우, 농도가 높은 접촉매질을 사용하여 탐상면의 거칠기를 보완하고 검사 정확도를 높이기 위함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 초음파 탐상용 G형 표준시험편 중에서 STB-G, V15-4에서 15는 무엇을 나타내는가?

  1. 평저공(flat bottomed hole)의 직경이 15mm이다.
  2. 평저공 반대편에서 평저공 바닥까지의 길이가 15mm 이다.
  3. 평저공 반대편에서 평저공 바닥까지의 길이가 150mm 이다.
  4. 시편의 총 길이가 150mm이다.
(정답률: 알수없음)
  • V15-4에서 15은 "평저공 반대편에서 평저공 바닥까지의 길이가 150mm 이다."를 나타낸다. V15-4은 V형 시험편으로, 평저공의 직경은 나타내지 않고, 평저공 반대편에서 평저공 바닥까지의 길이가 150mm이라는 것을 나타낸다. 따라서 정답은 "평저공 반대편에서 평저공 바닥까지의 길이가 150mm 이다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS B 0896에서 탐상기에 필요한 성능 중 증폭직선성 및 시간축직선성의 범위로 적합한 것은?

  1. KS B 0534에 따라 측정하고, ±5% 범위 이내, ±3%범위 이내
  2. KS B 0534에 따라 측정하고, ±3% 범위 이내, ±1%범위 이내
  3. KS B 0534에 따라 측정하여 +3% 초과하거나 -3% 미만이며, 시간축직선성에 대하여는 ±1% 범위 이내
  4. KS B 0534에 따라 측정하여 ±3% 범위이내, 시간축직선성에 대하여는 ±1% 초과하거나 -1% 미만이어야 함
(정답률: 알수없음)
  • 정답은 "KS B 0534에 따라 측정하고, ±3% 범위 이내, ±1%범위 이내"입니다.

    이유는 KS B 0896에서 요구하는 증폭직선성 및 시간축직선성의 측정 범위가 KS B 0534에서 정의한 측정 범위와 일치하기 때문입니다. 따라서 KS B 0534에 따라 측정하고, 측정 결과가 증폭직선성에 대해서는 ±3% 범위 이내, 시간축직선성에 대해서는 ±1% 범위 이내이면 KS B 0896에서 요구하는 성능을 충족시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 네트워크에서 여러 대의 컴퓨터를 하나의 케이블로 집중 시키거나 하나의 랜 케이블에 여러 대의 컴퓨터를 연결해 쓸 수 있도록 확장시키는 역할을 하는 것은?

  1. Gateway
  2. Router
  3. Hub
  4. Hypercube
(정답률: 알수없음)
  • 여러 대의 컴퓨터를 하나의 케이블로 연결하여 네트워크를 구성하는 장치는 Hub입니다. Hub는 데이터를 받아서 연결된 모든 컴퓨터에게 브로드캐스트하여 전송합니다. 따라서, 여러 대의 컴퓨터가 동시에 데이터를 전송하면 충돌이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. AWS 규격에서는 초음파 빔의 감쇠를 1인치당 몇 dB(감쇠 계수)로 규정하는가? (단, 입사점에서부터의 최초 1인치는 제외)

  1. 1dB
  2. 2dB
  3. 4dB
  4. 6dB
(정답률: 알수없음)
  • AWS 규격에서는 초음파 빔의 감쇠를 2dB/인치로 규정한다. 이는 초음파가 공기나 물 등의 매질을 통과할 때, 진행 방향으로 일정한 비율로 에너지가 소멸되기 때문이다. 따라서 초음파가 1인치를 진행한 후에는 2dB의 감쇠가 발생하게 된다. 이후에도 초음파는 계속해서 감쇠되며, 이 감쇠 계수는 매질의 밀도, 점성, 온도 등에 따라 달라질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. KS B 0535에서 규정된 탐상주파수 5MHz, 진동자 재질이 수정, 진동자 크기가 10x20mm인 가변각 탐촉자의 표시방법은?

  1. 5Q10x20VA
  2. 50L10x20N
  3. 50Q10x20S
  4. 5Z10x20LA
(정답률: 알수없음)
  • "5Q10x20VA"는 다음과 같은 의미를 가지고 있습니다.

    - "5Q": 탐상주파수가 5MHz인 것을 나타냅니다.
    - "10x20": 진동자 크기가 10x20mm인 것을 나타냅니다.
    - "VA": 진동자 재질이 수정인 것을 나타냅니다.

    따라서, 이 가변각 탐촉자는 탐상주파수가 5MHz이고, 진동자 크기가 10x20mm이며, 진동자 재질이 수정인 것을 나타내는 것입니다. 다른 보기들은 이와 다른 조합의 정보를 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. KS B 0896에서 경사각 탐상시 H선, M선 및 L선의 결정에 대한 설명중 틀린 것은?

  1. 목적에 따라 적어도 하위에서 3번째 이상의 선을 선택하여 H선으로 한다.
  2. H선은 원칙으로 감도 조정 기준선으로 한다.
  3. H선은 그 높이가 전스크린 높이의 40%이하가 되어서는 안된다.
  4. H선보다 3㏈ 낮은 에코 높이 구분선은 M선으로 한다.
(정답률: 알수없음)
  • "H선보다 3㏈ 낮은 에코 높이 구분선은 M선으로 한다." 이 설명이 틀린 것은 아니다.

    이유는 H선은 감도 조정 기준선으로 사용되기 때문에, 실제로는 H선보다 3㏈ 낮은 에코 높이 구분선을 M선으로 선택하는 것이 일반적이다. 이렇게 하면 H선과 M선 사이에 적절한 여유 공간이 생기기 때문에, 감도 조정이 더욱 정확하게 이루어질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. ASME SA-435에 따라 강판을 수직빔 검사를 실시할 때, 평판모서리로부터 몇 인치(in)이내를 주사하도록 요구하는 가?

  1. 1in
  2. 2in
  3. 3in
  4. 4in
(정답률: 알수없음)
  • ASME SA-435에서는 강판의 수직빔 검사 시 평판모서리로부터 2인치 이내를 주사하도록 요구합니다. 이는 강판의 모서리 부분이 일반적으로 불규칙하고 불완전한 형태를 가지기 때문에, 이 부분에서 결함이 발생할 가능성이 높기 때문입니다. 따라서 이 부분을 더욱 세심하게 검사하기 위해 2인치 이내를 주사하도록 요구하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 정보통신 시스템을 이루는 요소가 아닌 것은?

  1. 정보원(source)
  2. 전송 매체(medium)
  3. 정보 선택(select)
  4. 정보 목적지(destination)
(정답률: 알수없음)
  • 정보 선택(select)은 정보통신 시스템을 이루는 요소가 아닙니다. 정보 선택은 정보를 처리하는 과정에서 필요한 작업 중 하나이지만, 정보를 전송하거나 저장하는 데 직접적으로 관여하지는 않습니다. 따라서, 정보원, 전송 매체, 정보 목적지와 달리 정보 선택은 정보통신 시스템을 이루는 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. KS B 0535에 의한 굴절각이 40° 인 경사각탐촉자로 굴절 각을 측정하려할 때 STB-A1 표준시험편에서 사용되는 부분은?

  1. 1.5ø구멍
  2. 2ø구멍
  3. 4ø구멍
  4. 50ø구멍
(정답률: 알수없음)
  • KS B 0535에 의한 굴절각이 40° 인 경사각탐촉자로 굴절 각을 측정하려면 광선이 부딪히는 표면이 수직으로 세워져 있어야 합니다. 이를 위해 STB-A1 표준시험편에서는 50ø구멍이 사용됩니다. 50ø구멍은 광선이 수직으로 세워지도록 표면을 자르는 각도가 50도인 구멍을 의미합니다. 따라서 이 구멍을 통해 광선을 투과시키면 굴절각이 40°인 경사각탐촉자로 굴절 각을 정확하게 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 백색 주석(β -Sn)이 회색 주석(α -Sn)으로 변태하는 변태점은 약 어느 정도인가?

  1. 13℃
  2. 30℃
  3. 100℃
  4. 230℃
(정답률: 알수없음)
  • 백색 주석이 회색 주석으로 변태하는 변태점은 13℃이다. 이는 β -Sn과 α -Sn의 상태 변화가 일어나는 온도로, 이 온도 이하에서는 백색 주석이 안정적인 상태이고, 이상에서는 회색 주석이 안정적인 상태가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. Mg - Aℓ 계 합금에 소량의 Zn과 Mn을 첨가한 마그네슘 합금은?

  1. 에렉트론(elektron)합금
  2. 헤스테로이(hastelloy)
  3. 모넬(monel)
  4. 자마크(zamak)
(정답률: 알수없음)
  • 에렉트론 합금은 다른 금속 원소를 첨가하여 전자 수를 변화시켜 합금의 물성을 개선시키는 합금입니다. Mg-Al 합금에 소량의 Zn과 Mn을 첨가하여 전자 수를 변화시켜 합금의 강도와 내식성을 개선시키는 것이 특징입니다. 따라서 정답은 "에렉트론(elektron)합금"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 주물용 알루미늄 합금이 아닌 것은?

  1. 실루민(Silumin)
  2. 인코넬(Inconel)
  3. 라우탈(Lautal)
  4. 로우엑스(Lo-Ex)
(정답률: 알수없음)
  • 인코넬은 니켈과 크롬 등의 합금으로 이루어져 있으며, 고온과 고압에서도 강한 내식성과 내열성을 가지고 있어 주로 항공기 엔진 부품 등에 사용됩니다. 반면에 실루민, 라우탈, 로우엑스는 주로 주조용 합금으로 사용되며, 각각 알루미늄 합금, 구리 합금, 마그네슘 합금입니다. 따라서 인코넬은 주물용 알루미늄 합금이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. Chilled 주철에서 Chilled roll의 표면경도를 더욱 단단하게 하기 위한 원소가 아닌 것은?

  1. Ni
  2. Mn
  3. Aℓ
  4. Mo
(정답률: 알수없음)
  • Chilled roll의 표면경도를 더욱 단단하게 하기 위해서는 탄소와 같은 경도를 높이는 원소가 필요합니다. 따라서, "Aℓ"은 경도를 높이는 원소가 아니기 때문에 정답입니다. 반면에, "Ni", "Mn", "Mo"는 모두 경도를 높이는 원소로 알려져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 지르코늄(Zr)의 특성을 나타낸 것은?

  1. 비중 6.5, 융점 1852℃, 내식성이 우수하다.
  2. 비중 9.0, 융점 1083℃, 전기 저항이 적다.
  3. 비중 2.7, 융점 660℃, 가공성이 양호하다.
  4. 비중 7.1, 융점 420℃, 경도가 높다.
(정답률: 알수없음)
  • 지르코늄은 비중이 6.5으로 상대적으로 높은 밀도를 가지고 있으며, 융점이 1852℃로 매우 높아 고온에서도 안정적으로 존재할 수 있습니다. 또한 내식성이 우수하여 화학적으로 부식되지 않고 오랜 시간 동안 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 구리의 절삭성을 개선하는 원소로 가장 적합한 원소는?

  1. Te
  2. H
  3. P
  4. Cr
(정답률: 알수없음)
  • Te (텔루륨)은 구리의 절단성을 개선하는 데 가장 적합한 원소 중 하나입니다. 이는 Te가 구리와 결합하여 CuTe를 형성할 수 있기 때문입니다. CuTe는 구리의 결정 구조를 개선하고, 구리의 절단성을 향상시키는 데 도움을 줍니다. H (수소), P (인), Cr (크롬)은 구리의 절단성을 개선하는 데 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Fe - C 안정 평형 상태도와 Fe - Fe3C 준안정 평형상태도를 구성하는데 있어서 2성분계 상태도의 기본형과 관계가 없는 것은?

  1. 공정형
  2. 공석형
  3. 포정형
  4. 편정형
(정답률: 알수없음)
  • 정답은 "편정형"입니다.

    Fe-C 안정 평형 상태도와 Fe-Fe3C 준안정 평형 상태도는 2성분계 상태도의 기본형과 관련이 있습니다. 이는 두 성분계 상태도가 Fe-C계와 Fe-Fe3C계의 상태도이기 때문입니다. 따라서 "공정형", "공석형", "포정형"은 Fe-C계와 Fe-Fe3C계의 상태도에서 모두 나타날 수 있는 상태도 형태입니다.

    하지만 "편정형"은 Fe-C계와 Fe-Fe3C계의 상태도에서는 나타나지 않습니다. 이는 "편정형"이 Fe-C계와 Fe-Fe3C계와는 관련이 없는 다른 2성분계 상태도의 기본형이기 때문입니다. 따라서 "편정형"은 Fe-C계와 Fe-Fe3C계의 상태도에서는 나타나지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 침탄 후 열처리의 1차 담금질(quenching)의 목적은?

  1. 중심부의 결정입도 미세화
  2. 표면부의 결정 미세화
  3. 표면의 경화
  4. 표면의 연화
(정답률: 알수없음)
  • 침탄 후 열처리의 1차 담금질은 중심부의 결정입도를 미세화시키기 위해 수행됩니다. 이는 물질의 내구성과 강도를 향상시키는 데 도움이 됩니다. 표면부의 결정 미세화, 표면의 경화, 표면의 연화는 다른 열처리 과정에서 수행될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 강을 풀림할 경우 항온풀림법(isothermal annealing)을 적용 하는 주 목적은?

  1. 경화를 충분히 시키기 위해서
  2. 연화 풀림시간의 단축을 위해서
  3. 분산하기 위해서
  4. 취성을 촉진하기 위해서
(정답률: 알수없음)
  • 항온풀림법은 연화된 강을 일정한 온도에서 일정한 시간 동안 처리하여 강의 내부 응력을 완화시키는 공정이다. 이를 통해 강의 연화 풀림시간을 단축시키고, 강의 경화를 충분히 시키기 위해 사용된다. 따라서 정답은 "연화 풀림시간의 단축을 위해서"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. Aℓ 의 특징을 열거한 것 중 틀린 것은?

  1. Aℓ 은 비중 2.7로서 가볍다.
  2. 내식성, 가공성이 좋다.
  3. 전기 및 열의 전도도가 좋은편이다.
  4. 지금(地金)중 Fe,Cu,Mn 같은 원소는 도전율을 좋게 한다.
(정답률: 알수없음)
  • "지금(地金)중 Fe,Cu,Mn 같은 원소는 도전율을 좋게 한다."는 틀린 내용입니다. 실제로는 지금(地金)중 원소는 도전율을 나쁘게 하지만, Fe, Cu, Mn과 같은 첨가 원소를 첨가함으로써 도전율을 향상시킬 수 있습니다.

    이유는 첨가 원소가 Aℓ의 결정 구조를 변화시키고 결정 내부의 결함을 줄여 전자의 이동이 원활해지기 때문입니다. 또한, 첨가 원소는 Aℓ과의 결합이 강해져 전자의 이동이 쉬워지기 때문에 도전율이 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 철 - 탄소계의 합금에 있어서 탄소를 6.67% 함유한 백색 침상(white needle state)의 금속간 화합물의 조직은?

  1. Ferrite
  2. Cementite
  3. Pearlite
  4. Austenite
(정답률: 알수없음)
  • 탄소가 6.67% 함유된 합금에서는 탄소가 주로 시멘타이트(cementite) 형태로 존재합니다. 시멘타이트는 철과 탄소로 이루어진 화합물로, 철과 탄소의 비율이 1:1인 Fe3C 분자식을 가지고 있습니다. 따라서 이 합금의 조직은 시멘타이트가 주를 이루게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다결정 Cu 를 냉간 가공시킨 후 여러 온도에서 풀림을 시킨 결과 그림과 같이 경도-온도 곡선이 구하여 졌을 때 A,B,C 구역에서 일어난 현상을 옳게 나타낸 것은?

  1. A 구역은 회복,B 구역은 재결정,C 구역은 결정입성장
  2. A 구역은 재결정,B 구역은 결정입성장,C 구역은 회복
  3. A 구역은 결정입성장,B 구역은 재결정,C 구역은 회복
  4. A,B,C 구역 다같이 회복
(정답률: 알수없음)
  • A 구역에서는 냉간 가공으로 인해 발생한 변형이 일부 회복되어 경도가 감소하는 현상이 일어납니다. B 구역에서는 냉간 가공으로 인해 발생한 변형이 완전히 제거되고 새로운 결정이 재결정되어 경도가 증가하는 현상이 일어납니다. C 구역에서는 냉간 가공으로 인해 결정입성장이 일어나 경도가 더욱 증가하는 현상이 일어납니다. 따라서 "A 구역은 회복,B 구역은 재결정,C 구역은 결정입성장"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 특수강인 엘린 바아(elinvar)를 설명한 것 중 맞는 것은?

  1. 팽창계수가 아주 크다.
  2. 알루미늄 합금금속이다.
  3. 구리가 다량 함유되어 전도율이 좋다.
  4. 고급시계의 부품에 사용된다.
(정답률: 알수없음)
  • 특수강인 엘린 바아(elinvar)는 고급시계의 부품에 사용되는데, 이는 엘린 바아의 팽창계수가 매우 작아서 온도 변화에도 변형이 거의 없기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 내마모성의 용도로 사용 되는 Nihard 또는 고(高)Cr-(Mo) 주철이란 어느 기지 조직의 주철인가?

  1. Austenite
  2. Pearlite
  3. Ferrite
  4. Martensite
(정답률: 알수없음)
  • Nihard 또는 고(高)Cr-(Mo) 주철은 내마모성을 강화하기 위해 Martensite 기지 조직을 사용합니다. Martensite는 경화처리를 통해 얻어지는 단단하고 부서지기 쉬운 기지 조직으로, 내마모성을 강화하는 데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 회주철의 가장 강력한 흑연화 촉진 원소는?

  1. Ni
  2. Sb
  3. Cu
  4. Si
(정답률: 알수없음)
  • 회주철의 가장 강력한 흑연화 촉진 원소는 Si입니다. 이는 Si가 회주철과 결합하여 SiC (탄화규소)를 형성하기 때문입니다. SiC는 매우 강한 결합력을 가지고 있으며, 높은 내열성과 내식성을 가지고 있어서 회주철의 내구성을 향상시키는 데에 효과적입니다. 또한, SiC는 전기 및 열 전도성이 높아서 회주철의 전기 및 열 특성을 개선시키는 데에도 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 조성이 0.3% C, 3.5% Ni, 1.0% Cr 으로 되는 Ni-Cr강을 담금질하여 650℃ 에서 뜨임 시켰을 때 뜨임취성을 방지하기 위한 가장 효과적인 것은?

  1. 노냉시킨다.
  2. 유냉시킨다.
  3. 수냉시킨다.
  4. 공냉시킨다.
(정답률: 알수없음)
  • 뜨임취성은 금속 내부에서 발생하는 결정구조 변화로 인해 발생하는 문제입니다. 이 문제를 해결하기 위해서는 급속하게 냉각하여 결정구조 변화를 최소화해야 합니다. 따라서, 가장 효과적인 방법은 수냉시키는 것입니다. 수냉시키면 물의 높은 열전도성과 높은 비열로 인해 급격한 냉각이 가능해져서 뜨임취성을 방지할 수 있습니다. 노냉시키거나 유냉시키면 냉각속도가 느려져서 뜨임취성을 방지하기 어렵습니다. 공냉시키는 것도 가능하지만, 공기의 열전도성과 비열이 물에 비해 낮기 때문에 수냉시키는 것보다는 냉각속도가 느립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 고망간(12∼14%Mn) 강(steel)을 1000℃로 가열하여 공냉 시켰을 때 상온에서의 조직은?

  1. Troostite
  2. Austenite
  3. Pearlite
  4. Ferrite
(정답률: 알수없음)
  • 고망간 강은 12~14%의 망간 함량을 가지고 있는 강종으로, 고강도와 내식성이 뛰어나다. 1000℃로 가열한 후 공냉하면 빠른 냉각로 인해 강의 조직이 변화하게 된다. 이 때, Austenite가 정답이다. Austenite는 FCC(face-centered cubic) 구조를 가지는 철계열의 고온 상태의 조직으로, 빠른 냉각로 인해 변태하지 않고 상온에서도 유지된다. 따라서, 고망간 강을 1000℃로 가열하여 공냉 시켰을 때 상온에서의 조직은 Austenite가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 항온변태의 Ms와 CCT를 바르게 설명한 것은?

  1. 마텐자이트가 발생하는 시기와 연속냉각변태
  2. 마텐자이트가 완료하는 시기와 변태시간곡선
  3. 노우스 변태점과 과냉시간곡선
  4. 노우스 점과 과포화 탄소곡선
(정답률: 알수없음)
  • 정답은 "마텐자이트가 발생하는 시기와 연속냉각변태"입니다.

    마텐자이트는 고온에서 형성되는 구조로, 강재가 냉각되면서 변태가 일어날 때 발생합니다. 이때, 연속냉각변태는 강재가 냉각되는 동안 변태가 지속적으로 일어나는 것을 의미합니다. 따라서, 마텐자이트가 발생하는 시기와 연속냉각변태는 밀접한 관련이 있습니다.

    노우스 변태점과 과냉시간곡선은 고온에서의 변태와 관련된 개념이며, 노우스 점과 과포화 탄소곡선은 탄소의 용해도와 관련된 개념입니다.

    마텐자이트가 완료하는 시기와 변태시간곡선은 마텐자이트가 형성되는 과정에서의 시간과 관련된 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 과공정 Aℓ - Si합금의 개량처리(modification)에 가장 효과적인 것은?

  1. Mg 또는 MgCℓ 2
  2. Na 또는 NaCℓ
  3. P 또는 PCℓ 5
  4. Ca 또는 CaCℓ 2
(정답률: 알수없음)
  • Aℓ - Si합금의 개량처리에 가장 효과적인 것은 P 또는 PCℓ 5이다. 이는 P 또는 PCℓ 5가 Aℓ - Si합금의 고온에서의 액화점을 낮추어주기 때문이다. 이는 합금의 액화점이 낮아지면 더 높은 온도에서도 합금이 액체 상태로 유지되어 더욱 균일한 성분 분포를 얻을 수 있기 때문이다. 또한, P 또는 PCℓ 5는 합금 내부의 Si 입자를 미세화시켜 합금의 강도와 경도를 향상시키는 효과도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 0.4%C의 아공석강(亞共析鋼)이 표준 상태에 있을 때 이 강의 경도와 연신율은 대략 얼마가 되겠는가?(단, 각 조직의 기계적 성질은 표와 같음)

  1. 경도 140[HB],연신율 25[%]
  2. 경도 200[HB],연신율 20[%]
  3. 경도 100[HB],연신율 35[%]
  4. 경도 280[HB],연신율 50[%]
(정답률: 알수없음)
  • 아공석강은 공기 냉각으로 경도를 높일 수 있는 공기 경화강이다. 따라서 경도는 높지만, 연신율은 낮은 특징을 가진다. 이 중에서 연신율이 25%에 가까운 것은 "경도 140[HB],연신율 25[%]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 불활성가스 텅스텐 아크용접시에 전극봉의 일부분이 용융 풀에 접촉되어 용착금속 내에 들어갔을 경우 이것을 검출할 수 있는 검사방법으로 가장 적합한 것은?

  1. 누설 검사
  2. 방사선 투과검사
  3. 열적외선 검사
  4. 와전류 탐상검사
(정답률: 알수없음)
  • 방사선 투과검사는 X선이나 감마선을 이용하여 물체 내부의 결함이나 불순물을 검출하는 방법이다. 따라서 불활성가스 텅스텐 아크용접시에 전극봉의 일부분이 용융 풀에 접촉되어 용착금속 내에 들어갔을 경우, 용착부위 내부의 결함이나 불순물을 검출하기에 가장 적합한 검사방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 용접 결함 중 구조상 결함이 아닌 치수상 결함인 것은?

  1. 기공
  2. 슬래그
  3. 변형
  4. 언더 컷
(정답률: 알수없음)
  • 용접 과정에서 금속이 가열되어 녹아붙이는 과정에서 변형이 발생할 수 있습니다. 이는 금속이 녹아붙이는 과정에서 금속의 구조가 변형되어 치수상 결함이 발생하는 것입니다. 따라서 "변형"이 정답입니다. "기공"은 구멍이나 홈 등의 결함을 의미하며, "슬래그"는 용접 과정에서 발생하는 불순물이나 산화물 등의 결함을 의미합니다. "언더 컷"은 용접 과정에서 금속이 제대로 녹아붙이지 않아 생기는 결함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 피복 금속 아크 용접봉 기호 중 스텐인리스강에 사용하는 용접봉으로 다음 중 가장 적합한 기호는?

  1. E 4316
  2. D 5001
  3. E 3080
  4. DL 5016
(정답률: 알수없음)
  • 정답은 "E 3080"입니다.

    이유는 다음과 같습니다.

    - "E"는 전극(전기) 용접봉을 나타내는 기호입니다.
    - "30"은 용접봉의 최소 인장강도를 나타내는 숫자입니다. 스텐레스강의 경우, 일반적으로 30 이상의 숫자가 사용됩니다.
    - "8"은 용접봉의 크롬과 니켈 함량을 나타내는 숫자입니다. 스텐레스강의 경우, 크롬과 니켈 함량이 높아야 내식성이 좋기 때문에 8 이상의 숫자가 사용됩니다.
    - "0"은 용접봉의 특수 기호를 나타내는 숫자입니다. 이 경우에는 특수 기호가 없으므로 0으로 표기됩니다.

    따라서, "E 3080"은 스텐레스강에 사용하기 적합한 용접봉 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 자기 쏠림(Magnetic Blow 또는 Arc Blow)이란 용접 중에 아크가 정방향에서 측방향 또는 한쪽으로 쏠리는 현상을 말하는데 자기쏠림 방지대책으로 적합하지 않은 것은?

  1. 직류용접기를 사용하지 말고 교류용접기를 사용한다.
  2. 접지는 용접부로부터 될 수 있는 한 멀리한다.
  3. 될 수 있는 한 아크 발생을 길게 한다.
  4. 긴 용접부는 후진 용접법으로 용착한다.
(정답률: 알수없음)
  • "될 수 있는 한 아크 발생을 길게 한다."가 적합한 방법이다. 자기 쏠림은 자기장의 불균형으로 인해 발생하는데, 아크를 길게 발생시키면 자기장이 균형을 유지할 수 있기 때문이다. 따라서 직류용접기를 사용하지 말고 교류용접기를 사용하고, 접지는 용접부로부터 멀리하며, 긴 용접부는 후진 용접법으로 용착하는 것은 자기쏠림 방지에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 물질 중에서 아세틸렌과 접촉하여도 폭발할 위험성이 없는 것은?

  1. 철(Fe)
  2. 동(Cu)
  3. 은(Ag)
  4. 수은(Hg)
(정답률: 알수없음)
  • 철(Fe)은 아세틸렌과 접촉하여도 폭발할 위험이 없는데, 이는 철이 아세틸렌과 반응하여 생성되는 염화철(III)가 안정적인 화합물이기 때문이다. 반면에 동(Cu), 은(Ag), 수은(Hg)은 아세틸렌과 반응하여 폭발할 위험이 있기 때문에 위험하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 18-8 스테인레스강의 용접시 발생되는 균열이 아닌 것은?

  1. 세로 균열
  2. 오버랩 균열
  3. 루트 균열
  4. 크레이터 균열
(정답률: 알수없음)
  • 18-8 스테인레스강은 용접시 세로 균열, 루트 균열, 크레이터 균열이 발생할 수 있지만, 오버랩 균열은 발생하지 않는다. 이는 오버랩 균열이란 용접시 두 개의 용접선이 겹쳐져 용접이 이루어지는 경우 발생하는 균열인데, 18-8 스테인레스강은 오버랩 용접이 불가능하기 때문이다. 따라서 오버랩 균열은 18-8 스테인레스강의 용접시 발생되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 불활성가스 금속 아크용접에서 와이어(wire) 송급기구 중 지름이 아주 작은 알루미늄 와이어에 가장 적합한 것은?

  1. 푸시(push)식
  2. 푸울(pull)식
  3. 푸시 푸울(push pull)식
  4. 더불 푸시(double push)식
(정답률: 알수없음)
  • 알루미늄 와이어는 높은 열팽창률을 가지고 있기 때문에 송급 시에 와이어가 늘어나거나 굽히는 등의 변형이 발생할 수 있습니다. 이러한 문제를 해결하기 위해 푸울식 송급기구가 가장 적합합니다. 푸울식은 와이어를 끌어당기는 방식으로 송급하기 때문에 와이어의 변형을 최소화할 수 있습니다. 반면에 푸시식은 와이어를 밀어넣는 방식으로 송급하기 때문에 와이어의 변형이 발생할 가능성이 높습니다. 푸시 푸울식과 더불 푸시식은 푸시식과 푸울식을 결합한 형태로, 와이어의 변형을 최소화하면서도 송급 속도를 높일 수 있습니다. 하지만 알루미늄 와이어와 같이 높은 열팽창률을 가지는 와이어를 사용할 때는 여전히 푸울식이 가장 안전하고 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 직류 아크 용접기에서 정극성용접과, 역극성용접이 있다. 일반적으로 정극성(DCSP)용접은 전자의 충격을 받는 양극이 음극보다 발열이 크다. 다음 설명 중 올바른 것은?

  1. 용접봉의 용융속도가 느리고 모재측 용입이 얕다.
  2. 용접봉의 용융속도가 빠르고 모재측 용입이 얕다.
  3. 용접봉의 용융속도가 빠르고 모재측 용입이 깊다.
  4. 용접봉의 용융속도가 느리고 모재측 용입이 깊다.
(정답률: 알수없음)
  • 용접봉의 용융속도가 느리고 모재측 용입이 깊다. - 정극성용접에서는 양극이 음극보다 발열이 크기 때문에 용접봉의 끝 부분이 더 뜨거워져 용융속도가 느려지고, 모재측 용입이 깊어지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 용접선 전체를 짧은 용접길이로 나누어 용접길이 만큼 간격을 두면서 용접한 후 다시 되돌아 와서 비워둔 간격들을 차례로 용접하는 용착법은?

  1. 점진법
  2. 대칭법
  3. 후퇴법
  4. 스킵법
(정답률: 알수없음)
  • 스킵법은 용접선 전체를 짧은 용접길이로 나누어 용접하는데, 이때 용접길이 만큼 간격을 두고 용접한 후 되돌아와서 비워둔 간격들을 차례로 용접하는 방법이다. 이 방법은 용접 시간을 단축시키고 용접선의 변형을 최소화할 수 있어서 효율적인 방법이다. 따라서 정답은 "스킵법"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 다음 중 가스의 연소열을 이용하여 용접하는 것은?

  1. 원자수소 용접
  2. 산소 아세틸렌 용접
  3. 일렉트로 슬랙 용접
  4. 탄산가스 아크 용접
(정답률: 알수없음)
  • 산소 아세틸렌 용접은 산소와 아세틸렌 가스를 혼합하여 연소시키면 매우 높은 온도와 열을 발생시키는데, 이를 이용하여 금속을 용접하는 방법이다. 따라서 가스의 연소열을 이용하여 용접하는 것은 "산소 아세틸렌 용접"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 용접전류가 200A, 아크전압 25 volt, 용접속도 10cm/min 일 때 용접길이 1cm 당의 용접입열은 얼마인가?

  1. 4800 Joule/cm
  2. 20000 Joule/cm
  3. 30000 Joule/cm
  4. 40000 Joule/cm
(정답률: 알수없음)
  • 용접입열은 전류, 전압, 속도 등의 요소에 따라 결정되는데, 이 문제에서는 전류, 아크전압, 용접속도가 주어졌다.

    용접입열은 다음과 같은 공식으로 계산할 수 있다.

    용접입열 = 전류 x 아크전압 x 용접속도 x 60 / 1000

    여기서 60은 분당 초 단위로 변환하기 위한 상수이고, 1000은 단위를 Joule로 변환하기 위한 상수이다.

    따라서,

    용접입열 = 200 x 25 x 10 x 60 / 1000 = 30000 Joule/cm

    따라서, 정답은 "30000 Joule/cm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음의 스테인리스강 중에서 용접시 용접성이 가장 좋은 강은?

  1. 오스테나이트계 스테인리스강
  2. 페라이트계 스테인리스강
  3. 마르텐사이트계 스테인리스강
  4. 세멘타이트계 스테인리스강
(정답률: 알수없음)
  • 오스테나이트계 스테인리스강은 크롬과 니켈 함량이 높아 용접성이 우수하며, 내식성과 내부식성이 뛰어나기 때문에 용접 후에도 부식이 적게 일어납니다. 따라서 용접성이 가장 좋은 스테인리스강은 오스테나이트계 스테인리스강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 다음 피복 아크 용접봉 중에서 작업성은 나쁘나, 내균열성이 가장 좋은 것은?

  1. 티티나아계 용접봉
  2. 고셀룰로스계 용접봉
  3. 일미나이트계 용접봉
  4. 저수소계 용접봉
(정답률: 알수없음)
  • 저수소계 용접봉은 내균열성이 가장 우수한 피복 아크 용접봉입니다. 이는 저수소계 용접봉이 용접 후에도 내부 응력을 최소화하고, 내구성과 인성이 뛰어나기 때문입니다. 하지만 작업성은 다른 용접봉에 비해 나쁠 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 정격 2차전류 400(A) 정격 사용률40(%)인 아크 용접기로 300(A)전류를 사용하여 용접할 때 허용 사용율은?

  1. 약 50%
  2. 약 65.2%
  3. 약 71.1%
  4. 약 80.2%
(정답률: 알수없음)
  • 정격 2차전류 400(A)에서 정격 사용률 40(%)이므로 최대 사용 가능한 전류는 400 x 0.4 = 160(A)입니다. 따라서 300(A)전류를 사용할 경우, 사용율은 300/160 x 100 = 약 187.5(%)가 됩니다. 이는 허용 사용율인 100(%)를 초과하므로 용접기를 사용할 수 없습니다. 따라서 정답은 "약 71.1%"이 아닌 "해당되지 않음"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 가스 절단의 원리를 응용하여 강재의 표면을 얇게 그리고 타원형 모양으로 평탄하게 깍아내는 가공법인 것은?

  1. 스카핑(scarfing)
  2. 가우징(gouging)
  3. 아크 절단(arc cutting)
  4. 플라스마 제트(plasma jet) 절단
(정답률: 알수없음)
  • 스카핑은 가스 절단의 원리를 응용하여 강재의 표면을 얇게 그리고 타원형 모양으로 평탄하게 깍아내는 가공법입니다. 이는 강재의 표면을 깨끗하게 만들고, 다른 부품들과의 결합을 용이하게 하기 위해 사용됩니다. 따라서 스카핑이 정답입니다. 가우징은 금속을 파내는 가공법, 아크 절단은 전기 아크를 이용한 절단법, 플라스마 제트 절단은 플라스마를 이용한 절단법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 다음 설명 중 직류 아크 용접에서의 역극성(DCRP) 전원의 특성이 아닌 것은?

  1. 용접 비드의 폭이 넓다.
  2. 모재의 용입이 깊다.
  3. 용접봉의 용융속도가 빠르다.
  4. 주철, 고탄소강 등의 용접에 적합하다.
(정답률: 알수없음)
  • 정답: "용접 비드의 폭이 넓다."

    직류 아크 용접에서의 역극성(DCRP) 전원은 양극성(DCEP) 전원에 비해 용접봉의 끝이 얇아지고, 용접비드의 깊이가 깊어지는 특성이 있습니다. 따라서 "모재의 용입이 깊다"는 것은 역극성(DCRP) 전원의 특성 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접의 변 끝을 따라 모재가 파여지고 용착 금속이 채워 지지 않고 홈으로 남아 있는 부분으로 정의되는 용어는?

  1. 아크 시일드
  2. 오버랩
  3. 아크 스트림
  4. 언더컷
(정답률: 알수없음)
  • 언더컷은 용접 시에 모재의 변 끝을 따라 용접 금속이 채워지지 않고 파여지는 현상을 말합니다. 이는 용접 시에 충분한 용접 전류나 속도를 유지하지 않거나, 용접 기술이 부족하여 발생할 수 있습니다. 따라서 용접 시에는 이러한 언더컷 현상을 방지하기 위해 적절한 용접 기술과 조건을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 주철(Cast Iron) 용접 시공시의 주의사항 설명 중 잘못된것은?

  1. 가능한 한 직선 비드를 배치한다.
  2. 가는 직경의 용접봉을 사용한다.
  3. 비드배치는 길게 한번에 끝낸다.
  4. 용입을 너무 깊게 하지 않는다.
(정답률: 알수없음)
  • "비드배치는 길게 한번에 끝낸다."가 잘못된 것입니다. Cast Iron 용접 시공에서는 비드를 짧게 나누어서 배치해야 합니다. 이유는 Cast Iron은 높은 수축률을 가지고 있기 때문에 긴 비드를 배치하면 용접부가 굽어지거나 깨질 수 있기 때문입니다. 따라서 비드를 짧게 나누어서 배치하고, 용입을 너무 깊게 하지 않도록 주의해야 합니다. 또한 가는 직경의 용접봉을 사용하여 용접을 진행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 서브머지드 아크용접에서 2개 와이어를 하나의 용접기로부터 같은 콘텍트 팁을 접속하여 용접하는 방법으로 비드가 넓고, 깊은 용입을 얻어지며, 이 방법은 비교적 홈이 크거나 아래보기 자세로 큰 필렛용접을 할 경우에 적합한 것은?

  1. 횡병열식
  2. 탄뎀식
  3. 횡직열식
  4. 스크래치식
(정답률: 알수없음)
  • 서브머지드 아크용접에서 2개 와이어를 하나의 용접기로부터 같은 콘텍트 팁을 접속하여 용접하는 방법인 "횡병열식"은 비드가 넓고, 깊은 용입을 얻어지며, 홈이 크거나 아래보기 자세로 큰 필렛용접을 할 경우에 적합합니다. 이는 와이어가 용접부위에 수직으로 들어가는 것이 아니라 수평으로 들어가기 때문에 용접부위가 더 넓어지고 깊어지는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 용접법을 3가지로 대분류할 때 포함되지 않은 것은?

  1. 단접
  2. 압접
  3. 납땜
  4. 융접
(정답률: 알수없음)
  • 단접은 용접법이 아니라 절삭법에 해당한다. 단접은 금속을 절단하는 방법으로, 용접과는 다른 원리와 방법을 사용한다. 따라서 포함되지 않은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
