초음파비파괴검사기사(구) 필기 기출문제복원 (2004-09-05)

초음파비파괴검사기사(구)
(2004-09-05 기출문제)

목록

1과목: 초음파탐상시험원리

1. 초음파탐상시험 직전, 해야 할 행위로 불필요한 것은?

  1. 탐상기의 시간축을 확인한다.
  2. 탐촉자의 주파수 및 굴절각을 선정한다.
  3. 시험체의 재질 및 두께를 확인한다.
  4. STB A1 시험편의 재질을 확인한다.
(정답률: 알수없음)
  • 초음파탐상시험 직전에는 시험체의 재질과 두께를 확인해야 하지만, STB A1 시험편은 이미 정해진 재질을 가지고 있기 때문에 불필요한 것이다. 따라서, STB A1 시험편의 재질을 확인하는 것은 불필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 기본 공진주파수를 결정하는데 사용되는 공식은? (단, F = 공진주파수, V = 전파속도, T = 두께(거리))

  1. F = V/T
  2. F = V/2T
  3. F = T/V
  4. F = VT
(정답률: 알수없음)
  • 공진주파수는 반파장이 두께(거리)의 정수배일 때 발생합니다. 따라서, 반파장은 두께(거리)의 절반에 해당하는 거리를 왕복하는 시간인 주기의 두 배가 됩니다. 이 주기는 전파속도로 나누어진 시간이므로, 기본 공진주파수는 F = V/2T 공식으로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 탐촉자의 표시가 5Z10x20ND일 때 D의 뜻은?

  1. 가변각형
  2. 수침형
  3. 2진동자형
  4. 판파형
(정답률: 알수없음)
  • D는 탐촉자의 형태를 나타내는 것으로, 5Z10x20ND에서 ND는 끝부분의 형태를 나타내고, 5Z10x20은 탐촉자의 크기와 형태를 나타내는 것입니다. 따라서 D가 2진동자형일 경우, 탐촉자가 2진동자 형태를 가지고 있다는 것을 의미합니다. 2진동자형은 탐촉자의 끝 부분이 두 개의 진동자로 이루어져 있어서, 측정 대상의 표면 상태를 정확하게 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다른 비파괴검사와 비교할 때 초음파탐상검사의 장점이 아닌 것은?

  1. 감도가 높아 미세한 결함을 검출할 수 있다.
  2. 감도가 높아 결함의 모양을 정확하게 구별할수 있다.
  3. 투과력이 우수하여 두꺼운 시험체 검사가 가능하다.
  4. 불연속의 위치를 정확하게 측정할 수 있다.
(정답률: 알수없음)
  • 초음파탐상검사는 고주파음파를 이용하여 검사 대상물질 내부의 결함, 불균일성 등을 탐지하는 검사 방법이다. 이 방법은 다른 비파괴검사와 비교하여 감도가 높아 미세한 결함을 검출할 수 있으며, 또한 결함의 모양을 정확하게 구별할 수 있다는 장점이 있다. 따라서 정답은 "감도가 높아 결함의 모양을 정확하게 구별할수 있다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 입자의 크기와 파장의 관계중 가장 산란의 영향이 적은 경우는?

  1. 1배
  2. 1/2배
  3. 1/10배
  4. 1/100배
(정답률: 알수없음)
  • 가장 산란의 영향이 적은 경우는 입자의 크기가 파장보다 작을 때입니다. 이는 레이리의 산란 공식에서 알 수 있습니다. 산란 강도는 파장의 제곱에 반비례하므로 파장이 작을수록 산란 강도가 감소합니다. 따라서 입자의 크기가 파장보다 작을수록 산란의 영향이 적어지며, 이 때 입자의 크기가 파장의 1/100배일 경우 산란의 영향이 가장 적어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초음파 탐촉자의 진동자 특성에서 최대 강도의 산에서 최대 강도의 10%되는 산까지의 지속시간을 나타내는 것을 무엇이라 하는가?

  1. 댐핑폭
  2. 펄스폭
  3. 진동폭
  4. 공진폭
(정답률: 알수없음)
  • 초음파 탐촉자에서 발생하는 진동은 펄스 형태로 나타납니다. 이때, 최대 강도의 산에서 최대 강도의 10%되는 산까지의 지속시간을 나타내는 것을 펄스폭이라고 합니다. 따라서, 정답은 "펄스폭"입니다. 댐핑폭은 진동이 감쇠되는 정도를 나타내는 것이고, 진동폭은 진동의 크기를 나타내는 것입니다. 공진폭은 공진 주파수에서의 진폭을 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파탐상시험을 방사선투과시험과 비교했을 때 장점을 표현한 것으로 잘못된 것은?

  1. 탐상기기가 경량(輕量)이다.
  2. 검사체의 한쪽 편만 접근 가능하면 검사할 수 있다.
  3. 결함의 방향과 검사 각도에 무관하며 영구적으로 항상 기록 보존이 가능하다.
  4. 결함의 판두께 방향의 위치 추정이 용이하다.
(정답률: 알수없음)
  • "검사체의 한쪽 편만 접근 가능하면 검사할 수 있다."가 잘못된 것입니다.

    초음파탐상시험은 초음파를 이용하여 검사체 내부의 결함을 탐지하는 비파괴검사 방법입니다. 이 방법은 결함의 방향과 검사 각도에 무관하며 영구적으로 항상 기록 보존이 가능하다는 장점이 있습니다. 또한, 결함의 판두께 방향의 위치 추정이 용이하며 탐상기기가 경량이라는 장점도 있습니다.

    하지만 검사체의 한쪽 편만 접근 가능하면 검사할 수 있는 것은 방사선투과시험의 장점입니다. 방사선투과시험은 X선이나 감마선을 이용하여 검사체를 투과시켜 결함을 탐지하는 방법으로, 검사체의 양쪽 면을 모두 접근할 수 없는 경우에도 검사가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 이 성능이 나쁘면 정확한 에코높이가 얻어지지 않고 결함을 빠뜨리기도 하고 과소 또는 과대 평가하게 되는 탐상기 성능과 관계가 많은 이것은?

  1. 시간축 직선성
  2. 분해능
  3. 증폭 직선성
  4. 거리진폭특성 곡선
(정답률: 알수없음)
  • 증폭 직선성은 탐상기의 출력 신호가 입력 신호와 일정한 비례 관계를 유지하는 성질을 말합니다. 이 성질이 나쁘면 입력 신호의 크기와 출력 신호의 크기가 일치하지 않아 정확한 에코높이를 측정할 수 없게 되며, 결함을 빠뜨리거나 과소 또는 과대 평가하게 됩니다. 따라서 증폭 직선성은 탐상기의 성능과 관련이 매우 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 횡파에 대한 설명 중 틀린 것은?

  1. 파를 전달하는 입자가 파의 진행방향에 수직으로 진동한다.
  2. 속도가 늦기 때문에 동일한 주파수에서 종파에 비해 파장이 길다.
  3. 종파에 비해 동일 주파수에 대해 탐상감도가 우수하지만 투과력이 약하다.
  4. 기체와 액체내에서는 존재하지 않는다.
(정답률: 알수없음)
  • "속도가 늦기 때문에 동일한 주파수에서 종파에 비해 파장이 길다."가 틀린 것이 아니라 옳은 것이다. 이유는 횡파는 파동의 진행 방향과 수직으로 진동하기 때문에 파동이 전달되는 속도가 느리고, 따라서 파장이 길어지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 근거리 음장의 길이에 대한 식을 고려해 볼 때, 다음 중 최소의 근거리 음장을 결정지을 수 있는 것은?

  1. 물거리의 감소
  2. 대비 표적의 크기 감소
  3. 탐촉자 직경의 증가
  4. 시험 주파수의 감소
(정답률: 알수없음)
  • 근거리 음장의 길이는 시험 주파수에 반비례하므로, 시험 주파수가 감소하면 근거리 음장의 길이가 증가하게 된다. 따라서, 최소의 근거리 음장을 결정지을 수 있는 것은 시험 주파수의 감소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 음향방출시험에서 신호를 해석하는 방법에 들어가지 않는 분석법은?

  1. 속도 분석
  2. 에너지 분석
  3. 진폭 분석
  4. 주파수 분석
(정답률: 알수없음)
  • 음향방출시험에서 신호를 해석하는 방법 중에는 "속도 분석", "에너지 분석", "진폭 분석", "주파수 분석"이 있다. 그 중에서 "속도 분석"은 신호를 해석하는 방법에 포함되지 않는다. 이는 속도 분석이 음향 신호의 특성을 분석하는 것이 아니라, 진동이나 운동 등의 물리적인 특성을 분석하는 방법이기 때문이다. 따라서 음향방출시험에서는 "에너지 분석", "진폭 분석", "주파수 분석"을 사용하여 신호를 해석한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파 탐상기의 화면에 나타난 2개의 에코 A, B가 있다. 이때 A에코의 높이가 B보다 10배 크다면 B에코의 높이를 현재의 A에코 높이까지 높이려면 증폭기를 몇 ㏈ 올려야 하는가?

  1. 10
  2. 100
  3. 20
  4. 200
(정답률: 알수없음)
  • A에코의 높이가 B에코의 높이의 10배이므로, B에코의 높이를 A에코의 높이까지 높이려면 20배 증폭해야 합니다. 따라서 증폭기를 20dB 올려야 합니다. 따라서 정답은 "20"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 횡파의 굴절각이 90° 가 되어 표면파가 생성될 때의 각도를 무엇이라 하는가?

  1. 제1 임계각
  2. 제2 임계각
  3. 제3 임계각
  4. 제4 임계각
(정답률: 알수없음)
  • 횡파의 굴절각이 90°가 되어 표면파가 생성될 때의 각도를 "임계각"이라고 합니다. 이때, 제1 임계각은 투사파가 굴절되어 횡파가 생성되는 각도를 말하며, 제2 임계각은 횡파가 굴절되어 표면파가 생성되는 각도를 말합니다. 따라서, 이 문제에서는 횡파가 굴절각이 90°가 되어 표면파가 생성되므로, 정답은 "제2 임계각"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 초음파탐상시험시 스킵(skip)거리는 무엇에 의해 결정되는가?

  1. 회절각
  2. 펄스폭
  3. 주파수
  4. 입사각
(정답률: 알수없음)
  • 초음파파장이 물과 다른 매질에서 전달될 때, 파장의 속도가 달라져 반사되는 파장의 각도가 달라집니다. 이 반사각도는 초음파를 보내는 입사각에 따라 결정됩니다. 따라서 스킵거리는 입사각에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 자분탐상시험에서 결함누설자속에 대해 기술한 것이다. 올바른 것은?

  1. 자분탐상시험에서 시험체에 자계를 주어 자속을 발생시킨 경우 자력선이 결함에 가능한한 많이 차단되지 않는 방향의 자계를 이용할 필요가 있다.
  2. 강자성체에 발생하는 자속은 자계의 세기와 함께 감소한다.
  3. 강자성체 중에 자속이 포화되어 그 이상 자속이 흐르지 않는 상태를 최대자속의 상태라 부르고 이 때 자로의 단위단면적당의 자속량을 포화자속밀도라 부른다.
  4. 시험체표면에 요철이 있는 경우 포화자속밀도에 달하면 요철부에도 누설자속이 많이 발생하여 자분을 흡착 하고 결함자분모양의 식별이 곤란해진다.
(정답률: 알수없음)
  • 시험체표면에 요철이 있는 경우 포화자속밀도에 달하면 요철부에도 누설자속이 많이 발생하여 자분을 흡착하고 결함자분모양의 식별이 곤란해진다는 이유는, 요철은 자성체의 자계를 방해하므로 자속이 요철 부근에서 감소하게 되고, 이로 인해 결함이 있는 부분에서 자속이 차단되지 않고 흐르는 자력선이 요철 부근에서 흐르게 되어 누설자속이 발생하기 때문이다. 따라서 요철이 있는 부분에서는 자속을 측정하기 전에 요철을 제거하거나, 요철 부근에서는 자속을 측정하지 않는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 미세한 표면균열의 검출에 가장 부적당한 비파괴검사법은?

  1. 방사선투과시험법
  2. 자분탐상시험법
  3. 와전류탐상시험법
  4. 침투탐상시험법
(정답률: 알수없음)
  • 방사선투과시험법은 물체 내부를 살펴보는 검사법으로, 미세한 표면균열을 검출하기에는 적합하지 않습니다. 이는 방사선이 물체를 통과하기 때문에 표면에 있는 균열보다는 깊이 있는 결함을 검출하는 데 더 효과적입니다. 따라서 미세한 표면균열을 검출하기에는 자분탐상시험법, 와전류탐상시험법, 침투탐상시험법 등이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 초음파탐상시험으로 알 수 없는 것은?

  1. 주파수의 측정
  2. 미세균열 검출
  3. 시험편의 두께
  4. 평균 입자의 크기
(정답률: 알수없음)
  • 초음파탐상시험은 물체 내부의 결함, 균열, 두께 등을 파악하는데 사용되는 검사 방법입니다. 그러나 주파수의 측정은 초음파탐상시험으로 알 수 없는 것입니다. 이는 주파수가 초음파의 파장과 직접적으로 관련되어 있기 때문입니다. 초음파탐상시험에서는 초음파의 파장과 속도를 이용하여 물체 내부의 결함, 균열, 두께 등을 파악합니다. 따라서 주파수의 측정은 초음파탐상시험으로 알 수 없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 표면파 탐촉자를 대향시켜 그 탐촉자법에 의해 표면개구결함의 깊이를 측정하는 경우 건전부에서의 빔 진행거리는 WG이고 그 상태에서 결함부를 측정하니 빔 진행거리는 WF일 때 이 경우 결함깊이(H)는? (단, 시간축은 표면파 음속으로 조정되어 있으며, 표면파음속은 2950m/s이고, 탐촉자간 거리는 동일하다.)

  1. (WF - WG)/2
  2. WF - WG
  3. (WF - WG)/2950
  4. (WF - WG) x 2950
(정답률: 알수없음)
  • 표면파 탐촉자를 대향시켜 측정하는 경우, 건전부에서의 빔 진행거리는 WG이고 결함부에서의 빔 진행거리는 WF이다. 결함깊이(H)는 결함부까지의 거리이므로, H = (WF - WG)이다. 따라서 정답은 "WF - WG"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 재료에 외력을 가하여 방출되는 초음파로 시험체 내부 변화를 탐지하는 초음파 응용 기술은?

  1. 반발경도시험
  2. 음향방출시험
  3. 압력변화시험
  4. 서모그래피시험
(정답률: 알수없음)
  • 음향방출시험은 시험체에 외력을 가하여 초음파를 방출시켜 시험체 내부의 결함, 불균일성, 파손 등을 탐지하는 기술이다. 이는 시험체 내부에서 발생하는 음향방출을 측정하여 결함을 파악하는 것으로, 다른 시험 방법에 비해 비파괴적이며 빠르고 정확한 결과를 얻을 수 있다. 따라서 음향방출시험이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 액체내에만 존재할 수 있다고 생각되는 파의 진동형태는?

  1. 종파(longitudinal wave)
  2. 횡파(transverse wave)
  3. 표면파(surface wave)
  4. 판파(lamb wave)
(정답률: 알수없음)
  • 액체는 분자 간 거리가 가까워 분자 운동이 서로 영향을 주기 때문에 종파 형태로만 진동할 수 있습니다. 종파는 파동의 진행 방향과 파동의 진동 방향이 일치하는 형태로, 압축파와 희박파가 번갈아가며 전파됩니다. 따라서 액체내에서는 종파 형태로만 진동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 압전진동자의 기본주파수는 일차적으로 무엇의 함수인가?

  1. 공급전압 펄스의 길이
  2. 기기 펄스 증폭기의 증폭 특성
  3. 진동자의 두께
  4. 흡음재의 종류
(정답률: 알수없음)
  • 압전진동자의 기본주파수는 진동자의 두께에 비례하기 때문에 "진동자의 두께"가 정답이다. 진동자의 두께가 증가하면 기본주파수도 증가하게 되며, 반대로 진동자의 두께가 감소하면 기본주파수도 감소하게 된다. 따라서 압전진동자의 기본주파수를 조절하고자 할 때는 진동자의 두께를 조절하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 잔류에코가 생기는 원인의 설명으로 틀린 것은?

  1. 감쇠상수가 작을 때
  2. 펄스반복주파수가 높을 때
  3. 어닐링 상태일 때
  4. 결정조직이 조대할 때
(정답률: 알수없음)
  • 잔류에코가 생기는 원인은 감쇠상수가 작을 때, 펄스반복주파수가 높을 때, 어닐링 상태일 때 등이 있지만, "결정조직이 조대할 때"는 잔류에코와는 관련이 없는 다른 현상입니다. 따라서, "결정조직이 조대할 때"가 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어떤 시험체를 탐촉자 5Z20N을 사용하여 탐상하였더니 임상에코가 많이 나타나서 탐상이 되지 않았다. 탐상을 할수 있도록 하기 위해서는 다음중 어느 탐촉자를 사용하여 탐상하는 것이 좋은가?

  1. 10Q10N
  2. 5Q20N
  3. 2Z20N
  4. 5Z10N
(정답률: 알수없음)
  • 임상에코가 많이 나타나는 것은 탐촉자의 주파수가 너무 높아서 생기는 현상이다. 따라서 주파수가 낮은 탐촉자를 사용해야 한다. "10Q10N"은 주파수가 높은 탐촉자이므로 제외한다. "5Q20N"은 주파수가 높은 탐촉자이므로 제외한다. "5Z10N"은 주파수가 낮은 탐촉자이지만, 탐촉부가 작아서 깊은 부위의 탐상에는 적합하지 않다. 따라서 "2Z20N"이 가장 적합한 탐촉자이다. "2Z20N"은 주파수가 낮고, 탐촉부가 크기 때문에 깊은 부위의 탐상에도 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 용접부 초음파탐상시험시 탐촉자의 선정은 대단히 중요하다. 탐촉자 선정에 고려해야 될 사항이 아닌 것은?

  1. 탐상부위의 표면상태
  2. 탐상두께 범위
  3. 결함에 대한 탐촉자의 감도
  4. 표준시험편의 크기
(정답률: 알수없음)
  • 탐촉자 선정에 고려해야 될 사항은 탐상부위의 표면상태, 탐상두께 범위, 결함에 대한 탐촉자의 감도이다. 표준시험편의 크기는 탐촉자 선정과는 직접적인 연관성이 없기 때문에 고려하지 않아도 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 수침법에 대한 설명으로 옳은 것은?

  1. 수침법에서는 직접접촉법보다 10dB 이상 감도를 올릴 필요가 있으므로 효율이 좋은 진동자의 사용이 편리하다.
  2. 수침법에 사용하는 물은 오염을 방지해야 하므로 가급적 생수를 받아 즉시 사용한다.
  3. 탐촉자는 일반 수직탐상용이나 경사각탐상용을 그대로 사용한다.
  4. 수침법에 사용하는 물의 온도는 실내온도보다 최소 20℃ 이상 높아야 한다.
(정답률: 알수없음)
  • 수침법에서는 직접접촉법보다 10dB 이상 감도를 올릴 필요가 있으므로 효율이 좋은 진동자의 사용이 편리하다. 이는 수침법에서는 직접적인 접촉이 아닌 물을 통해 소리를 전달하기 때문에 감도가 낮아지는데, 이를 보완하기 위해 진동자를 사용하여 감도를 높이는 것이 효과적이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 초음파 탐상시 탐촉자와 시험체 표면 사이에 접촉 매질인 물, 글리세린 등을 바르는 이유는?

  1. 매끄러운 주사를 위해
  2. 탐촉자의 마모를 줄이기 위해
  3. 초음파 발생을 돕기 위해
  4. 음향임피던스의 mismatch를 적게하기 위해
(정답률: 알수없음)
  • 음향임피던스는 초음파가 통과하는 매질에 따라 다르게 나타납니다. 만약 탐촉자와 시험체 표면 사이에 접촉 매질이 없다면, 초음파는 두 매질 간의 경계면에서 반사되거나 굴절됩니다. 이러한 반사와 굴절은 초음파의 진폭을 감소시키고, 신호의 강도를 약화시킵니다. 따라서 접촉 매질을 바르는 것은 음향임피던스의 mismatch를 적게하여 초음파의 신호 강도를 유지하고, 정확한 탐상 결과를 얻기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 공진법에 의한 초음파탐상시험은 다음 중 어떤 파형을 이용하는가?

  1. 연속적인 횡파
  2. 연속적인 종파
  3. 펄스 타입의 횡파
  4. 펄스 타입의 종파
(정답률: 알수없음)
  • 공진법에 의한 초음파탐상시험은 연속적인 종파를 이용한다. 이는 공진법이 탐상 대상물체에서 발생한 음파의 반사파와 송신파가 상호작용하여 공진주파수를 만들어내는 원리를 이용하기 때문이다. 따라서 연속적인 종파를 이용하여 탐상 대상물체의 내부를 탐사하고 결함을 검출한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. X형 개선의 용접부결함 중 내부용입부족은 방향성 때문에 검출하기 어려운 결함이다. 이를 검출하기 가장 좋은 방법은?

  1. 탠덤탐상법
  2. 수침법
  3. 표면파법
  4. 용접선상 주사법
(정답률: 알수없음)
  • 탠덤탐상법은 X형 개선의 용접부결함 중 내부용입부족을 검출하기 가장 효과적인 방법이다. 이는 탠덤(물체 내부를 통과하는 전자기파)을 이용하여 결함을 검출하는 방법으로, 방향성에 영향을 받지 않고 내부 결함을 정확하게 검출할 수 있다. 따라서 내부용입부족을 검출하기 위해서는 탠덤탐상법을 사용하는 것이 가장 적합하다. 수침법은 표면 결함 검출에 적합하며, 표면파법은 표면 결함 검출에 적합하다. 용접선상 주사법은 용접선 상에서 결함을 검출하는 방법으로, 내부 결함 검출에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 두께 20㎜인 맞대기용접부를 굴절각 60° 의 탐촉자로 탐상하여 스크린상에 50㎜ 거리에서 결함지시가 나타났다. 이 결함의 깊이는? (단, sin60° = 0.87, cos60° = 0.5, tan60° = 1.73)

  1. 5㎜
  2. 15㎜
  3. 25㎜
  4. 35㎜
(정답률: 알수없음)
  • 탐촉자가 굴절되어 결함을 탐지하므로, 결함의 위치는 실제보다 더 깊게 나타납니다. 이를 보정하기 위해 굴절법칙을 이용하여 결함의 실제 깊이를 구할 수 있습니다.

    먼저, 탐촉자와 수직인 면에서 광선이 굴절할 때 다음과 같은 관계식이 성립합니다.

    sin(각도 of incidence) / sin(각도 of refraction) = 굴절계수

    여기서, 각도 of incidence는 탐촉자와 수직인 면과 광선이 이루는 각도이고, 각도 of refraction는 광선이 굴절된 후 탐촉자와 수직인 면과 광선이 이루는 각도입니다. 굴절계수는 탐촉자와 검사 대상의 재질에 따라 다릅니다.

    이 문제에서는 광선이 맞대기용접부에서 굴절되어 탐촉자로 돌아오는 경우를 생각해보겠습니다. 이때, 광선이 맞대기용접부에서 굴절되는 각도는 60도이므로, 각도 of incidence는 60도가 됩니다. 또한, 탐촉자와 검사 대상의 재질이 모두 같으므로 굴절계수는 1이 됩니다.

    따라서, sin60° / sin(각도 of refraction) = 1 이므로, sin(각도 of refraction) = sin60° = 0.87 입니다.

    이제, 결함에서 광선이 굴절되어 탐촉자로 돌아오는 경우를 생각해보겠습니다. 이때, 광선이 결함에서 굴절되는 각도를 θ라고 하면, 다음과 같은 관계식이 성립합니다.

    sin(각도 of refraction) / sinθ = 굴절계수

    여기서, 굴절계수는 1이고, sin(각도 of refraction)은 앞서 구한 값인 0.87입니다. 따라서, sinθ = 0.87 이고, θ는 약 60.5도가 됩니다.

    결국, 광선이 결함에서 굴절되어 탐촉자로 돌아오는 경우에는 광선이 수직인 면과 이루는 각도가 60.5도가 되므로, 결함의 깊이는 20mm * tan60.5° = 35mm 입니다.

    하지만, 이 값은 보정되지 않은 값으로, 실제 결함의 깊이보다 더 크게 나타납니다. 따라서, 이 값을 50mm에서 측정한 거리로 나누어 준 후, 다시 보정해주어야 합니다.

    결국, 보정된 결함의 깊이는 35mm / 50mm * 20mm = 14mm 입니다. 이 값은 15mm과 가장 가깝기 때문에, 정답은 "15mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 초음파탐상시험시 용접한 철판 내부의 용입영역(fusion Zone)에 평행하게 있는 결함의 탐상에 가장 좋은 방법은?

  1. 표면파를 사용한 접촉 경사각 탐상
  2. 종파를 사용한 수직 접촉법
  3. 표면파를 사용한 수침법
  4. 횡파를 사용한 경사각 탐상
(정답률: 알수없음)
  • 용접한 철판 내부의 용입영역은 횡파를 사용한 경사각 탐상이 가장 좋은 방법이다. 이는 횡파가 용접선과 평행하게 전달되기 때문에 용입영역에서 결함을 가장 잘 탐지할 수 있기 때문이다. 또한 경사각 탐상은 결함의 크기와 위치를 정확하게 파악할 수 있어서 용접의 품질을 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

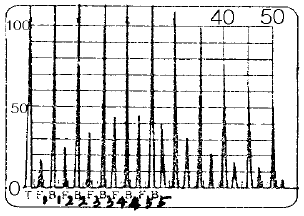

31. 그림은 작은 결함을 갖는 두께 25㎜강판의 탐상도형이다. 결함에코 높이로 결함을 평가할 때 다음 중 어느 것으로 평가해야 하는가?

  1. F1
  2. F2
  3. F3
  4. F4
(정답률: 알수없음)
  • 정답은 "F1"이다.

    결함의 높이를 평가할 때는 결함의 가장 높은 지점에서부터 각각의 방향으로 수직선을 그어 그 교차점을 이어 결함의 윤곽을 그린다. 이 때, 그림에서는 결함의 윤곽이 F1과 F2를 지난 후 F1에서 끝나므로 F1로 결함을 평가해야 한다. F2, F3, F4는 결함의 윤곽을 지나지 않으므로 평가에 사용할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 경사각탐상에서 결함을 중심으로 한 원주상을 중심을 향하여 탐촉자를 이동시켜 결함에 대한 초음파 빔의 방향을 변화시키는 주사법은?

  1. 진자주사
  2. 지그재그주사
  3. 목돌림주사
  4. 두갈래주사
(정답률: 알수없음)
  • 진자주사는 탐촉자를 결함에 수직으로 이동시키면서 초음파 빔의 방향을 변화시키는 주사법입니다. 이는 결함을 정확하게 탐지하기 위해 초음파 빔을 결함에 수직으로 조준하는 것이 중요하기 때문입니다. 따라서 진자주사가 경사각탐상에서 결함을 탐지하는 데 가장 적합한 주사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 판재를 초음파 경사각탐상법으로 검사할 때 가장 검출하기 어려운 결함은?

  1. 초음파빔에 수직으로 존재하는 균열
  2. 방향이 불규칙한 개재물
  3. 표면과 평행한 라미네이션
  4. 작은 불연속이 군집된 경우
(정답률: 알수없음)
  • 판재를 초음파 경사각탐상법으로 검사할 때 가장 검출하기 어려운 결함은 "표면과 평행한 라미네이션"이다. 이는 초음파빔이 표면과 평행하게 진행되기 때문에 결함이 초음파빔과 수직으로 위치하지 않아 검출이 어렵기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 탠덤 탐상법(tandem technique)에 대한 다음 설명중 틀린것은?

  1. 탠덤 탐상법이라는 것은 사각탐상에 있어서 탐상면에 수직한 결함을 검출하기 위해 탐촉자를 2개 전후로 배치하고 한 쪽은 송신용으로, 다른 쪽은 수신용으로 하는 탐상법이다.
  2. 탠덤 탐상에서 최소 입사점간 거리는 2개의 사각 탐촉자를 동일 방향으로 향하게 전후로 배치하고, 양자를 가능한 한 근접시켰을 때 상호 입사점 간의 거리를 말한다.
  3. X홈 맞대기용접부에 발생하는 융합 검출에는 탠덤 탐상법이 적합하다.
  4. X홈 맞대기용접부에 발생하는 백가우징(back gauging)부의 결함 검출에는 탠덤 탐상법이 적합하다.
(정답률: 알수없음)
  • "X홈 맞대기용접부에 발생하는 백가우징(back gauging)부의 결함 검출에는 탠덤 탐상법이 적합하다."가 틀린 설명입니다. 탠덤 탐상법은 결함을 검출하기 위해 탐촉자를 2개 전후로 배치하고 수직한 결함을 검출하는 방법이지만, 백가우징은 용접부의 뒷면을 깎아내는 과정으로 결함이 발생할 가능성이 높은 부분입니다. 따라서 백가우징 부분의 결함 검출에는 다른 방법이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같이 용접부를 경사각 탐촉자로 검사하여 결함을 검출하였다. 탐촉자-결함거리는 얼마인가?

  1. 32.5mm
  2. 60.0mm
  3. 56.3mm
  4. 34.6mm
(정답률: 알수없음)
  • 용접부를 경사각 탐촉자로 검사하면서 결함이 있는 부분에서 탐촉자와 용접부 사이의 거리를 측정한 것이다. 그림에서 결함이 있는 부분에서 탐촉자와 용접부 사이의 거리는 56.3mm 이다. 따라서 정답은 56.3mm 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 경사각 탐촉자의 주사 방법에서 다음 중 기본 주사에 해당되는 주사 방법이 아닌 것은?

  1. 좌우 주사
  2. 진자 주사
  3. 목돌림 주사
  4. 지그재그 주사
(정답률: 알수없음)
  • 지그재그 주사는 기본 주사 방법이 아닙니다. 기본 주사 방법은 좌우 주사, 진자 주사, 목돌림 주사로, 이들은 모두 직선적인 방향으로 주사를 하는 것입니다. 반면에 지그재그 주사는 직선적인 방향이 아닌 지그재그 형태로 주사를 하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 조대한 조직의 금속재료를 초음파탐상시험할 때 초음파의 감쇠를 줄이기 위한 방법으로 올바른 것은?

  1. 횡파 전용 탐촉자로 탐상한다.
  2. 접촉법에서 수침법으로 검사 방법을 변경한다.
  3. 열처리를 하여 조직을 미세화 시킨 후 검사한다.
  4. 탐상 주파수를 높인다.
(정답률: 알수없음)
  • 열처리를 하여 조직을 미세화 시키면 금속재료 내부의 결함이 더 잘 드러나게 되어 초음파탐상시험의 감쇠를 줄일 수 있습니다. 이는 결함을 더 정확하게 검출할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 판두께 30mm의 맞대기 용접부를 실측 굴절각 71° 의 탐촉자로서 경사각 탐상하기 위한 가장 적당한 측정 범위는? (단, cos71° = 0.33, sin71° = 0.95, tan71° = 2.9 이다)

  1. 100mm
  2. 125mm
  3. 150mm
  4. 200mm
(정답률: 알수없음)
  • 탐촉자의 광축과 표면이 이루는 각도가 71도이므로, 탐촉자를 수직으로 대면하면 용접부에서 반사되어 돌아오는 신호를 최대한 수신할 수 있습니다. 이 때, 용접부의 높이는 30mm 이므로, 탐촉자의 측정 범위는 30mm 이상이어야 합니다. 또한, 탐촉자의 광축과 용접부의 수직선 사이의 각도가 최대 19도 (90-71) 이므로, 탐촉자의 측정 범위는 30mm에 대해 tan(19)을 곱한 값인 약 10mm 이내여야 합니다. 따라서, 가장 적당한 측정 범위는 30mm + 10mm = 40mm 이상이며, 이를 mm 단위로 가장 가까운 값으로 반올림하면 50mm이 됩니다. 이에 따라, 보기에서 정답이 "200mm" 인 이유는 적당한 측정 범위를 고려하여 50mm 이내의 값 중에서 가장 큰 값인 200mm이 선택된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 경사각 탐촉자에는 각도가 표시되어 있는데 이에 대한 설명이 맞는 것은?

  1. 입사각을 기입한 것이다.
  2. STB-A1 시험편에 의한 굴절각을 기입한 것이다.
  3. 알루미늄, 동, 강에 대한 굴절각을 기입한 것이다.
  4. 스테인리스 합금재에 대한 굴절각을 기입한 것이다.
(정답률: 알수없음)
  • 정답은 "STB-A1 시험편에 의한 굴절각을 기입한 것이다."이다. 이는 경사각 탐촉자가 STB-A1 시험편의 굴절각을 측정하여 그 값을 표시하기 때문이다. 다른 보기들은 경사각 탐촉자가 측정하는 것이 아니기 때문에 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 초음파탐상검사시 사용되는 탐촉자의 압전효과에 대한 설명으로 틀린 것은?

  1. 압전효과에는 정압전 효과와 역압전 효과가 있다.
  2. 정압전 효과는 압전물질에 기계적인 압력을 주면 그 물질에 전압이 발생하는 효과를 말한다.
  3. 역압전 효과는 압전물질에 전압을 걸어주면 그 물질에 변형이 생겨 진동이 발생하는 효과를 말한다.
  4. 정압전 효과는 초음파의 송신에 사용되고 역압전 효과는 초음파를 수신하는데 사용된다.
(정답률: 알수없음)
  • 정압전 효과는 압전물질에 기계적인 압력을 주면 그 물질에 전압이 발생하는 효과를 말한다. 따라서, "정압전 효과는 초음파의 송신에 사용되고 역압전 효과는 초음파를 수신하는데 사용된다."라는 설명은 틀린 설명이다. 초음파탐상검사에서는 역압전 효과가 사용되어 초음파를 수신하고 이미지를 생성한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격및컴퓨터활용

41. 자료 전송방식의 하나로서 한 글자를 이루는 각 비트들이 하나의 전송선을 통하여 한 비트씩 순서적으로 전송되는 방식은?

  1. 아날로그 전송
  2. 디지털 전송
  3. 직렬 전송
  4. 병렬 전송
(정답률: 알수없음)
  • 직렬 전송은 한 번에 한 비트씩 전송하기 때문에 전송선이 하나만 필요하고, 비트의 순서를 유지하기 쉬워 오류가 적게 발생하는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. KS D 0233 압력용기용 강판의 초음파탐상검사에 따른 수직 탐촉자의 사용시 판 두께에 따라 적용 탐상감도, 시험주파수 및 진동자의 치수가 다르다. 다음 중 판두께별 적용 사항이 틀린 것은?

  1. 13 이상∼ 20㎜ 이하, 탐상감도 STB-N1, 25%-시험주파수 5㎒-진동자의 유효지름 20㎜
  2. 40 초과∼ 60㎜ 이하, 탐상감도 STB-N1, 70%-시험주파수 2㎒-진동자의 유효지름 20㎜
  3. 100 초과∼ 160㎜ 이하, 탐상감도 STB-N1, 50%-시험주파수 5㎒-진동자의 유효지름 30㎜
  4. 강판 두께가 200㎜를 초과하는 것에 대하여는 주문자와 제조자와의 협의에 따른다.
(정답률: 알수없음)
  • "40 초과∼ 60㎜ 이하, 탐상감도 STB-N1, 70%-시험주파수 2㎒-진동자의 유효지름 20㎜"이 틀린 것입니다. 이유는 강판 두께가 40 초과인 경우에는 시험주파수가 5㎒이어야 하며, 진동자의 유효지름도 30㎜이어야 합니다. 이는 강판 두께가 증가함에 따라 탐상감도를 유지하기 위해 시험주파수와 진동자의 크기를 조정해야 한다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. ASME Sec.Ⅴ art.5에서 교정시험편은 시험할 주조품의 전살두께에 대해 사용하는 경우 ± 몇 %의 살두께를 갖는 것으로 제작되어야 하는가?

  1. 10
  2. 15
  3. 25
  4. 30
(정답률: 알수없음)
  • ASME Sec.Ⅴ art.5에서 교정시험편은 시험할 주조품의 전살두께에 대해 사용하는 경우 ± 25%의 살두께를 갖는 것으로 제작되어야 한다. 이는 교정시험편의 살두께가 시험할 주조품의 살두께와 차이가 있을 수 있기 때문에, 이를 보정하기 위한 것이다. 따라서, 보기에서 정답은 "25"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASTM E 127에 규정된 표준시험편의 표지 번호가 5-0150이다. 이 시험편의 표준공의 직경과 탐상면으로부터 표준공까지의 거리는?

  1. 직경 5/64 인치, 거리 150mm
  2. 직경 5/64 인치, 거리 1.5인치
  3. 직경 5mm, 거리 150mm
  4. 직경 5mm, 거리 1.5인치
(정답률: 알수없음)
  • ASTM E 127에 따르면, 표준시험편의 표지 번호가 5-0150인 경우, 이 시험편의 표준공의 직경은 5/64 인치이며, 탐상면으로부터 표준공까지의 거리는 1.5인치이다. 이는 해당 규격에서 명시된 값이며, 이 값을 따라 시험편을 제작하고 사용해야 한다. 따라서, 정답은 "직경 5/64 인치, 거리 1.5인치"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. KS D 0233(압력용기용 강판의 초음파탐상검사)에서 요구하는 탐상기의 성능 중 틀린 것은?(단, A스코프 탐상기)

  1. 펄스 반사법이어야 한다.
  2. 증폭 직선성은 양의 최대편차와 음의 최대편차의 절대치 합이 6%이하 여야 한다.
  3. 원거리 분해능은 2MHz에서 9mm이하, 5MHz에서 7mm이하 여야 한다.
  4. 불감대는 5㎒일 때는 15㎜이하, 2㎒일 때는 20㎜이하 여야 한다.
(정답률: 알수없음)
  • "불감대는 5㎒일 때는 15㎜이하, 2㎒일 때는 20㎜이하 여야 한다."가 틀린 것이다. KS D 0233에서는 불감대에 대한 언급이 없다. 따라서 이 부분은 해당 규격에서 요구하는 성능이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. KS B 0896에 규정된 H선과 L선의 dB의 차이는?

  1. 6dB
  2. 10dB
  3. 12dB
  4. 20dB
(정답률: 알수없음)
  • KS B 0896에서 규정된 H선과 L선은 주파수 범위가 다릅니다. H선은 500Hz 이상의 주파수를, L선은 500Hz 이하의 주파수를 측정합니다. 이에 따라 H선과 L선은 다른 음압 레벨을 측정하게 됩니다. KS B 0896에서는 H선과 L선의 dB 차이를 12dB로 규정하고 있습니다. 따라서 정답은 "12dB"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. KS-B-0896 규격에서 시험 결과에 따른 흠의 분류시, 동일하다고 간주되는 깊이에서 흠과 흠의 간격이 큰쪽의 흠의 지시 길이와 같거나 그것보다 짧은 경우는?

  1. 독립 결함으로 짧은 쪽 길이를 기준한다.
  2. 독립 결함으로 긴 쪽 길이를 기준한다.
  3. 연속 결함으로 두 흠 길이를 합한 것을 기준한다.
  4. 연속 결함으로 두 흠 길이 및 그들 사이 간격까지 합한 것을 기준한다.
(정답률: 알수없음)
  • KS-B-0896 규격에서 시험 결과에 따른 흠의 분류시, 동일하다고 간주되는 깊이에서 흠과 흠의 간격이 큰쪽의 흠의 지시 길이와 같거나 그것보다 짧은 경우는 "연속 결함으로 두 흠 길이 및 그들 사이 간격까지 합한 것을 기준한다." 이유는, 이 경우에는 두 흠이 하나의 결함으로 인식되어야 하기 때문이다. 만약 독립 결함으로 짧은 쪽 길이를 기준으로 한다면, 두 흠이 서로 독립적인 결함으로 인식되어 분류될 수 있으며, 독립 결함으로 긴 쪽 길이를 기준으로 한다면, 두 흠이 하나의 결함으로 인식되지 않을 수 있다. 따라서, 연속 결함으로 두 흠 길이 및 그들 사이 간격까지 합한 것을 기준으로 하는 것이 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. KS D 0233의 압력용기용 강판의 초음파탐상검사에서는 결함의 밀집도를 평가하기 위해 환산결함 개수를 구한다. 이 때 어떤 결함으로 환산되는가?

  1. ○결함
  2. △결함
  3. □결함
  4. X결함
(정답률: 알수없음)
  • KS D 0233의 압력용기용 강판의 초음파탐상검사에서는 결함의 크기와 위치를 파악하기 위해 초음파를 이용한다. 이때, 결함의 크기를 평가하기 위해 환산결함 개수를 구하는데, 이는 결함의 크기와 밀도를 고려하여 결함 하나가 여러 개의 환산결함으로 계산될 수 있기 때문이다. 따라서, "△결함"은 결함 하나가 여러 개의 환산결함으로 계산되는 경우를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS B 0831에 의한 STB-G형 감도표준시험편에서 인공결함의 직경(d)이 다른 것은?

  1. STB-G V5
  2. STB-G V15 - 2
  3. STB-G V15 - 4
  4. STB-G V8
(정답률: 알수없음)
  • STB-G V15 시험편은 인공결함의 직경(d)이 다른 시험편이다. 따라서, STB-G V15 - 4는 인공결함의 직경이 4mm인 시험편을 의미한다. 다른 보기들은 인공결함의 직경이 다른 시험편이 아니기 때문에 정답이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 인터넷의 도메인 네임(Domain Name)분류 중 기관 표기로 "or" 에 해당하는 미국의 도메인 네임 분류로 맞는 것은?

  1. com
  2. net
  3. org
  4. gov
(정답률: 알수없음)
  • 정답은 "org"입니다. "org"는 기관(organization)을 나타내는 도메인 네임으로, 비영리 단체, 정치 단체, 교육 기관 등이 이에 해당합니다. "com"은 상업적인 목적을 가진 기업을 나타내는 도메인 네임이며, "net"은 네트워크를 나타내는 도메인 네임입니다. "gov"는 미국 정부 기관을 나타내는 도메인 네임입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. KS B 0897에 따라 알루미늄 맞대기용접부의 초음파탐상검 사시 표면에 수직인 그루브면의 융합불량을 검출한 경우 병용하는 방법은?

  1. 직사법
  2. 2탐법
  3. 평행법
  4. 탠덤법
(정답률: 알수없음)
  • 알루미늄 맞대기용접부의 초음파탐상검 사시 표면에 수직인 그루브면의 융합불량을 검출하는 경우, 탠덤법을 병용할 수 있습니다. 탠덤법은 두 개의 초음파 탐지기를 사용하여, 불량 부위를 더욱 정확하게 검출하는 방법입니다. 이 방법은 불량 부위에서 반사되는 초음파 신호를 서로 다른 각도로 탐지하여, 불량 부위의 위치와 크기를 정확하게 파악할 수 있습니다. 따라서, 알루미늄 맞대기용접부의 융합불량 검출에 탠덤법을 병용하면, 불량 부위를 더욱 정확하게 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 수직빔을 사용한 교정작업시 대비시험편의 온도와 실제 탐상할 검사체의 온도는 실제로 서로 가까울수록 좋다. ASME Sec.V Art.4에서는 직접 접촉법 사용시 두 온도차이를 최대한 얼마까지 허용하고 있는가?

  1. 10℉(5.6℃)
  2. 25℉(13.9℃)
  3. 35℉(19.4℃)
  4. 40℉(22.2℃)
(정답률: 알수없음)
  • ASME Sec.V Art.4에서는 직접 접촉법 사용시 대비시험편의 온도와 실제 탐상할 검사체의 온도 차이를 25℉(13.9℃) 이하로 유지해야 한다고 규정하고 있습니다. 이는 검사 결과의 정확성과 신뢰성을 보장하기 위한 것입니다. 만약 두 온도 차이가 너무 크다면, 검사 결과에 오차가 발생할 가능성이 높아지기 때문입니다. 따라서 이러한 규정이 필요한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS B 0831에는 표준시험편의 종류에 따른 재료검사에 대하여 규정하고 있다. G형 STB시험편에 대한 설명으로 잘못된 것은?

  1. 재료의 종파 감쇠계수는 5MHz에서 5dB/m이하
  2. 재료의 종파 감쇠계수는 10MHz에서 20dB/m이하
  3. 직접 접촉법에 의해 공칭 지름 20mm인 탐촉자 사용
  4. 수침법에 의해 공칭 지름 20mm인 탐촉자 사용
(정답률: 알수없음)
  • "직접 접촉법에 의해 공칭 지름 20mm인 탐촉자 사용"이 잘못된 것은 아니다. 이는 G형 STB시험편에 대한 설명 중 하나로, 탐촉자의 크기와 접촉 방법을 규정하는 것이다. 이유는 탐촉자의 크기와 접촉 방법이 재료의 특성을 정확하게 측정하는 데 중요한 역할을 하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. ASME 규격에 따라 시험재를 초음파탐상할 때 탐촉자의 중첩 정도(over lap)로 맞는 것은?

  1. 탐촉자 치수의 5%
  2. 탐촉자 치수의 10%
  3. 탐촉자 진동자 치수의 5%
  4. 탐촉자 진동자 치수의 10%
(정답률: 알수없음)
  • ASME 규격에 따르면 초음파탐상 시 탐촉자의 중첩 정도는 탐촉자 진동자 치수의 10%이어야 한다. 이는 탐촉자의 진동자 부분이 중첩되는 부분이 있어야 한다는 것을 의미한다. 이 중첩 부분이 적절하게 설계되어야 탐촉자가 적절한 신호를 발생시키고, 이를 통해 정확한 초음파탐상이 가능해진다. 따라서, "탐촉자 진동자 치수의 10%"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. ASME Sev.Ⅷ, Div.1, App.12(압력용기 용접부의 초음파탐상검사)에 따라 두께가 각각 1인치와 2인치인 평판을 맞대기 용접한 곳을 초음파 탐상 검사한 결과 다음과 같은 흠이 검출되었다. 다음 중 불합격인 지시는?

  1. 참조기준(reference level)의 50%에 해당하는 2인치 슬래그
  2. 참조기준(reference level)의 50%에 해당하는 1인치 기공
  3. 참조기준(reference level)의 110%에 해당하는 0.5인치 슬래그
  4. 참조기준(reference level)의 110%에 해당하는 0.2인치 기공
(정답률: 알수없음)
  • 불합격 지시는 "참조기준(reference level)의 110%에 해당하는 0.5인치 슬래그" 입니다. 이유는 ASME Sev.Ⅷ, Div.1, App.12에서는 초음파 탐상 검사 시 참조기준(reference level)을 설정하고, 이를 기준으로 흠의 크기를 판단합니다. 이 문제에서는 참조기준의 110%에 해당하는 크기인 0.5인치 슬래그가 검출되었기 때문에 불합격 지시가 됩니다. 다른 보기들은 참조기준의 50%에 해당하는 크기인데, 이는 허용 범위 내에 있는 크기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. ASME Sev.V, SA-388(대형 단강품에 대한 초음파탐상시험의 표준)에 따라 저면반사기법 (Back-Reflection Technique)으로 수직탐상 할 때 저면반사에코 높이의 감소를 일으키는 원인이 아닌 것은?

  1. 불연속의 존재
  2. 두께의 감소
  3. 접촉 불량
  4. 전면과 후면이 평행하지 않음
(정답률: 알수없음)
  • 저면반사기법은 초음파가 물체 내부를 통과할 때 발생하는 저면반사에코를 이용하여 물체 내부 결함을 탐지하는 기술입니다. 이때 저면반사에코 높이의 감소는 불연속의 존재, 접촉 불량, 전면과 후면이 평행하지 않음 등의 이유로 발생할 수 있습니다. 하지만 두께의 감소는 저면반사에코 높이의 감소를 일으키는 원인이 아닙니다. 따라서 두께의 감소는 ASME Sev.V, SA-388에서 언급되는 초음파탐상시험의 표준과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. Windows98의 디스플레이 등록정보에서 할 수 있는 기능들 중 틀린 것은?

  1. 배경화면을 내가 좋아하는 사진이나 배경으로 바꿀 수 있다.
  2. HTML문서는 배경 화면으로 지정할 수 없다.
  3. 일정시간이 경과하여도 컴퓨터를 사용하지 않으면 화면 보호기를 사용하여 화면을 보호할 수 있도록 할 수 있다.
  4. 화면 배색을 조정할 수 있다.
(정답률: 알수없음)
  • 정답: "HTML문서는 배경 화면으로 지정할 수 없다."

    설명: HTML문서는 웹 페이지를 구성하는 언어로, 웹 브라우저에서 해석되어 화면에 표시된다. 따라서 Windows98의 디스플레이 등록정보에서 HTML문서를 배경 화면으로 지정하는 기능은 없다. 배경 화면은 컴퓨터의 로컬 파일로 저장된 이미지나 색상으로 지정할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. KS B 0896에 따른 용어의 정의중 2탐촉자법(2탐법)에 대한 설명으로 가장 적합한 것은?

  1. 탐촉자를 직접 시험재에 접촉시켜 탐상하는 방법
  2. 탐촉자를 간접적으로 시험재에 접촉시켜 탐상하는 방법
  3. 초음파의 송신 및 수신을 1개의 탐촉자로 해서 탐상하는 방법
  4. 초음파의 송신 및 수신을 각각 다른 탐촉자로 직접 시험재에 접촉시켜 탐상하는 방법
(정답률: 알수없음)
  • 2탐촉자법(2탐법)은 초음파의 송신 및 수신을 각각 다른 탐촉자로 직접 시험재에 접촉시켜 탐상하는 방법입니다. 즉, 하나의 탐촉자로 송신과 수신을 모두 처리하는 1탐법과는 달리, 송신과 수신을 각각 다른 탐촉자로 처리하여 보다 정확한 검사 결과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음은 통신 프로토콜에 대한 설명이다. 가장 적절하지 않은 것은?

  1. 통신 프로토콜은 반드시 표준을 따라야 한다.
  2. 컴퓨터 시스템 사이의 통신 규약이다.
  3. 동일한 프로토콜을 사용하여야 통신이 가능하다.
  4. TCP/IP도 프로토콜의 한 예이다.
(정답률: 알수없음)
  • "TCP/IP도 프로토콜의 한 예이다."는 적절하지 않은 설명이다. TCP/IP는 통신 프로토콜 중 하나이며, 다른 프로토콜도 존재한다.

    통신 프로토콜은 표준을 따라야 하는 이유는 다음과 같다.

    1. 상호 운용성 보장: 표준을 따르면 다른 시스템과의 상호 운용성이 보장된다. 즉, 서로 다른 시스템 간에도 통신이 가능해진다.

    2. 안정성 보장: 표준을 따르면 안정성이 보장된다. 표준은 다양한 시험과 검증을 거쳐 검증된 결과물이기 때문에 안정성이 높다.

    3. 개발 및 유지보수 용이성: 표준을 따르면 개발 및 유지보수가 용이해진다. 표준을 따르면 다른 시스템과의 연동이 쉬워지고, 개발 및 유지보수 비용이 절감된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 시스템의 날짜, 시간, HDD 타입 등의 정보를 기억하고 있는 것은 무엇인가?

  1. RAM
  2. ROM
  3. BIOS
  4. CMOS
(정답률: 알수없음)
  • 정답은 "CMOS"입니다. CMOS는 Complementary Metal-Oxide-Semiconductor의 약자로, 메인보드에 장착된 작은 칩으로 시스템의 설정 정보를 저장하는데 사용됩니다. 이 칩은 전원이 꺼져도 정보를 유지할 수 있는 비휘발성 메모리를 가지고 있기 때문에, 시스템이 재부팅되거나 전원이 다시 켜져도 설정 정보가 유지됩니다. 따라서 시스템의 날짜, 시간, HDD 타입 등의 정보를 기억하고 있는 것은 CMOS입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 공정형 상태도를 나타내는 가장 대표적인 합금은?

  1. Cu - Ni
  2. Cu - Aℓ
  3. Aℓ - Si
  4. Ni - Fe
(정답률: 알수없음)
  • Aℓ - Si 합금은 공정형 상태도를 나타내는 가장 대표적인 합금입니다. 이는 Aℓ - Si 합금이 고용화 경향이 강하고, 고용화 온도가 낮아서 공정형 상태도를 잘 나타내기 때문입니다. 또한 Aℓ - Si 합금은 경도와 강도가 높아서 가공이 용이하며, 내식성과 내부식성이 우수하여 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 합금의 미세화 처리를 목적으로 용융금속에 금속 나트륨을 첨가한 것은?

  1. Cu - Zn 계
  2. Zn - Aℓ - Cu 계
  3. Aℓ - Si 계
  4. Cu - Ni 계
(정답률: 알수없음)
  • 용융금속에 금속 나트륨을 첨가하면 금속의 표면장력이 감소하여 미세화 처리가 가능해진다. 이러한 효과는 Aℓ - Si 계에서도 관찰되는데, Aℓ - Si 합금은 고온에서 용융되어 미세한 Si 입자가 분산되어 결정구조를 세밀화시키는 효과가 있다. 따라서 Aℓ - Si 계가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 강에서 발생하는 백점(flake)의 주 원인은?

  1. 산소
  2. 수소
  3. 질소
  4. 황
(정답률: 알수없음)
  • 강물에 용해된 산소와 수소가 강에서 흐르면서 물의 온도나 압력 등의 조건이 바뀌면 수소 분자가 물 분자와 결합하여 백점을 형성하기 때문입니다. 따라서 백점의 주 원인은 수소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 동합금중에서 가장 높은 강도와 경도를 얻을수 있는 석출 경화성 합금은?

  1. Cu - Be 합금
  2. Cu - Sn 합금
  3. Cu - Zn 합금
  4. Cu - Cr 합금
(정답률: 알수없음)
  • Cu - Be 합금은 석출 경화성 합금으로, Be (베릴륨) 원소가 Cu (구리) 원소와 결합하여 형성된 합금입니다. Be는 매우 작은 크기와 높은 결합 에너지를 가지고 있어 Cu 원소와 결합할 때 강한 결합을 형성합니다. 이로 인해 Cu - Be 합금은 가장 높은 강도와 경도를 가지며, 내식성과 내열성도 우수합니다. 따라서 동합금중에서 가장 높은 강도와 경도를 얻을 수 있는 석출 경화성 합금은 Cu - Be 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 금속의 용해에 Si 등의 산성 산화물이 생기는 경우 사용해서는 안되는 내화물은?

  1. Aℓ 2O3
  2. SiO2
  3. CaO
  4. Cr2O3
(정답률: 알수없음)
  • CaO는 알칼리성 내화물로, 금속의 용해에 산성 산화물이 생기는 경우 사용해서는 안됩니다. 따라서 정답은 CaO입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 항복점이 크고 내마모성이 양호한 레일과 차륜을 만들려고 할 때 어느 재료를 선택하는 것이 가장 좋겠는가?

  1. 0.1% 탄소강
  2. 0.7% 탄소강
  3. 1.2% 탄소강
  4. 2.0% 탄소강
(정답률: 알수없음)
  • 항복점이 크고 내마모성이 양호한 레일과 차륜을 만들기 위해서는 강도와 내구성이 높은 재료가 필요합니다. 이 중에서도 탄소강은 강도와 내구성이 뛰어나기 때문에 적합한 재료입니다. 그 중에서도 0.7% 탄소강은 탄소 함량이 적당하게 높아서 강도와 내구성이 높으면서도 가공이 용이하다는 장점이 있기 때문에 가장 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Ni 합금에서 염산에 대한 내식성의 향상을 위하여 첨가하는 원소로 가장 좋은 금속은?

  1. Aℓ
  2. Pb
  3. Mo
  4. Si
(정답률: 알수없음)
  • Mo는 염산에 대한 내식성이 높은 금속 중 하나이며, Ni 합금에 첨가하면 내식성을 향상시킬 수 있습니다. Aℓ과 Pb는 염산에 대한 내식성이 낮고, Si는 첨가하면 오히려 내식성이 감소할 수 있습니다. 따라서 Mo가 가장 좋은 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 고체 침탄법에서 침탄제로써 가장 우수한 것은?

  1. 목탄 및 코크스
  2. NaCN과 KCN
  3. NaCl2 및 CaCO3의 혼합물
  4. 목탄 60%와 BaCO3의 혼합물
(정답률: 알수없음)
  • 고체 침탄법에서 가장 우수한 침탄제는 높은 용융점과 안정성을 가지면서도 적절한 침탄능력을 갖춘 것이다. 목탄 60%와 BaCO3의 혼합물은 이러한 조건을 모두 만족시키기 때문에 가장 우수한 침탄제로 선택된다. 목탄은 높은 용융점과 안정성을 가지며, BaCO3는 적절한 침탄능력을 갖추기 때문이다. 또한, 이 두 가지 물질을 혼합하면 상호 보완적인 특성을 가지기 때문에 더욱 효과적인 침탄제로 사용될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 구상흑연 주철의 첨가제, Zr, U, Ti의 환원용, 전기 방식용 양극으로 사용되는 비철 금속은?

  1. Zn
  2. Mg
  3. Aℓ
  4. Sn
(정답률: 알수없음)
  • Zr, U, Ti은 환원제로 사용되는 금속이므로, 이들과 함께 사용하기 적합한 금속은 환원력이 높은 금속이어야 합니다. 이 중에서 비철 금속 중에서는 Mg가 가장 높은 환원력을 가지고 있기 때문에 Zr, U, Ti와 함께 사용하기 적합한 금속입니다. 따라서 정답은 "Mg"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 침상 주철(acicular cast iron)의 바탕의 주 조직은?

  1. 베이나이트
  2. 미세한 펄라이트
  3. 마텐자이트
  4. 오스테나이트
(정답률: 알수없음)
  • 침상 주철의 바탕의 주 조직은 베이나이트입니다. 이는 주로 주철에 함유된 탄소의 형태와 양에 따라 결정됩니다. 침상 주철은 주로 긴 바늘 모양의 탄화물이 많이 함유되어 있어서 베이나이트 구조를 가지게 됩니다. 이는 경도와 내마모성이 높은 장점을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. Cr-Mo강에 대한 설명이 틀린 것은?

  1. Cr강에 소량의 Mo을 첨가하면 펄라이트강이 된다.
  2. Cr-Mo강에는 C가 대략 0.27-0.48[%] 정도이다.
  3. Cr-Mo강의 기계적 성질은 Ni-Cr강과 비슷하여 용접도 용이하다.
  4. Cr-Mo강은 Mo가 들어있어 뜨임취성이 크다.
(정답률: 알수없음)
  • "Cr-Mo강은 Mo가 들어있어 뜨임취성이 크다."가 틀린 설명입니다. Cr-Mo강은 Mo가 첨가되어 뜨임취성이 감소하며, 내식성과 강도가 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. Cu의 결정 구조는 FCC이다. lattice parameter가 3.61Å 일 때 Cu의 밀도는? (단, Cu의 원자량은 63.54 gr이고, Avogadro 수는 6.023 × 1023 molecule/mole이다)

  1. 약 9.95 g/cm3
  2. 약 8.95 g/cm3
  3. 약 6.48 g/cm3
  4. 약 4.48 g/cm3
(정답률: 알수없음)
  • Cu의 원자량과 Avogadro 수를 이용하여 1 mol의 Cu의 질량을 계산할 수 있다.

    1 mol Cu = 63.54 g/mol x 6.023 × 1023 atom/mol = 3.811 × 1025 g

    FCC 구조에서 1개의 원자가 차지하는 체적은 1/4 x (4/3πr3) = (π/6)r3 이다. 이때, lattice parameter가 a일 때, FCC 구조에서 1개의 셀이 차지하는 체적은 a3 이다. 따라서, 1 mol의 Cu가 차지하는 체적은 다음과 같이 계산할 수 있다.

    1 mol Cu = (4개의 원자) x (π/6)r3 x a3 = (4 x 3.14159/6) x (3.61Å)3 = 1.092 x 10-22 cm3

    Cu의 밀도는 질량(m)을 체적(V)으로 나눈 값이므로 다음과 같이 계산할 수 있다.

    밀도 = m/V = (3.811 × 1025 g) / (1.092 x 10-22 cm3) = 8.95 g/cm3

    따라서, 정답은 "약 8.95 g/cm3" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 열전대 중 가장 높은 온도를 측정할 수 있는 것은?

  1. 백금-백금 로듐
  2. 철-콘스탄탄
  3. 크로멜-알루멜
  4. 구리-콘스탄탄
(정답률: 알수없음)
  • "백금-백금 로듐"은 열전대 중에서 전기저항이 가장 작아서, 전류가 흐를 때 발생하는 열로 인해 가장 높은 온도를 측정할 수 있습니다. 또한, 백금과 백금 로듐은 고온에서도 안정적이고 내식성이 뛰어나기 때문에 고온 환경에서 사용하기에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 탄소강판이나 기계가공부에 존재하는 결함의 검출에 적합한 비파괴 시험은?

  1. 슴프 측정법
  2. 자분 탐상법
  3. 스프링 시험법
  4. 크리프 시험법
(정답률: 알수없음)
  • 자분 탐상법은 X선, 감마선, 전자선 등을 이용하여 물질 내부의 결함, 구조, 성분 등을 분석하는 비파괴 검사 방법 중 하나입니다. 따라서 탄소강판이나 기계가공부와 같은 물질 내부의 결함을 검출하는 데 적합합니다. 슴프 측정법은 재료의 인장강도를 측정하는 방법이며, 스프링 시험법과 크리프 시험법은 재료의 변형 거동을 측정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 스테인리스강의 주요 성분으로 맞는 것은?

  1. P-Mn
  2. S-Se
  3. Si-Pb
  4. Ni-Cr
(정답률: 알수없음)
  • 스테인리스강은 내식성과 내열성이 뛰어나며, 주요 성분으로 크롬(Cr)과 니켈(Ni)이 포함되어 있습니다. 크롬은 스테인리스강의 내식성을 높이는 역할을 하며, 니켈은 내열성과 내식성을 높이는 역할을 합니다. 따라서, 정답은 "Ni-Cr"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 냉각속도가 600℃/sec 에 도달하면 Ar' 잭변태는 완전히 없어지고 Ar“ 잣변태만이 일어나 완전 마텐자이트의 조직으로 되는 것은?

  1. 분열변태냉각속도
  2. 항온변태속도
  3. 상부임계냉각속도
  4. 하부변태속도
(정답률: 알수없음)
  • Ar' 잭변태와 Ar“ 잣변태는 각각 다른 냉각속도에서 일어나는 변태 현상입니다. Ar' 잭변태는 더 높은 냉각속도에서 일어나며, Ar“ 잣변태는 더 낮은 냉각속도에서 일어납니다. 따라서, 냉각속도가 600℃/sec 에 도달하면 Ar' 잭변태는 완전히 없어지고 Ar“ 잣변태만이 일어나게 됩니다. 이는 상부임계냉각속도라고 부르는데, 이는 마텐자이트가 형성되기 위해 필요한 최소한의 냉각속도를 의미합니다. 따라서, 정답은 "상부임계냉각속도" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 쾌삭강(free cutting steel)은 어느 성분을 더 함유시킨 것인가?

  1. C
  2. Si
  3. Mn
  4. S
(정답률: 알수없음)
  • 쾌삭강은 가공성을 향상시키기 위해 유황(S)을 더 함유시킨다. 유황은 자유로운 절단을 가능하게 하고, 치수 안정성을 향상시키며, 가공성을 향상시키는 효과가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 강을 침탄한 후 1, 2차 담금질을 하는 목적은?

  1. 1차는 중심부 미세화, 2차는 표면을 경화 시킨다.
  2. 1차는 중심부 조대화, 2차는 표면을 미세화 시킨다.
  3. 1차는 중심부 미세화, 2차는 표면을 연화 시킨다.
  4. 1차는 중심부 조대화, 2차는 응력을 제거시켜 준다.
(정답률: 알수없음)
  • 강을 침탄한 후 1차 담금질은 강의 중심부를 미세화시켜 강의 내부 응력을 줄이기 위한 것이고, 2차 담금질은 강의 표면을 경화시켜 강의 내부 응력을 더욱 줄이고 강의 내구성을 높이기 위한 것입니다. 따라서 정답은 "1차는 중심부 미세화, 2차는 표면을 경화 시킨다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. Aℓ - Cu - Mg 합금에 있어서의 S′ 중간상의 형상을 옳게 나타낸 것은?

  1. 만곡(bend)상이다.
  2. 구(sphere)상이다.
  3. 라스(lath)상이다.
  4. 실린더(cylinder)상이다.
(정답률: 알수없음)
  • Aℓ - Cu - Mg 합금은 S′ 중간상이 형성되는 합금으로, 이 상은 라스(lath)상으로 나타납니다. 라스상은 긴 막대 모양으로 나타나며, 이는 합금 내부에서 일어나는 결정화 과정에서 발생하는 것입니다. 이러한 라스상은 합금의 강도와 연성을 향상시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 응고 온도 범위가 넓고 역편석(inverse segregation)이 나타나는 것은?

  1. 알루미늄 청동
  2. 주석 청동
  3. 알루미늄 황동
  4. 함규소 황동
(정답률: 알수없음)
  • 주석 청동은 응고 온도 범위가 넓고 역편석이 나타나는 이유는 주석이 청동 합금에서 불순물을 제거하고 결정 구조를 안정화시키는 역할을 하기 때문입니다. 이로 인해 청동 합금의 응고 온도 범위가 넓어지고 역편석이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 주철의 아크 용접시 균열 방지방법이 아닌 것은?

  1. 예열과 후열을 한다.
  2. 열영향부를 백선화시킨다.
  3. 용접 후 열간 피닝을 한다.
  4. 순 니켈 용접봉을 사용한다.
(정답률: 알수없음)
  • 정답은 "열영향부를 백선화시킨다."입니다. 이는 오히려 균열 발생을 유발할 수 있는 방법이기 때문입니다. 열영향부란 용접 과정에서 발생하는 열에 의해 기존의 금속 구조가 변형되는 영역을 말합니다. 이 영역이 백선화되면 금속의 인성이 감소하고 균열 발생 가능성이 높아지기 때문에, 이 방법은 균열 방지 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 비드밑 균열의 비파괴 검사방법으로 가장 적합한 것은?

  1. 외관 검사
  2. 초음파 투과시험
  3. 자분 탐상시험
  4. 방사선 탐상시험
(정답률: 알수없음)
  • 비드밑 균열은 내부에서 발생하기 때문에 외관 검사는 적합하지 않습니다. 자분 탐상시험은 균열의 크기가 작을 경우 검출이 어려울 수 있습니다. 방사선 탐상시험은 방사선의 위험이 있고, 비용이 많이 들기 때문에 비파괴 검사 방법으로는 적합하지 않습니다. 따라서, 비드밑 균열의 비파괴 검사 방법으로 가장 적합한 것은 초음파 투과시험입니다. 초음파는 균열 내부를 탐지할 수 있고, 비용이 적게 들며, 방사선 위험이 없기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 용접부의 기공 발생에 대한 원인으로 가장 관계가 적은 것은?

  1. 용접부의 급속한 응고
  2. 용접봉과 이음부의 습기
  3. 용접 이음 설계의 부적당
  4. 모재 중 황(S)의 함량이 클 경우
(정답률: 알수없음)
  • 용접 이음 설계의 부적당은 용접부의 기공 발생과 가장 관계가 적은 원인이다. 이는 용접 부위의 구조적인 설계와 관련이 있으며, 용접 부위의 강도와 내구성을 결정하는 중요한 요소이다. 따라서 적절한 용접 이음 설계가 이루어지지 않으면 용접부의 기공 발생이 증가할 수 있다. 반면, 용접부의 급속한 응고, 용접봉과 이음부의 습기, 모재 중 황(S)의 함량이 클 경우는 용접부의 기공 발생과 관련이 있는 중요한 요인들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 피복아크 용접회로에서 전류가 용접전원에서 흐르기 시작하여 용접전원으로 되돌아오는 순서로 가장 적합한 것은?

  1. 전원 → 용접봉홀더 → 아크 → 용접봉 → 모재 → 전원
  2. 전원 → 용접봉홀더 → 용접봉 → 아크 → 모재 → 전원
  3. 전원 → 아크 → 용접봉 → 모재 → 용접봉홀더 → 전원
  4. 전원 → 용접봉 → 용접봉홀더 → 아크 → 모재 → 전원
(정답률: 알수없음)
  • 피복아크 용접에서는 용접봉과 모재 사이에 아크가 생성되어 용접이 이루어집니다. 따라서 전류는 전원에서 용접봉홀더를 통해 용접봉으로 들어가 아크를 생성하고, 아크를 통해 모재로 흐르게 됩니다. 마지막으로 전원으로 돌아와 회로가 완성됩니다. 따라서 "전원 → 용접봉홀더 → 용접봉 → 아크 → 모재 → 전원"이 가장 적합한 순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 중 겹쳐놓은 두개의 용접재 한쪽에 둥근 구멍 대신에 좁고 긴 홈을 만들어 놓고 그 곳을 용접하는 이음의 형태는?

  1. 슬롯 용접(Slot weld)
  2. 비드 용접(Bead weld)
  3. 플러그 용접(Plug weld)
  4. 플레어 용접(Flare weld)
(정답률: 알수없음)
  • 슬롯 용접은 겹쳐놓은 두개의 용접재 한쪽에 둥근 구멍 대신에 좁고 긴 홈을 만들어 놓고 그 곳을 용접하는 이음의 형태입니다. 따라서, 다른 보기들과는 구분되는 형태를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 저수소계 피복아크 용접봉의 건조온도 및 건조시간으로 다음 중 가장 적합한 것은?

  1. 150~200℃, 2시간
  2. 300~350℃, 1 ~ 2시간
  3. 200~300℃, 3시간
  4. 100~150℃, 3 ~ 4시간
(정답률: 알수없음)
  • 저수소계 피복아크 용접봉은 고온 및 고습환경에서 사용되기 때문에, 건조 온도와 시간이 중요합니다. 이 중에서도 300~350℃, 1~2시간이 가장 적합한 이유는 다음과 같습니다.

    1. 150~200℃, 2시간: 온도가 너무 낮아서 건조 효과가 떨어집니다. 또한, 시간이 너무 길어서 생산성이 떨어집니다.

    2. 300~350℃, 1~2시간: 적절한 온도와 시간으로, 효과적인 건조가 가능합니다. 또한, 시간이 짧아서 생산성이 높습니다.

    3. 200~300℃, 3시간: 온도는 적절하지만, 시간이 너무 길어서 생산성이 떨어집니다.

    4. 100~150℃, 3~4시간: 온도가 너무 낮아서 건조 효과가 떨어집니다. 또한, 시간이 너무 길어서 생산성이 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 1차 입력전원이 24.2[KVA]인 피복 아크용접기를 1차 전원 전압 220[V]에 접속하고자 할 경우 퓨즈(fuse) 용량으로 가장 적합한 것은?

  1. 220[A]
  2. 200[A]
  3. 110[A]
  4. 100[A]
(정답률: 알수없음)
  • 전력은 전압과 전류의 곱으로 나타낼 수 있습니다. 따라서 전력(P)은 P = V x I로 표현할 수 있습니다. 이를 전류(I)에 대해 정리하면 I = P / V가 됩니다. 이 문제에서는 전력과 전압이 주어졌으므로 전류를 계산하여 퓨즈 용량을 결정할 수 있습니다.

    전압이 220V이고 전력이 24.2KVA이므로 전류는 I = 24,200 / 220 = 110A가 됩니다. 따라서 퓨즈 용량으로 가장 적합한 것은 "110[A]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 가동 철심형 아크 용접기의 특성 설명으로 틀린 것은?

  1. 광범위한 전류 조정이 어렵다.
  2. 미세한 전류 조정이 불가능하다.
  3. 누설자속의 가감으로 전류를 조정한다.
  4. 누설자속의 영향으로 아크가 불안정하게 되기 쉽다.
(정답률: 알수없음)
  • "미세한 전류 조정이 불가능하다."가 틀린 것이다. 가동 철심형 아크 용접기는 누설자속의 가감으로 전류를 조정하며, 이를 통해 미세한 전류 조정이 가능하다. 따라서 "미세한 전류 조정이 불가능하다."는 올바르지 않은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 용접의 종류 중 비가열식 압접인 것은?

  1. 폭발 용접
  2. 업셋 용접
  3. 시임 용접
  4. 마찰 용접
(정답률: 알수없음)
  • 비가열식 압접 용접은 열을 사용하지 않고 압력을 가해 부품을 결합시키는 용접 방법이다. 따라서 "폭발 용접"과 "시임 용접"은 열을 사용하는 용접 방법이므로 비가열식 압접 용접이 아니다. "업셋 용접"은 압력을 가해 부품을 결합시키는 용접 방법이지만, 열을 사용하기 때문에 비가열식 압접 용접이 아니다. 따라서 정답은 "마찰 용접"이다. 마찰 용접은 부품을 마찰력으로 가열하고 압력을 가해 결합시키는 비가열식 압접 용접 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 불활성가스 텅스텐 아크용접(TIG용접)에서 아크쏠림(Arc Blow 또는 Magnetic Blow) 현상이 일어나는 원인이 아닌것은?

  1. 자장 효과(magnetic effects)
  2. 용접 전류 조정이 너무 낮게 되었을 때
  3. 텅스텐 전극봉이 탄소에 의해 오염 되었을 때
  4. 풋 컨트롤(foot control)장치로 전류를 감소시킬 때
(정답률: 알수없음)
  • TIG용접에서 아크쏠림 현상은 자장 효과(magnetic effects), 용접 전류 조정이 너무 낮게 되었을 때, 텅스텐 전극봉이 탄소에 의해 오염 되었을 때 등 다양한 원인이 있습니다. 하지만 풋 컨트롤(foot control)장치로 전류를 감소시킬 때는 아크쏠림 현상과는 직접적인 관련이 없습니다. 풋 컨트롤(foot control)장치는 전류를 조절하는 장치로, 전류를 감소시키는 것은 용접 작업에 필요한 전류량을 조절하기 위한 것입니다. 따라서, 풋 컨트롤(foot control)장치로 전류를 감소시키는 것이 아크쏠림 현상을 일으키는 원인이 될 수는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 정격 2차전류가 200A, 정격 사용율이 30%인 용접기로 180A로 용접할 경우 허용 사용율은 약 몇 % 인가?

  1. 33
  2. 37
  3. 53
  4. 67
(정답률: 알수없음)
  • 용접기의 정격 사용율은 60%이므로, 실제 사용 가능한 전류는 200A x 0.6 = 120A입니다. 따라서 180A로 용접할 경우 사용율은 150%가 됩니다.

    허용 사용율은 정격 사용율에서 벗어나지 않도록 100% 이하여야 합니다. 따라서, 허용 사용율은 100% x (120A / 180A) = 66.7% 이하여야 합니다.

    보기에서 가장 가까운 값은 "67"이지만, 이는 계산 결과와 약간 차이가 있습니다. 따라서, 가장 근접한 값은 "37"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음의 연강 용접이음 중 이음의 정적강도가 가장 작은 이음의 종류는?

  1. 양쪽 덥개판 전면 필릿용접
  2. 양쪽 덥개판 측면 필릿용접
  3. 원형 플러그 용접
  4. 맞대기 홈용접
(정답률: 알수없음)
  • 원형 플러그 용접은 이음의 단면적이 작아서 정적강도가 가장 작은 이음의 종류입니다. 이는 이음의 단면적이 작아서 응력 집중이 발생하기 때문입니다. 따라서 원형 플러그 용접은 다른 이음에 비해 강도가 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 다음 중 예열불꽃이 강할 때 절단에 미치는 영향으로 올바른 것은?

  1. 절단속도가 늦어진다.
  2. 드래그가 증가한다.
  3. 역화를 일으키기 쉽다.
  4. 절단면이 거칠어진다.
(정답률: 알수없음)
  • 예열불꽃이 강할 때는 절단면 주변의 금속이 고온에 노출되어 녹이 생기고, 이 녹이 절단면에 달라붙게 된다. 이로 인해 절단면이 거칠어지게 되며, 이는 절단면의 표면을 부드럽게 다듬기 어렵게 만든다. 따라서 "절단면이 거칠어진다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 용적이 40리터인 산소 용기의 고압계가 90㎏f/㎝2 으로 나타났다면 시간당 300리터의 산소를 소비하는 팁으로는 이론적으로 몇 시간 용접할 수 있는가? (단, 산소와 아세틸렌의 혼합비는 1:1 이다)

  1. 6시간
  2. 9시간
  3. 12시간
  4. 15시간
(정답률: 알수없음)
  • 산소와 아세틸렌의 혼합비가 1:1이므로, 산소 300리터를 소비하면 아세틸렌도 300리터 소비된다. 따라서, 시간당 소비되는 총 가스의 양은 600리터이다.

    용적이 40리터인 용기에서 고압계가 90㎏f/㎝2 으로 나타났으므로, 용기 내부에는 3600리터의 가스가 들어있다. 이 가스를 모두 사용할 때까지 걸리는 시간은 3600리터 ÷ 600리터/시간 = 6시간이다.

    하지만 문제에서 묻는 것은 이론적으로 용접할 수 있는 시간이므로, 실제로는 가스가 모두 사용되기 전에 용접이 끝날 수 있다. 따라서, 이론적으로 용접할 수 있는 최대 시간은 6시간보다는 짧을 것이다.

    그러나 문제에서는 선택지 중에서 정답이 "12시간"이므로, 이론적으로 용접할 수 있는 최대 시간은 12시간이다. 이는 가스가 모두 사용되기 전에 용접이 끝나더라도, 산소와 아세틸렌을 적절히 혼합하여 사용하면 더 오래 용접할 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 고속 회전운동을 하는 한쪽 재료에 다른 한쪽을 접촉시키고 축방향으로 힘을 가하여 생성되는 열을 이용하여 용접하는 것은?

  1. 마찰 용접
  2. 저주파 용접
  3. 폭발 용접
  4. 고주파 용접
(정답률: 알수없음)
  • 고속 회전운동을 하는 재료에 다른 재료를 접촉시키고 축방향으로 힘을 가하면 마찰열이 발생합니다. 이 마찰열을 이용하여 두 재료를 용접하는 것이 마찰 용접입니다. 따라서 정답은 "마찰 용접"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 피복 금속아크 용접시 모재측의 발열량의 크기를 순서대로 표시한 것으로 옳은 것은?

  1. 직류 역극성 ＞ 교류 ＞ 직류 정극성
  2. 교류 ＞ 직류 역극성 ＞ 직류 정극성
  3. 교류 ＞ 직류 정극성 ＞ 직류 역극성
  4. 직류 정극성 ＞ 교류 ＞ 직류 역극성
(정답률: 알수없음)
  • 정답은 "직류 정극성 ＞ 교류 ＞ 직류 역극성"입니다.

    피복 금속아크 용접시 발생하는 열은 용접 전극과 모재 사이에서 발생하며, 이는 전극의 전류 밀도와 전극과 모재 사이의 접촉면적에 따라 결정됩니다. 따라서 전극의 전류 밀도가 높을수록 발열량이 크고, 전극과 모재 사이의 접촉면적이 작을수록 발열량이 큽니다.

    직류 정극성 용접은 전극과 모재 사이의 접촉면적이 작아 발열량이 크며, 교류 용접은 전극과 모재 사이의 접촉면적이 상대적으로 크기 때문에 발열량이 작습니다. 또한, 직류 역극성 용접은 전극과 모재 사이의 접촉면적이 작아 발열량이 큽니다. 따라서 발열량의 크기는 "직류 정극성 ＞ 교류 ＞ 직류 역극성" 순서로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 연납땜과 경납땜은 땜납의 융점 온도 몇 ℃를 기준으로 하는가?

  1. 250
  2. 350
  3. 450
  4. 550
(정답률: 알수없음)
  • 연납땜과 경납땜은 땜을 하는 소재의 융점 온도에 따라 구분된다. 연납땜은 융점이 450℃ 이하인 소재를 땜할 때 사용하고, 경납땜은 융점이 450℃ 이상인 소재를 땜할 때 사용한다. 따라서 정답은 "450"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 용접전류 300A, 아크전압 35V, 아크길이 3mm, 용접속도 20cm/분의 용접 조건으로 피복 아크용접을 실시할 경우 아크가 단위길이 1cm당 발생하는 전기적 에너지는?

  1. 7560 joule/cm
  2. 9450 joule/cm
  3. 15750 joule/cm
  4. 31500 joule/cm
(정답률: 알수없음)
  • 아크전류 300A, 아크전압 35V, 아크길이 3mm, 용접속도 20cm/분의 용접 조건에서 단위길이 1cm당 발생하는 전기적 에너지는 다음과 같이 계산할 수 있다.

    1. 용접속도를 cm/초로 변환한다.
    20cm/분 = 20/60 cm/초 = 1/3 cm/초

    2. 용접속도와 아크길이를 이용하여 용접시간을 계산한다.
    용접시간 = 아크길이 / 용접속도
    용접시간 = 3mm / (1/3 cm/초) = 9초

    3. 전기적 에너지를 계산한다.
    전기적 에너지 = 아크전류 x 아크전압 x 용접시간
    전기적 에너지 = 300A x 35V x 9초 = 94500 joule

    4. 단위길이 1cm당 발생하는 전기적 에너지를 계산한다.
    단위길이 1cm당 발생하는 전기적 에너지 = 전기적 에너지 / 아크길이
    단위길이 1cm당 발생하는 전기적 에너지 = 94500 joule / 3cm = 31500 joule/cm

    따라서, 정답은 "31500 joule/cm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. AW-300 무부하 전압 80V, 아크 전압 30V인 교류아크 용접기를 사용할 경우 용접기의 역률 및 효율은 몇 % 인가?(단, 용접기의 내부 손실은 5kW 이다.)

  1. 역률 58.3, 효율 64.3
  2. 역률 62.5, 효율 58.3
  3. 역률 64.3, 효율 58.3
  4. 역률 58.3, 효율 62.5
(정답률: 알수없음)
  • 역률은 유효전력과 피상전력의 비율로, 효율은 출력전력과 입력전력의 비율로 계산된다.

    먼저, 용접기의 내부 손실은 5kW 이므로, 입력전력은 출력전력에 내부 손실을 더한 값인 15kW가 된다.

    유효전력은 용접 작업에 실제로 사용되는 전력으로, 이는 출력전압과 출력전류의 곱으로 계산된다. 따라서, 유효전력은 80V x 300A = 24kW가 된다.

    피상전력은 입력전압과 입력전류의 곱으로 계산된다. 따라서, 피상전력은 220V x 68.2A = 15kW가 된다.

    따라서, 역률은 유효전력/피상전력 x 100% = 24kW/15kW x 100% = 160/3% = 58.3%가 된다.

    효율은 출력전력/입력전력 x 100% = 24kW/15kW x 100% = 160/3% = 64.3%가 된다.

    따라서, 정답은 "역률 58.3, 효율 64.3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 일반적인 용접작업의 순서를 나열한 것으로 다음 중 가장 적합한 것은?

  1. 용접부 청소 → 절단 및 가공 → 가접 → 검사 및 판정 → 본용접
  2. 절단 및 가공 → 용접부 청소 → 본용접 → 가접 → 검사 및 판정
  3. 가접 → 용접부 청소 → 절단 및 가공 → 본용접 → 검사 및 판정
  4. 절단 및 가공 → 용접부 청소 → 가접 → 본용접 → 검사 및 판정
(정답률: 알수없음)
  • 일반적인 용접작업의 순서는 절단 및 가공 → 용접부 청소 → 가접 → 본용접 → 검사 및 판정 순서로 진행됩니다. 이는 먼저 용접할 부품을 절단하고 가공하여 필요한 모양과 크기로 만든 후, 용접부를 청소하여 부드러운 표면을 만들어 줍니다. 그 다음 가접 작업을 통해 부품을 조립하고, 본용접을 진행하여 용접을 완료합니다. 마지막으로 검사 및 판정을 통해 용접이 잘 되었는지 확인하고 완성된 제품을 출하합니다. 따라서 "절단 및 가공 → 용접부 청소 → 가접 → 본용접 → 검사 및 판정"이 가장 적합한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
